用嘉立创画元器件

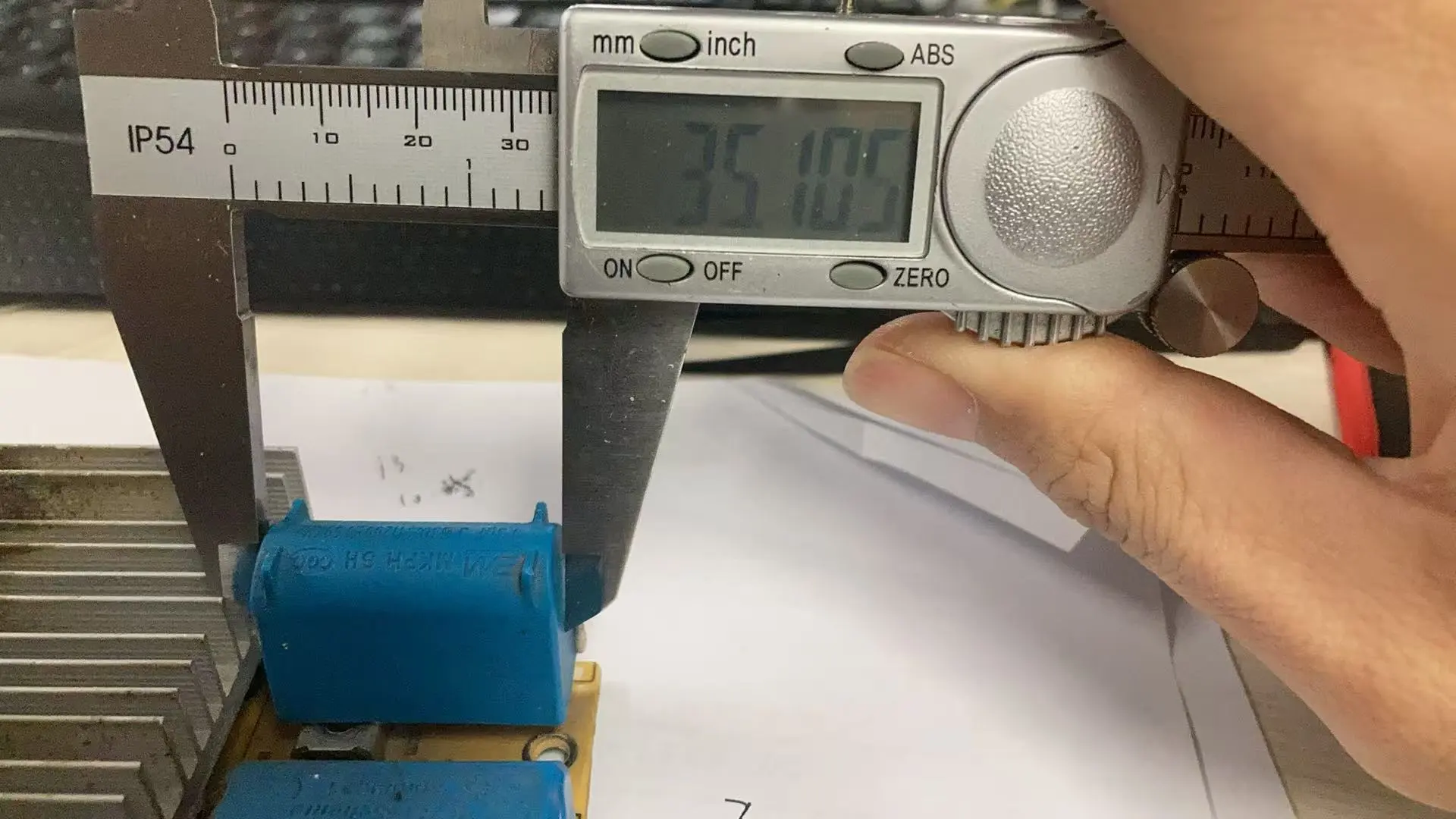

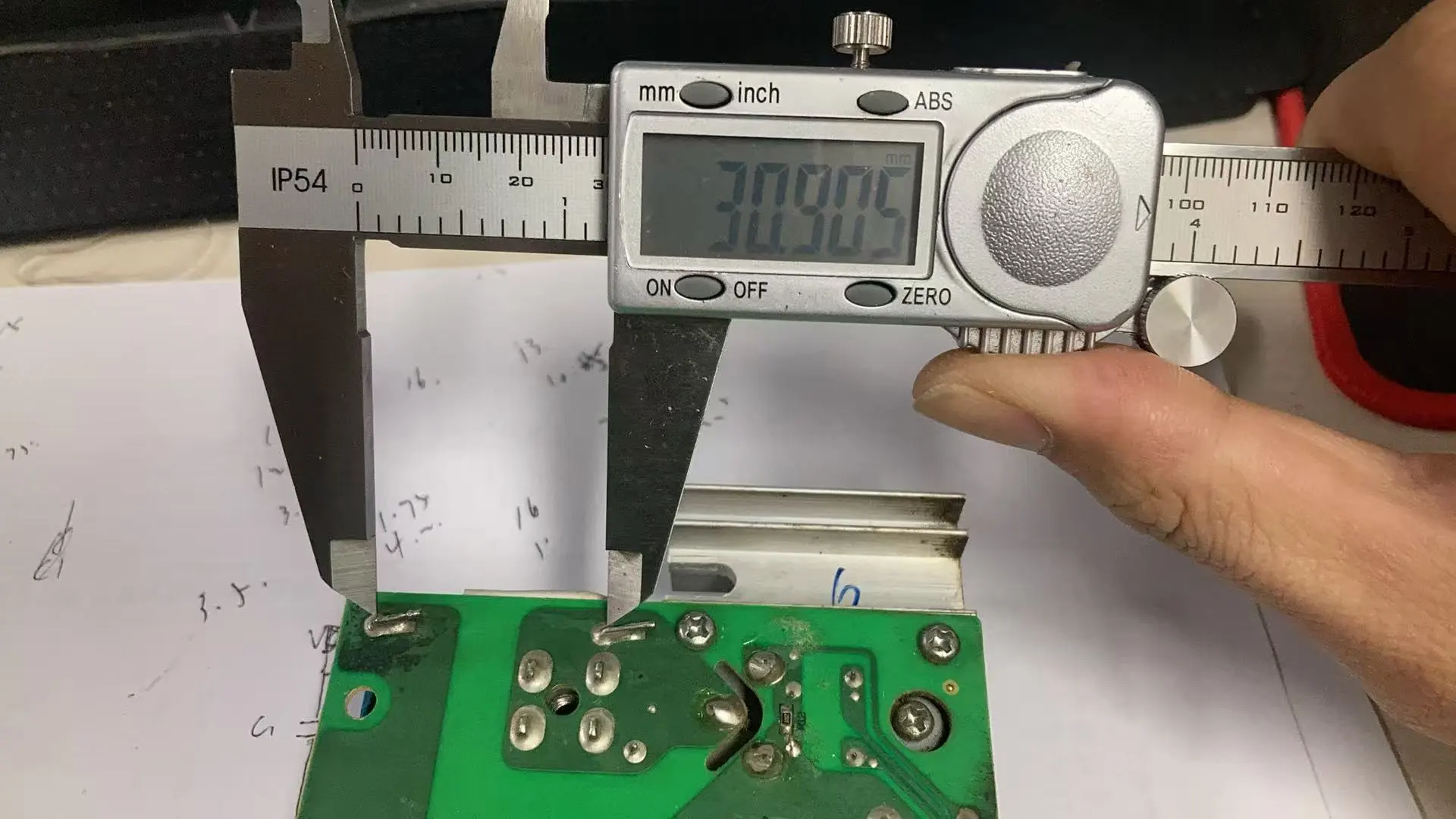

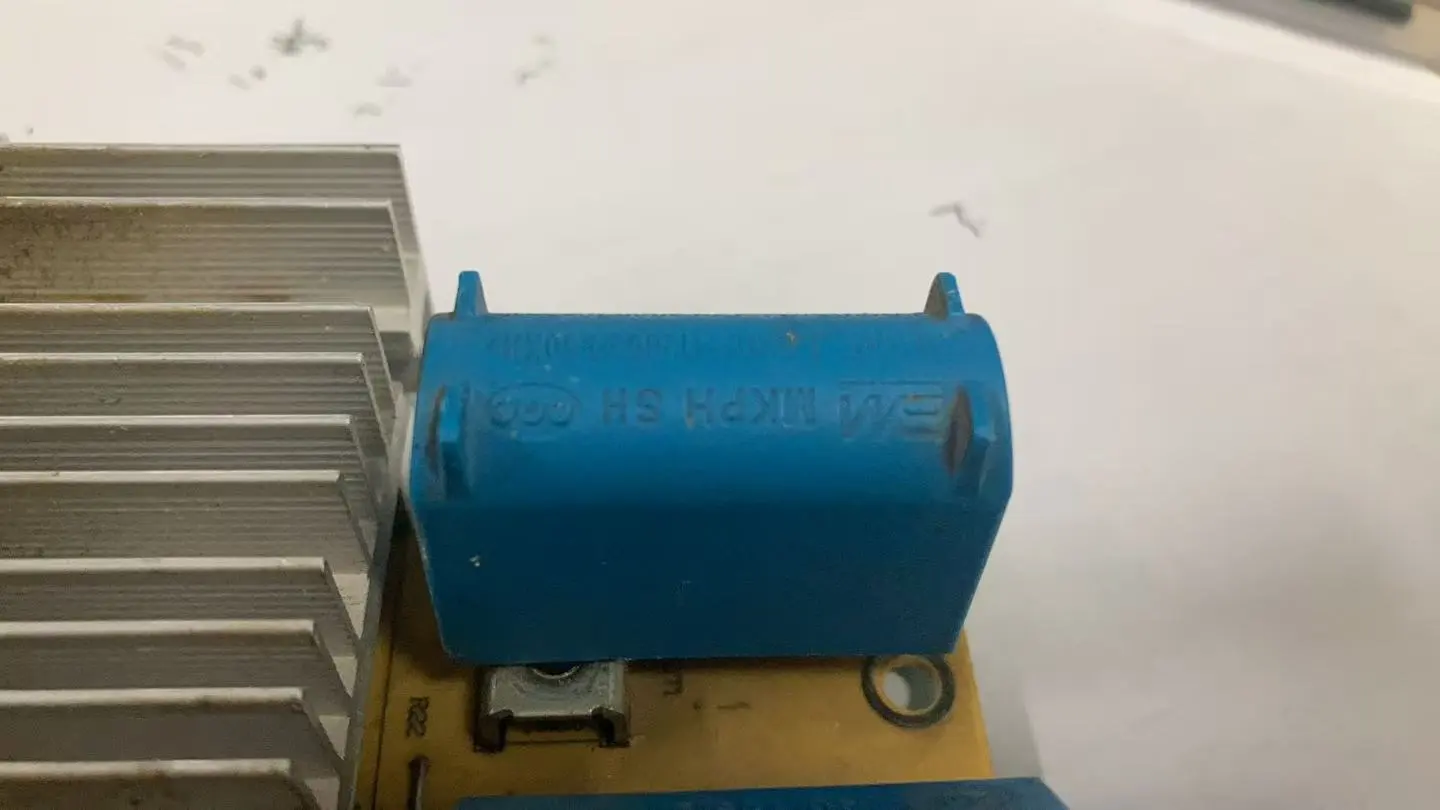

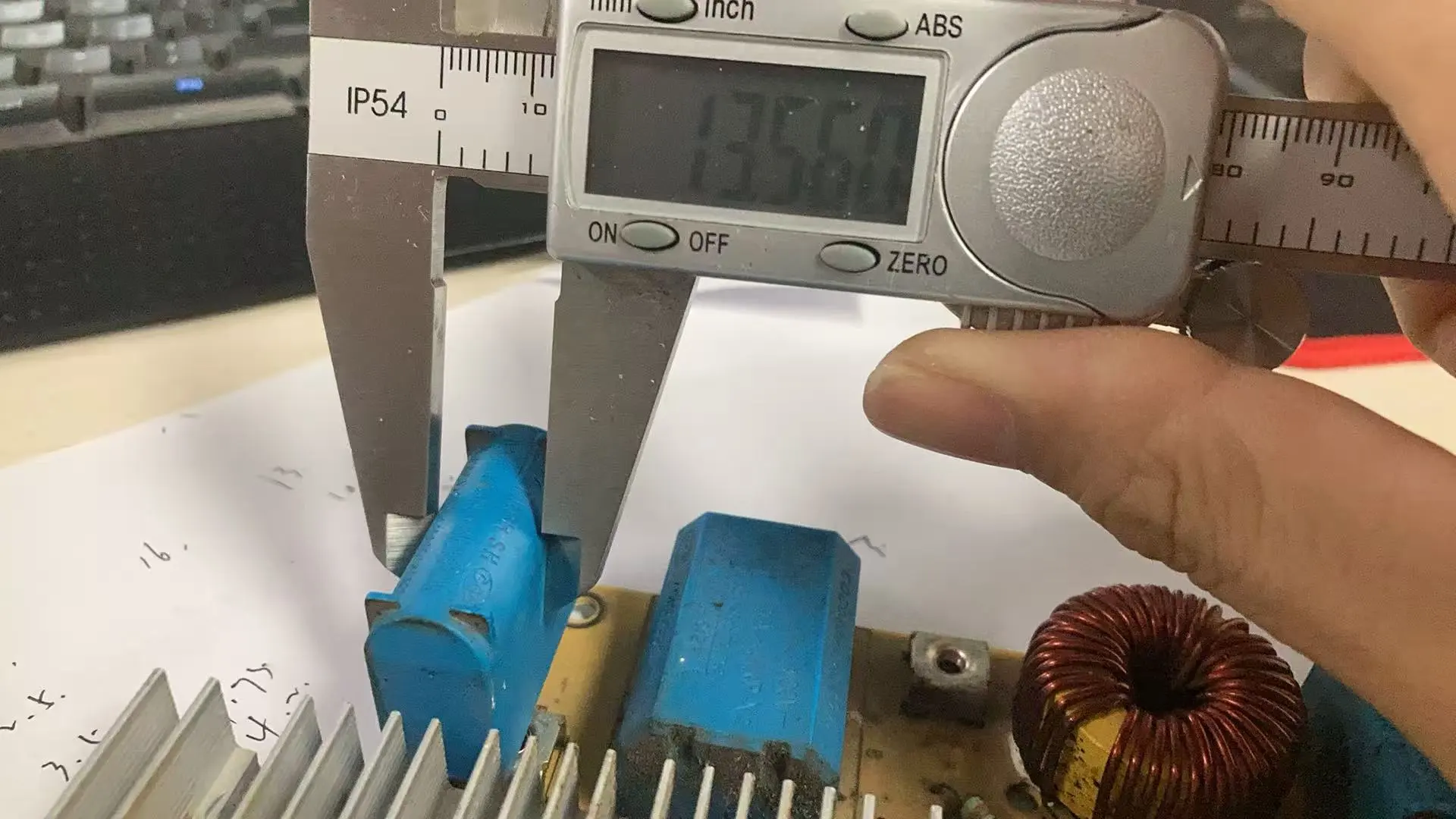

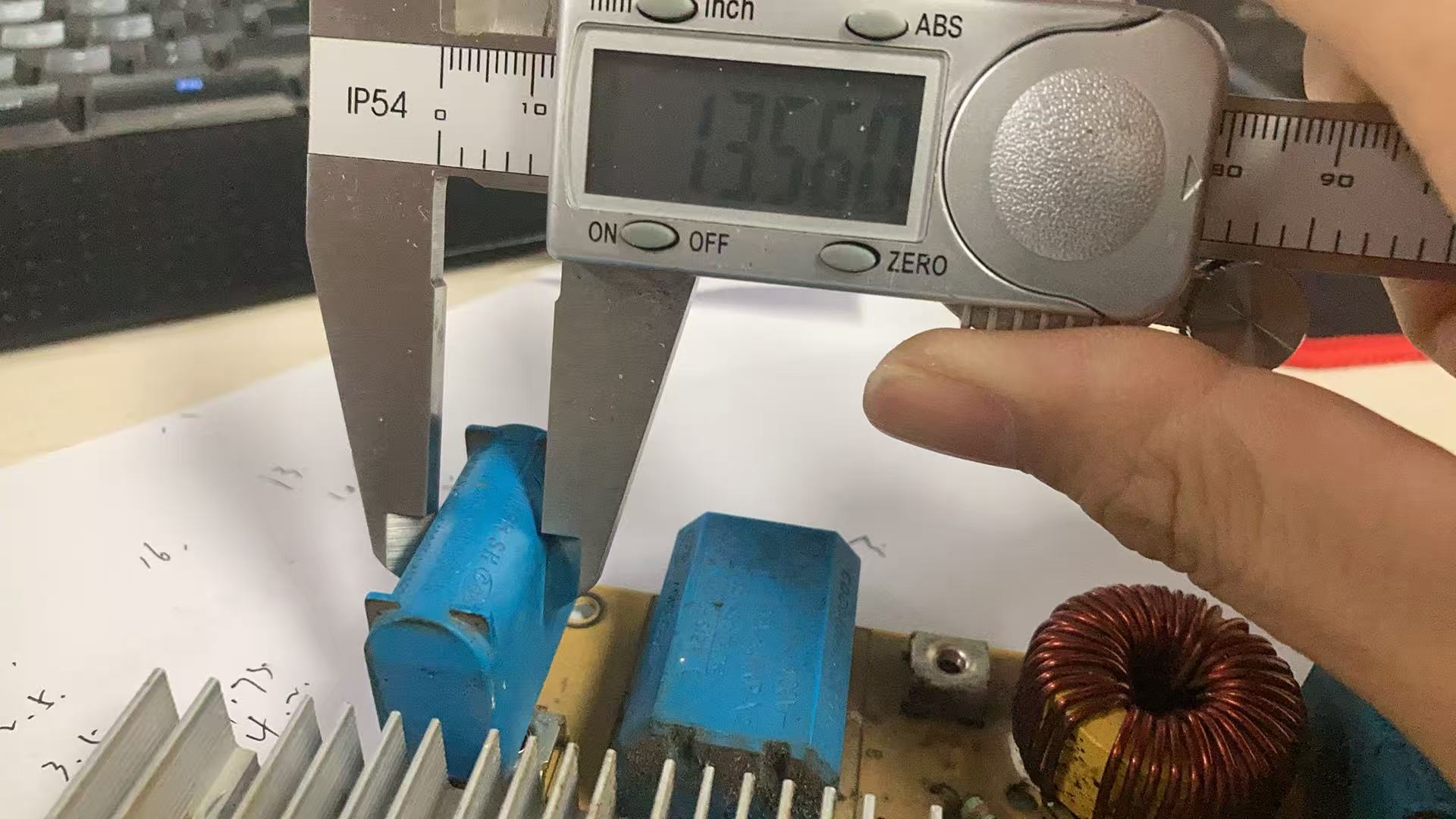

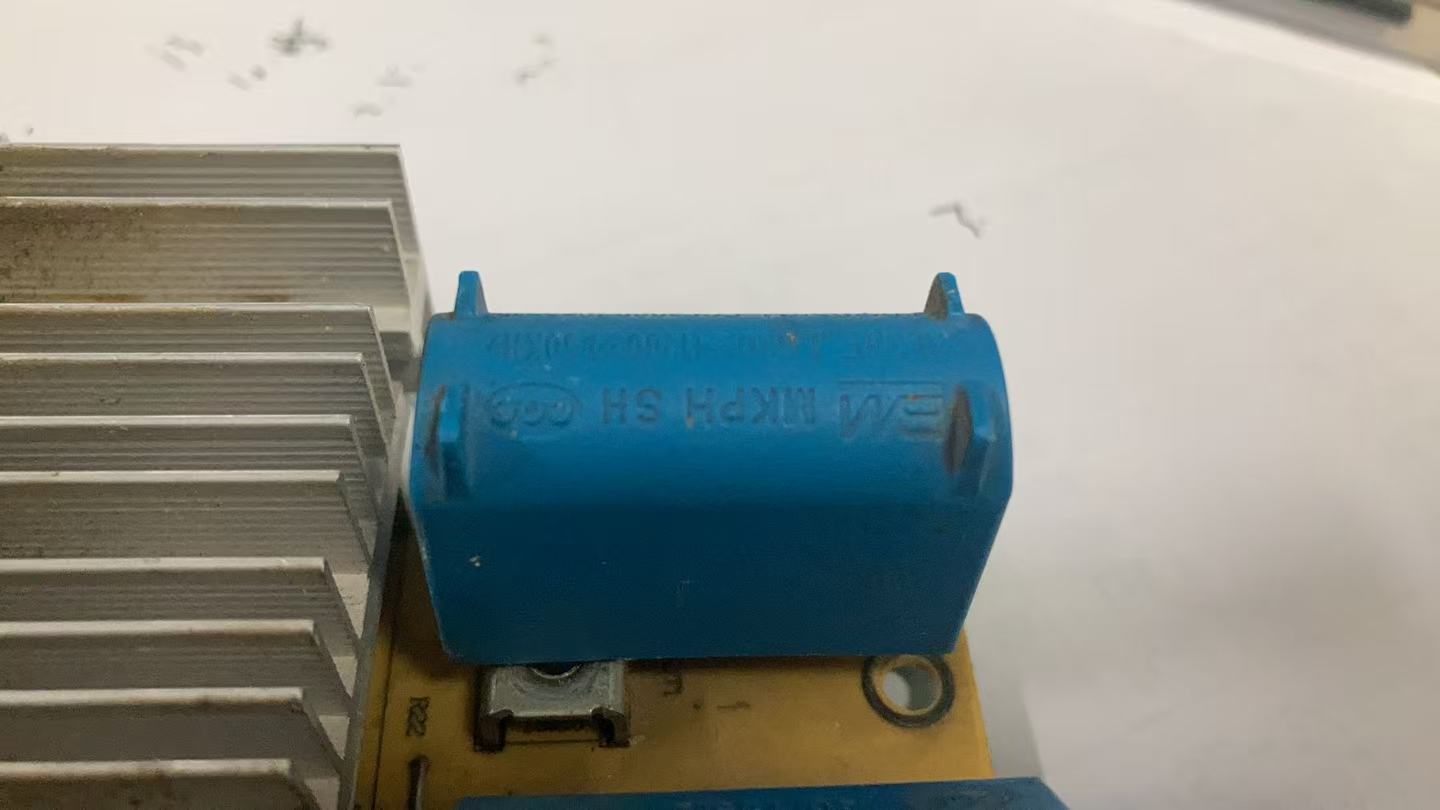

首先得知道你画的元器件的尺寸，所以最好的办法是找它的数据手册，如果实在找不着，就只能拿卡尺测量了。我没找到资料所以就只能测量了

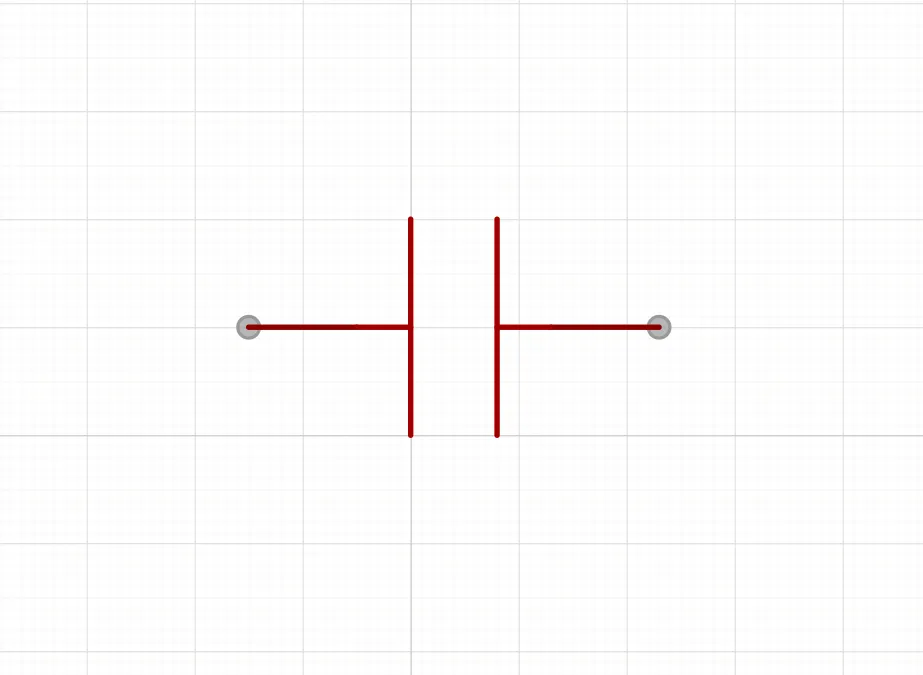

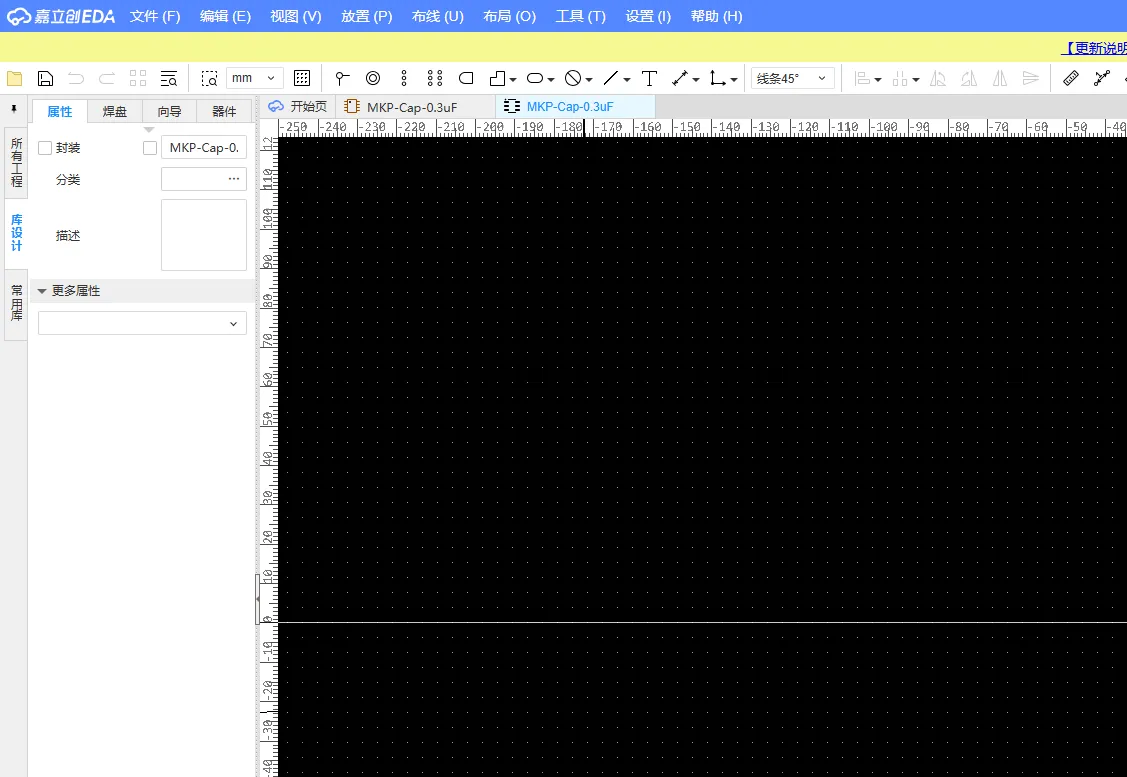

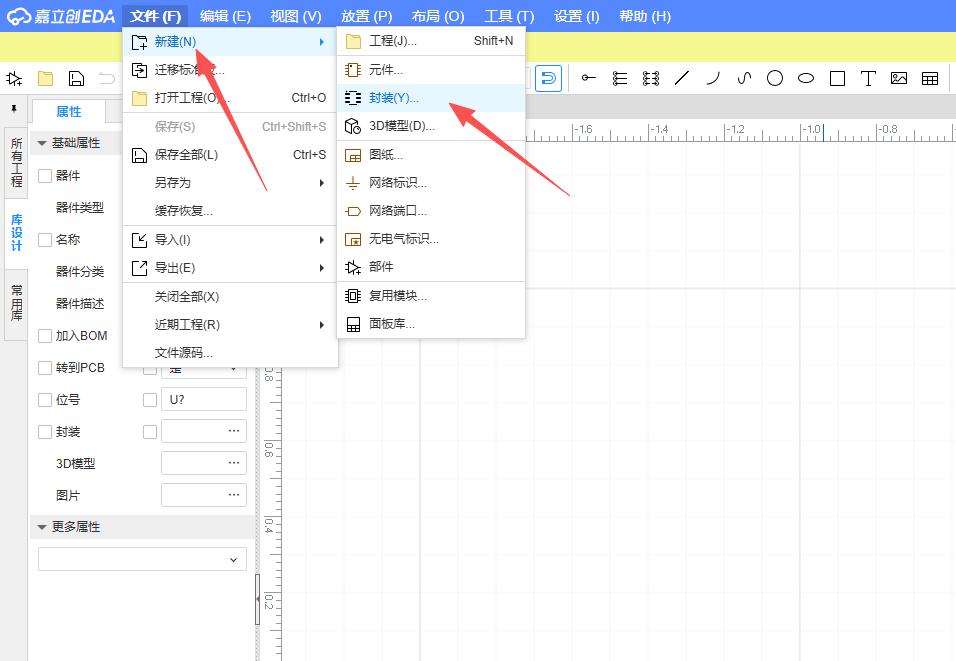

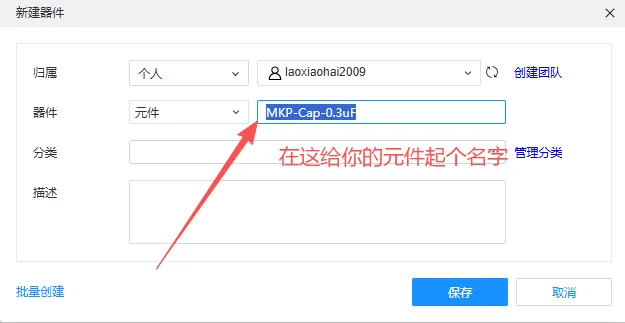

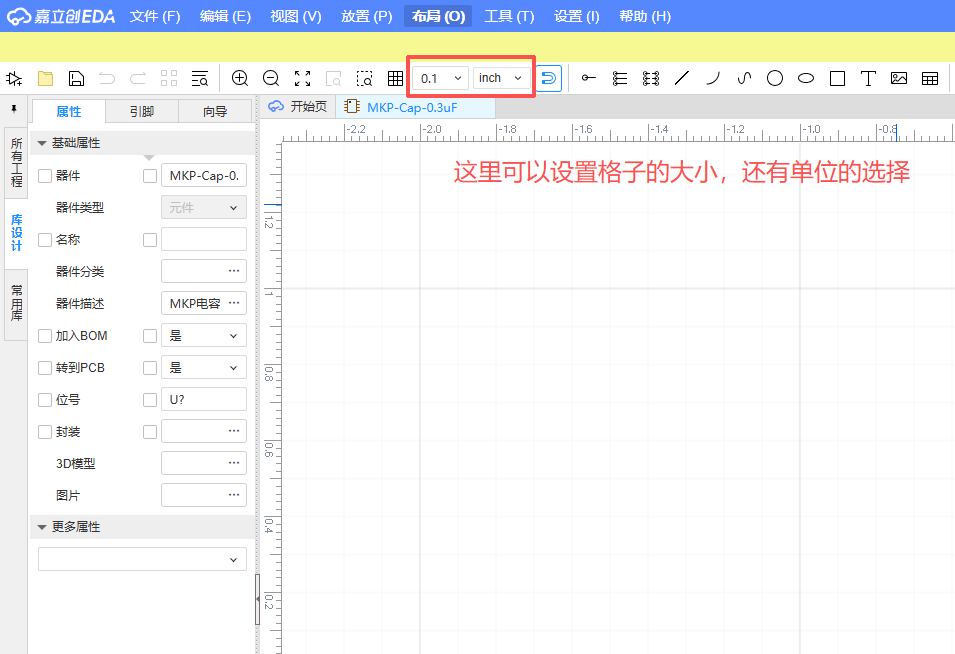

打开嘉立创软件，新建----->元件，在打开的对话框里给你的元件起个名字，写上描述信息，保存，就会打开画元件的界面了。然后设置标尺格的大小和单位。接下来就是画你的元件了。这里的尺寸只是在原理图中显示的尺寸。

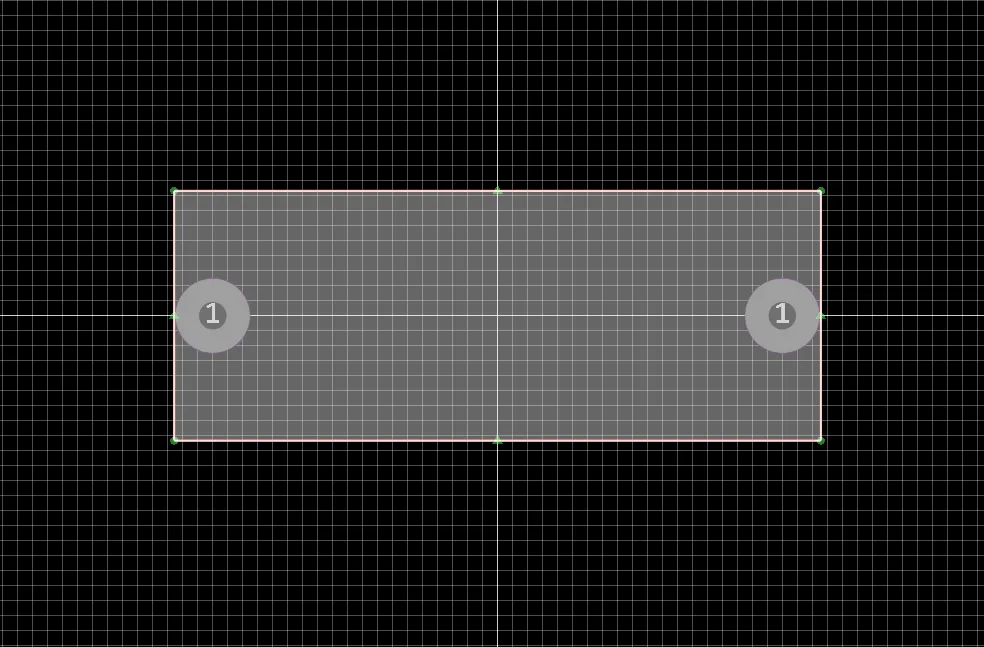

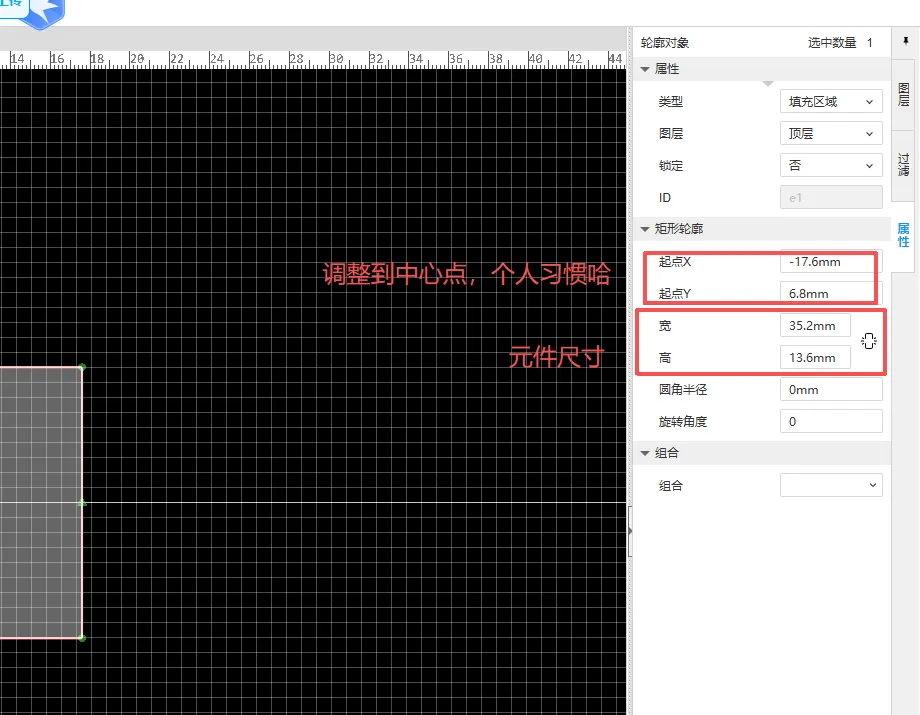

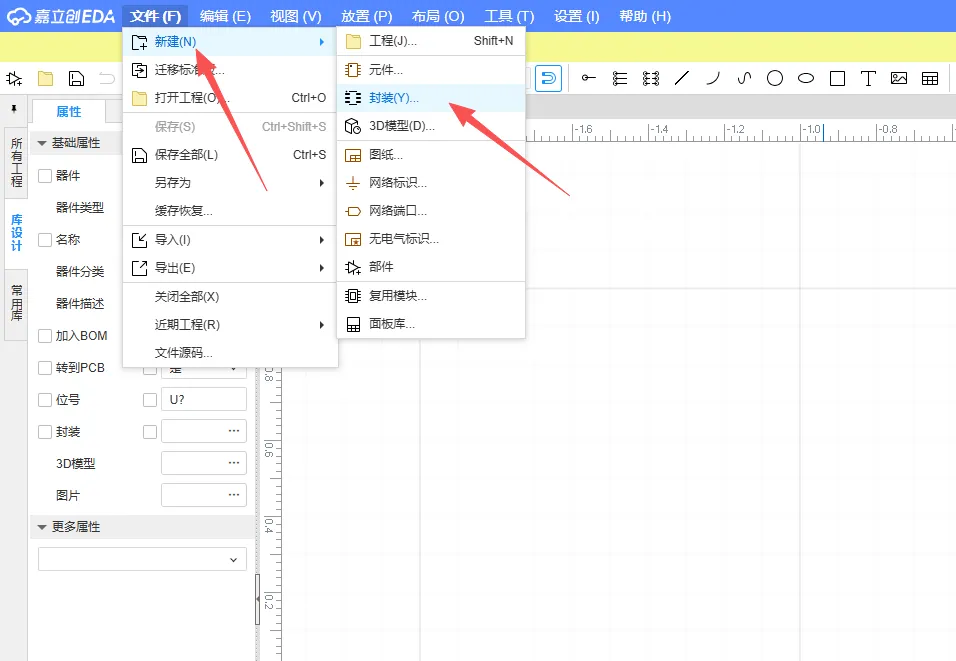

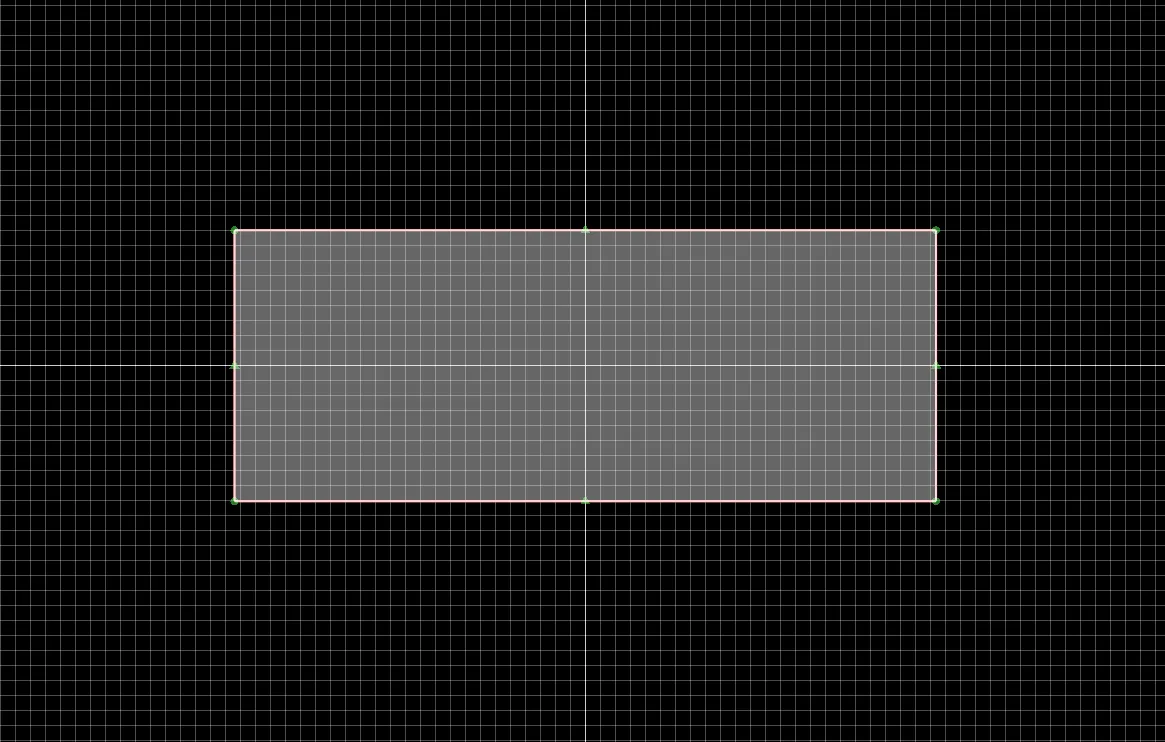

新建----->封装，在打开的对话框里给你的元件封装起个名字，写上描述信息，保存，就会打开画封装的界面了。接下来就是根据你上一步获得的元件尺寸开始画你的元件了。这里的尺寸就是在 PCB图中显示的尺寸L 了。

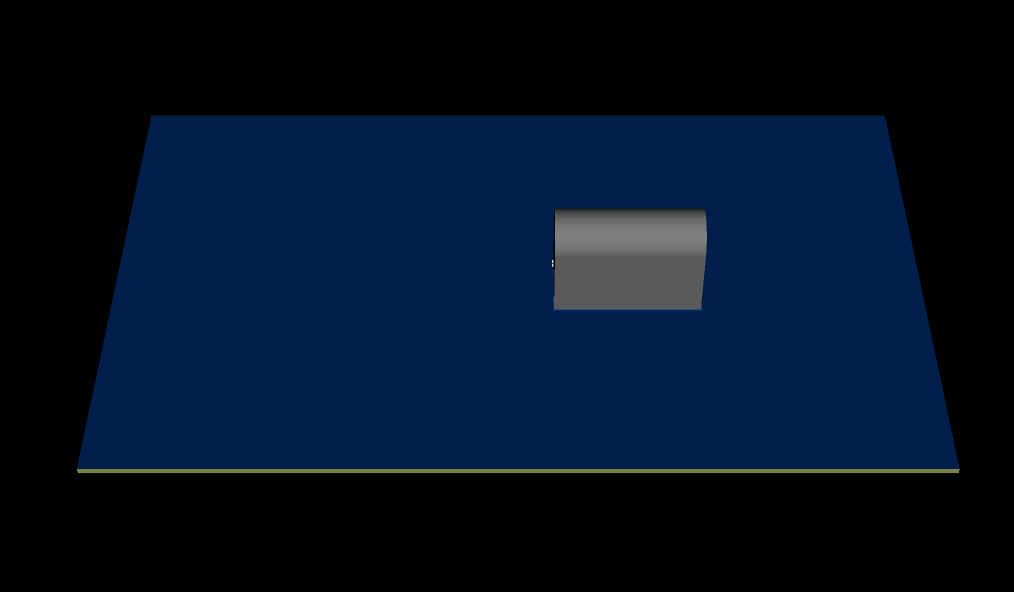

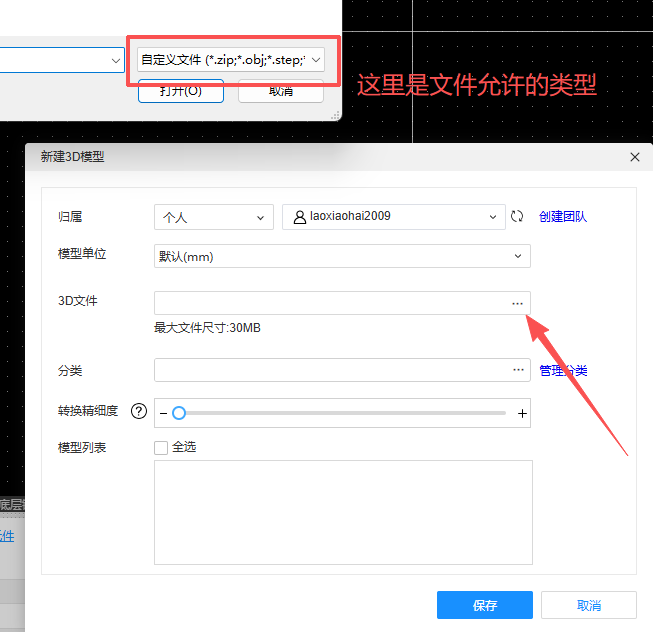

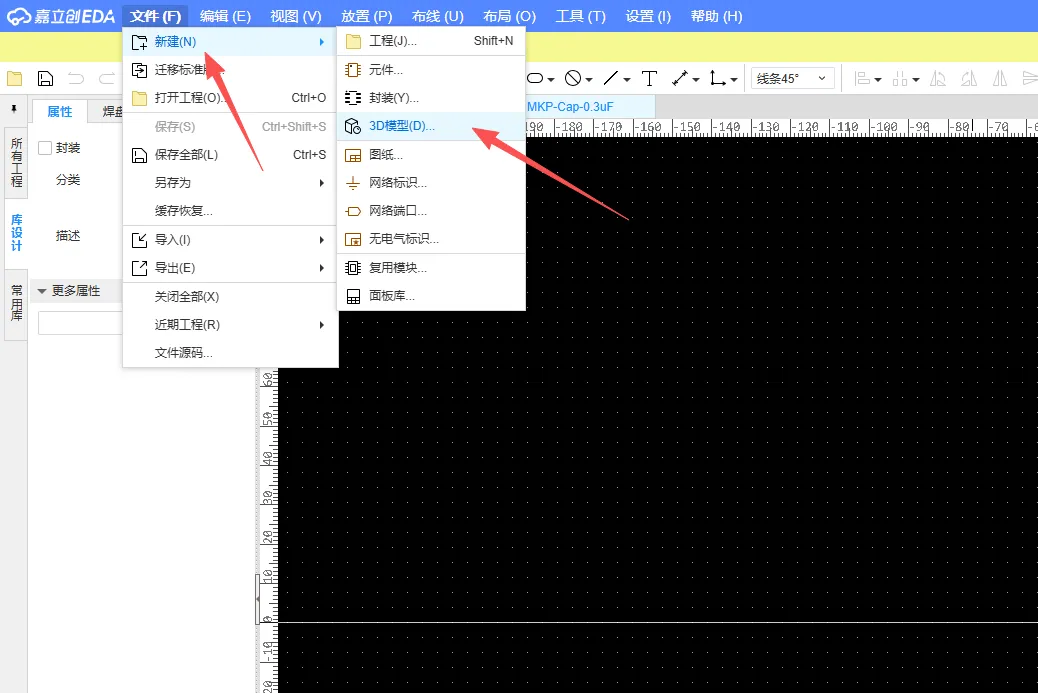

新建----->3D模型，在打开的对话框里，选择你的3D模型文件，嘉立创里面是没有直接画3D模型的，它让你直接选择3D文件。我在creo里画的，看各自习惯，什么3D软件都可以。怎么制作就不写了。

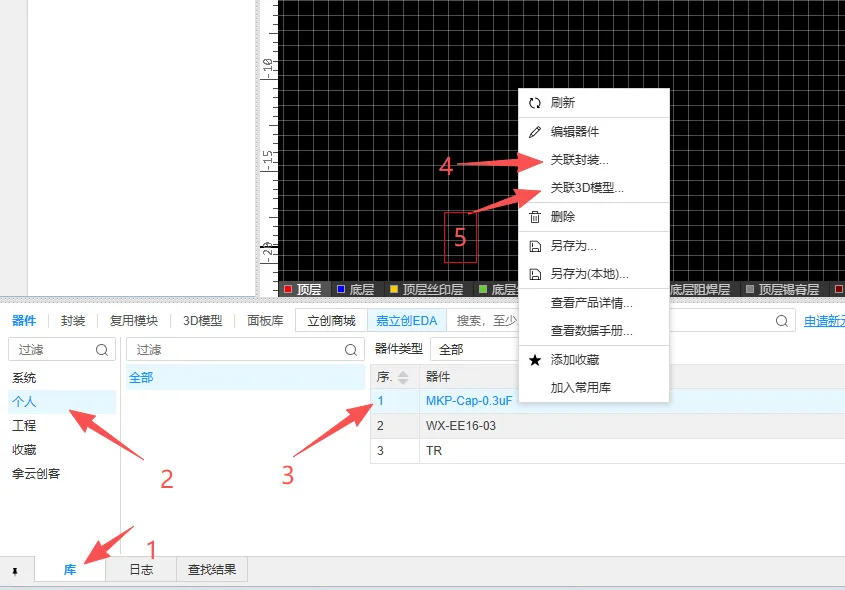

打开库选个人库找到你刚画的元件，右击选关联封装，再重复关联3D模型就OK了。

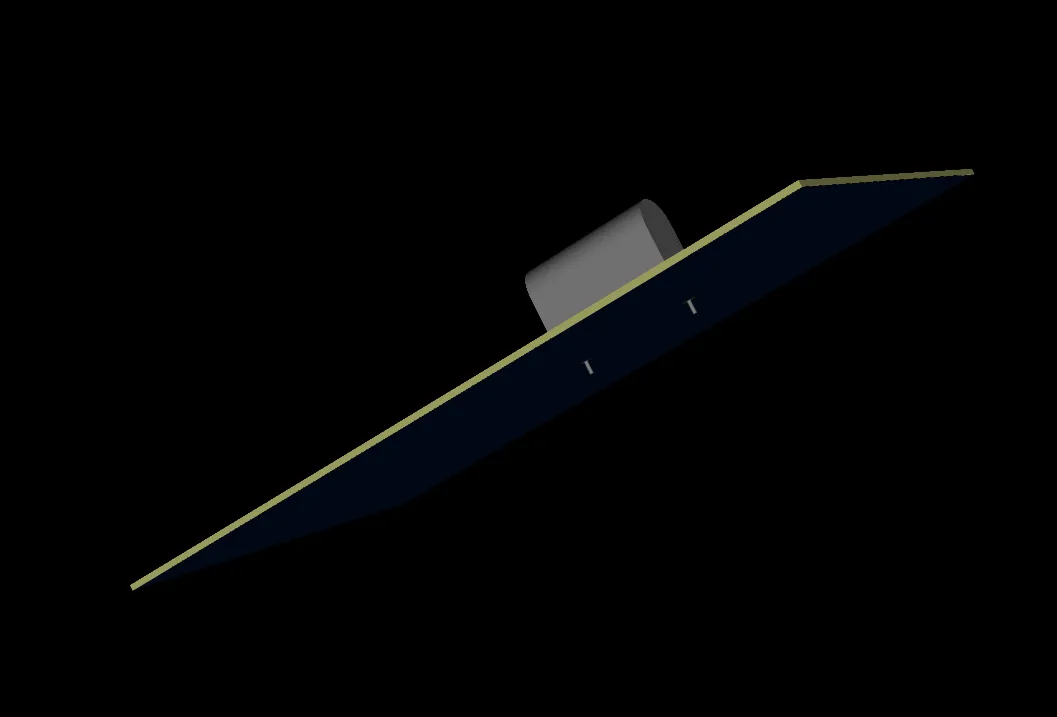

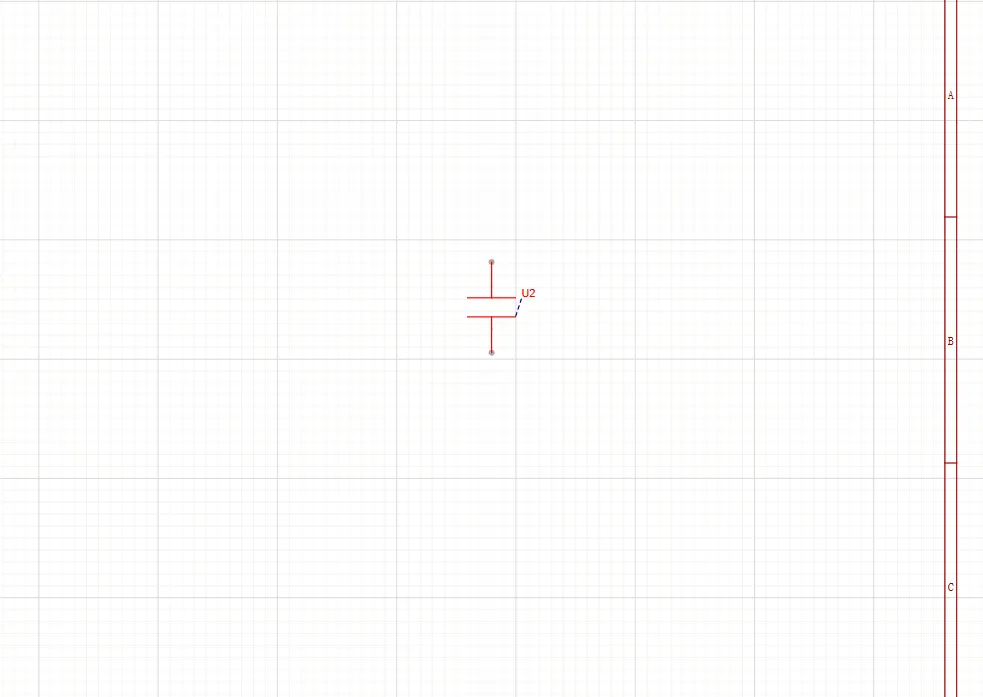

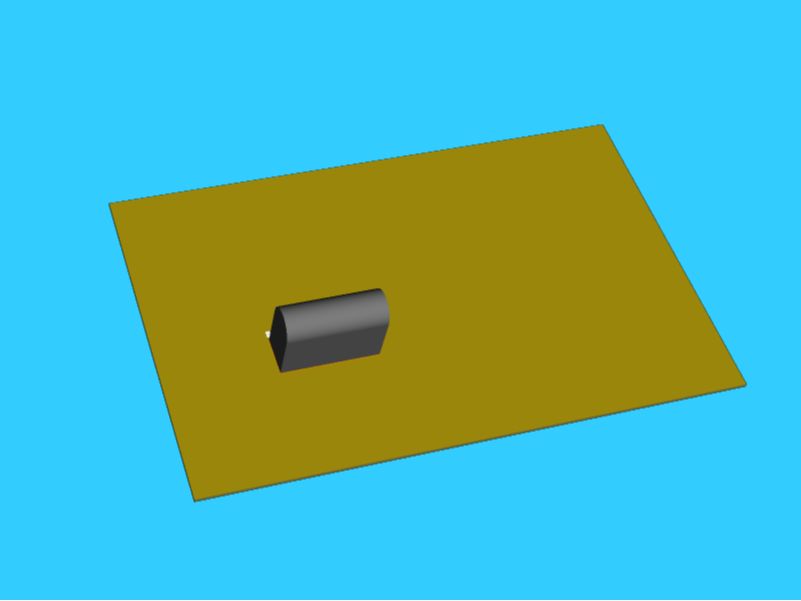

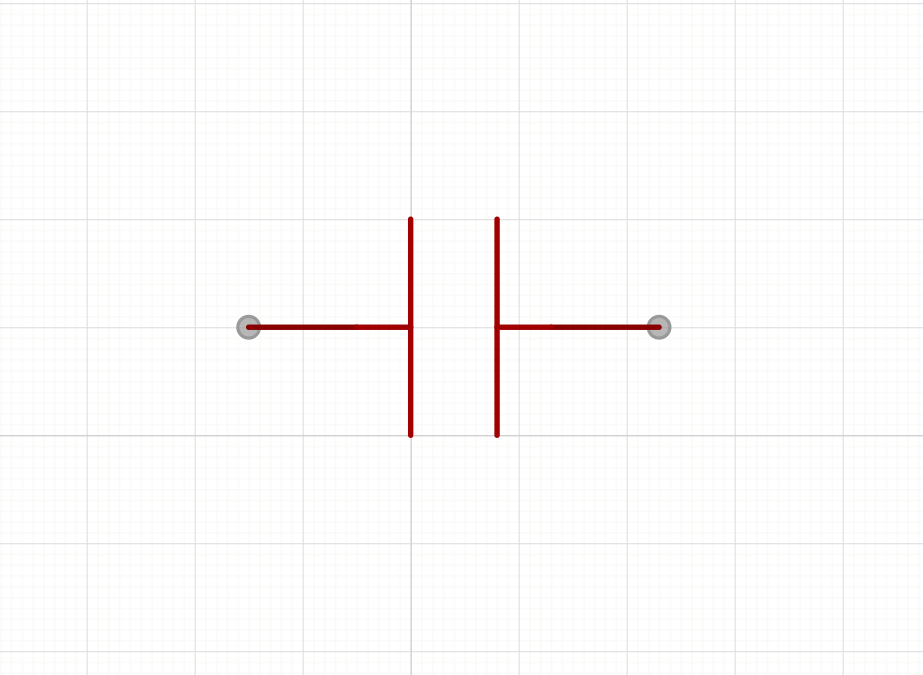

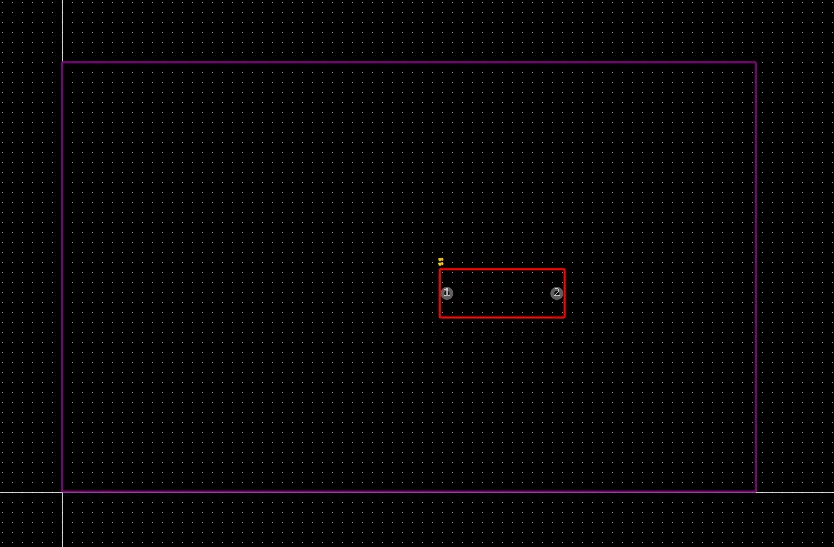

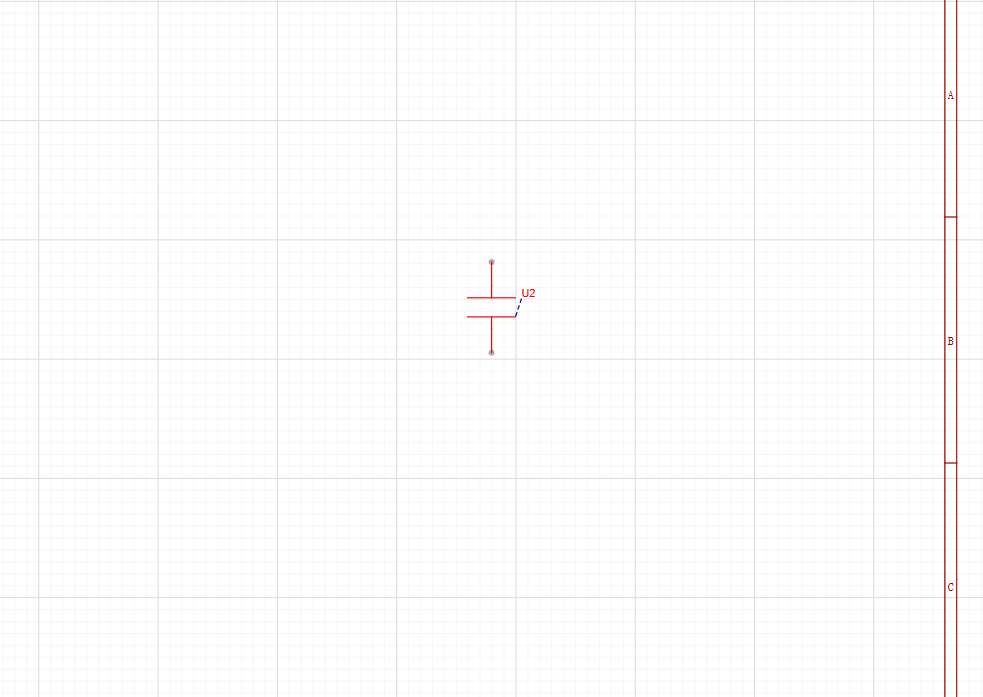

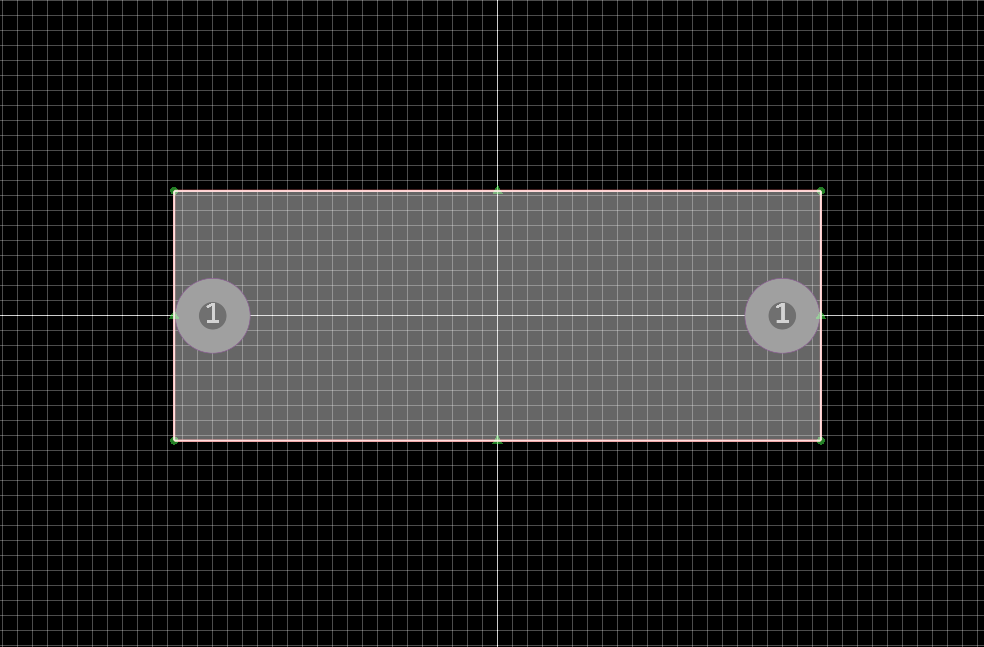

上面图分别是原理图，封装图，3D图。
