自行车发电机电源适配器。

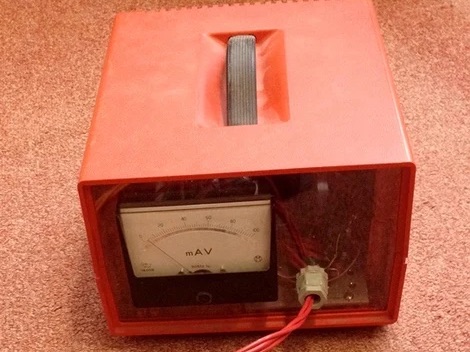

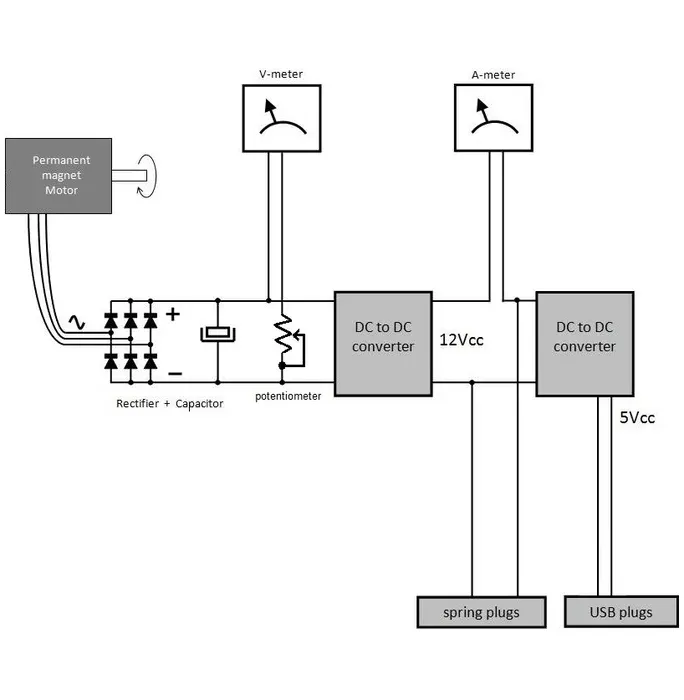

这是适配器的总体架构：

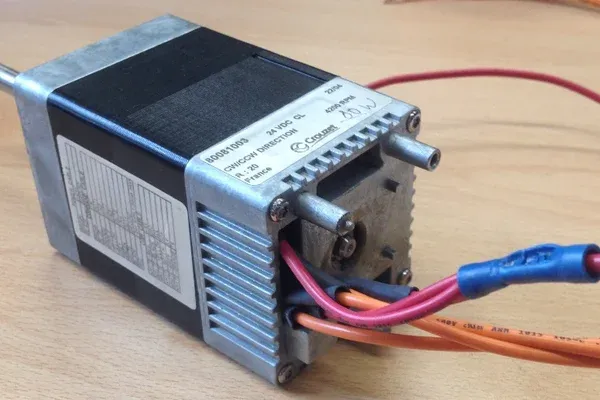

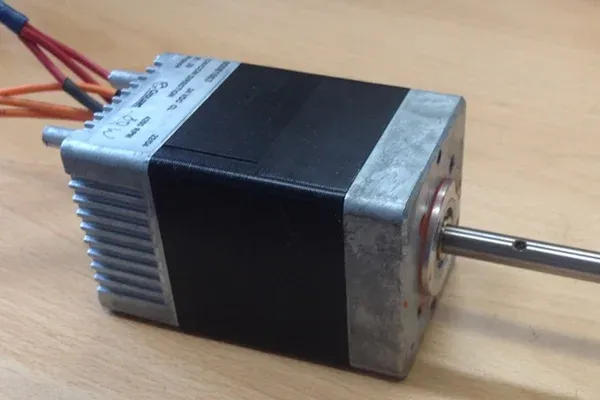

从左至右，发电机是一台永磁电机，是从废弃装置中回收利用的；

本例中使用的是三相无刷电机，但有刷直流电机也可以：只是，它只有两根线而不是三根线。

请注意：红色的电线是“星形中心”连接，我在本项目中没有使用它（电线未连接）。

作为补偿器，我使用了一个从变频器中拆下来的集成三相二极管桥；当然，也可以用6个二极管按照电路图连接来制作一个。（对于两线直流有刷电机，只需4个二极管，遵循众所周知的“格雷茨桥”配置）。

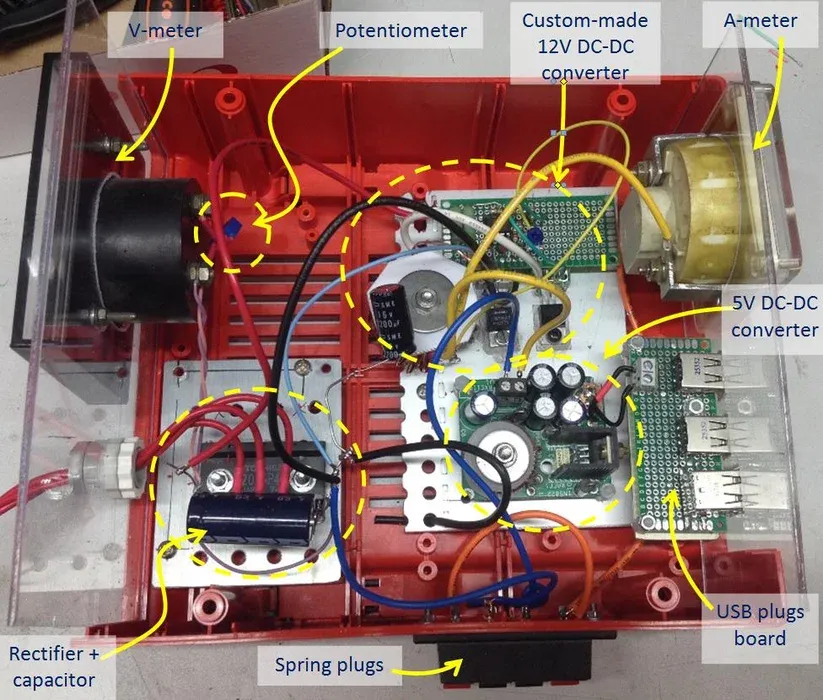

为了避免在已经杂乱的线路上再增加两根导线，滤波电容直接焊接在二极管桥的输出端……

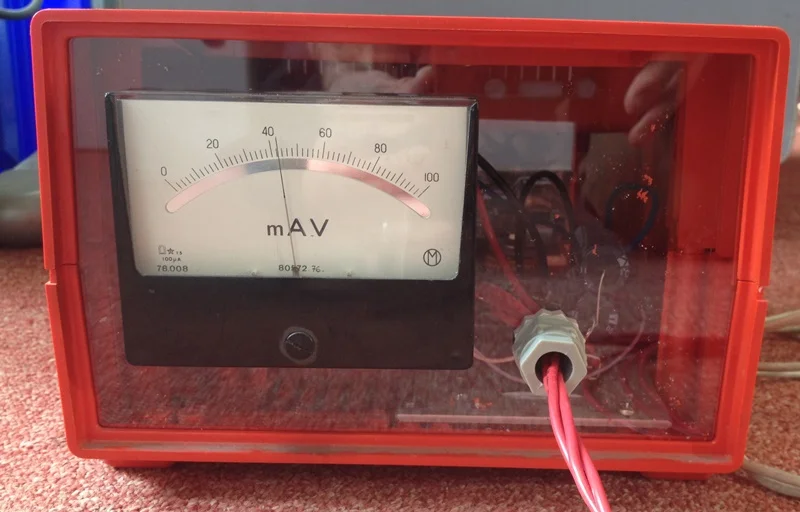

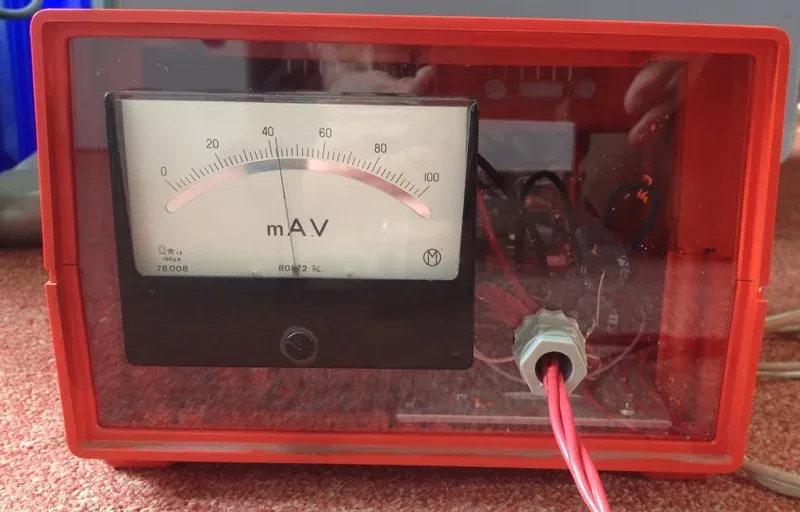

我加装了一个电压表，以便显示运动速度与产生的电压之间的关系。

由于我的电压表是一个旧的面板电流计，量程末端为 100µA（同样，也是从一个废弃的旧装置中回收的），所以我添加了一个 500K 电位器，以便获得 40V 的量程末端（实际需要的电阻值约为 400K）。

为什么是 40V？因为后面的直流-直流转换器最大只能接受 40V 的输入电压。

当然，如果你的电机输出更高的电压，你就需要找到一个能够接受该电压的直流-直流转换器；例如，如果你的发电机输出的电压在 80V 到 240V 之间，你或许可以使用便携式电脑的墙插式转换器。

第一个直流-直流转换器（12V）：

由于手头没有足够大功率（约 6 安培）且现成的变压器，所以我自己制作了一个。我使用了 34063A 集成电路：它最大输出电流为 1 安培，但在其数据手册（例如，可从 ST.com 或 Addmtek.com 网站获取）中，您可以找到使用 PNP 型外部晶体管（我使用的是 BDX54c）实现更高电流的应用电路图。续流二极管我使用了从旧台式电脑电源中拆下来的“快速恢复”双二极管。线圈是手工制作的，使用了足够的铜线以达到数据手册中所示的 220 µH 电感值。

在第一个直流-直流转换器之后，我串联了一个电流表，以便显示所有可连接设备（12V 灯、手机充电器等）消耗的功率；再次强调，这不是必需的，但对于任何可能的教学目的来说都很有用。

然后，将获得的 12Vdc 电压提供给弹簧连接器（就像用于将扬声器连接到低功率家用 Hi-Fi 音响的连接器一样），以便可以轻松地将 12V 电压用于任何用途；我认为在我的例子中，它将用于低压 LED 照明。

再往下游一点，需要第二个 DC-DC 转换器来获得 5Vdc 输出；这次我已经有一个现成的转换器了，是从一台旧热敏打印机上拆下来的。

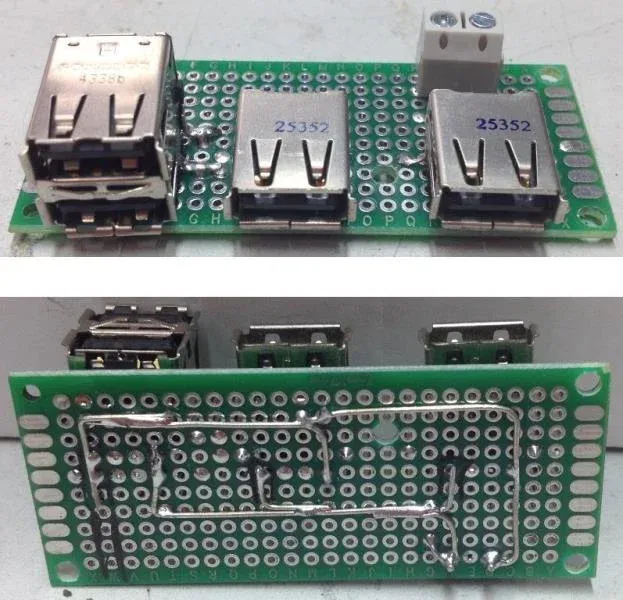

为了将 5V 电源从外部获取，我制作了一个带有 USB 连接器的简单电路板；这是一个 DIY 项目，但你或许可以从一些旧台式电脑上拆下类似的电路板：它们通常在背面有 2 个、4 个甚至 6 个 USB 连接器。

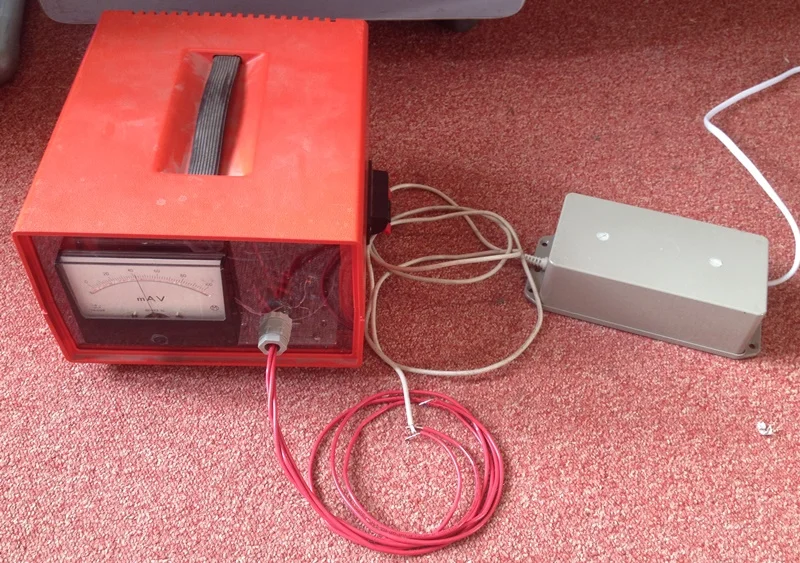

最后几张照片是关于最终测试的；我使用了 18Vdc 电源，因为自行车安装还没有完成。

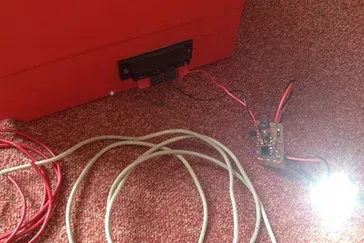

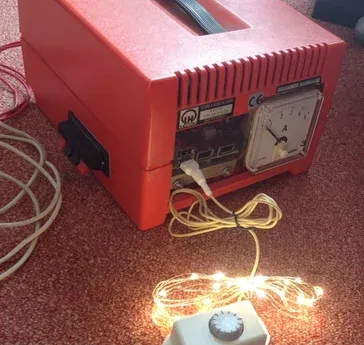

第二张图显示的是 12Vdc 插座，最后一张图是关于 5Vdc USB 插座的测试。

下一步改进：

关于能源储备，有很多种方法；例如：

a) 用两根导线，使平滑电容器端子上的电压外部可用；这样就可以为 12V 铅酸电池（如汽车所用）提供充电控制器。

b) 将 USB 移动电源连接到 5V USB 插座。

-----------

谢谢您的关注，希望对您有所帮助。

当然，还要感谢 Instructable 网站提供的这个（免费！）空间。
