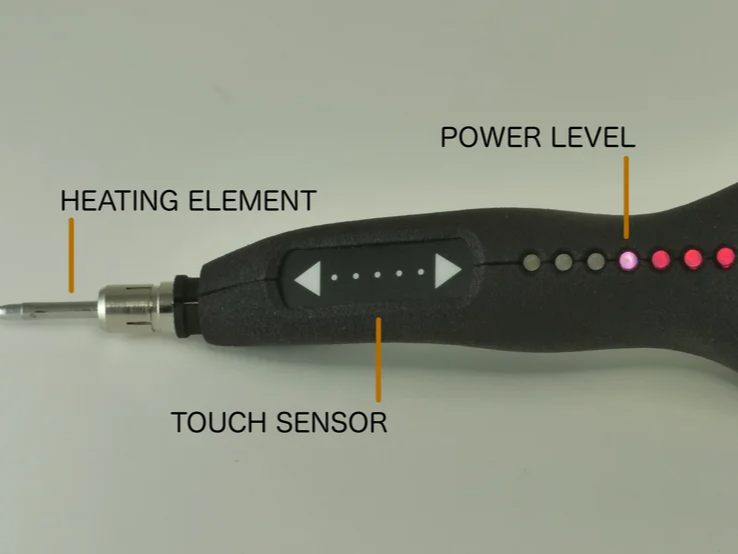

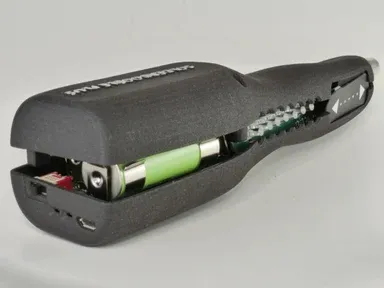

USB 充电式电烙铁 Plus

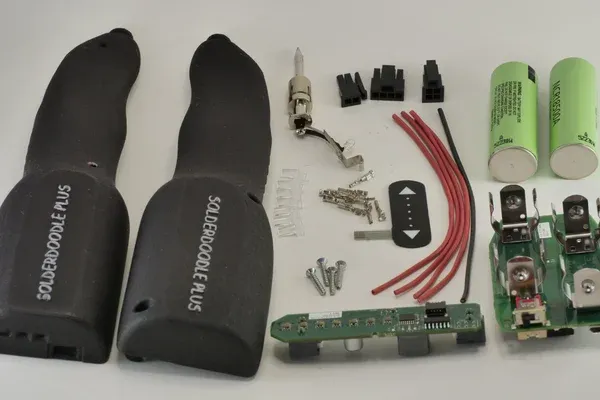

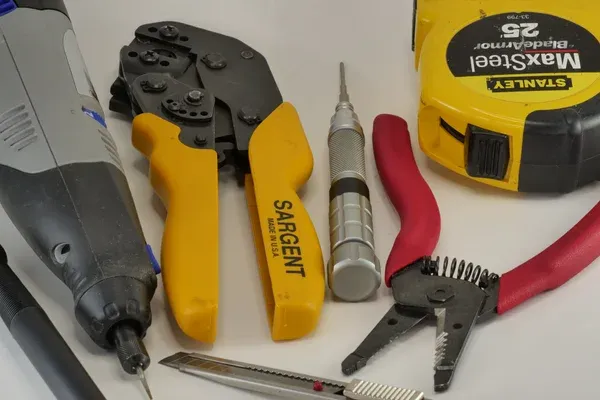

工具清单：

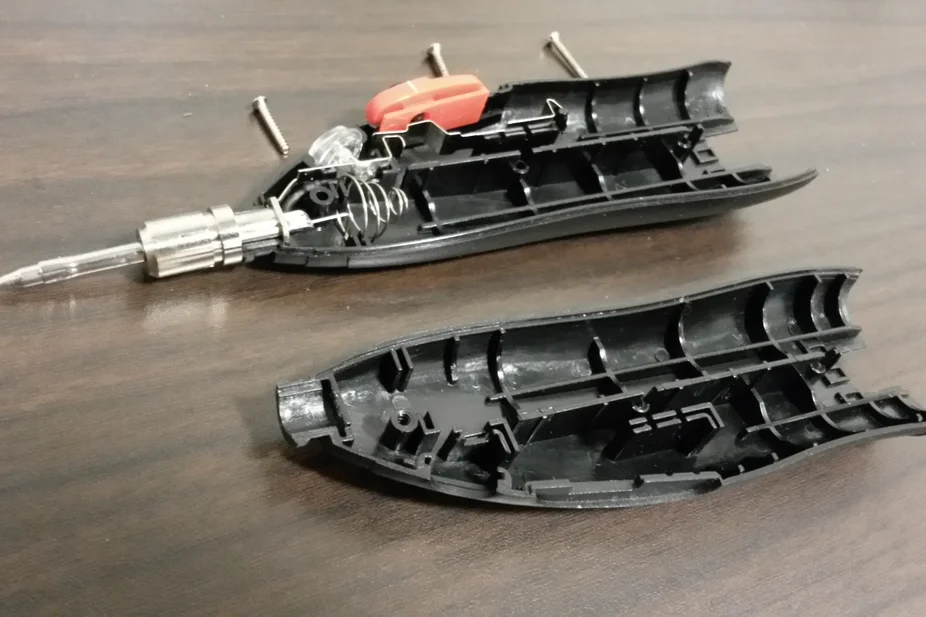

（可选步骤：拆卸加热元件）拧开威乐电烙铁，取出所有部件，仅保留加热元件组件。从加热元件上拆焊线圈导线和 LED 线缆。使用带有金刚石磨头的电磨机，打磨开关弹簧连接的小孔周围及内部区域，去除焊接镀层并将孔径略微扩大。

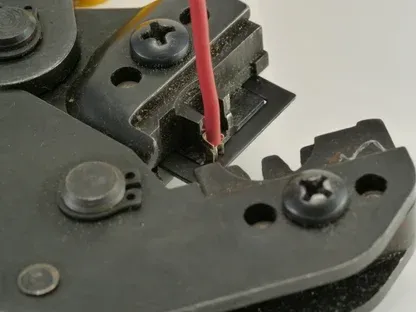

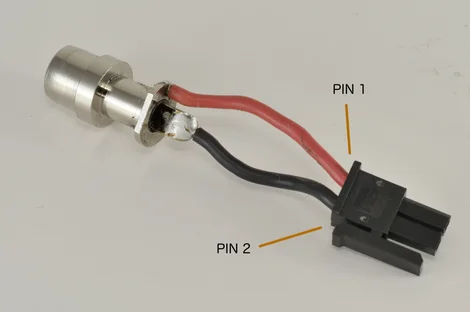

裁剪 1 又 1/8 英寸长的红黑导线。剥去红导线两端各 0.06 英寸的绝缘层，将一端插入小孔中。使用焊接辅助夹具辅助焊接（操作更便捷）。硅胶护套柔韧性良好，若需临时露出更多导线，可将护套向后滑动。涂抹助焊剂，然后在小孔中焊接导线，确保导线另一端露出少量以利于焊锡流动。接下来，剥去黑导线一端 0.06 英寸、另一端 0.2 英寸的绝缘层。将剥去 0.2 英寸绝缘层的一端焊接到烙铁头连接器的中心杯处。在导线另一端压接连接器，并按照片所示将 2 针连接器与导线连接（1 脚：红色，2 脚：黑色）。

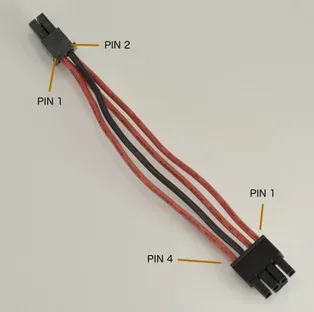

裁剪 3 又 3/8 英寸长的黑色导线和 3 根红色导线。剥去所有这些导线两端各 0.06 英寸的绝缘层，并在两端压接连接器。按照片所示及以下引脚列表连接导线：

2×2 连接器 至 4×1 连接器

1. 1 脚：红色 → 4 脚
2. 2 脚：黑色 → 3 脚
3. 3 脚：红色 → 2 脚
4. 4 脚：红色 → 1 脚

此时取下烙铁头，以便后续步骤安全安装。

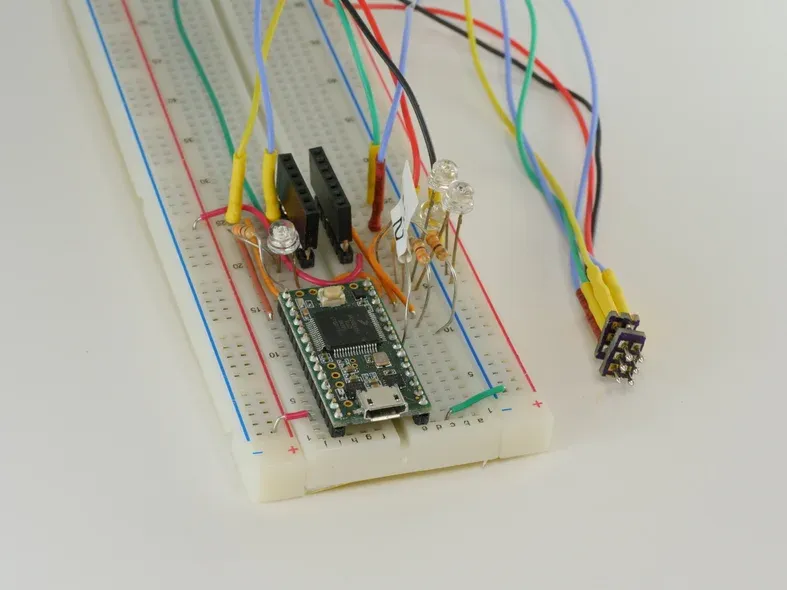

以下是向 Solderdoodle Plus 控制板下载控制软件的教程。你无需使用完全相同的部件，只要有任意类型的面包板和 Teensy 3.2 或 3.6，大概率可以利用身边的闲置部件完成接线。本文首页附有 Solderdoodle Plus 的 Arduino 程序代码和参考原理图。LED 灯和电阻无需完全一致，它们仅用于验证编程器是否正常通信。你也可以使用 Arduino 开发板，但需要更改部分设置。

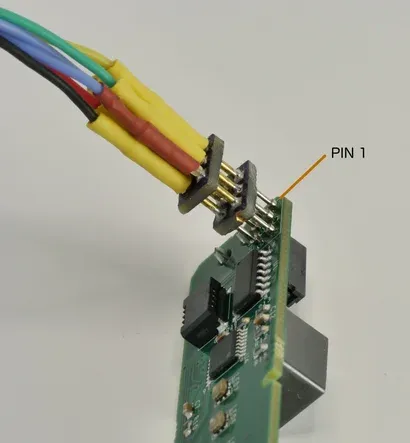

Solderdoodle Plus 控制板的角落设有 2×3 通孔过孔（间距 0.1 英寸），用于为 Attiny84A 编程。我使用了弹簧针，将其固定在两块定制切割的原型板上并焊接到位。线缆采用细软导线，一端压接 D-SUB 高密度母头引脚并热缩处理，另一端压接 D-SUB 高密度公头引脚，用于连接面包板。若没有这些部件，你可以尝试将导线或引脚穿过过孔，然后施加轻微侧向压力，确保导线或引脚与编程过孔接触良好。

烧录 Teensy 编程器

1. 再次检查，确保你安装了最新版 Arduino 软件（请勿使用微软应用商店版本 —— 在 Windows 系统中通过微软应用商店安装的程序会存放在受保护文件夹中，Teensy 无法访问）。
2. 安装 Teensyduino（即使你认为已安装，也请检查是否为最新版本，相关安装资源可从对应页面获取）。
3. 在 Arduino IDE 中打开该程序代码（TeensyProgrammer.ino）。
4. 将 Teensy 连接到电脑，并更改以下菜单选项（若无法正常工作，可尝试更换 USB 线缆，线缆可能存在故障）：
5. 在 “工具”→“开发板” 中选择 Teensy 型号
6. 在 “工具”→“端口” 中选择 Teensy 对应的端口
7. 在 “工具”→“编程器” 中选择 “AVR ISP”
8. 点击 “上传” 按钮（右向箭头图标），编译并向 Teensy 烧录 TeensyProgrammer 代码。

烧录 Solderdoodle 控制板

1. 确保尚未将任何设备连接到 Solderdoodle Plus 控制板。

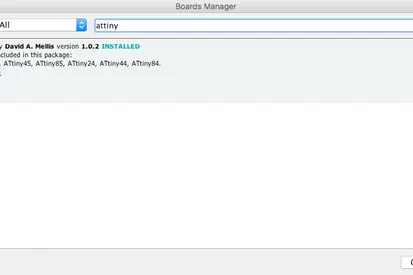

2. 向 Arduino IDE 添加 ATtiny 支持：通过 “工具”→“开发板”→“开发板管理器”，搜索 “attiny” 并点击 “安装”。
3. 重启 Arduino IDE。

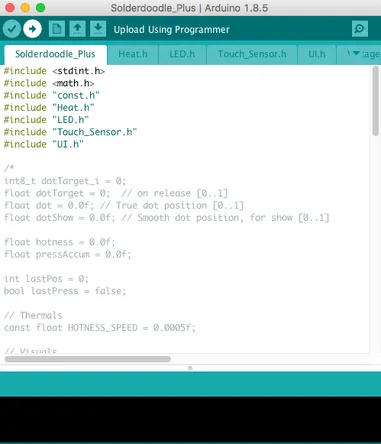

4. 在 Arduino IDE 中打开你的程序代码（SolderDoodle_Plus.ino）。

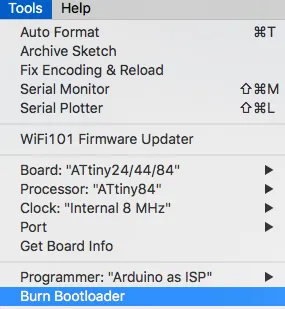

5. 将 Teensy 连接到电脑，更改以下菜单选项：
6. 工具→开发板：“ATtiny24/44/84”
7. 工具→处理器：“ATtiny84”
8. 工具→时钟：“内部 8 兆赫兹”
9. 工具→端口：串行端口中名称包含 “Teensy” 的端口
10. 工具→编程器：“Arduino as ISP”

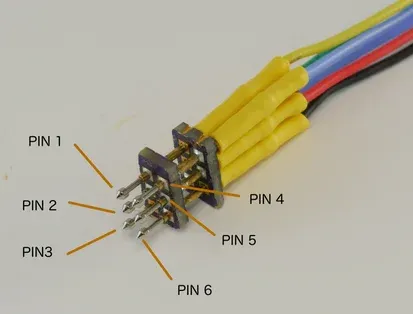

11. 将定制的 2×6 编程线缆插入 Solderdoodle Plus 控制板。

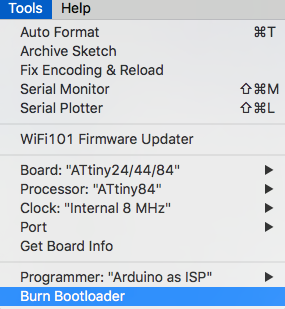

12. 若使用全新的 Solderdoodle Plus 控制板，继续下一步前需执行以下操作：工具→烧录引导程序。这将修正芯片的时钟速度。
13. 最后：点击 “上传” 按钮，向 ATtiny 芯片烧录程序。LED 灯会闪烁，程序窗口将显示 “上传完成”，至此编程步骤完成！

系统检查

将电源线连接到 Solderdoodle Plus 双充电控制板，并将其与 Solderdoodle Plus 控制板相连。打开电源开关，测试触摸传感器是否正常工作。若工作正常，关闭电源开关并断开控制板的电源线。

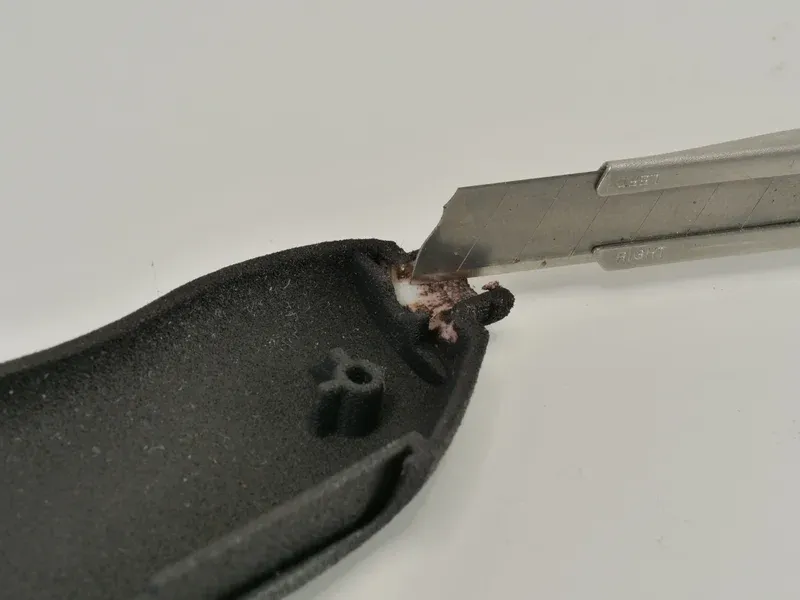

现在进入组装的最后步骤！首先请注意，3D 打印部件精度有限，组装前请先检查各部件的适配情况。若配合过紧（尤其是加热元件组件腔体周围），可能需要用手工刀刮去少量材料。黑色部件表面的漆面可能会增加少许厚度，也可能影响适配。

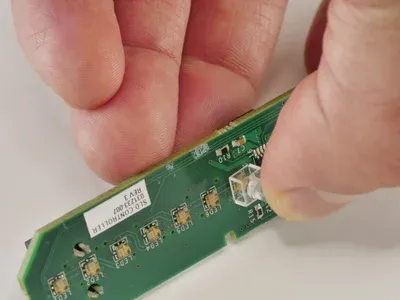

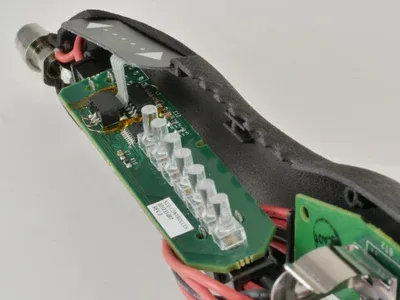

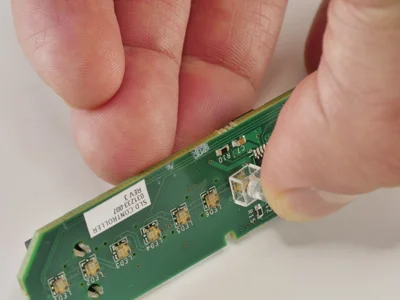

第二步，取出 Solderdoodle 控制板，将压配式 LED 导光管按压到位。若存在少量间隙且无法完全插入，属于正常情况。

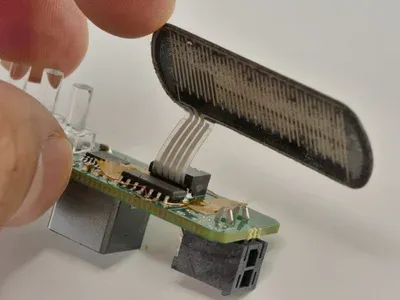

第三步，按照片所示方向连接触摸传感器线缆。

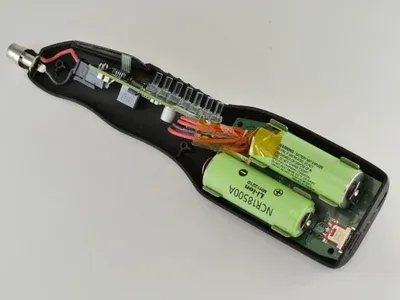

第四步，将电池安装到双充电控制板的电池夹中，确保电池正极对应标注 “BAT1” 和 “BAT2” 的电池夹。

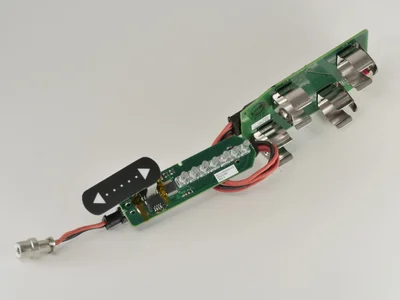

第五步，将电源线、双充电控制器电路板和加热元件线缆连接到 Solderdoodle 控制板。确保电源线按照片所示方向缠绕。

第六步，撕去触摸传感器的保护背膜，将整个电路板和线缆组件放入 3D 打印的 A 面机壳中，先将触摸传感器嵌入。确保触摸传感器线缆完全按照片所示折叠。若配合过紧（尤其是 USB 接口处），可取下部件，用手工刀修剪多余塑料后再尝试安装。Solderdoodle 控制板上有一个凹槽，应与 A 面机壳内部的凸台贴合。将导线整理到位，避免出现弹性回弹或扭曲。必要时可使用胶带固定组件在机壳内的位置。

第七步，这可能是组装中较复杂的一步：将 3D 打印的 B 面机壳与 A 面贴合，同时确保内部电路不移动。最佳方法是先安装加热元件组件，确保触摸传感器滑入对应腔体，且 LED 导光管穿过顶部的孔洞。触摸传感器线缆的导电线路可能会被刮伤，因此组装过程中需避免线缆受到过多摩擦或刮擦。确保所有部件安装到位：触摸传感器无弯曲或翘起，接缝处无明显间隙，无部件外露。若组装过程中需要向机壳内部探查，务必使用塑料或非导电工具，金属工具可能导致短路。

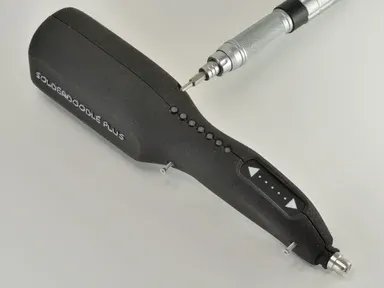

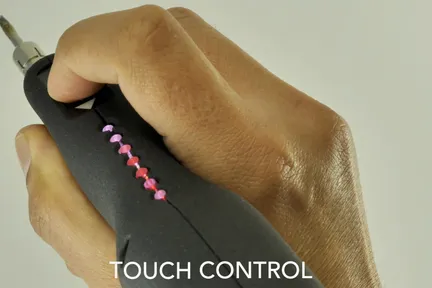

第八步，握住 A 面和 B 面机壳，插入 4 颗螺丝并拧紧。若想让机壳上的 “Solderdoodle Plus” 文字更醒目，可在凸起的文字上涂抹对比色颜料。安装烙铁头前，打开电源检查触控功能是否正常：上下滑动调节功率，按压传感器启动加热；三击传感器可进入睡眠模式，再次三击唤醒。设备闲置 5 分钟后将自动进入睡眠模式。

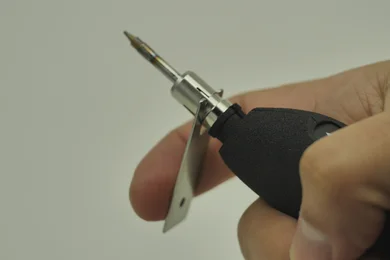

恭喜你！Solderdoodle Plus 组装完成！现在可以安装烙铁头开始焊接工作了！

温度测试说明

上方为实时演示视频（注：视频相关链接已屏蔽）

该温度测试表明 Solderdoodle Plus 的品质优良。但需注意，本产品目前仅为原型机，可能存在尚未修复的性能问题。

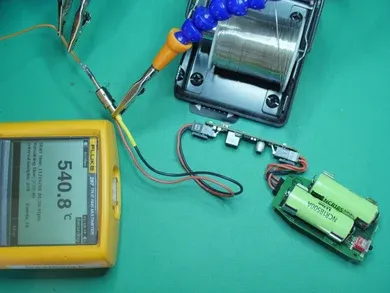

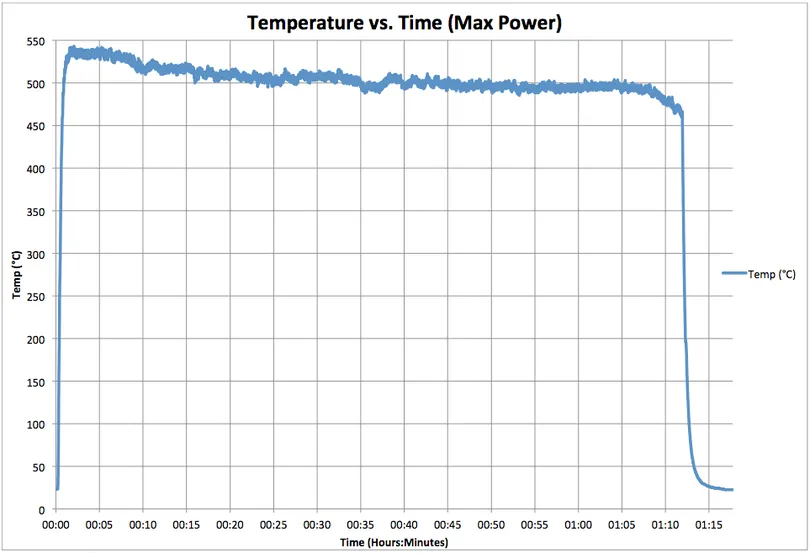

Solderdoodle Plus 需通过滑动传感器并按压才能启动。测试时，我在传感器上放置重物使其持续工作，同时用温度探头接触烙铁头。测试照片和温度曲线图如下所示。从图中可以看出，满功率状态下，烙铁头温度可维持在 500 摄氏度左右超过 1 小时。当电池组电压降至 6.1 伏以下时，软件将自动关闭系统。正常使用时，电源按钮不会按压如此长时间，因此实际使用时长会显著更长。

Solderdoodle Plus 的电池组为每个电芯配备了独立的充电控制器。每个充电控制器均采用隔离接地设计，确保每个电芯独立充电，且电压不会超出最大和最小限值，从而使电芯使用寿命可达 5 至 10 年（之后可能需要更换）。

安全注意事项

禁止行为

请勿将 Solderdoodle Plus 置于阳光直射环境。请将其遮盖或放置在阴凉处。阳光直射产生的热量可能导致充电电路和电池过热，停止充电，加速电池老化并缩短使用寿命。

允许工作温度

Solderdoodle Plus 的设计工作温度范围为 0 摄氏度至 45 摄氏度（32 华氏度至 149 华氏度）。

储存要求

关闭电源，取下烙铁头，在室温环境下储存。为防止过度放电，建议每年为 Solderdoodle Plus 充电一次。

为获得最佳使用效果，建议使用前将设备完全充满电。

故障排除

触控功能无响应

1. 若设备因闲置 5 分钟进入睡眠模式，可三击触摸传感器唤醒。
2. 断开触摸传感器，检查连接器和线缆是否清洁、无障碍物。
3. 将触摸传感器从塑料机壳中取出后重新安装，确保传感器完全嵌入插槽。触摸传感器出现任何弯曲或扭结，都会导致功能异常。

连接笔记本电脑充电时，充电 LED 不亮

1. 若 Solderdoodle Plus 完全没电，会进入涓流充电模式。持续充电约 15 分钟后，充电 LED 应会亮起。
2. 部分老旧笔记本电脑的 USB 端口存在电流限制，当电流超过限值时会关闭 USB 端口。可尝试更换 USB 端口或使用更大电流的 USB 墙面适配器。
