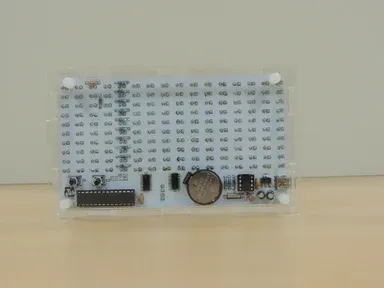

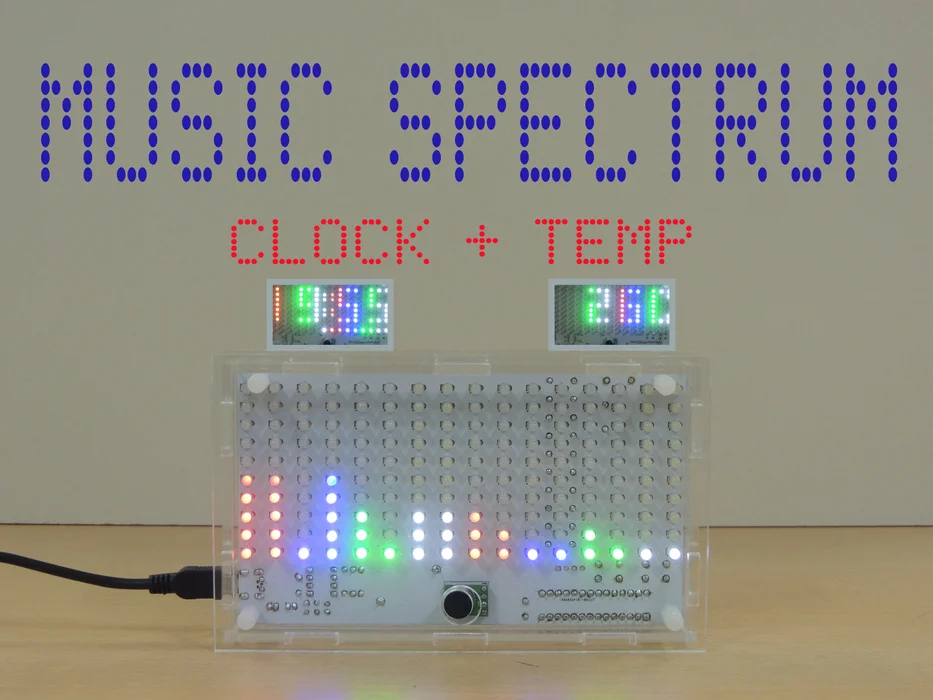

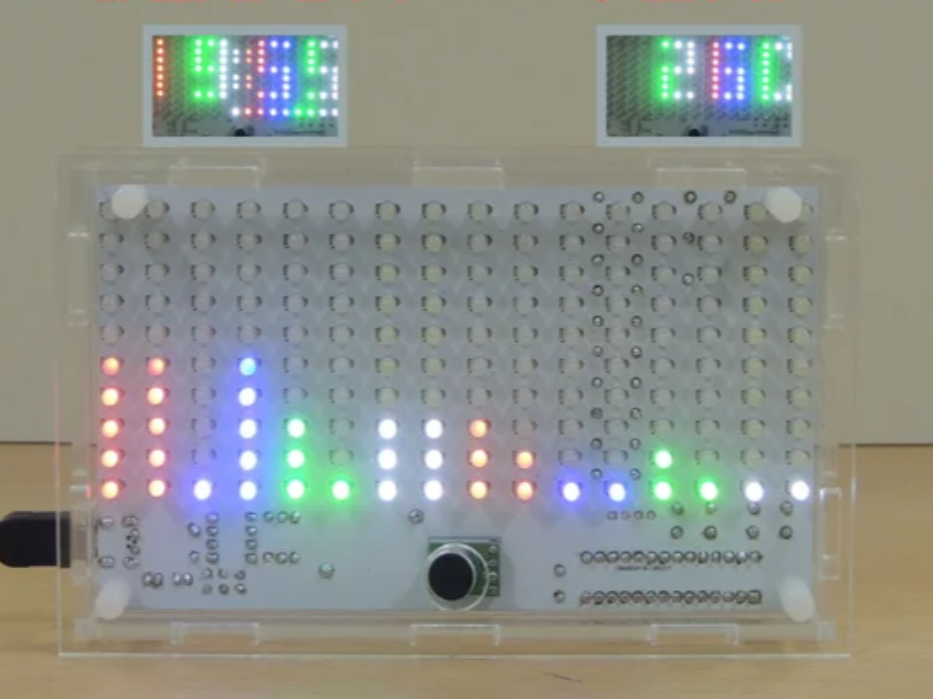

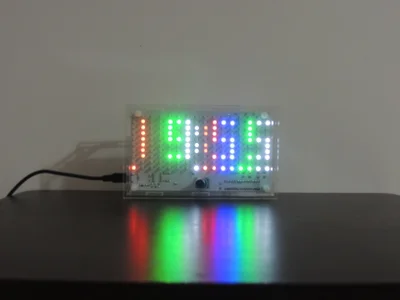

带有数字时钟和温度的音乐频谱

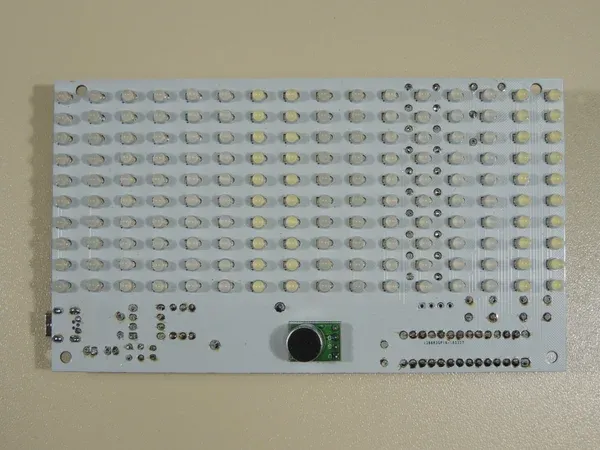

该显示屏由10*16点阵的160个LED组件组成，由MCU和LED驱动芯片驱动。

显示信号频谱时，语音芯片对麦克风模块的输出进行采样，通过FFT得到各个频率点的幅度，并显示到点阵屏上。由于声音在不断变化，所以计算出来的幅度也在不断变化，所以可以看到一个随着声音变化的图案。

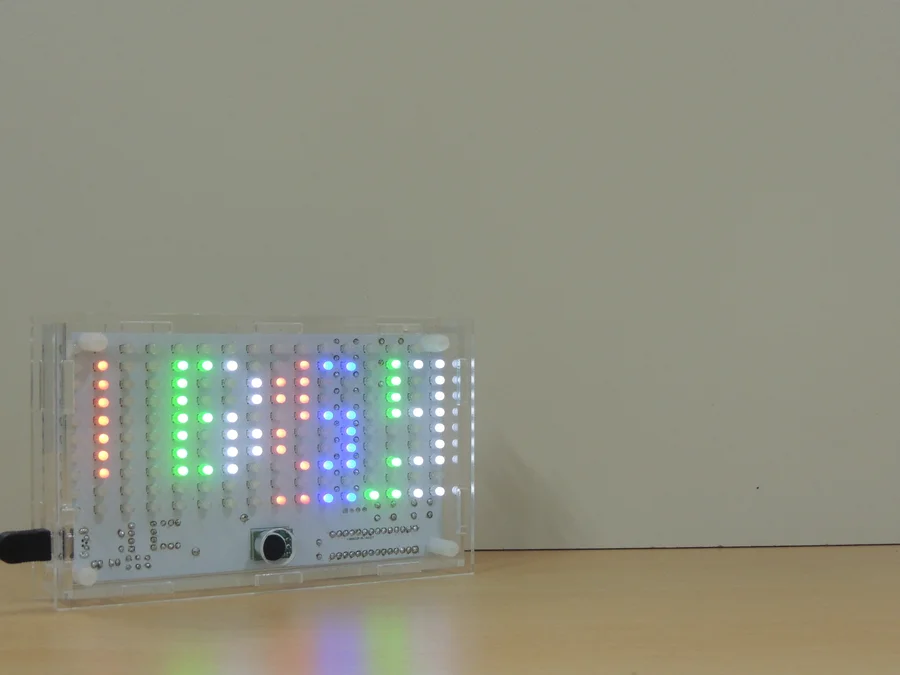

当显示时钟时，单片机读取时钟芯片中的时间并显示在点阵屏上。

当显示温度时，单片机读取热敏电阻的电压转换成温度，并显示到点阵屏上。

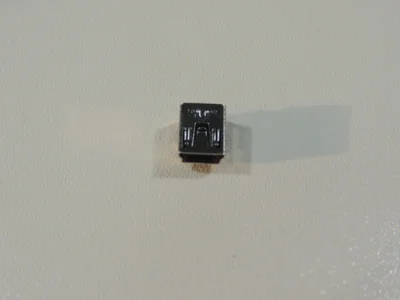

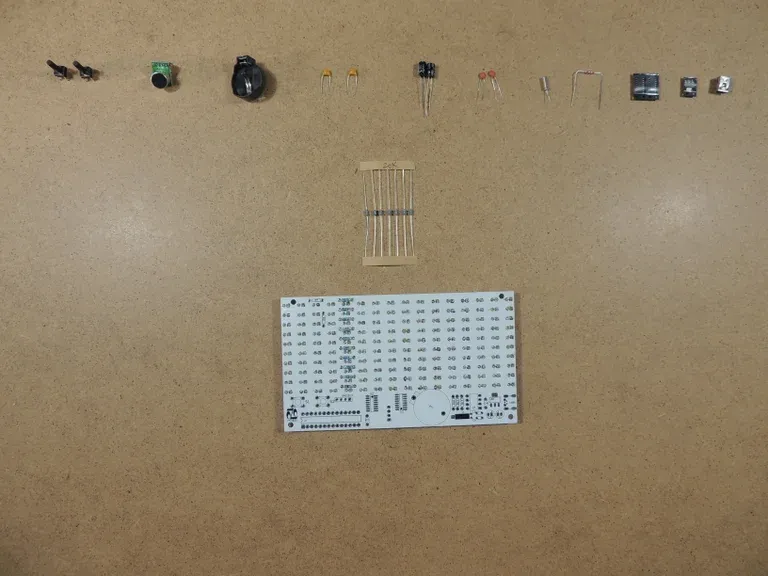

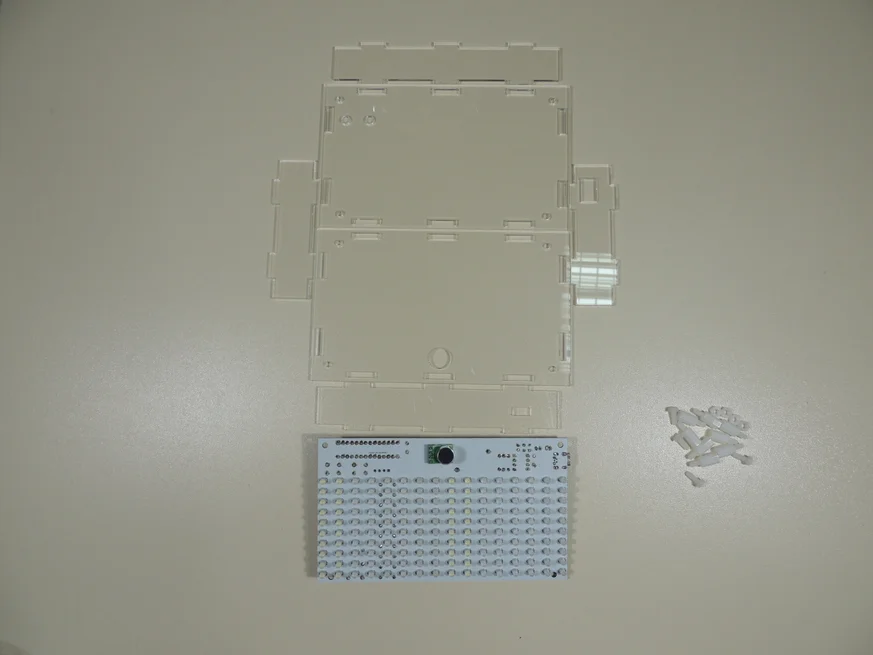

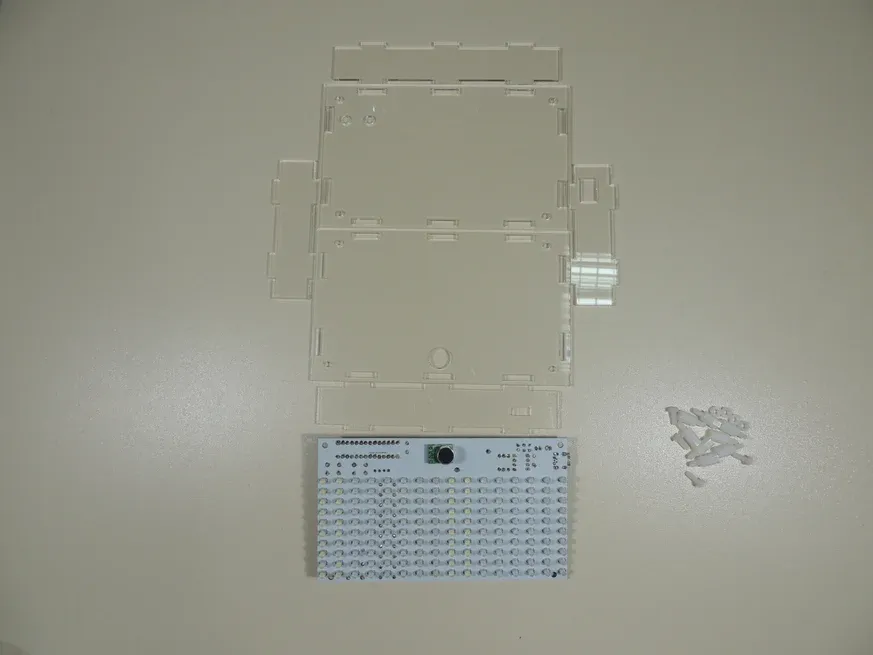

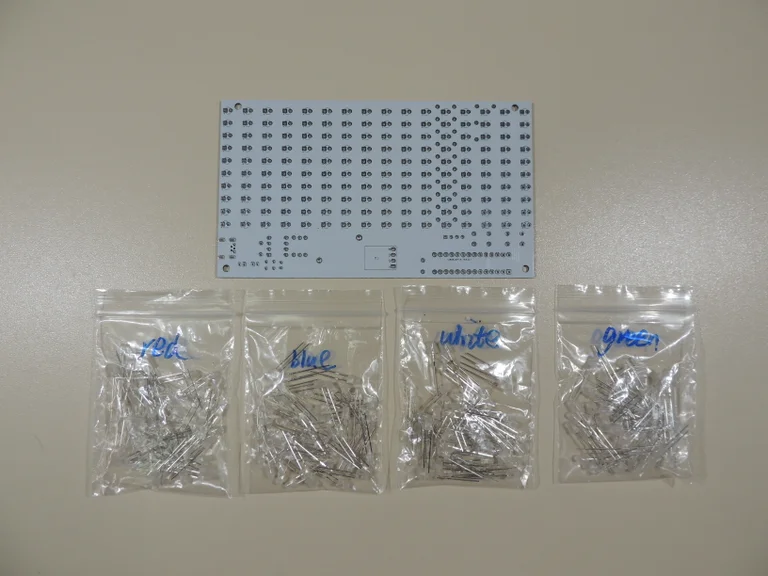

正如您在图片中看到的，我们有很多组件。您也可以在视频时间戳中找到详细信息：0:43

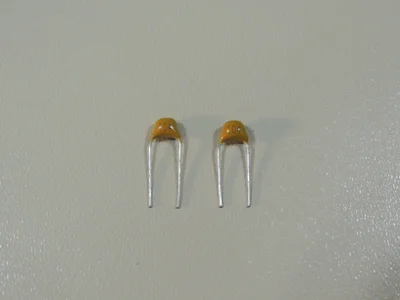

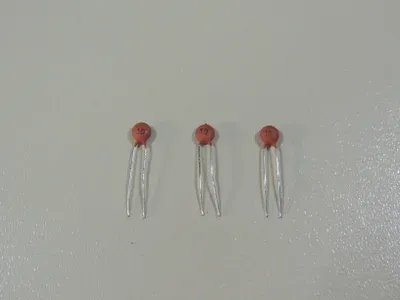

电容器

104 x2

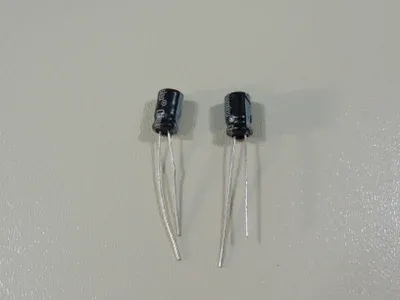

100uF x2

10pF x2

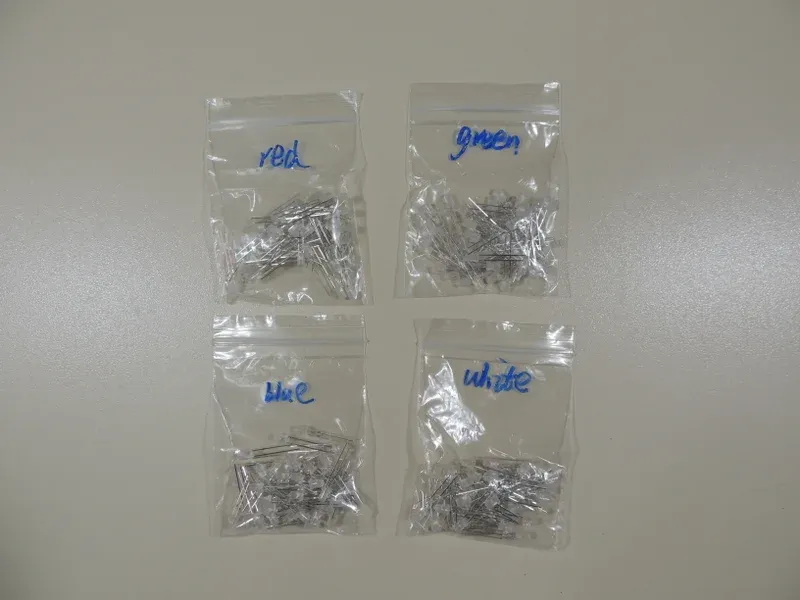

引领

3毫米 x 160（RGBW）

电阻器

470 x10

47k x4

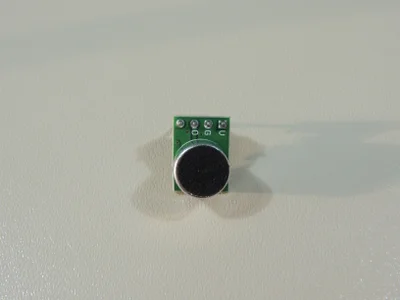

MPA1727-麦克风模块

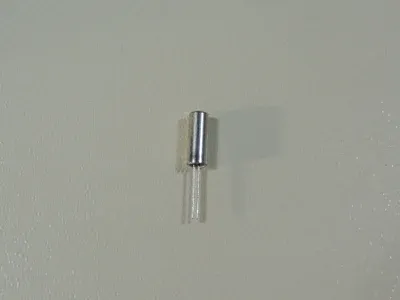

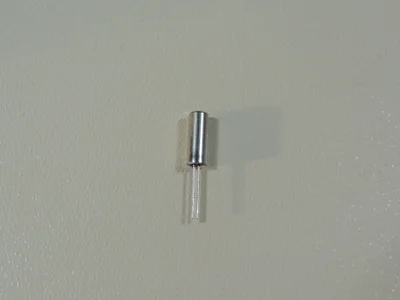

水晶 - 32768

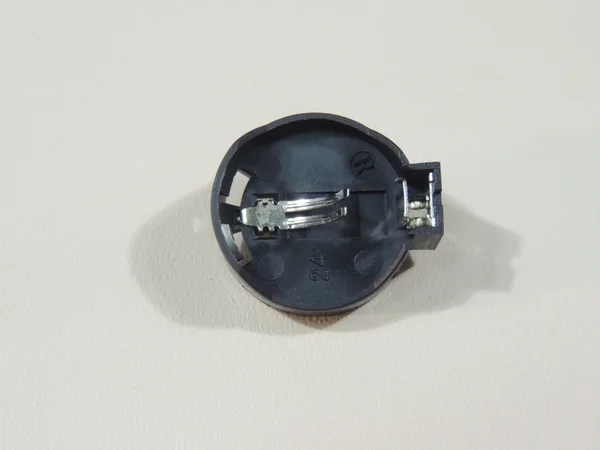

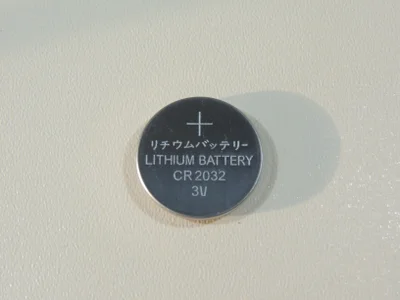

2032 电池和座椅

DS1312时钟IC

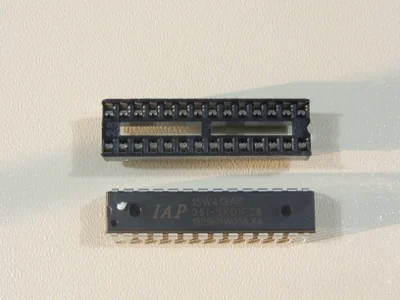

IAP15W413AS - 微控制器

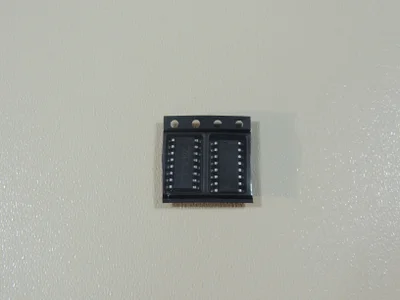

74HC595集成电路

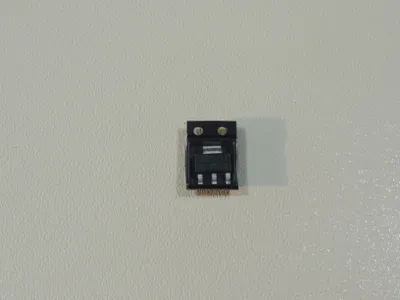

1117电源IC

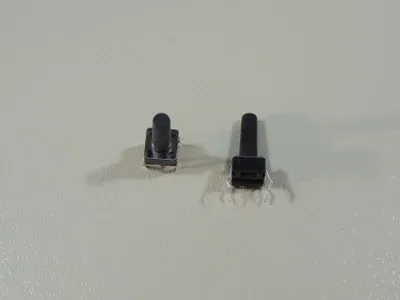

钥匙 X2

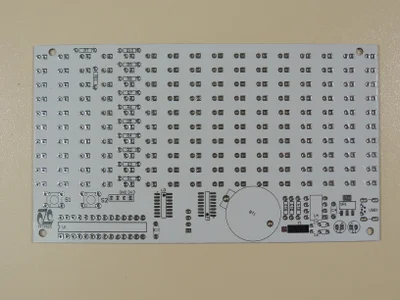

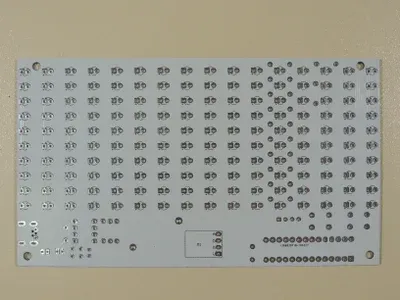

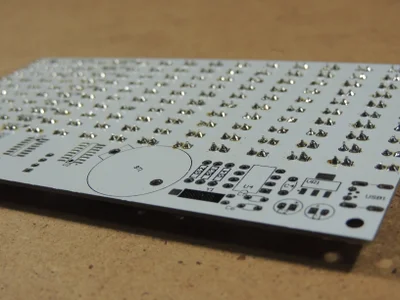

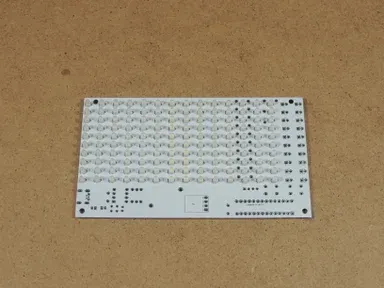

印刷电路板

我们会一步一步走；

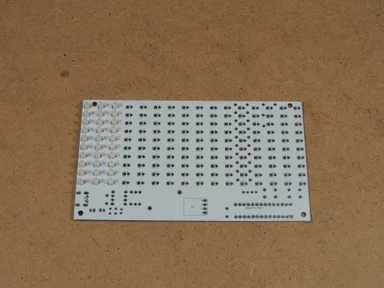

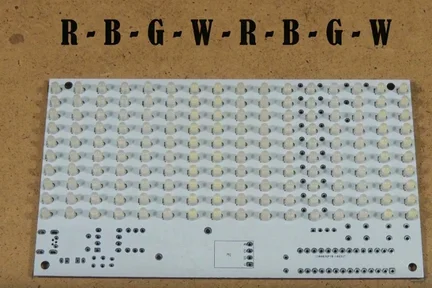

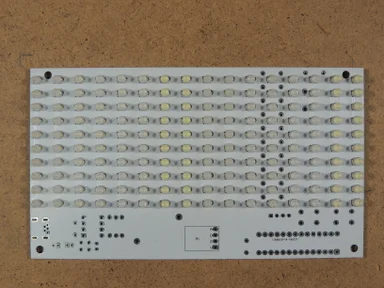

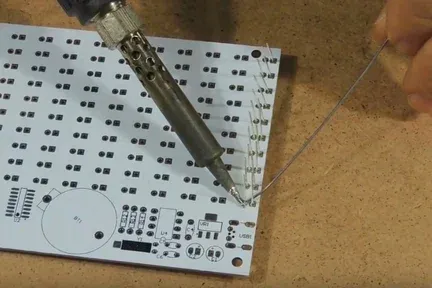

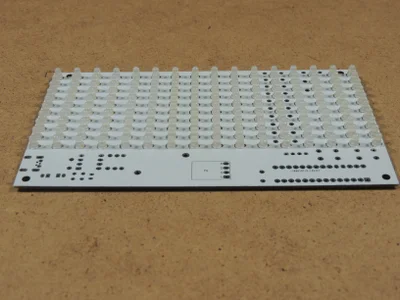

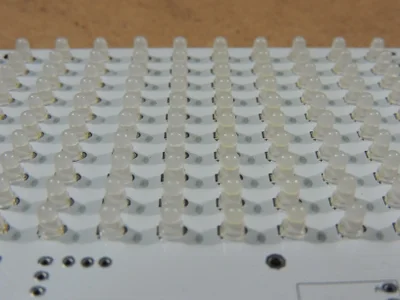

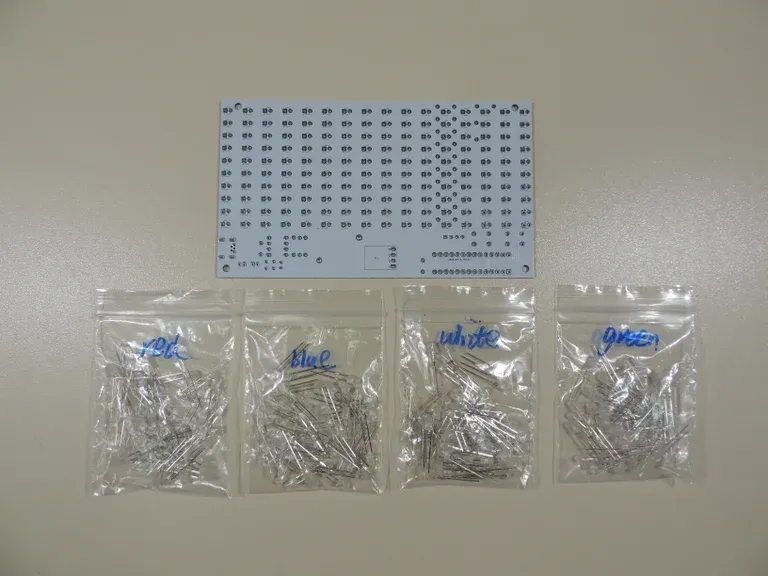

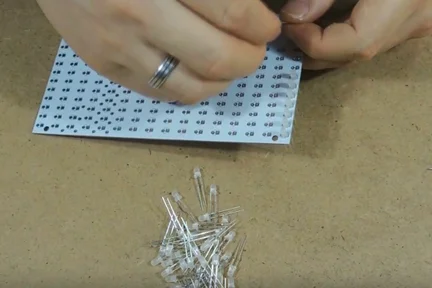

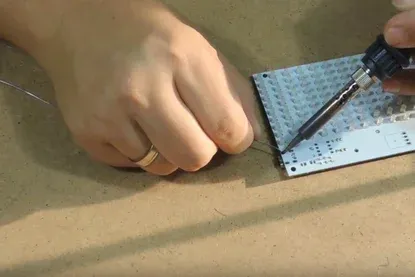

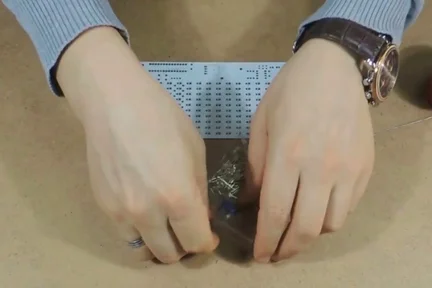

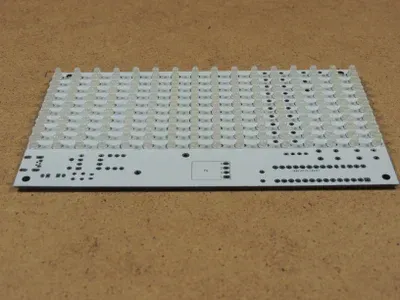

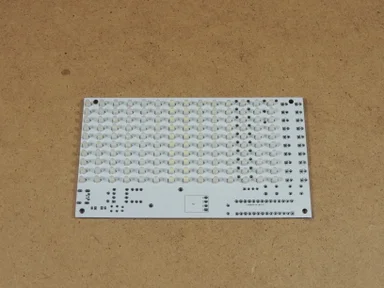

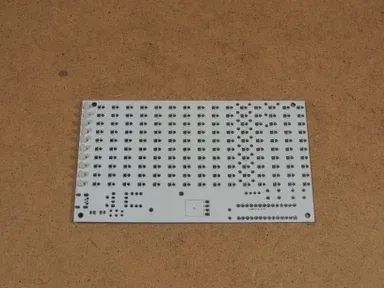

我们正在将LED组装到PCB上。您可以按照此顺序进行组装。

红 - 红 - 蓝 - 蓝 - 绿 - 绿 - 白 - 白 - 红 - 红 - 蓝 - 蓝 - 绿 - 绿 - 白 - 白

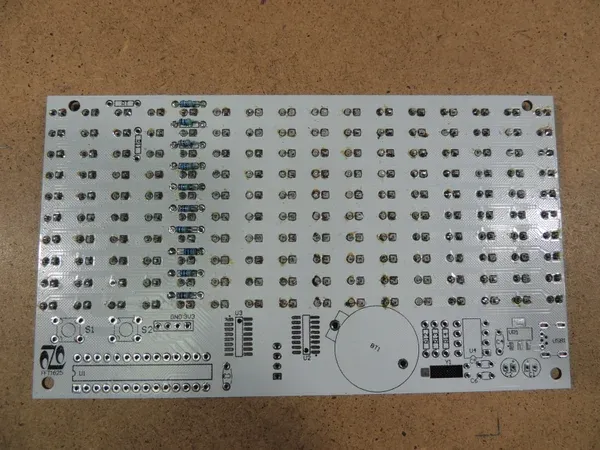

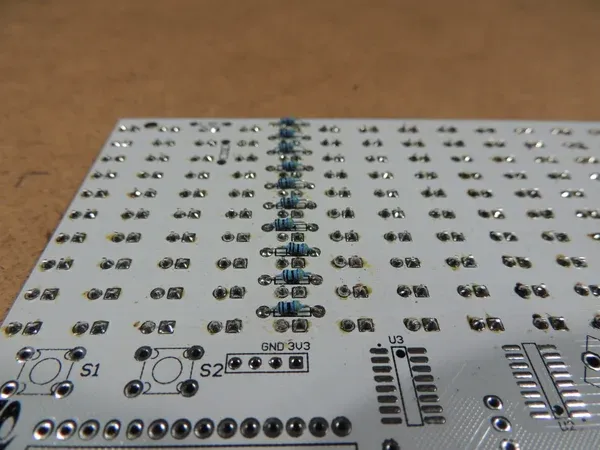

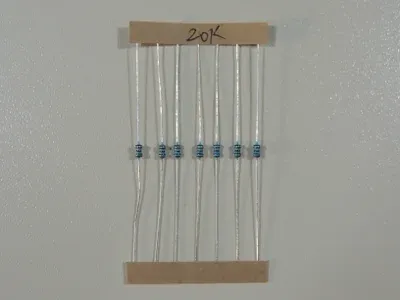

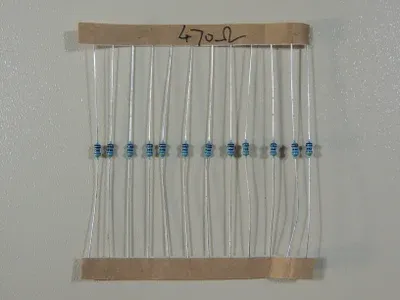

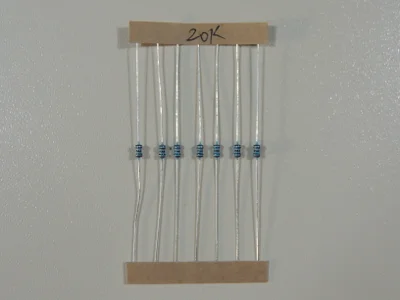

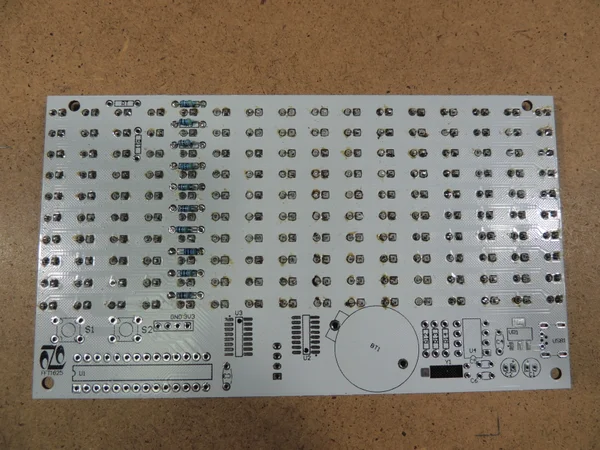

下一步将是电阻器...我们使用 470 欧姆和 47K 电阻器。

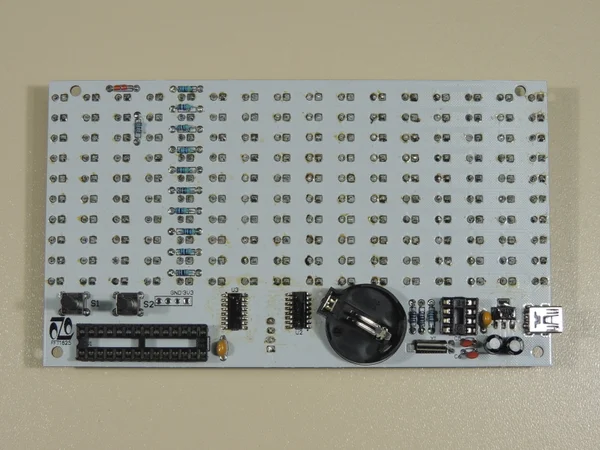

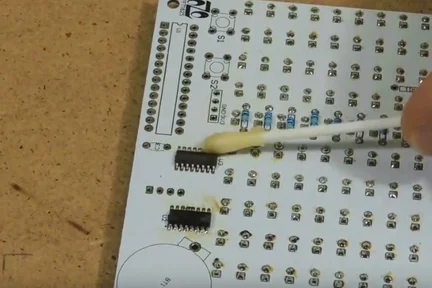

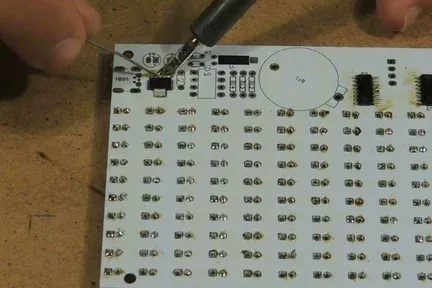

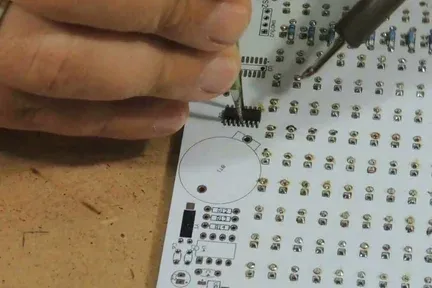

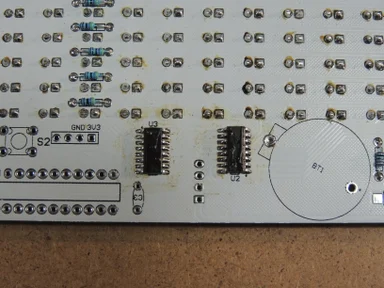

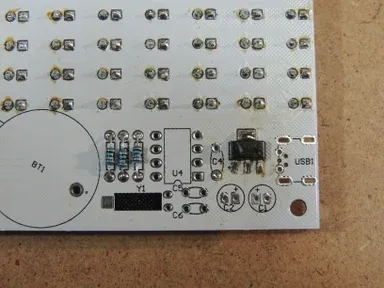

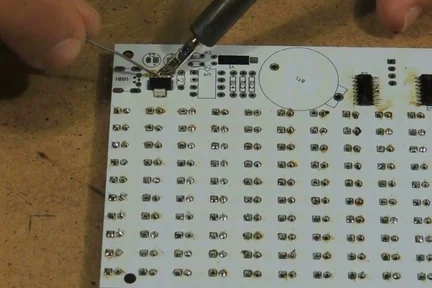

您可以在图片上看到其他内容。我们正在组装芯片、电容器、按键和其他部件。您也可以通过 timestemp 观看视频：4:33

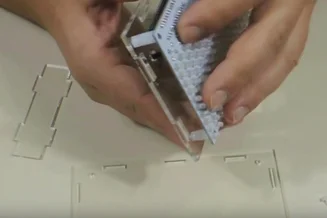

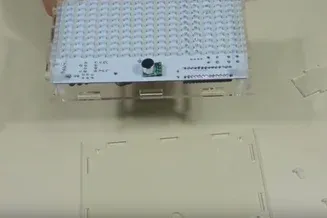

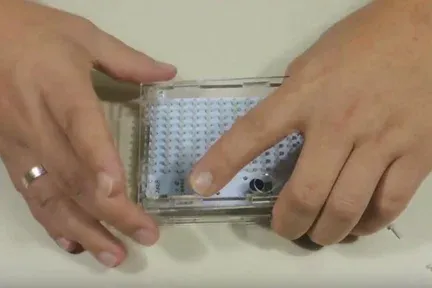

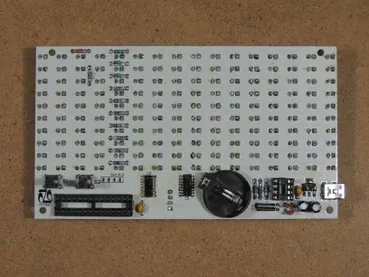

现在我们有了电子卡。接下来就是为它而战。

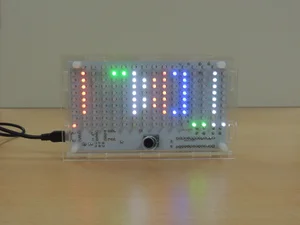

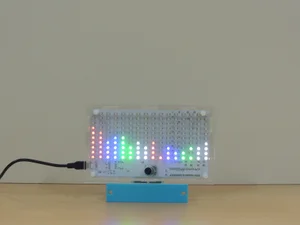

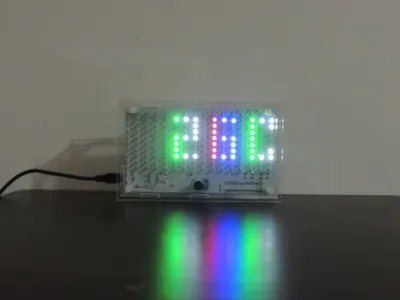

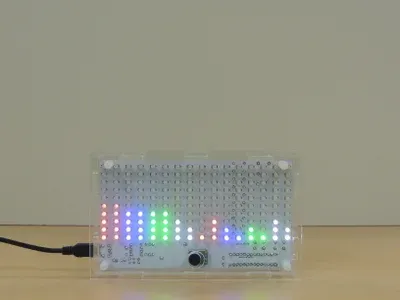

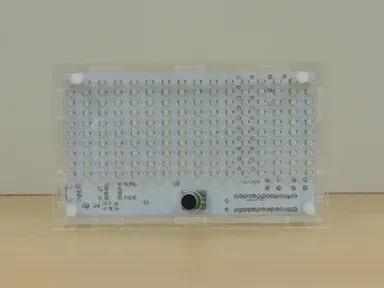

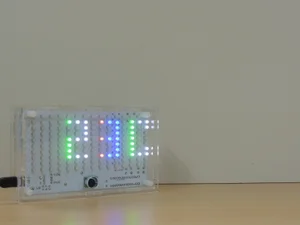

我们测试了项目。正如您所见，运行良好。点击视频，即可开始“SHOWTIME”
