3D打印件热熔铜螺母植入教程

1. 孔位设计原则：

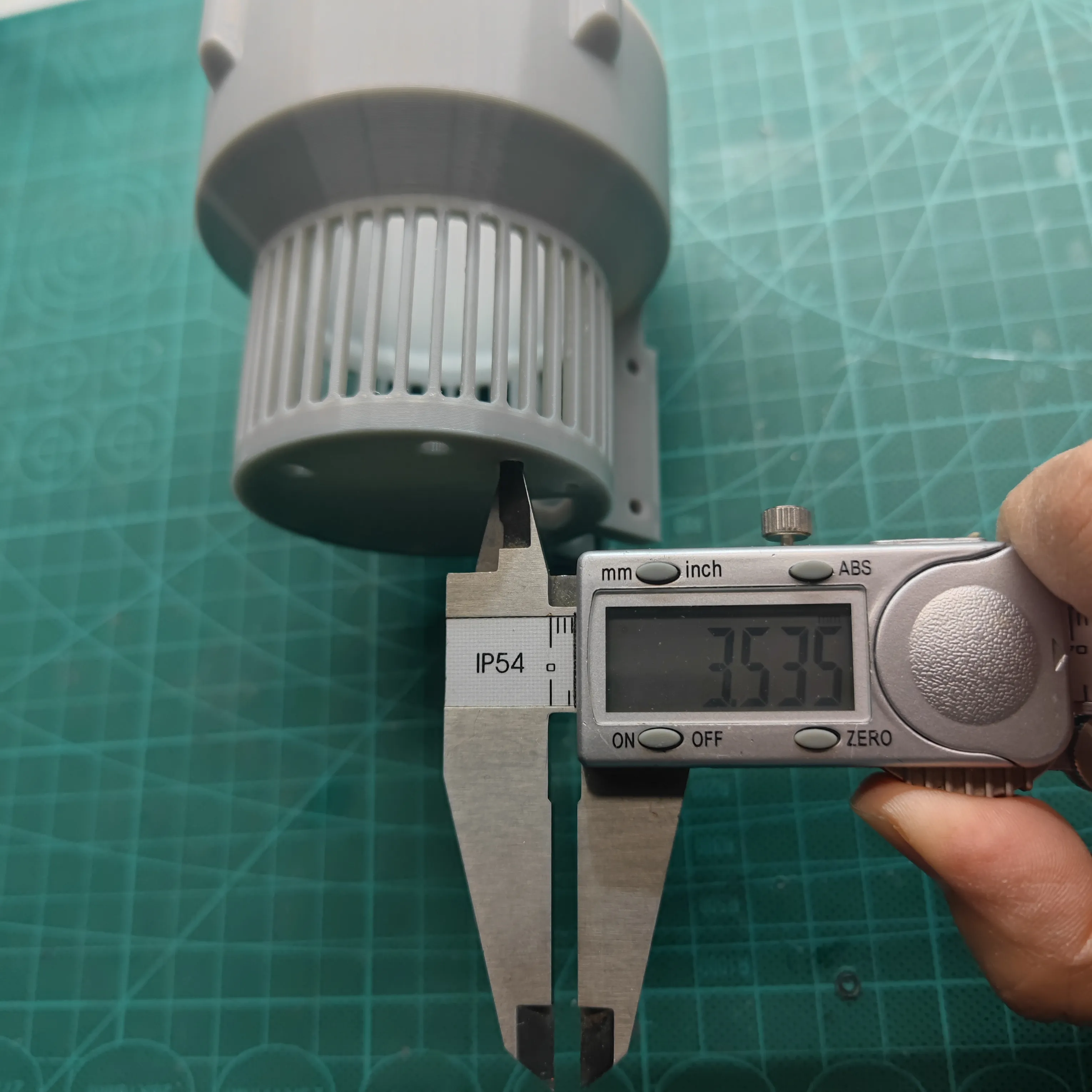

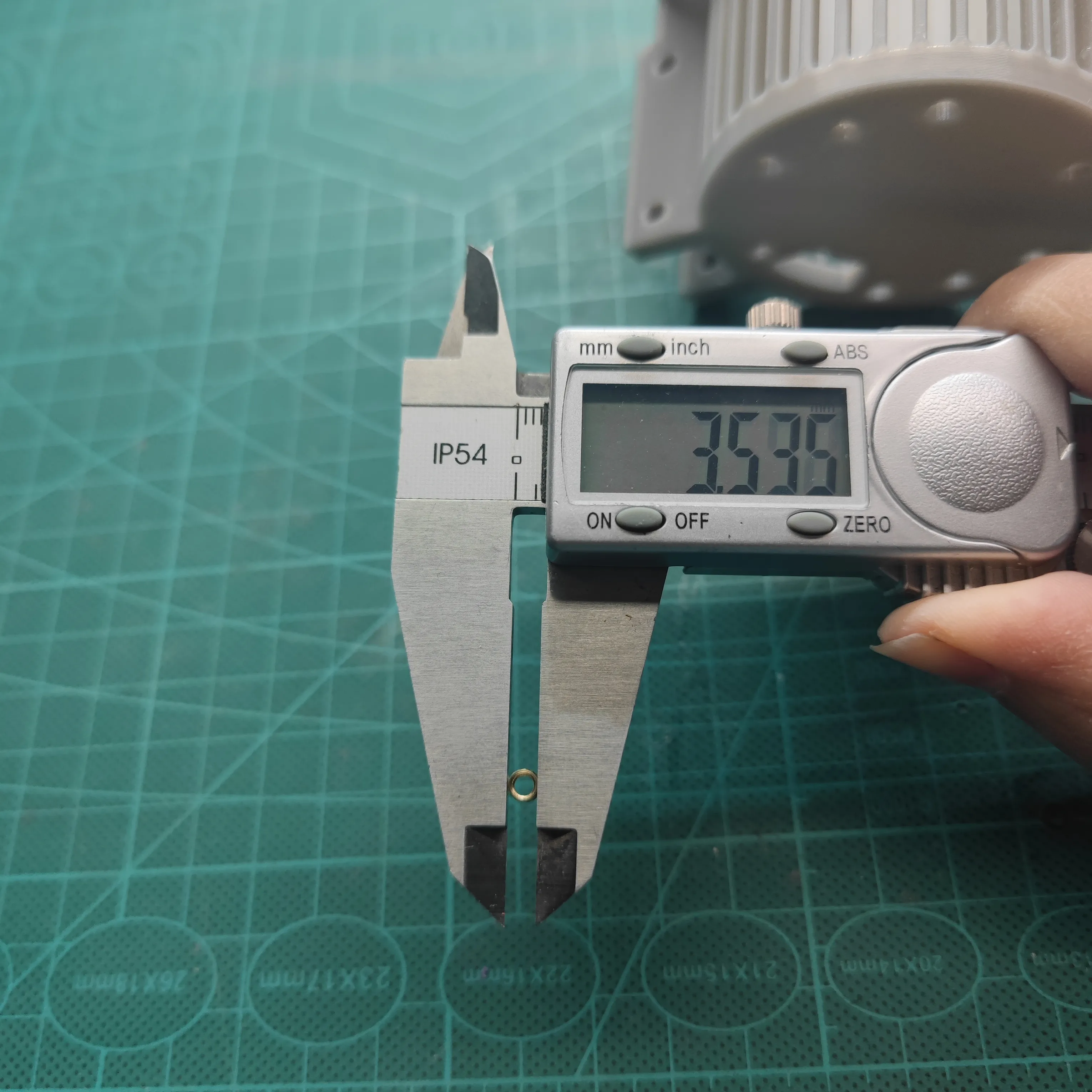

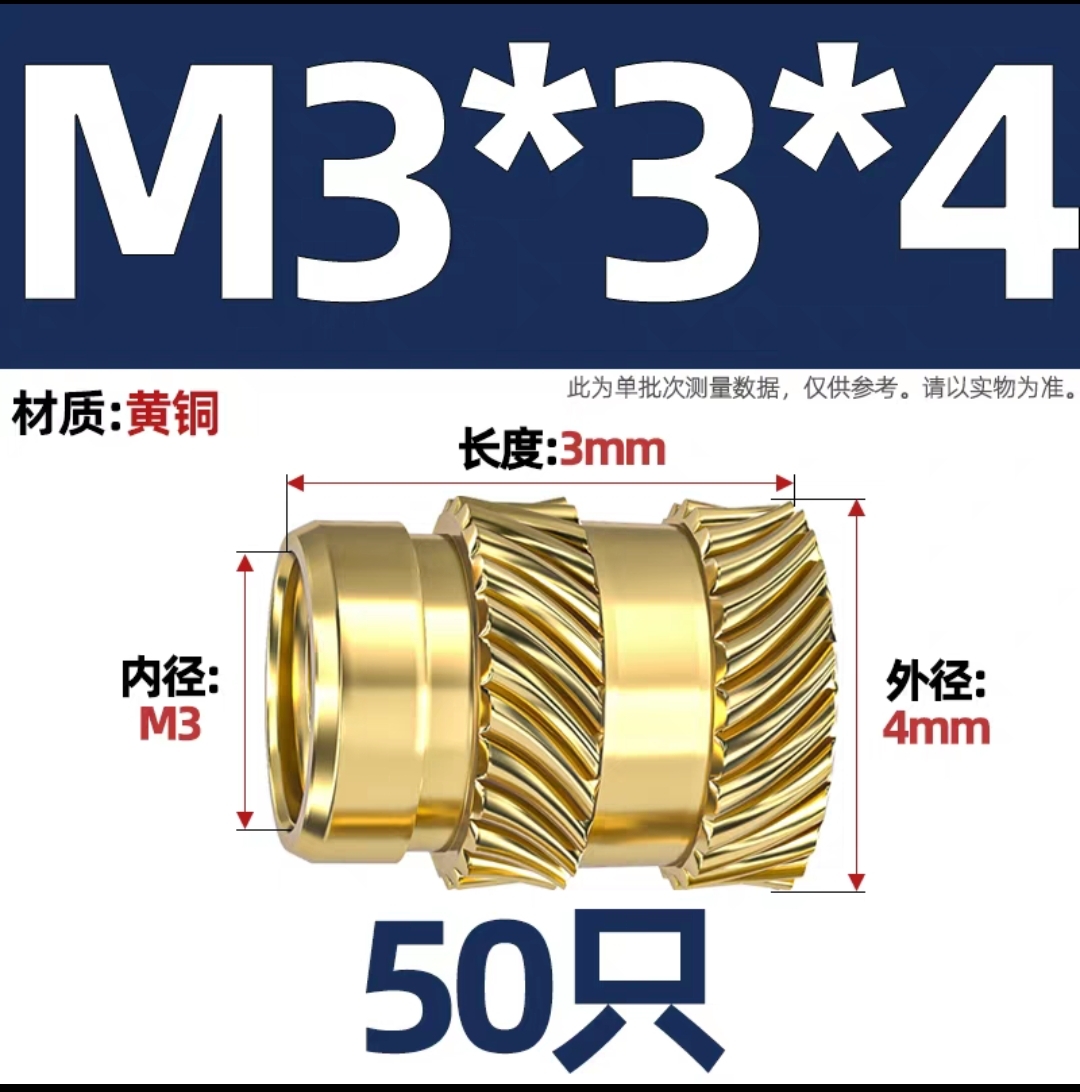

1. 孔径： 这是最重要的参数。孔径应略小于螺母的外径（包括滚花部分）。通常，孔径比螺母外径小0.2mm - 0.5mm为宜。例如，一个外径3.5mm的M3热熔螺母，预留孔径建议在3.8mm。具体数值需根据您的打印机精度和材料收缩率进行微调。
2. 孔深： 孔深应能容纳整个螺母，并额外留有约0.5mm - 1mm的“熔融池”空间。这允许熔融的塑料流入螺母的滚花和顶部，形成机械互锁。
3. 支撑结构： 如果孔位是垂直向上的，可能需要添加支撑。但为了最佳效果，尽量在设计时让孔口朝上，这样可以避免支撑，获得最干净的内壁。

2. 加强结构设计：

1. 凸台： 在孔位周围设计一个加厚的圆柱形凸台，可以极大地增加螺母的抓握面积和结构强度，防止螺母在受力时被拔出或撕裂打印件。
2. 壁厚： 确保孔位周围的壁厚足够，一般建议至少为2-3层厚度，或大于1.5mm。

注意事项：

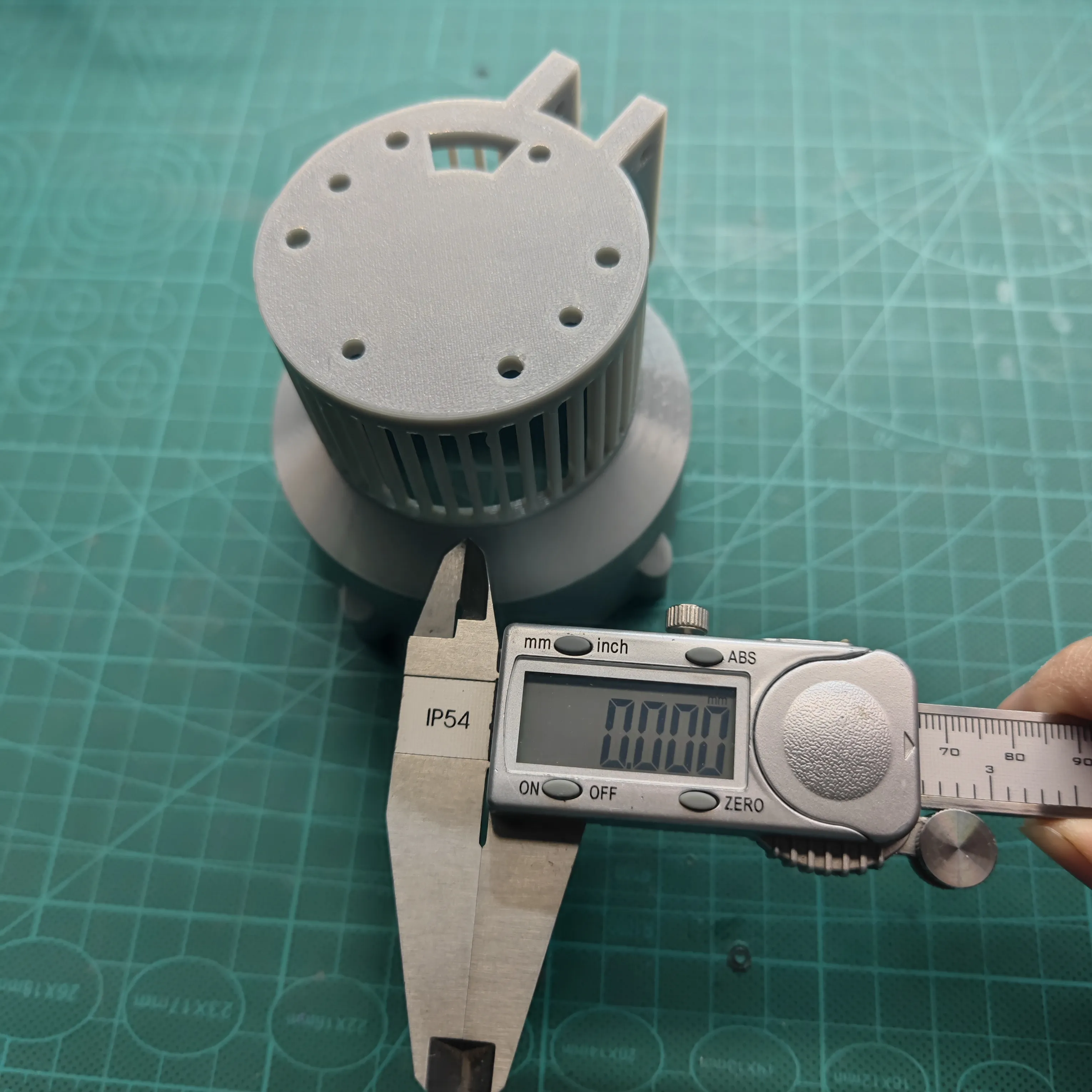

1. 测试打印： 在进行重要项目前，先打印一个带孔的测试块，验证您设计的孔径和深度是否完美匹配您的螺母。
2. 材料收缩： 不同打印材料（PLA, ABS, PETG）的冷却收缩率不同。ABS收缩率较高，可能需要稍大的孔径补偿。

打印完成后，不能立即进行热熔操作。

1. 完全冷却： 确保打印件已经完全冷却至室温。

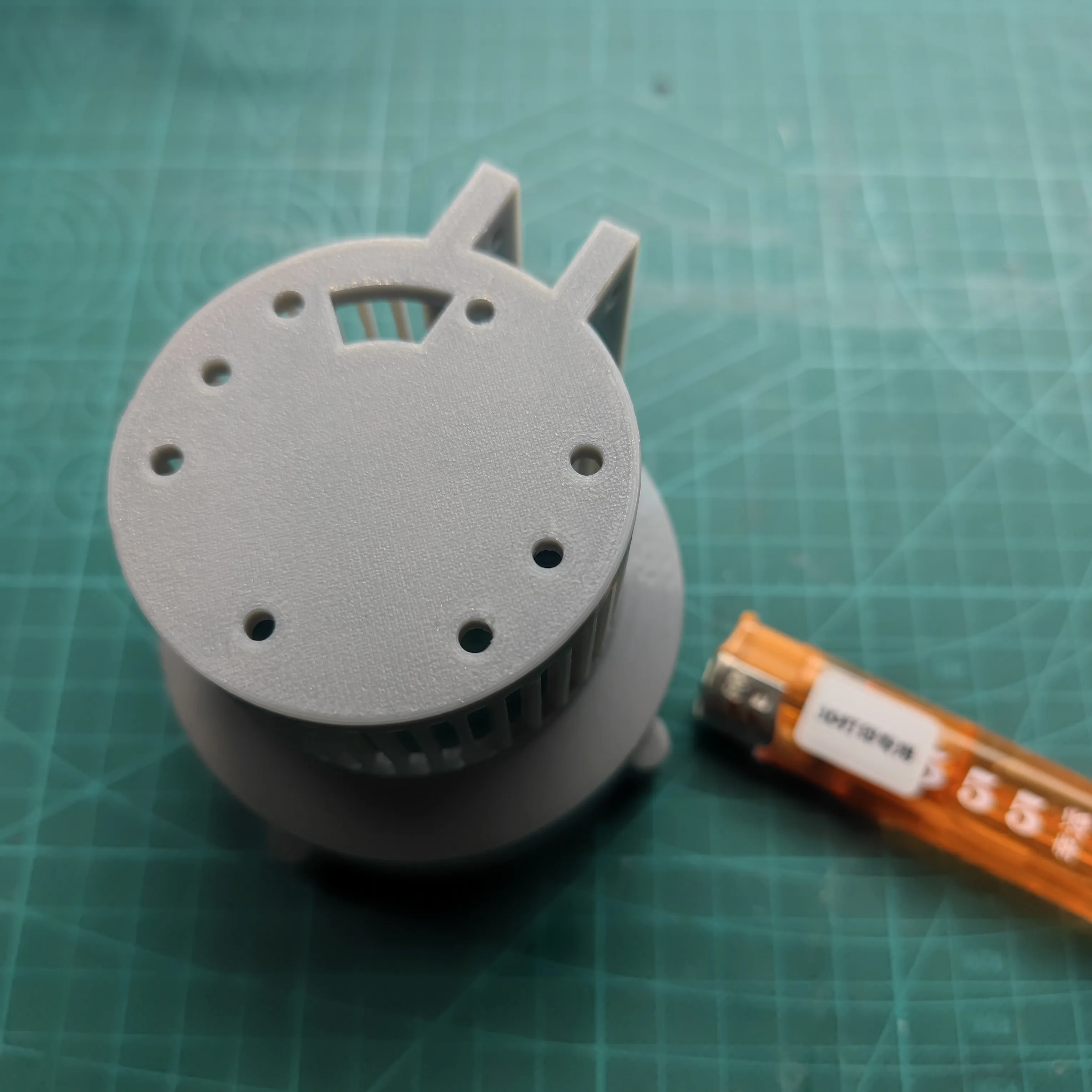

2. 清洁孔位： 使用小钻头、镊子或压打火机，仔细清除孔内的所有支撑材料和线材残留物。确保孔内壁光滑、通畅。
3. 去除毛刺： 用美工刀或砂纸轻轻去除孔口可能存在的拉丝或毛刺，这有助于螺母平稳放置。

注意事项：

1. 清理时动作要轻，避免破坏孔的原始尺寸和形状。
2. 如果孔内有难以清除的支撑，可以考虑使用合适尺寸的钻头进行“扩孔”，但切记只是清理，而不是扩大设计尺寸。

正确的温度是保证融合质量而不烧焦塑料的关键。

1. 温度设定：
2. PLA： 推荐温度 180°C - 220°C。PLA的玻璃化转变温度较低，过高的温度会迅速使其碳化变黑。
3. ABS： 推荐温度 220°C - 260°C。ABS需要更高的温度才能良好熔融。
4. PETG： 推荐温度 220°C - 240°C。PETG介于PLA和ABS之间。

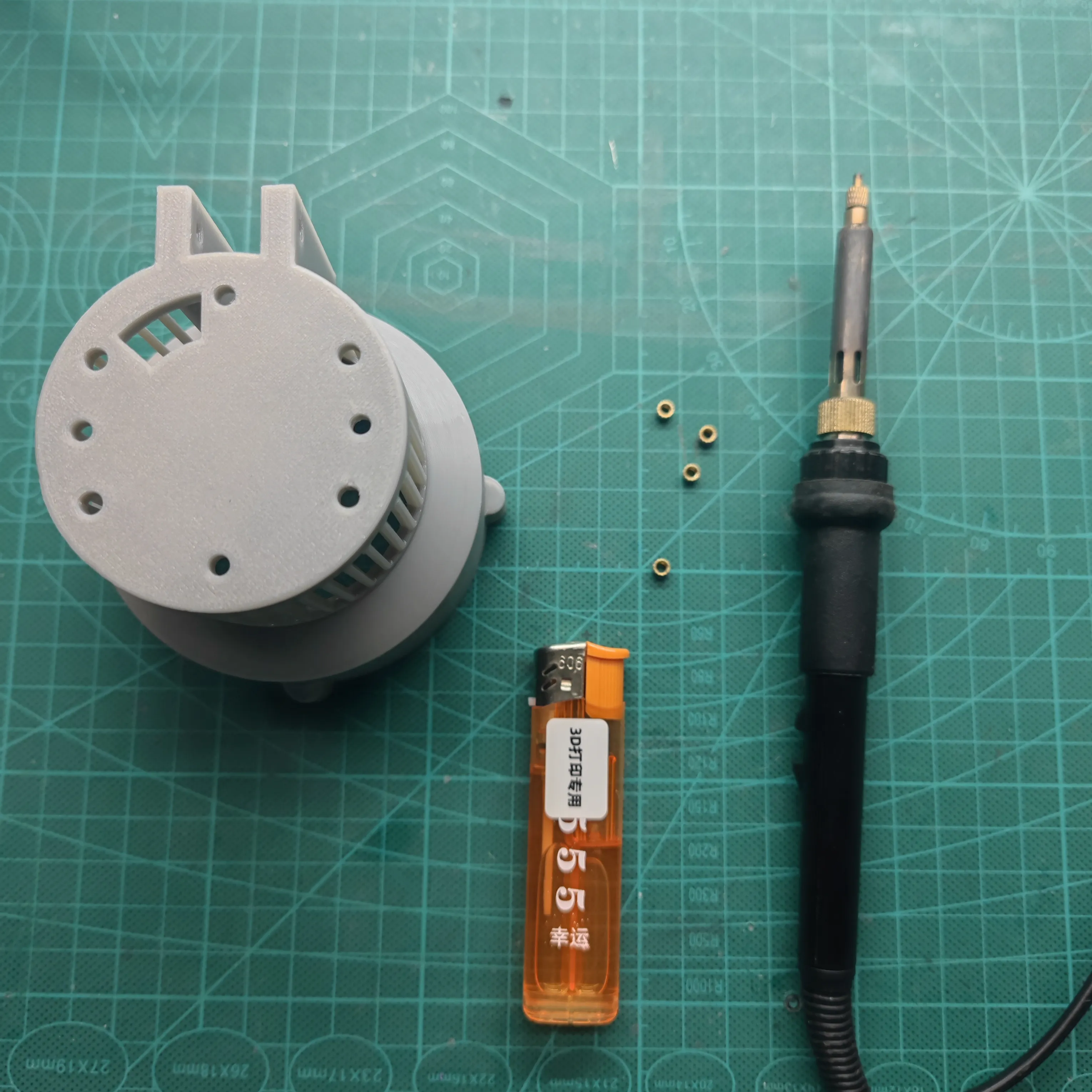

5. 预热与清洁： 将电烙铁接通电源，等待其充分升温至目标温度。用湿润的海绵或钢丝球清洁烙铁头，确保其干净无氧化，以保证最佳的热传导。

注意事项：

1. 宁低勿高： 如果不确定，先从较低的温度开始尝试。温度过低只会导致融合慢，但温度过高会永久性损坏打印件并产生有害气体。
2. 良好通风： 无论温度如何，加热塑料都会产生微量烟雾，请在通风良好的区域操作。

这是实际操作的第一步，需要耐心和稳定。

1. 将打印件平稳地放置在金属块或木板上。

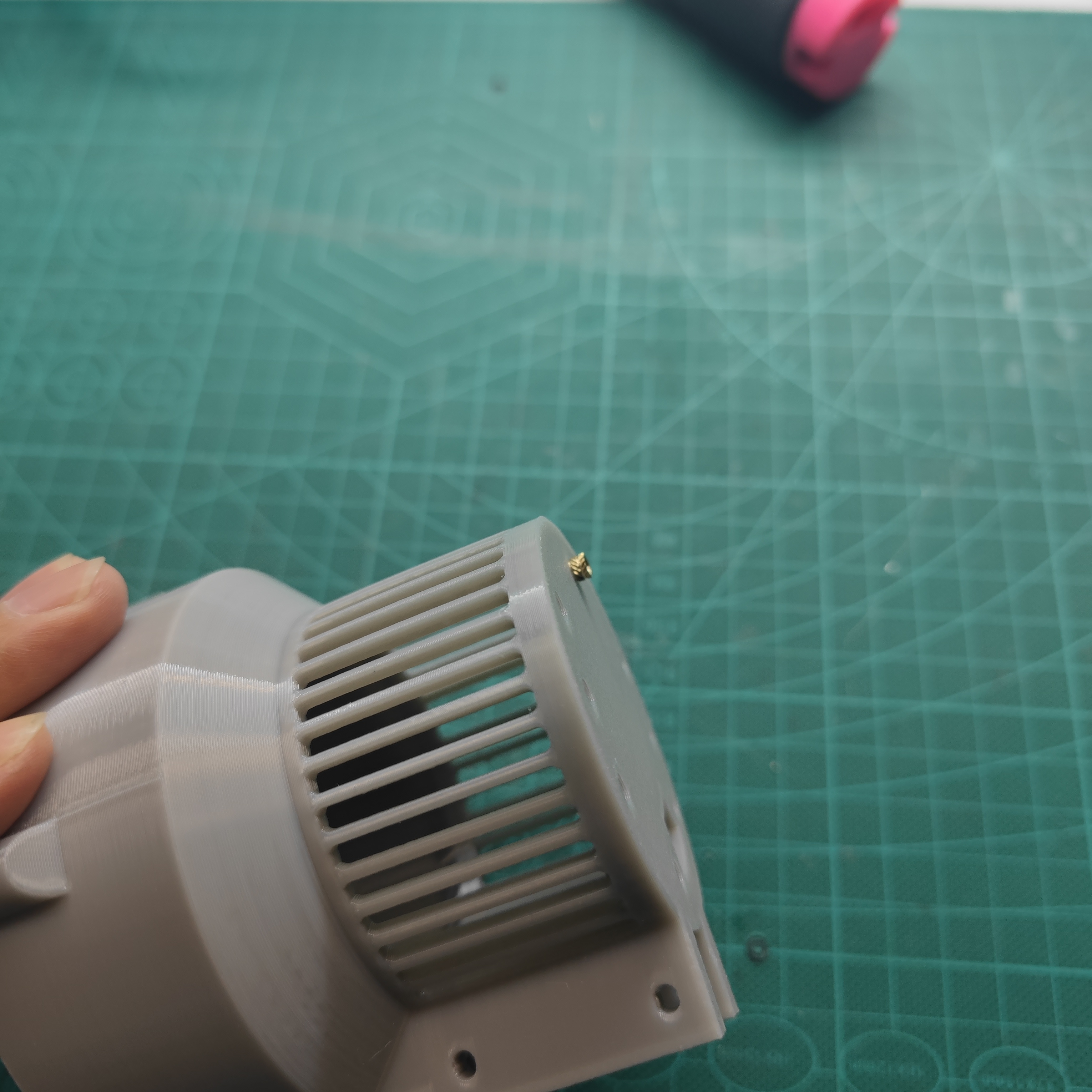

2. 用镊子夹起热熔螺母，将其滚花面朝下放入预留的孔中。滚花是增加摩擦力和结合力的关键。
3. 轻轻按压，确保螺母能够立在孔口，不会轻易倒下。如果螺母直接掉入孔中，说明孔径过大；如果完全放不进去，说明孔径过小。

注意事项：

1. 确保螺母放置绝对垂直于打印件表面。任何倾斜都会导致螺丝拧入困难，并影响最终强度。

这是整个流程中最核心、最需要技巧的步骤。

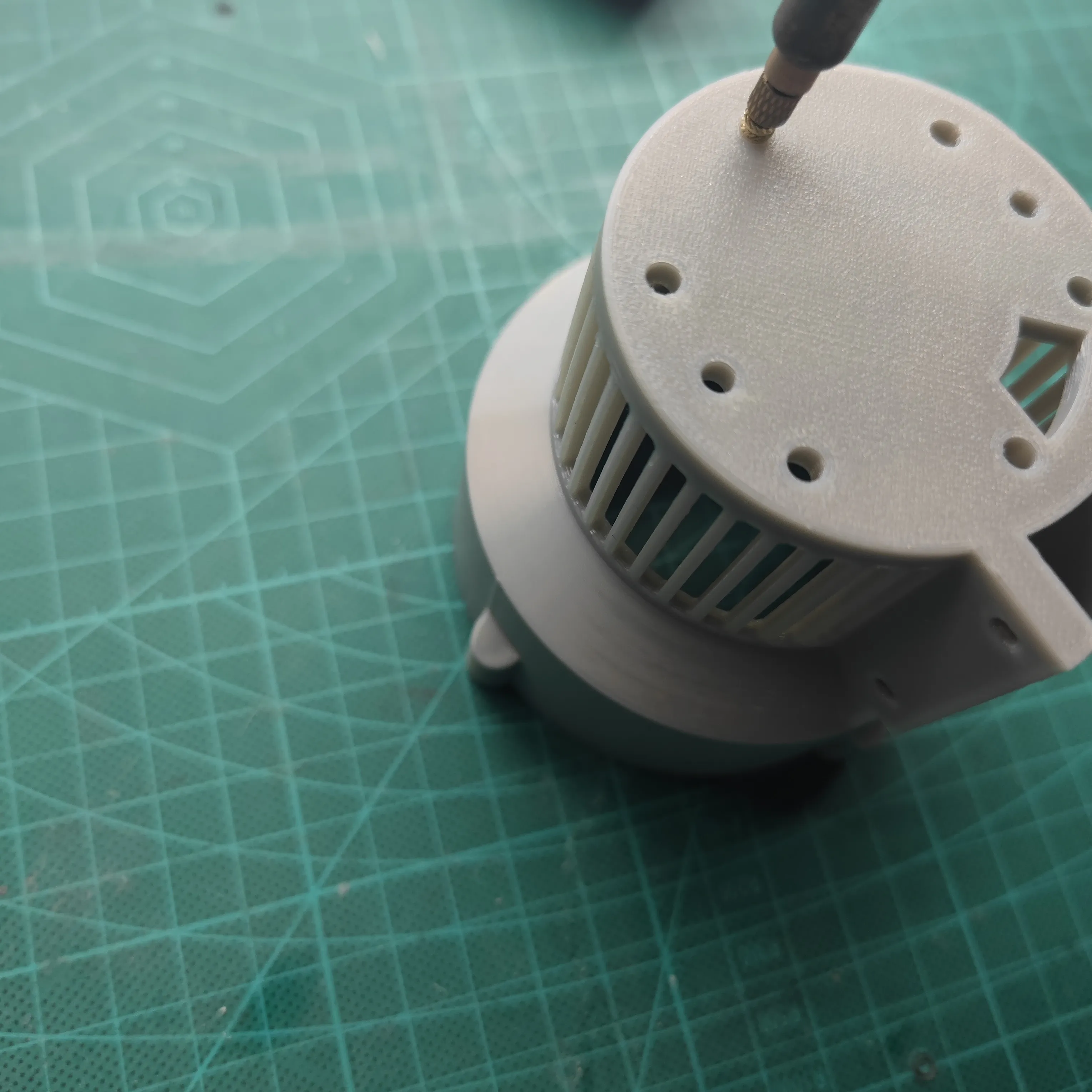

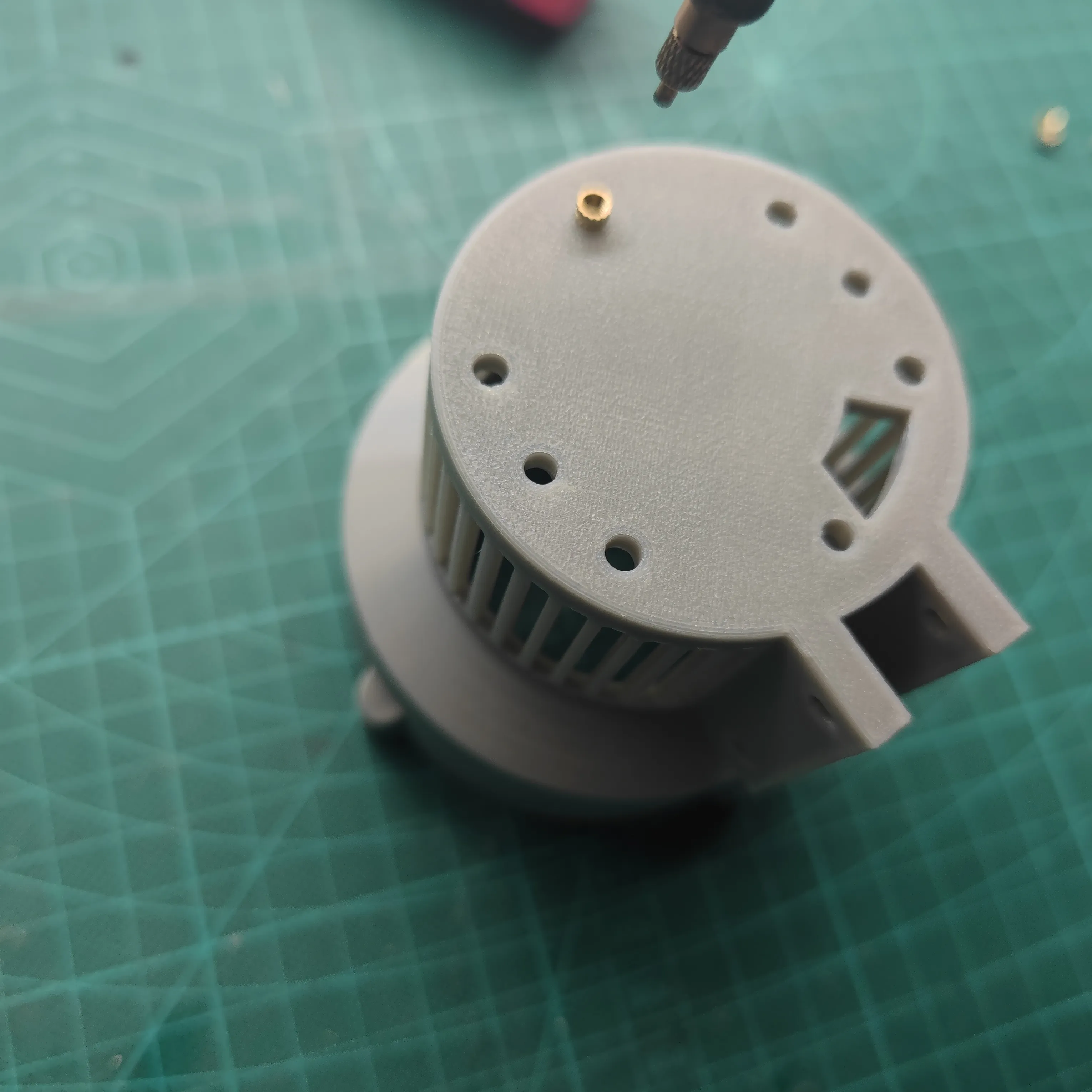

1. 对准与接触： 将预热好的电烙铁头，垂直地、平稳地对准螺母的内螺纹孔。确保烙铁头只接触螺母，尽量不要碰到周围的打印件。
2. 施加稳定压力： 向下施加一个轻柔而稳定的压力。您会看到螺母开始缓慢下沉，同时孔周围会有少量熔融的塑料被挤出。

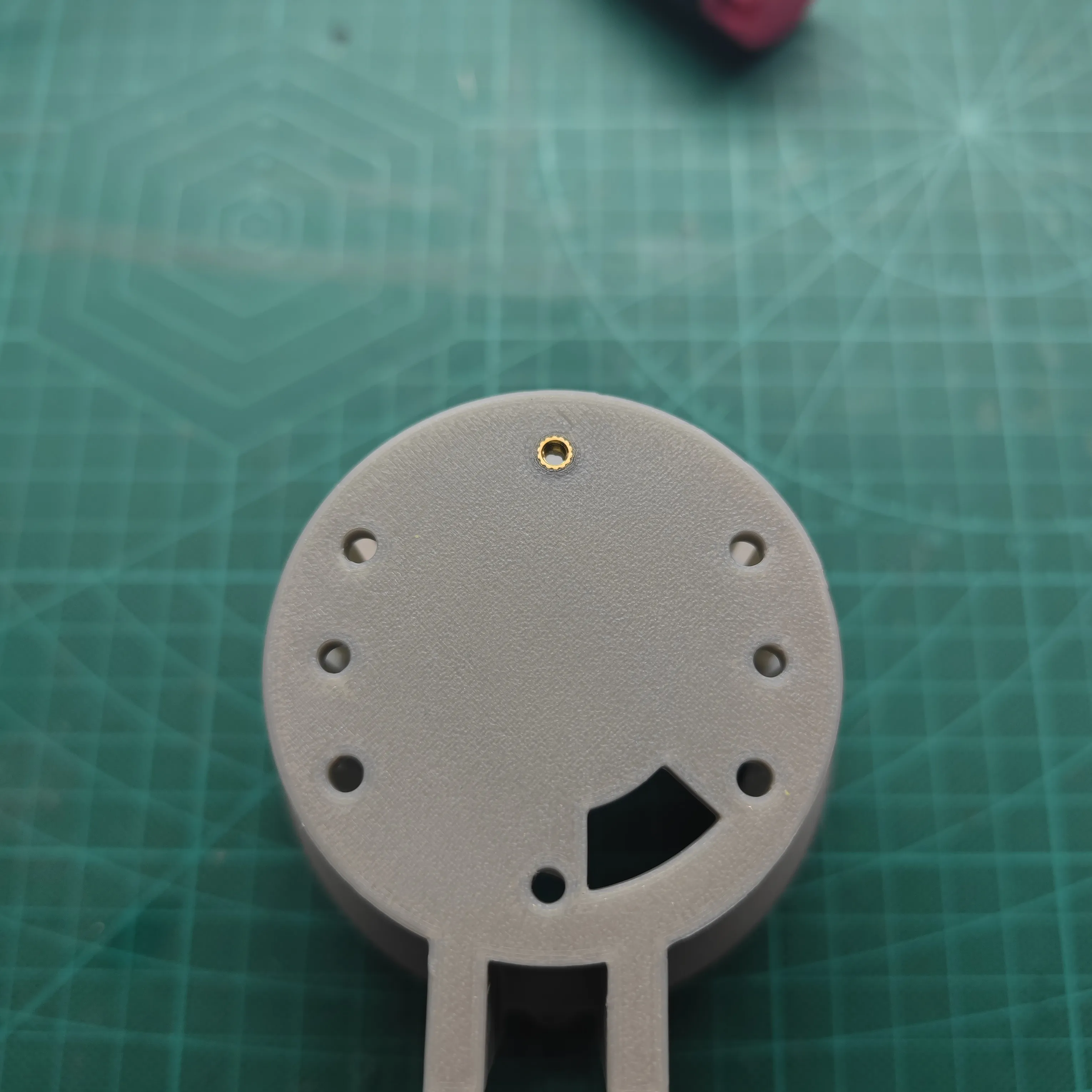

3. 控制下沉深度： 持续加压，直到螺母的顶部与打印件表面平齐或略低于表面（约0.2mm）。可以参考孔位周围的“熔融池”设计，确保熔融塑料能够覆盖螺母顶部。
4. 保持与撤离： 整个过程通常需要 3-10秒。一旦达到目标深度，立即垂直向上提起烙铁头，动作要干脆利落，避免晃动。

注意事项：

1. 压力要轻柔： 压力过大会导致螺母瞬间沉入过深，甚至顶穿打印件的底部。
2. 时间要短： 加热时间过长会使过多塑料降解，产生气泡和黑色碳化物，严重削弱结合强度。
3. 观察塑料溢出： 看到孔周围有一圈均匀的、半透明的熔融塑料溢出是好事，这表明形成了良好的密封和机械锁。

热熔完成后，接下来的几秒钟同样关键。

1. 立即校准： 在塑料尚未完全凝固的几秒钟内，迅速将事先准备好的匹配螺丝拧入螺母中，拧入几圈即可。
2. 双重作用：
3. 校准垂直度： 螺丝可以帮助矫正螺母在最后瞬间可能产生的微小倾斜。
4. 保护螺纹： 防止熔融的塑料流入并堵塞内螺纹。
5. 自然冷却： 将打印件静置在安全处，让其自然冷却至少1-2分钟。不要用水或压缩空气强制冷却，否则会因热应力导致结合处产生裂纹。

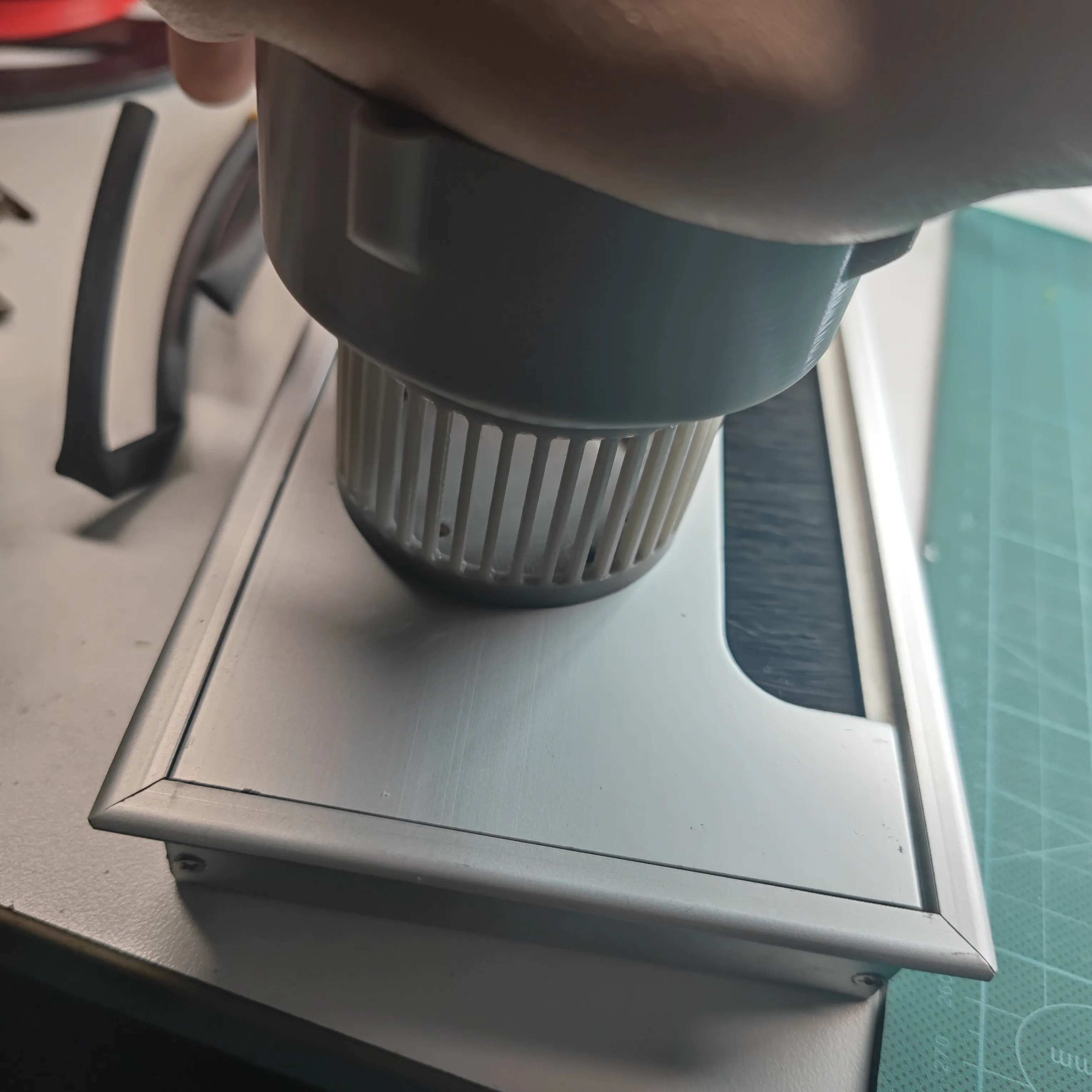

注意，此处使用的是铝合金快速降温。

注意事项：

1. 拧入螺丝时感觉有阻力是正常的，但不应是卡死的状态。如果完全拧不动，说明可能塑料流入了螺纹，或者螺母本身是倾斜的。
2. 冷却过程中不要移动或扰动打印件。

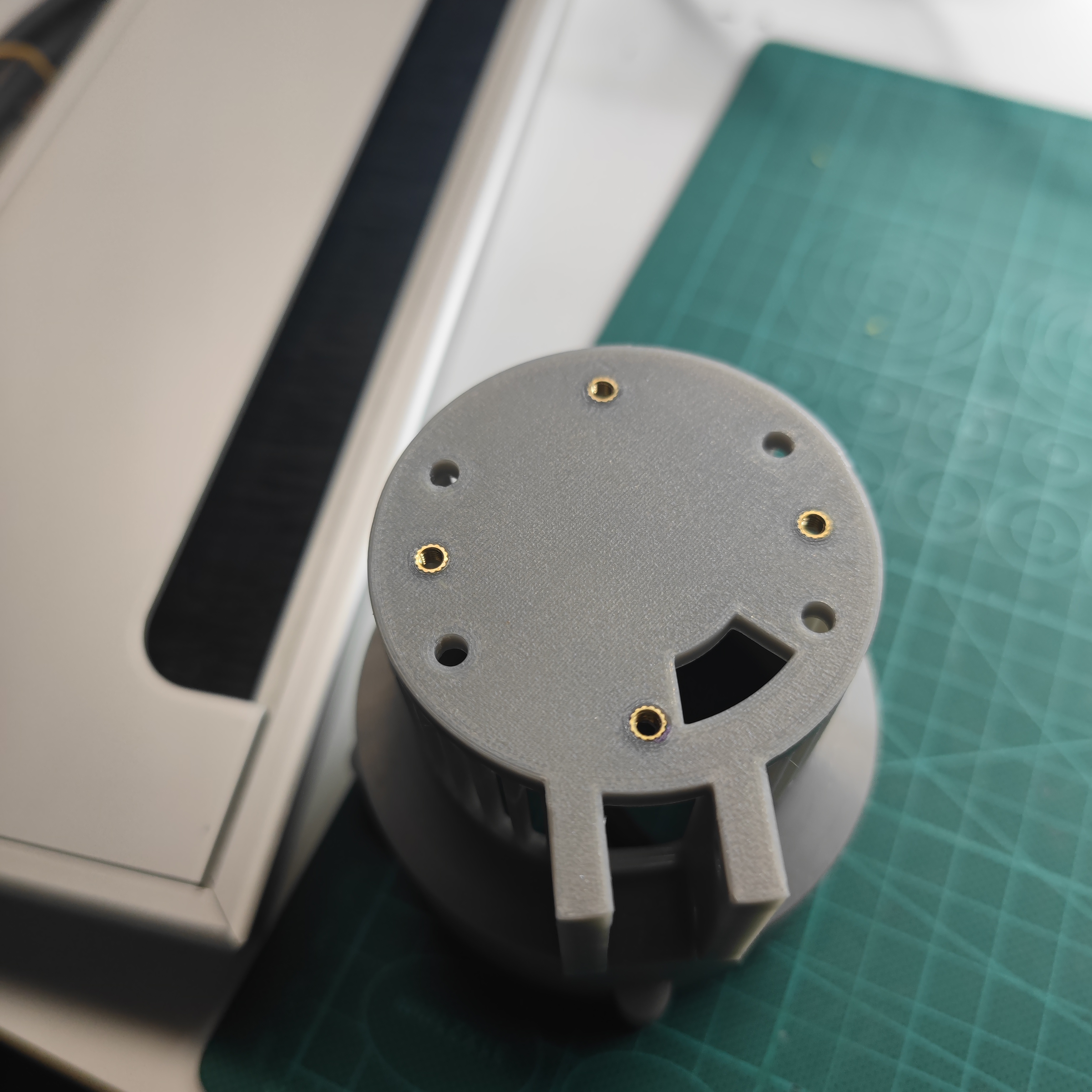

3. 移除螺丝： 待打印件完全冷却后，将校准用的螺丝拧出。
4. 清理溢料： 检查螺母周围溢出的塑料。如果影响美观或妨碍装配，可以用美工刀、镊子或小锉刀小心地将其清理干净。
5. 最终强度测试： 再次将螺丝拧入，感受其顺滑度和紧固感。一个成功的热熔螺母，应该能让你用适当的扭力将螺丝拧紧，并且当您试图将螺母从打印件中拔出时，纹丝不动。

注意事项：

1. 清理溢料时不要用力过猛，以免撬动已经固定的螺母。
2. 如果测试失败（如螺母松动、螺纹损坏），需要分析原因（温度、压力、时间、孔径等），并在下一个件上改进。
