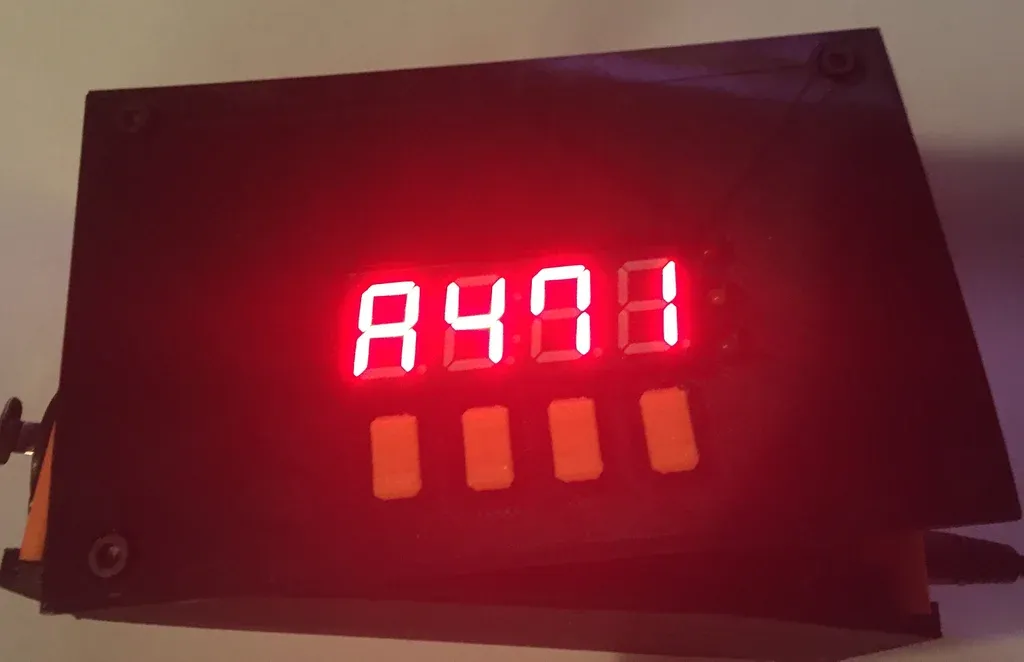

带屏幕和按钮的两线（DMX）接口

DMX选择地址的方法有很多种，但最常用的是使用 DIP 开关或带按钮的显示屏。使用 DIP 开关时，需要 9 个输入引脚（8 个用于地址，1 个用于模式）。

一个看起来更好、功能更丰富的方案是使用 7 段显示屏和一些按钮。这种方法显示屏占用 12 个引脚，按钮占用 4 个引脚，你可能还需要一些状态 LED。这意味着使用 arduino Uno/mini 或类似设备时，几乎没有剩余引脚。

为了解决这个问题，我设计了一个模块，它使用数字接口控制一个 4 位 7 段显示屏、4 个按钮和 3 个状态 LED，并且只使用 2 个数字引脚和 2 个 5V 和接地引脚。除了节省引脚数之外，这个模块本身也是数字的，这意味着您可以告诉它要显示什么，模块会记住。该模块还负责调节显示屏的亮度。

当然，这个模块可以用于您想要的一切，并不局限于与 DMX 灯具一起使用！

该模块的主要部件是 TM1637，它是一个用于驱动 LED 的模块。使用像 Arduino 这样的微控制器，您可以发送字节来控制哪些 LED 需要点亮。该模块还可以使用 PWM 信号调光 LED。无法单独调光 LED。所有组件都放置在定制的 PCB 上，但您也可以使用面包板或原型板。

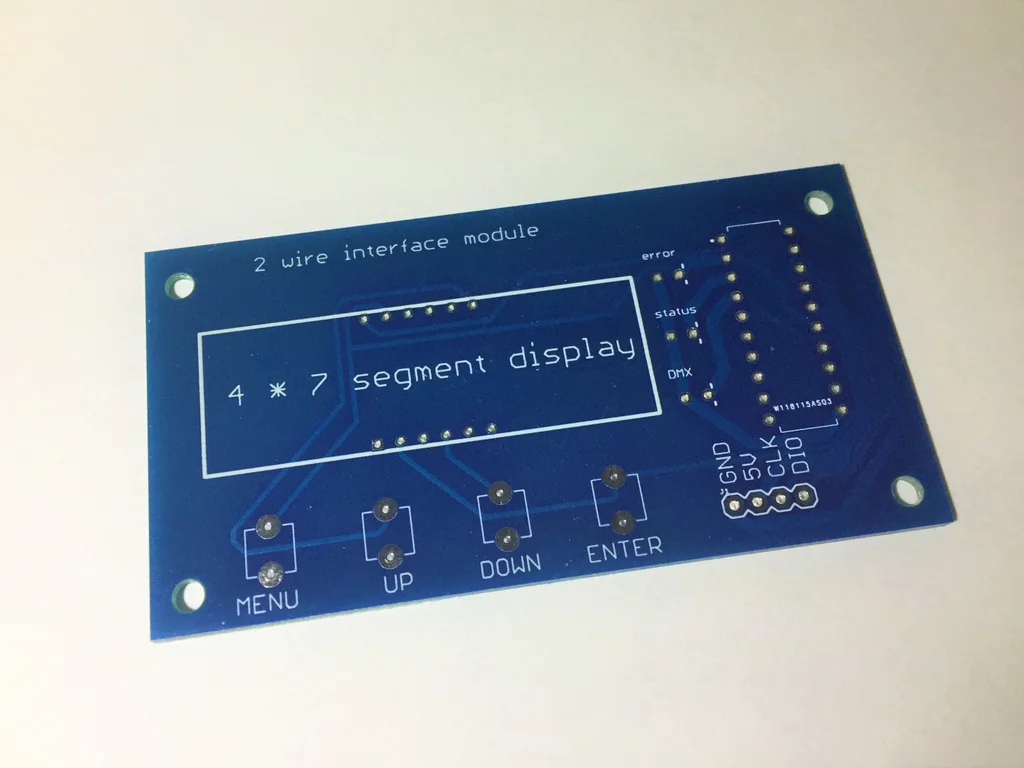

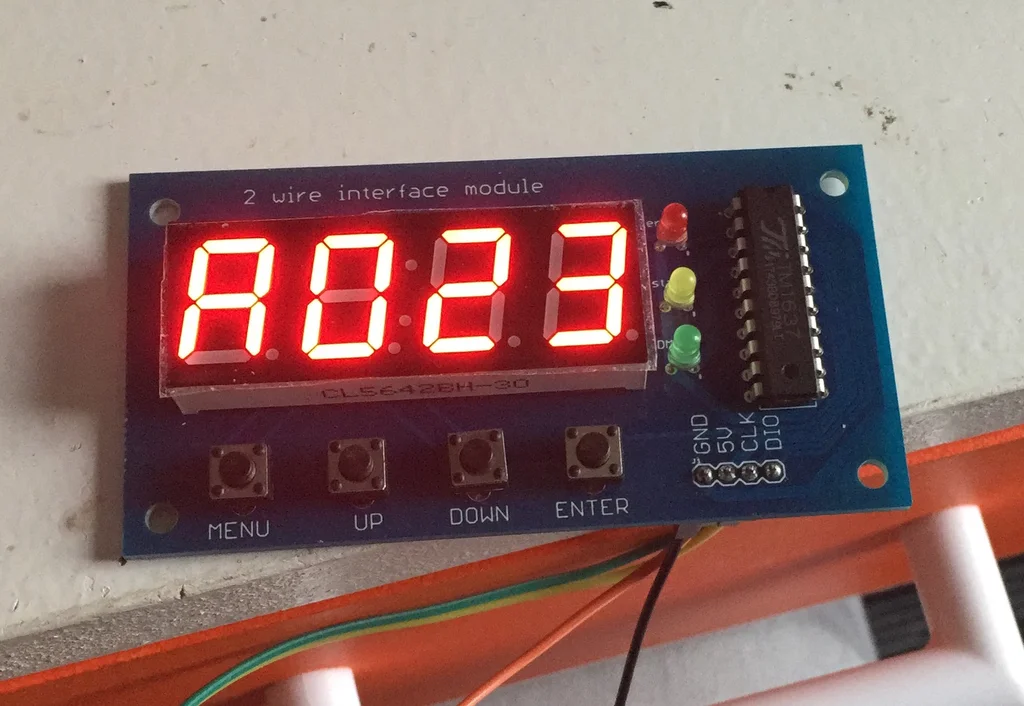

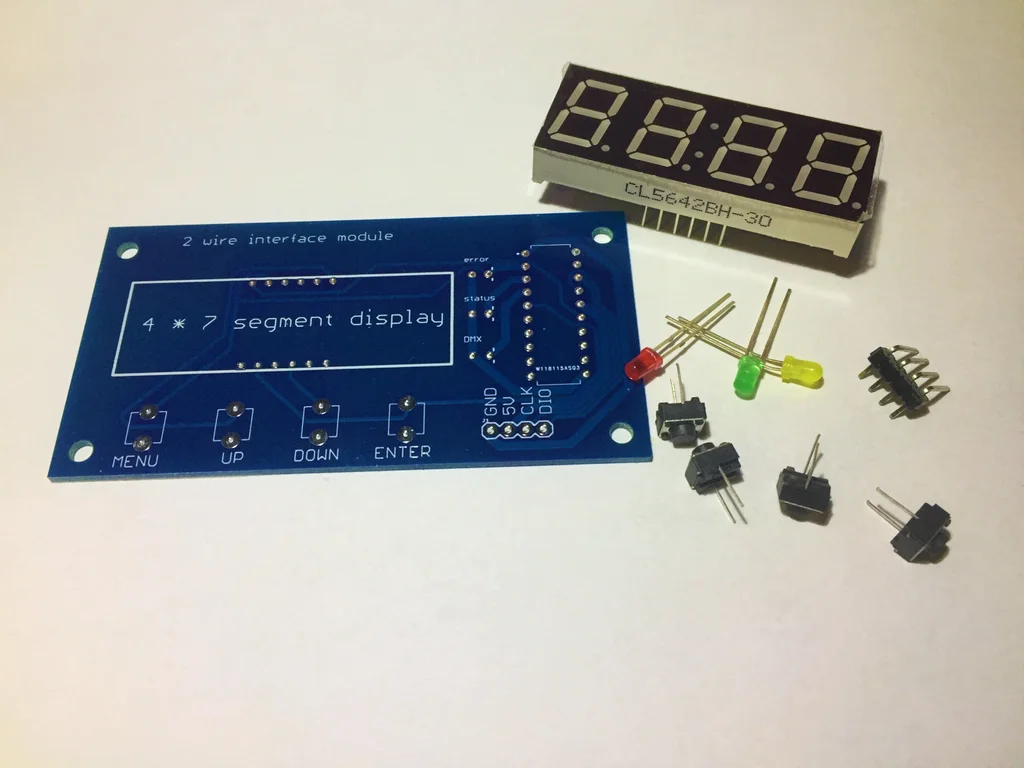

如果您想制作如图所示的产品，您需要：

1 x 接口模块的 PCB https://www.pcbway.com/setinvite.aspx?inviteid=993...

如果您使用此链接，您将免费获得前 10 个 PCB，并支持我的新项目。

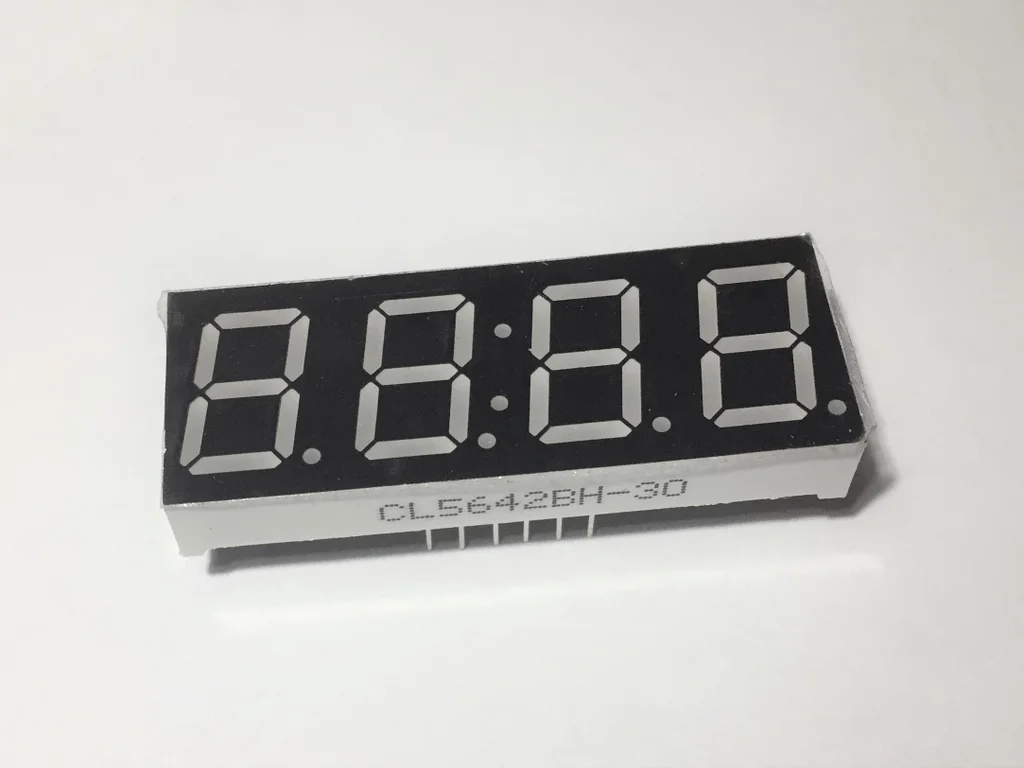

1 x 0.56 英寸 4 位数字显示屏（红色）​​共阳极 12 针 https://www.aliexpress.com/item/2PCS-0-56-4-Digit-...

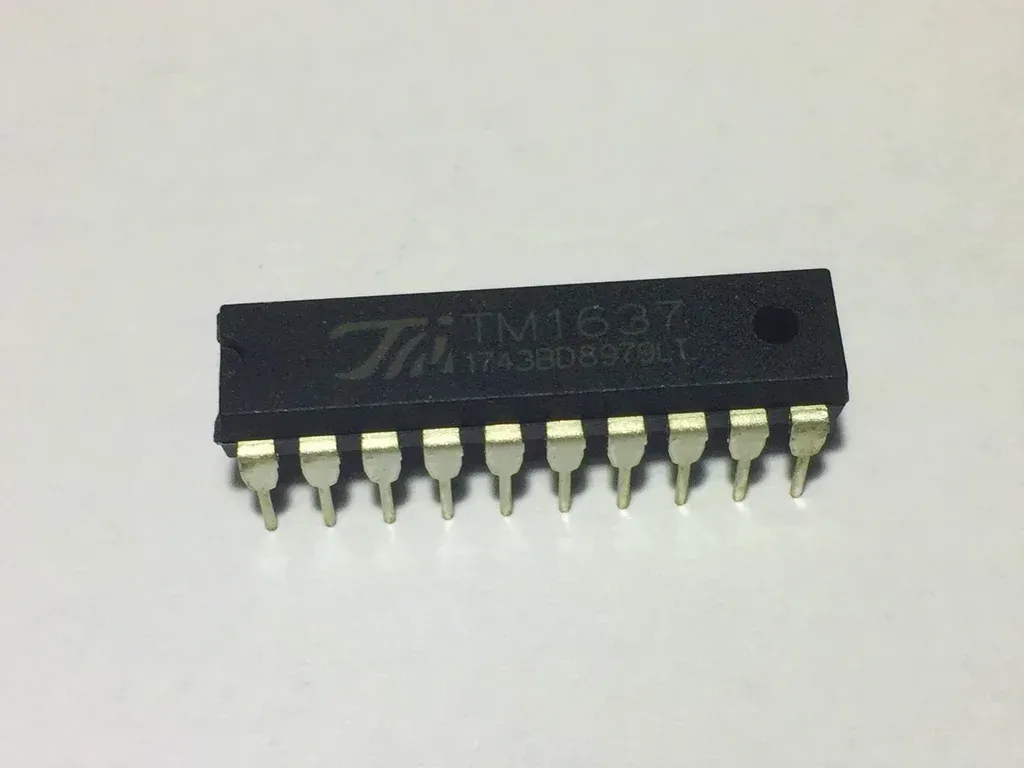

1 x TM1637 DIP https://www.aliexpress.com/item/Si-Tai-SH-TM1637-D...

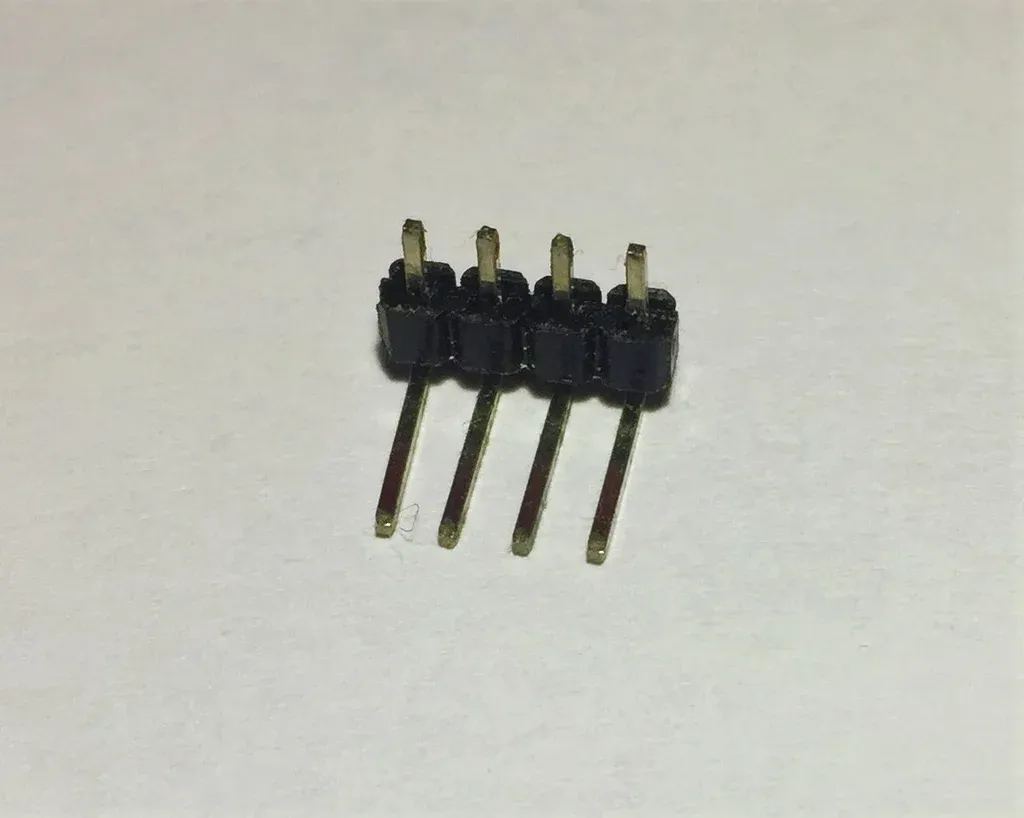

1 x 针头直或 90 度（4 针） https://www.aliexpress.com/item/10Pcs-Lot-40-Pin-2...

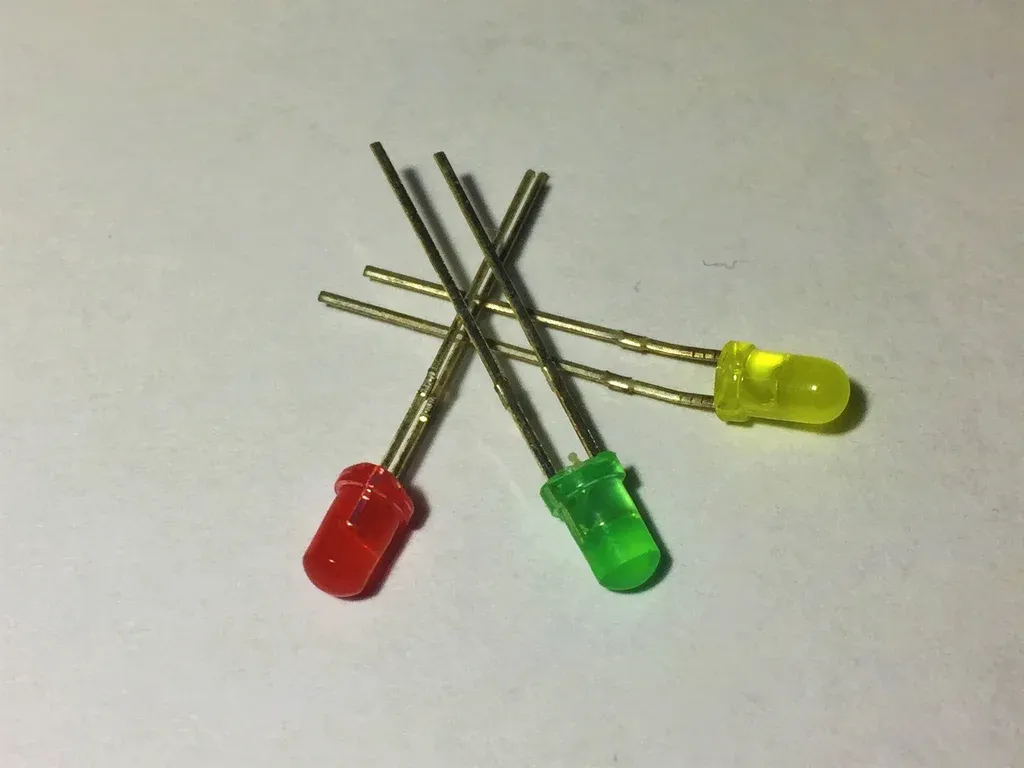

3 x 3mm led，红色、橙色和绿色。https ://www.aliexpress.com/item/5Colors-20PCS-100P...

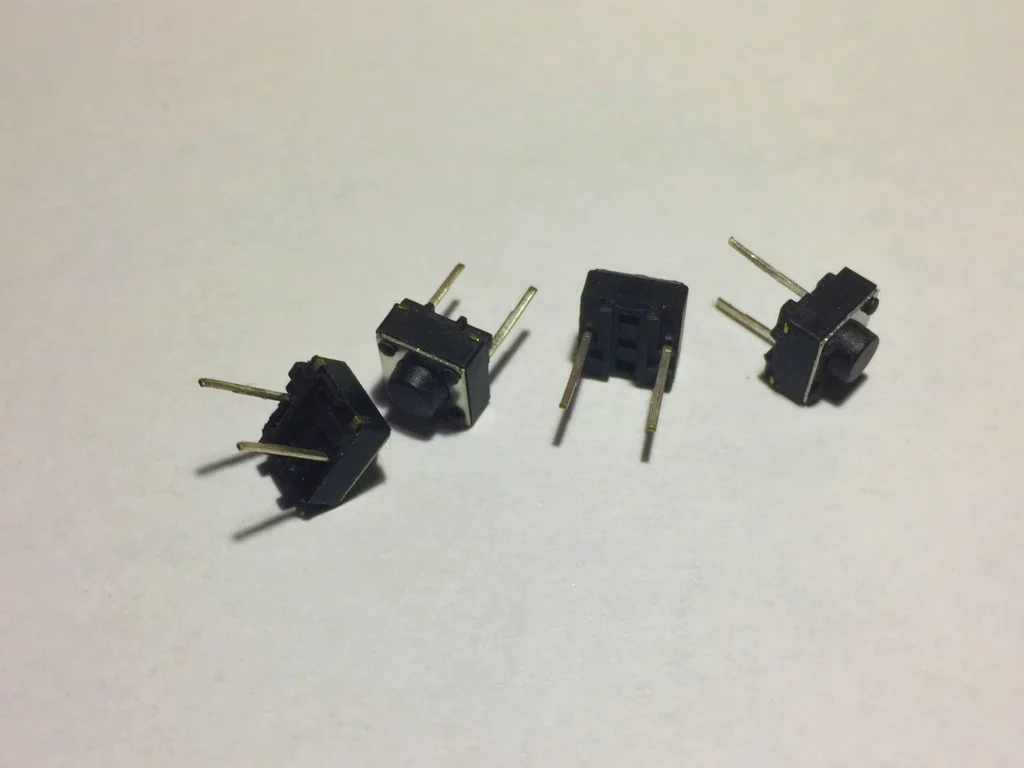

4 x 触觉按钮 2 针https://www.aliexpress.com/item/20Pcs-Middle-2-pin...

此步骤包含 aegle 文件和 gerber 文件。我在这里订购了 PCB：

https://www.pcbway.com/setinvite.aspx?inviteid=993...

通过此链接，您可以免费获得 10 个 PCB 的第一个设计进行尝试，这对我也有帮助，因为当您使用此链接订购时，我会获得一点折扣。

Gerber 文件是由 PCBways 创建的，效果非常好。我订购了 10 块，颜色是蓝色，文字是白色。

您也可以将所有部件焊接到原型板上，而不必使用 PCB。

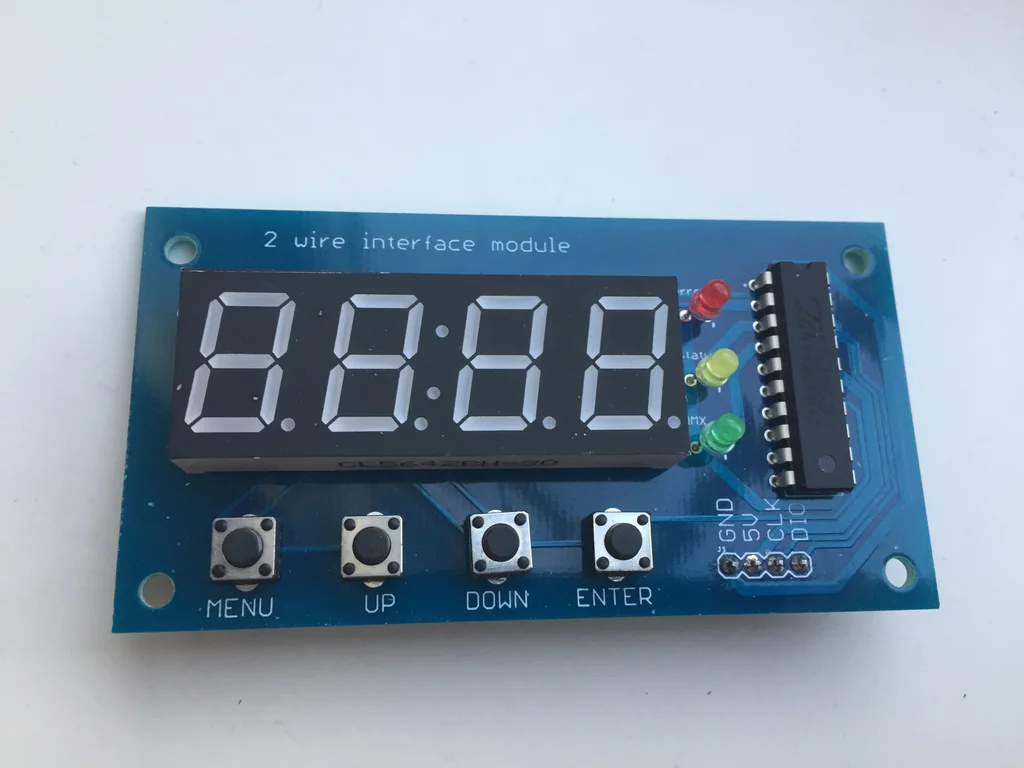

如果您具备一些焊接技能，组装此模块并不难。首先，如果还没有断开排针条上的 4 个引脚，请将其断开。接下来将它们焊接到位，我从排针开始，因为它们在倒置时容易掉落。接下来我焊接了 LED，短引线（负极）在右侧，有标记，新版 PCB 会有 - 符号。焊接完 LED 后，我焊接了 4 个触觉按钮，然后是 TM1637 芯片。引脚 1 在左上方，用一个点标记。我焊接的最后部分是显示屏，孔非常紧，因此需要一些时间。

将所有部件焊接到位后，我修剪了所有引线并检查了错误。

组装完成后，就可以测试模块了。将 5V 连接到微控制器的 5V 电源，将 GND 连接到 GND。CLK 和 DIO 引脚可以在软件中定义，但默认 CLK 引脚为 2，DIO 引脚为 3。

下载代码并将其上传到你的 Arduino。此代码可能也适用于其他微控制器，但尚未测试。

Arduino 代码配置为每 200 毫秒更新一次屏幕并读取按钮。这样做是为了让 CPU 可以用于其他任务。使用上下按钮更改地址，地址将在 2 秒后自动保存。地址存储在 EEPROM 中，并在设置中加载。即使断电，地址也会保留在 EEPROM 中。

可以通过向模块发送一个字节来控制8个LED的状态LED。PCB上只连接了3个LED，但代码允许连接8个。代码未来会进行改进，使LED的开关更加便捷。

按钮连接为键盘矩阵，最多可使用 16 个按钮。目前不支持多按，但如果可能的话，将来可能会添加。

目前我正在开发一个库，以便更轻松地使用这个接口模块，但这可能需要一段时间。

订购并测试了PCB后，我发现了一些小改进。如果您发现任何改进或bug，请在评论区留言。也请解释一下，因为我喜欢学习如何改进我的项目！

目前我正在努力改进以下方面：

1. 在电路板上添加一个小电容器以稳定电压
2. 添加 LED 极性符号
3. 使用更大的孔来显示
4. 为代码编写一个库，使其更容易使用
5. 更轻松地编写打开和关闭 LED 的代码
