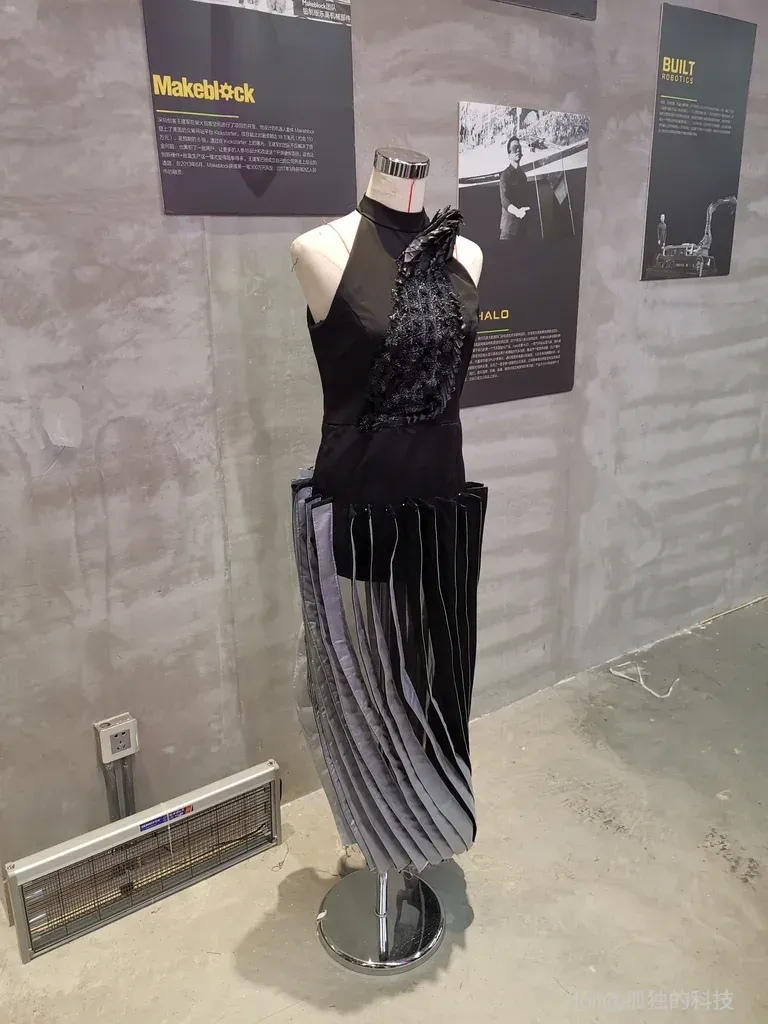

智能连衣裙

如果您的 Arduino 有 USB 连接器，您可以跳过此部分。

Arduino Pro Mini 与大多数普通 Arduino 开发板不同，它没有标准的 USB 接口。它需要通过某种形式的 USB 转串口连接来上传代码并使用串口监视器。

如果您遇到困难，可以参考 push_reset 的其他说明。

SparkFun 5v FTDI适配器是 5v Arduino Pro Mini 的不错选择，我们将在本教程中使用它的变体。

注意：您的 FTDI 适配器应输出适合您的 Arduino Pro Mini 的正确电压。Arduino Pro Mini 有两种型号：5V 和 3V3。请确保您的 FTDI 适配器输出正确的电压，否则可能会导致 Arduino 板卡损坏。SparkFun也提供 3V3 型号的 FTDI 适配器。

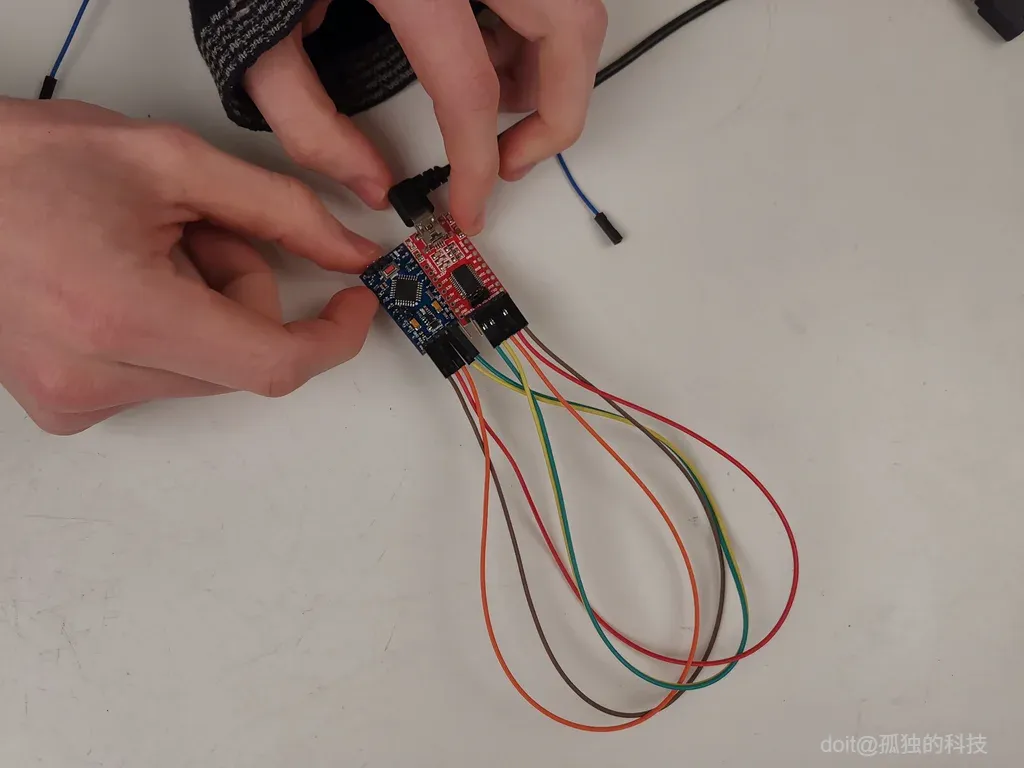

连接电路板

1. Arduino Pro Mini 上的引脚与开发板垂直。重置按钮位于底部，连接引脚位于顶部；这些引脚分别标记为 DTR - TXO - RXO - VCC - GND - GND。

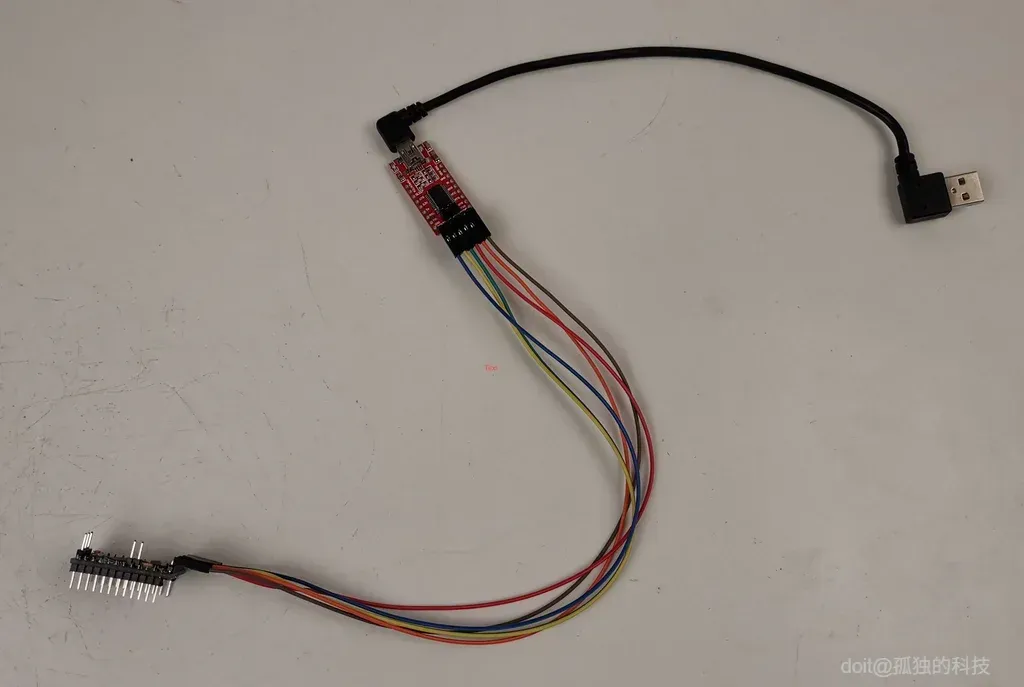

2. 使用 SparkFun 适配器，您只需将 Arduino 滑入开发板底部的引脚即可。这个项目使用的适配器与我推荐的 SparkFun 适配器略有不同，后者需要使用跳线连接 Arduino。

3. 将适配器插入电脑，Arduino 仍然连接在电脑上。Arduino 和适配器应该会亮起。

上传至开发板

1. 连接适配器和 Arduino 后，打开 Arduino IDE

2. 单击“工具”，然后将鼠标悬停在下拉菜单上的“端口”上

3. 从列表中选择 FTDI 适配器，它可能显示为串行设备或 COM 端口

4. 在工具菜单栏上，您需要确保已选择正确的开发板，将鼠标悬停在开发板上并选择“Arduino Pro 或 Pro Mini”

5. Arduino Pro Mini 也提供多种版本，因此您需要指定所使用的处理器。处理器名称通常会在开发板背面标明。处理器名称印在开发板的黑色方块上，我的是 ATMEGA328p。您需要的第二项信息是开发板的电压，该信息应该在开发板背面标明。获得这些信息后，您可以在菜单中选择处理器和电压。

如果您弄错了，不会发生任何问题，只是不会上传任何代码，如果发生这种情况，只需尝试另一个处理器选项，直到您可以上传。

5. 现在，在菜单栏上单击“文件”，然后单击“示例”->“基础”->“Blink”

6. 单击 Arduino 屏幕左上角的向右箭头上传草图。

7. 草图应该正确上传，并且 Arduino 上的灯应该开始持续闪烁

Arduino 和其他微控制器无法追踪当前时间。为了使我们的项目能够保持当前时间，我们将使用Seeed Grove - RTC。

在本教程中，我们将使用 Makuna 的 RTC。该库可从 Arduino 库管理器获取，我们将通过这种方式下载所需的文件。您也可以从GitHub访问该库。

安装方法

1.打开Arduino应用程序

2. 导航至 Sketch -> 包含库 -> 管理库

3. 在搜索框中输入“RTC Makuna”，它应该是唯一的结果

4. 安装库并等待一切完成。

电路板设置方法

在这个项目中，我们使用了不带 Grove 接头的普通 Arduino，我们抓住了几个 Grove 到引脚连接器电缆，以便与我们的电路板连接并进行原型设计。

如果您的开发板带有 Grove 接口，例如Seeeduino或 Grove Shield（例如适用于 Arduino Mega 的Grove Shield ），则可以直接使用包装盒中的线缆连接开发板。请参阅本教程获取更多帮助。

如果您像我一样，只有一个普通的 Arduino，请继续阅读。

注意：A4 和 A5 是 Arduino Pro Mini 的 i2c 引脚，它们在不同主板上位于不同的引脚，因此请确保检查您是否有

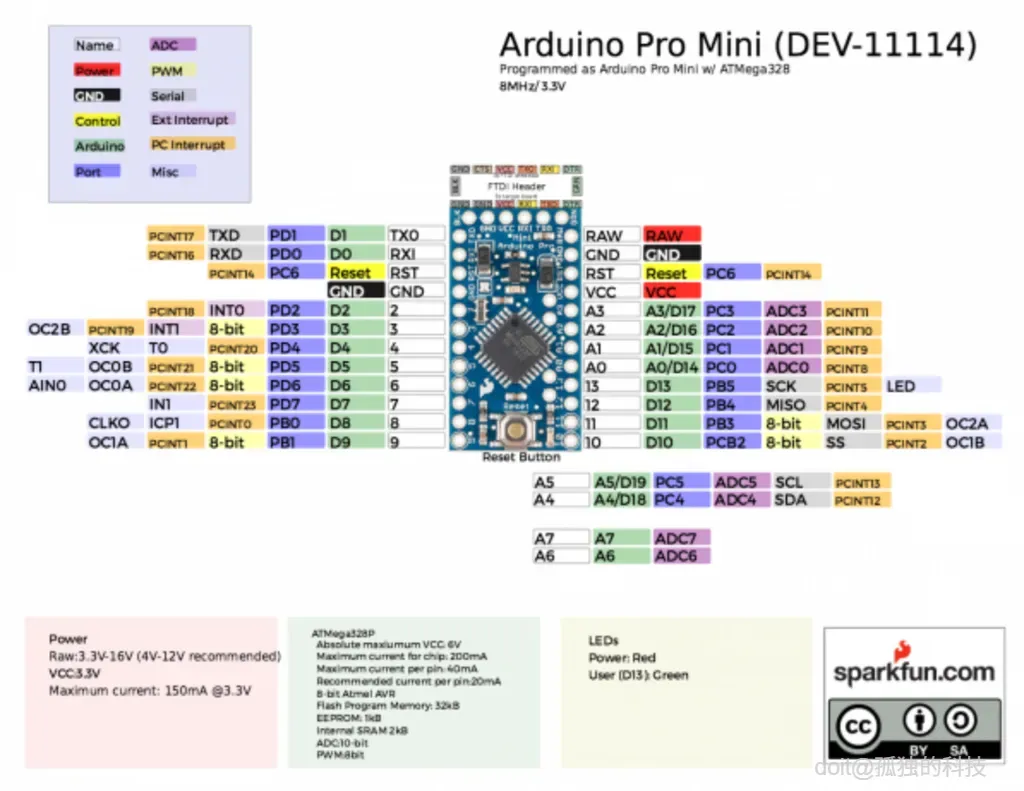

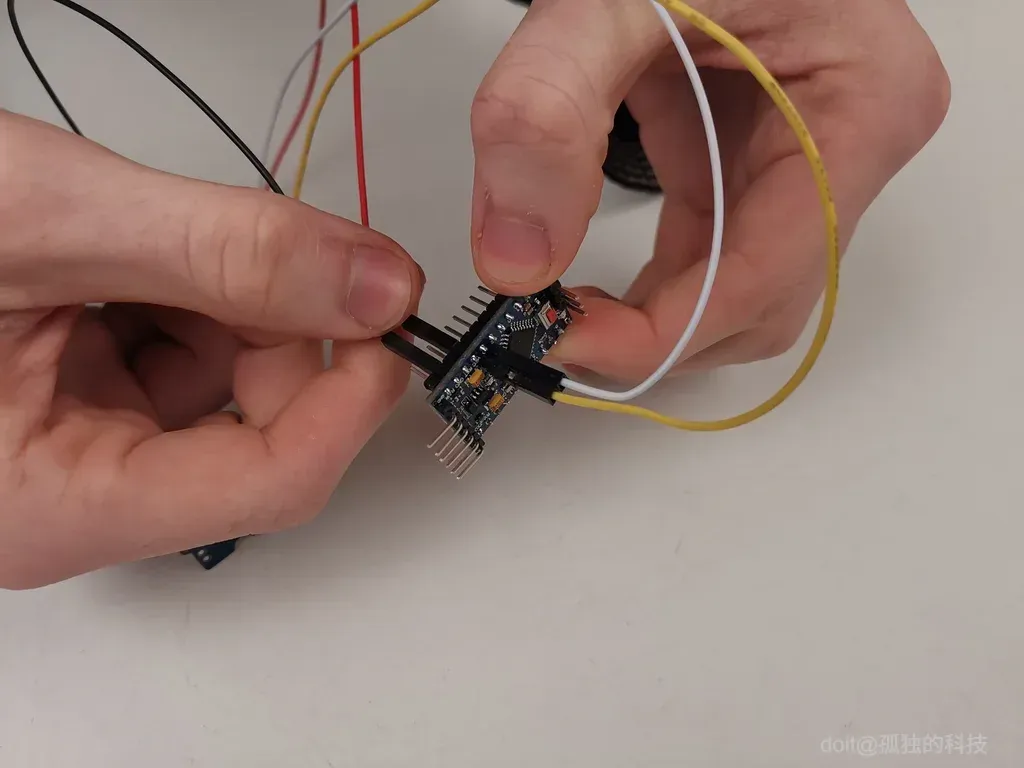

1. Arduino Pro Mini 有两个 i2c 引脚，分别为 A4 和 A5，A5 是 SCL 连接，A4 是 SDA 连接 -参见此参考图片

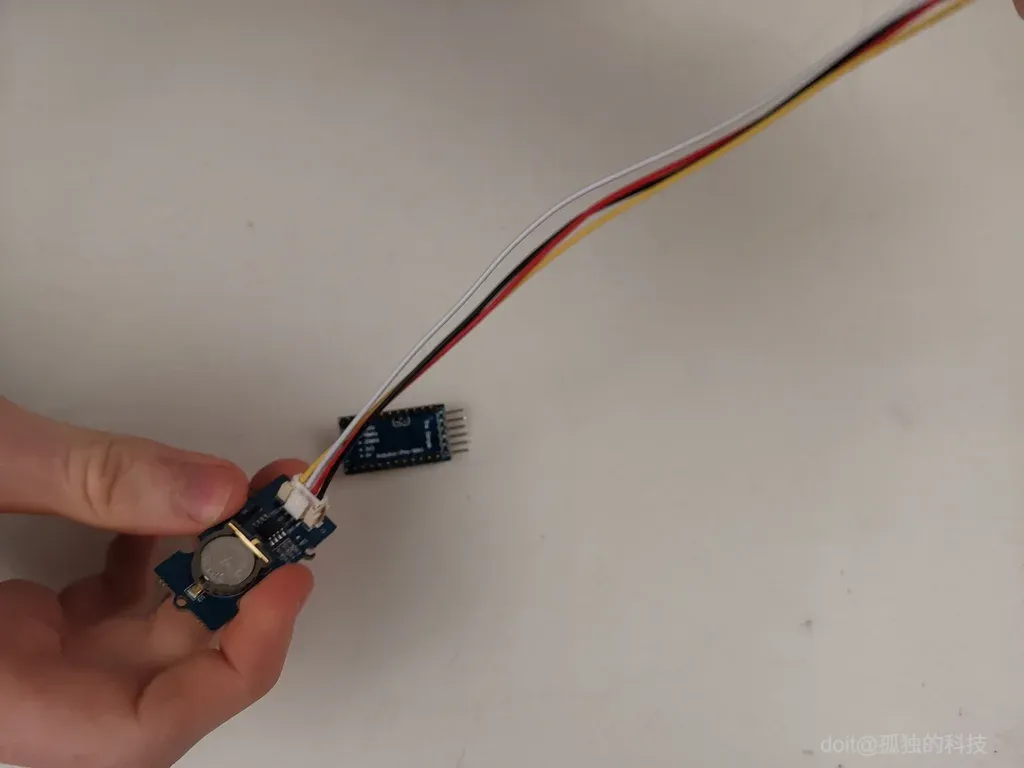

2. 将Grove 连接至 4 针分离器，将 Grove 端插入 RTC 时钟。

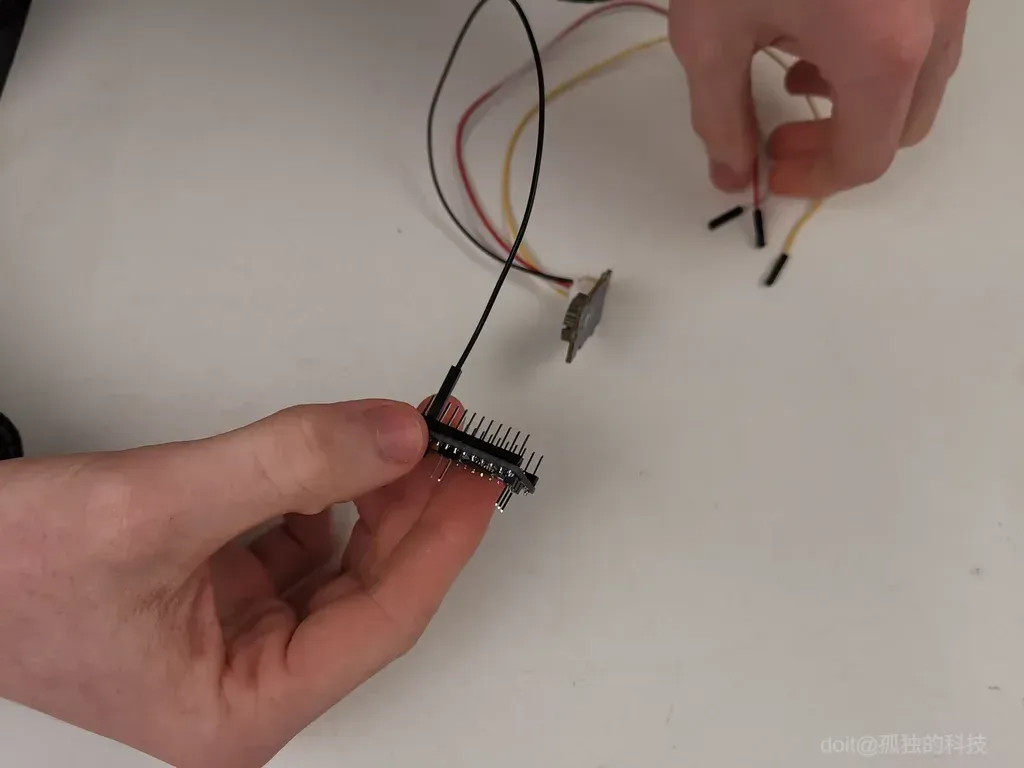

3. 将红色电缆连接到Arduino 上的5v 或 vcc引脚

4. 将黑色电缆连接到 Arduino 上的一个接地端，标记为 GND。

5. 将黄色电缆连接到 A5，将白色电缆连接到 A4。

测试电路板

现在您已准备好上传一些代码，如果您在此阶段遇到困难，请参阅上一张有关上传到 Arduino Pro Mini 的幻灯片。

安装 Makuna 的库后，还安装了许多可用于测试设备的示例。

1. 在菜单栏上，单击“文件”，然后单击“示例”

2. 列表底部是 RTC Makuna，将鼠标悬停在此选项上，然后从列表中选择 DS1307_Simple。

3. 点击屏幕左上角的水平箭头，将代码上传到 Arduino。如果上传过程中遇到任何问题，请参考上一步。

4. 现在要查看开发板的输出，请通过点击 Arduino 屏幕右上角的放大镜，或点击“工具”，然后点击“串行监视器”来打开串行监视器。如果没有输出，或者屏幕上打印出奇怪的字符，则很可能是所选的波特率不正确，请在串行监视器屏幕右下角，点击出现“波特”字样的位置。Arduino Pro Mini 的默认波特率为 57600，从列表中选择该波特率，屏幕上应该会显示文本。正确的时间应该会显示出来。

常问问题

时钟输出在 165 左右有所波动。这通常是因为电路板电压不足。我发现 5V 的电路板比 3V3 的电路板运行更顺畅。如果你有 3V3 的电路板，我建议你选择 Pro Mini 的 5V 版本，或者提高电压。

其他资源

1. Adafruit 开发板与 arduino 连接指南

温度传感器的安装与 RTC 时钟的安装大致相似。在本教程中，我们将使用Seeed Grove 温湿度传感器。Seeed提供了一个教程，但它需要您有一块 Arduino 的开发板，而本教程中我们并没有用到它。

安装方法

1.打开Arduino应用程序

2. 导航至 Sketch -> 包含库 -> 管理库

3. 在搜索框中输入“TH02”，它应该是唯一的结果

4. 安装库并等待一切完成。

电路板设置方法

假设您有一条像这样的 Grove 分离器电缆。

注意：A4 和 A5 是 Arduino Pro Mini 的 i2c 引脚，它们在不同主板上位于不同的引脚，因此请确保检查您是否有

1. Arduino Pro Mini 有两个 i2c 引脚，分别为 A4 和 A5，A5 是 SCL 连接，A4 是 SDA 连接 - 参见此参考图片

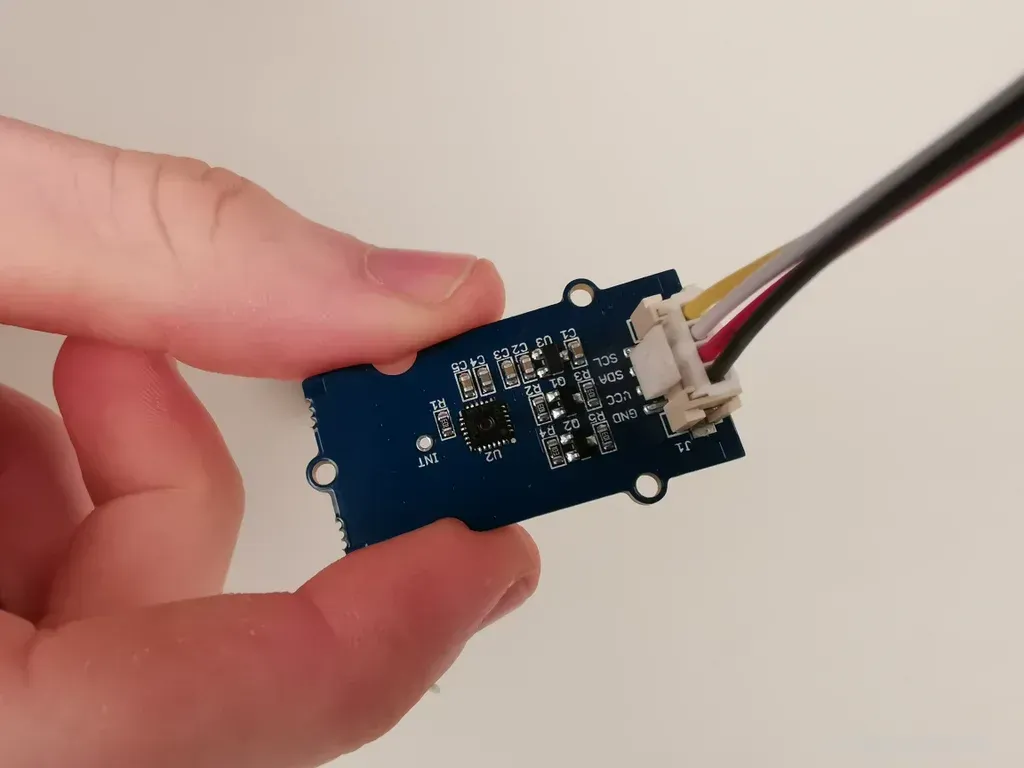

2. 将 Grove 连接到 4 针分线器，将 Grove 端插入温度传感器

3. 将红色电缆连接到Arduino 上的5v 或 vcc 引脚

4. 将黑色电缆连接到Arduino 上的一个接地端，标记为 GND。

5. 将黄色电缆连接到 A5，将白色电缆连接到 A4。

测试电路板

1. 在菜单栏上，单击“文件”，然后单击“示例”

2. 列表底部将显示“Grove Temper Humidity TH02”，将鼠标悬停在此选项上并选择演示

3. 点击屏幕左上角的水平箭头，将代码上传到 Arduino。如果上传过程中遇到任何问题，请参考上一步。

4. 现在您想要查看开发板的输出，请按 Arduino 屏幕右上角的放大镜打开串行监视器，或者单击“工具”，然后单击“串行监视器”。

常问问题

如果没有输出，或者屏幕上打印出奇怪的字符；很可能是所选的波特率不正确，请在串口监视器屏幕右下角，点击出现“波特”字样的位置。Arduino Pro Mini 的默认波特率为 57600，从列表中选择该值，屏幕上应该会出现文本。应该会显示正确的时间。

这件衣服上的伺服器将用于切换褶皱的颜色。在这个项目中，我们使用了 TowerPro 5010 伺服器，可从Adafruit 购买。

伺服电机所需的电流消耗比 Arduino 电机高得多，而且大多数 Arduino 电机在伺服电机负载时无法承受这种电流波动。伺服电机必须由 Arduino 外部供电，以确保 Arduino 的电压不会波动。

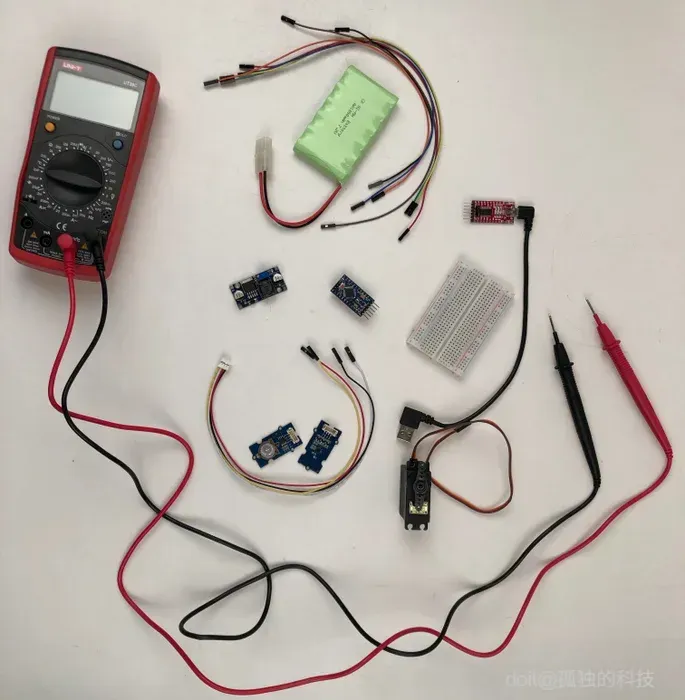

要求

- 直流-直流变压器 - 我们使用了 LM2596 电路板 - 这将确保伺服电机的输出电压稳定。它还能将任何输入电压降低到我们设定的所需电压。

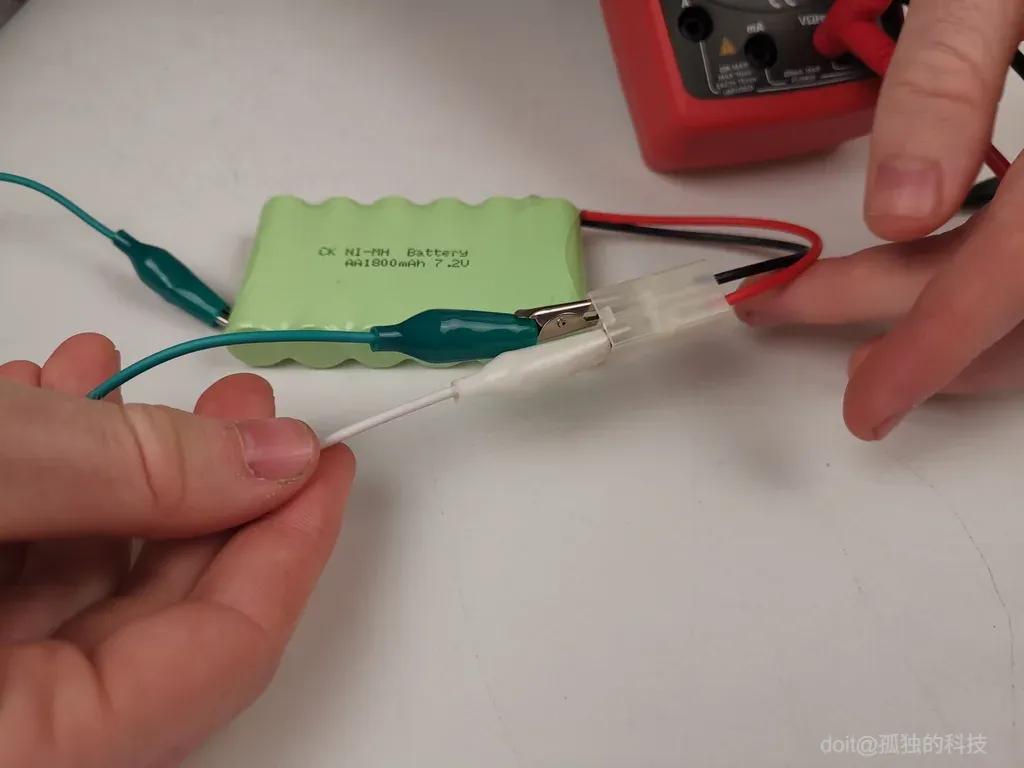

- 外部电源 - 我们使用了 7.2v 2000mah 电池

- 平头螺丝刀

- 万用表测量直流到直流变压器的输出电压

- 跨接电缆

- 面包板

外部电源

外部电源应大于5v，可以由电池供电。

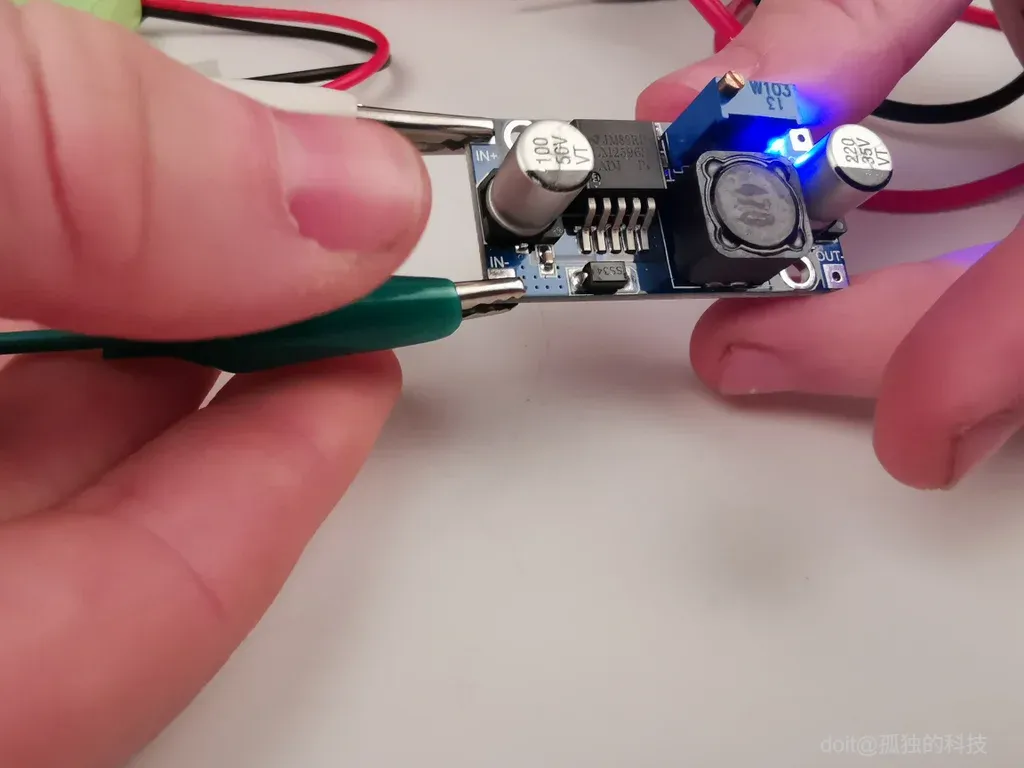

设置变压器

1. 将外部电源的正极和负极连接到 DC-DC 变压器的输入引脚

2. 打开万用表并将其设置为电压设置

3. 将万用表的触点连接到变压器的输出

4. 现在拿出你的螺丝刀。

5. 伺服器的最大电压为 6v，万用表上的读数应低于此值

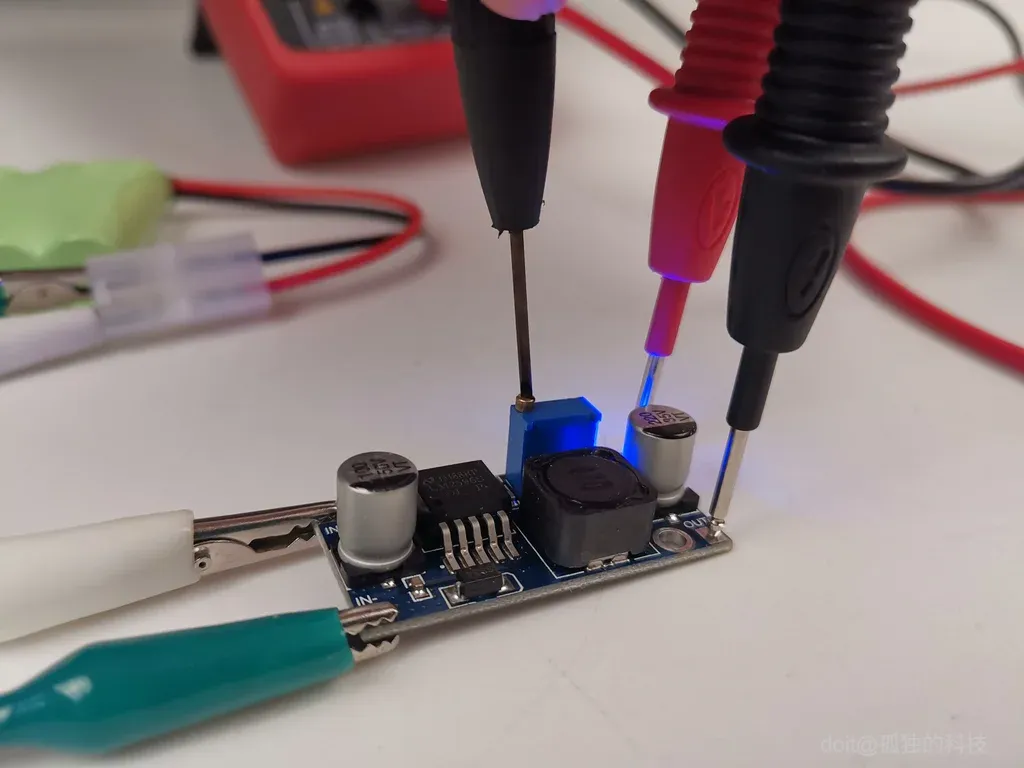

6. 旋转变压器上的金色旋钮，直到万用表读数低于 6v，尝试接近 6v 但不要超过它

连接伺服器

1. 拿出你的 Arduino，将其中一个接地引脚连接到面包板上的负极轨。

2. 连接变压器的负极输出并将其连接到面包板上的同一导轨。

3. 取出舵机，将其接地引脚（黑色或棕色）连接到同一导轨。舵机、外部电源和 Arduino 必须共用同一接地。

4.变压器正极输出接舵机电源（红色）。

5. 将伺服器上的白色/黄色信号针脚连接到 Arduino Mini Pro 上的针脚 9

测试电路板

1.打开Arduino IDE

2.点击菜单栏上的File->Examples->Servo->Sweep

3. 上传到 Arduino，伺服器应该可以前后移动

该过程的最后一步是将所有这些结合在一起，以便通过温度和时钟传感器触发伺服器。

最终代码可以在我的GitHub上找到。
