立创不规则面板的制作方法

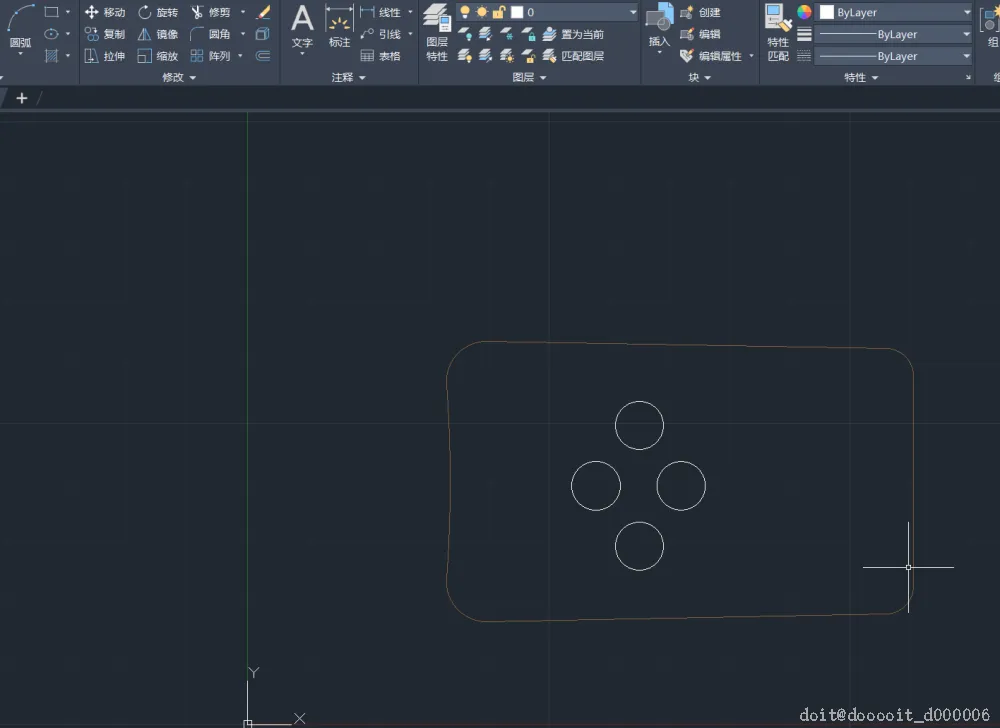

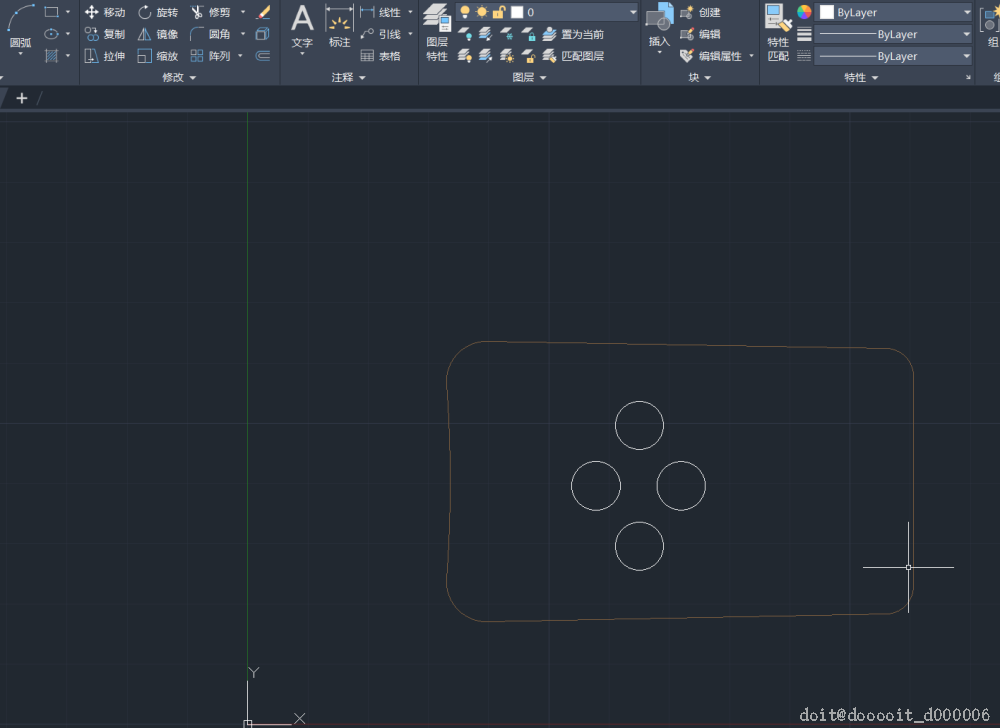

在AutoCAD进行外形尺寸的设计非常便捷，我们可以在autocad中通过线条绘制出面板的外形，还可以为随后的文字图片，按键位置等绘制辅助线。

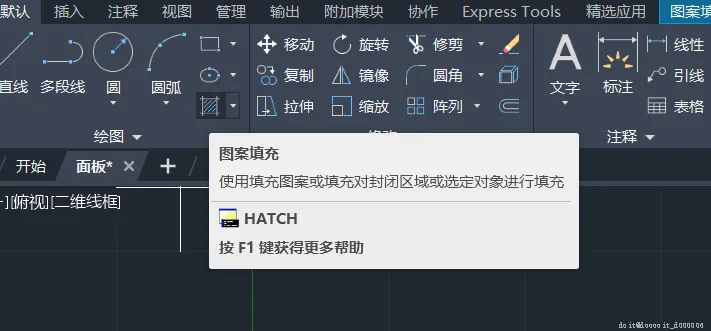

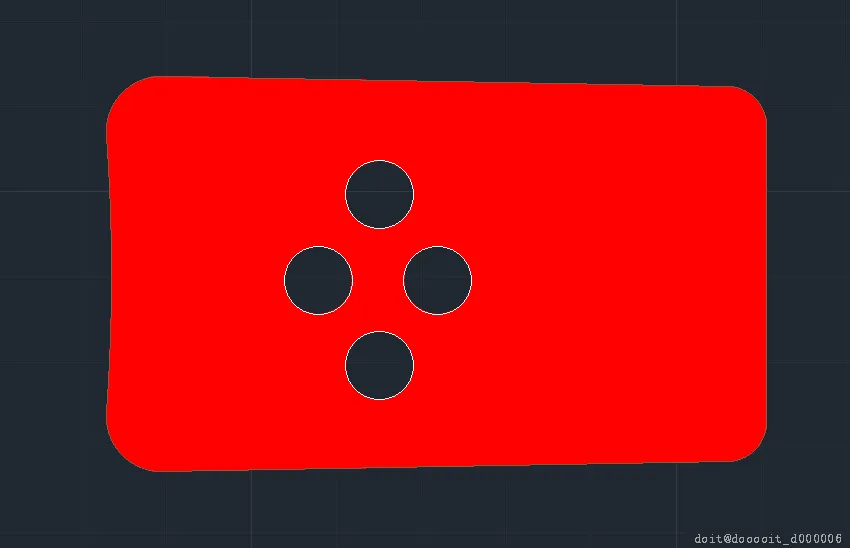

使用图案填充功能填充外框，这个步骤是为了使曲线导入立创EDA后为封闭图形，以便进行填充底色。新建一个图层进行填充操作。

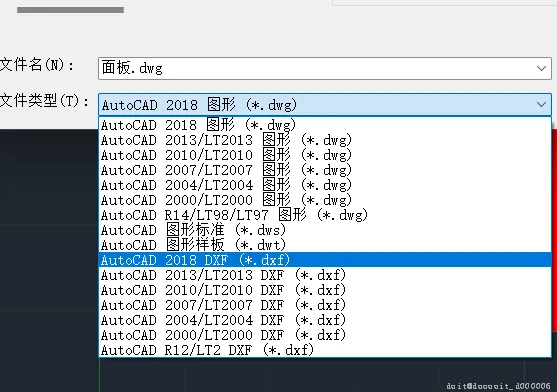

将文件导出为DXF格式

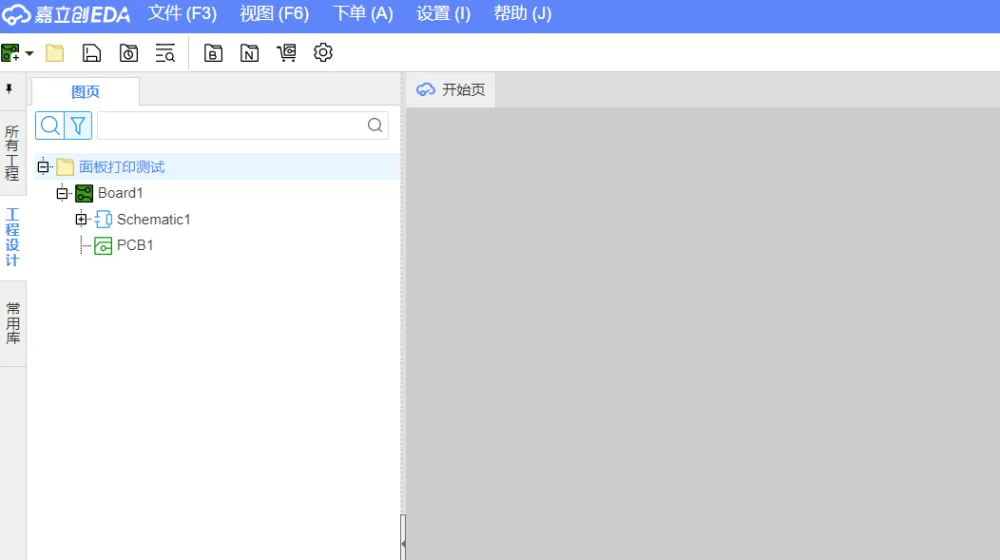

在立创EDA专业版中新建工程

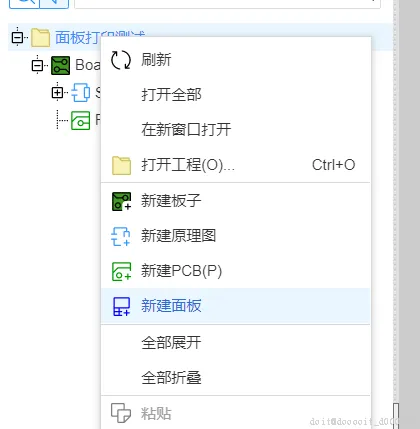

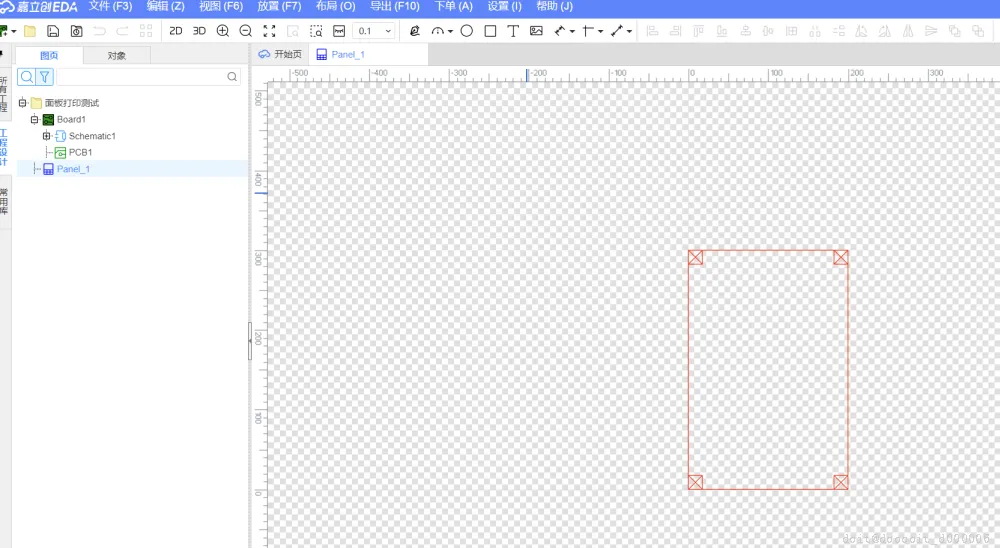

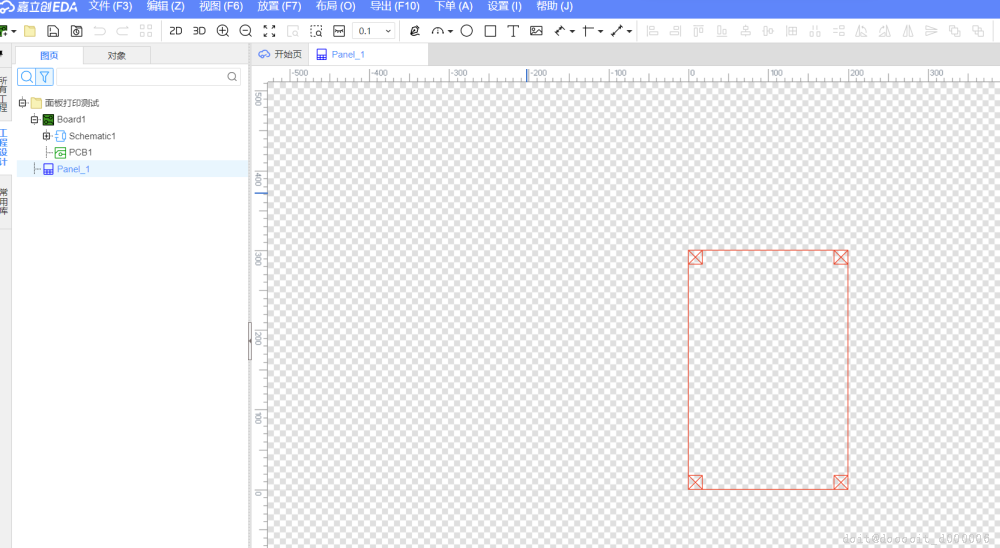

在立创EDA工程中新建面板

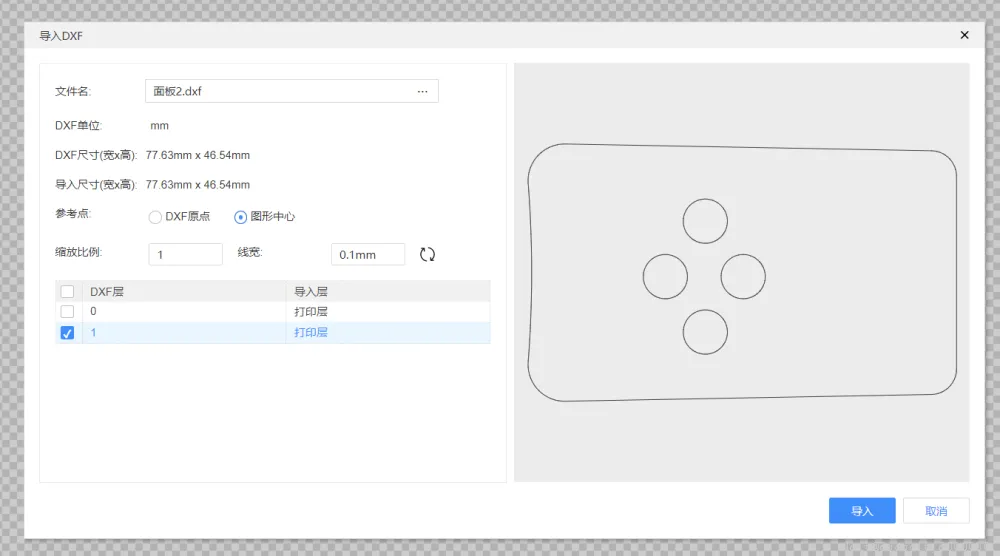

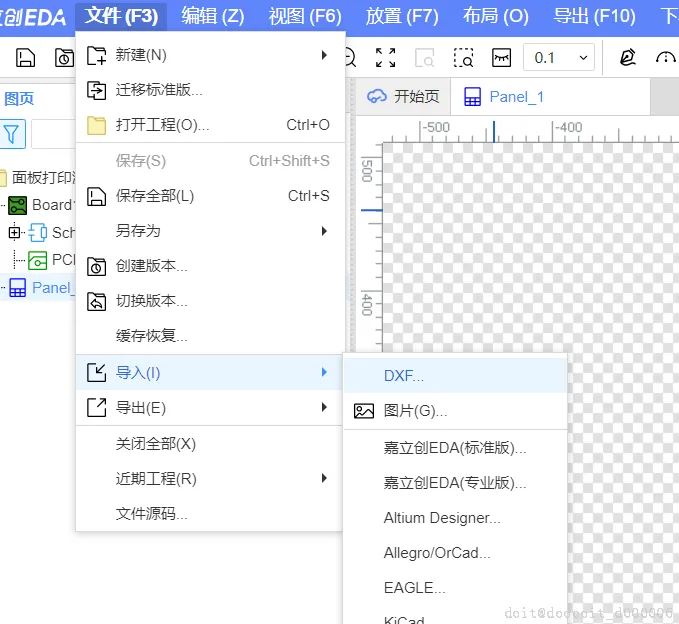

文件-导入选择DXF，在弹出框中找到CAD导出文件目录，仅选择导入填充的图层，随后即可将图形放入画面内。

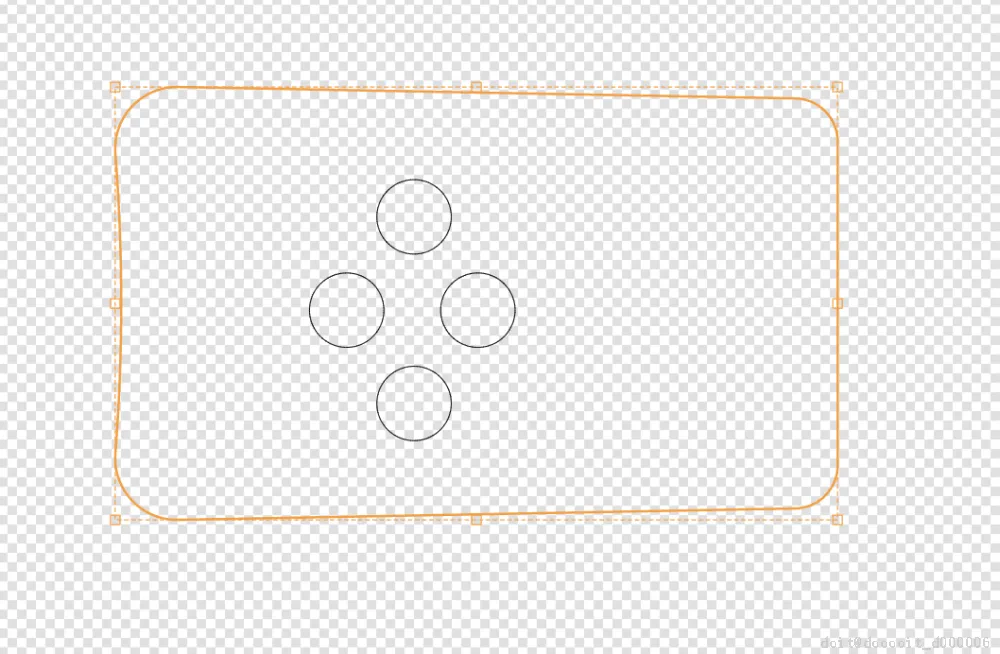

将外框设置为板框层，复制一个出来做打印层进行底色填充，后续的设计步骤与立创EDA面板设计基本一致，添加线条，文字，透明区域等。

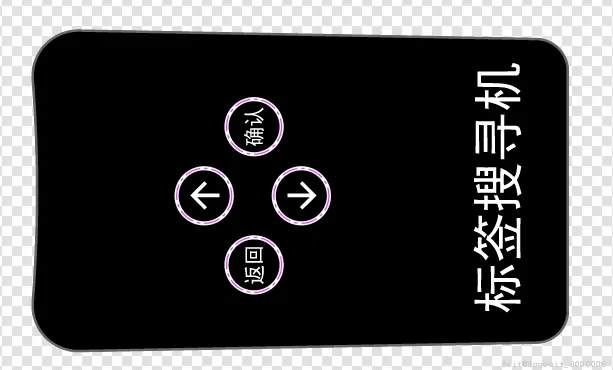

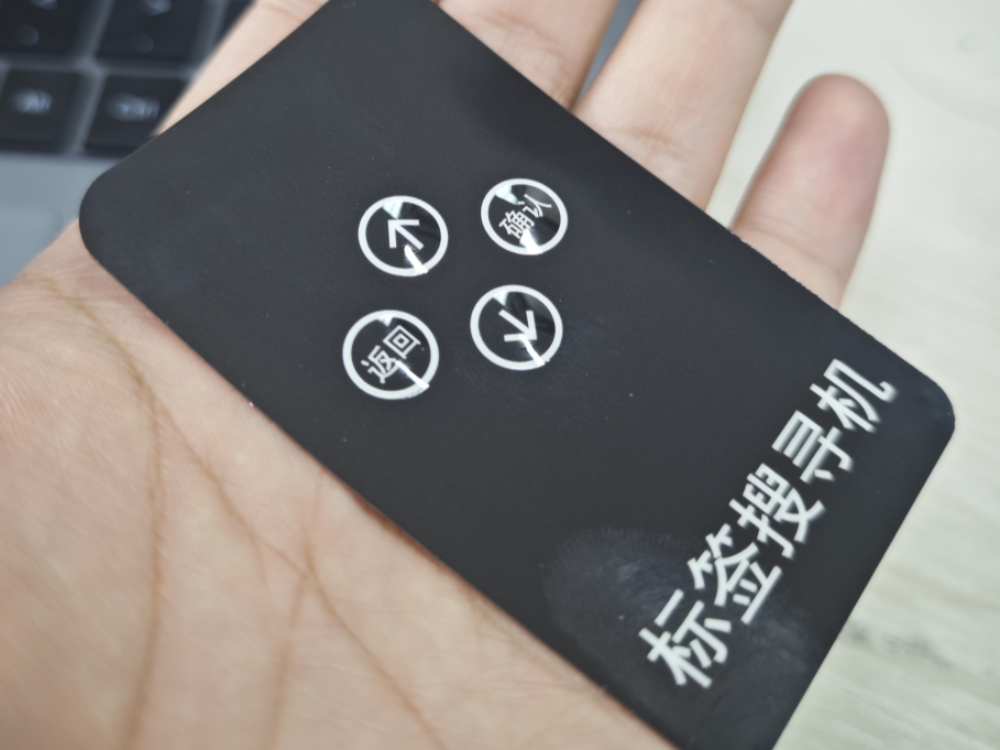

最后的完成效果如图所示。
