威克士电动螺丝批更换功率线圈电感

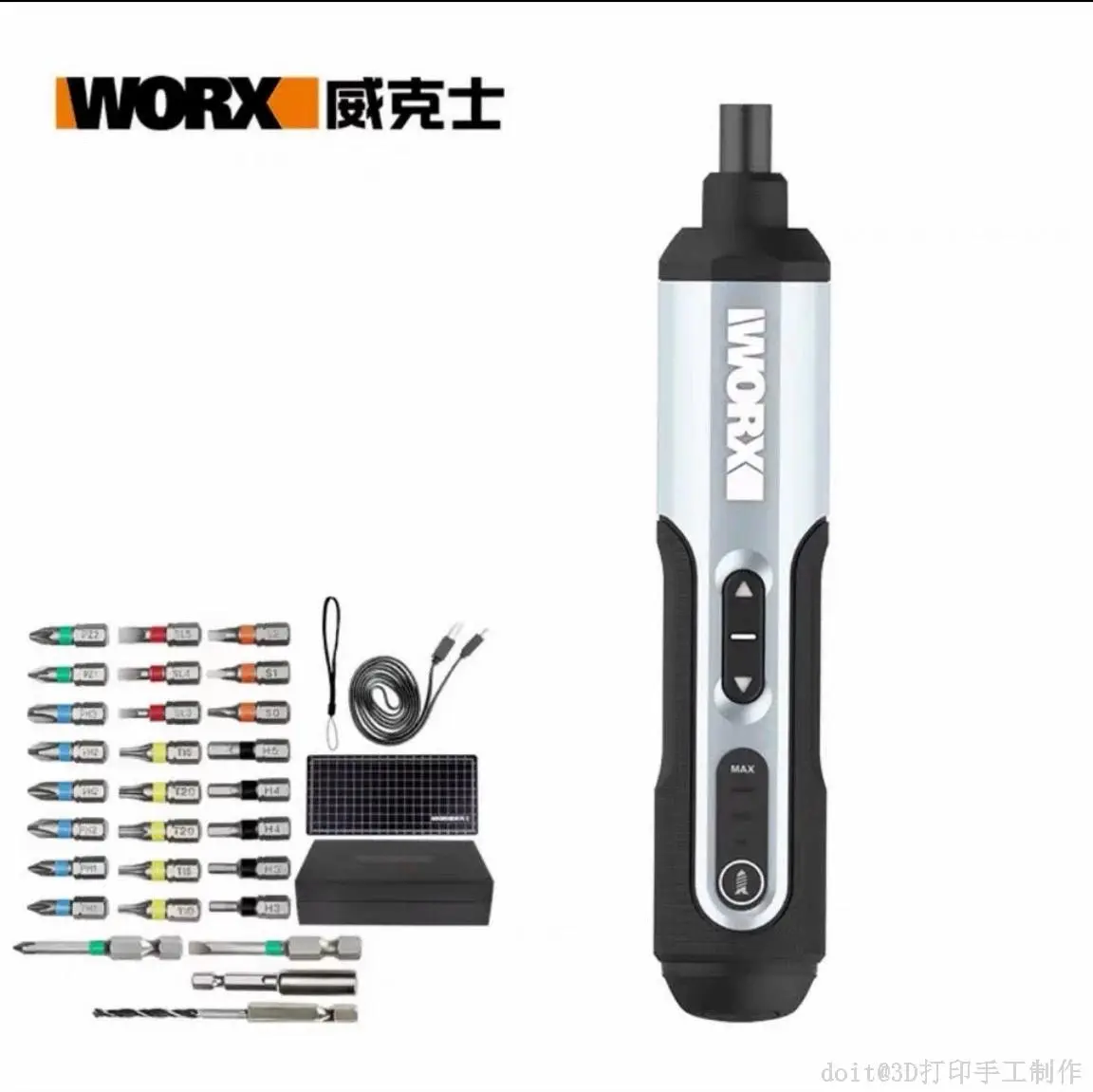

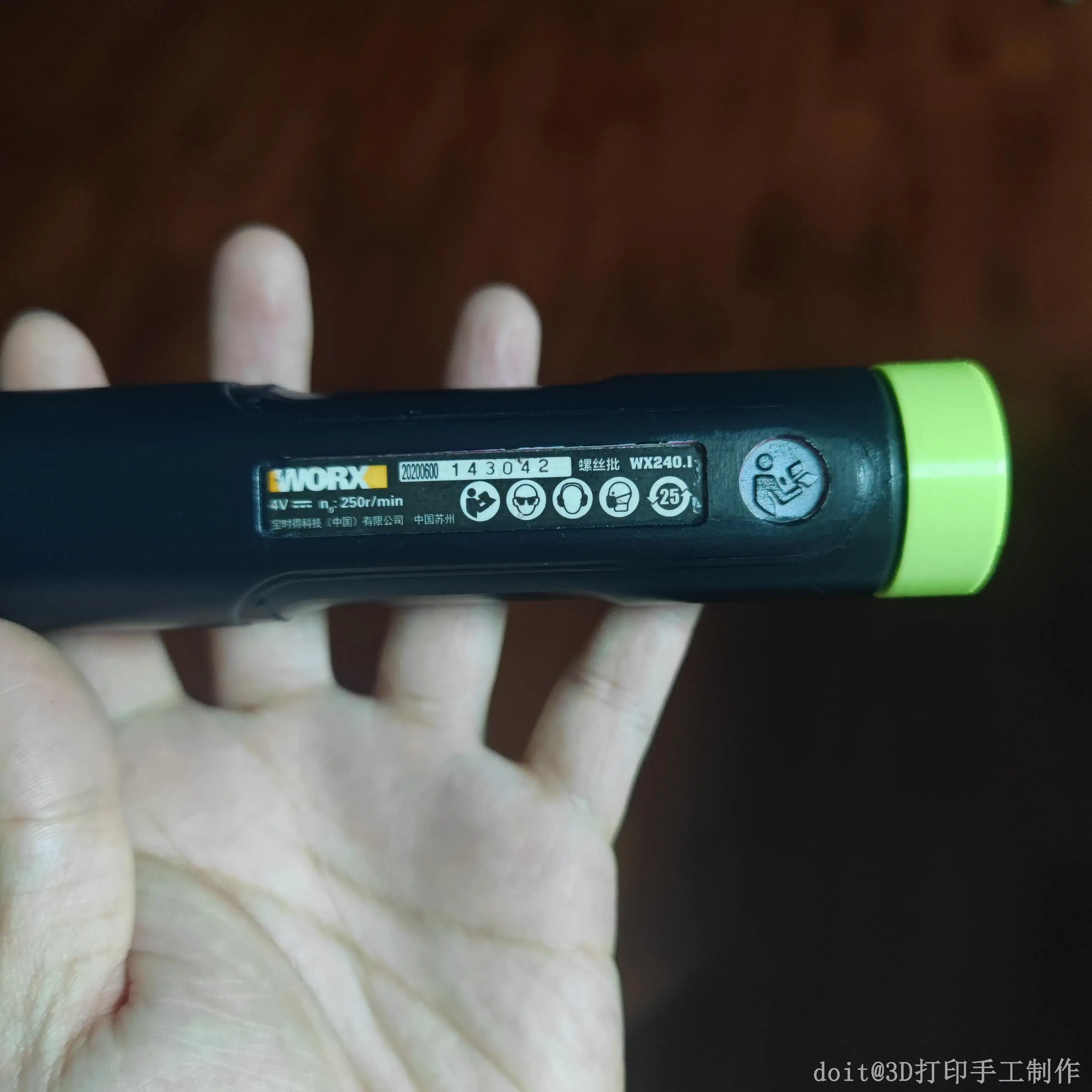

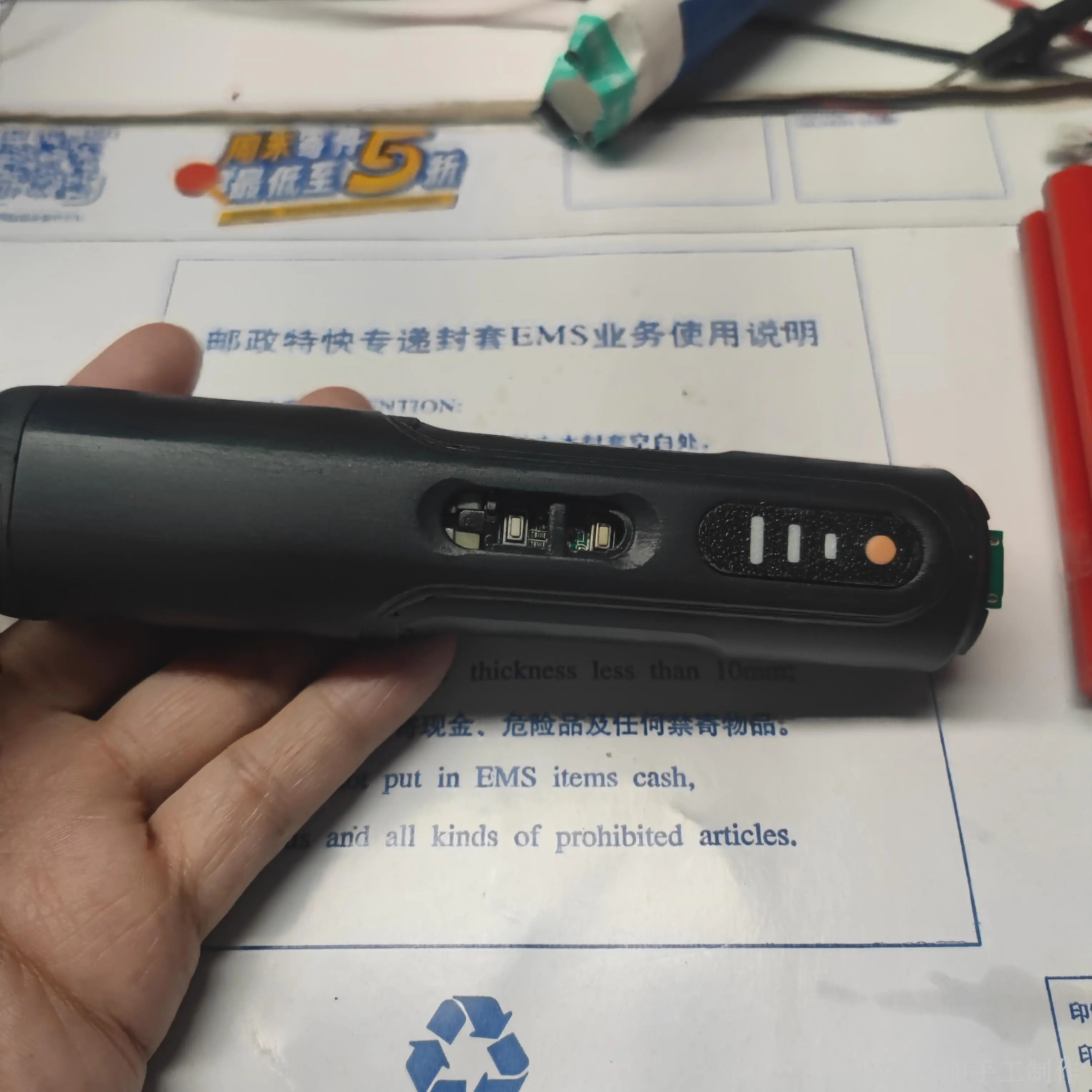

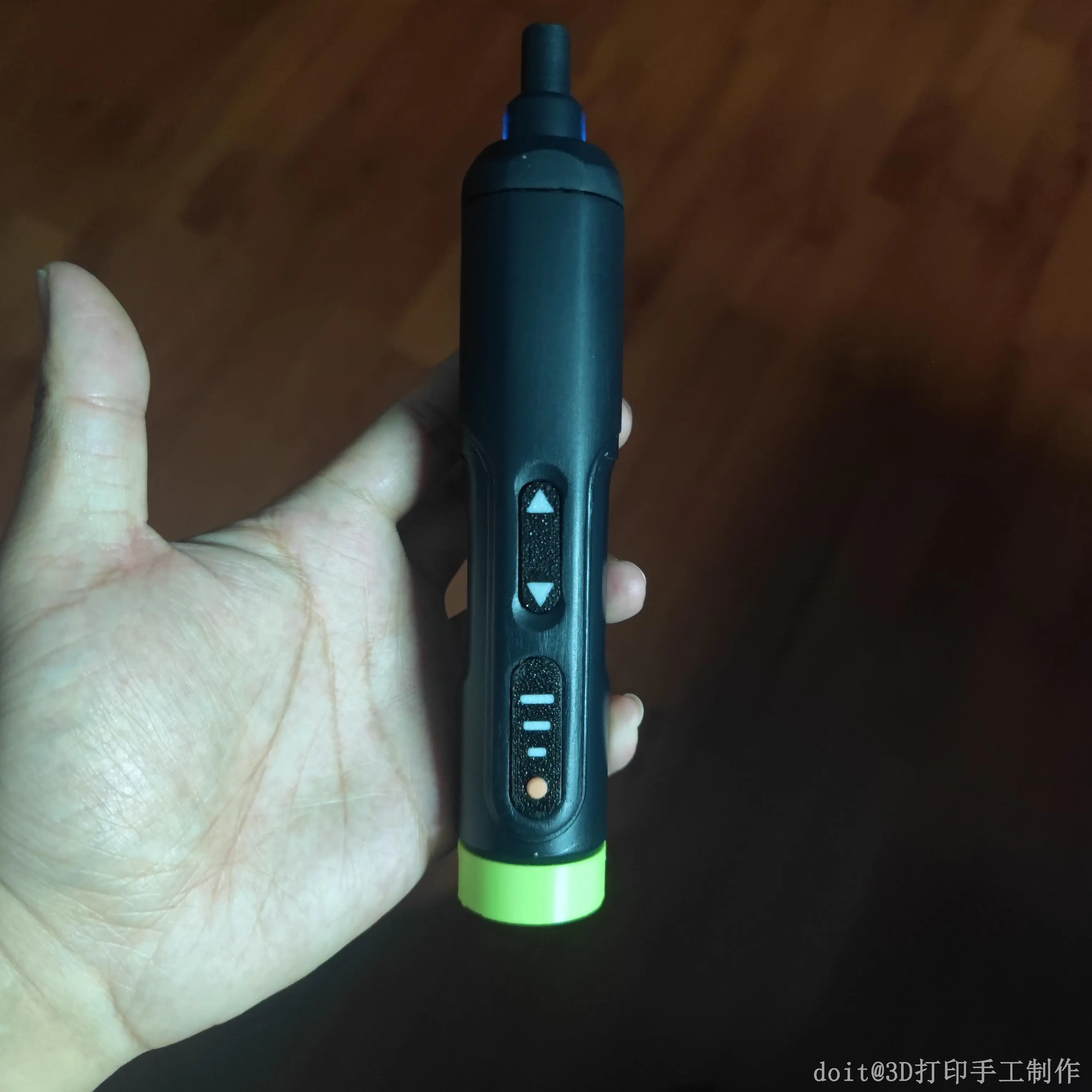

如上图，请仔细核对电动螺丝批的型号。

1. 取下电池，确保设备完全断电。

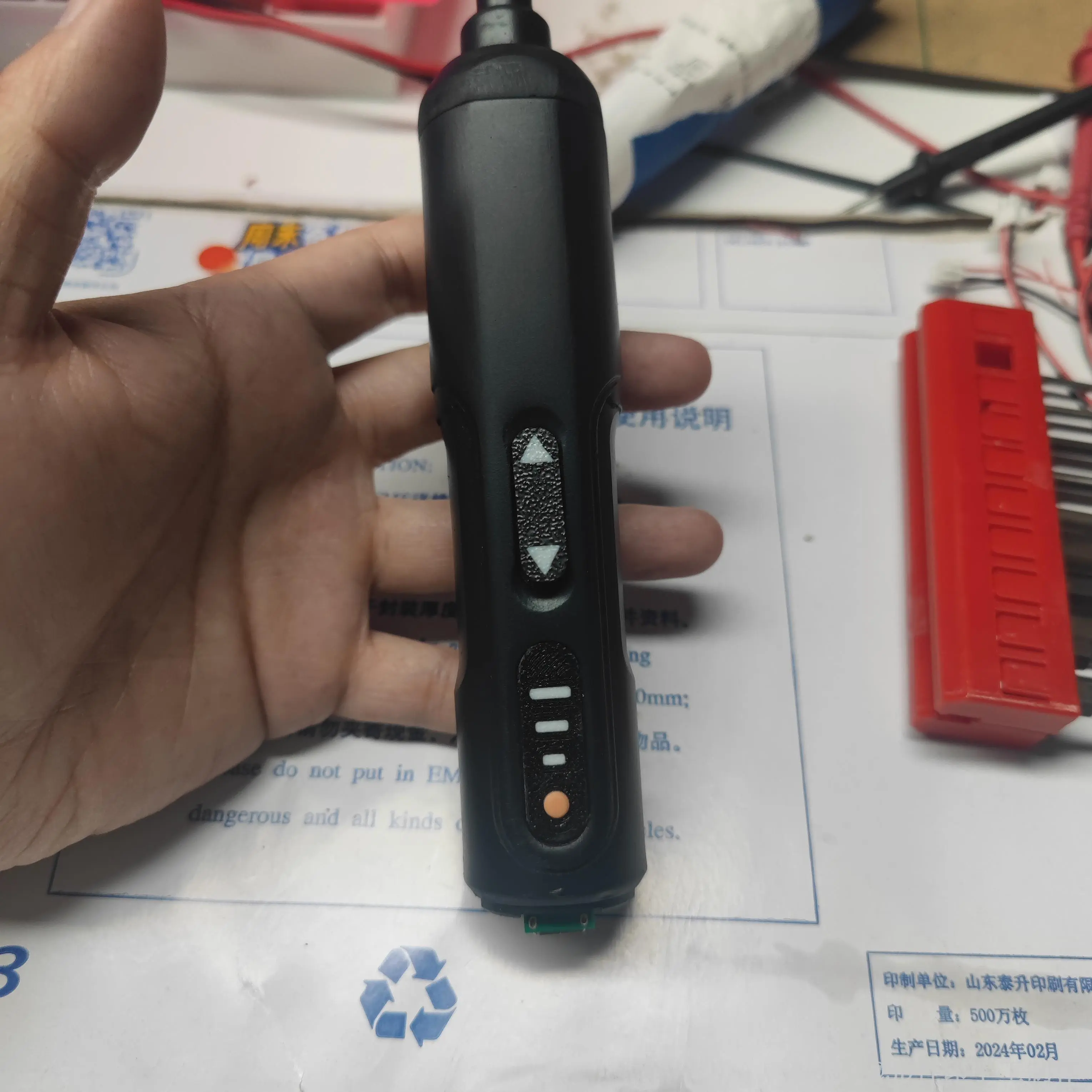

2. 观察电钻外壳，找到所有螺丝孔。拆下底座的2颗黑色自攻丝

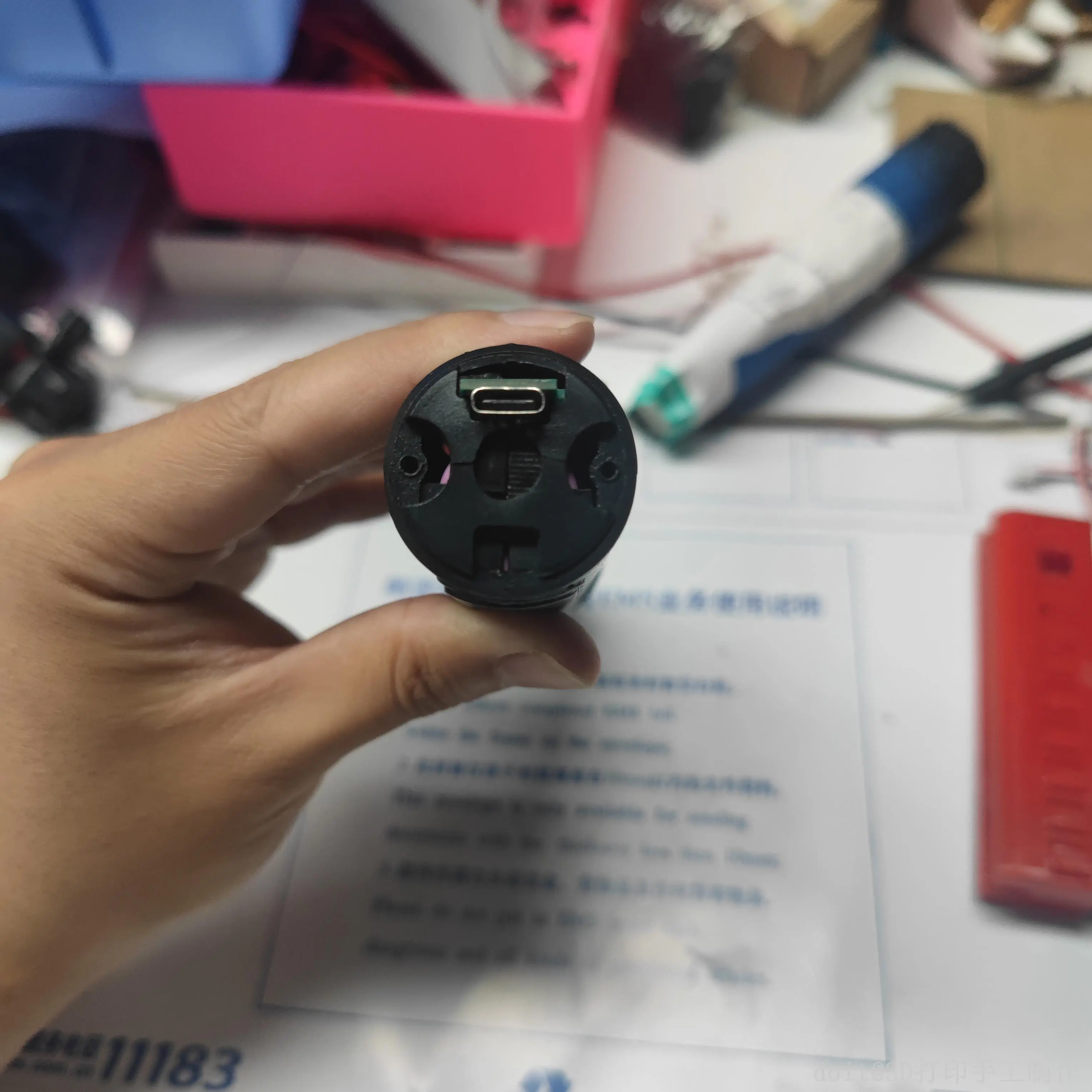

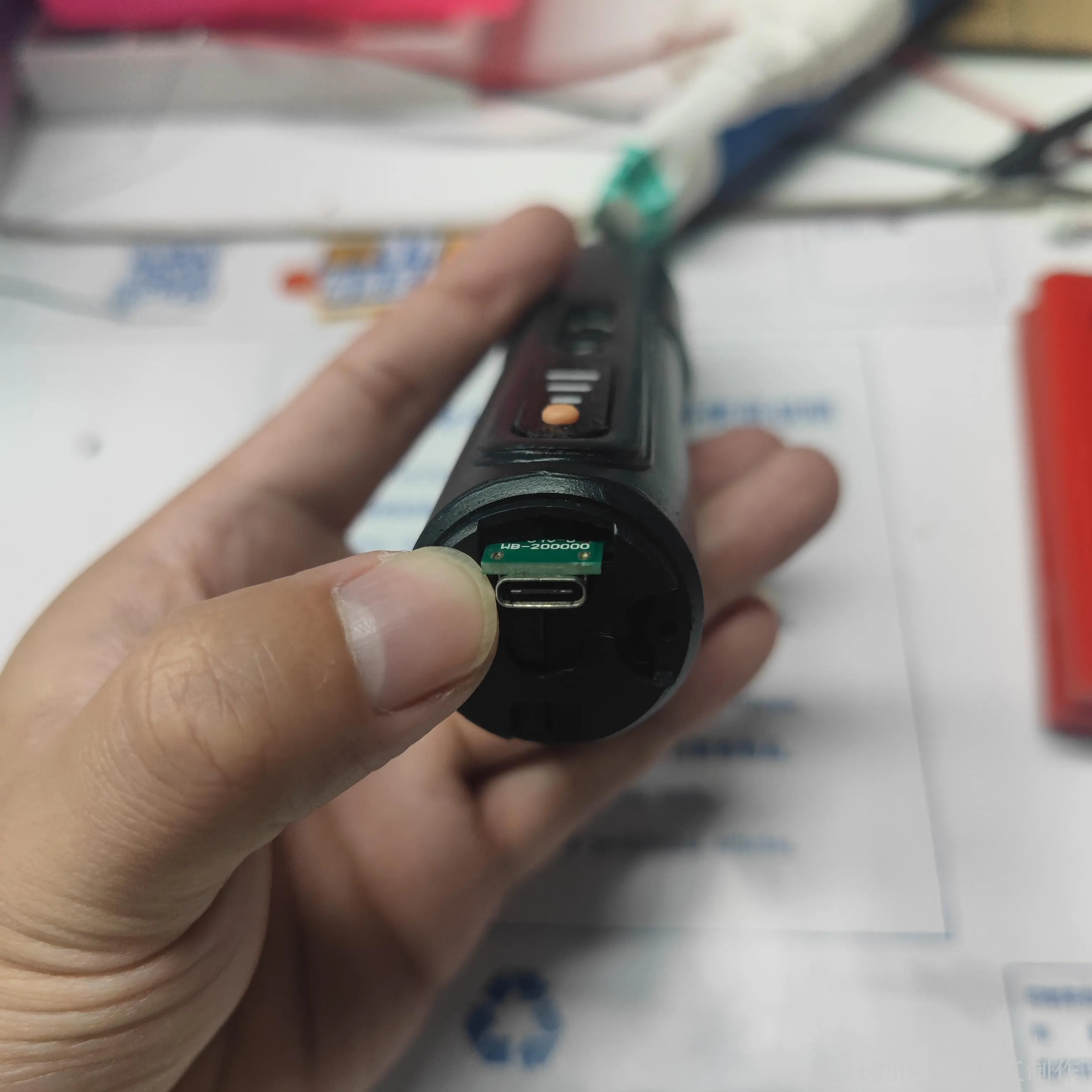

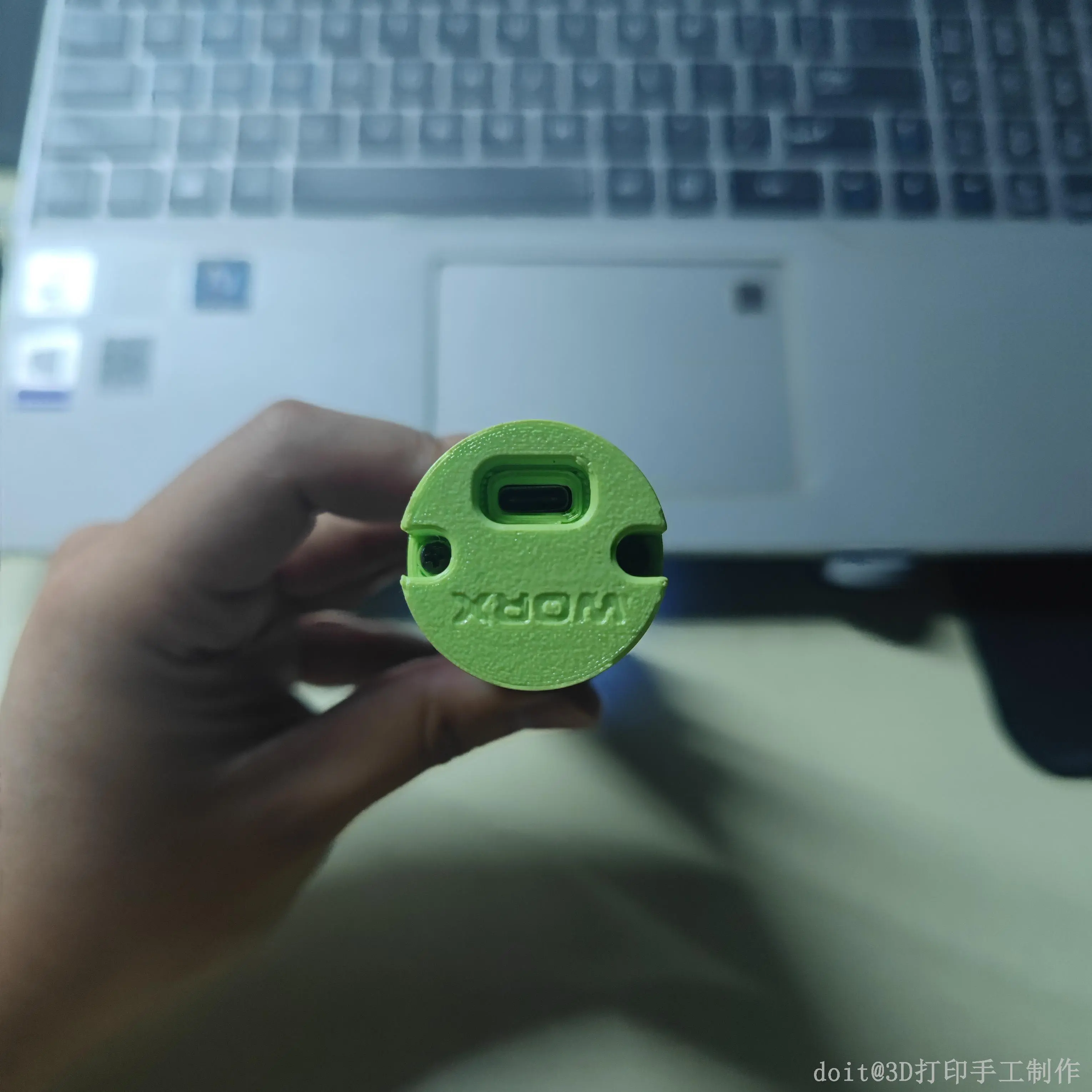

3. 按压住Type-C口，动作要轻柔，避免用力过猛扯断内部连线。

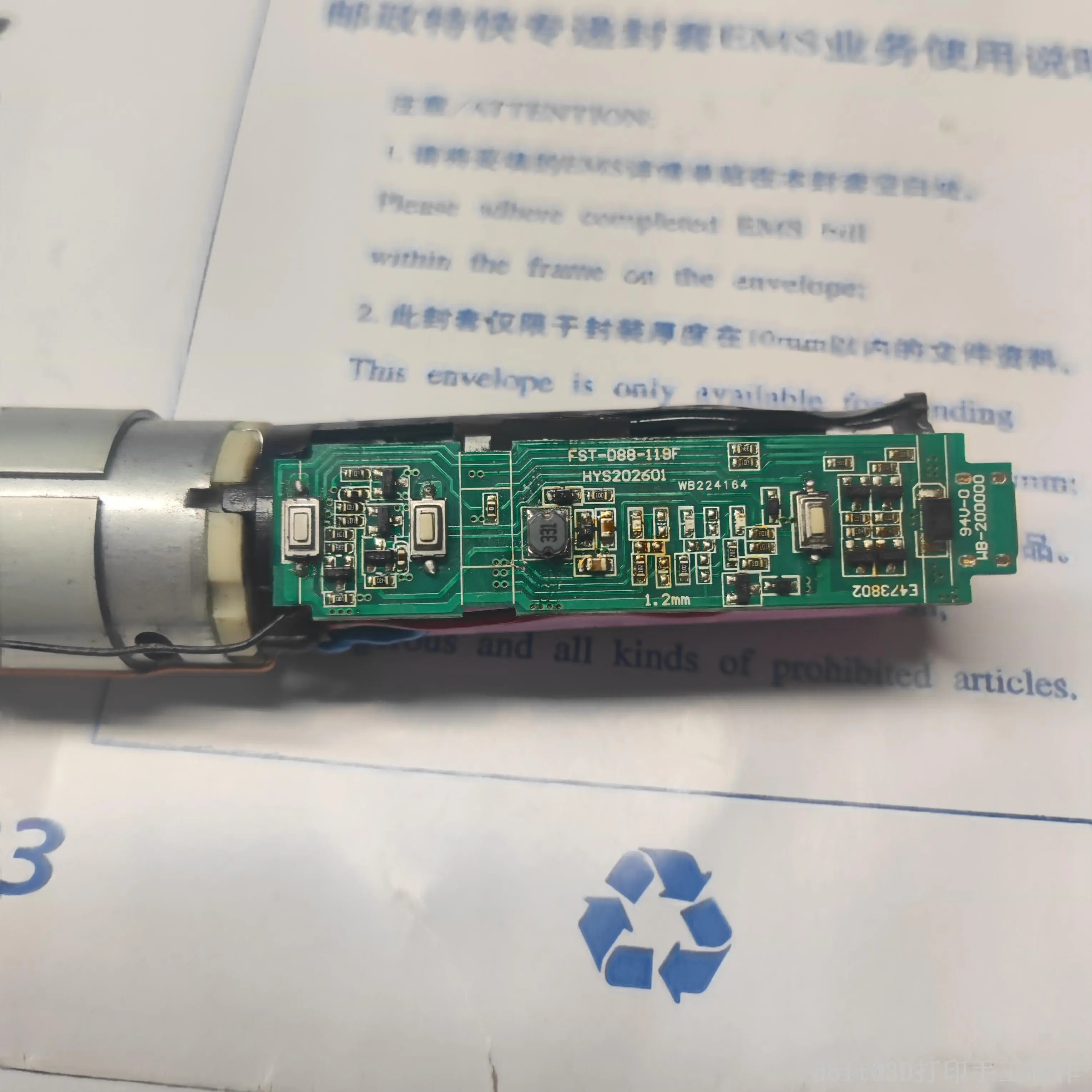

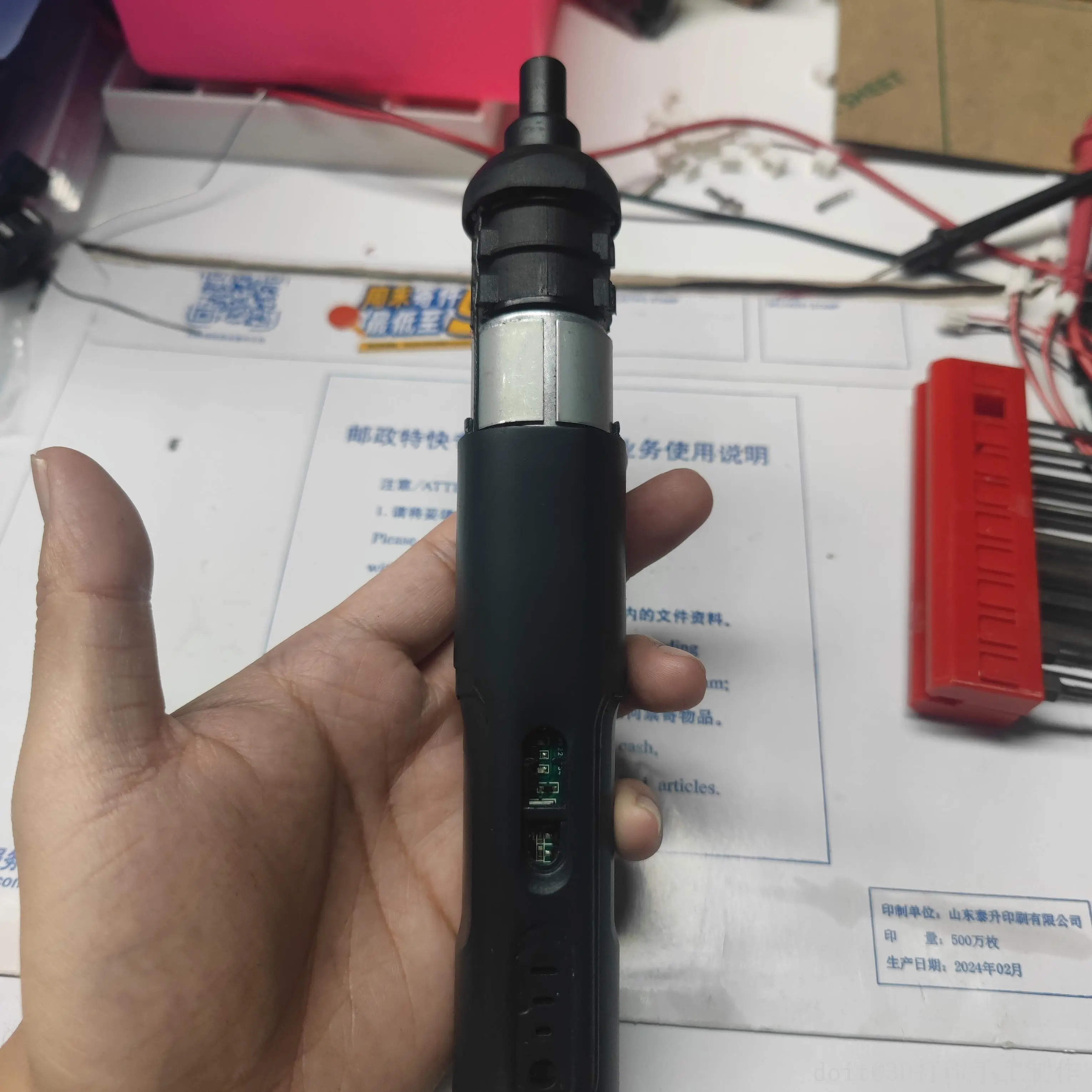

1. 外壳打开后，您将看到电机、开关、电池触点和主板。
2. 主板通常通过螺丝固定在一个塑料支架上，并与开关、电机线通过插接件或直接焊接相连。拆下电池的保护支架。露出主板

1. 将主板置于光线充足、平稳的工作台上。

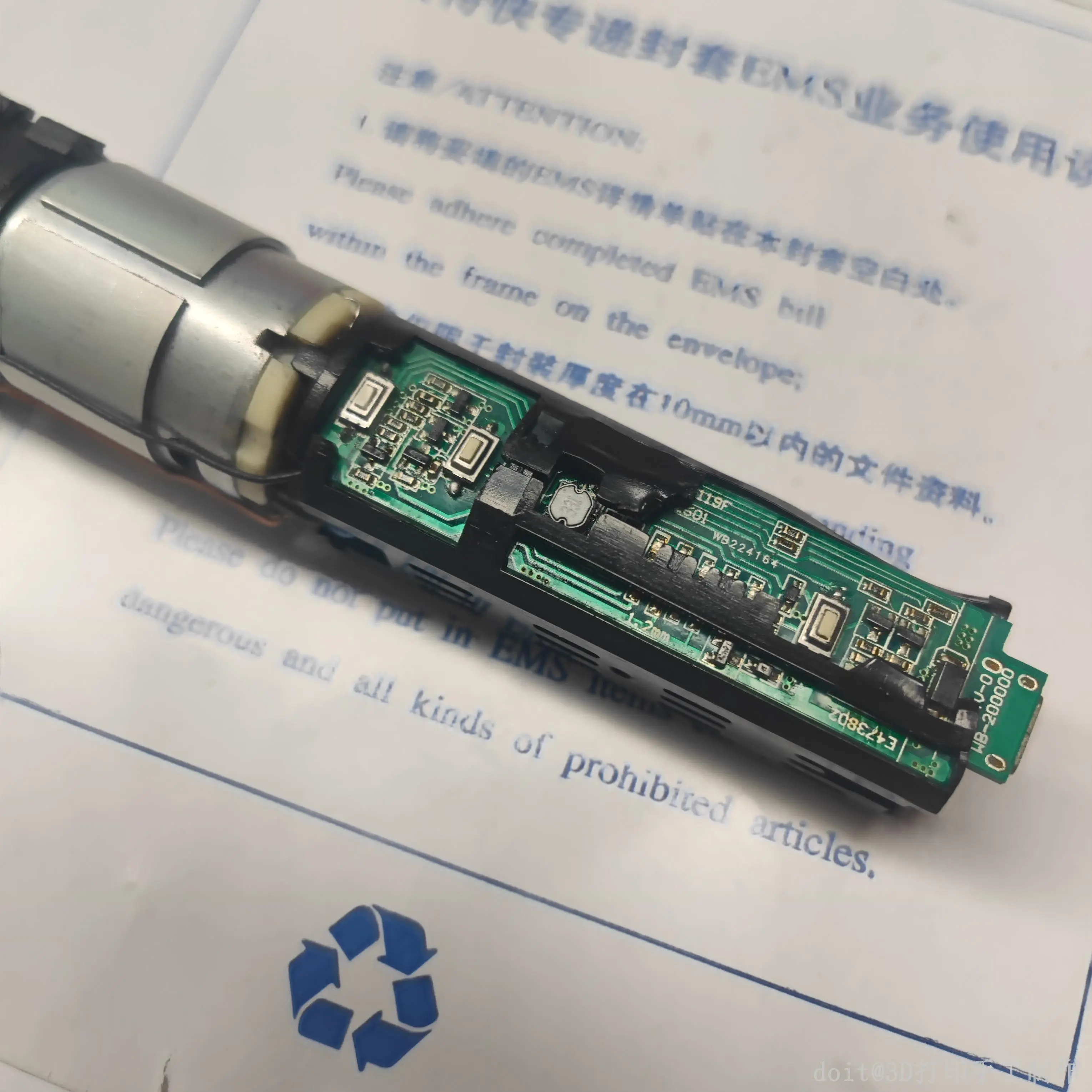

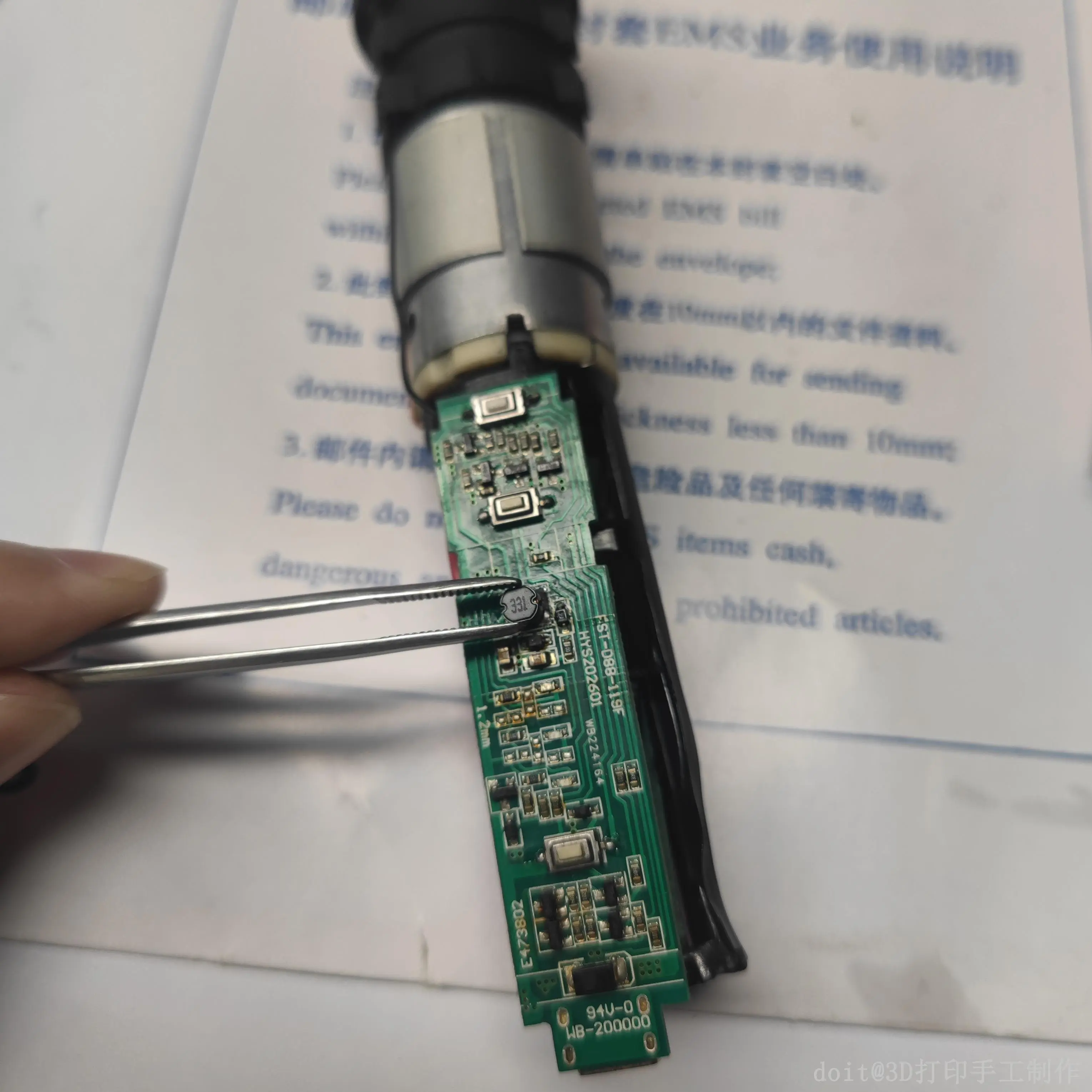

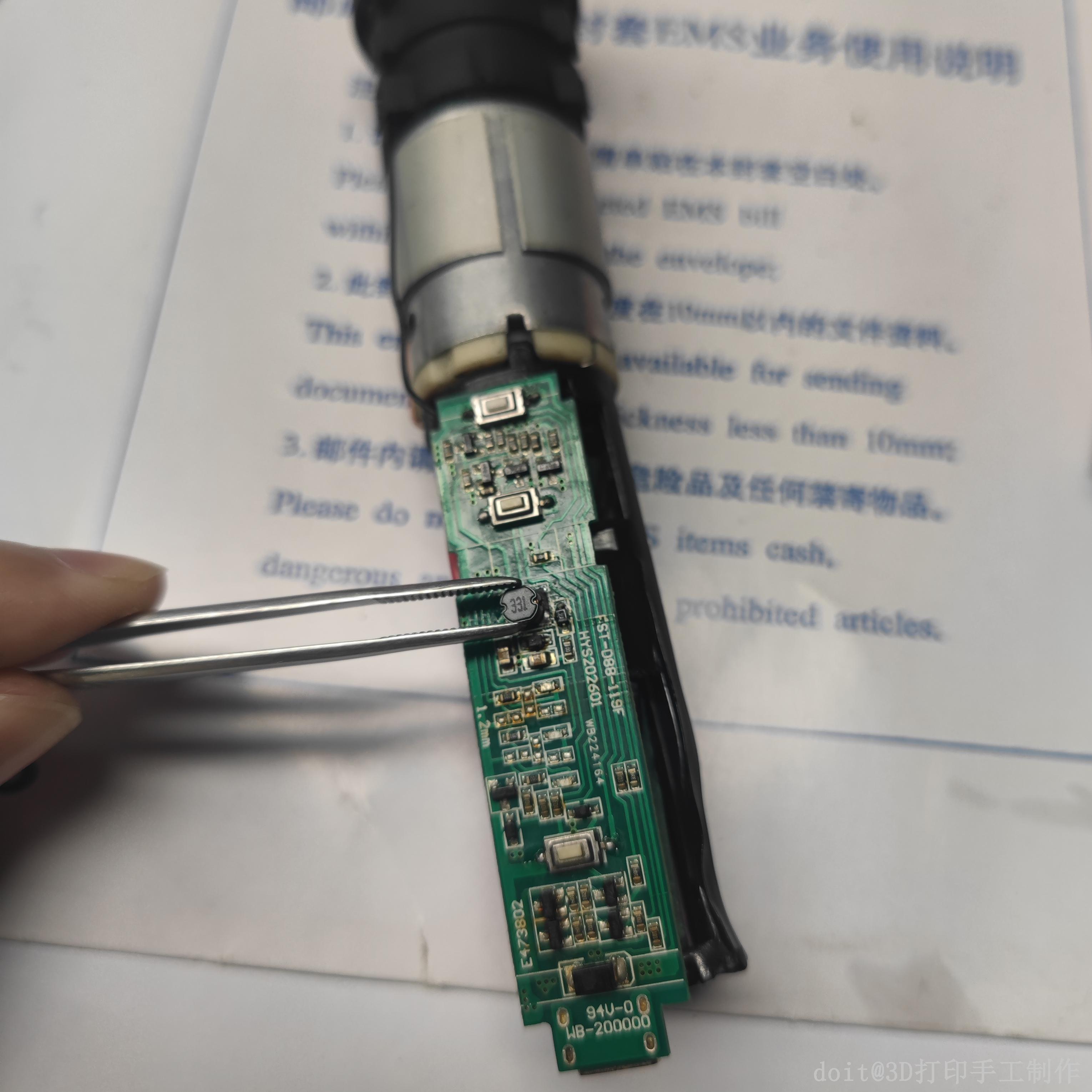

2. 找到需要更换的功率电感（331）。它通常是一个黑色的方形或圆形元件，体积比旁边的电阻电容大得多，上面会标有“331”或“330”字样。
3. 用万用表的电阻档测量电感两端。一个完好的电感电阻值应接近0欧姆（短路）。如果测得的电阻为无穷大（开路），则确认其已损坏。同时观察电感外观是否有明显的烧灼、裂纹。
4. 在准备焊接前，可以在电感引脚和周围的焊点上涂抹少量助焊剂，这将使后续的拆卸工作更容易。

1. 将电烙铁加热至约350°C。
2. 这是最关键的一步。由于电感有两个引脚且焊盘较大，散热快，需要同时加热两个引脚才能将其取下。
3. 方法一（推荐）： 使用两把电烙铁，同时对准电感的两端引脚加热，待焊锡完全熔化后，用镊子轻轻夹起电感。
4. 方法二（单烙铁）： 先在一个引脚上堆叠足够的焊锡，使其长时间保持熔化状态，然后快速将烙铁移到另一个引脚加热熔化，并迅速用镊子取下元件。此方法可能需要反复几次。
5. 电感取下后，立即使用吸锡器或吸锡线清理主板上的焊盘，将孔洞中的残留焊锡清除干净，确保焊孔通畅平整，以便安装新元件。

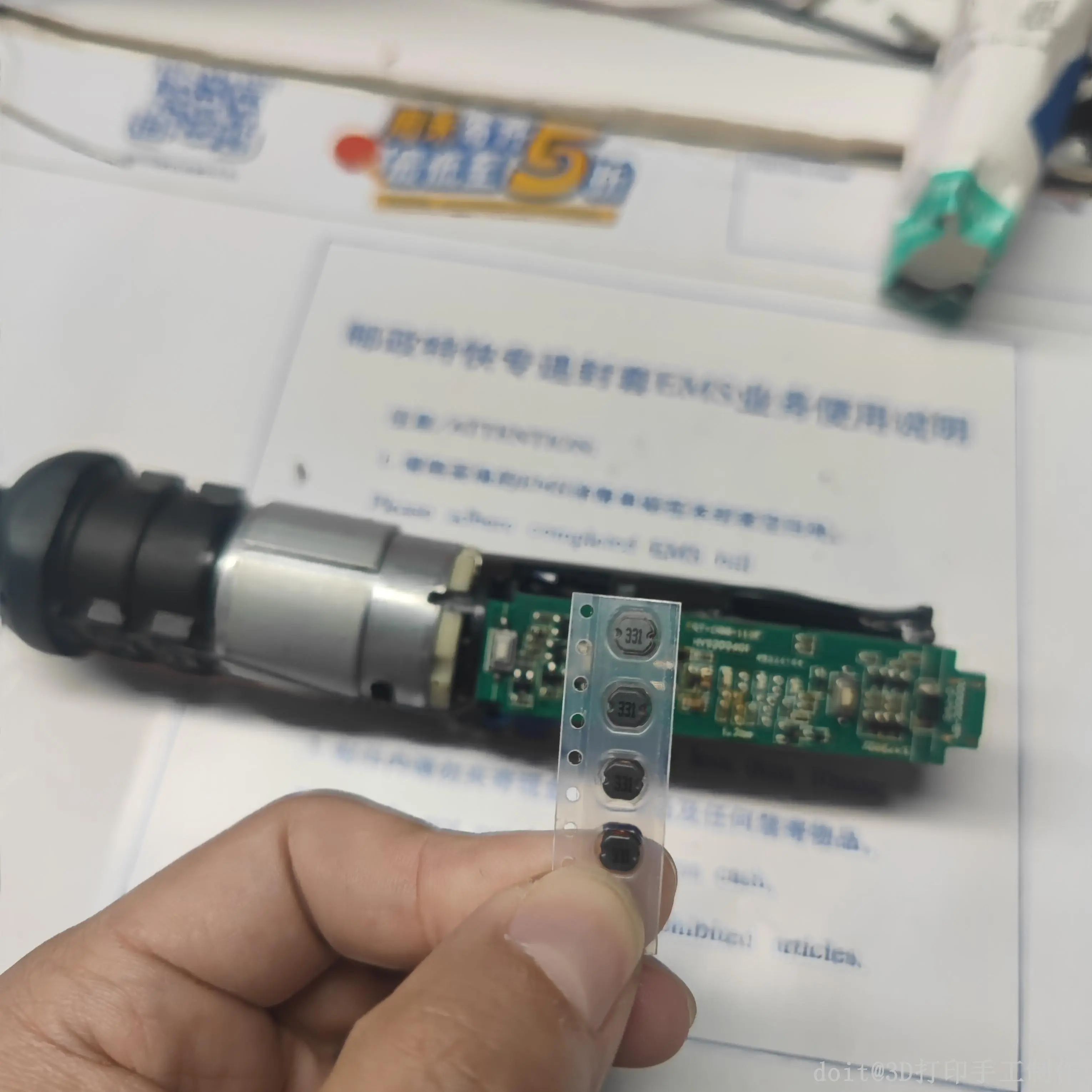

6. 将新的331电感对准主板上的焊盘位置。注意方向，贴片电感一般没有极性，但形状需与焊盘匹配。
7. 用镊子轻轻压住电感，使其紧贴主板。
8. 先焊接一个引脚以固定位置：用烙铁加热该引脚和焊盘，并送入少量焊锡，形成一个圆润光滑的焊点即可。
9. 固定好后，再焊接另一个引脚。确保焊锡完全包裹引脚，并与焊盘良好结合，形成明亮的圆锥形焊点。避免焊锡过多造成短路，也避免虚焊。
10. 焊接过程要迅速，持续加热时间不要超过3秒，以免过热损坏电感或主板铜箔。

1. 焊接完成后，使用棉签蘸取少量无水酒精或洗板水，仔细擦拭焊点周围，清除残留的助焊剂。这能使焊点更美观，并防止助焊剂腐蚀电路。
2. 等待酒精完全挥发后，用放大镜仔细检查焊点质量，确认无虚焊、短路。
3. 再次使用万用表电阻档，测量新电感的两端，确认其阻值正常（接近0欧姆），且与周围元件没有短路。
4. 按与拆卸相反的顺序进行操作：将主板装回塑料支架，拧紧固定螺丝。
5. 连接所有拔下的插接件，或将之前记录的焊接线准确焊回主板对应位置。
6. 将主板组件小心地放回电钻外壳内，合上外壳，确保所有卡扣都到位。
7. 拧紧所有外壳螺丝。

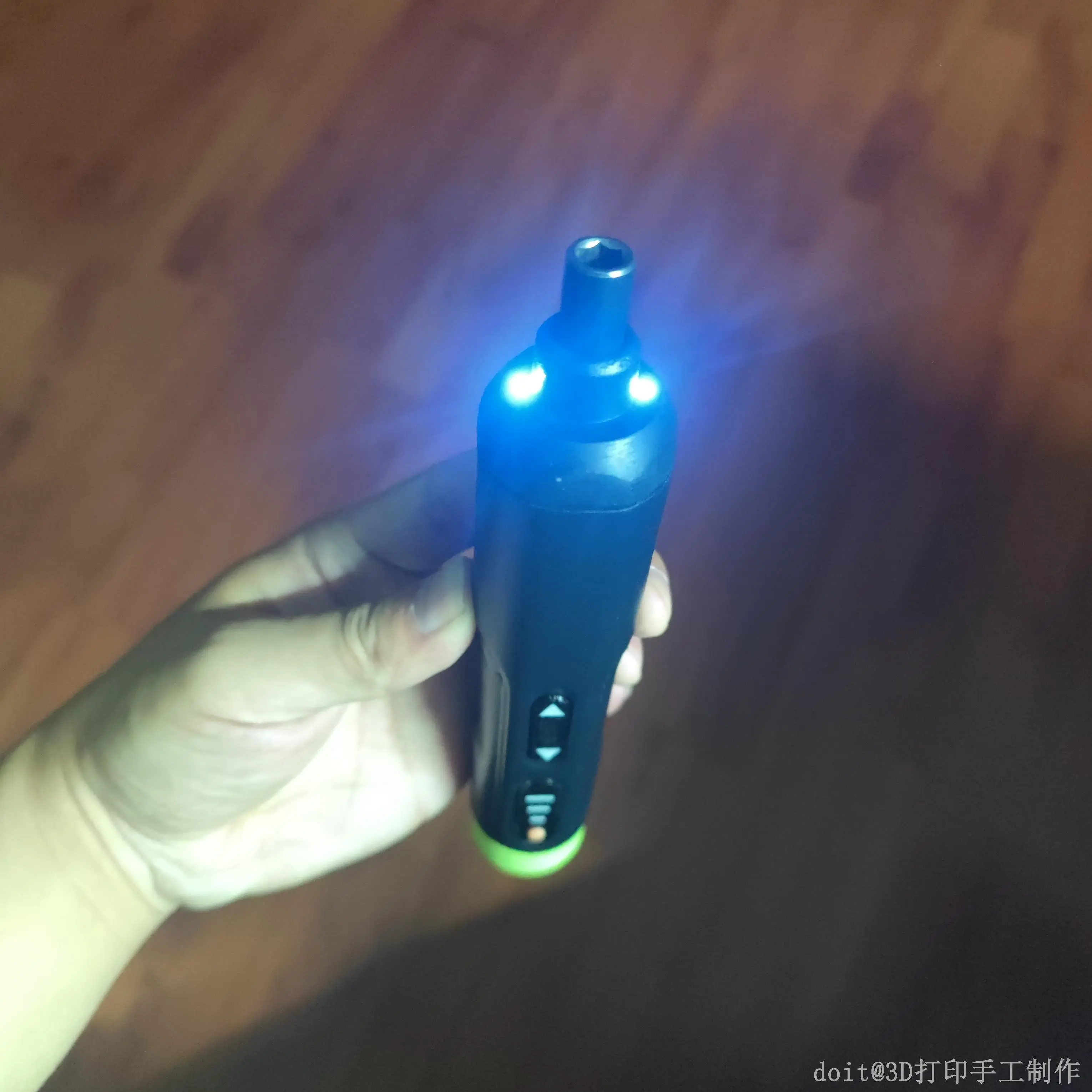

8. 装入电池，按下开关进行测试。先空载运行，听声音是否平稳，再尝试拧入螺丝测试扭矩是否正常。

恭喜您！ 至此，您已经成功完成了威克士WX240.1主板功率电感的更换工作。这项维修不仅恢复了工具的功能，也为您节省了可观的维修费用，并带来了宝贵的动手经验。祝您使用愉快！
