救生员--Life Saver

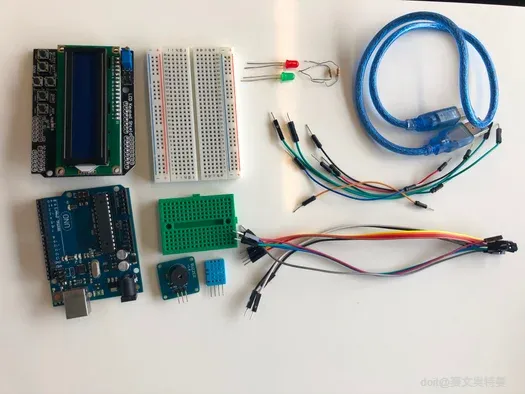

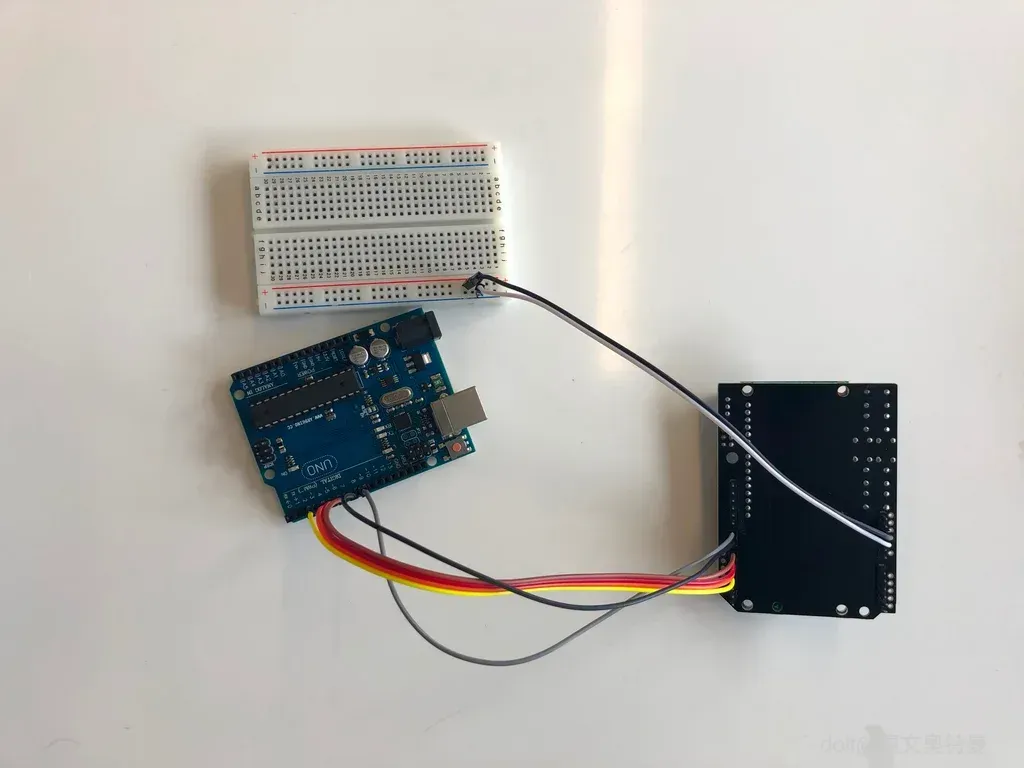

将橙色线插入 LCD 键盘（右上方第 5 根），另一端插入 Arduino 板上的端口 4。

将红线插入 LCD 键盘（右上方第 6 根），另一端插入 Arduino 板上的端口 5。

将蓝线插入 LCD 键盘（右上角第 7 个），另一端插入 Arduino 板上的端口 6。

将粉色线插入 LCD 键盘（右上方第 8 根），另一端插入 Arduino 板上的端口 7。

将灰色线插入 LCD 键盘（右上方第 9 根），另一端插入 Arduino 板上的端口 8。

将白线插入 LCD 键盘（右上方第 10 根），另一端插入 Arduino 板上的端口 9。

将白线插入 LCD 键盘（右下角第 9 个），另一端插入面包板的负极。

将灰色电线放入 LCD 键盘（右下角第 10 个），另一端放入面包板的正极。

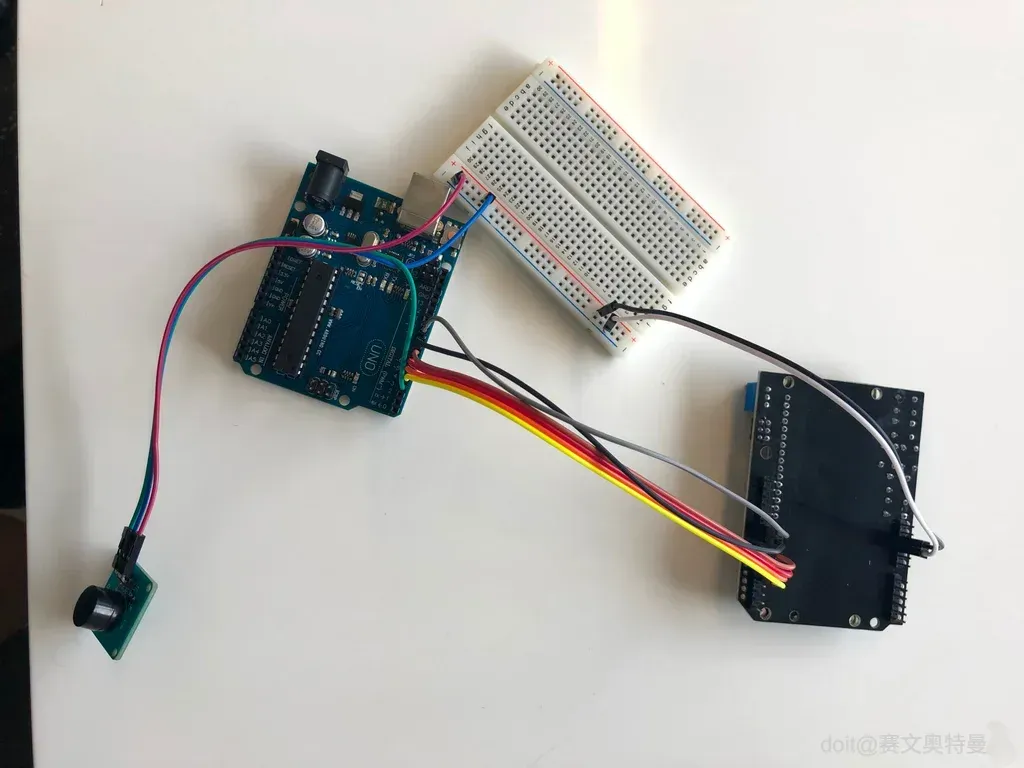

将灰色线插入无源蜂鸣器的“SIG”端口，另一端插入 Arduino 板的端口 3。

将蓝线插入无源蜂鸣器的“UCC”端口，另一端插入面包板的正极。

将紫色线插入无源蜂鸣器的“GND”端口，另一端插入面包板的负极。

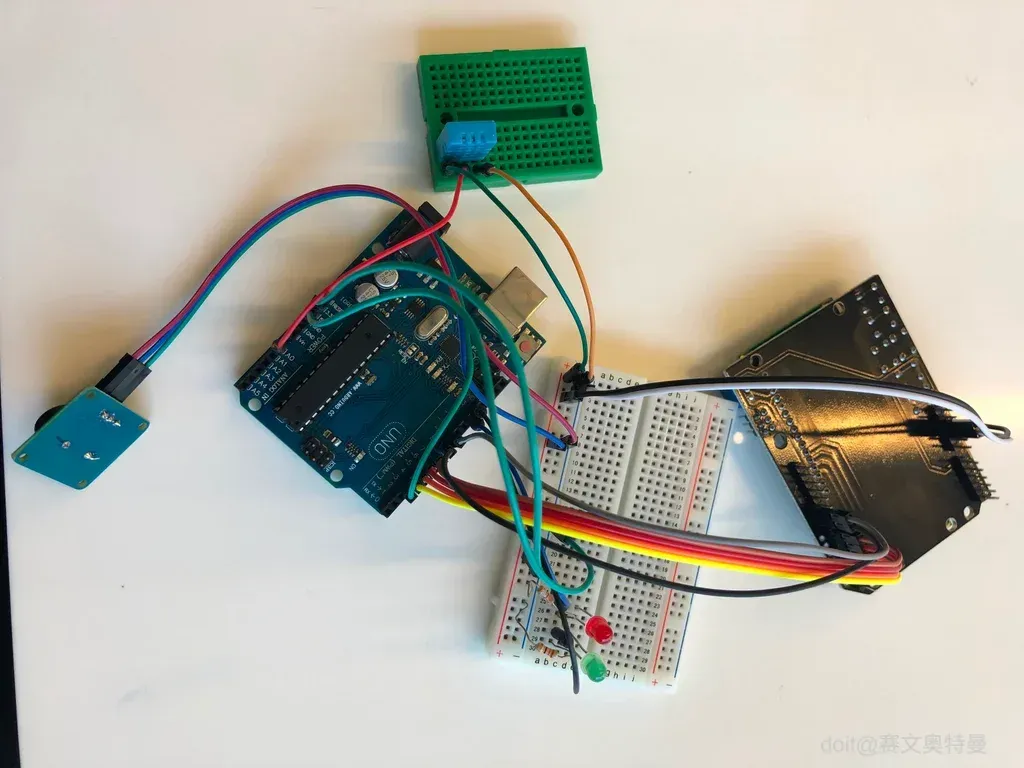

将 DHT 温度传感器放置在点 H14-H17。

将橙色线放入面包板的 J14 位置，另一端放入面包板的负极行。

将白线放入面包板的 J16 位置，另一端放入端口 A0。

将灰色电线放入面包板的 J17 位置，另一端放入面包板的正极行。

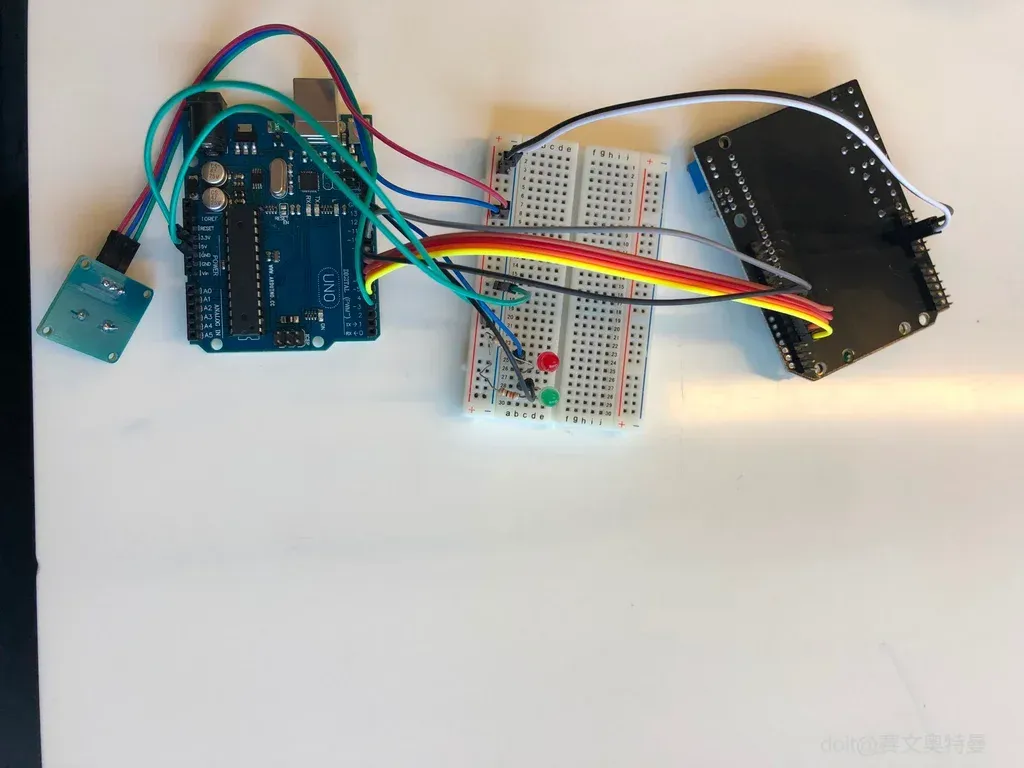

将绿色 LED 的正极线放入面包板的 D28，将负极线放入面包板的 D29。

将红色 LED 的正极线放入面包板的 D25 中，将负极线放入面包板的 D26 中。

将电阻器的一侧放置在位置 B29（用于绿色 LED），另一侧放置在负极行。

将电阻器的一侧放置在位置 B26（用于红色 LED），另一侧放置在负极行。

将灰色线放在面包板位置 B28，另一端放入 Arduino 板的端口 13。

将绿线放在面包板位置 B25，另一端插入 Arduino 板的端口 12。

将黄线放入面包板正极行，将另一侧放入 Arduino 板的“GND”。

将黄线放入面包板负极行，将另一侧放入 Arduino 板的“5V”。
