信息站（Arduino）

与我的大多数项目一样，我强烈建议您先在面包板上构建此项目，然后再规划外壳中的物理布局和任何焊接。

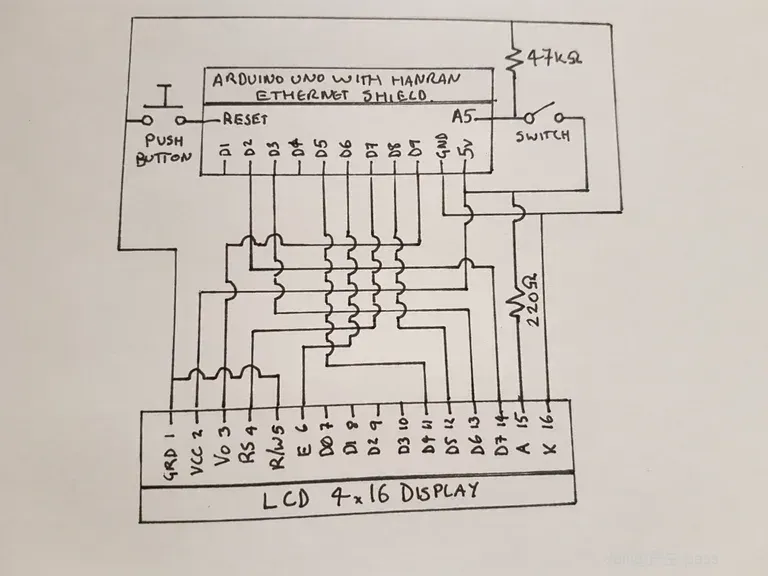

上面的第一张图片显示了绘制的电路，这是您应该遵循的。

首先将以太网屏蔽安装在 arduino 的顶部。

接下来将LCD 显示屏添加到 Arduino Uno。关于此操作，有几点需要注意

1. 使用的引脚与大多数在线示例中的引脚不同。这是因为以太网扩展板预留了几个引脚，特别是：D4、D10、D11、D12、D13，所以我们无法使用它们。
2. 没有使用电位器。说实话，这是因为它没有必要，我们用Arduino数字引脚9来控制Vo引脚的电压。这控制着文本的亮度，我们稍后会看到如何正确实现。

接下来您可以添加按钮和开关。

使用开关时，220 欧姆电阻是一个下拉电阻，以确保开关打开时电压为 0

最后添加另一个 47k 欧姆电阻，限制 LCD 背光的亮度

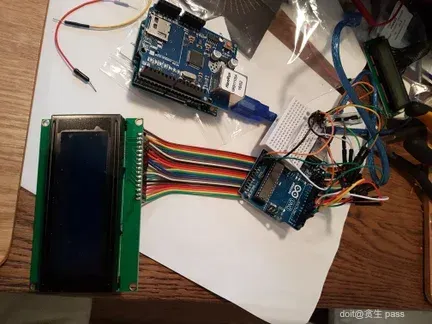

一旦你的电路完成，你应该会有类似于第二张图片的东西

该代码控制以太网扩展板和显示器。附件 (instructablesIScode.txt) 是启动和运行所需的文件，但需要进行一些配置。

代码应该按照以下配置正常工作。算法基本如下：

设置：

- 初始化以太网屏蔽和 LCD

- 读取开关状态并显示“新闻”或“天气”

环形：

- 每次读取 RSS 1 个字符

- 寻找“<titl”

- 保存直到找到“</titl”

- 缩写/更正选定的字符串以适应有限的显示长度

- 显示最后保存的故事/天气

下载代码并在文本编辑器或 arduino 编辑器中打开。然后编辑以下内容：

1. IP 和 MAC 地址：本指南提供了有关如何正确设置这些地址的有用信息
2. 天气位置。示例文件包含英国曼彻斯特 3 天的天气预报，但您可能希望根据您所在的区域进行配置。
3. 从 BBC转到此页面并输入您的城镇或城市，就像您在浏览器中查找天气一样。

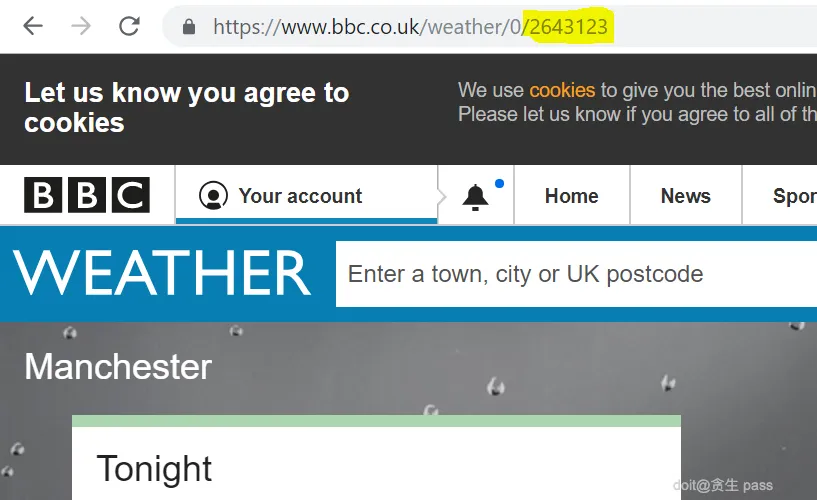

4. 现在查看地址栏并记下 URL 末尾的数字（在上面的示例图中突出显示）
5. 在代码中搜索“2643123”并将其替换为您的值
6. 搜索以下代码行：lcd.print(" (Manchester) ");并将“Manchester”替换为您的城镇或城市名称
7. 您可以使用的 另外两个值是：
8. 这行代码：analogWrite(9,40);是设置文本亮度的部分。40 是唯一需要更改的位，但 40 可能已经足够好了，所以先试试。
9. 最后一行代码：delay(6000);设置代码显示每条新闻或天气片段的时间。单位是毫秒，所以这里是 6 秒。如果你阅读速度快，可以设置得更短；如果你阅读速度慢，可以设置得更长。

更新！！

我在这里上传了代码的改进版本，它还显示天气或新闻之前的星期几和日期（combinedwithDate.txt）

正如我之前所说，您不需要为您的项目提供住房，但如果您这样做的话看起来会更好。

我买了一个 150x80x50mm 透明 ABS 盒子，空间充足。

如果您还没有这样做的话，我已将一个 16 针的听筒焊接到显示器上。

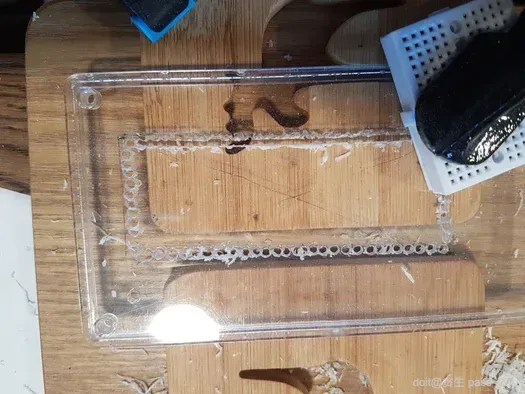

然后在盖子上钻了一个矩形孔，作为显示屏的安装孔（见图）。然后用电钻打通并连接孔（你可以在图片左侧看到）。打好孔后，我用锉刀将孔打磨平整，直到显示屏完全嵌入，然后又钻了4个孔，用4个M3螺栓固定。

盖子上的显示屏能让你更好地了解Arduino的安装位置。我用尼龙M3螺栓将Arduino和屏蔽罩固定在底座上。

切一小块约 40x30 毫米的 veroboard，并在上面钻 3 个孔。在外壳上钻 3 个孔，以便它能与剩余的空间相匹配。不过，先不要用螺栓固定，因为电线还需要焊接进去。基本上，这块板子只容纳 (+) 和 (-) 导轨，这样我们就可以重复使用它们和 2 个电阻。

接下来，我将电线焊接到屏蔽层两侧一排排针的一侧，焊接两次，然后将它们推入电路板顶部。考虑一下电路图上电线的走向。直接连接到 LCD 的电线应该带有母连接器，这样就可以直接插入 LCD 的排针。其余的电线将焊接到 Veroboard 上。

按照电路图连接电线并将其焊接到Vero板上。完成后，我建议至少检查一次每根电线，确保它们都已正确连接。最好使用电路测试仪检查Vero板上的地线和电源轨之间是否短路。

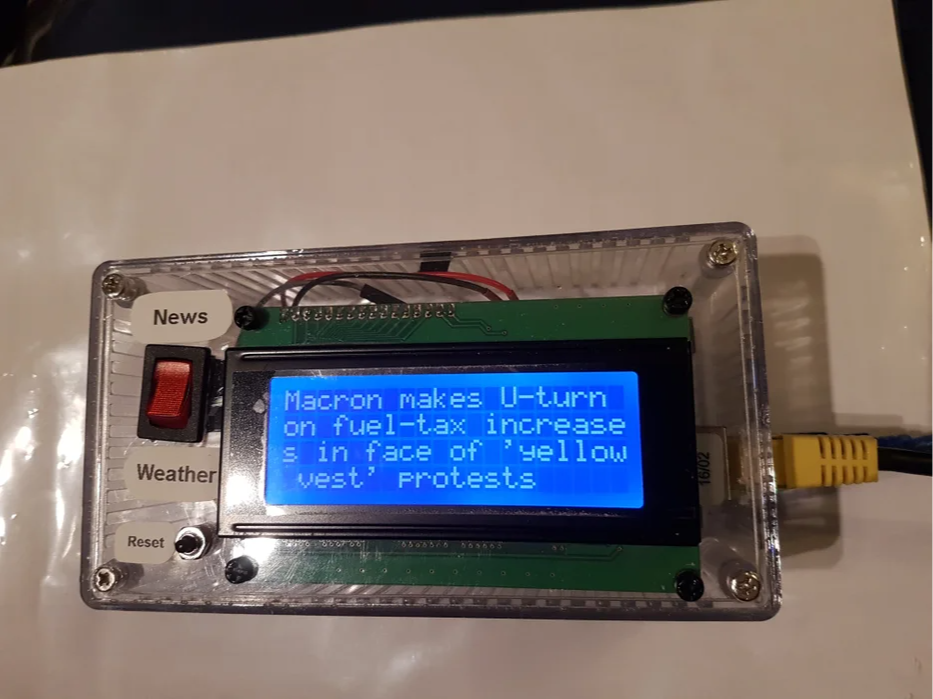

接下来，您可以通过打印机 USB 线为开发板供电。根据开关的位置，它会加载新闻或天气信息。如果一切正常，就大功告成了！

如果什么都不起作用，或者有些方法有效但不是全部有效，那么最好的办法就是回归基础。

最明显的做法是再次检查所有接线，确保没有电线松动。

接下来检查显示器是否能正常工作。你可以复制代码，然后将其精简为 lcd 命令，并注释掉其余部分。

如果以太网出现故障，您可以首先尝试以这种格式在 Firefox 浏览器中输入 URL，看看它们是否返回信息。

查看来源：http://feeds.reuters.com//reuters/UKTopNews

如果确实返回了信息，请检查代码中的 URL 是否完全正确。接下来，您可以尝试使用串口监视器添加调试语句。这篇文章内容太多，但网上有很多相关信息，包括这个教程。

关于串行监视器的一个非常重要的一点是，在使用独立信息站之前删除该代码，否则它将尝试连接到您的笔记本电脑！
