DIY USB充电4接口

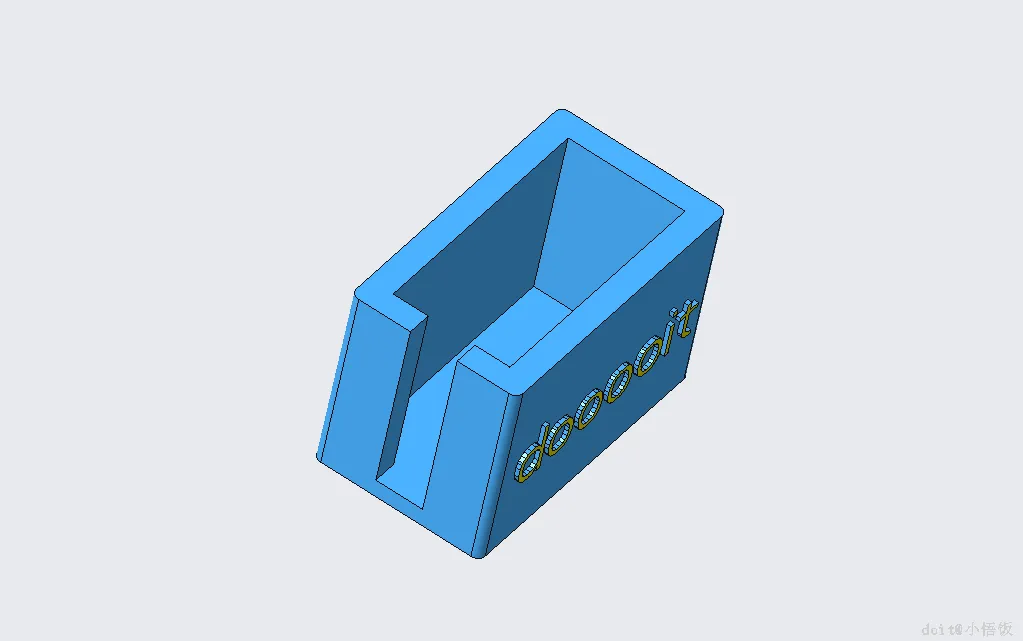

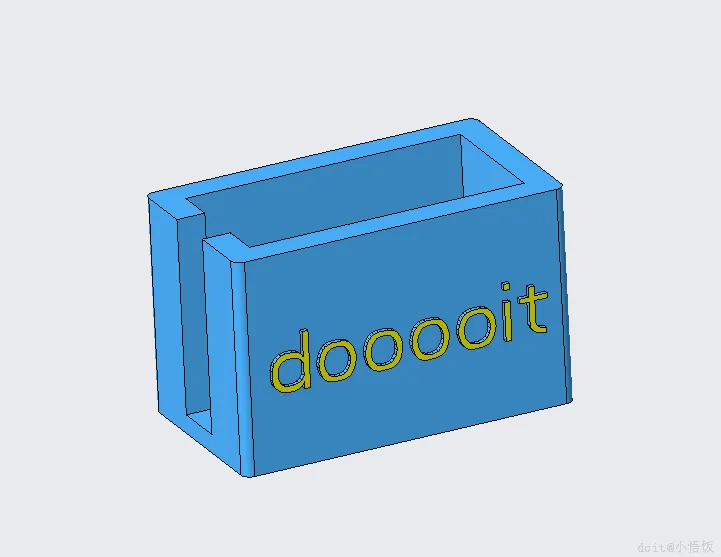

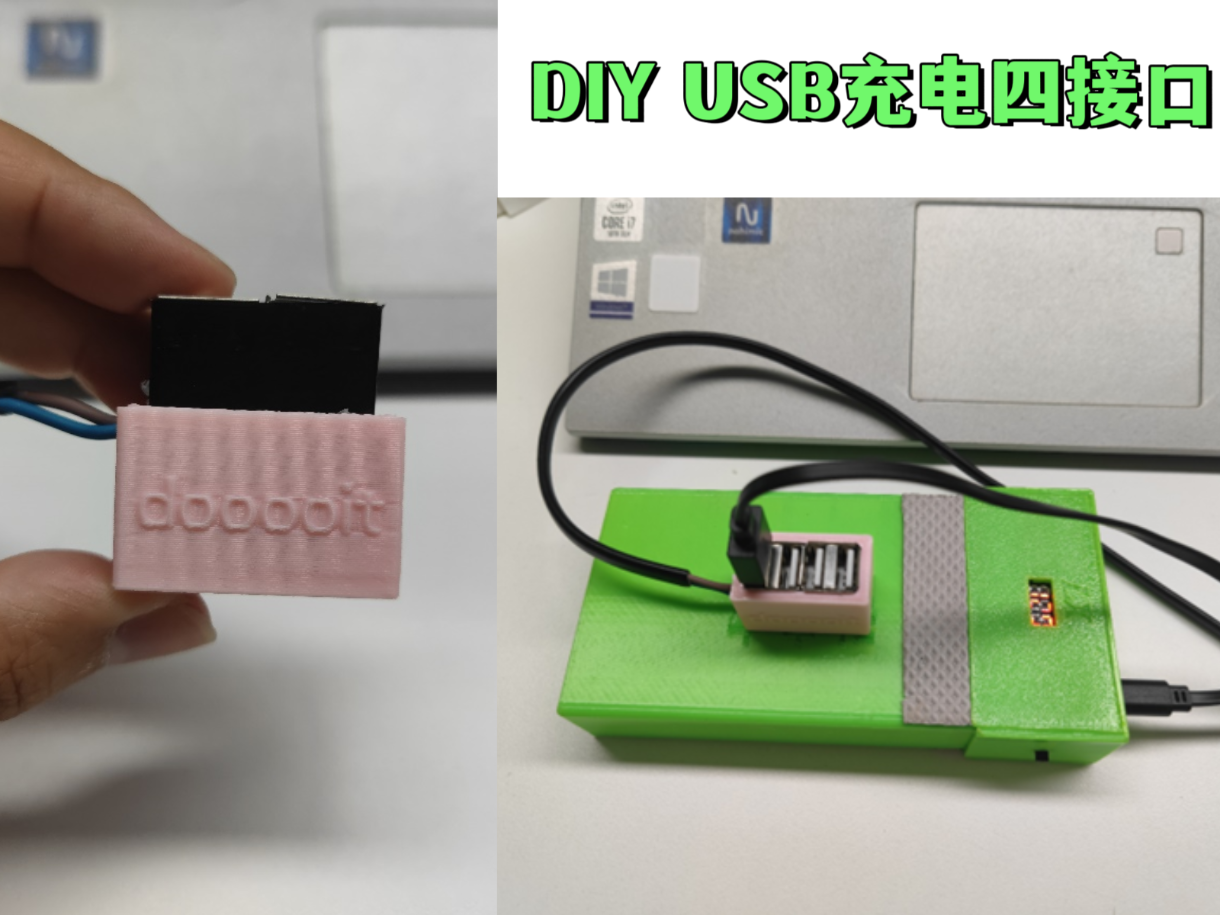

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。

测量数据务必以具体实物USB母座为准，实物，提供一个设计方案解决生活小问题，讲解此类建模应注意的细节问题。

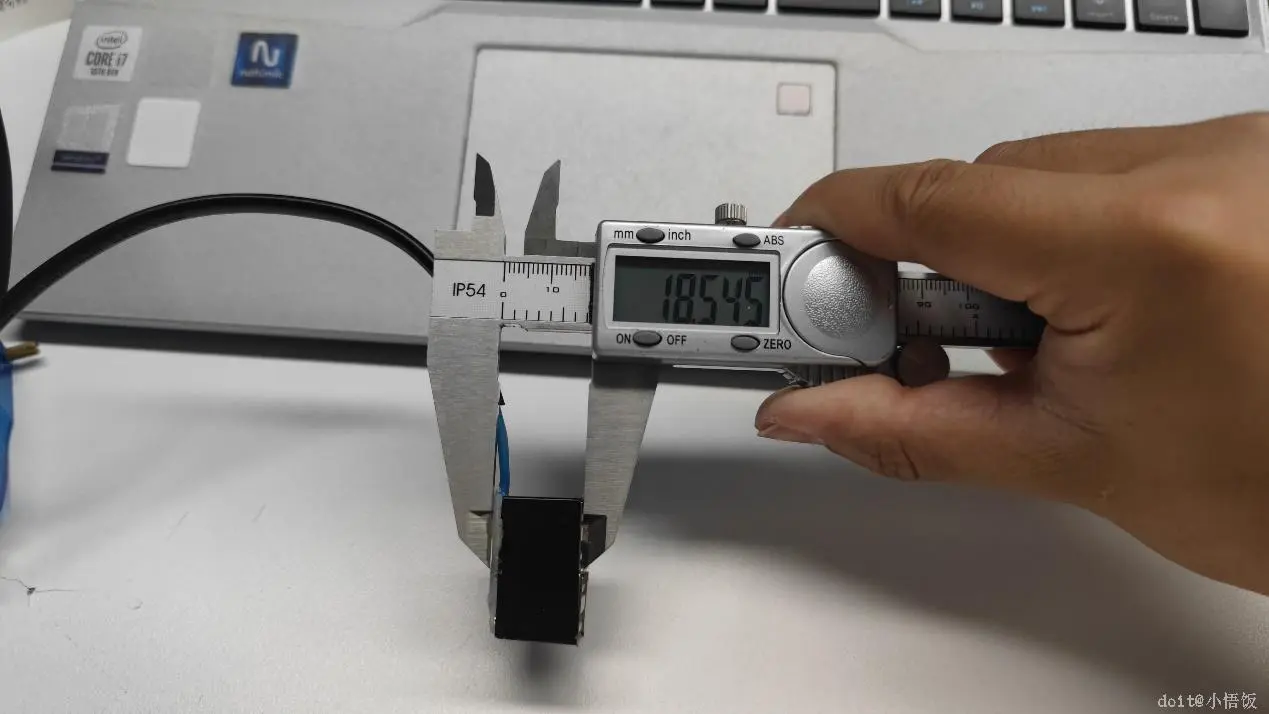

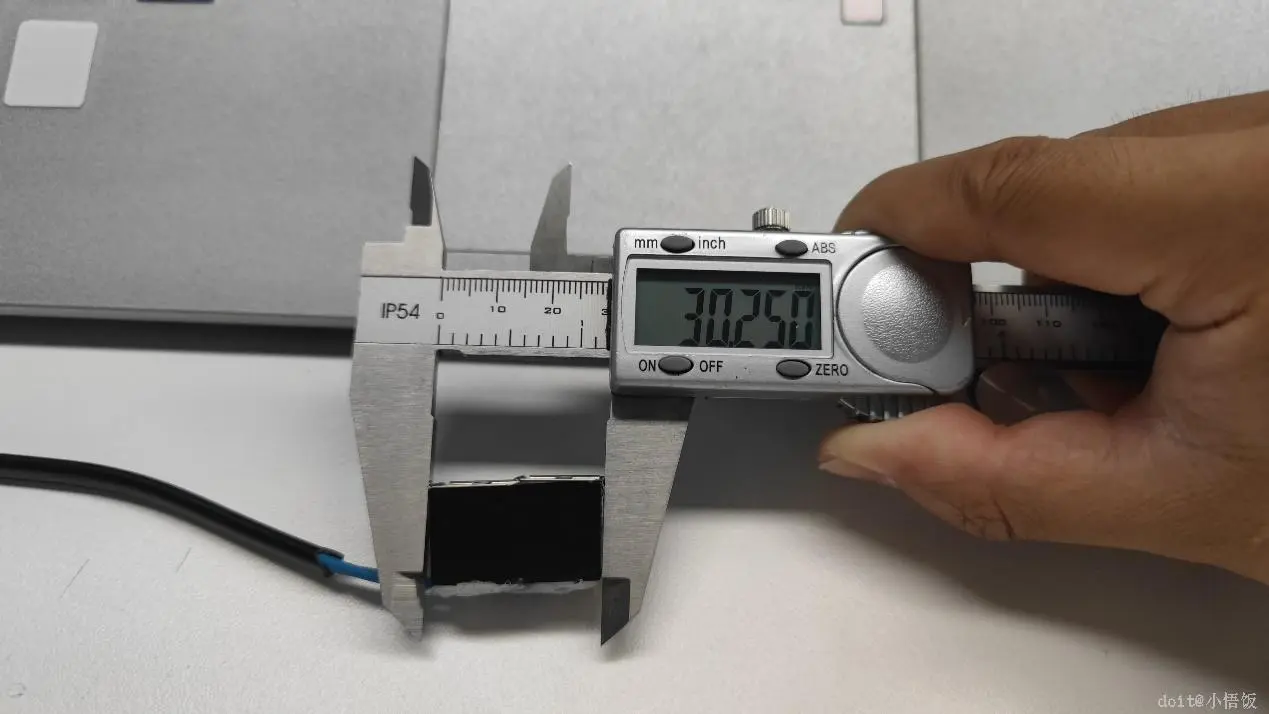

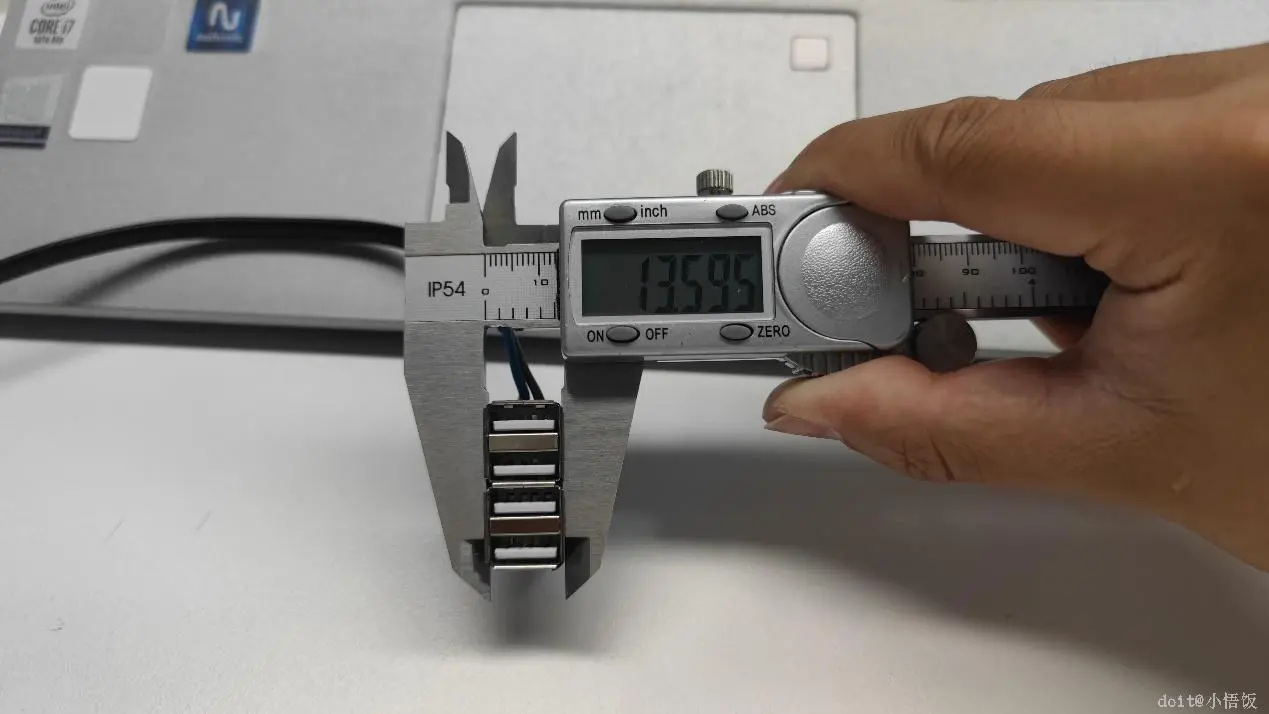

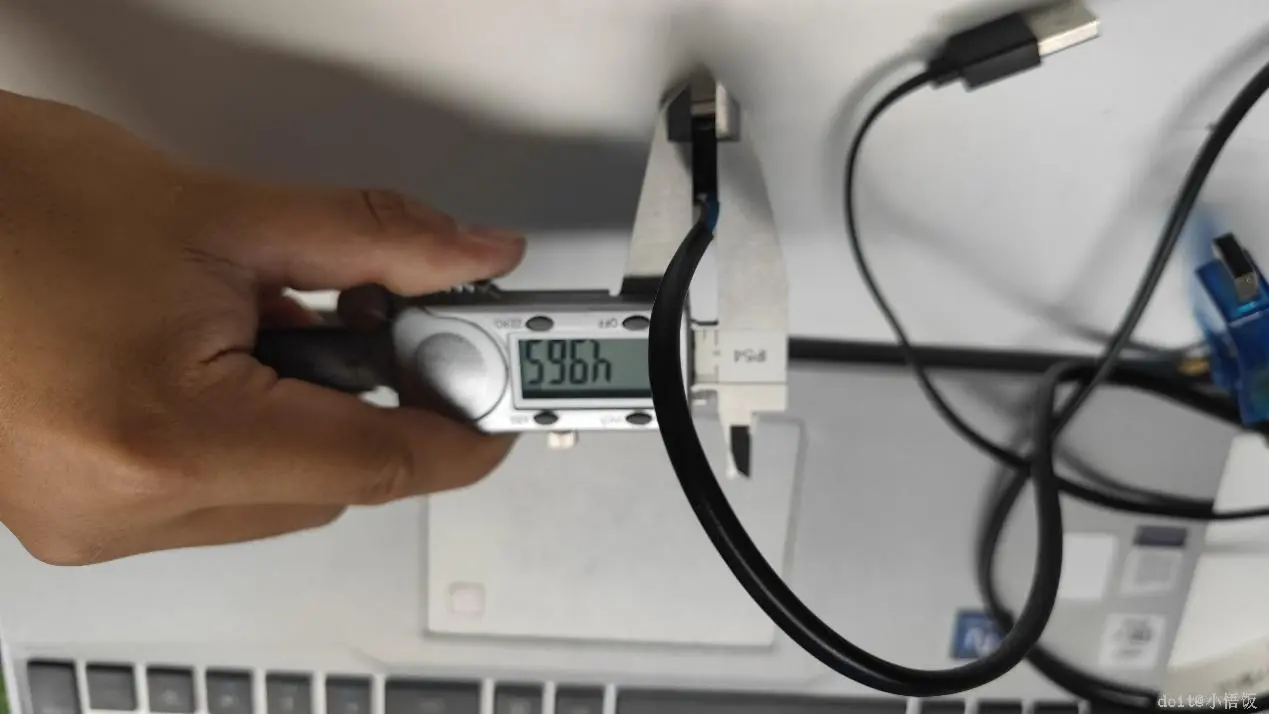

1、根据现有的USB母座实物，测量长宽高，单位mm

2、注意，在测量时，应该考虑打印机误差，因此根据个人经验留出打印误差即可。正常为+0.1mm

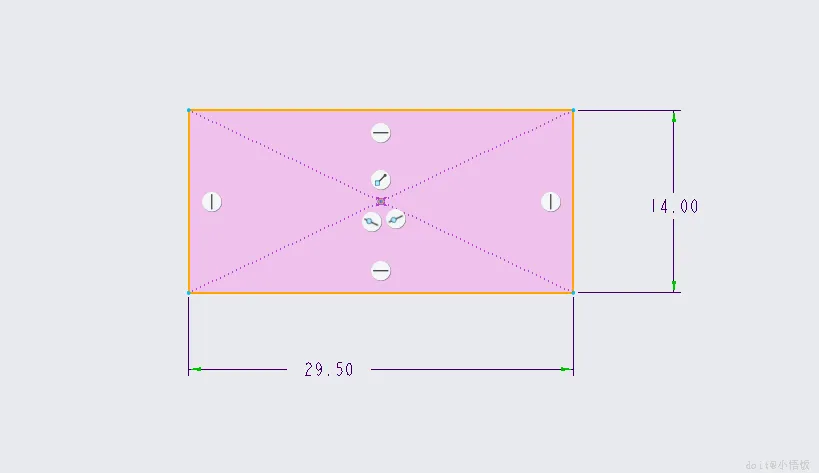

1. 草绘内框线条。

根据USB母座实物的测量数据，草绘出长方形内配合尺寸。

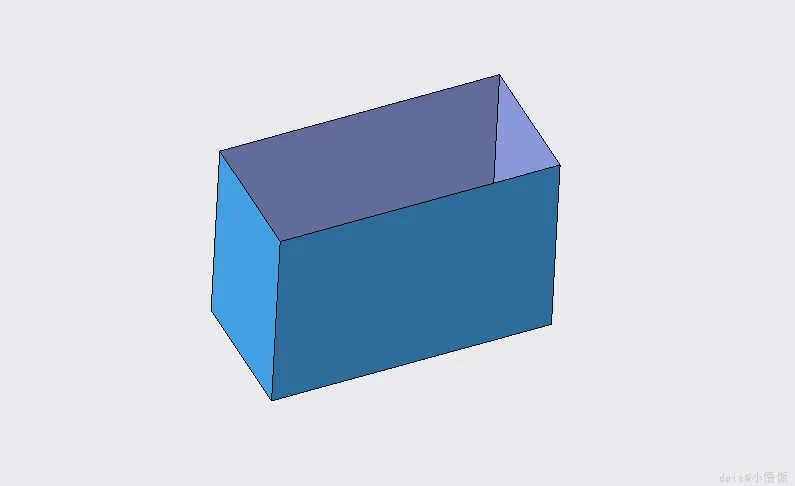

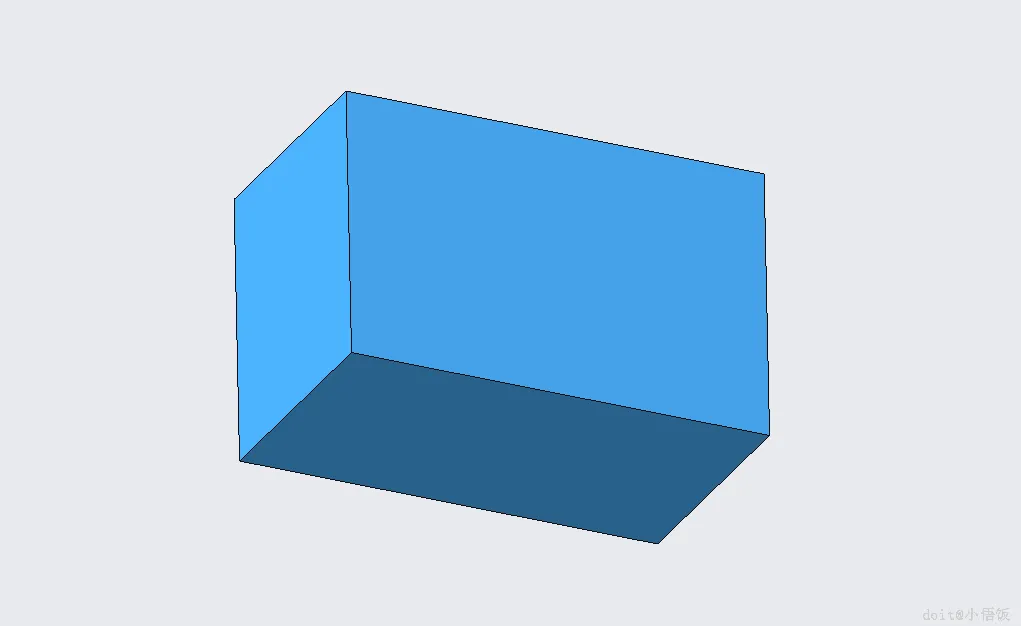

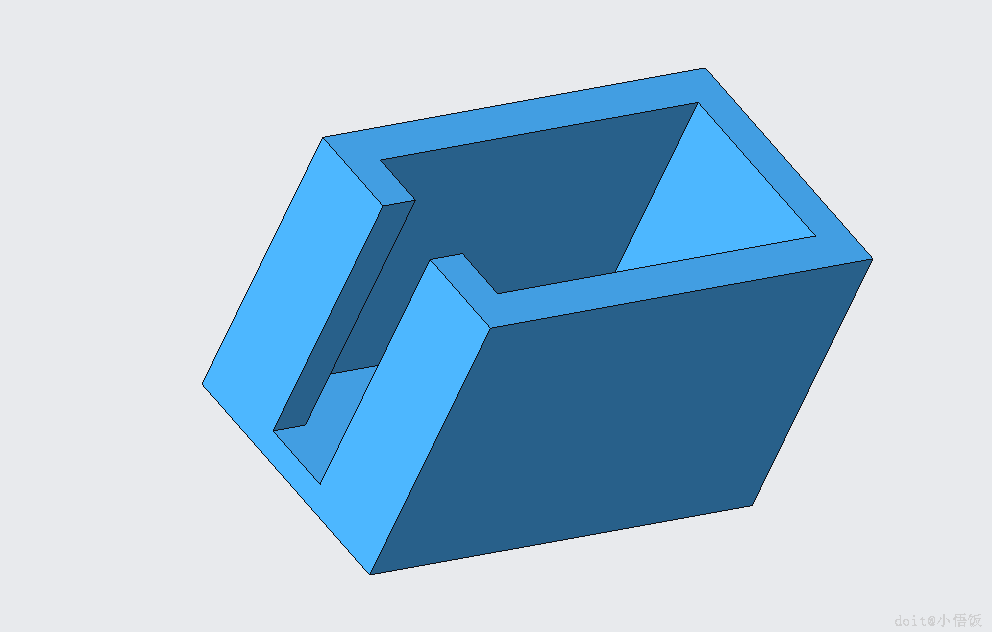

1. 拉伸。

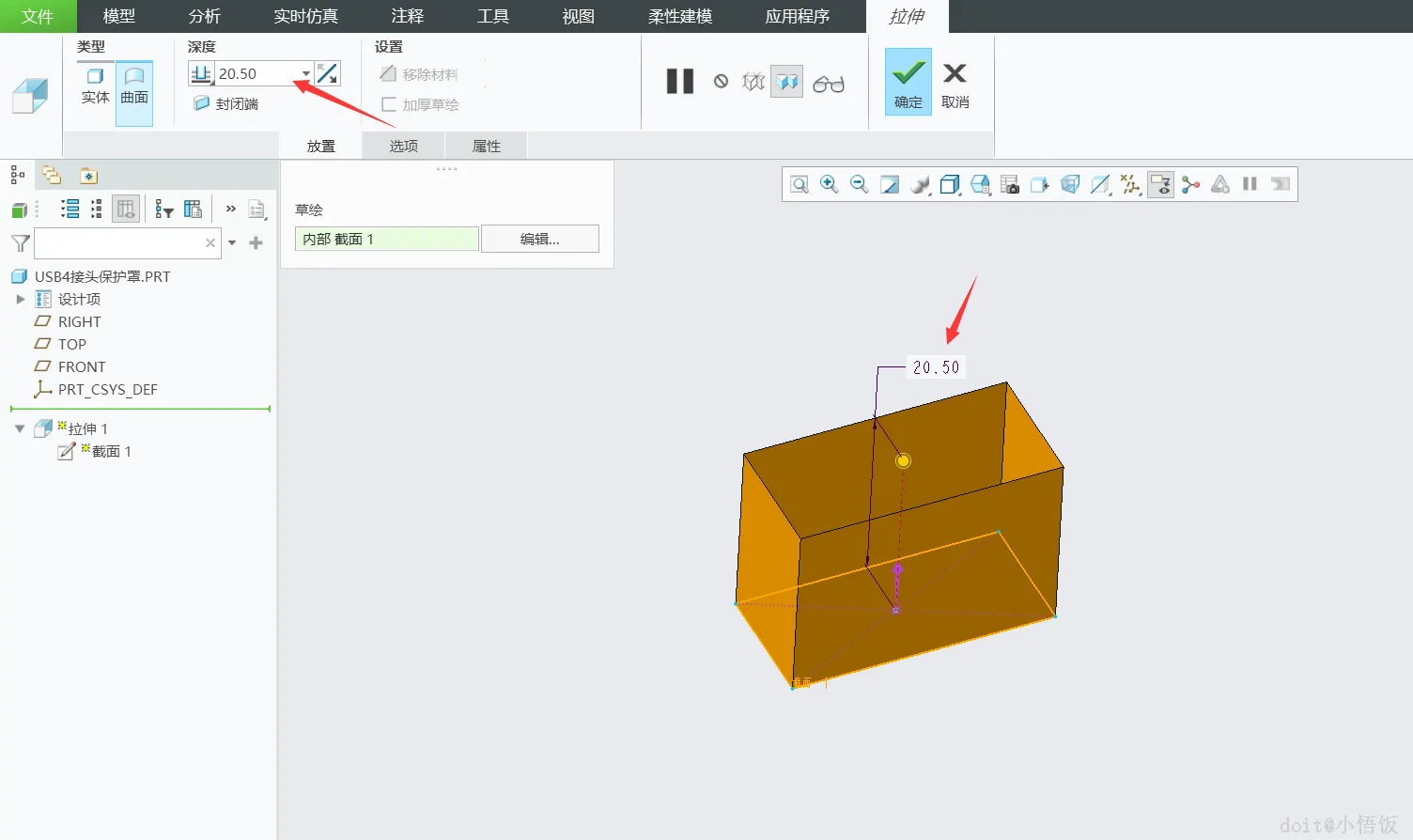

拉伸高度为20.5mm

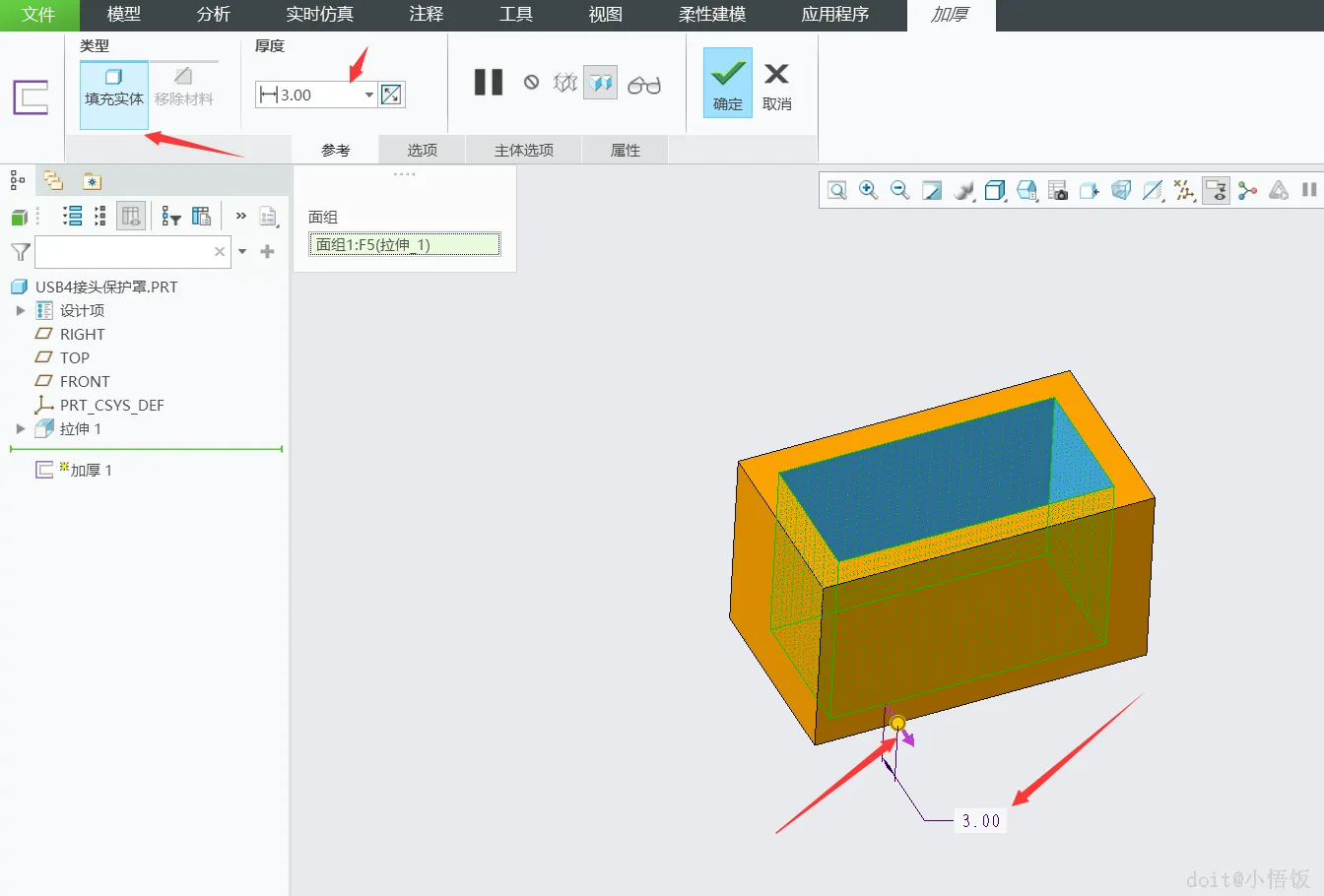

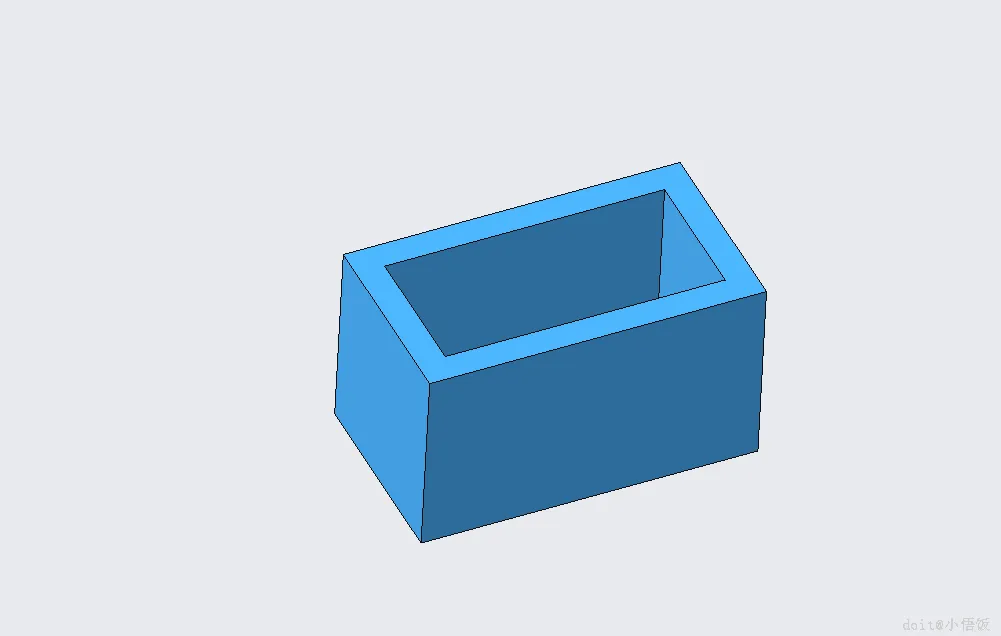

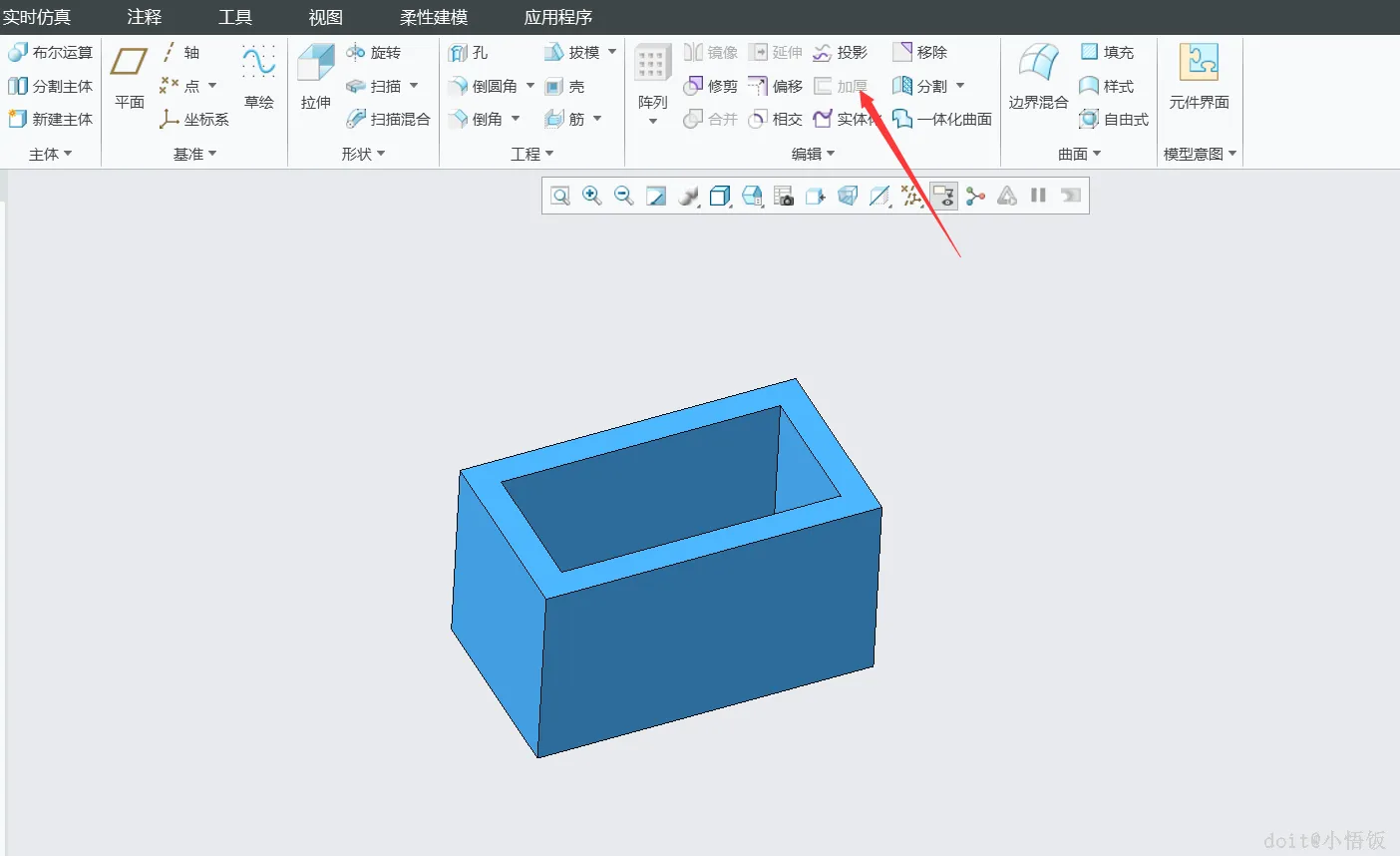

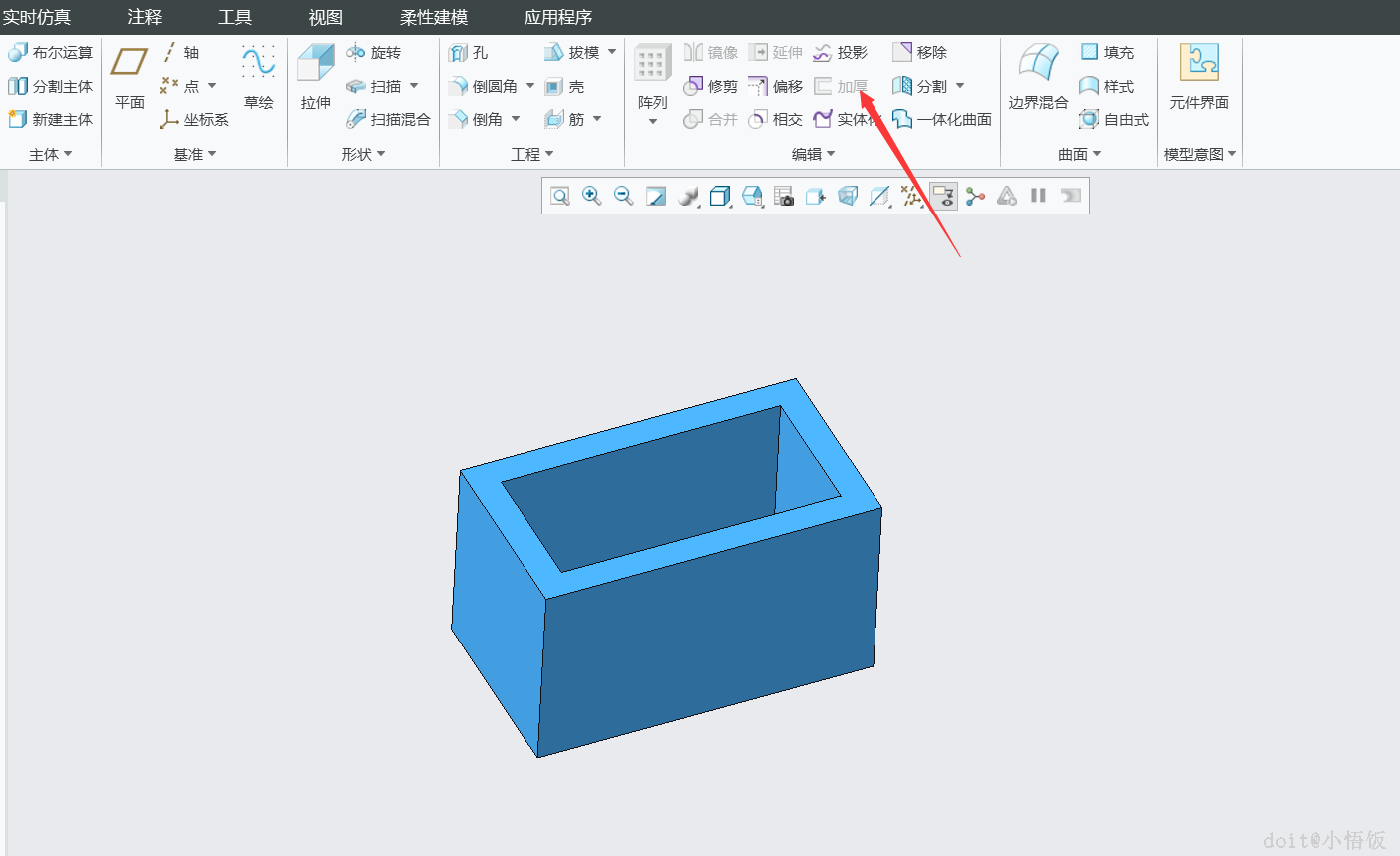

加厚。厚度为3mm

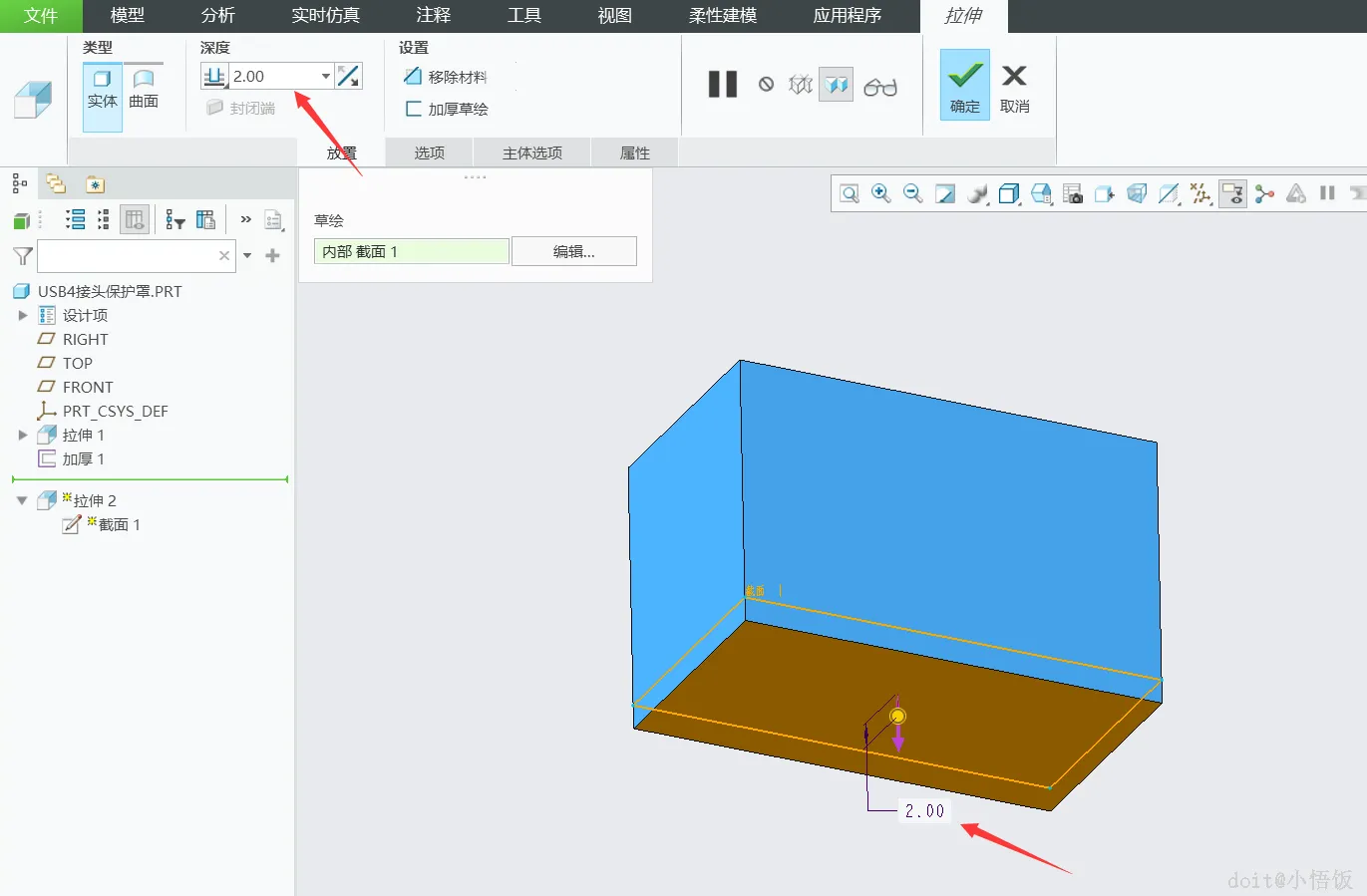

1. 拉伸底部。封闭底部，此步骤较为简单。

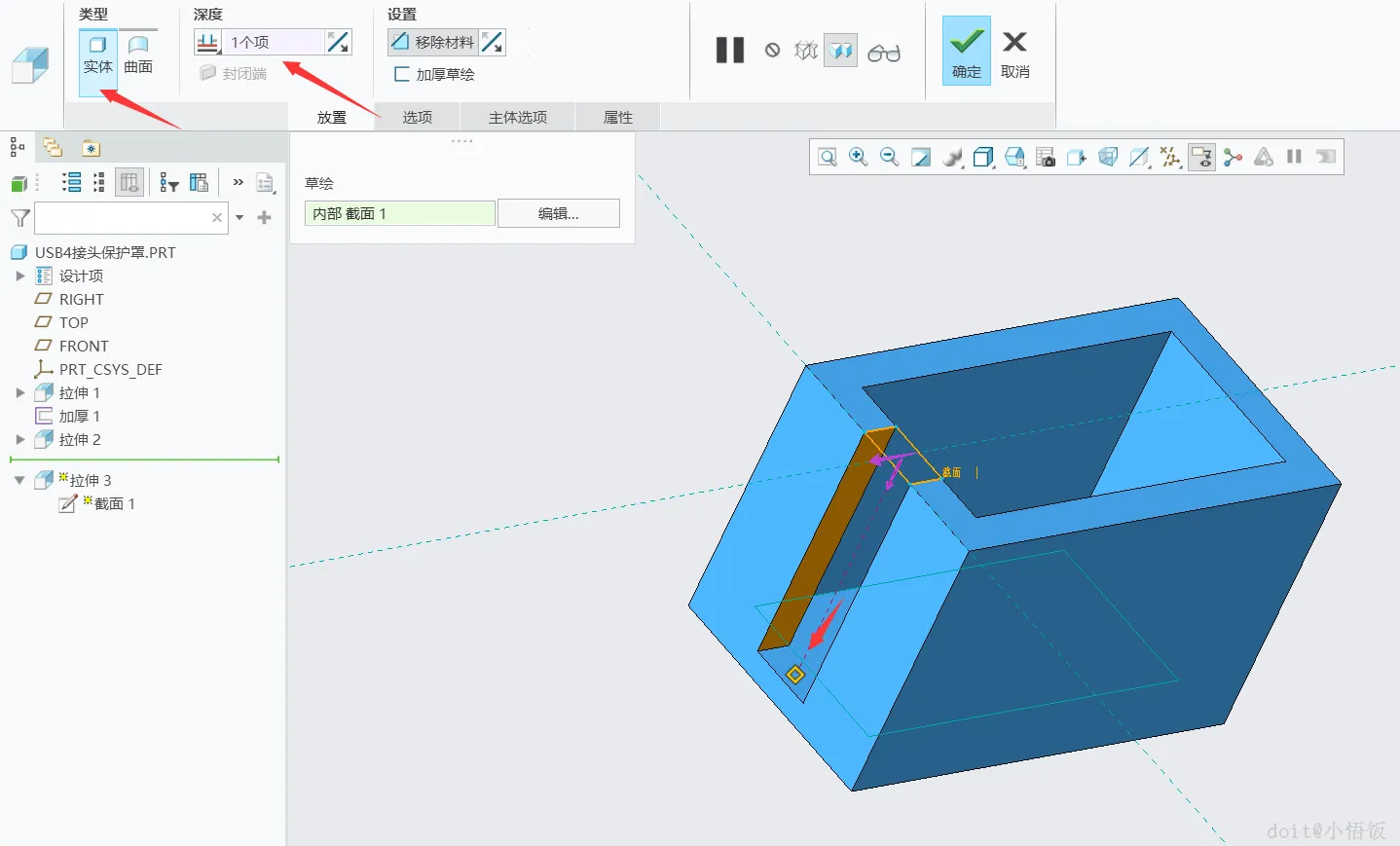

2. 拉伸厚度为2mm，类型为“实体”

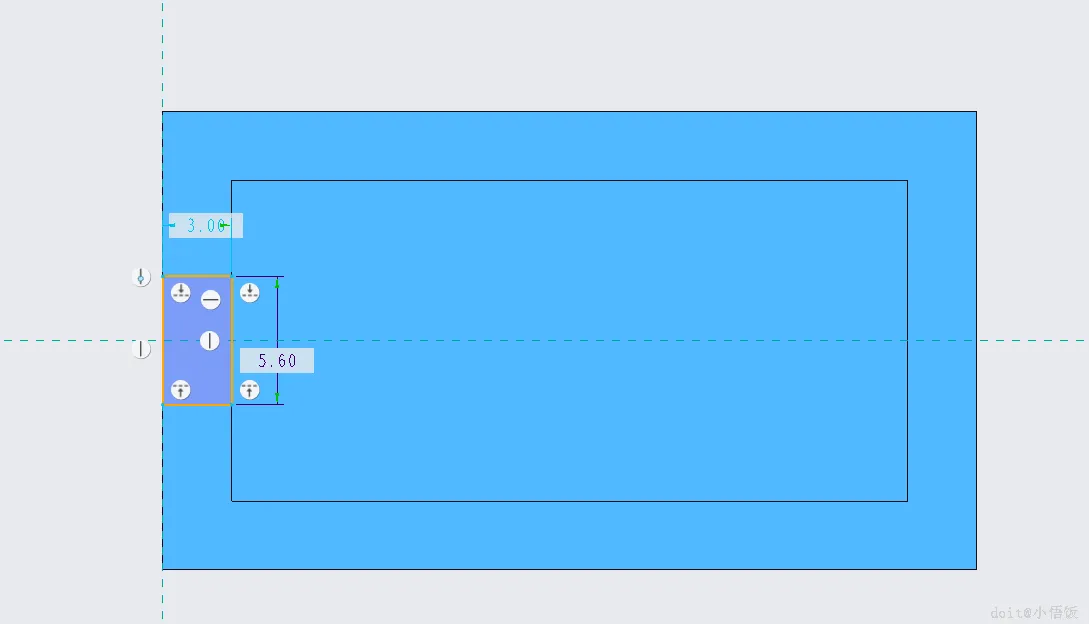

此步骤根据测量电线的宽度，切除即可。

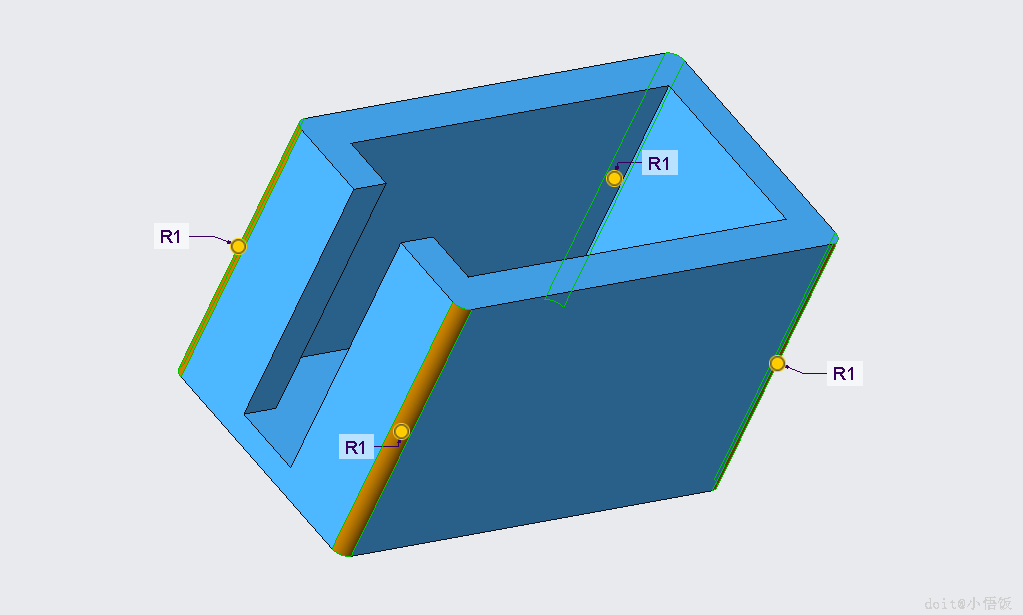

倒圆角目的，防止划伤。

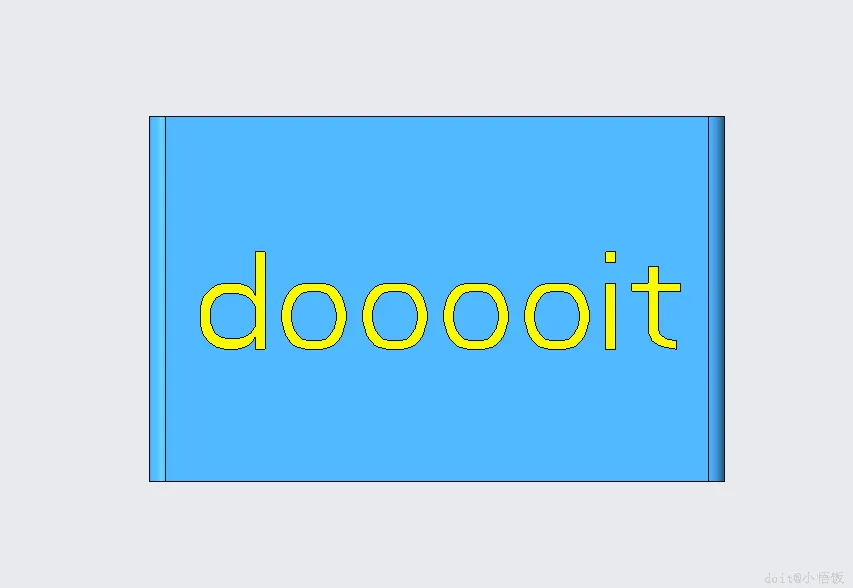

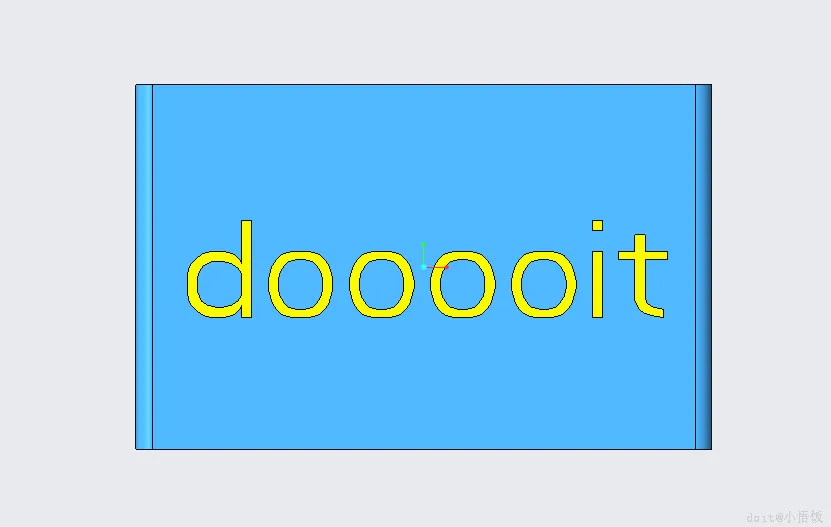

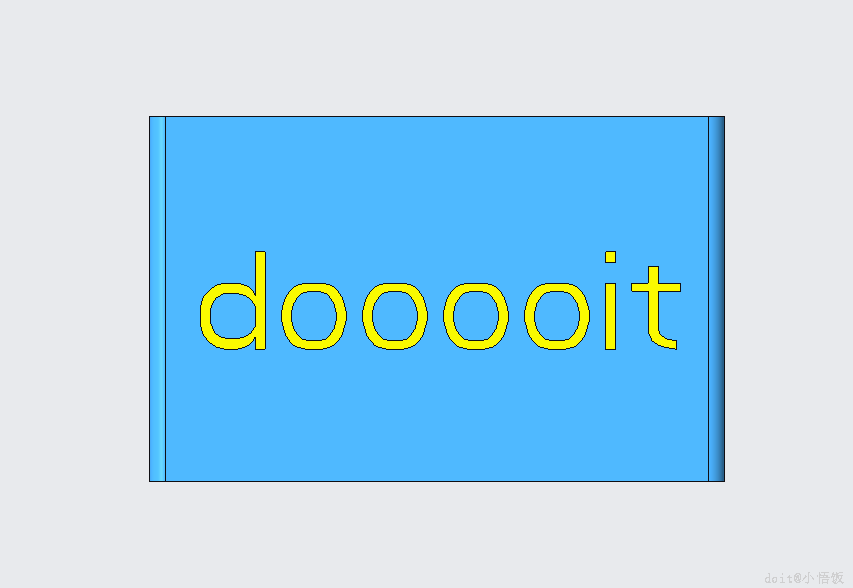

最后，在平面拉伸属于自己的logo。

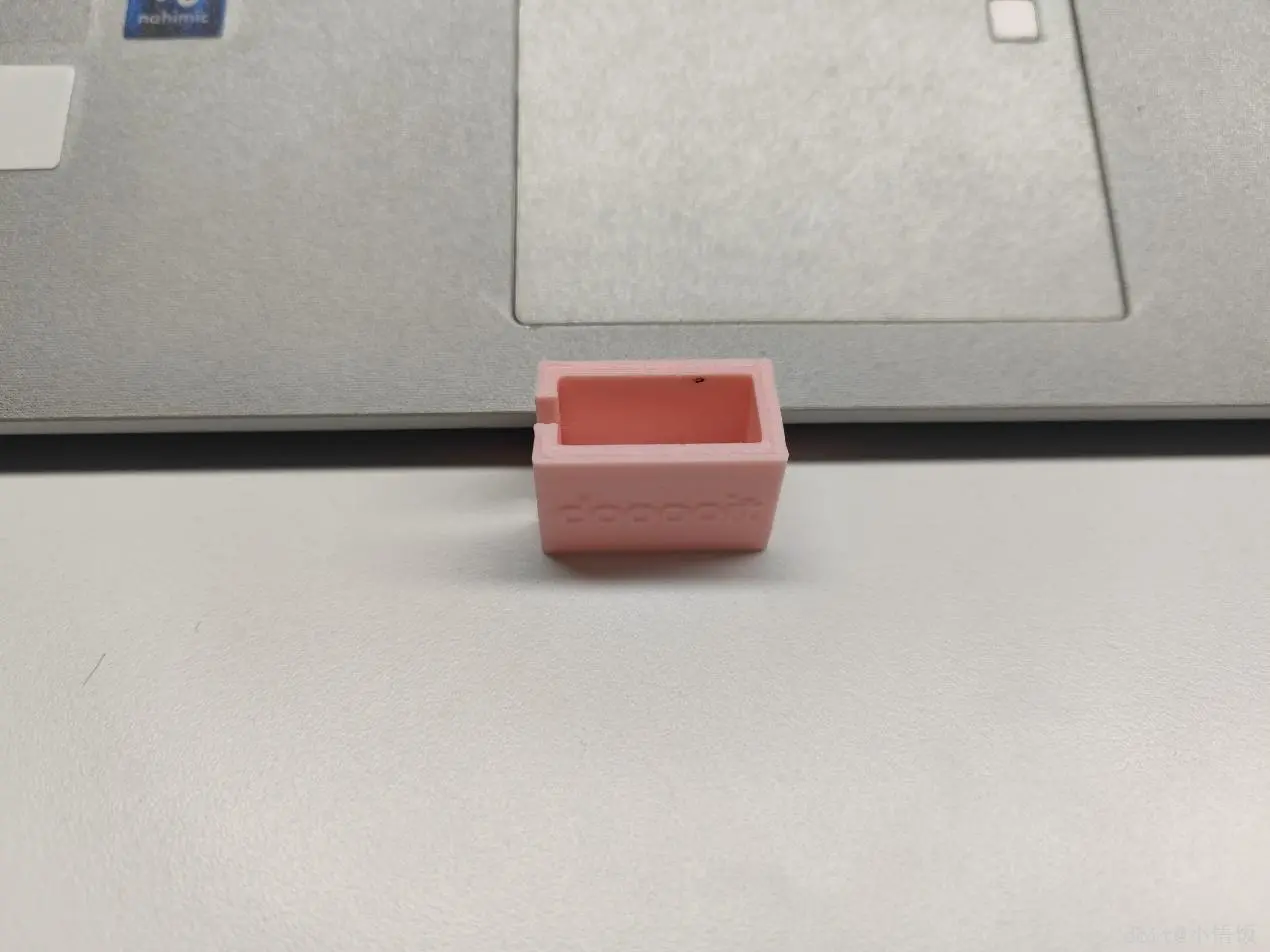

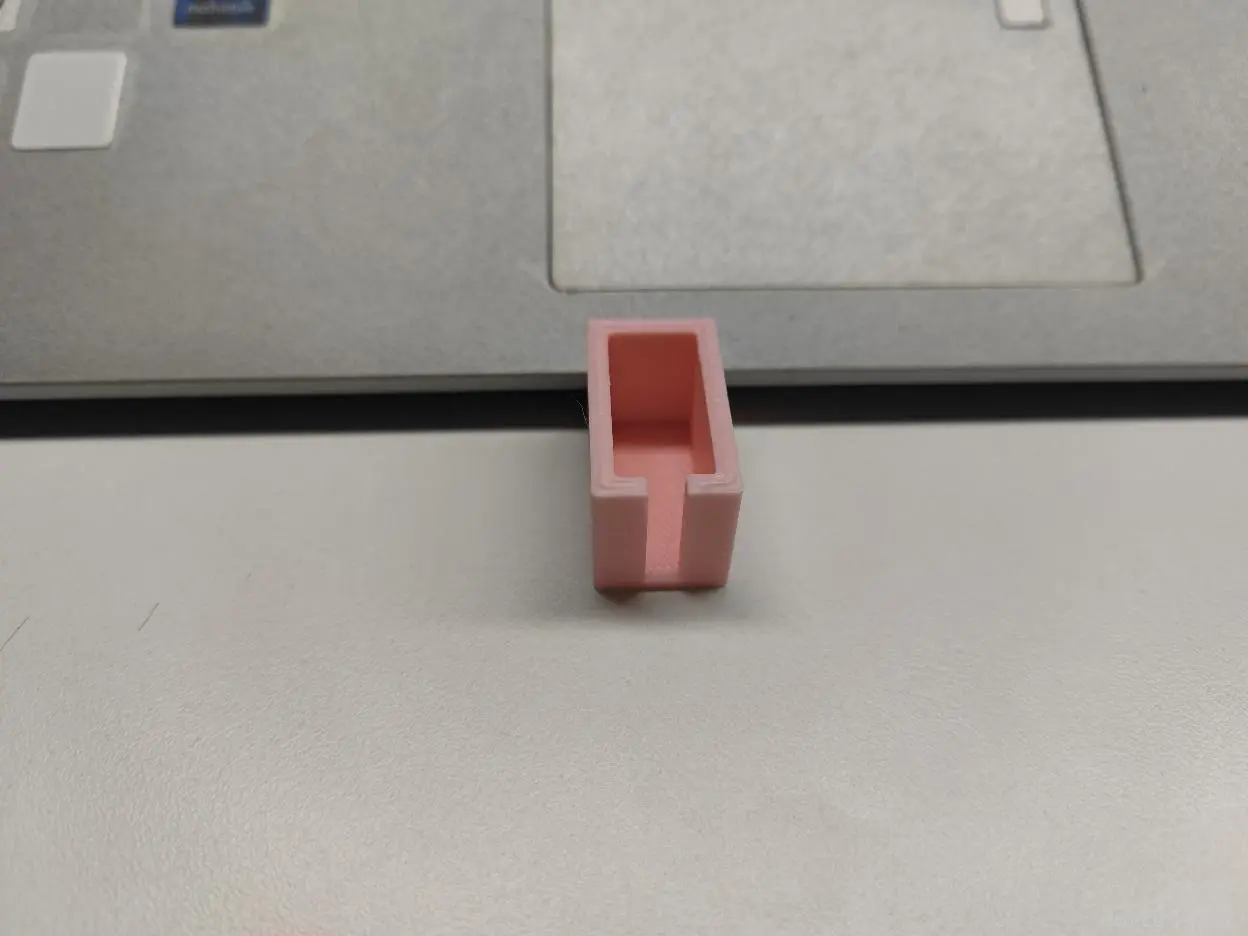

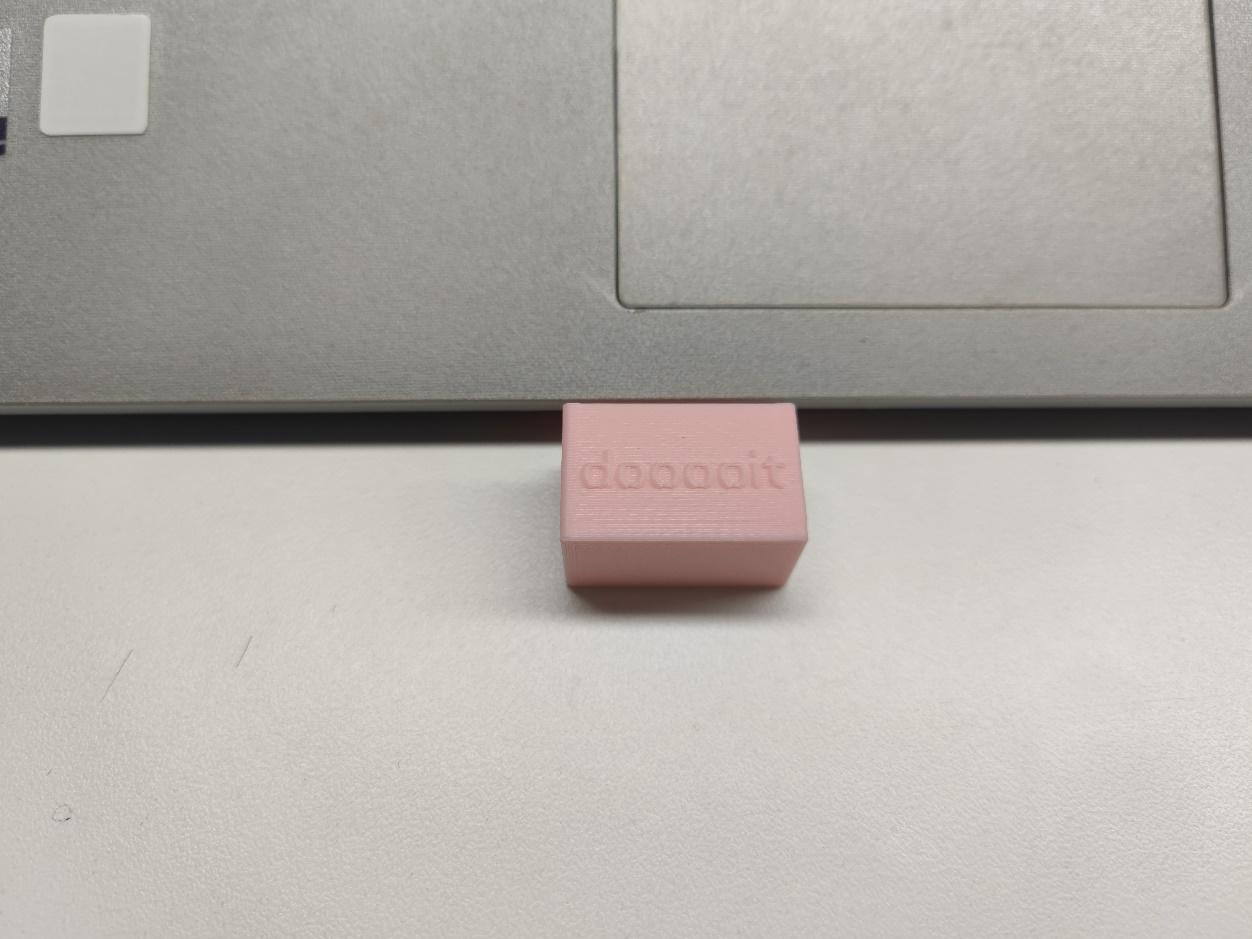

打印参数

1. 填充100%
2. 层高0.25
3. 材质pla

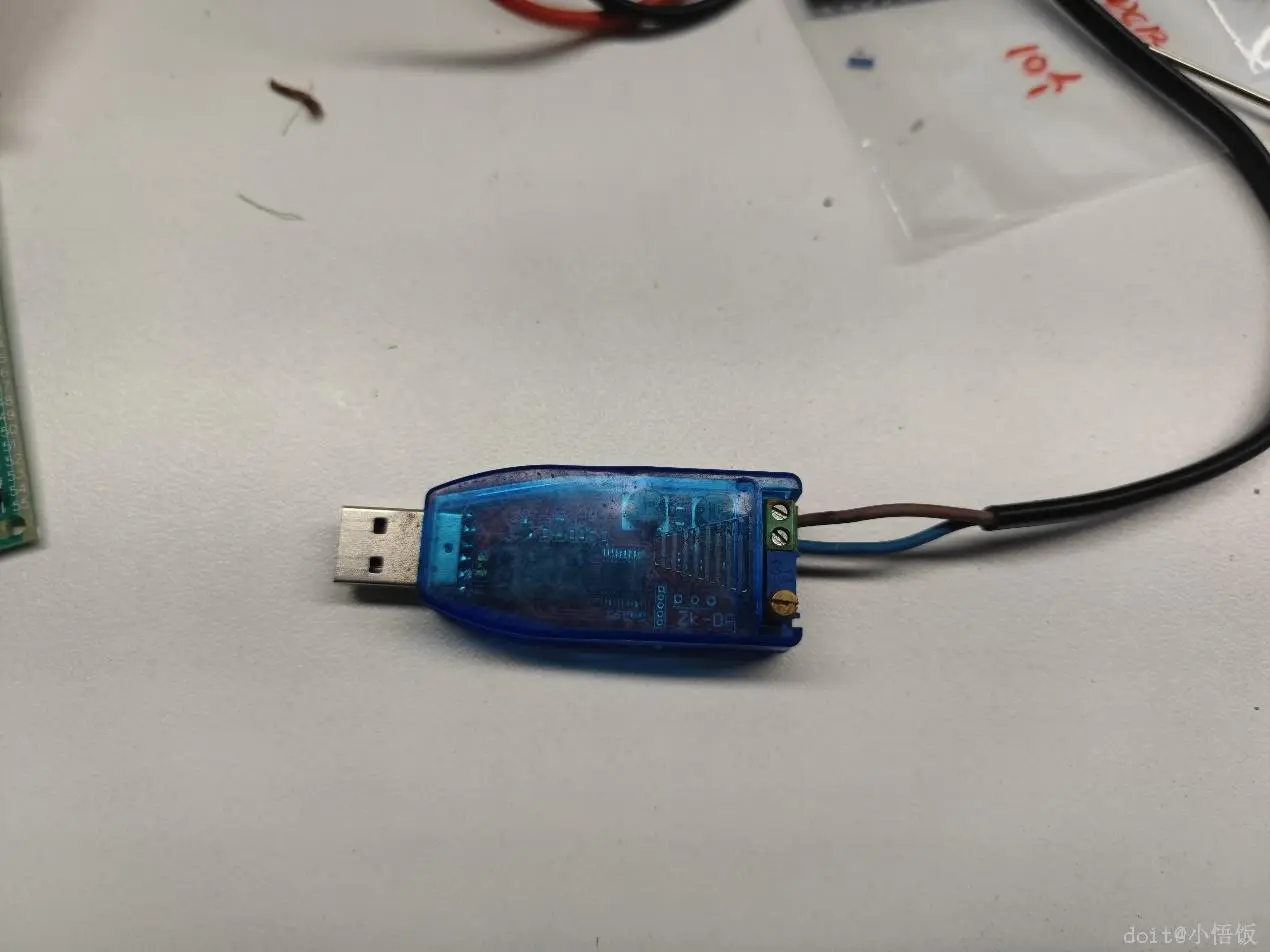

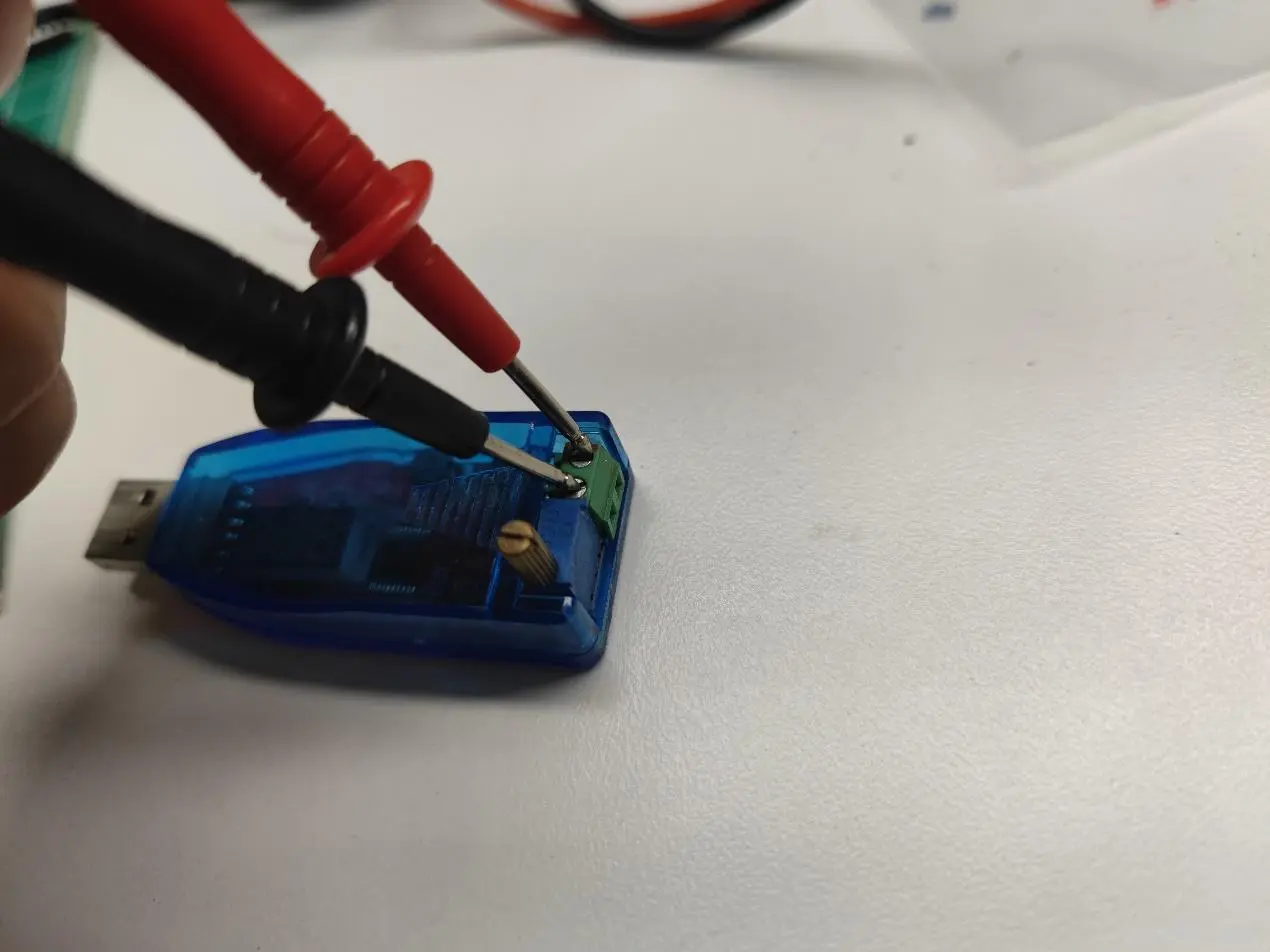

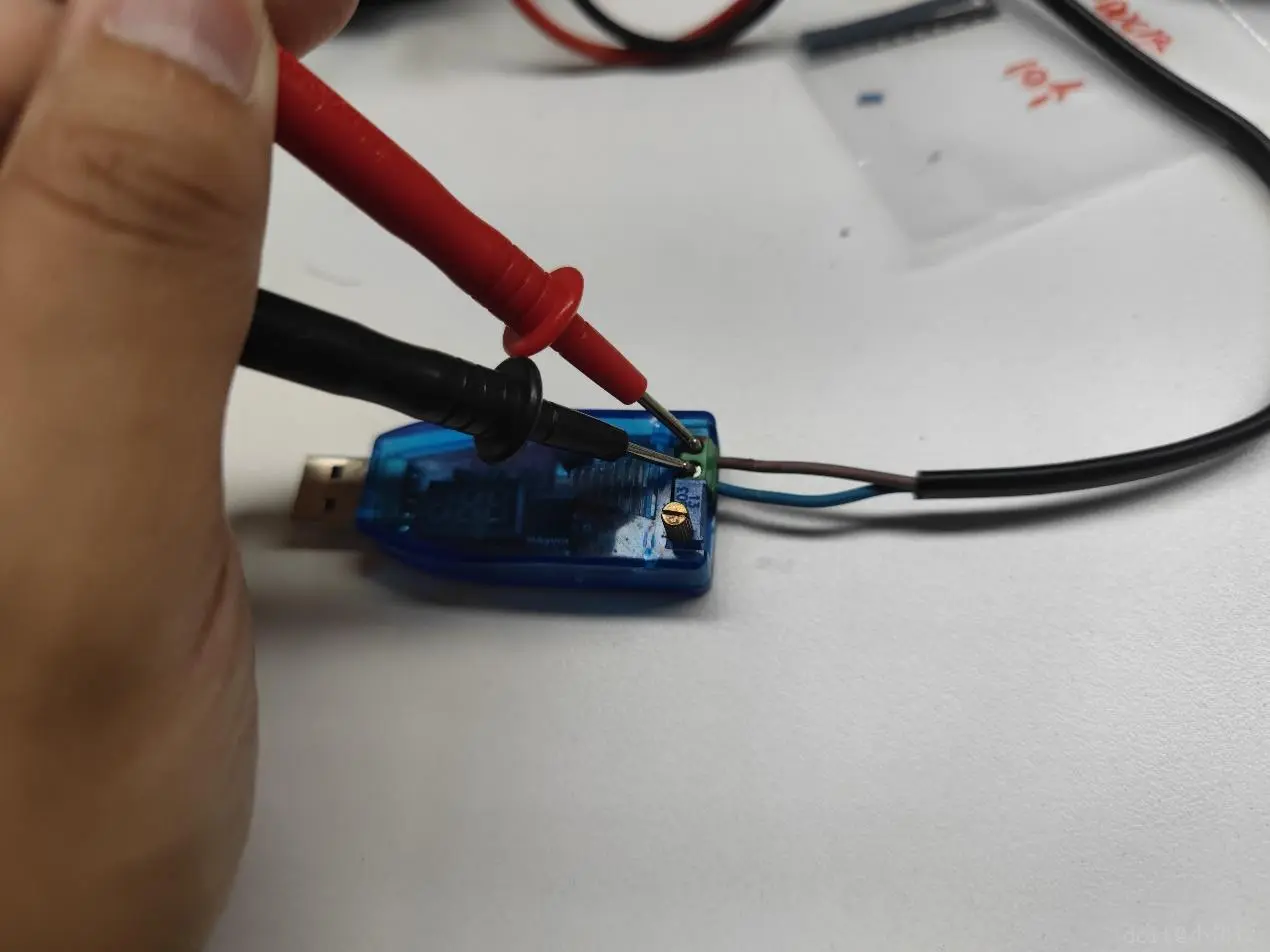

1. 首先用万用表确定USB调压模块的正负极；

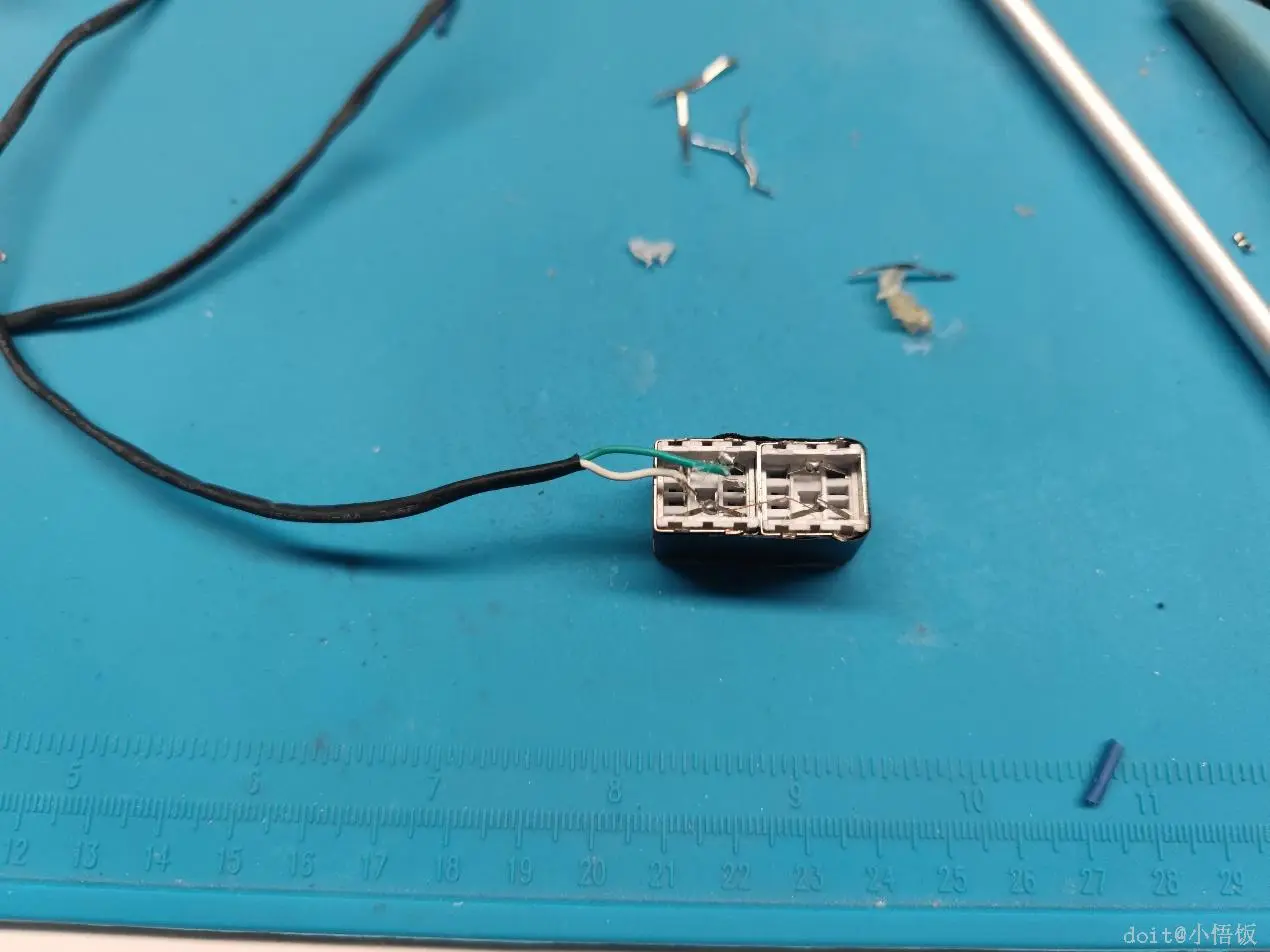

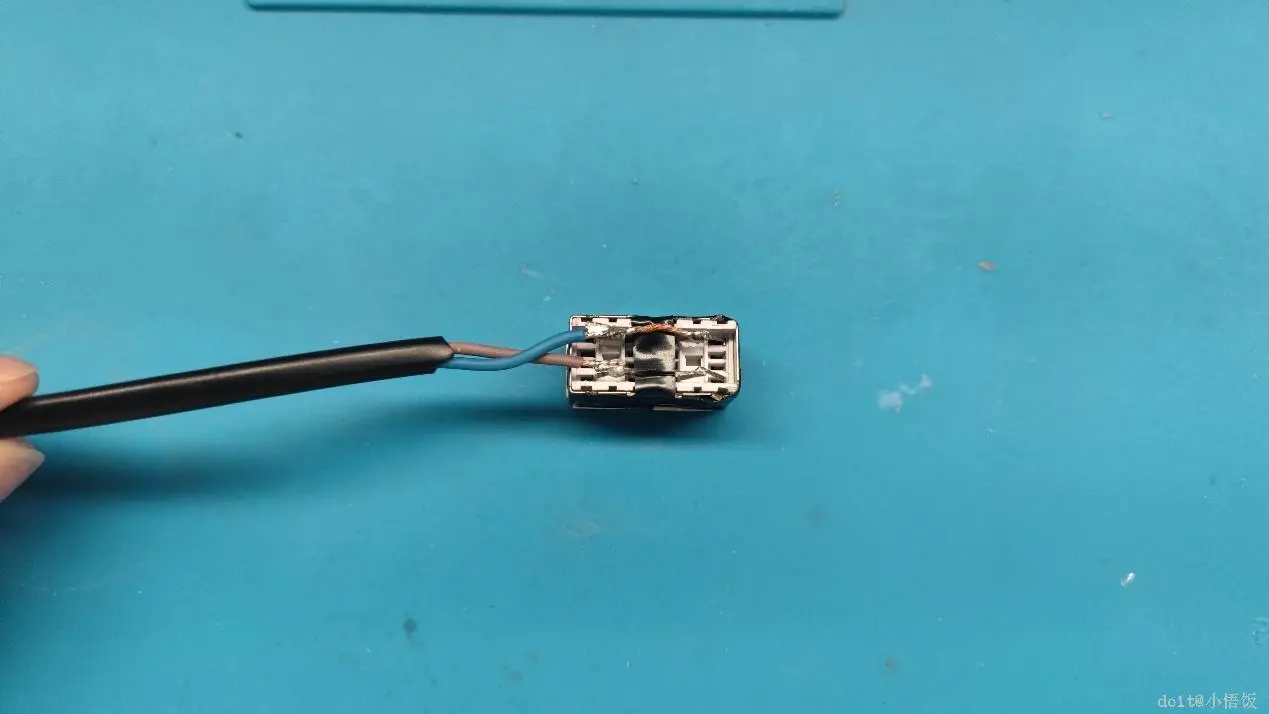

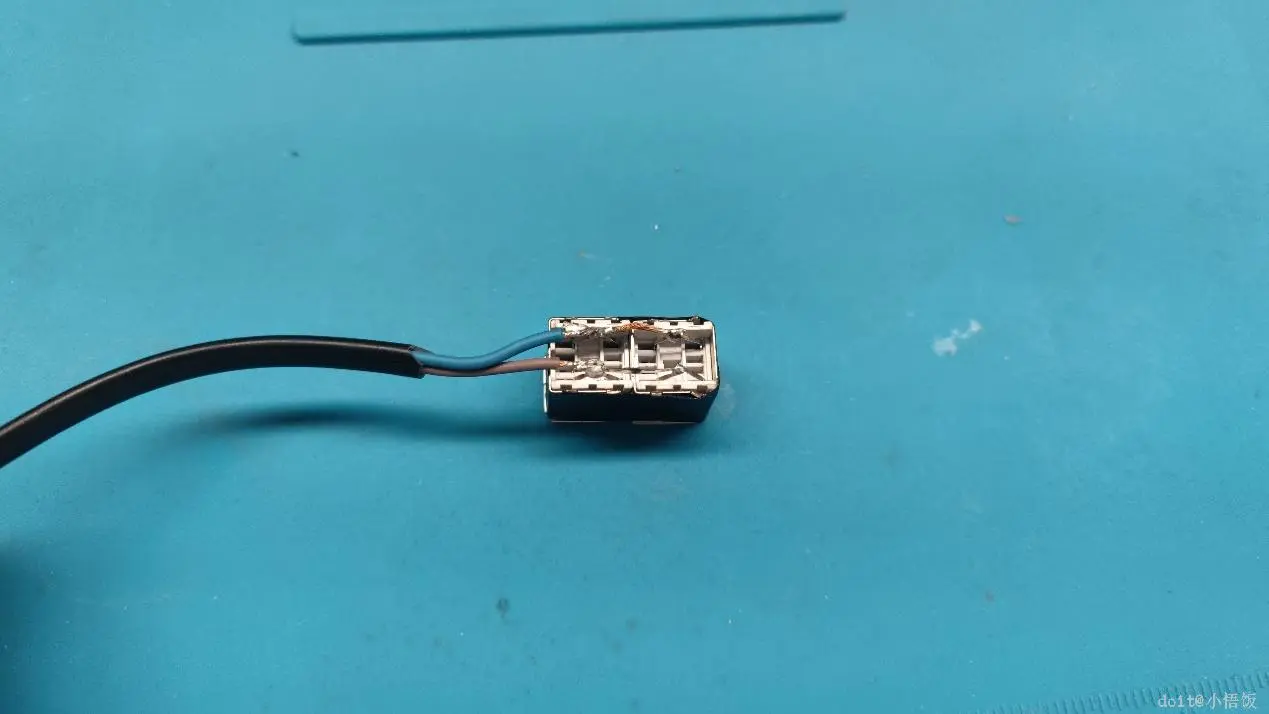

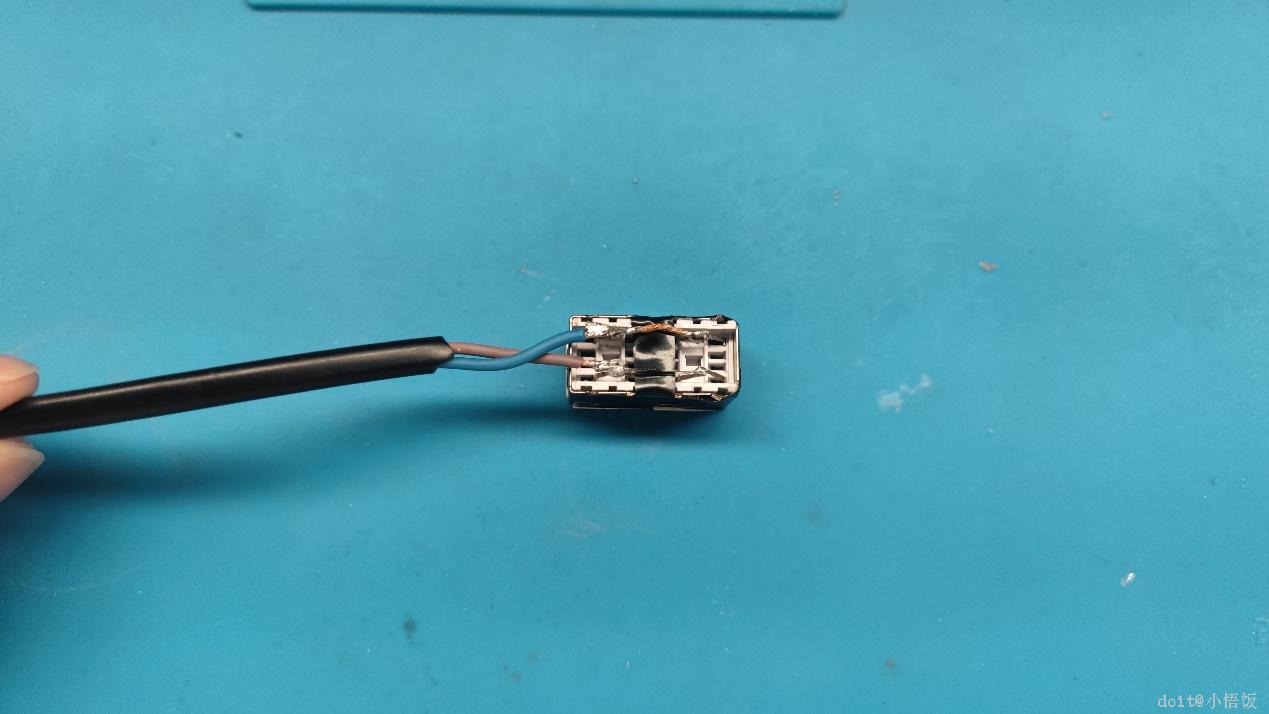

2. 焊接电线。

注意，电线下应提前铺垫绝缘胶带，避免焊接后短路。

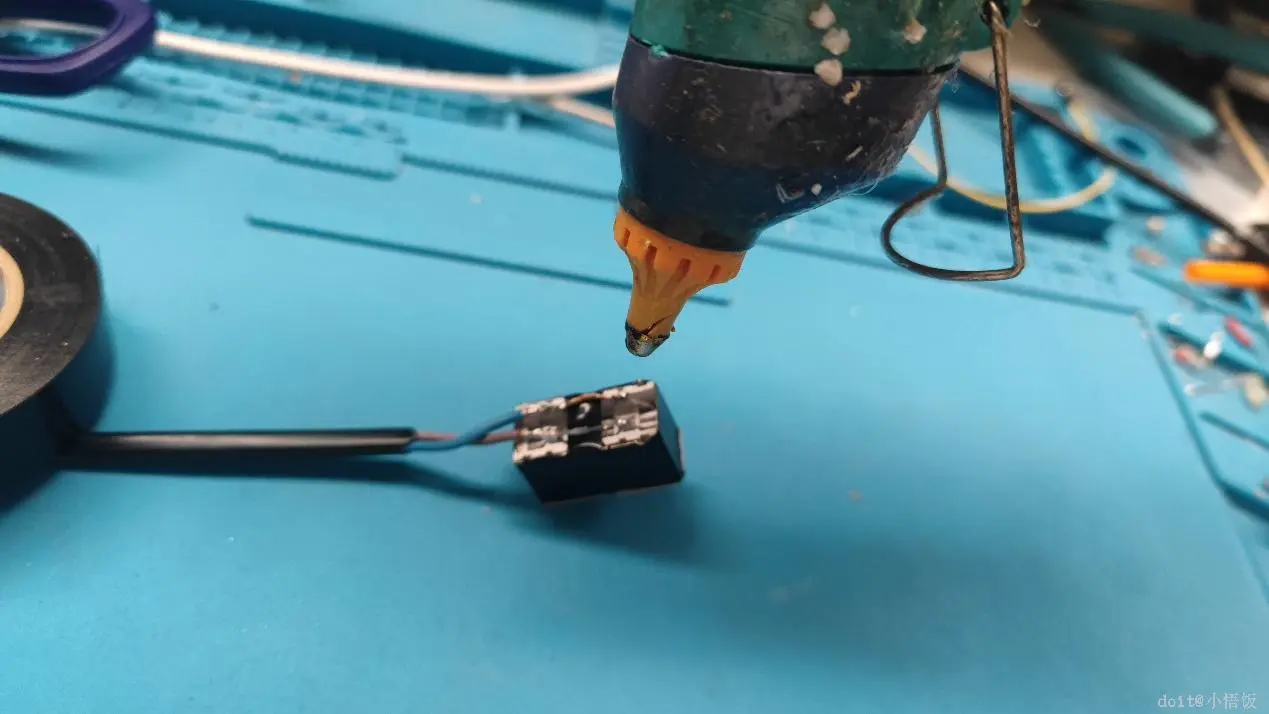

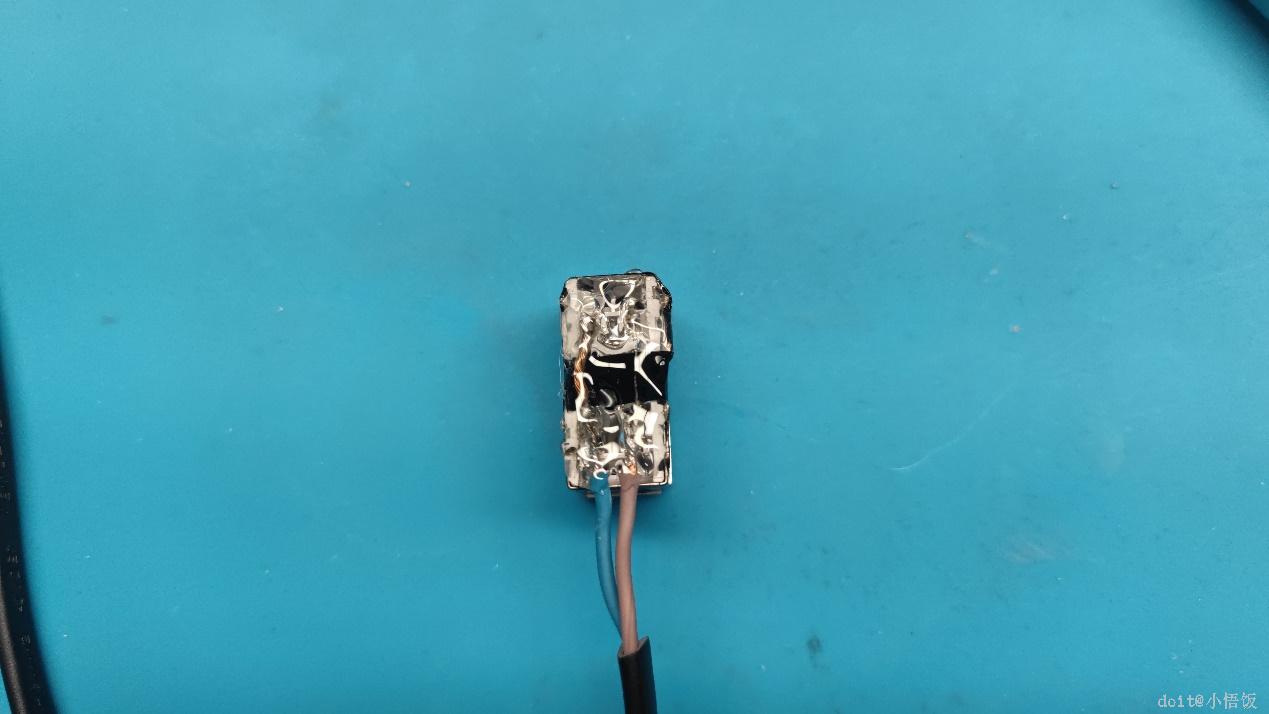

使用热胶，将金属线裸露部位，密封好。

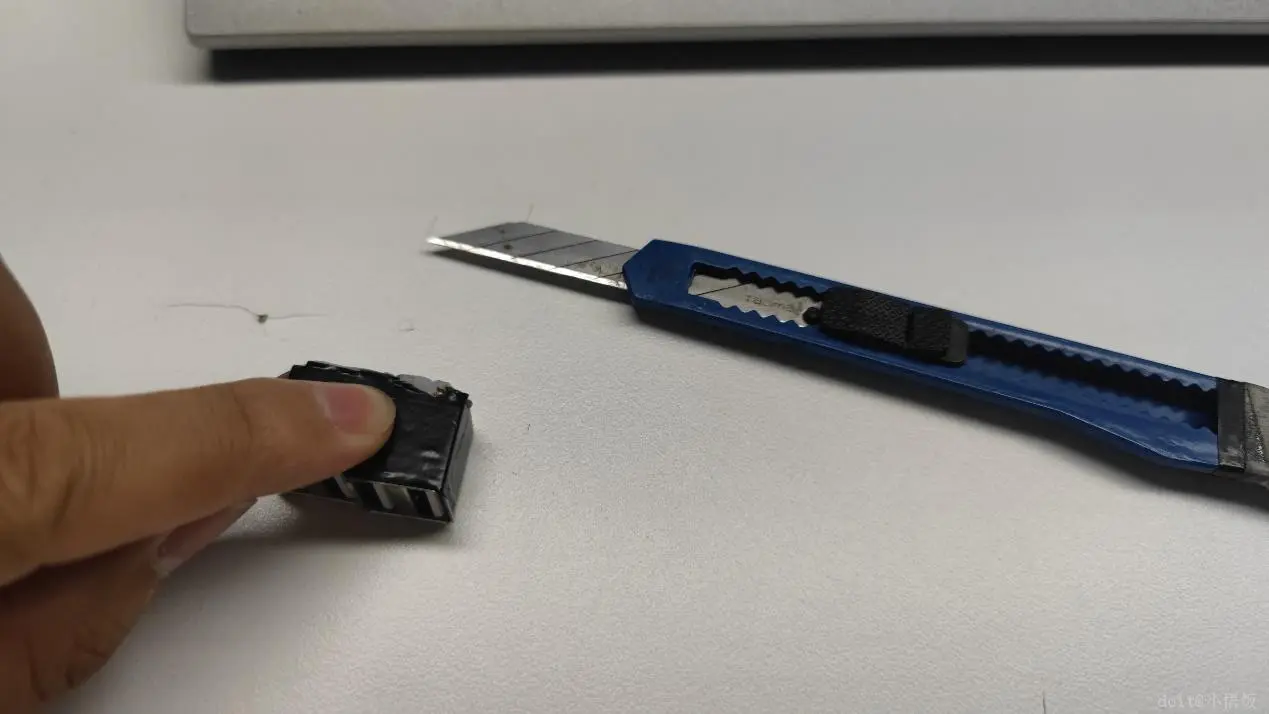

1. 将边缘多余的胶，切除

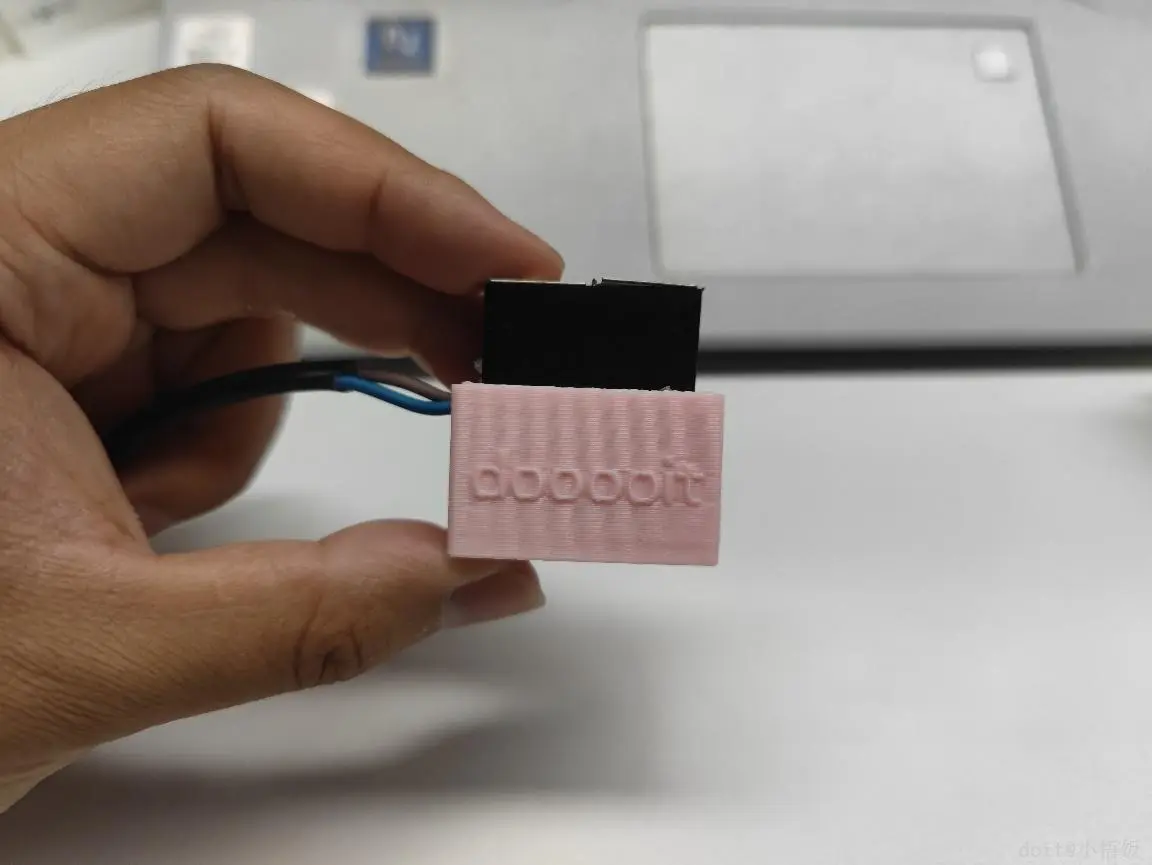

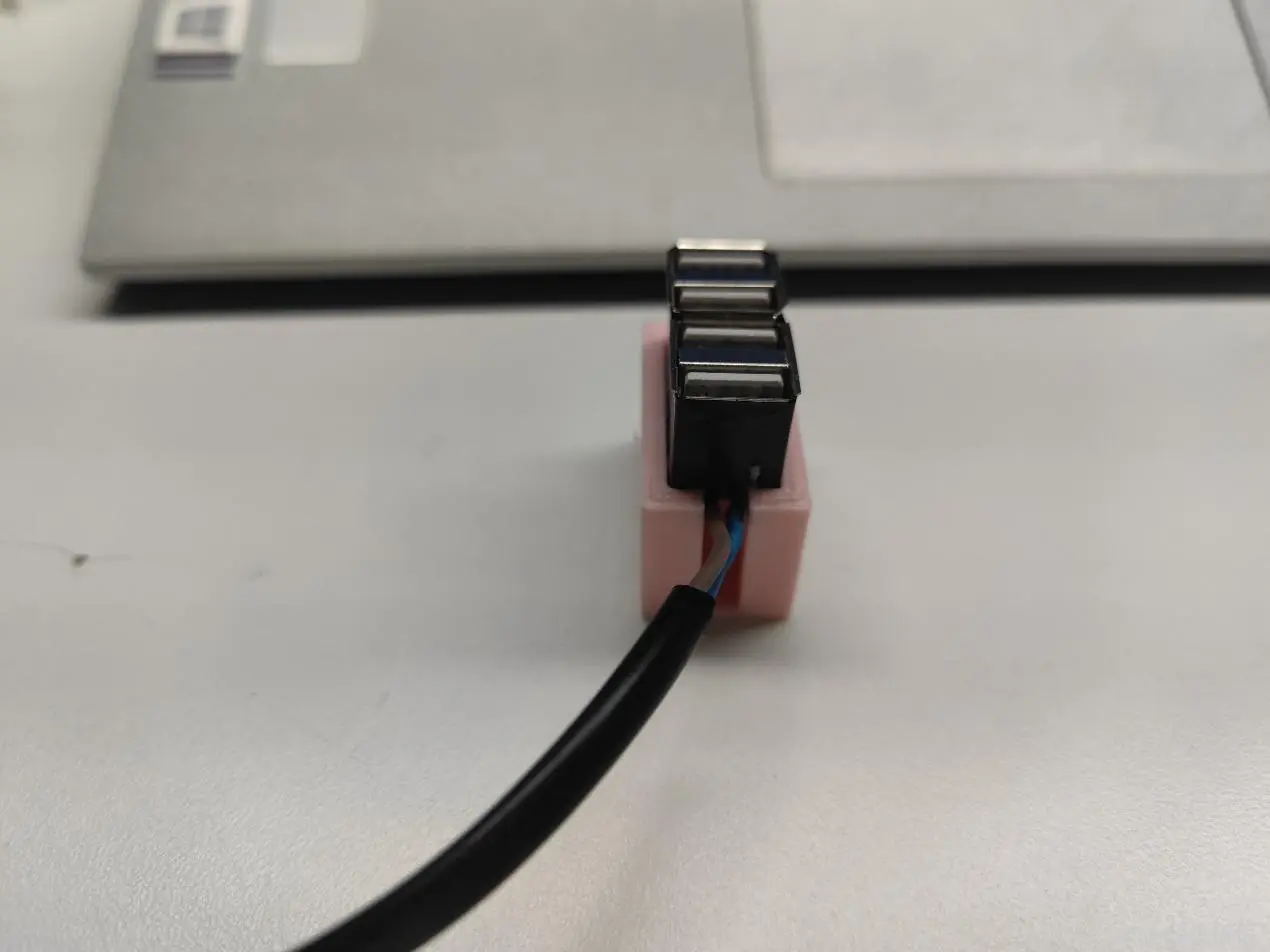

2. 将焊接好的USB模块，缓慢按压进外壳

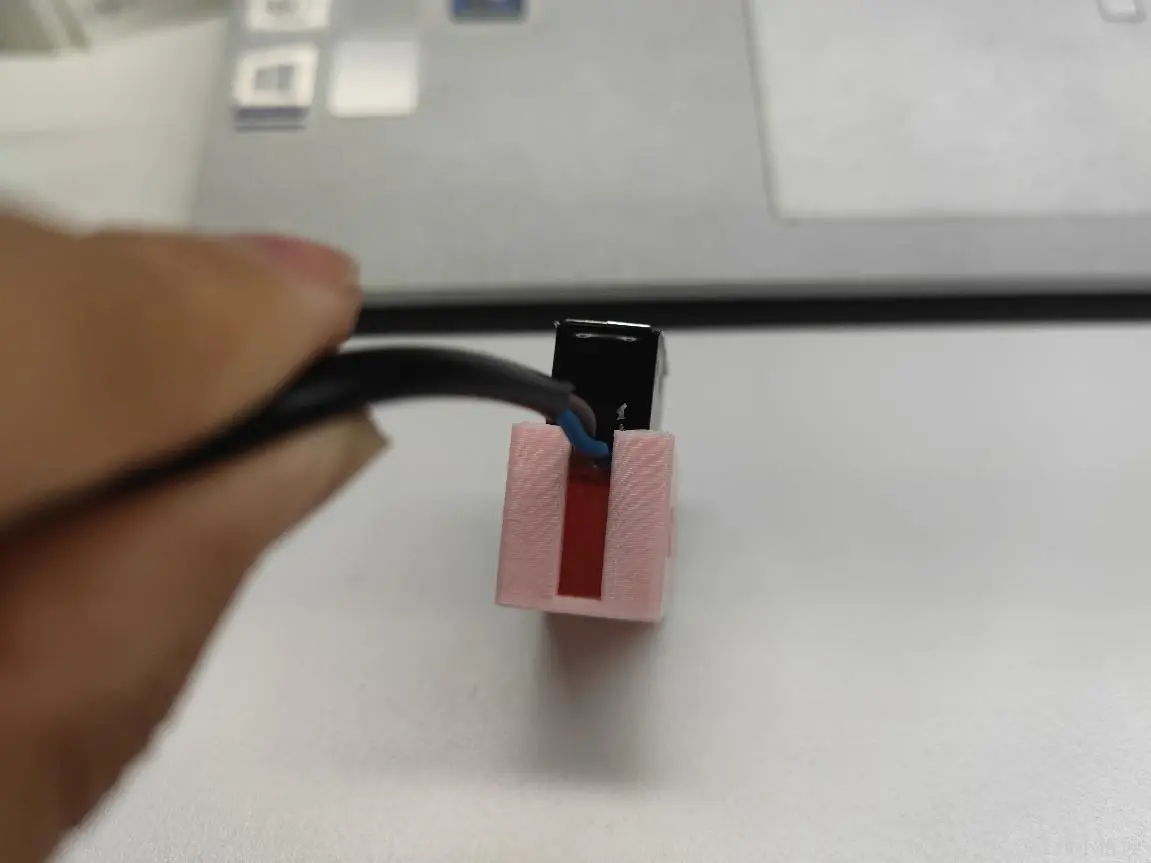

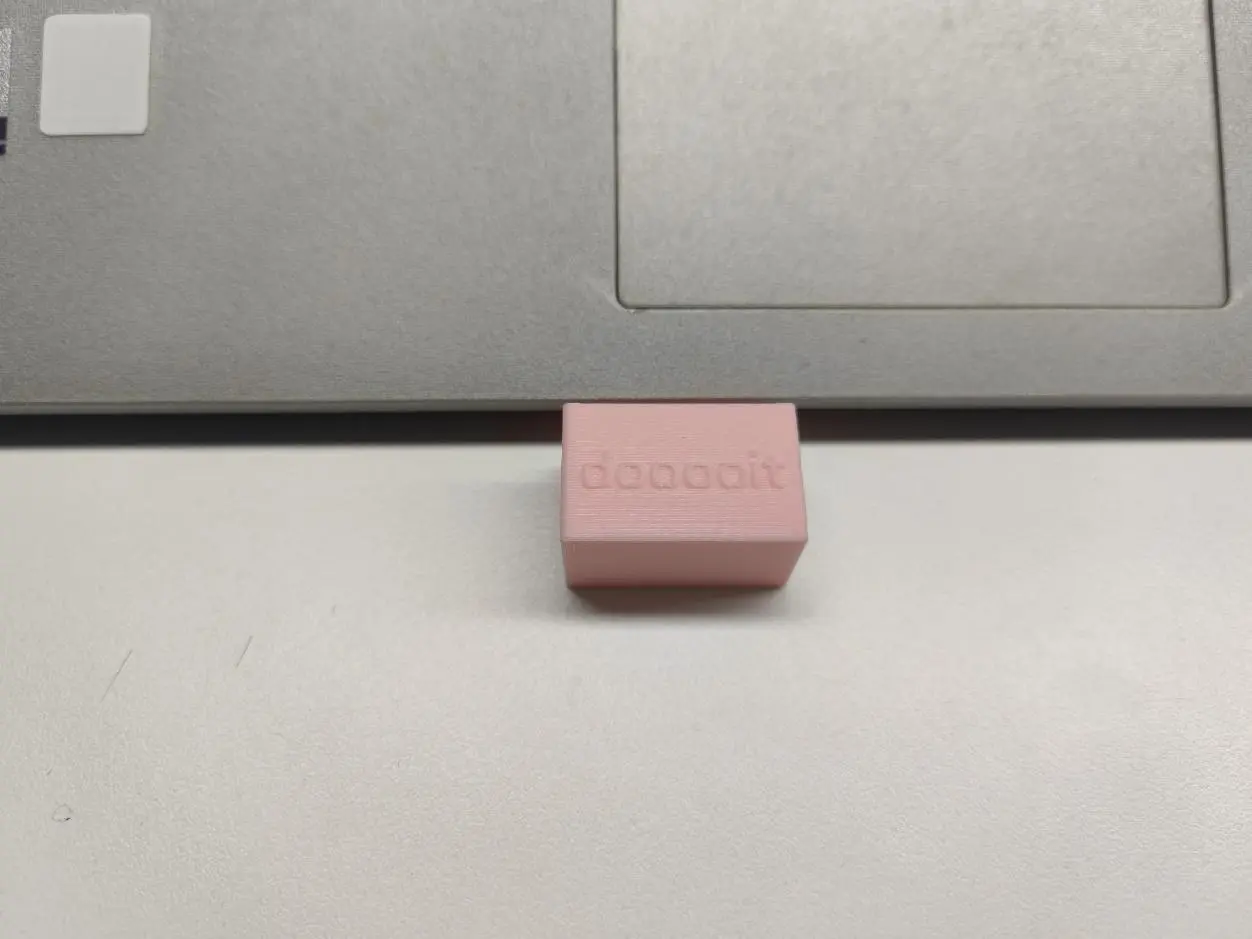

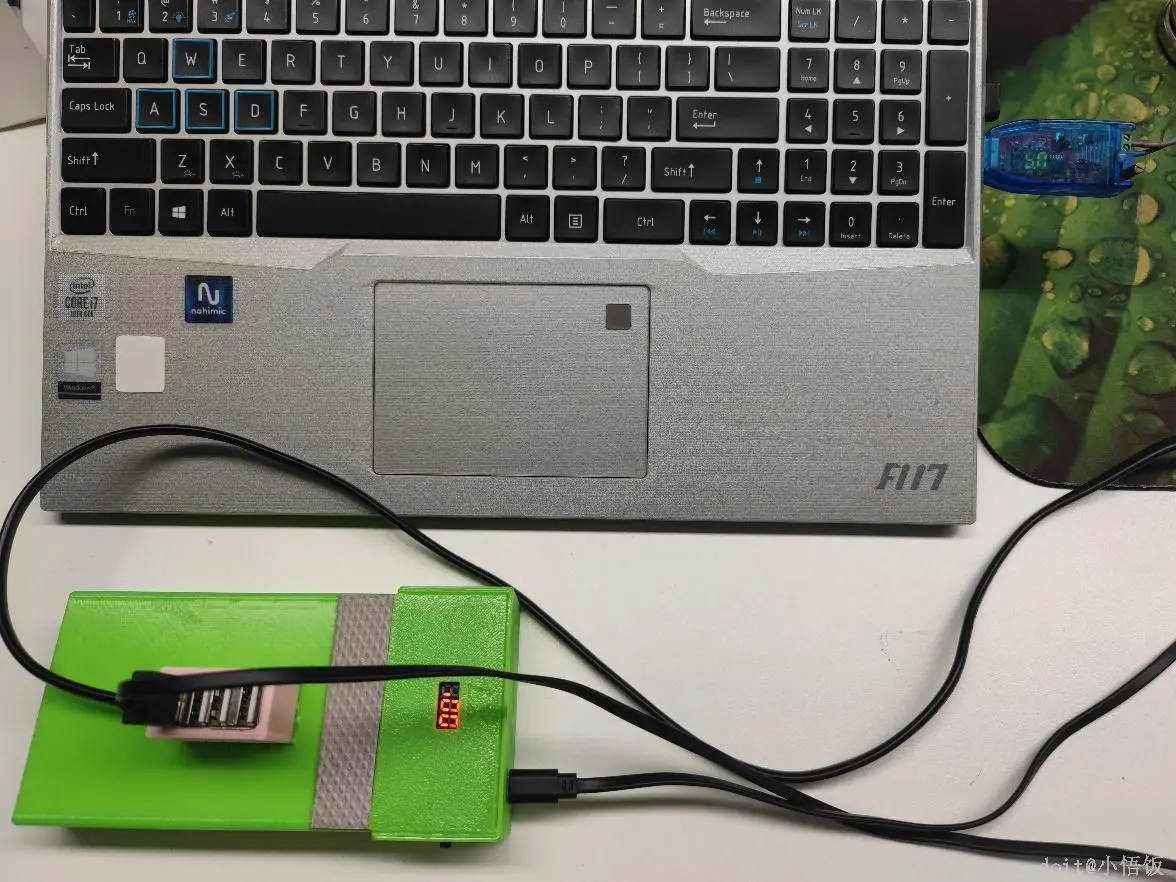

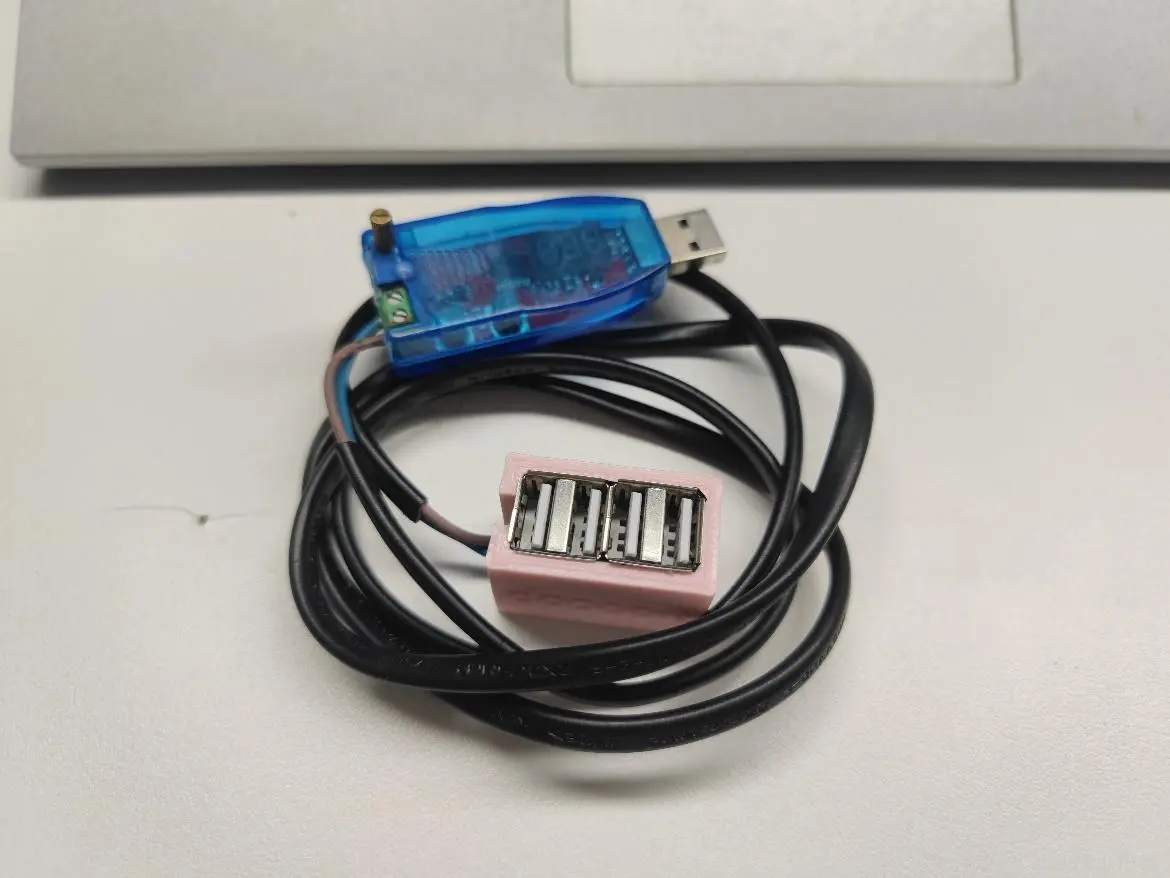

安装测试没问题，大功告成！
