机壳:
1.5毫米轻木
CA胶
打印外壳模板

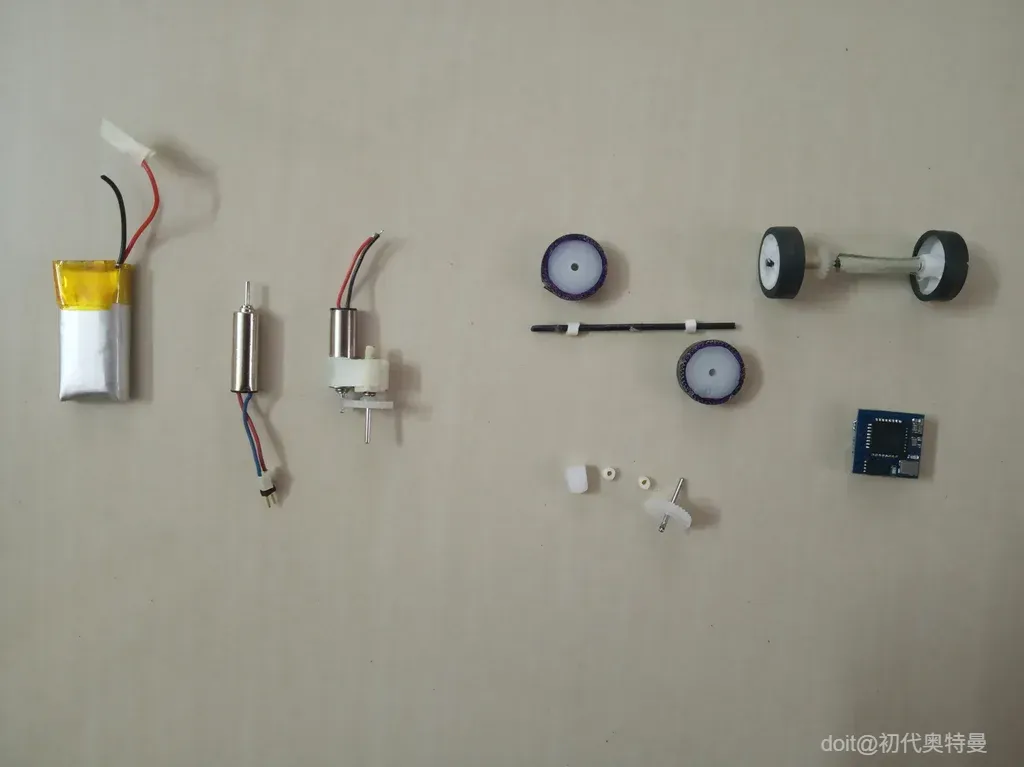

电力系统:
2通道2.4Ghz微型Rx
1S 3.7V 50mAh锂电池
4x12mm空心杯电机
微型塑料齿轮
25-70欧姆执行器线圈/磁铁
杂项:
0805贴片白光LED
CF/钢轴杆,直径1mm
胶枪
烙铁

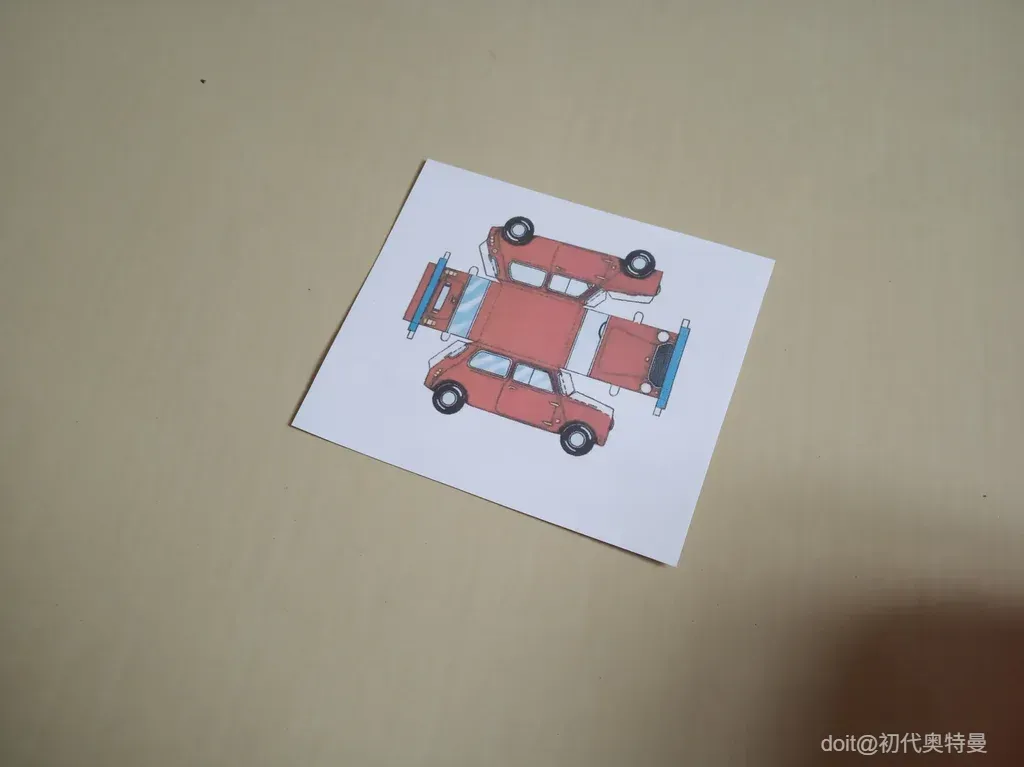

外壳是通过将纸质汽车模板打印到 200gsm 光面纸上制成的。

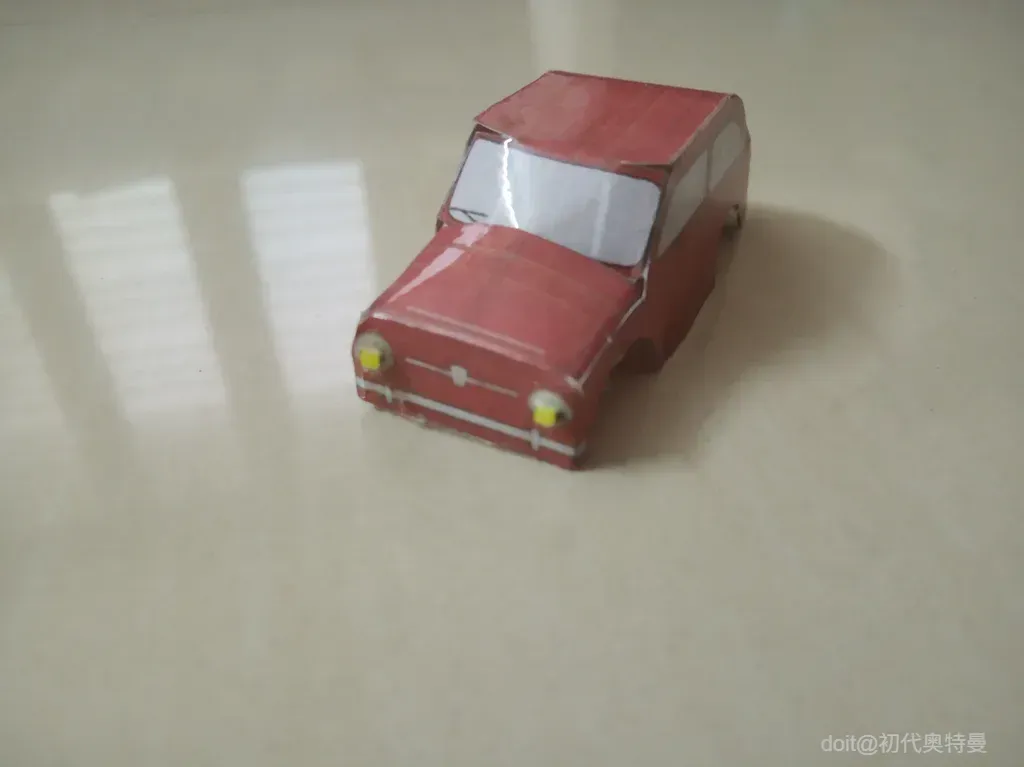

接下来,我使用环氧树脂将 LED 粘到外壳上,并使用漆包铜线将它们串联焊接。

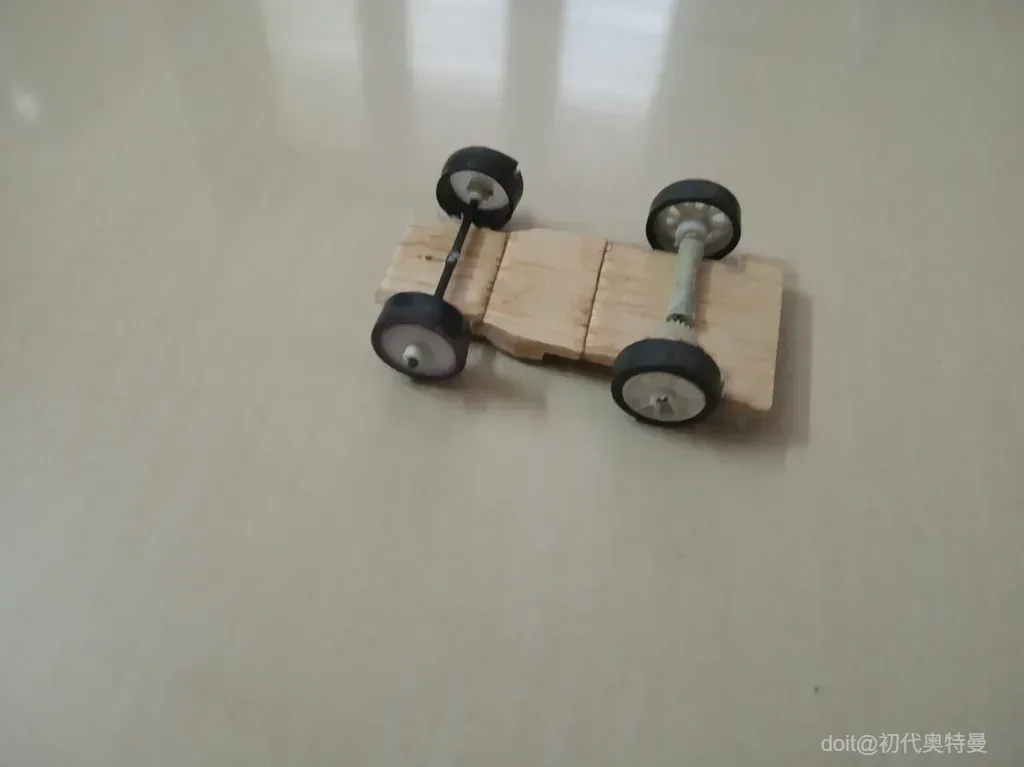

制作底盘:
我使用了1.5毫米的巴尔萨木,因为它更容易操作,但也可以用塑料制作。将带有正齿轮的后轮轴滑入管子(最好是表面光滑的塑料,以减少摩擦),并粘在底座上。现在,车轮就牢牢地固定在轴上了。前轮也采用同样的步骤,只是轴保持静止,车轮可以绕碳纤维杆自由旋转。
转向控制:

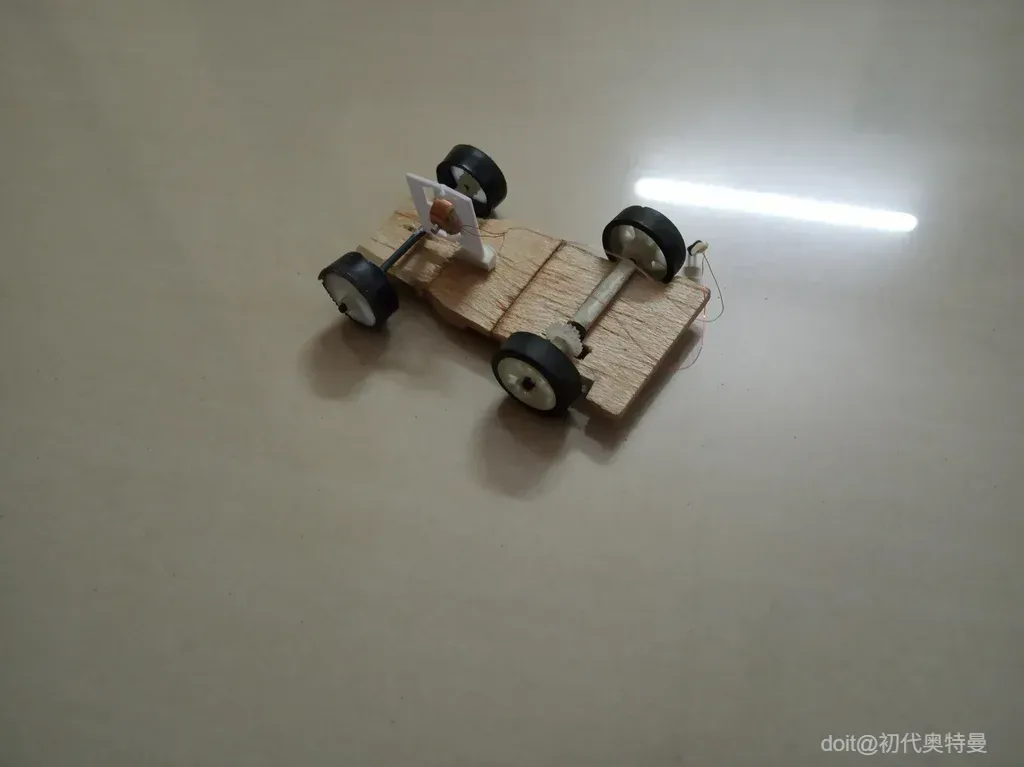

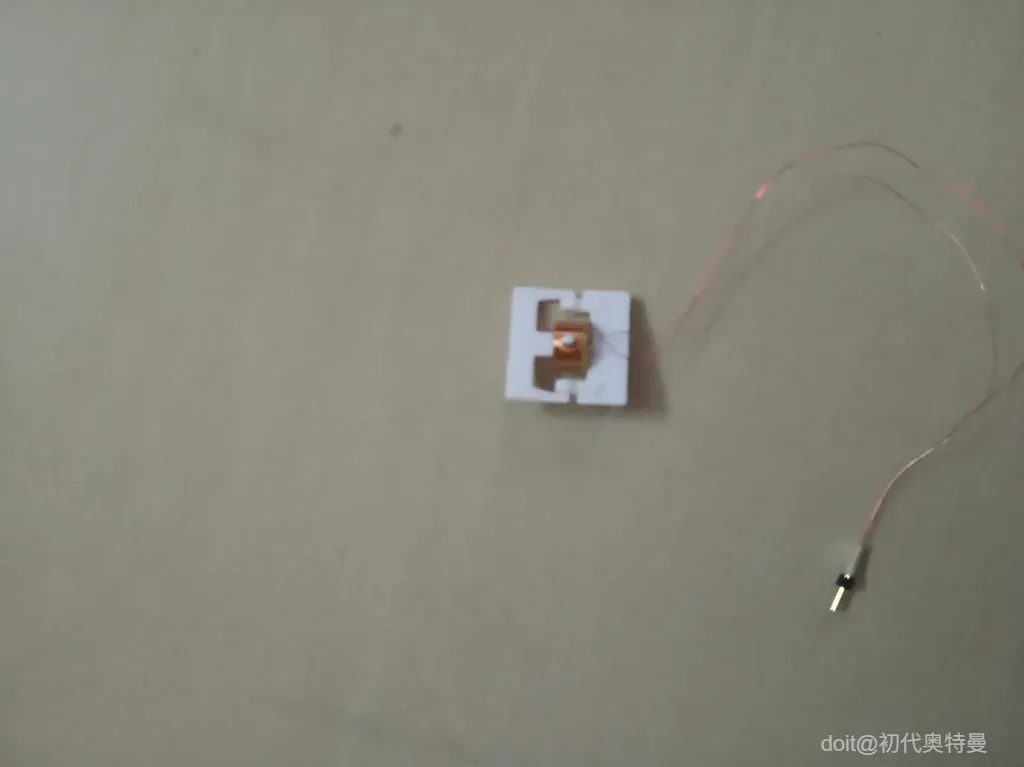

可以使用现成的执行器来控制模型,或者也可以制作一个电阻约为 25-70 欧姆的小线圈,并在其中放置钕磁铁。线圈的两端直接焊接到接收器上。

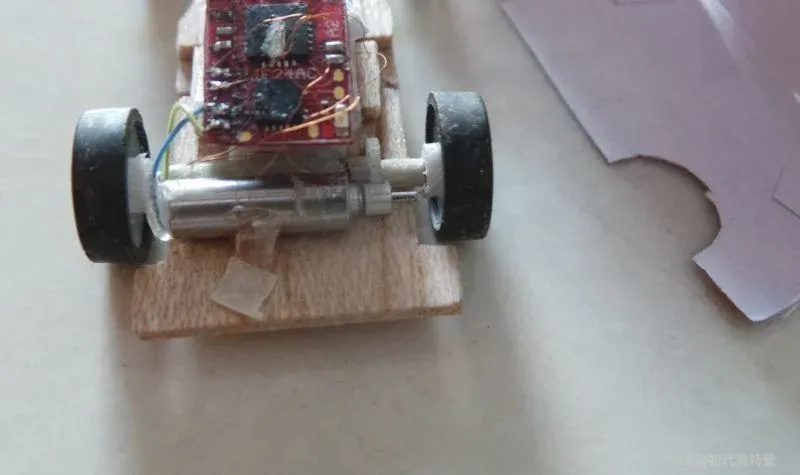

将带有小齿轮的 4x12mm 无铁芯电机与后轴上的正齿轮对齐,粘到底盘上。
电机的电线先连接到速度控制器,然后再连接到接收器。
确保每个控制器功能正常后,就该用胶带或热熔胶固定电池和接收器了。对于体积较大的部件,例如较大的电池、接收器或较长的连接线,固定有时会比较棘手,需要将它们挤压到合适的空间内。

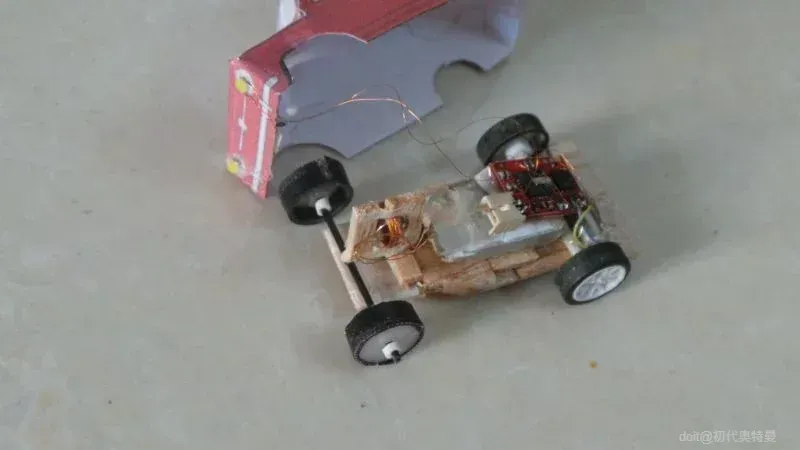

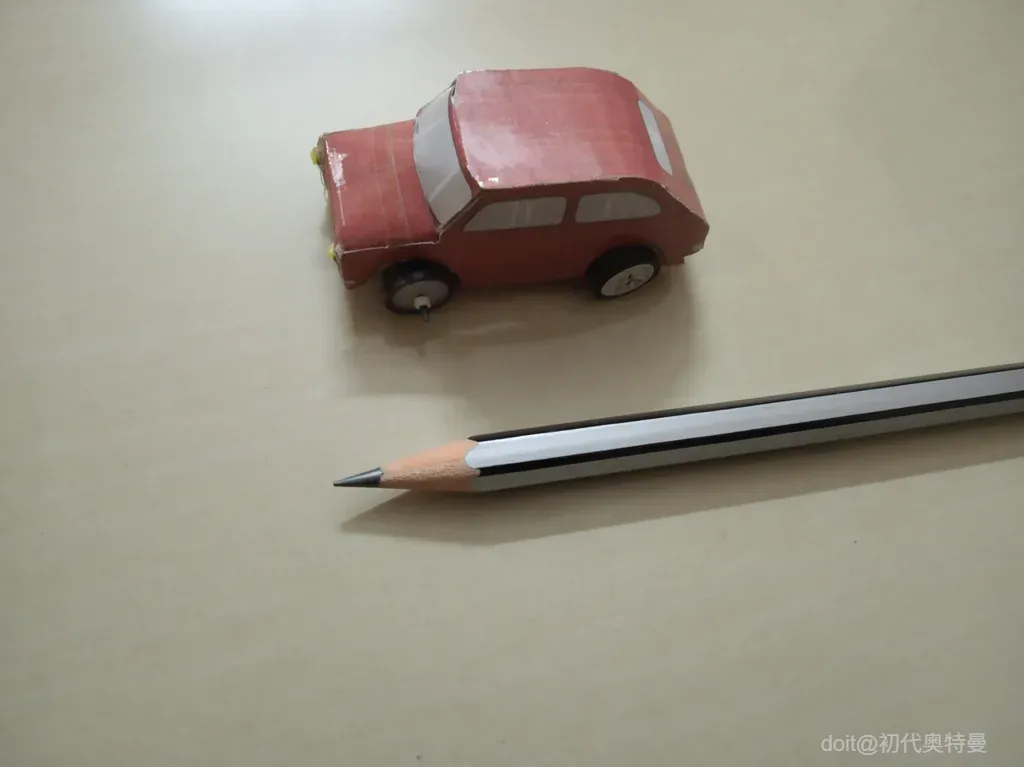

底盘和电子设备随后被外壳包裹起来。确保车轮和外壳之间留有一点间隙。

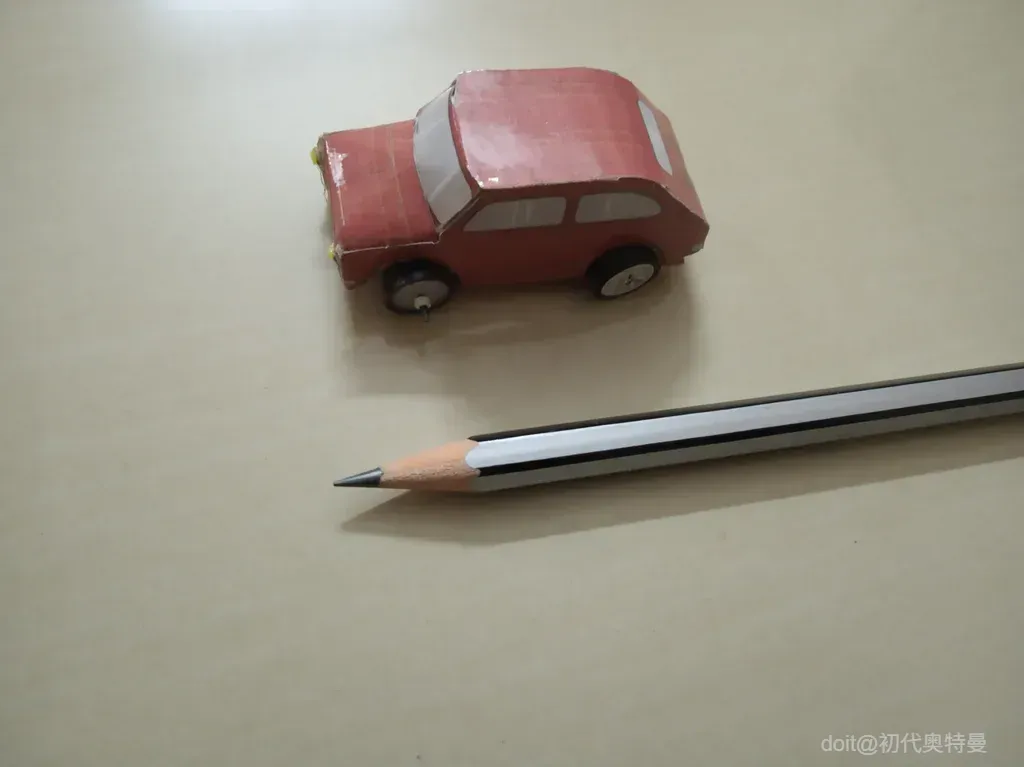

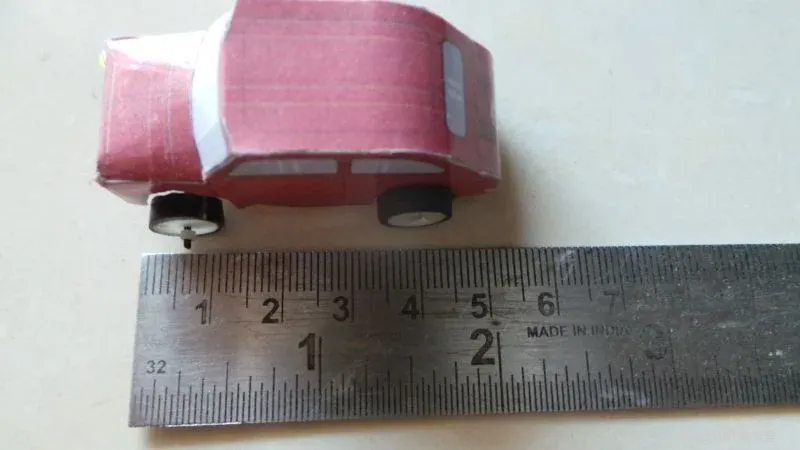

现在可以运行了!
这是试运行的简短视频。https://www.youtube.com/watch?v=CUmFbrqhAZU&source_ve_path=MTc4NDI0
