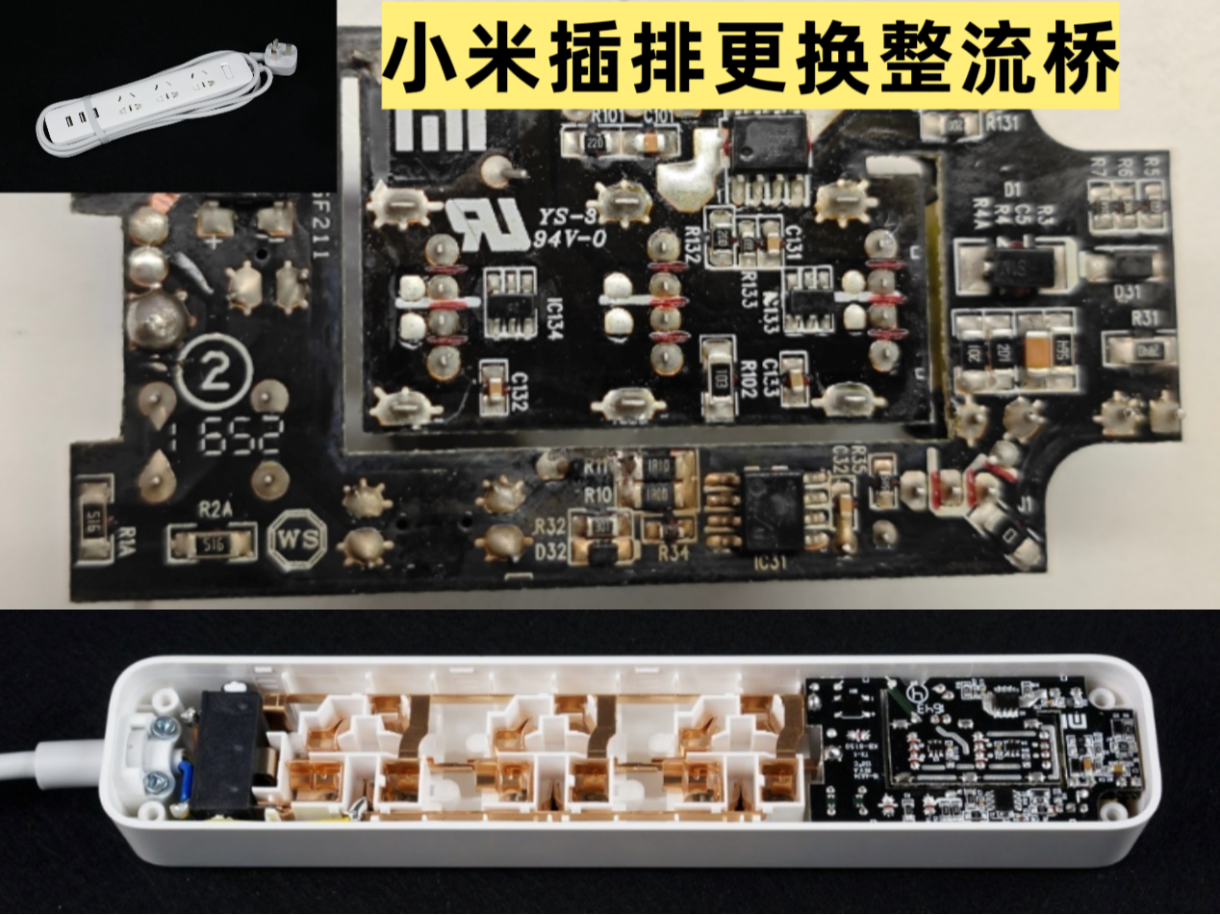

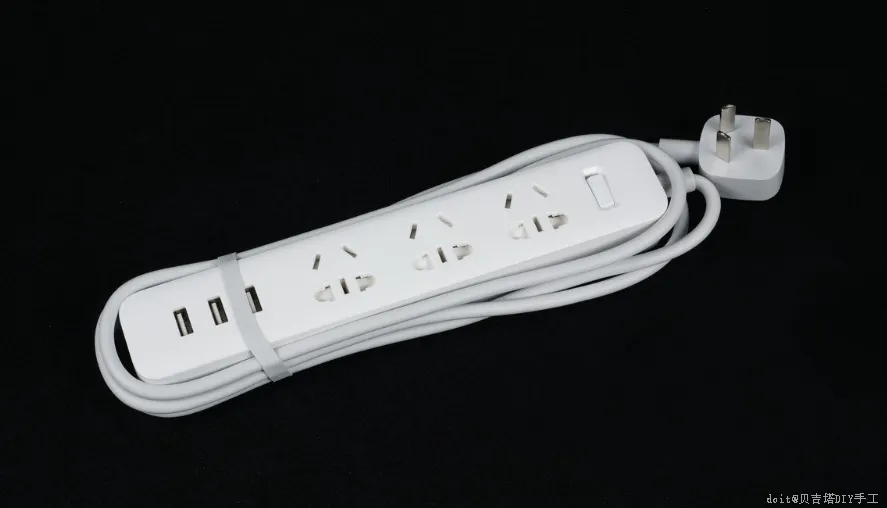

小米插排USB主板维修

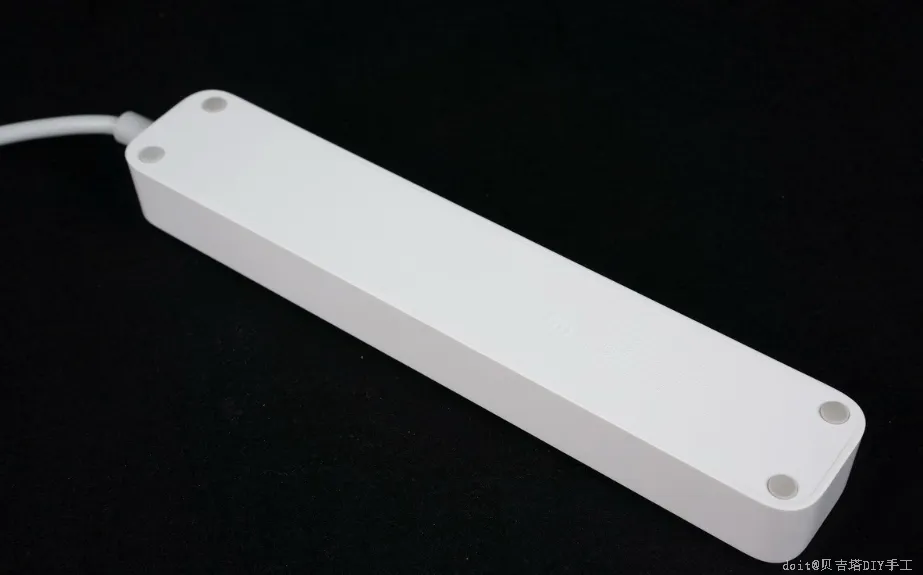

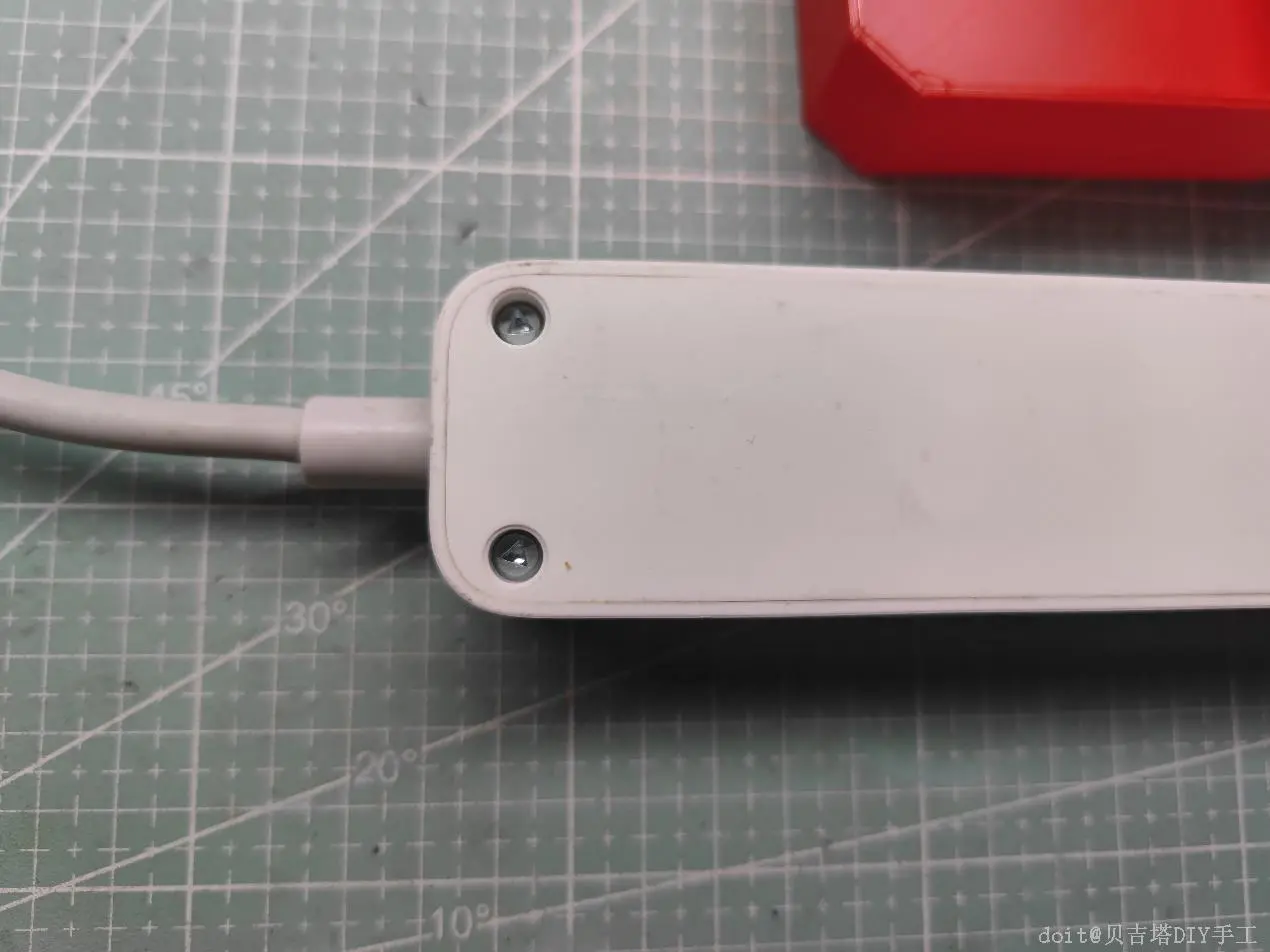

1. 将插排底面摆放整齐

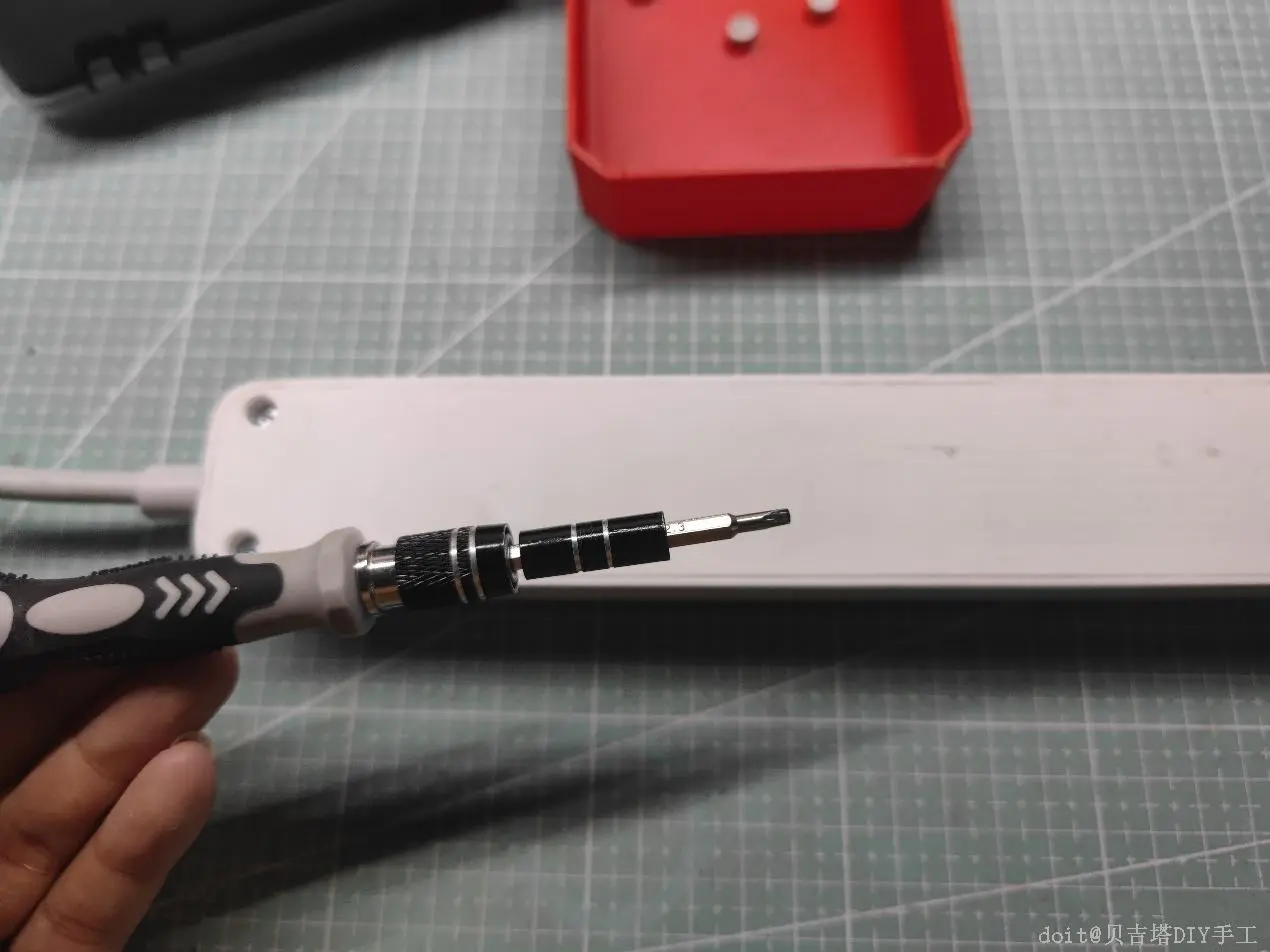

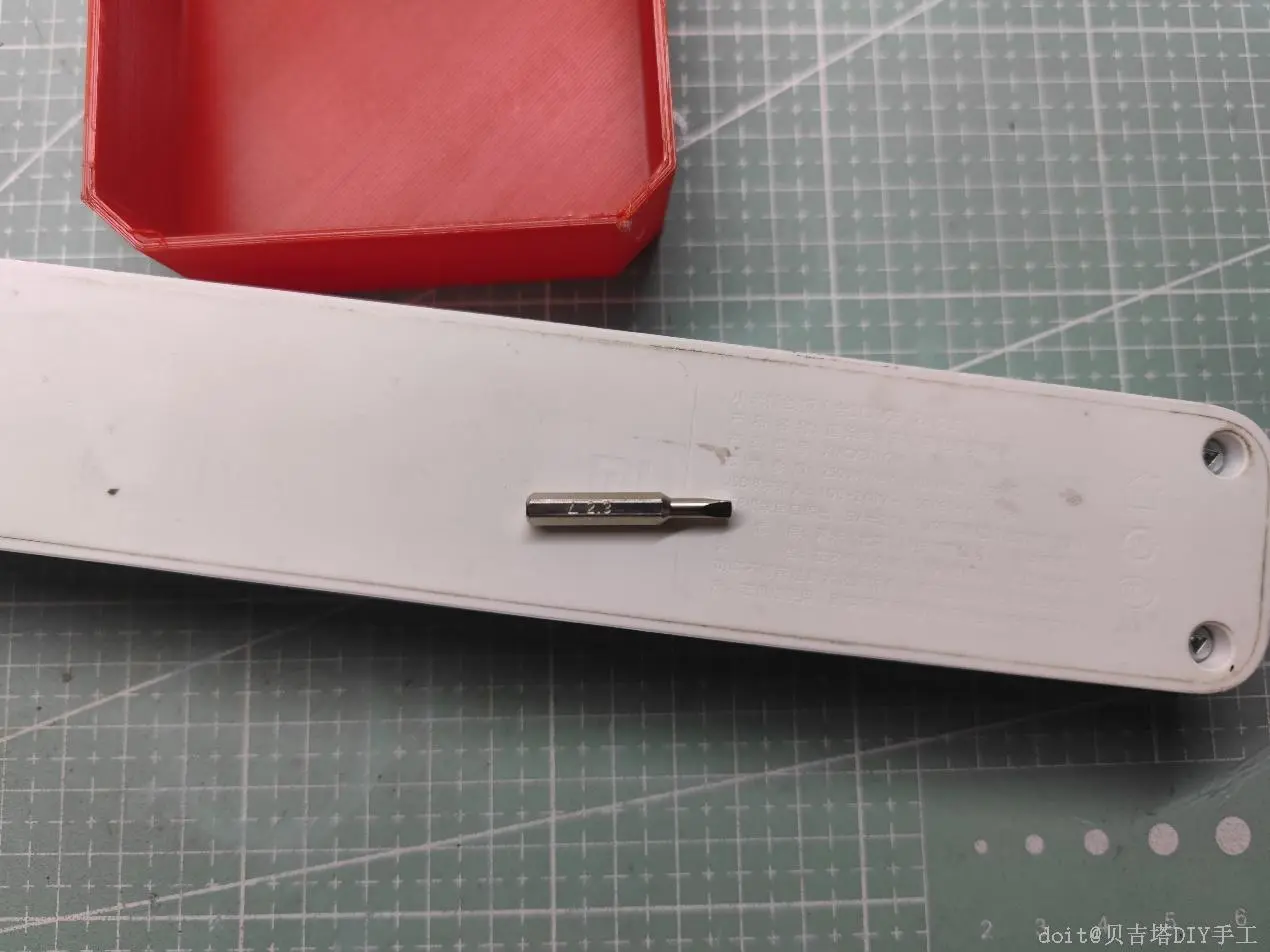

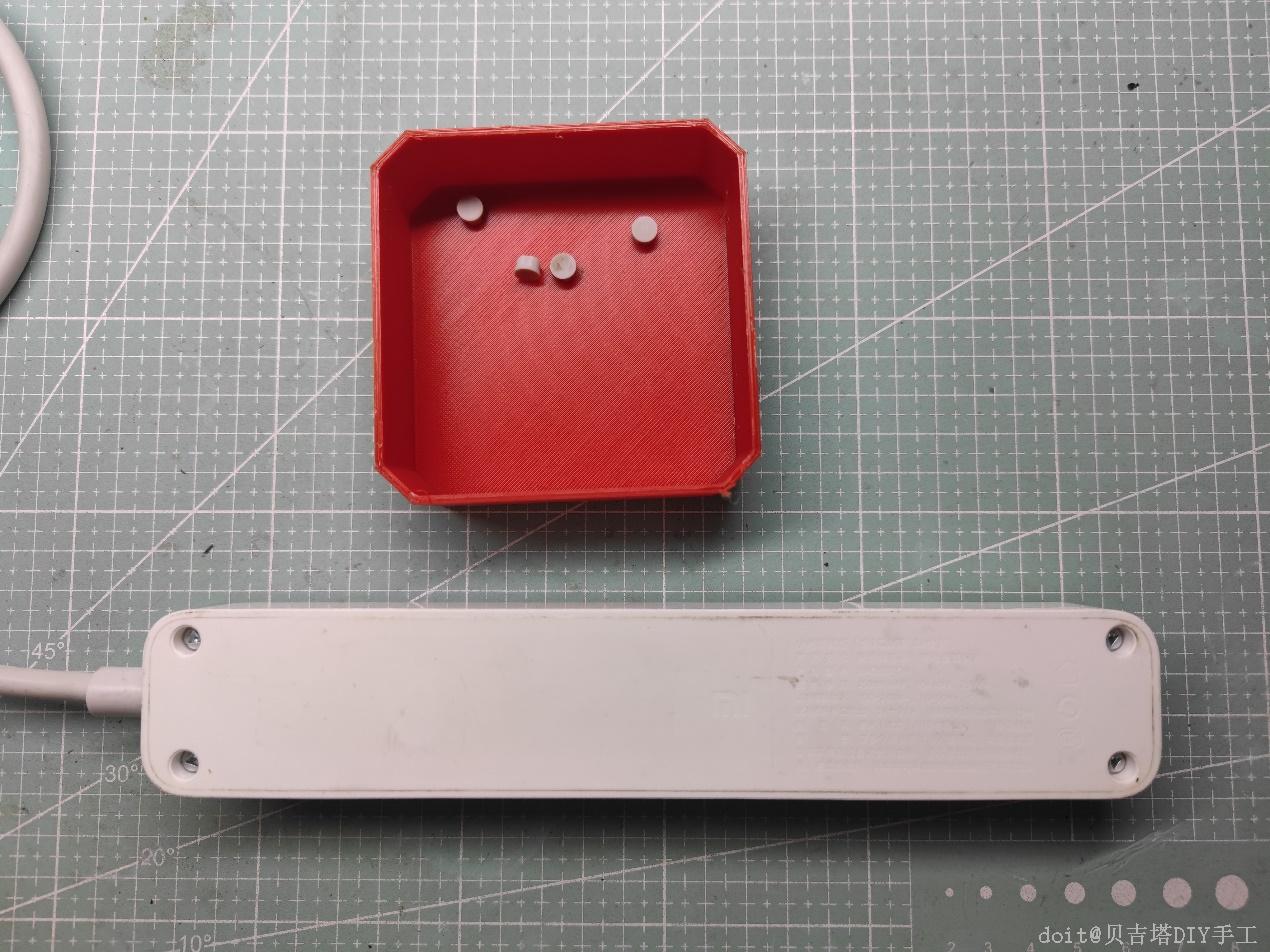

2. 内三角螺丝刀拆解

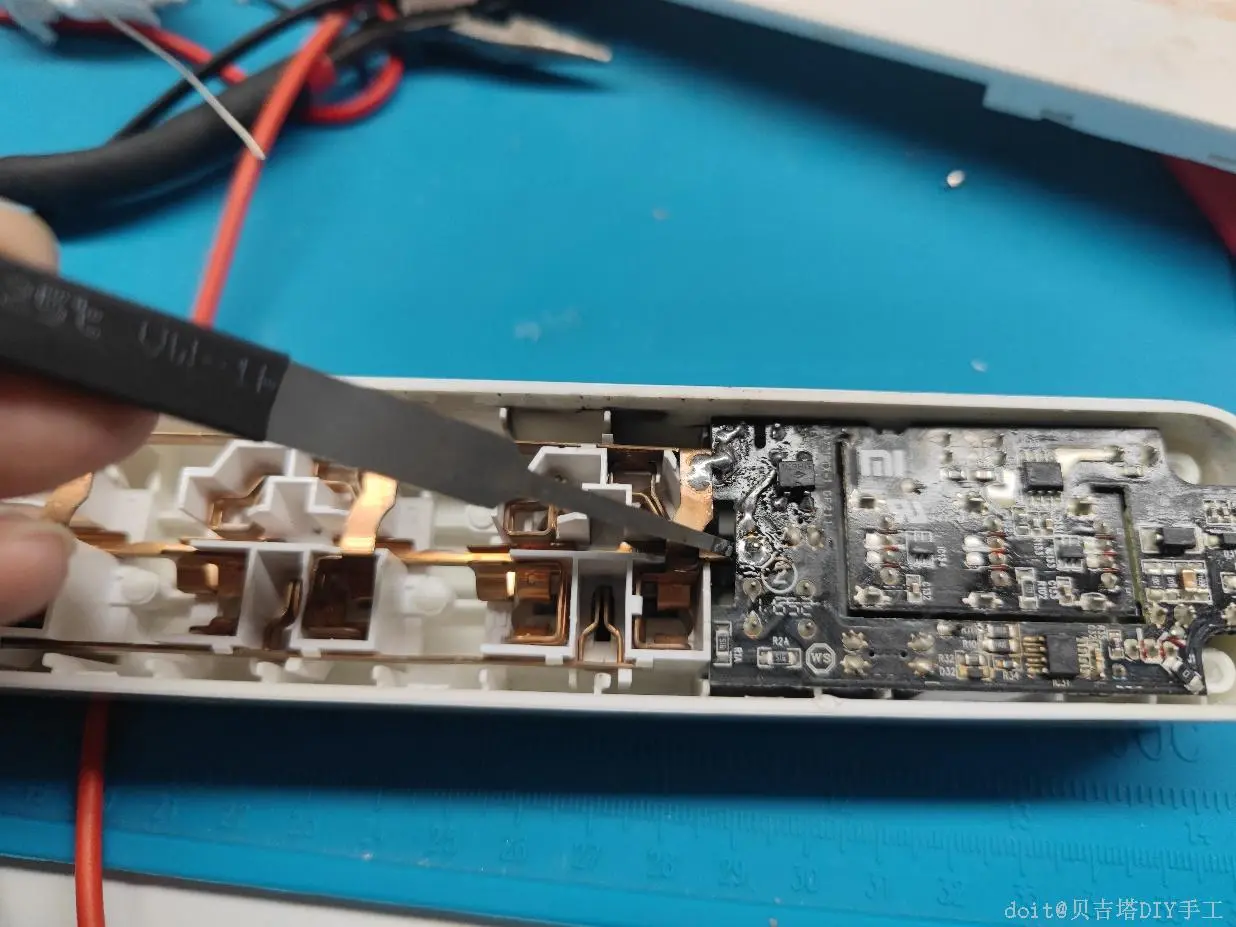

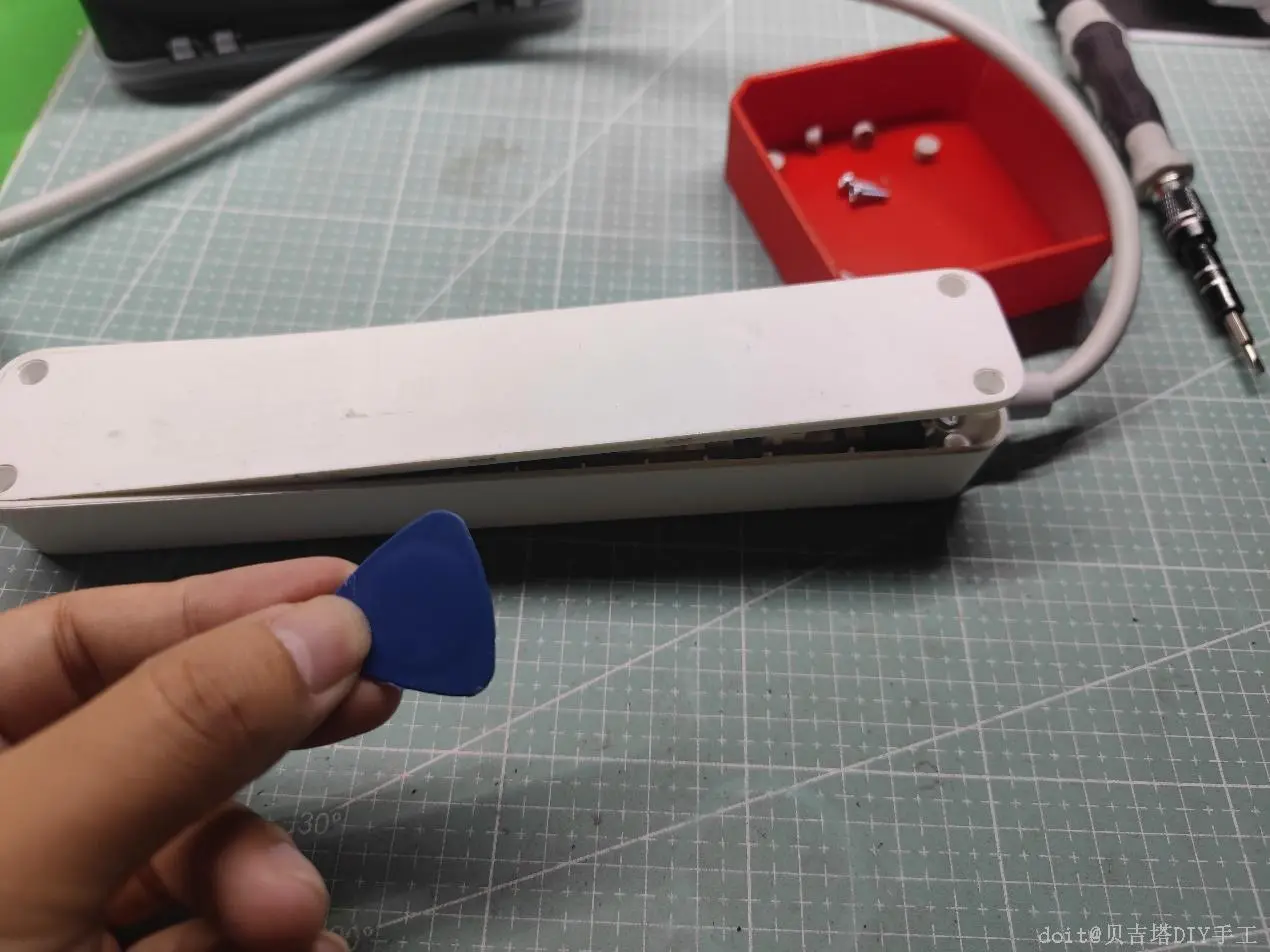

3. 蓝色撬片撬开底板

1. 为什么直接检测220V电路？

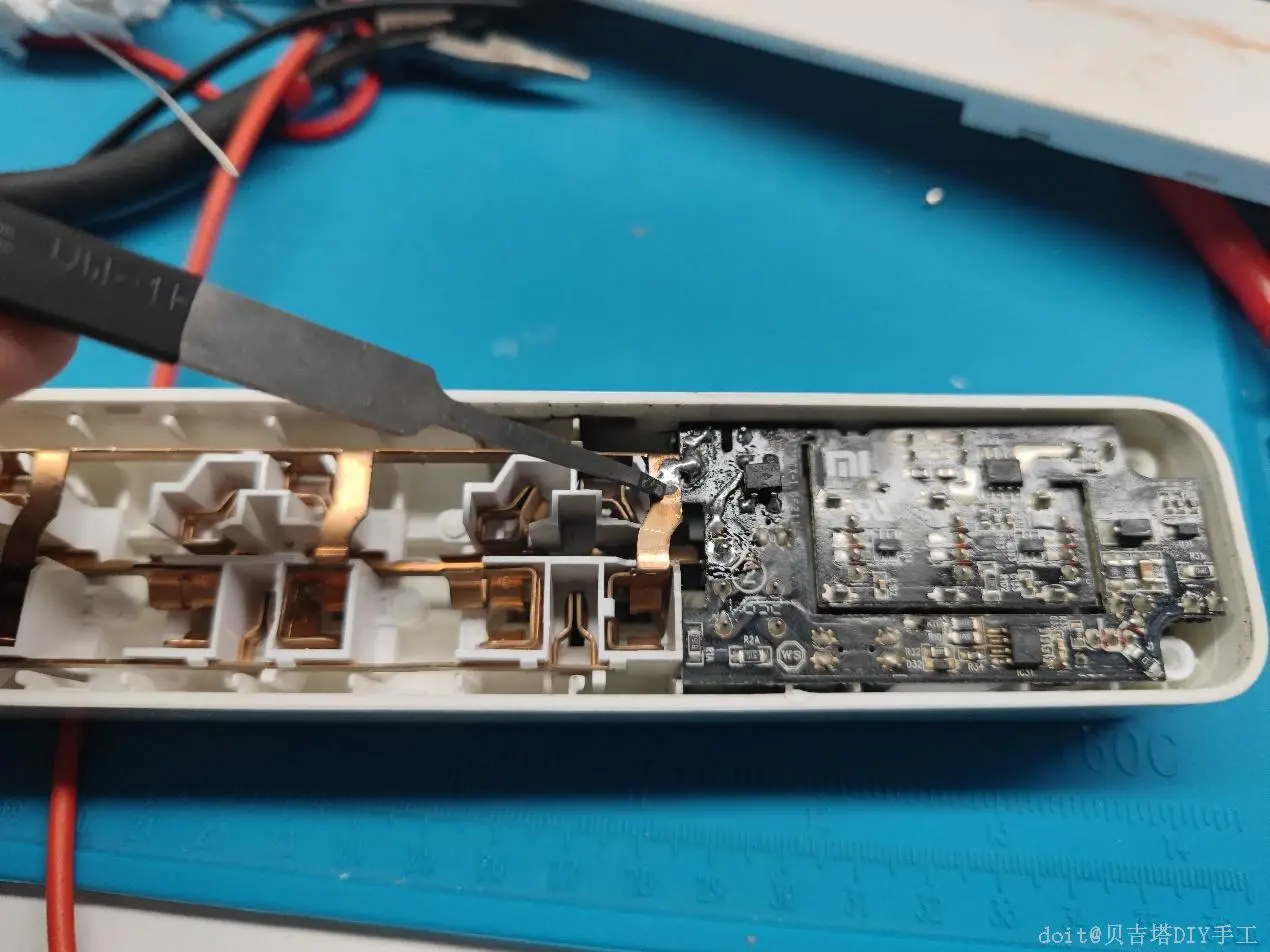

因为：拆解后发现，220V的保险丝已经炸了，因此可以推断为220V电路有短路或者有物理短路造成。

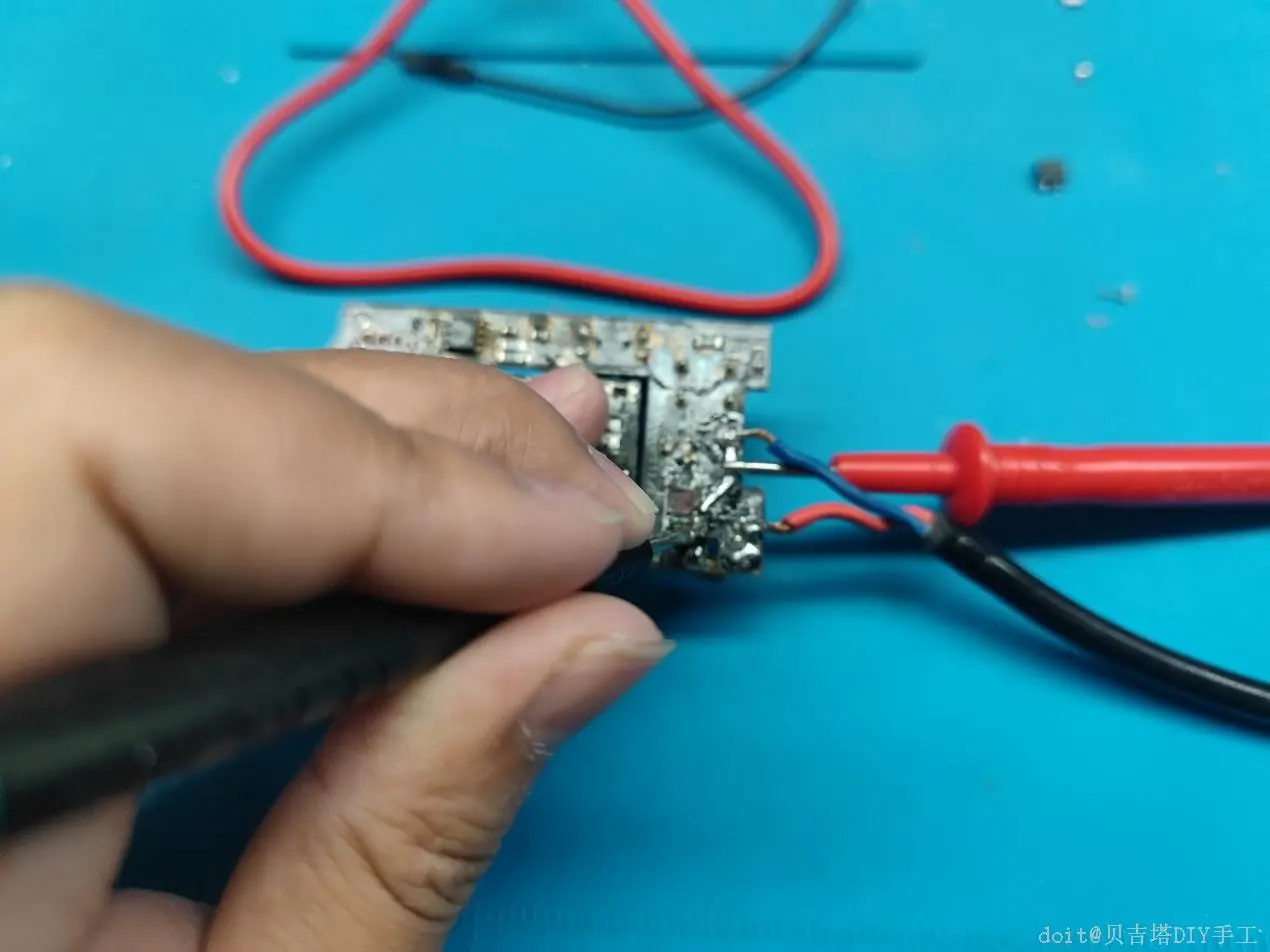

1. 检测短路。

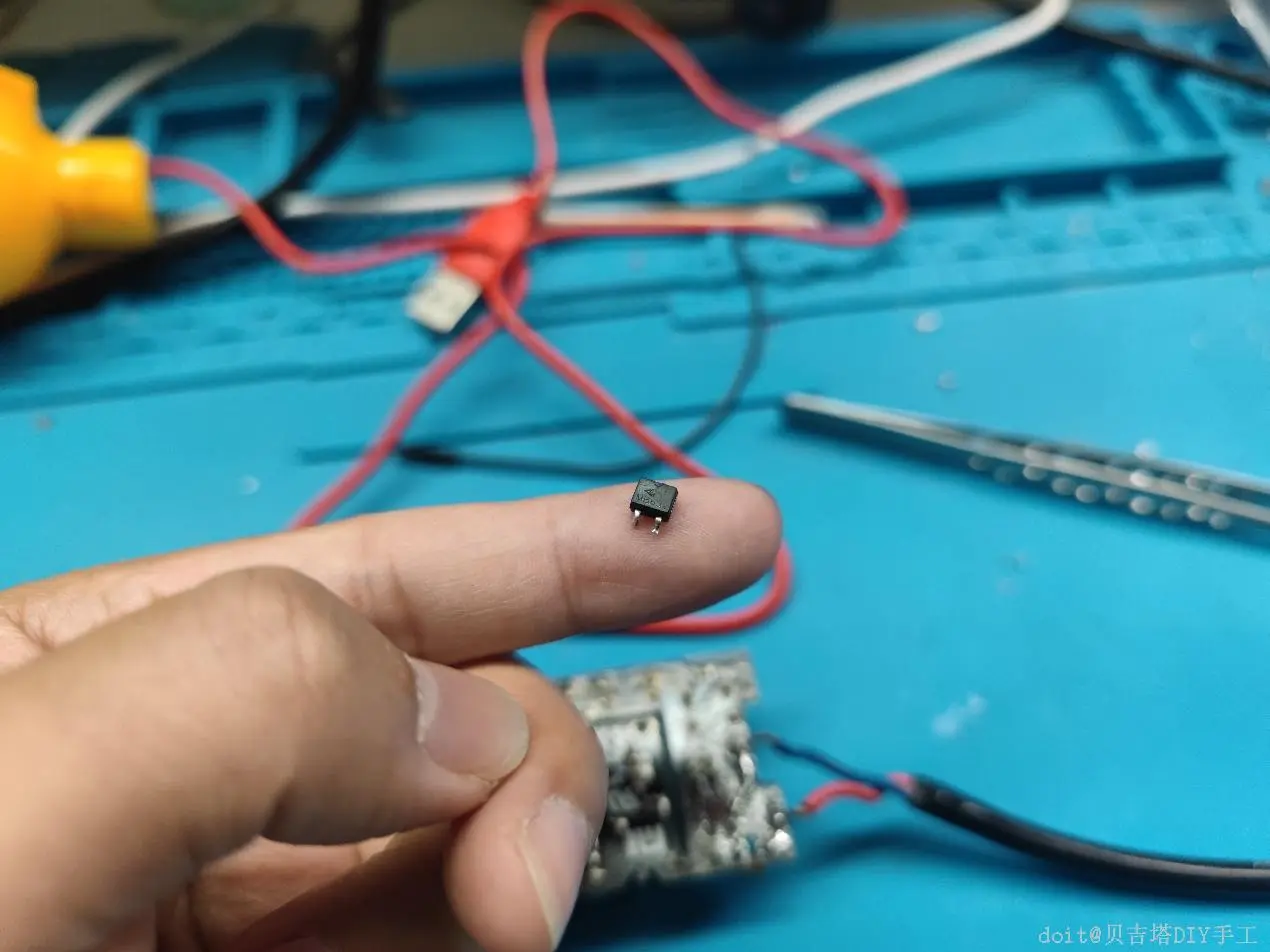

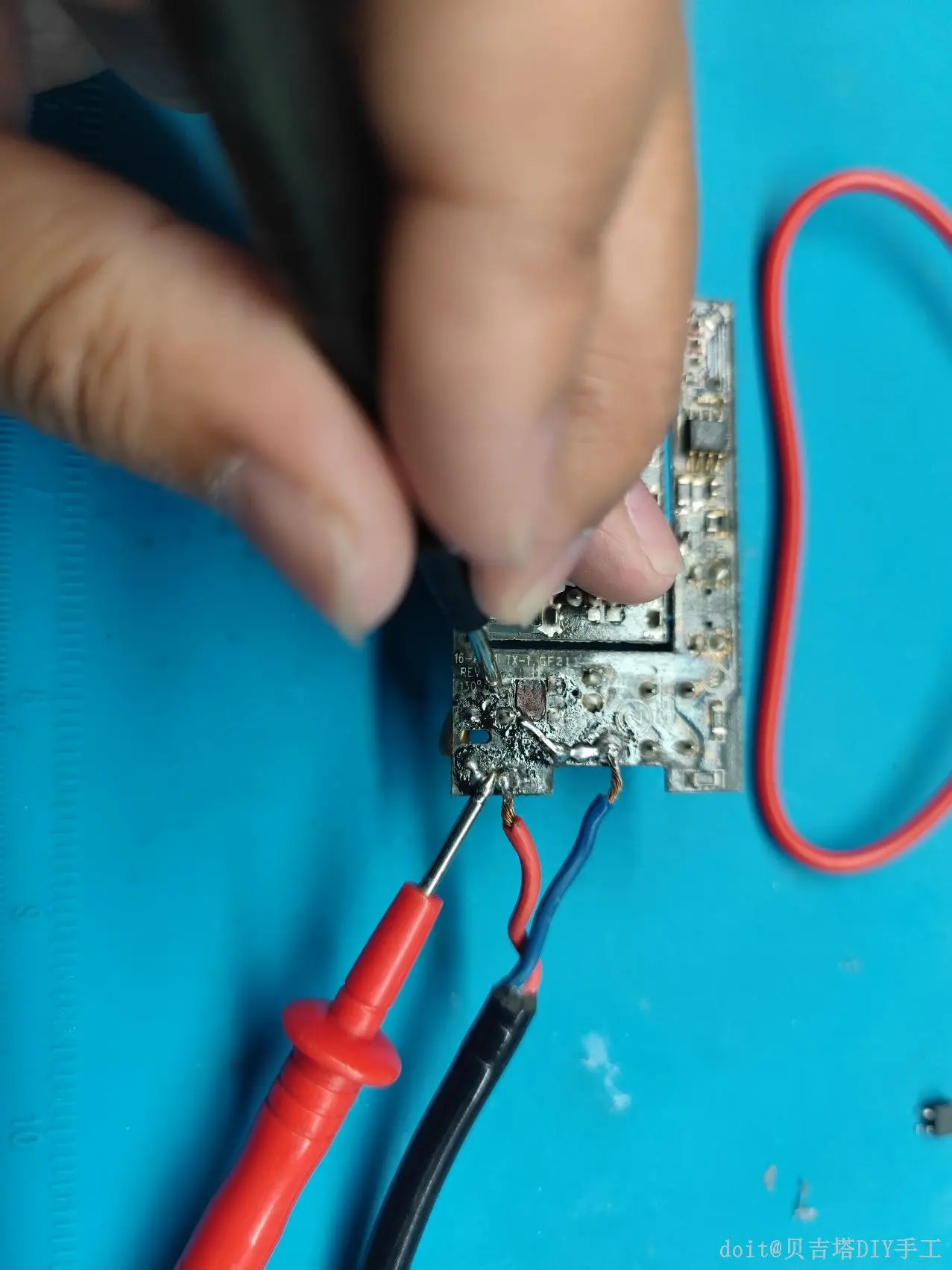

保险丝进去后，紧接着就是贴片整流桥，因此直接测量。经过检测发现，220V整流桥的4个引脚皆为短路，分别为【L、N、+、-】，两两短路。且，拆解下整流桥，其4个引脚依然为短路，因此判定为整流桥损坏，需更换。

1. 先将炸翘起的铜线，用焊锡焊接

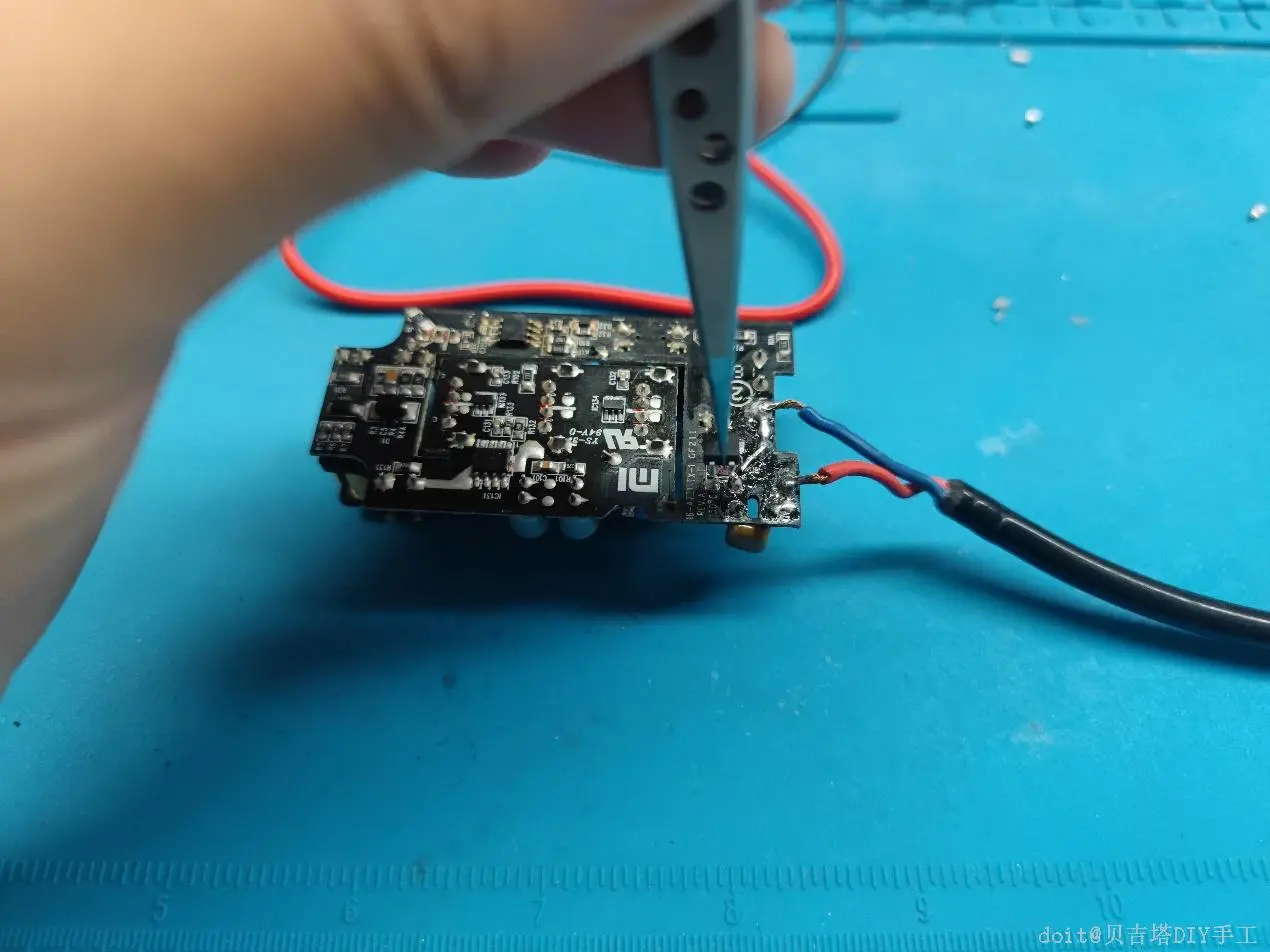

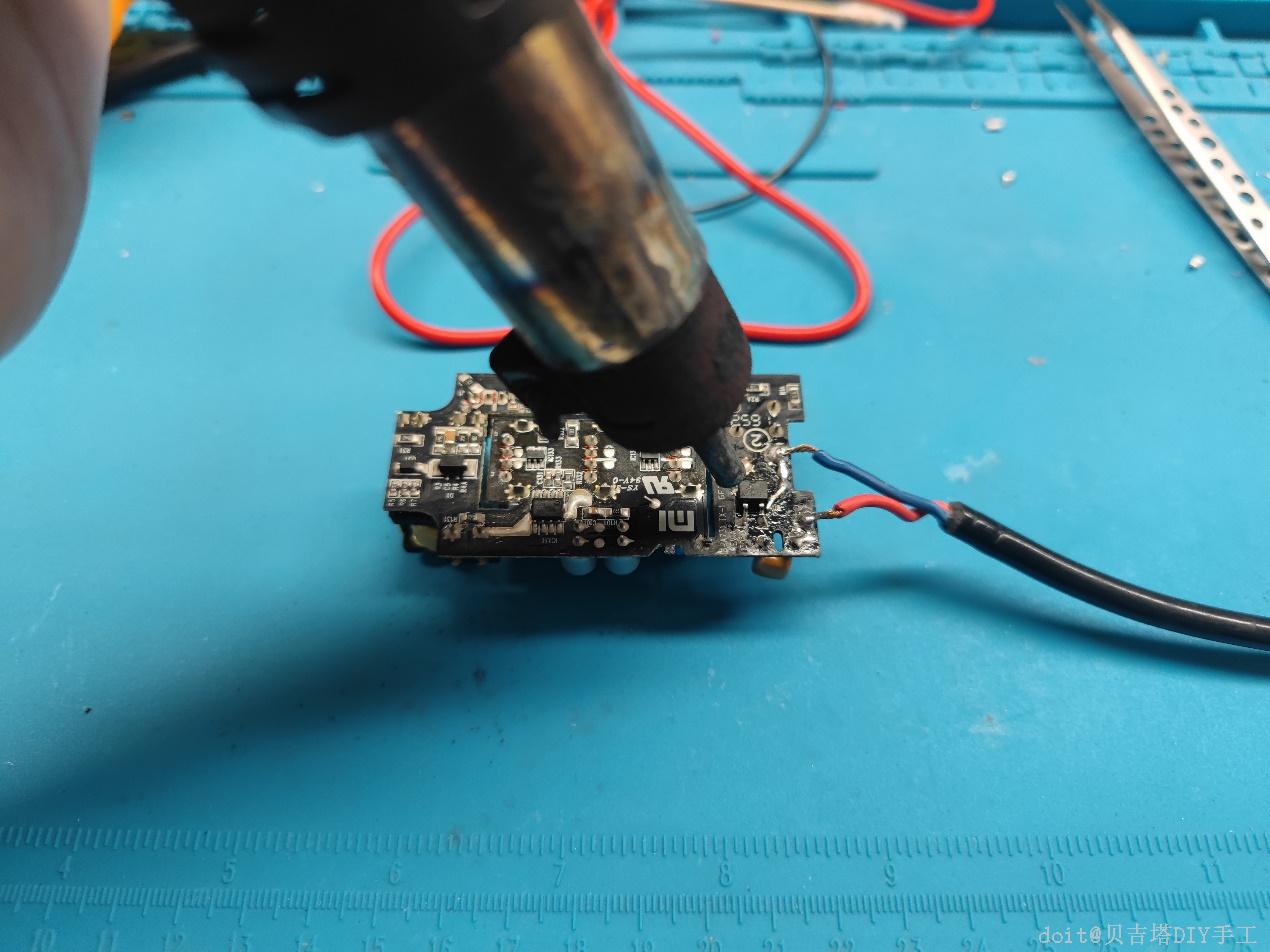

2. 将以下型号对的两电子元器件焊接到原处

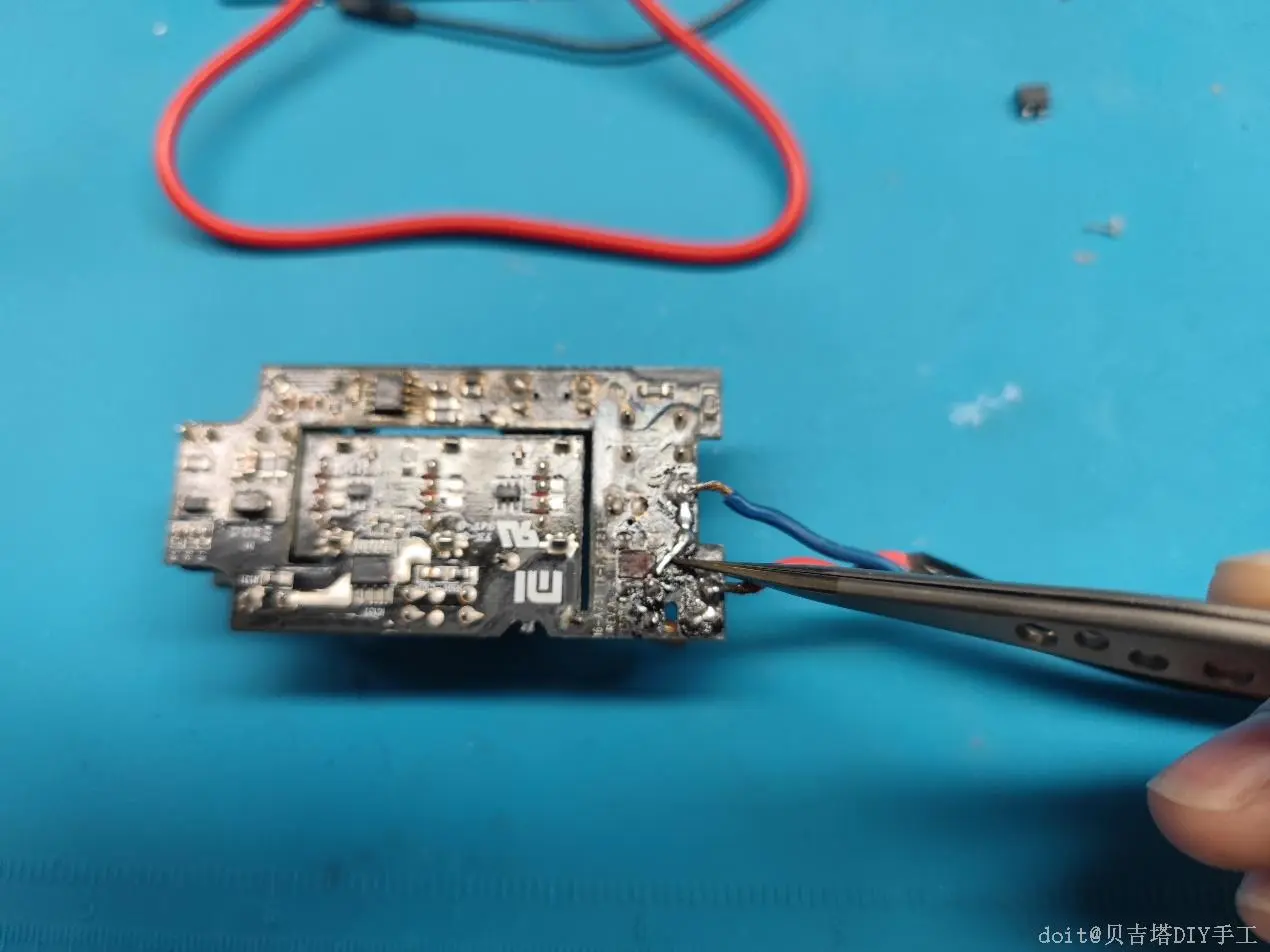

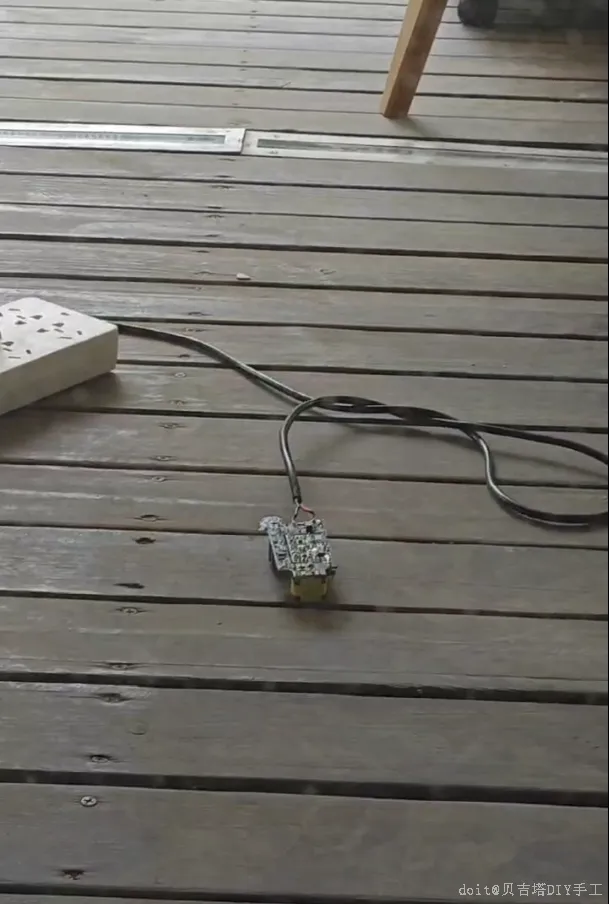

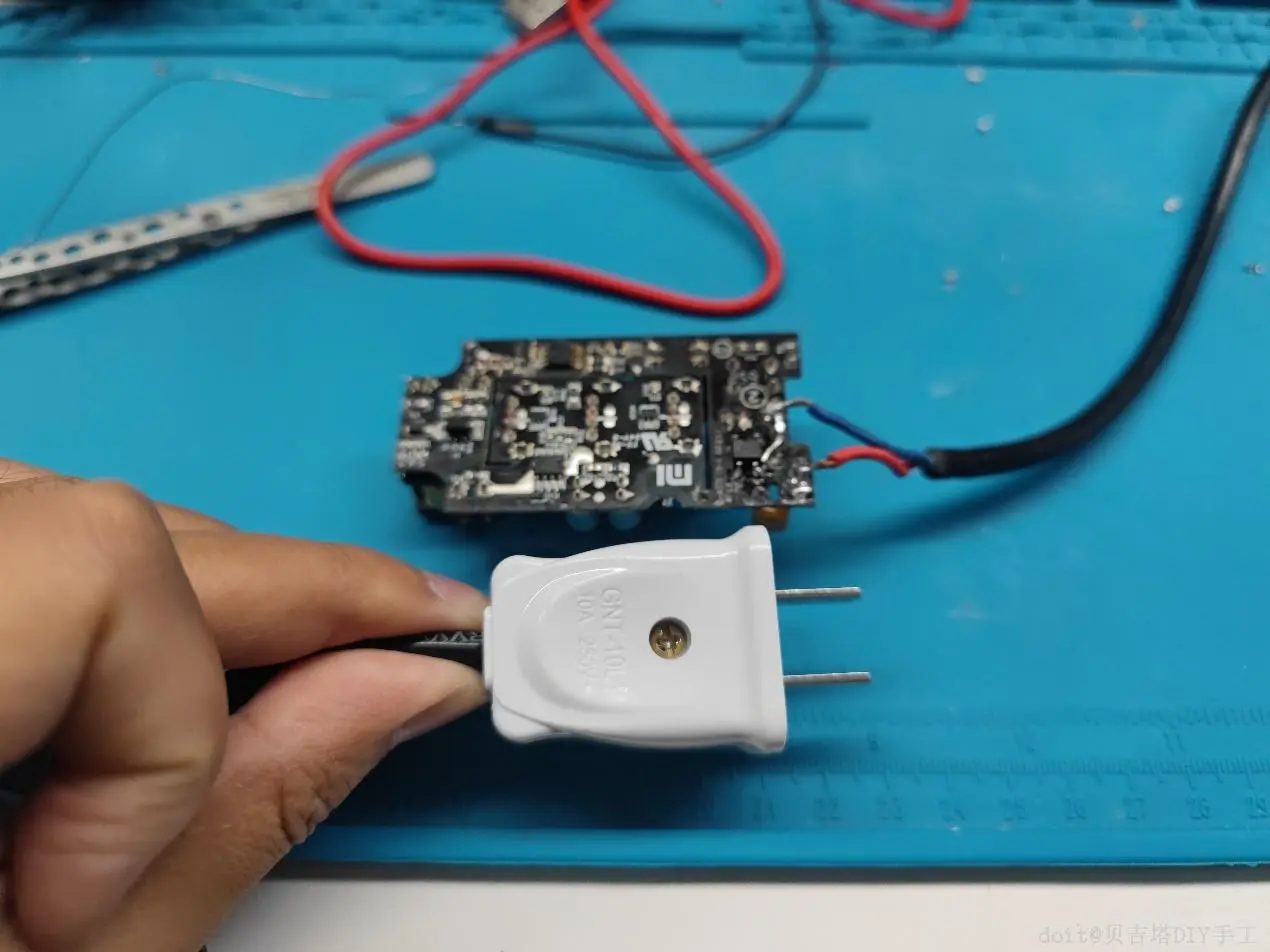

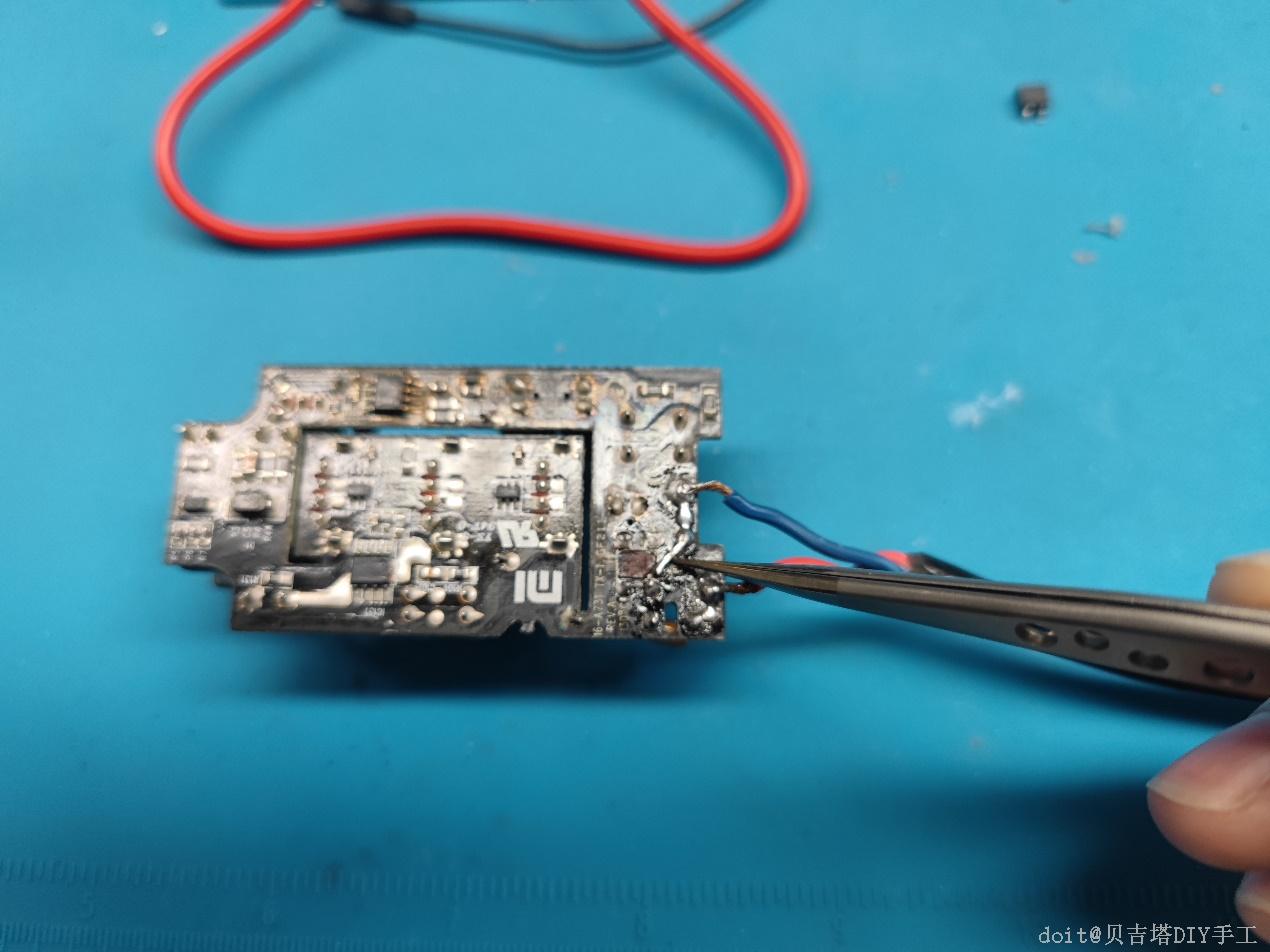

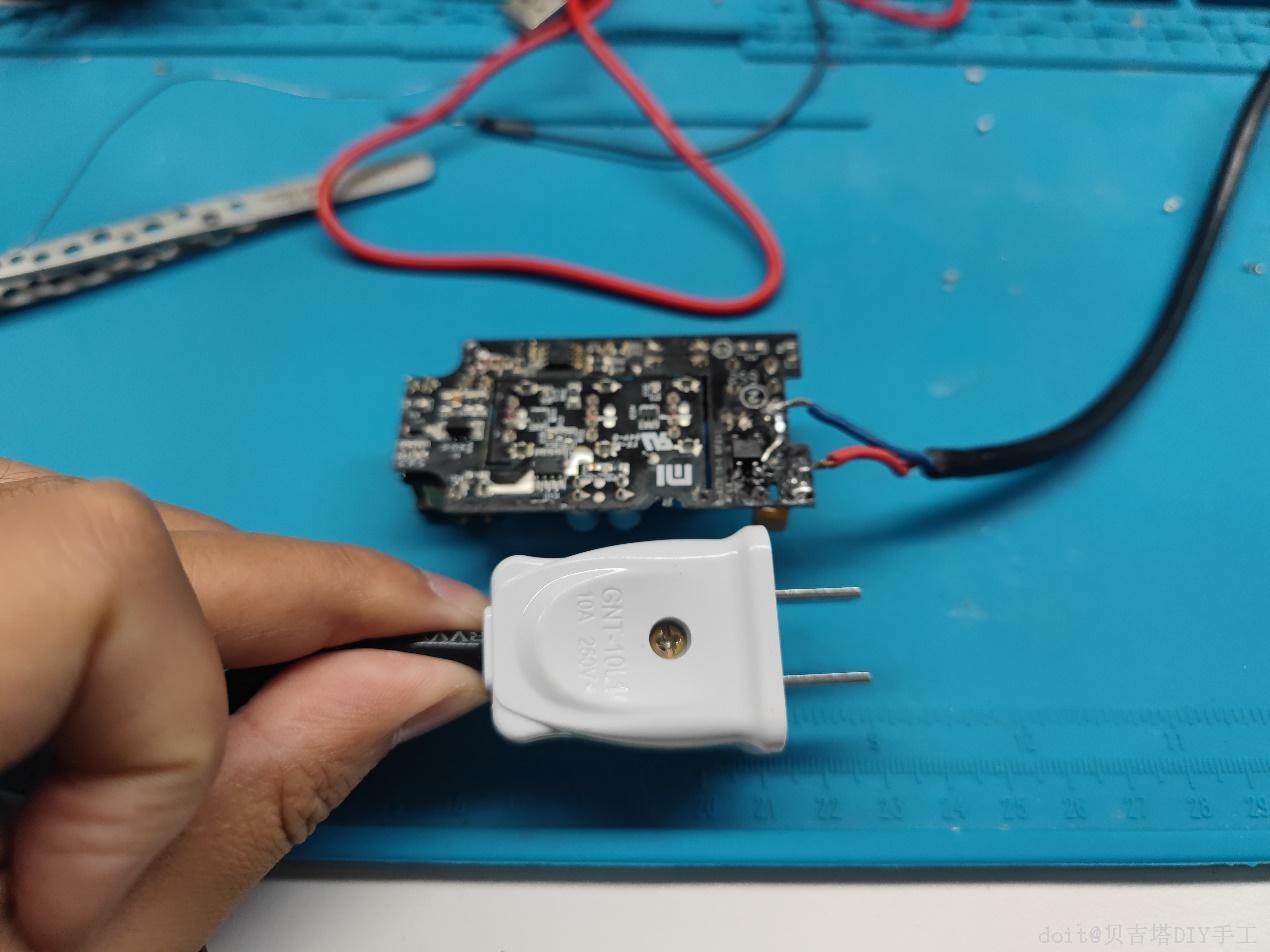

焊接好测试线后，通电测试。注意安全！

1. 焊接好L、N

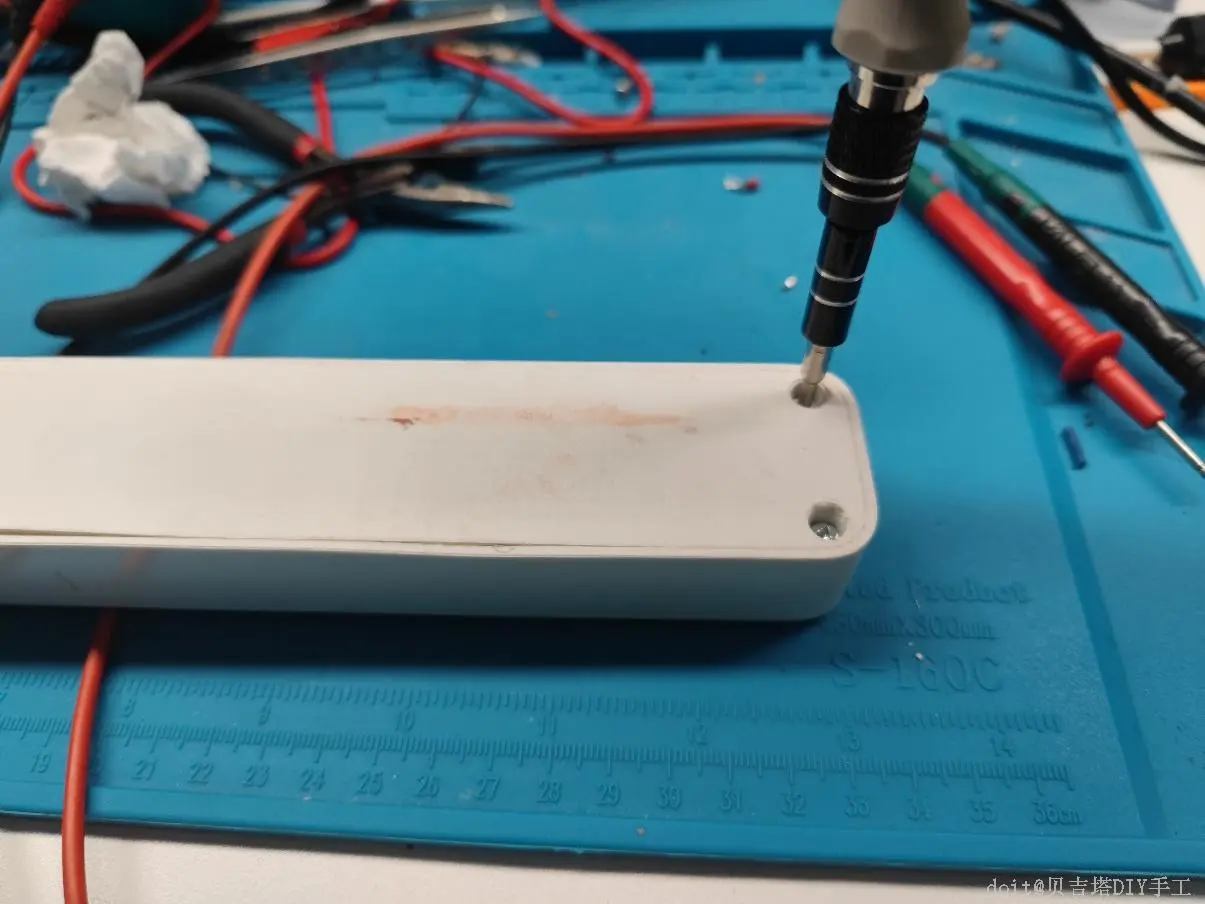

2. 装好底板，螺丝归位。

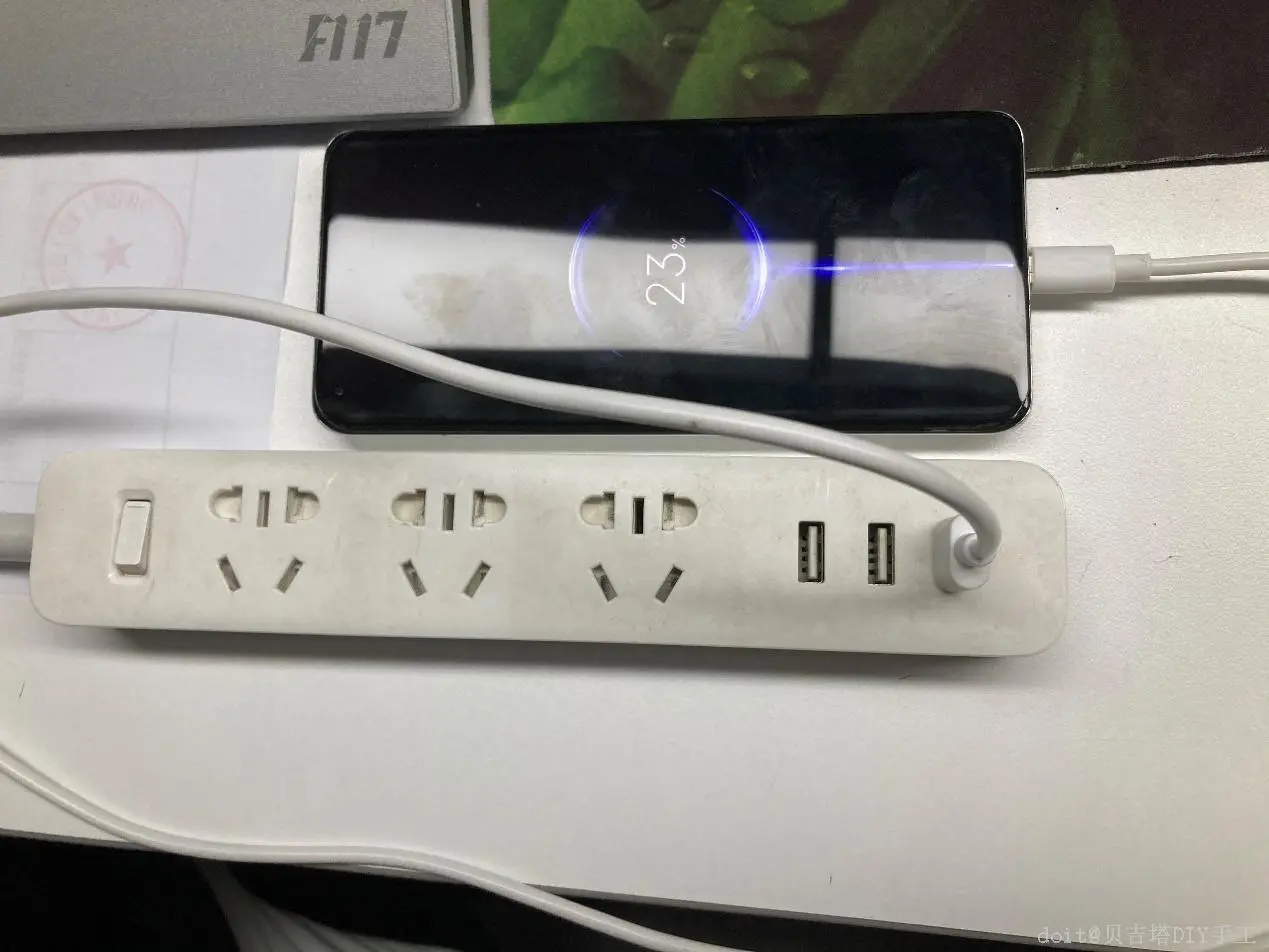

通电测试，3孔位均正常使用！
