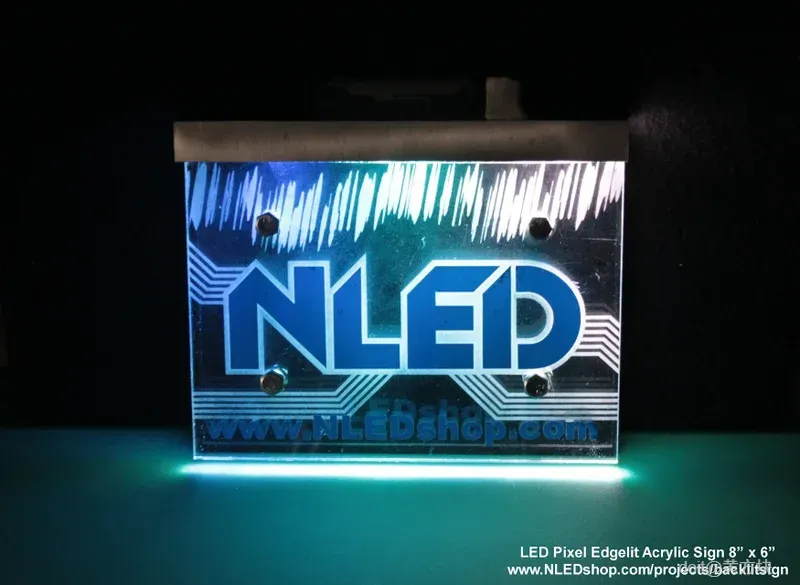

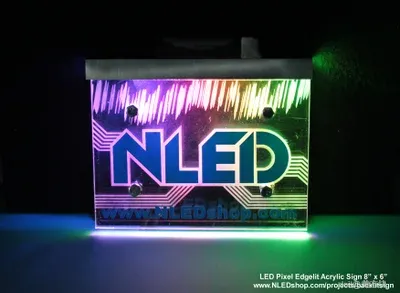

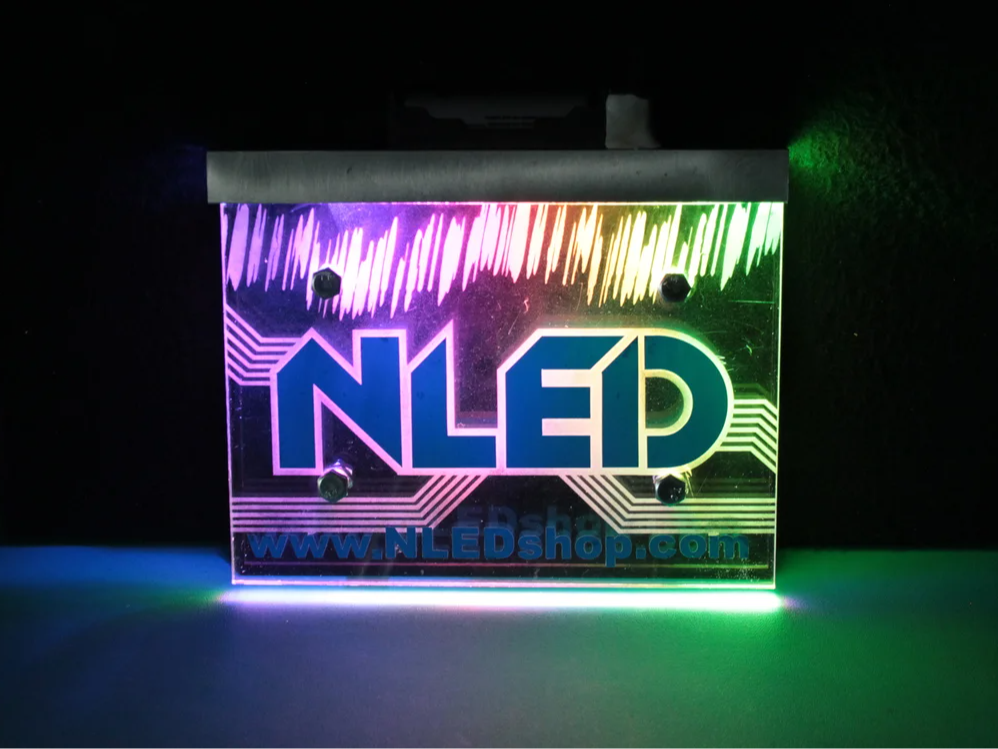

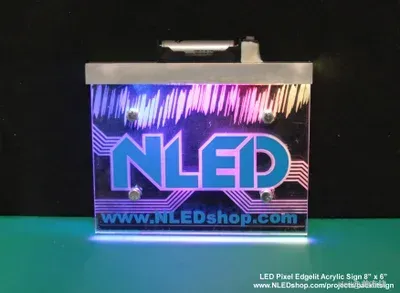

LED 像素边缘发光亚克力标牌

电子耗材：

1. 可寻址像素条 - 使用 60/m SK6812 RGBW 类型。SK6812 也有 RGB 类型。
2. 像素控制器 Ion 或像素控制器 Electron 或您选择的像素控制器（例如 Arduino）
3. 触觉瞬时按钮 - 包含在 NLED 像素控制器中
4. 22AWG 电线 - 红色和黑色用于供电 - www.NLEDshop.com
5. 用于像素连接的 4 导体带状电缆 - www.NLEDshop.com
6. SPST 摇臂开关或其他类型的开关
7. 18650 电池座 - BH-18650-PC 为针型，也可从 Digikey 购买线尾型
8. 18650保护锂电池

硬件：

1. 0.25英寸厚的透明亚克力，尺寸
2. 0.125英寸黑色或彩色丙烯酸树脂，尺寸约高0.25英寸
3. 4x 1 英寸长 0.25 英寸螺栓，不锈钢
4. 12x 配套螺母，不锈钢
5. 3/4 英寸 x 3/4 英寸 x 3/4 英寸的铝制 U 型槽挤压件，长度与亚克力相同。本项目为 8 英寸。
6. 卡普顿胶带绝缘
7. 绝缘用电工胶带
8. 铝箔胶带 - 类似锡箔，用作反射器。
9. 可选：Shapelock/Polymorph/InstaMorph 塑料

工具：

1. 喷砂柜和介质（切勿使用真正的沙子）
2. 乙烯基切割机和乙烯基材料或切割面罩 - 并非所有乙烯基薄膜都适用于喷砂，但大多数都可以。
3. 钻头和钻头
4. 锯子切割挤压件
5. 电子工具
6. 热胶和枪

NLED 控制器软件： 其他控制器将需要不同的应用程序。

1. NLED Aurora Control - LED 排序软件，为 NLED 控制器创建自定义颜色序列。

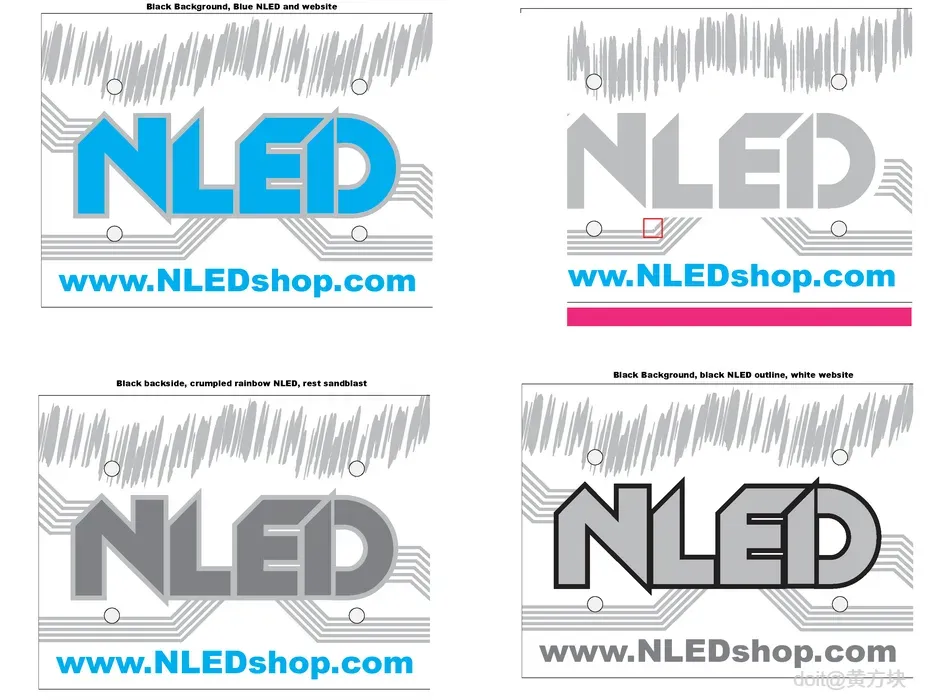

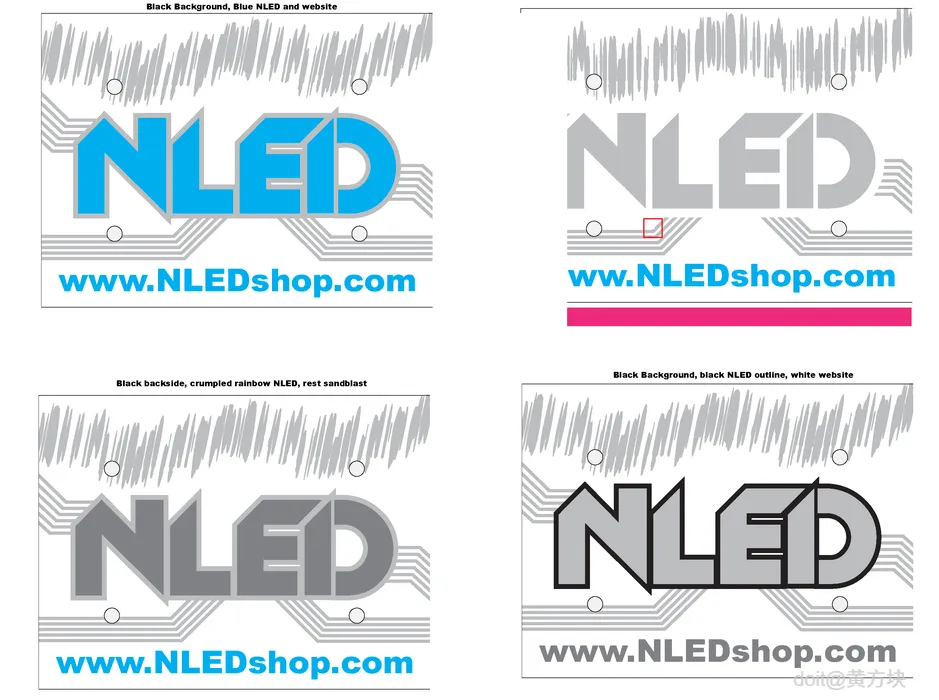

这个项目的想法是利用一块剩余的 0.25 英寸透明亚克力板，上面已经有四个孔。我们根据已知的尺寸和孔位置创建了一个 Adobe Illustrator 文件。我们决定标识的点亮方式是从顶部而不是底部。标识将以 NLED 标识为特色，顶部饰有模拟北极光图案，并添加一些细节，使其看起来像一块 PCB 板。最后再用一层彩色乙烯基（浅蓝色/青色）来添加额外的细节，使某些方面更加突出。

由于要用乙烯基进行喷砂处理，因此必须将其设计成干净的矢量。干净指的是没有双线、重叠或任何会干扰乙烯基切割的因素。激光蚀刻可能不会受到重叠矢量的影响。

不涉及图形设计，仅涉及乙烯基切割的一些技巧

1. 使用点数最少的矢量。如果从光栅转换为矢量，由于点数过多，边缘可能会非常参差不齐，刻字机很容易把边缘磨破。在 Illustrator 中使用“对象”->“路径”->“简化”来最小化。
2. 放置所有矢量后，选择任何重叠的矢量，然后使用 Pathfinder -> Unite 将它们合并为一个，这样就不会出现重叠的切口。
3. 使边缘出血，使蚀刻区域延伸到边缘之外，这样可以更轻松地放下乙烯基，而乙烯基永远不会被完美地放置或笔直。
4. 乙烯基图案是一门艺术，而非科学。想要100%平直或完美地摆放位置，几乎是不可能的。

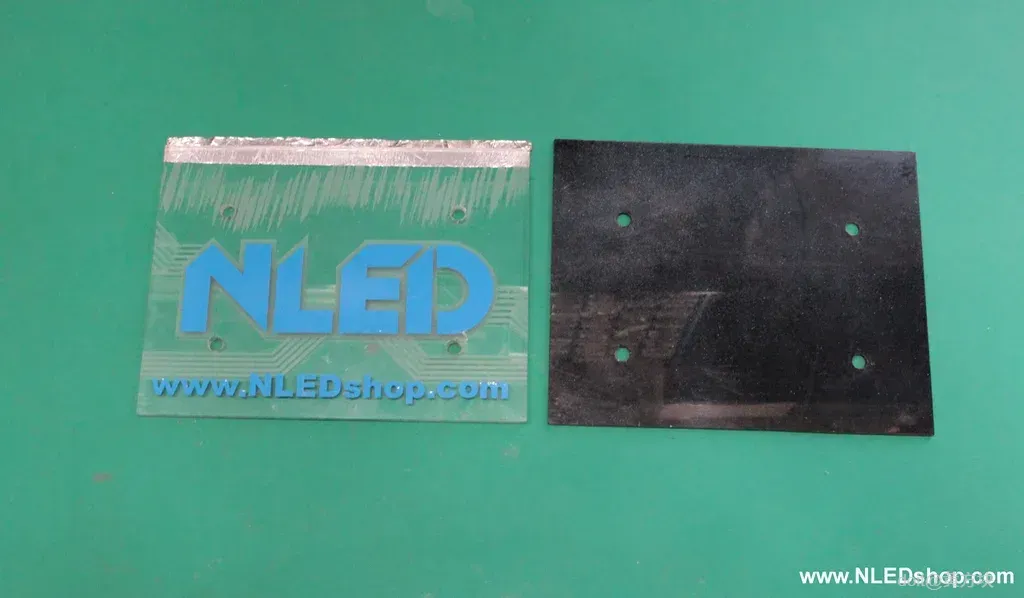

正面亚克力：

1. 已经切割和钻孔，只需撕掉保护膜。最后撕掉保护膜是为了防止刮伤
2. 如果需要的话，用火抛光边缘。
3. 将喷砂遮罩贴到亚克力面板正面。铰链技术有助于更好地放置。用胶带将亚克力面板固定住，不要撕掉遮罩的背纸，将其与亚克力面板对齐，握住遮罩的一边，将遮罩前后翻动，目测并调整位置。
4. 使用您选择的方法和介质对丙烯酸进行喷砂处理。切勿使用真正的沙子。
5. 检查蚀刻是否充分，不需要蚀刻那么深，但需要均匀一致。
6. 一旦一切顺利，就小心地取下乙烯基面罩。
7. 清除表面的灰尘或油脂。
8. 将蓝色乙烯基与“NLED”和网站一起使用。

后部丙烯酸： 是可选的，但可以增加额外的深度和效果。

1. 发现一块 0.125 英寸厚的黑色丙烯酸废料，有一些磨损，但看不出来
2. 将其切割成与透明亚克力相同的尺寸，但顶部高出 0.5 英寸。这样可以让 U 型槽滑到顶部边缘，并在透明亚克力和像素条之间留出 0.5 英寸的空间。切割工作是用台锯和塑料专用径向刀片完成的。
3. 标记并钻四个匹配的孔。
4. 由于它是废料，所以清理了表面。
5. 喷洒一层薄薄的银色/镜面喷漆，以产生星空效果。

可以通过多种不同方式来实现。

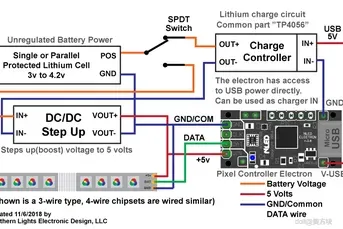

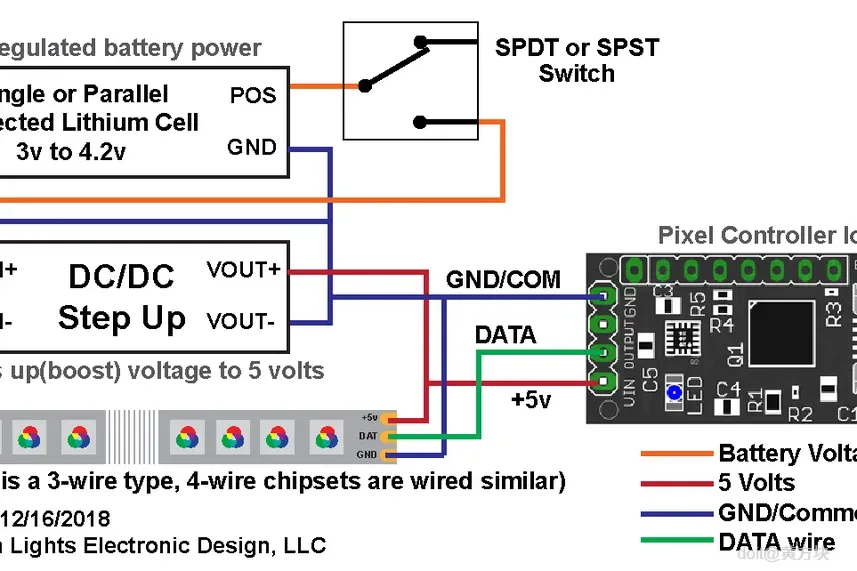

电源： https://www.nledshop.com/projectguide/batteries/

选择直接用 18650 电池为像素灯供电，无需升压至 5 伏。SK6812 和几乎所有其他 5 伏芯片组都能在单节锂电池的较低电压下正常工作。单节锂电池的电压范围在 4.2 伏到 3 伏之间。一旦电池放电至 3.3 伏以下，蓝色 LED 就会停止工作。这实际上会减少电池的可用电量，但对于这个标识中的 12 个像素灯来说，仍然有足够的运行时间。电池可以取出充电。

电子产品： 本指南包含更多有关 LED 项目的信息 https://www.nledshop.com/projectguide/

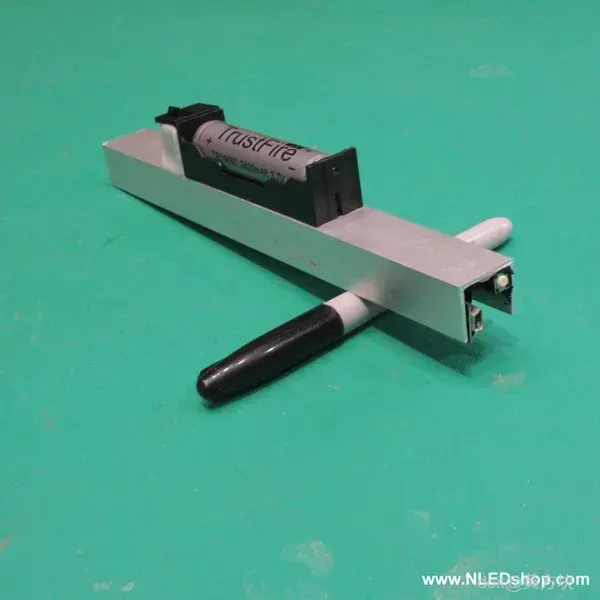

1. 首先将所有组件测试安装到 U 型槽挤压件中。
2. 清洁并去除挤压件中的油脂，以使条带和任何胶水更好地粘合。
3. 一旦确定了位置，就会为电池座钻孔，以便电线穿过挤压件。
4. 钻了两个用于 4n40 螺钉的孔并攻丝，以将电池座安装到挤压件上。
5. 使用热胶和 shapelock/instamorph 塑料将摇臂开关安装到电池座上。
6. 将聚酰亚胺胶带贴到像素条的两端，以防止挤压短路。

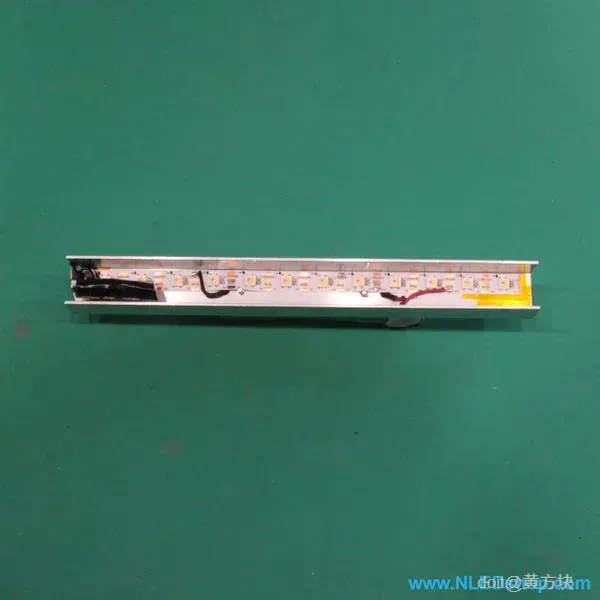

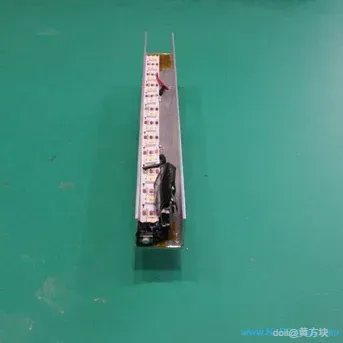

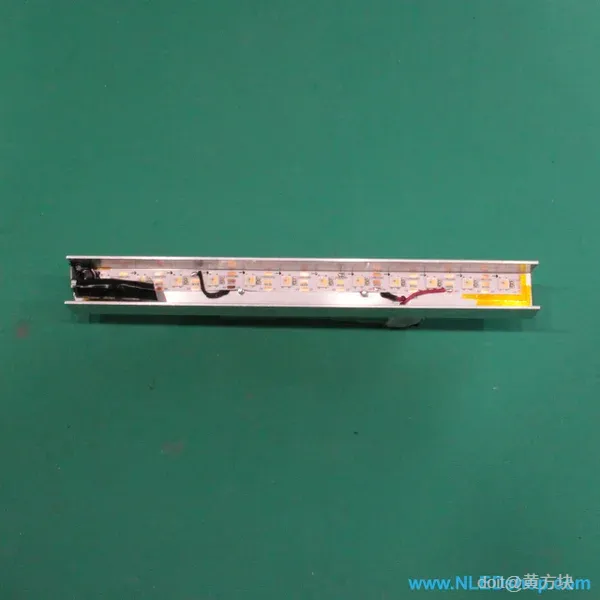

7. 使用像素条的自粘胶将其粘贴到 U 型槽上。它直接位于透明亚克力板的上方。
8. 测量、切割、焊接，并用热缩管套住电池座和开关线，然后将它们穿过挤压件上的孔。小心，孔可能有锋利的边缘，去除毛刺或进行绝缘处理。
9. 将电源线焊接到像素条上。
10. 将像素条上的4根线（仅使用3根）焊接到控制器上。电线和控制器的长度和位置都经过仔细考虑。
11. 将控制器放置在可访问 USB 端口的位置
12. 将触觉按钮焊接到 Pixel Controller Ion 或 Pixel Controller Electron 上，考虑电线的长度以防止任何额外的松弛。
13. 用电子胶带包裹控制器，但应该使用热缩管。
14. 测试了控制器、电源和像素。如有问题，请进行更正。
15. 将触觉开关热粘到位，可以从挤压末端进行访问，就像 USB 端口一样。

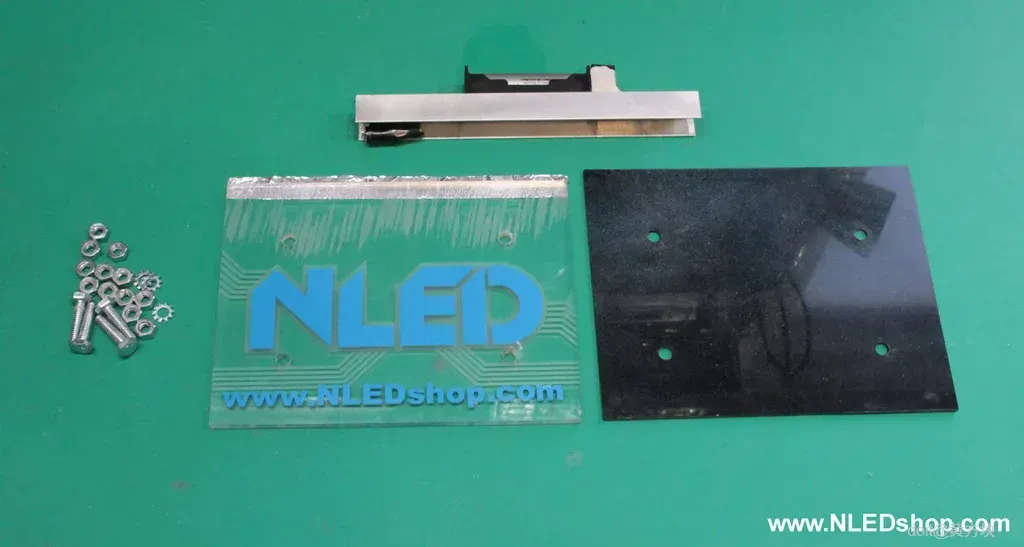

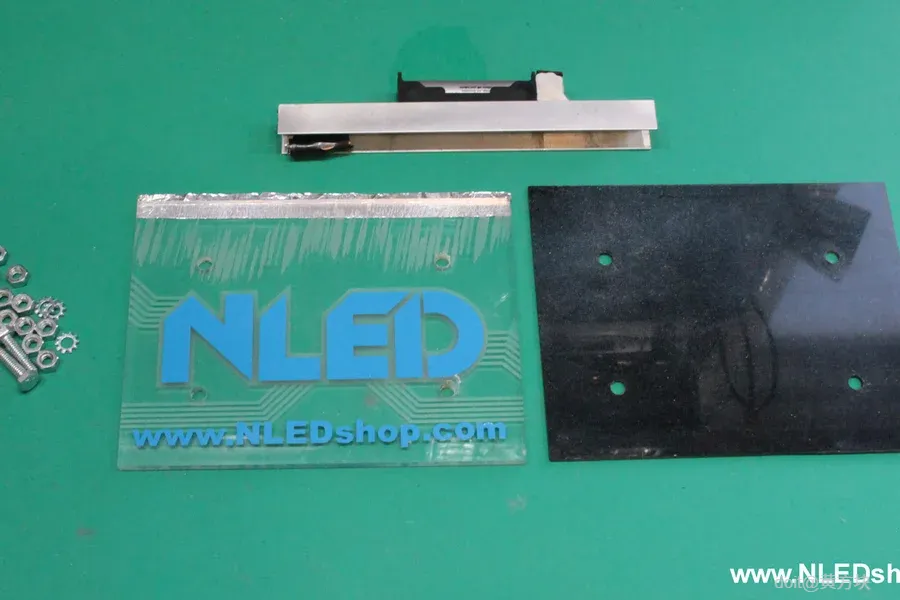

组装步骤：

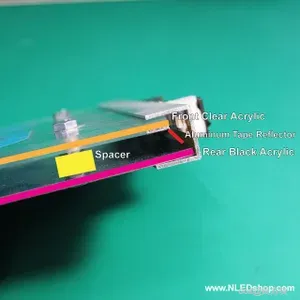

1. 在透明亚克力板内侧贴上一块铝箔胶带，将其向内折叠，确保没有粘性面外露，同时透明亚克力板的上边缘保持不被覆盖。此胶带片用作反光板。

2. 对所有表面进行最终清洁。

3. 使用0.25英寸的螺母和螺栓将透明亚克力板与黑色亚克力板固定在一起。其中两个螺母作为垫片使用，背面再加一个螺母和防松垫圈以确保结构稳固。

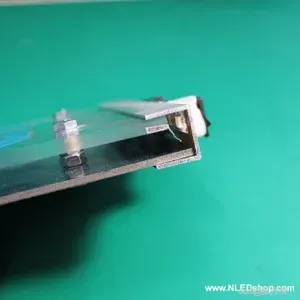

4. 将U型槽和电子组件滑动安装到顶部，注意确保反光板向内弯曲，且不接触像素灯珠。

5. 接通电源并测试。

添加色彩序列：

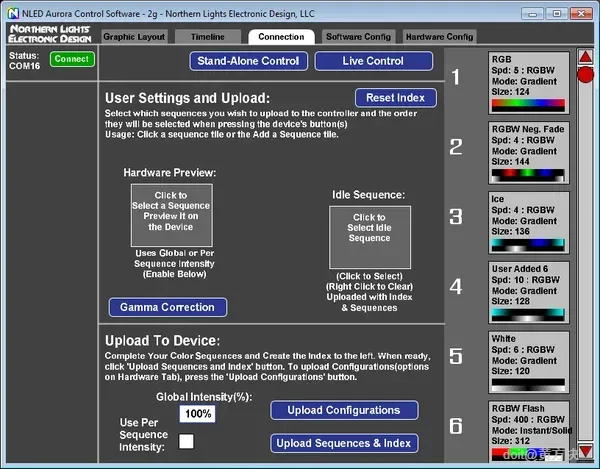

- 使用NLED Aurora Control软件非常简单，或也可使用您的设备所支持的其他色彩序列软件。

您可以在官方网站或YouTube上查找有关NLED Aurora Control软件使用的更多资源及教程视频。

操作步骤：

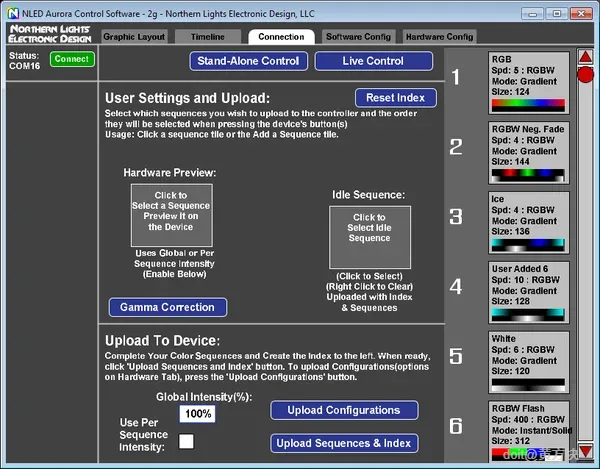

1. 启动NLED Aurora软件，并通过USB端口（显示为COM端口或串行端口）连接控制器。

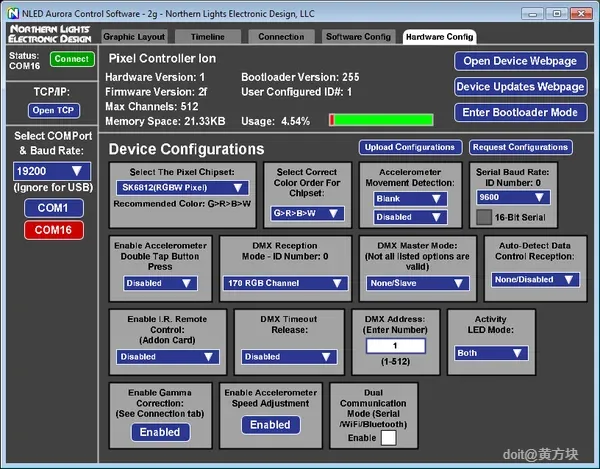

2. 控制器名称及相关信息将自动填充至“硬件配置”标签页。请根据您的控制器、像素灯及其他设置调整配置模块。必须设置像素芯片类型（Pixel Chipset）及颜色顺序（Color Order）：WS2812等默认为GRB；SK6812则需设为GRBW。

3. （可选）加载示例序列文件：在“软件”标签页中点击“加载序列文件”按钮，导航至/saves文件夹，选择一个序列文件直接使用或作为模板。“electron-v2a-rgb-768-channels.txt”是Pixel Controller Electron的默认文件；“ion-v2a-rgb-510-channels.txt”则是Pixel Controller Ion的默认文件。

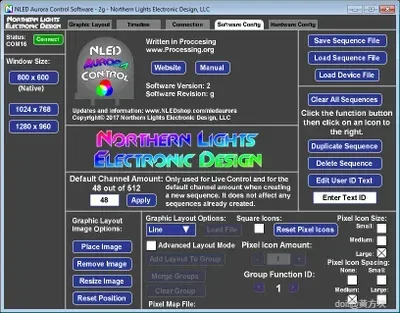

4. 在“软件”标签页中，设置“默认通道数量”，该数值应等于您的像素灯所需通道总数。例如：12个RGBW像素灯需要48个通道，12个RGB像素灯则需要36个通道。

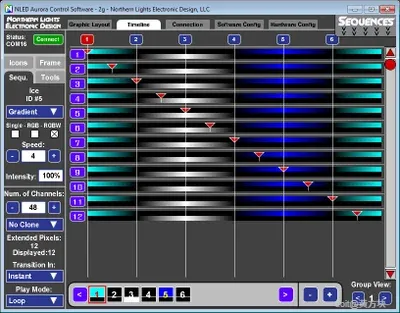

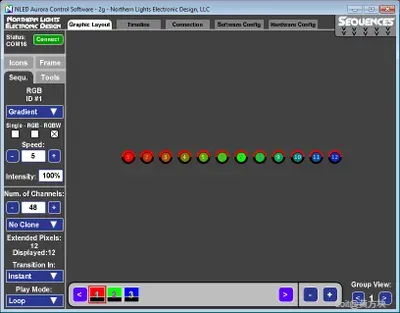

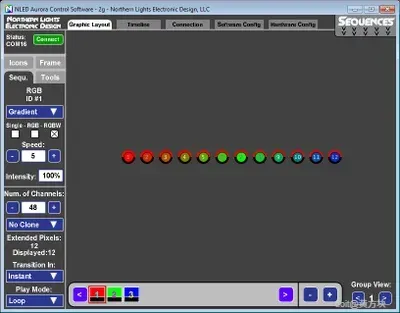

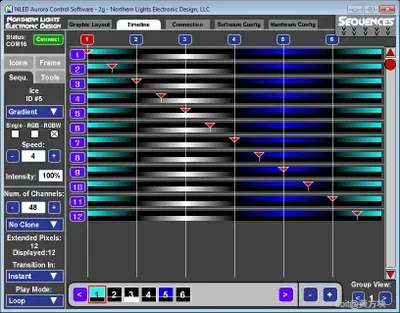

5. 转到“图形布局”或“时间轴”标签页，点击右上角的“序列（Sequences）”图标。

6. 创建新的色彩序列，或选择已有序列进行加载和编辑。

7. 请参考软件手册及YouTube上的教程视频，学习如何编辑和创建您的色彩序列。

注：未来可考虑增加红外接收器功能，但目前尚未实现。
