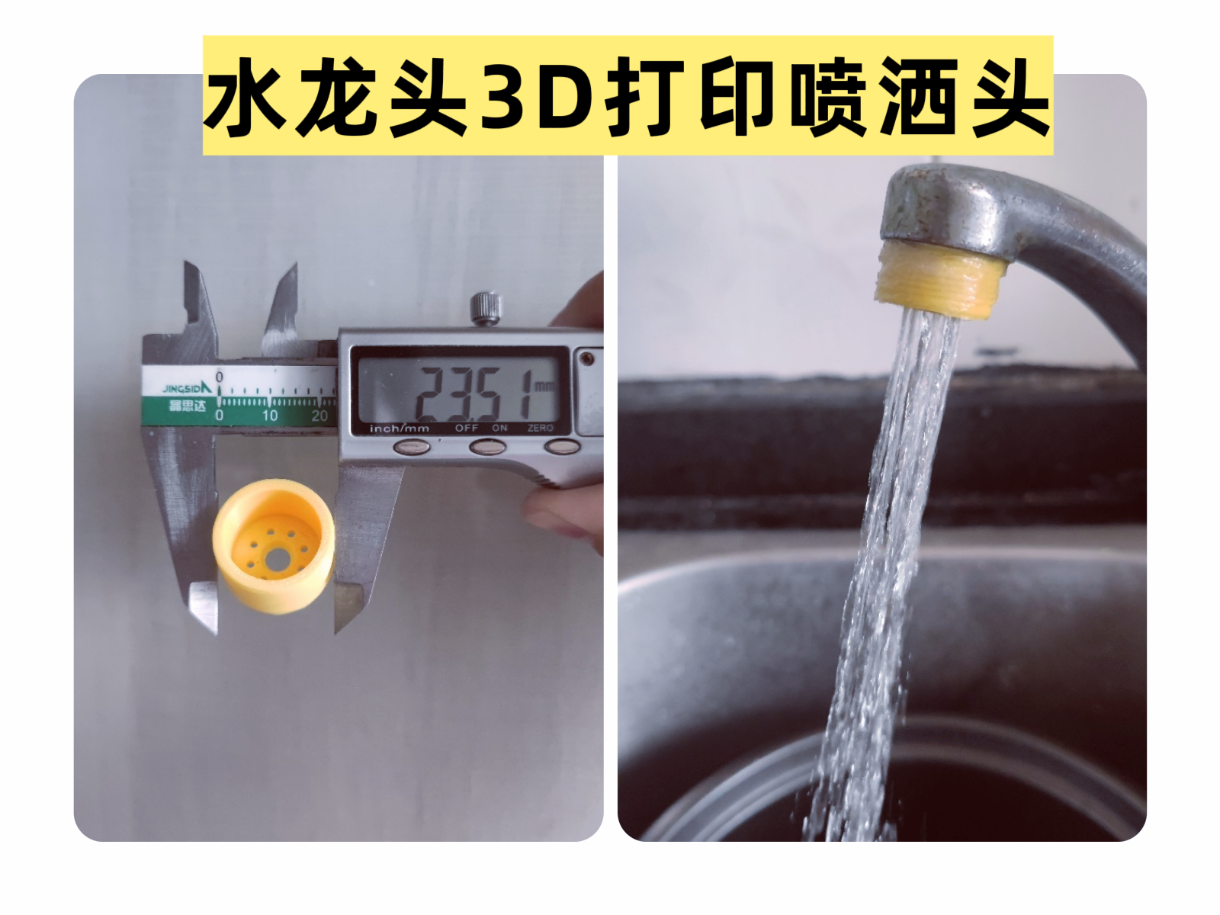

水龙头3D打印防溅头

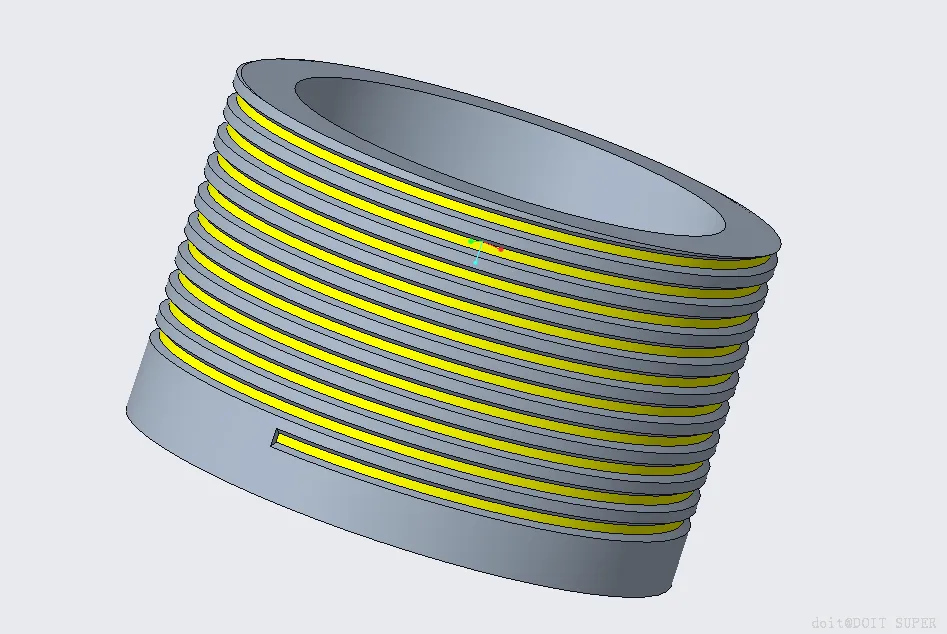

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量实物是内螺纹水龙头，国标螺纹大径内径24mm，实测螺纹小径22.7mm。

测量数据务必以具体实物为准，三维建模为本次分享的学习重心，提供一个设计方案解决生活小问题，讲解此类建模应注意的细节问题。

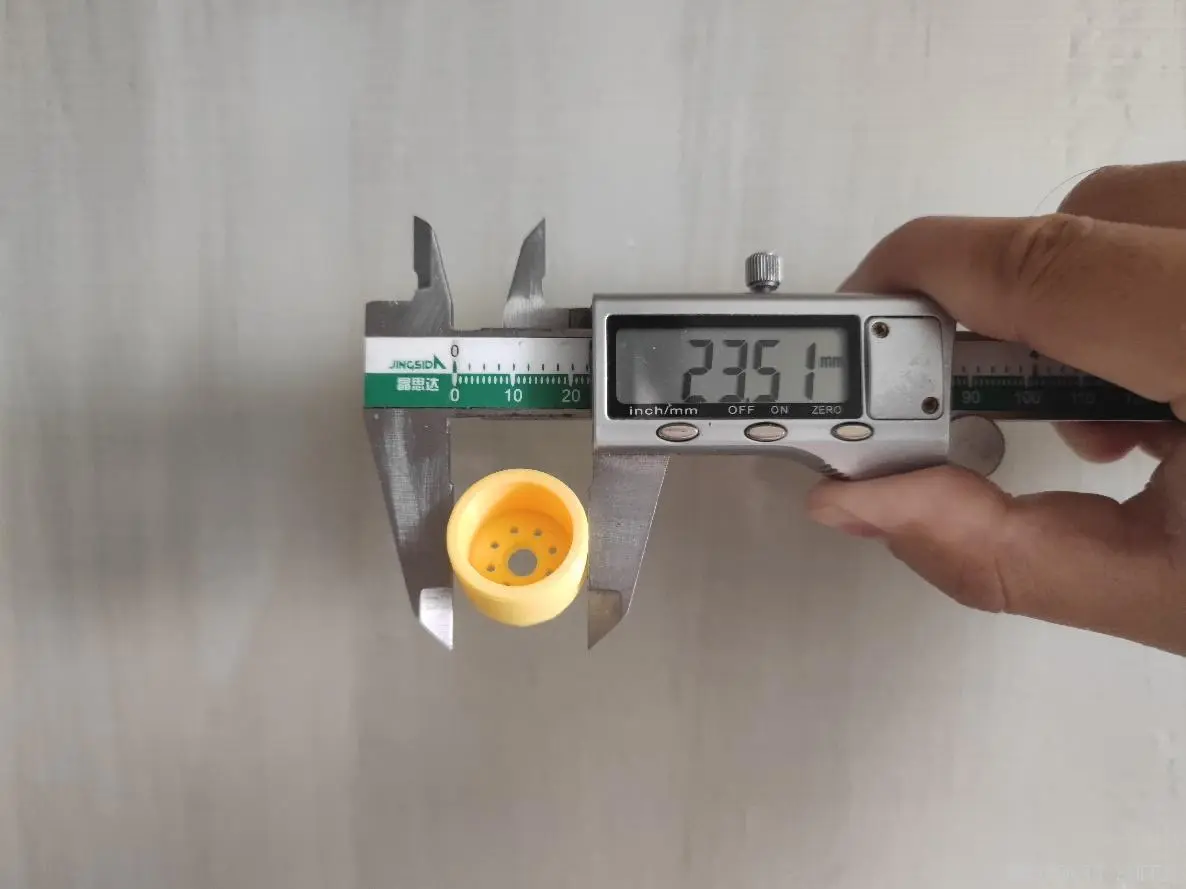

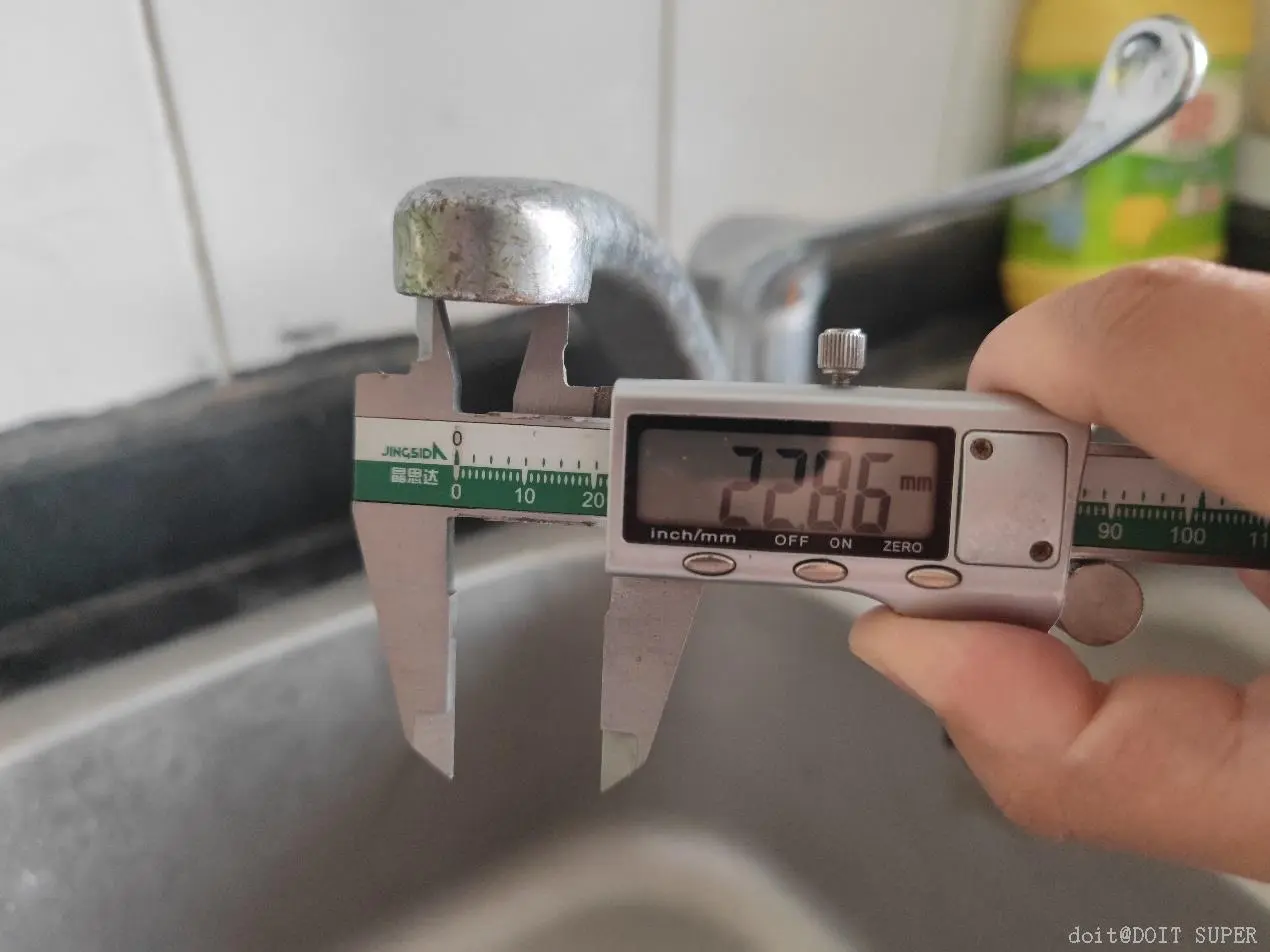

1、根据现有的水龙头实物，测量长宽高，单位mm

2、注意，在测量时，应该考虑打印机误差，因此根据个人经验留出打印误差即可。正常为+0.1mm

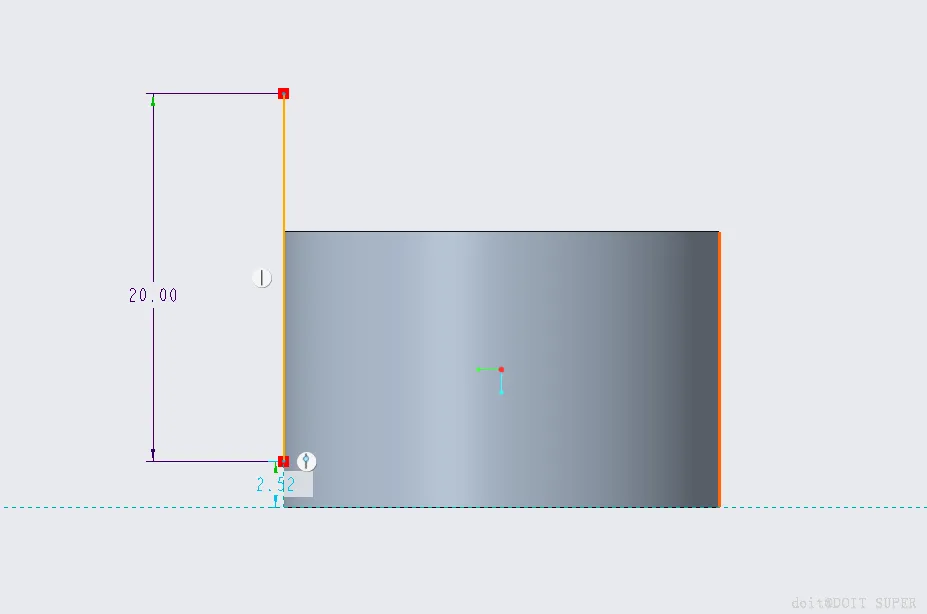

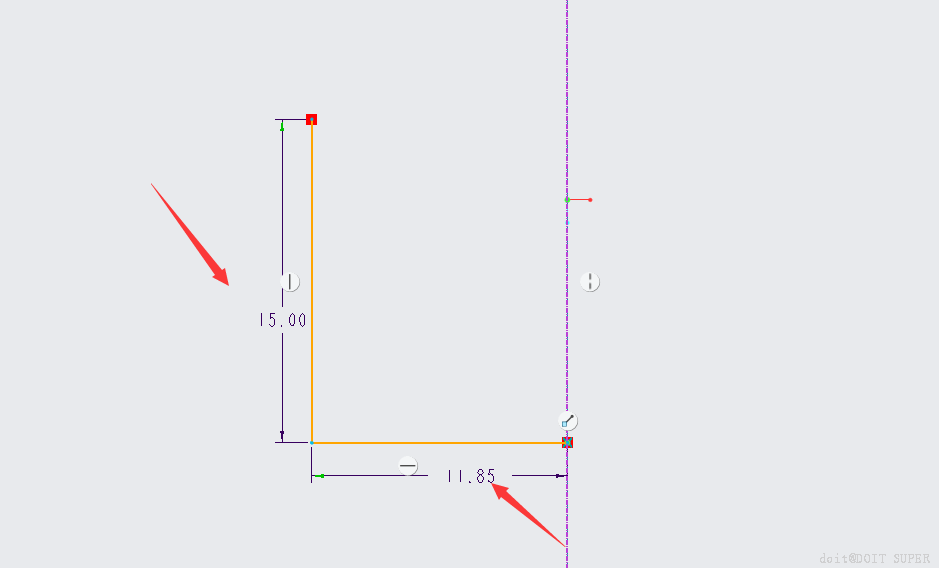

1. 草绘旋转线条。根据实物，是圆柱形外观，因此草绘出边缘线条即可，注意根据实际测量尺寸。

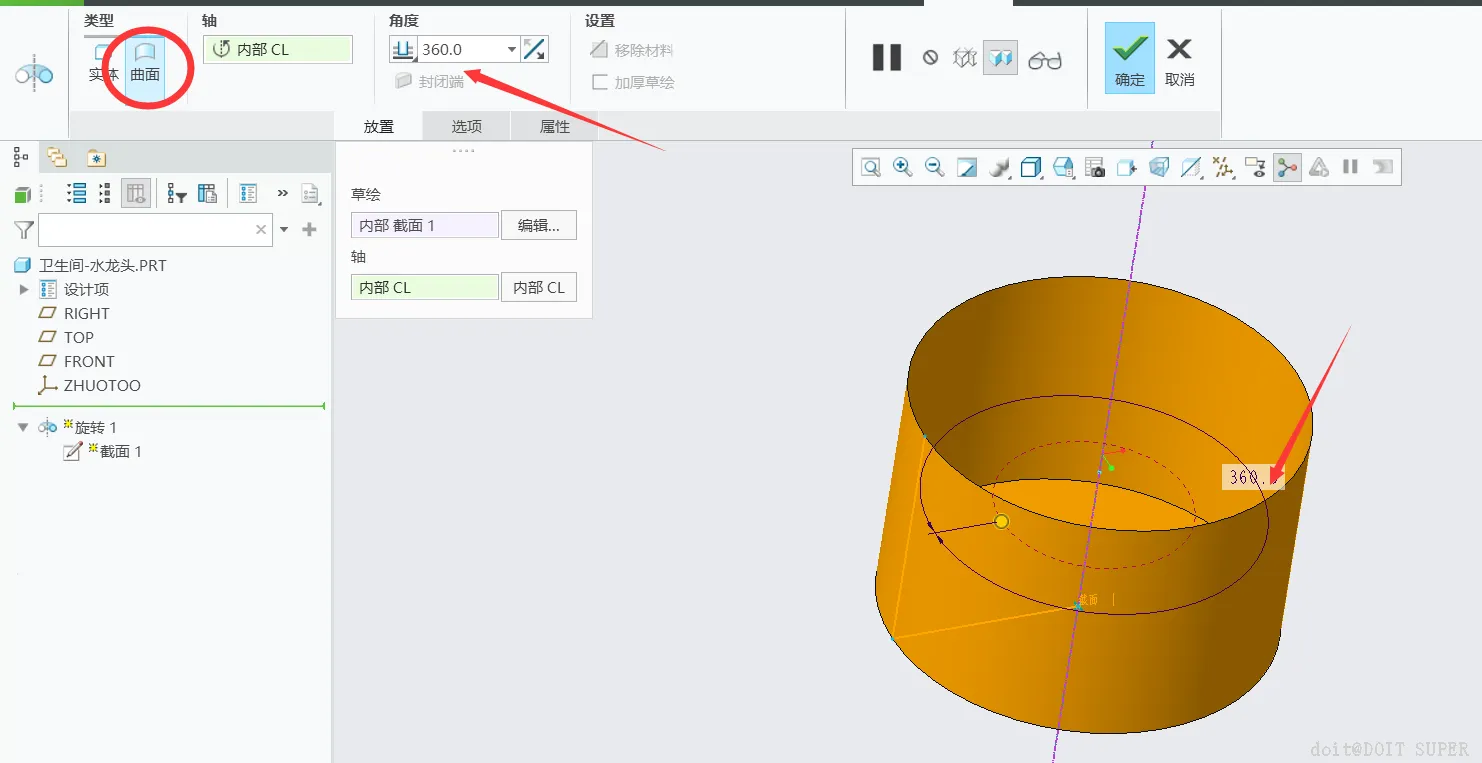

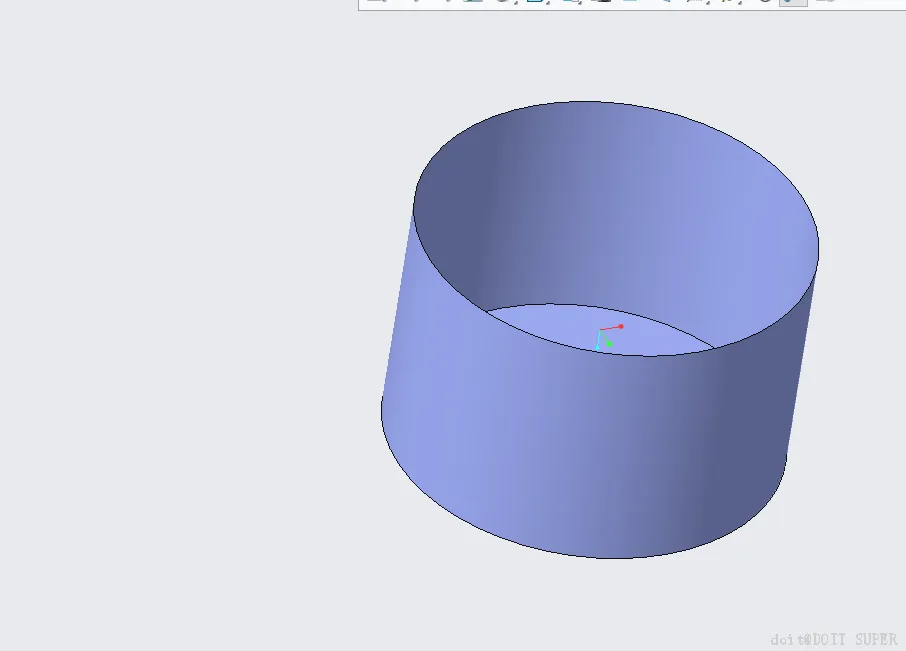

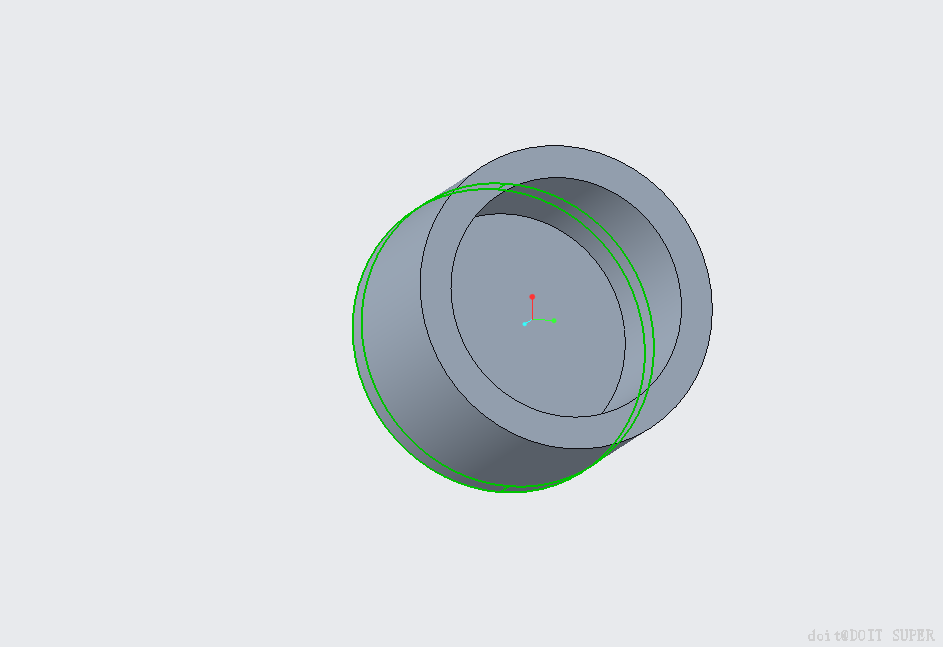

2. 旋转曲面。旋转360度，且为曲面。

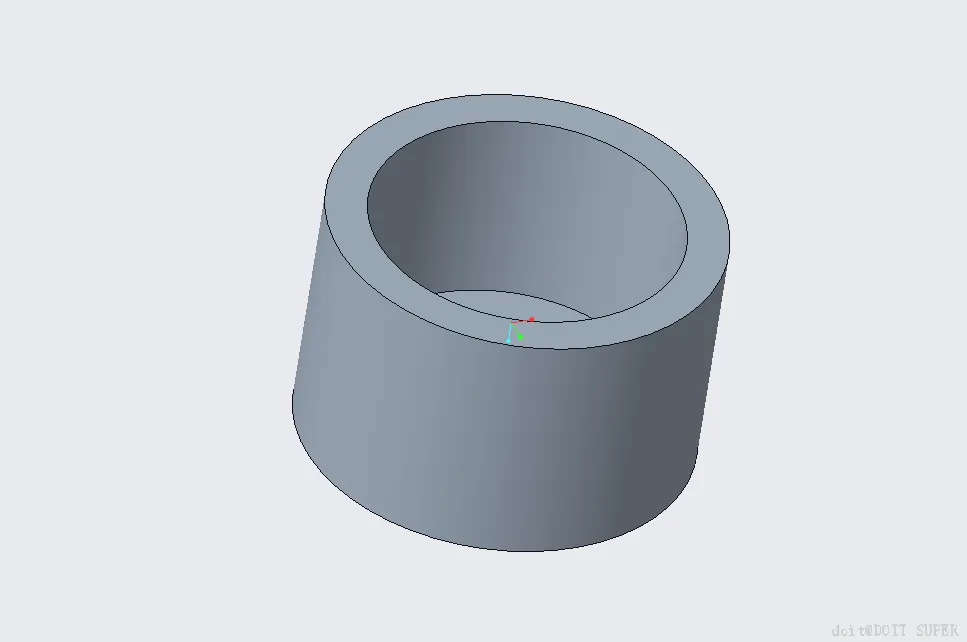

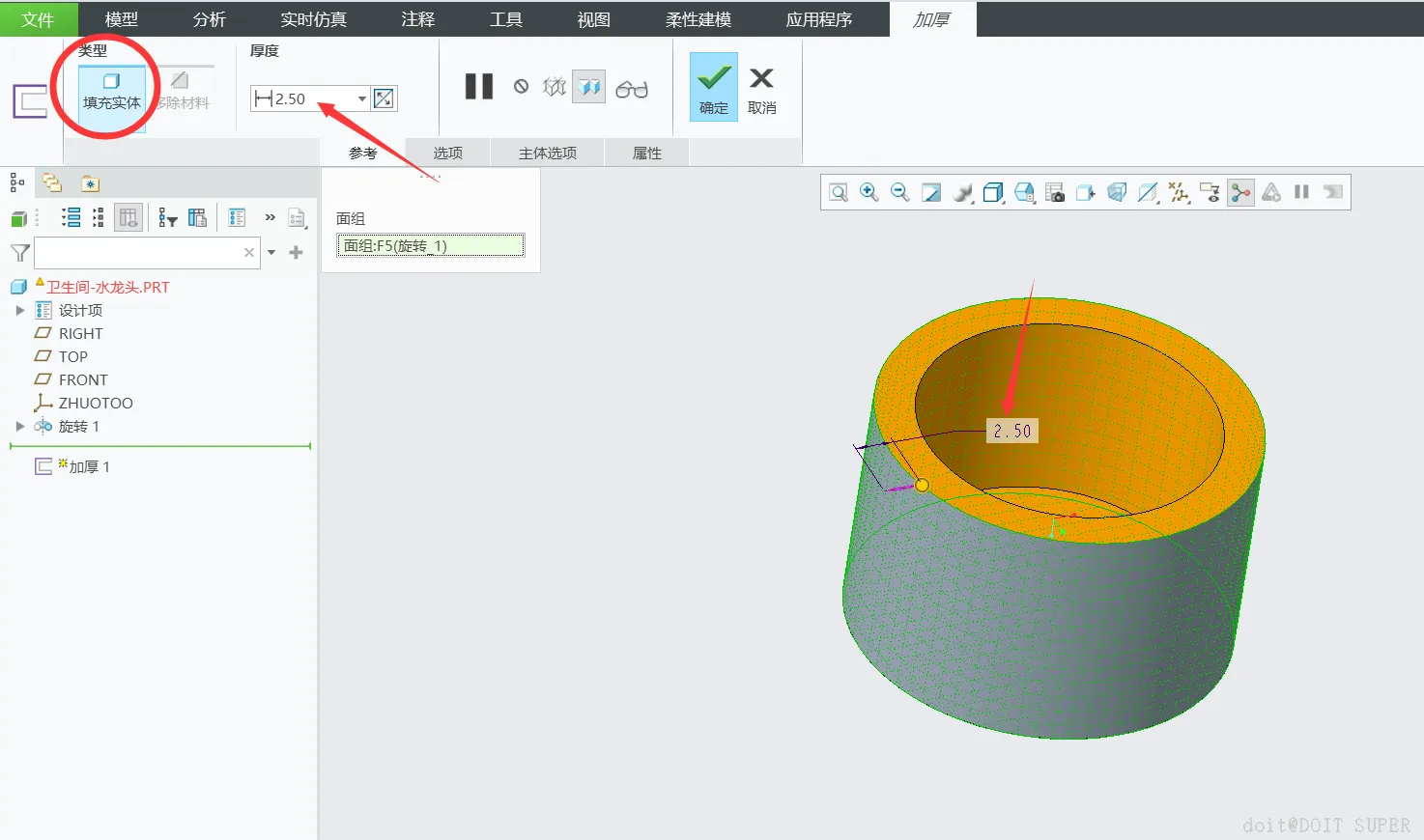

加厚。厚度为2.5mm

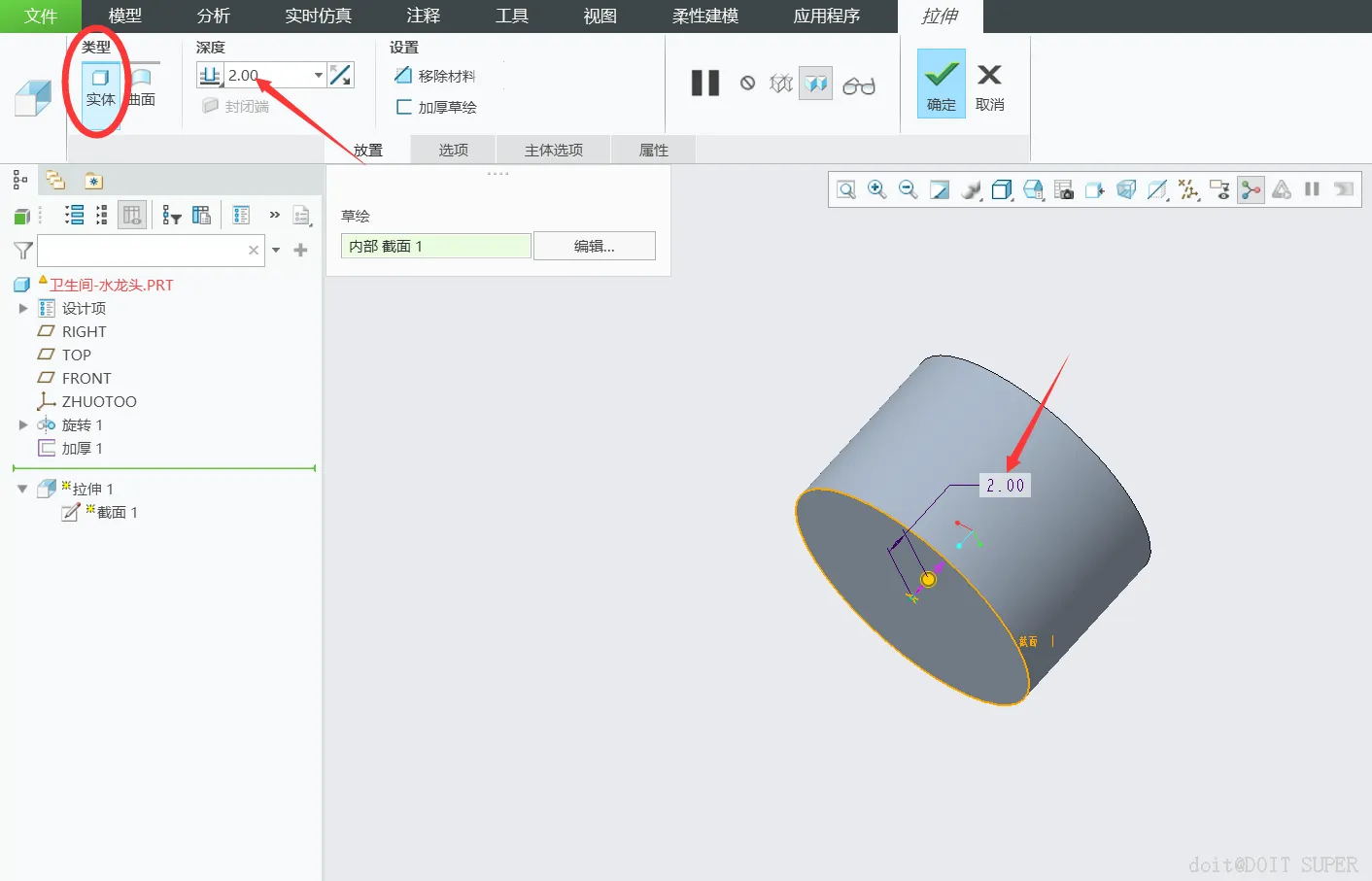

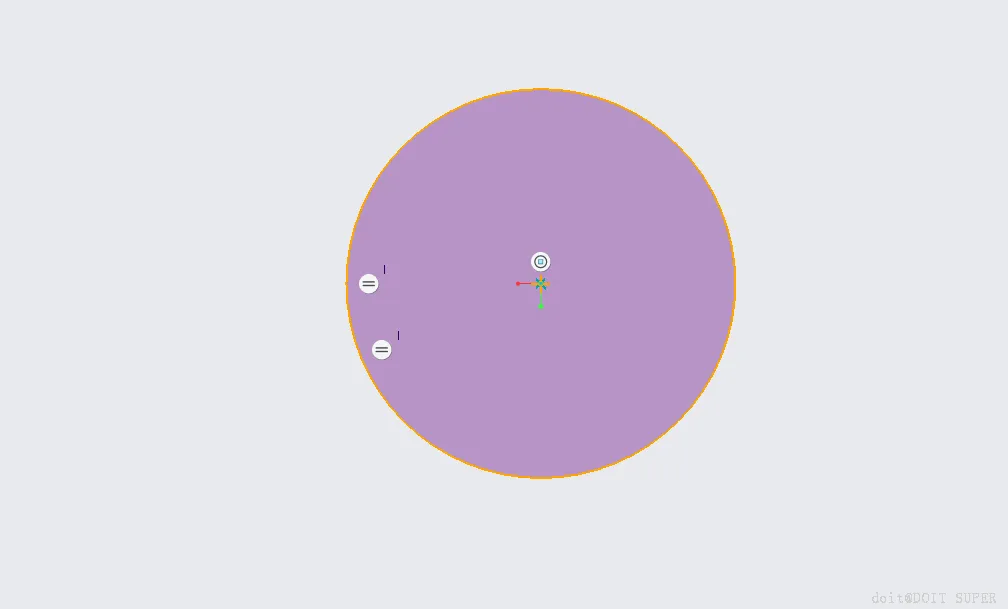

1. 拉伸底部。草绘圆，与原外观直径约束大小一样
2. 拉伸厚度为2mm，类型为“实体”

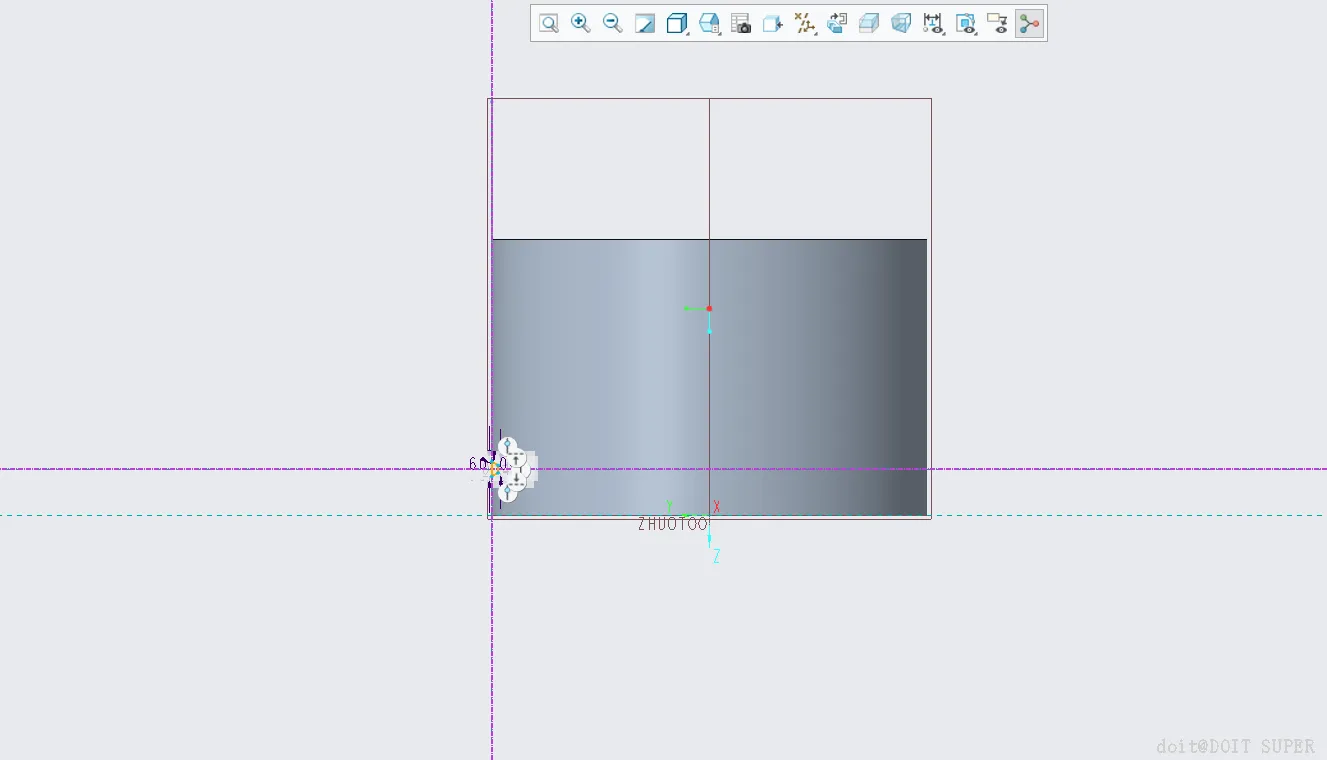

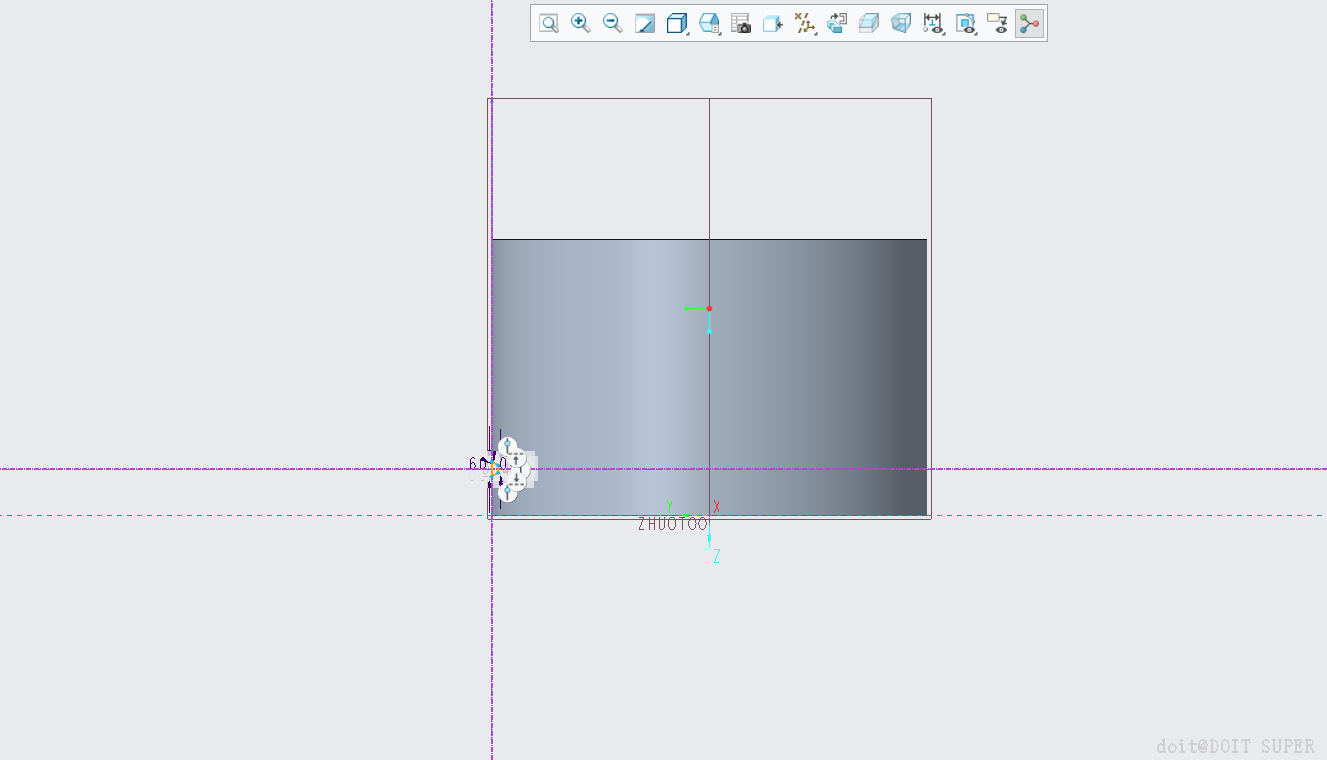

1. 草绘一条线。目的是作为螺旋扫描的中心轴

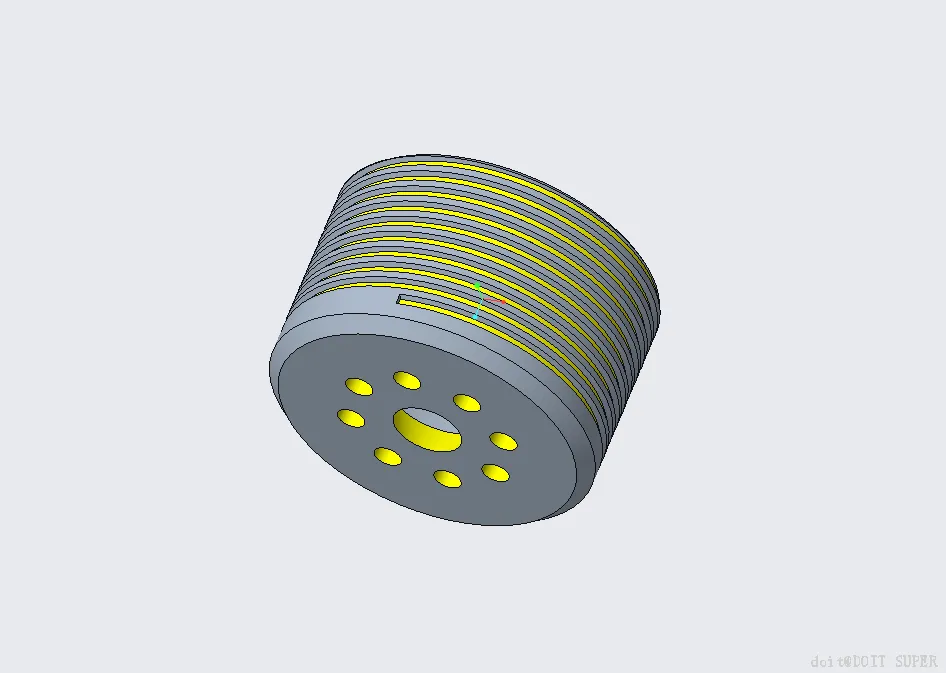

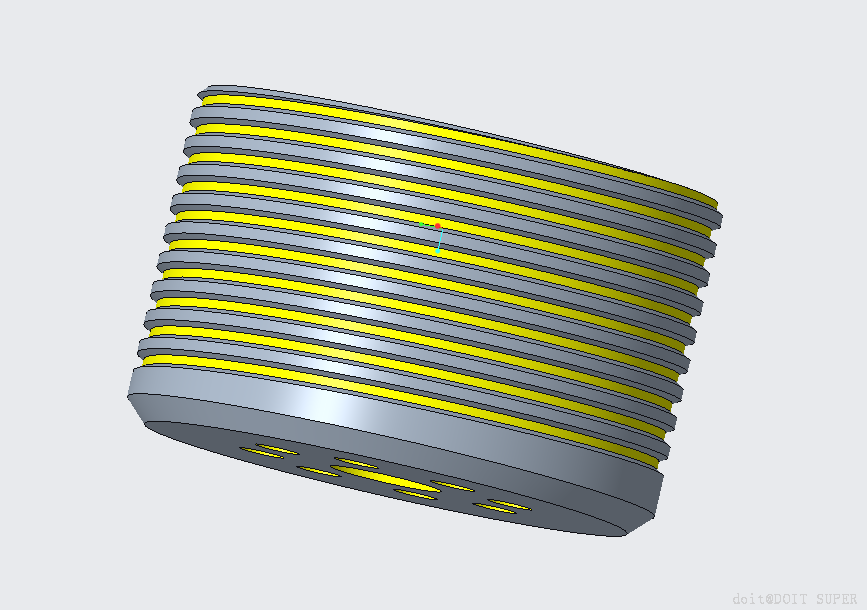

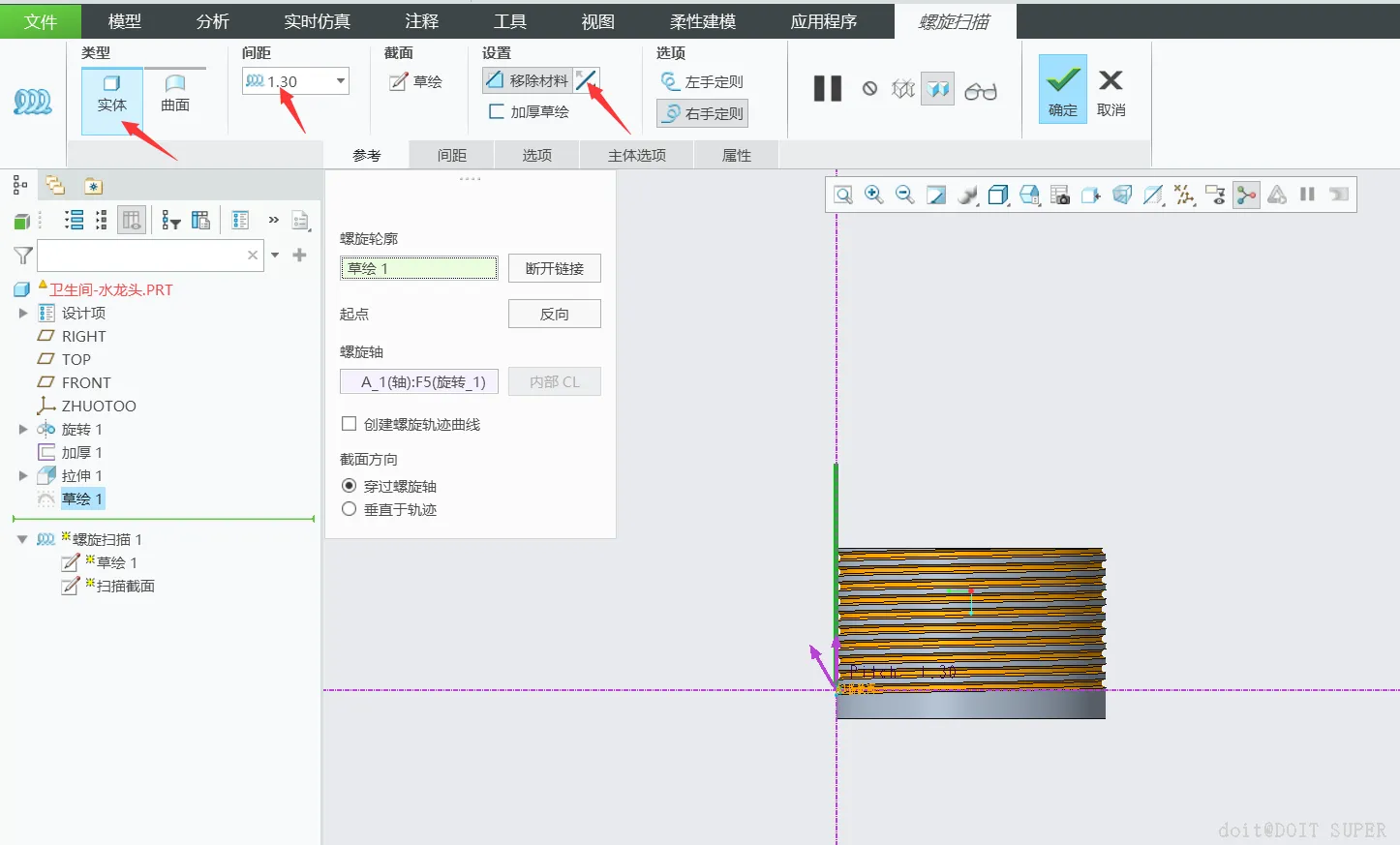

2. 螺旋扫描。参数：类型为“实体”，螺距为1.3mm，设置为“移除材料”

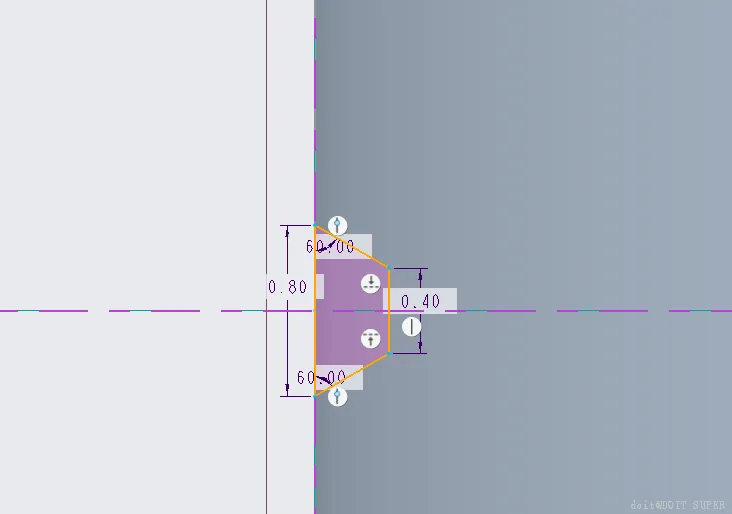

3. 螺旋草绘为梯形。尺寸如图，数据请参考“机械制图数据手册”，参数为国标。但是此处为非国标。

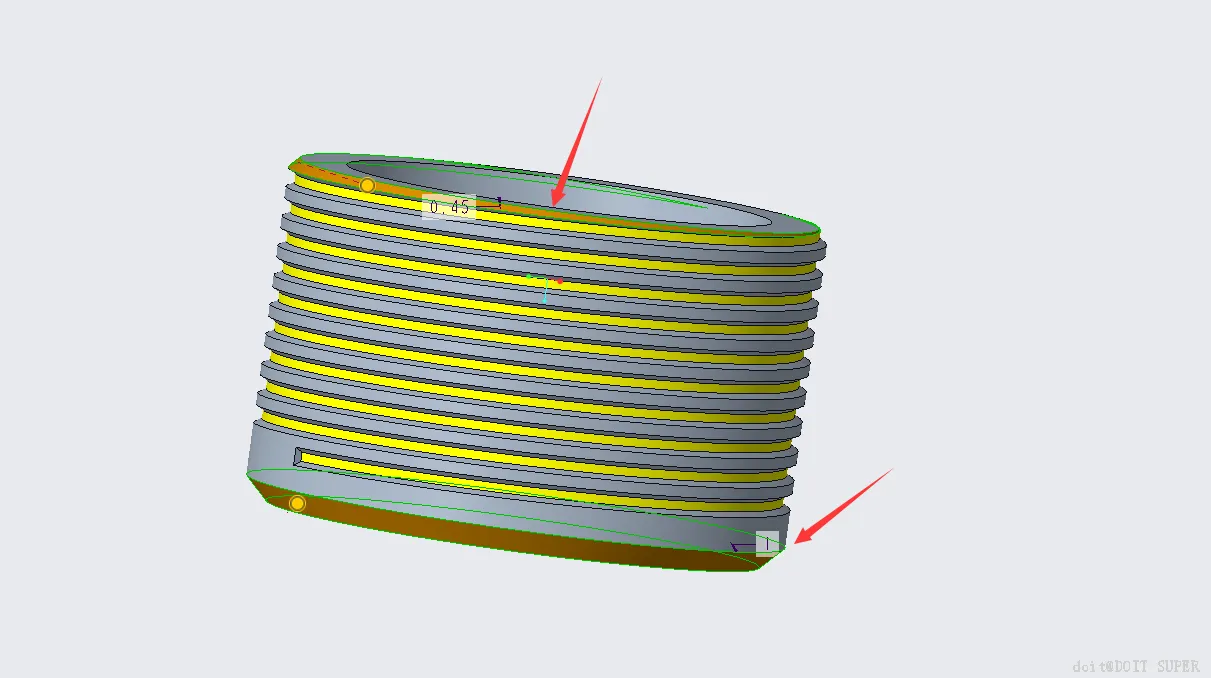

倒角目的，防止划伤。

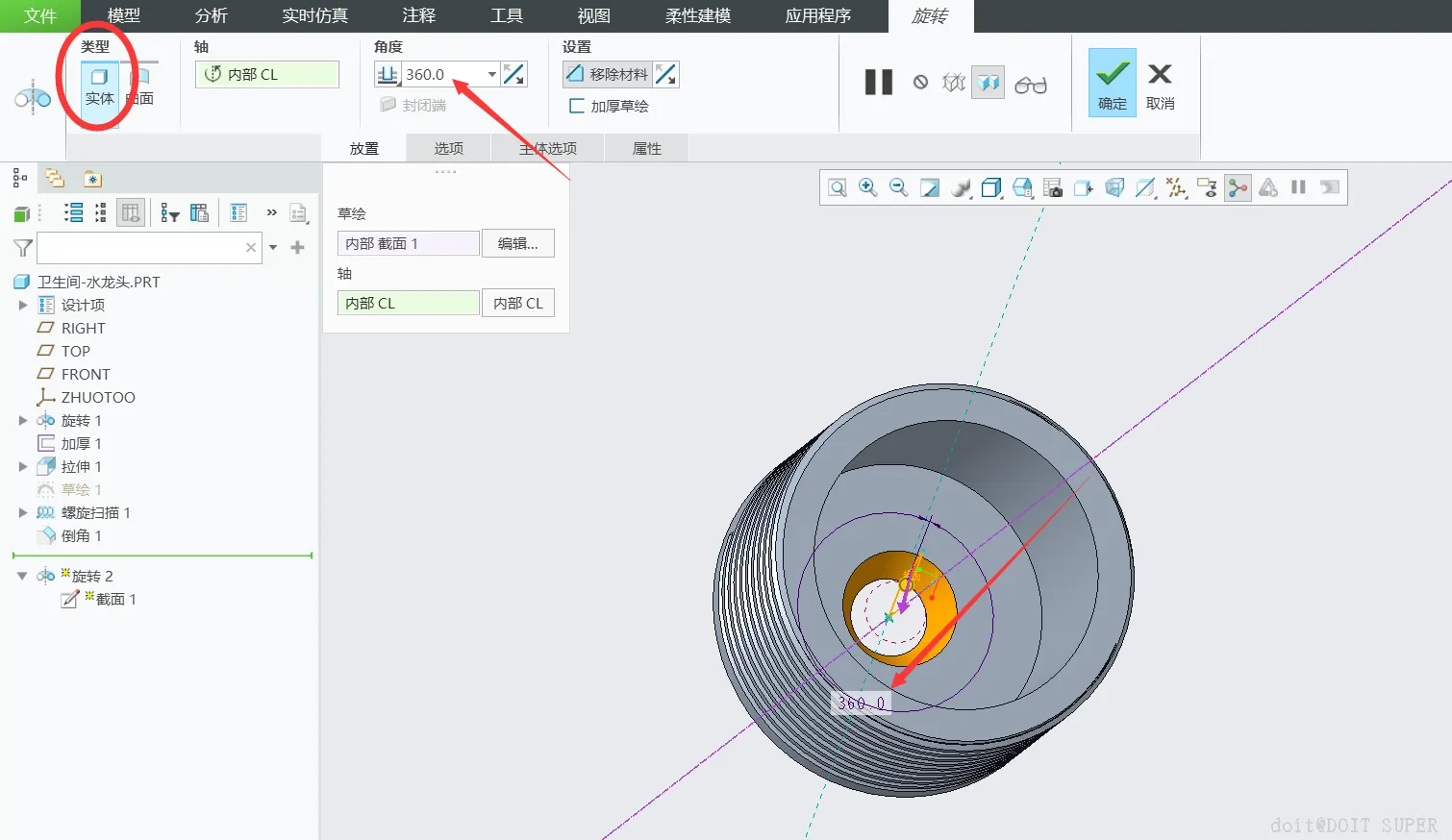

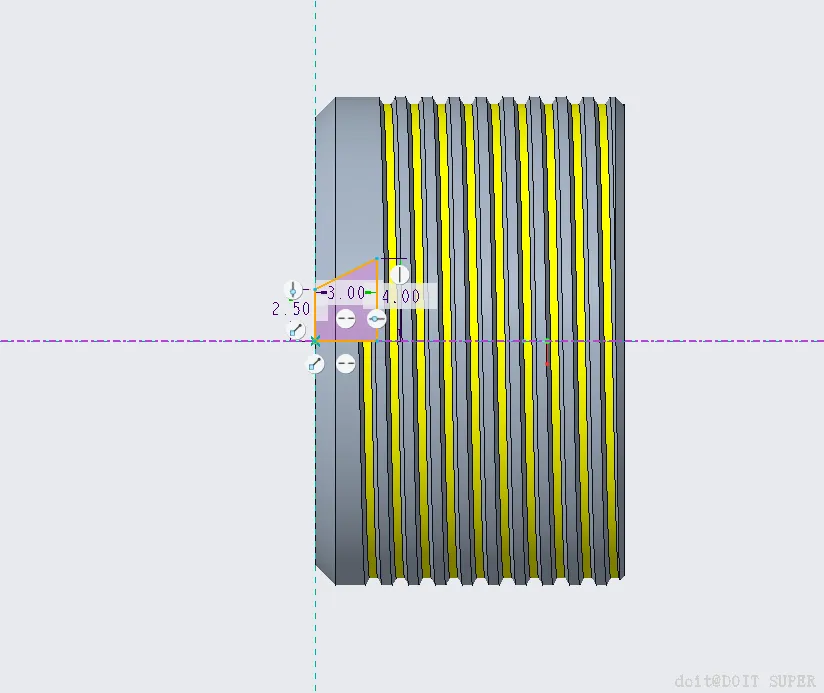

1. 草绘出旋转的形状，此处做成台型孔位，有利于水流集中不外溅。

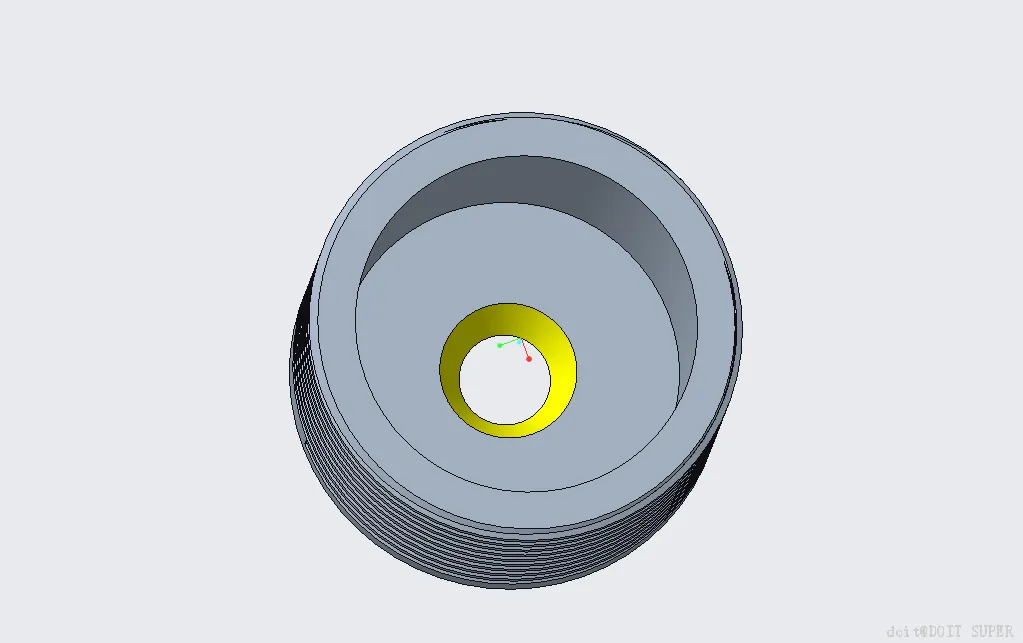

2. 旋转参数：类型为“实体”，角度为360度，设置为“切除材料”

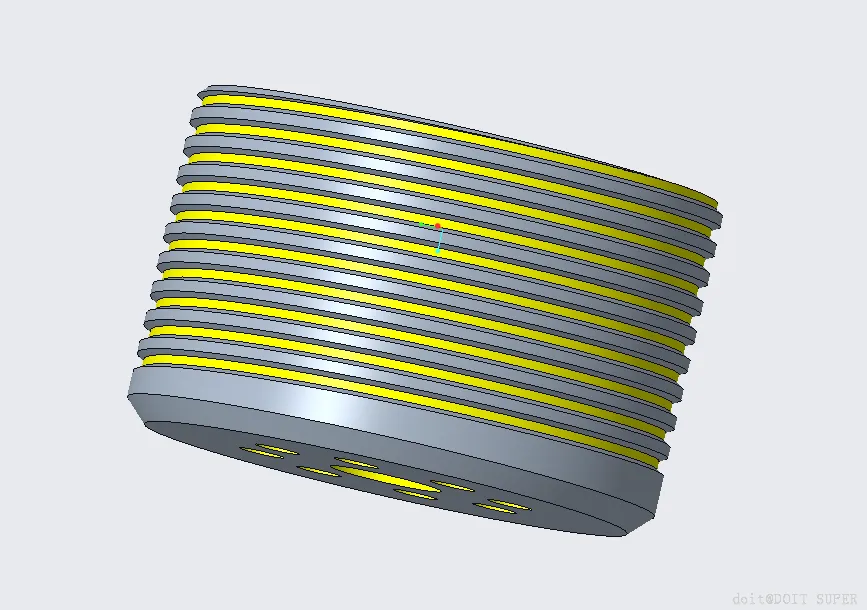

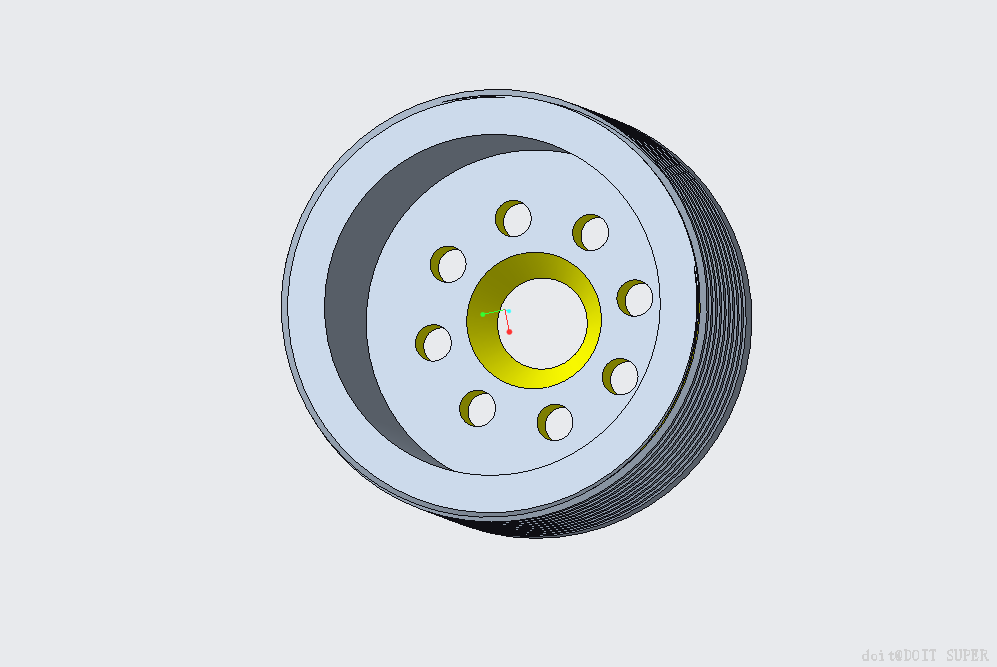

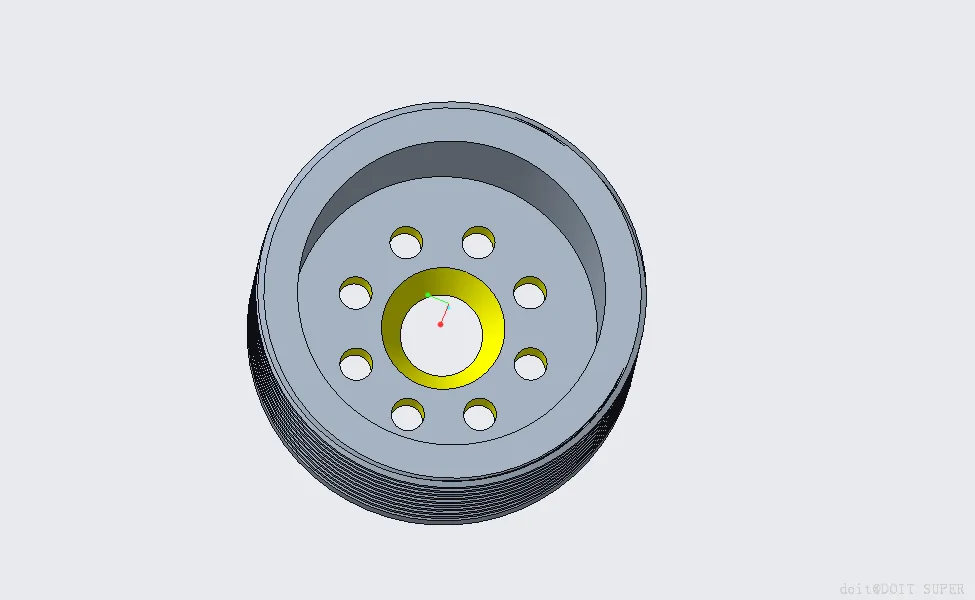

3. 阵列小圆孔。直径为2.5mm

打印参数

1. 填充100%
2. 层高0.2
3. 材质petg

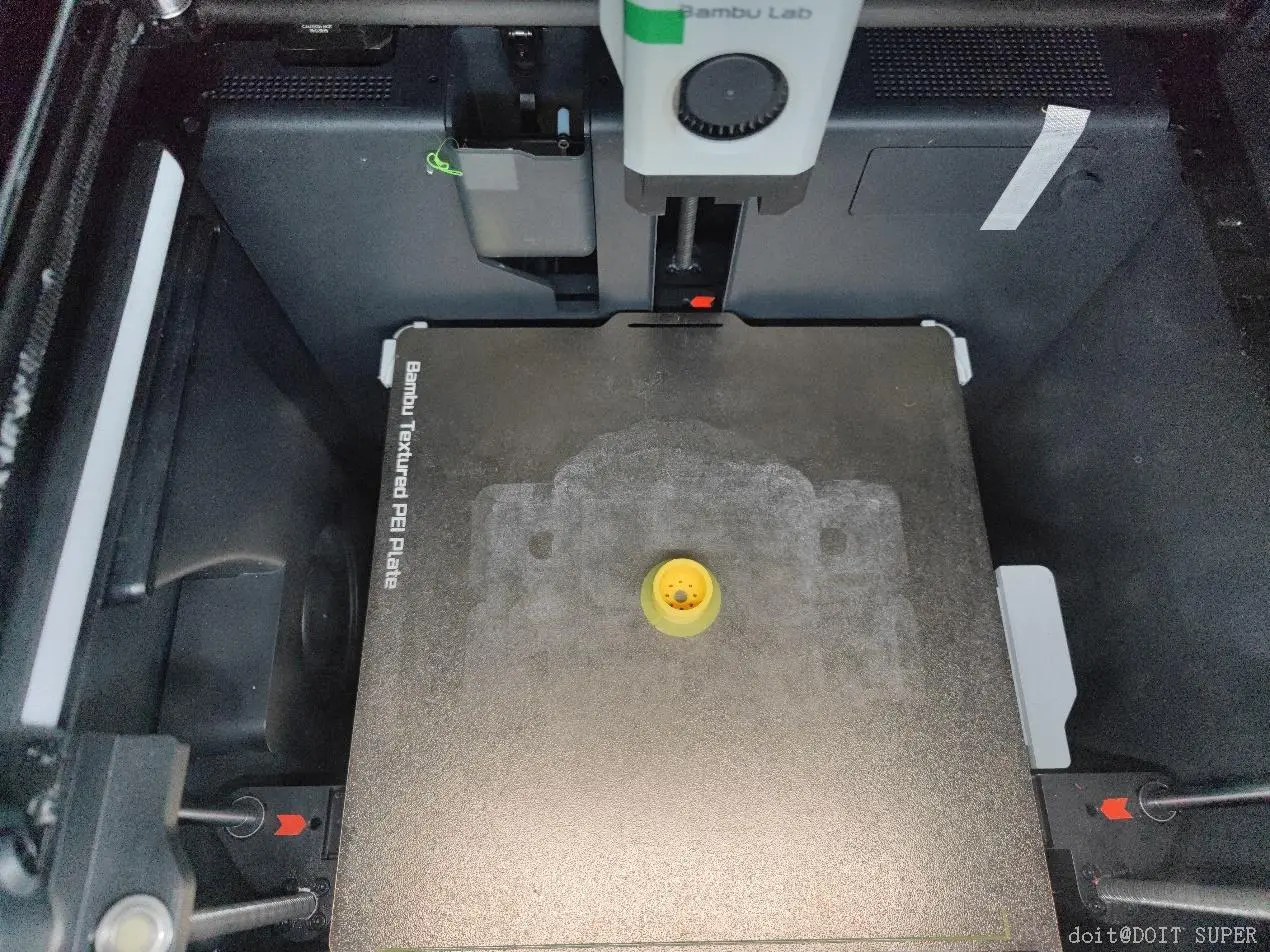

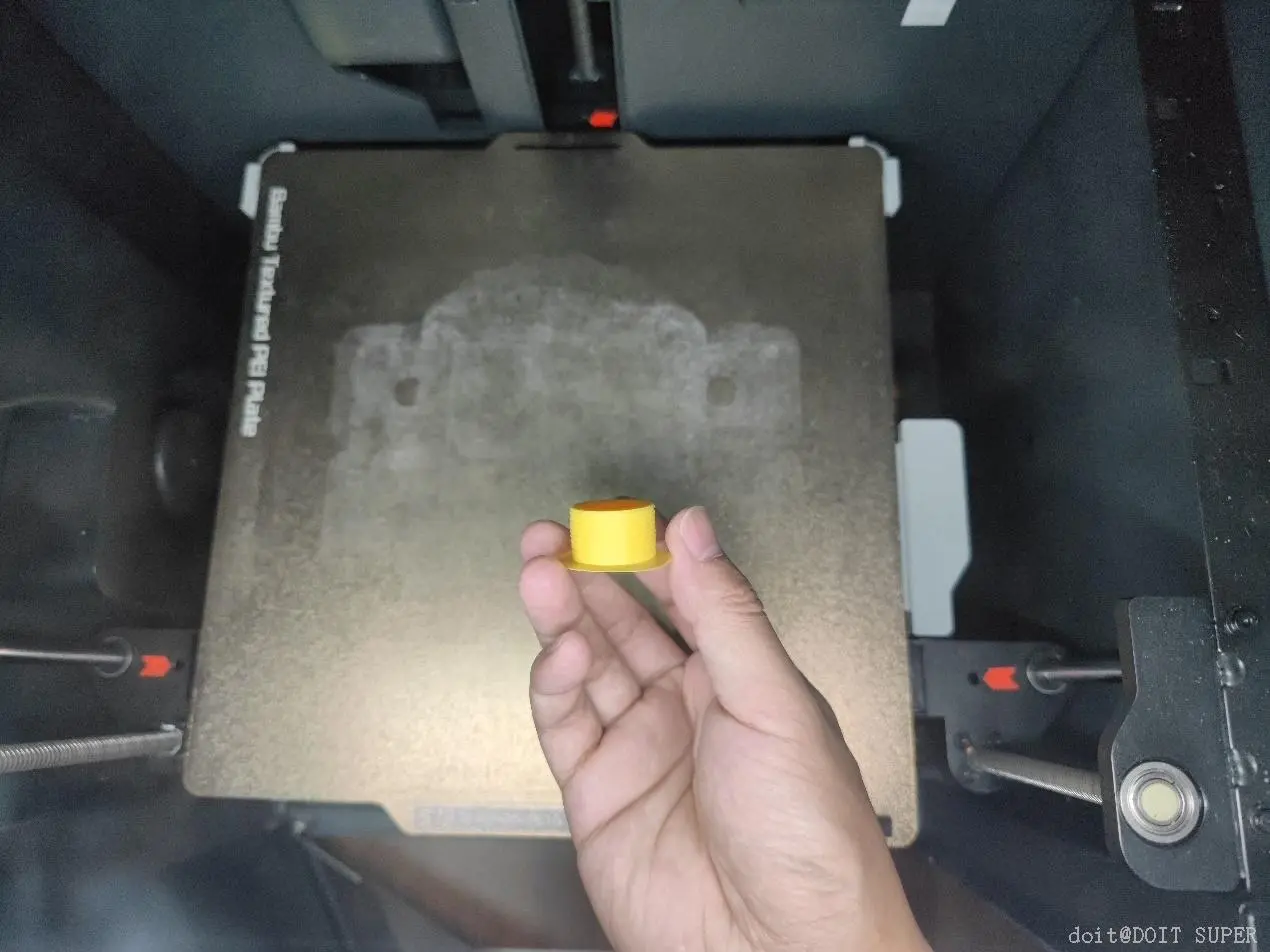

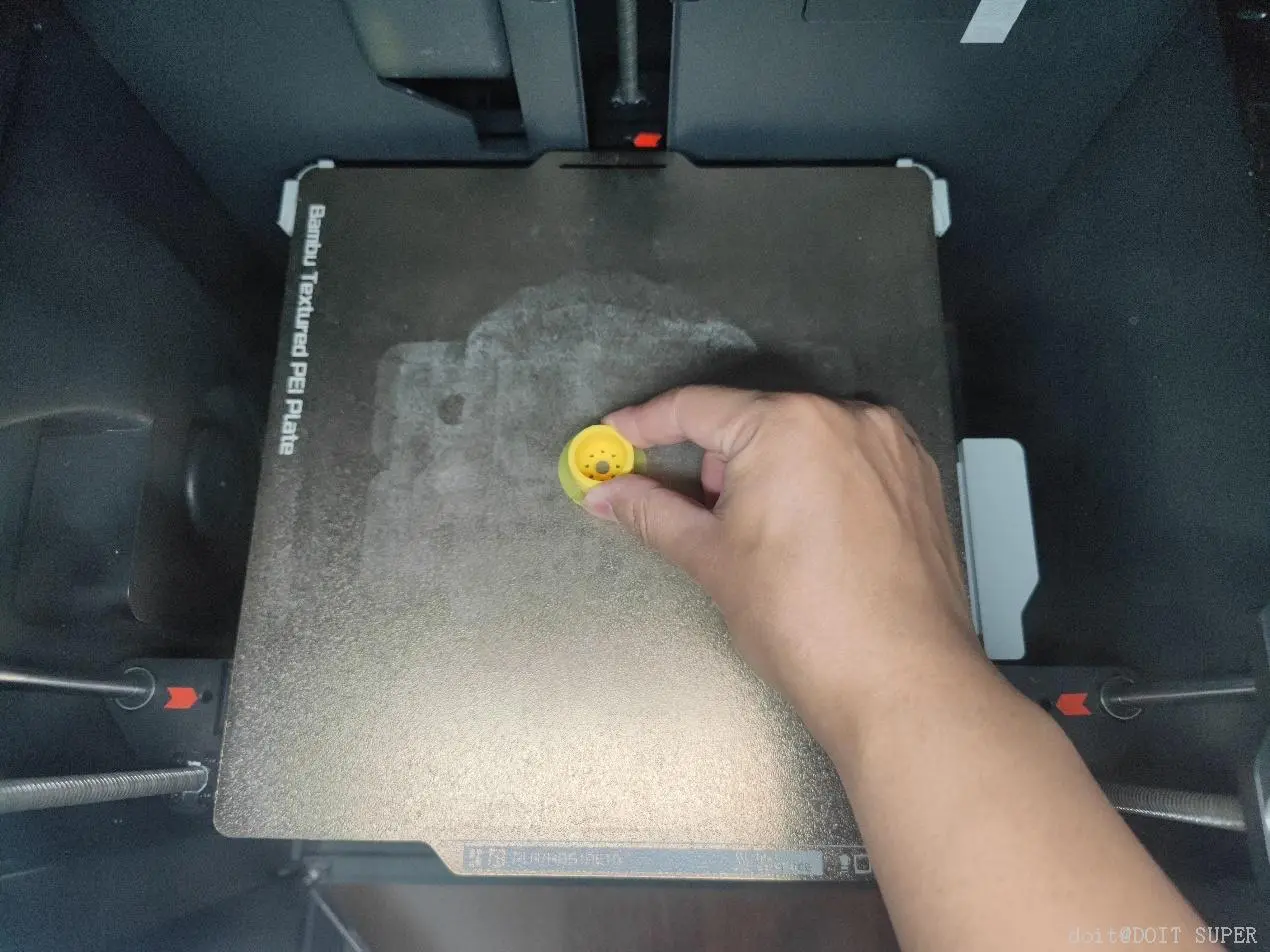

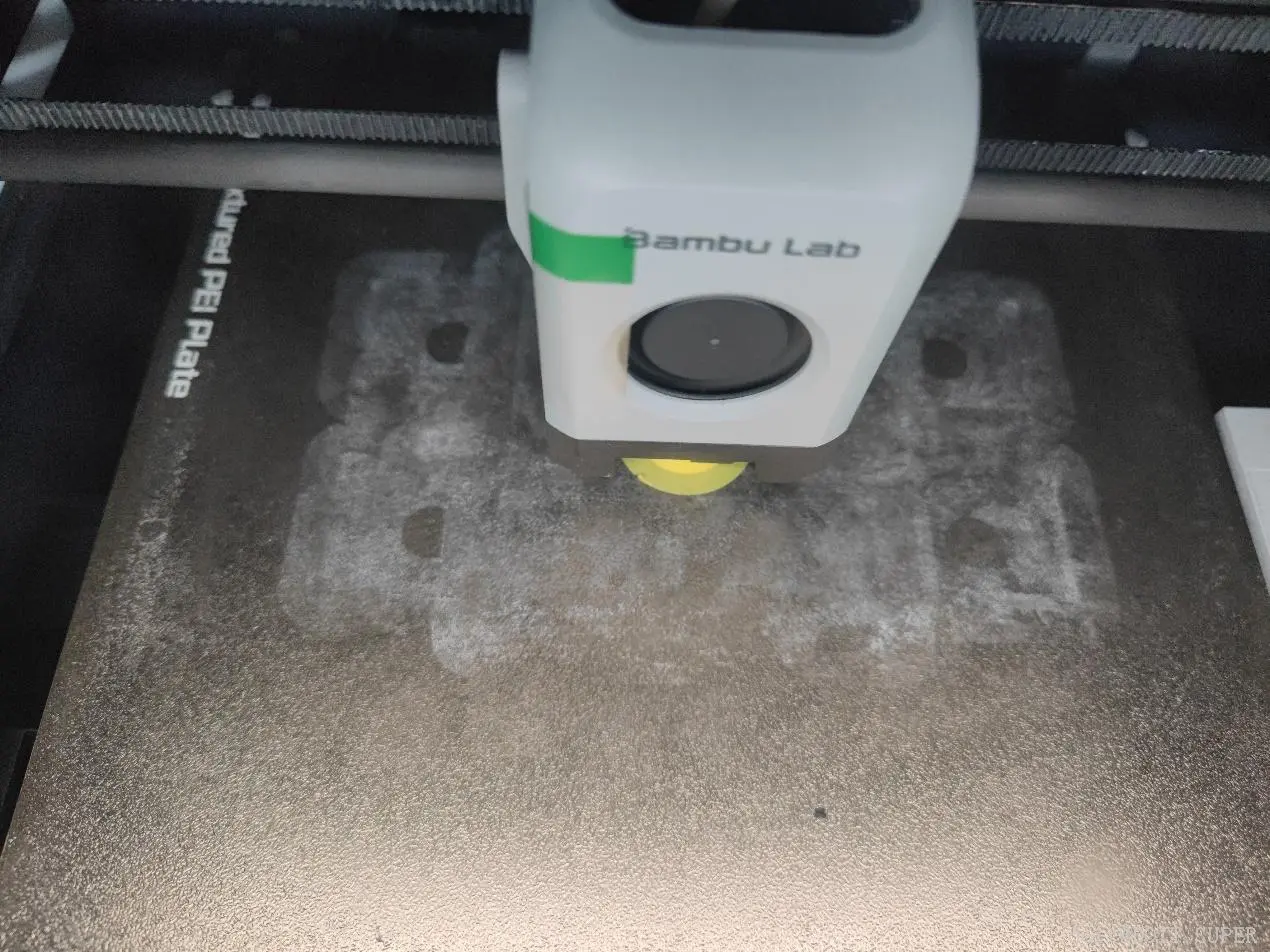

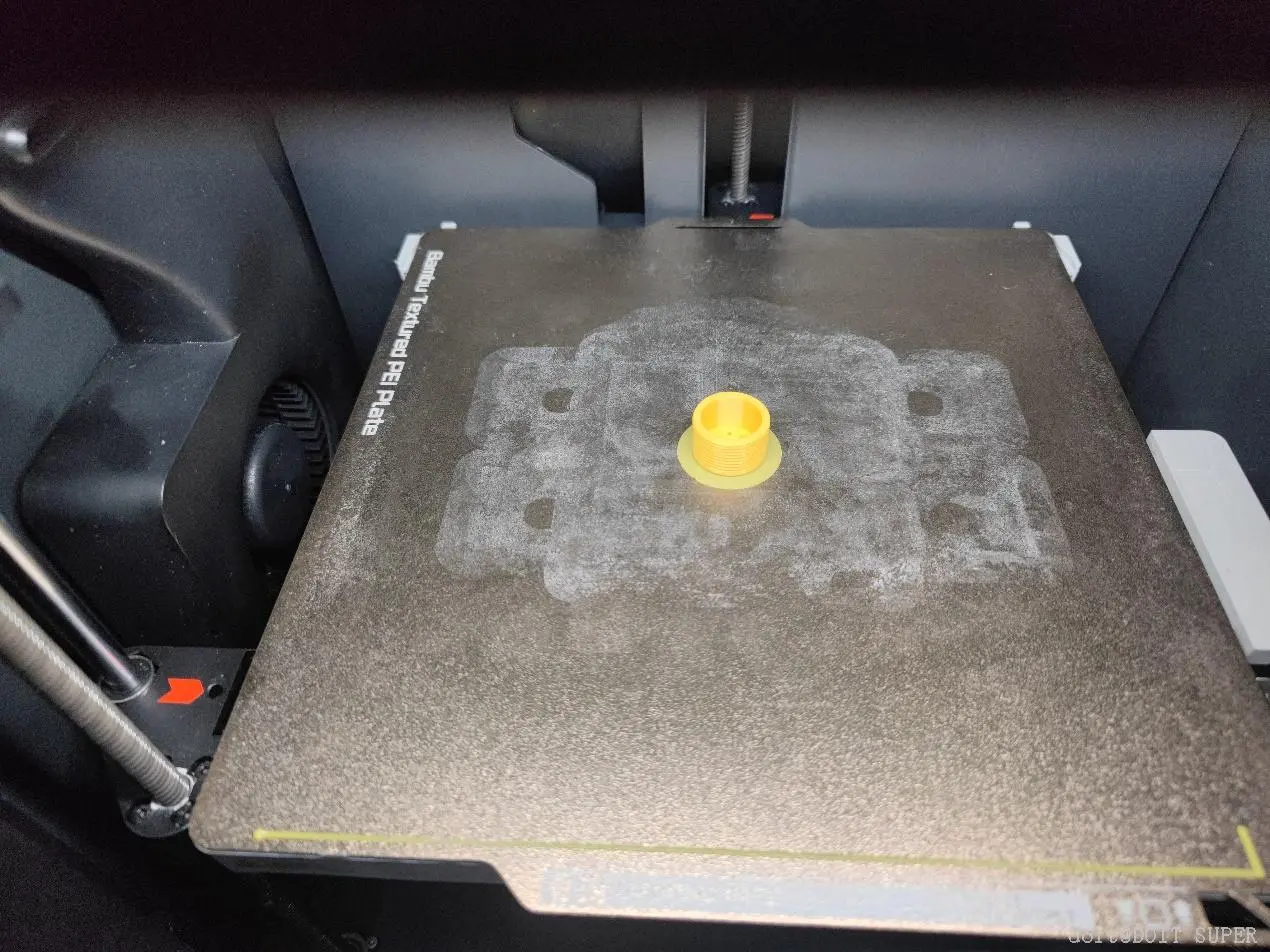

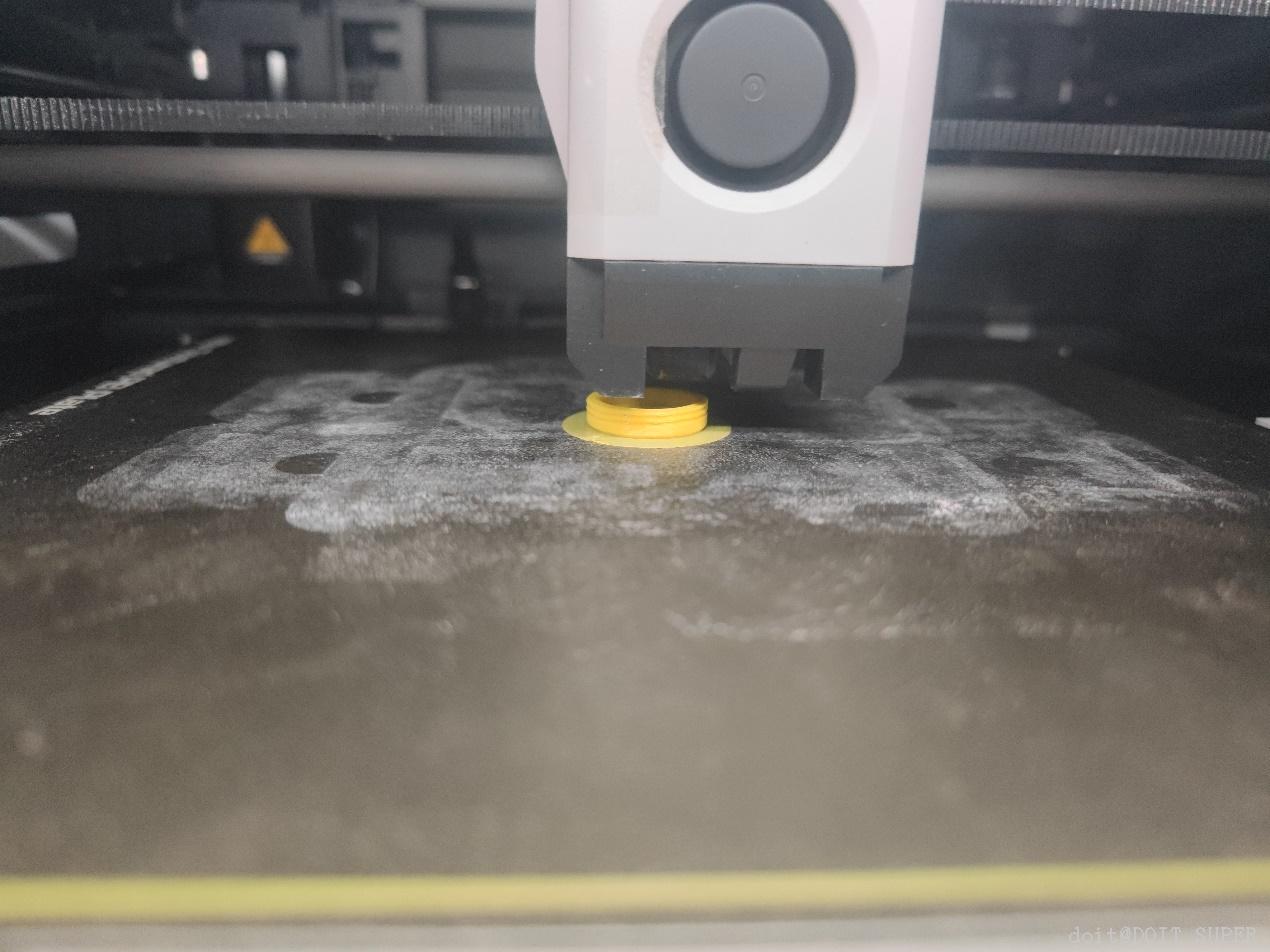

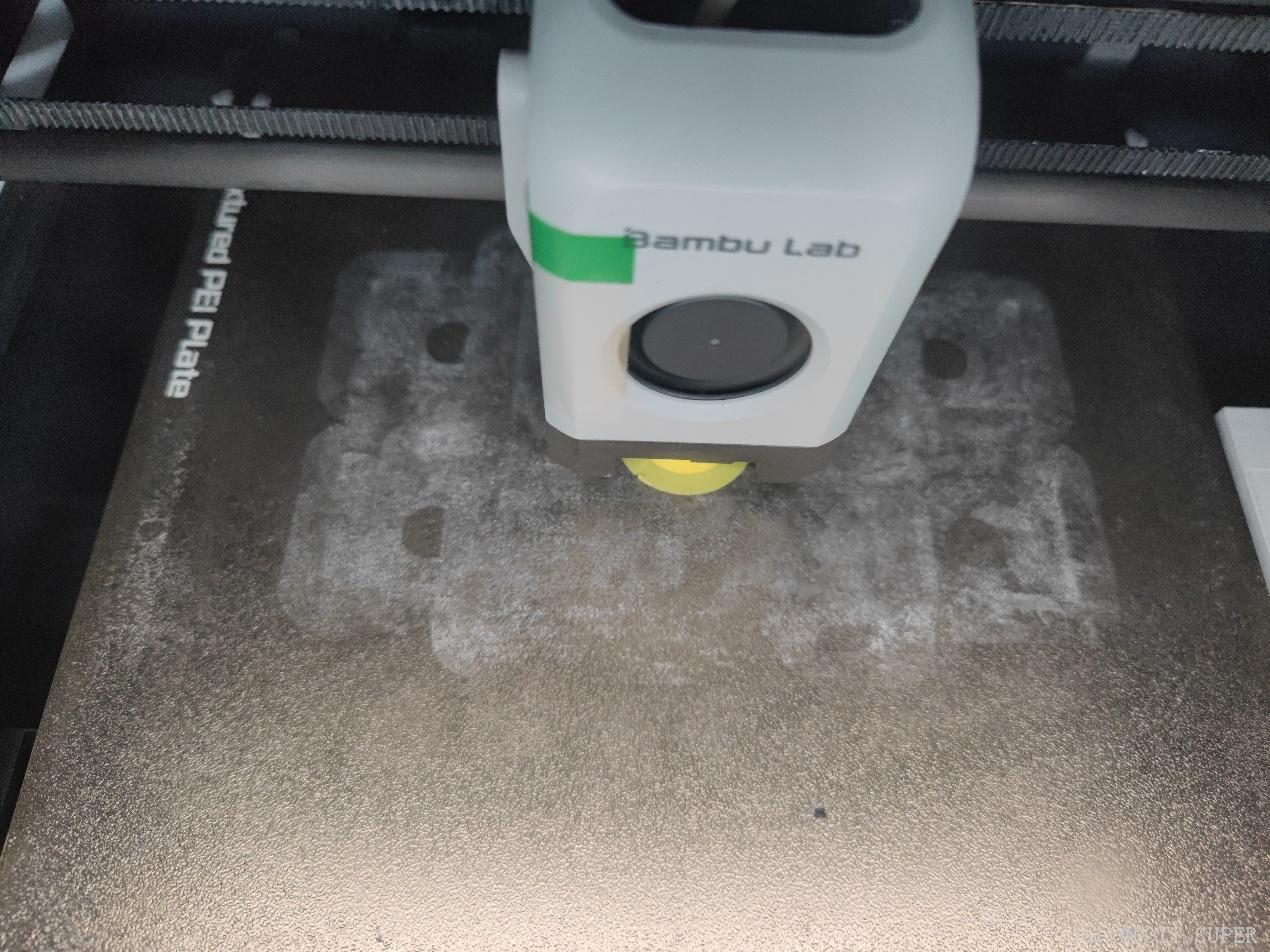

1. 打印实物
2. 取少量保鲜膜，缠绕在周围，放置漏水

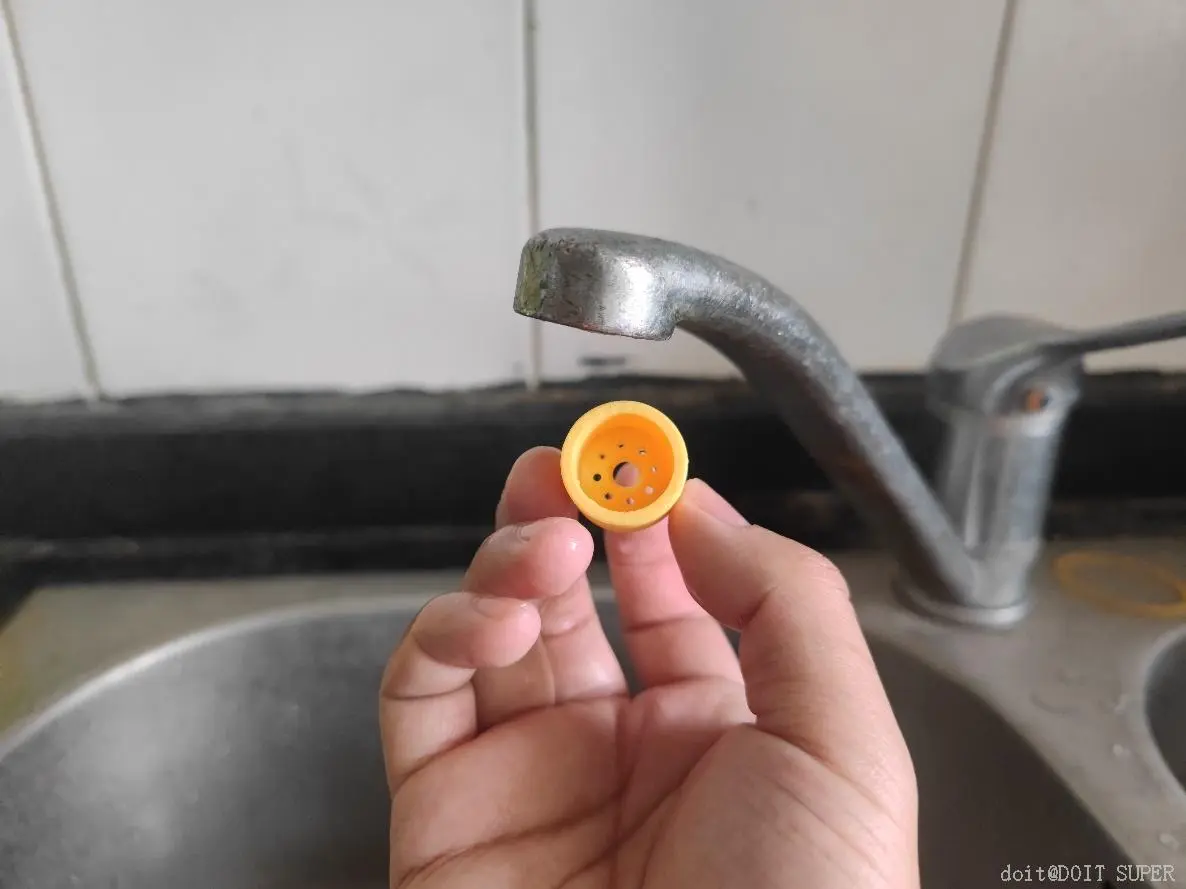

3. 安装，用平口钳拧紧即可

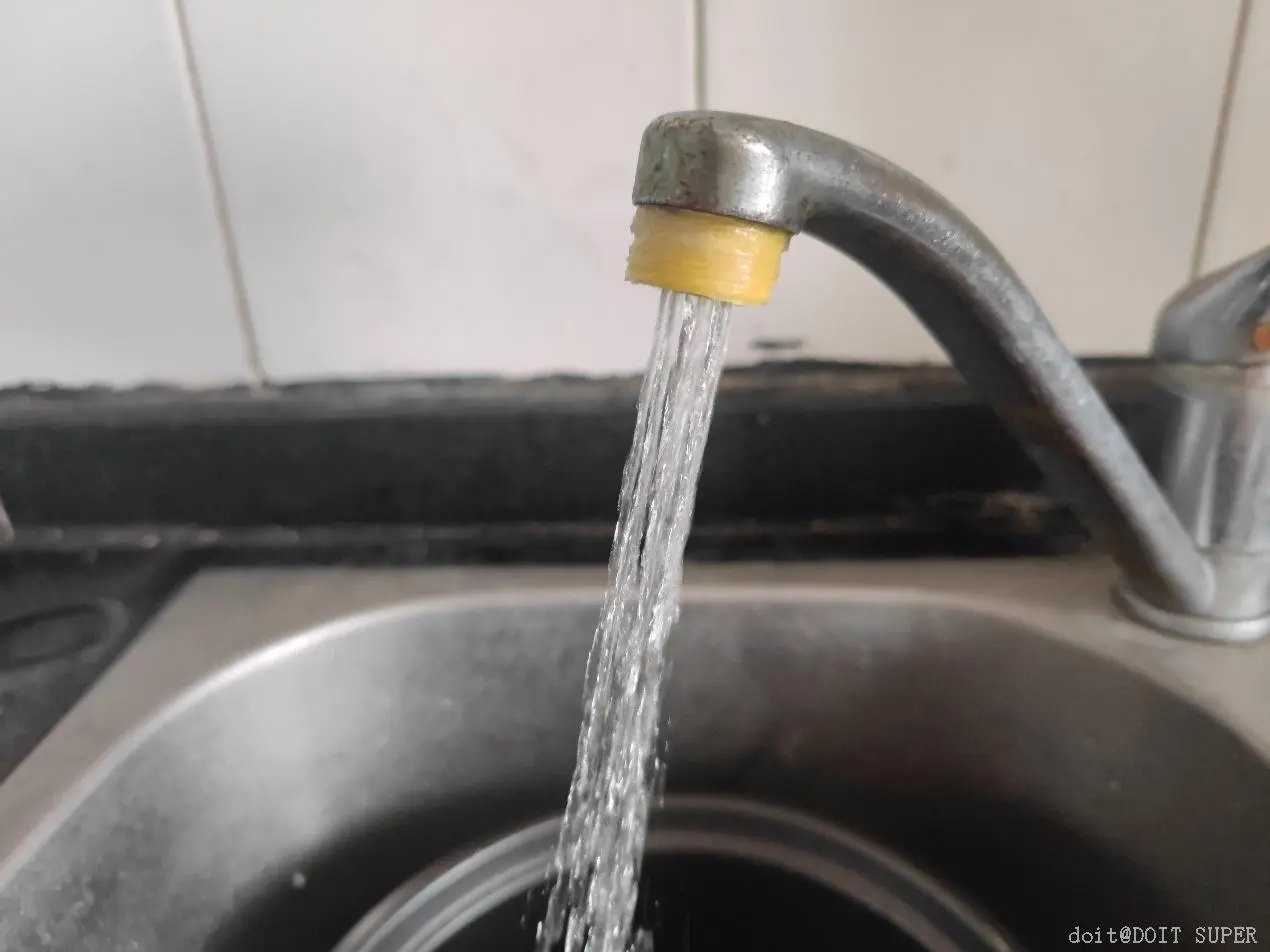

4. 制作完成！
