压弹3D打印批头夹

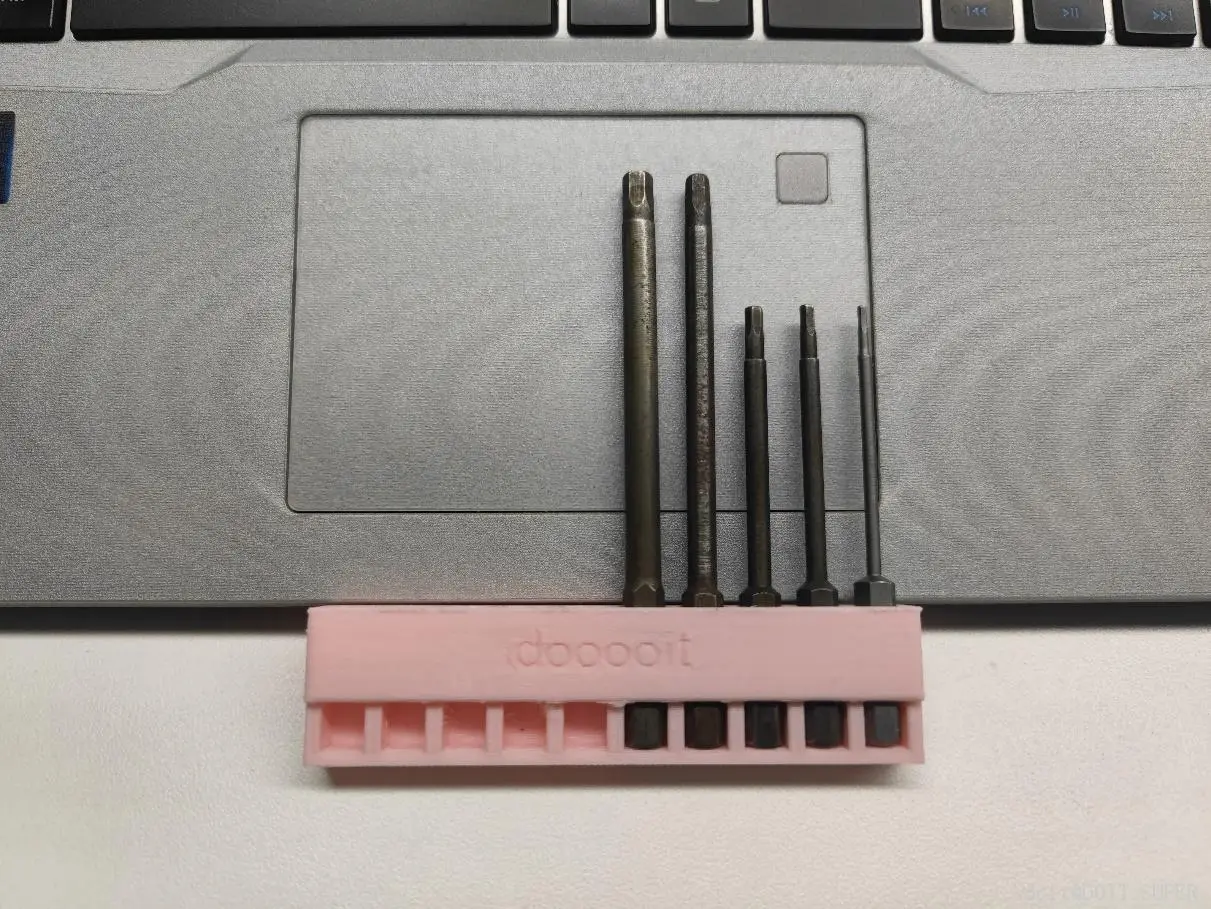

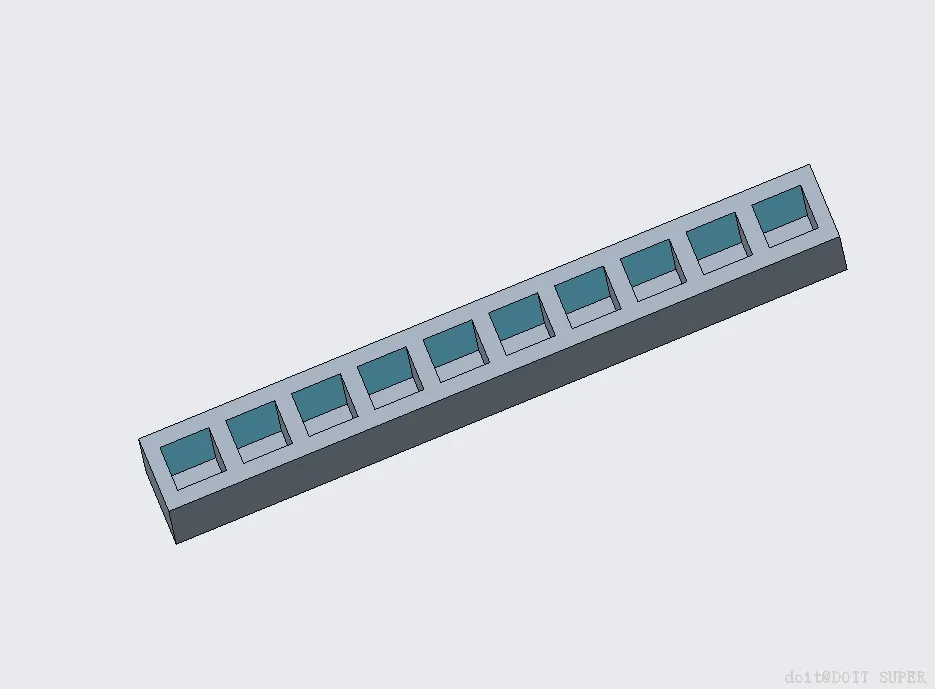

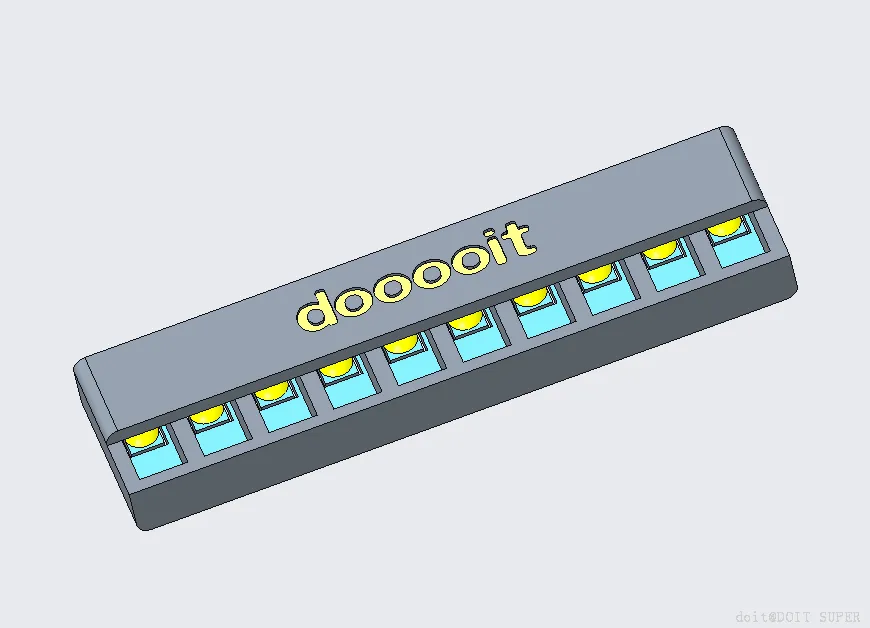

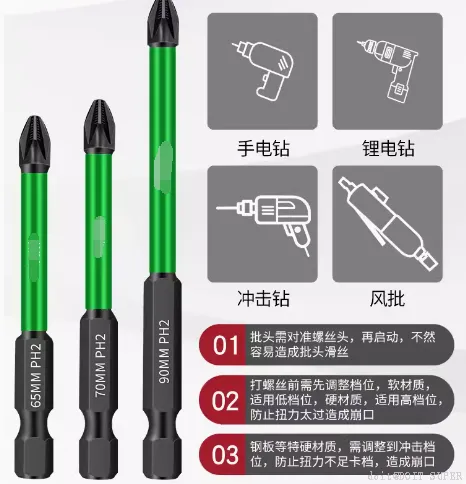

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量实物是1/4六角批头，测量数据务必以具体实物为准；三维建模为本次分享的学习重心，提供一个设计方案解决生活小问题，讲解此类建模应注意的细节问题。

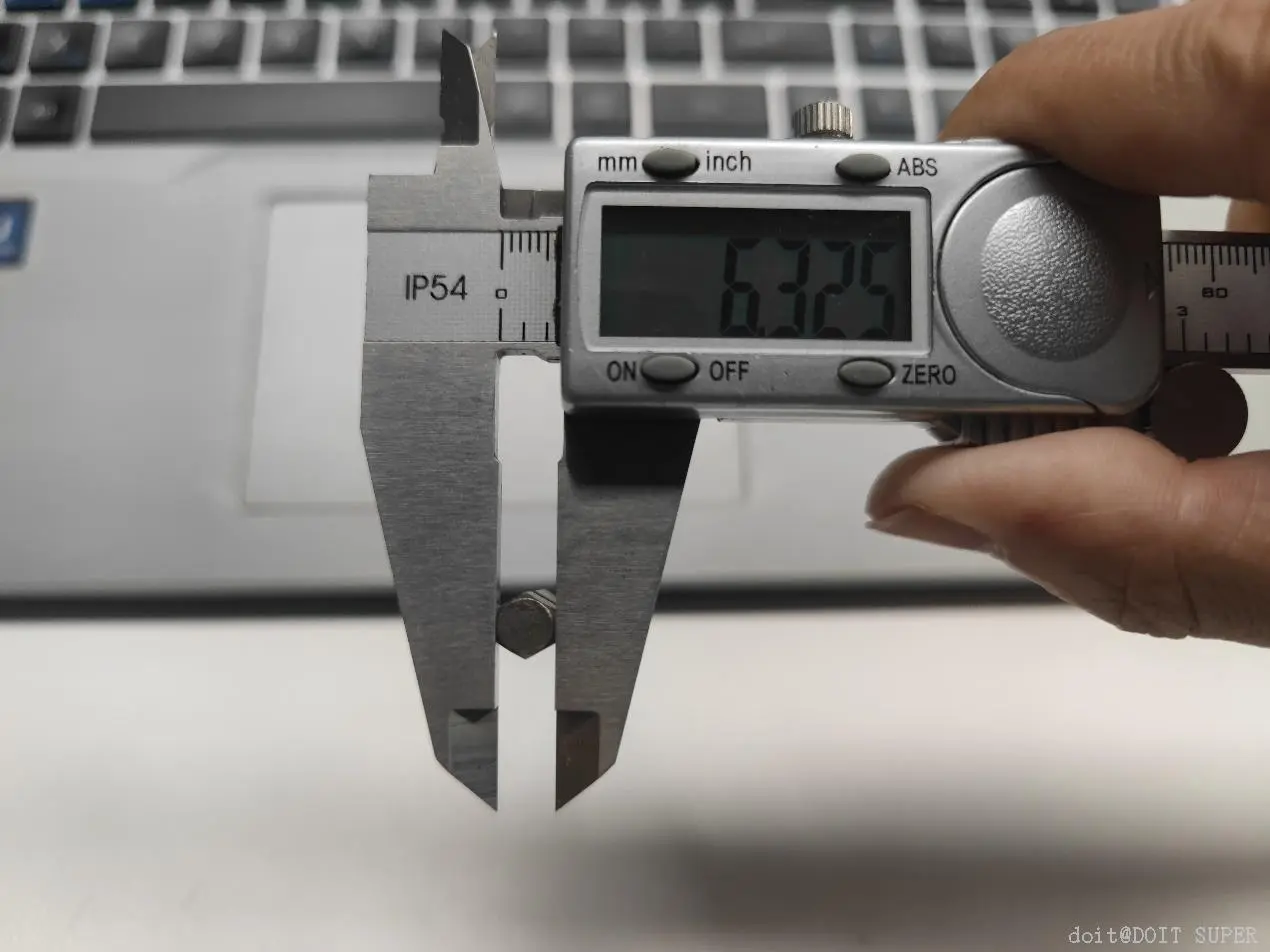

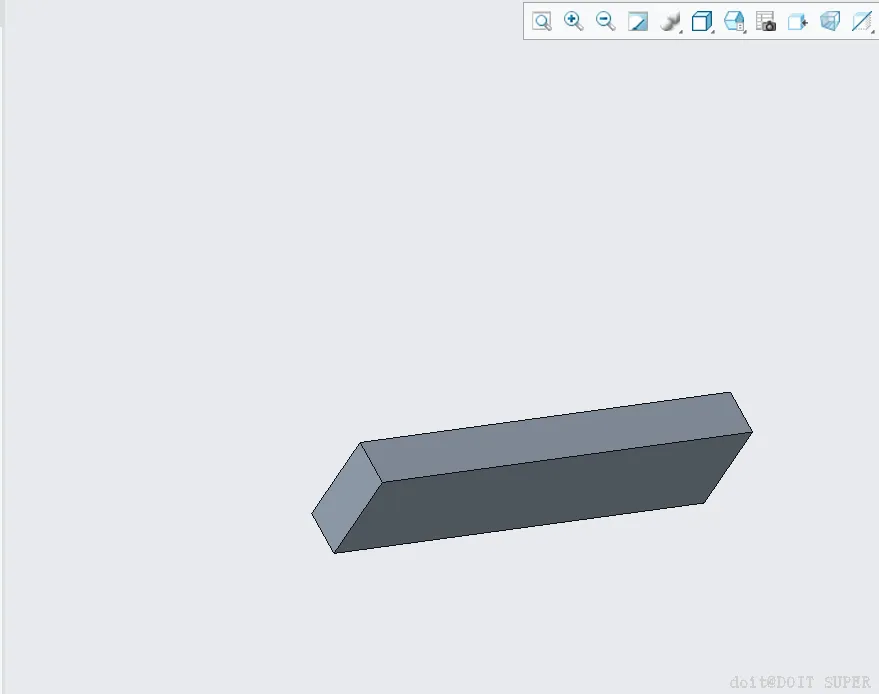

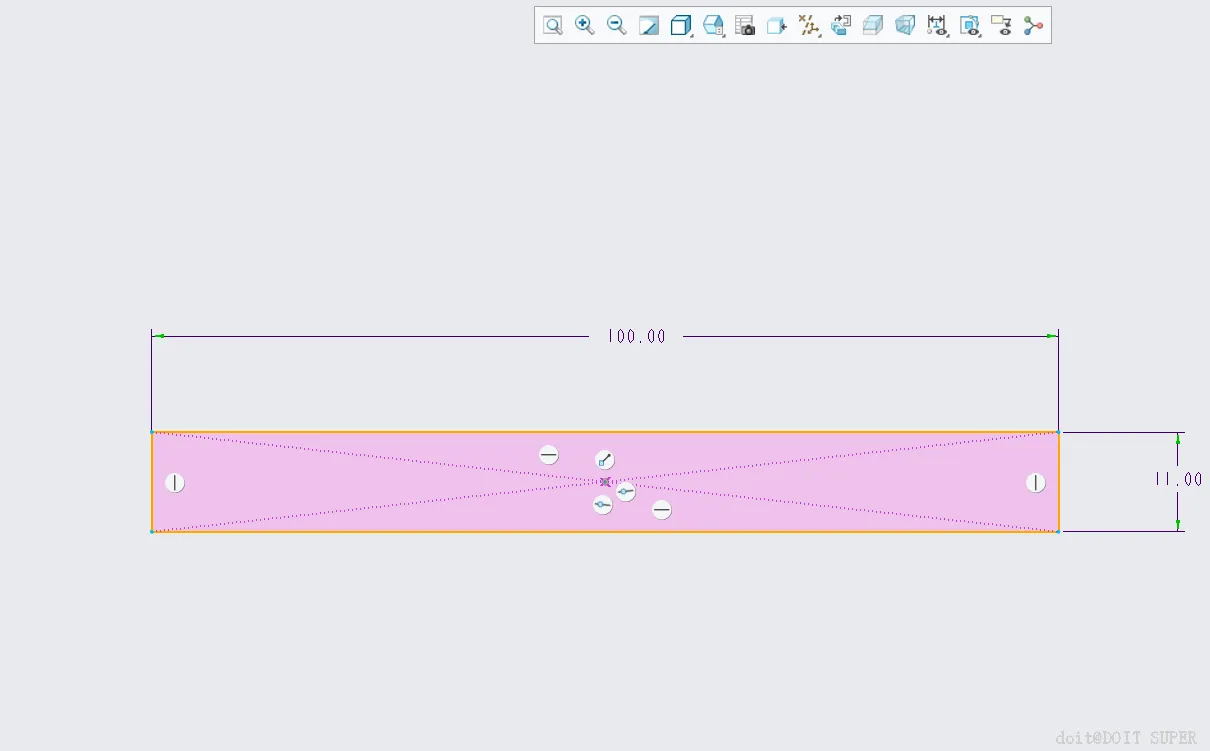

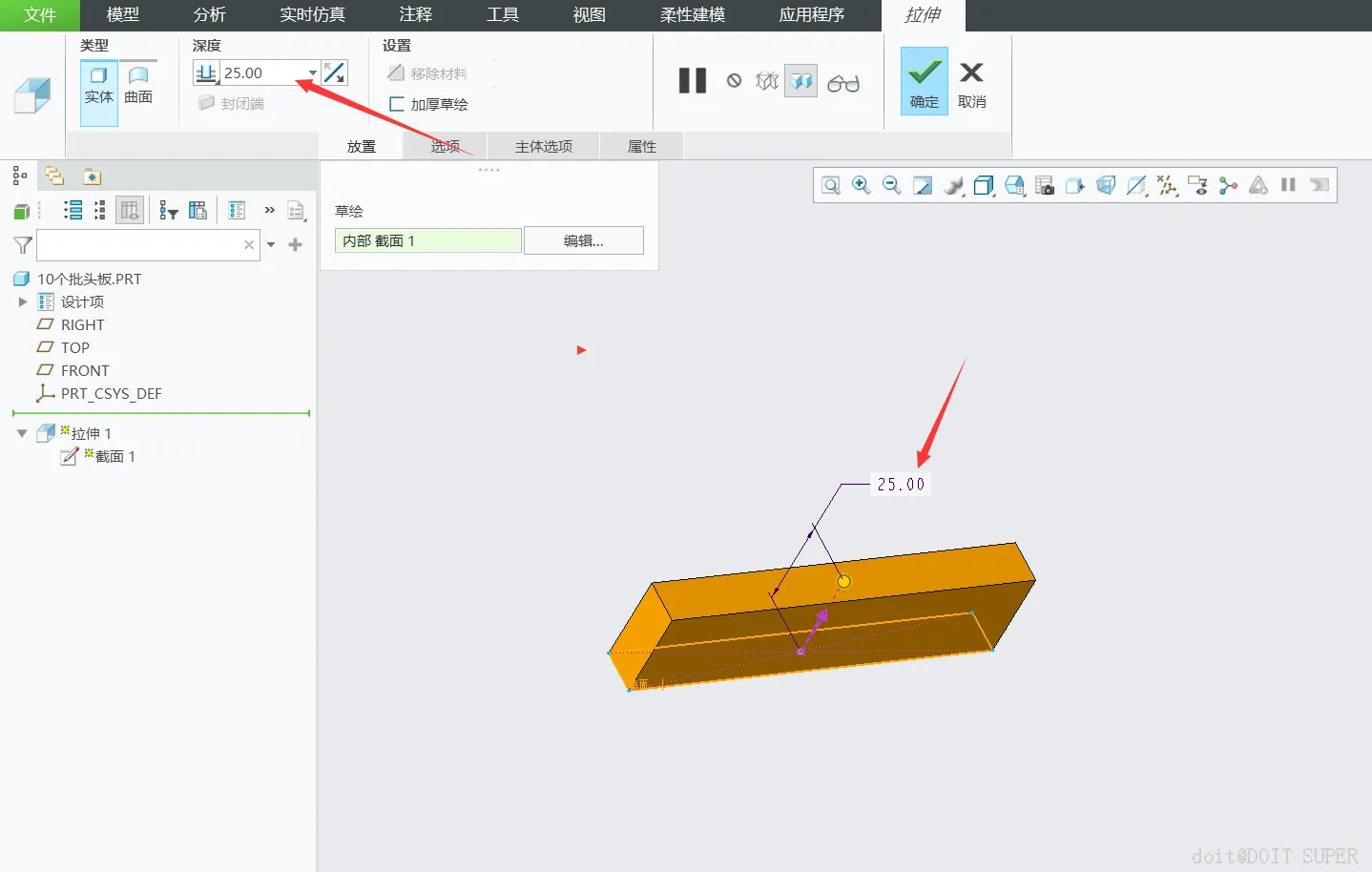

1、根据手中的主板实物，测量长宽高，单位mm

2、注意，在测量时，应该考虑打印机误差，因此根据个人经验留出打印误差即可。

如果对实物大小没有概念，可以根据现有的软胶夹板外观尺寸制作。

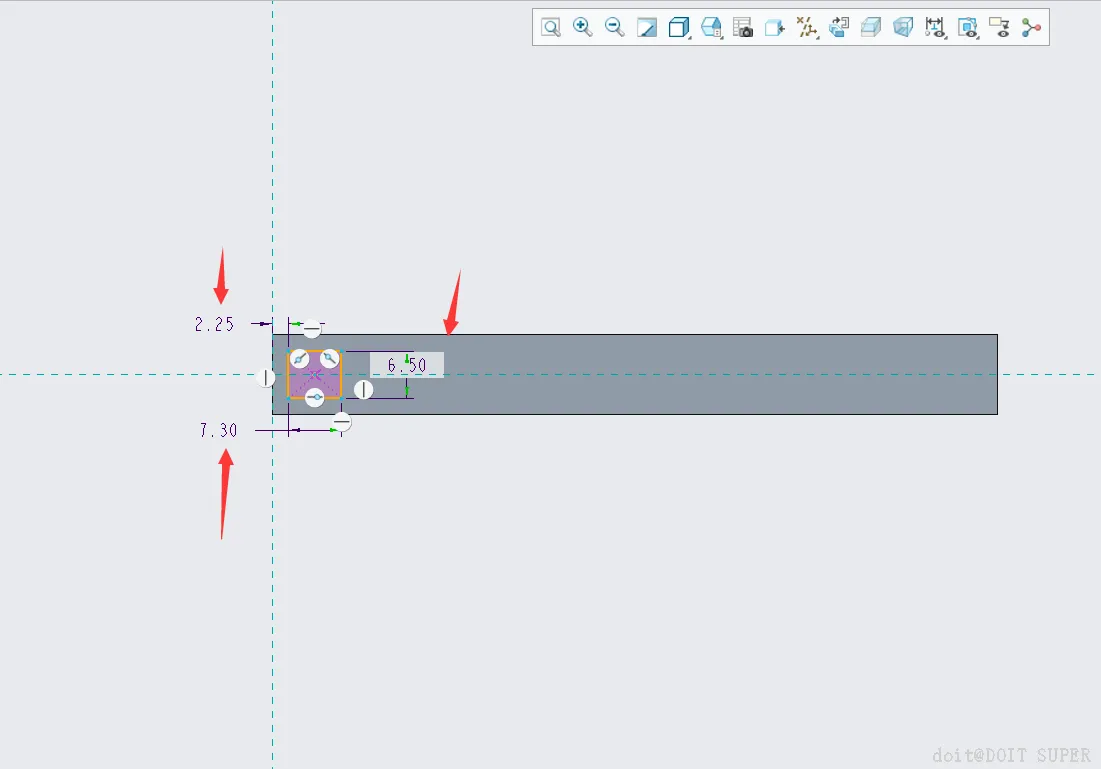

1. 做出批头的外观形状，注意预留出误差。

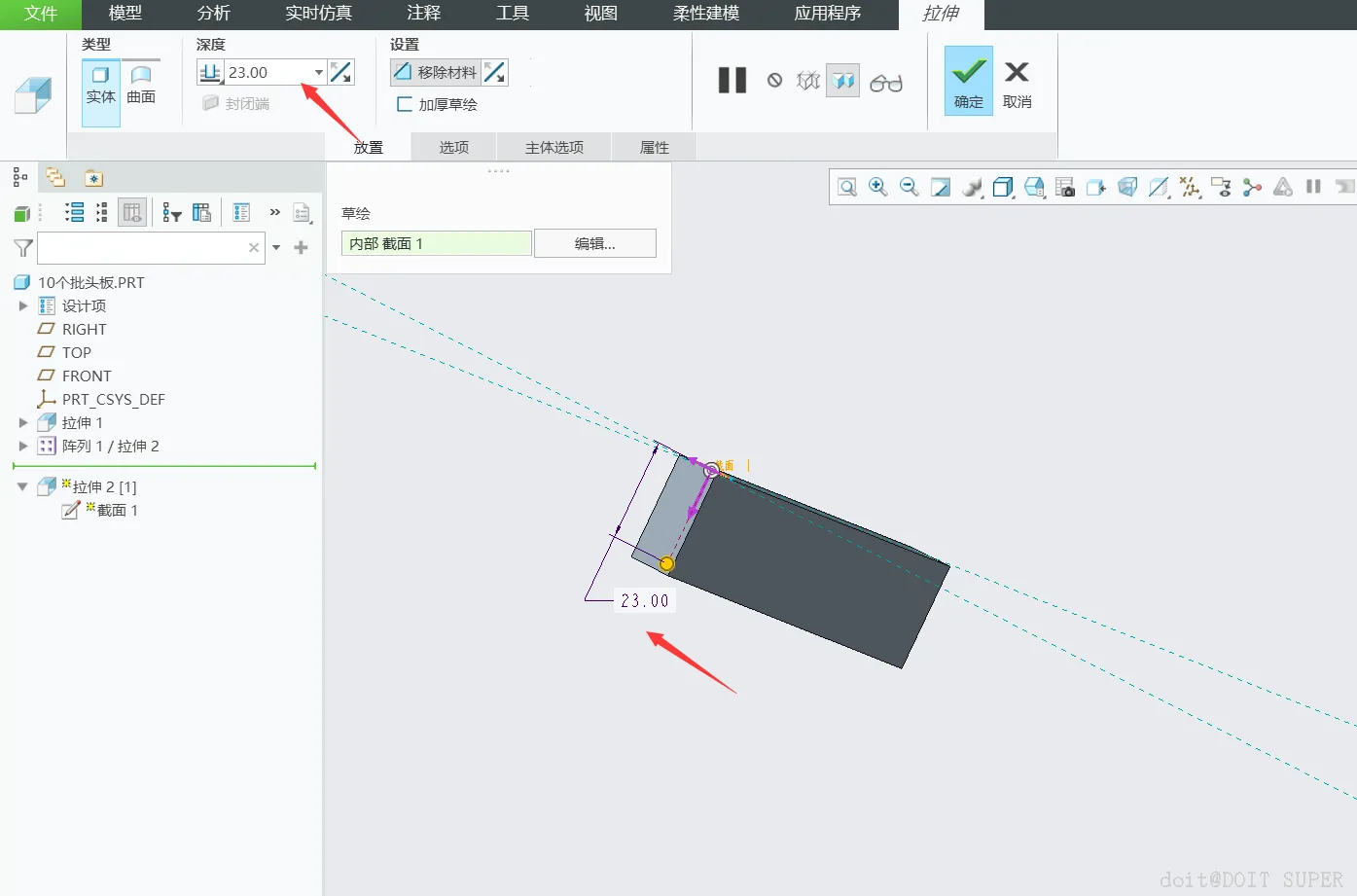

2. 本次拉伸深度为23mm

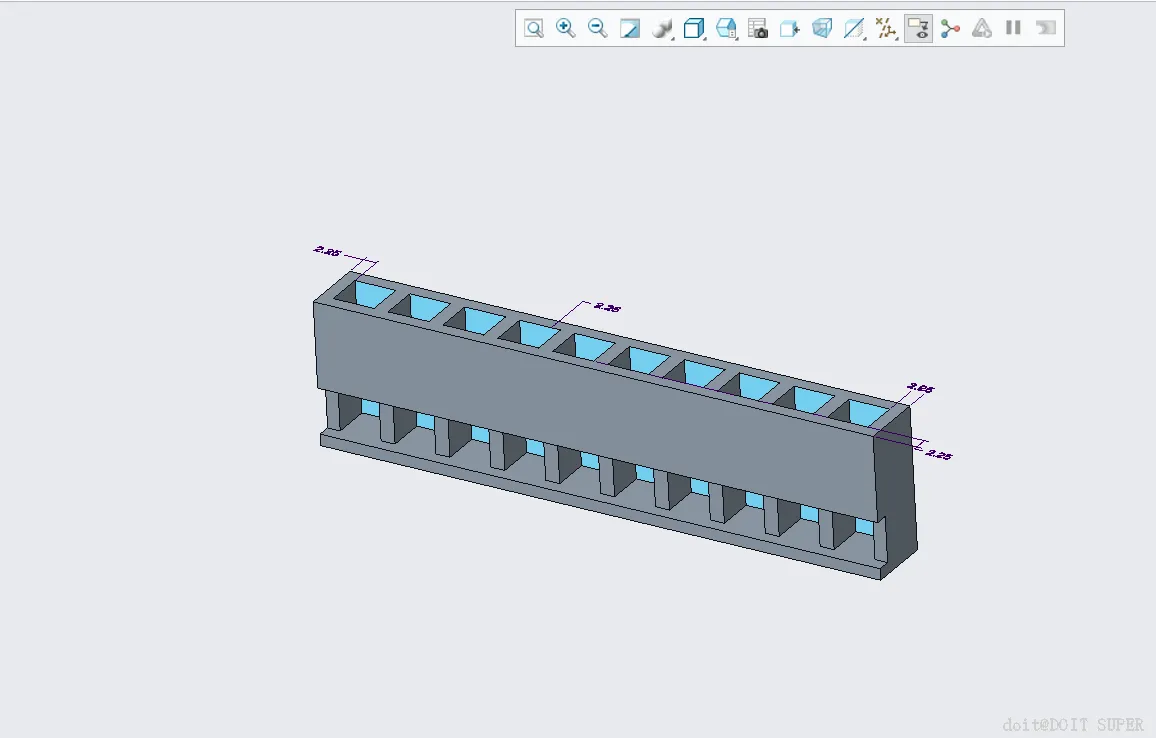

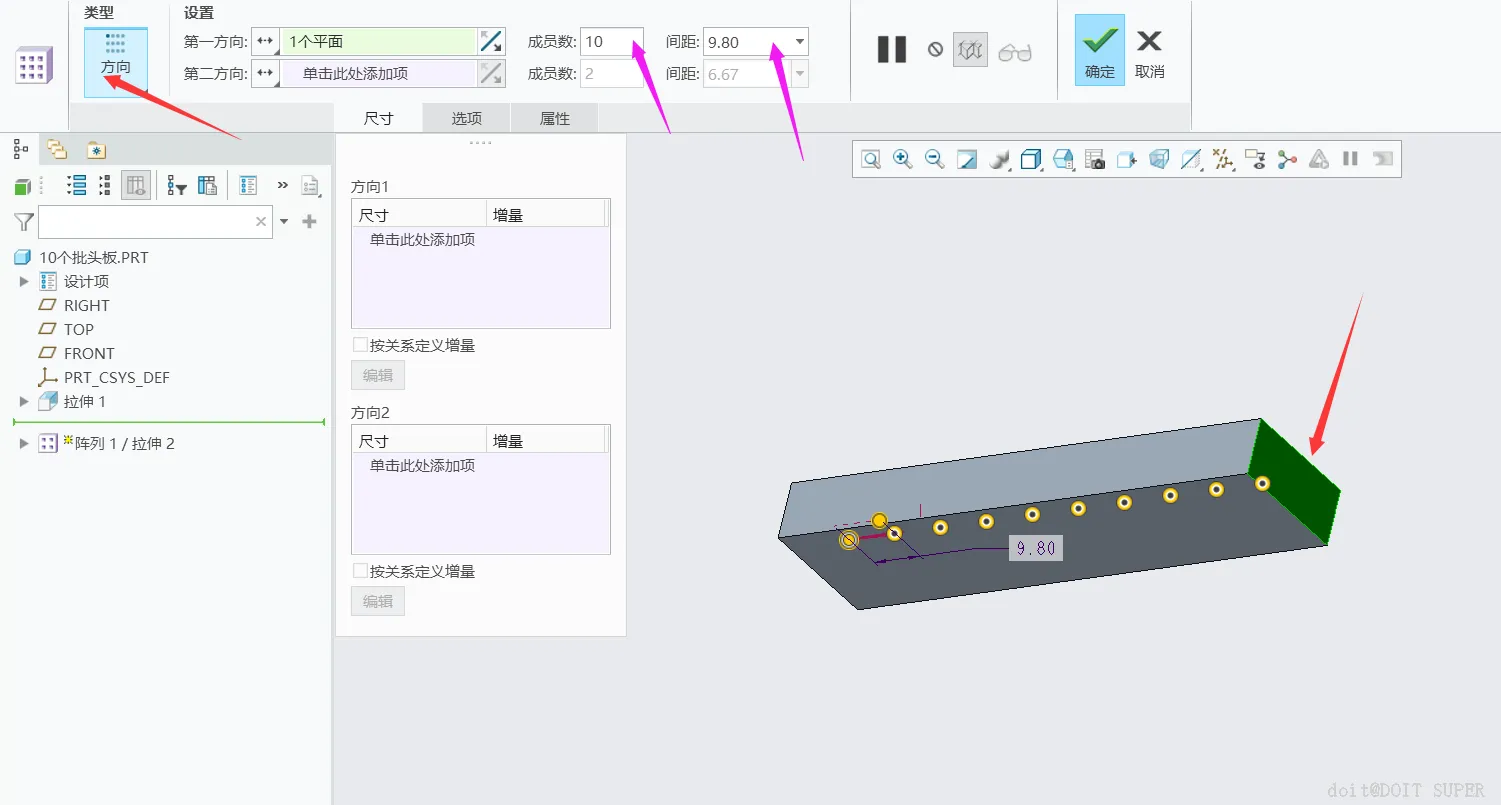

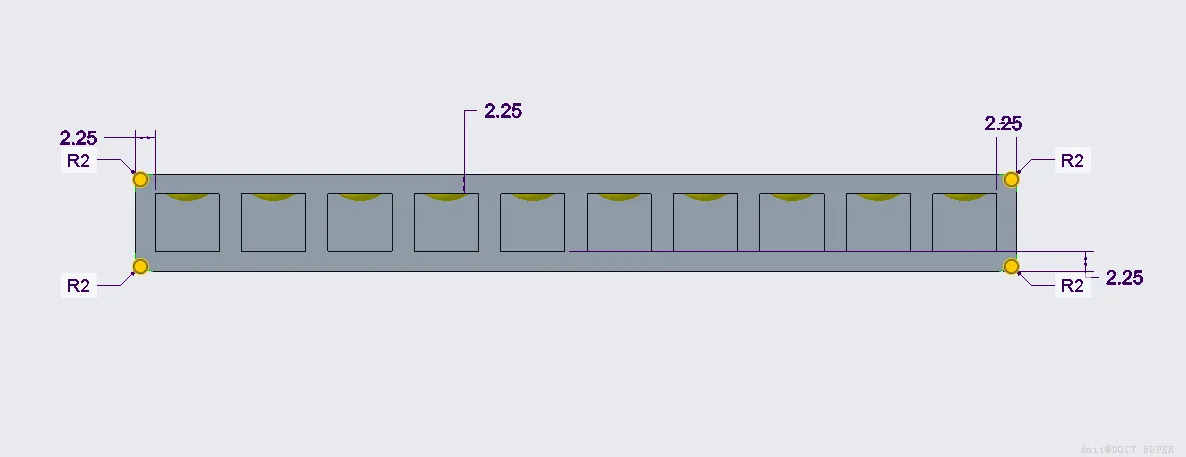

1. 注意，这列的类型为“方向”，数量10个，间距为9.8mm。

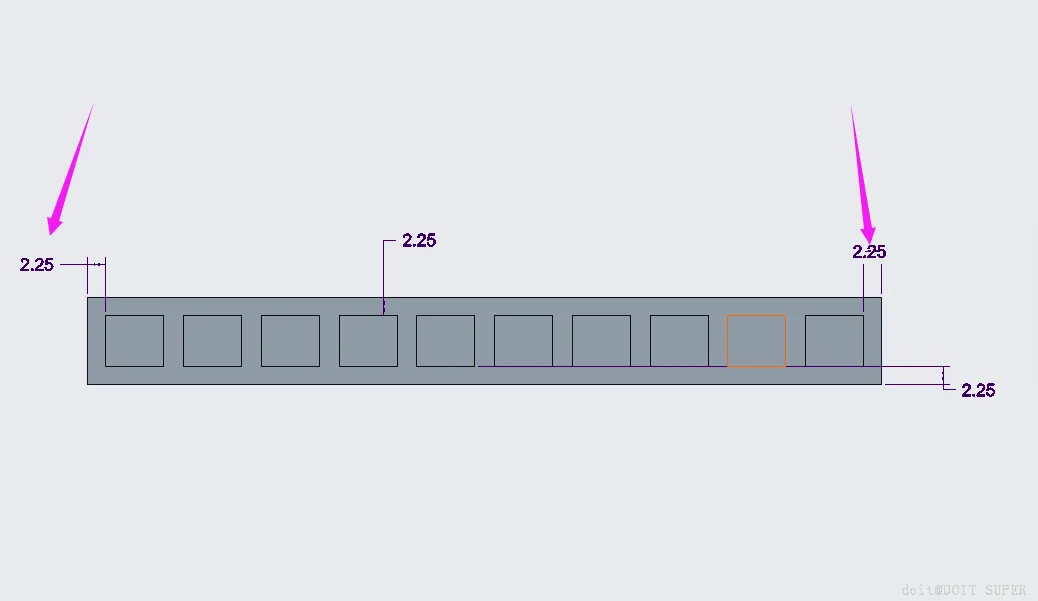

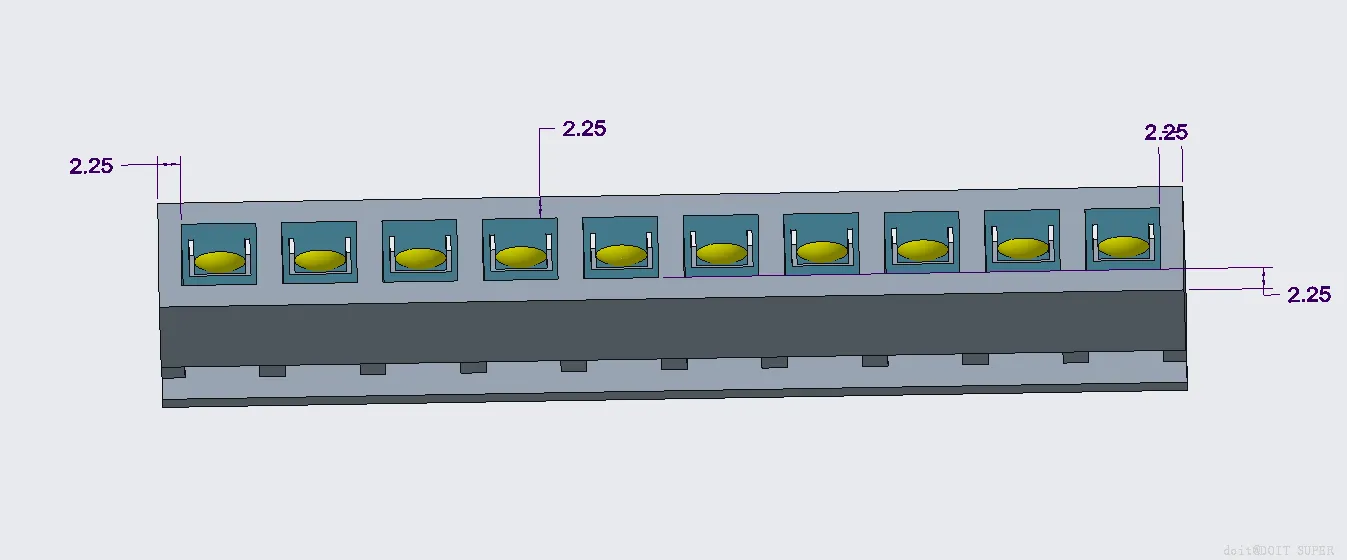

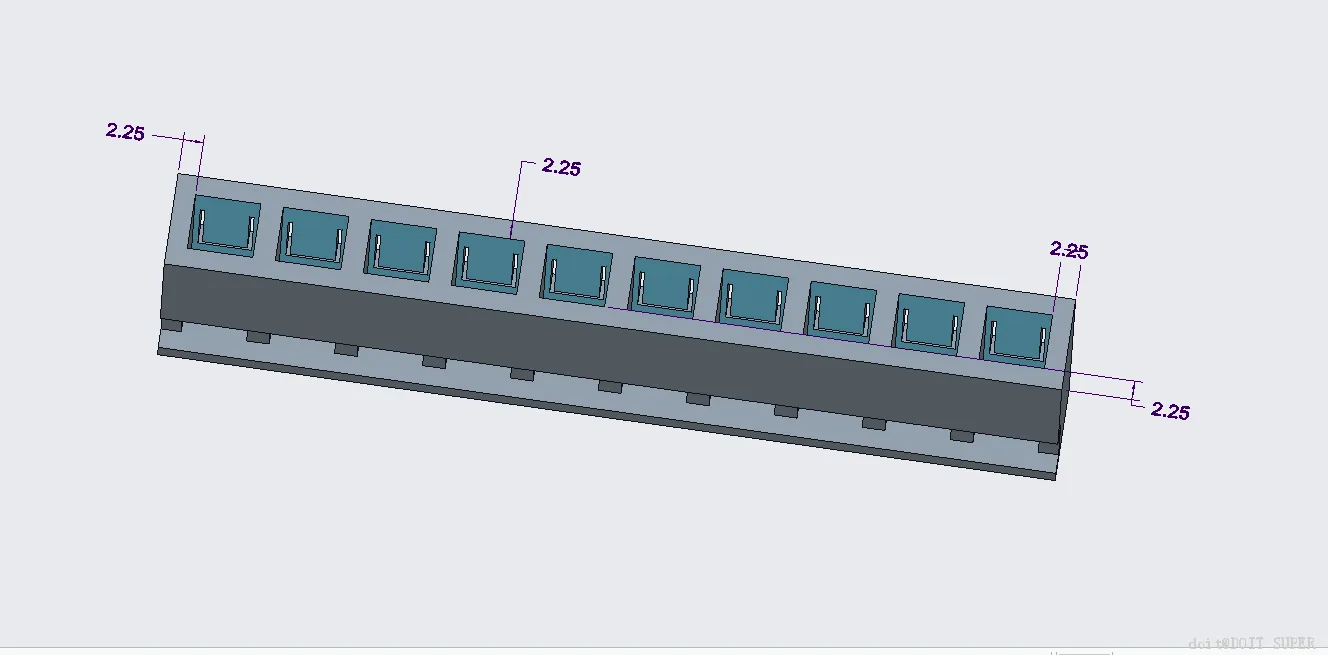

2. 间距的尺寸，以及2.25mm的边距，都是根据计算得来。

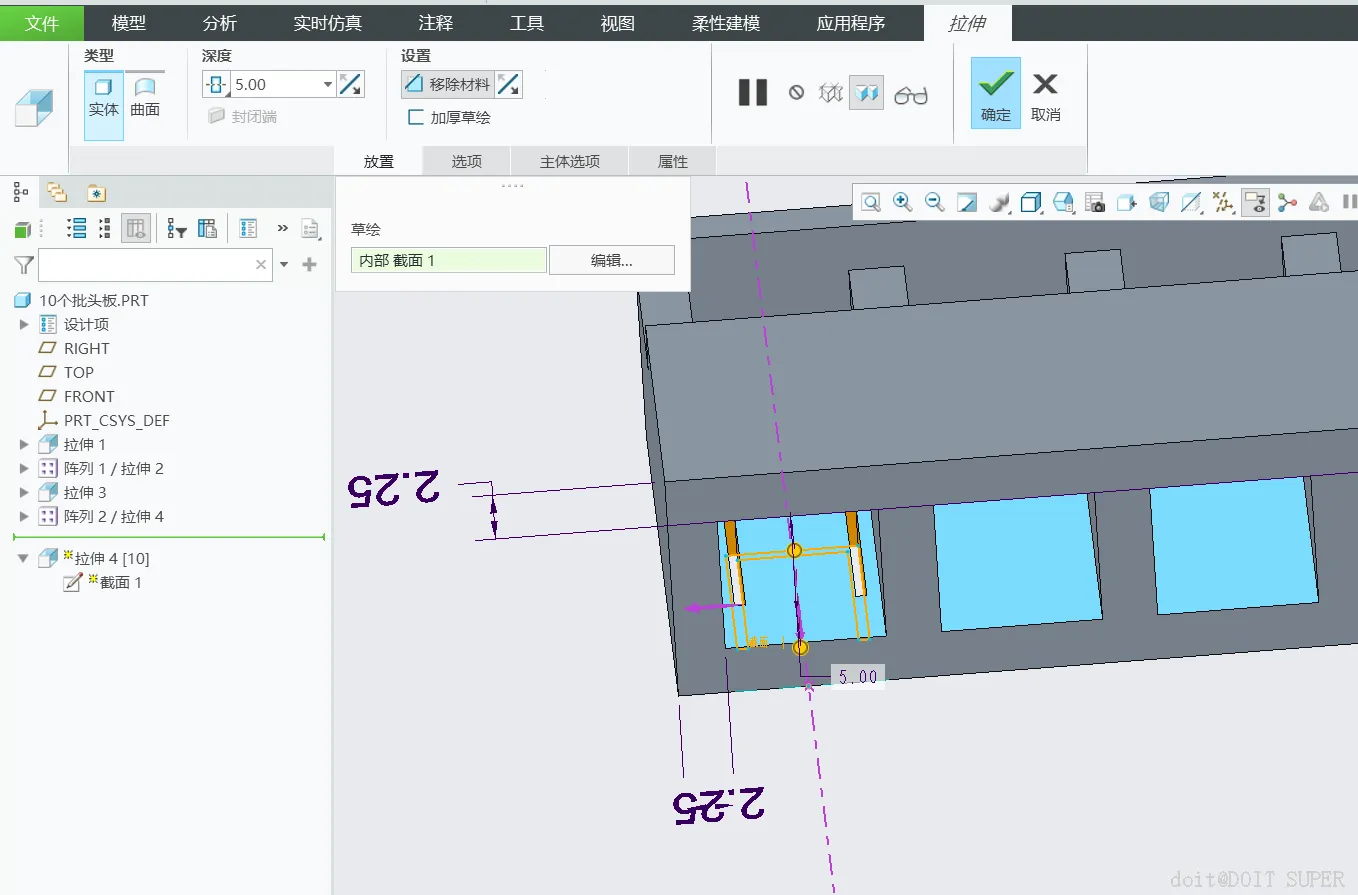

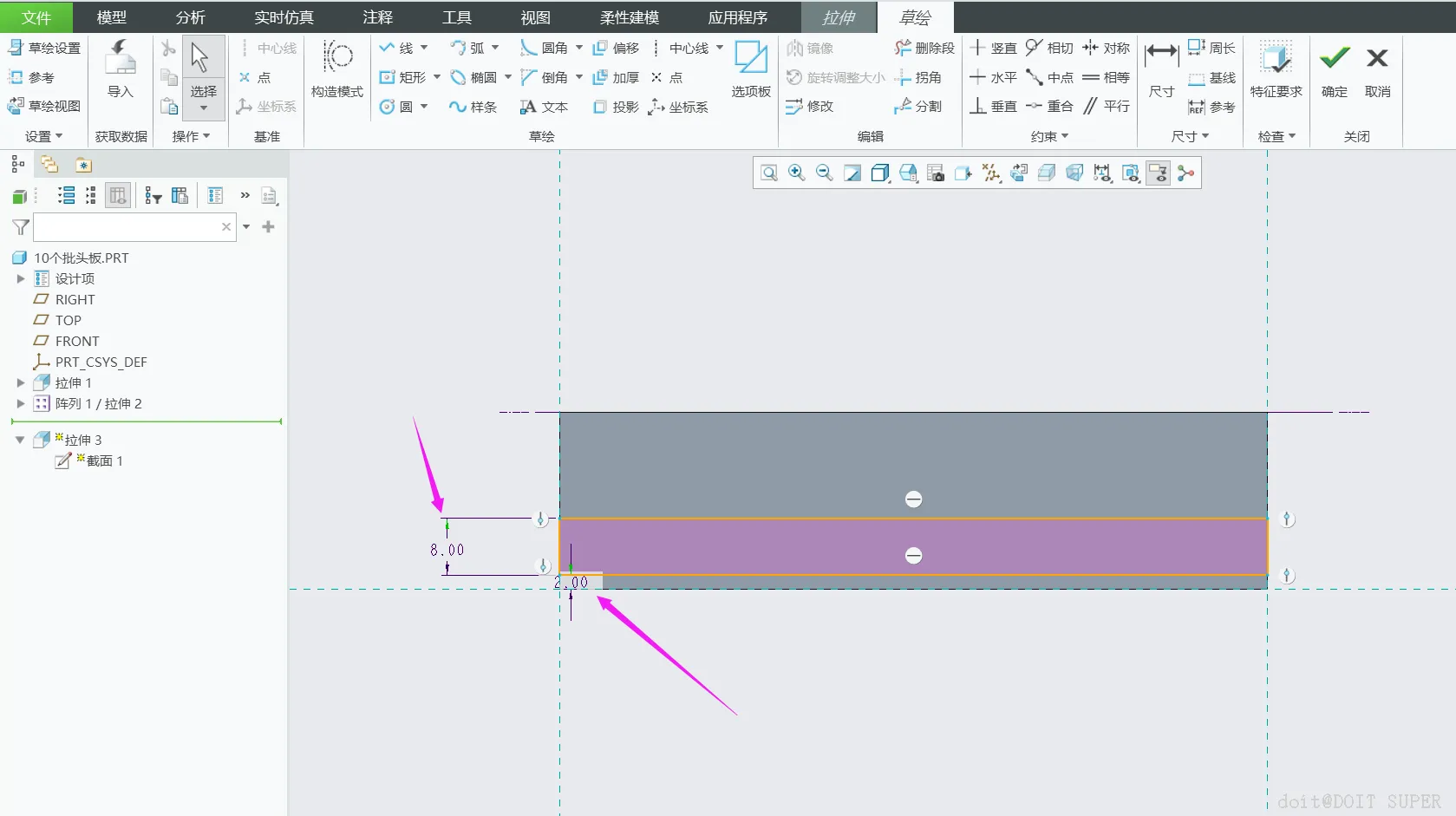

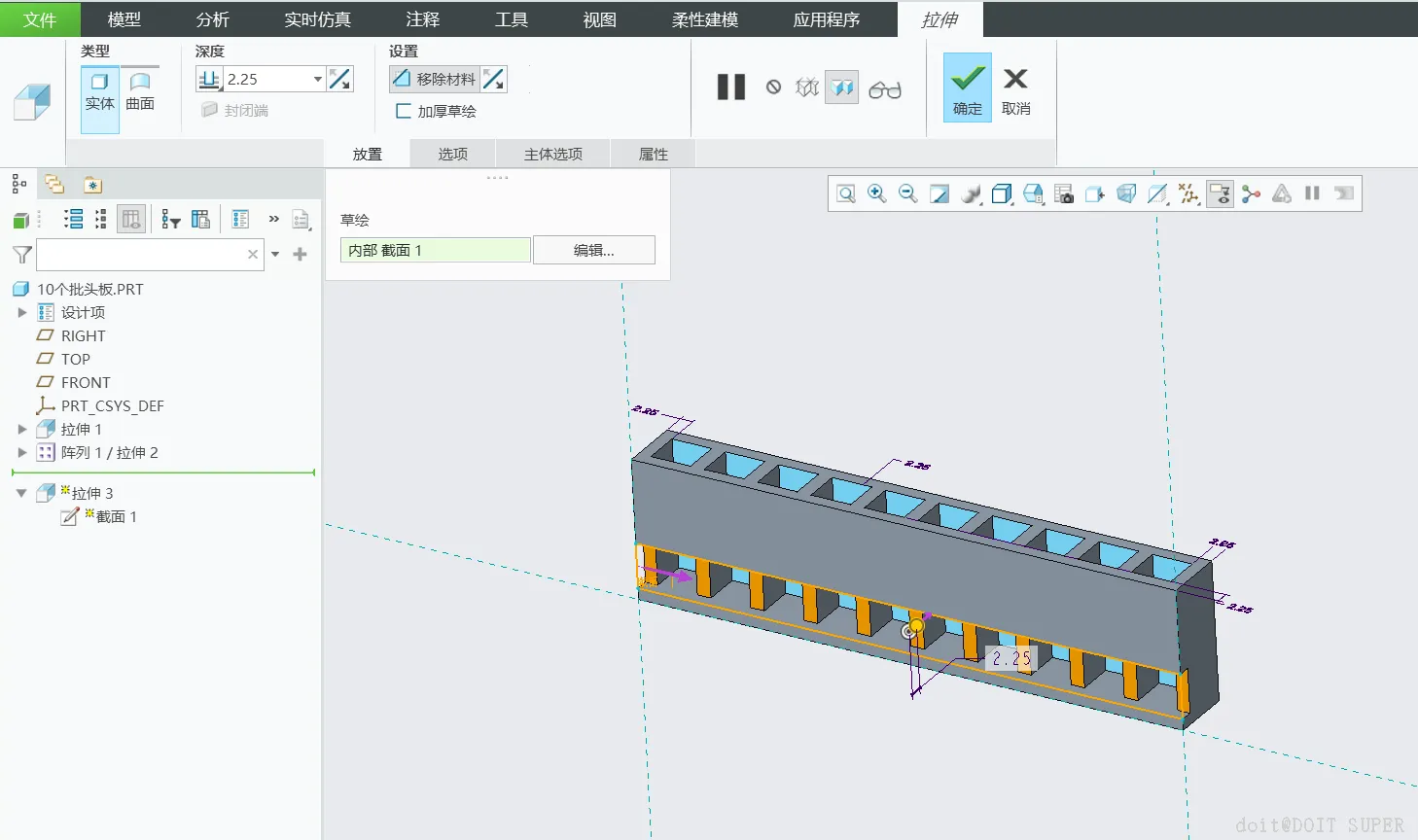

1. 本次拉伸的是，切除材料以便观察批头的放置状态。
2. 切除的厚度为壁厚。

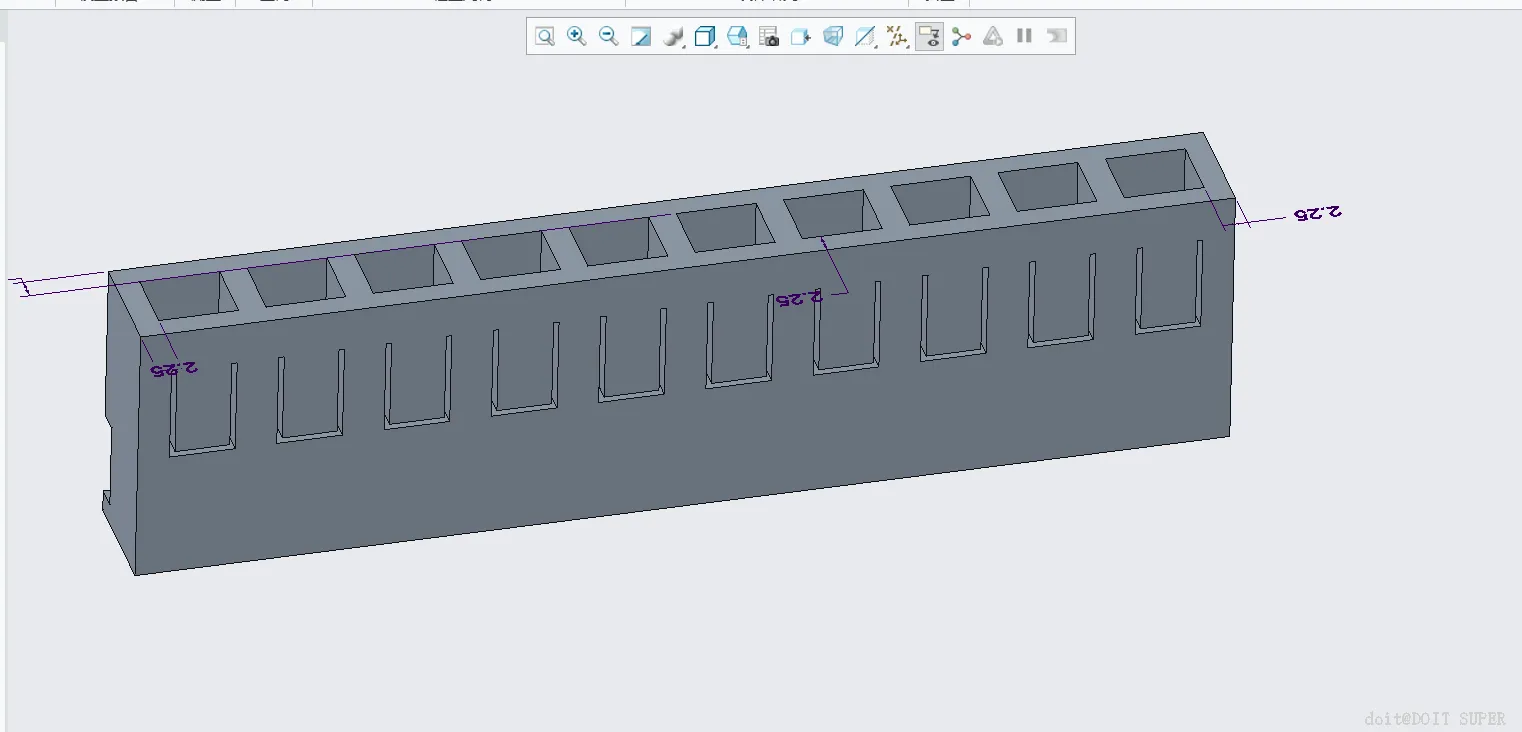

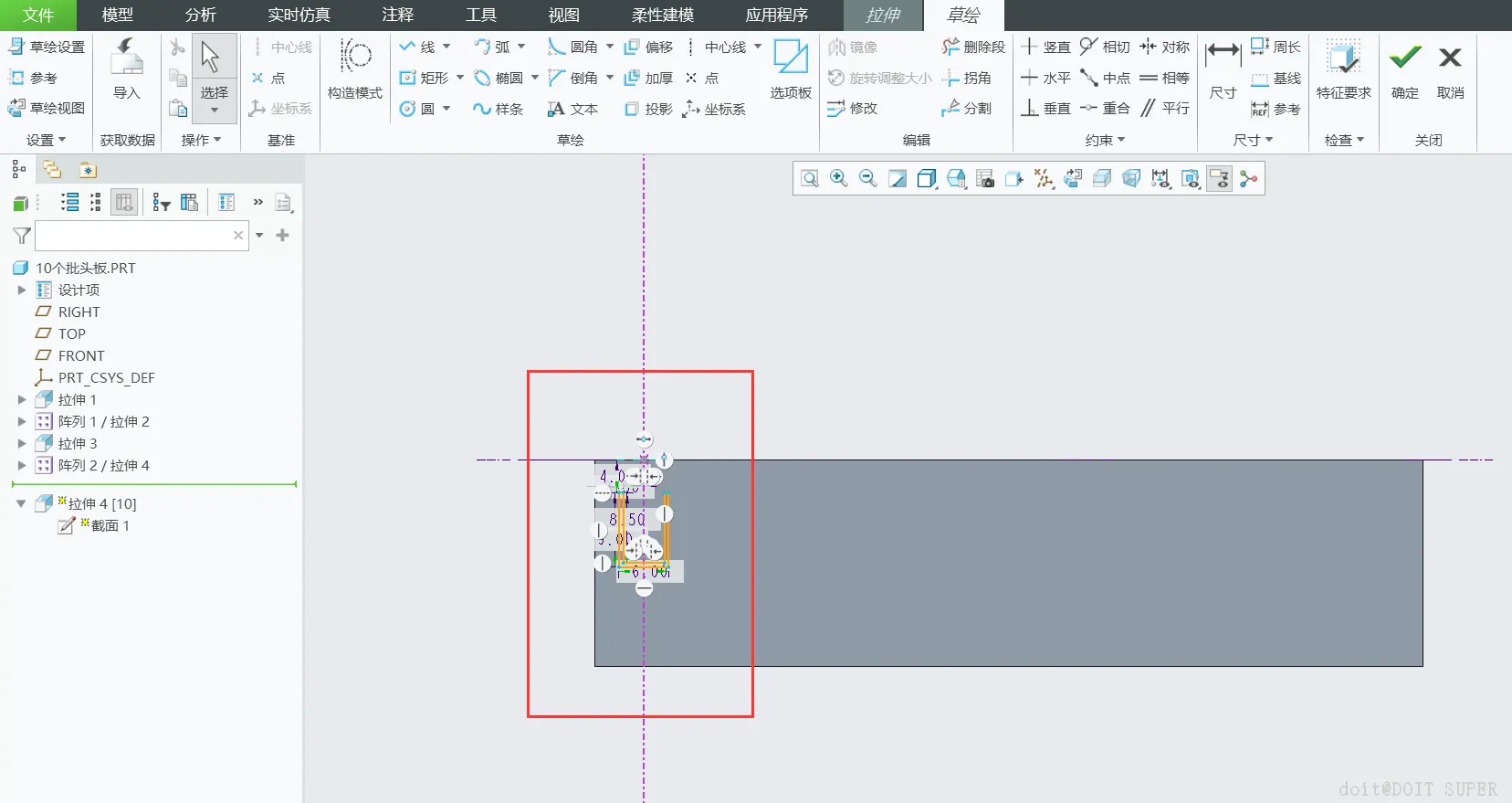

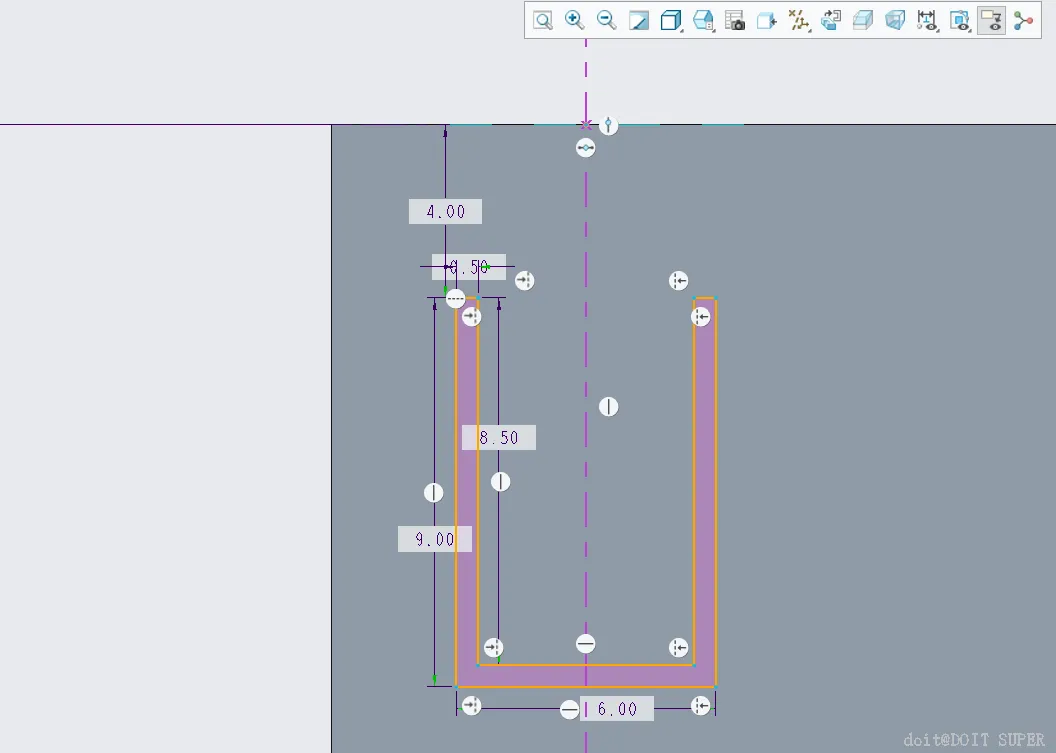

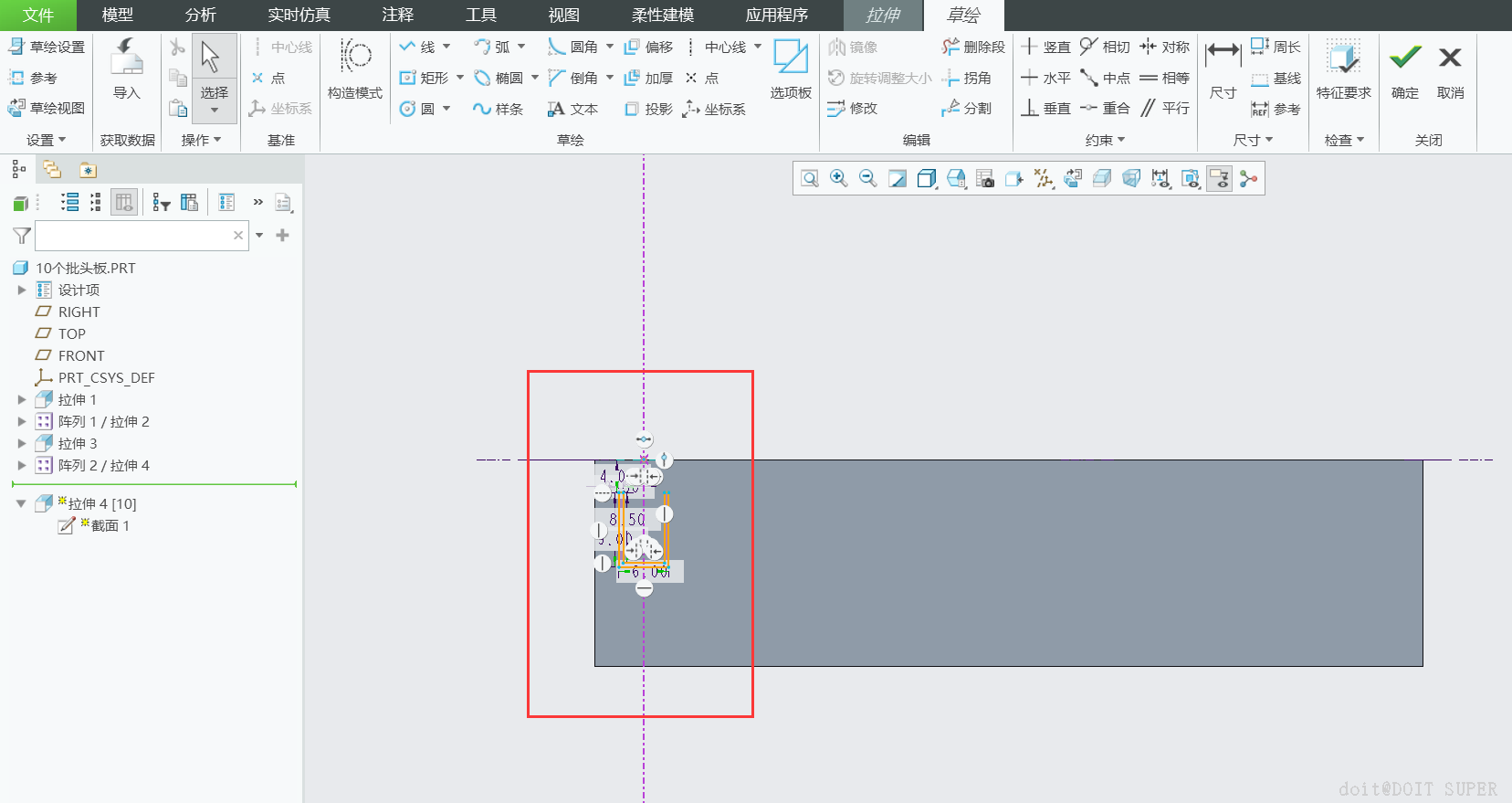

1. 先在“back”平面拉伸切除一个“U”型。目的在于实现小角度的外凸。
2. 阵列的性质选择“参考”。软件自动参考的是上次阵列的10个特征。

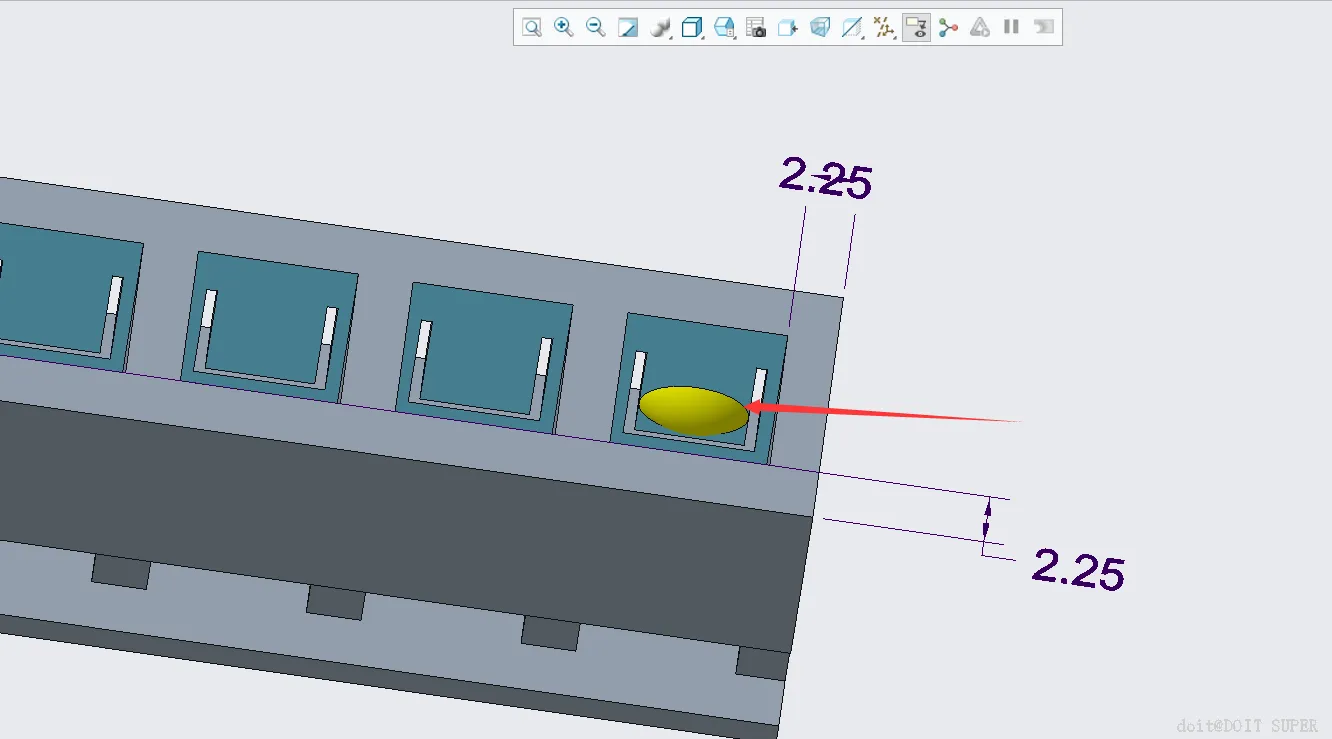

1. 首先看图1的效果

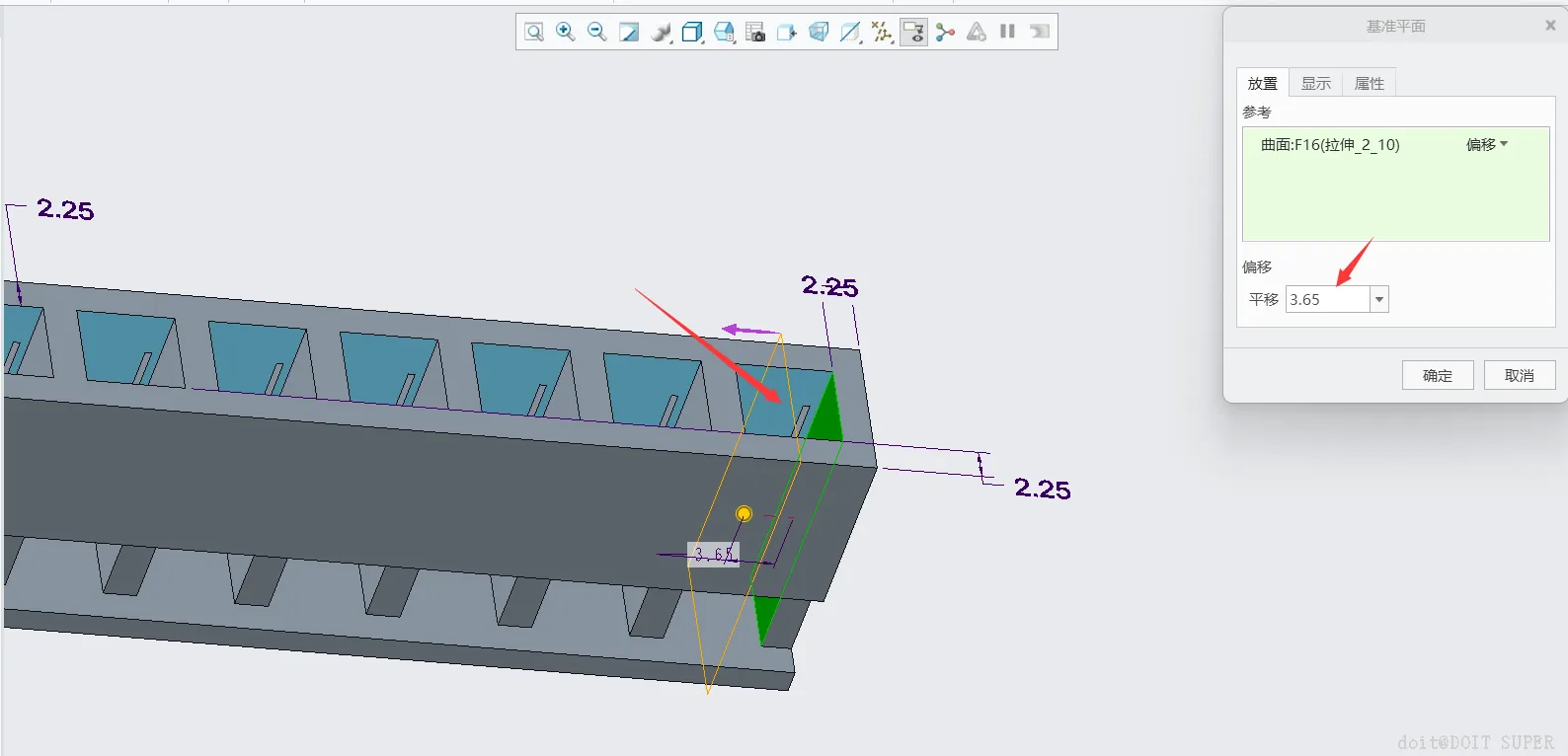

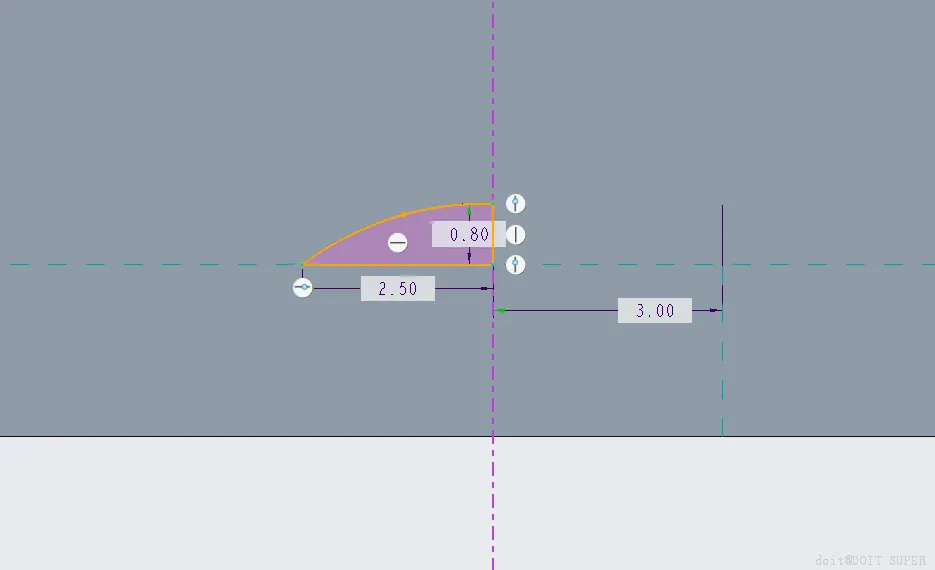

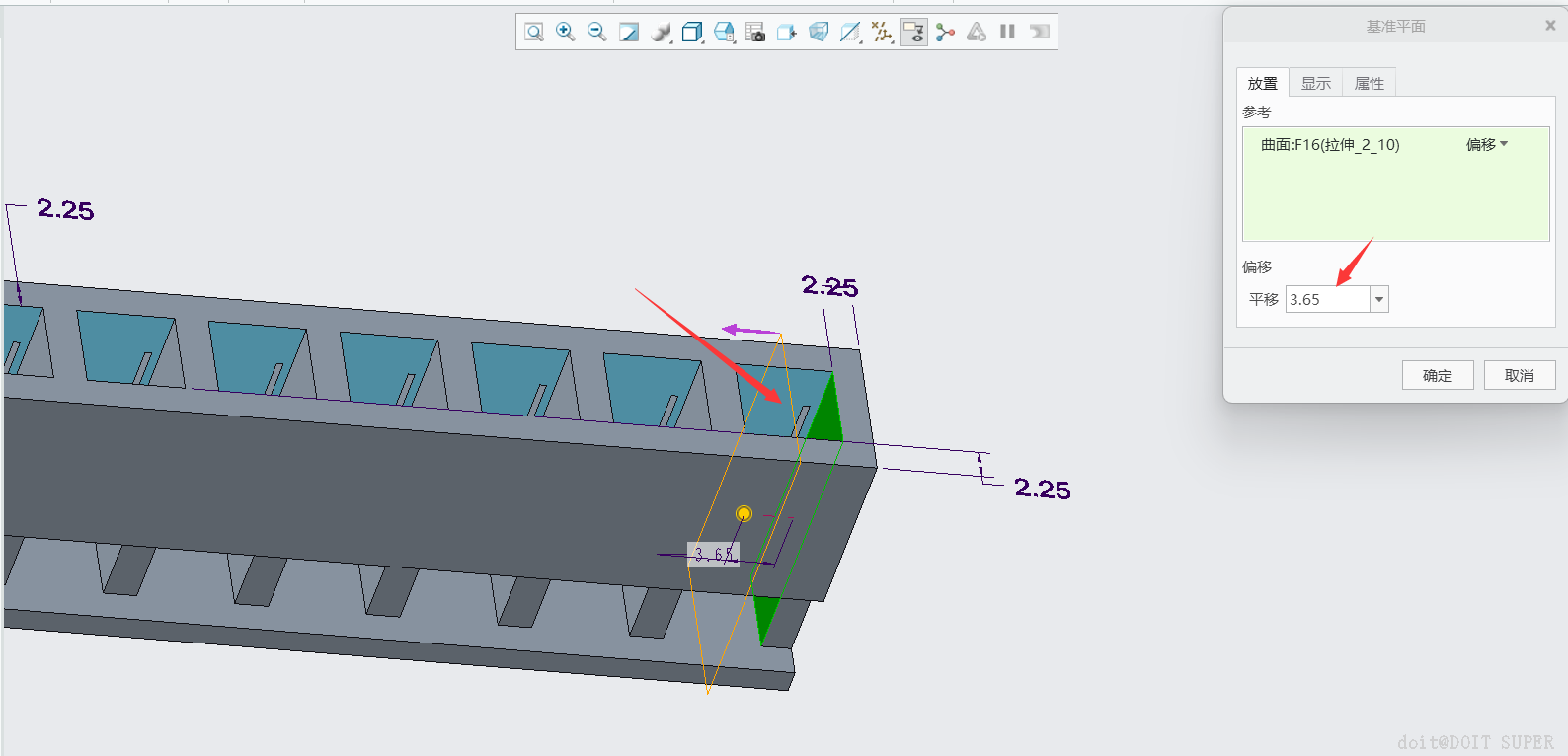

2. 需要新建一个平面，在此平面上旋转出一个固定高度的弧形凸起。
3. 实际弧形凸起的尺寸，仅供参考

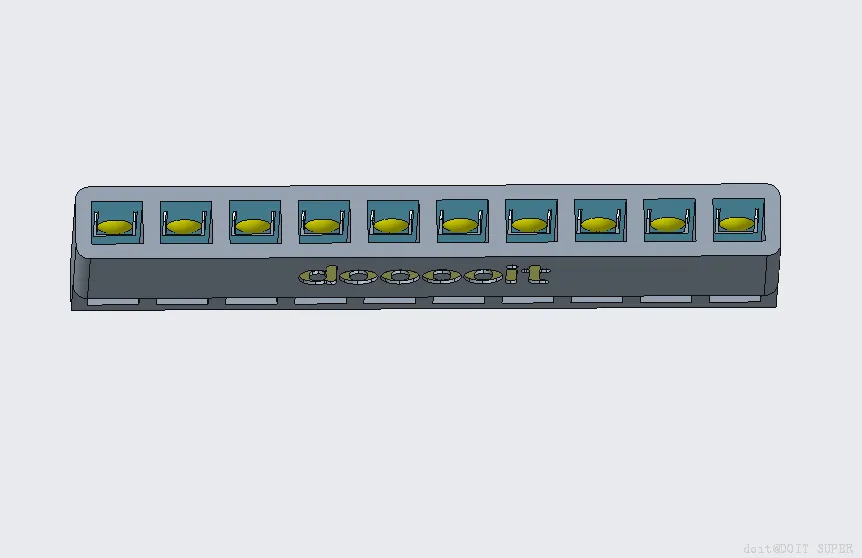

4. 阵列此“弧形凸起”

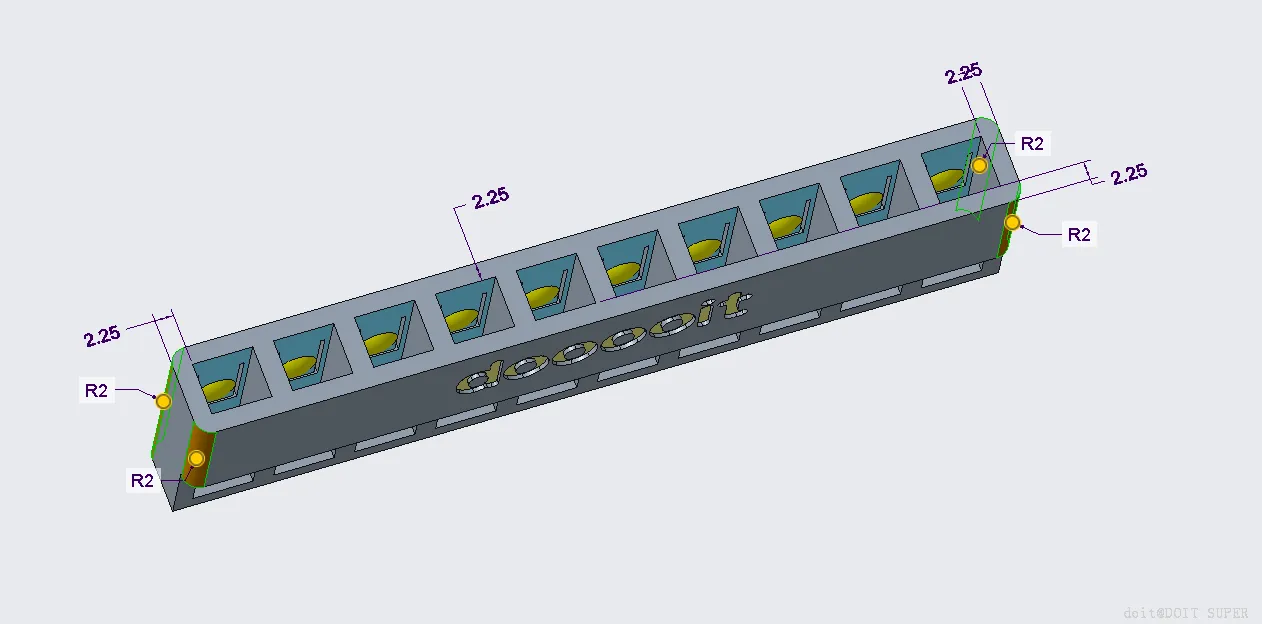

1. 四周倒圆角，防止划伤。

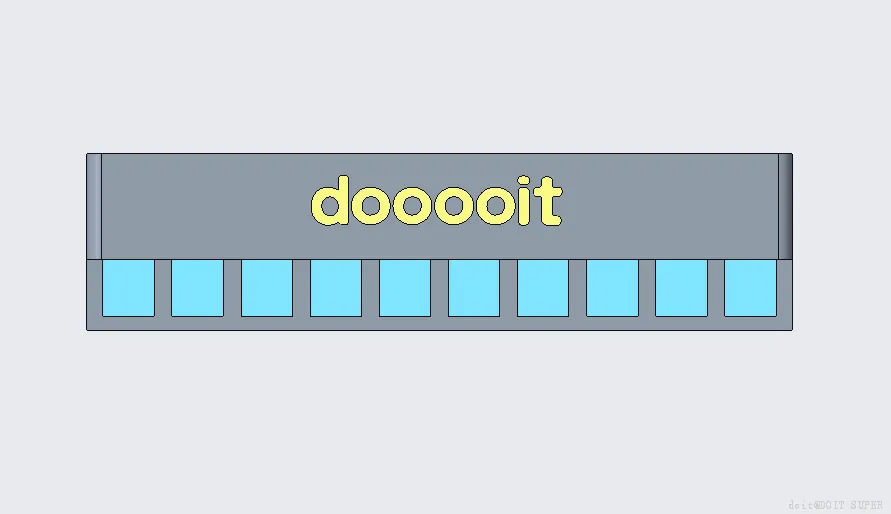

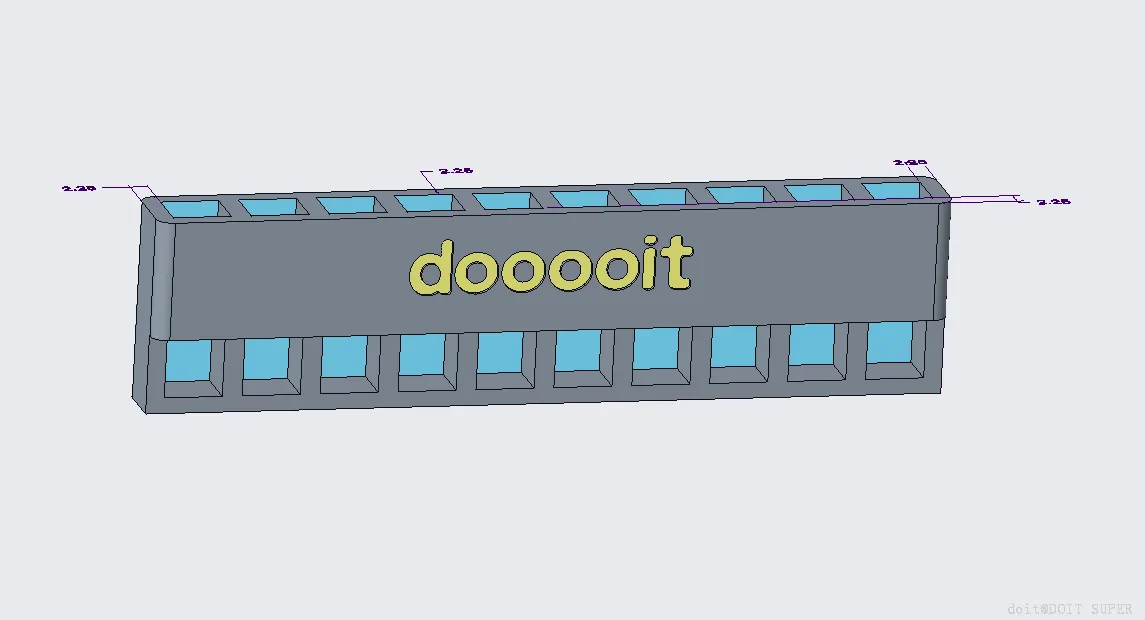

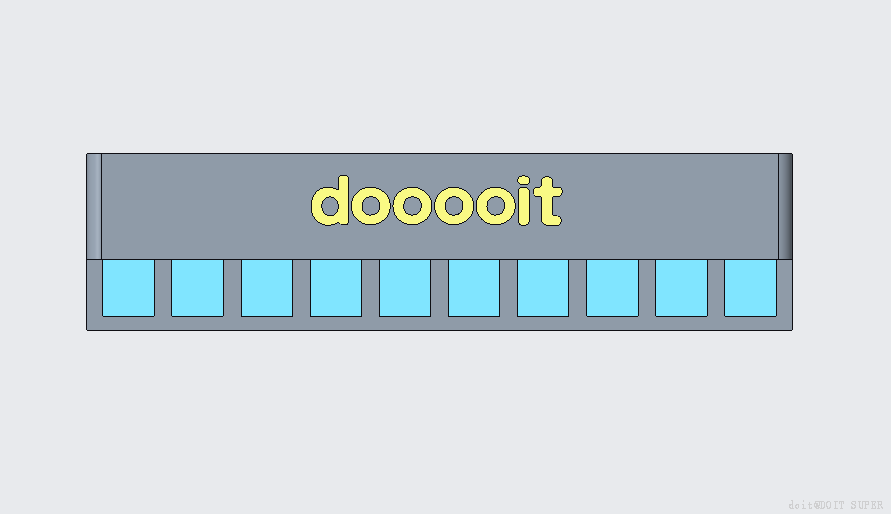

2. 拉伸logo，自定义

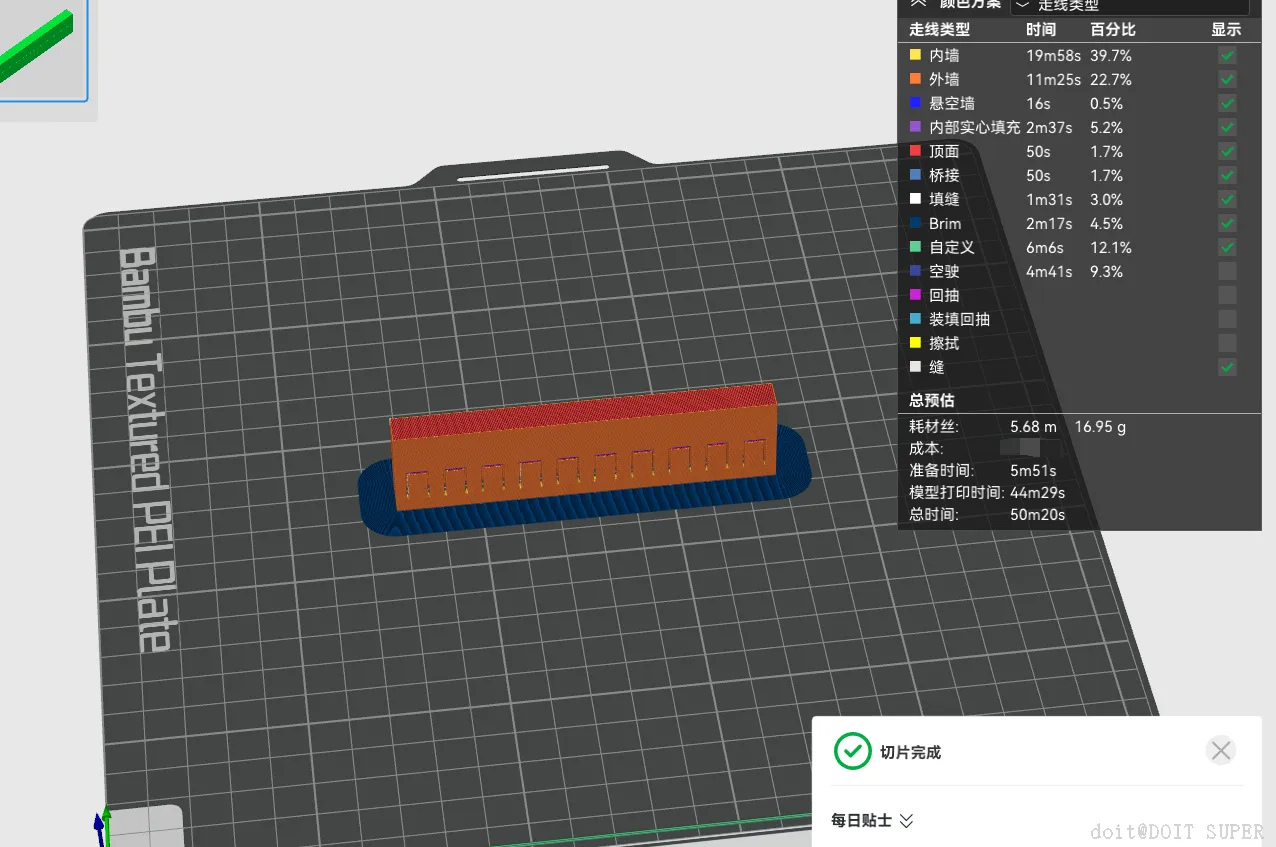

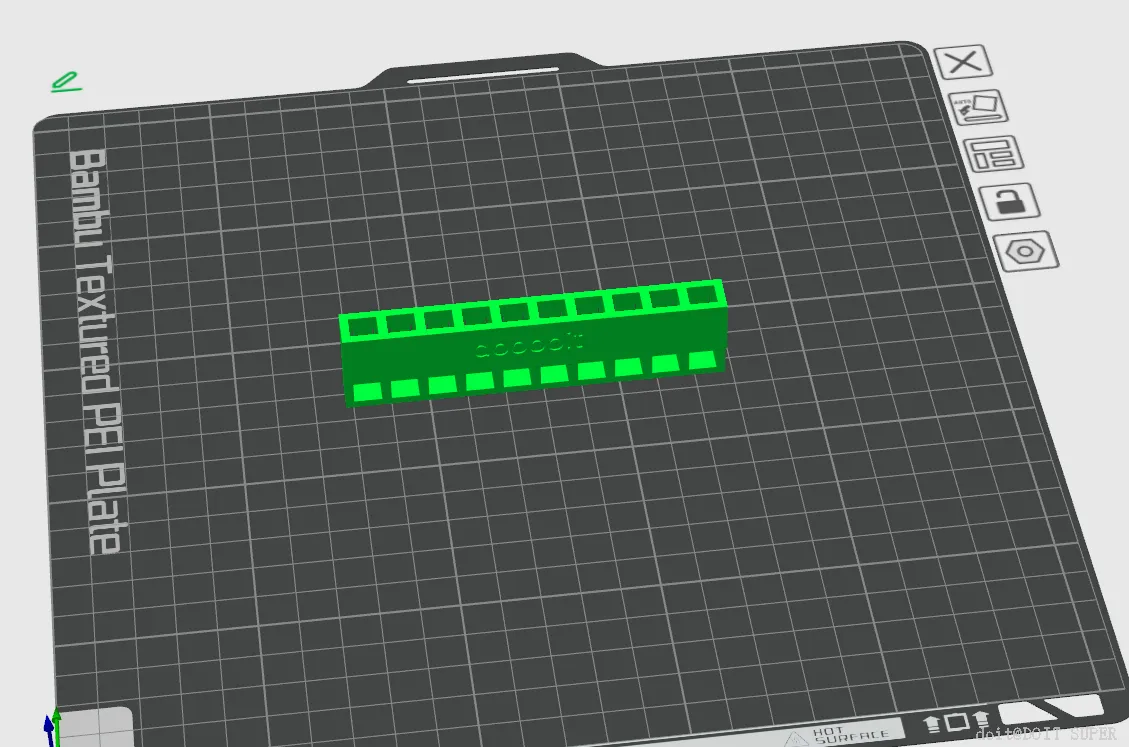

切片参数

1. 填充10%
2. 层高0.26
3. 材质petg

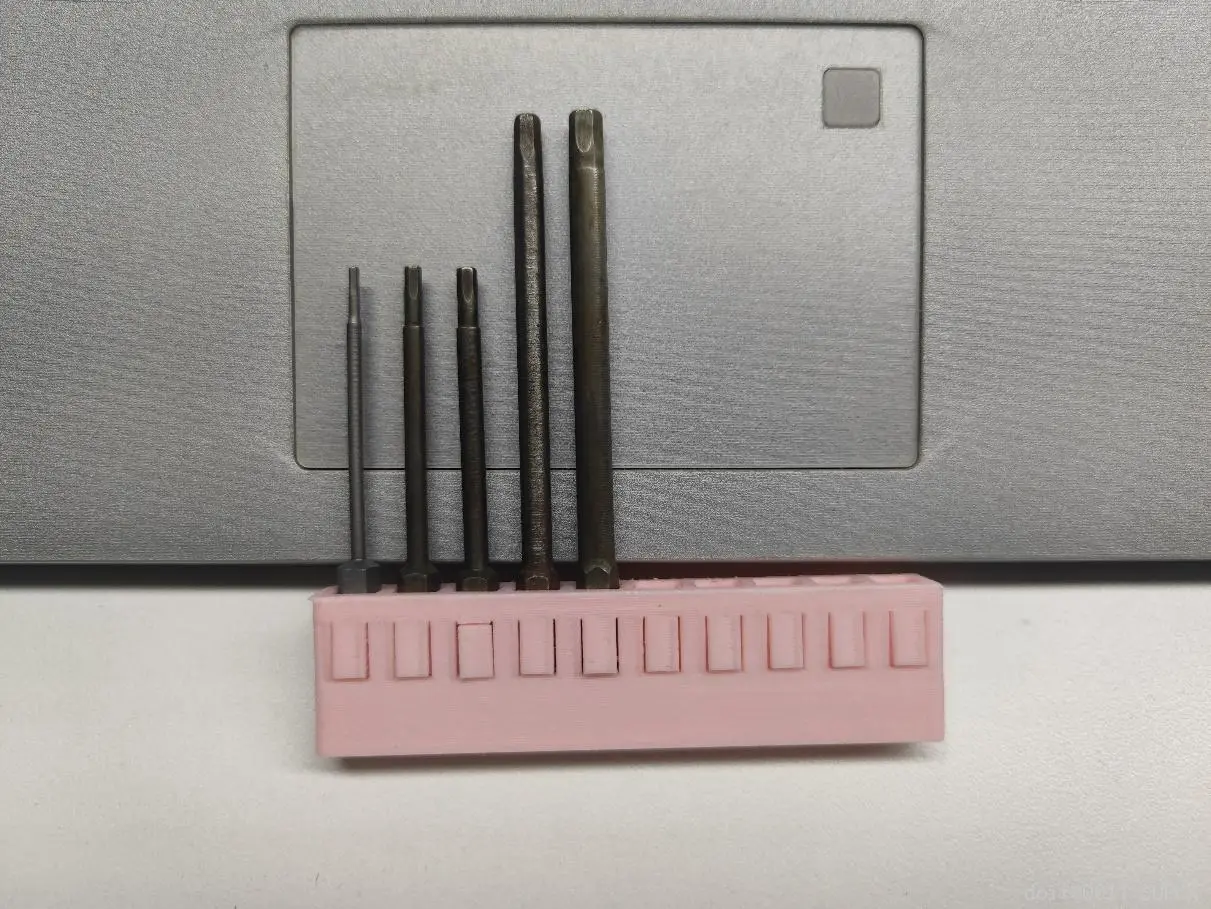

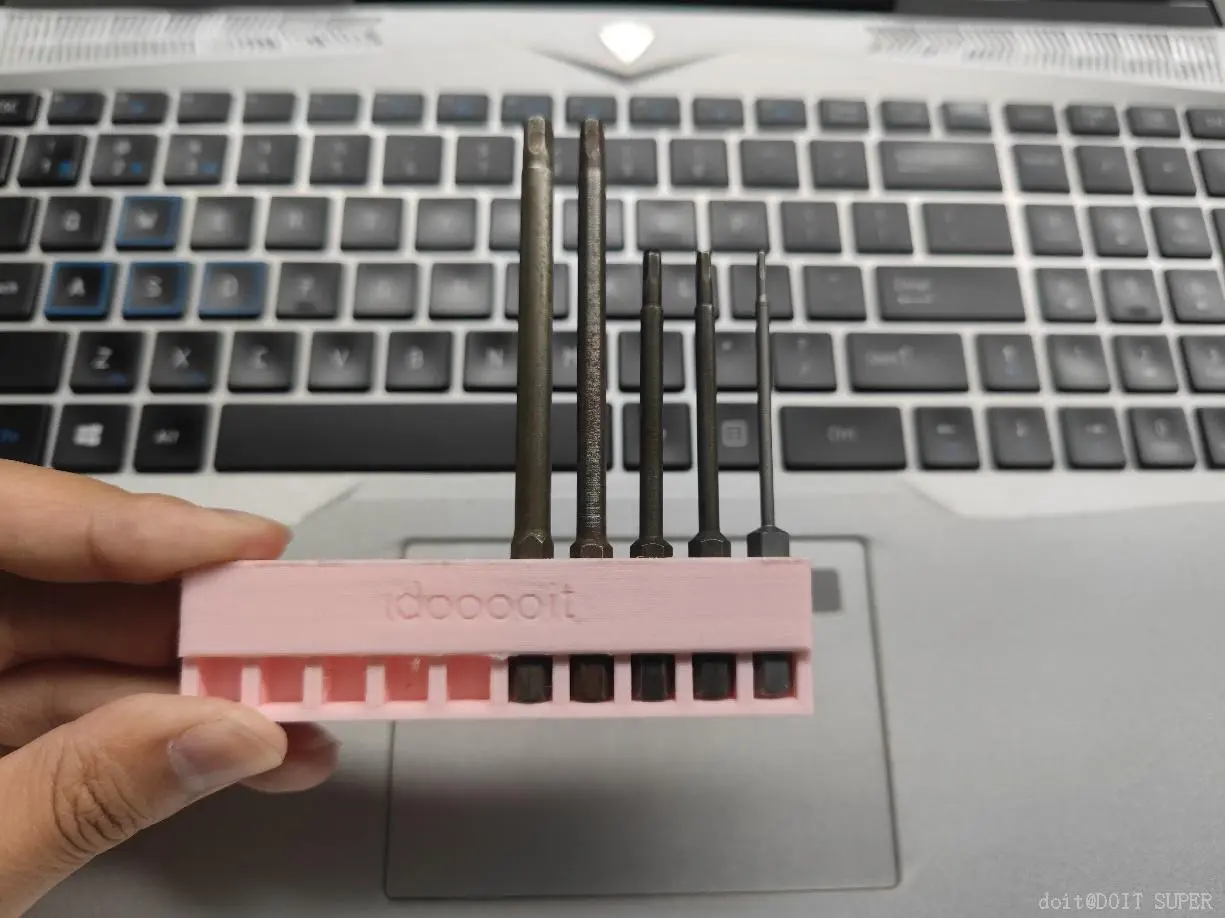

以上为本次项目过程，感谢阅读!附件源文件以及3D打印文件，供参考学习。
