制作PCB表盘

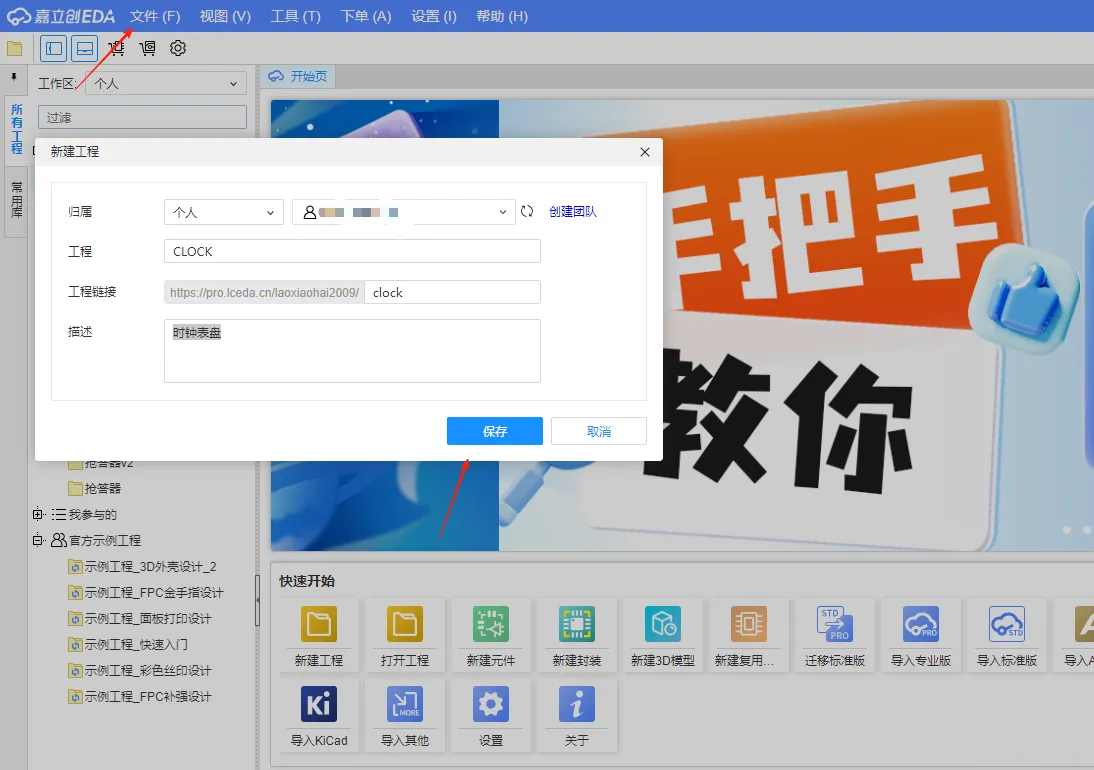

打开嘉立创EDA，点文件--新建工程，然后创建一个你自己的工程文件，名字就叫CLOCK吧

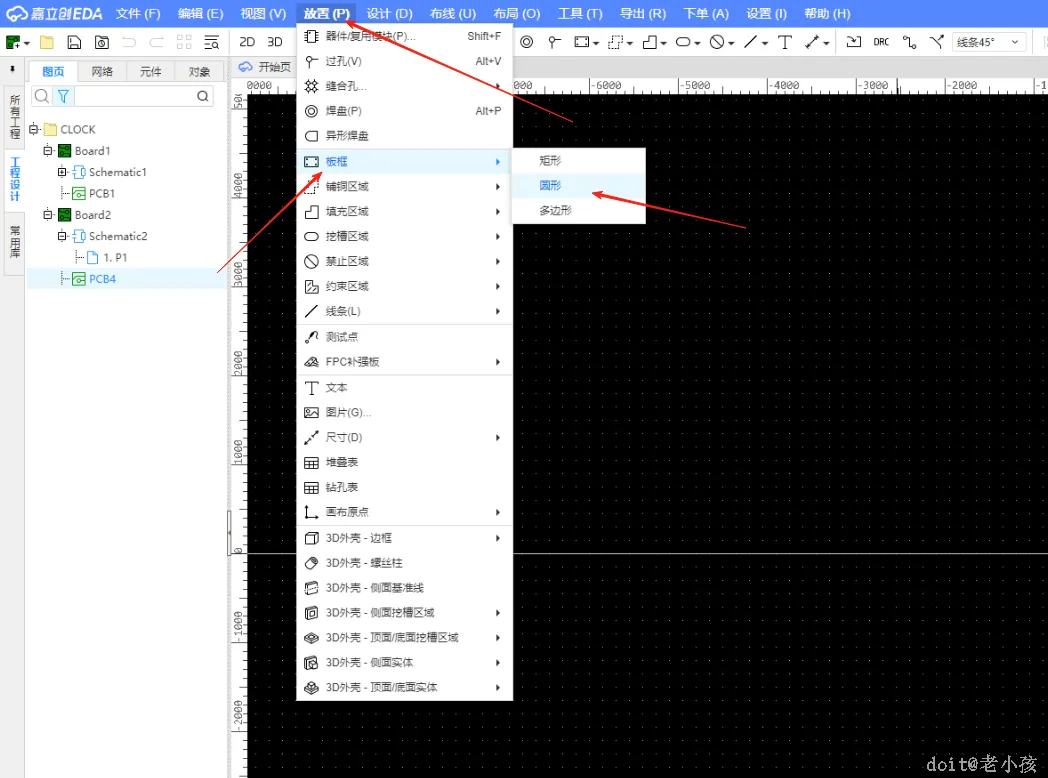

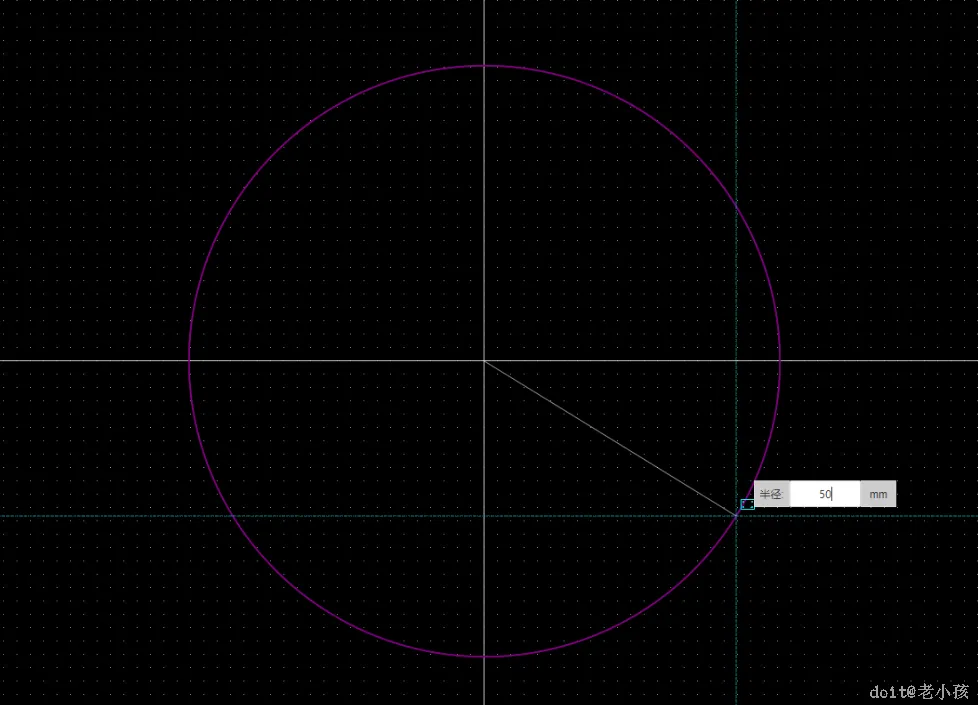

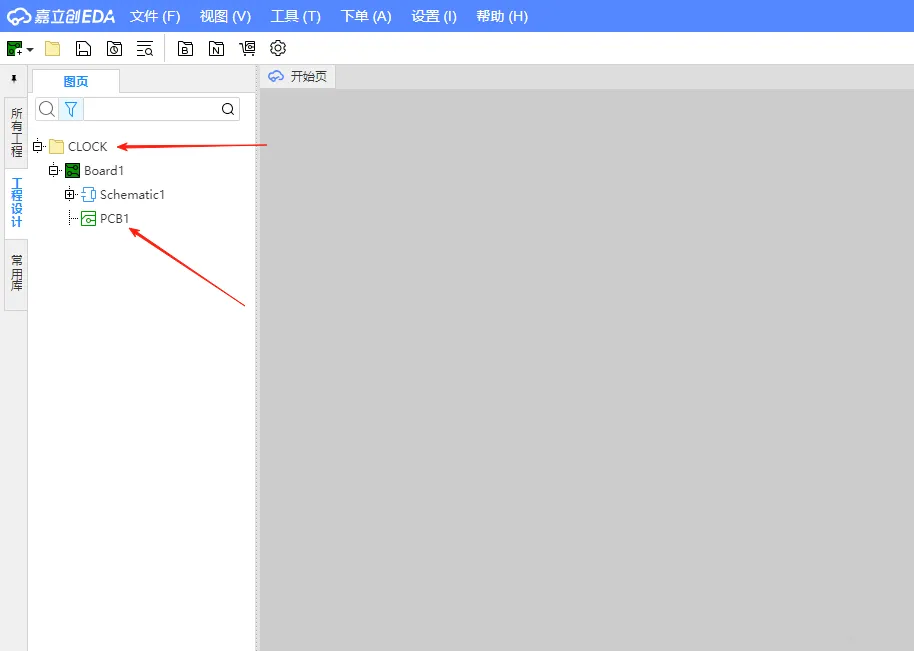

首先我们先绘制一个大致的表盘，双击刚才新建的CLOCK项目文件，进入到编辑界面，再点击默认生成的PCB1文件，点击放置->板框->圆形（我设置的单位为毫米），输入半径值。我设置的半径是50mm，因为嘉立创免费打板的尺寸限度为边长100x100mm。

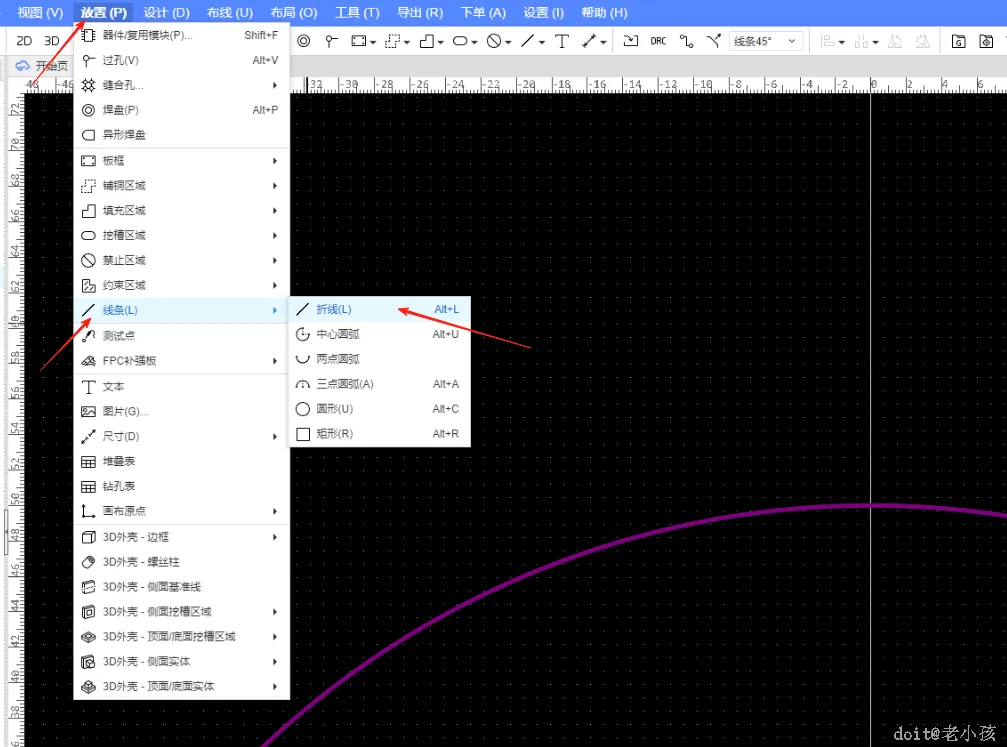

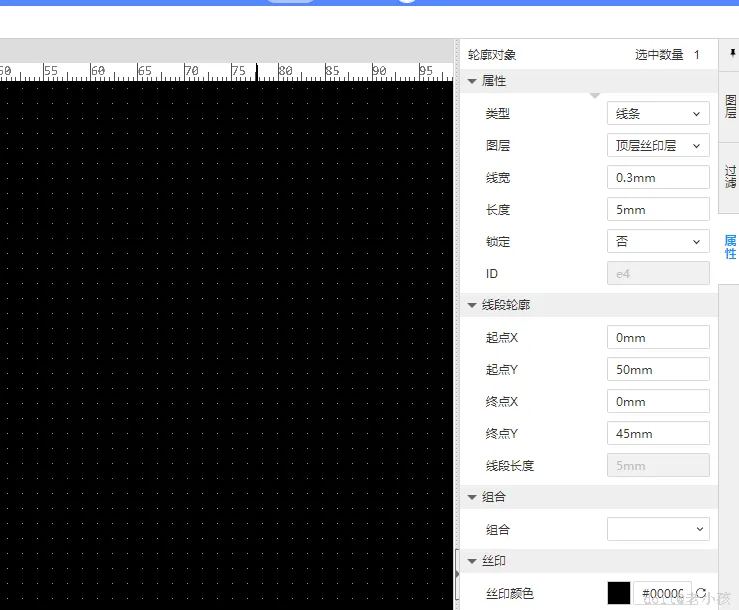

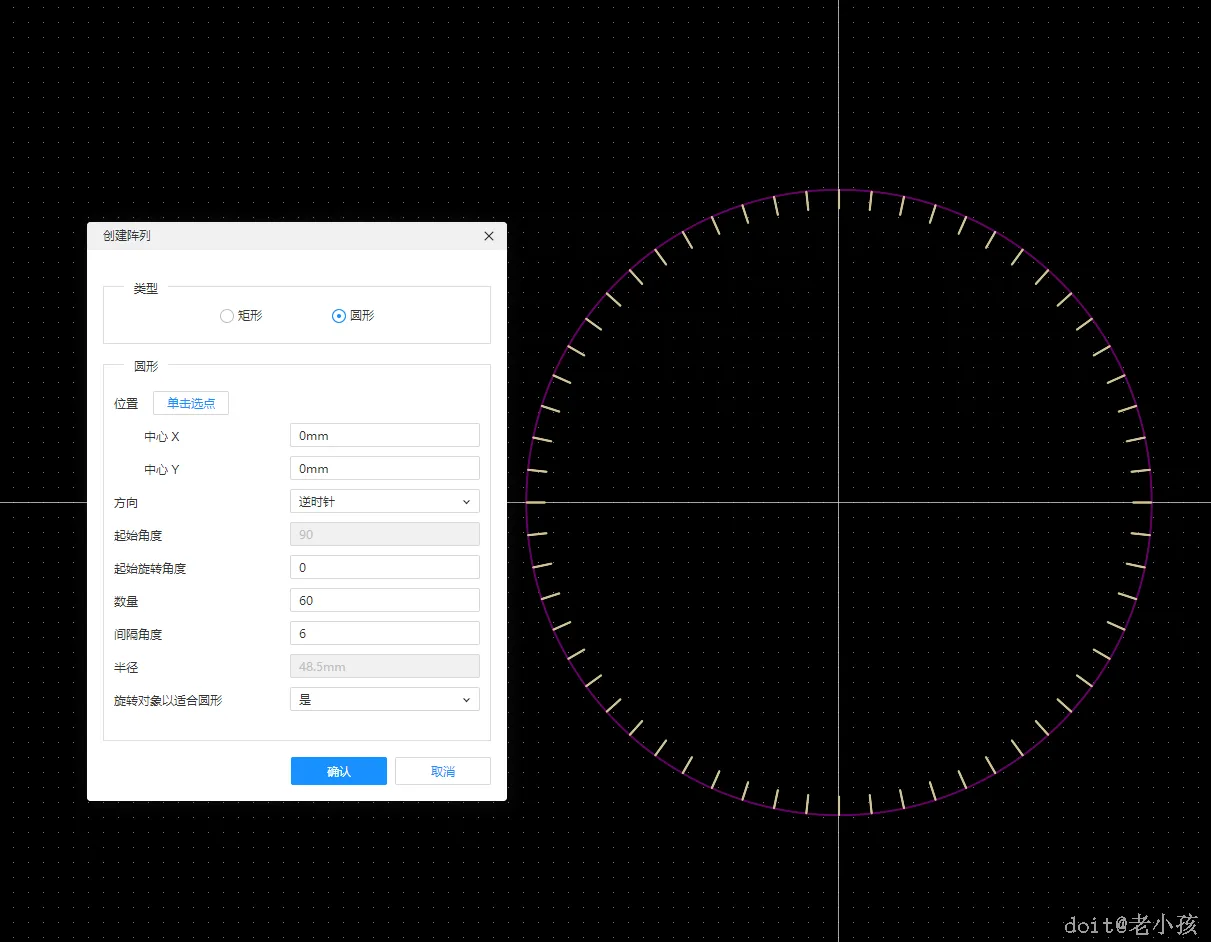

在圆板框的上部先画出一个小刻度，根据你板框的大小比例适合就好，我的设置见图，记得选择图层为顶层丝印层。然后选择这个折线，点击菜单编辑->阵列对象，会弹出对话框，如图2，类型选择圆形，位置是旋转点的坐标，数量是我们刻度的数量，间隔角度是两个刻度之间的位置角度，因为圆是360度，然后平分到60个刻度上，所以间隔角度为6度。记得选上旋转对象以适合圆形。

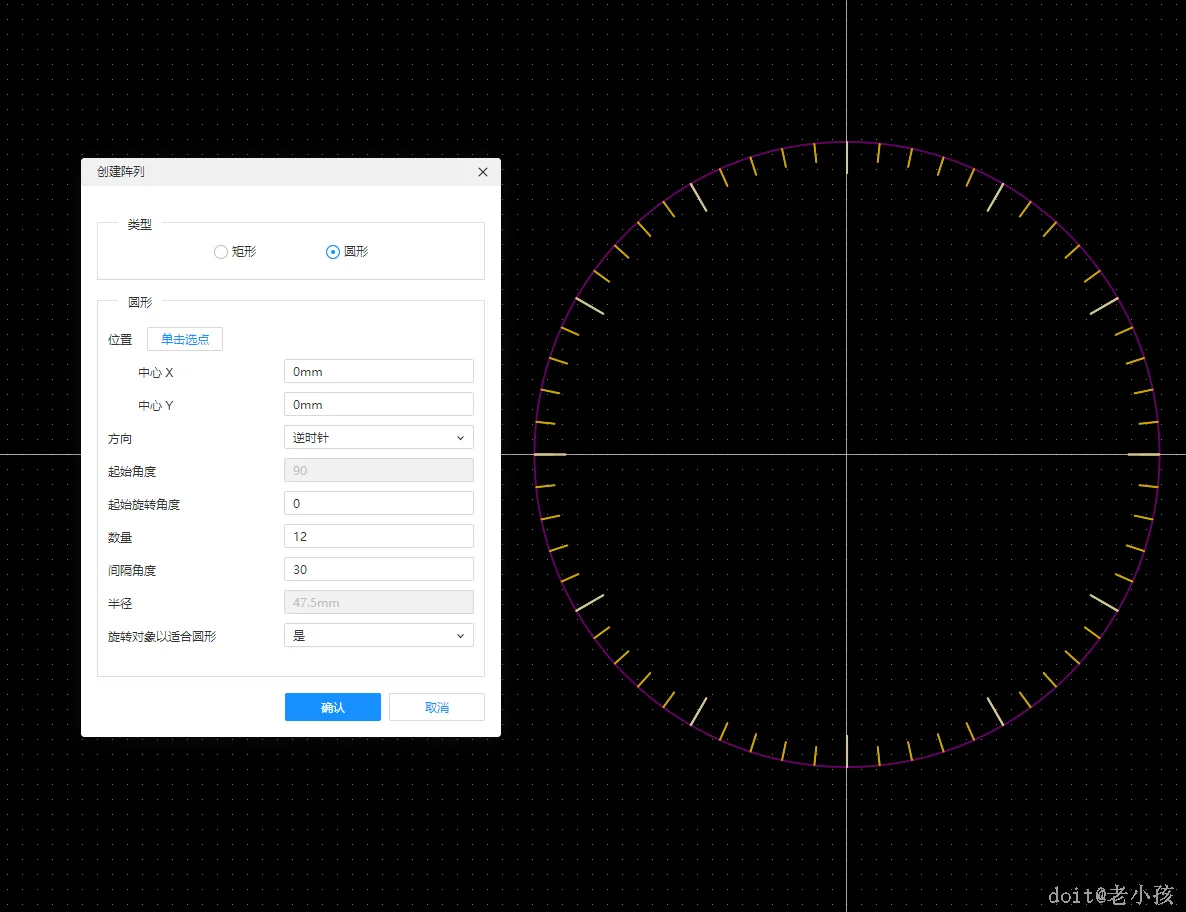

用同样的方法再绘制12个大刻度，先把第一次绘制的折线拉宽拉长（就是设置参数），然后再阵列。记得设置数量和间隔角度。

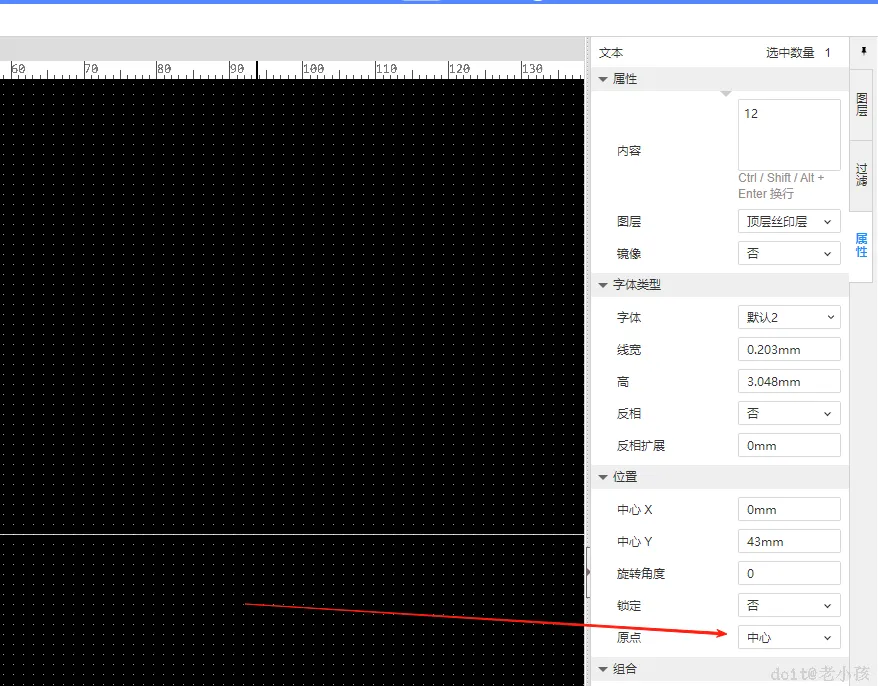

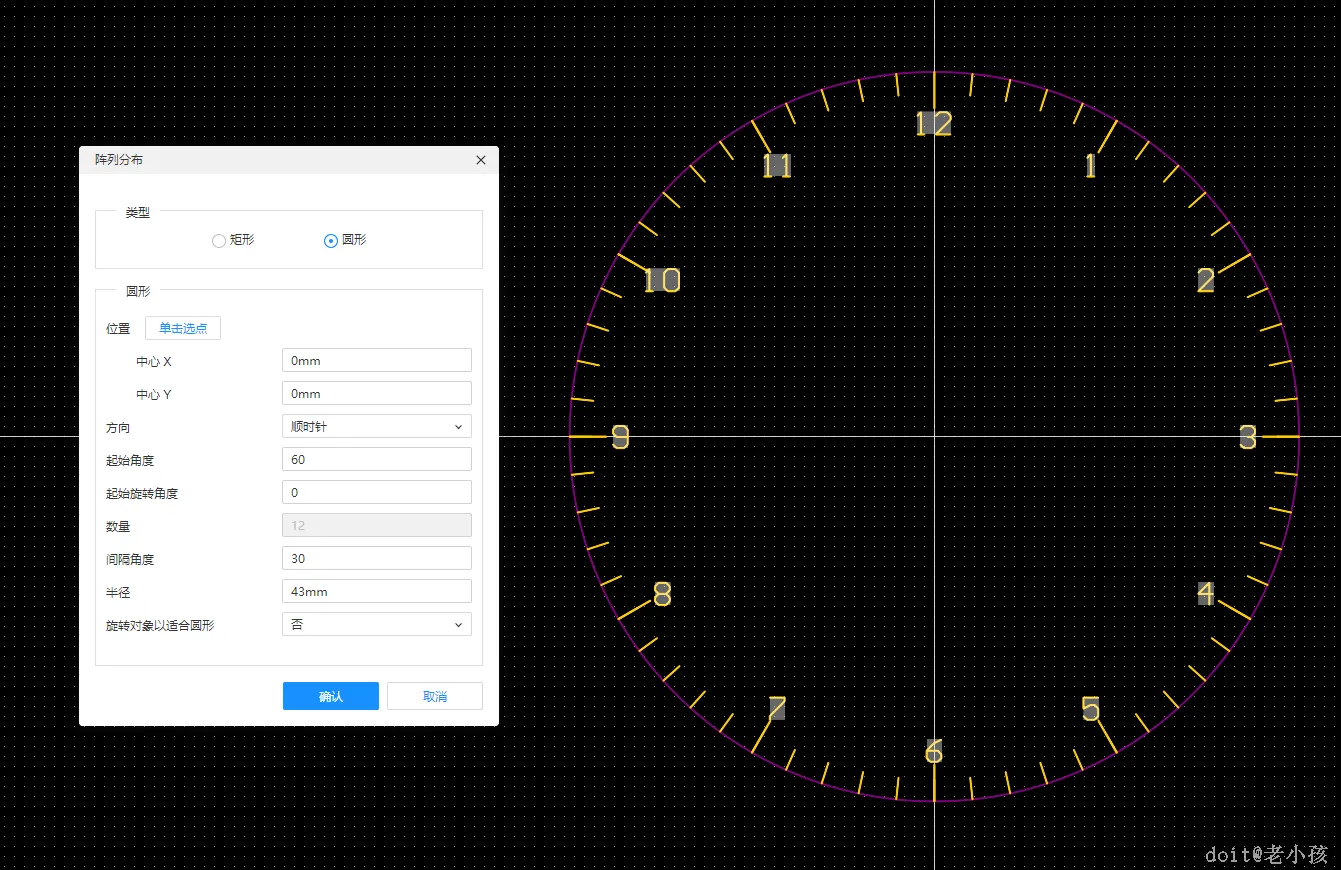

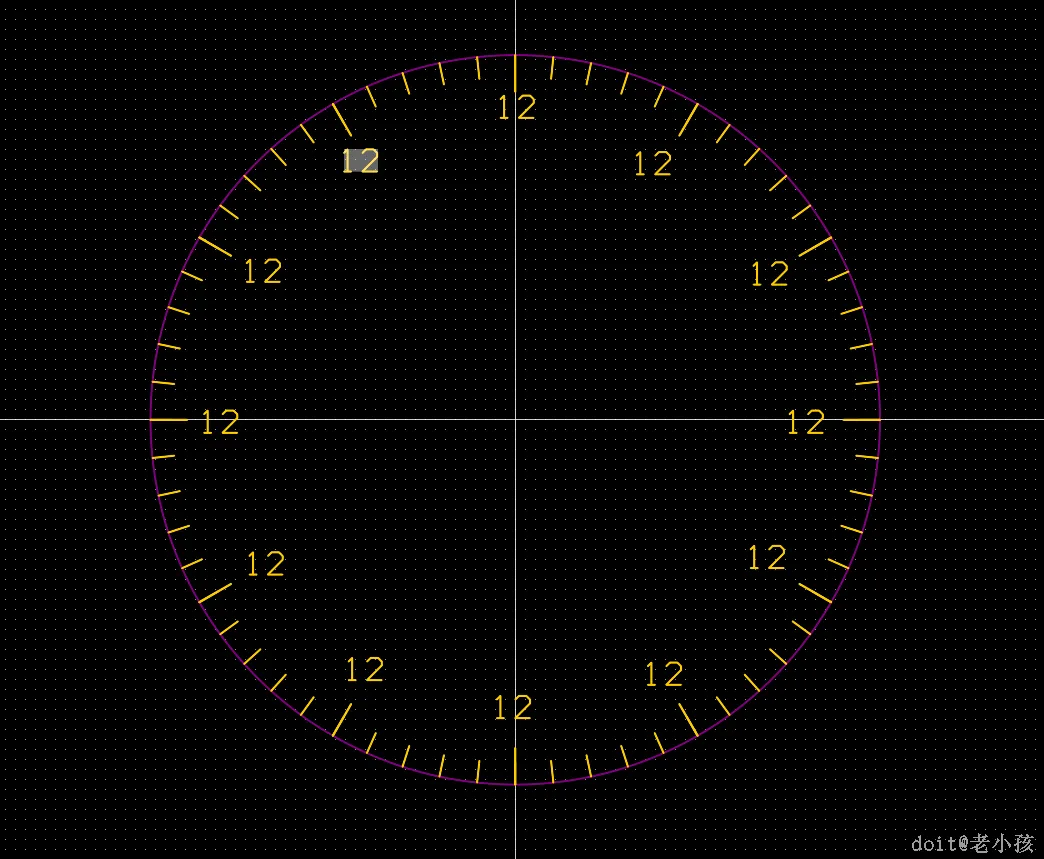

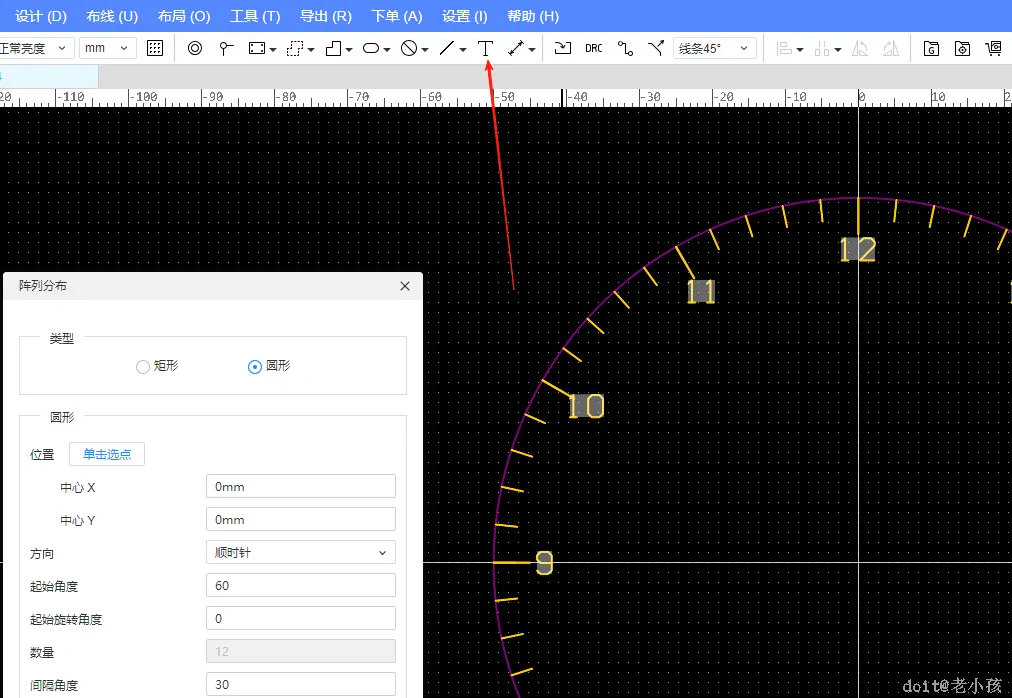

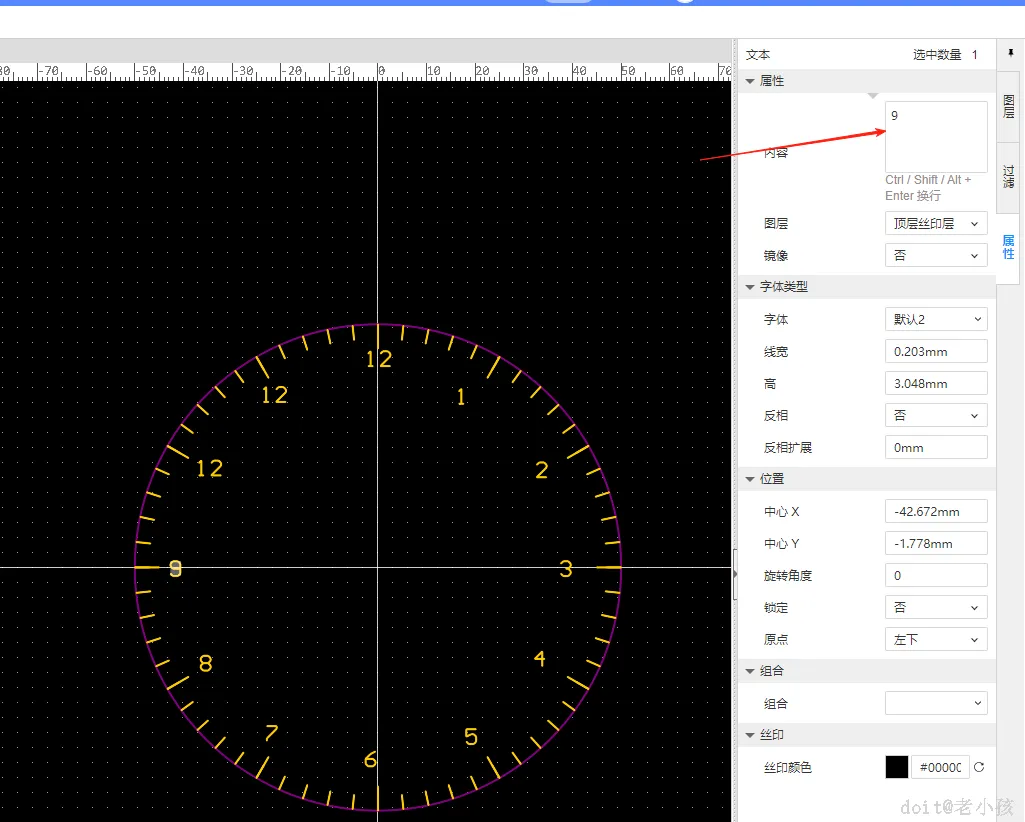

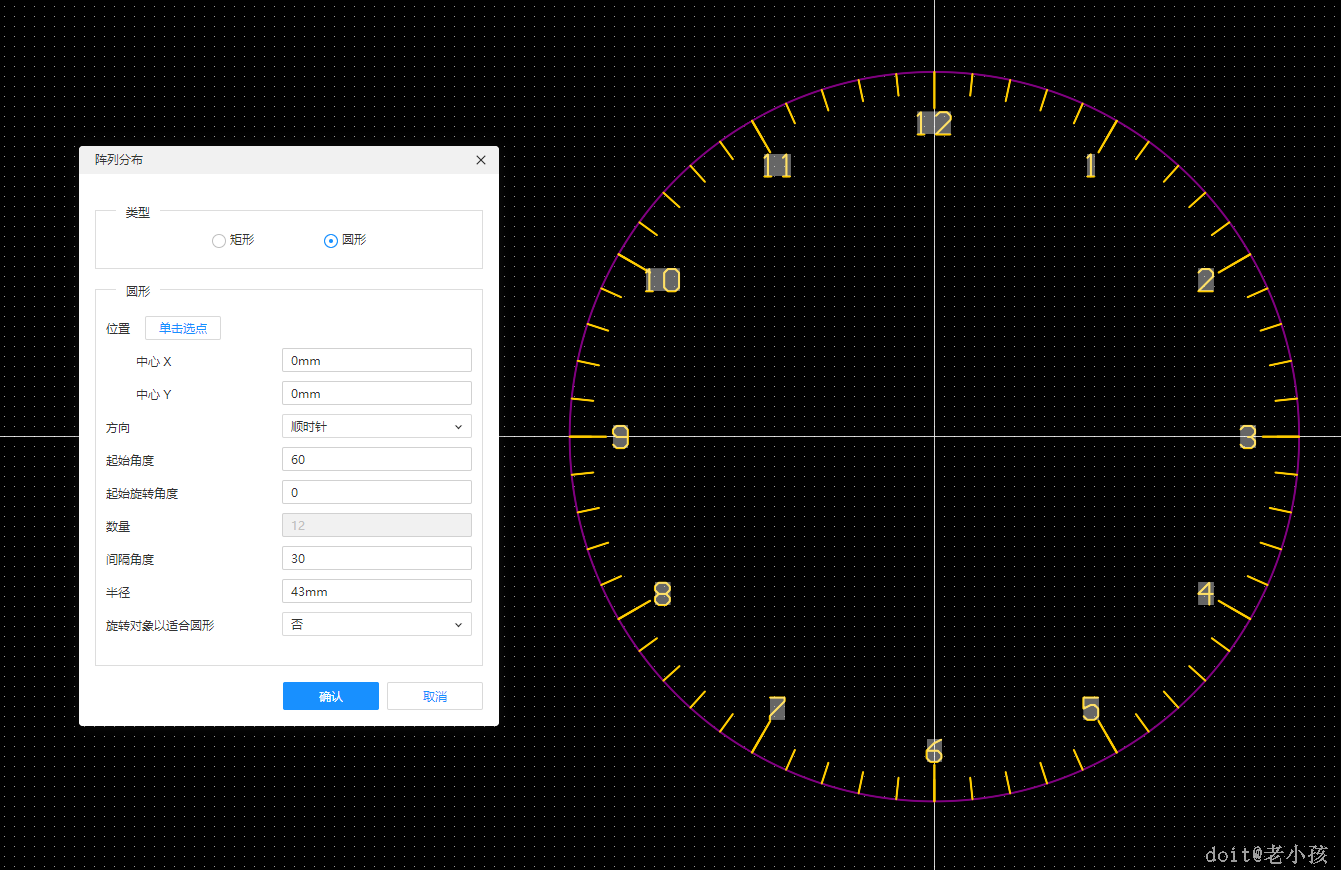

这一步麻烦一点，首先先点击上面的T图标写一个数字，我写的12。然后ctrl+c ctrl+v 复制粘贴12个，大致放个位置一会再调整，再点击每个数字去修改内容为1--12。之后选中12个数字点击布局->分布->阵列分布，设置你的参数。注意这次不要选旋转对象以适应圆形。并且设置原点为中心。（图5）

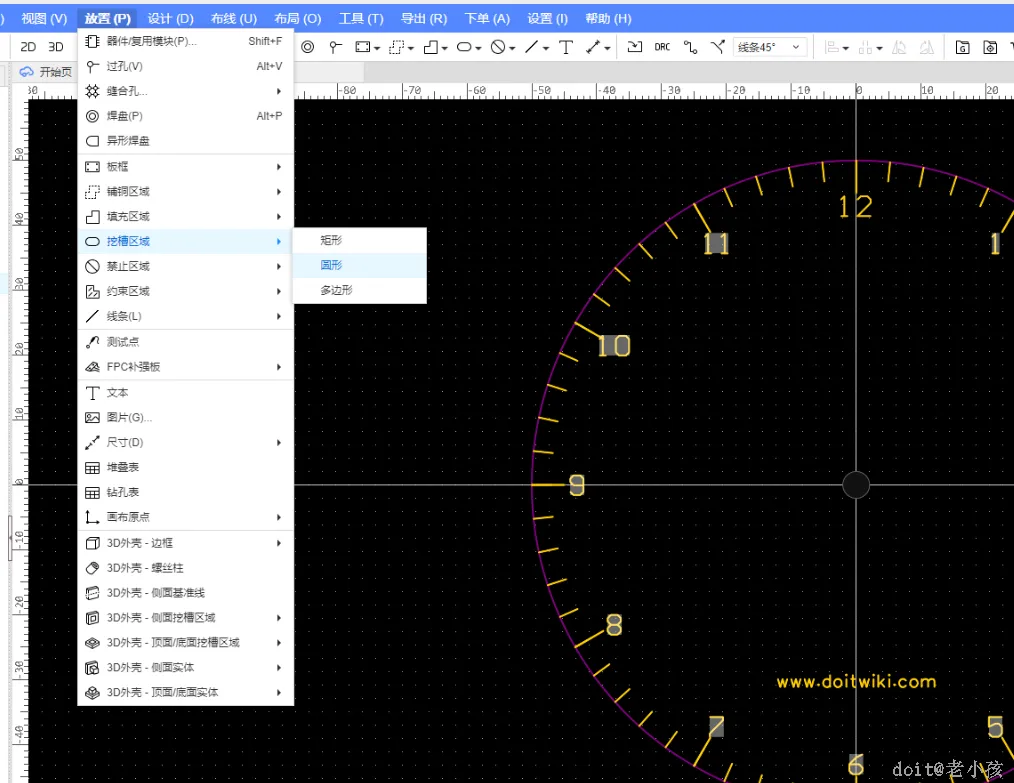

点击放置->挖槽->圆形，设置半径（我设置的是2mm，根据你买的表芯轴的数据设置）。

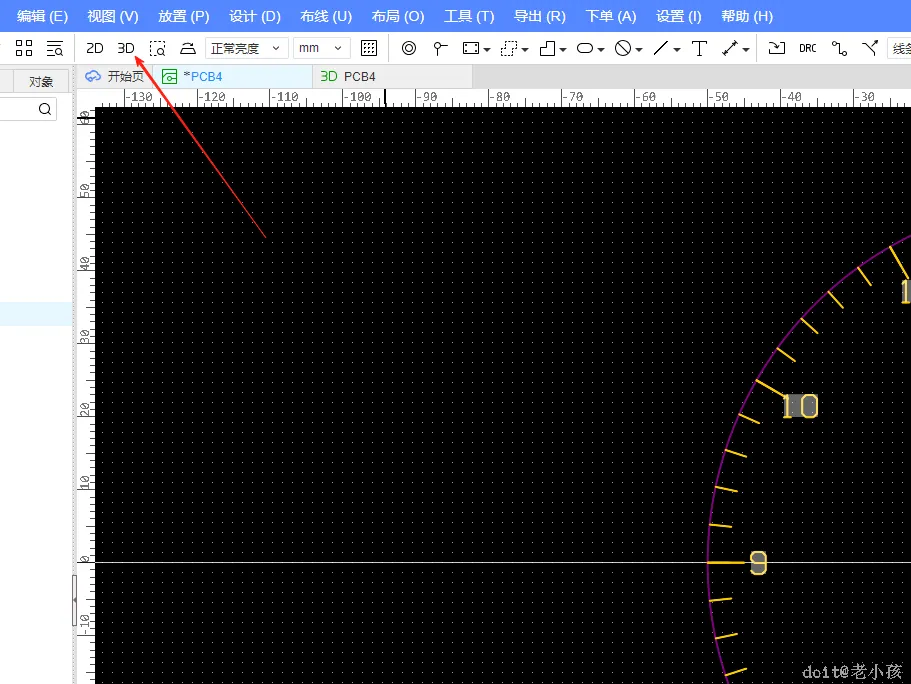

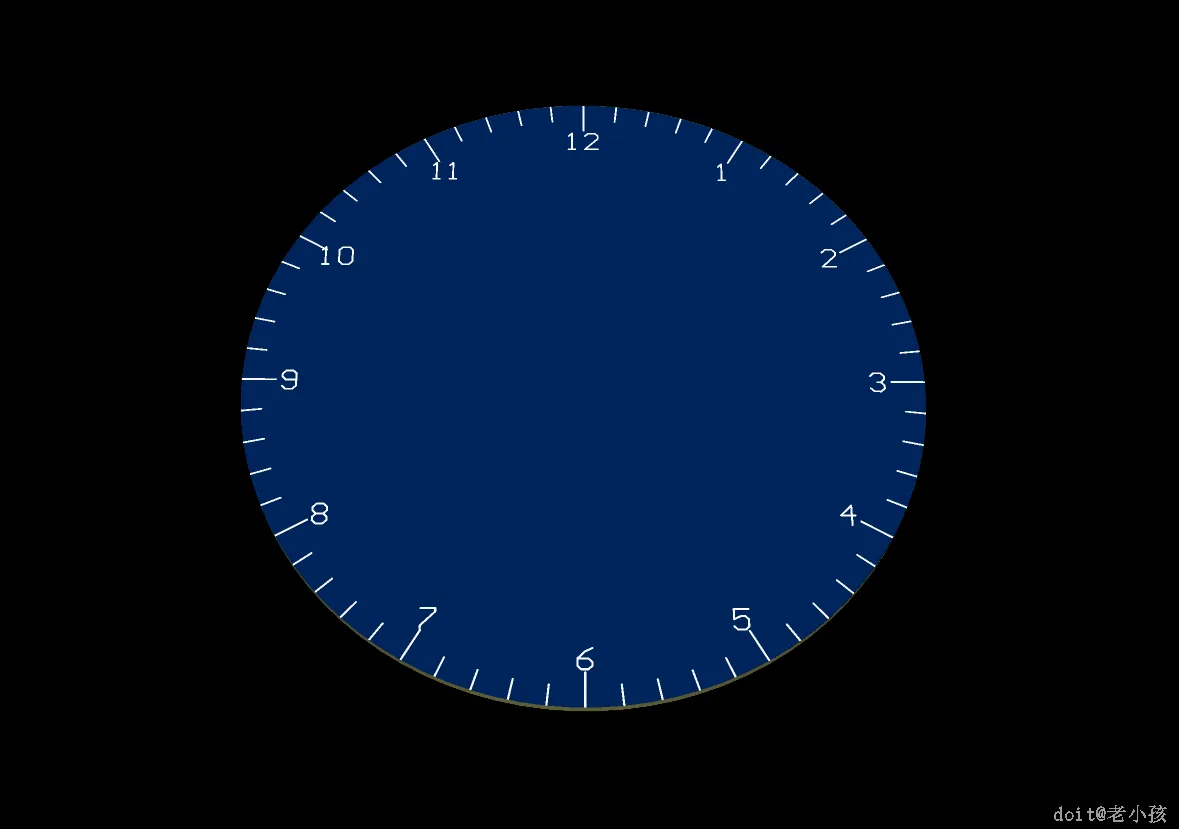

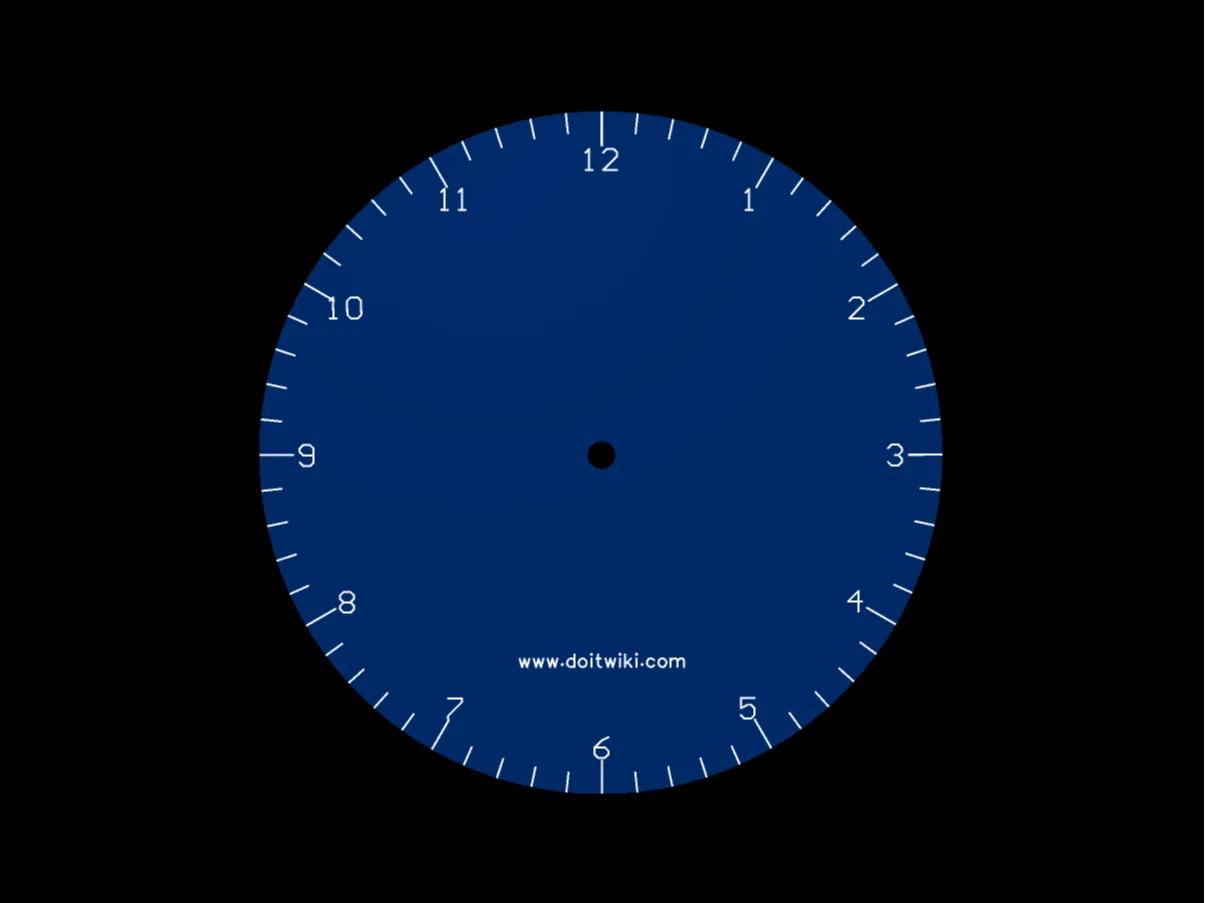

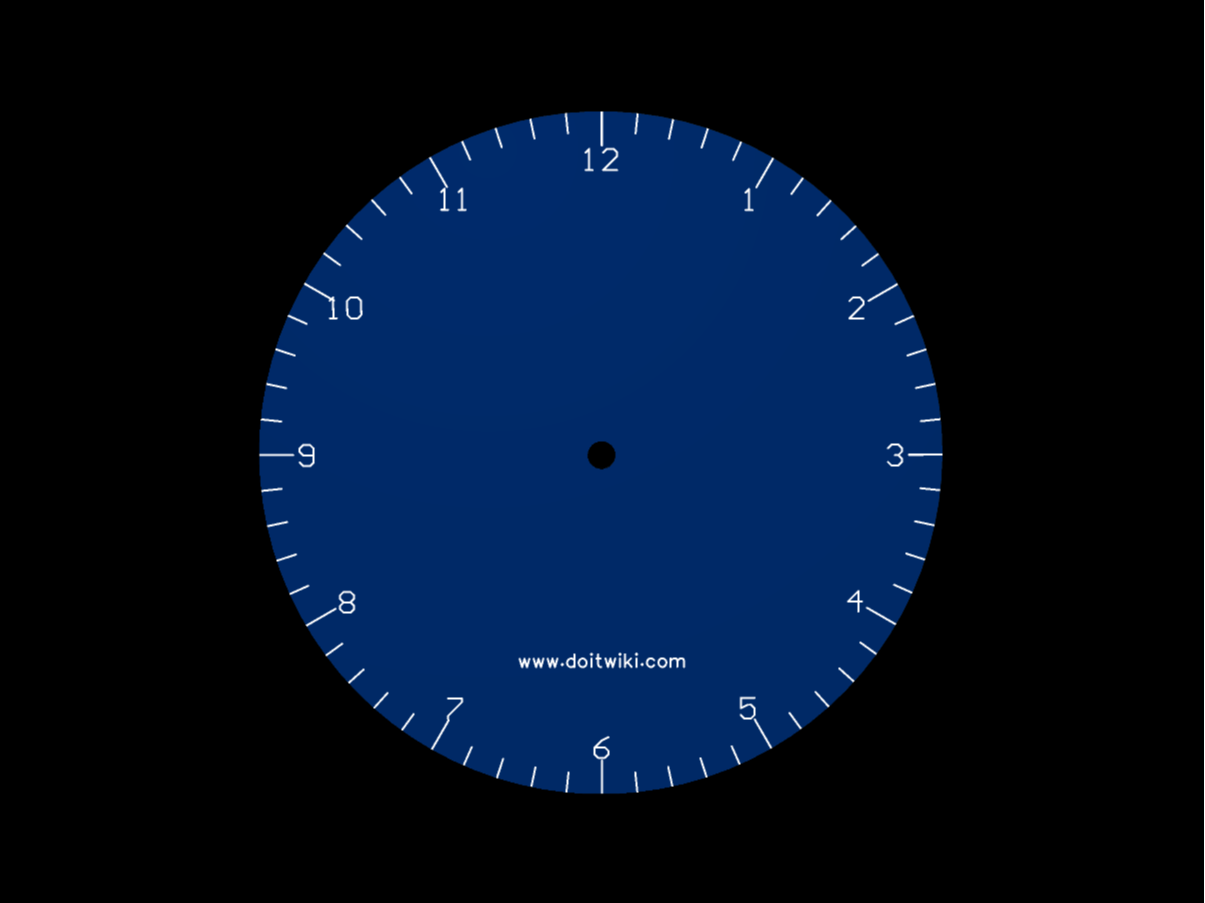

点击工具栏中的3D图标，你还可以设置它的颜色。
