为你的项目设计一个精美的 GUI

用户体验在很大程度上决定了一个项目的成功程度。一个好的UI可以给人一个好的用户体验。

自从智能手机问世以来，用户熟悉了花哨的GUI。大多数最终用户现在都希望有一个好的 GUI，即使是一个小的简单项目。

相比之下，从头开始设计 GUI 非常耗时。我们需要一些工具来帮助简化工作。

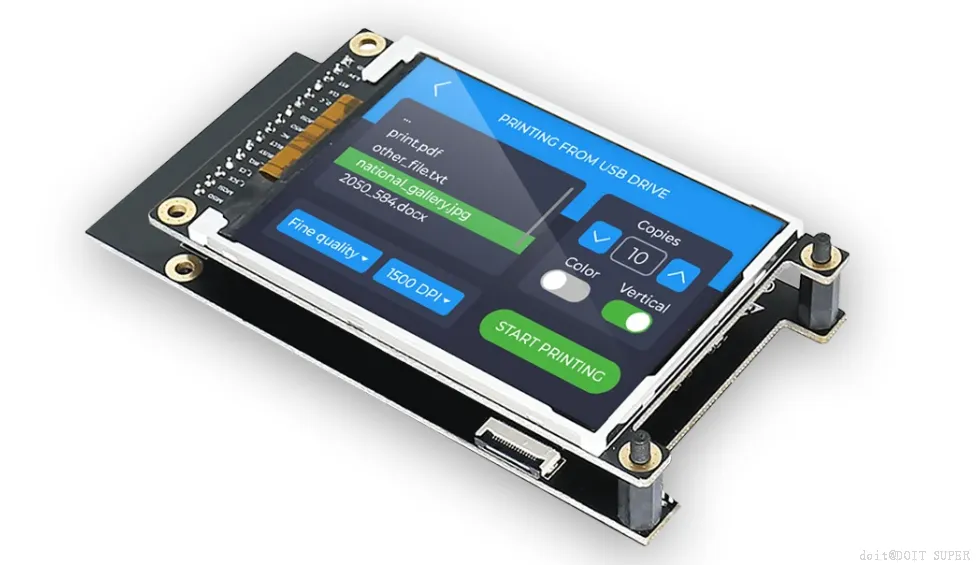

LVGL 是一个很好的图形库，可以轻松制作花哨的 GUI。它有助于操作如何绘制每个小部件，如何在非常有限的资源下有效地管理绘制缓冲区，处理用户交互，动画计时等。但是如果从头开始编写代码，它仍然有一个学习曲线。

幸运的是，它有一个免费供个人使用的工具，称为 SquareLine Studio。它减少了所需的大量编码。换句话说，它可以帮助您在绘制设计后生成所有 GUI 初始代码。

Arduino IDE集成电路

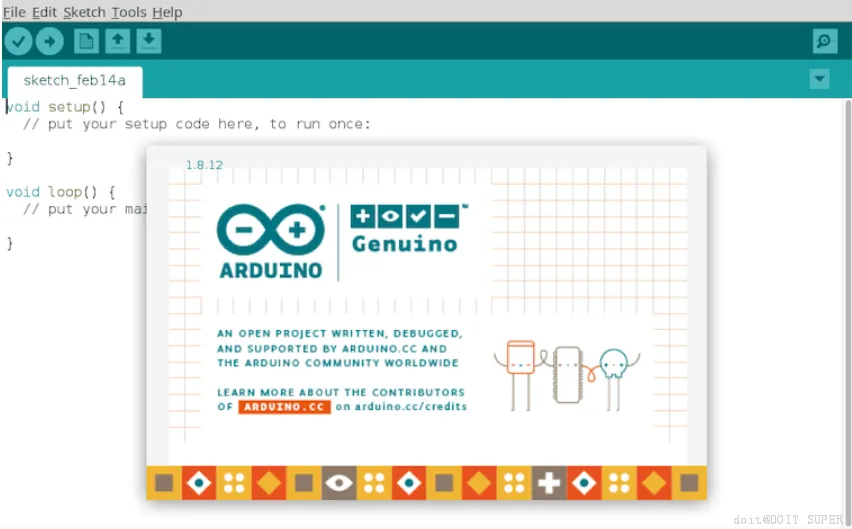

下载并安装Arduino IDE最新的1.x版本（如果尚未）：

https://www.arduino.cc/en/software

Arduino-ESP32 （可选）

按照安装步骤添加 Arduino-ESP32 支持（如果尚未）：

https://docs.espressif.com/projects/arduino-esp32/en/latest/installing.html

Arduino-Pico（可选）

按照安装步骤添加Arduino-Pico支持（如果尚未）：

https://github.com/earlephilhower/arduino-pico

Arduino_GFX图书馆

通过选择“工具”菜单 ->“管理器库...”打开 Arduino IDE 库管理器。搜索“GFX for various displays”，然后按“安装”按钮。

你可以参考我的以前的指导有关Arduino_GFX的更多信息。

LVGL图书馆

通过选择“工具”菜单 ->“管理器库...”打开 Arduino IDE 库管理器。搜索“lvgl”，选择“lvgl”，然后按“安装”按钮。

安装LVGL库后，需要进行一些配置：

1.浏览到Arduino IDE库文件夹

2.将 libraries/lvgl/lv_conf_template.h 复制到 libraries/lv_conf.h

3.In lv_conf.h 在第 15 行左右，通过将 0 更改为 1 来启用配置文件：

#if 1

4.找到“LV_COLOR_DEPTH”并将值设置为16：

#define LV_COLOR_DEPTH 16

5.找到“LV_TICK_CUSTOM”并通过将 0 更改为 1 来启用它：

#define LV_TICK_CUSTOM 1

6.如果使用 SPI 或并行 8 显示，16 位颜色交换字节可以帮助提高性能。找到“LV_COLOR_16_SWAP”并通过将 0 更改为 1 来启用它：

#define LV_COLOR_16_SWAP 1

打开Arduino IDE

选择菜单项：“文件”->“示例”->“GFX for Arduino”->“LVGL”->“LvglHelloWorld”

滚动到Arduino_GFX设置部分，然后按照 Wiki 设置您的显示器

将开发设备连接到计算机，然后按Arduino IDE中的“上传”按钮

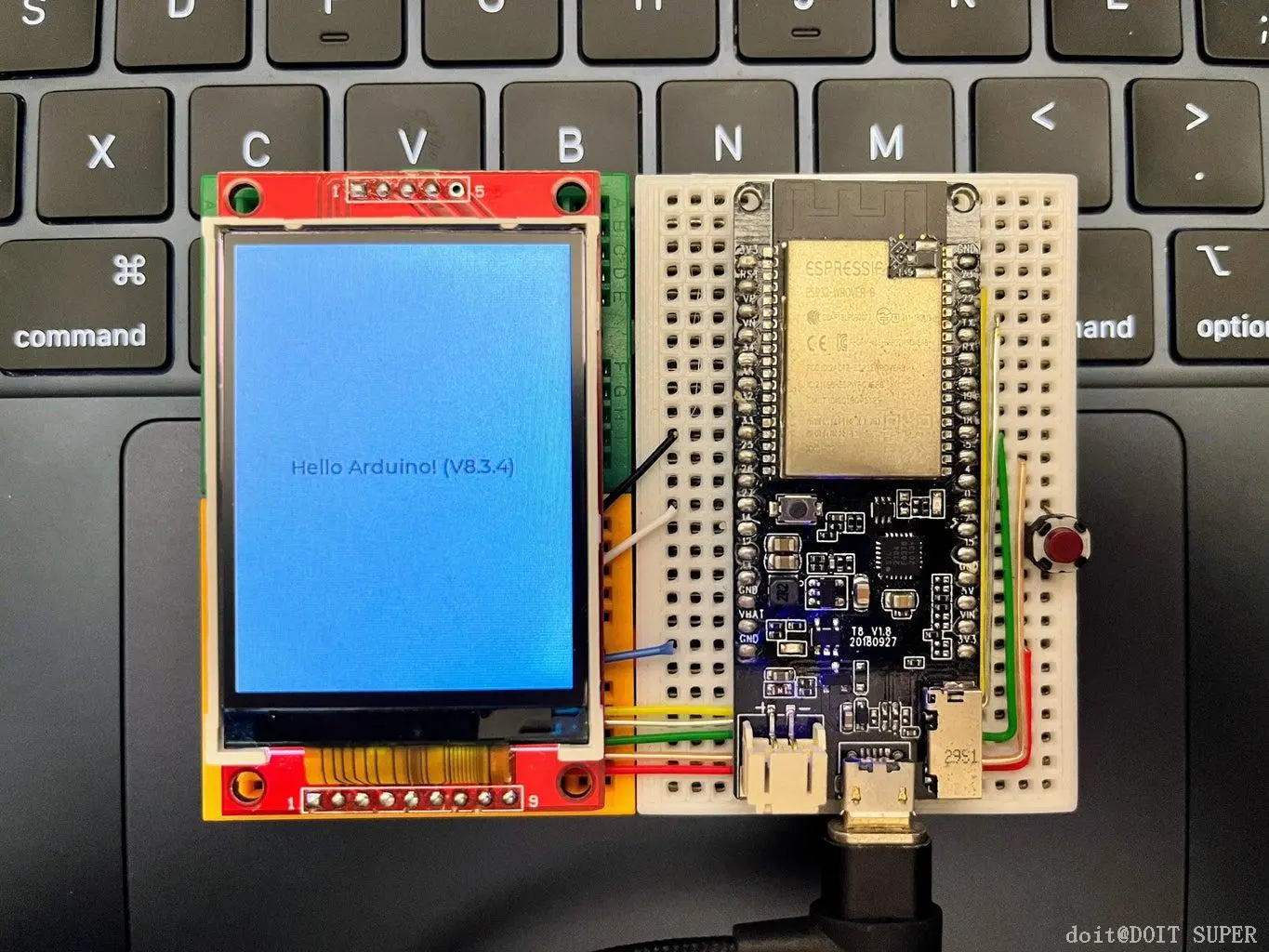

如果一切正常，您可以在中间看到“Hello Arduino”

使用项目名称保存项目，在以下步骤中添加了更多 UI

注意：

中间的文字在LVGL中称为标签，它是由3行代码动态生成的：

/* 创建简单标签 */

lv_obj_t *标签 = lv_label_create（lv_scr_act（））;

lv_label_set_text（标签，“你好Arduino！（V“GFX_STR（LVGL_VERSION_MAJOR）”。GFX_STR（LVGL_VERSION_MINOR）“。GFX_STR（LVGL_VERSION_PATCH） “）”）;

lv_obj_align（标签， LV_ALIGN_CENTER， 0， 0）;

如果您使用 SquareLine Studio 设计 UI，这些代码将由导出函数生成。

经过测试并保存了LVGL Hello World草图，是时候设计GUI了。从简单开始，我将使用一个小型面包板项目来演示设计过程。

首先，您需要在以下位置下载并安装SquareLine Studio：

https://squareline.io/downloads

安装后，您需要为第一次运行填写一些注册。

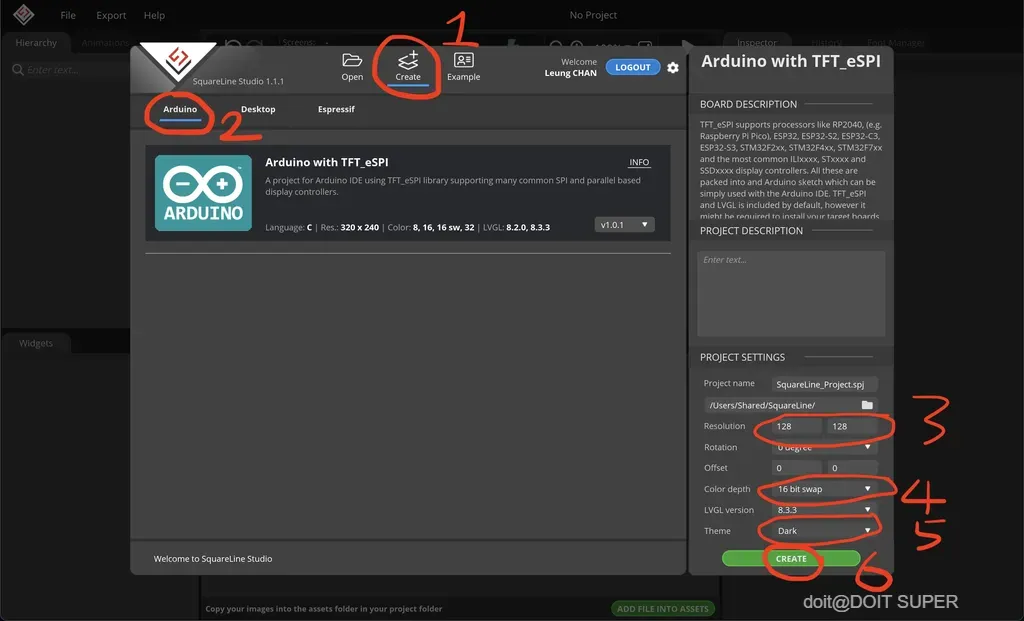

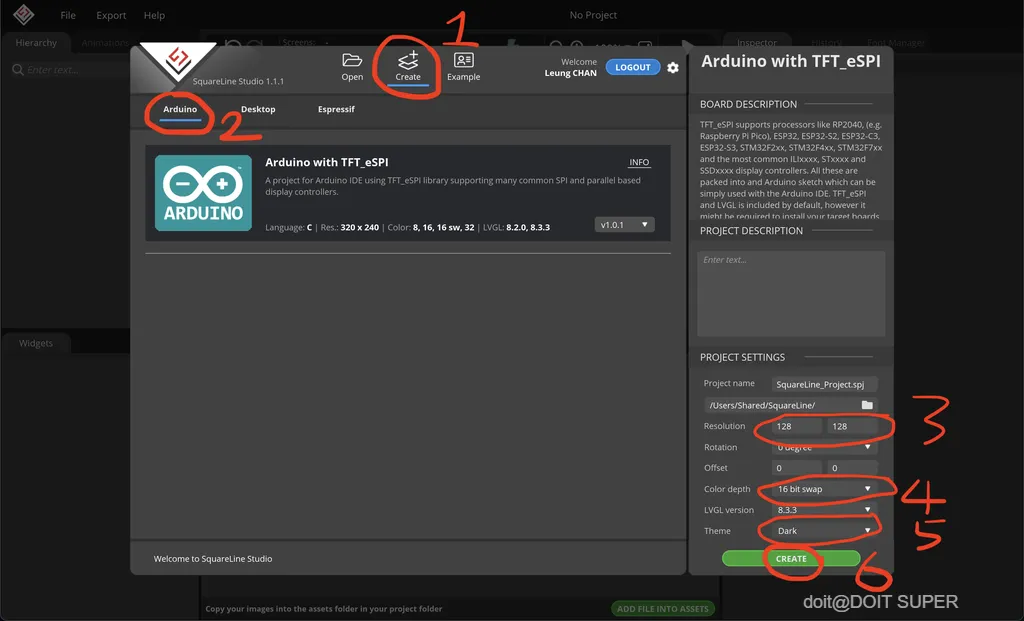

打开 SquareLine Studio

1. 选择“创建”
2. 选择“Arduino”
3. 填写您的屏幕分辨率
4. 颜色深度选择“16位”或“16位交换”取决于lv_conf.h中的“LV_COLOR_16_SWAP”设置
5. 为您的项目风格选择主题
6. 按创建按钮

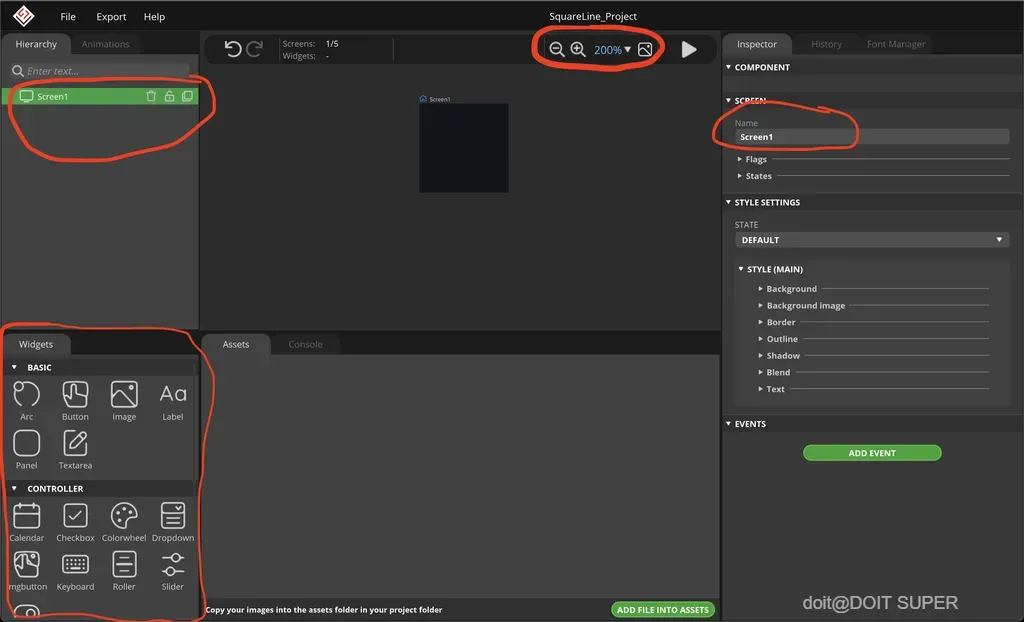

中间有一个黑色方框。这是您设计的第一个屏幕。您可以在上方的栏目中调整缩放级别。

左侧上方列出了您正在使用的所有对象。一开始这里只有一个对象，即 Screen1。稍后您可以添加更多对象。下方列出了您可以添加到设计中的各种对象。

在右侧，您可以更改所选对象的参数。

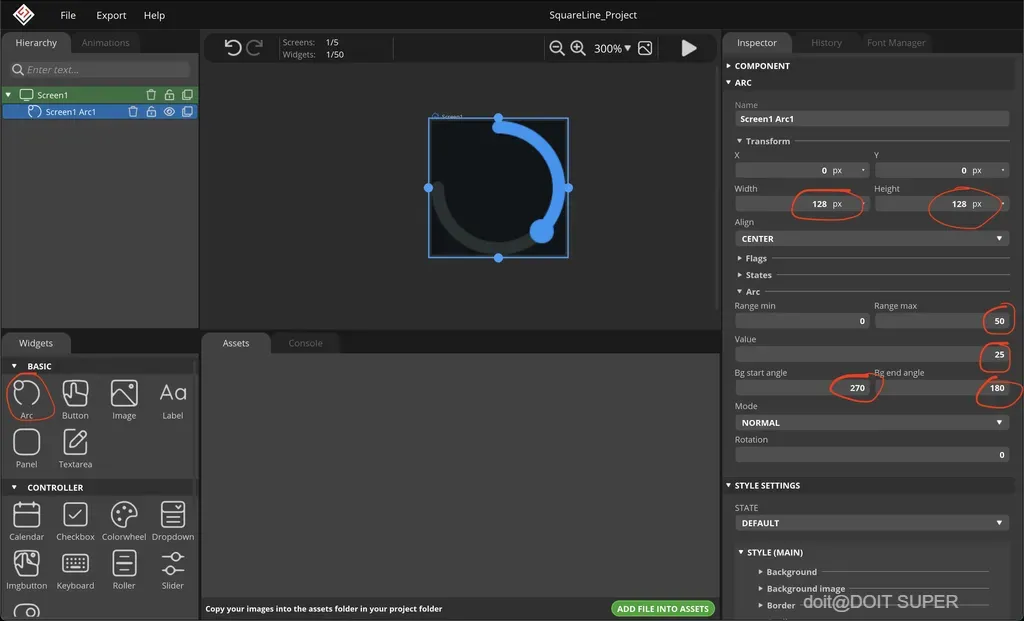

让我们将第一个对象添加到屏幕上：

1. 选择弧形小部件
2. 弧形对象插入到屏幕并选择
3. 在右侧选择调整一些参数：
4. 宽度：128 像素
5. 高度：128 像素
6. 最大范围：50
7. 值：25
8. 背景起始角度：270
9. Bg端角度：180

对于每个参数的变化，你都可以看到弧线发生相应的变化。

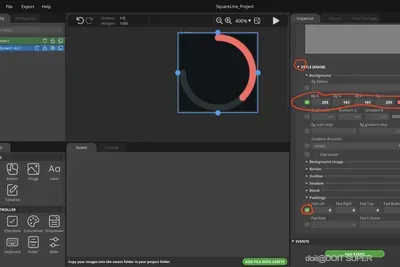

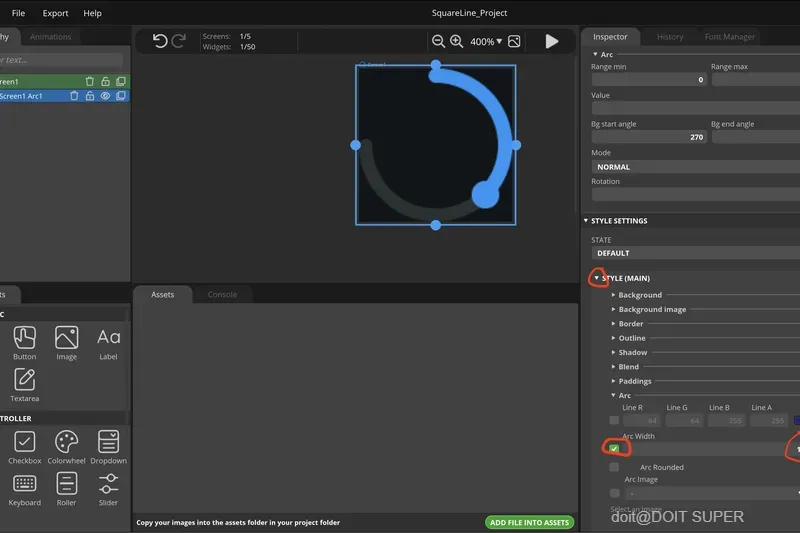

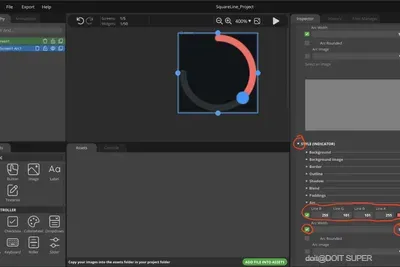

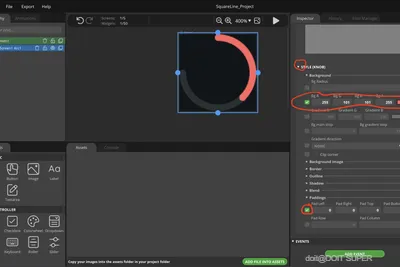

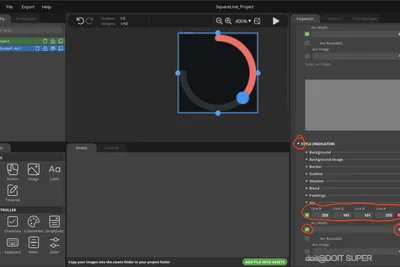

继续选中圆弧对象，展开每个子部分，即可在右下角看到更多样式设置。按照屏幕截图更改设置，并在屏幕上查看效果。

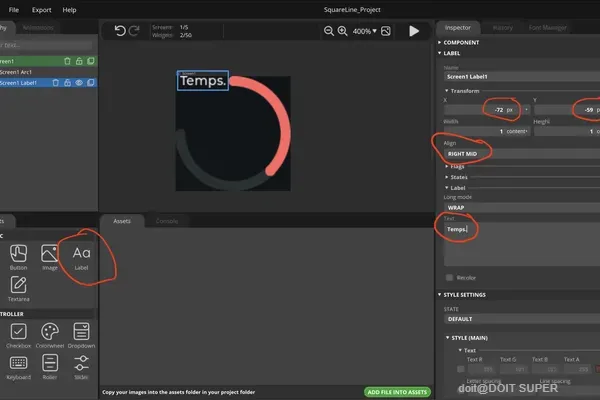

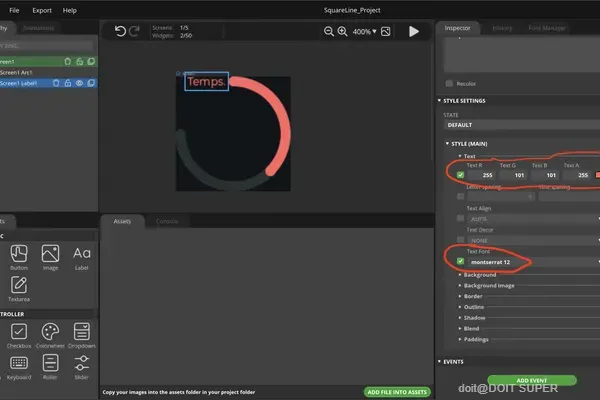

选择“标签”小部件，为弧形对象添加标签。按照屏幕截图更改设置，并在屏幕上查看效果。

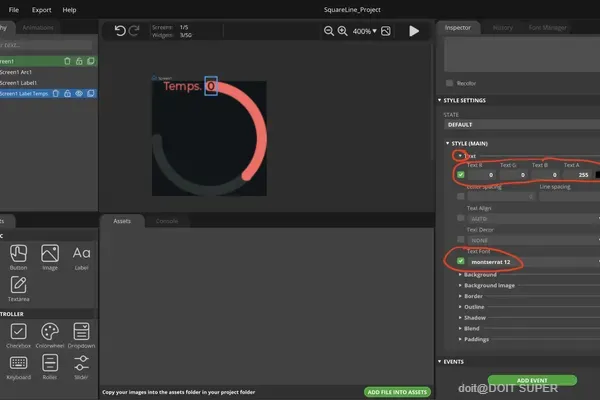

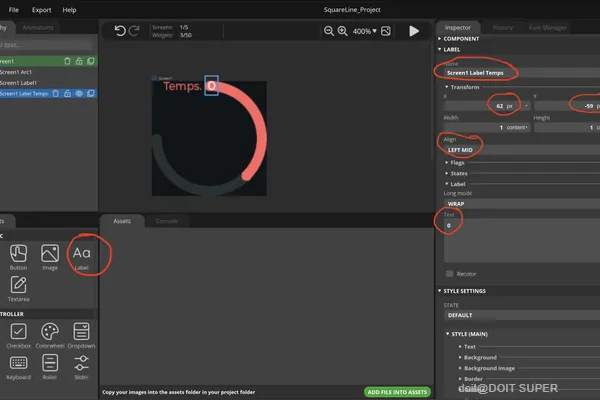

值标签也是一个普通的标签，但标签文本会在程序运行时发生变化。因此，为了便于阅读，需要一个有意义的名称。如果名称设置为“Screen1 Label Temps”，则程序中的对象指针名称将是“ui_Screen1_Label_Temps”。只需在开头添加“ui_”，并将所有空格替换为下划线即可。

按照屏幕截图更改设置并在屏幕上查看效果。

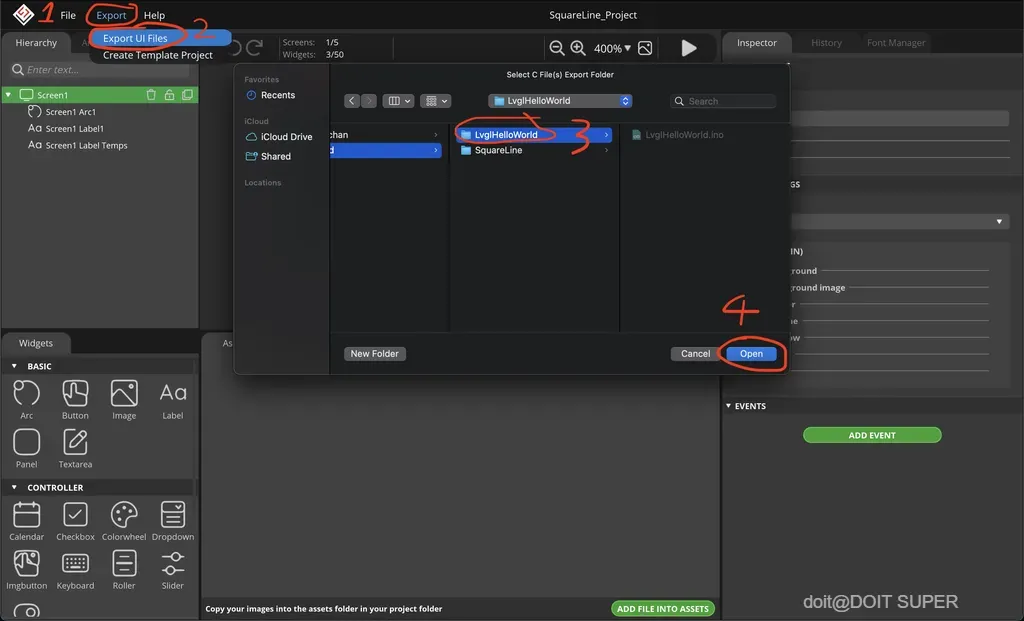

好的，现在已经在第一个屏幕中添加了 3 个对象。让我们尝试将设计导出到 Arduino 项目：

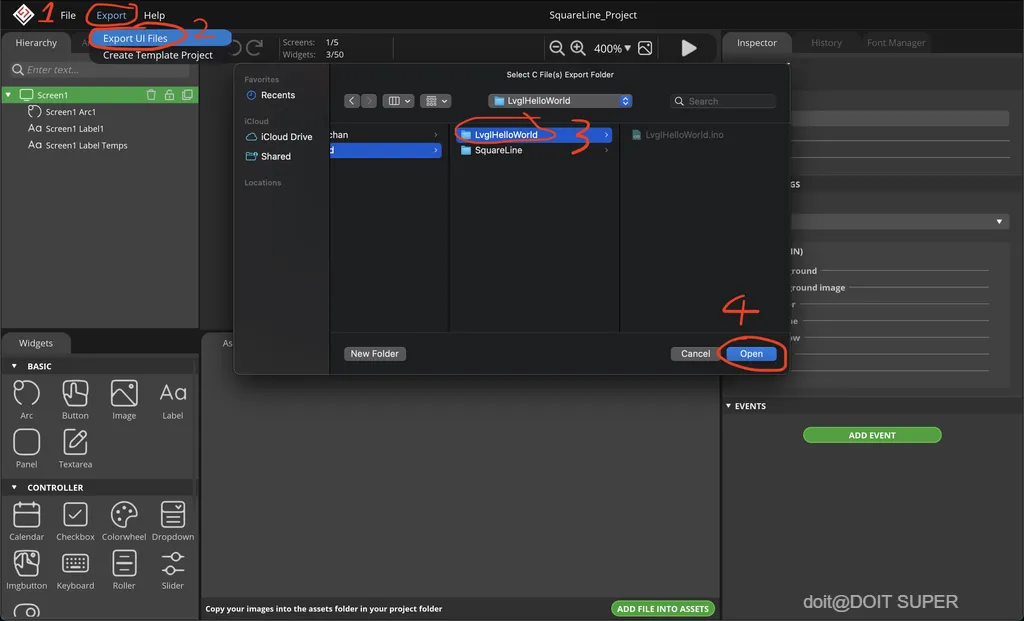

1. 选择“导出”菜单 -> “导出 UI 文件”
2. 浏览到之前保存的 LVGL hello world sketch 文件夹
3. 按“打开”按钮
4. 所有设计对象导出到草图文件夹

在 Arduino IDE 中打开草图。您可以看到从 SquareLine Studio 导出的 4 个源文件。

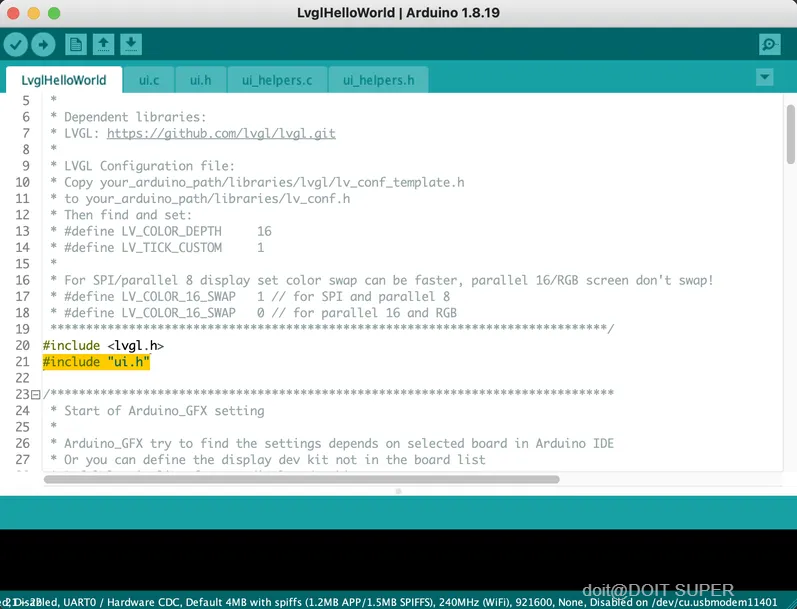

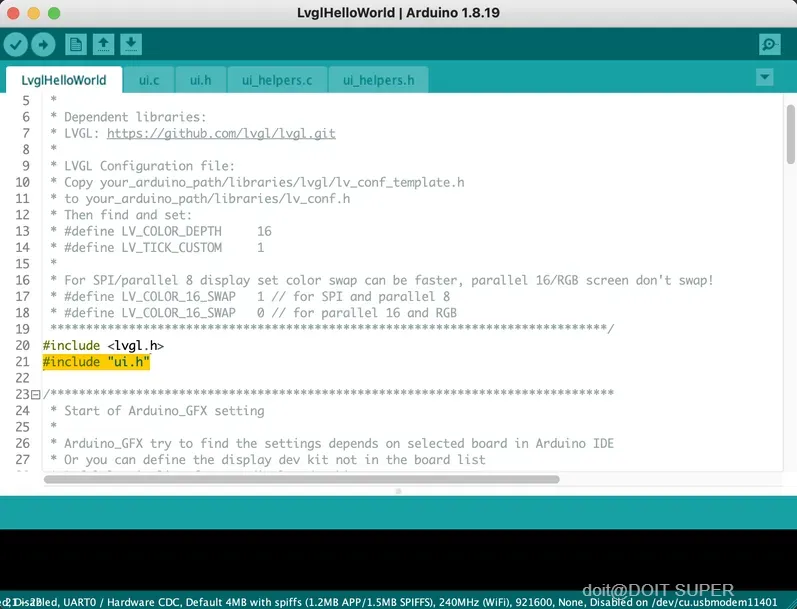

在#include <lvgl.h> 下面附加#include "ui.h"：

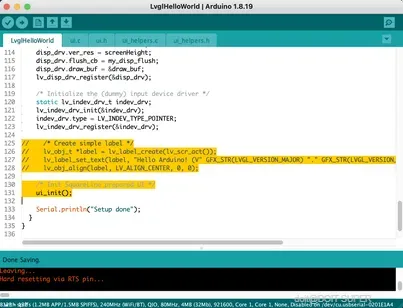

在 Sketch 的 ino 文件中搜索“/* Create simple label */”，并注释掉标签代码。然后在下面添加“ui_init();”：

然后按上传，您就可以看到显示屏显示设计屏幕。

下一步是学习如何在自定义代码中更新对象。

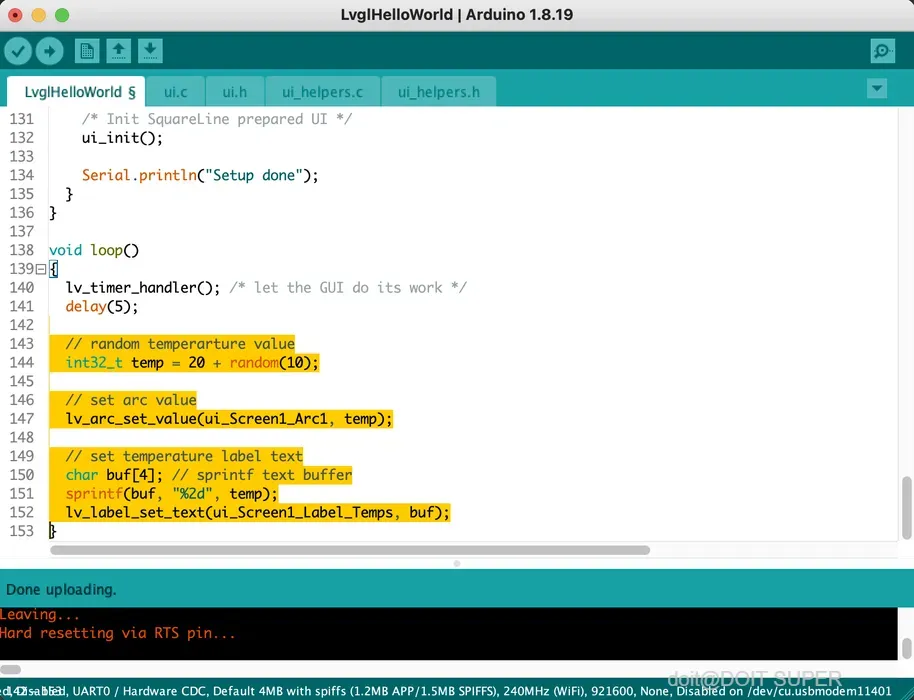

在 loop() 函数中，首先随机一个温度值：

然后将值设置为弧对象：

将值赋给标签需要更多步骤。标签对象需要字符串值，但温度是数字。首先，我们需要将数字转换为字符串：

然后再次按上传，就可以看到弧线和标签不断变化。

參考文獻：

https://docs.lvgl.io/8.3/widgets/core/arc.html

https://cplusplus.com/reference/cstdio/sprintf/

设计是一项耗时的工作，但如果每个人都喜欢你的项目，那就值得了。

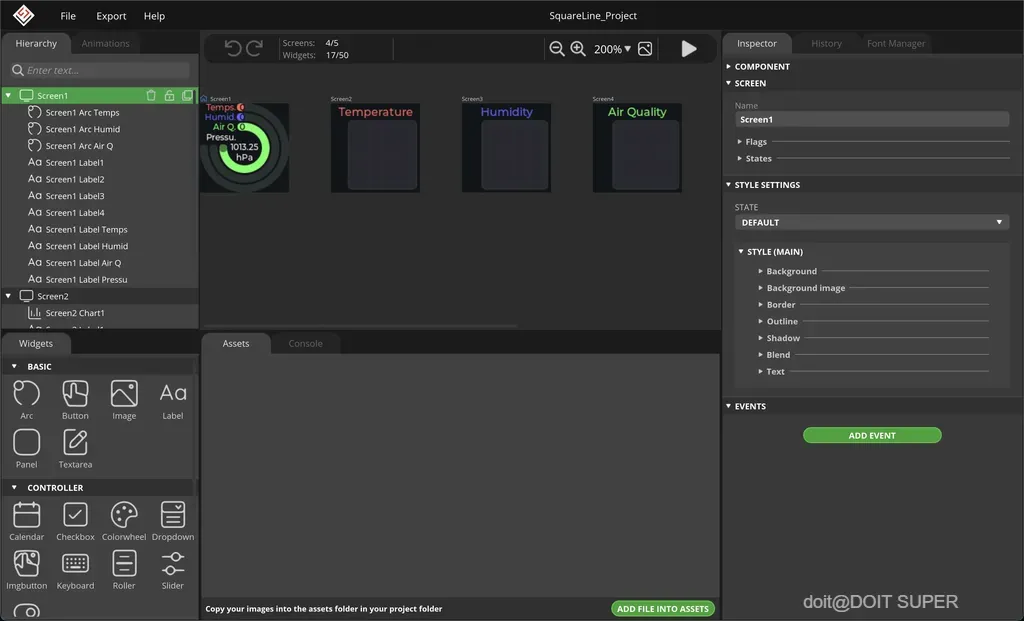

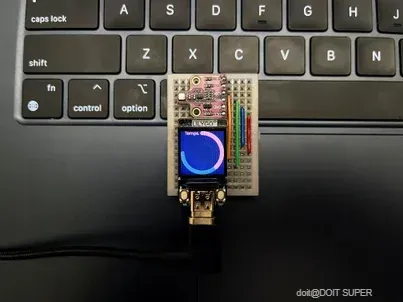

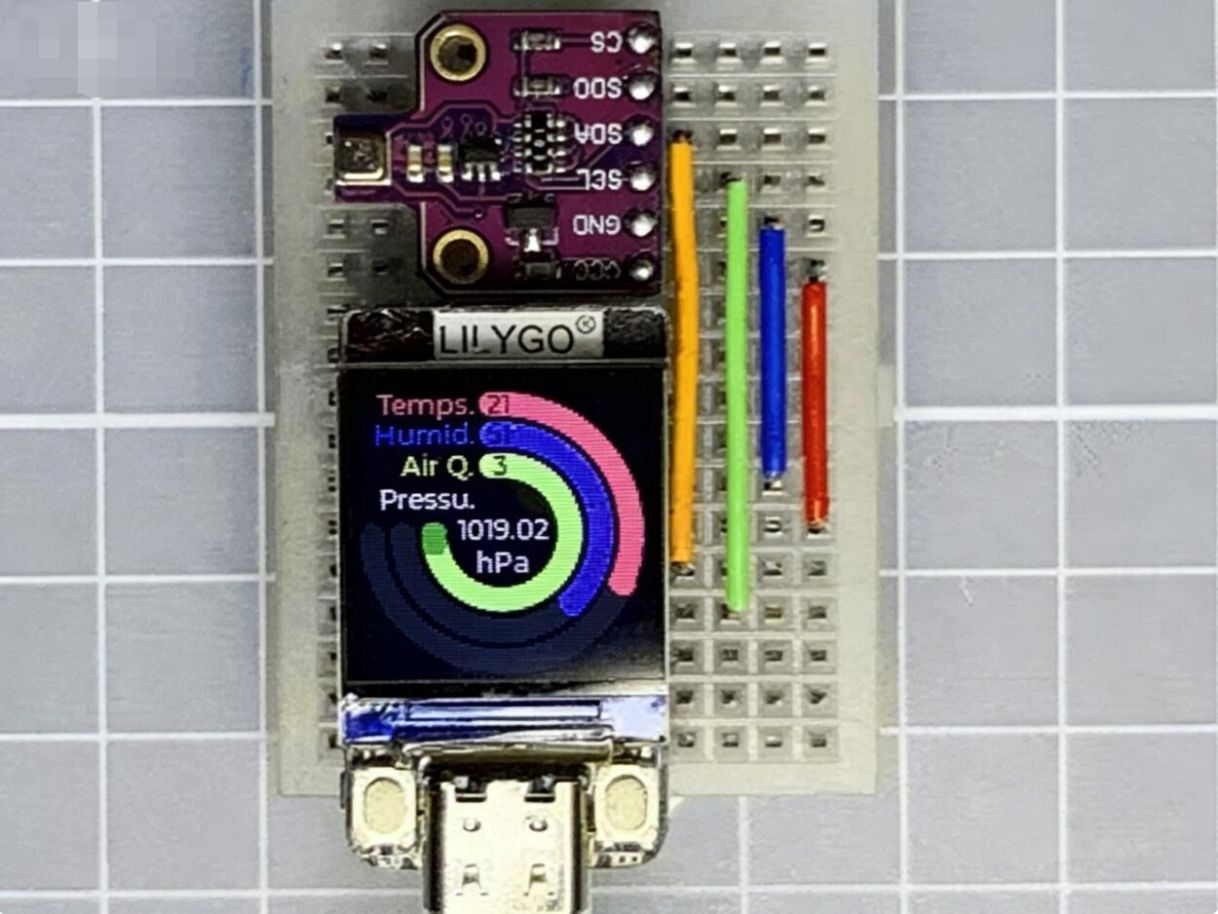

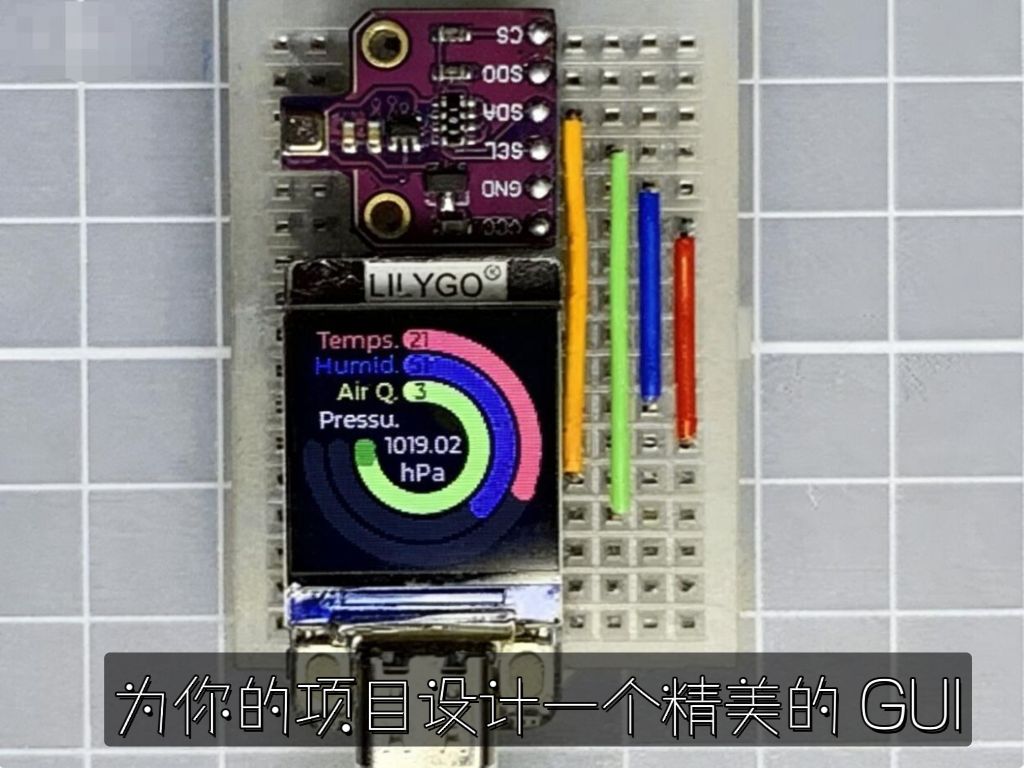

本项目以 BME680 传感器读数为例。BME680 可以感知温度、湿度、气压和空气质量。因此，主屏幕显示 4 个实时传感器值及其对应的弧形数值条。温度、湿度和空气质量会随时间变化，因此另外 3 个屏幕分别显示图表，以呈现随时间变化的数值。

自己编写对象过渡动画是一个痛苦的加入，计算过渡、时间控制、推文位置和把所有东西放在一起......等。所有的东西都在非常有限的 MCU 资源中工作。

在 LVGL 中，所有的事情都由框架处理。您只需调用动画命令即可：

lv_scr_load_anim（ui_Screen2， LV_SCR_LOAD_ANIM_MOVE_RIGHT， SCR_LOAD_ANIM_TIME， 0， 假）;

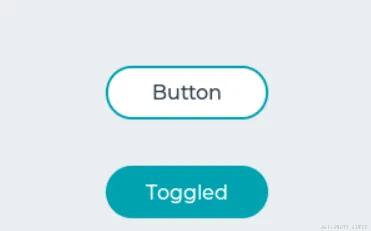

2个按钮设计，用于切换屏幕。添加了 2 个处理屏幕过渡的功能：

无效 left_btn_pressed（） {

if （（millis（） - last_pressed） >= SCR_LOAD_ANIM_TIME） {

开关（current_screen） {

案例1：

lv_scr_load_anim（ui_Screen4， LV_SCR_LOAD_ANIM_MOVE_RIGHT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 4;

破;

案例2：

lv_scr_load_anim（ui_Screen1， LV_SCR_LOAD_ANIM_MOVE_RIGHT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 1;

破;

案例3：

lv_scr_load_anim（ui_Screen2， LV_SCR_LOAD_ANIM_MOVE_RIGHT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 2;

破;

违约：

lv_scr_load_anim（ui_Screen3， LV_SCR_LOAD_ANIM_MOVE_RIGHT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 3;

破;

}

last_pressed = 毫（）;

}

}

无效 right_btn_pressed（） {

if （（millis（） - last_pressed） >= SCR_LOAD_ANIM_TIME） {

开关（current_screen） {

案例1：

lv_scr_load_anim（ui_Screen2， LV_SCR_LOAD_ANIM_MOVE_LEFT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 2;

破;

案例2：

lv_scr_load_anim（ui_Screen3， LV_SCR_LOAD_ANIM_MOVE_LEFT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 3;

破;

案例3：

lv_scr_load_anim（ui_Screen4， LV_SCR_LOAD_ANIM_MOVE_LEFT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 4;

破;

违约：

lv_scr_load_anim（ui_Screen1， LV_SCR_LOAD_ANIM_MOVE_LEFT， SCR_LOAD_ANIM_TIME， 0， 假）;

current_screen = 1;

破;

}

last_pressed = 毫（）;

}

}

然后在 setup（） 函数中 init 按钮 GPIO：

/* 初始化按钮 */

pinMode（LEFT_BTN_PIN， INPUT_PULLUP）;

attachInterrupt（LEFT_BTN_PIN， left_btn_pressed， FALLING）;

pinMode（RIGHT_BTN_PIN， INPUT_PULLUP）;

attachInterrupt（RIGHT_BTN_PIN， right_btn_pressed， FALLING）;

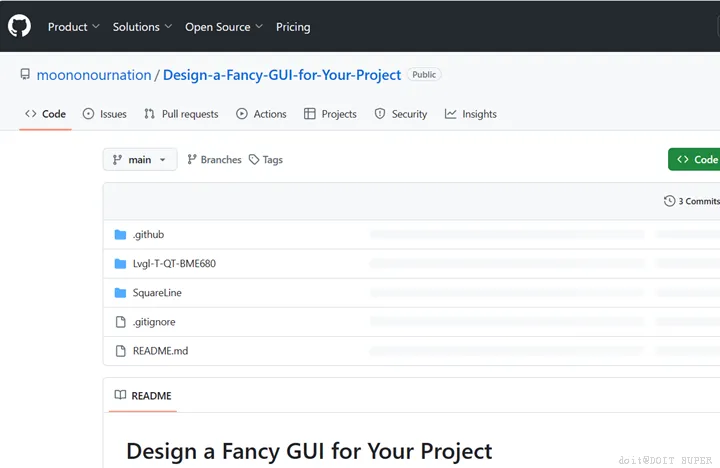

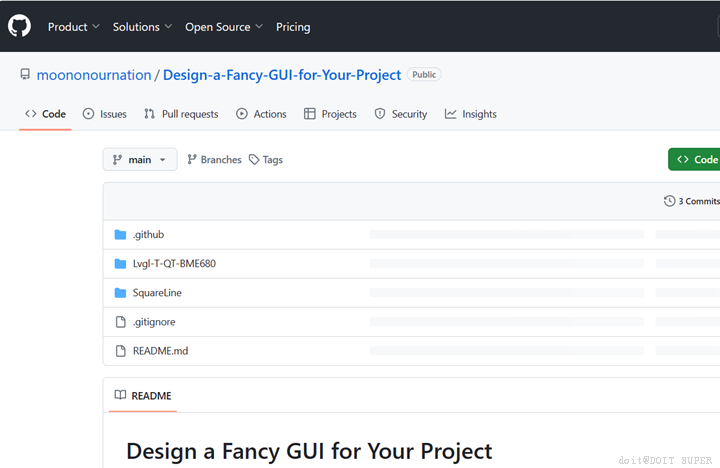

完整的示例源代码可以在 Github 中找到：

https://github.com/moononournation/Design-a-Fancy-GUI-for-Your-Project
