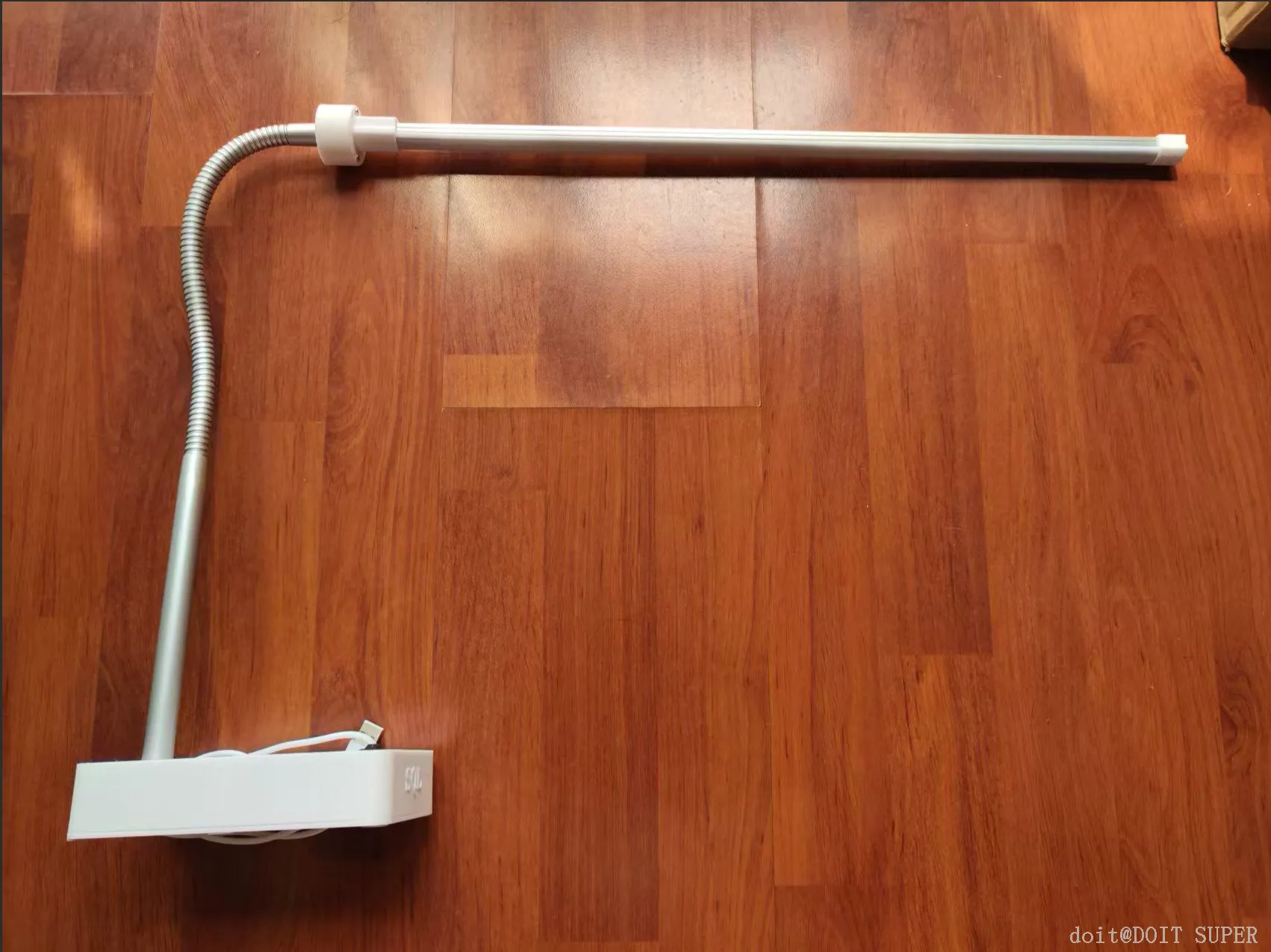

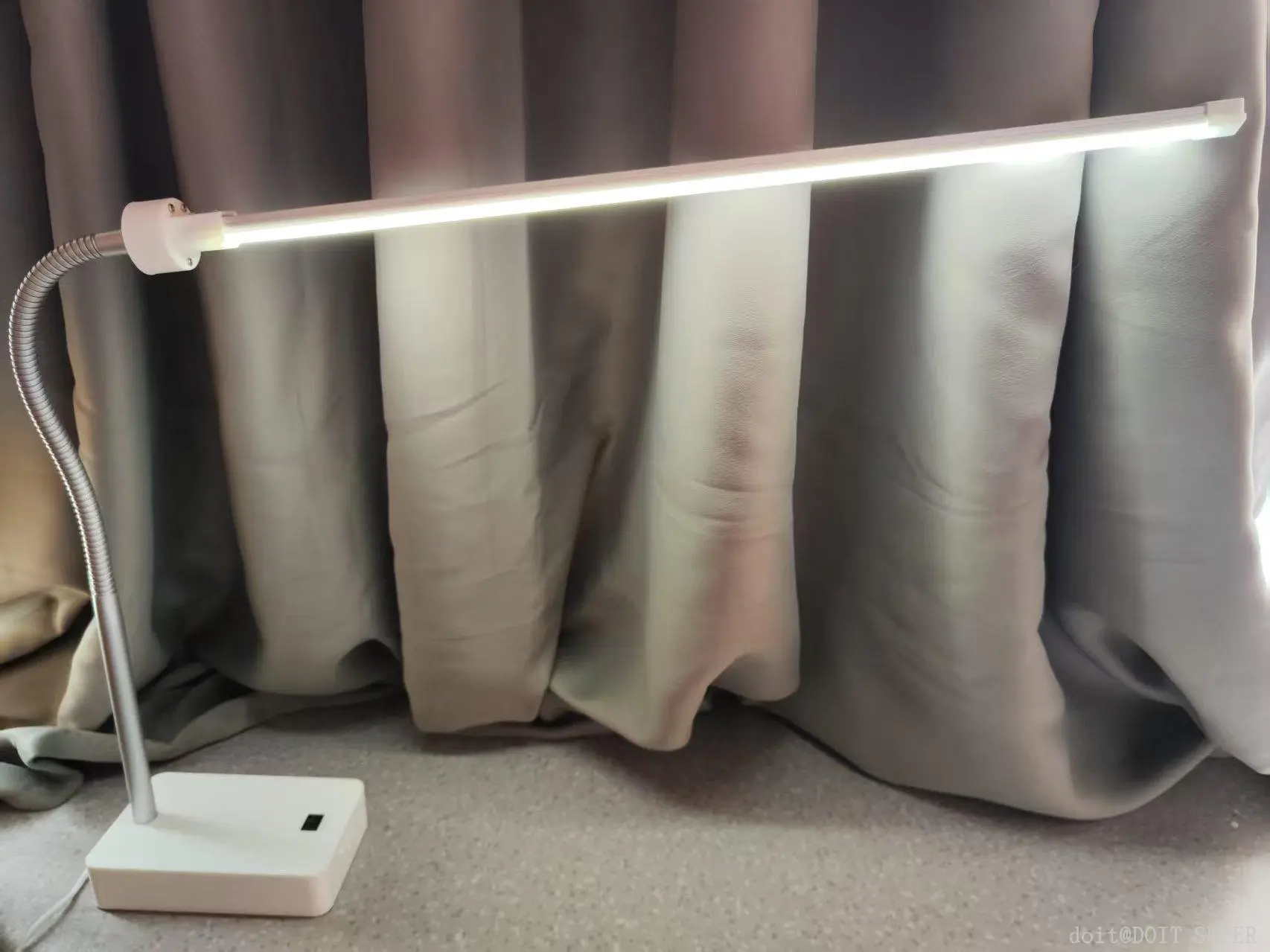

DIY鹅颈管台灯

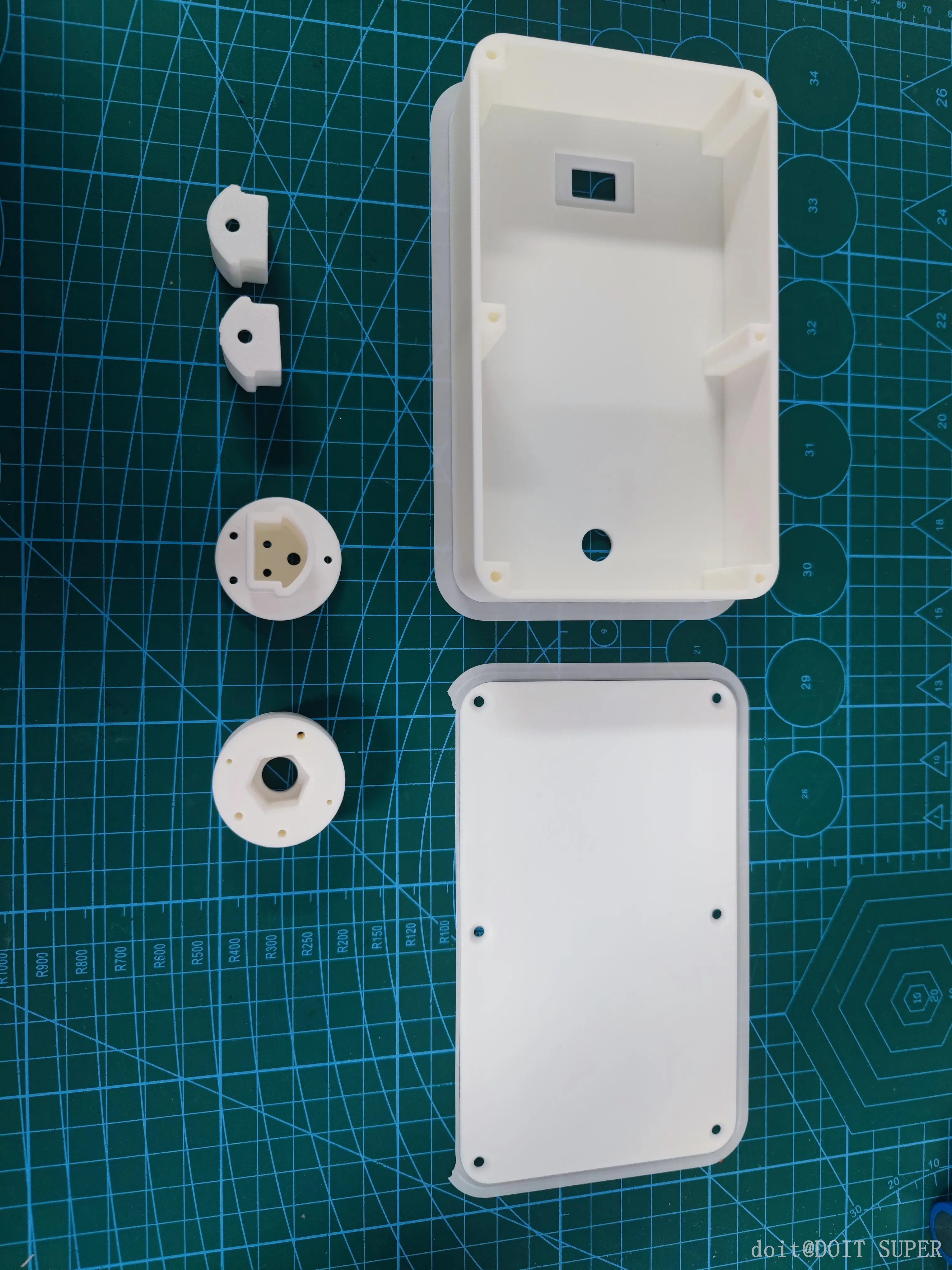

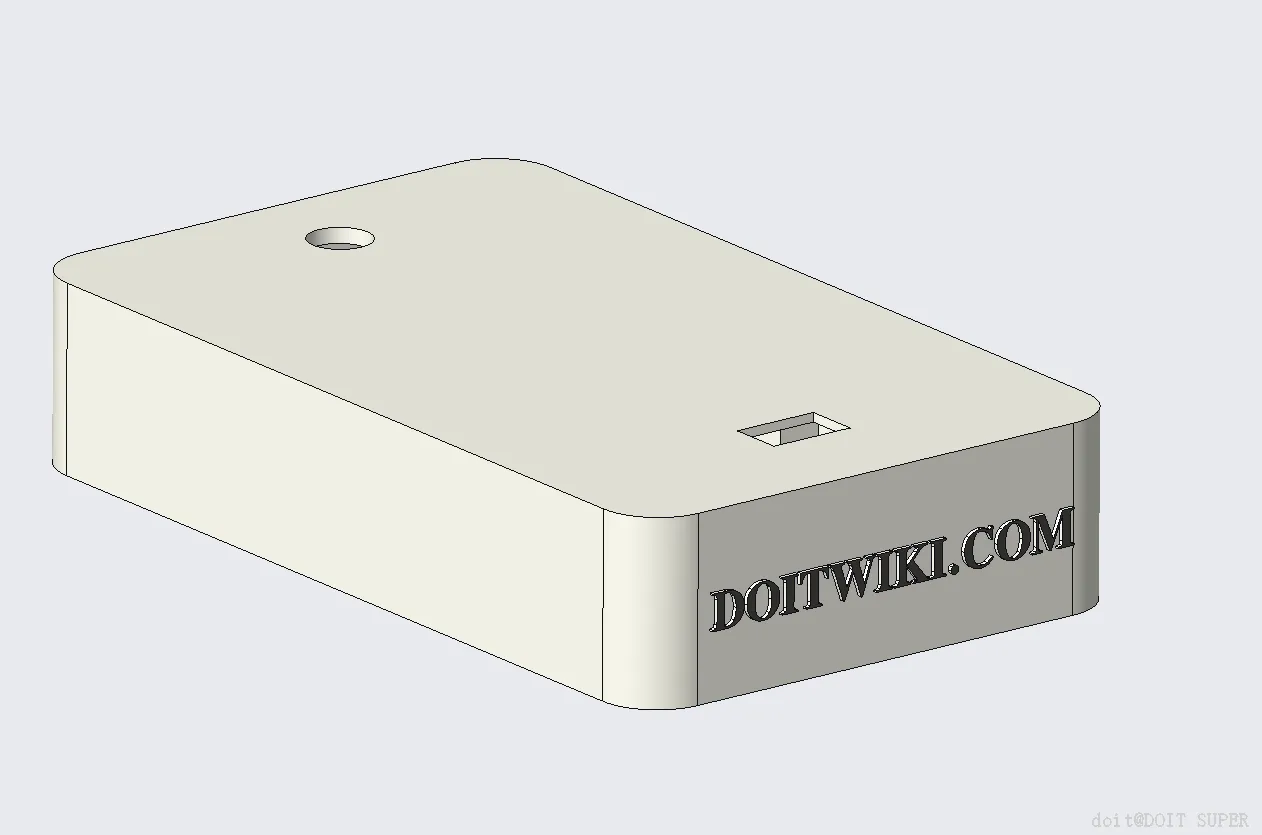

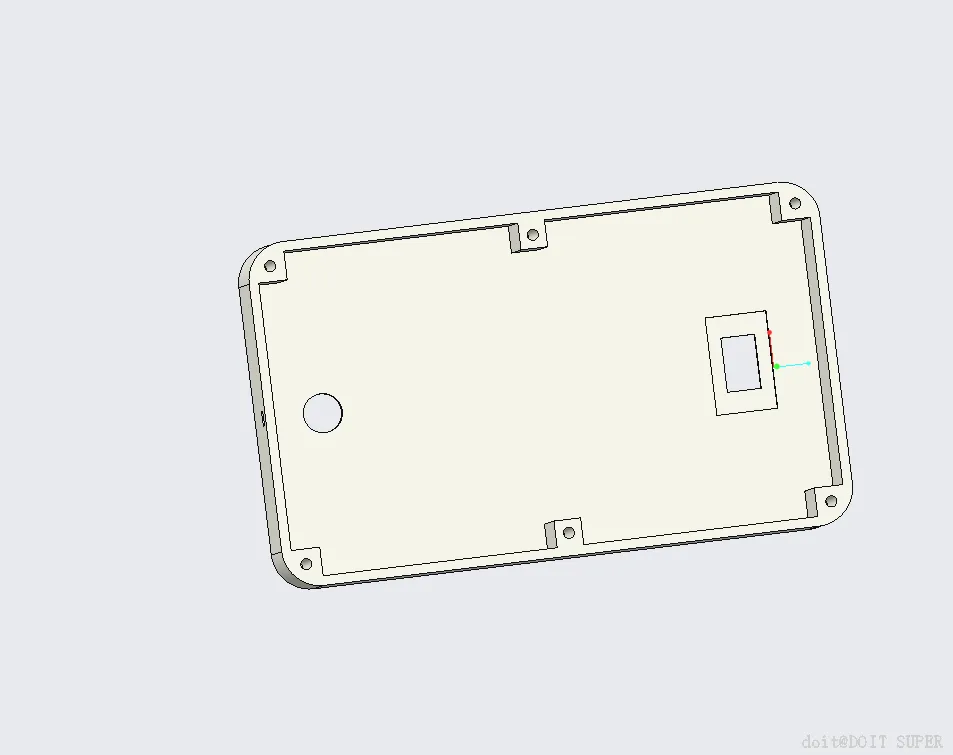

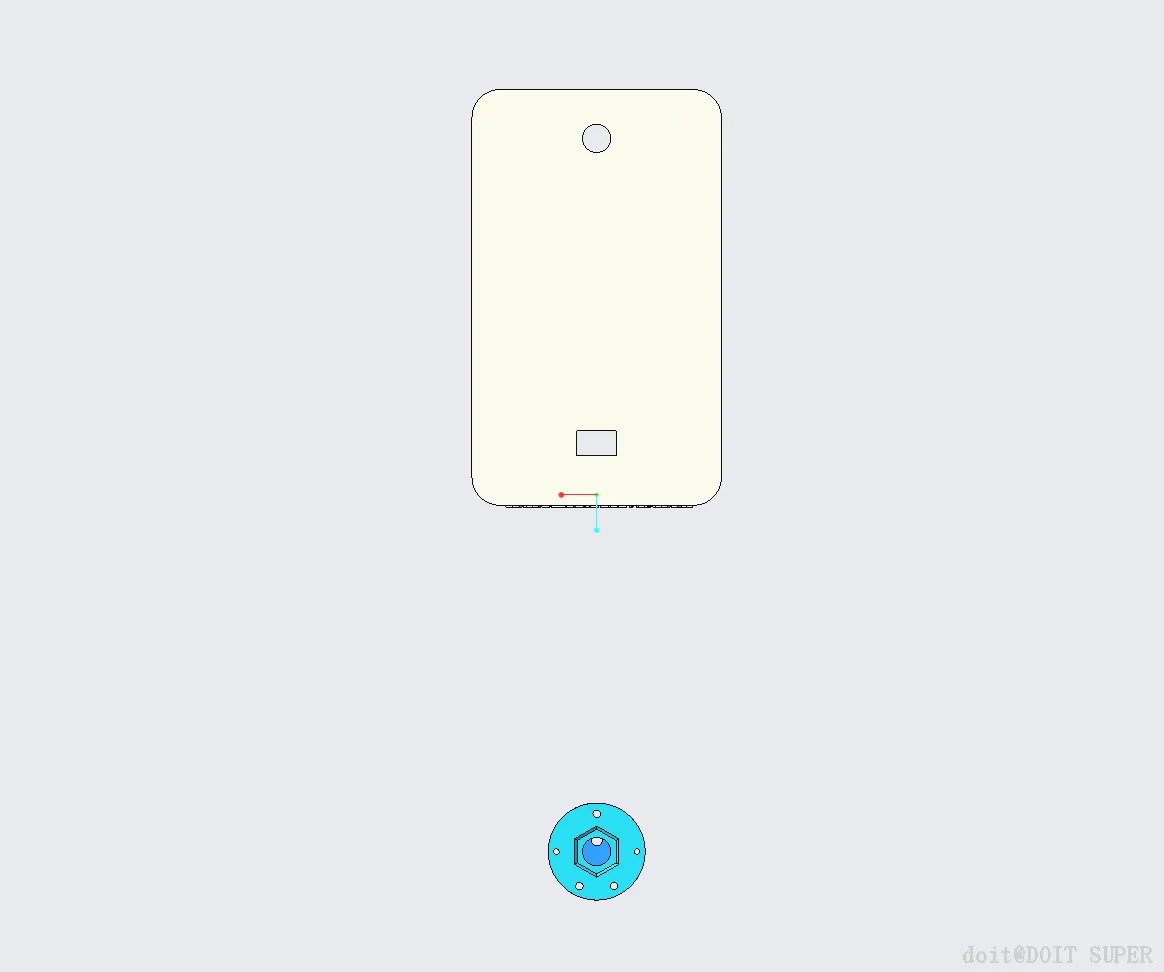

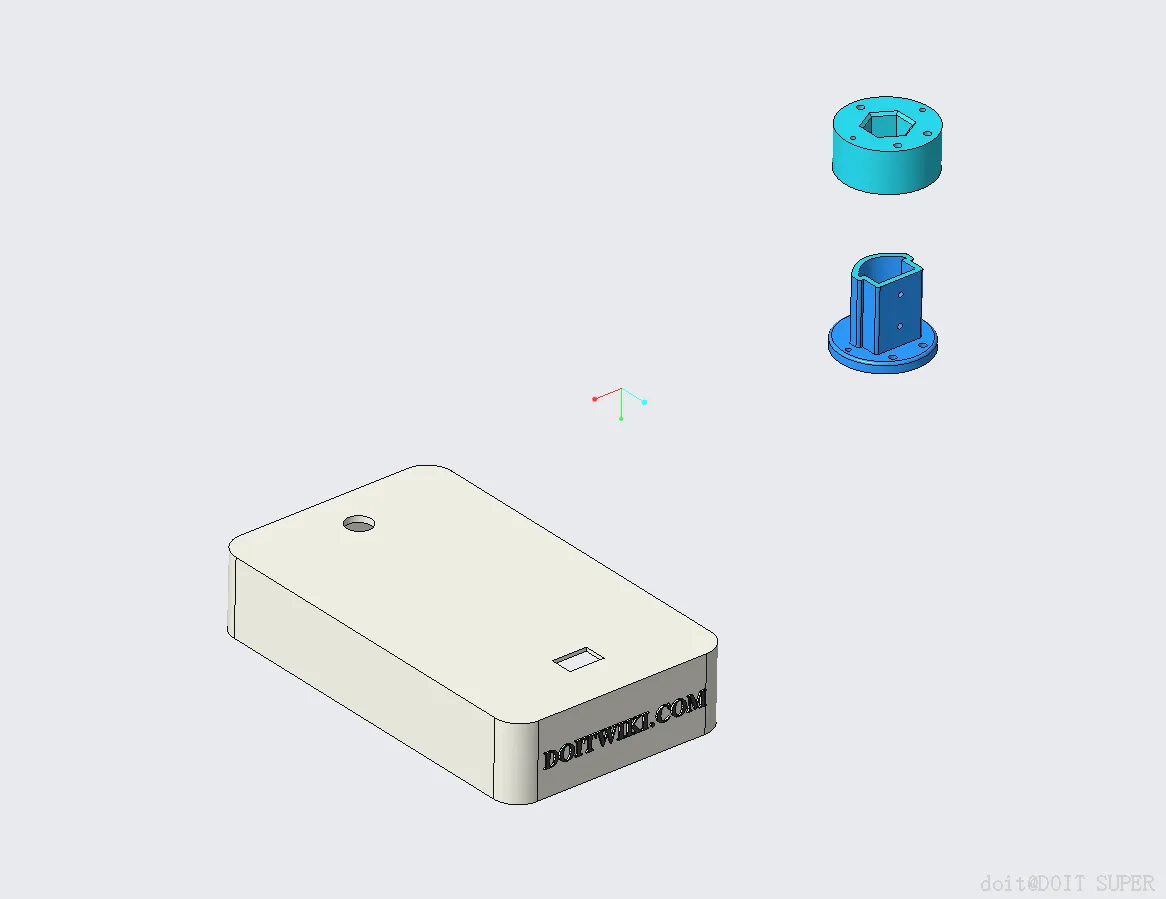

（一）底座模型设计​

1. 尺寸参数：长方形底座尺寸为150*90*30mm，底部预留 46个 φ2.8mm 螺丝孔（均为分布）

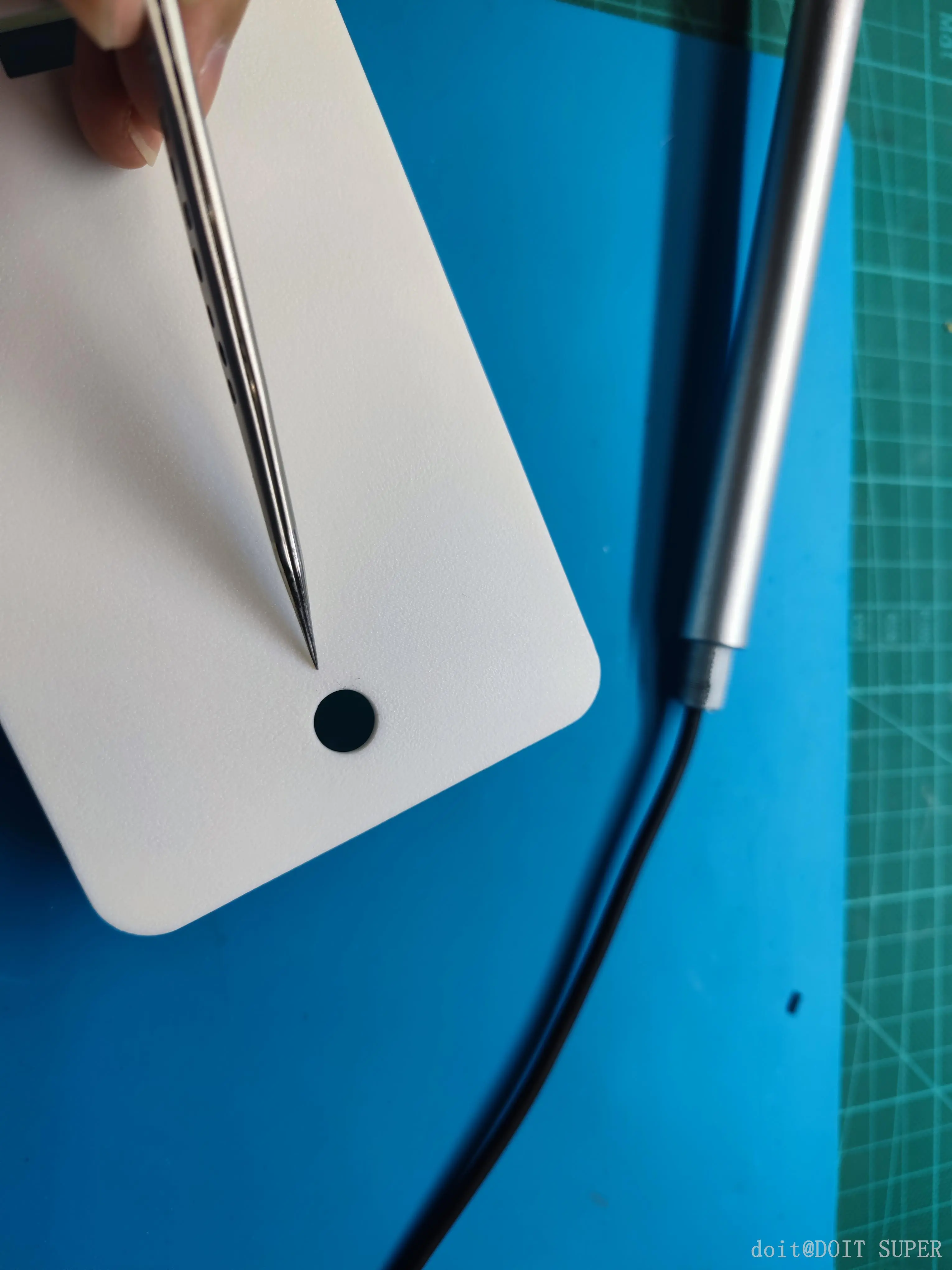

2. 结构细节：底座顶部共计2个孔位。其一是8.2mm鹅颈管的螺丝固定孔位，其二是船型开关的长方形孔位（尺寸是14.2*8.9mm）
3. 减重设计：底座内部做镂空处理（保留 5mm 壁厚），边缘倒 2mm 圆角​

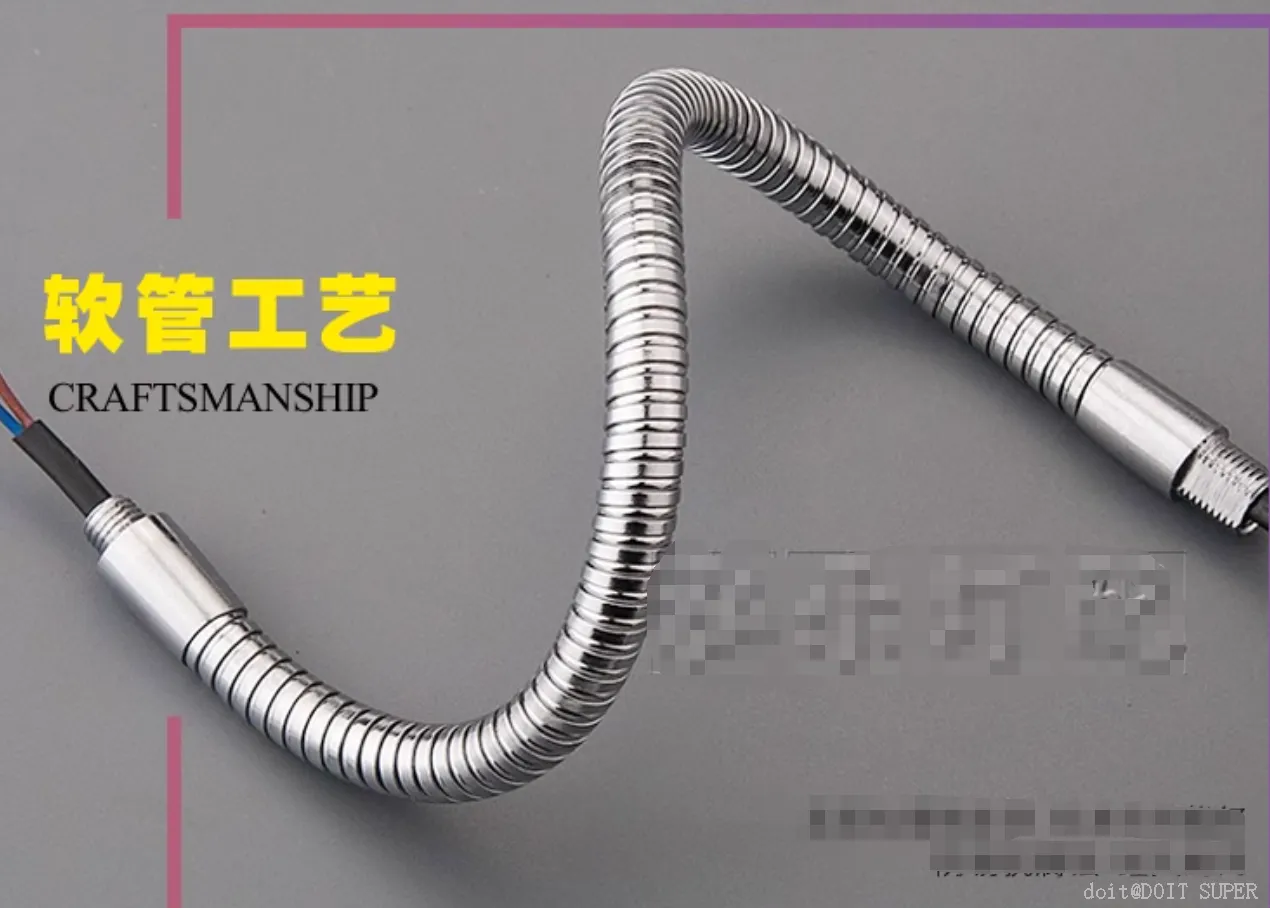

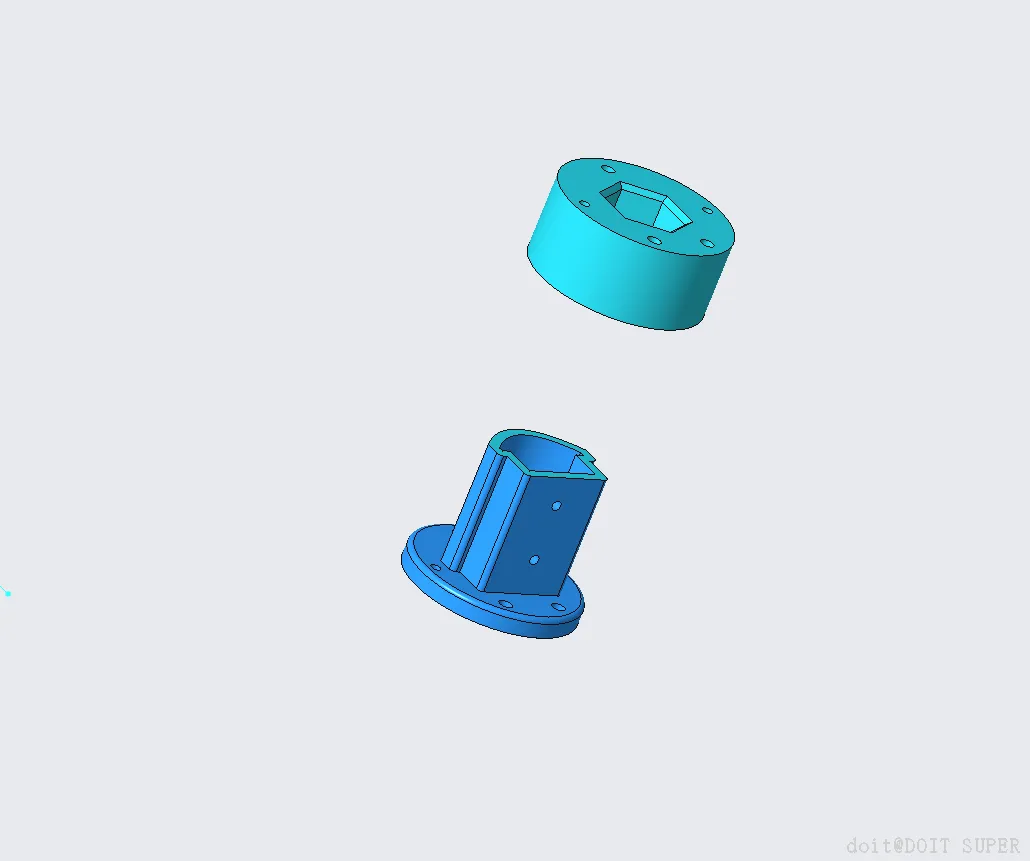

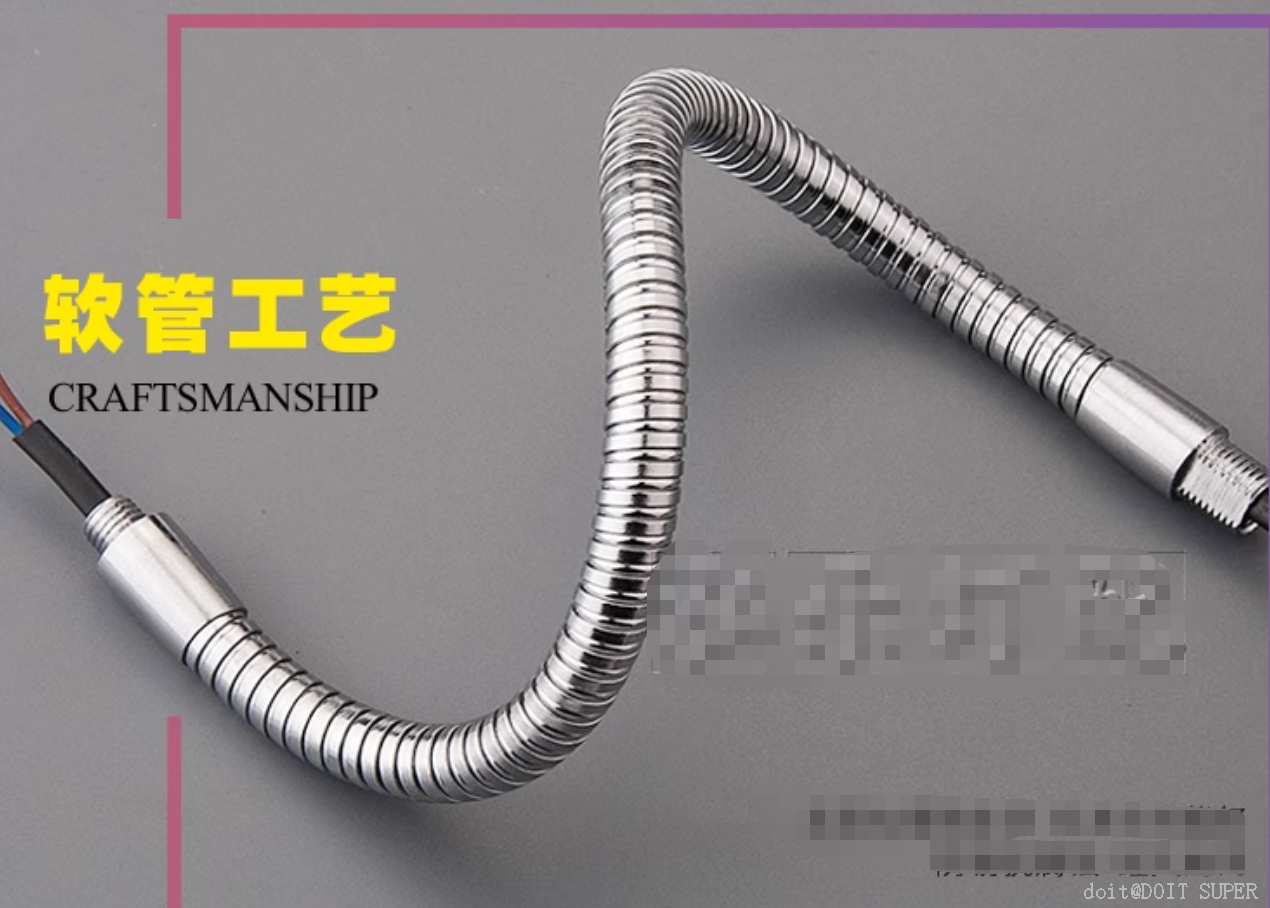

（二）鹅颈管连接件设计​

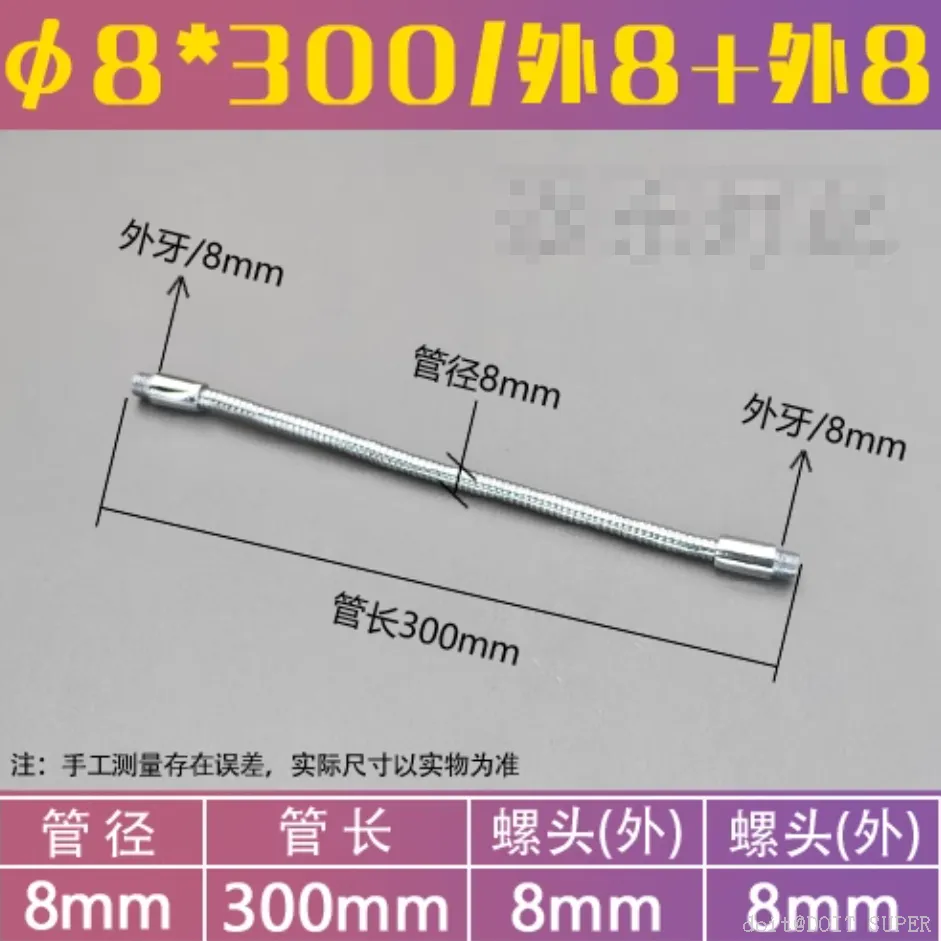

1. 主体结构：φ12mm× 长度 30厘米m 的圆柱体，一端设计与鹅颈管匹配的 φ8.2mm 盲孔（深度 20mm）​
2. 固定结构：参考上述步骤b

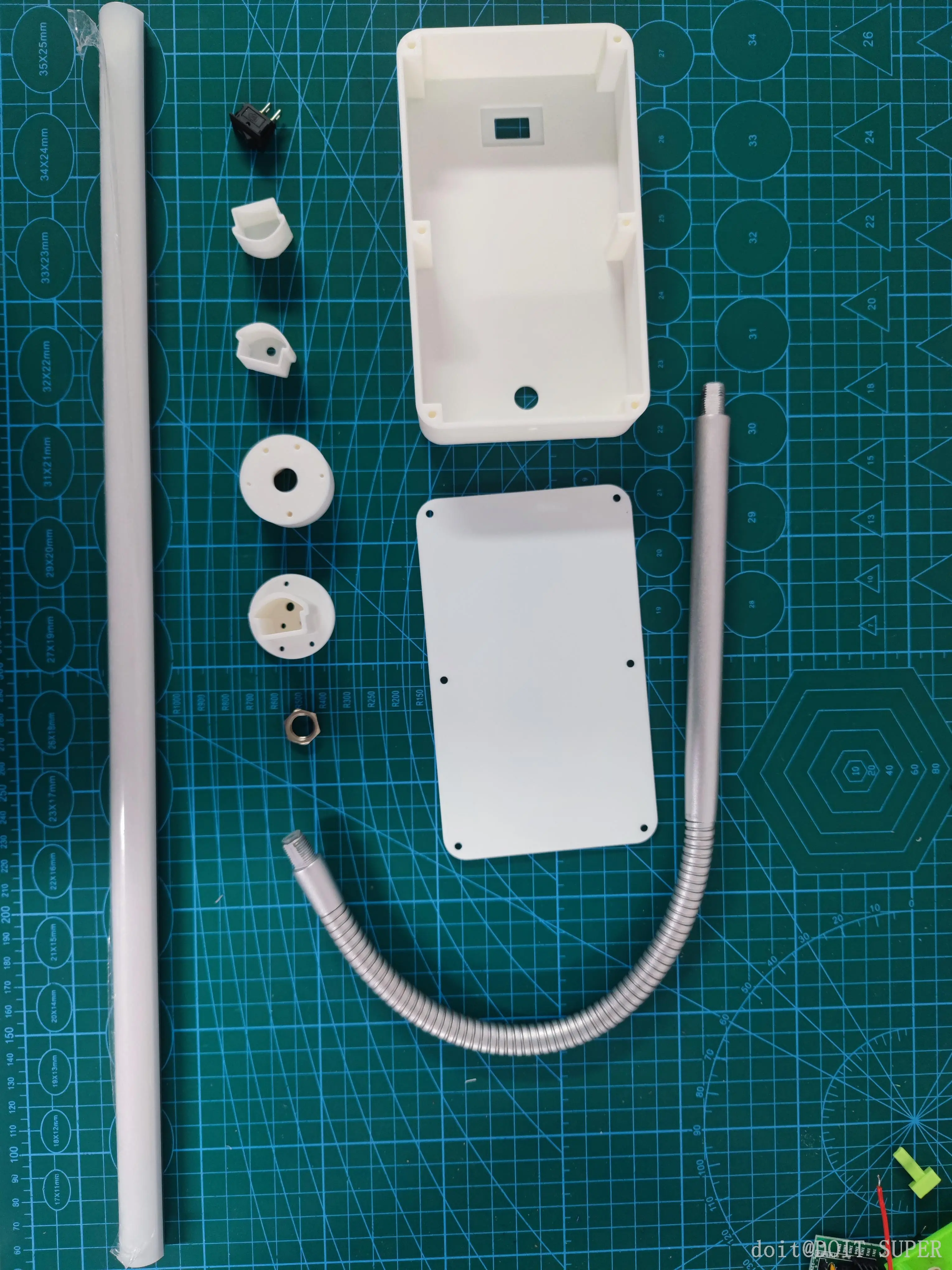

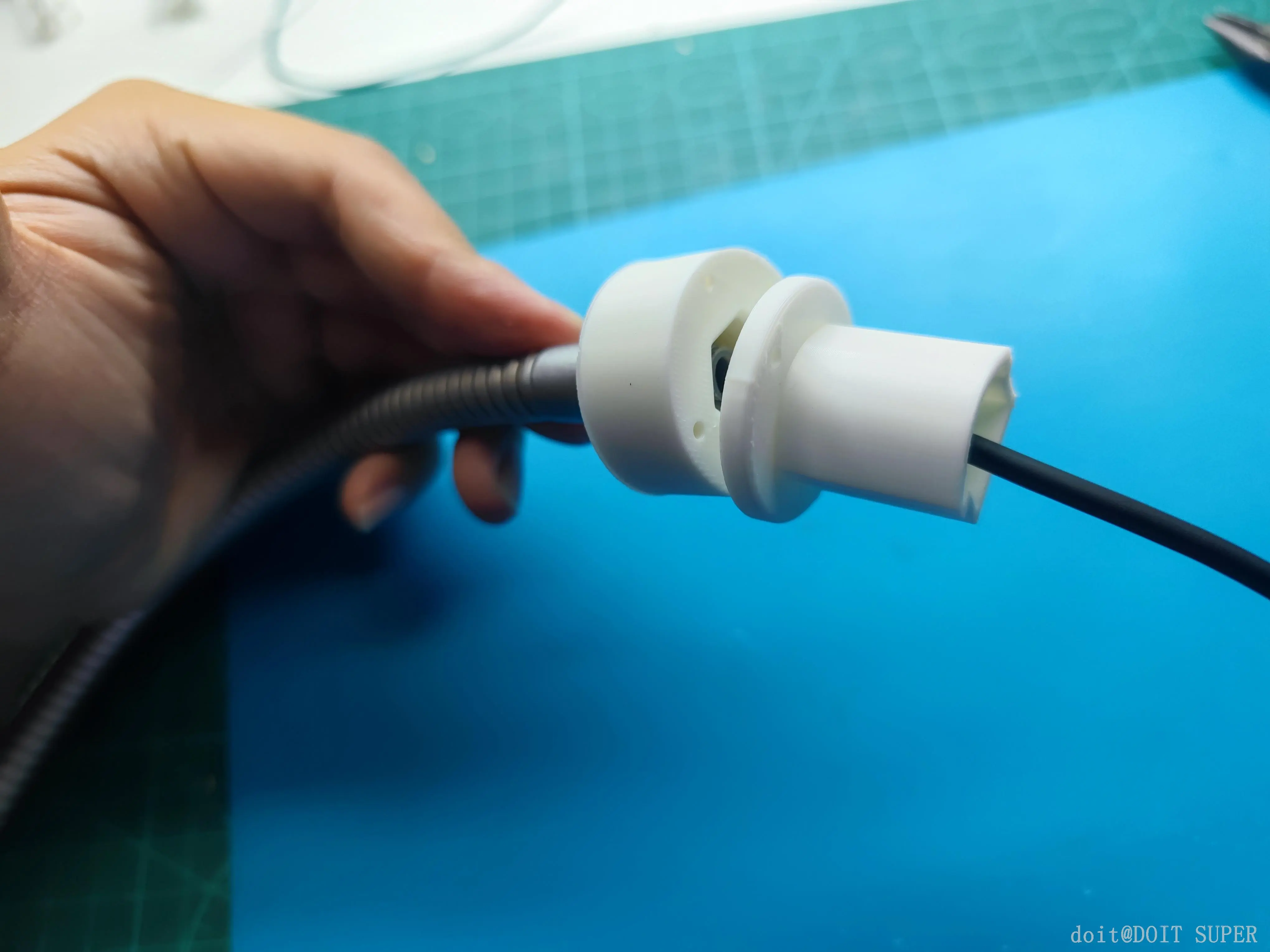

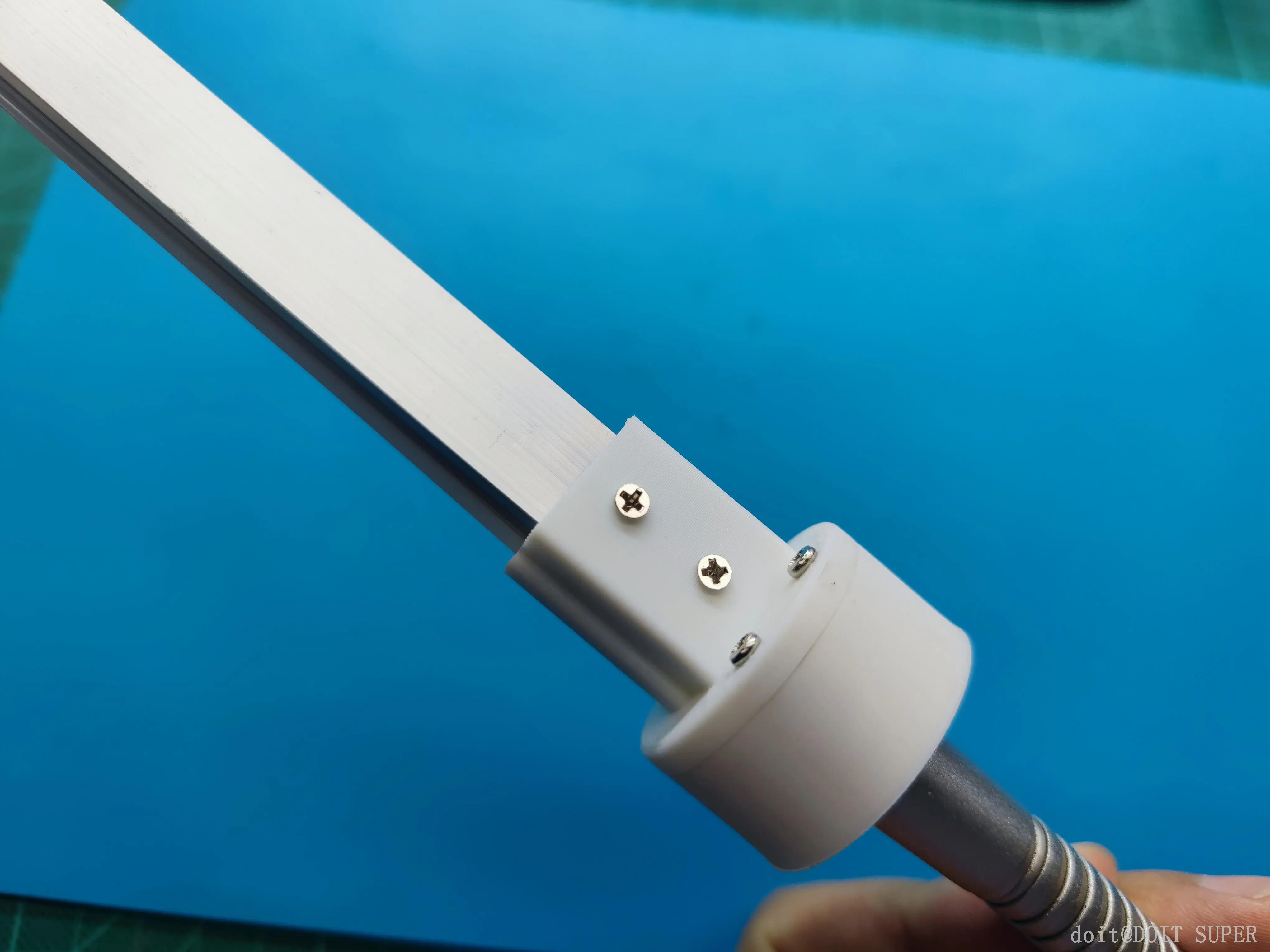

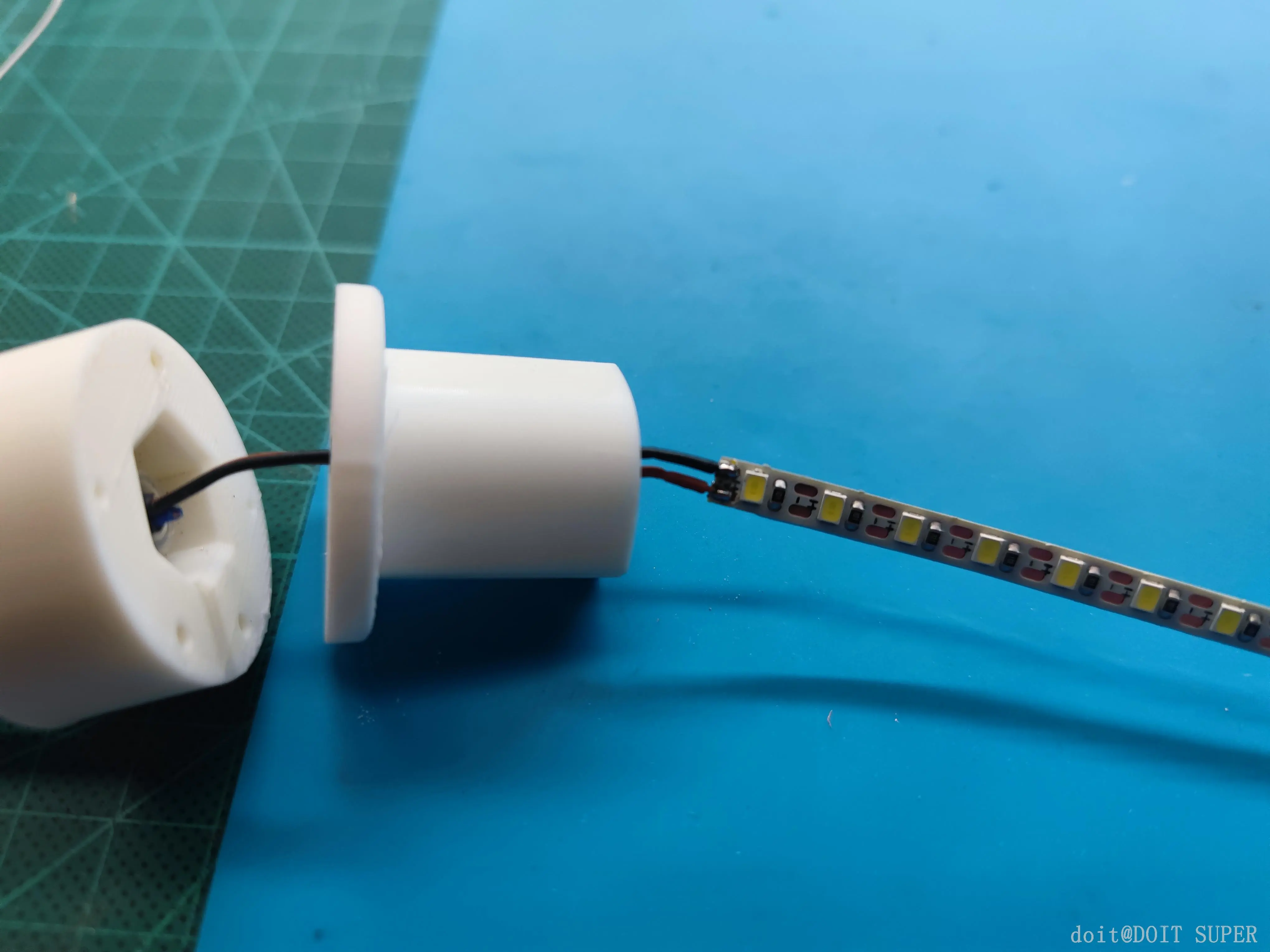

3. 适配设计：另一端有2个3D打印的零件，用于连接鹅颈管与LED灯管，分别用3颗螺丝固定

【3D打印文件颗直接下载图纸打印】

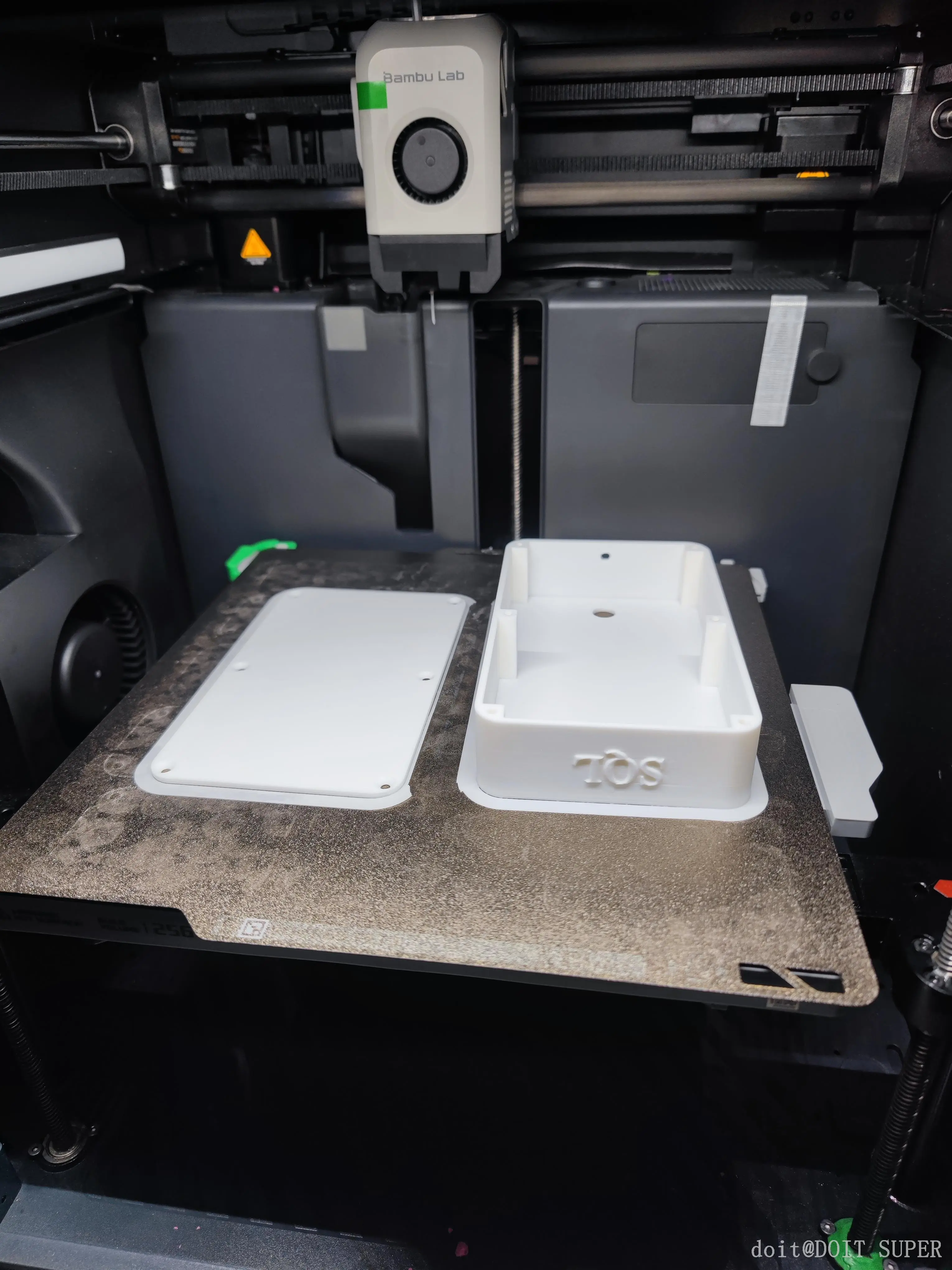

3D 打印参数设置​

1. 切片软件：Bambu Studio
2. 打印参数：层高 0.2mm，填充密度 60%，打印速度 50mm/s，喷嘴温度 200℃，底板温度 60℃​
3. 支撑设置：底座无需支撑

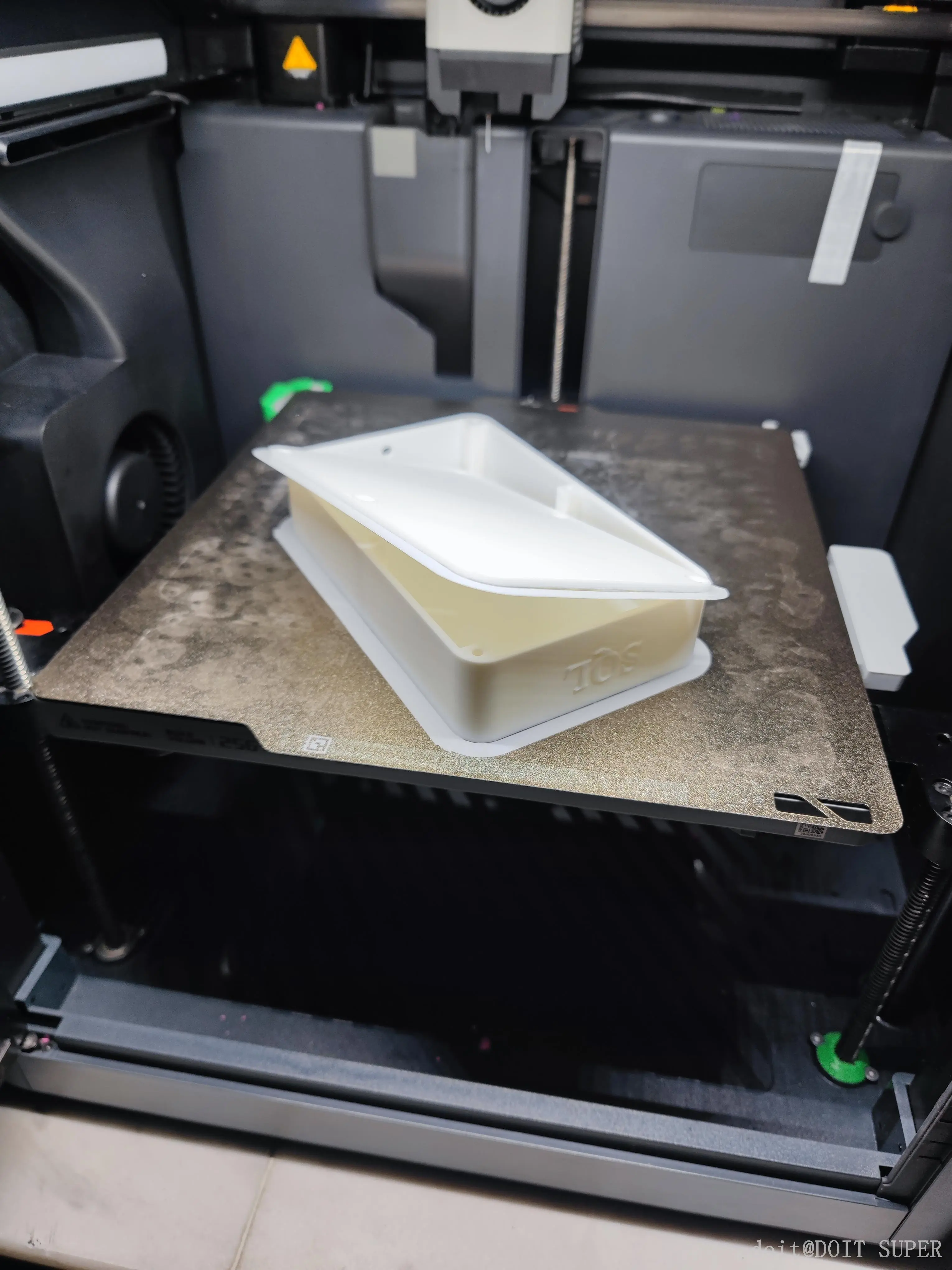

打印操作步骤​

1. 将 step文件导入切片软件，检查模型完整性（重点查看螺纹孔是否完整）​
2. 放置模型时确保螺丝孔朝上，添加 raft 底板增强附着力​
3. 启动打印后，前 3 层需密切观察，确保首层贴合良好​
4. 打印完成后，待平台冷却至 40℃以下再取下模型，用美工刀去除支撑​

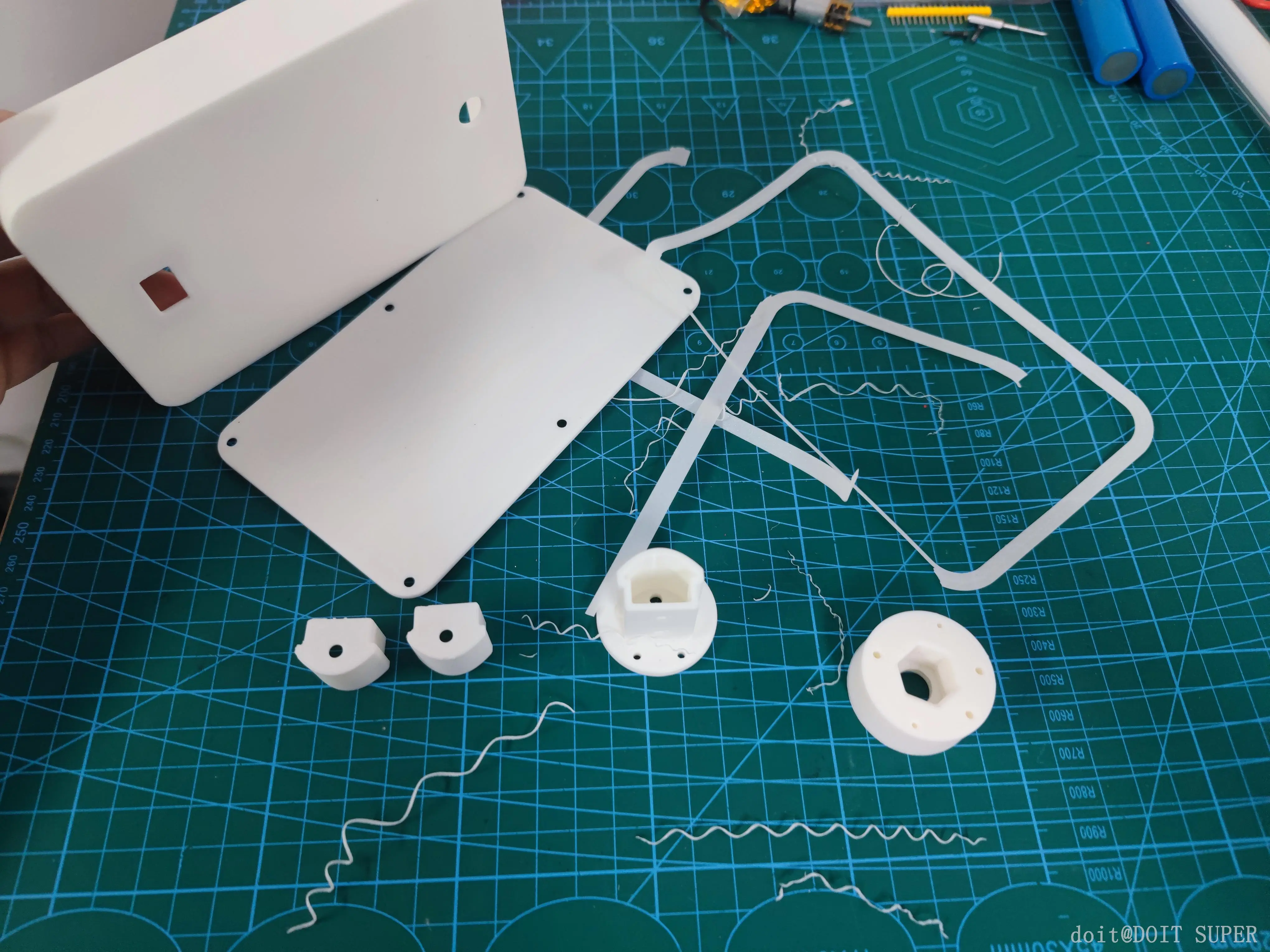

打印件后处理​

1. 初步打磨：用 80 目砂纸去除模型表面支撑残留和层纹，重点处理螺丝孔边缘​
2. 精细抛光：依次用 200 目、400 目砂纸打磨，直至表面光滑无毛刺​
3. 螺纹清理：将 M4 螺丝轻轻旋入螺纹孔，清理打印残留的塑料丝（重复 3 次确保顺畅）​
4. 去应力处理：将打印件放入 60℃烘箱中加热 30 分钟，自然冷却后备用​

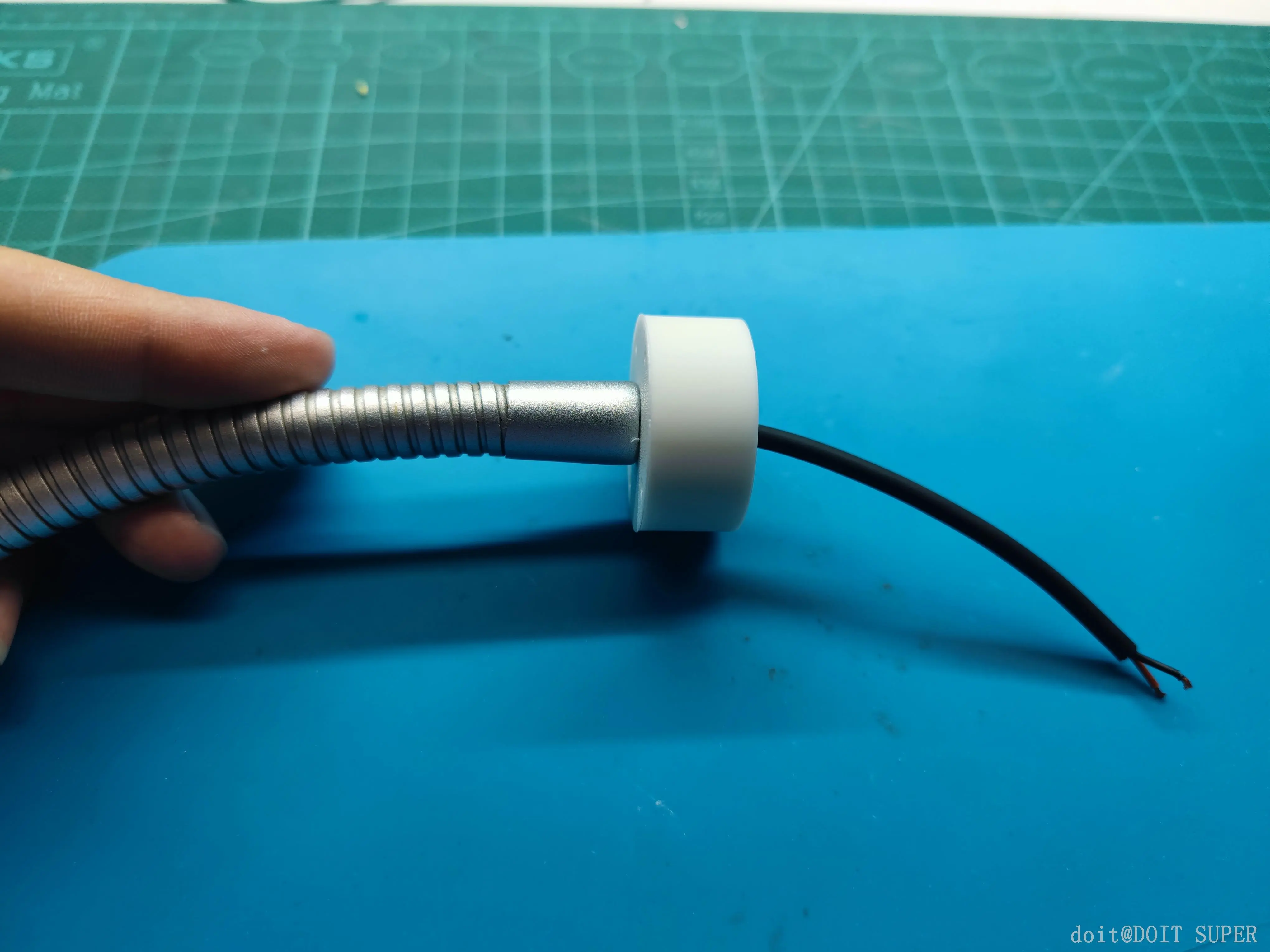

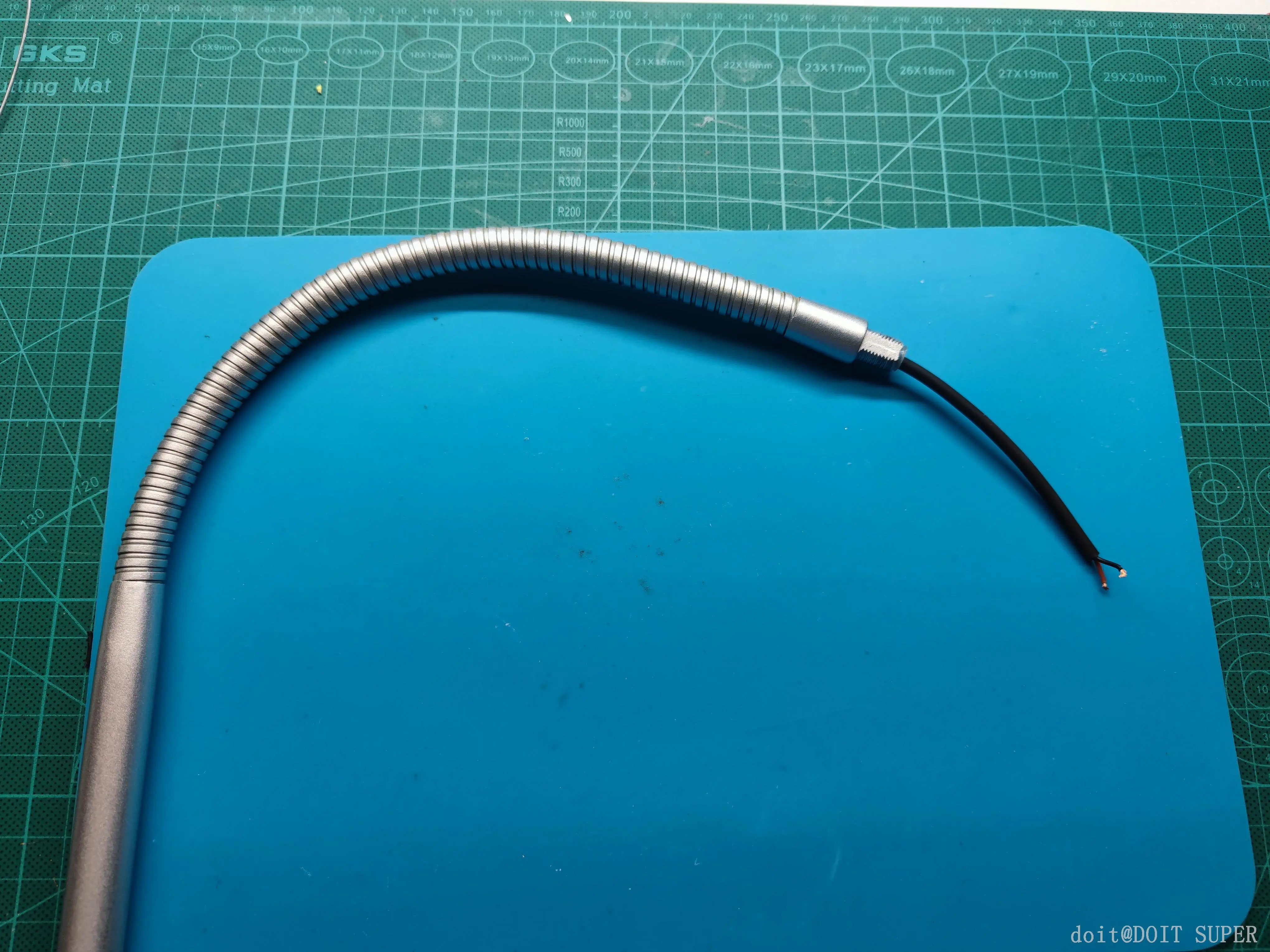

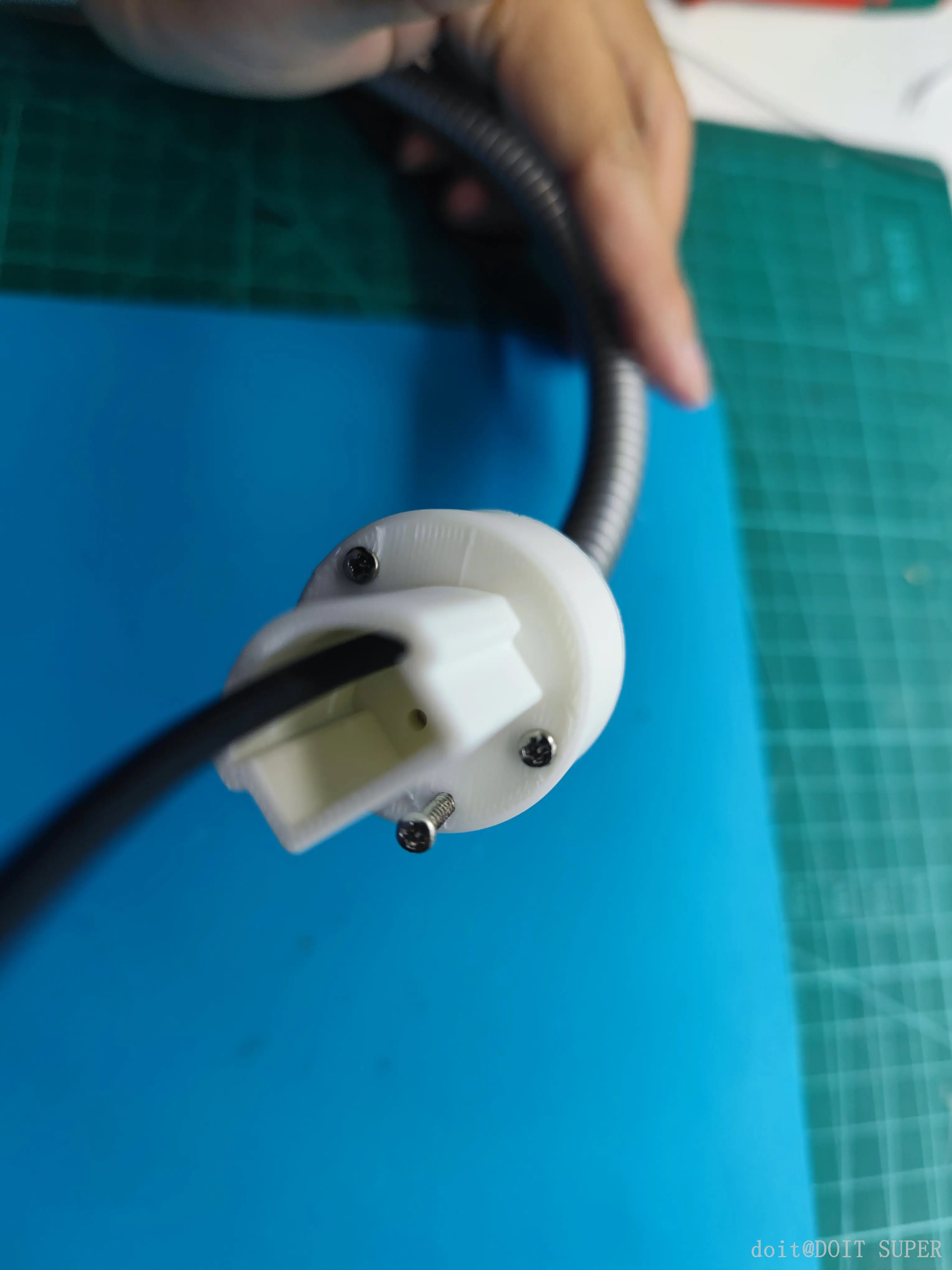

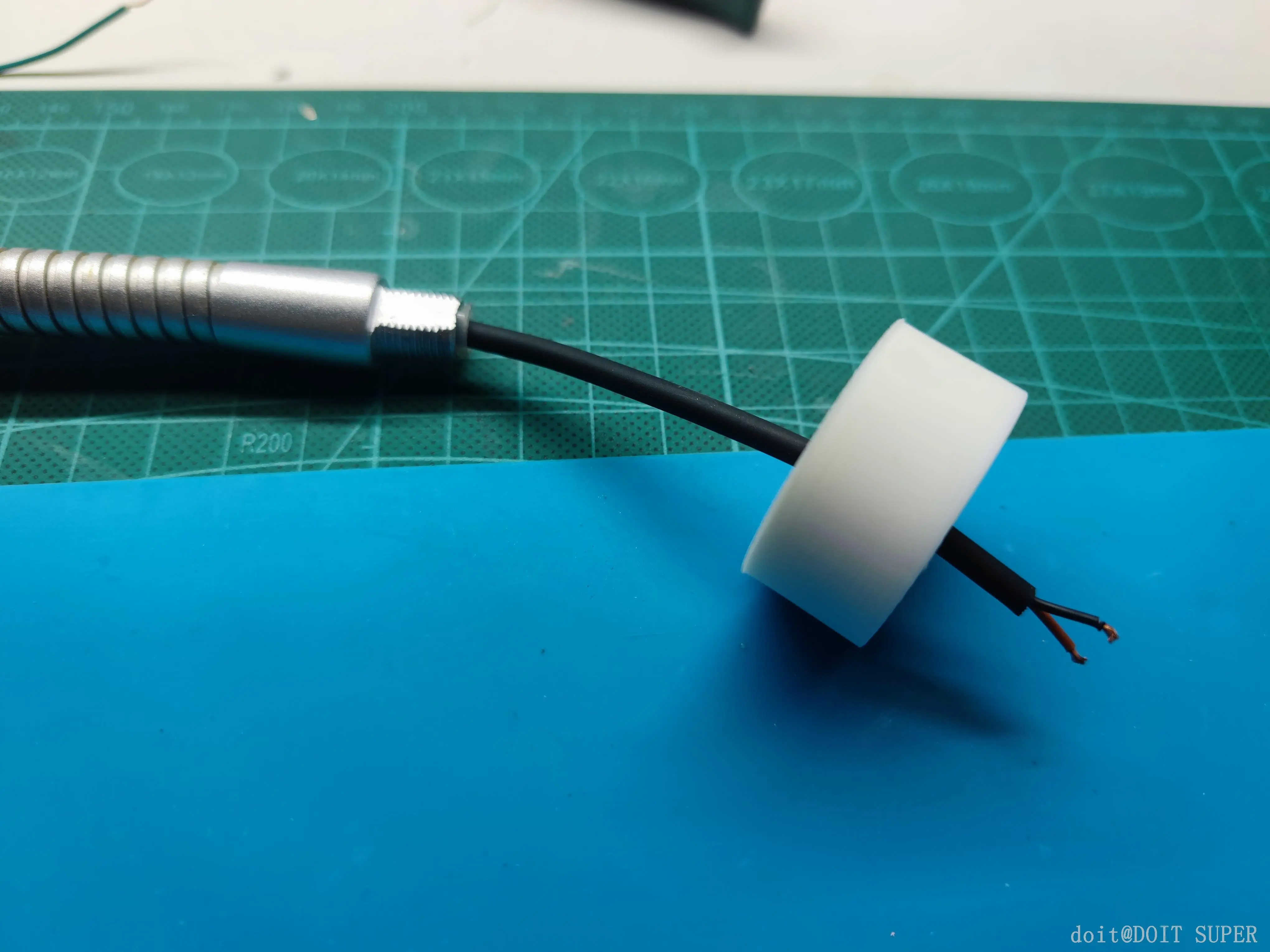

1. 拿出准备好的电源线，穿线
2. 用 2 颗 M43自攻螺丝横向固定
3. 待胶水固化 2 小时后，将连接件另一端插入底座顶部连接孔​

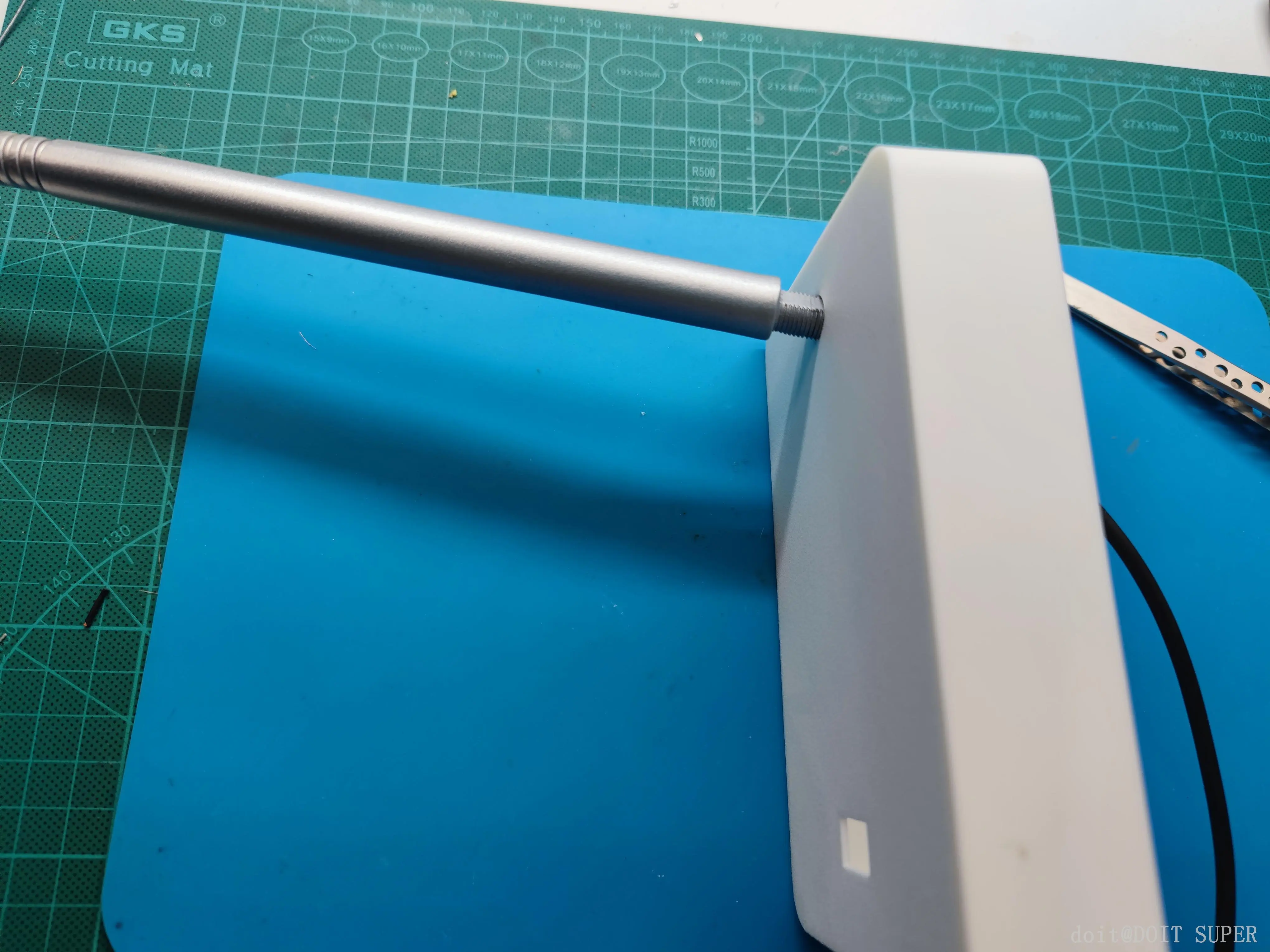

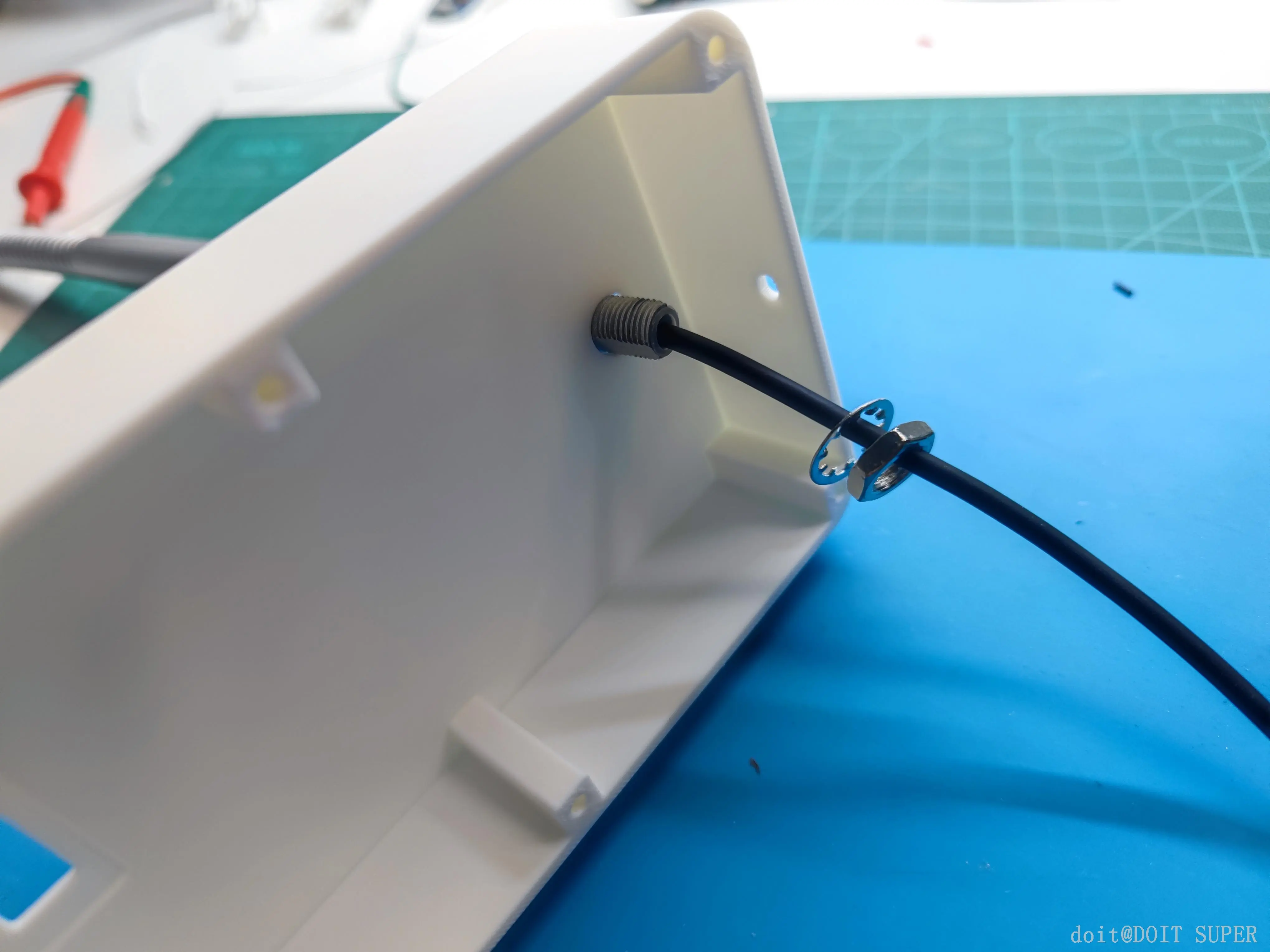

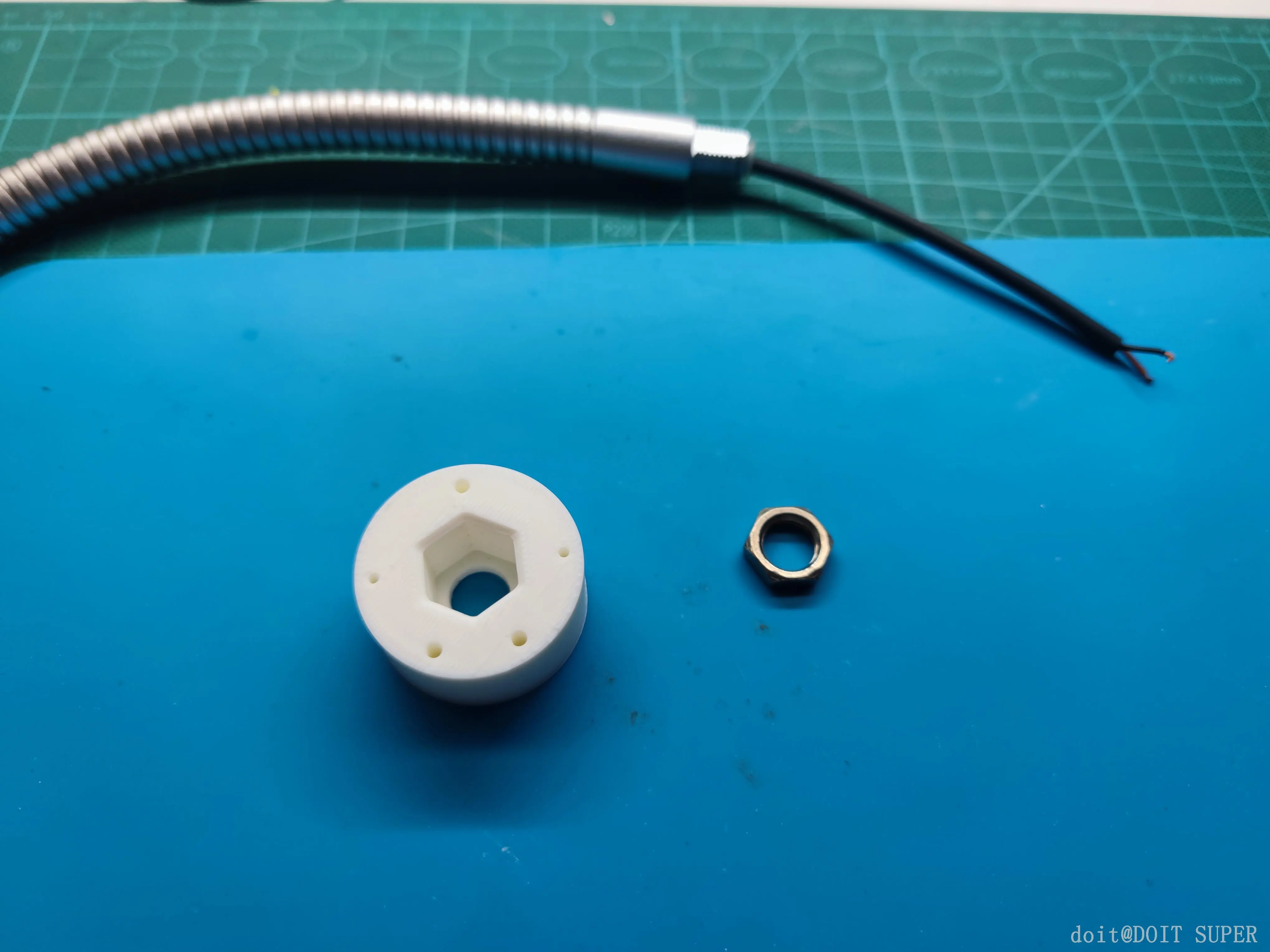

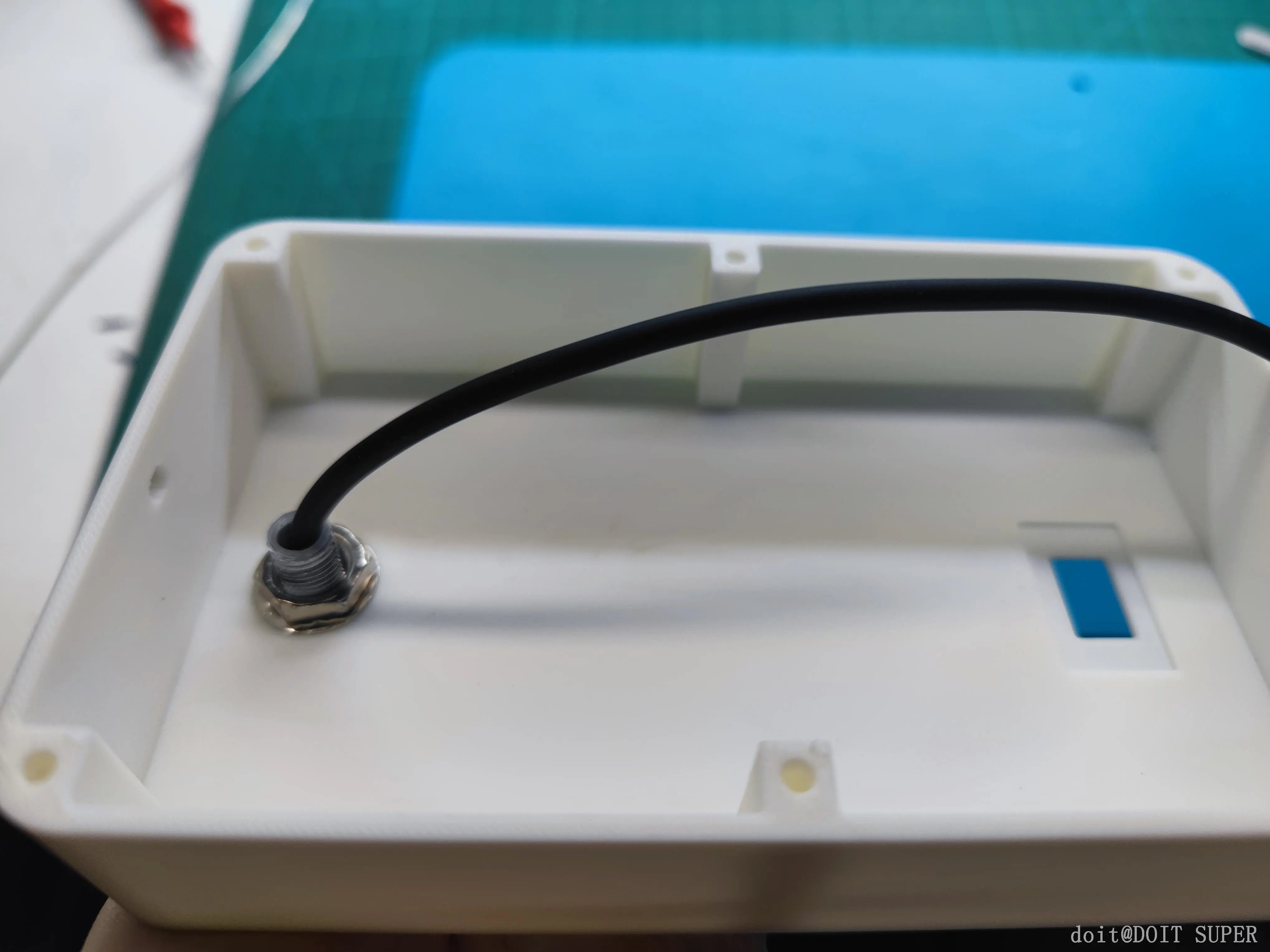

1.将电源线穿过底座，注意预留较短的长度

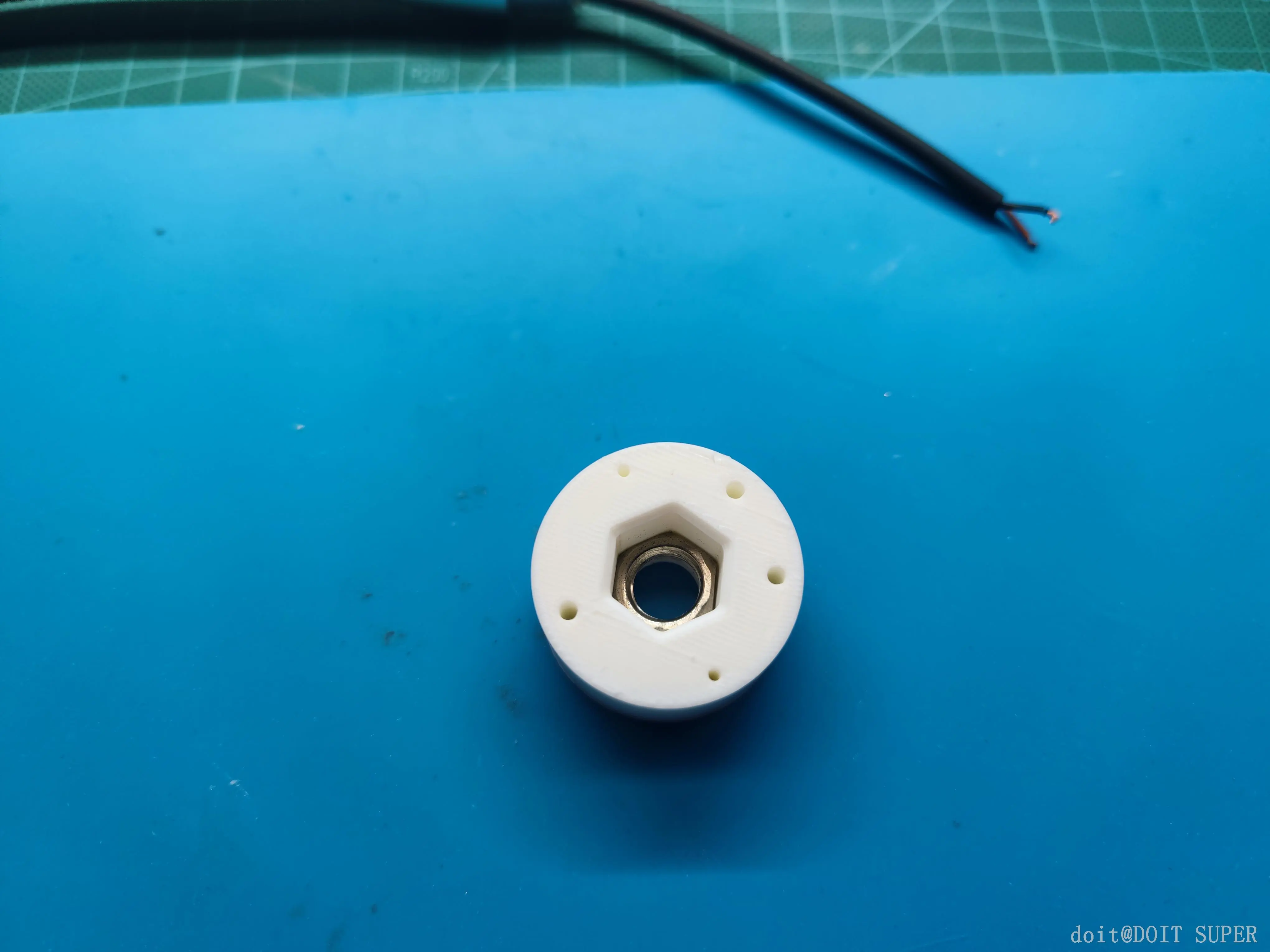

2.使用8mm扁螺母，需要防滑垫片

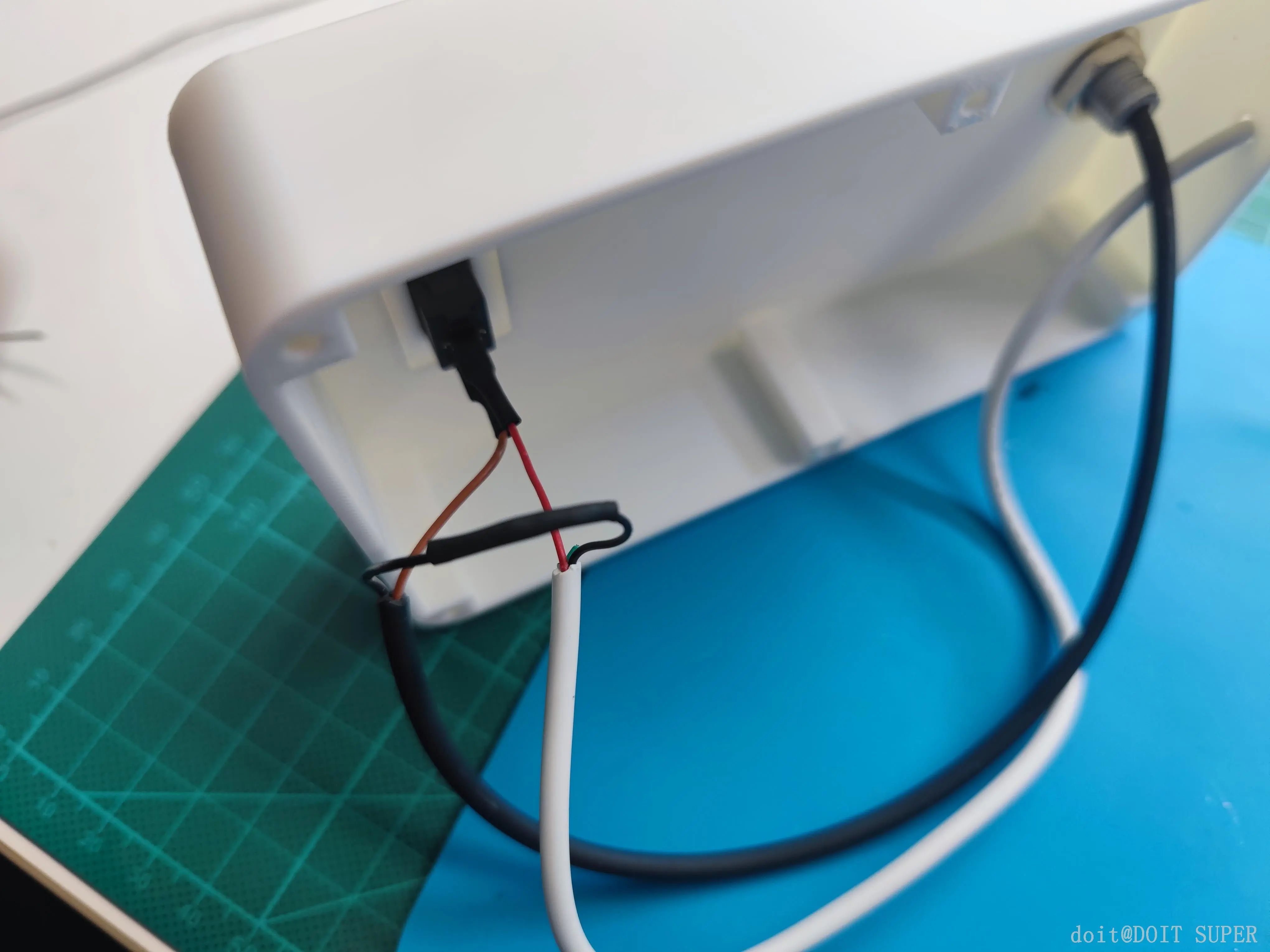

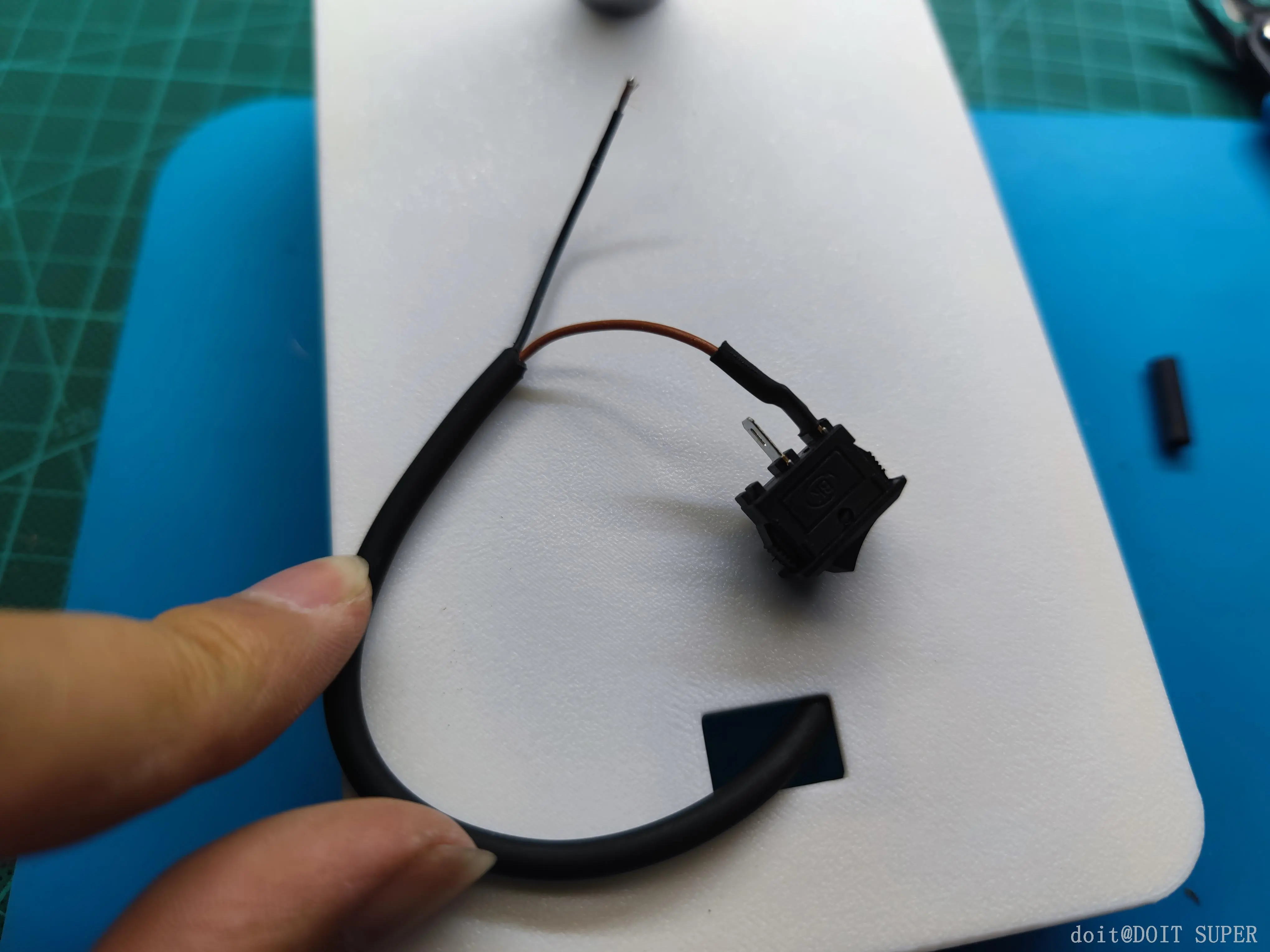

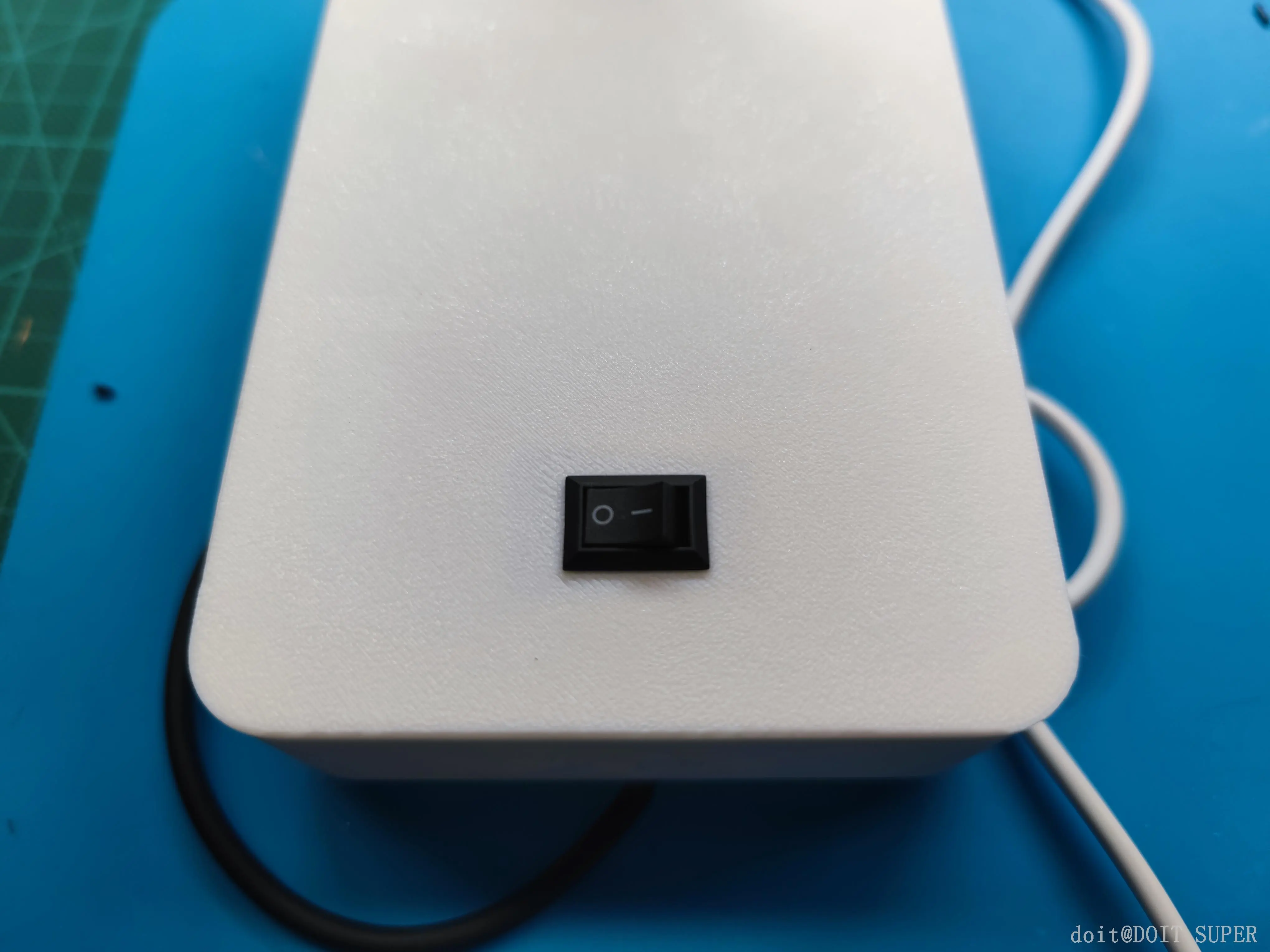

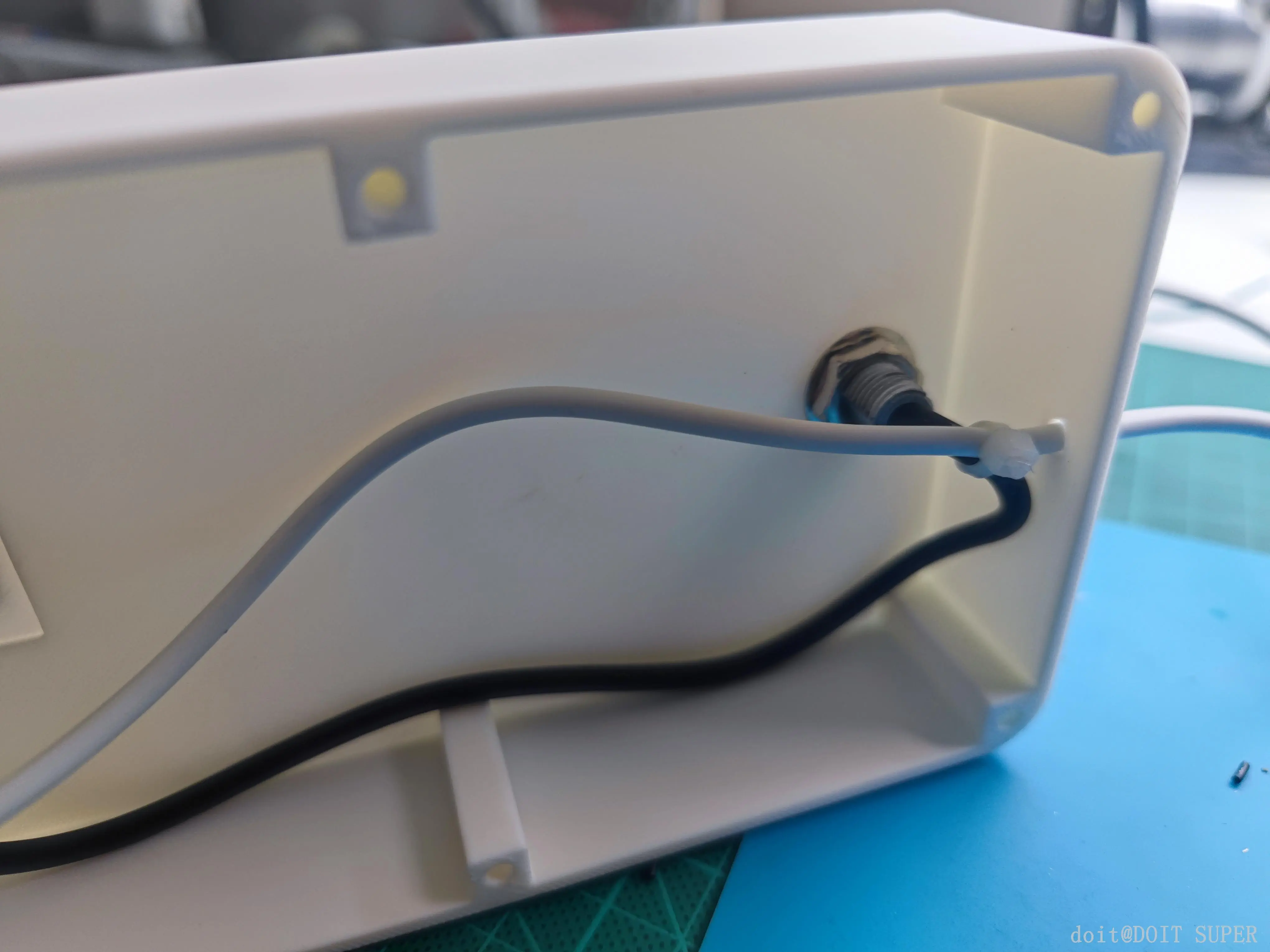

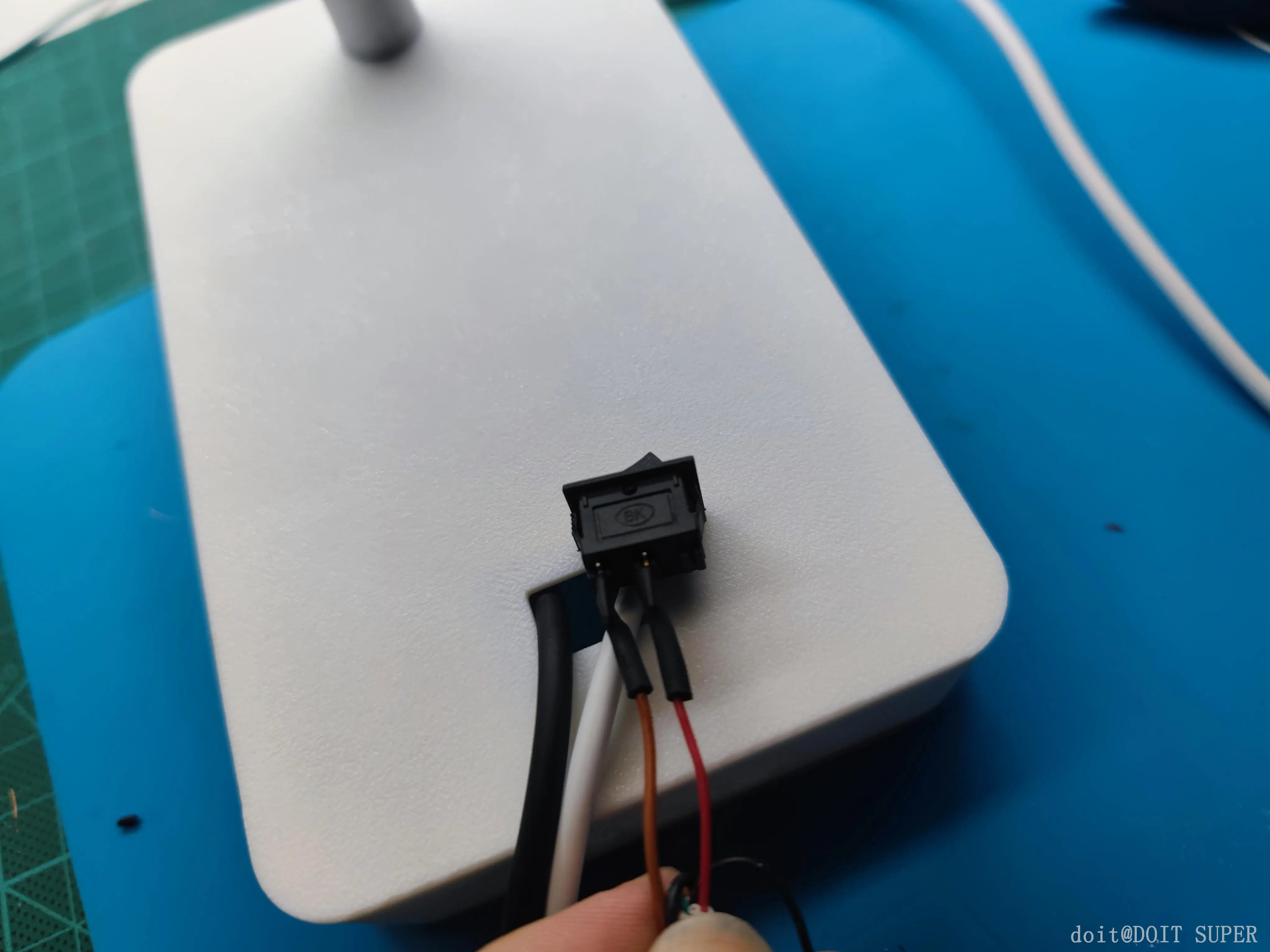

1.将电源线焊接船型开关

2.使用热缩管缩紧

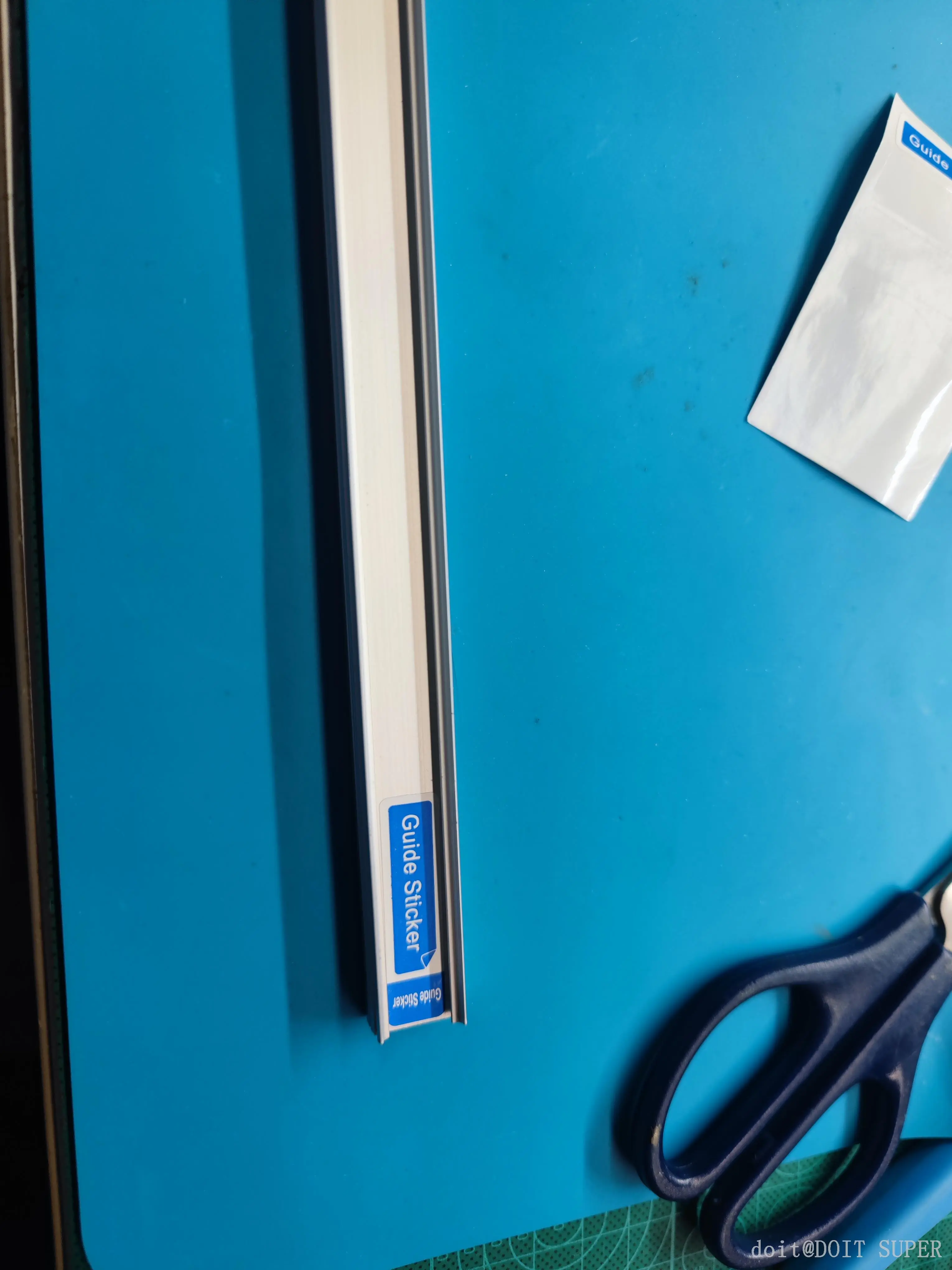

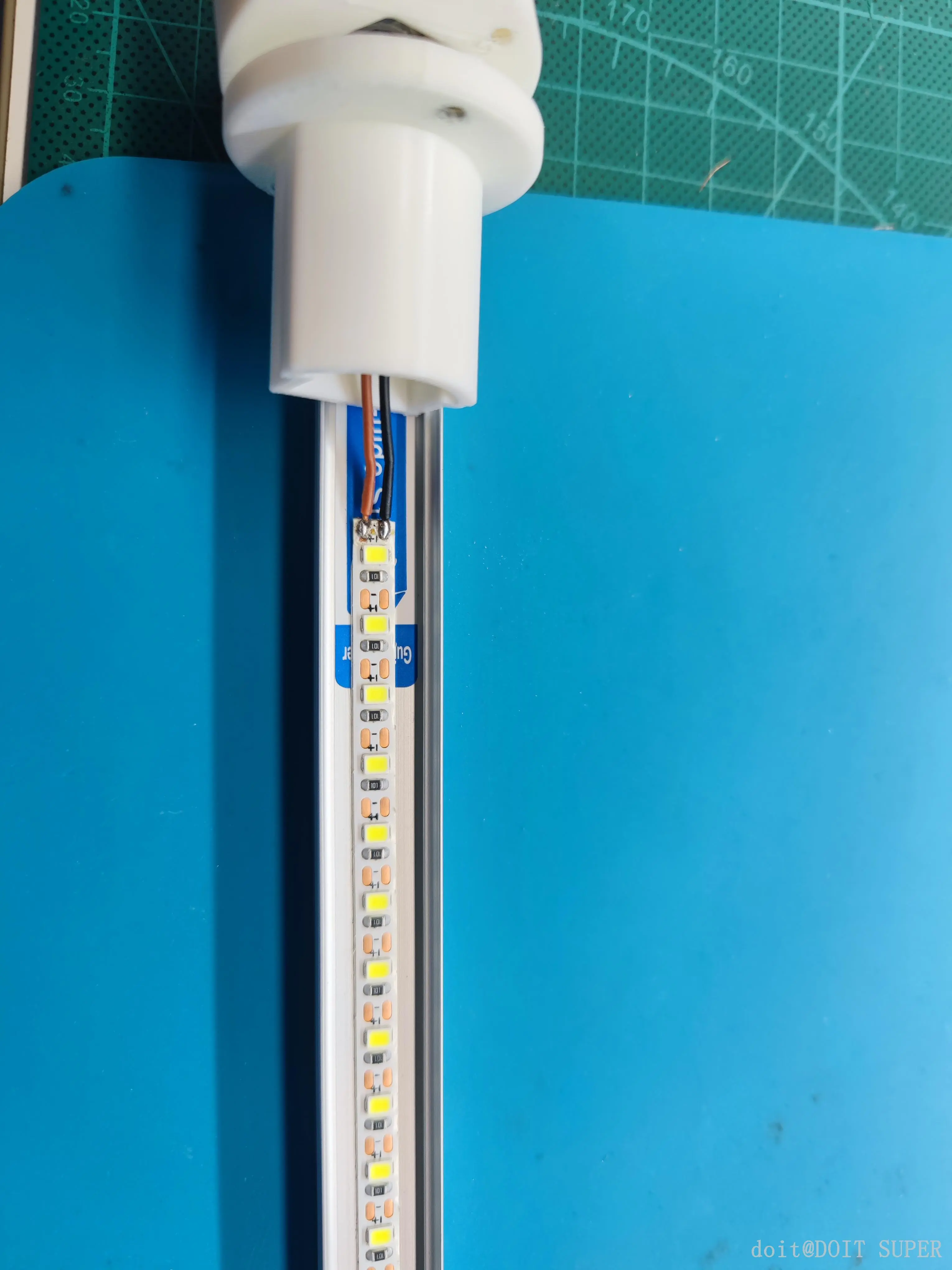

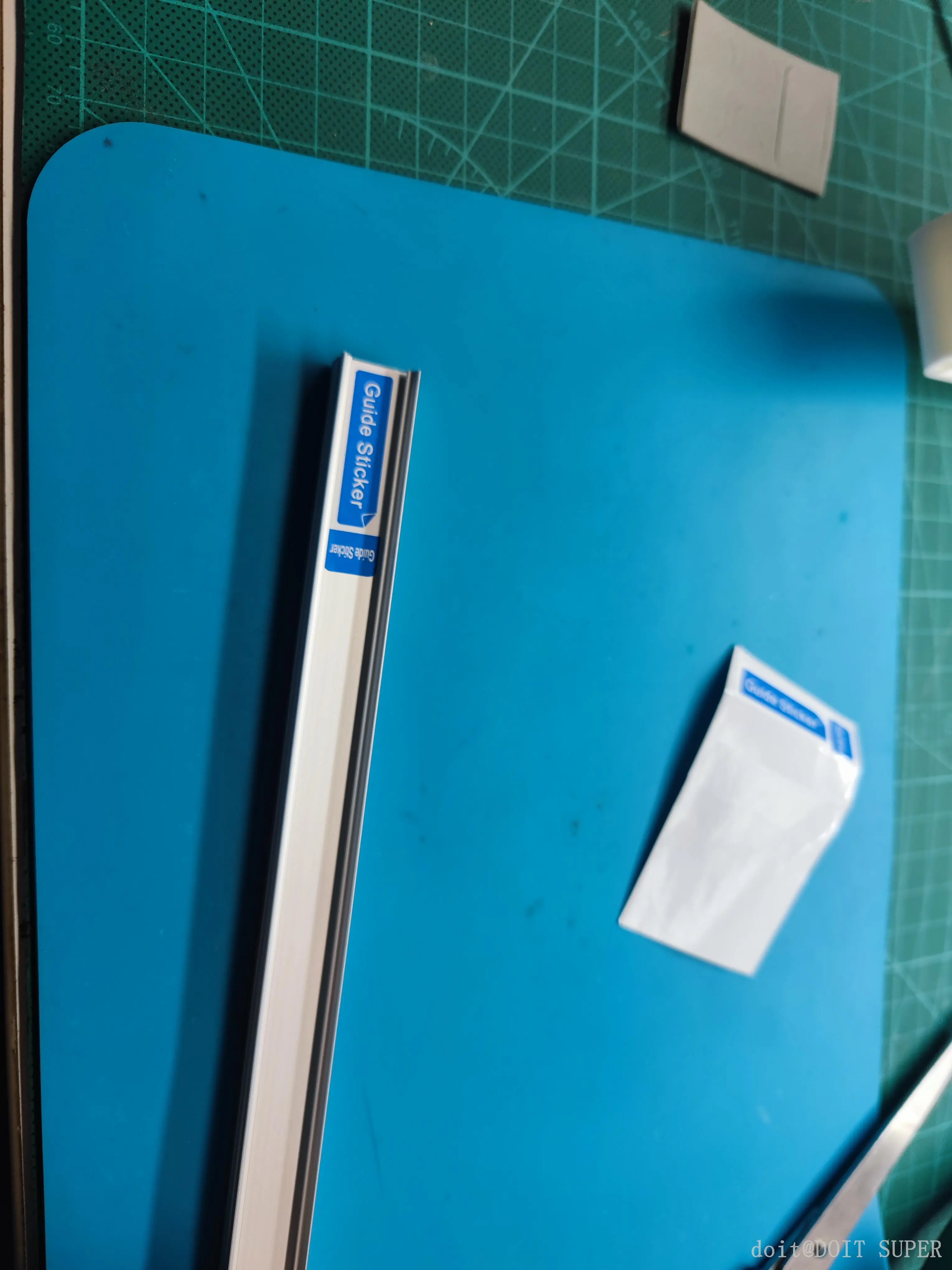

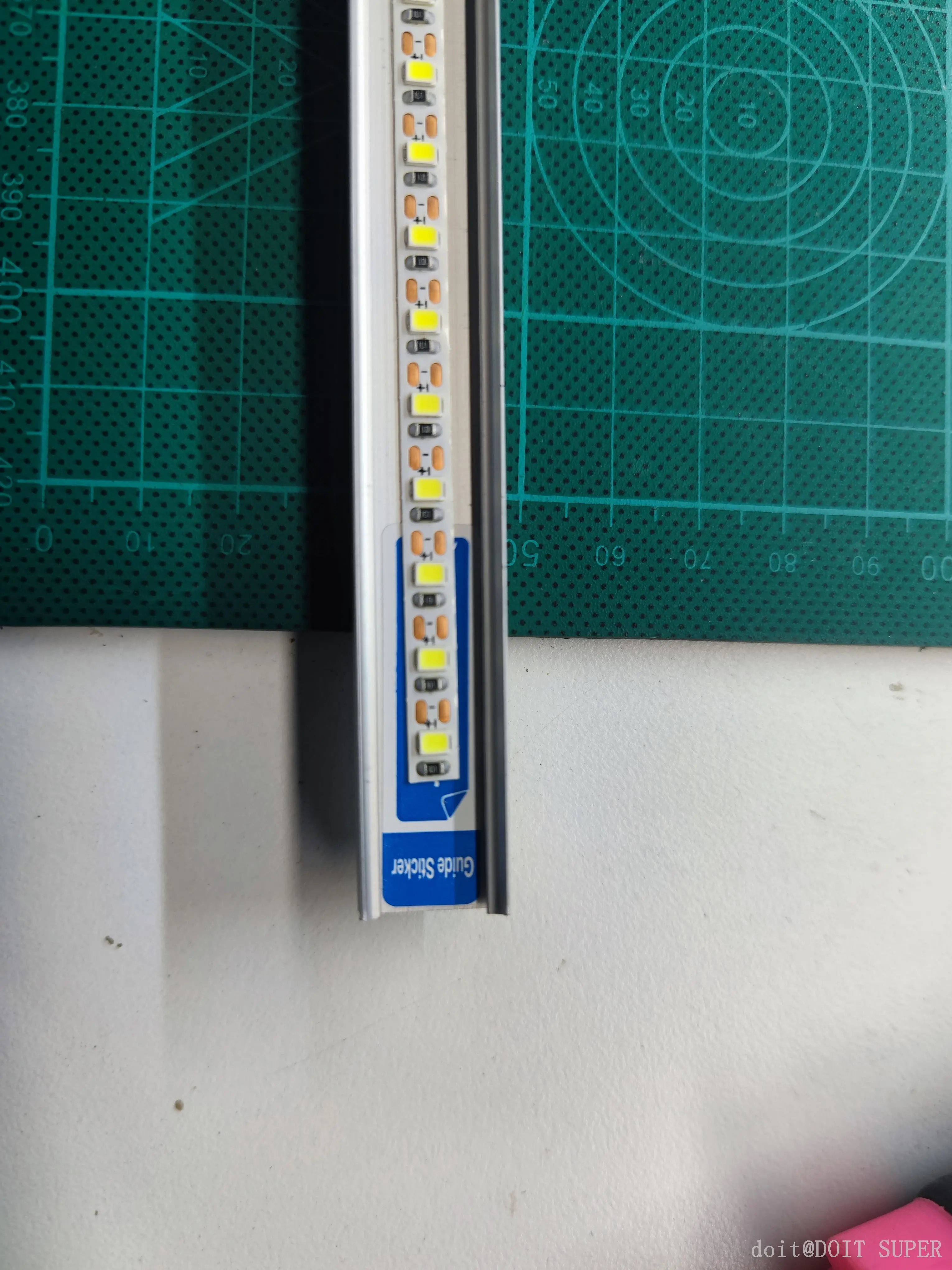

1.首先将LED灯管贴上绝缘贴纸，因为固定LED部位是铝合金材质，避免LED灯带剪切口短路。

2.撕掉LED灯带的双面胶的贴纸，将LED灯带固定

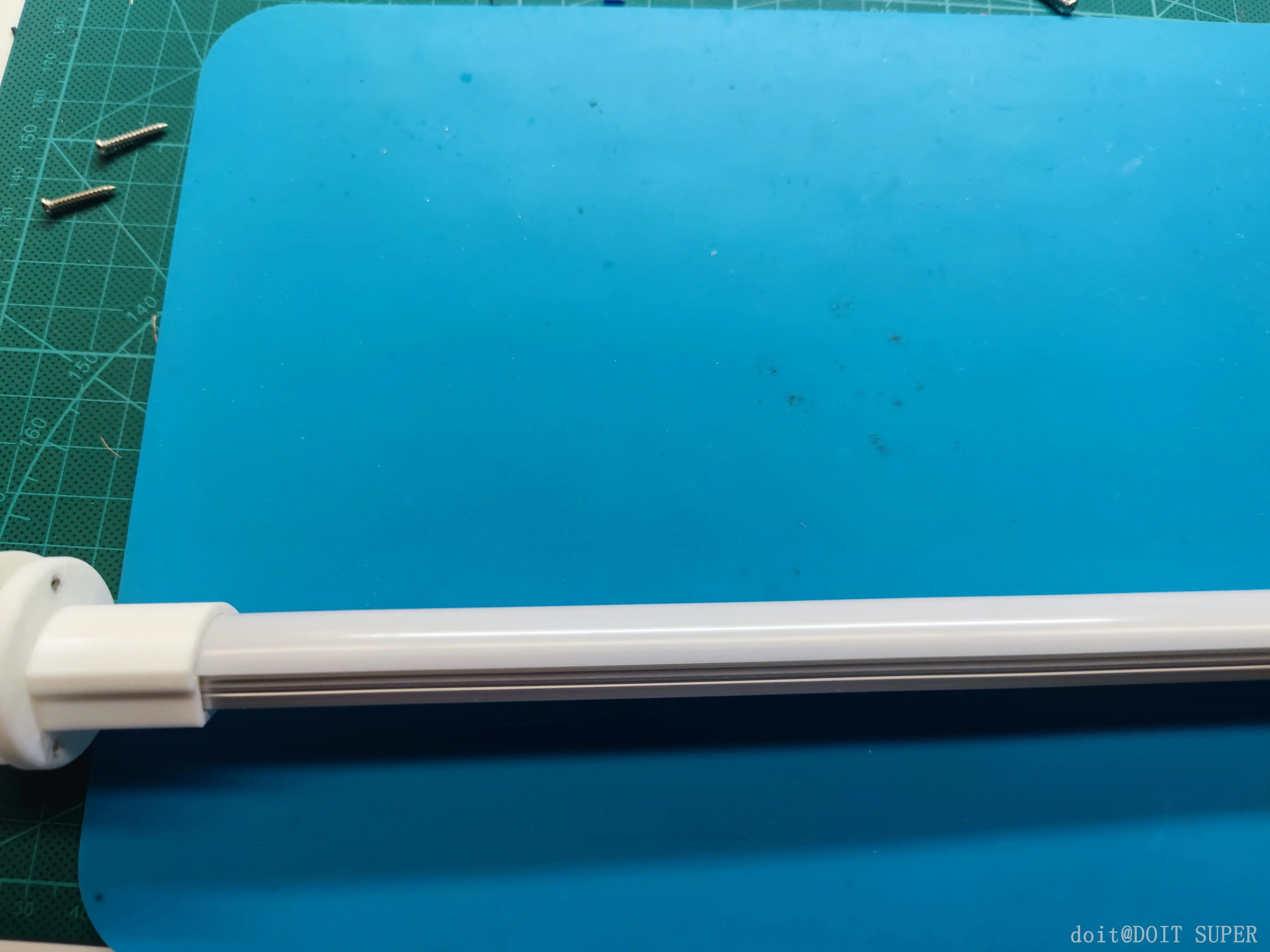

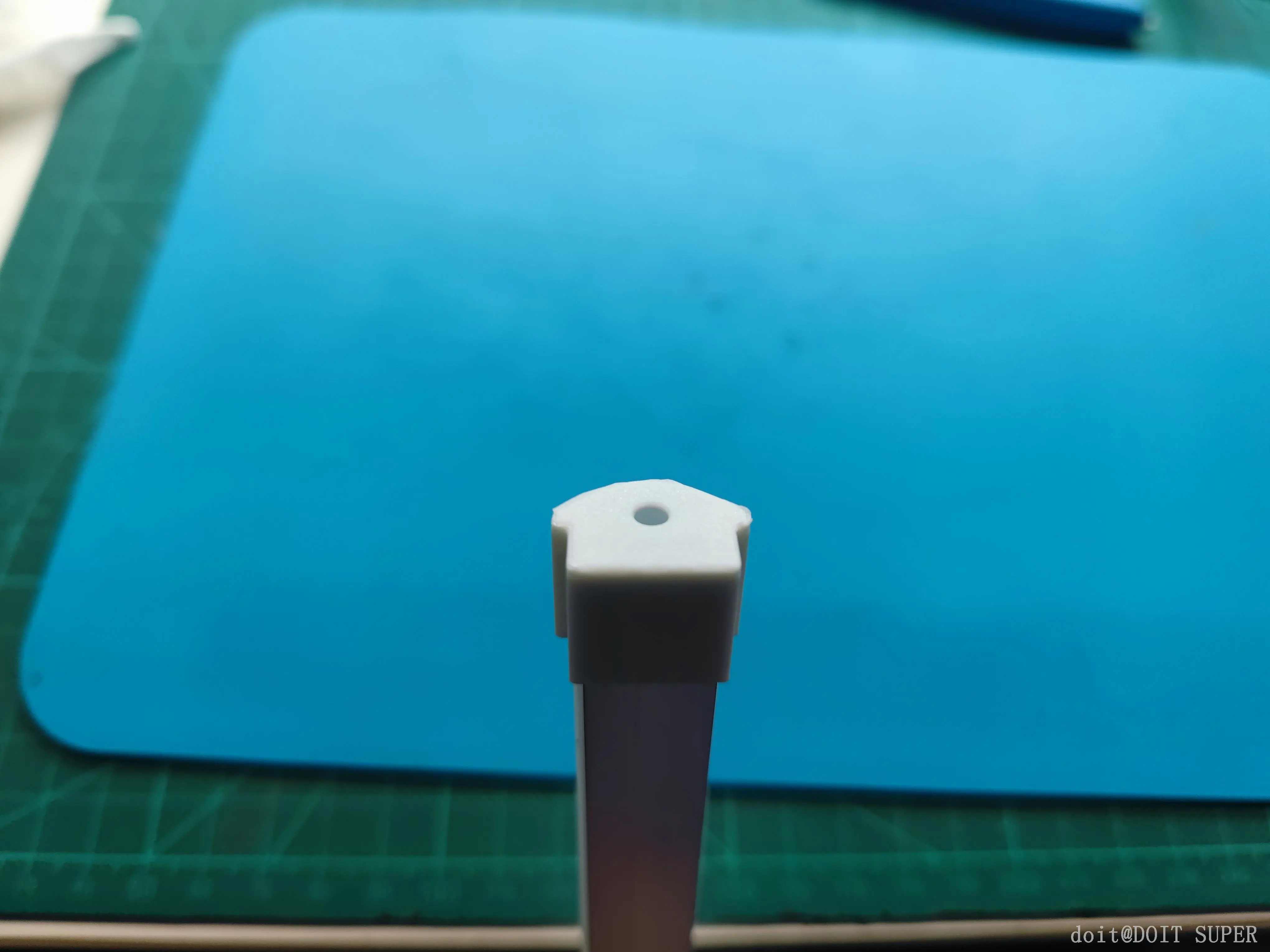

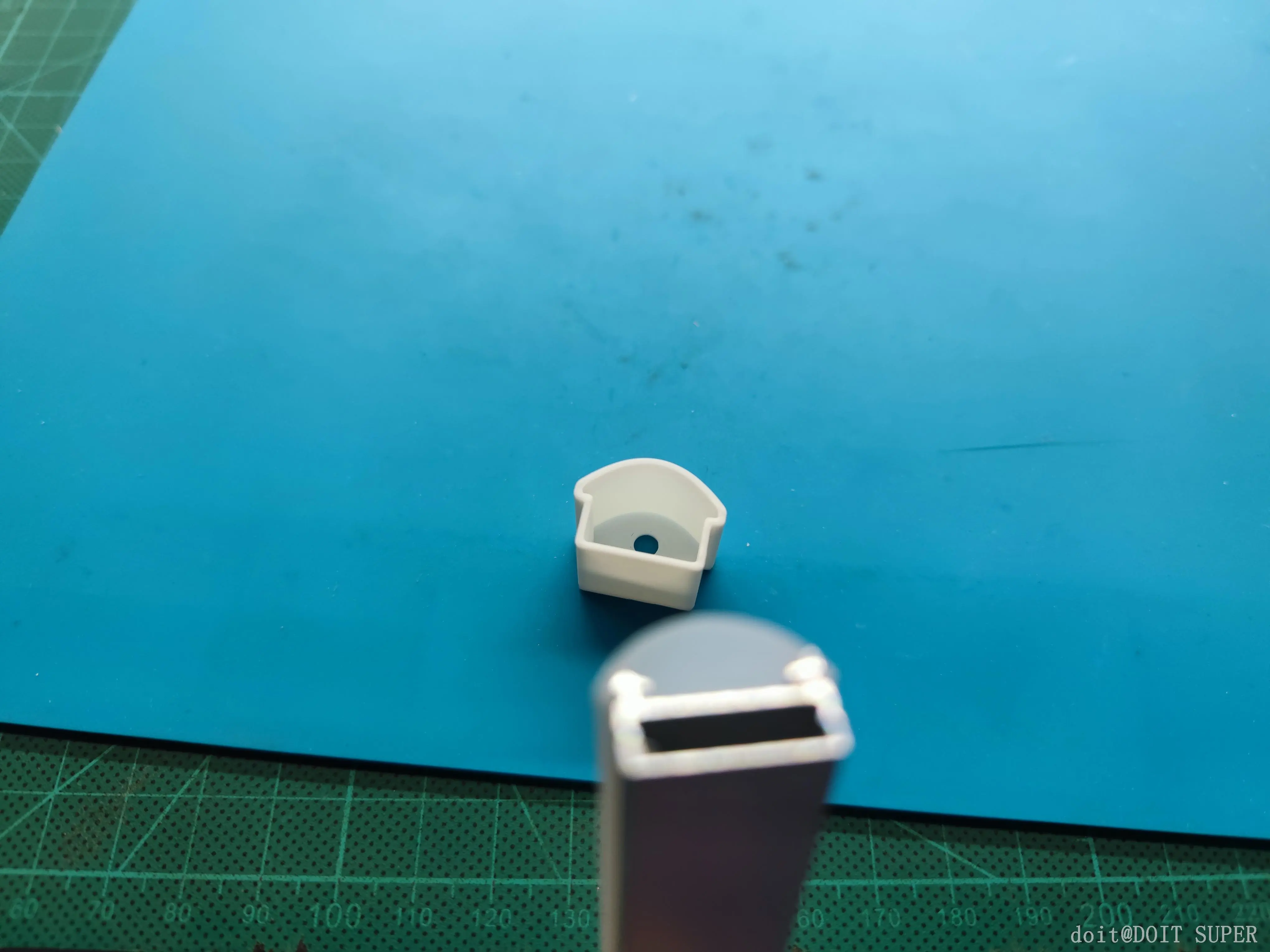

3.安装好两端的端盖

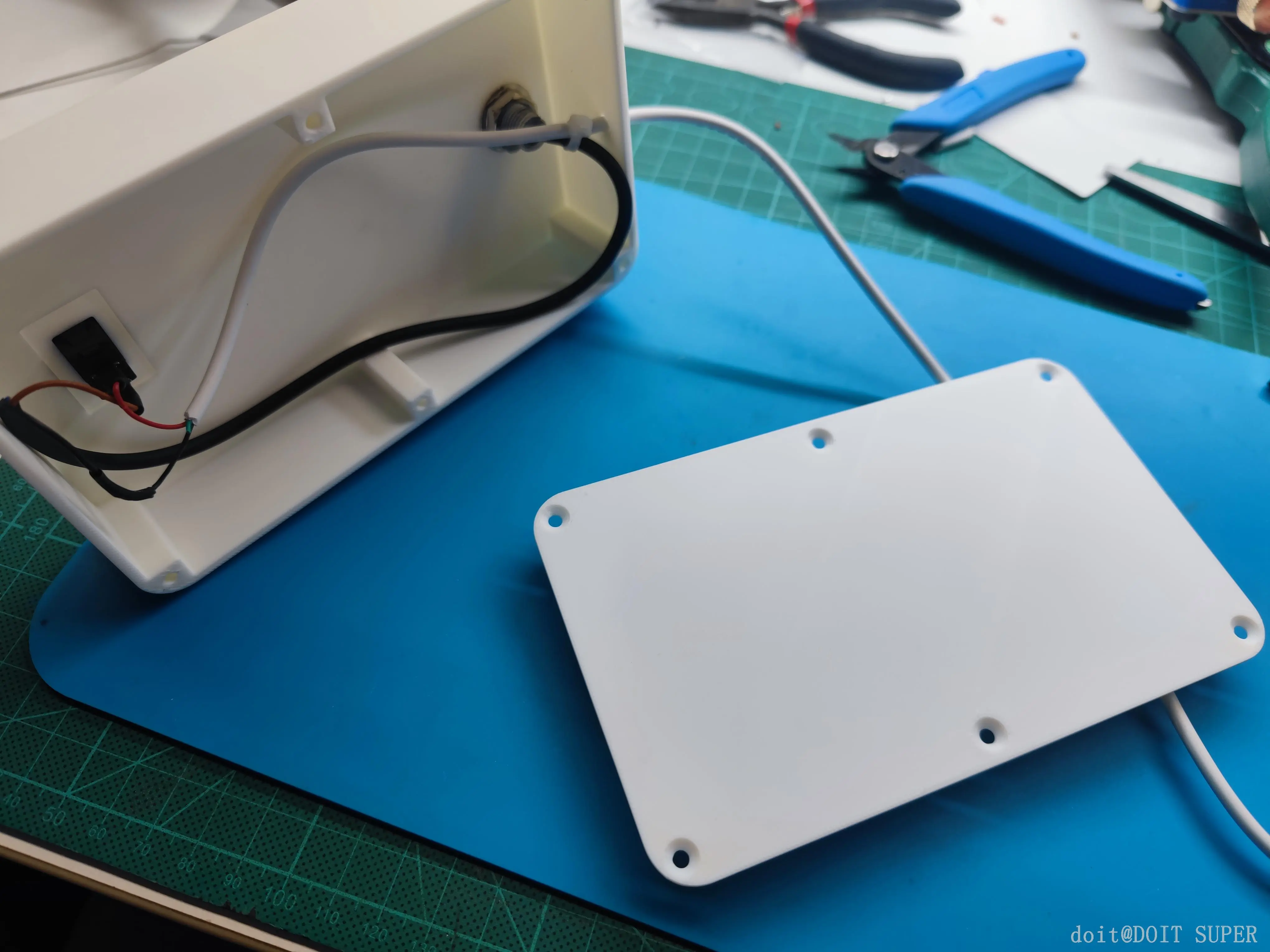

1.注意底座为3D打印外壳，整体较轻，需要配重，请根据自己现有材料配重即可

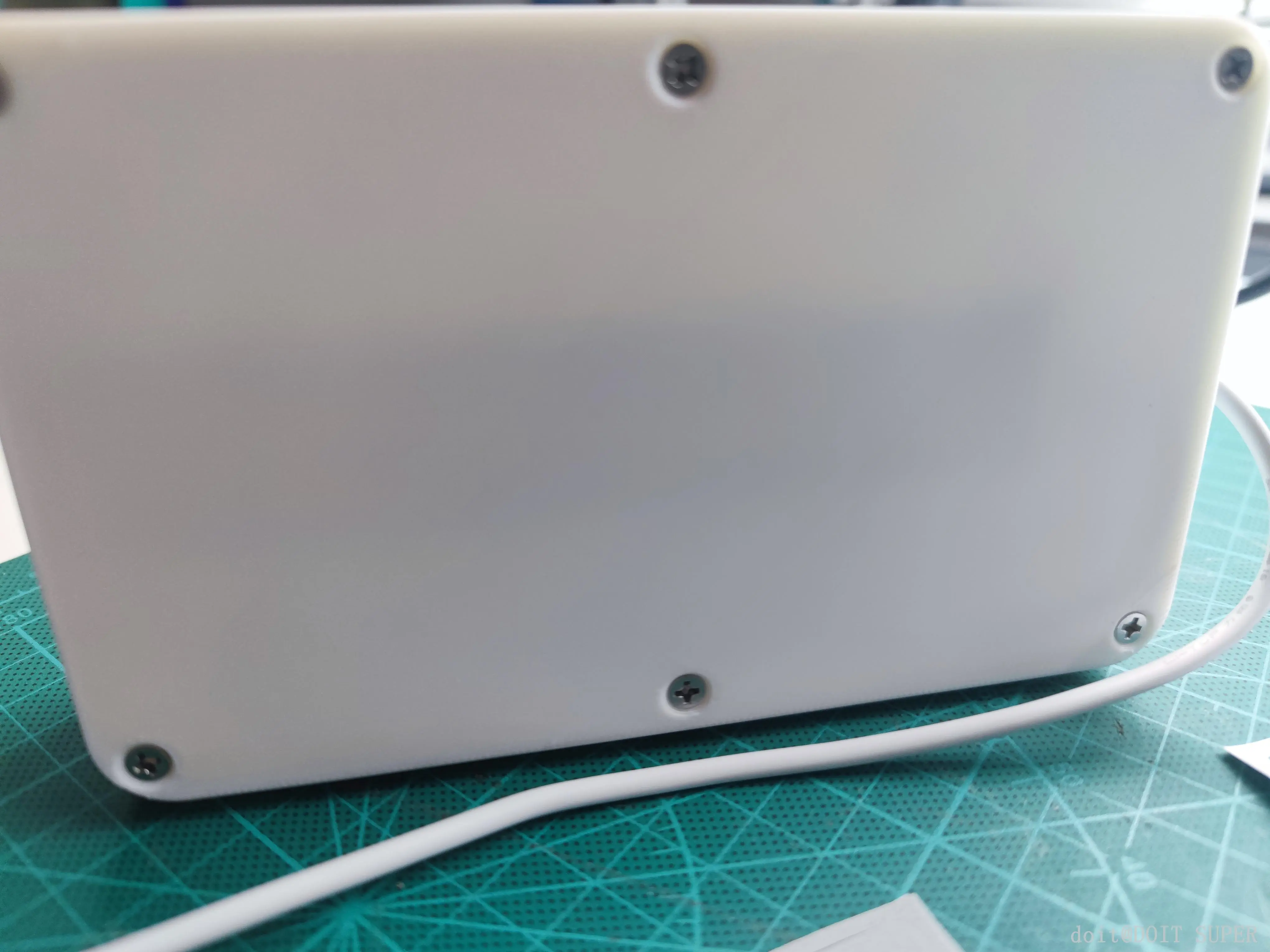

2.底座盖板使用6颗M3螺丝固定，上紧即可

1. 功能测试：5VUSB供电，打开开关测试 LED 灯是否点亮
2. 角度调节测试：将鹅颈管弯曲至 30°、60°、90° 等角度，观察是否保持稳定，无自动回弹现象​
3. 稳固性检查：轻推底座测试是否倾倒（合格标准：倾斜 15° 不倾倒）​
4. 散热测试：连续点亮 30 分钟后，用红外测温仪检测 LED 散热片温度（应低于 60℃）

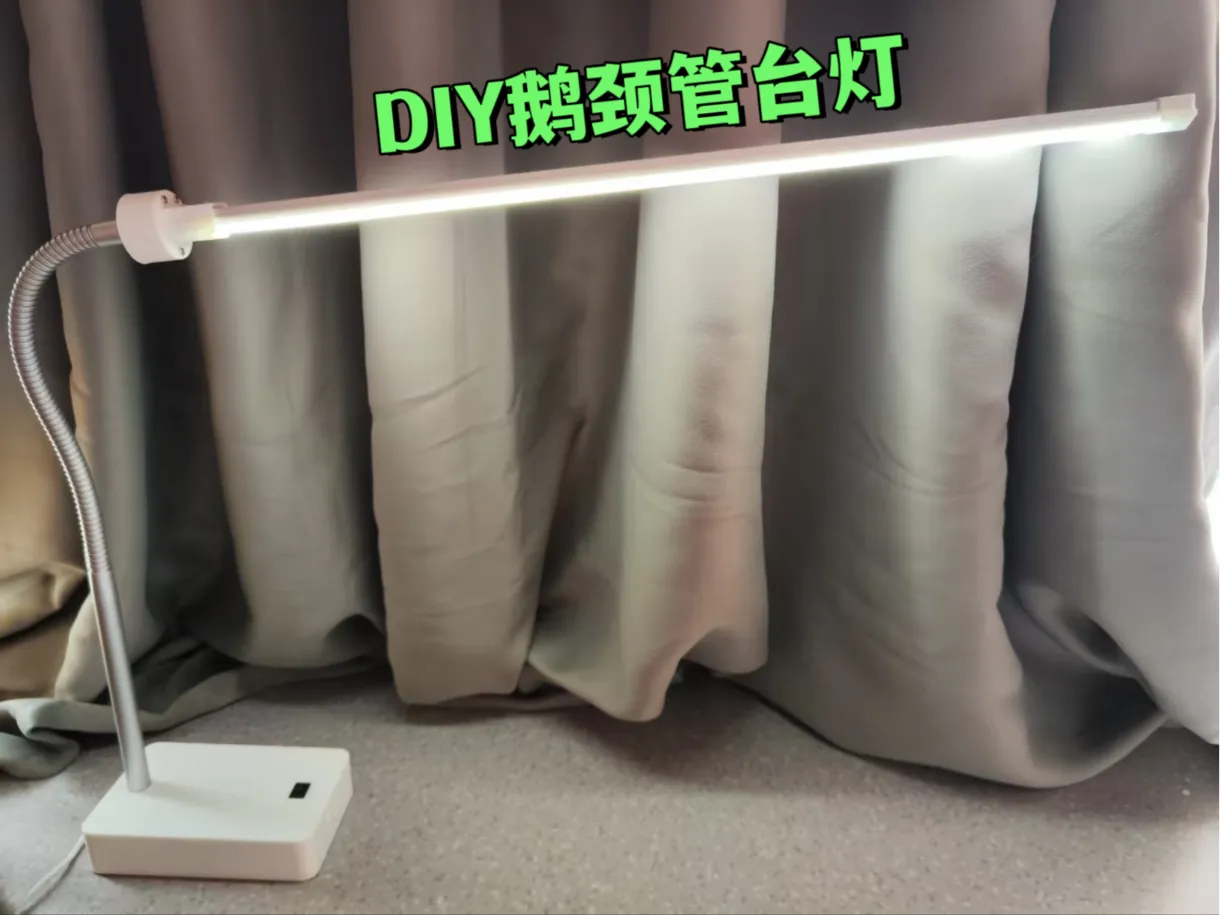

至此，本次DIY鹅颈管台灯已经制作完成，欢迎大家下载使用。
