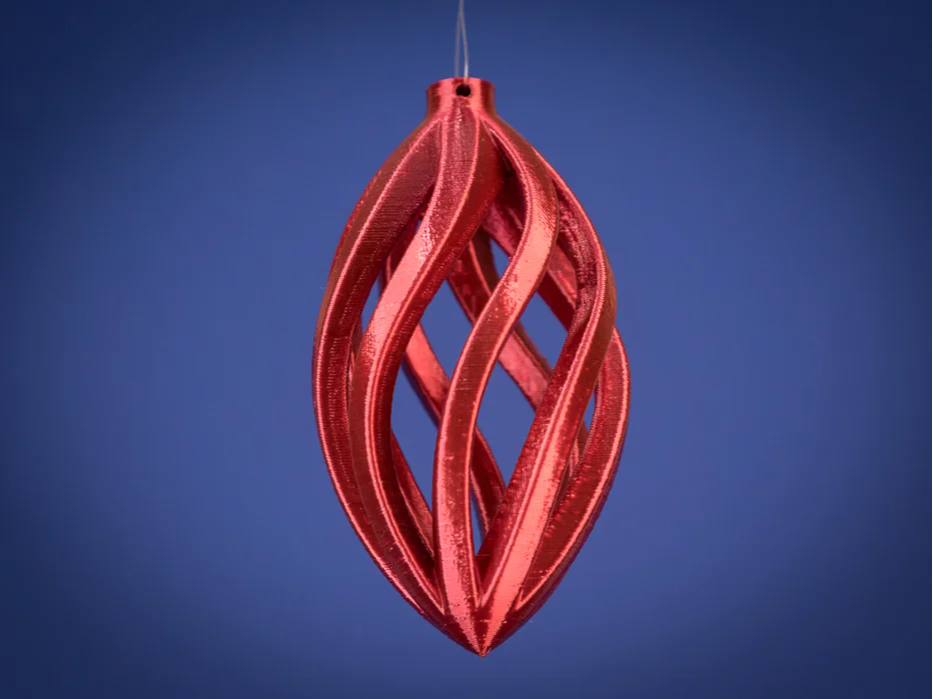

用 Fusion 360 设计圣诞装饰品

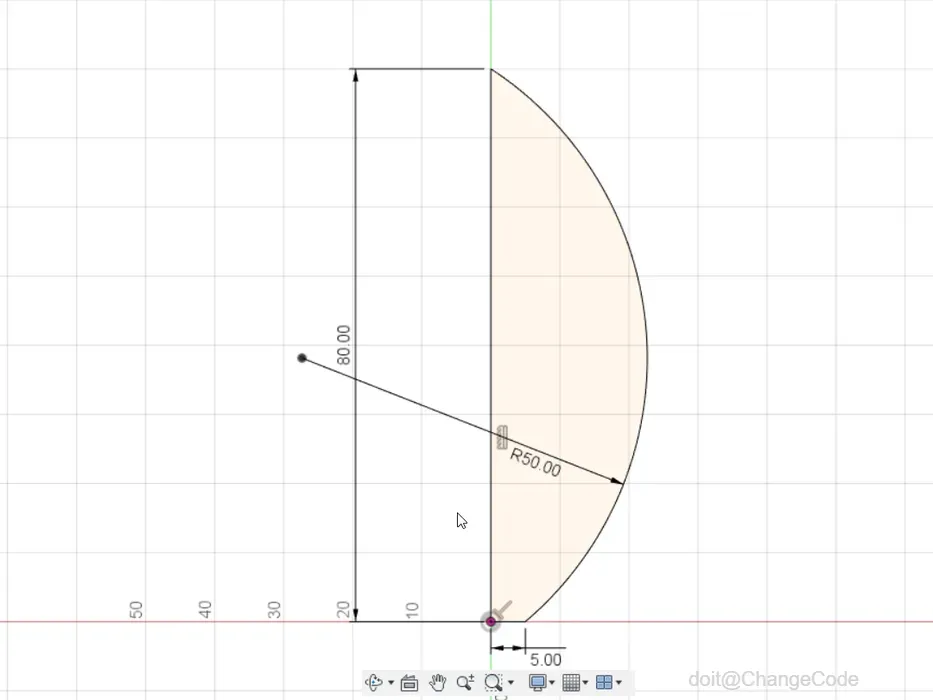

点击 “草图”→“创建草图”，选择垂直平面并绘制以下轮廓。用直线工具从原点绘制一条垂直线，尺寸设为 80mm。从第一条线的底部（原点处）向右绘制另一条 5mm 的直线。最后用三点圆弧工具连接第二条线的端点和垂直线的顶端，圆弧半径设为 50mm。

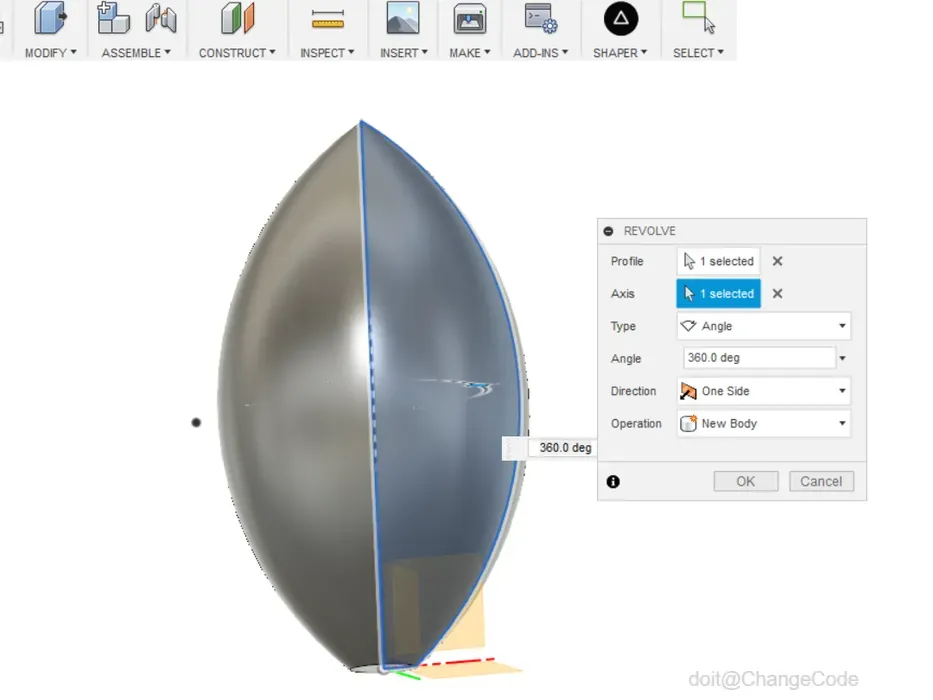

接下来，我们用旋转工具将轮廓草图转为实体。从工具栏选择 “创建”→“旋转”。在对话框中点击 “轮廓”，选中刚才的草图；“轴” 选择草图的左边缘。这样会将草图旋转 360 度，形成上图中的形状。点击对话框中的 “确定”。

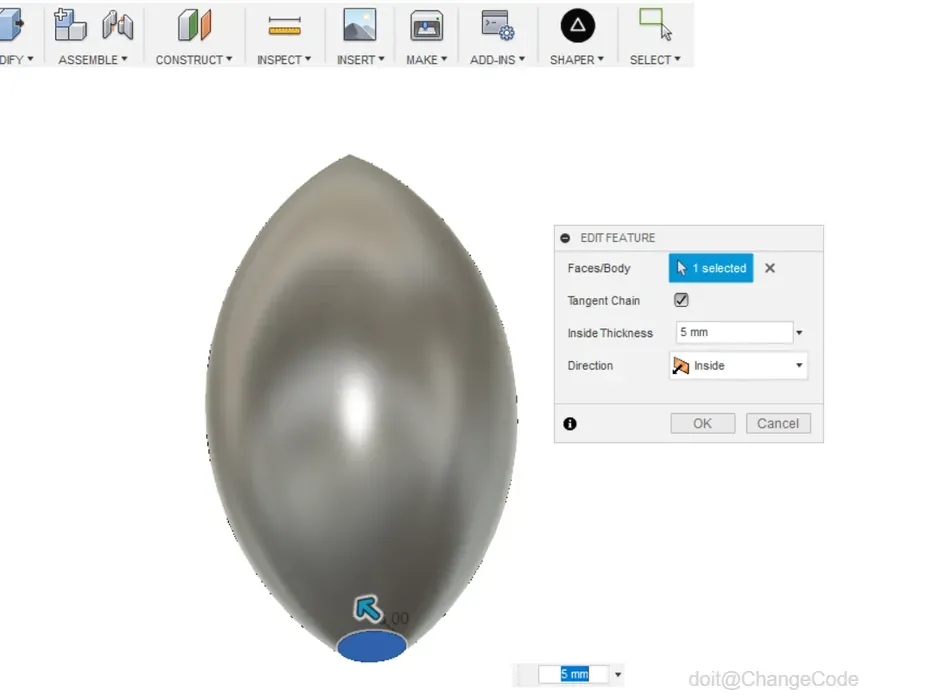

我们希望刚才创建的实体内部中空，所以使用抽壳工具。选择 “修改”→“抽壳”，在 “面 / 实体” 中选中实体的底部平面，内部厚度设为 5mm，方向设为 “向内”，点击 “确定”。从外部看似乎没变化，我们可以创建截面分析来查看内部。

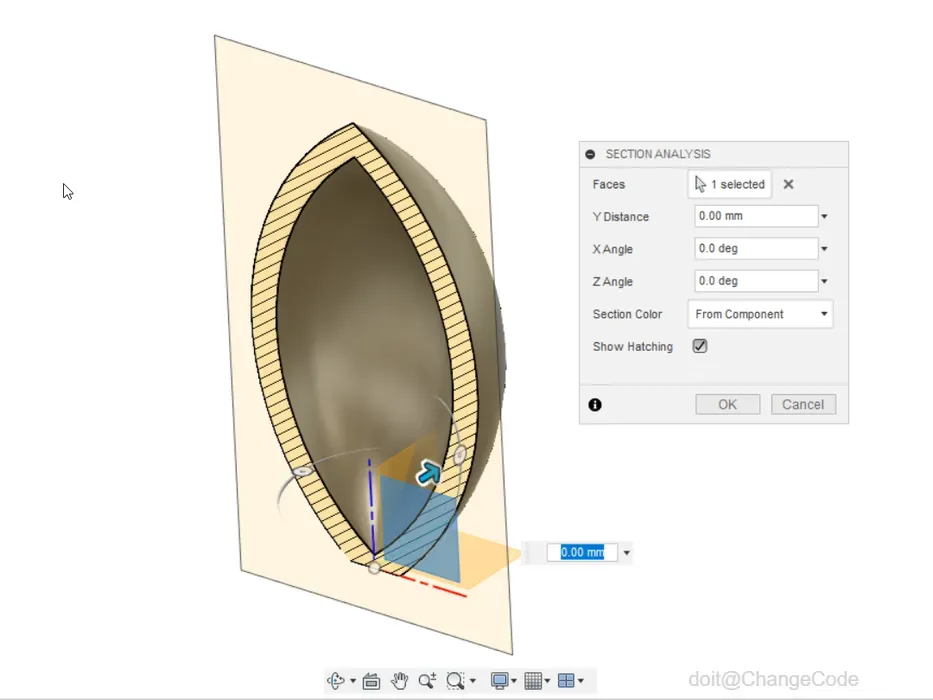

点击工具栏的 “检查”，选择 “截面分析”。在左侧浏览器中，点击 “原点” 旁的灯泡图标使其显示。选择垂直平面并点击 “确定”，这样会生成零件的截面视图，能看到抽壳后的效果。要关闭截面分析，只需点击浏览器中 “分析” 旁的灯泡图标即可。

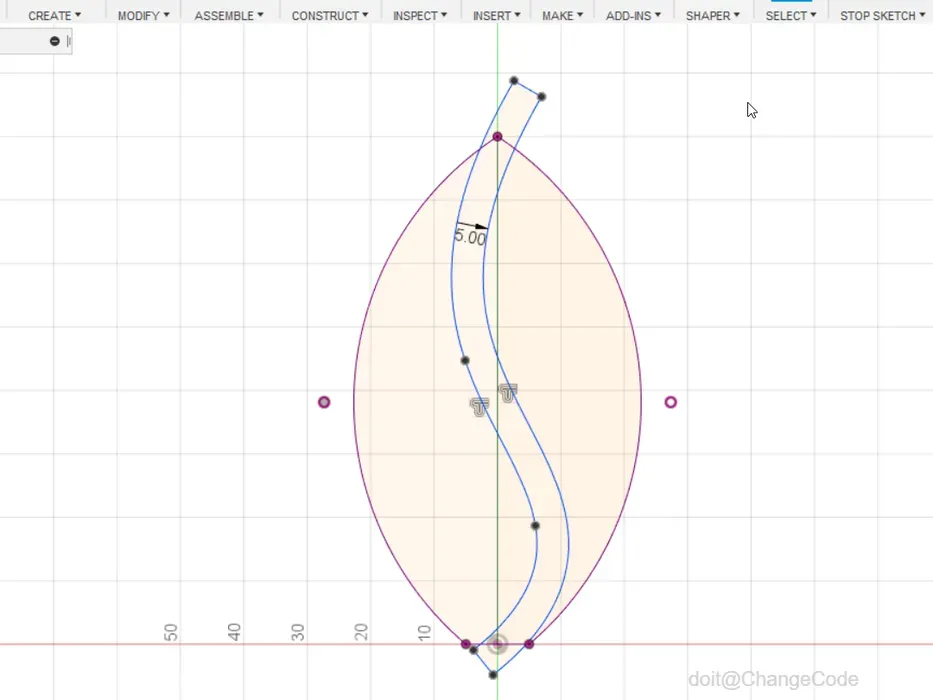

在实体的中平面上创建草图，绘制上图中的样条曲线。用偏移工具将样条曲线偏移 5mm，点击 “停止草图”。

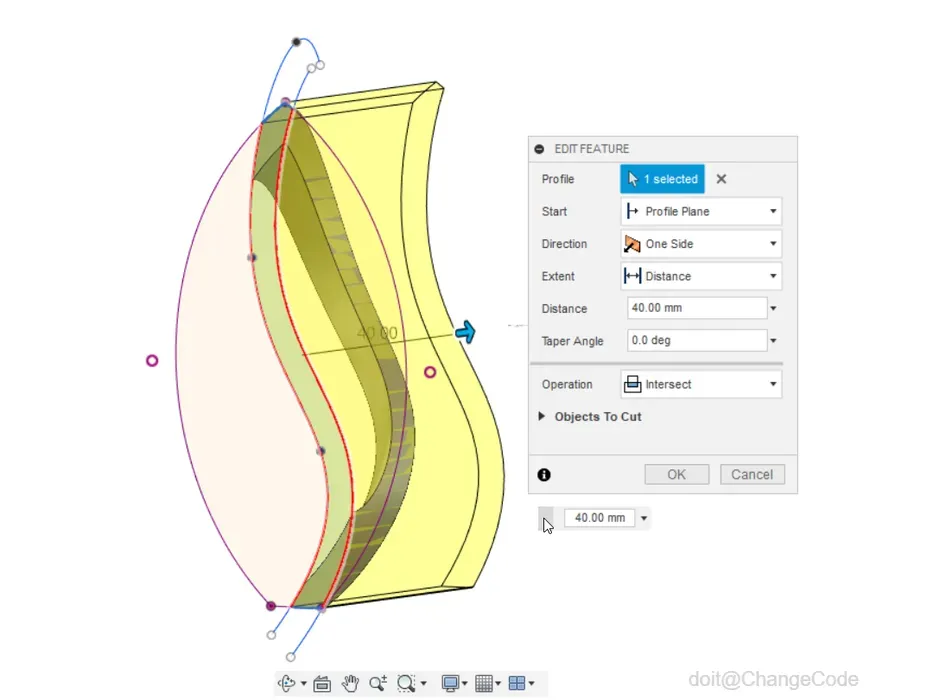

从工具栏选择 “创建”→“拉伸”，选中样条曲线轮廓。拖动蓝色箭头，使其拉伸穿过之前创建的实体。操作类型选择 “交集”，点击 “确定”。这样会生成一个新实体，仅保留样条曲线轮廓与第一个实体抽壳部分的交集。

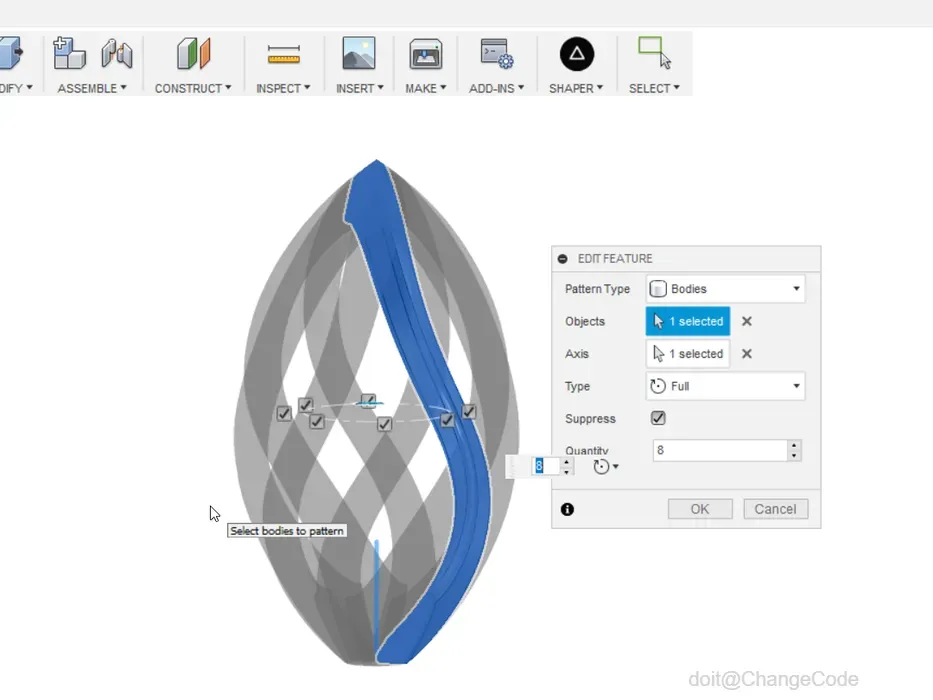

用环形阵列工具复制新创建的实体。选择 “创建”→“阵列”→“环形阵列”，“阵列类型” 选 “实体”，“对象” 选中新实体，“轴” 选择垂直轴，数量设为 8，点击 “确定”。此时会看到 8 个实体呈环形排列。

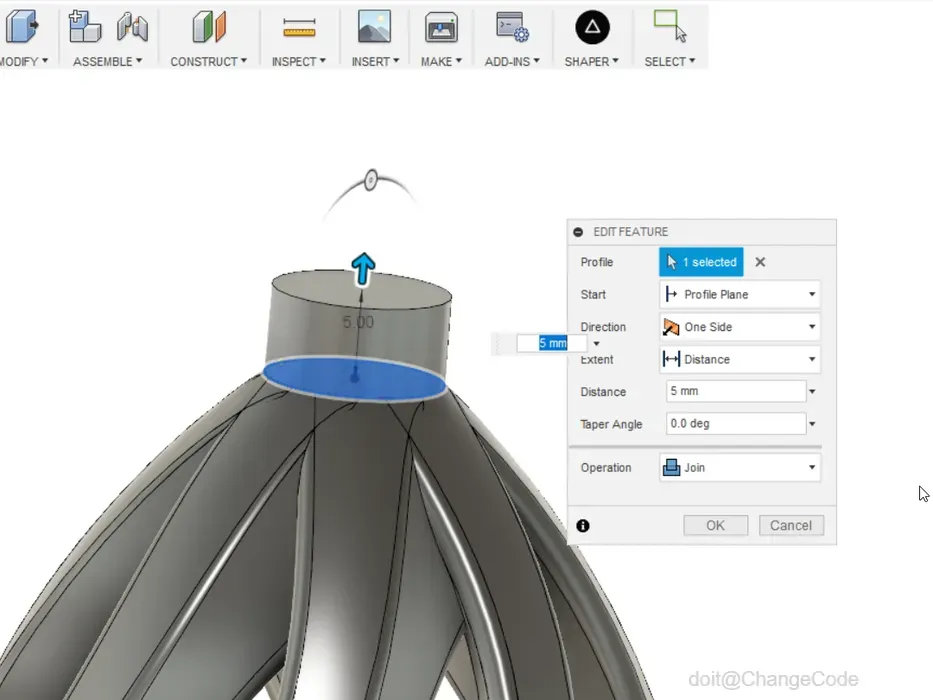

在阵列实体的底部创建草图，绘制一个直径 10mm 的中心直径圆。将圆拉伸 5mm，操作类型选择 “合并”，这样 9 个实体就会合并为一个。

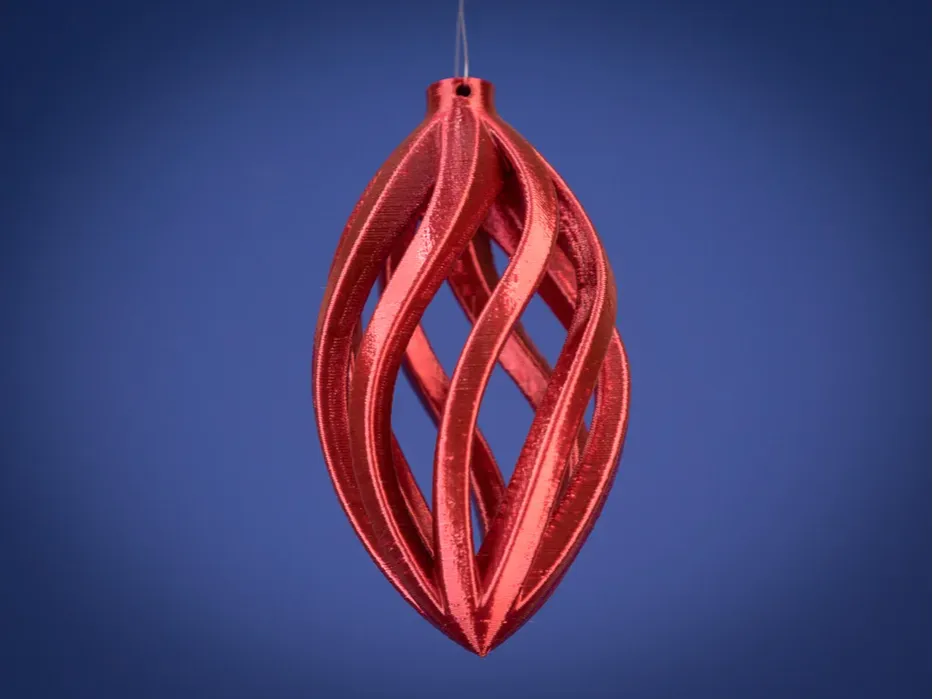

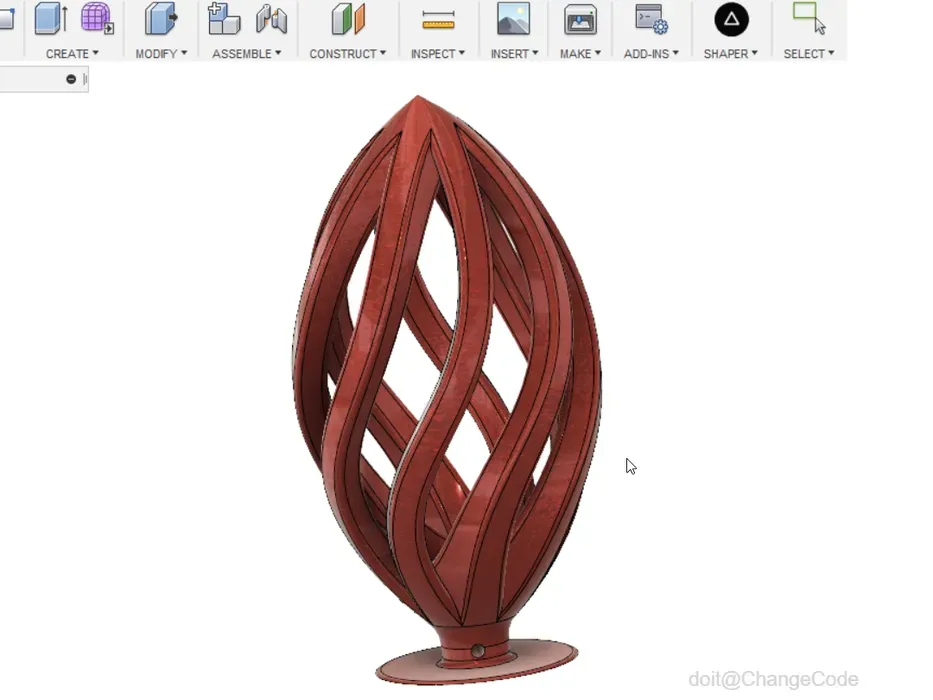

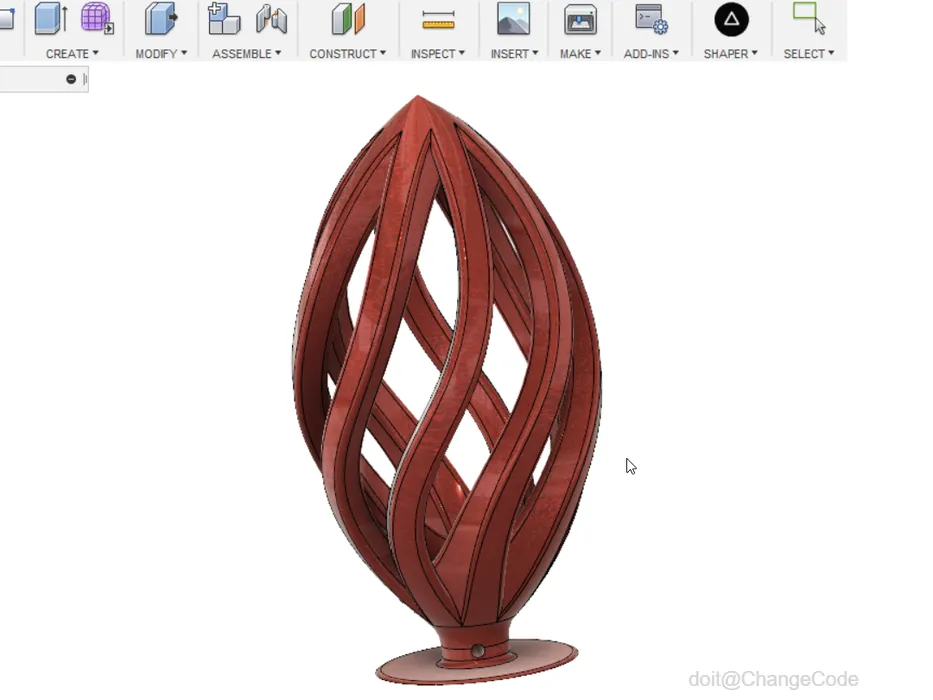

在最后拉伸的圆柱体上绘制一个 4mm 的圆，拉伸切割形成挂孔，用于悬挂装饰品。3D 打印后就能享用了！注意：上图中我还在底部建模了一个裙边，帮助模型在打印时粘在构建板上，打印后可直接移除。
