3D 打印 编码器 方向盘

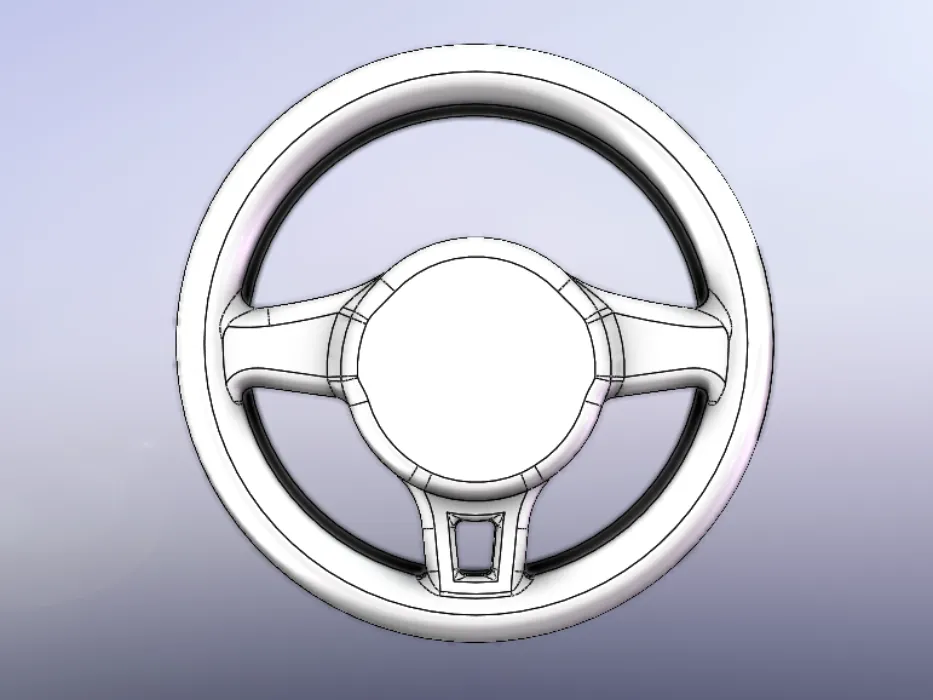

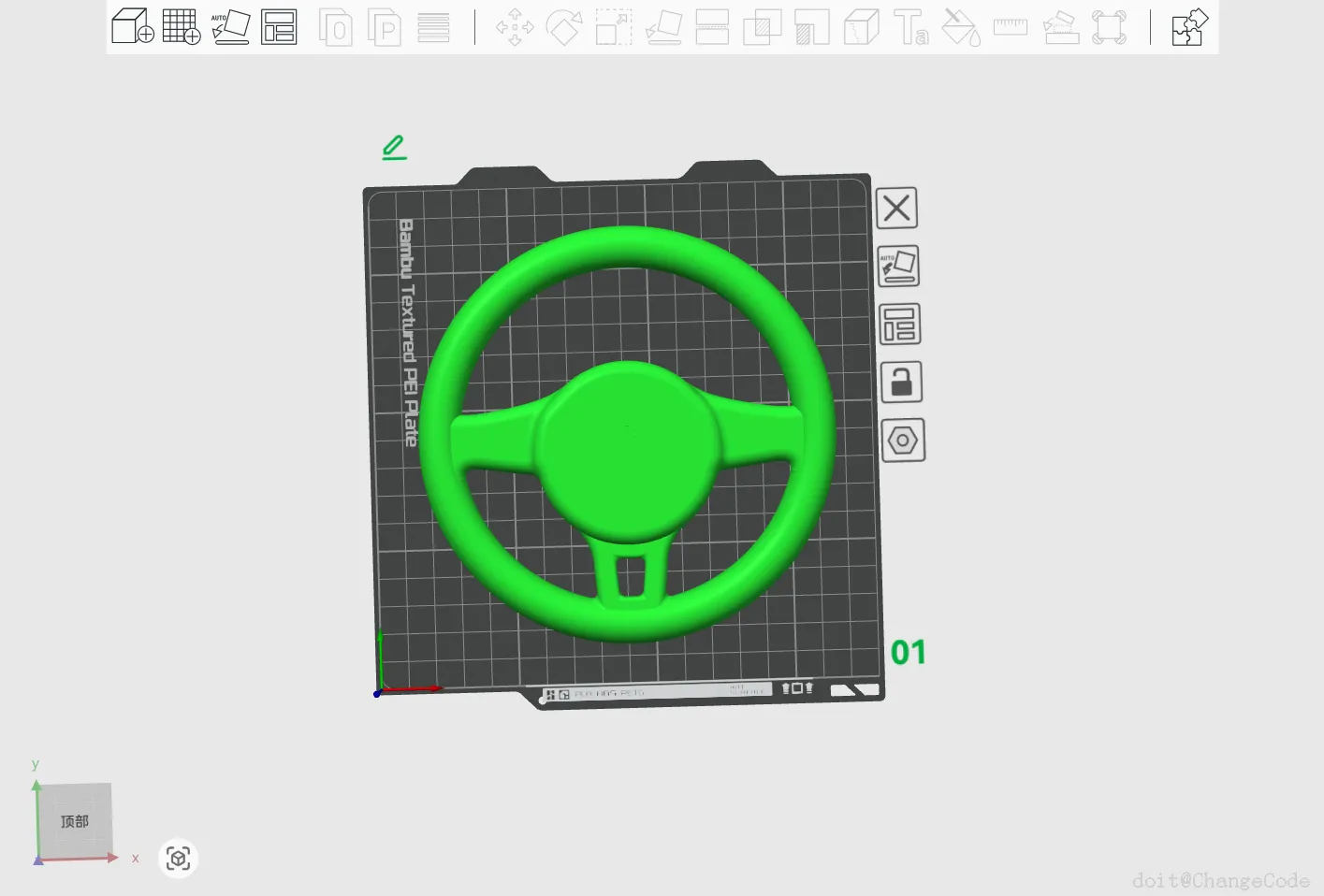

将设计完成的方向盘 3D 模型导入切片软件（如 Bambu Lab 切片界面），图1中呈现模型导入后的初始状态，方向盘模型完整铺陈于打印平台，此时需确认模型摆放方向与平台适配性，确保无悬空或碰撞风险。

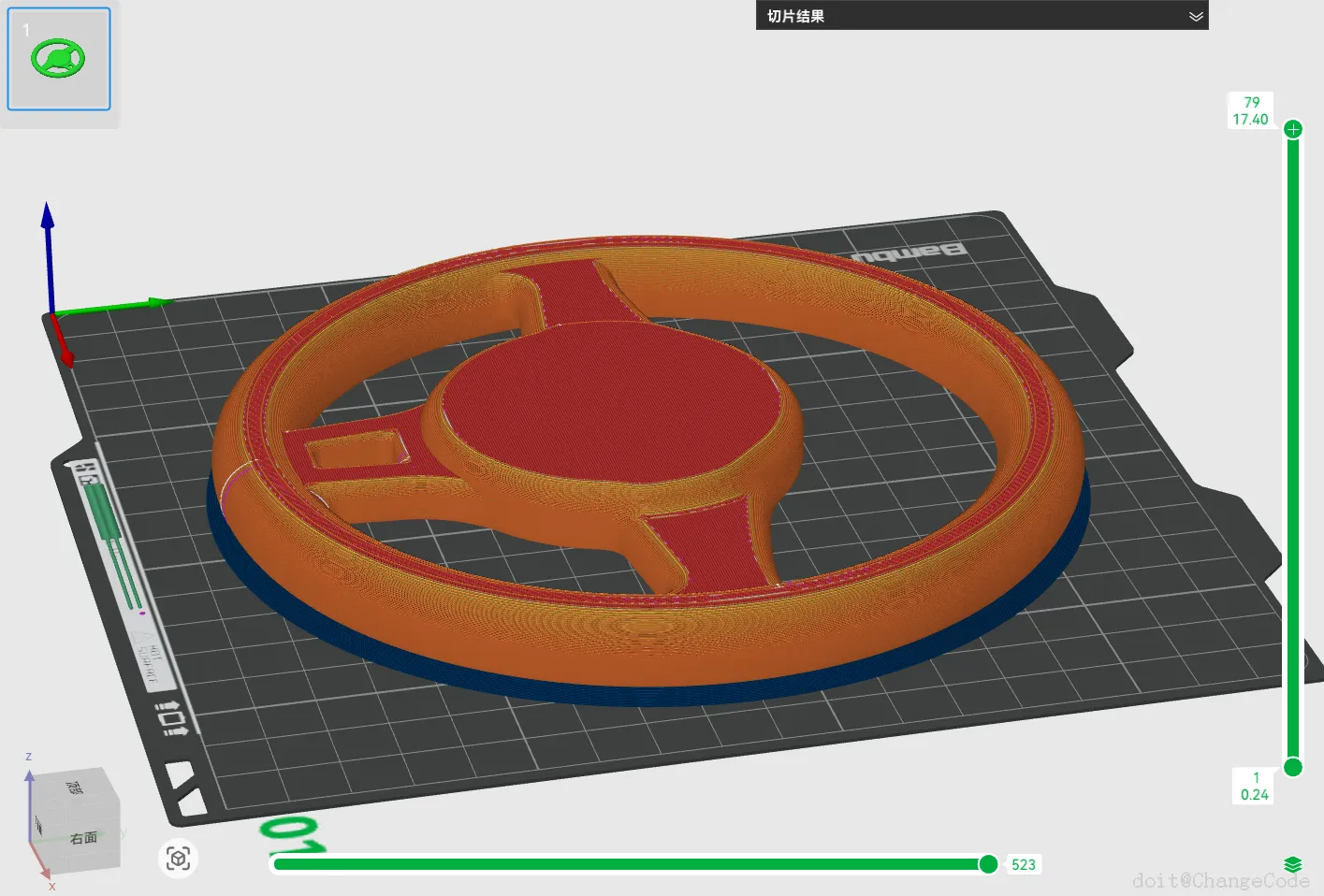

随后进入切片流程（图 2 为切片后预览效果）：软件将模型按打印参数（如层高、填充率）分层解析，生成打印机可识别的路径代码。

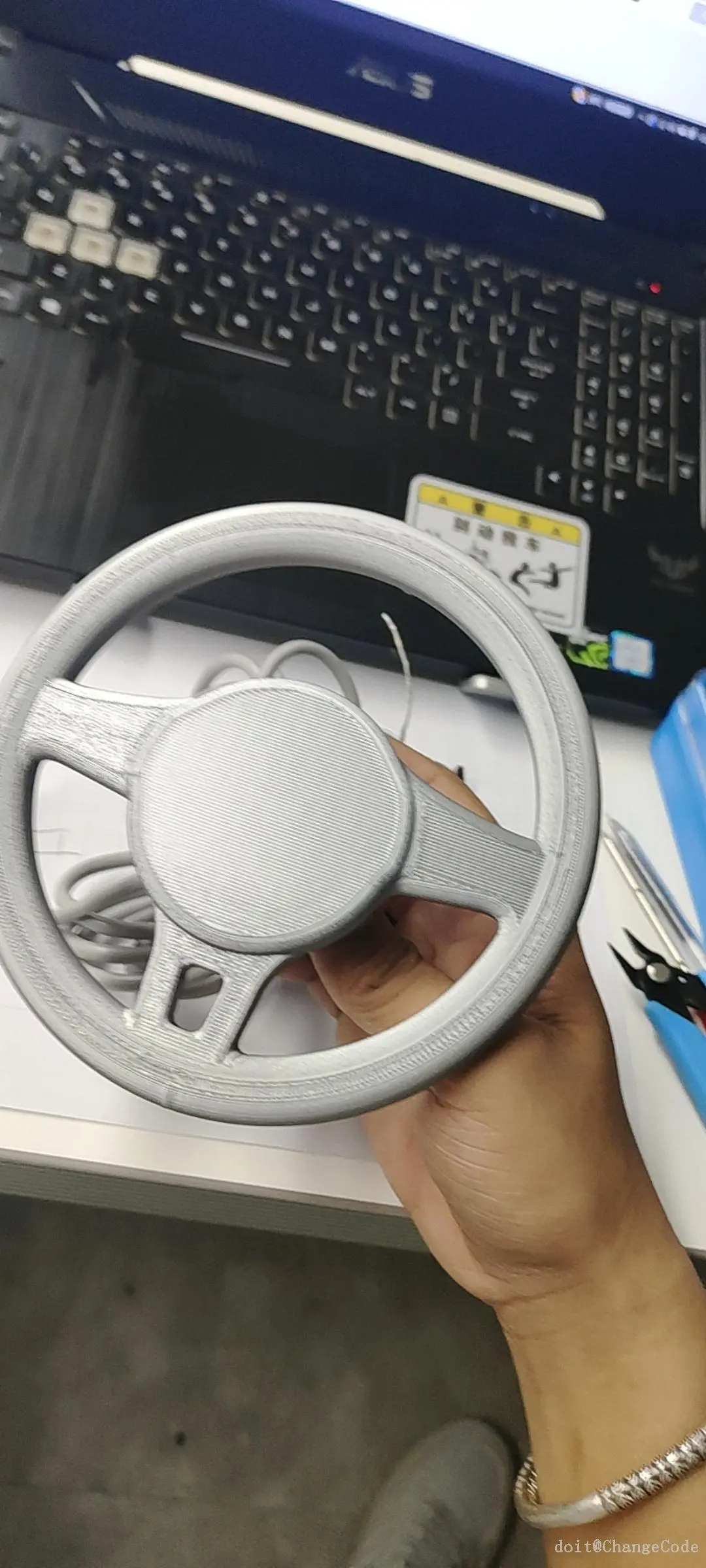

这步骤是打印完成后的，拿在手里展示大小

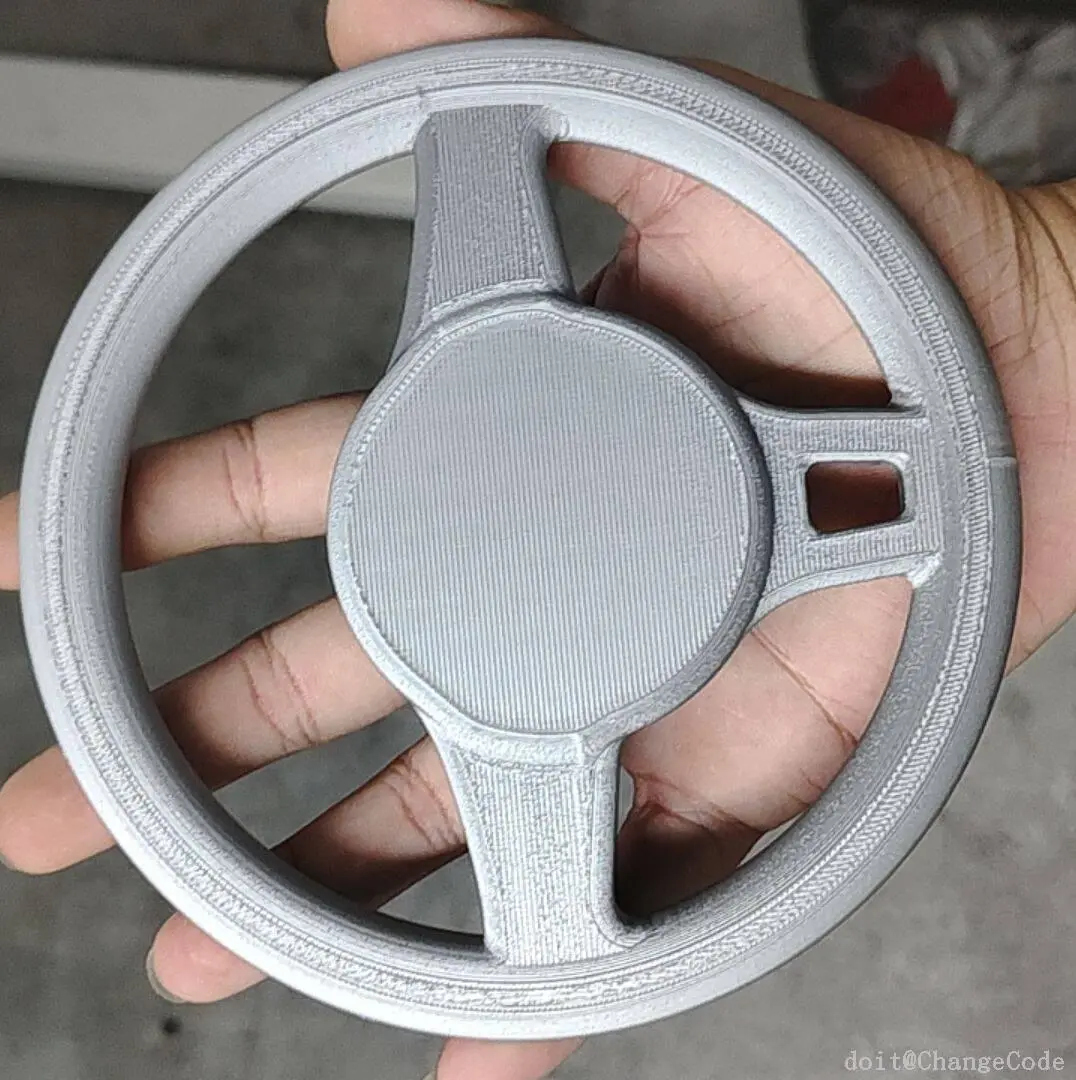

3D 打印完成后，得到手掌大小的方向盘实体。灰色打印件完整还原三辐条结构与中心圆盘造型，表面层纹均匀可控，尺寸精准匹配建模预期。此时需重点校验方向盘轮缘直径、辐条厚度、中心安装孔位的实体精度。

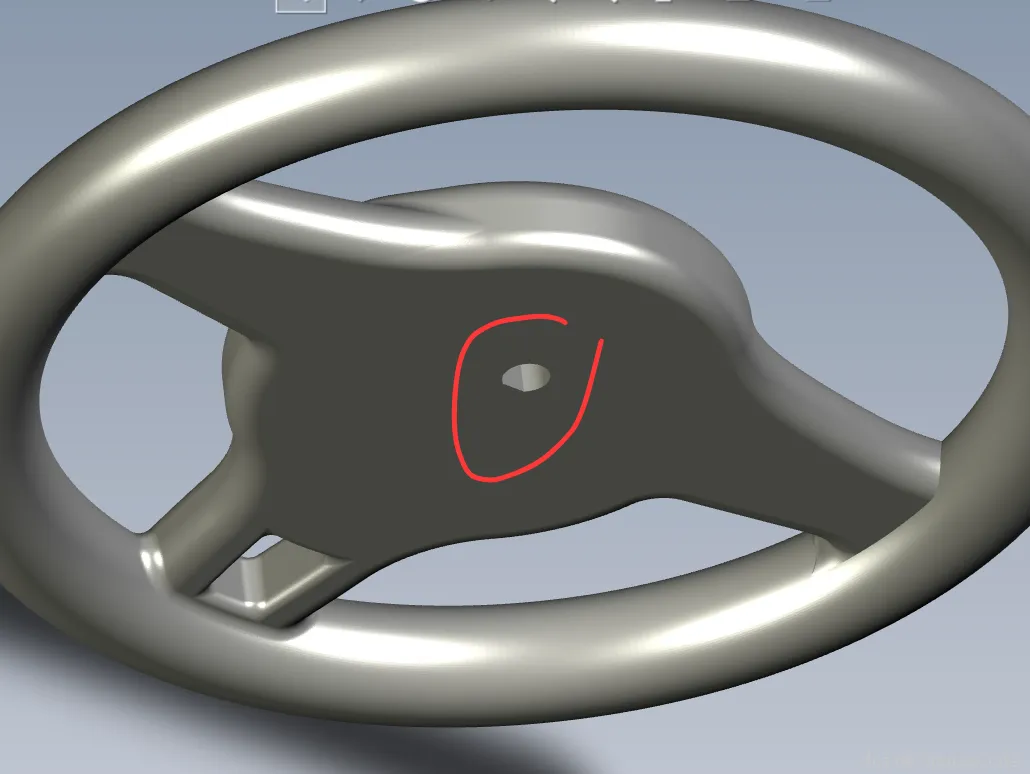

图中红色圈出的方向盘背部孔位，是建模阶段预留的编码器轴适配接口。

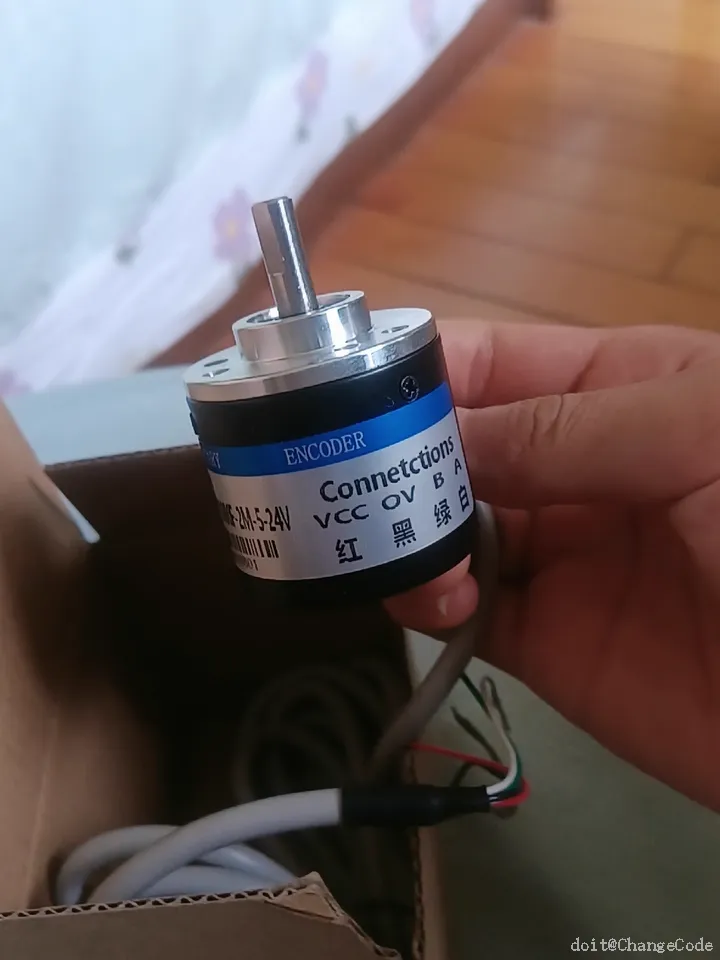

将 3D 打印完成的方向盘背部孔位（第三步预留的编码器轴接口）对准编码器转轴，缓慢插入并确认轴与孔的刚性连接—— 此环节需保证方向盘转动时，编码器转轴能同步无虚位旋转。安装后轻转方向盘，校验转动顺滑度与连接稳定性：若出现卡顿或松动，需重新调整孔轴配合精度（如通过打磨孔壁、增加衬套等方式优化）。

这段代码运行于 Arduino 平台，核心作用是实时捕捉编码器 AB 相的电平变化，判断方向盘旋转方向（顺时针 / 逆时针）并累计计数，最终通过串口将计数结果输出至上位机

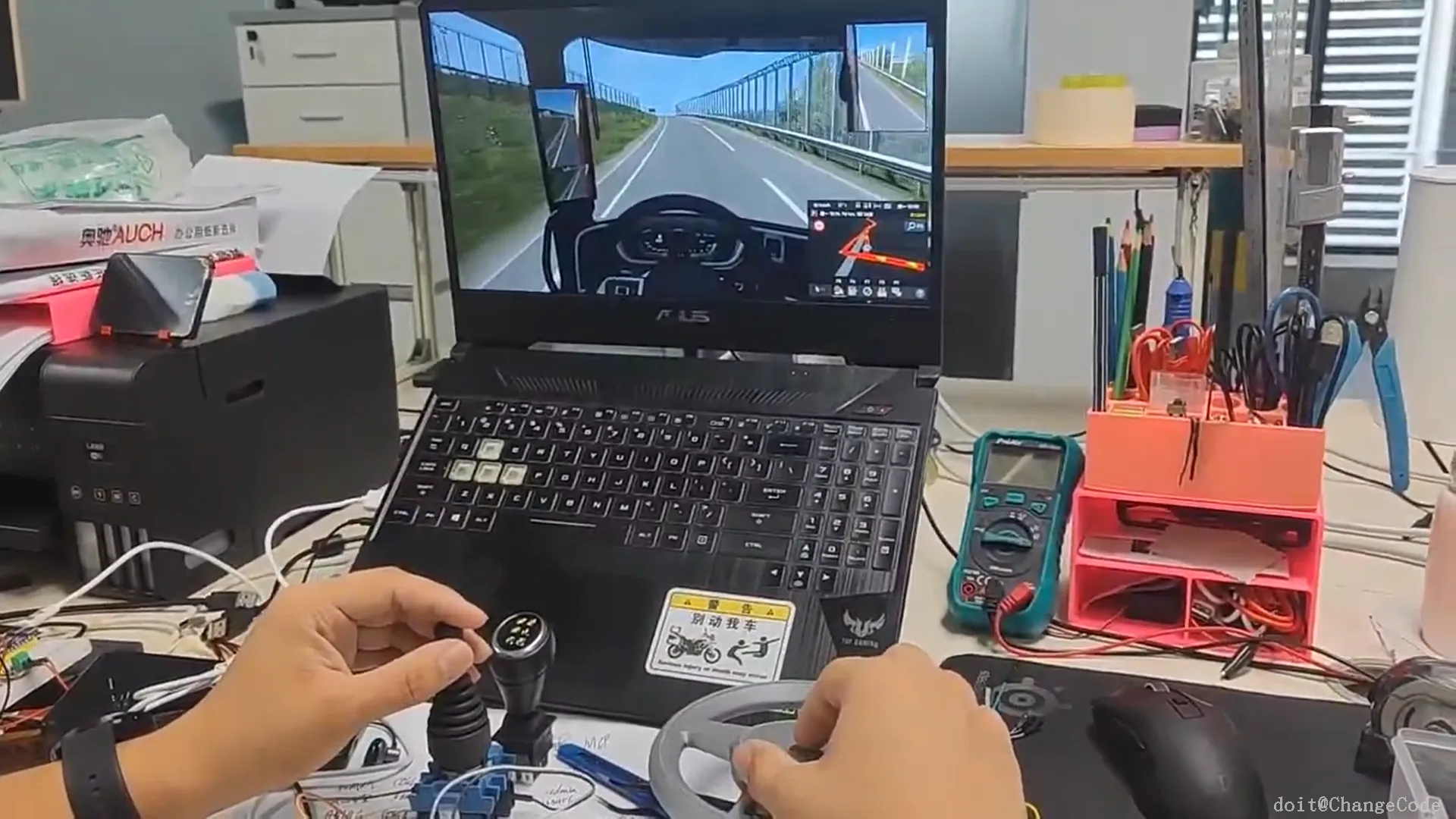

将装配完成的测试方向盘接入欧卡 2 运行环境，实际转动 3D 打印方向盘，观察游戏内卡车转向与硬件操作的同步性。此环节通过 “物理转动→编码器信号→游戏反馈” 的全链路验证，直观校验编码器灵敏度是否匹配欧卡 2 的转向逻辑 —— 若游戏内卡车转向角度、回正速度与方向盘操作精准对应，说明前期建模、打印、装配及代码调试均达预期；若存在延迟或角度偏差，则需回溯优化编码器参数或机械配合精度，为最终欧卡 2 专用方向盘的功能落地提供实测依据。
