尼康镜头适配器

DOIT SUPER
转载
发布时间: 2025-07-30 17:20:52 | 阅读数 0收藏数 0评论数 0

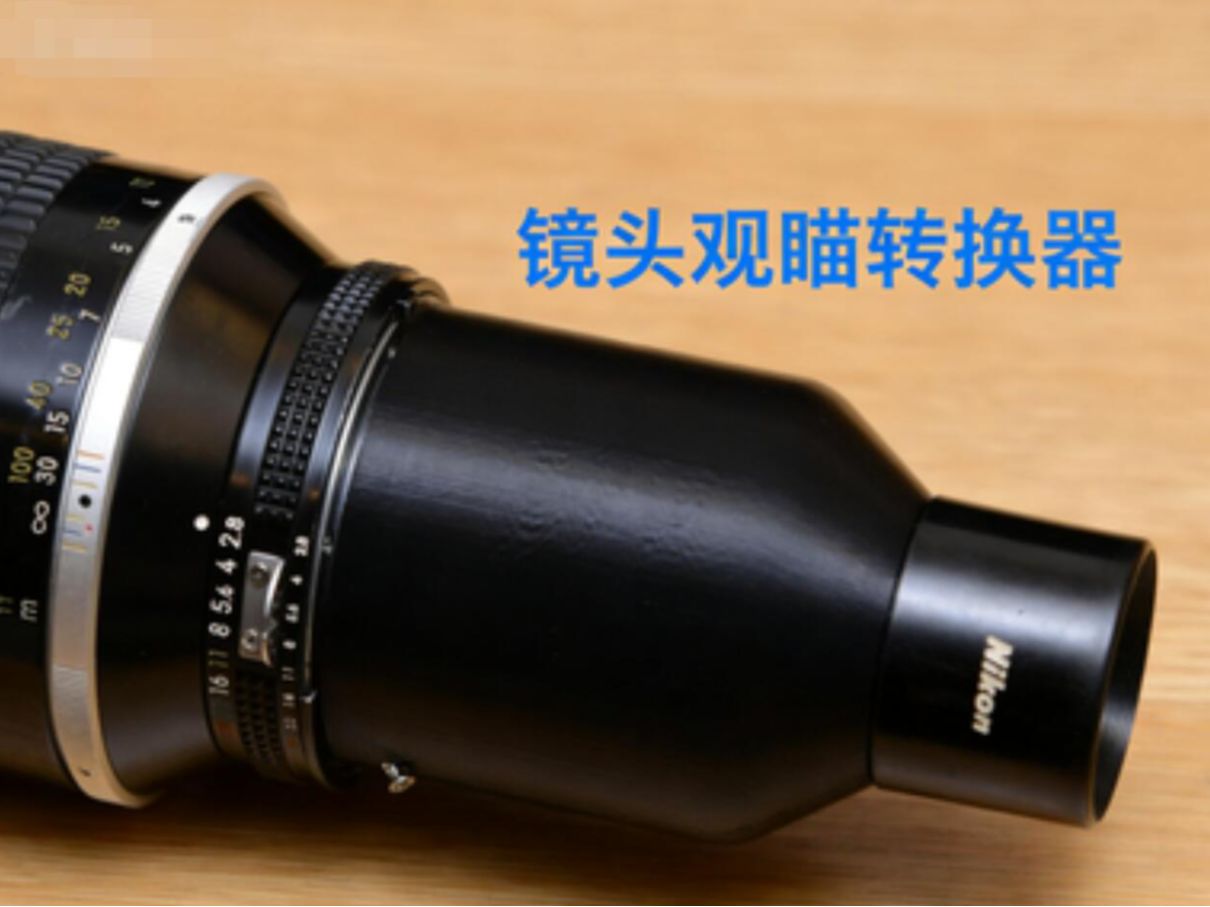

封面

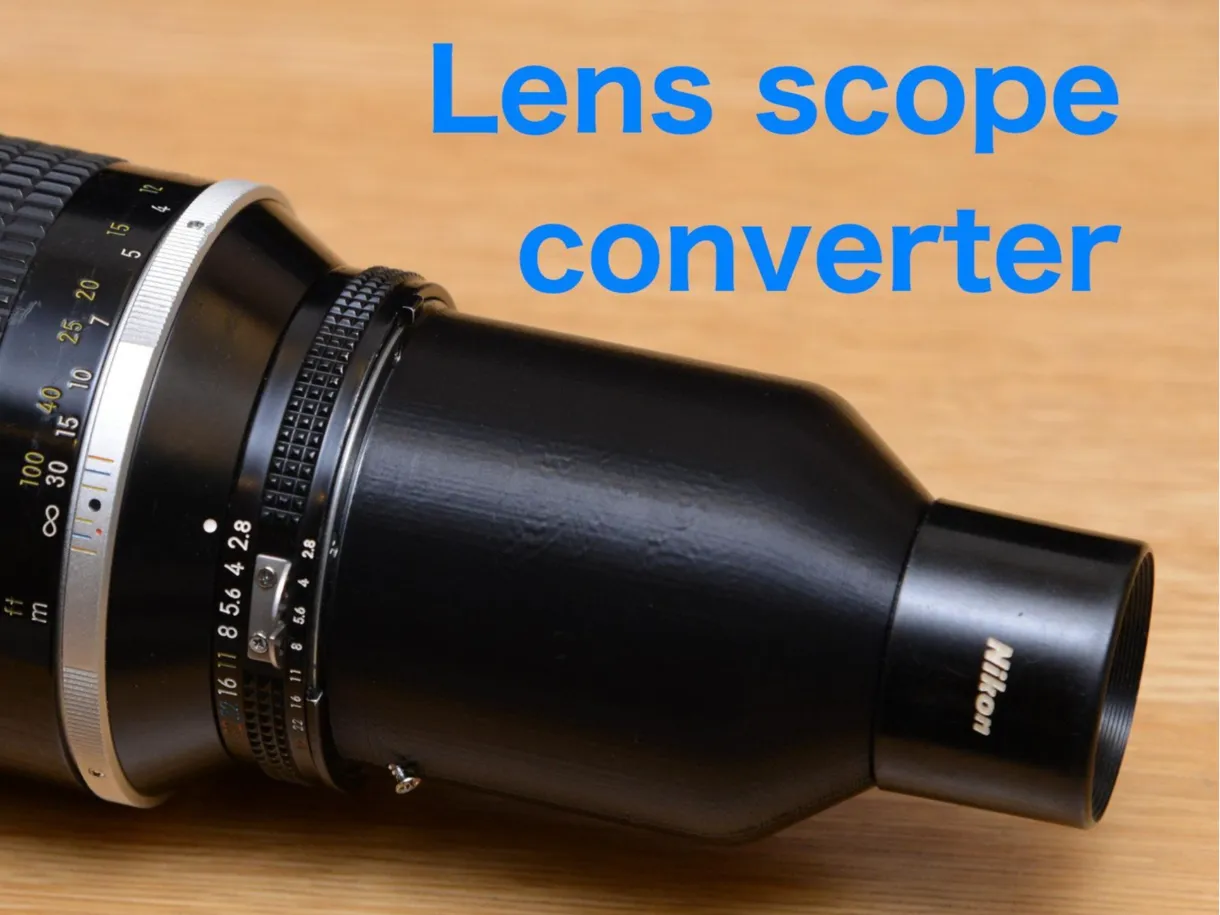

本项目是一款3D打印的转接口适配器,FDM打印制作,材质为pla,打印过程无支撑。以下简称为适配器。该适配器可将尼康F卡口镜头转换为望远镜。您需要PEAK TS1961 10倍放大镜作为目镜广视角(~40度),长眼距(~20mm)图像反转。

准备工作:

材料:

该适配器将尼康 F 接口镜头转换为望远镜。

  1. 您需要 PEAK TS1961 10x 放大镜作为目镜
  2. 广视角(~40度)、长出瞳距离(~20毫米)
  3. 图像反转

你需要

  1. 带光圈环的尼康 F 卡口镜头(不适用于 G 型或 E 型镜头)

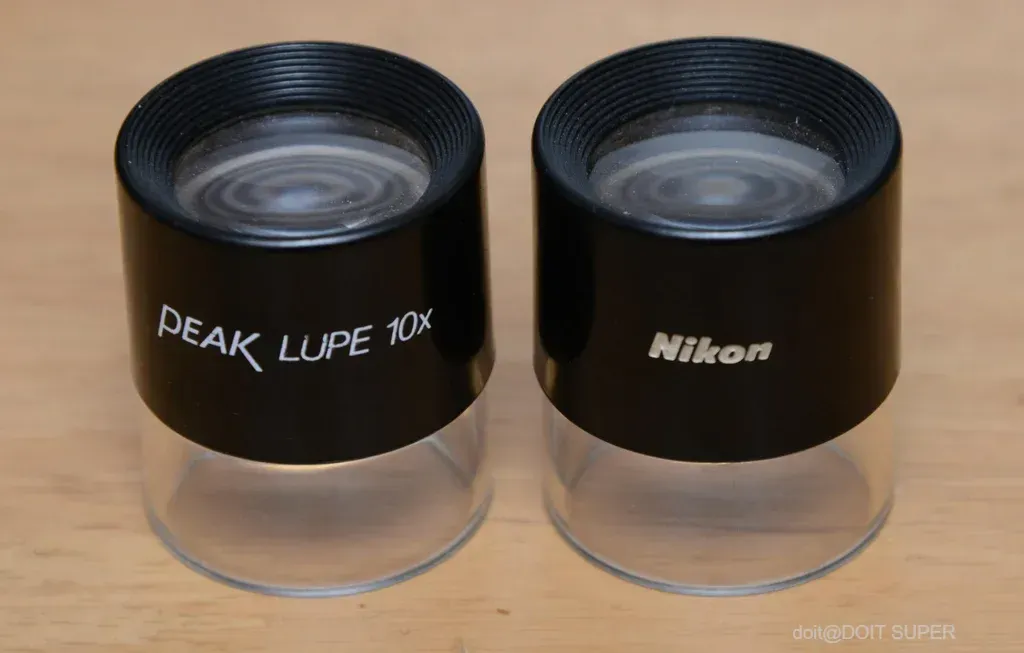

  2. PEAK TS1961 10x 放大镜或其兼容镜(尼康版本存在,如上图右所示)
  3. (可选)2mm自攻螺钉


STL
scope.stl
1.18MB

工具:


1

打印和组装

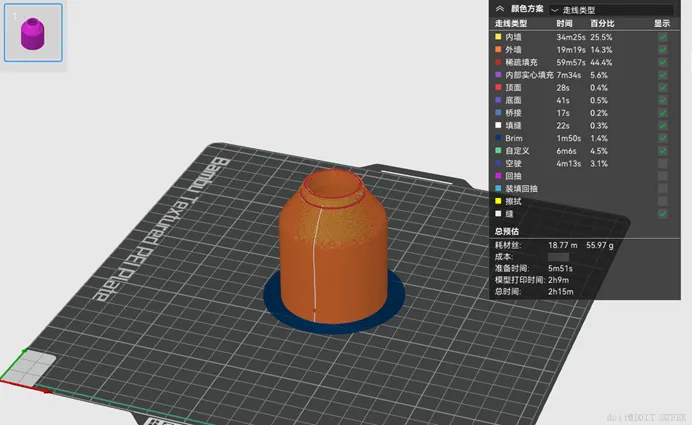

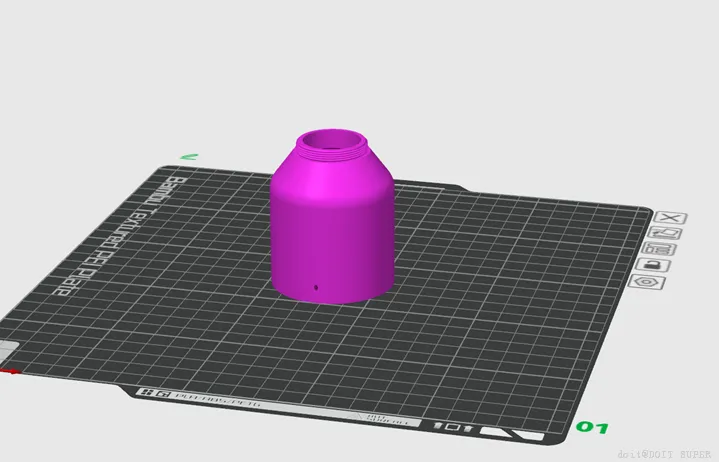

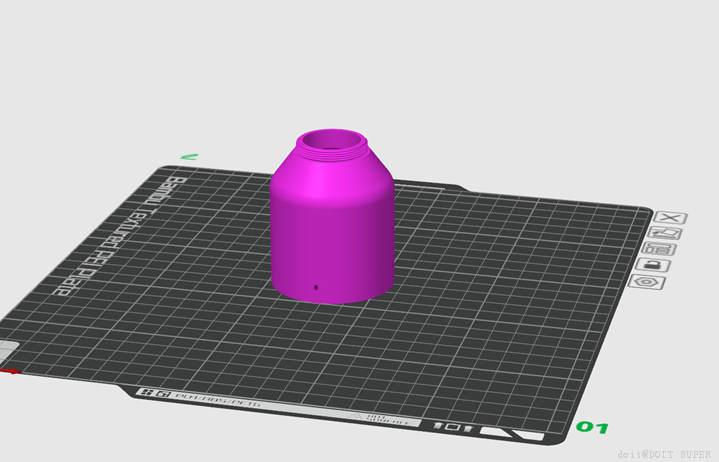

  1. 按提供的姿势打印物品。无需支撑。
  2. 层高稍微细一点会更好,以形成精确的螺纹(例如每层 0.15 毫米)

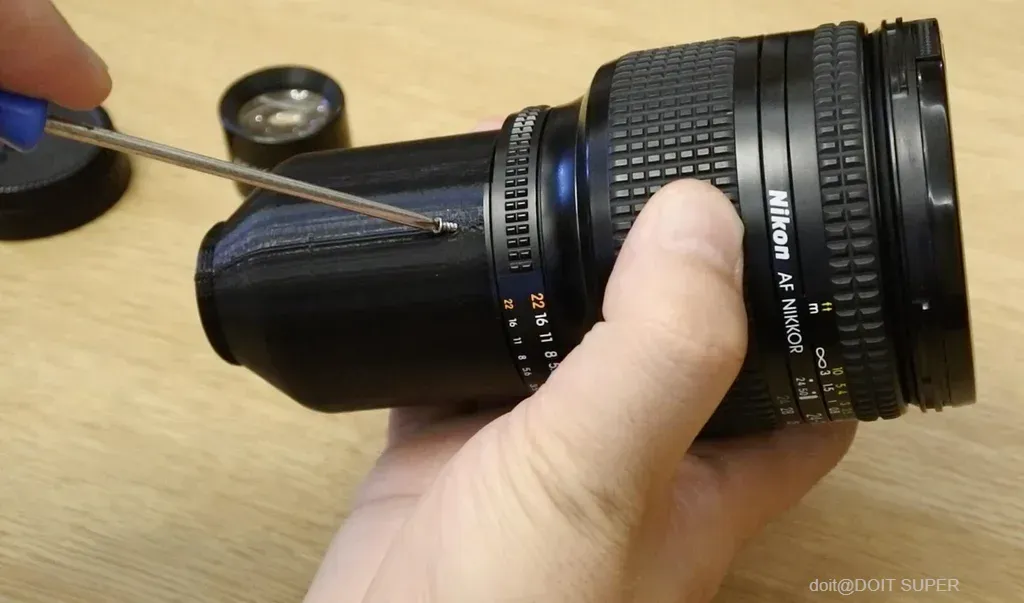

  3. 为了将适配器牢固地固定到镜头上,请使用 2 毫米自攻螺钉。


2

如何使用

尽可能地将光圈打开到最大(最小 F 值)。

常问问题

Q1:放大倍数是多少?

A1:放大倍数=(镜头焦距)/30


Q2:我们可以使用哪种镜头?

A2:您可以使用任何带光圈环的F卡口镜头。G卡口和E卡口镜头没有光圈环,因此当镜头从相机机身拆卸时,光圈会关闭。


Q3:镜头的F值有什么条件?

Q3. F5.6 就够了。光圈越大,眼点就越灵活。


Q4:在适配器上添加三脚架插座怎么样?

A4:为了避免镜头掉落的麻烦,我特意省略了三脚架螺纹和挂绳孔。请使用带三脚架座的镜头。
