桌面DIY收纳盒

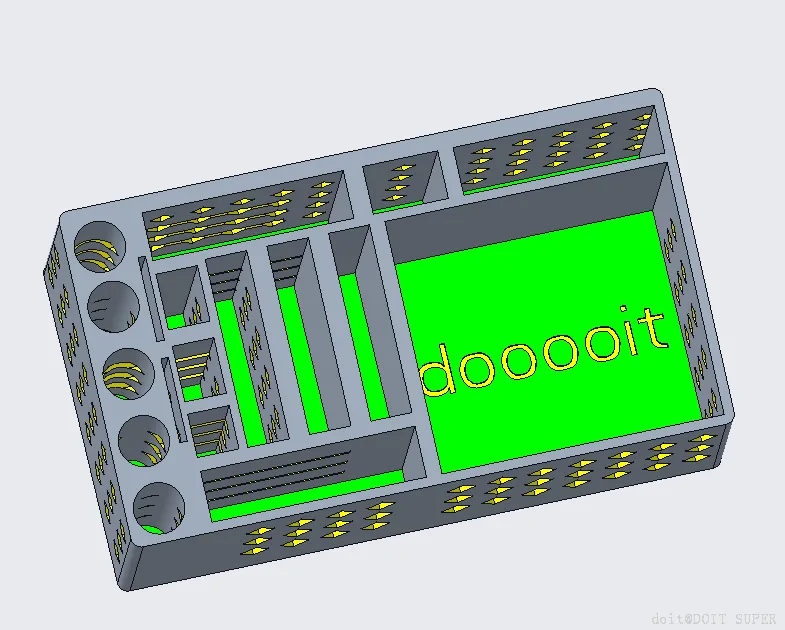

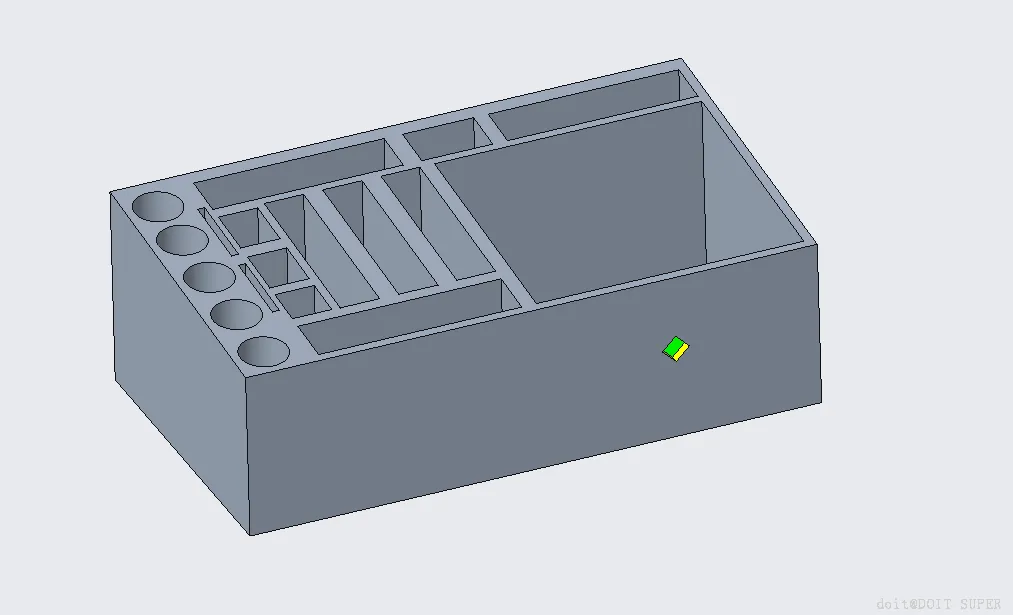

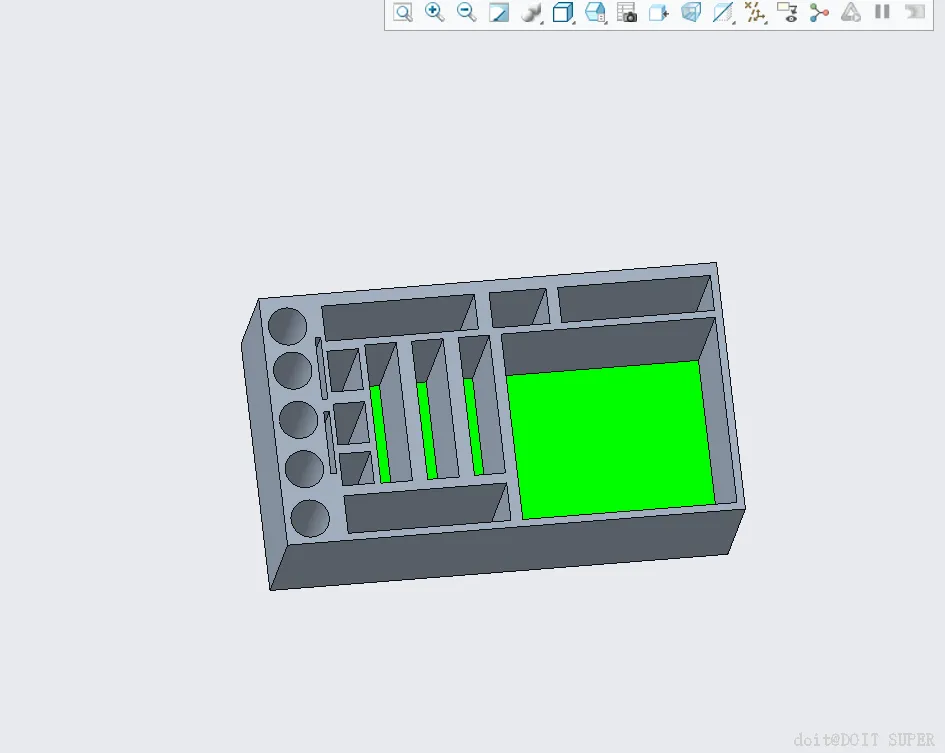

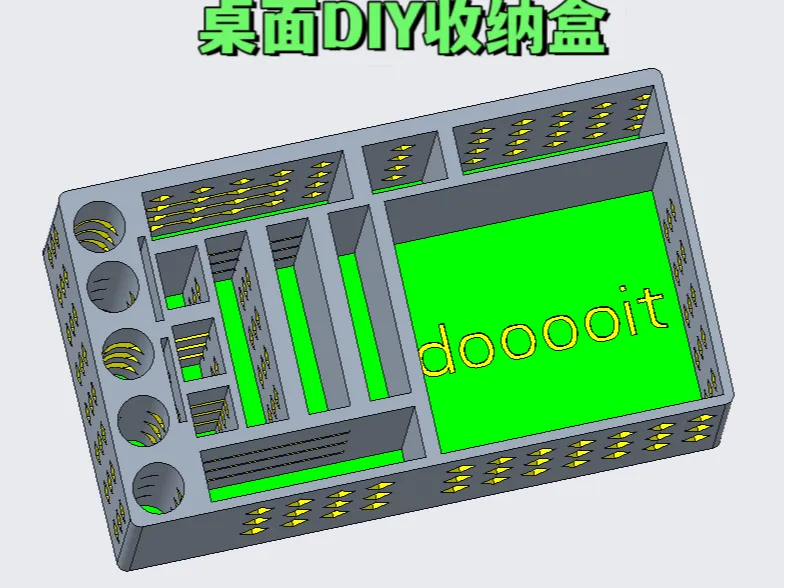

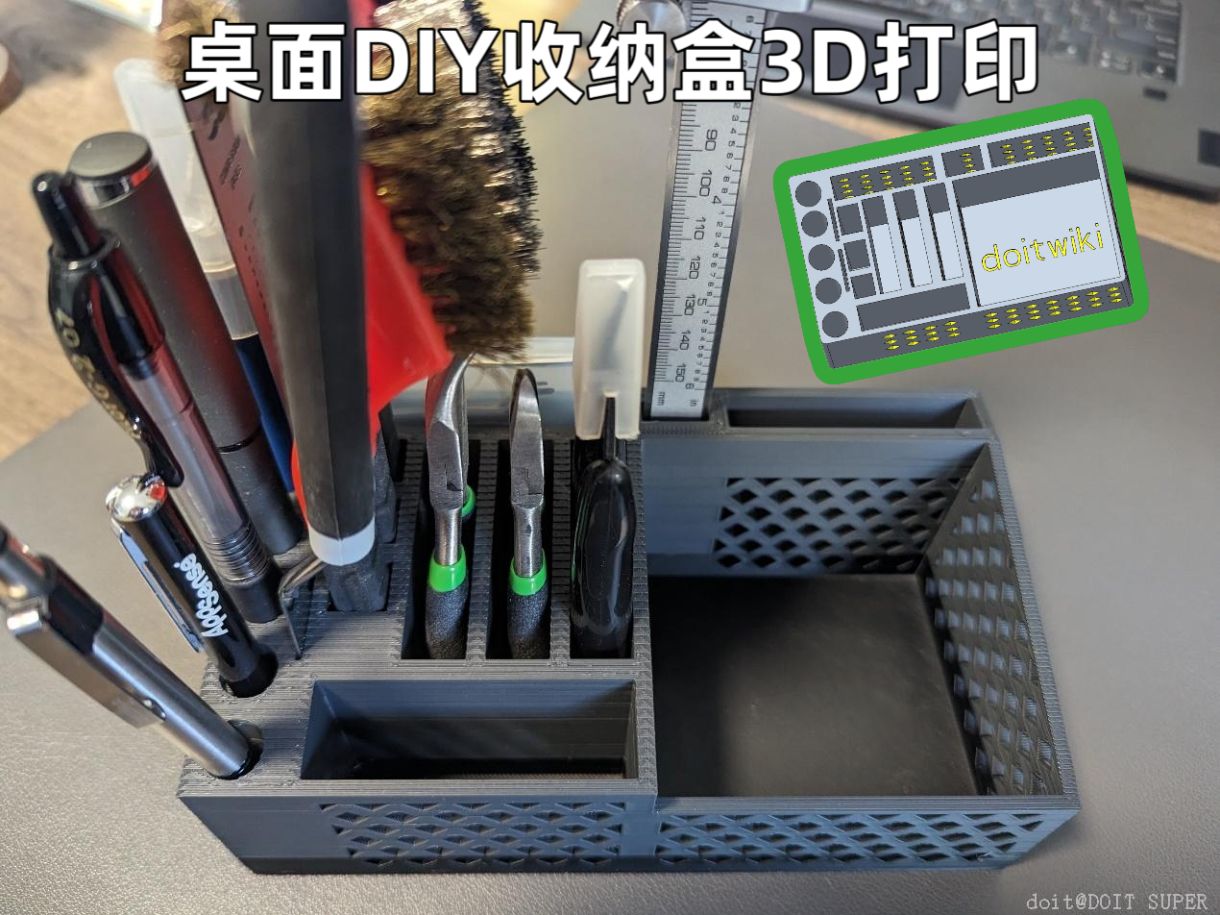

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以具体实物为准，三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

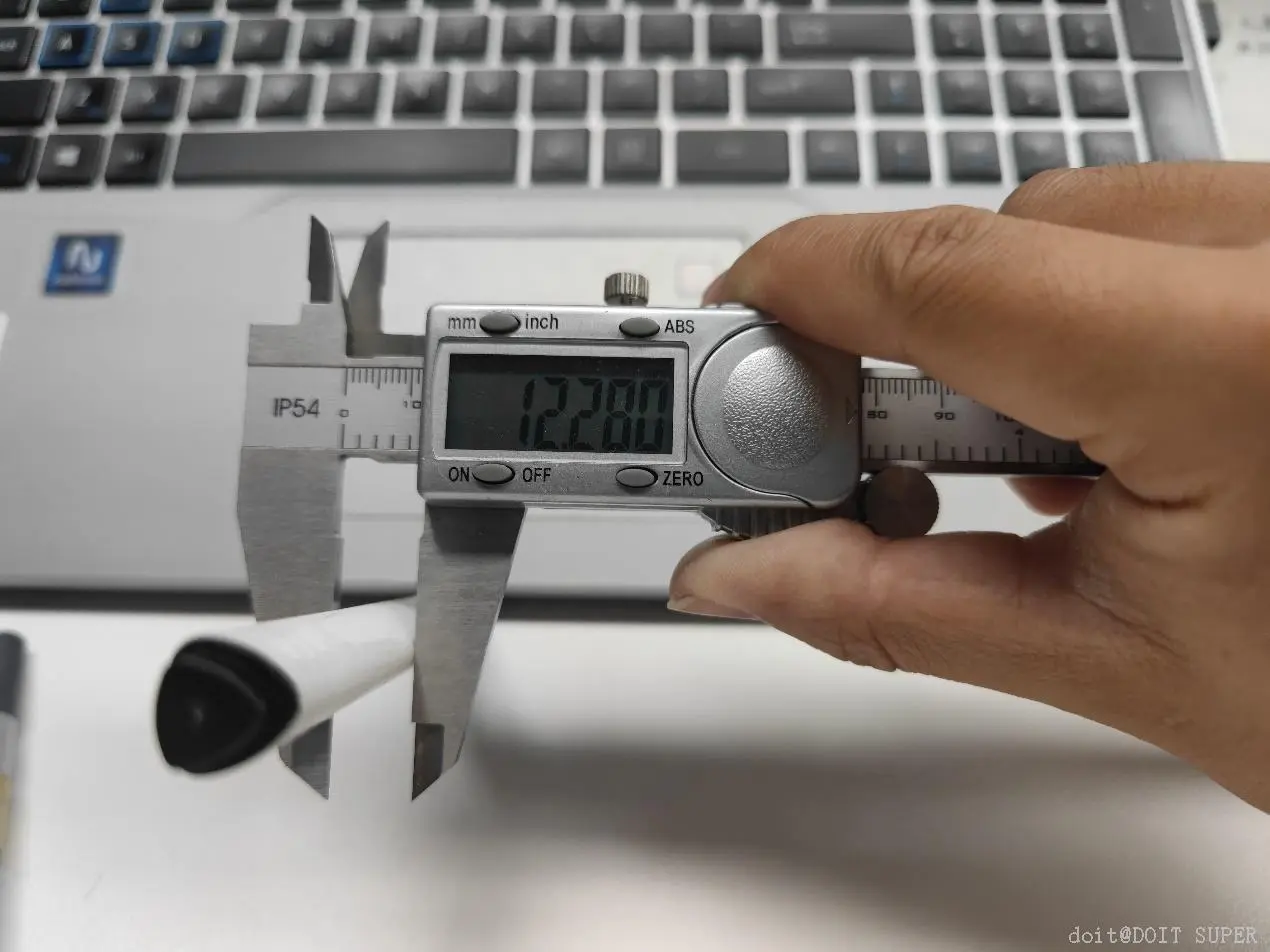

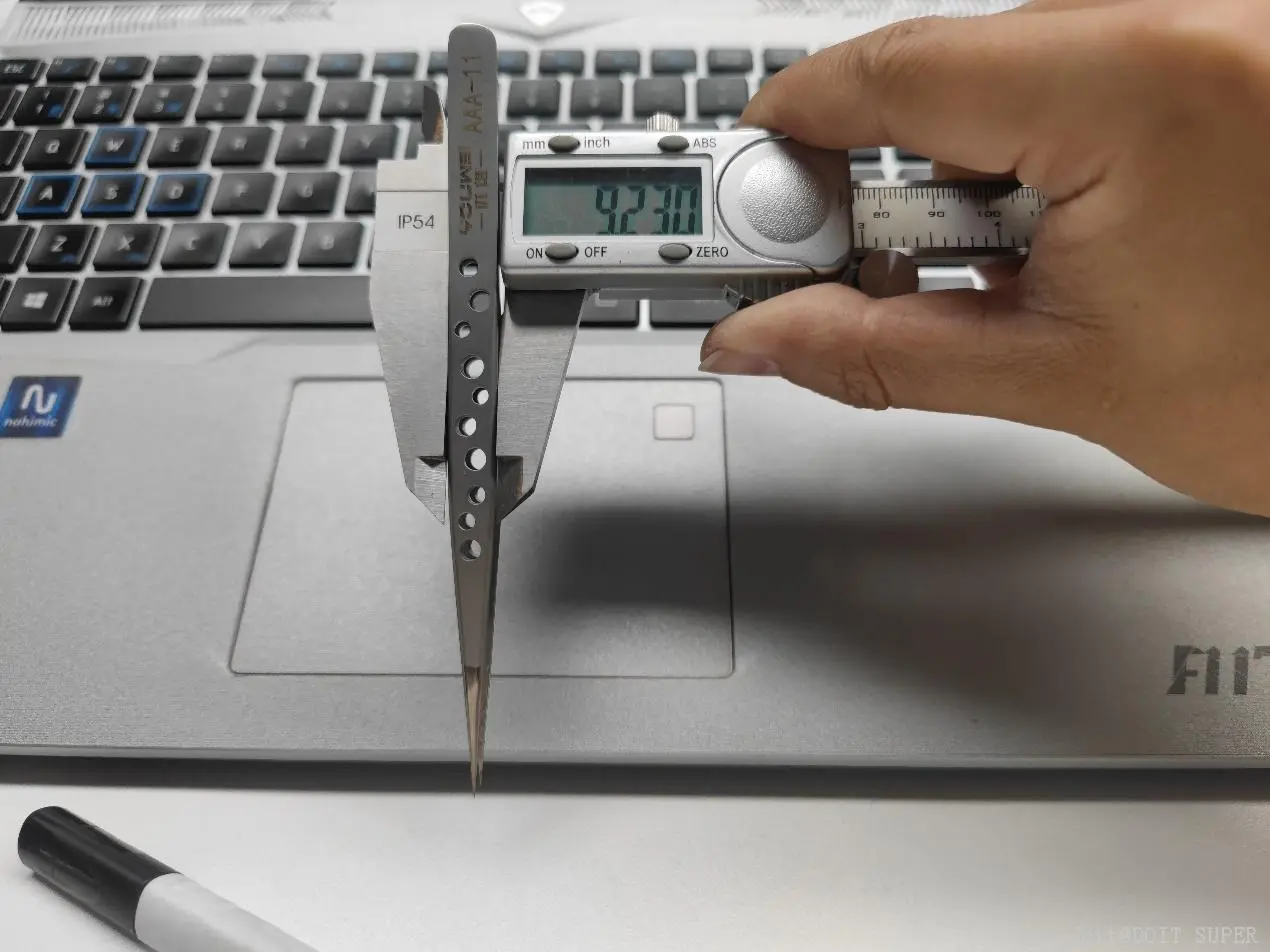

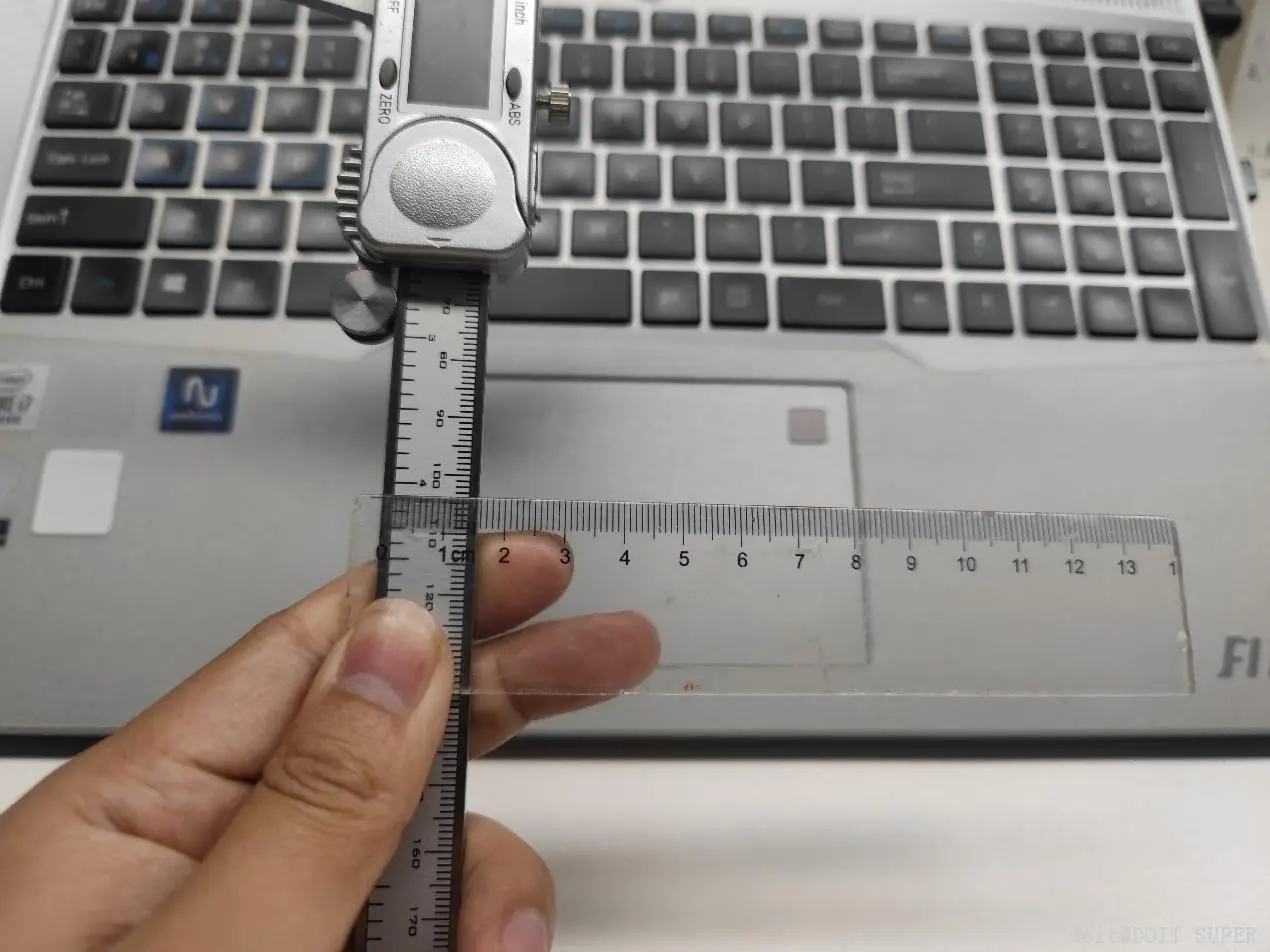

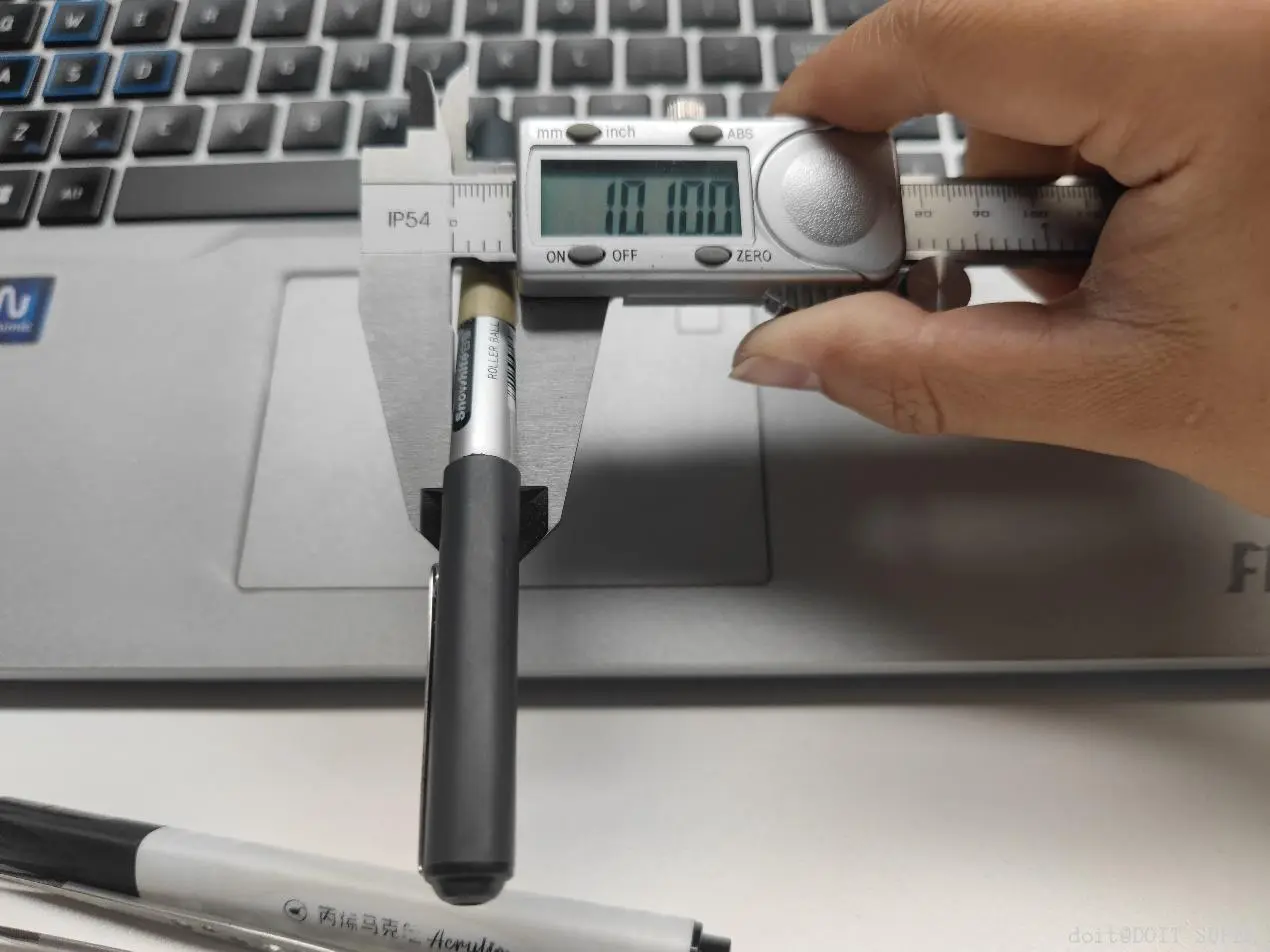

1、根据手中的主板实物，测量长宽高，单位mm

2、注意，在测量时，应该考虑打印机误差，因此根据个人经验留出打印误差即可。

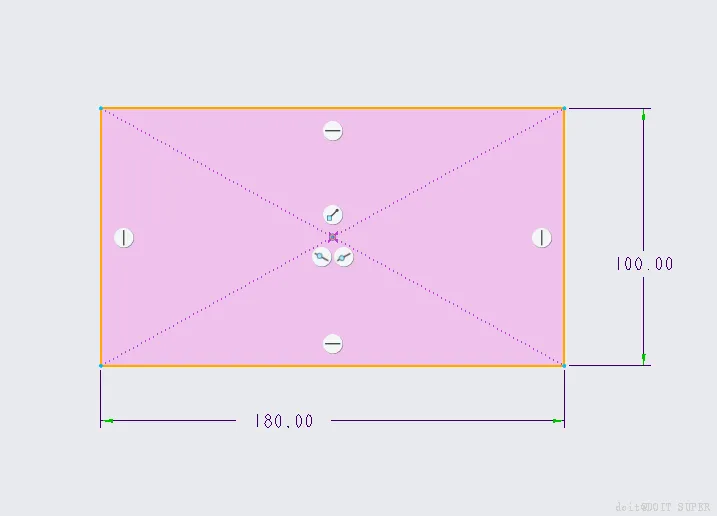

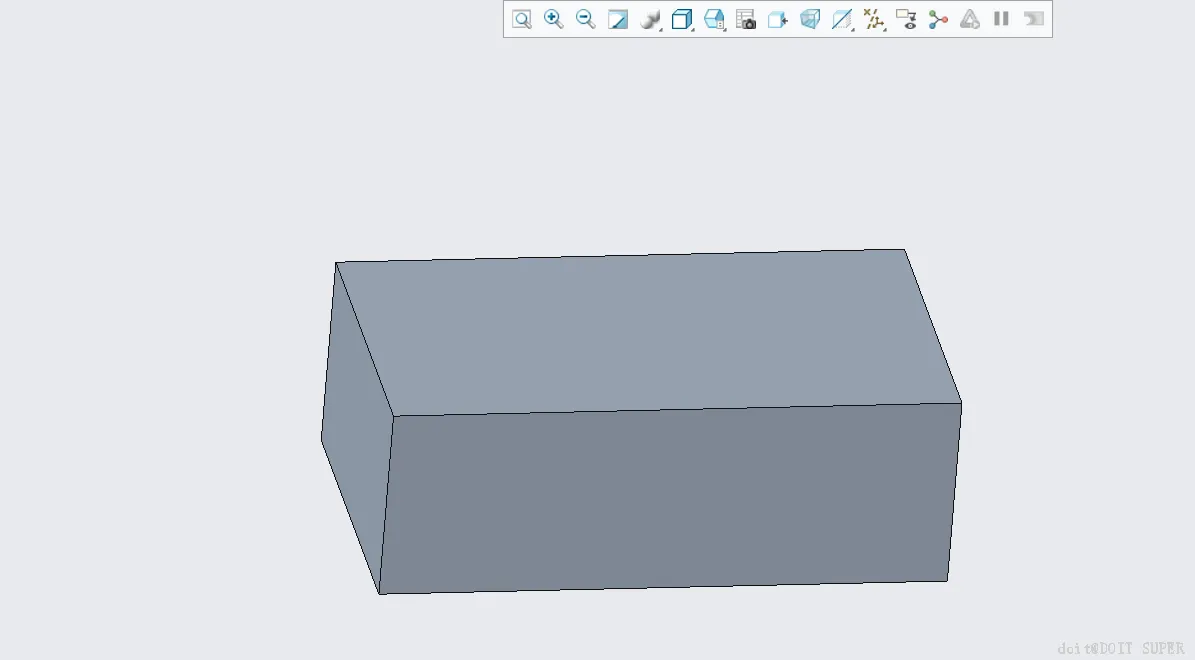

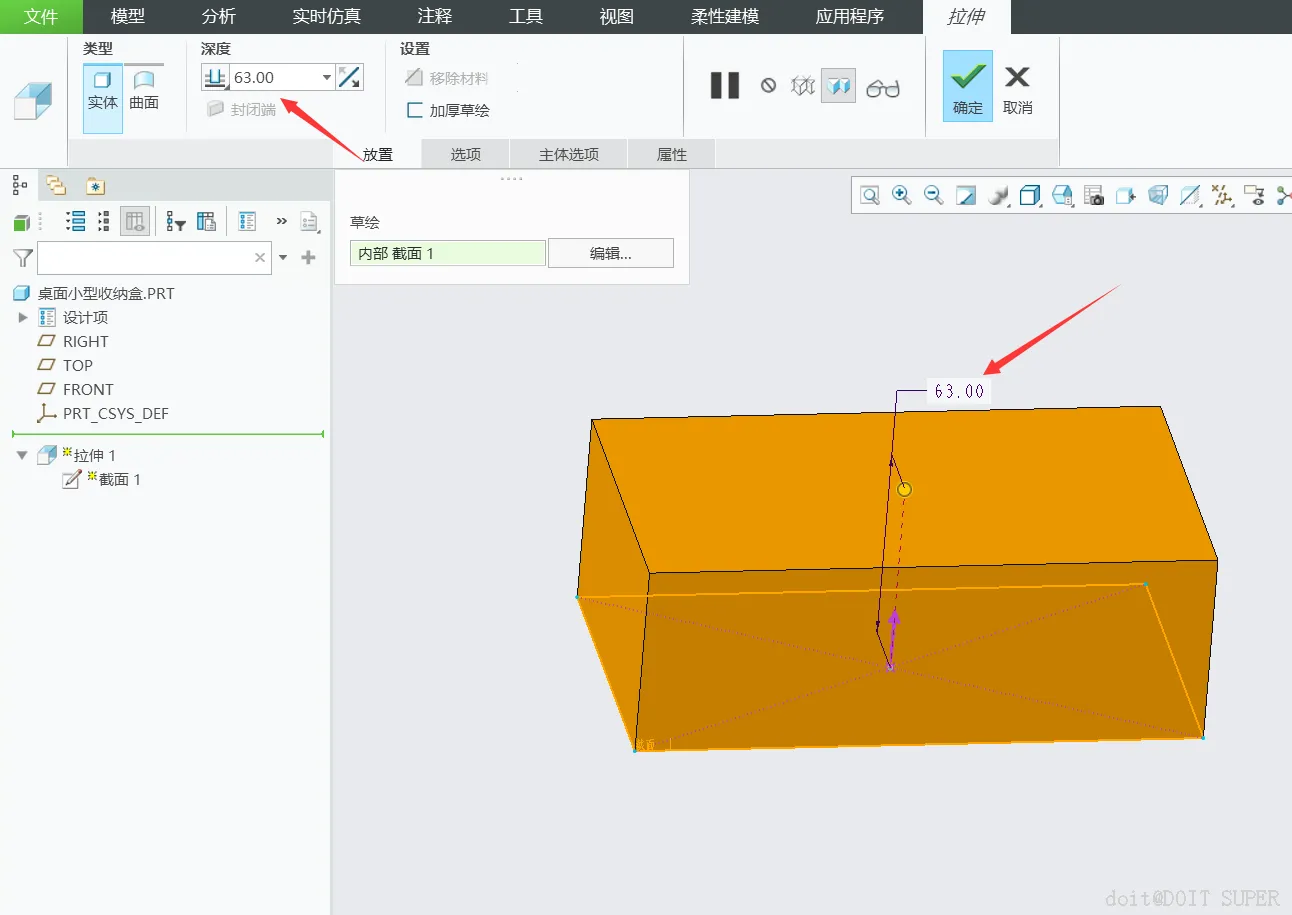

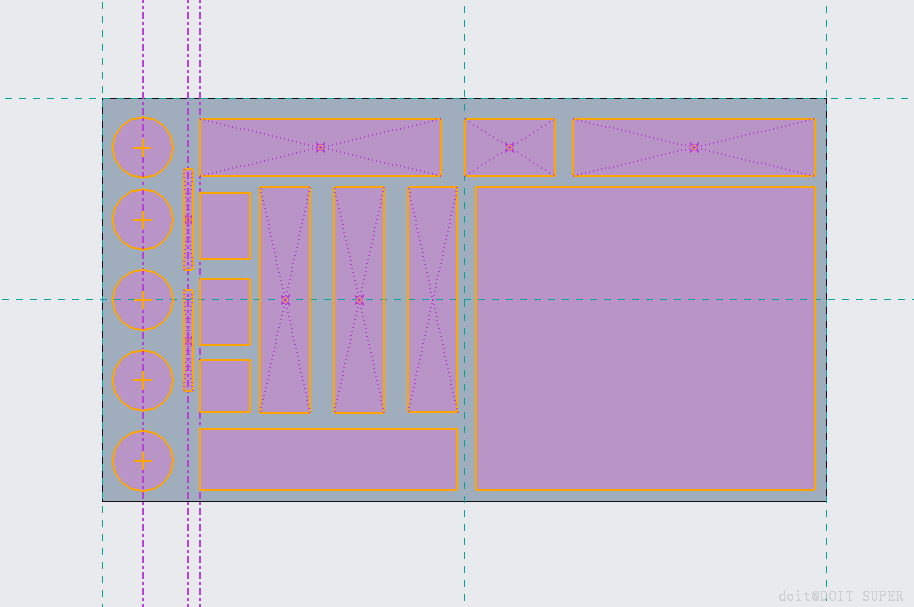

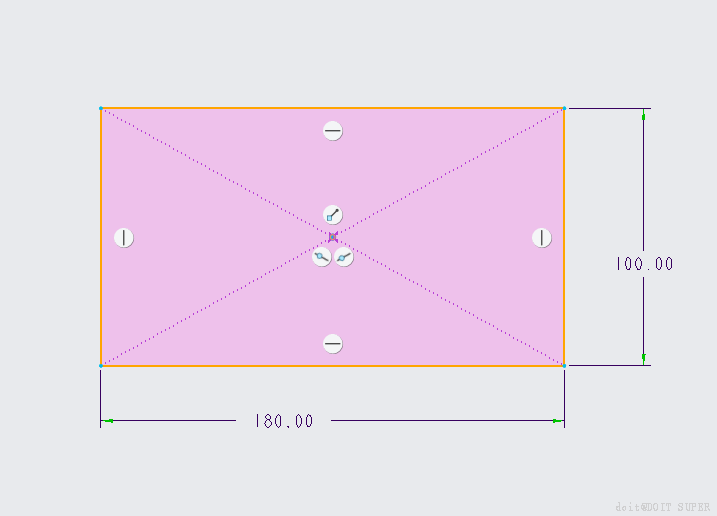

1. 做出收纳盒的外观形状，注意预留出误差。
2. 本次拉伸高度为63mm

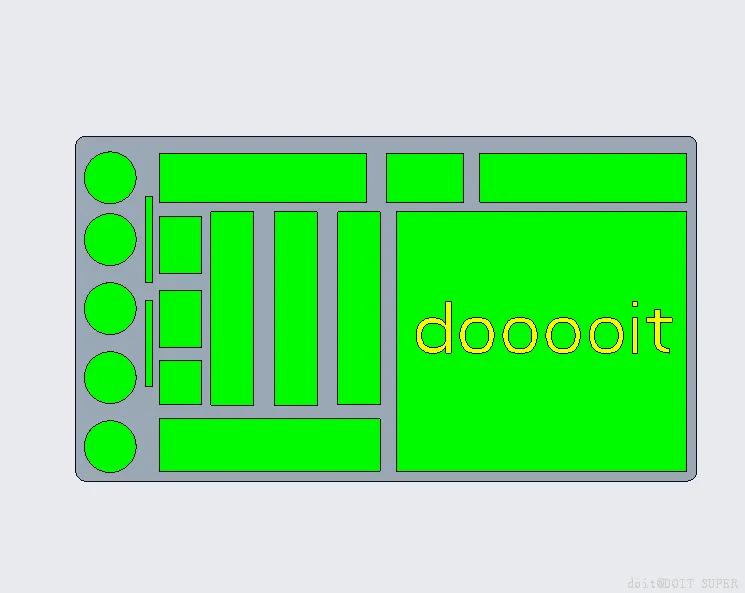

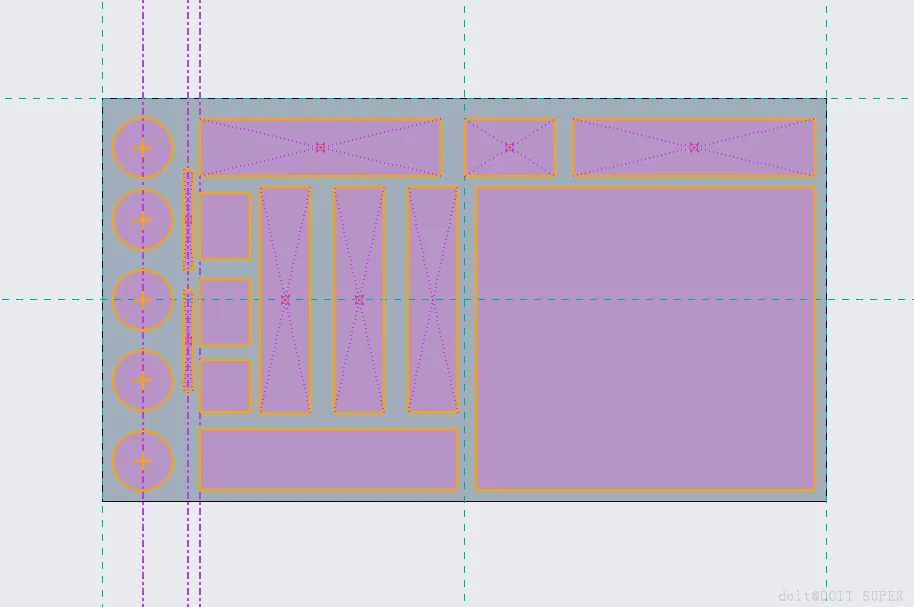

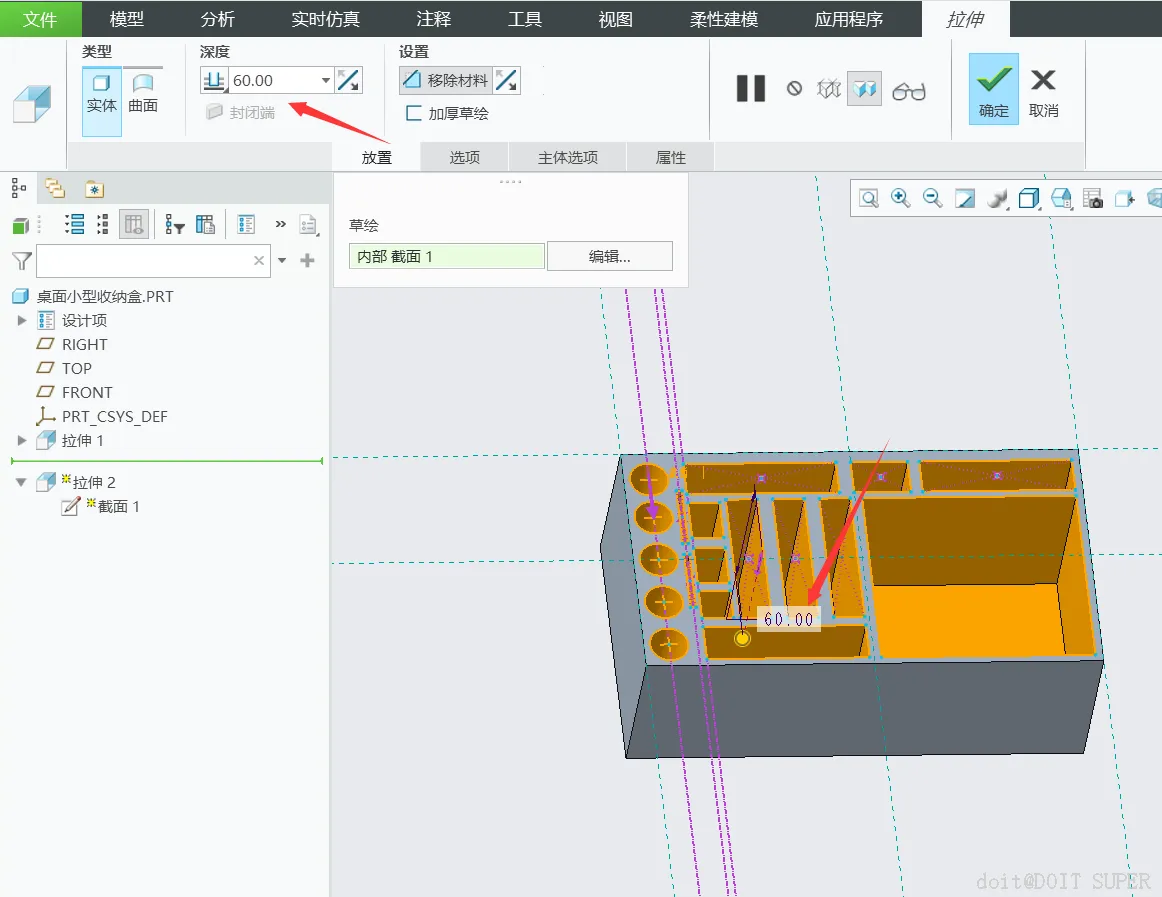

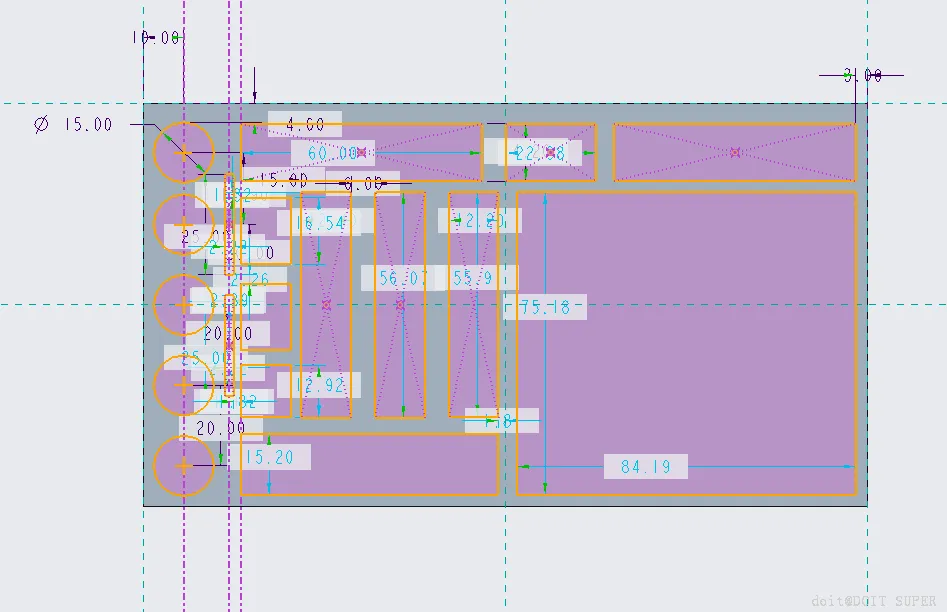

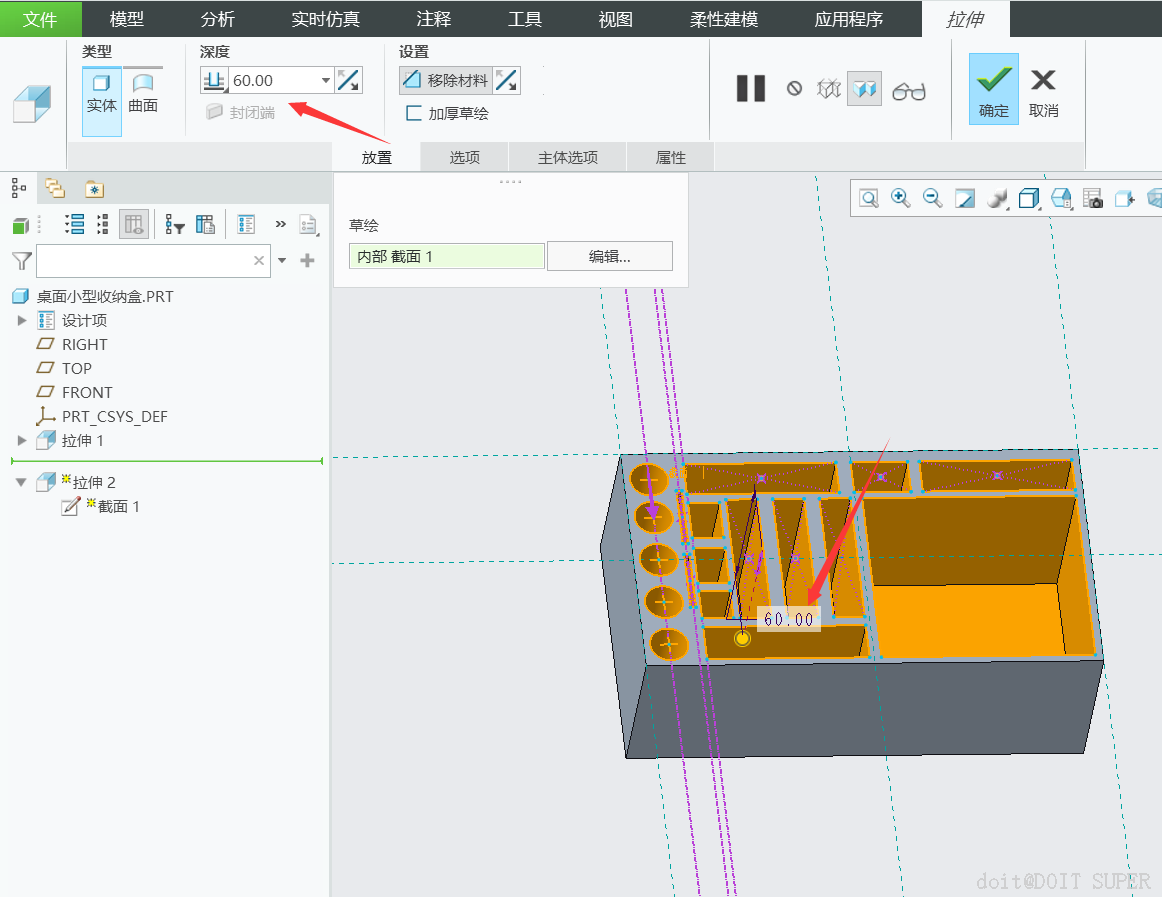

1. 本次拉伸是收纳盒的槽孔定型
2. 拉伸的切除高度为60mm，因此底板厚度为3mm，根据自己需求留出底板厚度

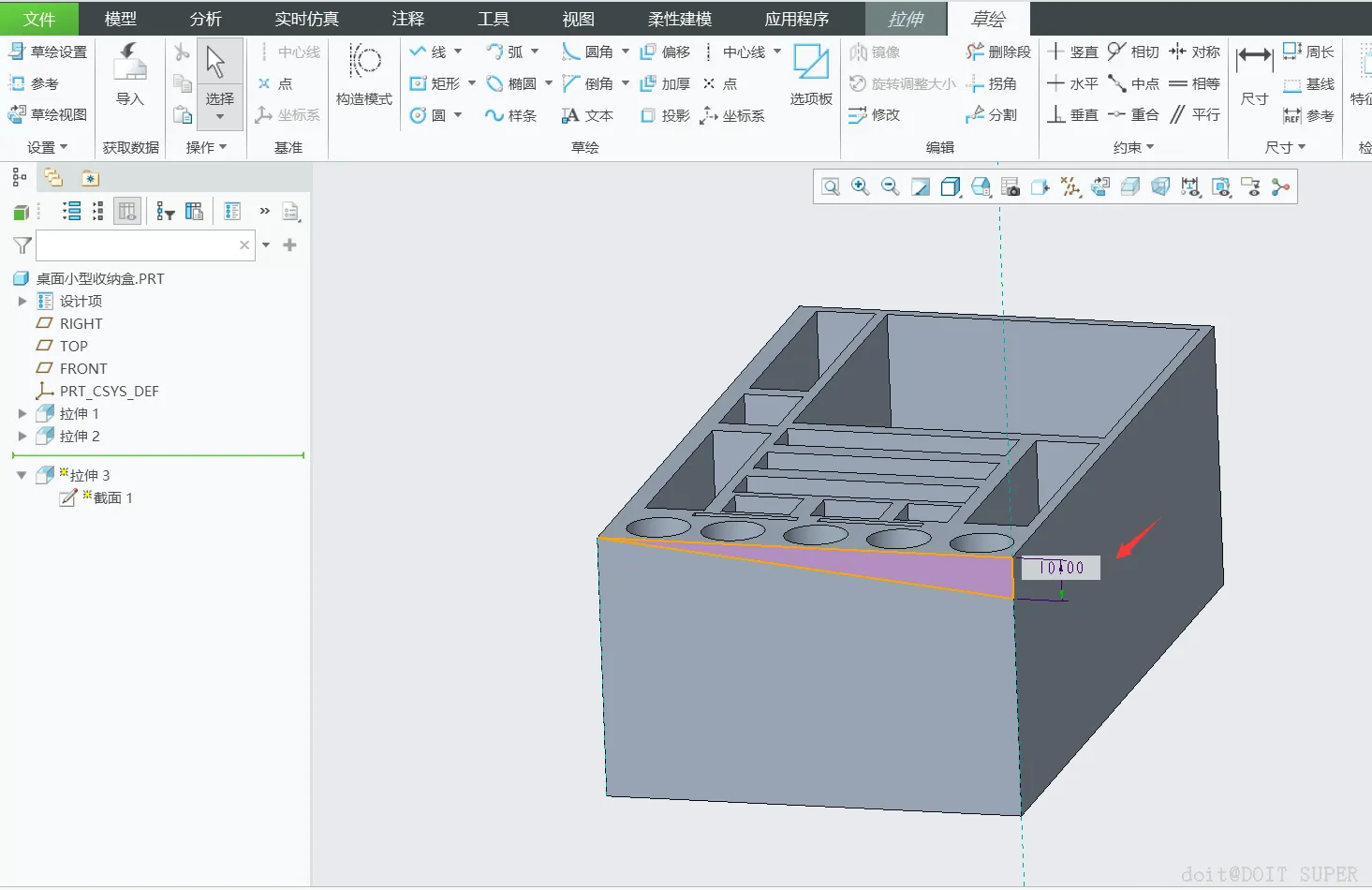

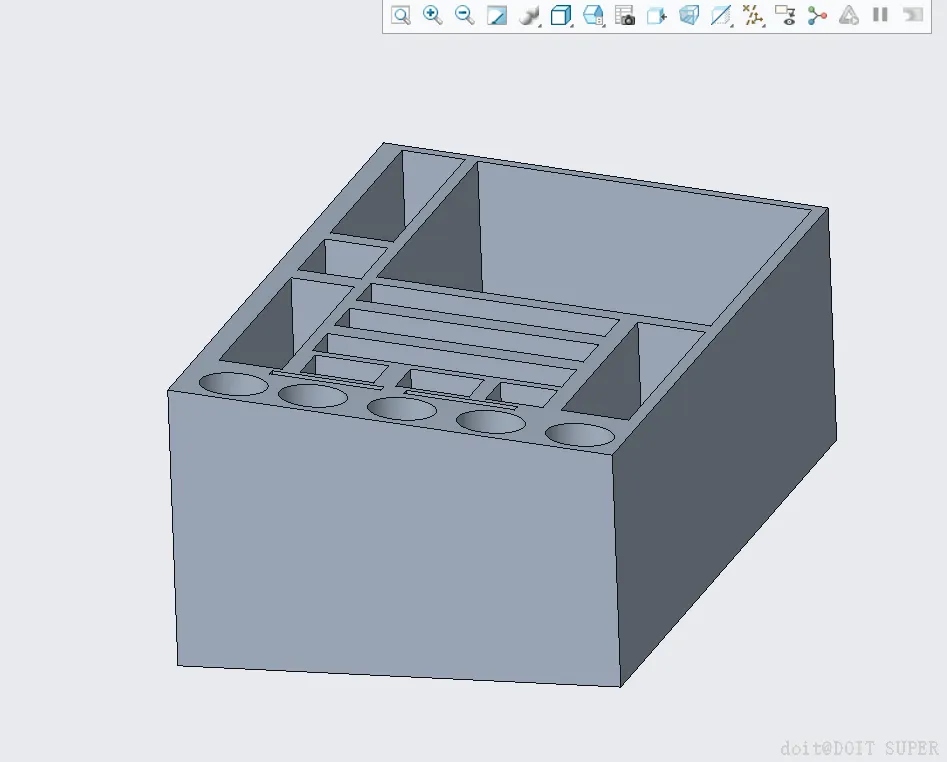

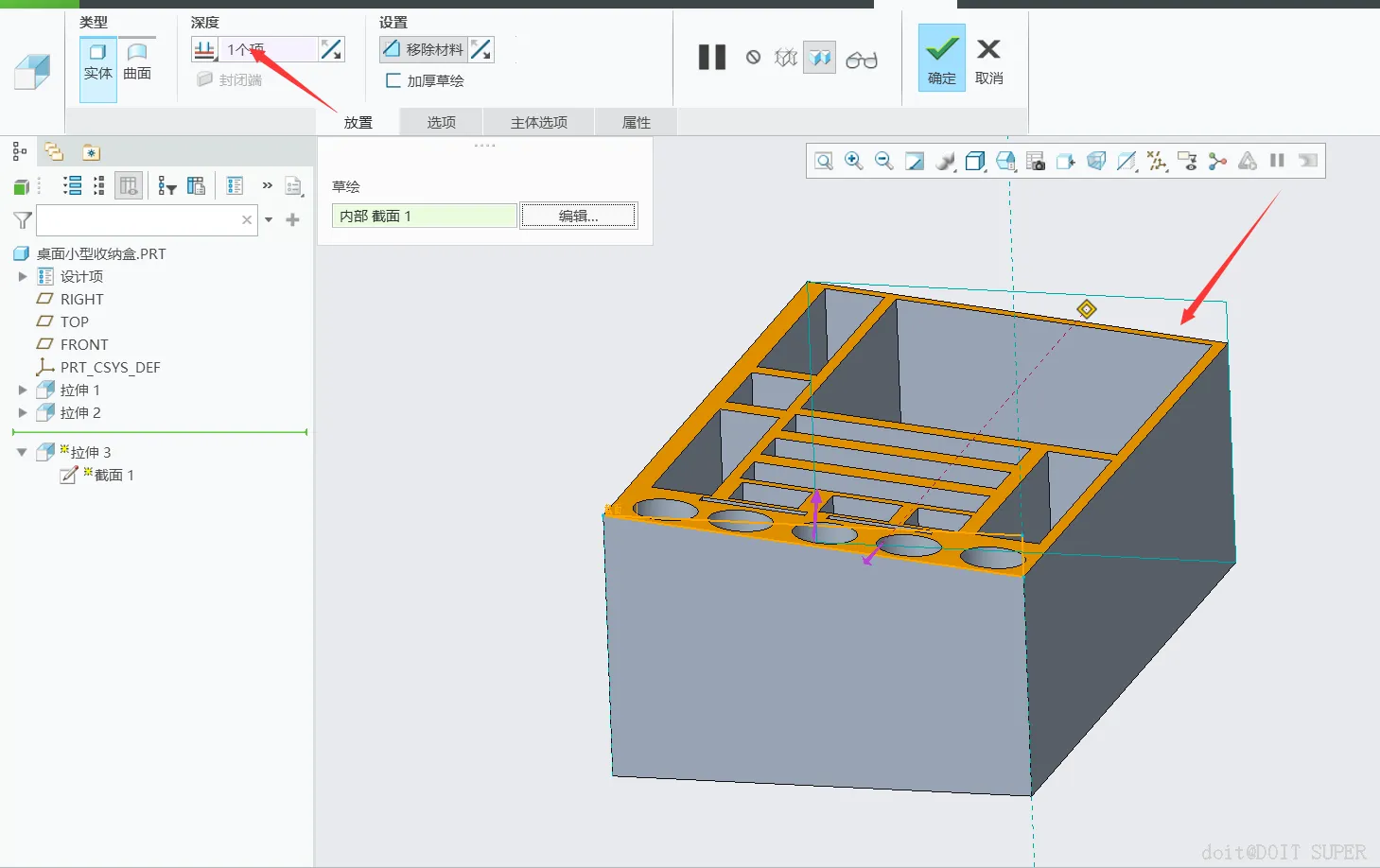

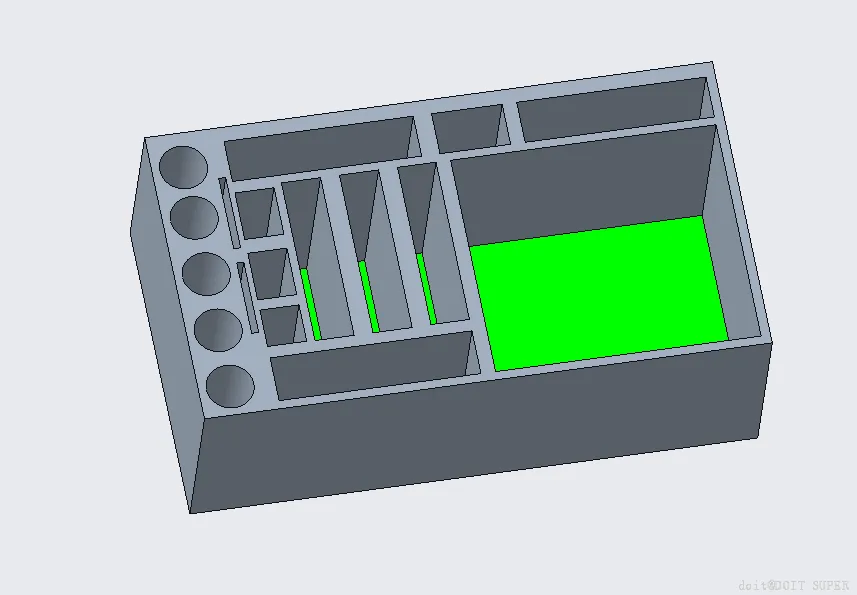

本次拉伸的是，切除三角以得到带斜度的收纳盒顶面，这样做的目的是方便取放工具。

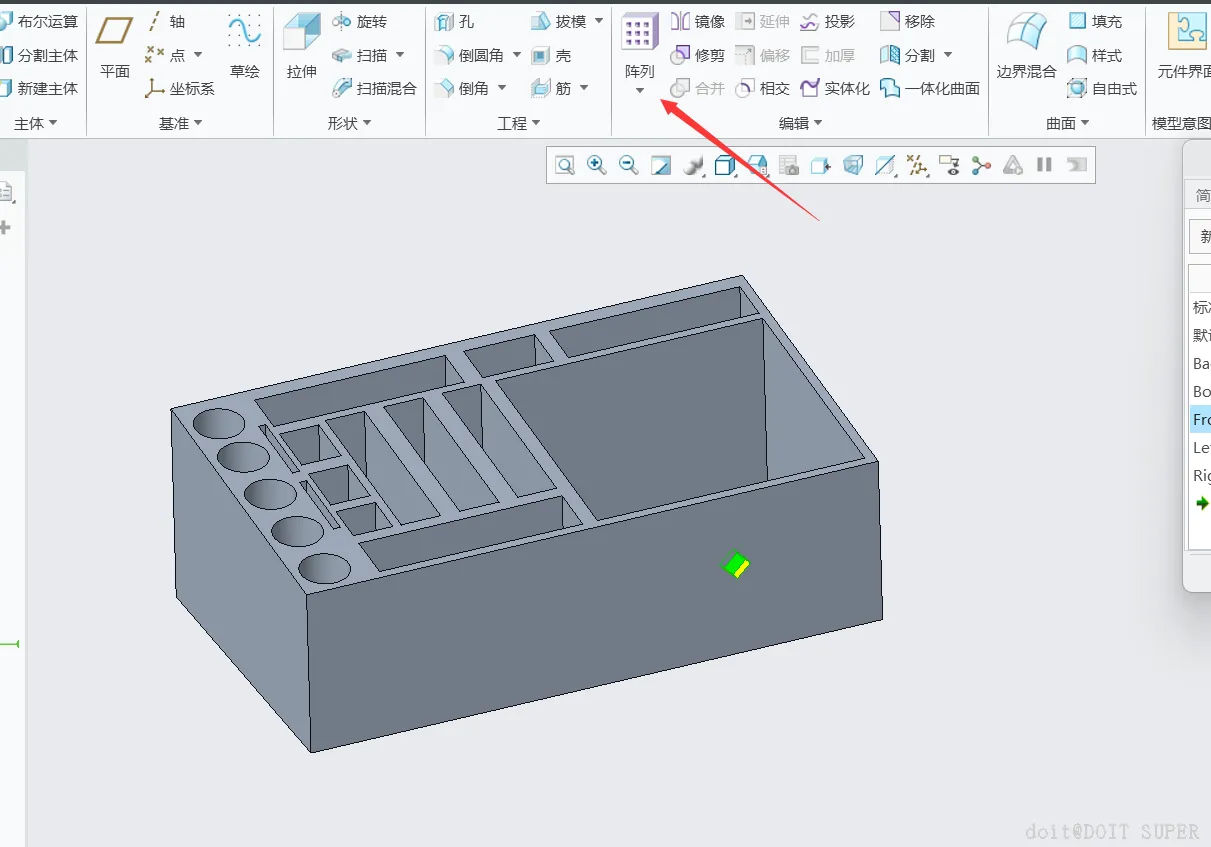

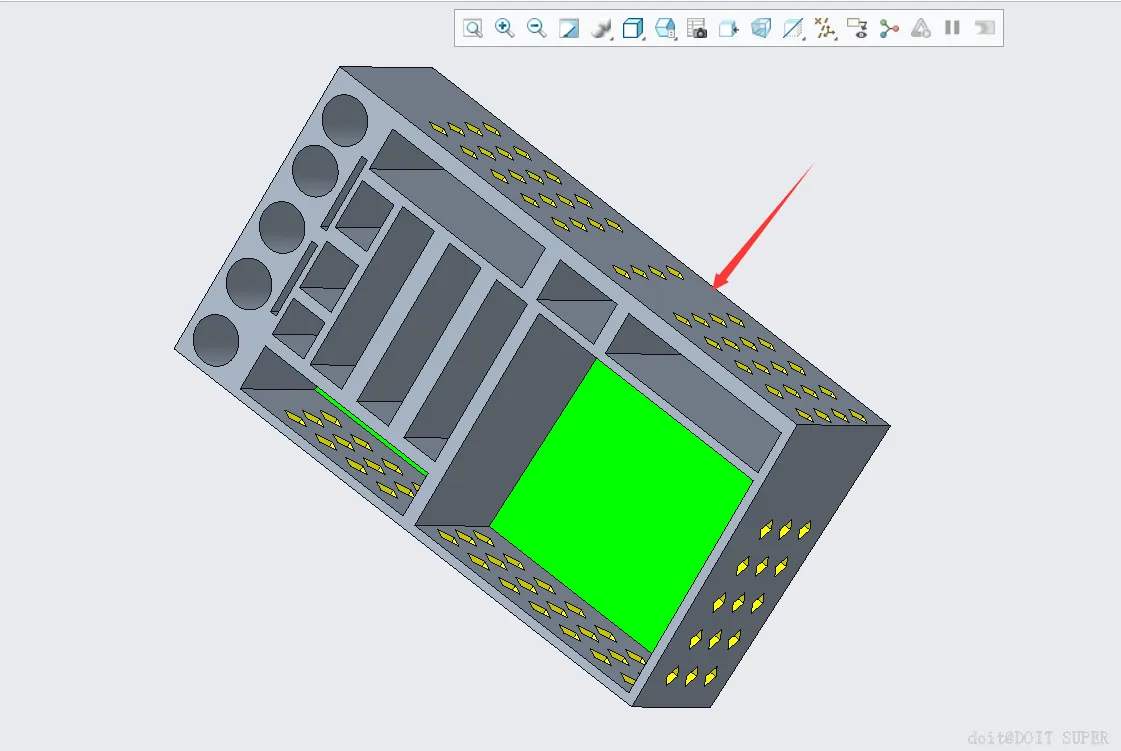

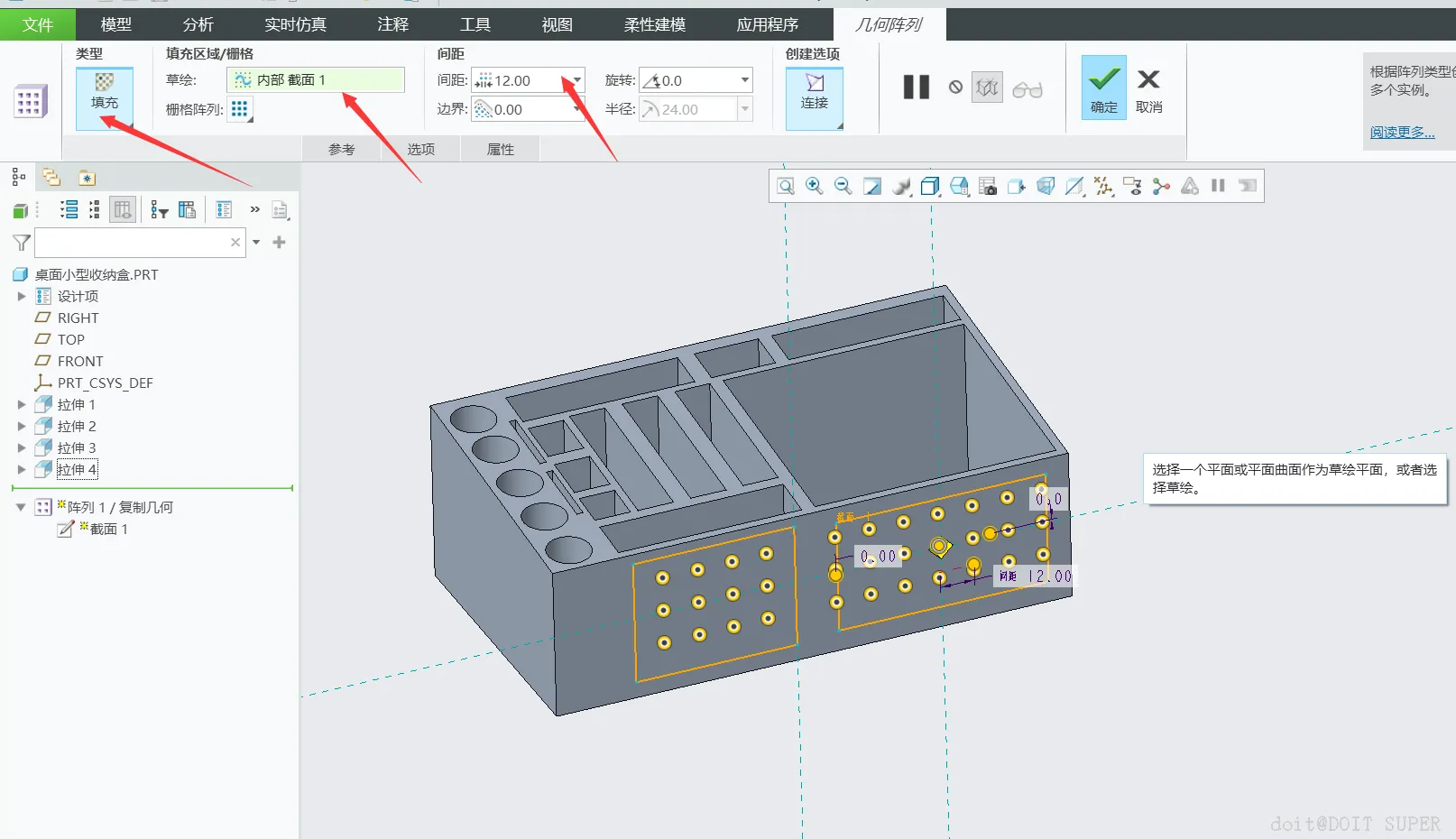

1. 先在前视图平面上拉伸一个正方形，尺寸自定义
2. 阵列的性质选择“填充”，参考平面是“最前面的平面”

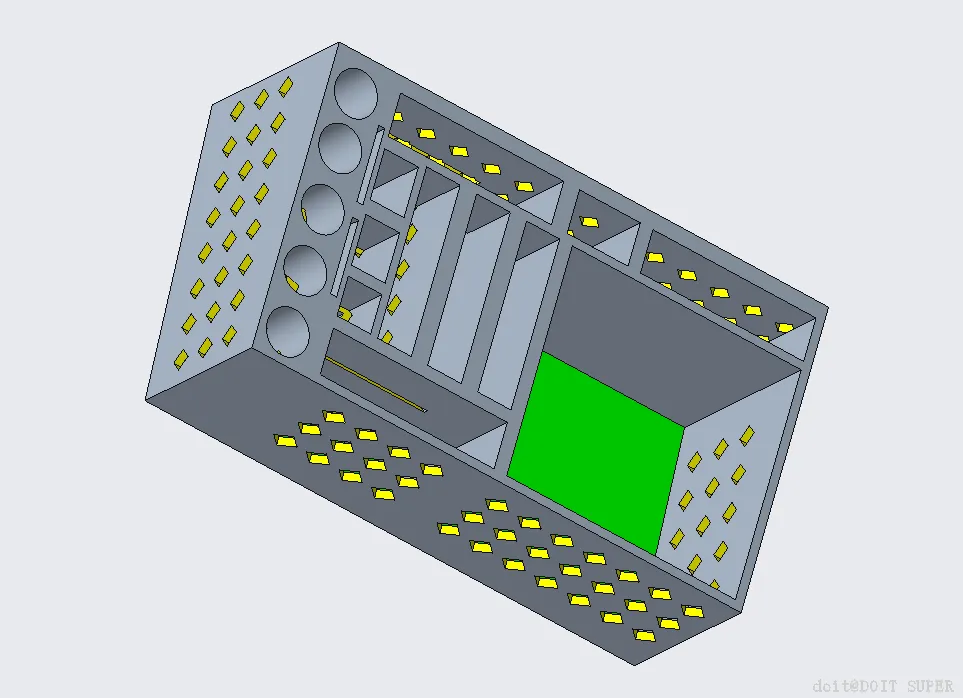

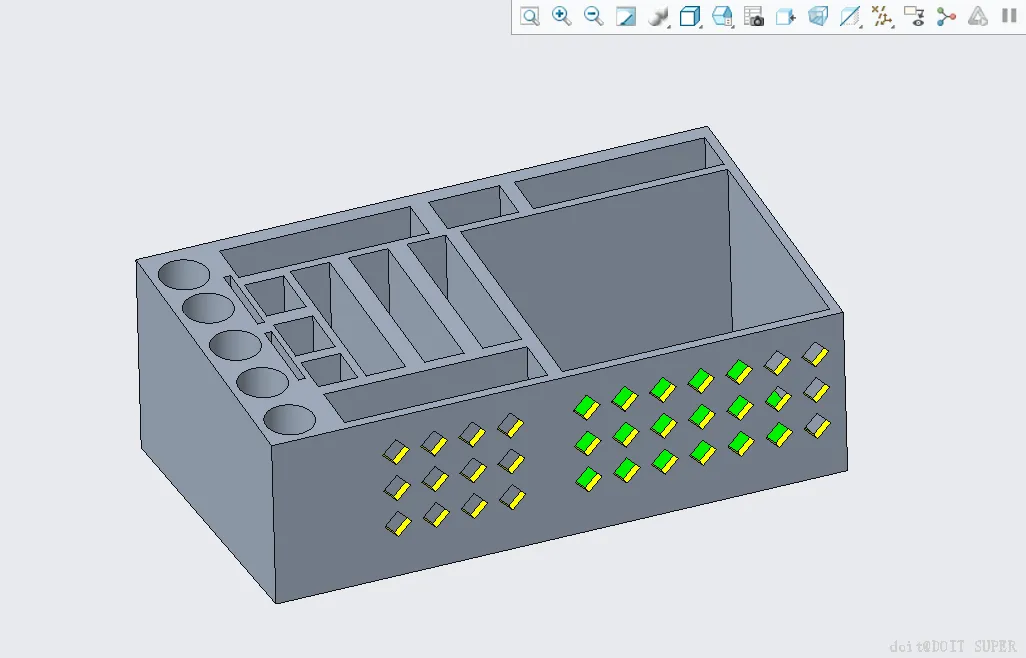

至此，四个面均已镂空。

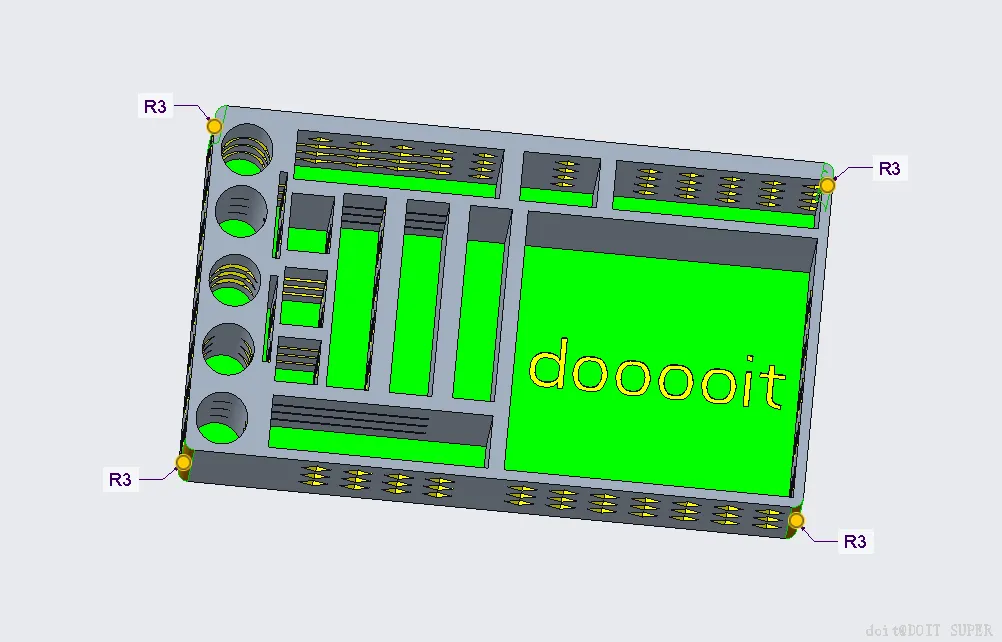

1. 四周倒圆角，防止划伤。

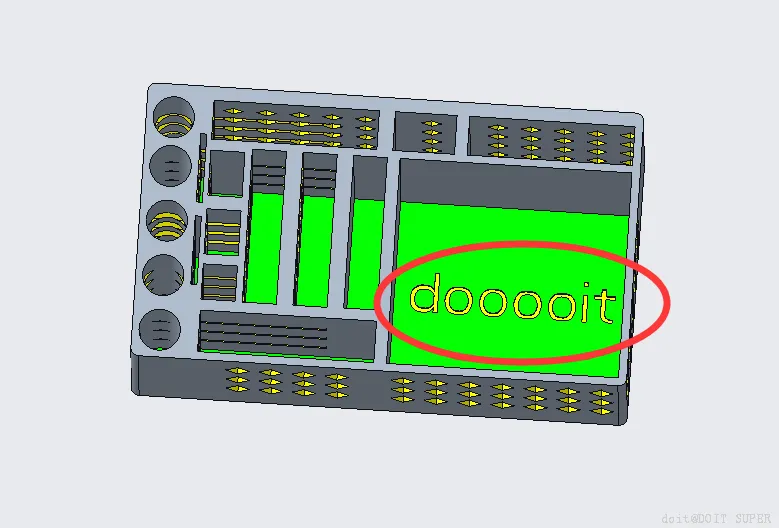

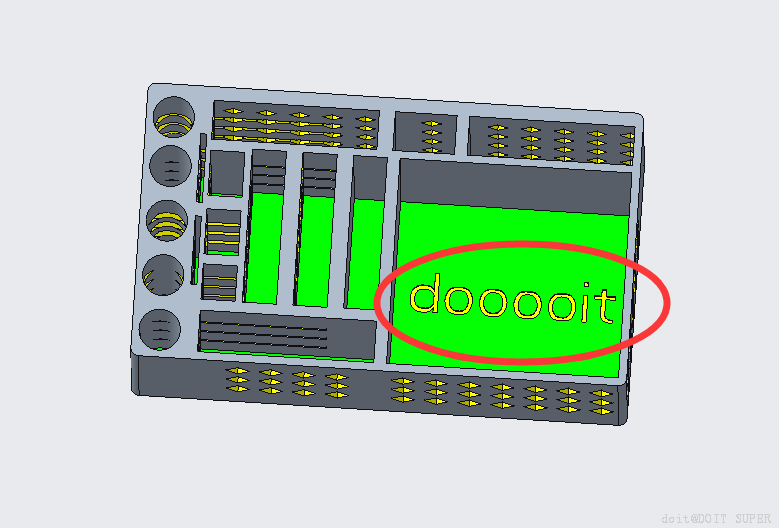

2. 拉伸logo，自定义

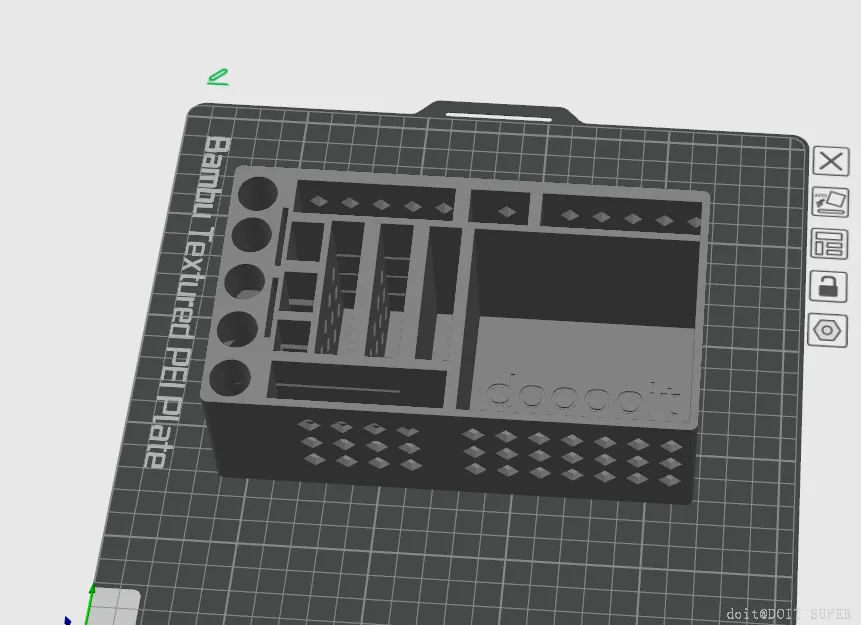

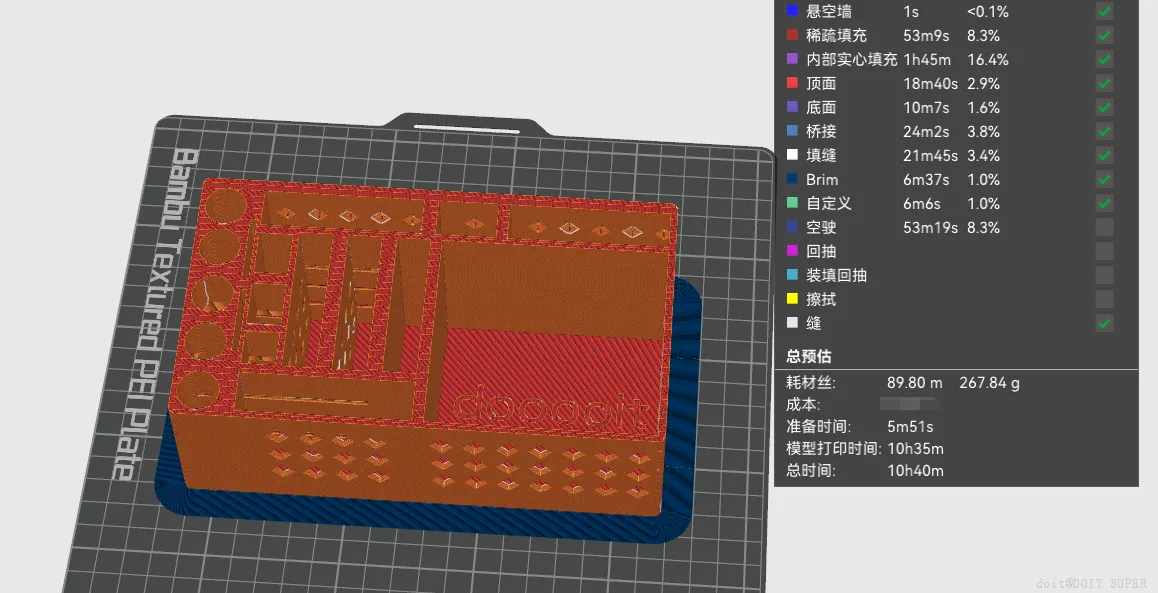

切片参数

1. 填充10%
2. 层高0.26
3. 材质pla

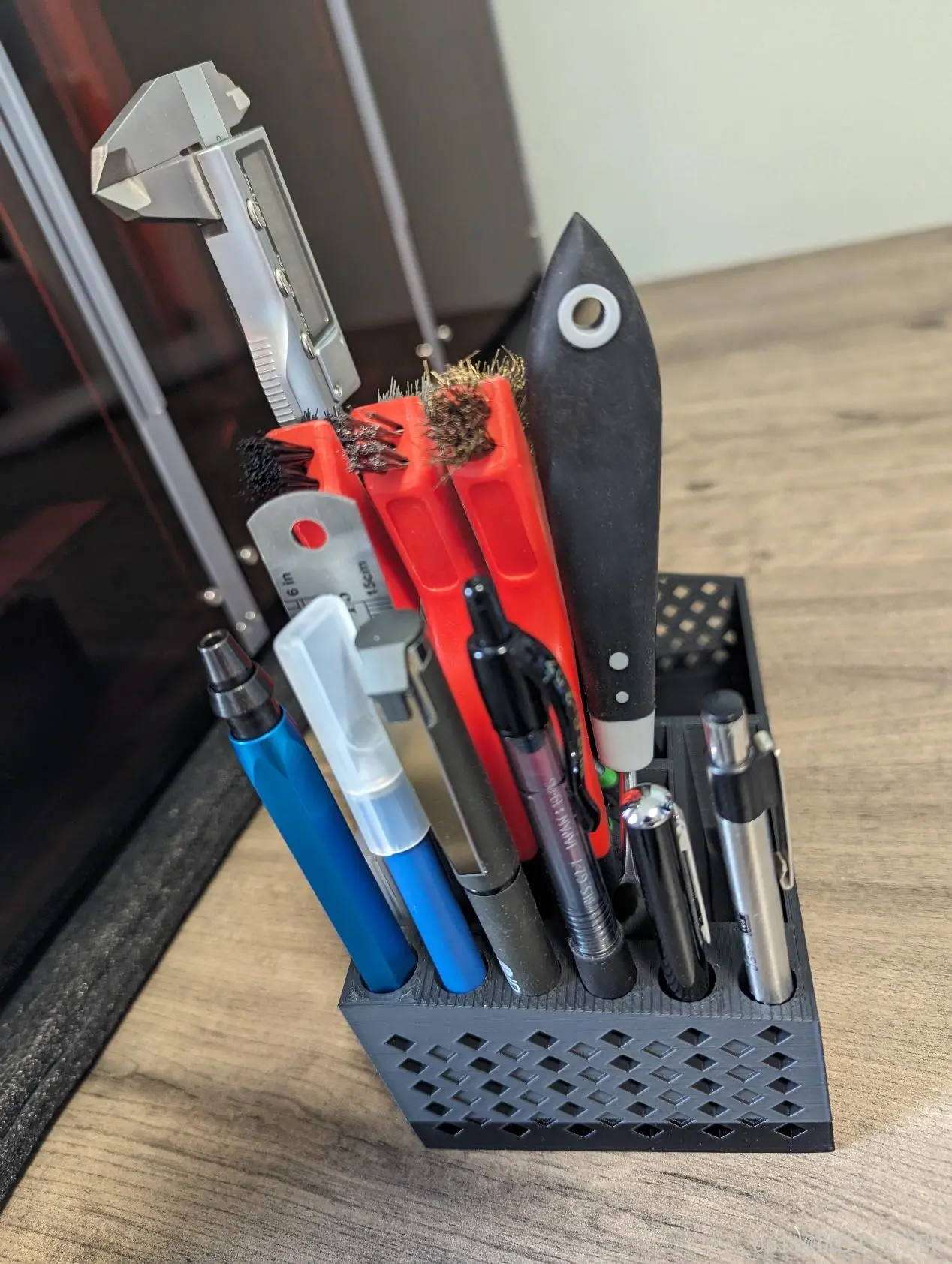

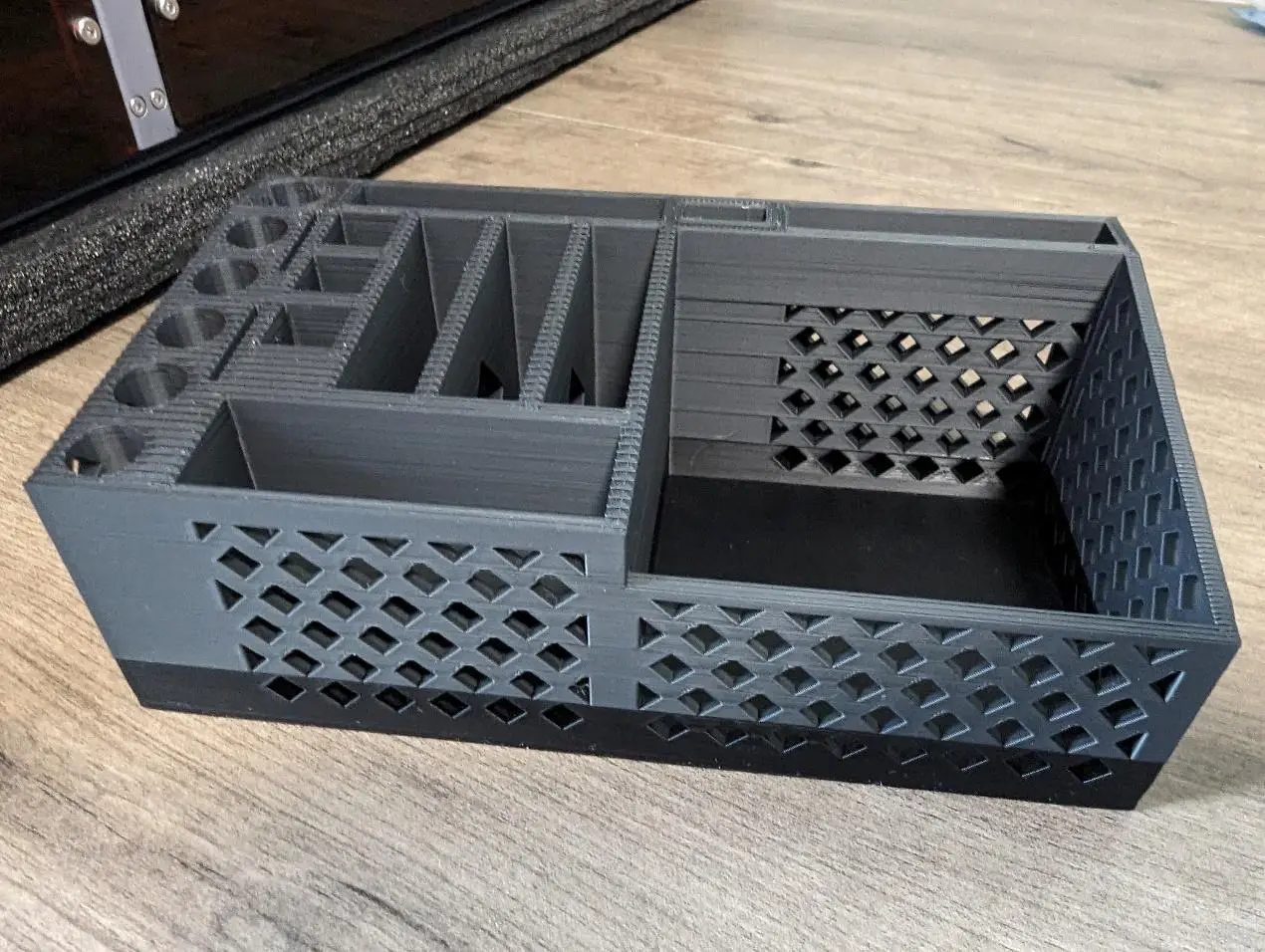

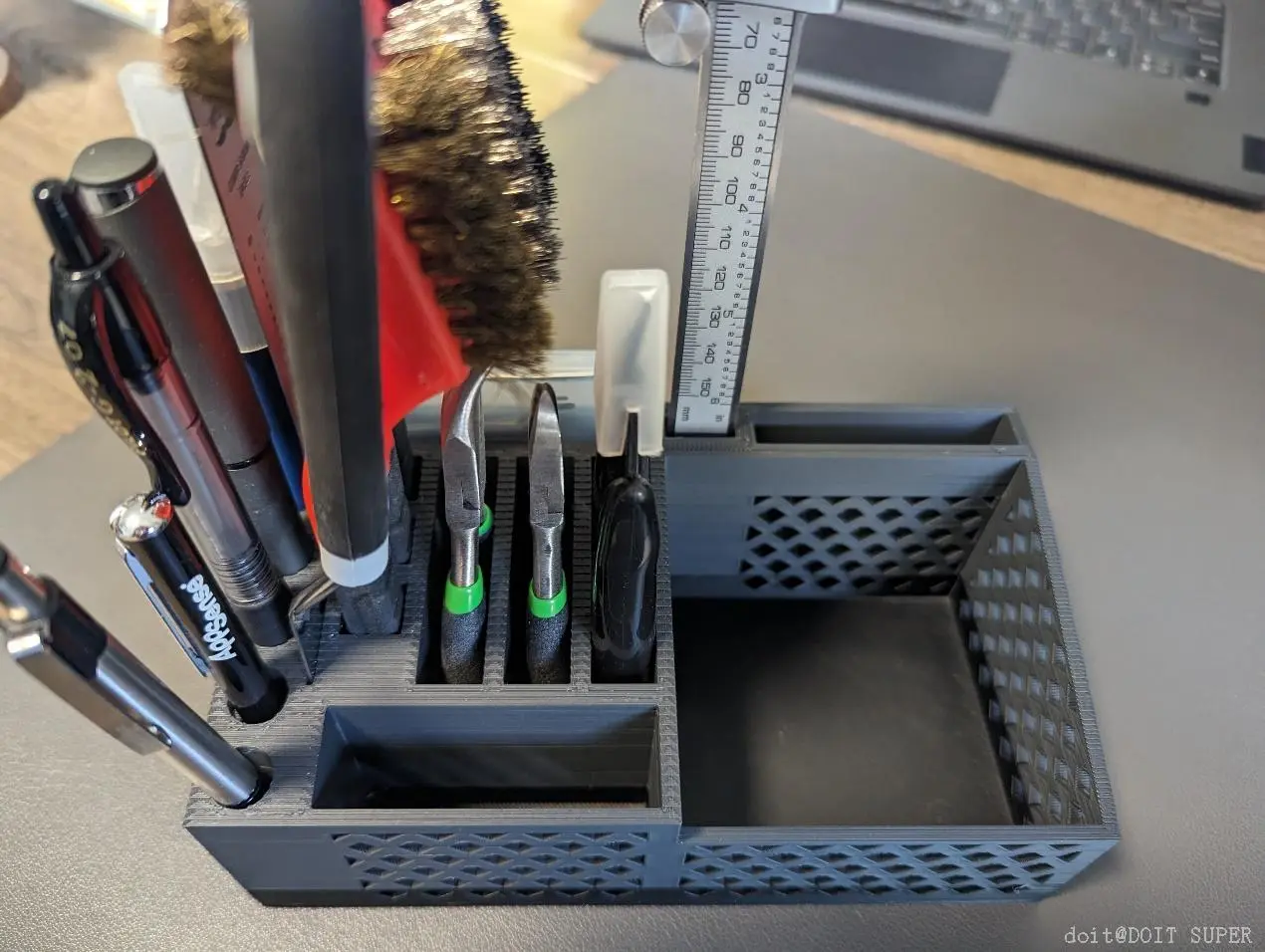

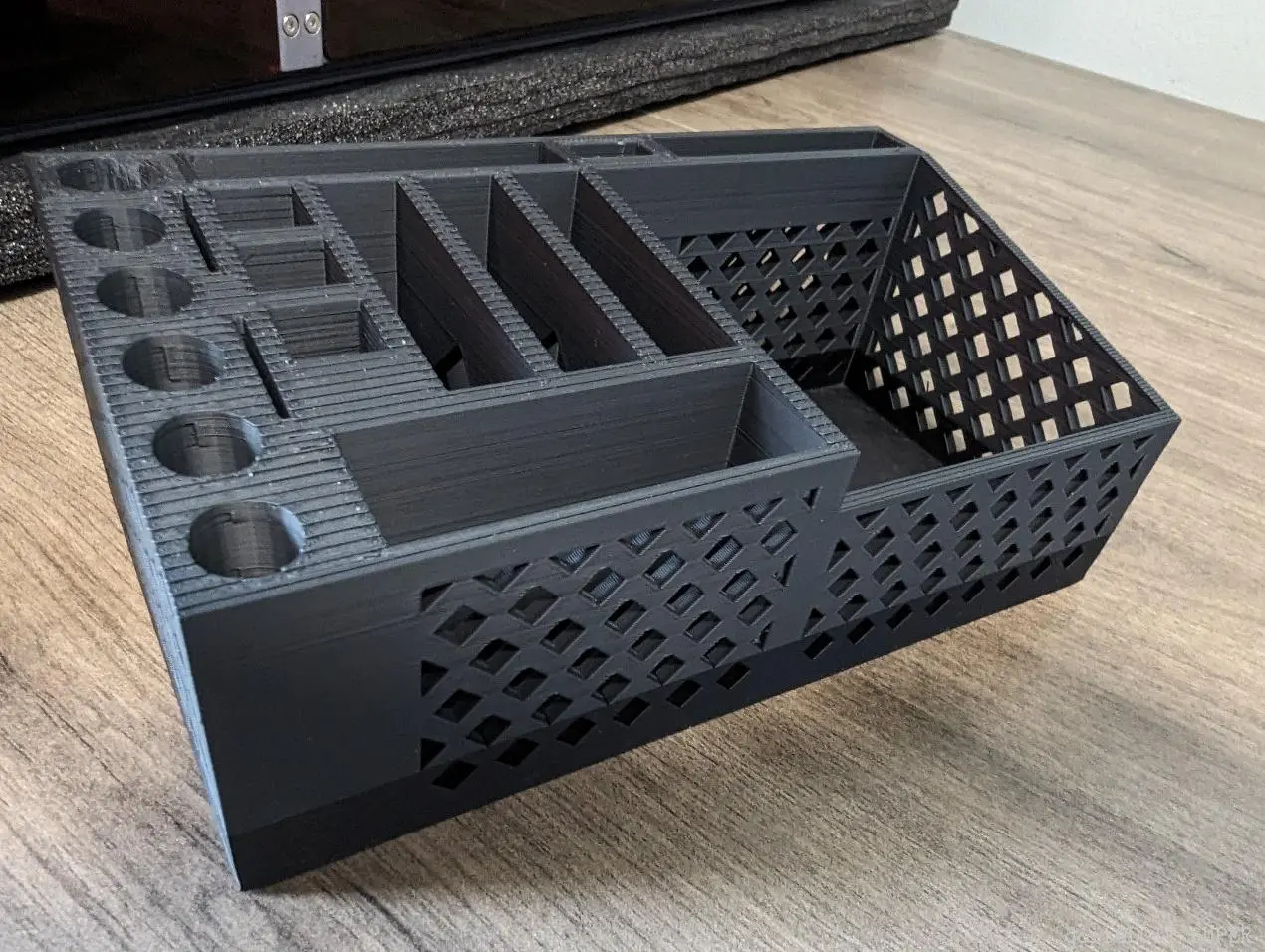

以上为本次项目过程，感谢阅读!附件源文件以及3D打印文件，供参考学习。
