大众 CC 的灯光系统通过集成化的灯光模块实现精准控制,其背部的 10 个引脚分别对应不同功能电路。本文为各位维修师、DIY爱好者详细解析每个引脚的作用,包括示廓灯、近光灯、远光灯、雾灯等核心功能的电路逻辑.
1

购买初衷:为赛车模拟器打造灯光面板

作为一名狂热的模拟赛车玩家,我一直痴迷于还原真实驾驶的细节。方向盘、踏板、排挡杆…… 硬件堆了不少,但总觉得灯光控制这块缺了点 “灵魂”—— 原厂模拟器按键大多是单调的 LED 指示灯,完全没有真车灯光旋钮那种段落感和仪式感。

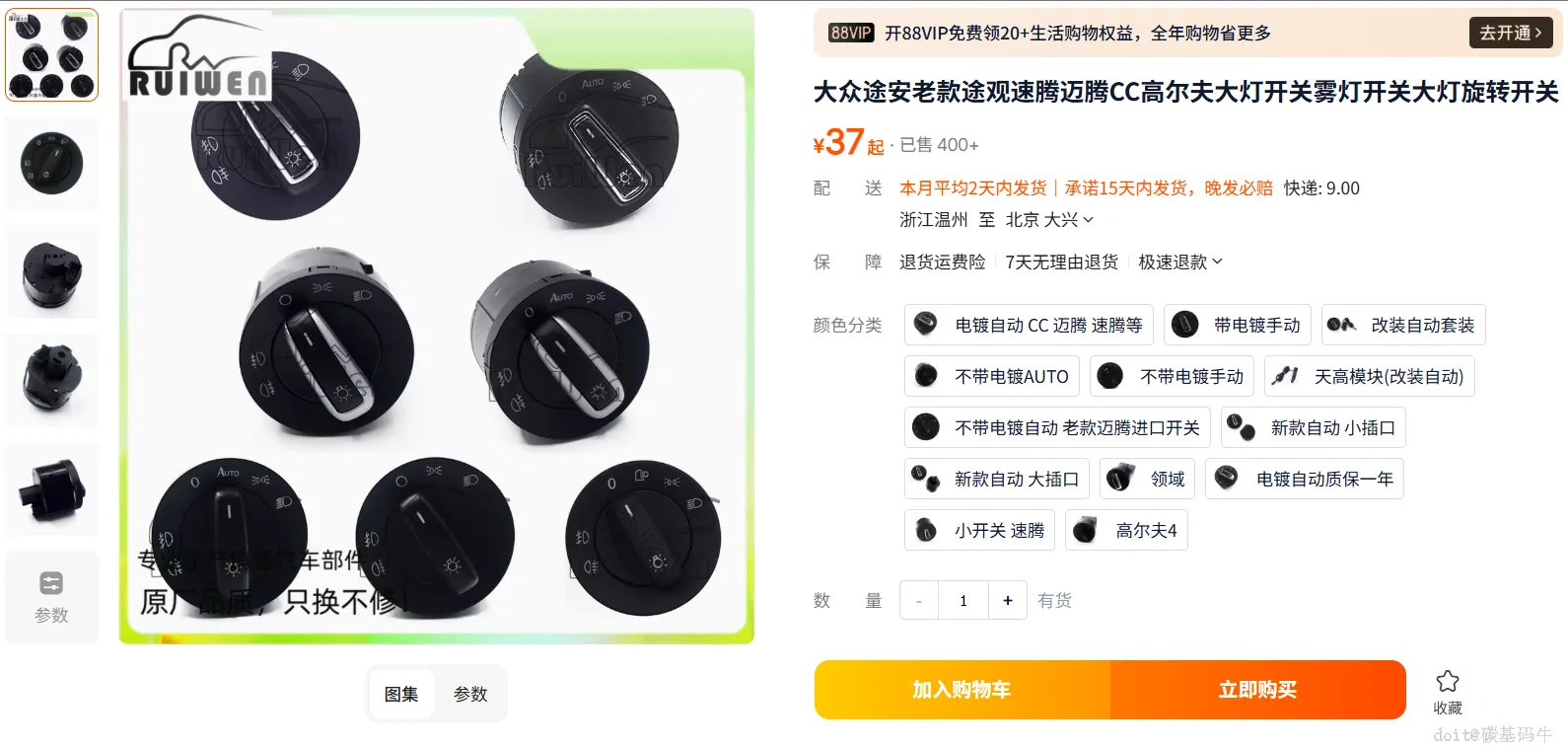

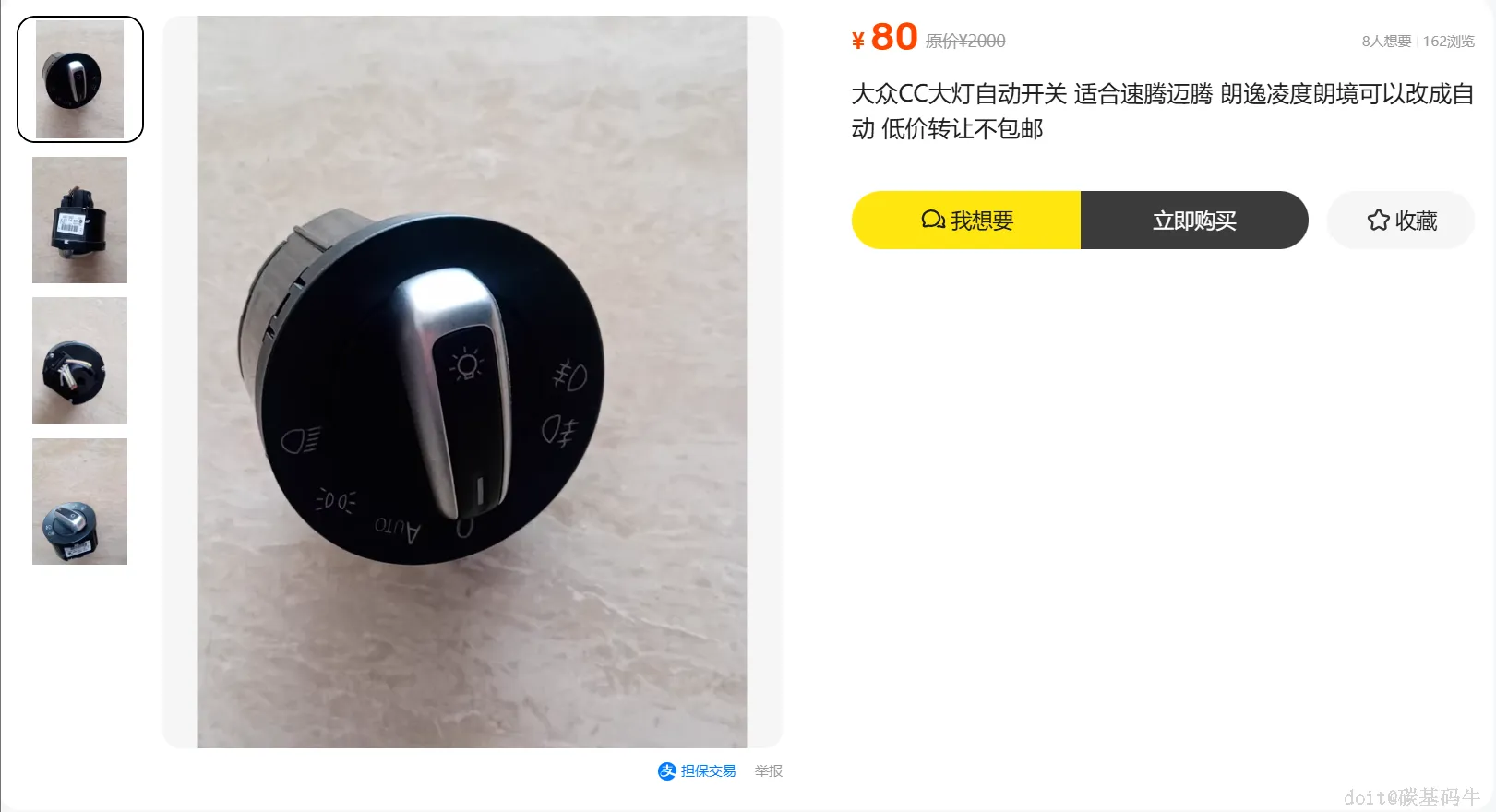

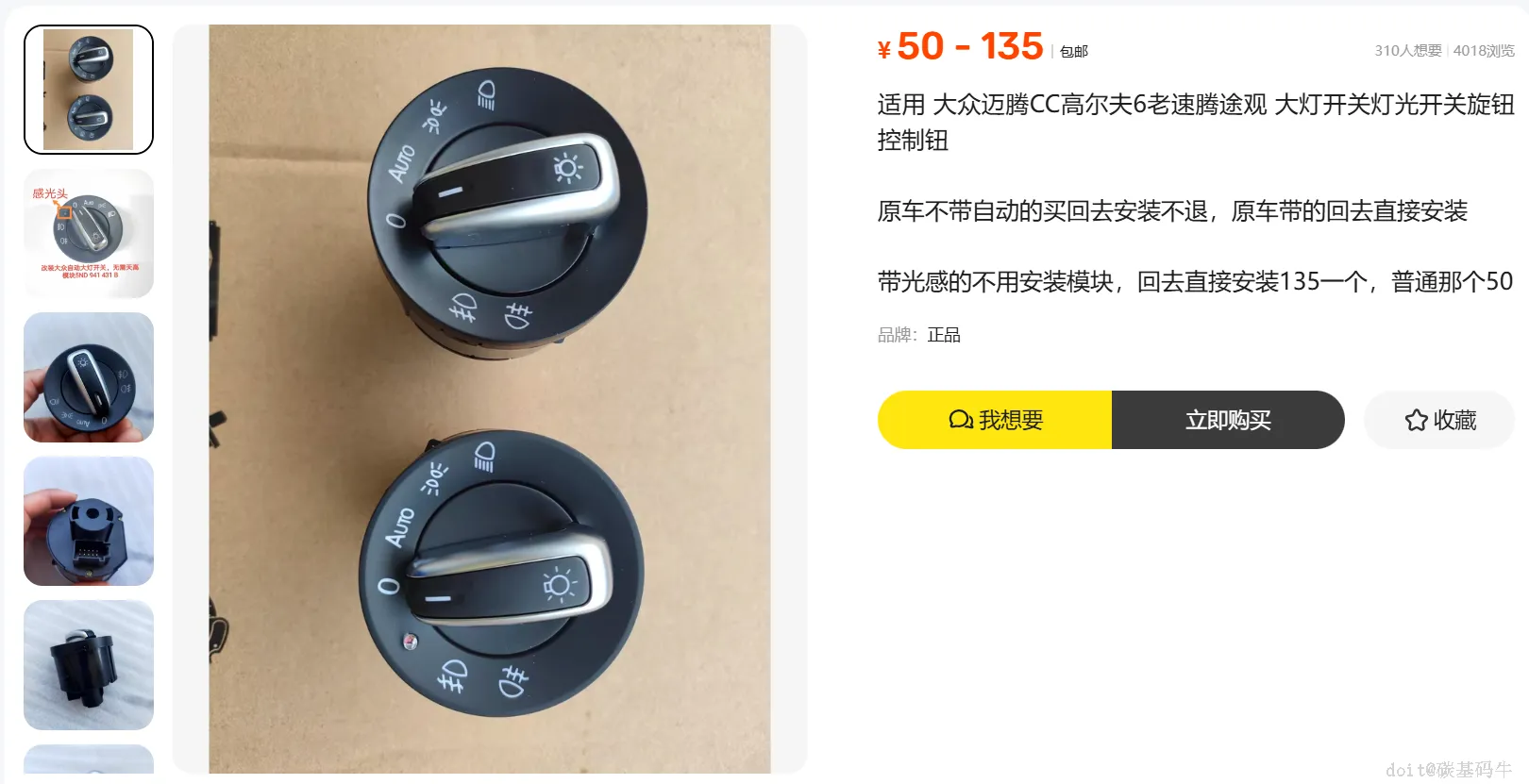

偶然在二手平台刷到大众 CC 的灯光控制模块,瞬间被它的工业设计击中:哑光黑的旋钮、清晰的灯光符号、金属质感的拨杆,完全是原厂车的精致范儿!卖家说这是拆车件,功能完好,我没多想就下单了。

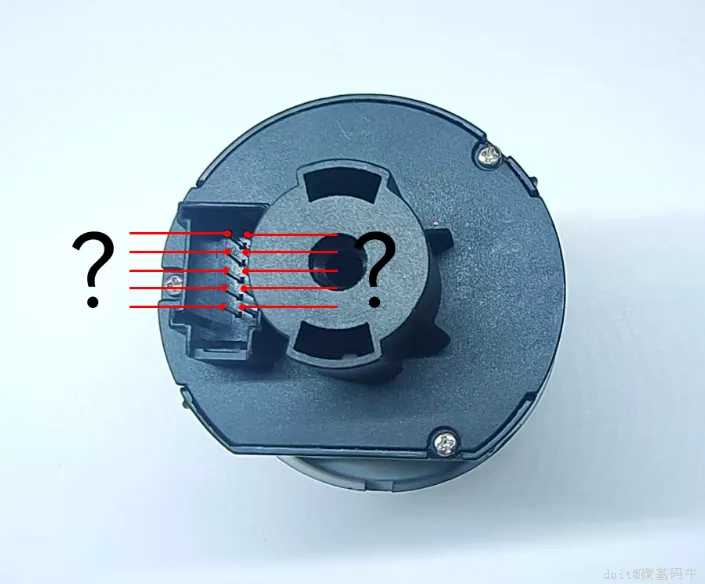

拿到手时,沉甸甸的模块比想象中更有质感,背面露出的 10 个引脚像等待破解的密码。当时我满脑子都是:把它塞进我的方向盘按键盒,让每次夜间赛道体验都能 “拧开” 真实的灯光!


2

点亮困境:全网资料 “对不上号”

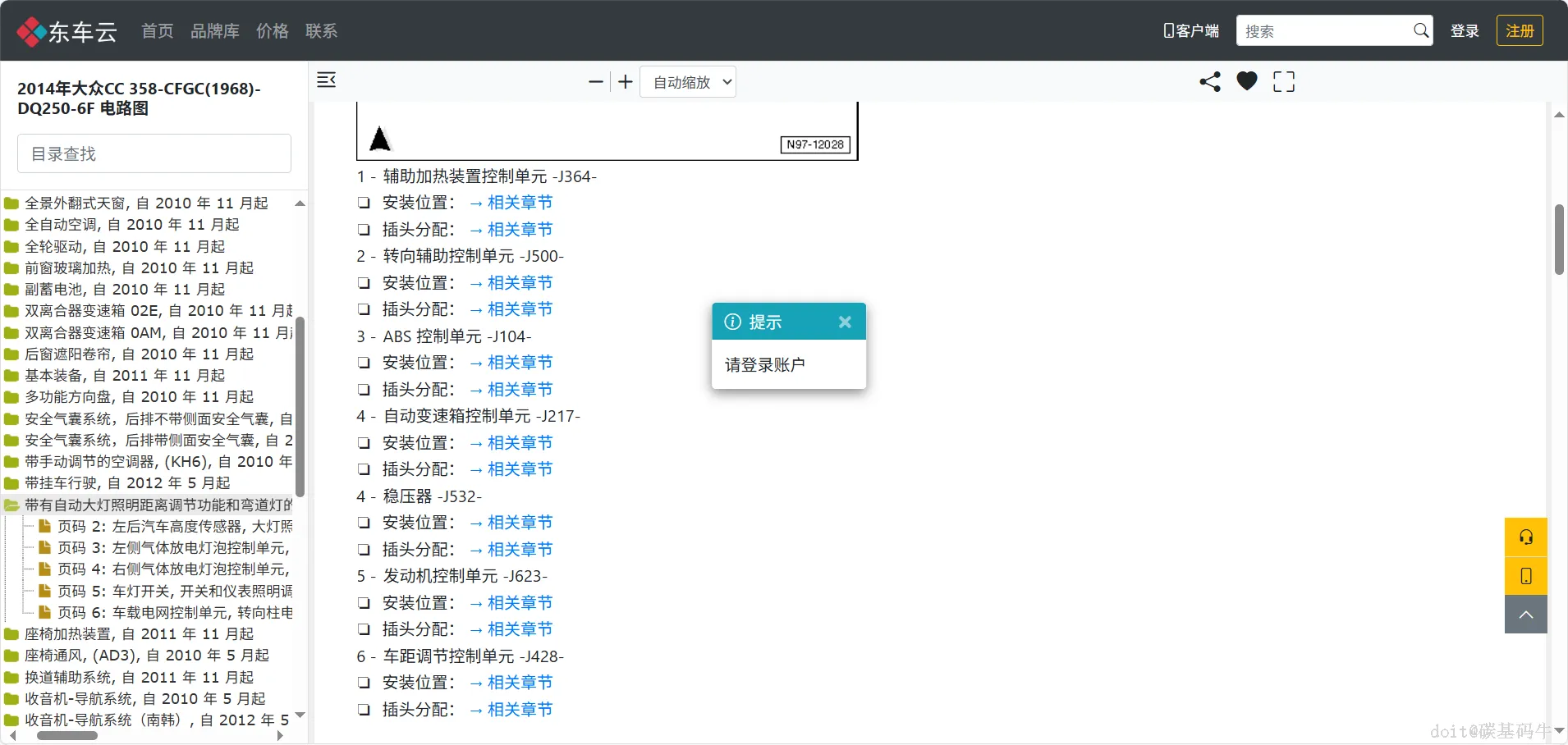

我以为只要搜 “大众 CC 灯光模块引脚定义”,就能找到现成的教程。结果翻遍论坛、贴吧、甚至付费维修手册,才发现水有多深:


1. 年份断层:老款资料泛滥,新款教程绝迹

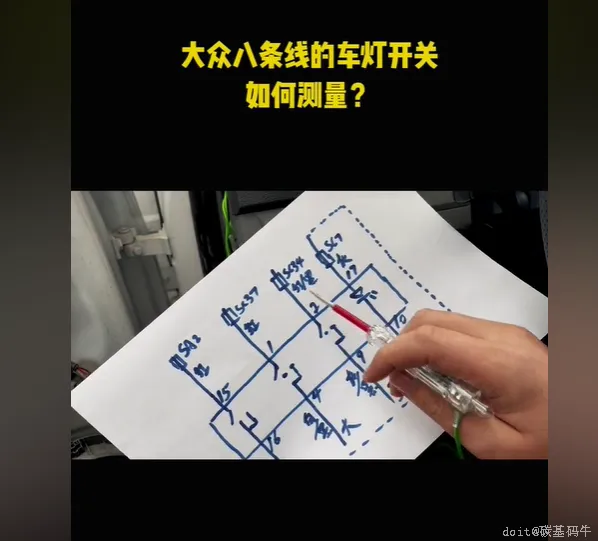

我的模块是 2019 款,但网上 90% 的 “详解” 都是针对 2015 款以前的车型。比如某论坛精华帖里的引脚图,标注的 “近光灯引脚 B18” 实际是老款 J519 模块的定义,而 2019 款 CC 的灯光模块早已升级为更紧凑的布局,引脚排列完全不同。更气人的是,某些 “权威” 维修平台的付费手册,居然把 2012 款 CC 和迈腾的电路图混为一谈,花钱买了个 “电子垃圾”。


2. 内容付费陷阱:交钱也买不到真知识


  1. 会员墙后是 “假干货”:某知名汽修网站号称 “2019 款 CC 专属资料”,可是当你付费 299 元开通会员后,下载的 PDF 里只有 10 页模糊的电路图,引脚功能标注全是 “待验证”;
  2. 标题党横行:“大众 CC 灯光模块终极指南” 点进去却是朗逸的改装案例;


3. 致命错误:错信 “通用教程” 险烧模块

最离谱的是某篇 “全网首发” 的文章,配图竟是朗逸的灯光旋钮,却宣称 “适用于所有大众车型”。我照着 “近光灯接 B 区 18 脚” 的说法接线,模块毫无反应,反而闻到一股焦糊味 —— 吓得我赶紧断电,才发现那篇文章的引脚定义表根本是 Polo 的!后来查资料才知道,朗逸的灯光模块是 12 引脚设计,而 CC 是 10 引脚,两者电路逻辑天差地别。

3

暴力测试:用 12V 电源 “盲探” 引脚功能

准备工具

  1. 可调直流电源(0-12V,带限流保护)
  2. 万用表(测电压 / 通断)
  3. 杜邦线(公母头,方便插拔)
  4. 绝缘胶带(防短路)
  5. 笔记本 + 记号笔(记录测试结果)

测试逻辑

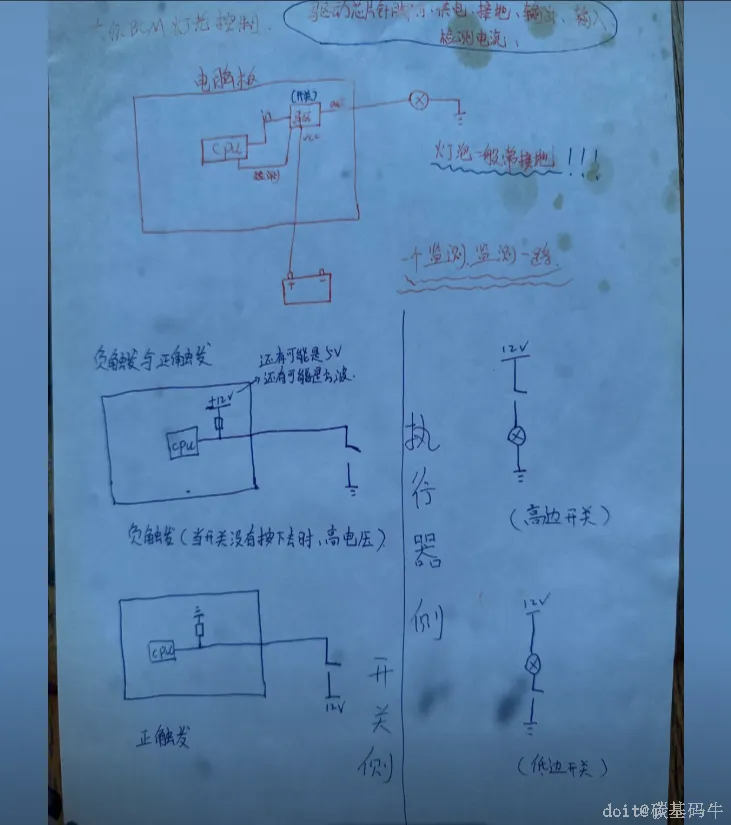

大众 CC 灯光模块属于车身控制单元(J519)的子模块,供电逻辑通常是:常电(12V)、ACC 电(钥匙门控制)、负极(GND)。我先找到供电和搭铁引脚,再逐个测试功能引脚。

关键步骤

  1. 功能引脚测试
  2. 把引脚 10 接 12V,引脚 6 接 GND,然后用杜邦线依次短接其他引脚到 GND(模拟开关信号):
  3. 短接引脚 3:示廓灯符号对应的 LED 亮起。
  4. 短接引脚 5:近光灯符号 LED 亮起。
  5. 短接引脚 1:前雾灯符号 LED 亮起。
  6. 短接引脚 7:后雾灯符号 LED 亮起。
  7. 短接引脚 9:关灯。

安全提示

  1. 始终用限流电源(我设为 2A),防止短路烧模块。
  2. 每次只接一个引脚,避免功能冲突。
  3. 闻到焦糊味立刻断电!


4

模糊线索:海外论坛的 “残片信息”

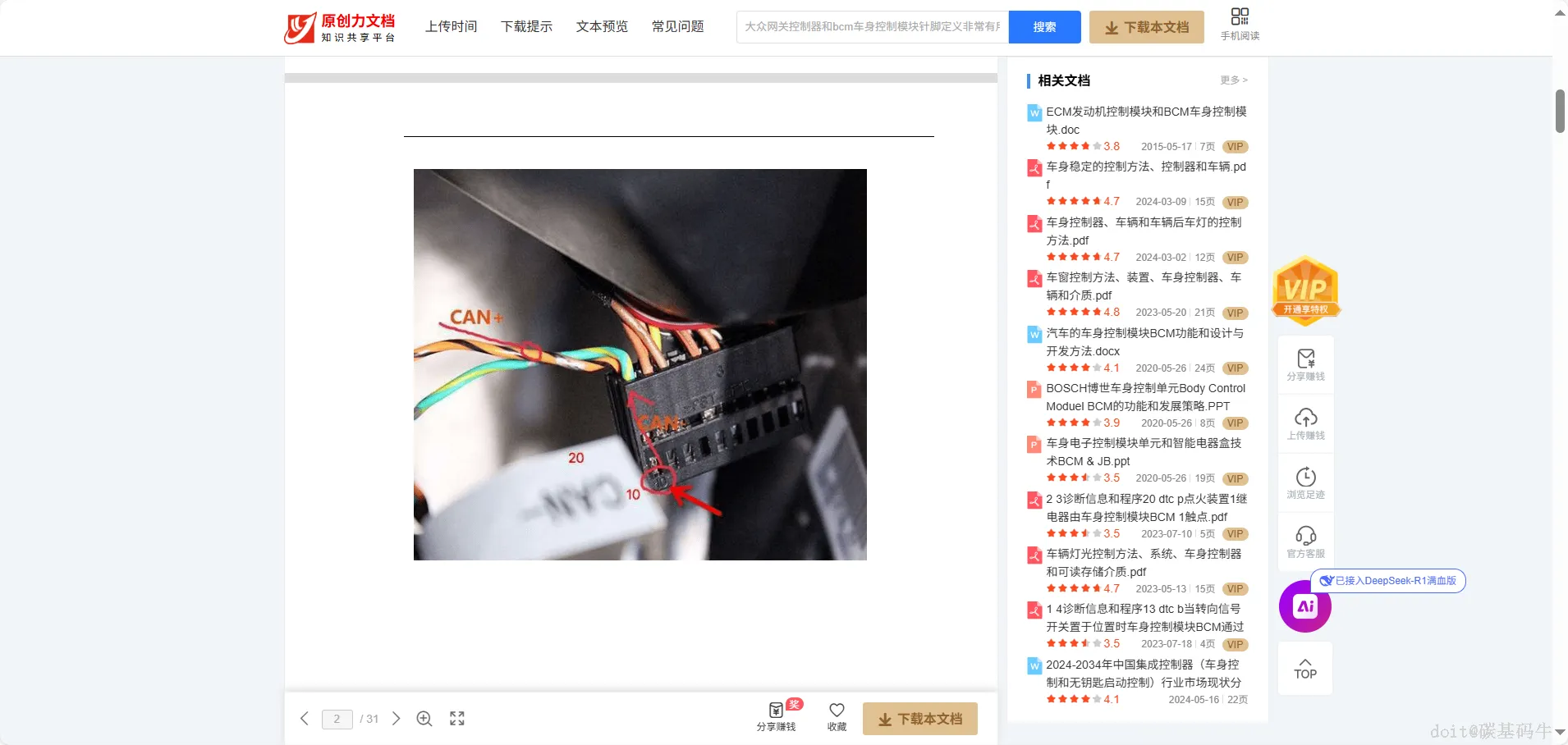

好不容易在某个海外论坛的角落翻到一份 2018 款 CC 的维修手册截图,虽然分辨率低得只能看清几个引脚编号(比如 “引脚 3:示廓灯控制”“引脚 5:近光灯供电”),但关键的电压参数、触发逻辑全是空白。更要命的是,截图里的模块型号和我手上的 2019 款只差一个字母,谁也不敢保证引脚功能完全一致。看着那 10 个光秃秃的金属触点,我明白剩下的路只能自己拿电源 “盲探” 了。


连续三天,我在 “试错 - 失败 - 再试” 的循环里打转:查电路图网站、发帖子求问、甚至给大众 4S 店打电话(被客服以 “非原厂维修不支持” 婉拒)。最后我意识到:与其等别人喂答案,不如自己动手测!


5

绘制电路图

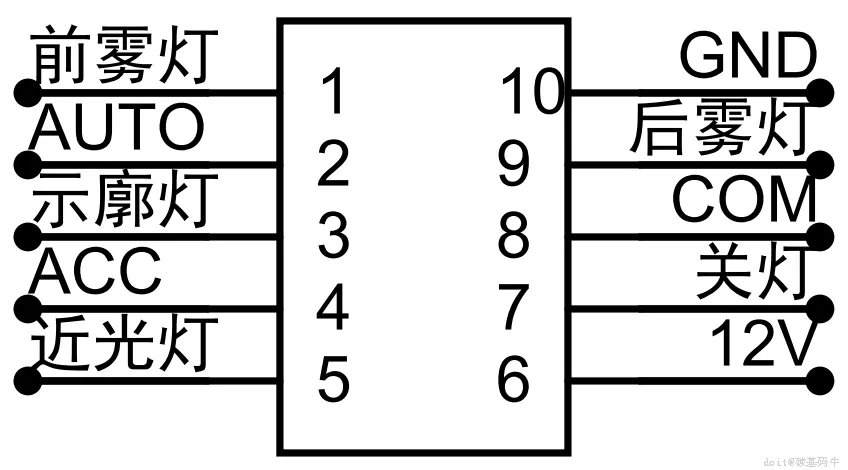

根据测试记录,我画出了模块的简易功能电路图

PDF
SCH_Schematic1_1-P1_2025-07-26.pdf
39.62KB
