制作 EOS 1 开源光谱仪

dooooit_4000007
转载
发布时间: 2025-07-26 11:55:50 | 阅读数 0收藏数 0评论数 0
传感器
光谱仪
传感器
测量
封面

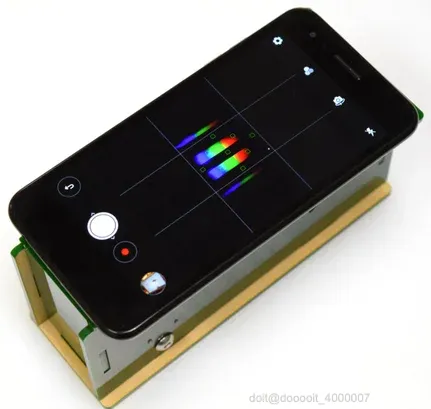

EOS 1（Erie Open Spec v1.0）是一款简单、开源、基于智能手机的光谱仪，旨在供任何有环保意识的人使用，用于测量水中的营养物浓度。 如果您有官方 EOS 1 套件，请跳至步骤 5。 设计文件（STL、DXF）也发布在我们的 Thingiverse 页面上：https://www.thingiverse.com/thing :3214210
1

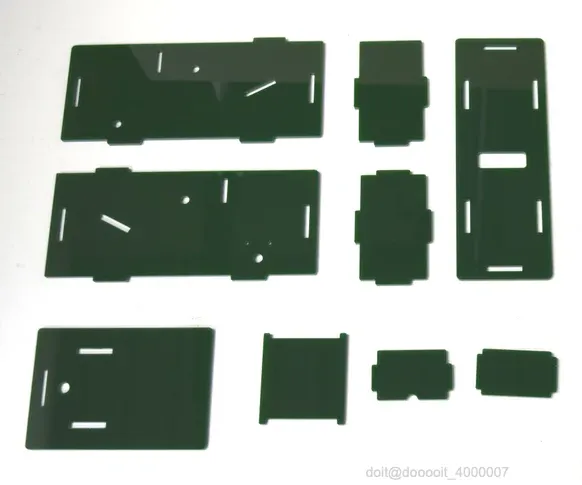

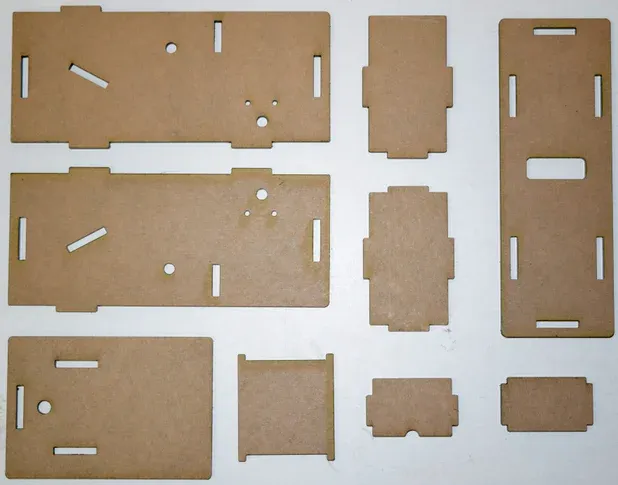

激光切割亚克力外壳

向左
向右
12
  1. 如果您有 EOS 1 套件（包含在套件中），请跳过
  2. 我们使用了 40W Epilog 激光雕刻机，效果很好。
  3. 用于激光切割的 DXF 文件也可在我们的 Thingiverse 页面上找到：https://www.thingiverse.com/thing :3214210
  4. 使用1/8 英寸厚的不透明亚克力板（例如，“防刮亚克力板”是一个不错的选择： https://www.mcmaster.com/8505k741）
  5. 不要使用透明丙烯酸
  6. 请勿使用 PVC 板材（激光切割 PVC 时可能会产生有毒烟雾）
  7. EOS 1 可装入 12 英寸 X 12 英寸的纸张中
  8. 仅撕掉一侧的封面纸


DXF
FR0FWOCJOIY2Z41.dxf
224.71KB
2

3D 打印样品架和狭缝

向左
向右
12
  1. 如果您有 EOS 1 套件（包含在套件中），请跳过
  2. 使用 Formlabs Form 2 SLA 3D 打印机（https://formlabs.com/3d-printers/form-2/）

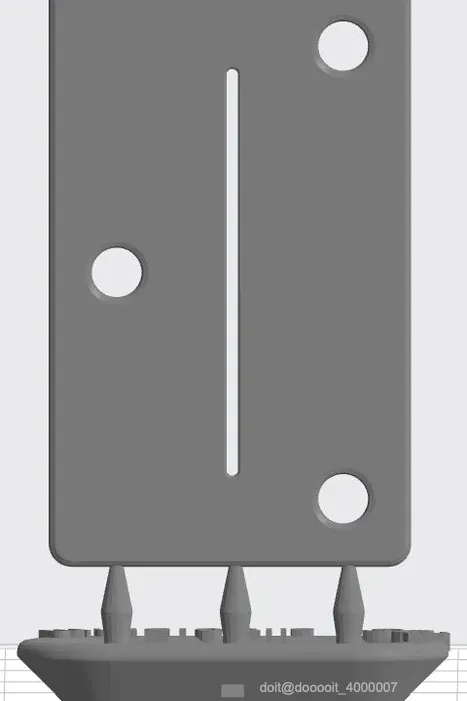

  3. 需要 3D 打印两个部分：样品架和狭缝
  4. .form 文件已附加
  5. 3D 设计 (STL) 文件也可在我们的 Thingiverse 页面上找到：https://www.thingiverse.com/thing :3214210


FORM
FQQKBO4JOIY3E0U.form
979.83KB
FORM
FSYKROLJOIY3E0V.form
110.06KB
3

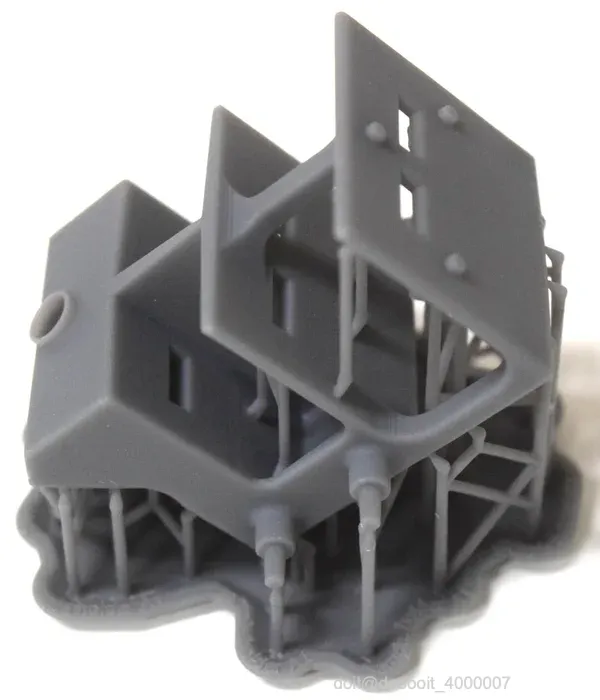

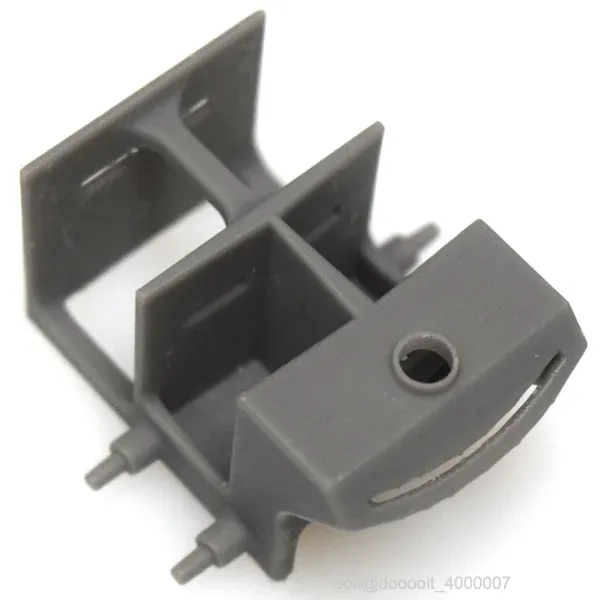

清理3D打印上的支撑结构

向左
向右
12
  1. 如果您有 EOS 1 套件（包含在套件中），请跳过
  2. 一把精密刀会有帮助

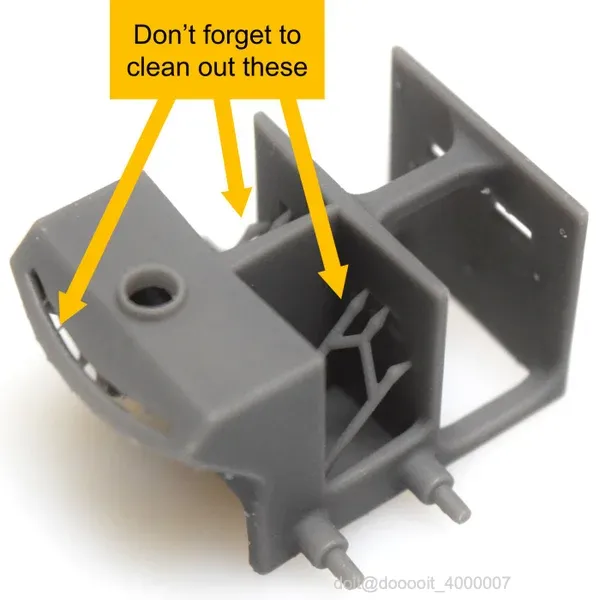

  3. 不要忘记比色皿槽内的支撑，并尽量使内表面尽可能光滑


4

安装反射器、LED 和狭缝

向左
向右
123
  1. 如果您有 EOS 1 套件（包含在套件中），请跳过

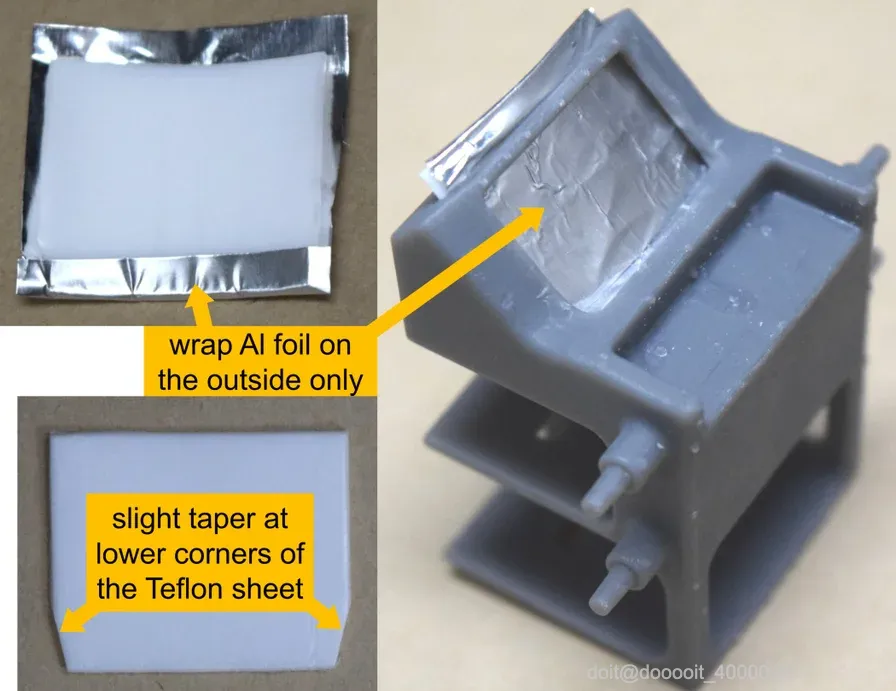

  2. 切一块特氟隆片（1/32“ - 1/16”厚），可以放入反射器的间隙
  3. 只在特氟龙板的外侧（背面）包裹一层铝箔
  4. 将特氟龙箔片插入反射器间隙

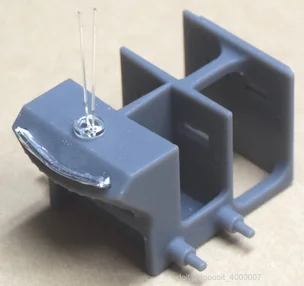

  5. 将明亮的白色 LED 插入 LED 孔中

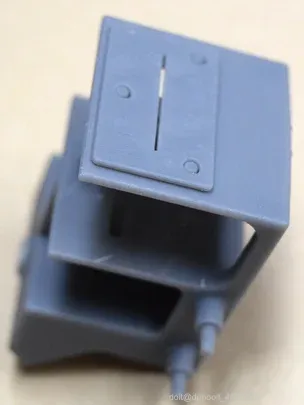

  6. 将狭缝与样品架前表面的导柱对齐，用强力胶固定



5

组装

向左
向右
123

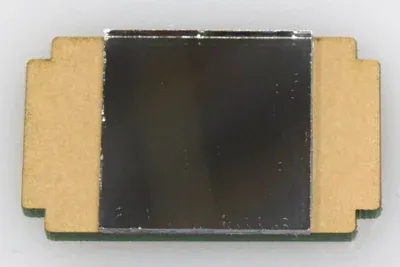

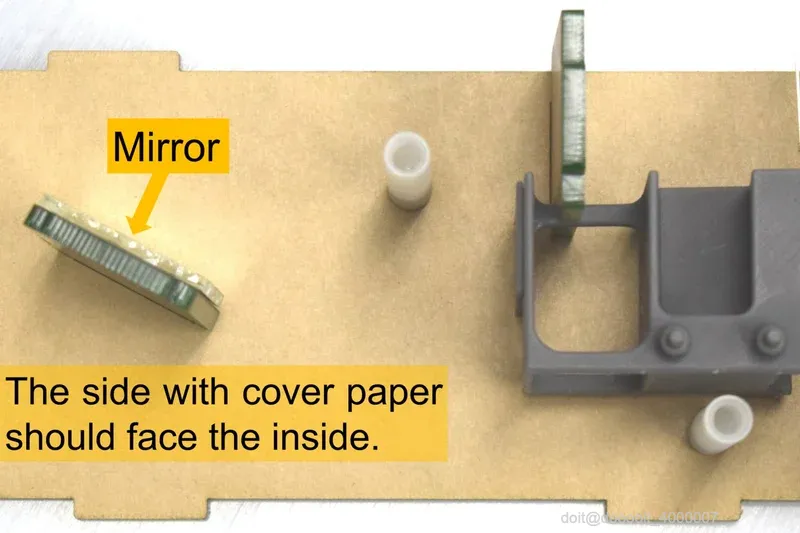

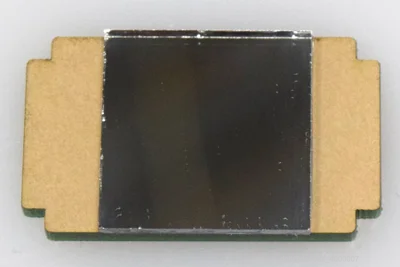

  1. 用双面胶带将镜子（1英寸见方）粘贴到固定板上

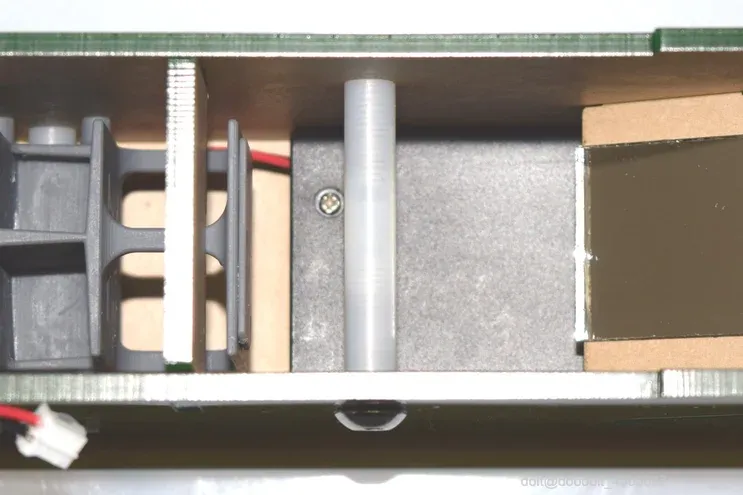

  2. 按照图中所示将物品放置到位
  3. 确保有封面纸的一面朝内（防眩光）
  4. 用螺丝固定两个侧板


6

安装电池组

向左
向右
123

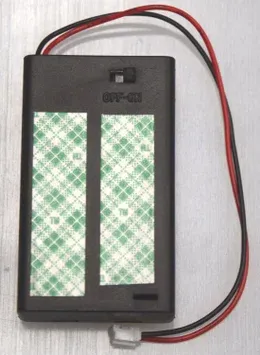

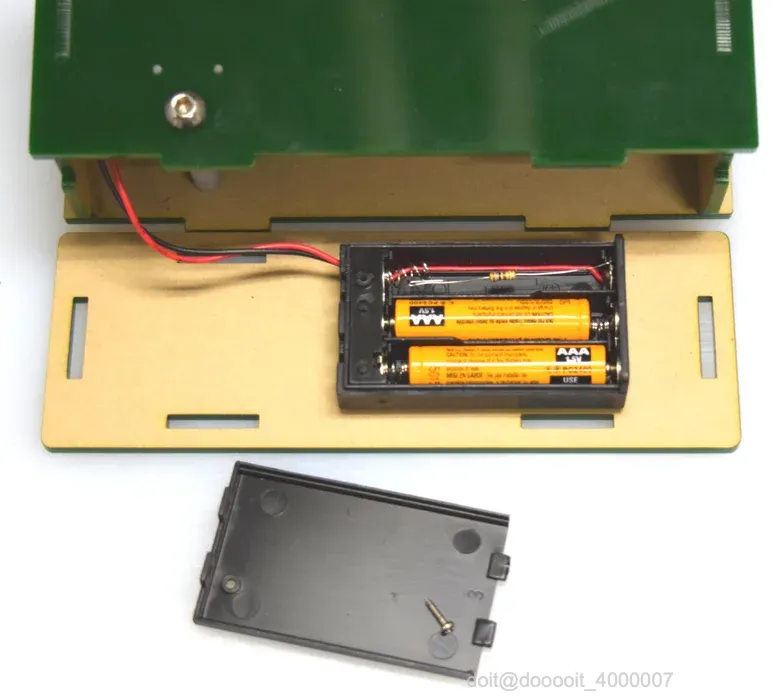

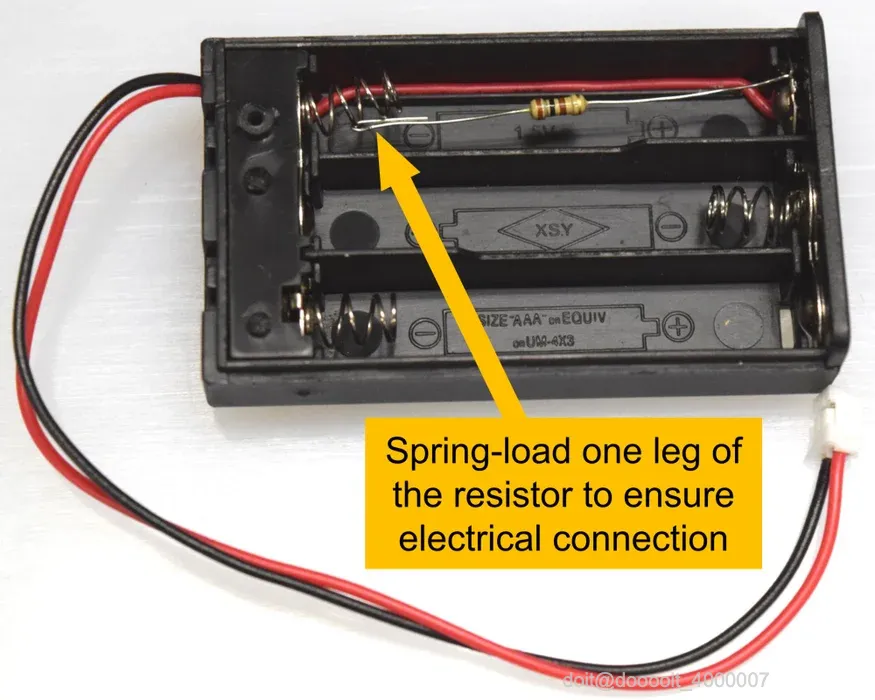

  1. 将限流电阻器（10 - 220 欧姆）安装到电池座内的一个插槽中，确保其为弹簧式
  2. 使用双面胶带将电池组固定在底板上（同样，将纸面朝内），确保电池组上的开关可以从外面操作


7

将电池组与LED连接

向左
向右
12
  1. 将两节 AAA 电池放入电池组（检查并确保极性正确）
  2. 安装底板至 EOS1

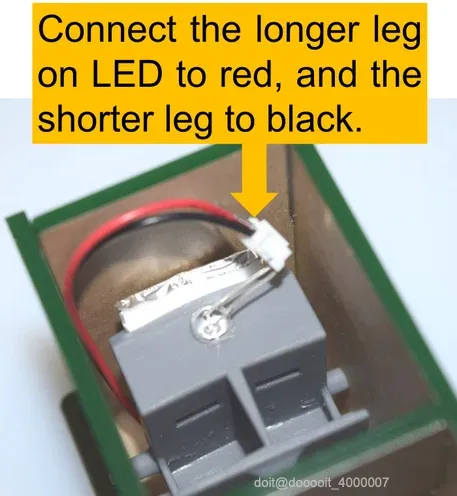

  3. 将电池组和 LED 之间的电线连接起来（红线连接到 LED 的长脚，黑线连接到短脚）
  4. 尝试打开并检查 LED 盖是否向上


8

安装衍射光栅

向左
向右
123
  1. 如果您有 EOS 1 套件（包含在套件中），请跳过

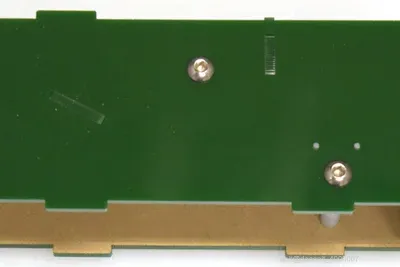

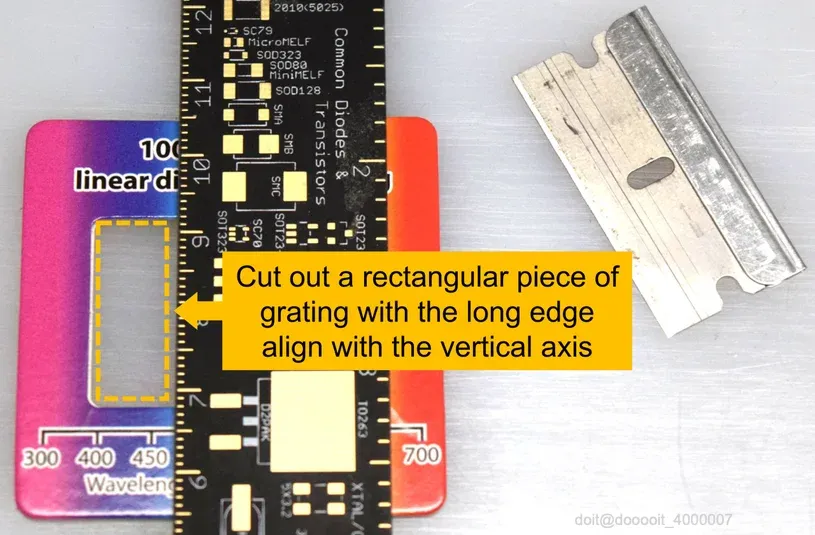

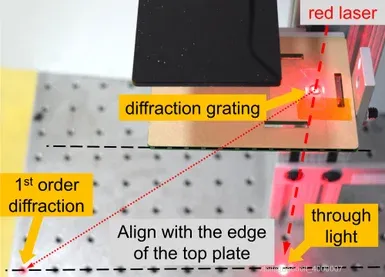

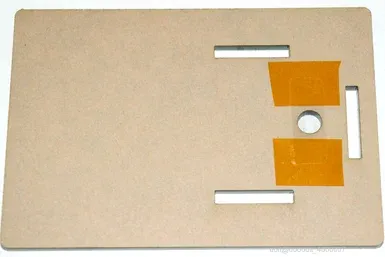

  2. 剪下一小块（约 1cm X 2cm）衍射光栅，确保长边与纸板的垂直轴对齐
  3. 将光栅与顶板的轴对齐（这里我们想出了一个带激光指示器的简单夹具，见附图）
  4. 用透明胶带将格栅固定在顶板上（同样，在里面，有覆盖纸的一侧）（这里我们恰好用完了透明胶带，所以我们使用了 Kapton 胶带）


9

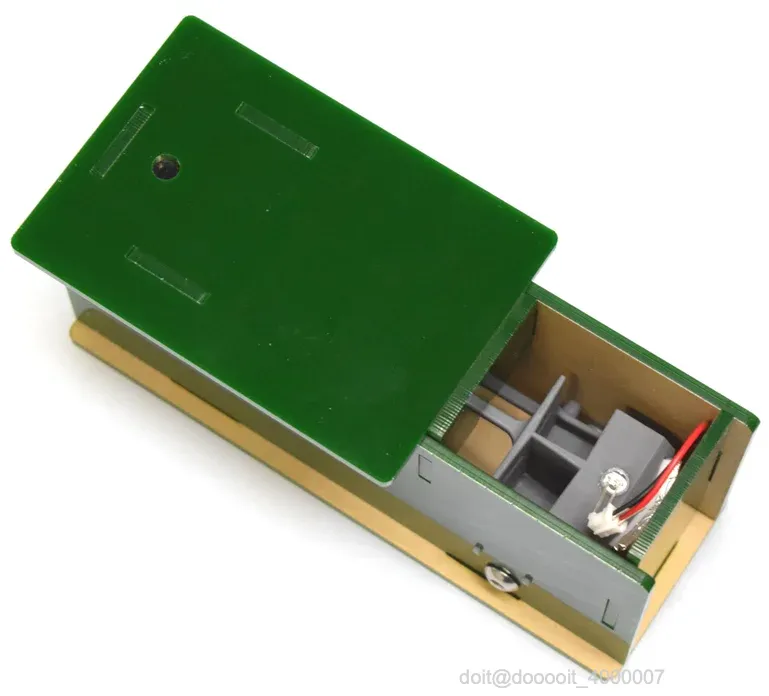

安装顶板和盖板

向左
向右
123
  1. 可能不需要盖板

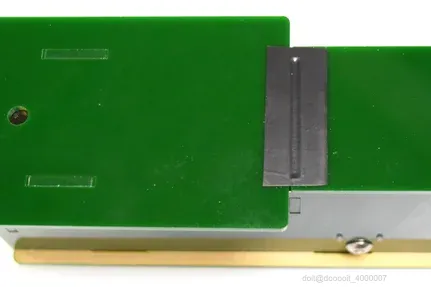

  2. 这里我们用了一块电工胶带作为铰链

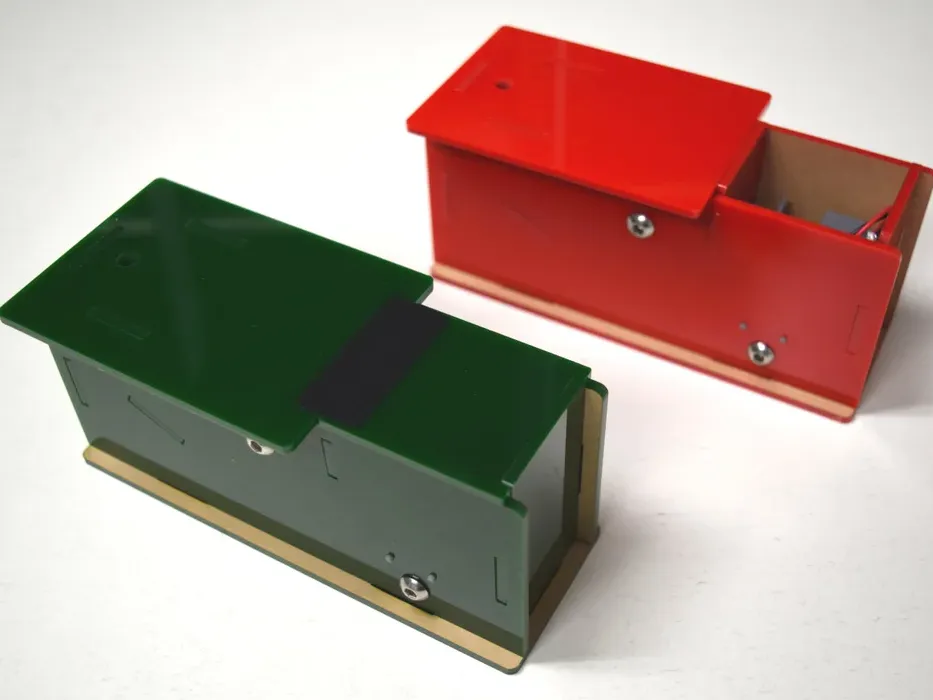

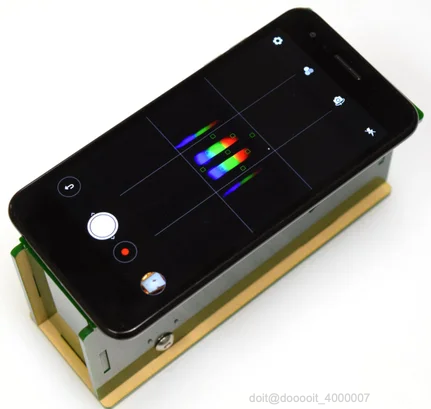

  3. 现在 EOS 1 已经准备好了
  4. 接下来，按照此处的操作程序操作：https：//www.instructables.com/id/Measure-Nitrate-...


10

更换电池

  1. 取下底板即可轻松取出电池组
