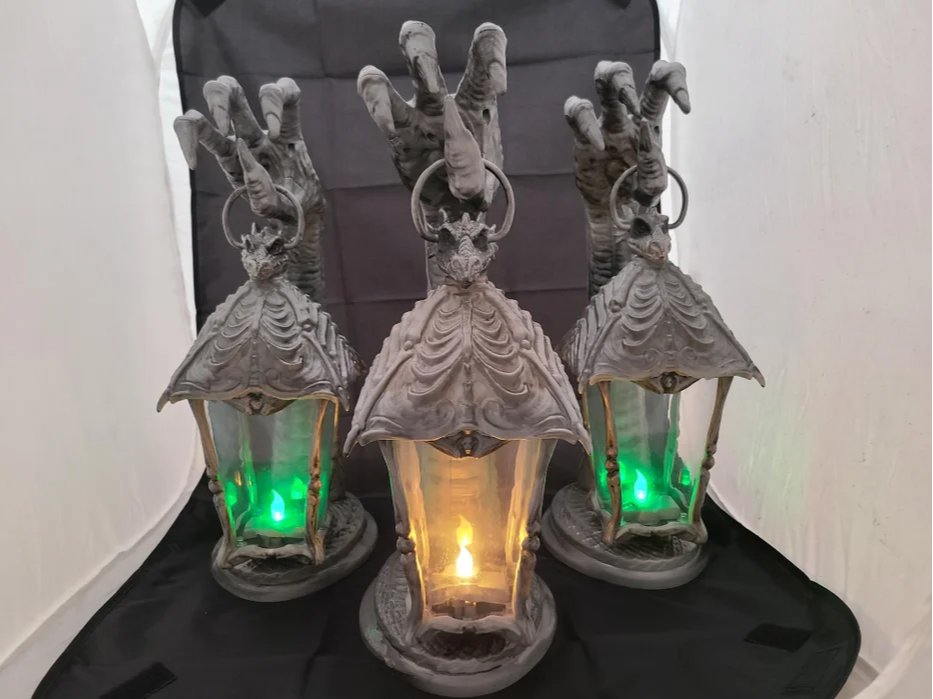

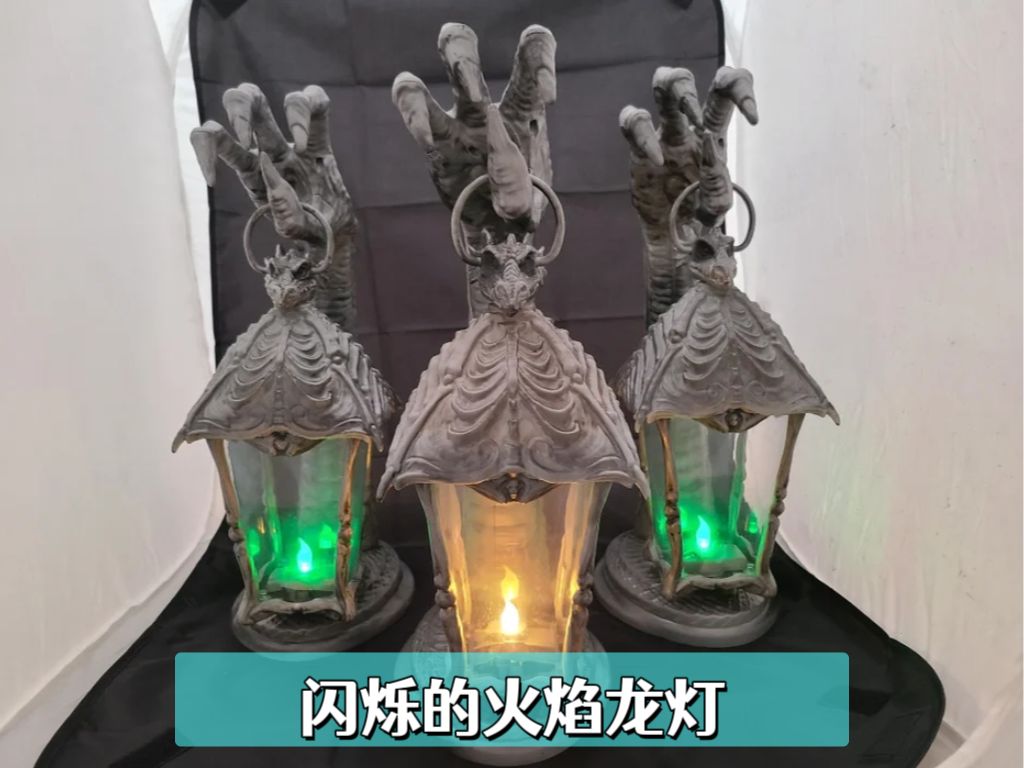

封面

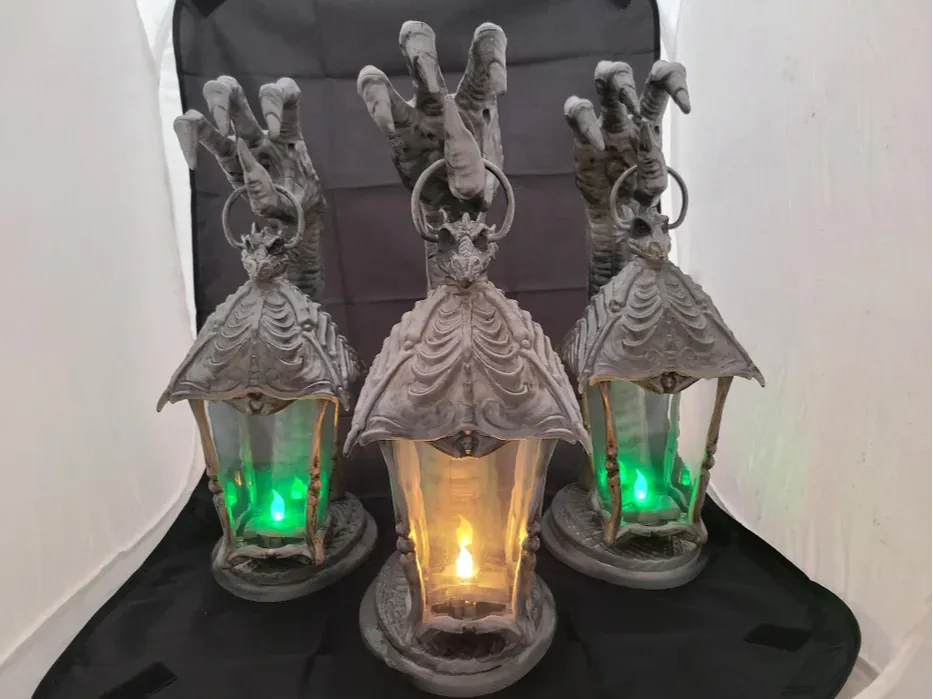

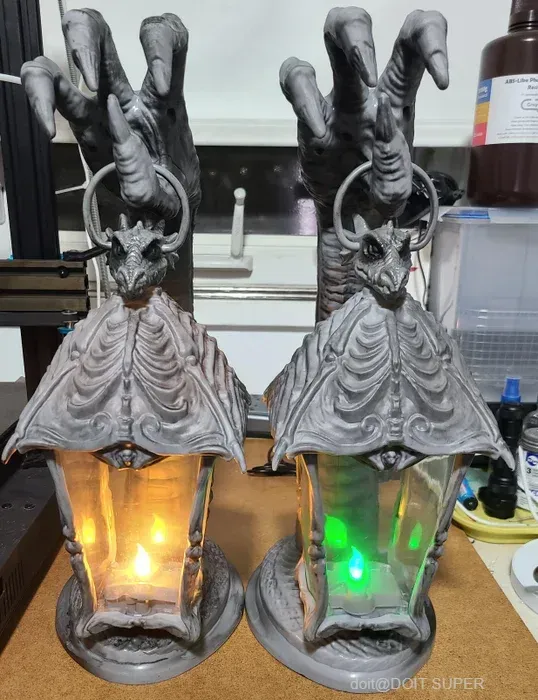

沃尔玛带来了这些整齐的龙灯笼,但LED的“火焰”是稳定的,而不是闪烁的。我开始改变这种状况。这个项目很简单,但你需要具备基本的焊接技能。这是一个简短的视频。我在视频编辑过程中添加了声音只是为了好玩。灯不包括声音效果。

准备工作:

材料:


材料名称

数量

型号/说明/备注

LED

2

5mm

导线

10


电阻

1K



工具:


工具名称

数量

型号/说明/备注

十字螺丝刀

1


热胶枪

1


烙铁

1

30W

焊料

1



1

取下灯笼主体

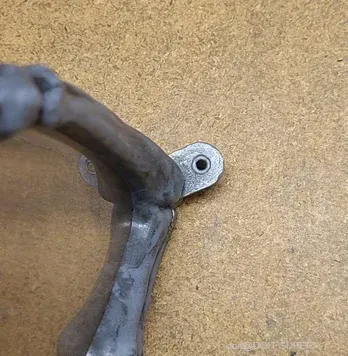

灯笼盖下方有四颗螺丝,每个角各一颗。拧下螺丝,轻轻地将灯笼主体与盖分离。您可以将盖留在龙爪支架上。

2

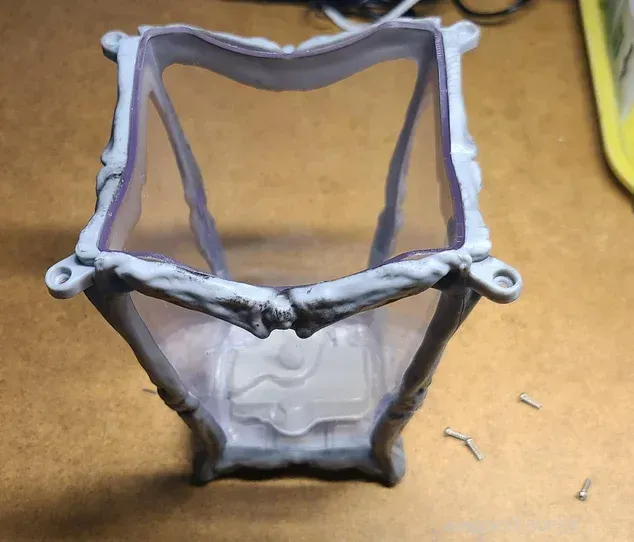

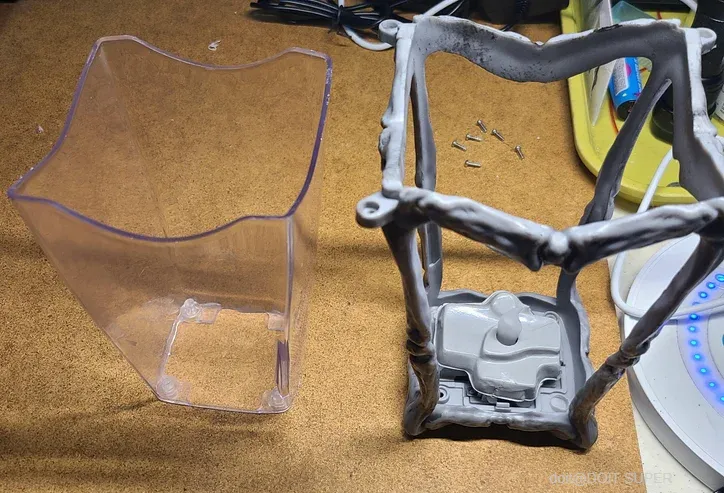

去除透明阴影

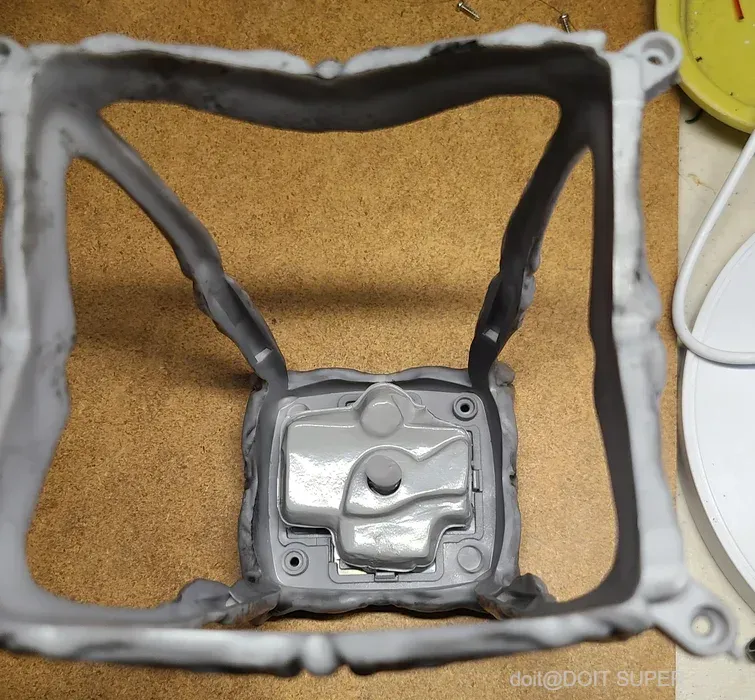

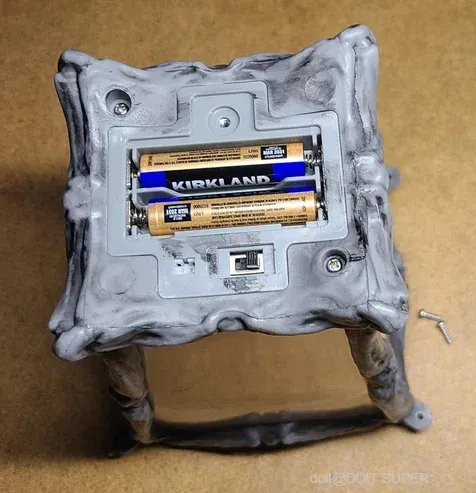

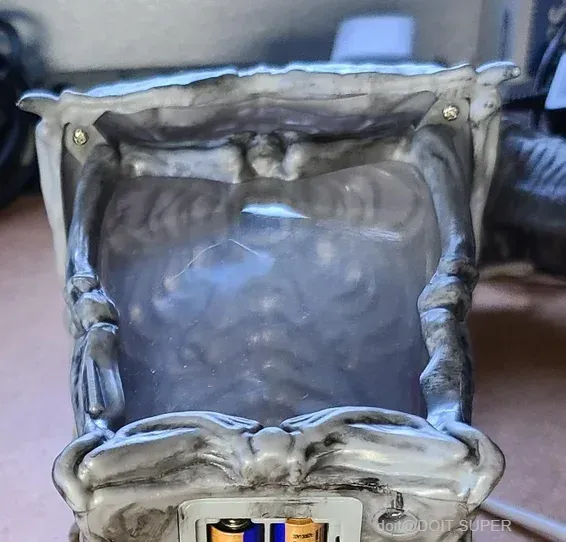

将机身翻转过来,卸下四角的两个螺丝。 我已经取下了这张照片中的电池盖,但这是不必要的。 这两颗螺丝的尺寸与之前拆下的四颗螺丝相同,因此您不必担心跟踪问题。 将阴影从身体上拉出。 它是一种厚塑料,略微楔入到位。它可能会粘住一点,但你不需要对它使用蛮力。

3

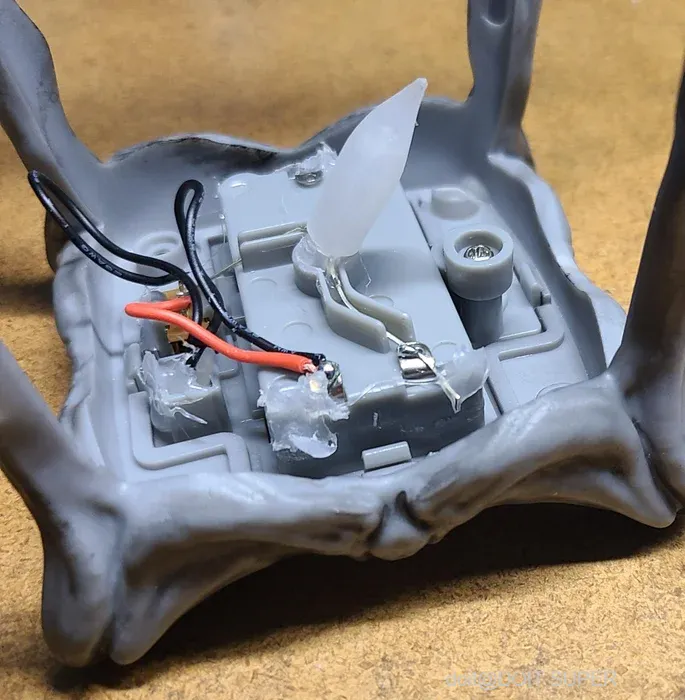

拆开电子部件

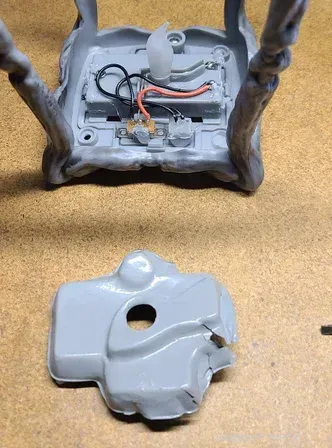

有一个薄(非常薄)的塑料盖隐藏了电子设备。 他们把它热粘在角落里。 我用小平头螺丝刀在塑料盖下滑行。 我做的第一个没有使用螺丝刀就脱落了,这个有更多的胶水,我稍微损坏了它。

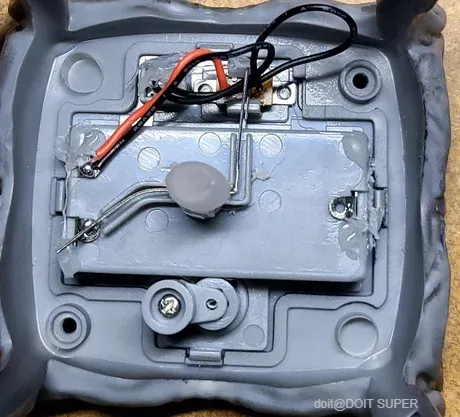

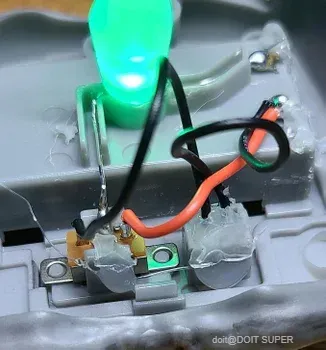

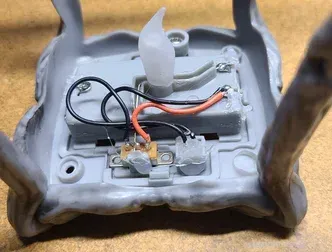

盖子打开后,我们可以看到它是一个基本电路。 LED 的一个臂连接到电池端子(第三张照片的右上角),另一个连接到滑动开关(中间下部)。 交换机的一个端子连接到另一个电池端子(红线)。 另一个开关端子连接到“Try Me”按钮所连接的插座。

4

去除火焰

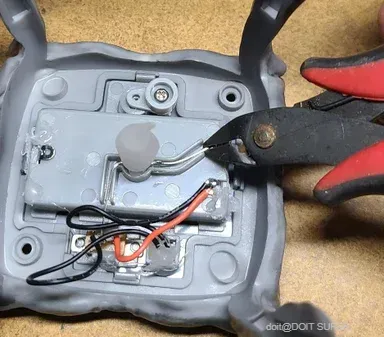

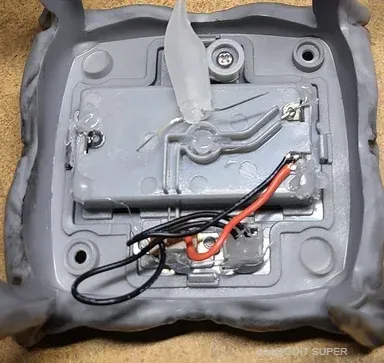

火焰被热粘在底座上。 轻轻但用力地将火焰按到一侧,然后按压另一侧。 热胶会拉伸并挣脱。 使用剪线钳剪断 LED 引线。 如果您没有合适的剪线钳,您可以加热电池端子和开关端子上的焊料,然后以这种方式移除 LED。 如果底座中残留任何热胶,请尽您所能将其去除。 这并不重要,如果遗漏了一些,请不要担心,但它可以更轻松地将新 LED 安装到位。

5

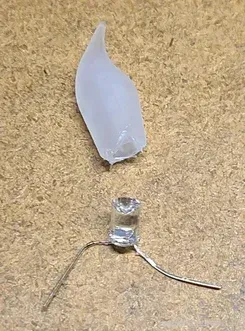

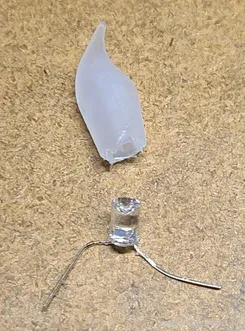

更换 LED

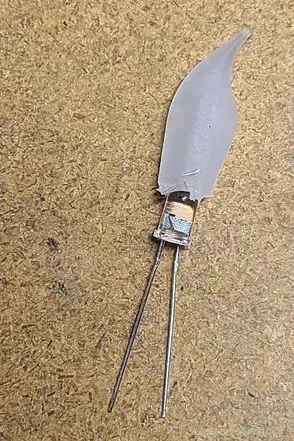

现有的 LED 压入火焰体中,用于将火焰固定在底座中的热胶也将 LED 固定在火焰体中。撕掉任何热胶,LED 将滑出。

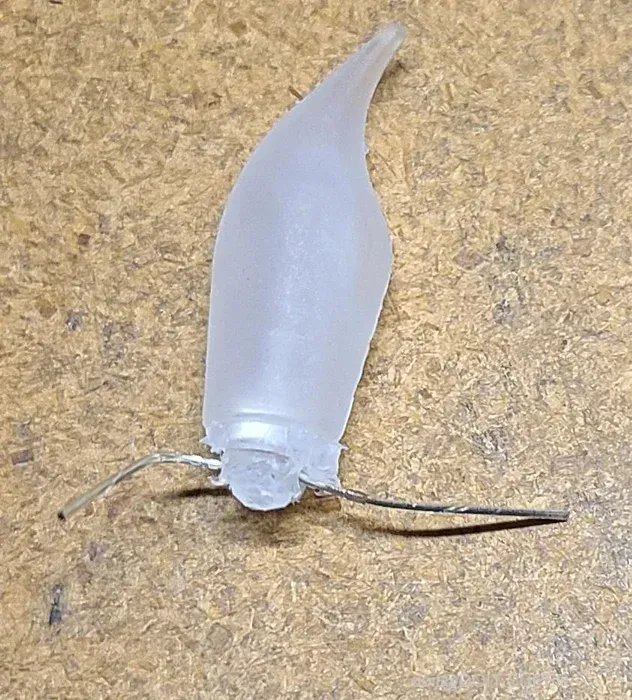

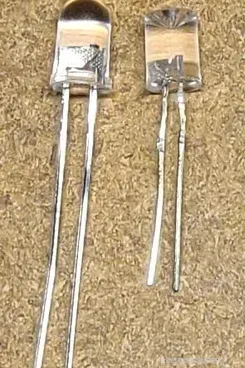

需要注意的一点是,现有的 LED 在尖端设计有一个倒锥体,以将光线转向侧面。我手头只有标准的圆顶形状类型。我做了一个快速搜索,我没有找到锥形闪烁的 LED。火焰体会稍微扩散 LED 光,无论如何,绿色 LED 输出的光往往比黄色 LED 少。最重要的是,与更明亮的稳定黄色相比,我对闪烁的绿色更满意。

6

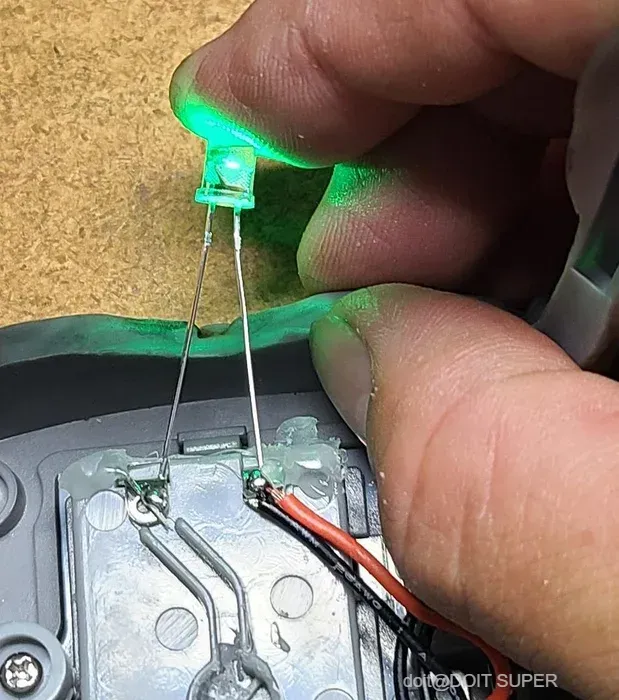

安装新 LED

是时候安装新的 LED 了!LED 的一根引线(支腿)比另一根引线长。较长的是阳极,较短的是阴极。阳极进入电池的正极,阴极进入负极。

将火焰盖滑到 LED 上。有轻微的摩擦配合。穿上它不需要很大的力,也不会掉下来。

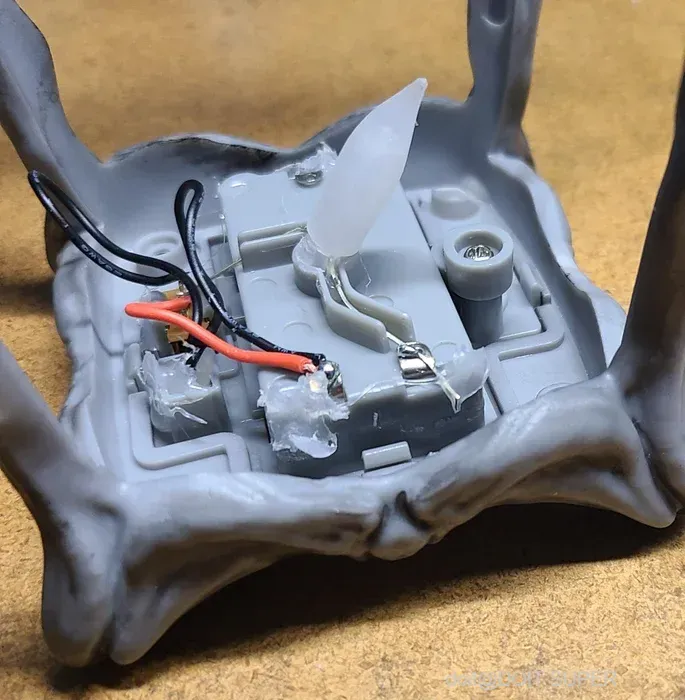

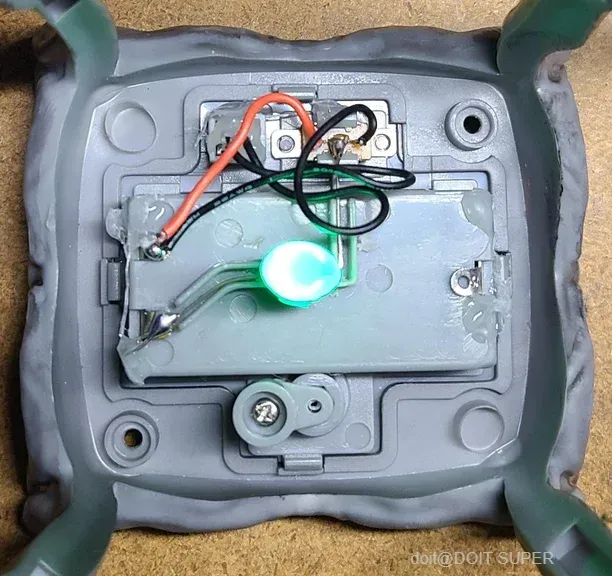

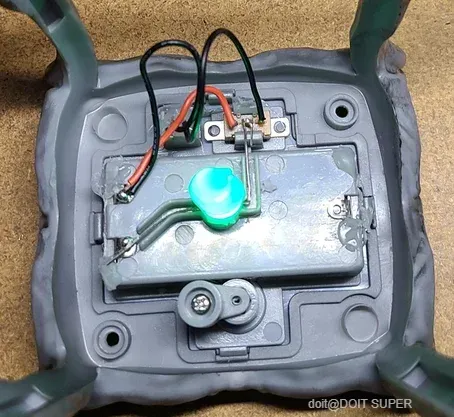

弯曲 LED 支腿以适合模制在底座中的凹槽。小钳子在这里效果很好,但第一个我只用手指就完成了。弯曲引线,使其接触电池端子和开关的中心导体。如果开关打开并插入电池(这是简单的事情会抓住你),LED 将亮起。这将确认您的极性正确。

注意: 忽略电线颜色。 红线(通常为正极)连接到电池的负极端子。

7

焊接

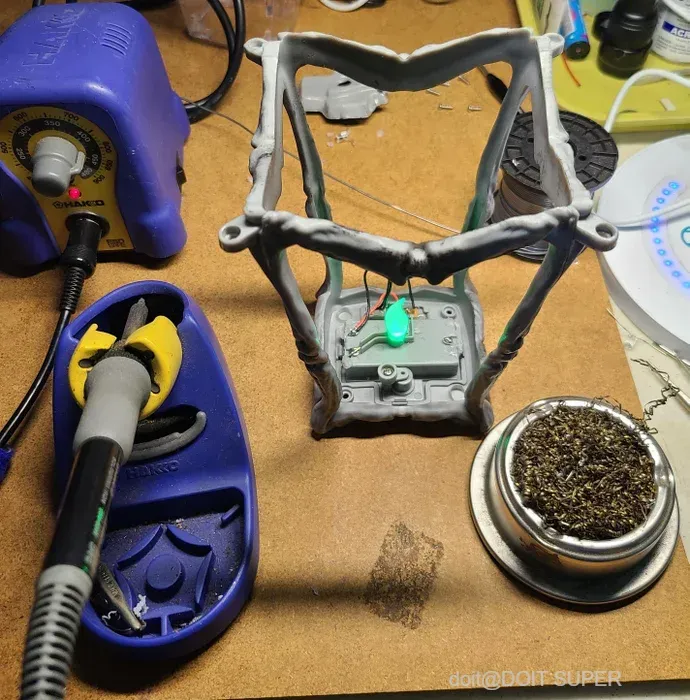

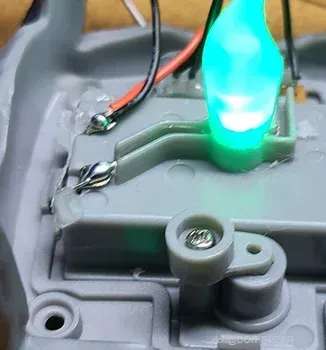

让您的熨斗达到温度并焊接两个连接。 我有一个更高端的烙铁,但几乎任何人都可以。 我的建议是买一个带有小凿尖的凿子。 针头是可以的,但由于表面积较小,需要更长的时间来传递热量。 避免使用尖端较厚的那些。 很难在狭窄的地方操纵那些。 我什至使用末端带有 USB 插头的廉价产品进行简单的工作。 我不推荐它们,也不要将它们插入您的计算机,使用手机充电器或其他电源适配器。

8

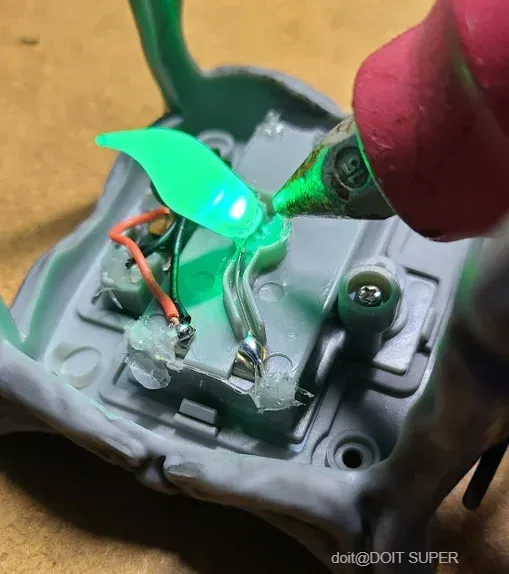

热胶粘接

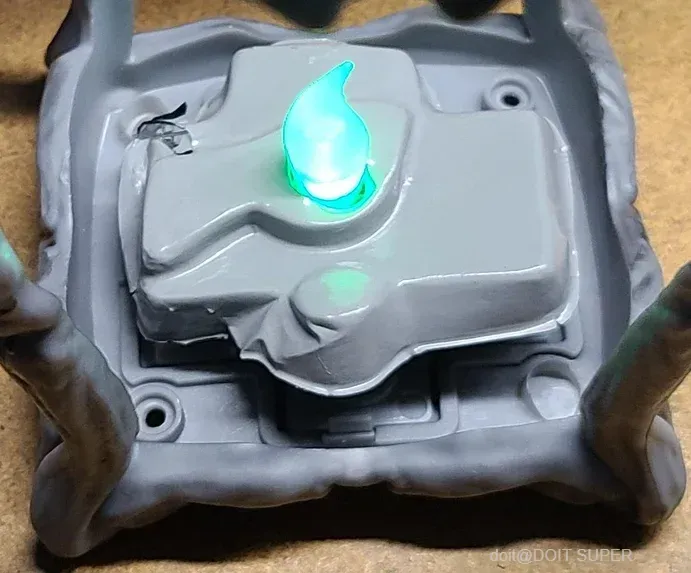

焊料冷却后,LED 闪烁,是时候重新组装了。火焰体和薄塑料盖将自行保持在原位。但是一点热胶会将它们牢固地固定到位。不要用很多。小点子就可以了。

9

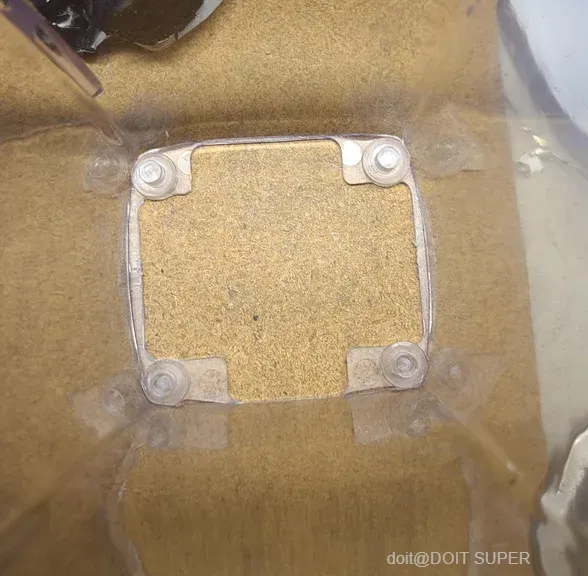

组装

幸运的是,这些项目提供了有关零件方向的提示。透明的阴影是矩形的,所以你有50%的机会在第一次尝试时就把它弄对了。

灯罩底座长边的开口大小不同(第一张照片的顶部和底部)。如果你看一下底座,就会发现有一个凸起的唇部模制在与开口相匹配的塑料中。只要匹配它,你就是金子。安装两个螺钉。

10

盖上盖子

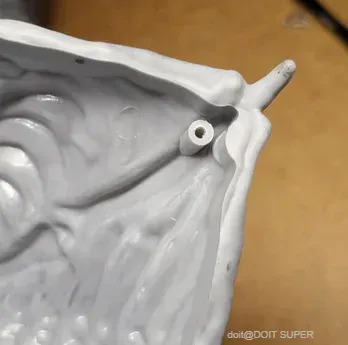

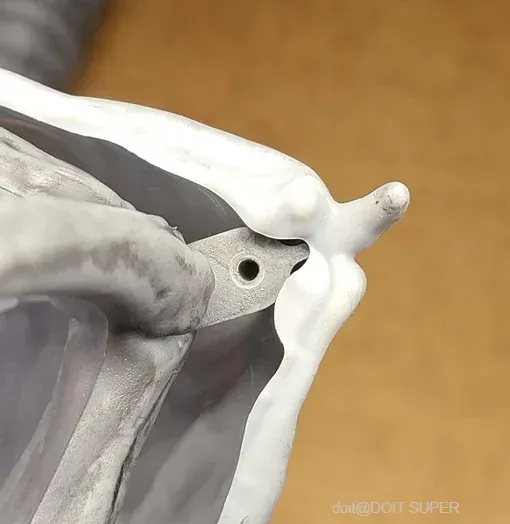

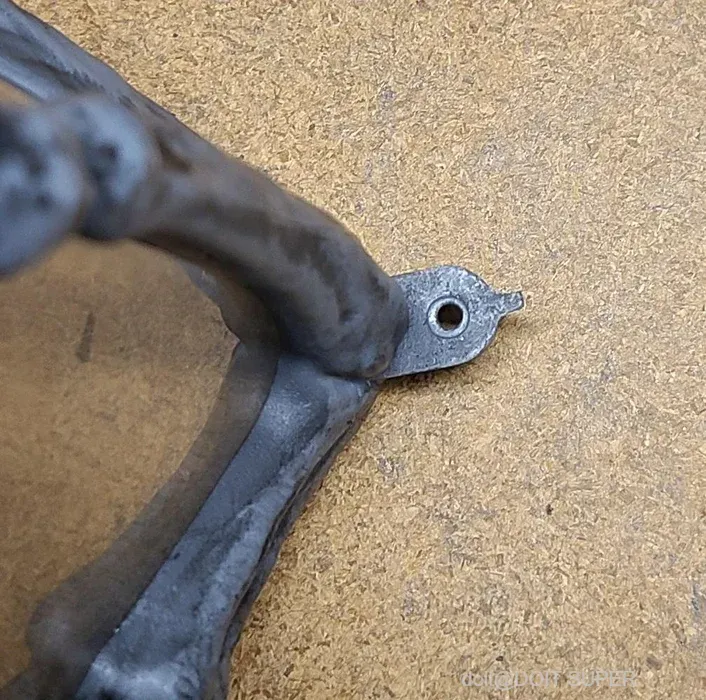

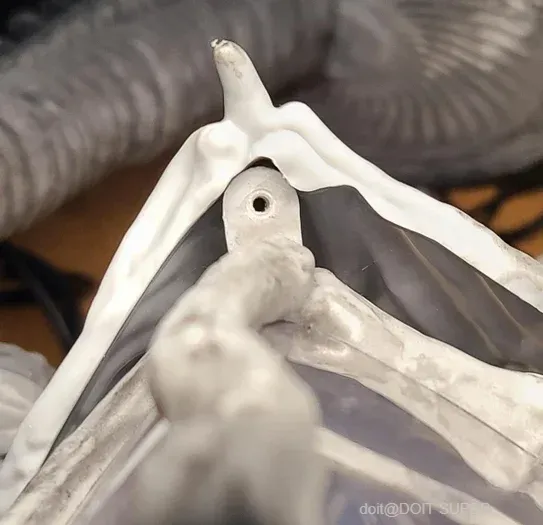

身体上的一个标签在尖端有一个小突起。盖子的一角有一个相应的切口。只要匹配它。安装最后四个螺钉。

11

完成!

这就是全部内容了。
