贴片-焊锡膏定位靠山

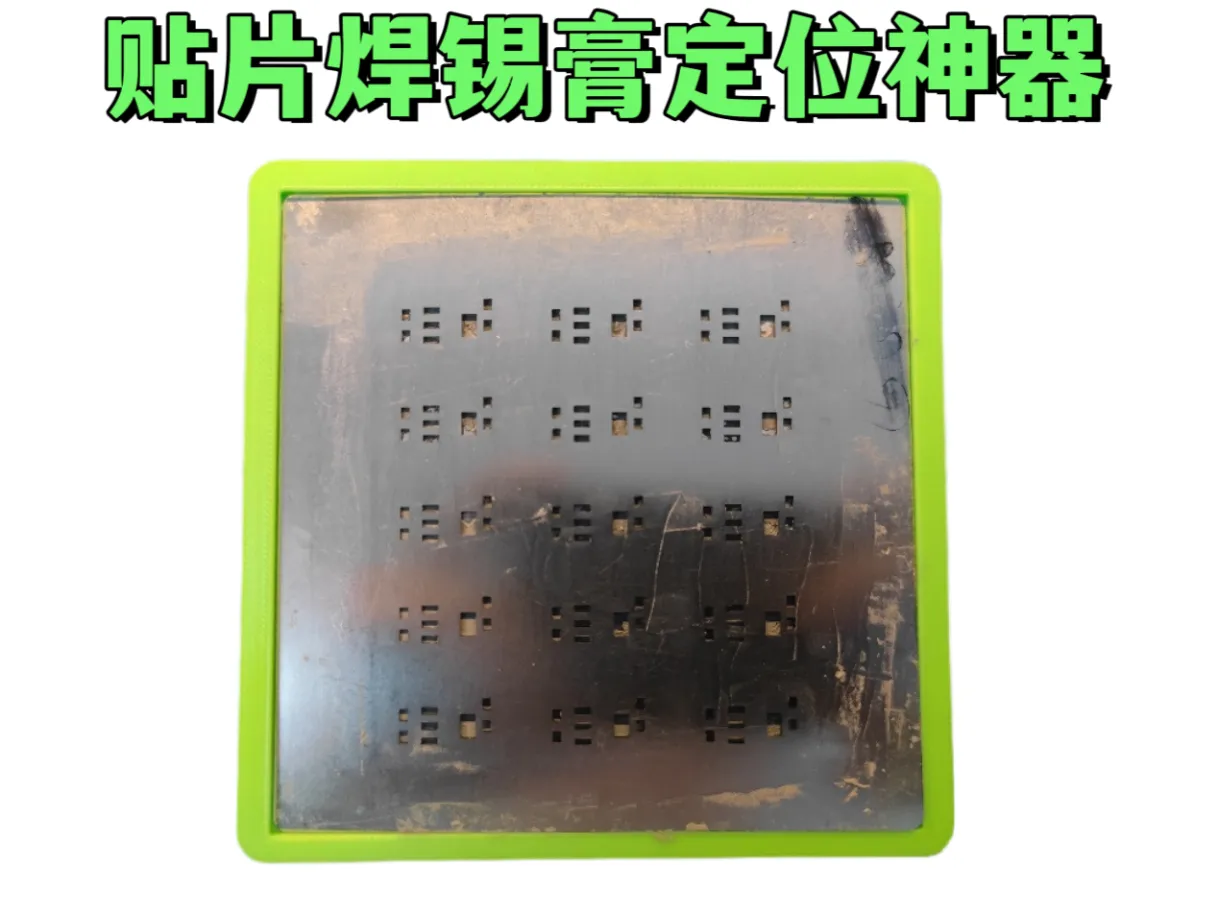

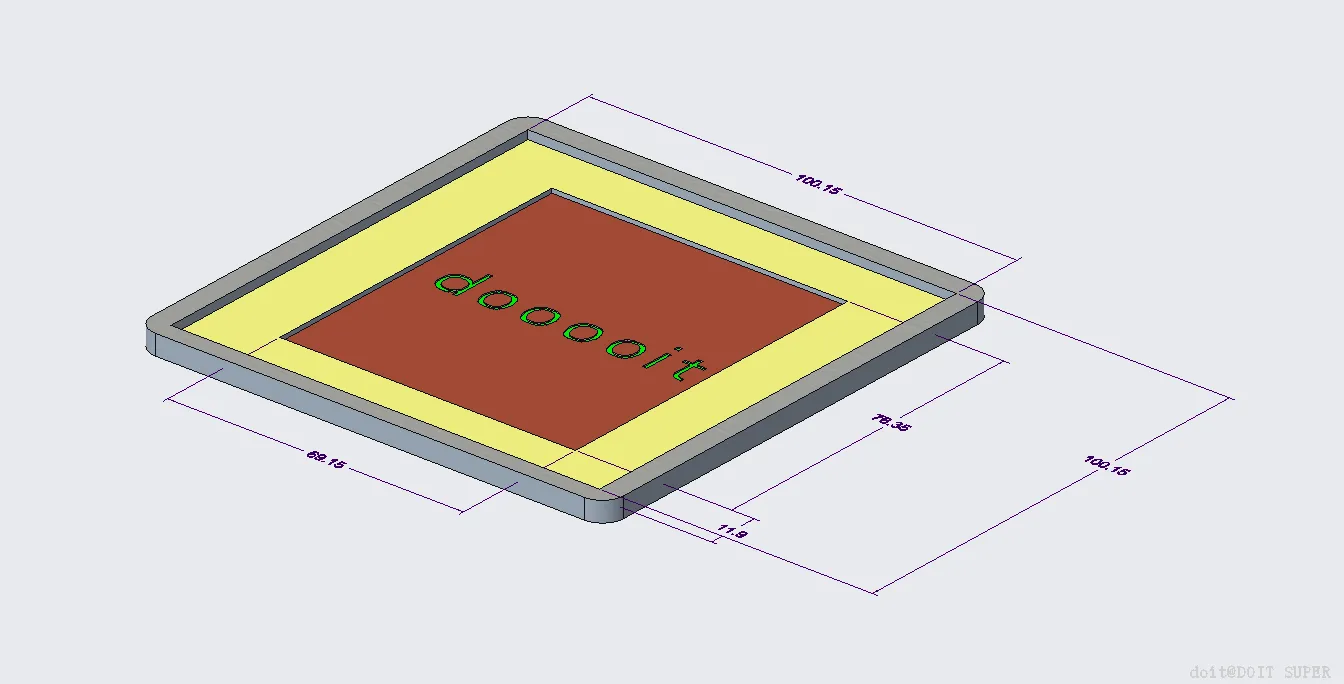

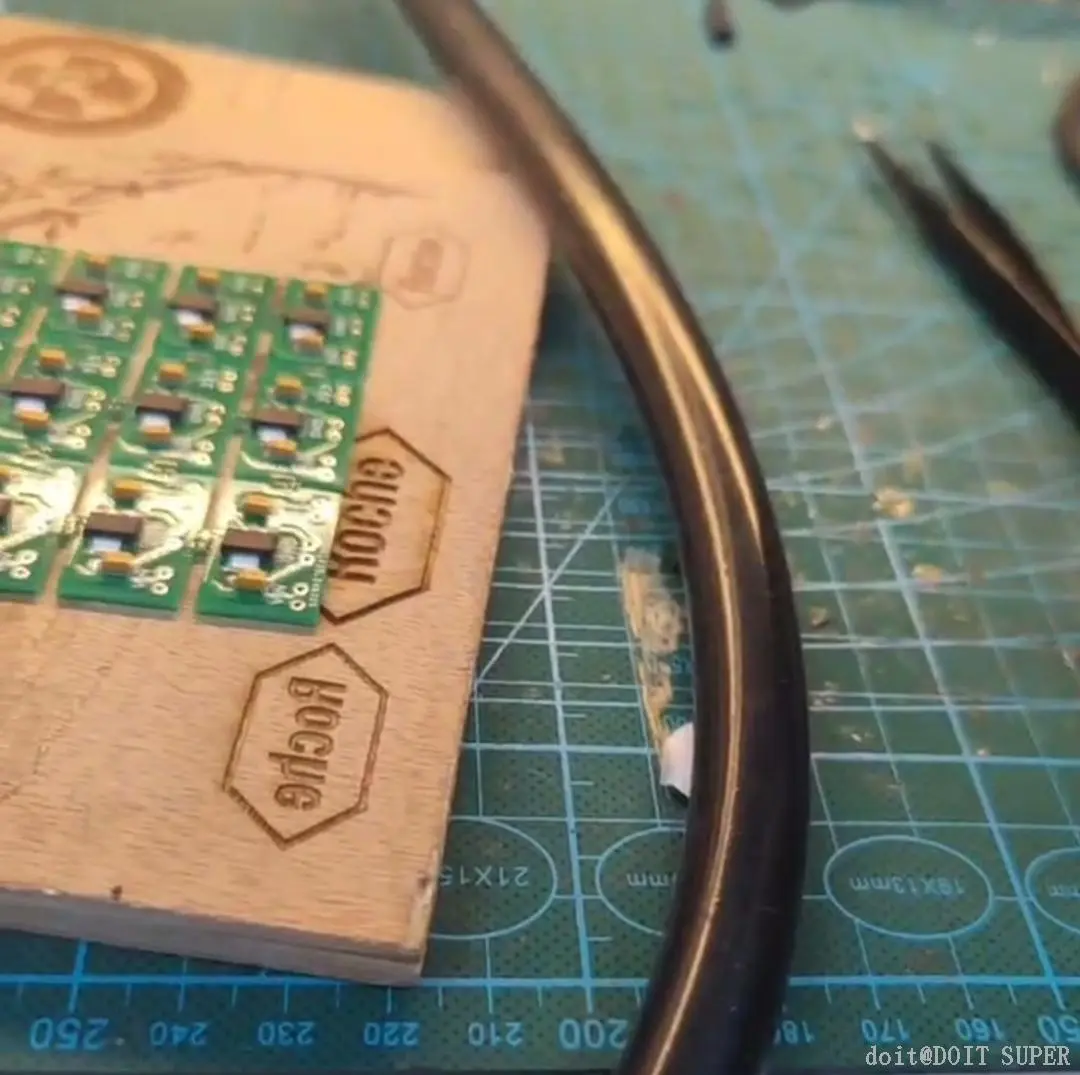

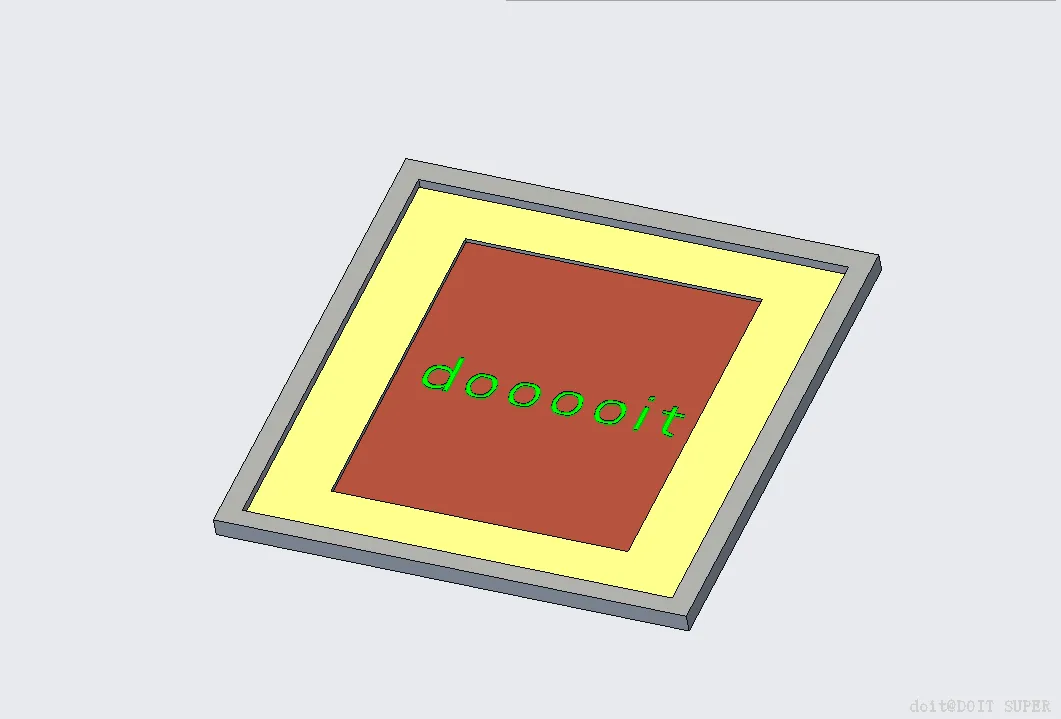

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以具体实物为准，三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

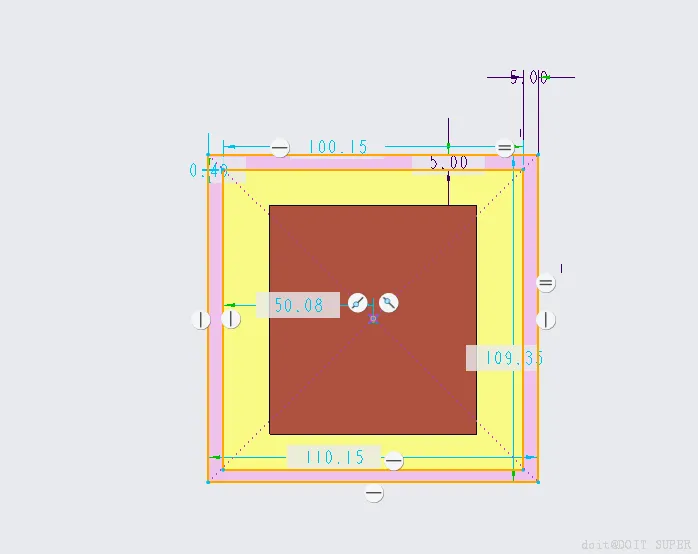

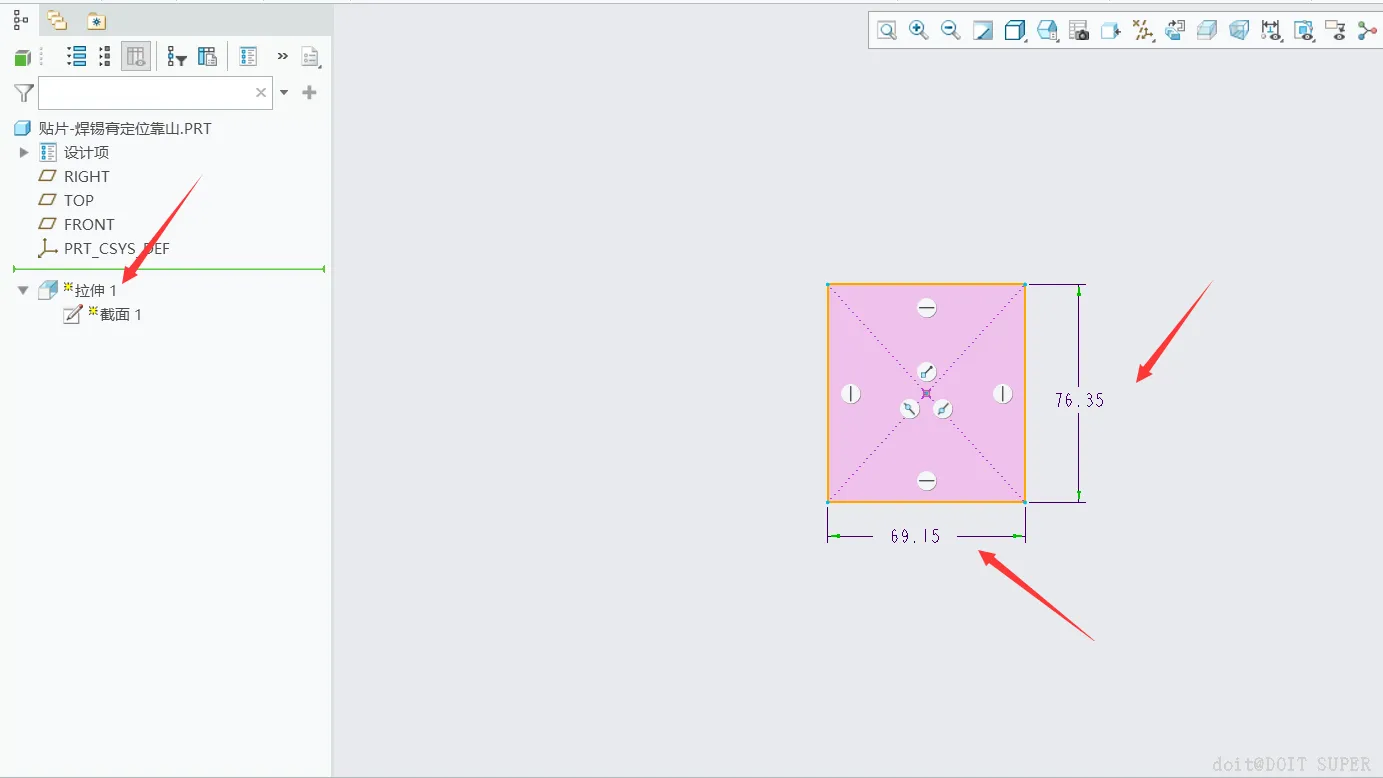

1、根据手中的主板实物，测量长宽高，单位mm

2、注意，在测量时，应该考虑打印机误差，本主板需要配合紧密，保证涂抹锡膏时的精准度，因此根据个人经验留出打印误差即可。

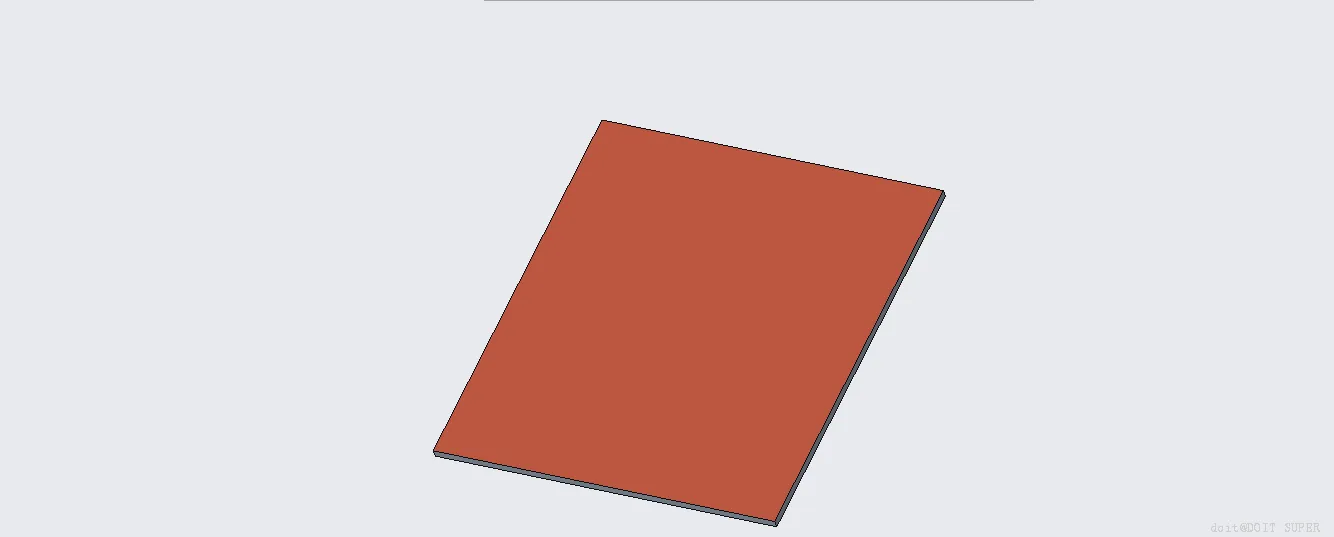

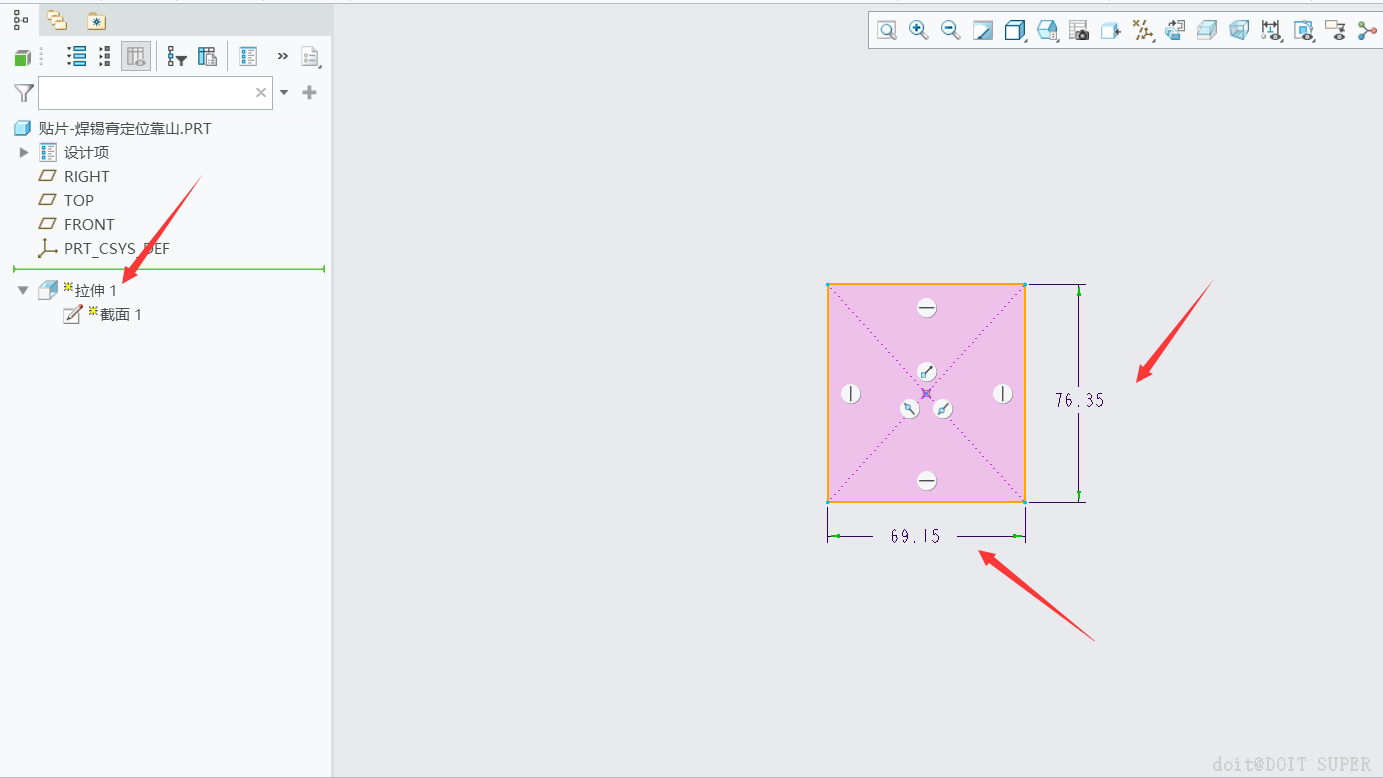

1. 根据测量尺寸，做出n9主板的形状，注意预留出误差。

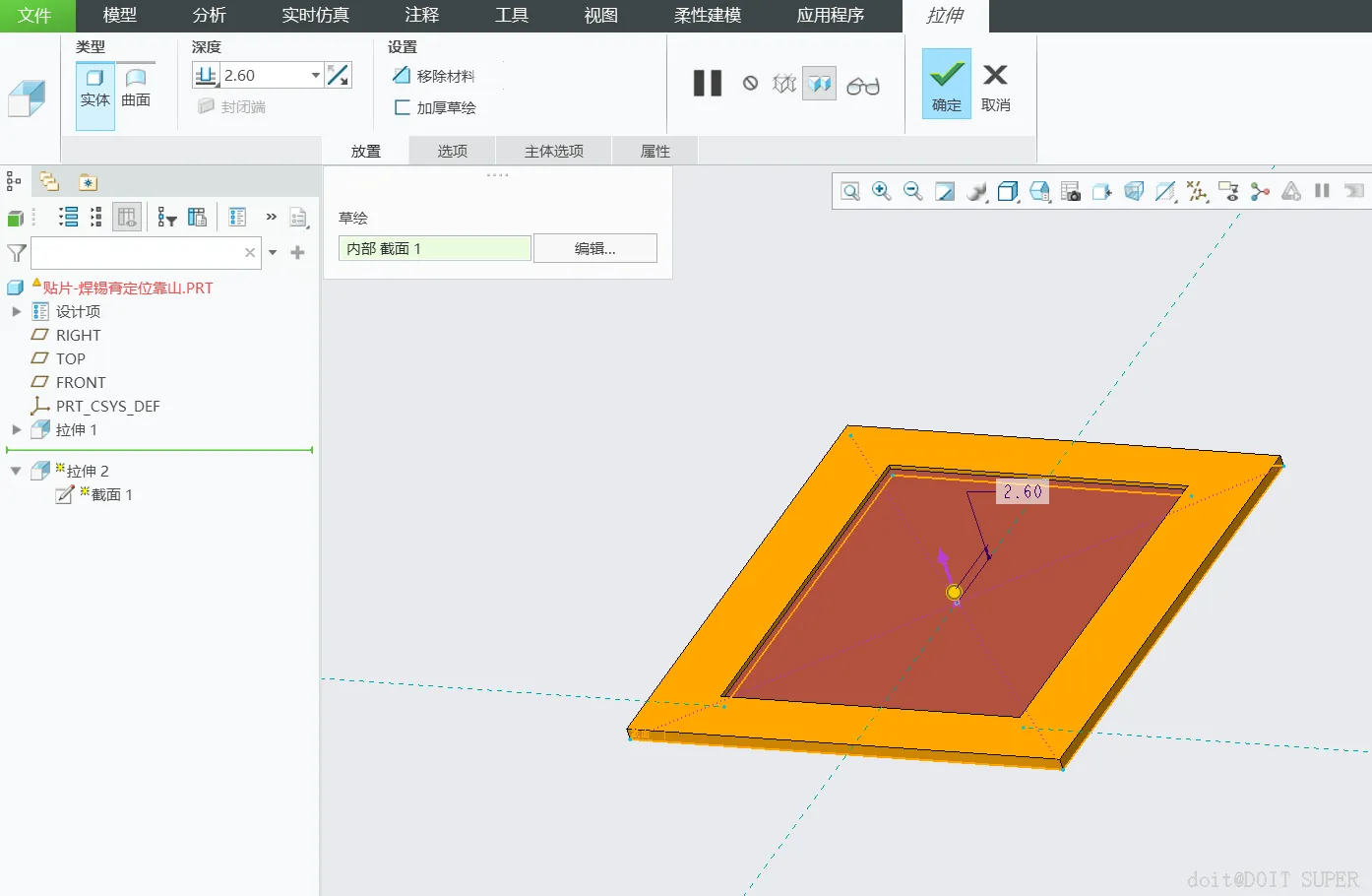

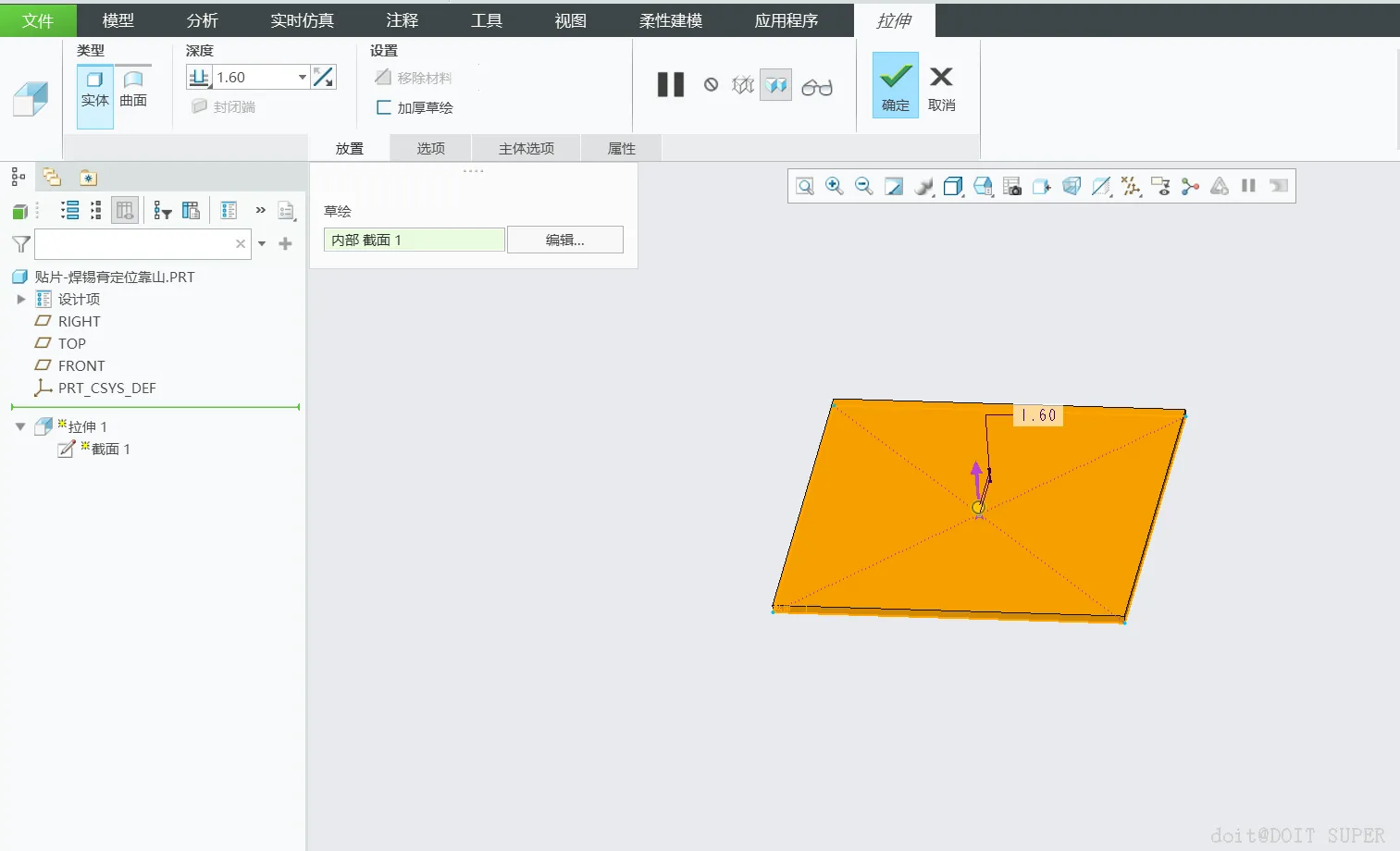

2. 本次拉伸厚度为1.6mm

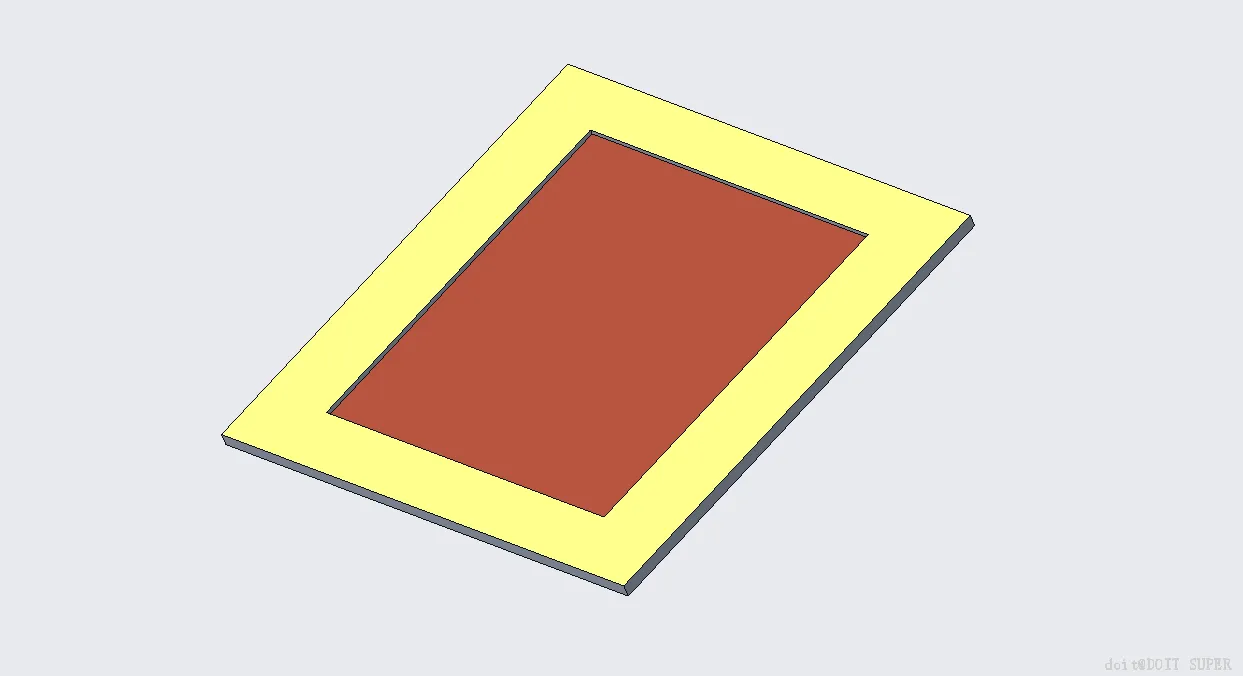

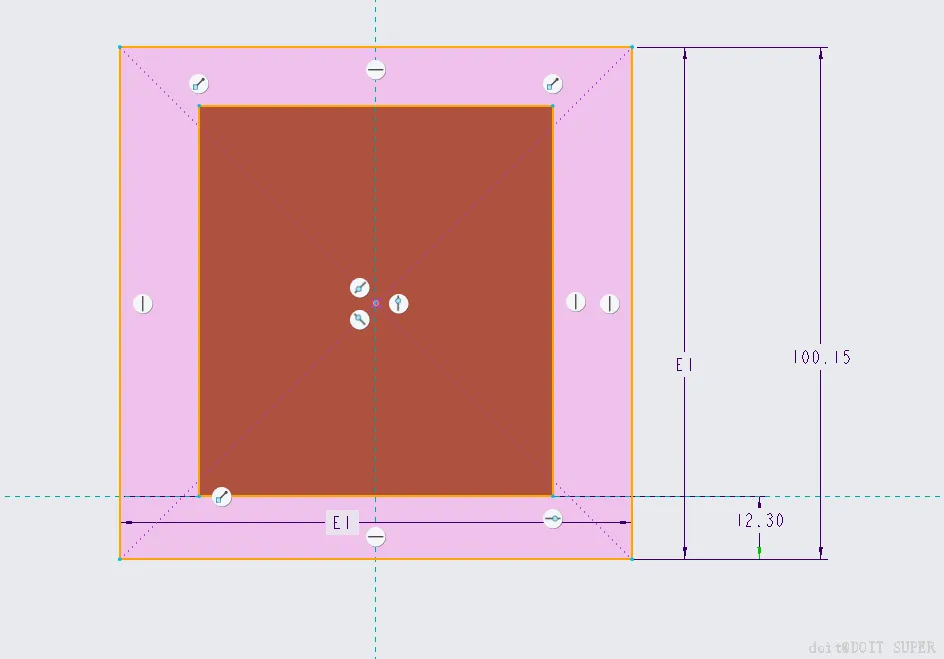

1. 本次拉伸，既是n9主板的定位槽孔定型，也是用于贴片的不锈钢板片的外观尺寸+打印误差。
2. 拉伸高度为2.6mm，对比步骤3中的厚度1.6mm，就是主板槽位的深度1mm（实际0.9mm厚度+0.1mm打印误差）

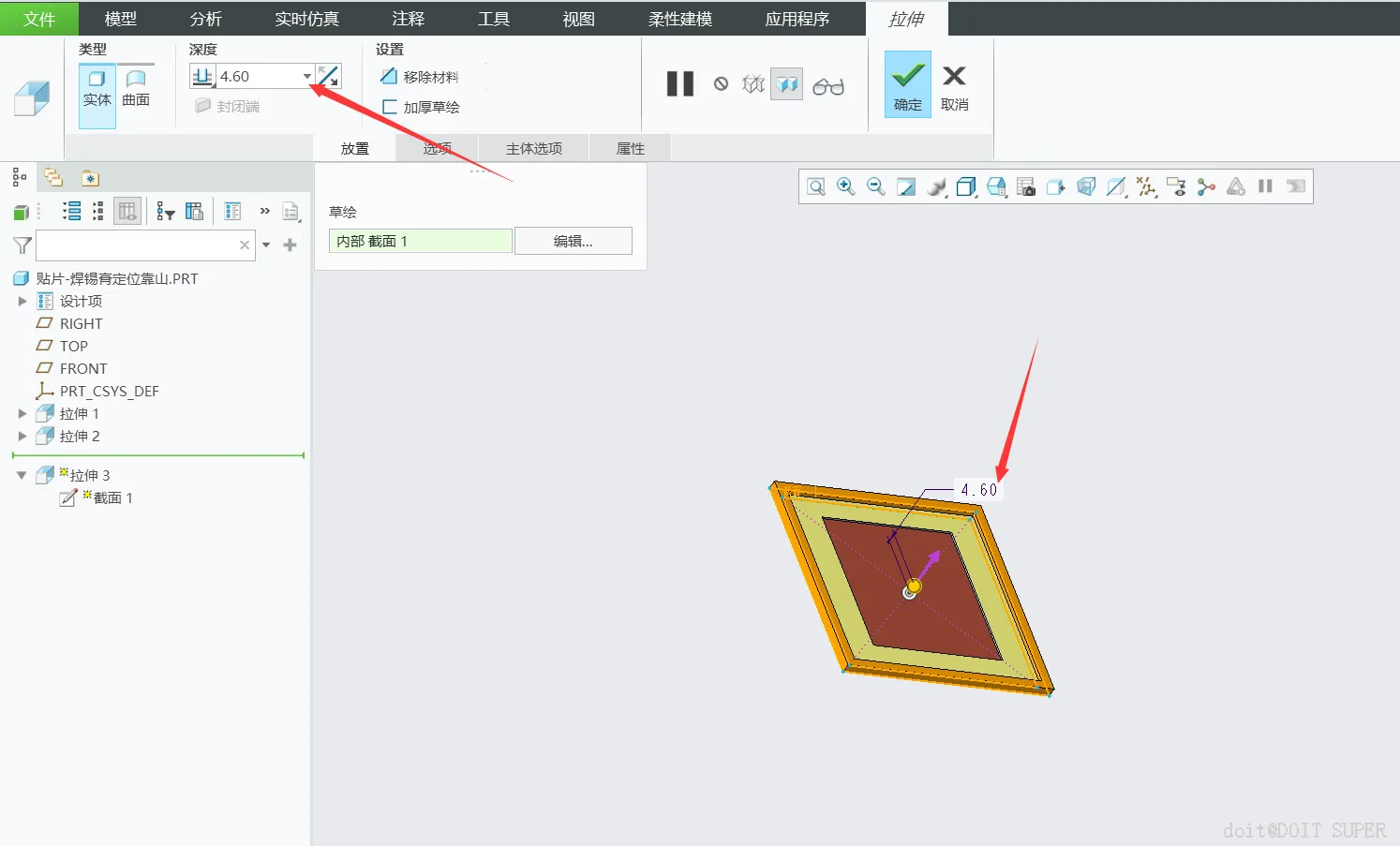

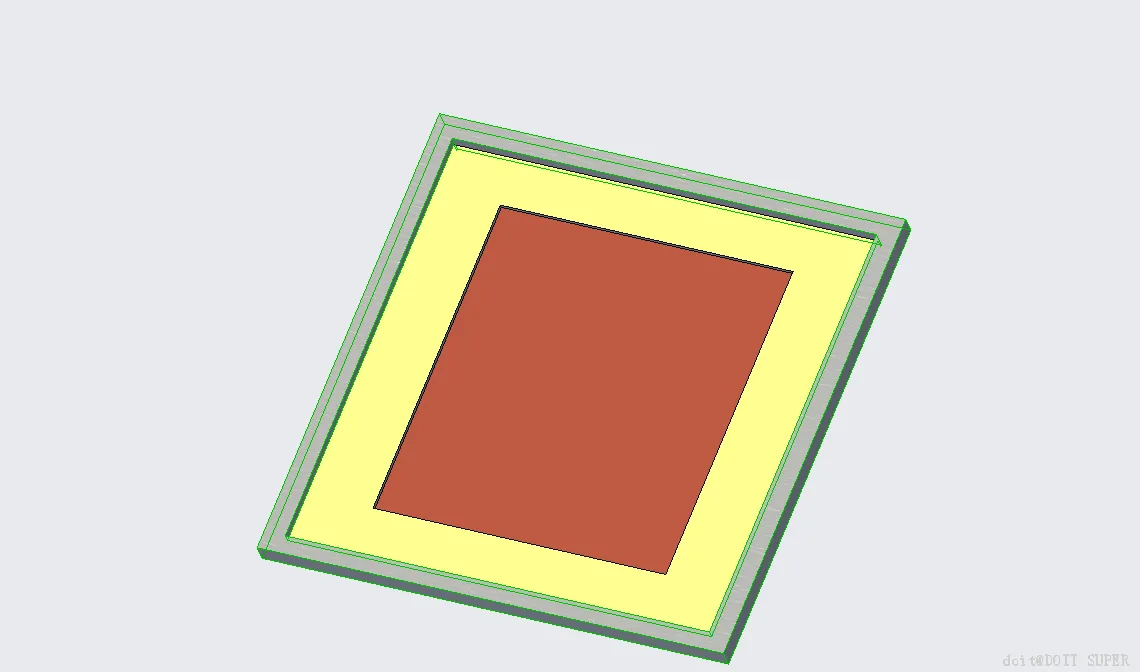

1. 本次拉伸的是灰色外框，也有2个效果。一是用于贴片的不锈钢片的外边缘尺寸，而是其拉伸深度需要适当，避免太深影响防止主板或者太浅无法卡柱不锈钢片。

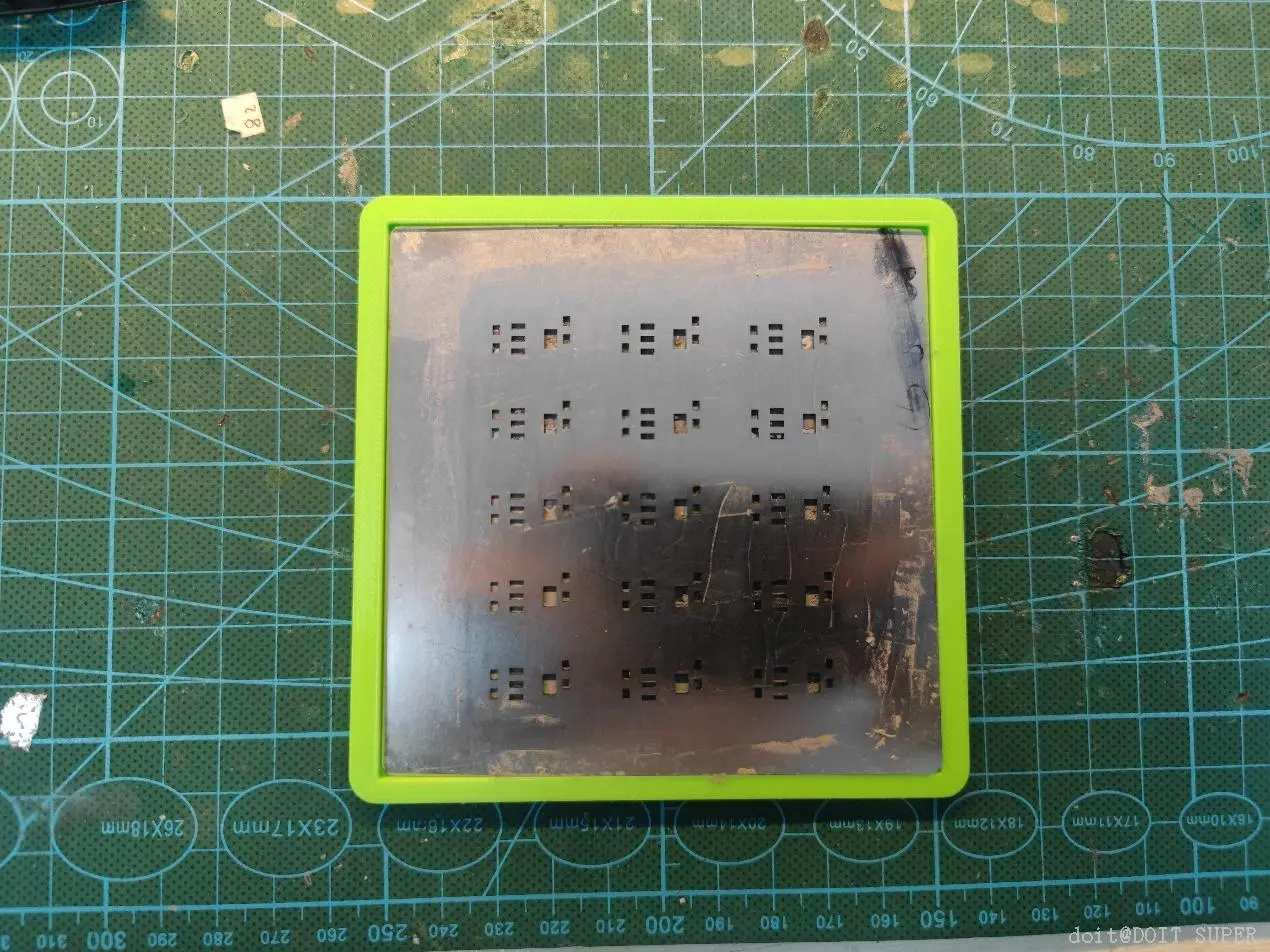

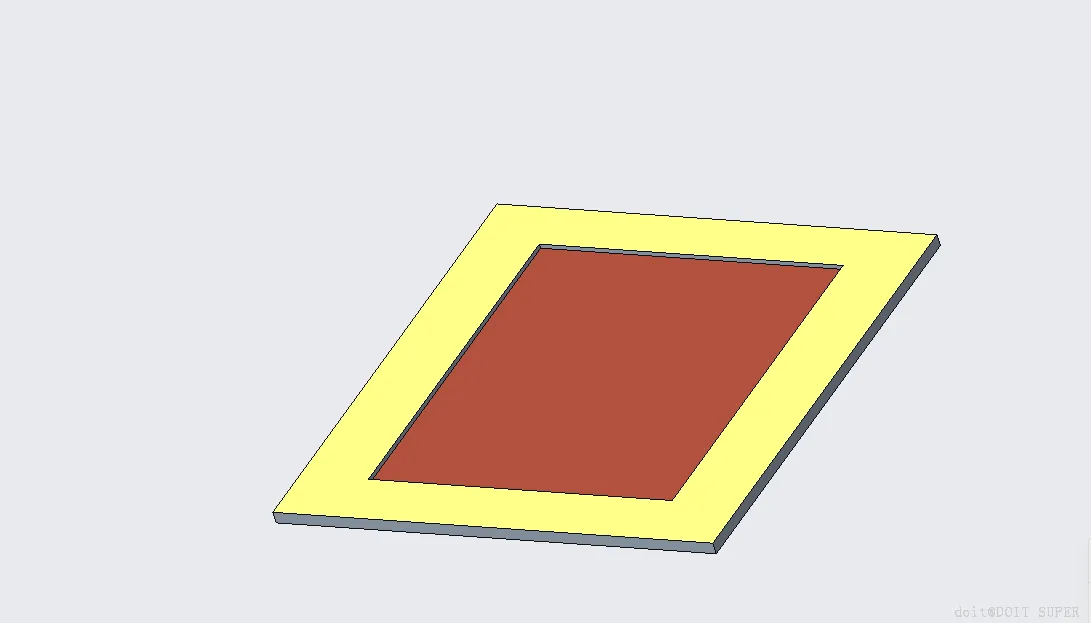

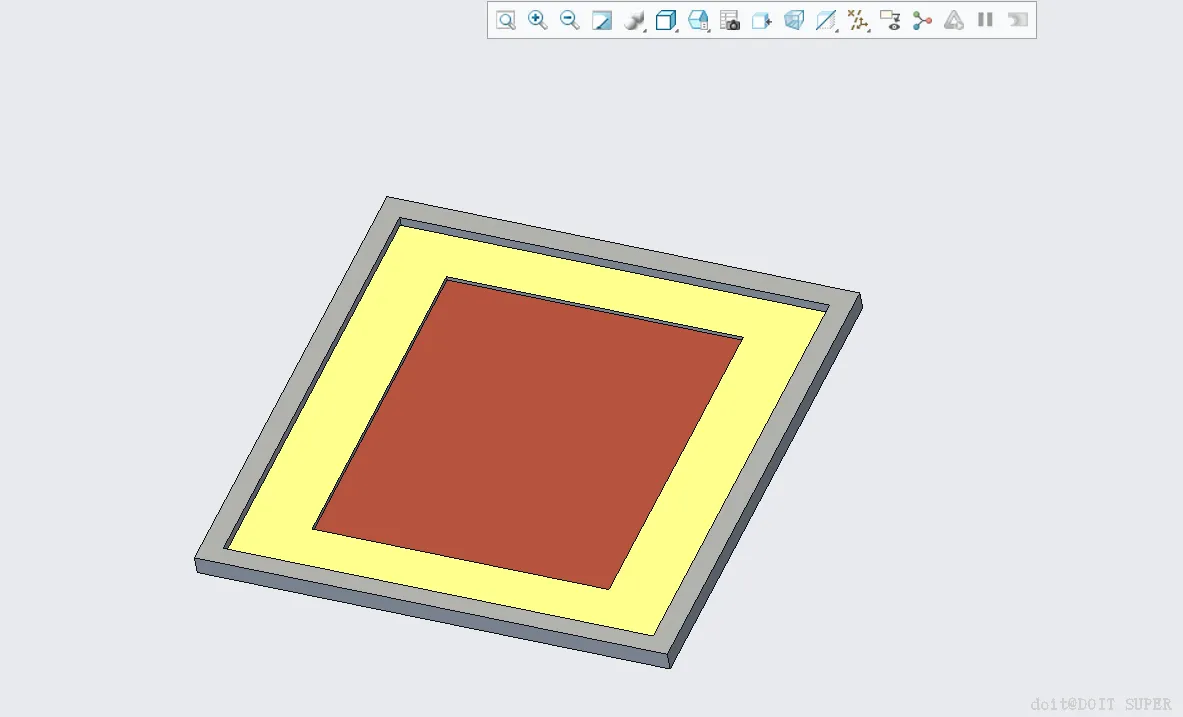

2. 拉伸效果如最后图所示。

本次拉伸logo较为简单，不再详述。

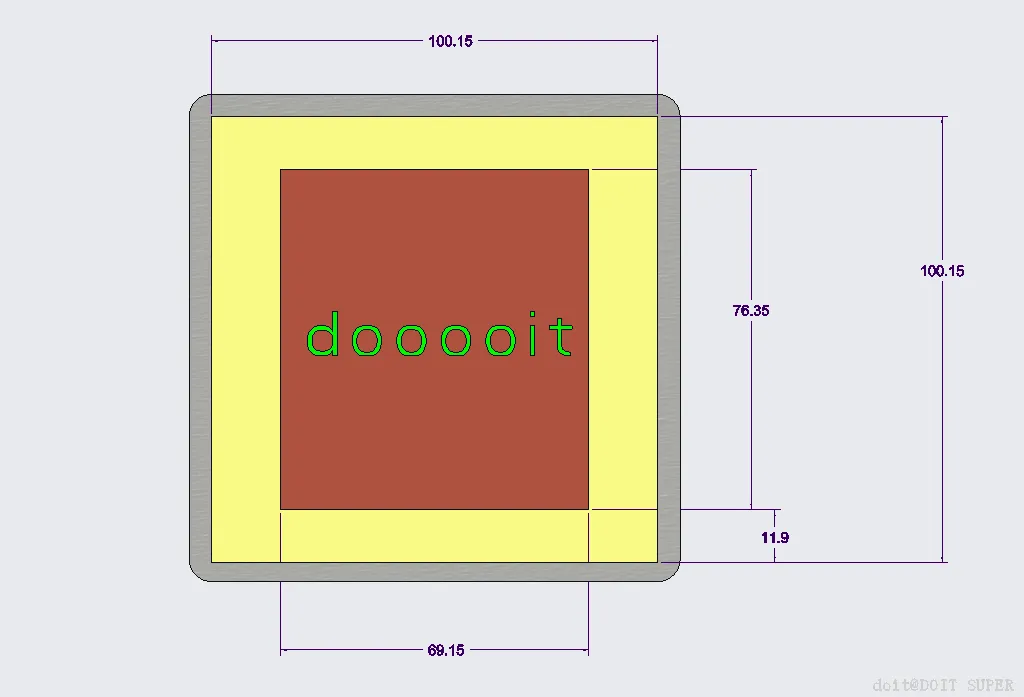

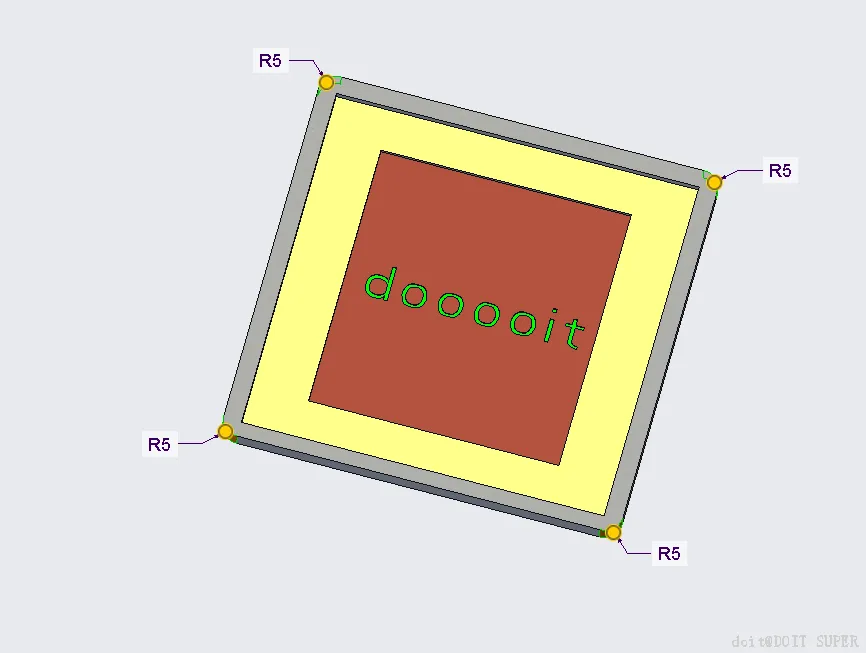

防止使用人员划伤，四角需要倒圆角。

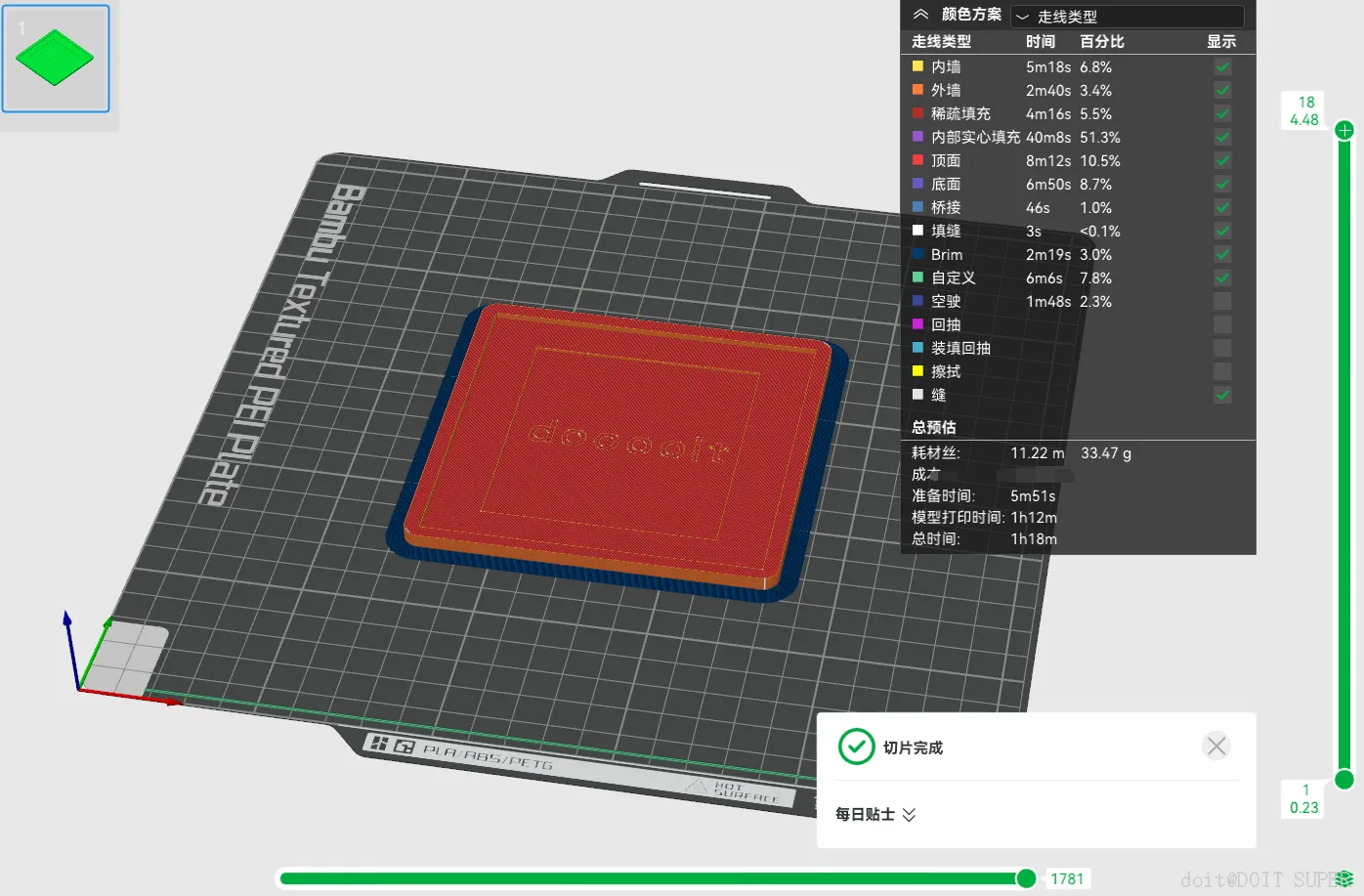

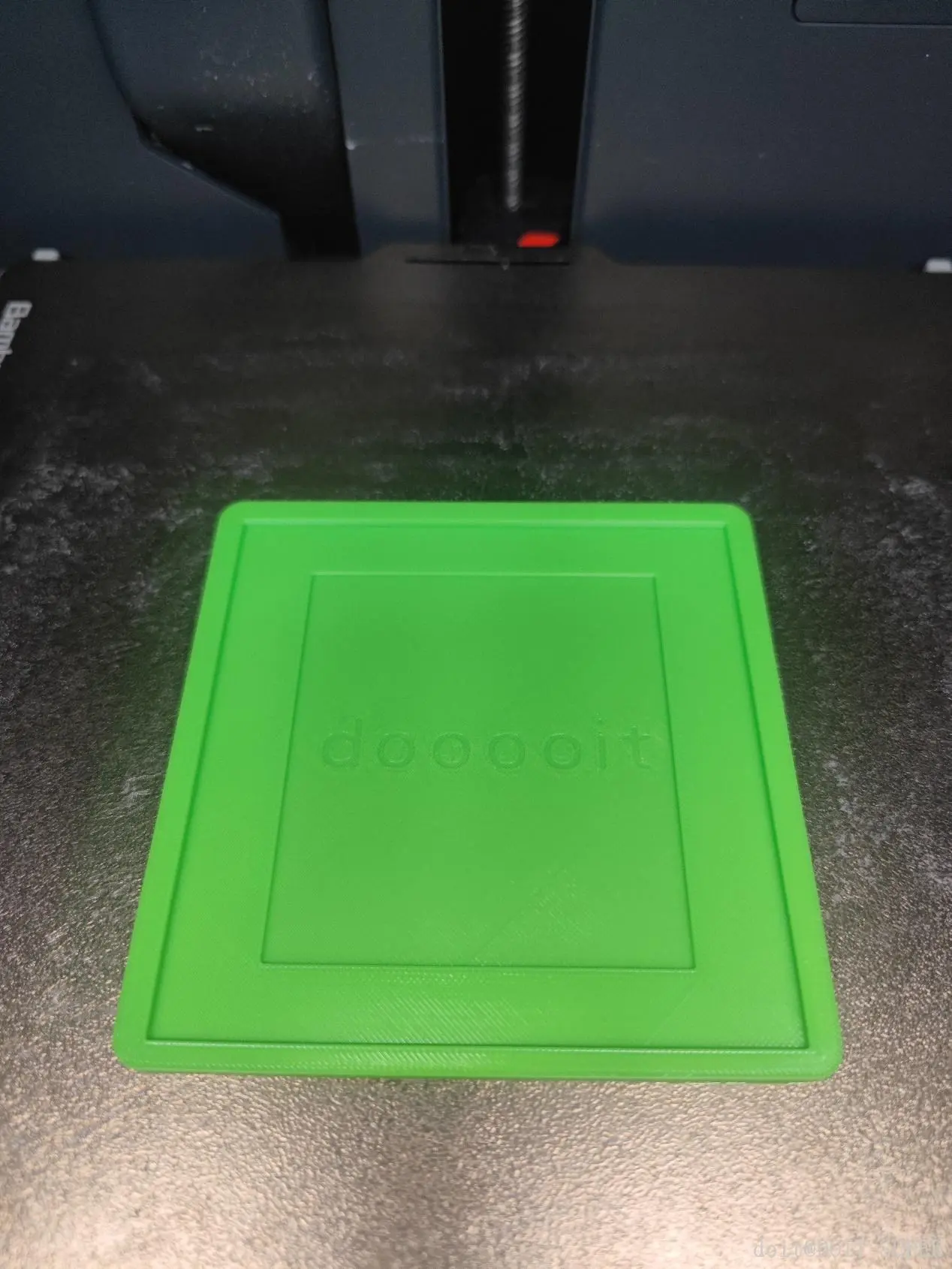

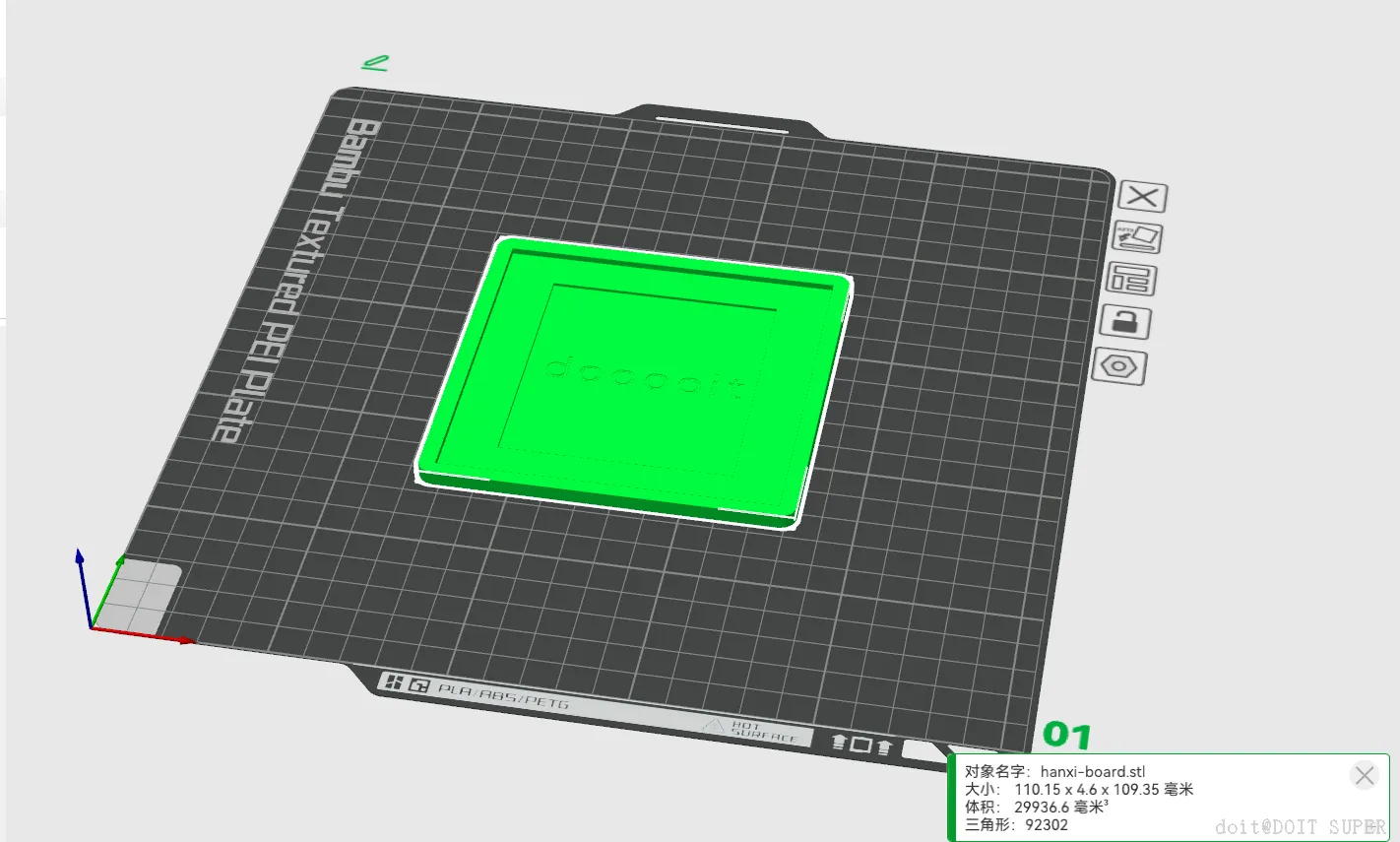

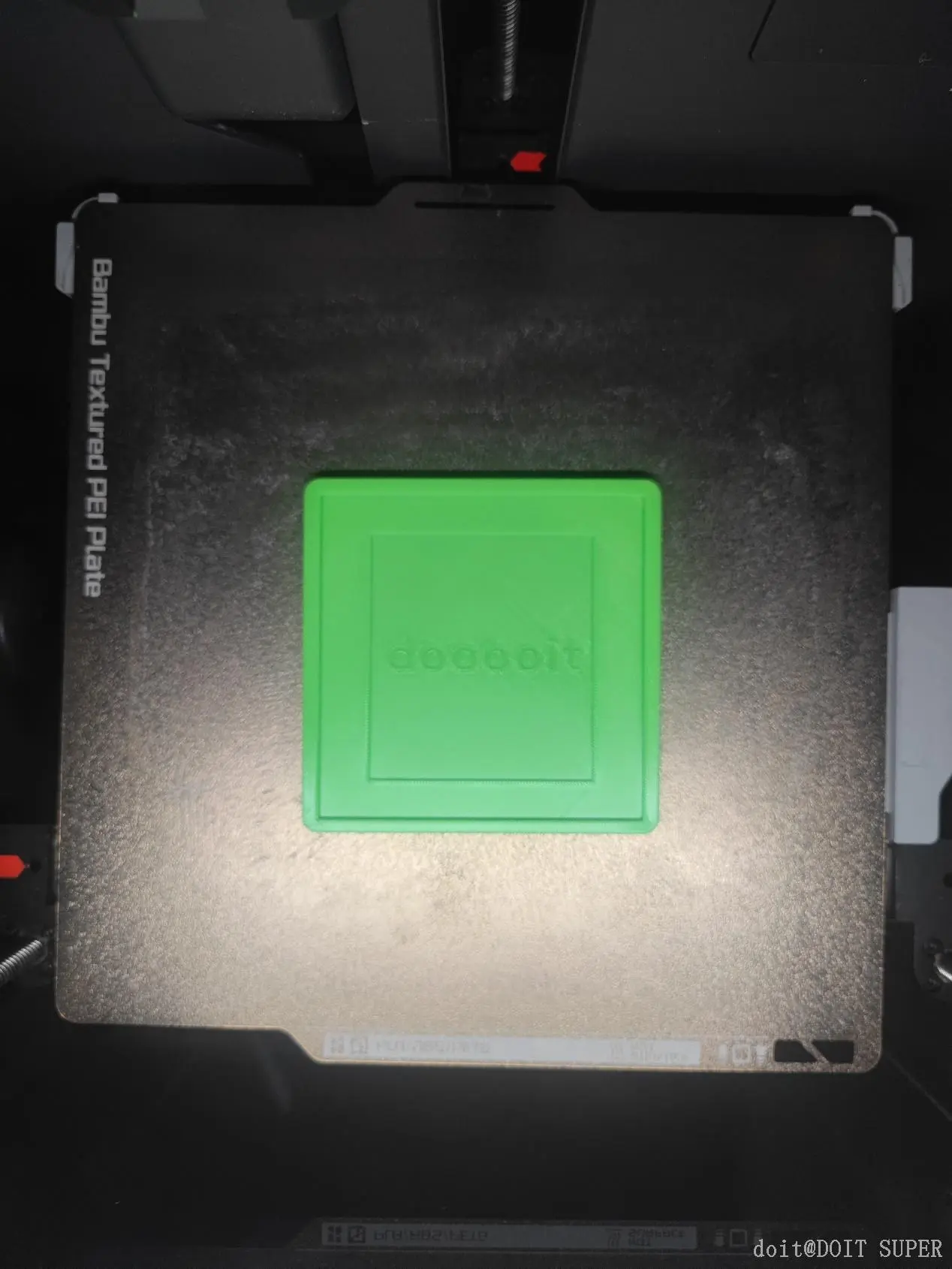

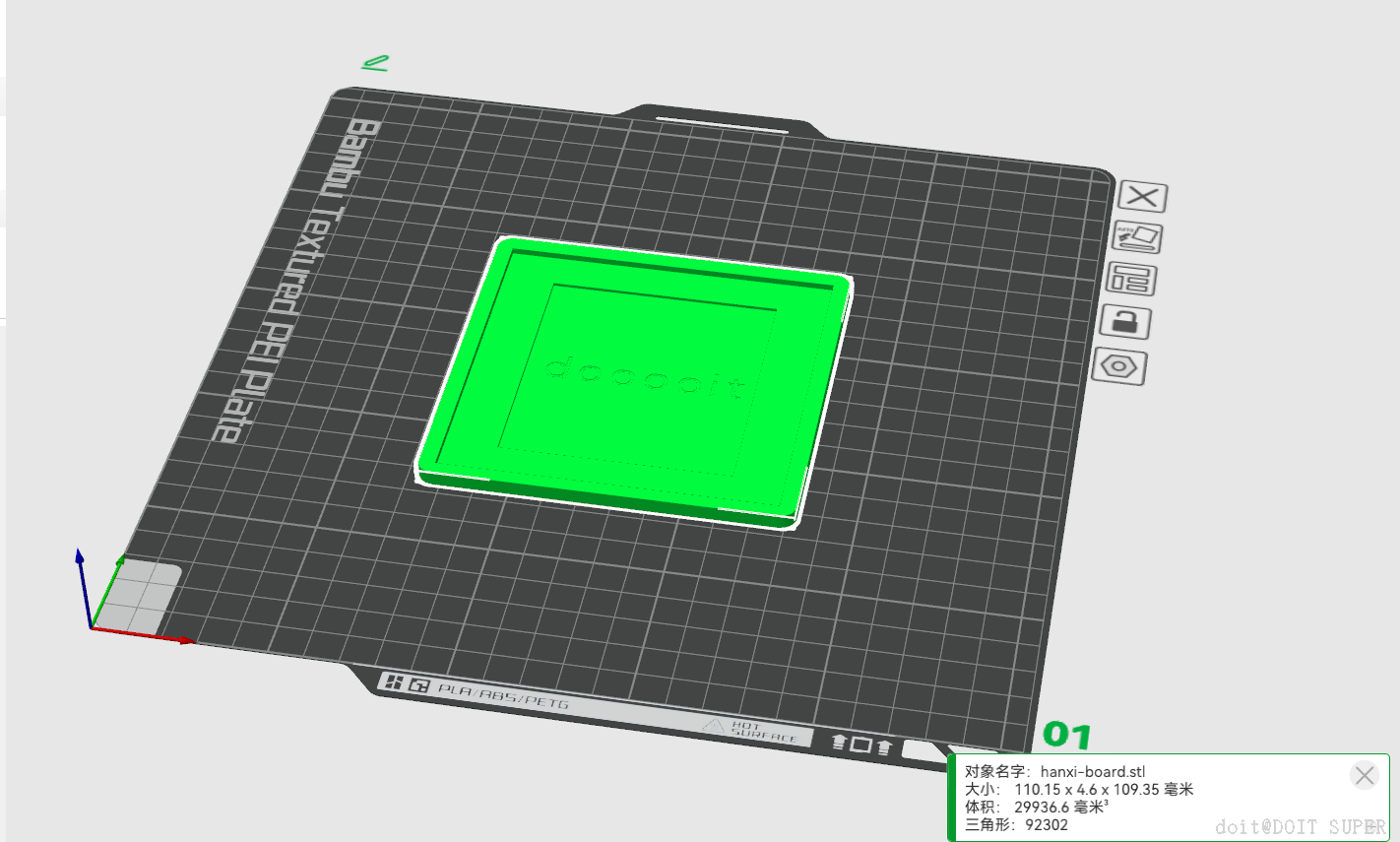

机器为拓竹P1s，切片层厚0.24mm，材质为pla。

以上为本次项目过程，感谢阅读!附件源文件以及3D打印文件，供参考学习。
