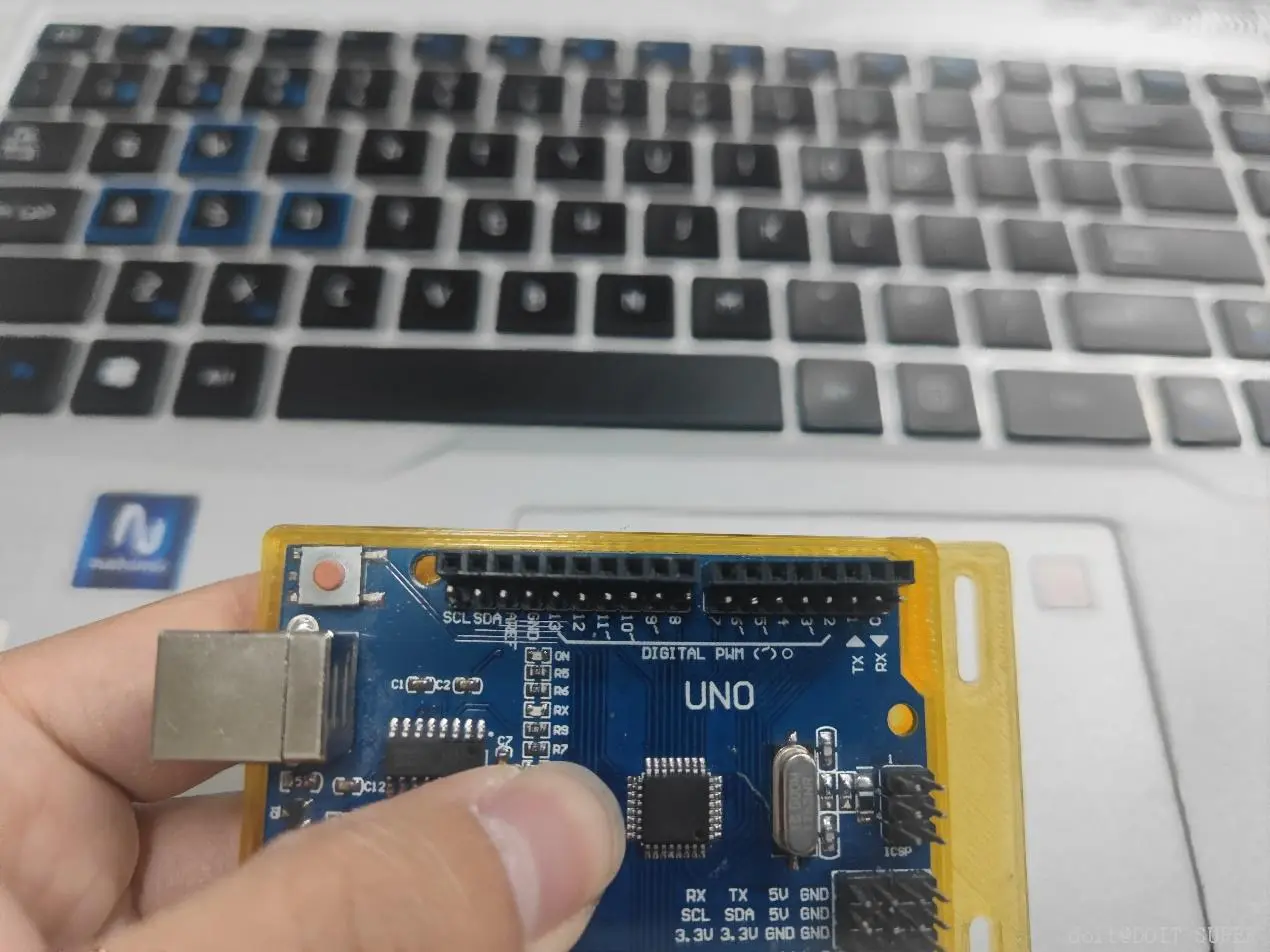

Arduino UNO保护外壳

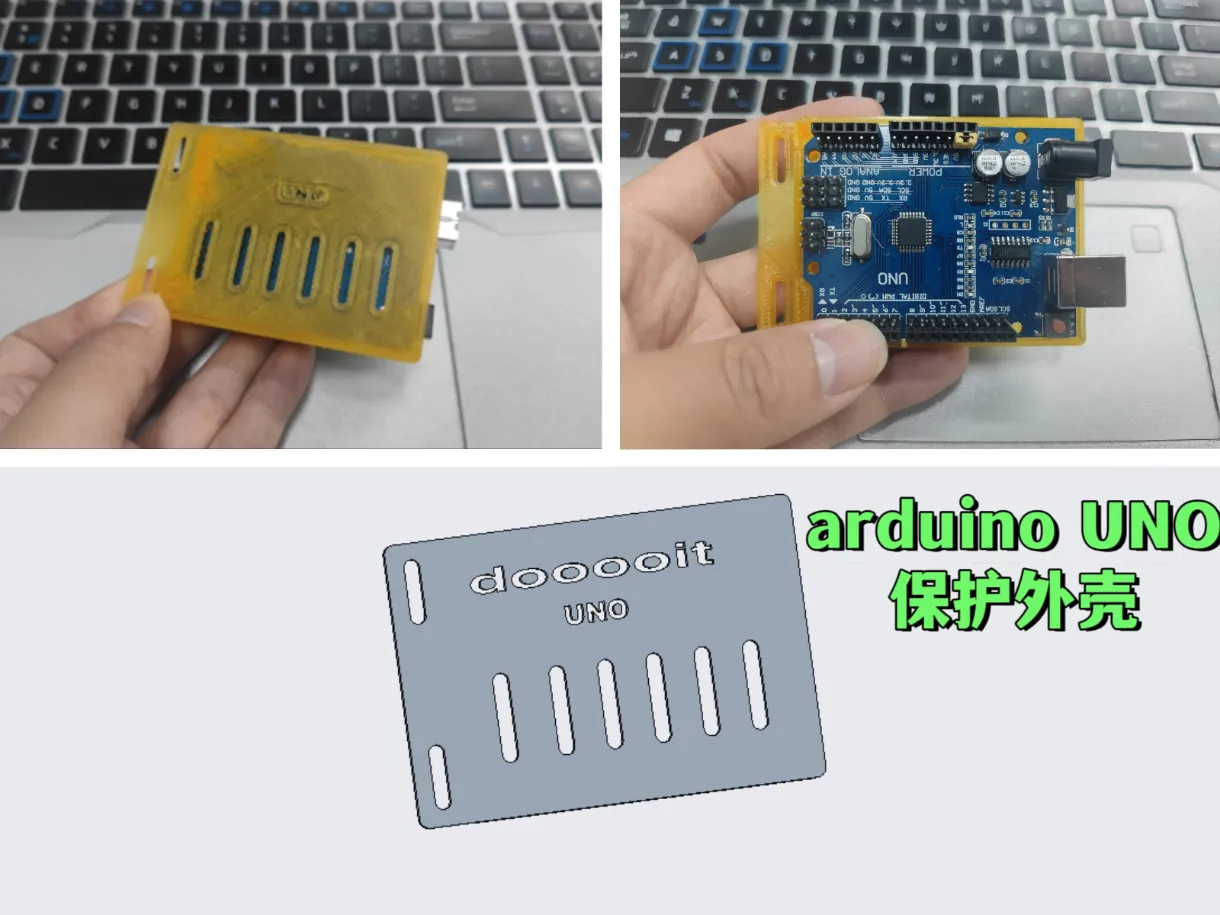

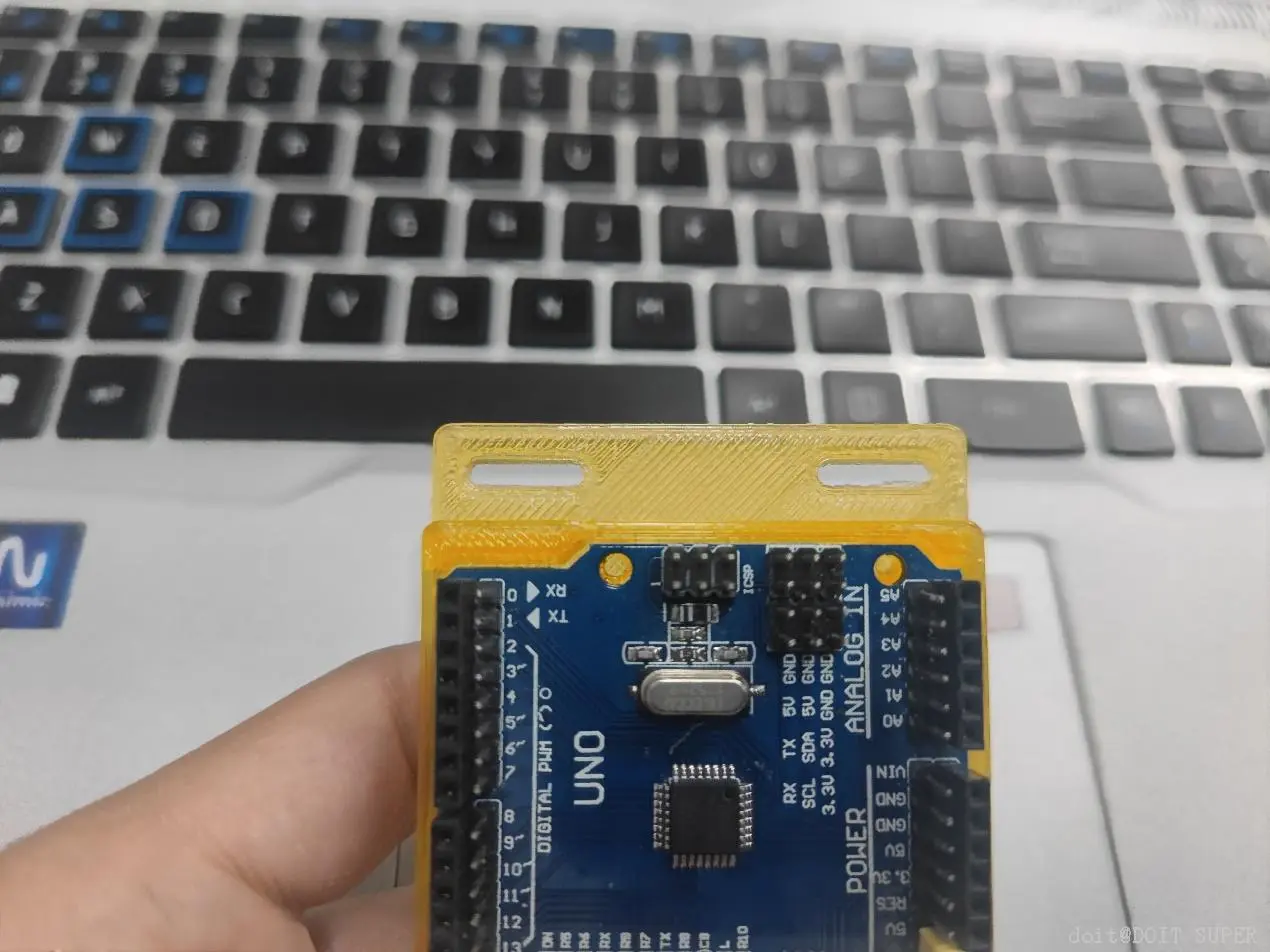

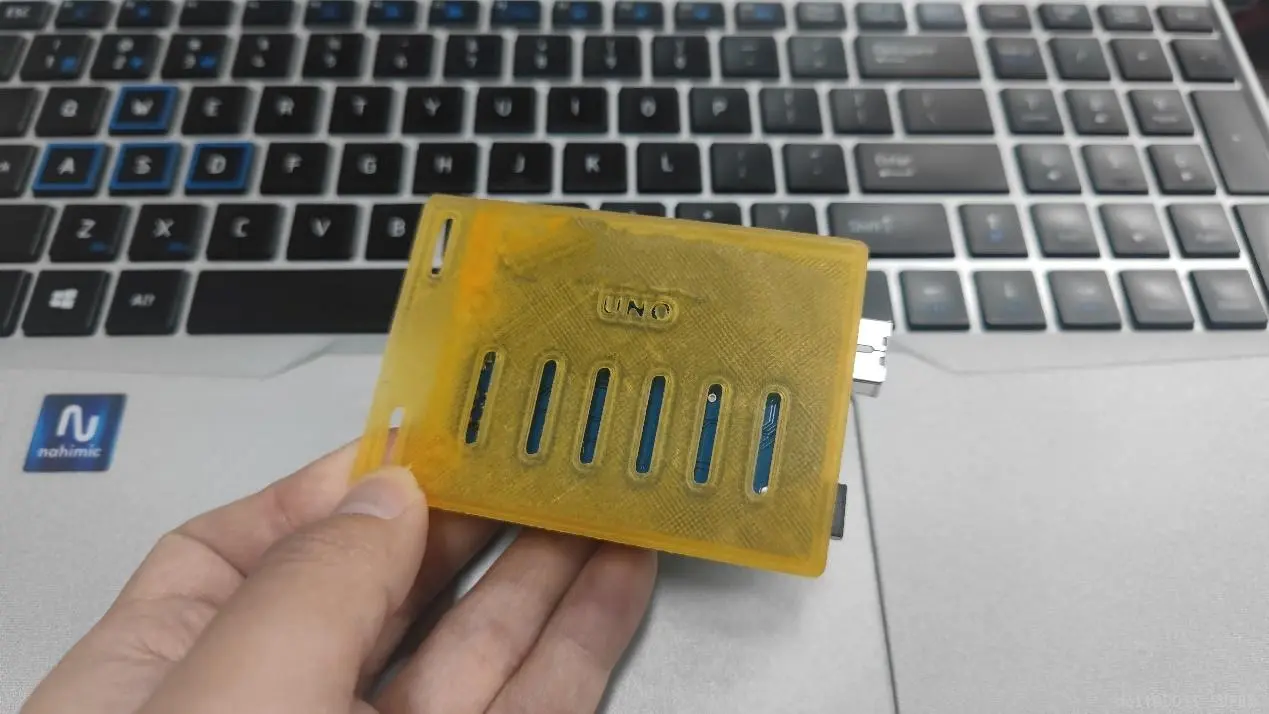

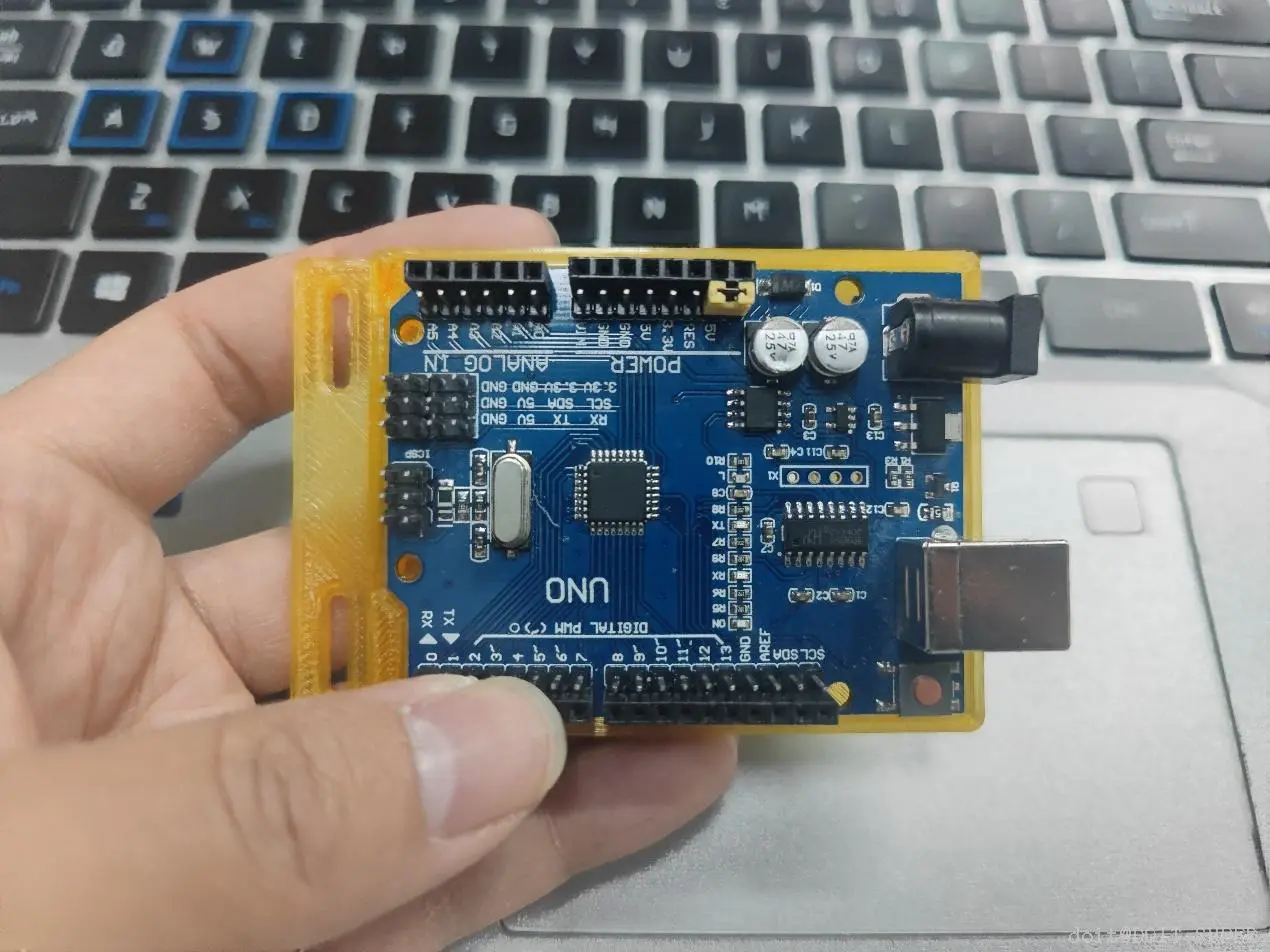

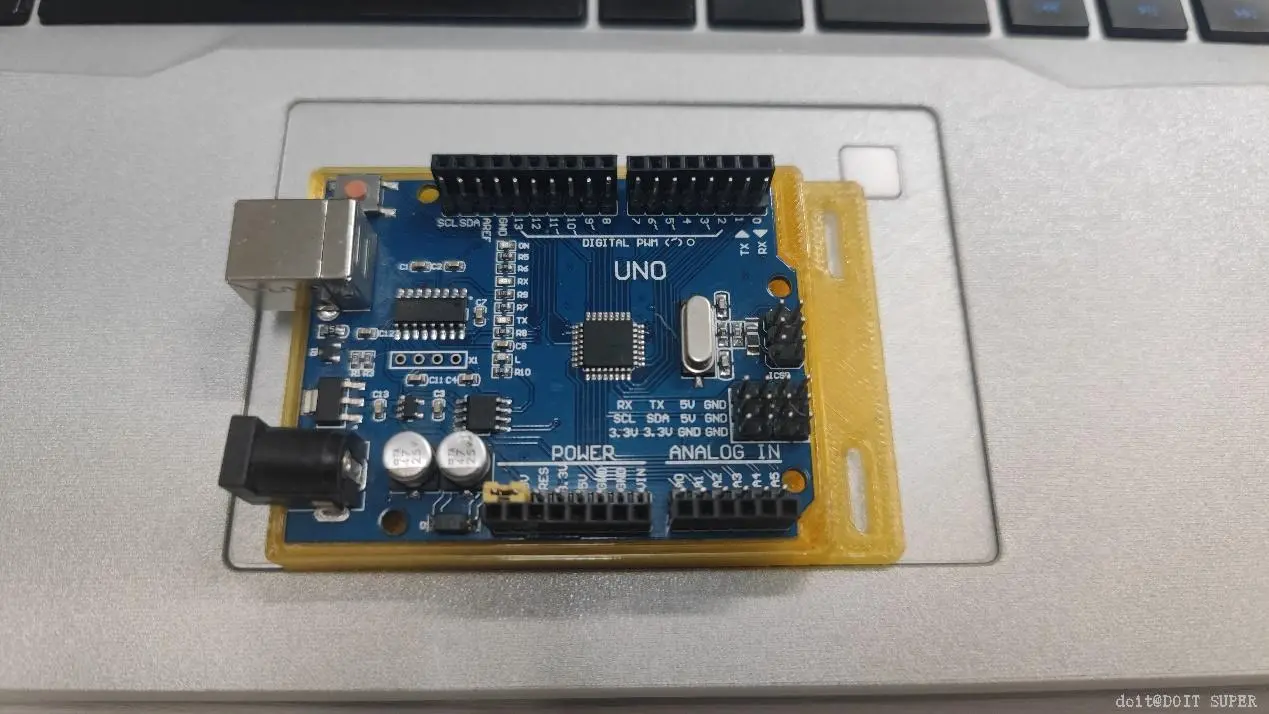

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。主板型号为Arduino UNO，测量数据务必以具体实物为准，三维建模为本次分享的学习重心，也可以下载直接3D打印。下载前请注意主板型号是否一致。

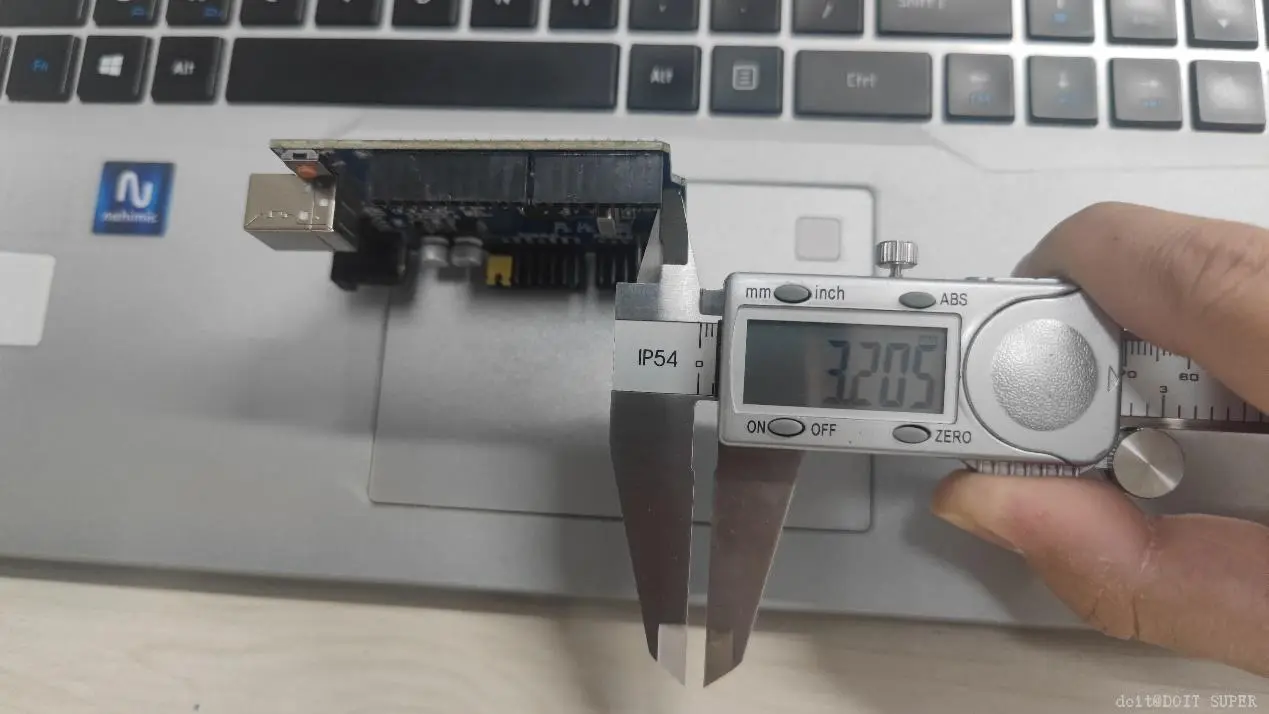

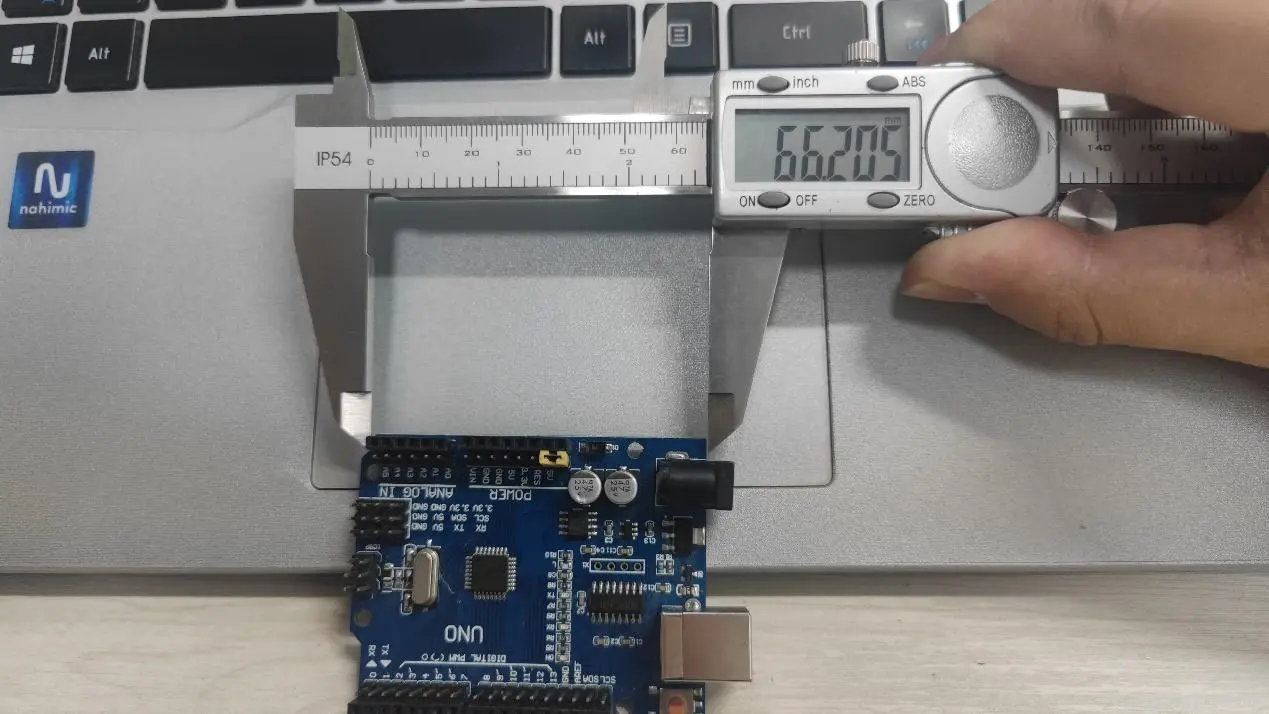

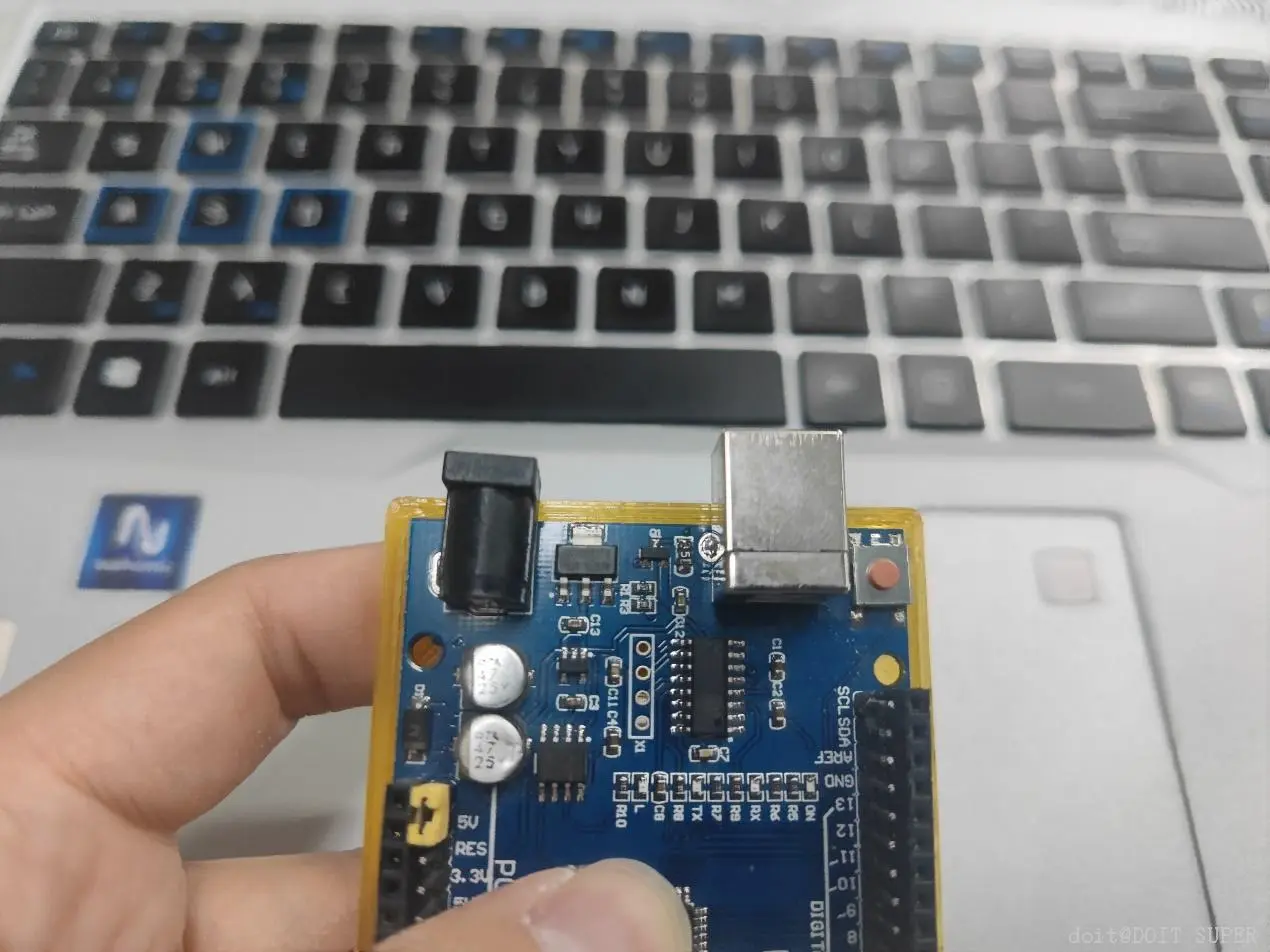

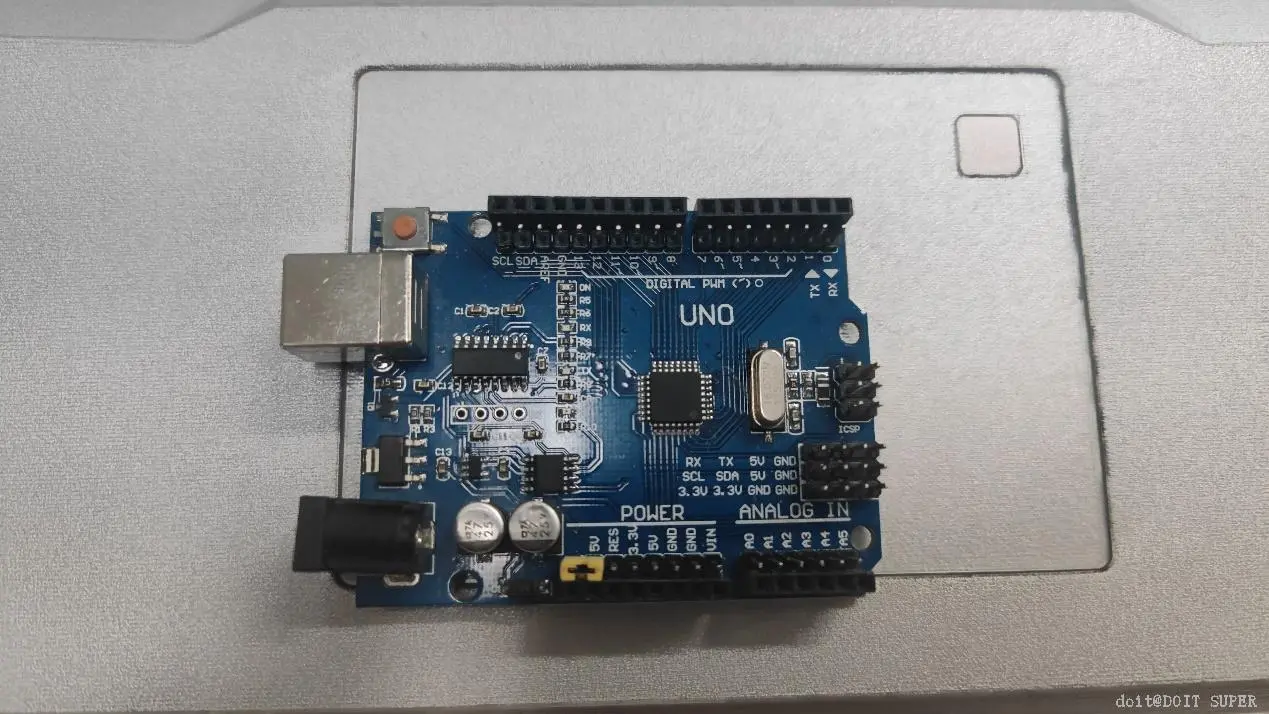

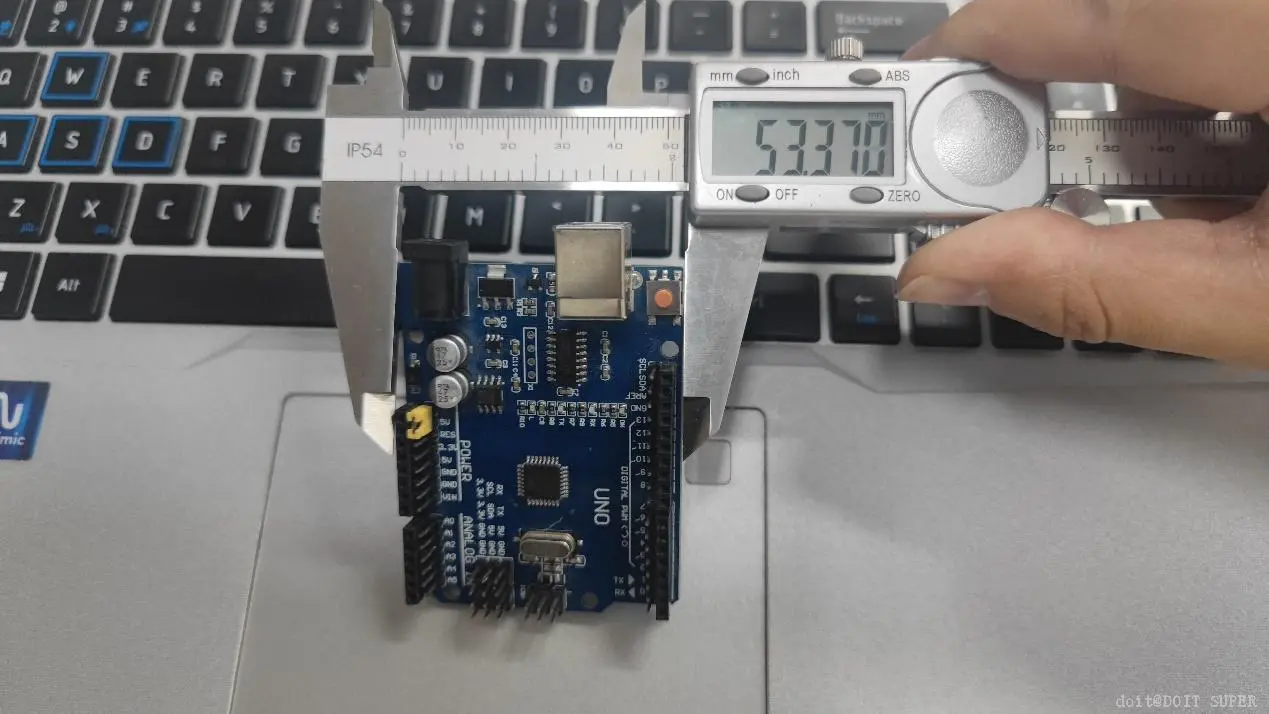

UNO主板的基础尺寸测量，长宽高，以及孔径。

测量后记录实际数据，切记,3D打印存在误差，三维建模时应该考虑。

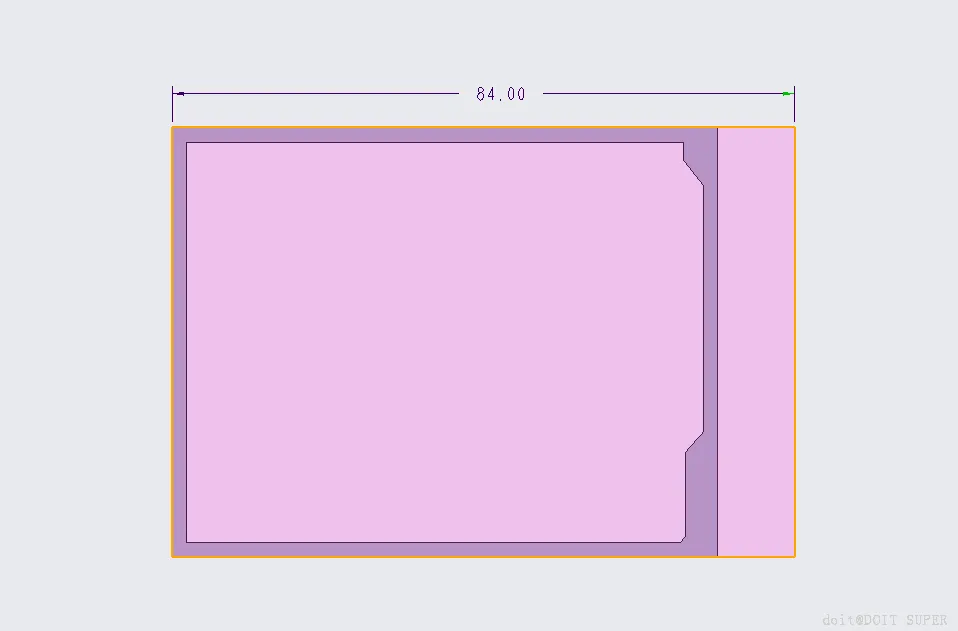

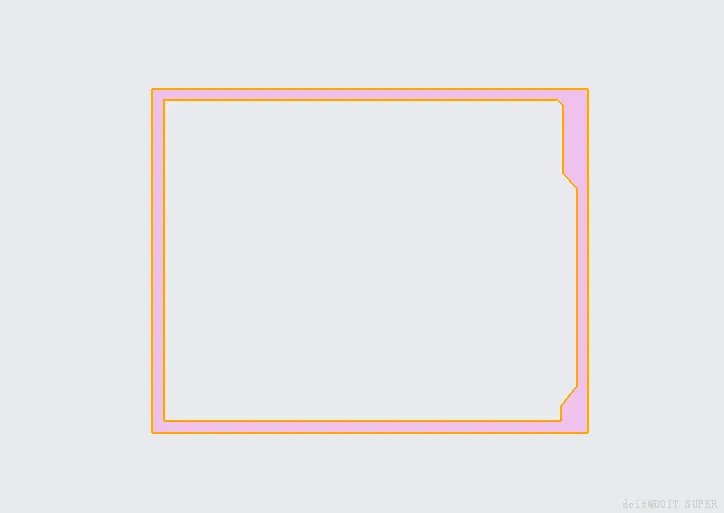

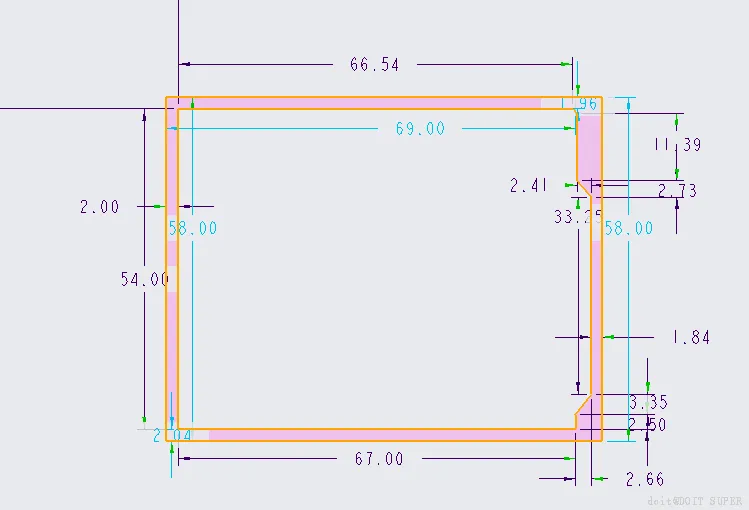

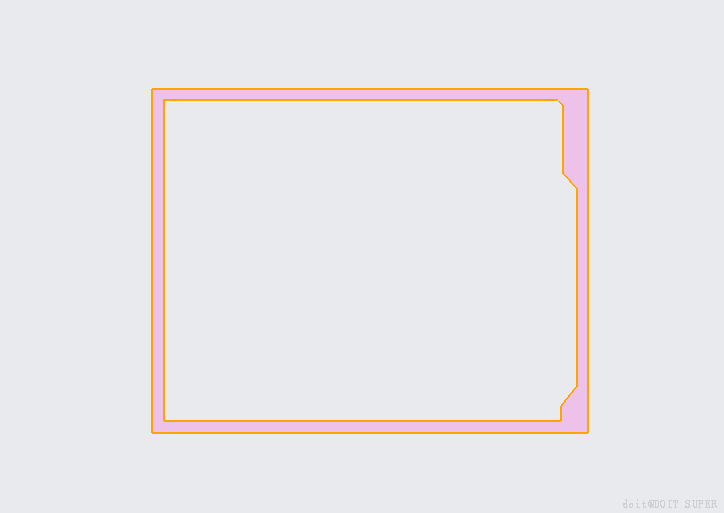

1. 上图1为主板的俯视图，草绘应按照实测数据，加以3D打印误差。

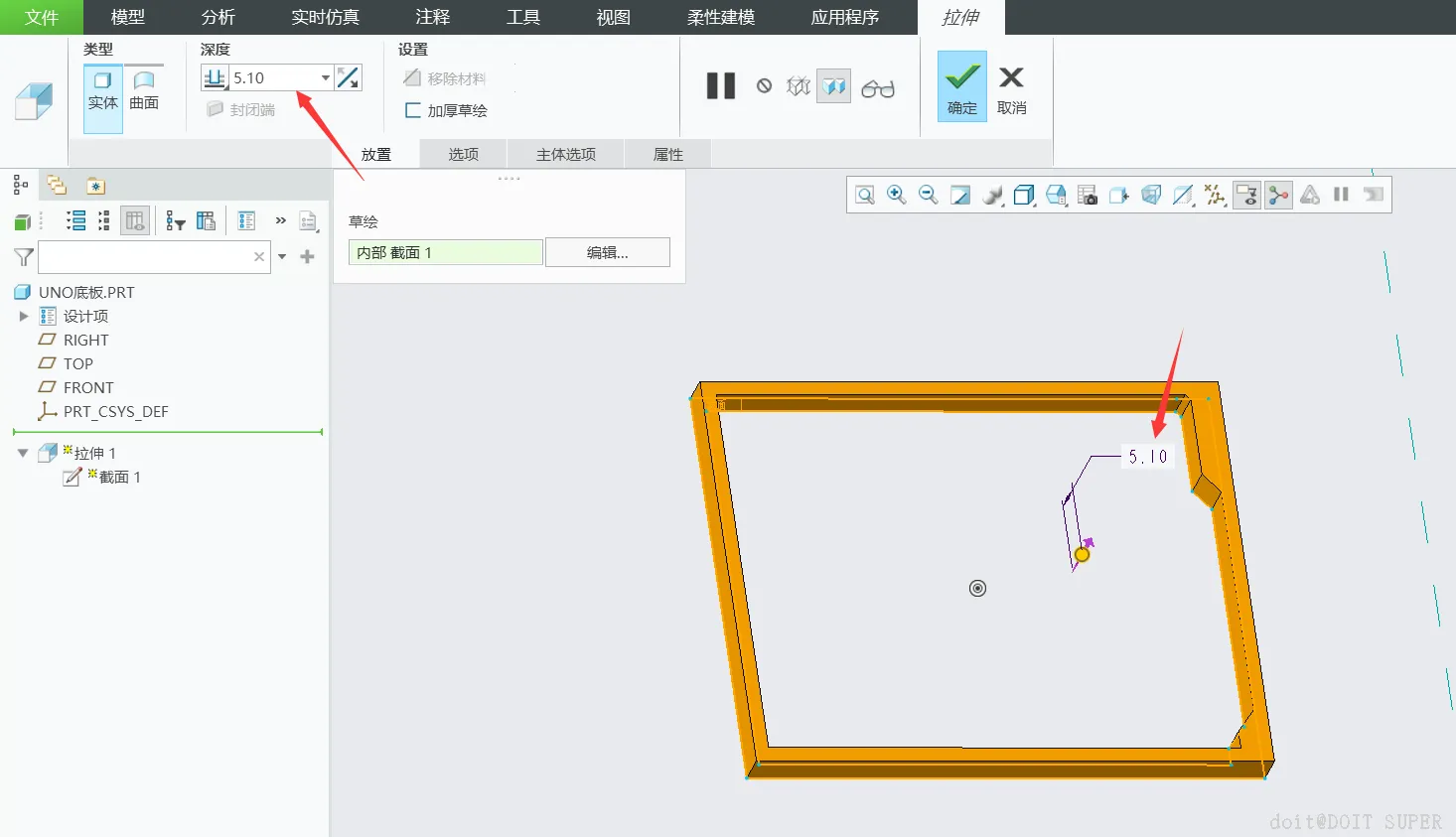

2. 拉伸高度为5.1mm

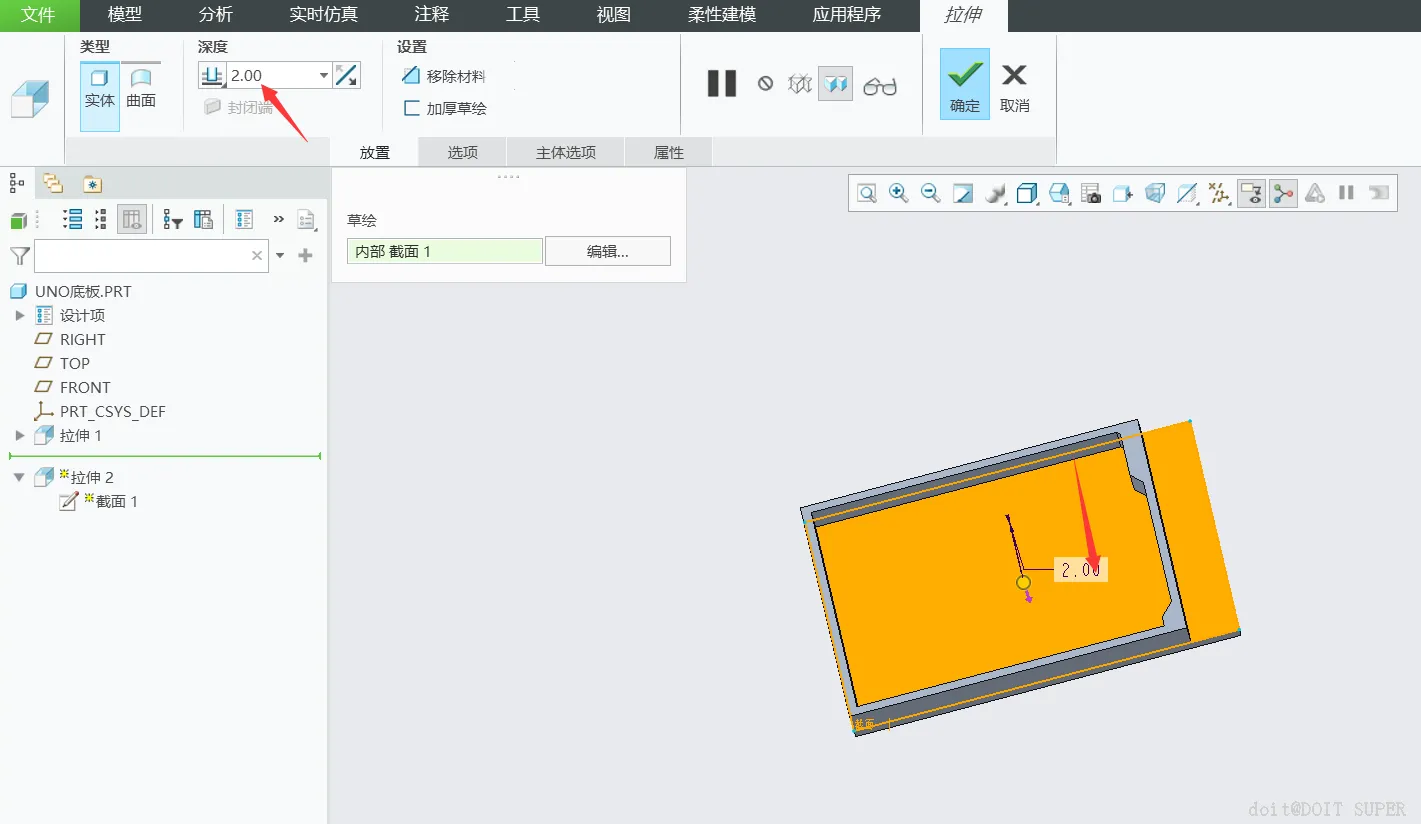

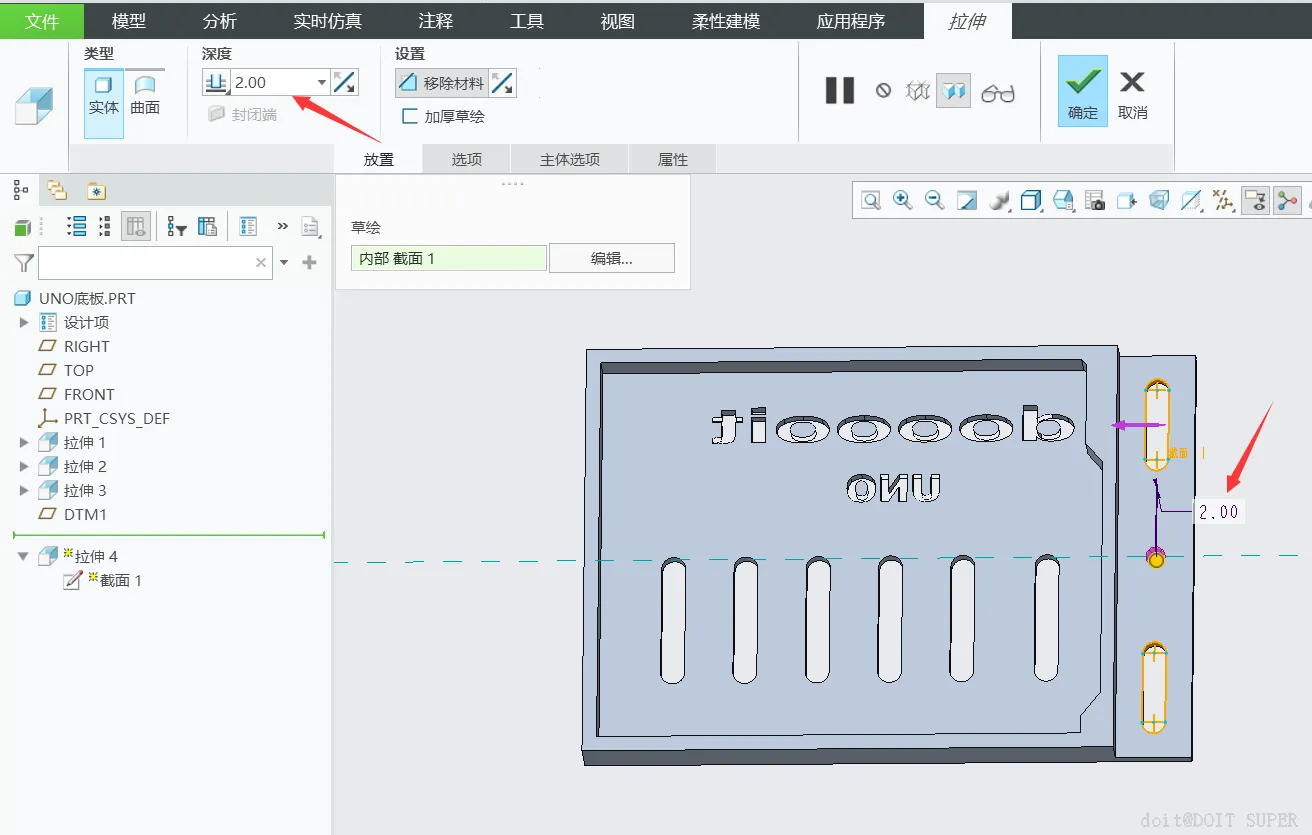

1. 参考图1，在拉伸1边框之下，需要一处手拿的部位，因此拉伸一个底板。
2. 底板拉伸厚度为2mm。

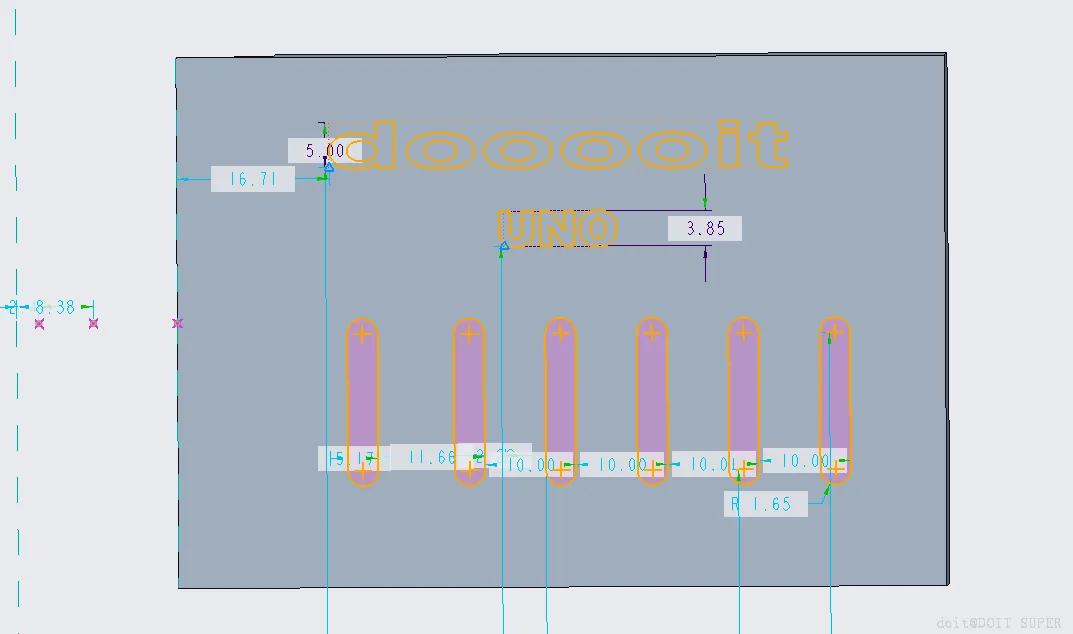

此步骤目同样为拉伸，做出与众不同的logo。比较随意，请自由发挥。

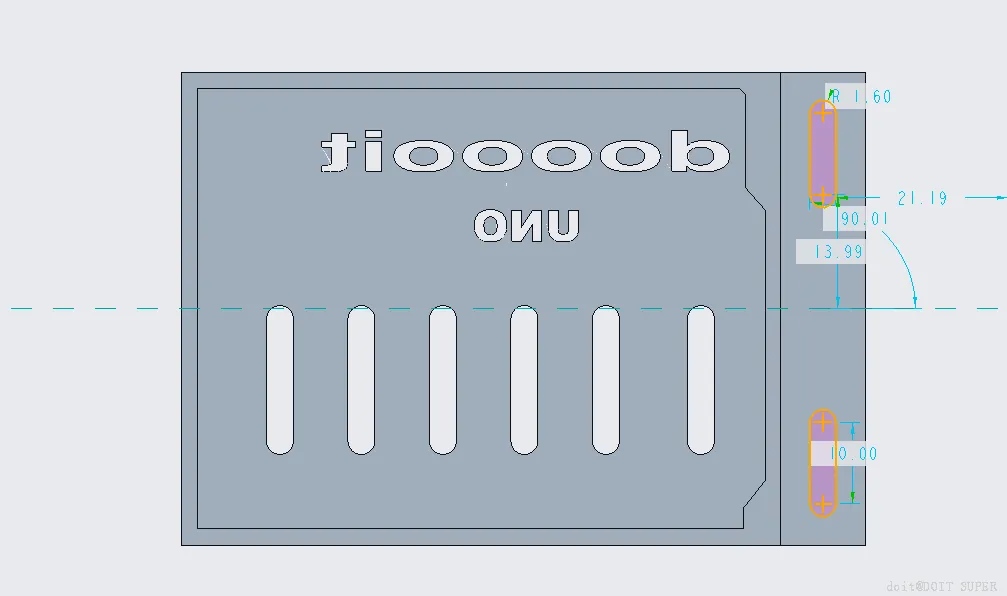

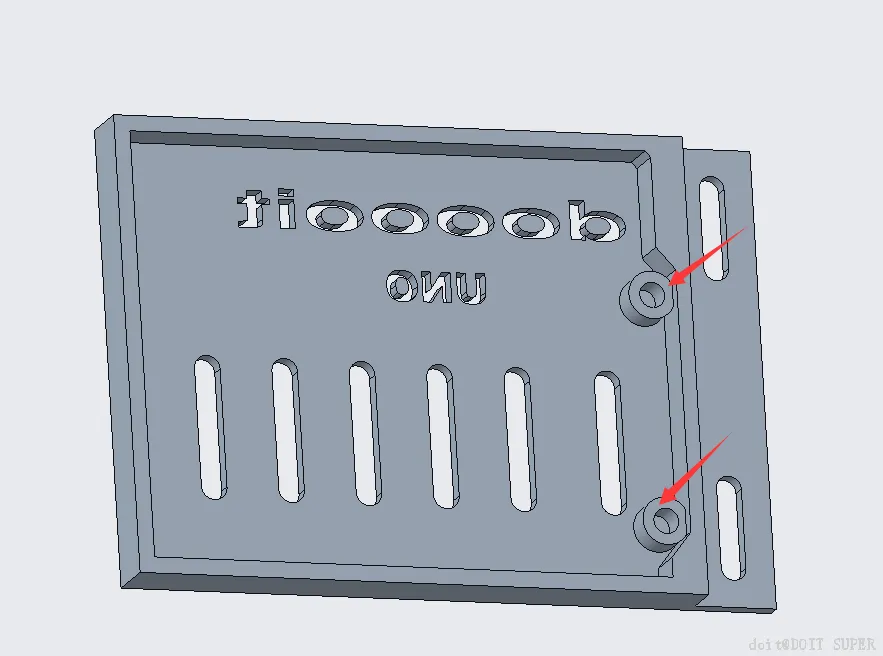

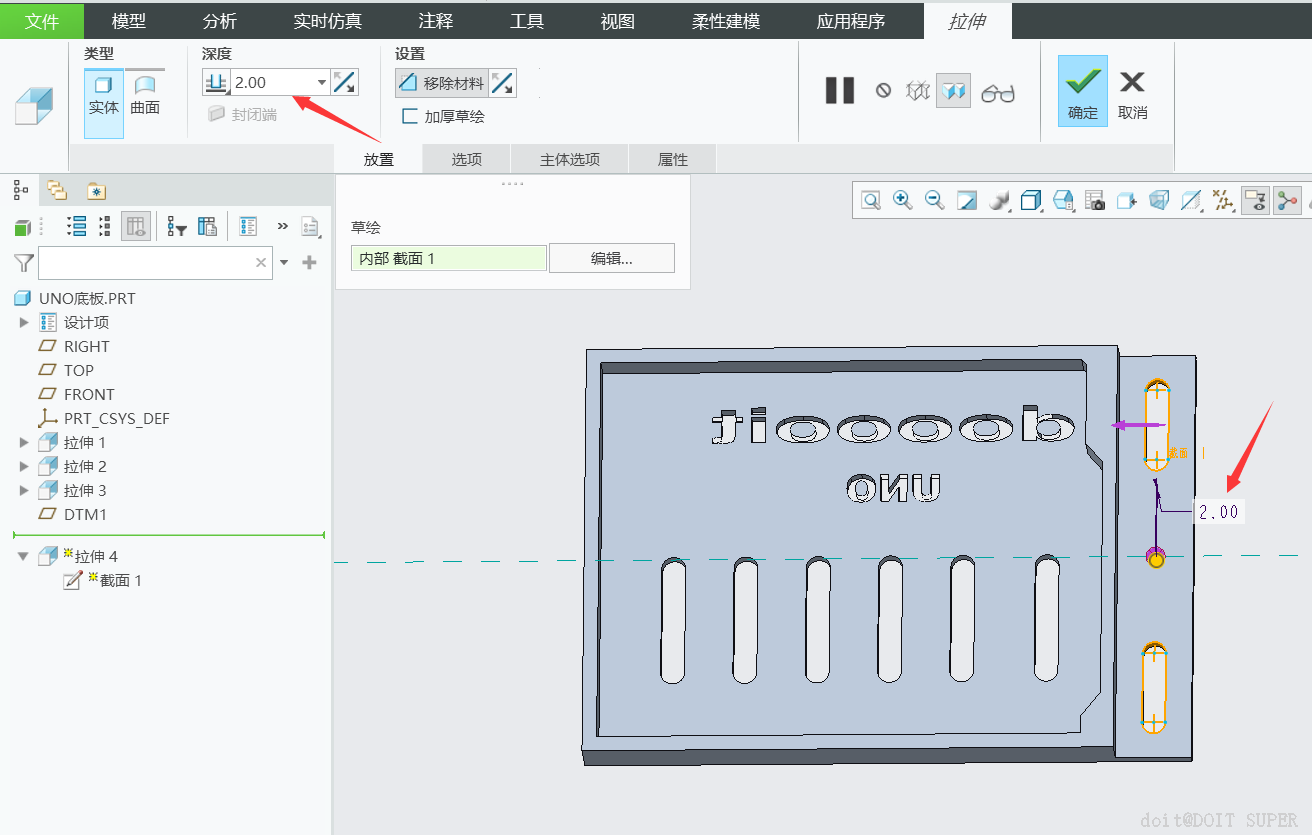

此步骤的槽位尺寸比较自由，目的在于，主板有时使用场景需要水平面固定，因此预留槽位，以便固定。

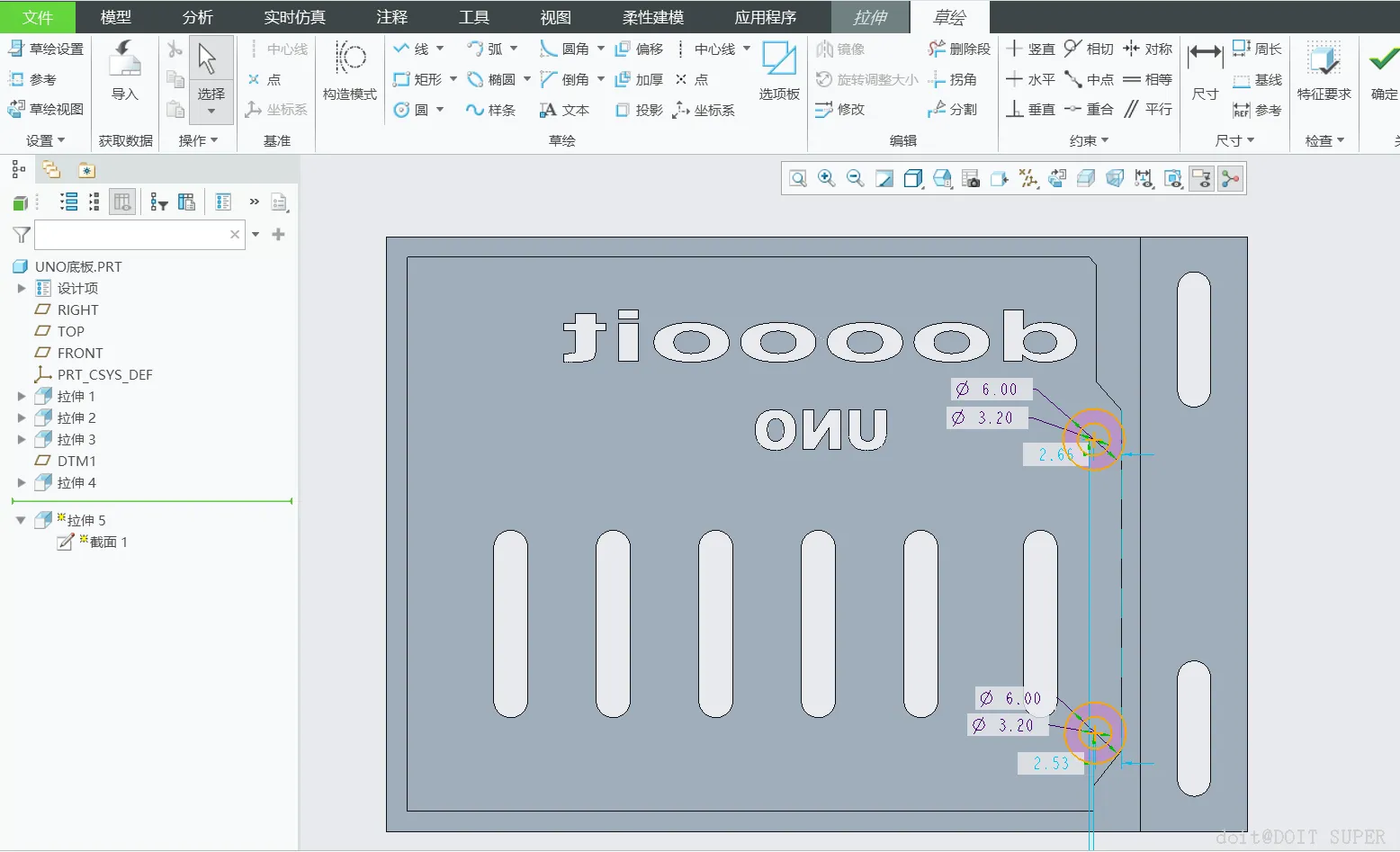

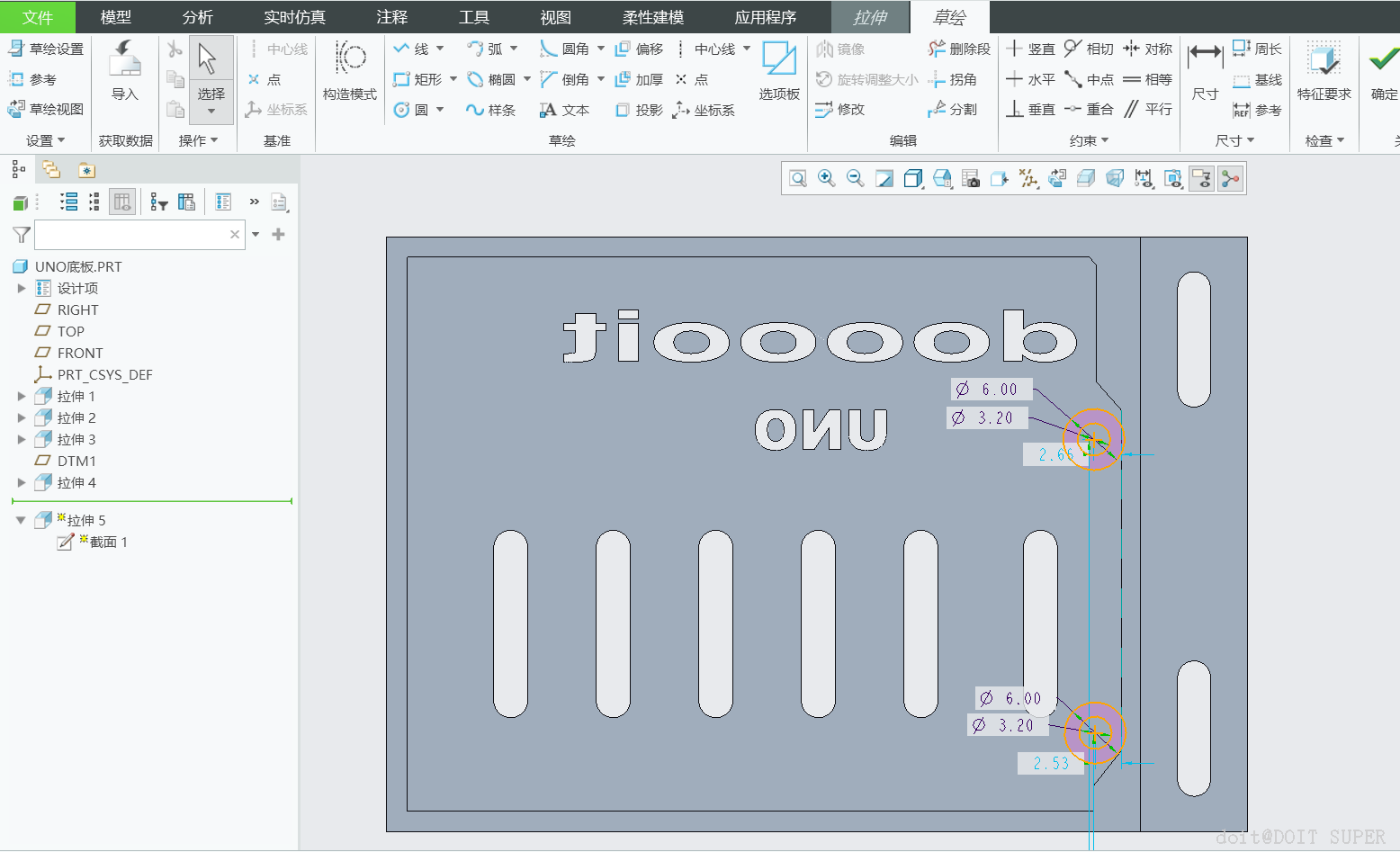

注意，拉伸孔位预留3D打印误差。

拉伸高位为3.5mm。

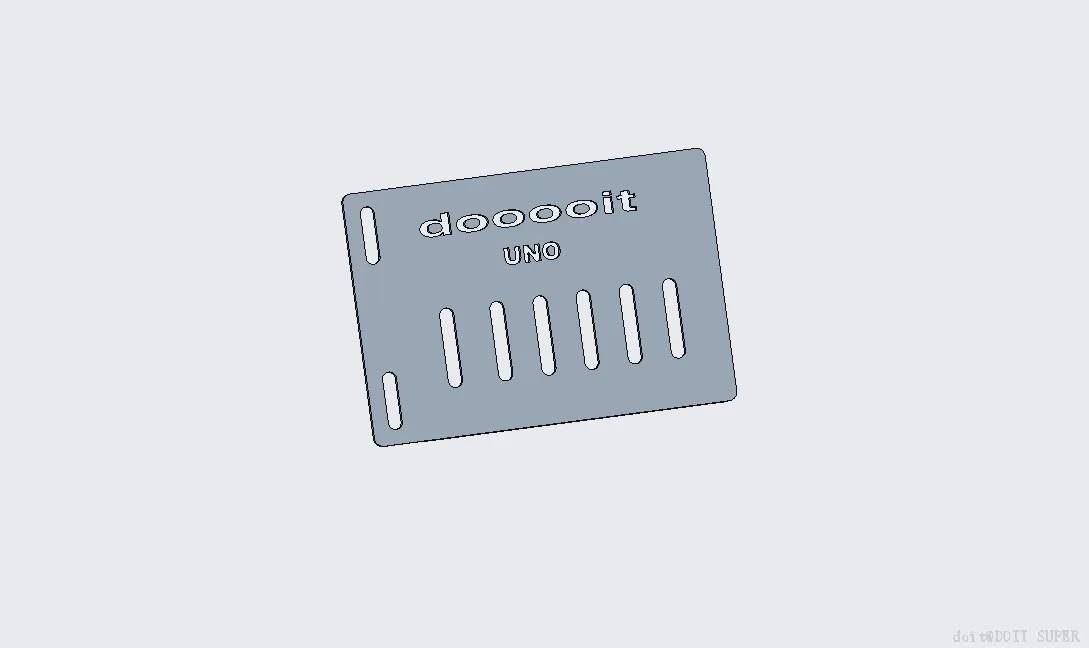

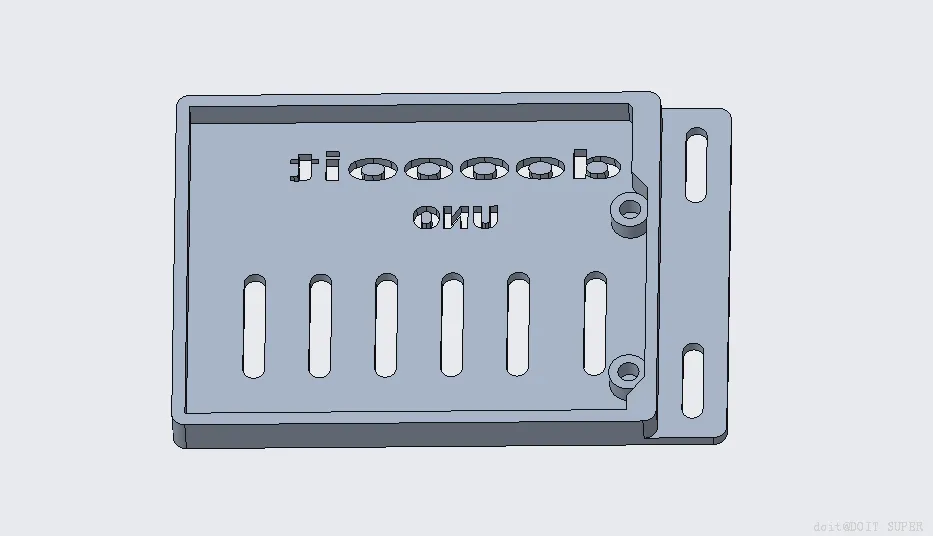

此步骤为倒圆角，目的是防止划伤手。

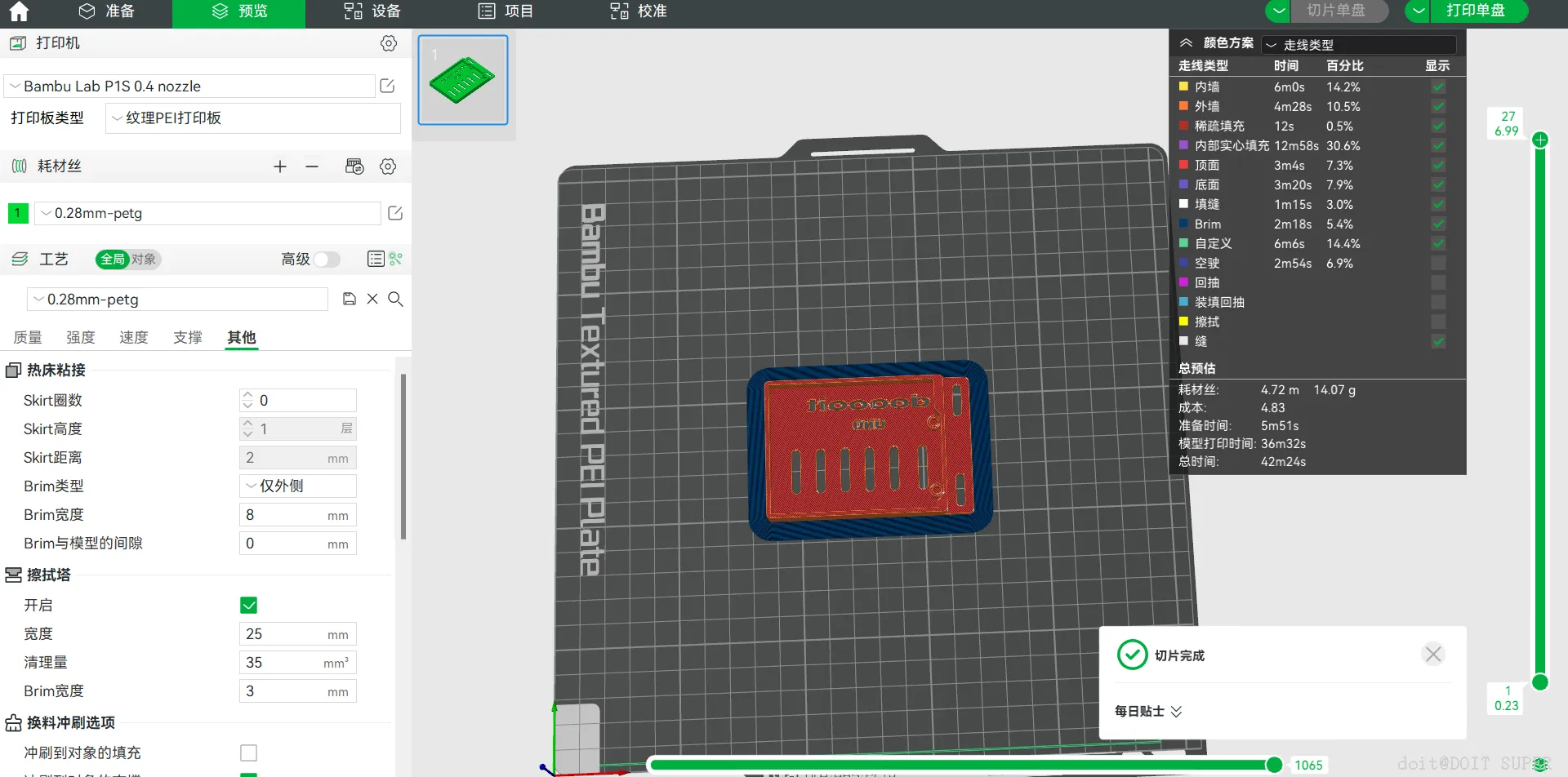

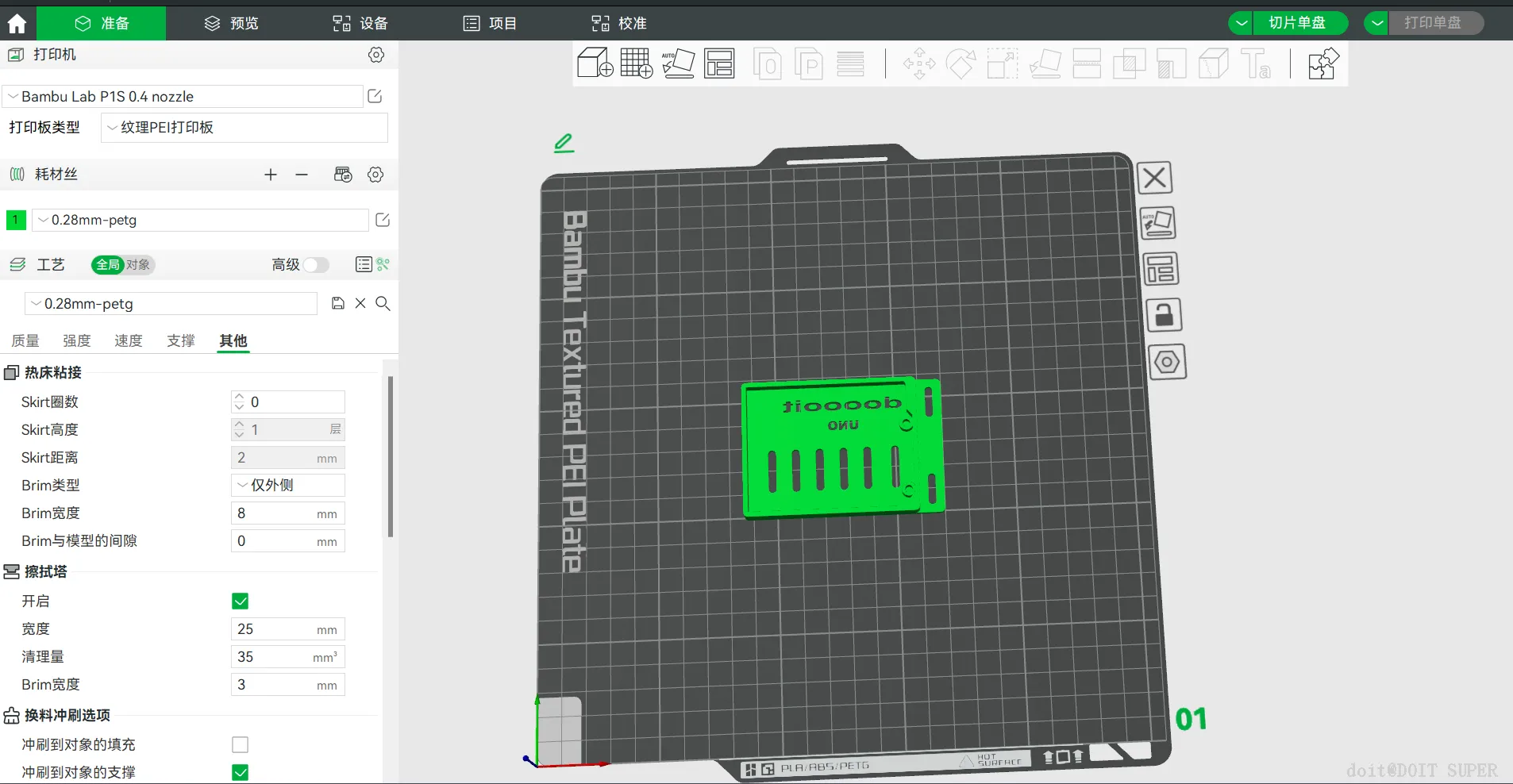

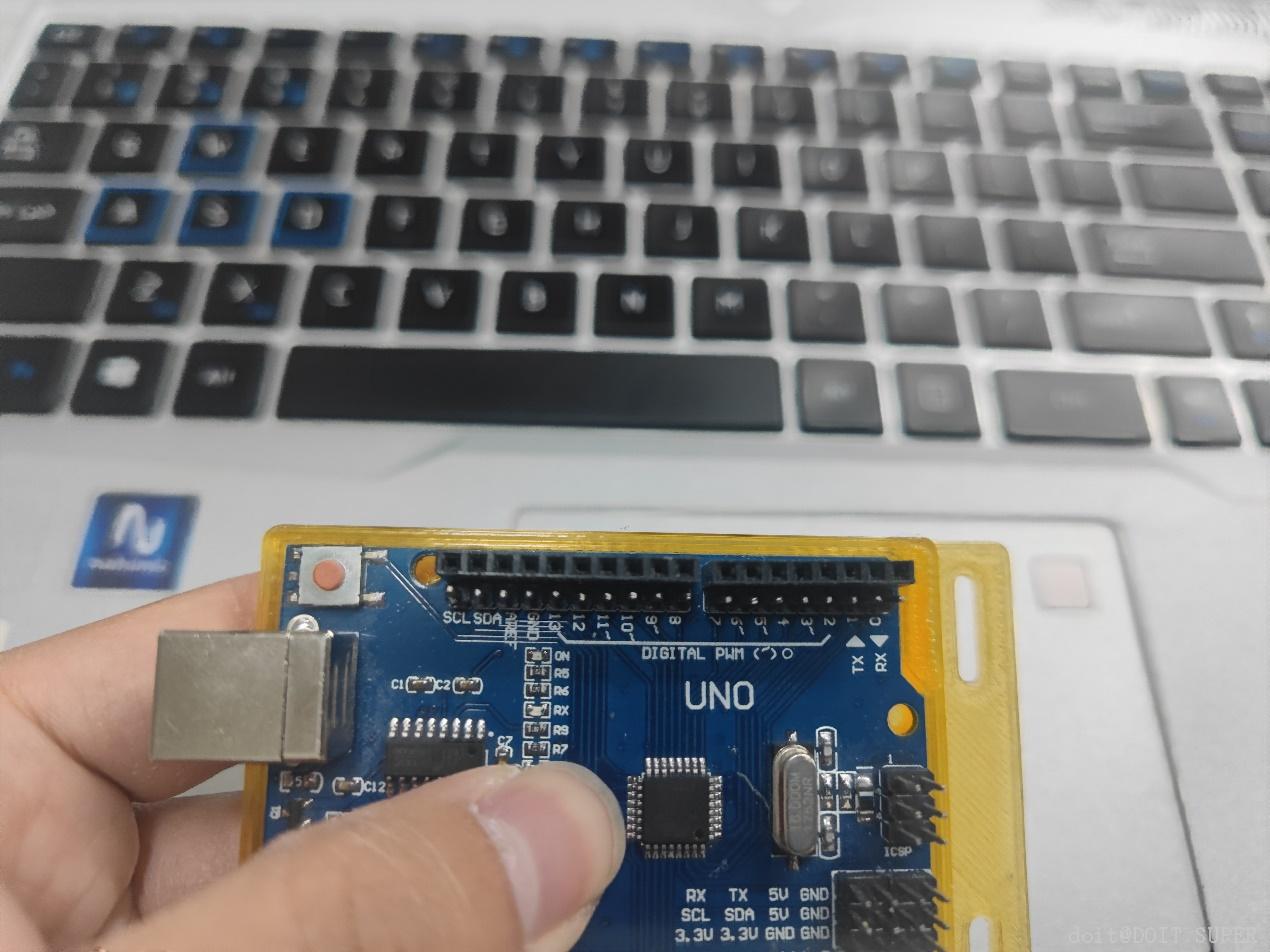

1. 将建模文件另存为stl格式文件，用切片软件（工具表格有说明）打开，切片后3D打印即可。
2. 本模型需要多次打印，修改，打印，方能定稿。

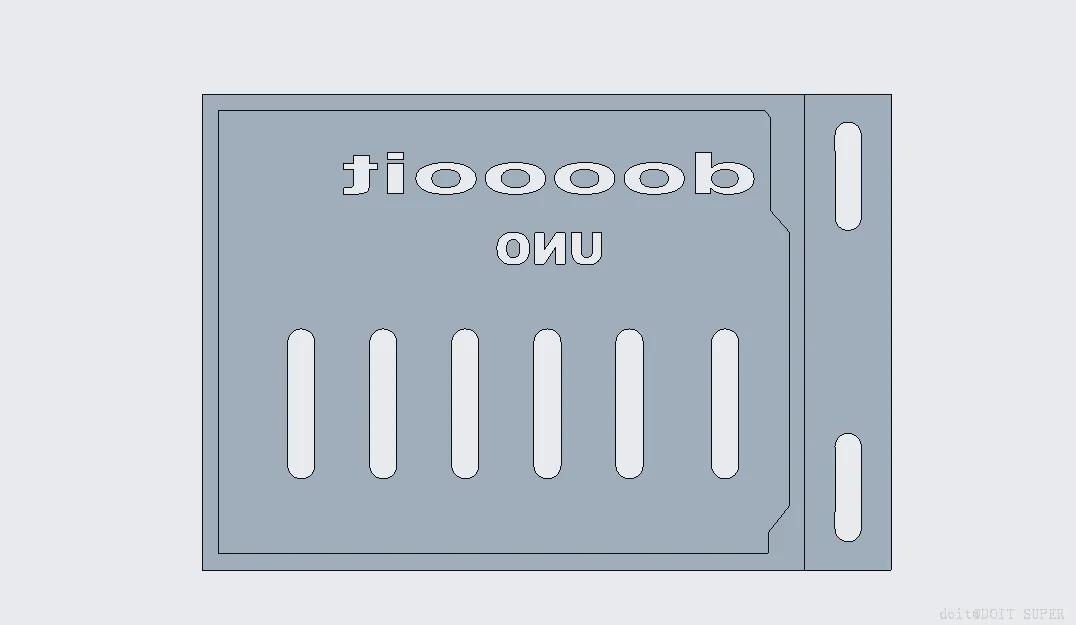

3. 注意，此图纸已经为定稿图纸。

期待下次Creo9.0建模学习！
