keil5 STM32 编程 在LCD点阵屏上画线

先说一下UC1611S,买来后跟买家要的屏幕初始化代码，直接用的。也懒的去看数据手册了，它默认设置的是竖向写8位数据，低位在上，高位在下。

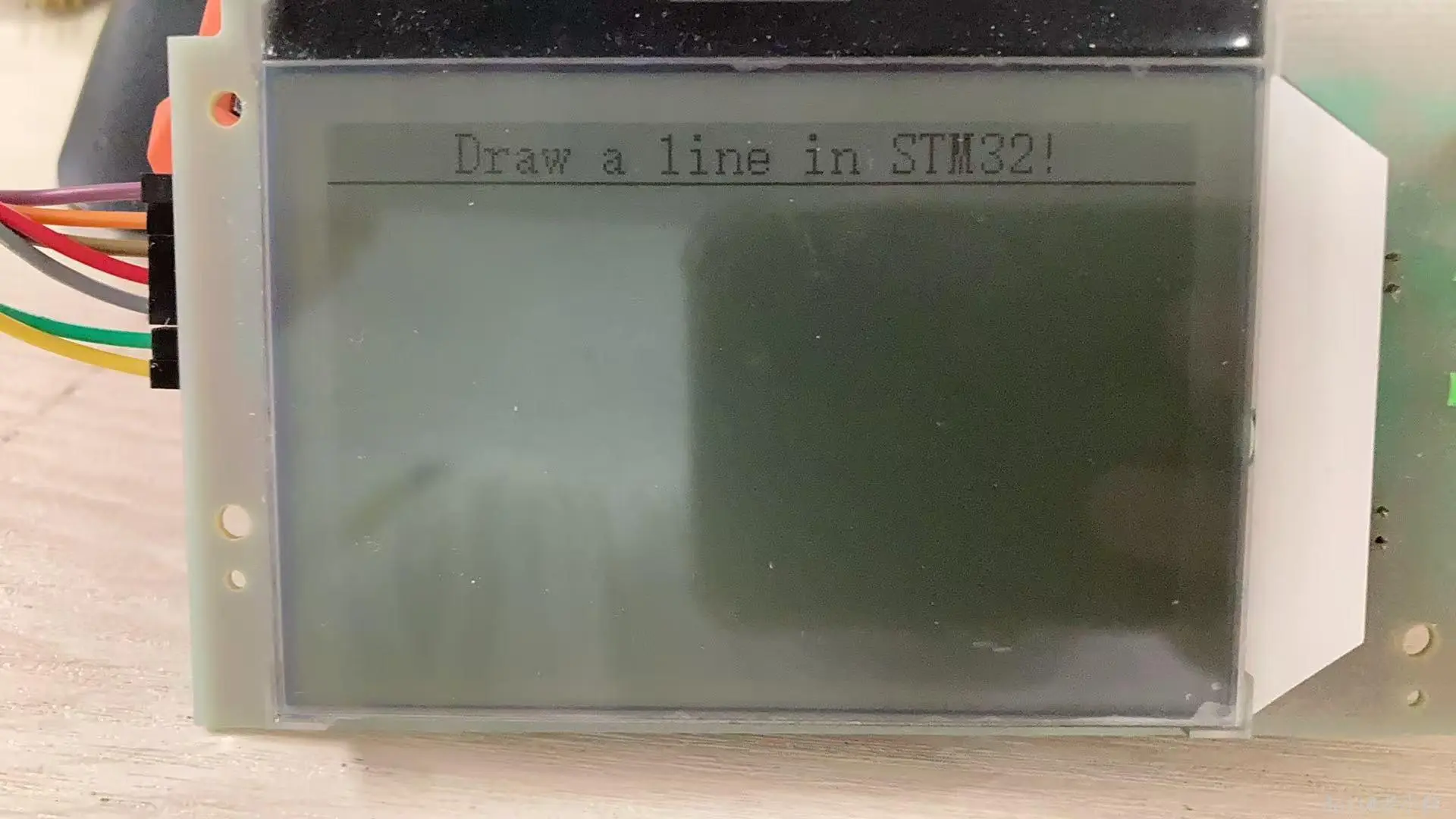

画横线的原理就是用一个for循环连续写数据，页面坐标不变，列坐标自动加1，一次写一个像素点。

代码如下：

for(i=0;i<length;i++)

{

send_dat(dat);

}

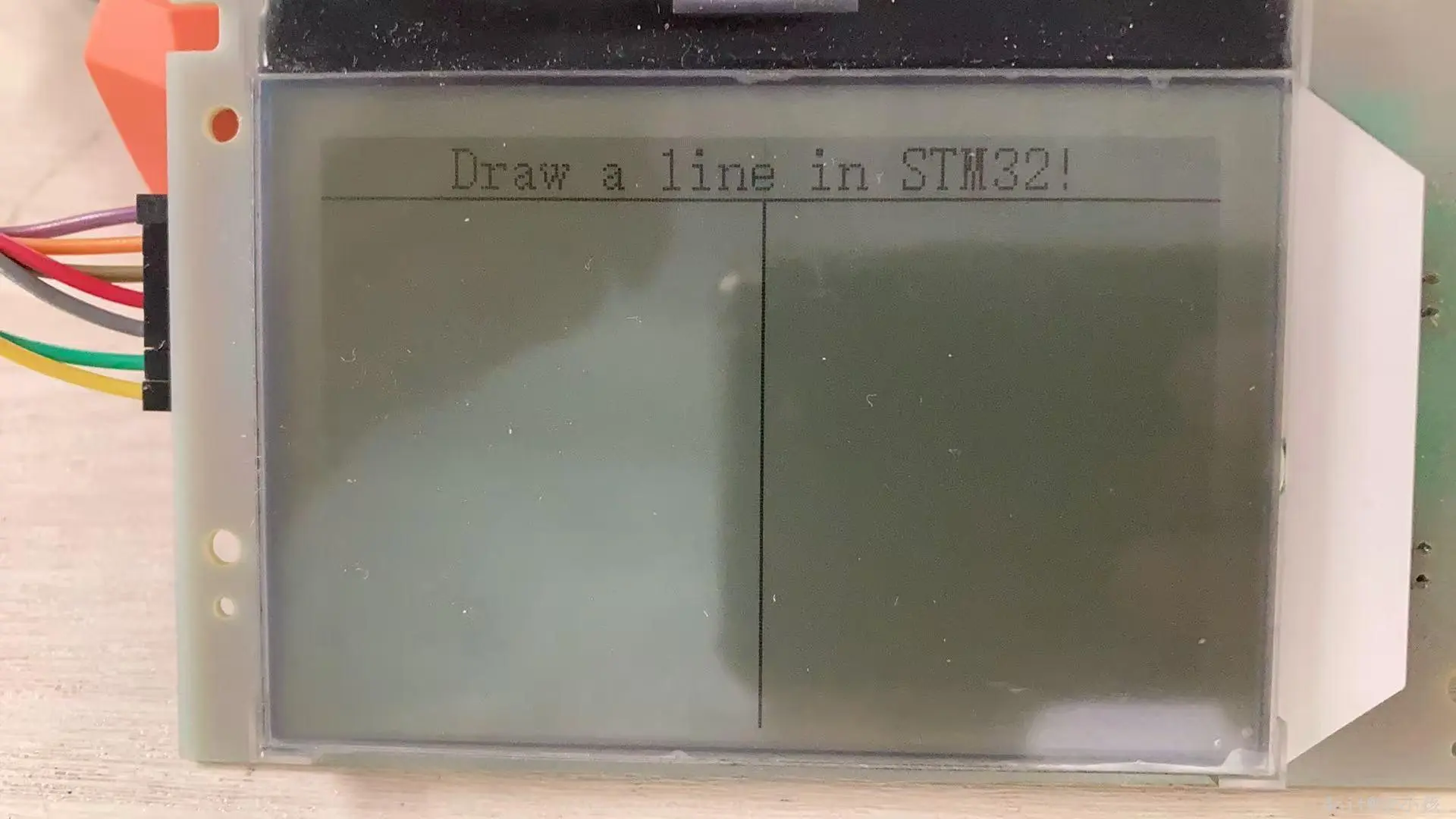

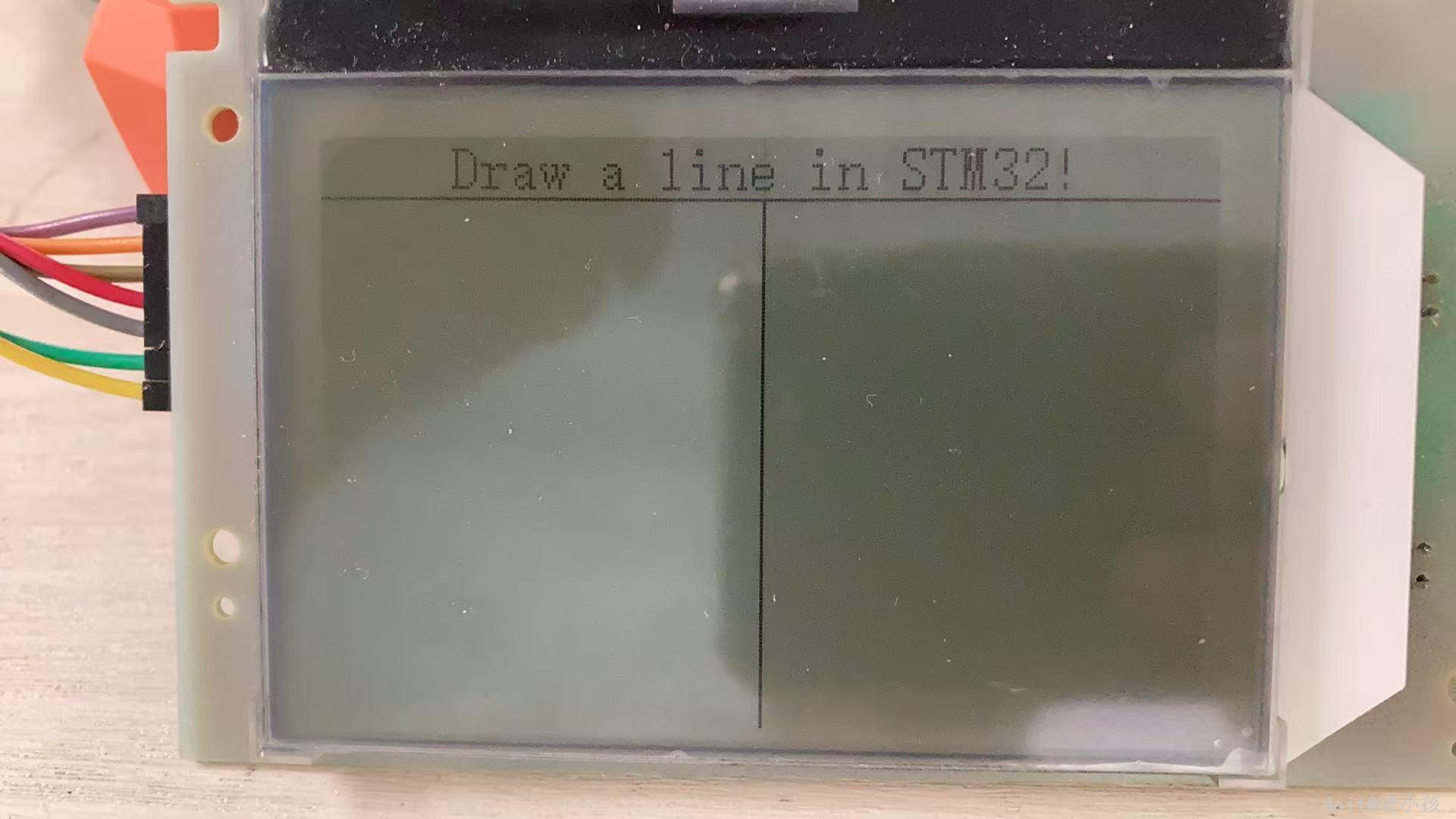

画竖线的原理--因为页坐标是一页代表8行，所以先把页坐标转换成具体的坐标，然后从第一个像素点所在的页开始先写一次数据,然后用for循环是写，8位数据后更新一次页坐标：

if(x%8)

Lcd_Address(x/8,y), send_dat(0xFF << x%8), x=x+8;

length = (length - x%8);

if(length/8)

{

for(i=0;i<length/8;i++)

{

Lcd_Address(x/8+i,y);

send_dat(0xFF);

}

}

if(length%8)

Lcd_Address(x/8+i,y), send_dat(0x01 << length%8);

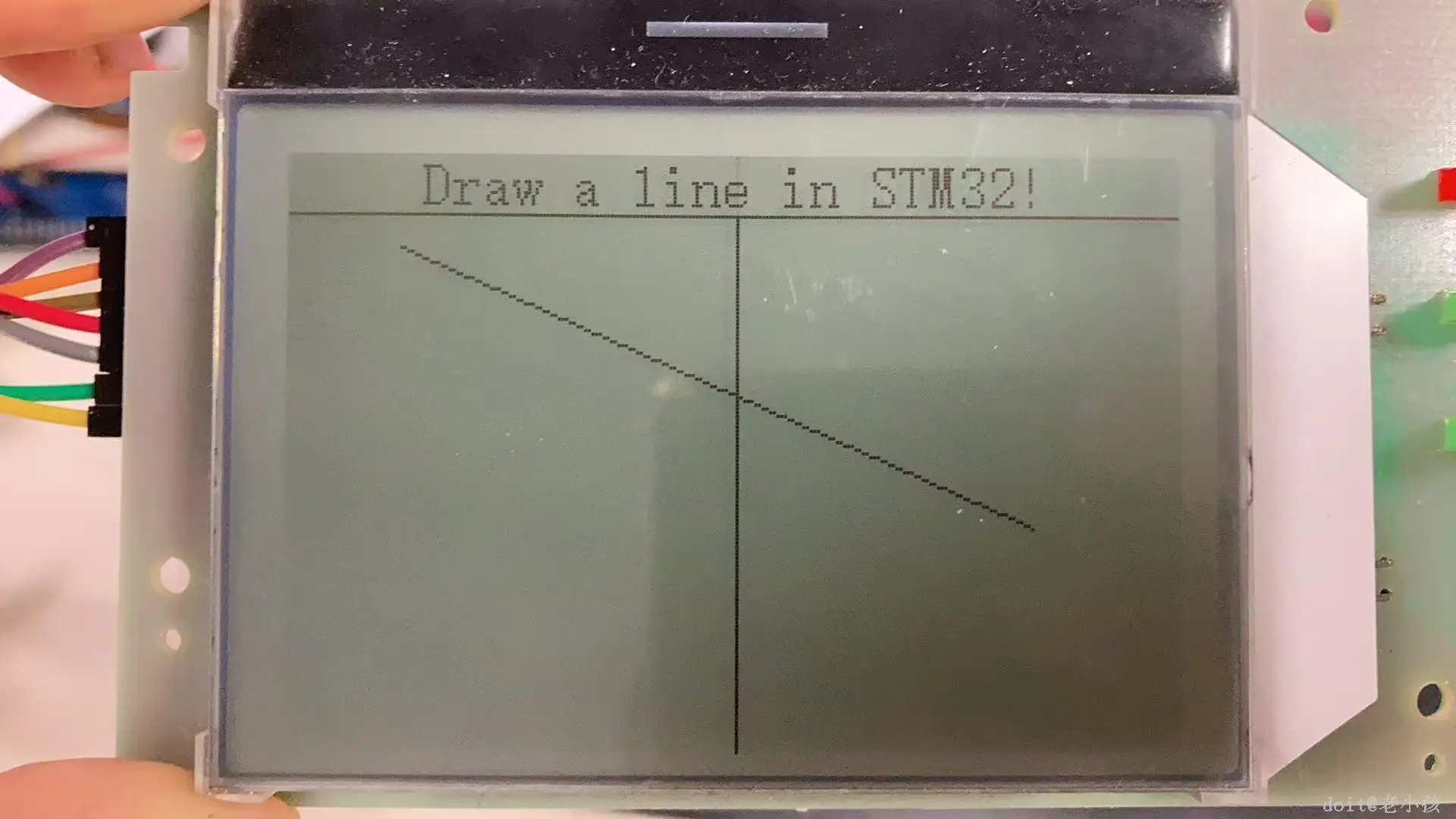

画斜线用的是Bresenham算法，其实这个也可以画水平横线和垂直直线。它是根据x的变化值和y的变化值做比较，大者为主线（就是每次它都递增，另一坐标或递增或不递增来填补斜度，两者的变化值一样是就是45度角，这种情况下，两个坐标都递增。其中一个坐标一样是就是水平或垂直线）。用循环递增描点。每次画一个点，最后形成线条。代码：

void Draw_line(u8 x0, u8 y0, u8 x1, u8 y1)

{

int dx = abs(x1-x0), sx = x0<x1 ? 1 : -1;

int dy = abs(y1-y0), sy = y0<y1 ? 1 : -1;

int err = dx-dy, e2;

do{

disp_point(x0,y0);

//if (x0==x1 && y0==y1) break;

e2 = 2*err; //e2 = 2dx - 2dy

if (e2 >= -dy) { err -= dy; x0 += sx; }

if (e2 <= dx) { err += dx; y0 += sy; }

}while(!(x0==x1 && y0==y1));

}

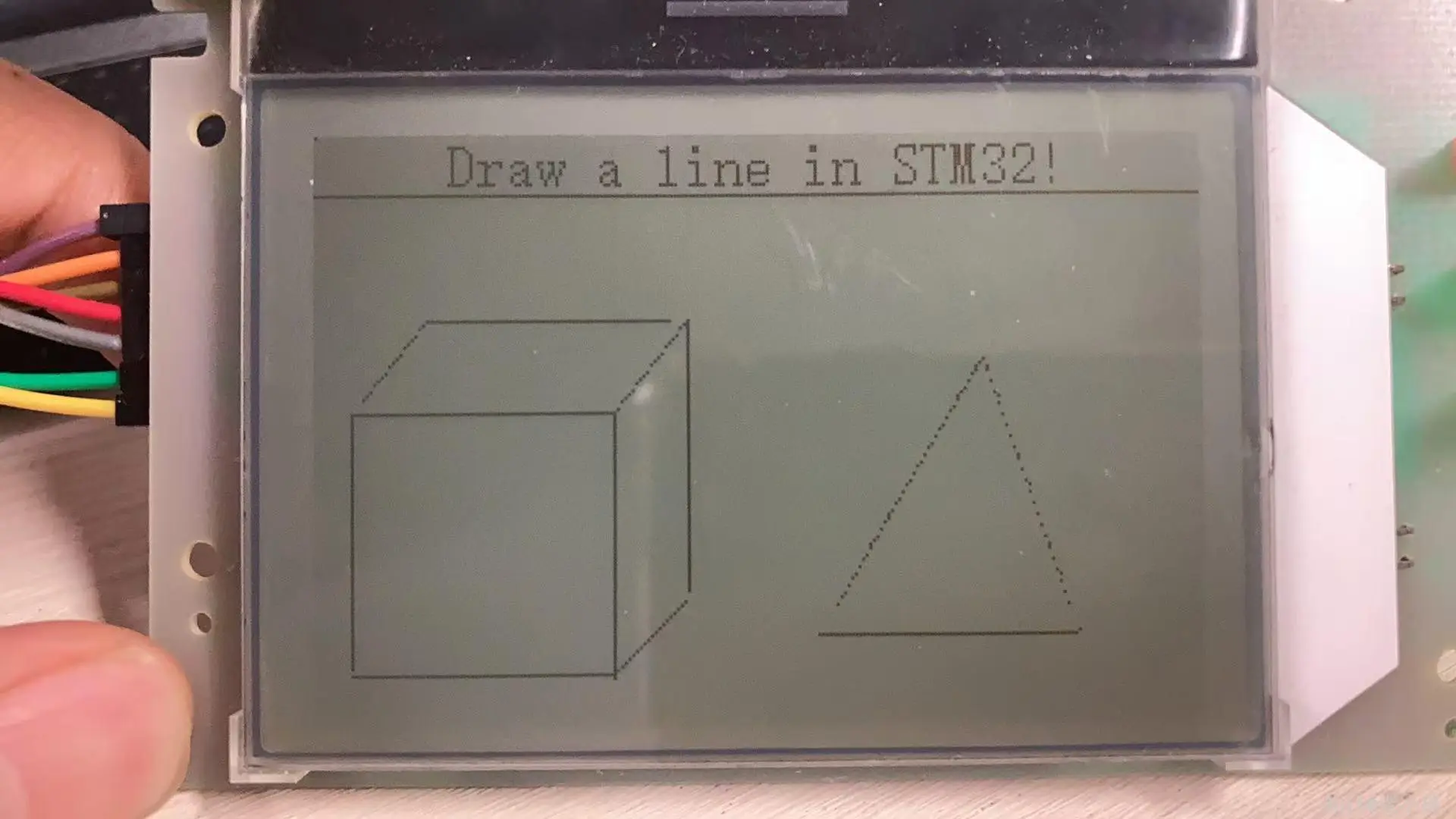

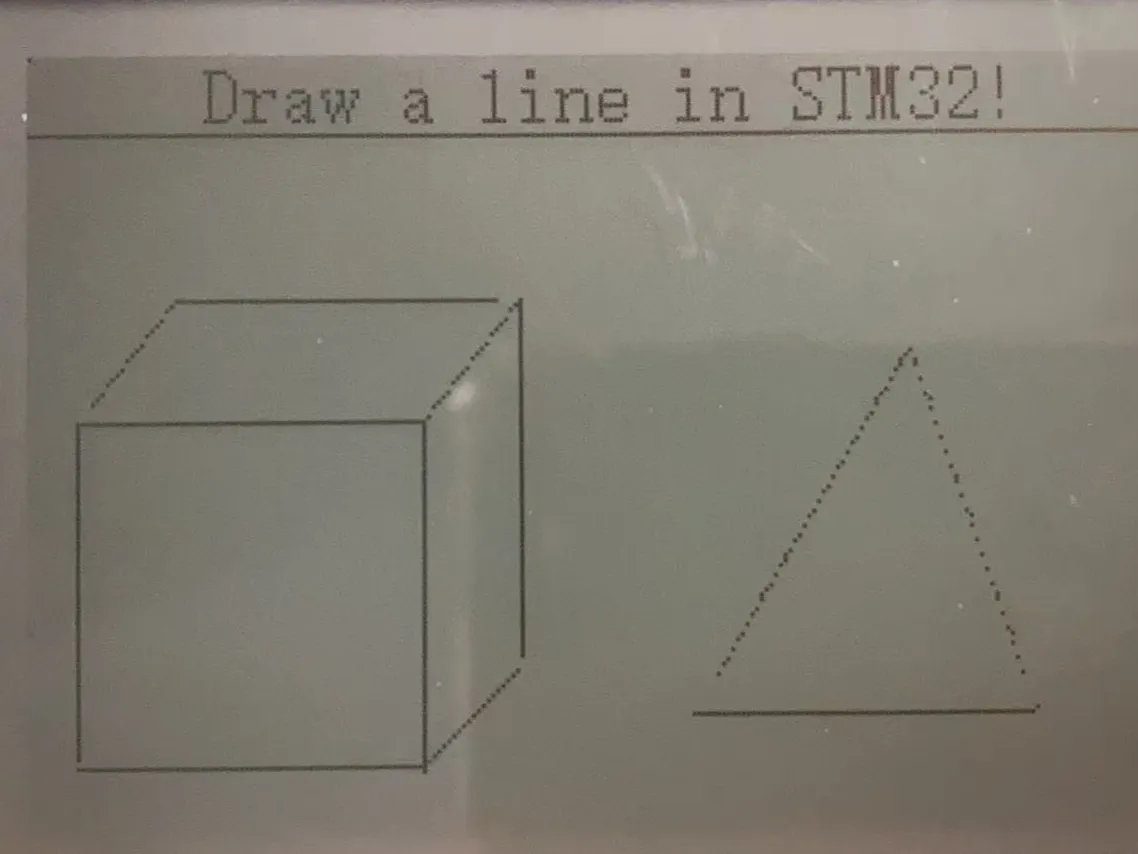

画了一个立方体和一个三角形。附件是工程文件。
