D11标签机保护壳

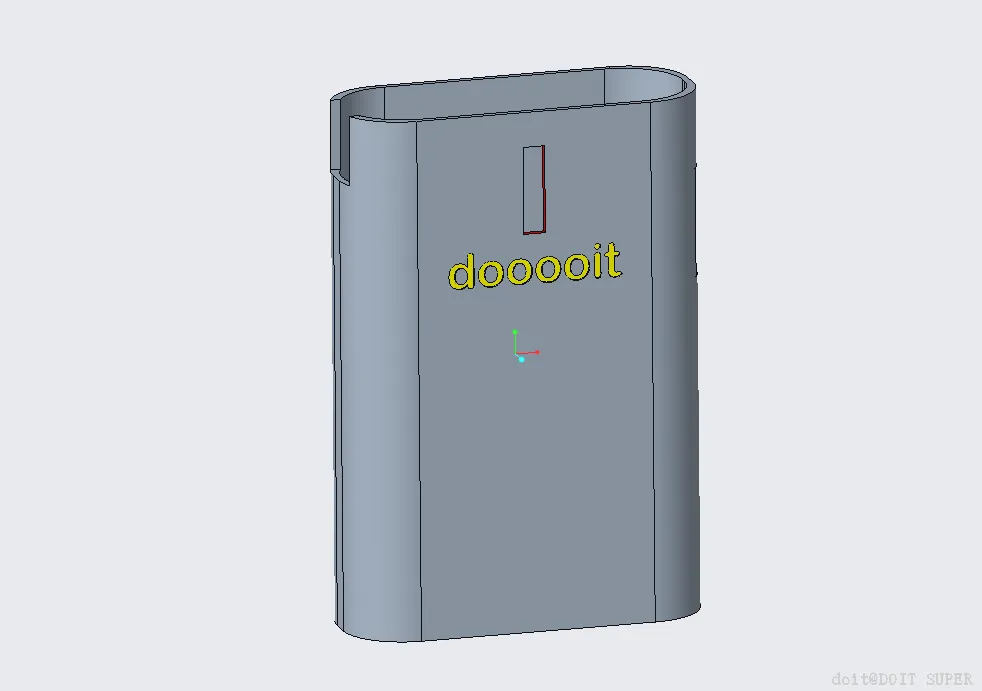

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示，请看下文步骤教程【共分为5个步骤，从步骤2到步骤6】。

实物型号为D11，测量数据务必以具体实物为准，三维建模为本次分享的学习重心，也可以下载直接3D打印。下载前请注意标签机型号是否一致。

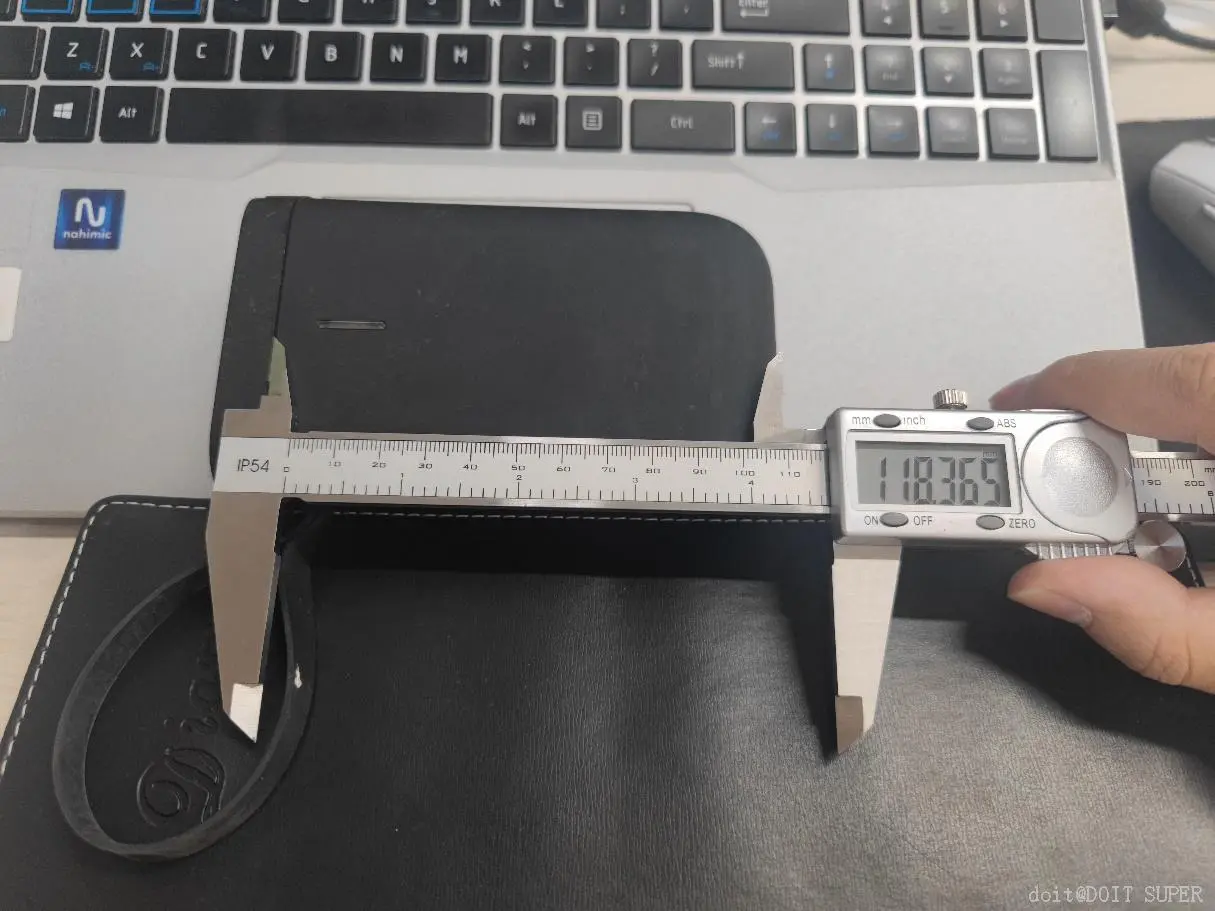

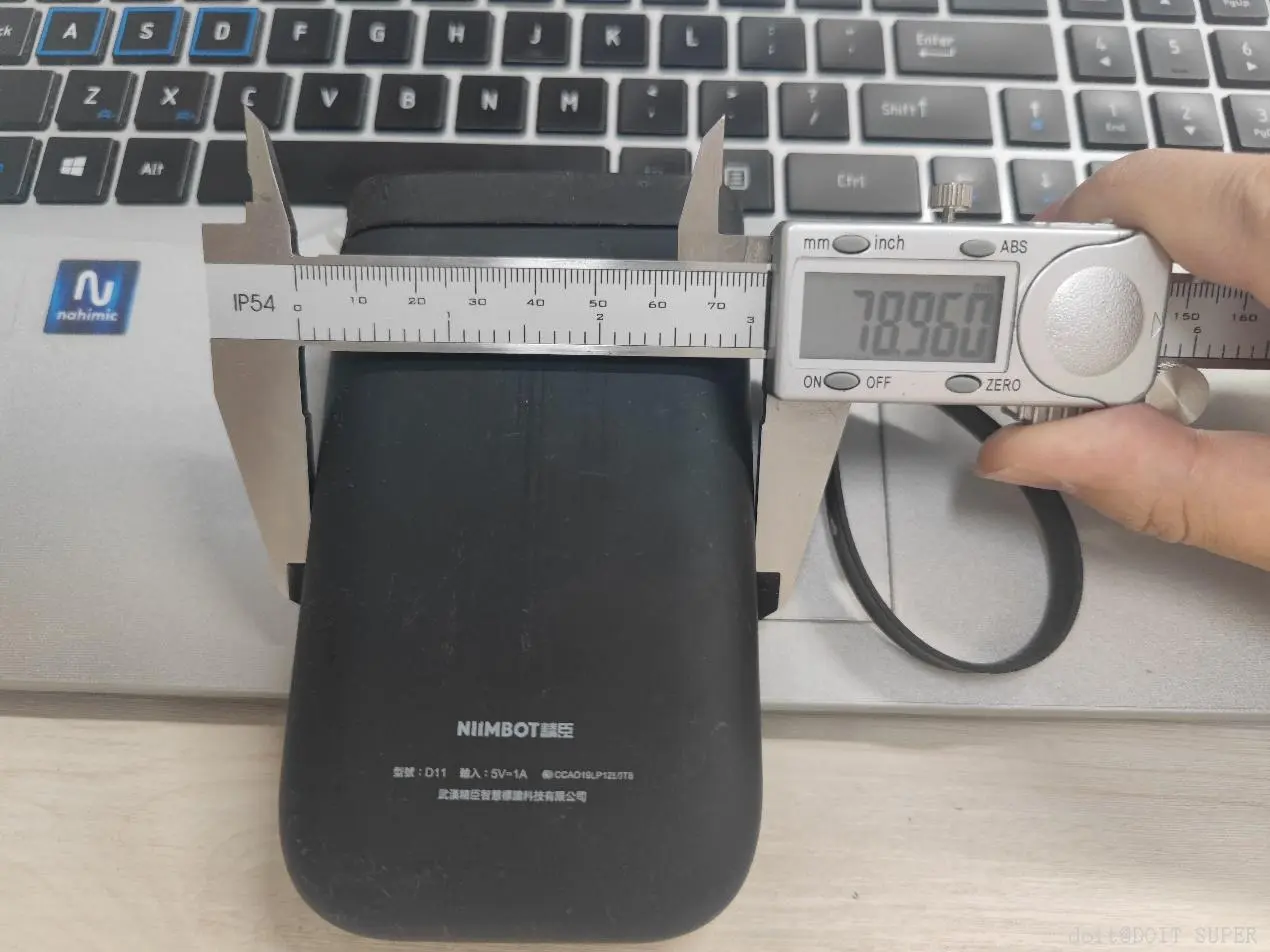

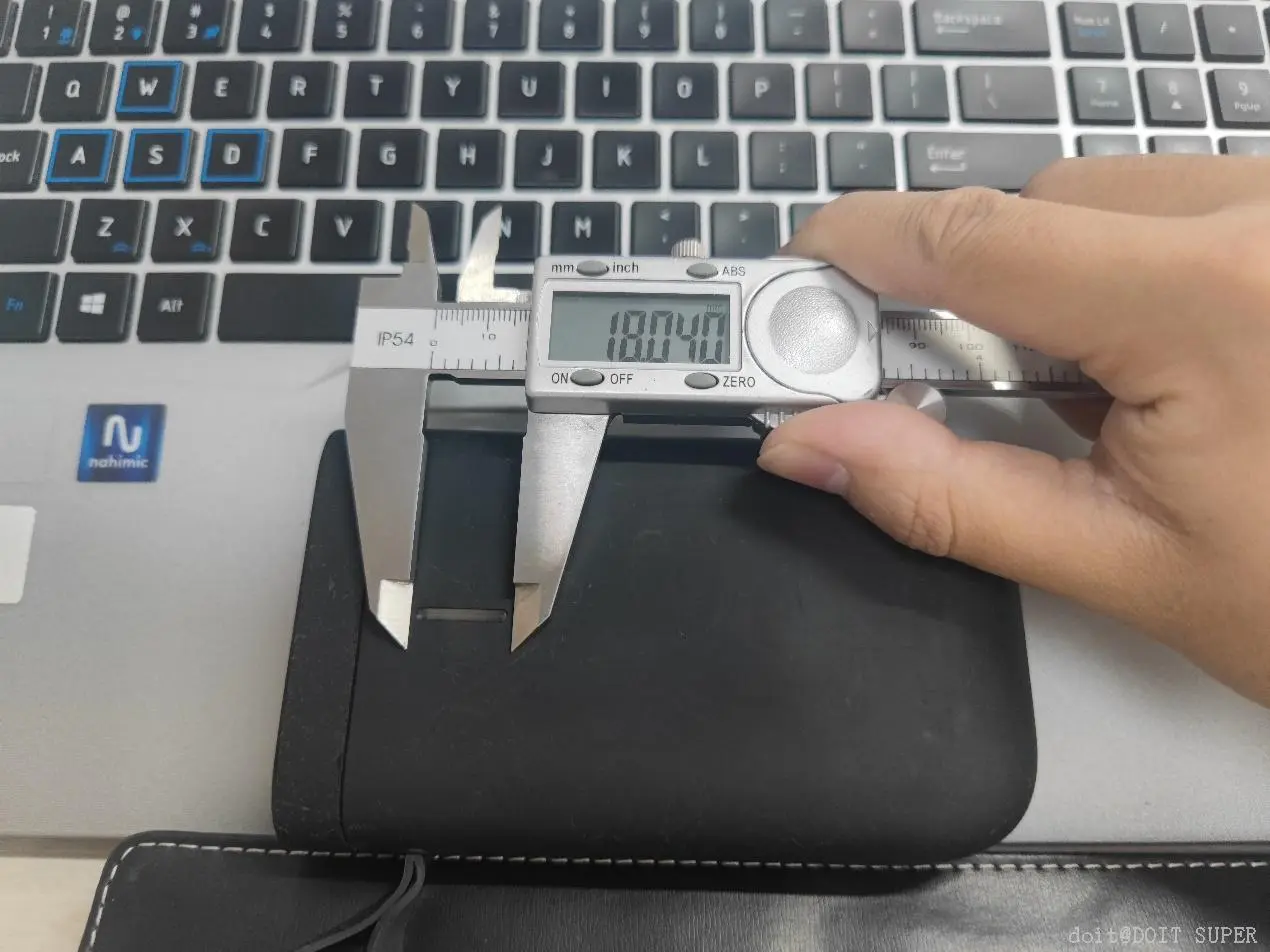

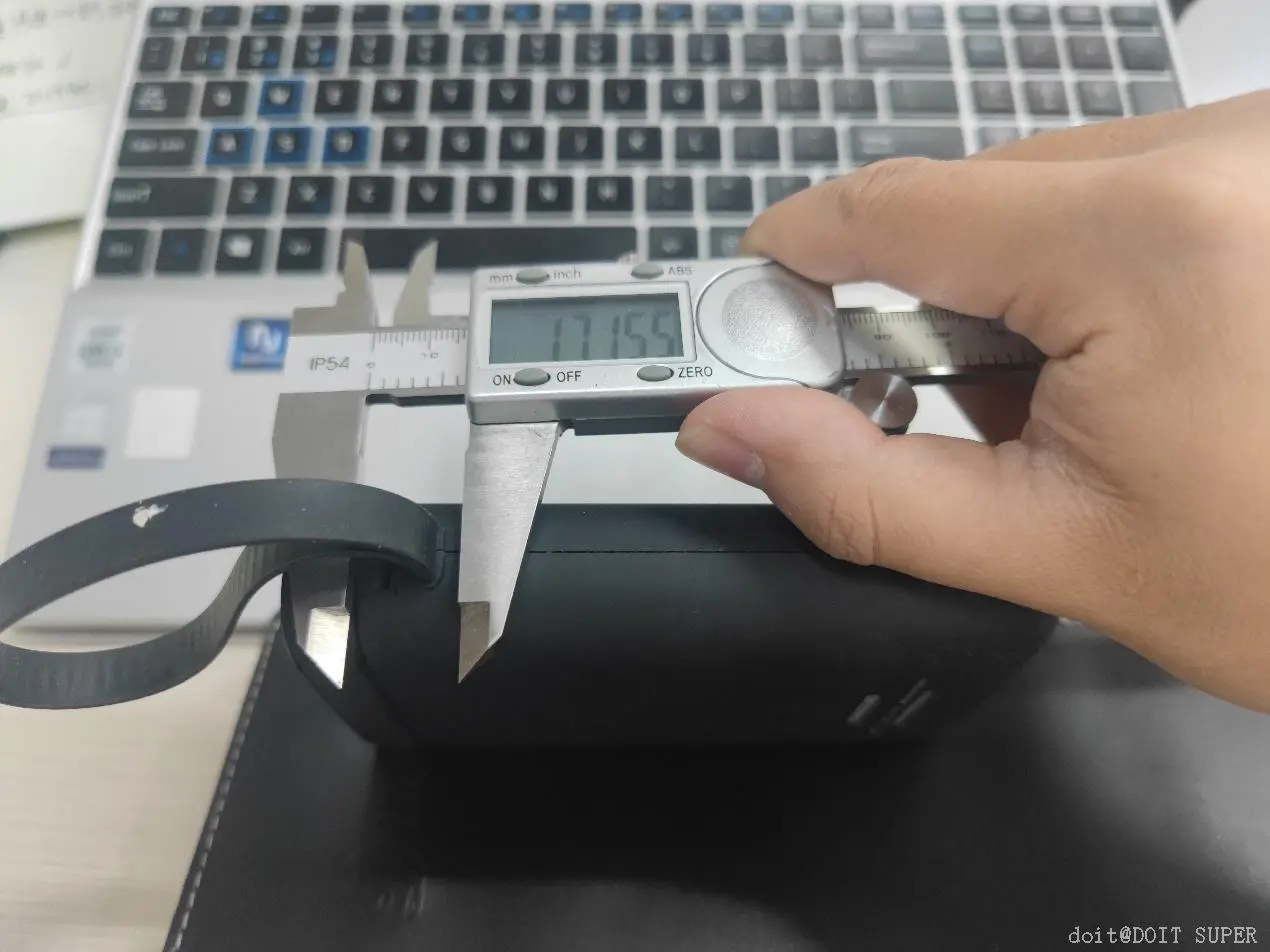

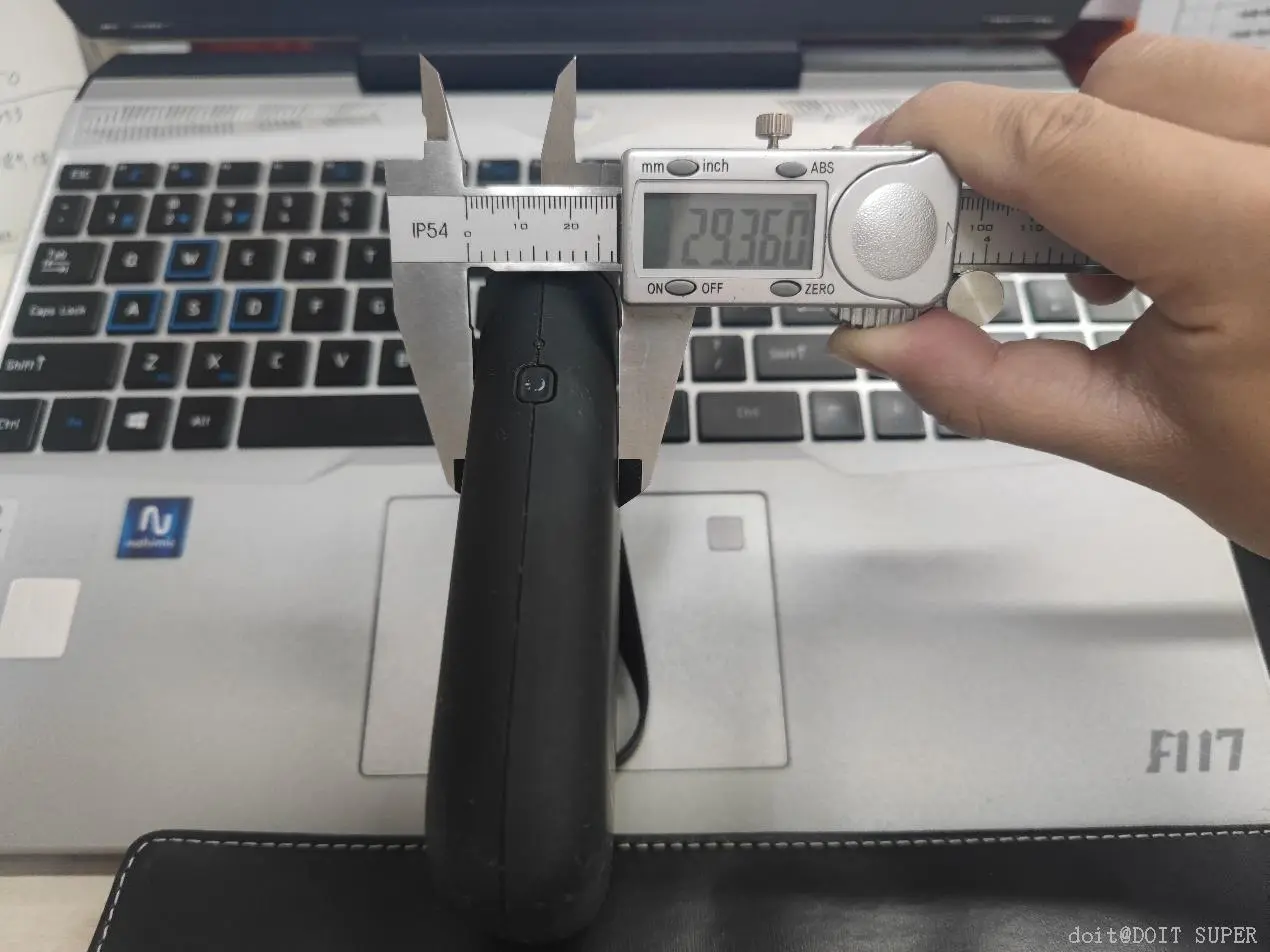

1. 拉伸：第一步为建模适配标签机外观尺寸的外壳框，以实际测量尺寸为准，长宽高3个尺寸，壁厚根据自己的需求定，此处为1.6mm。实际测量图如图123所所示。

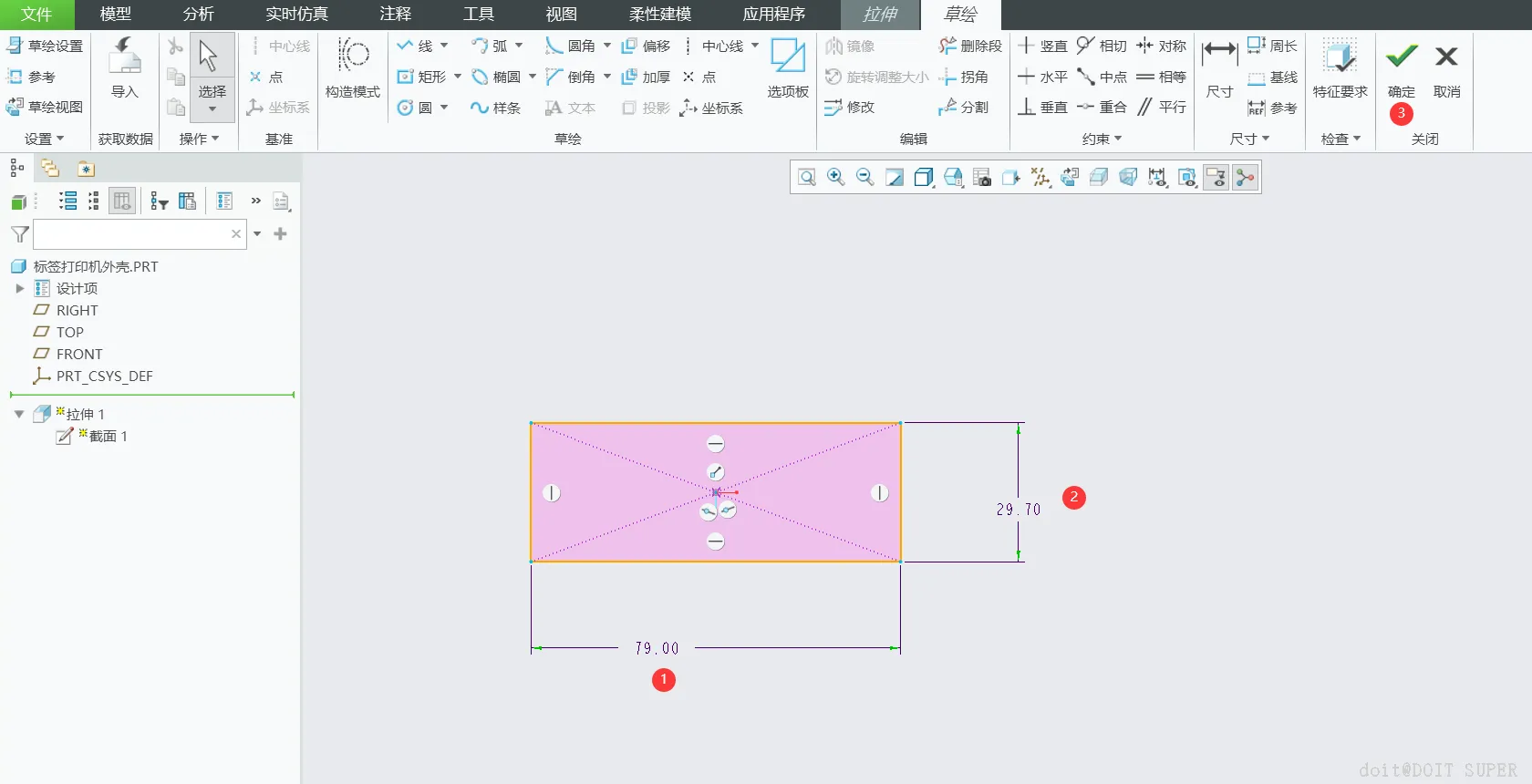

2. 在拉伸命令下，草绘出长方形图案，尺寸见上图4。

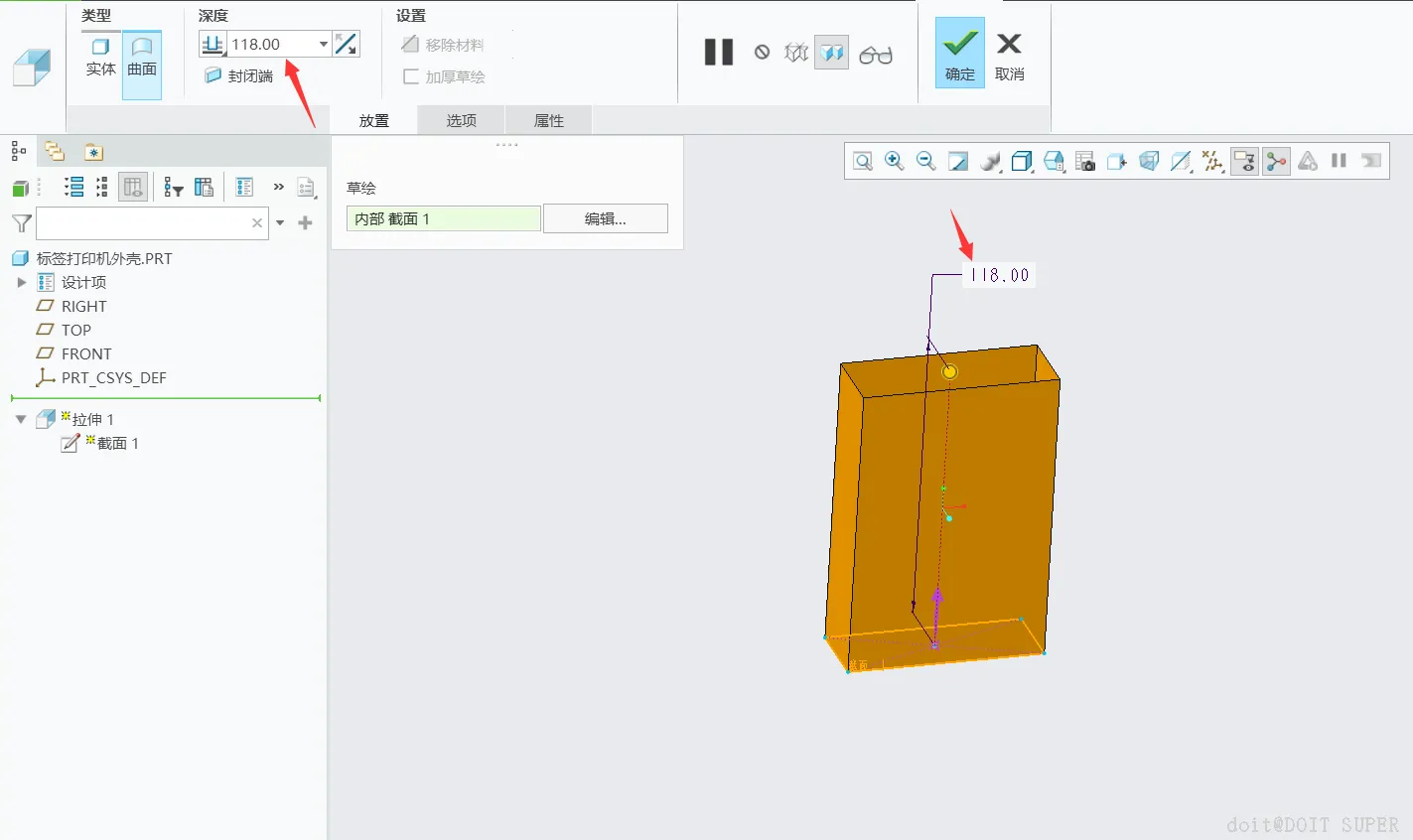

3. 拉伸的高度为118mm，看图中箭头所指。尺寸见上图5
4. 图6为拉伸的平面。【先拉伸为棉，后直接加厚即可】

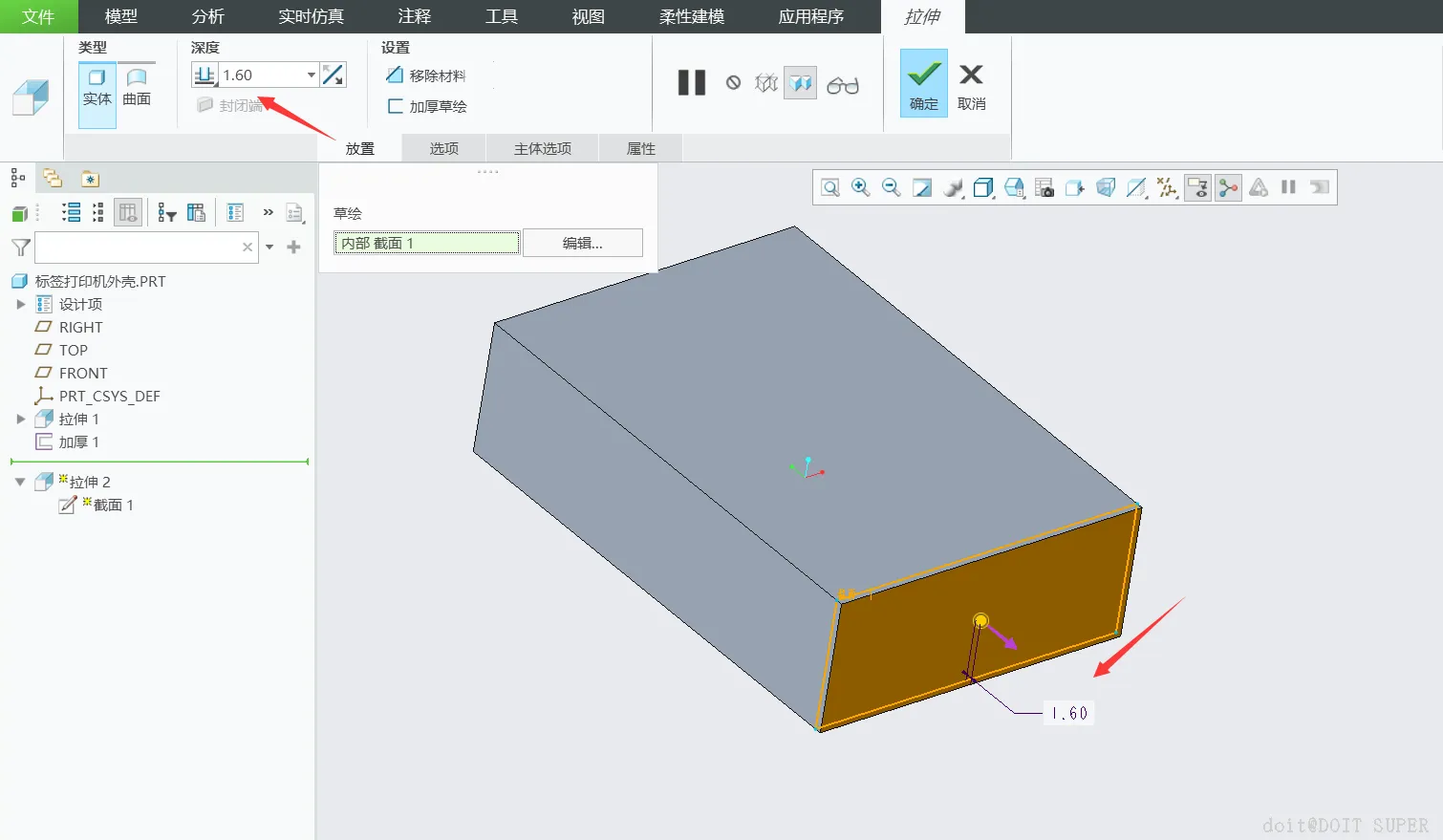

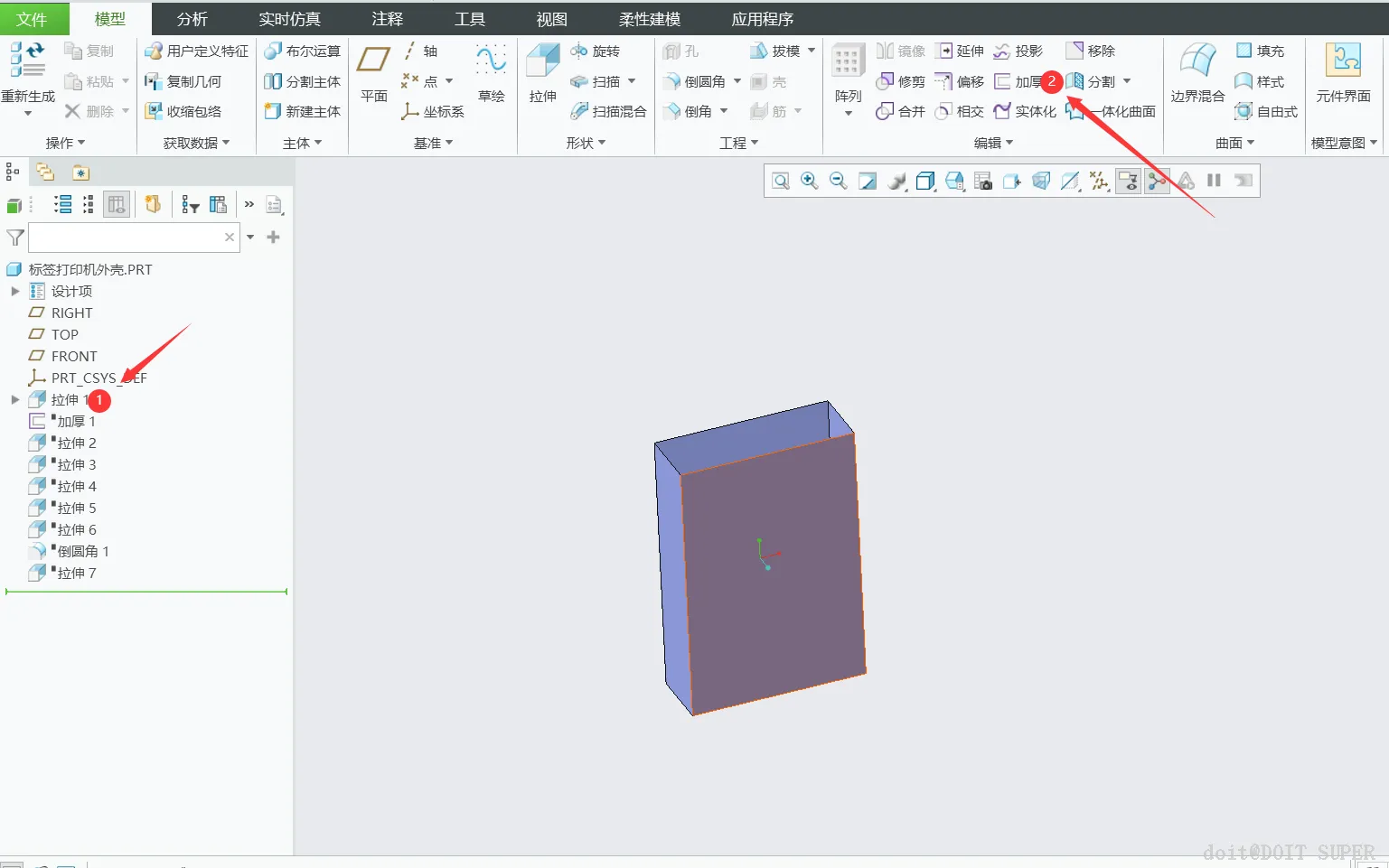

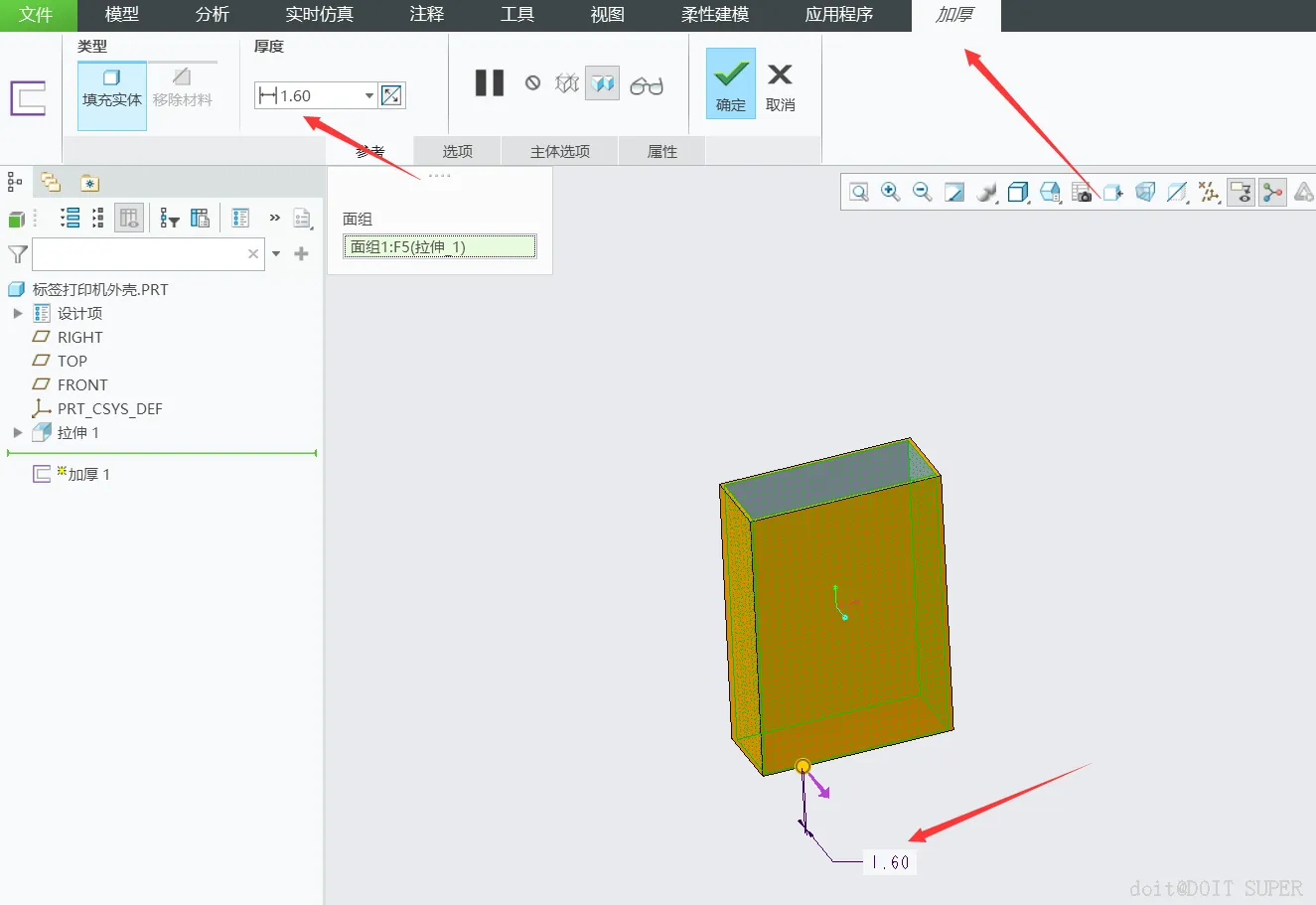

5. 选中拉伸7，鼠标点击加厚，将模型的壁厚设置成1.6mm，如图7、8所示。

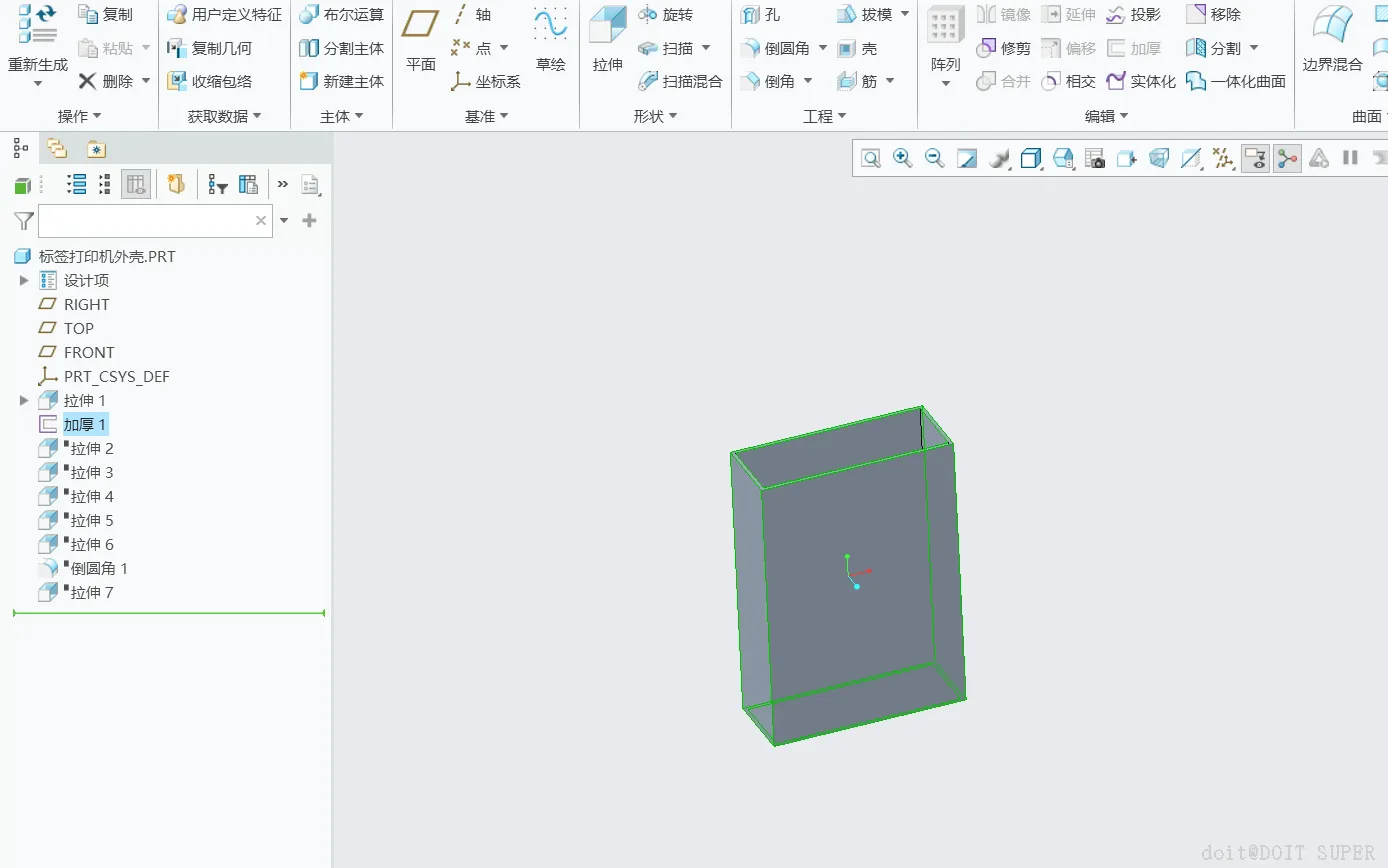

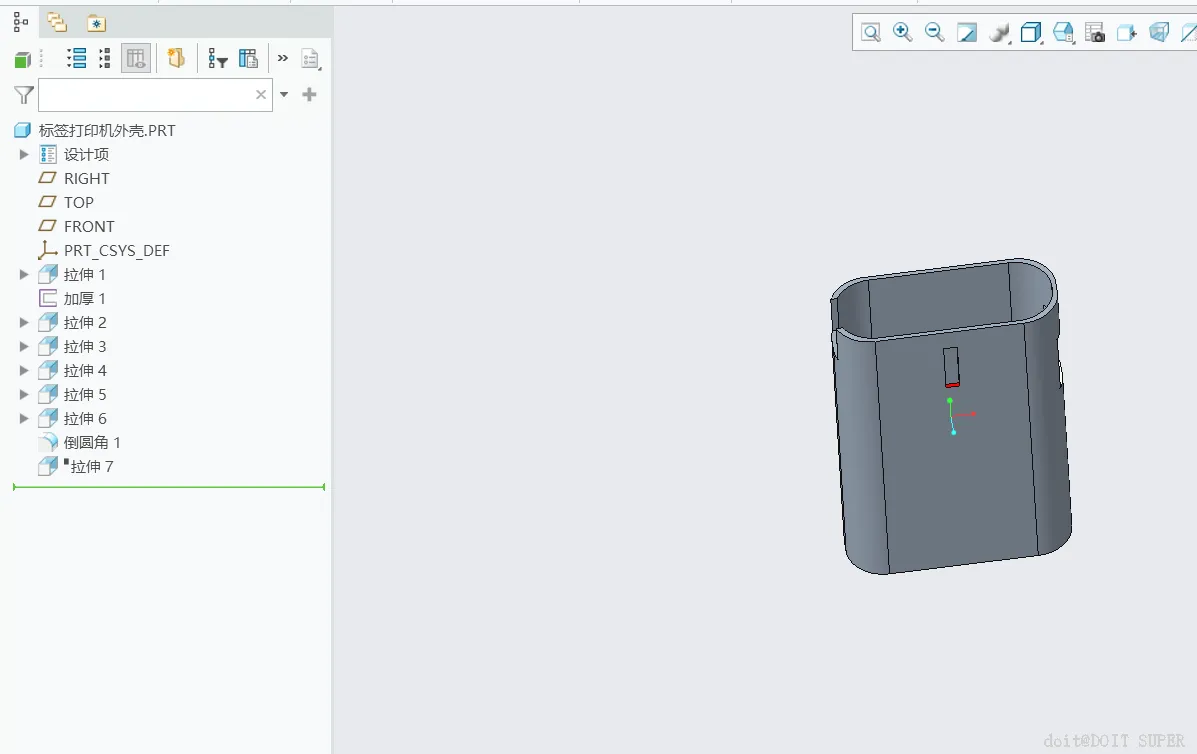

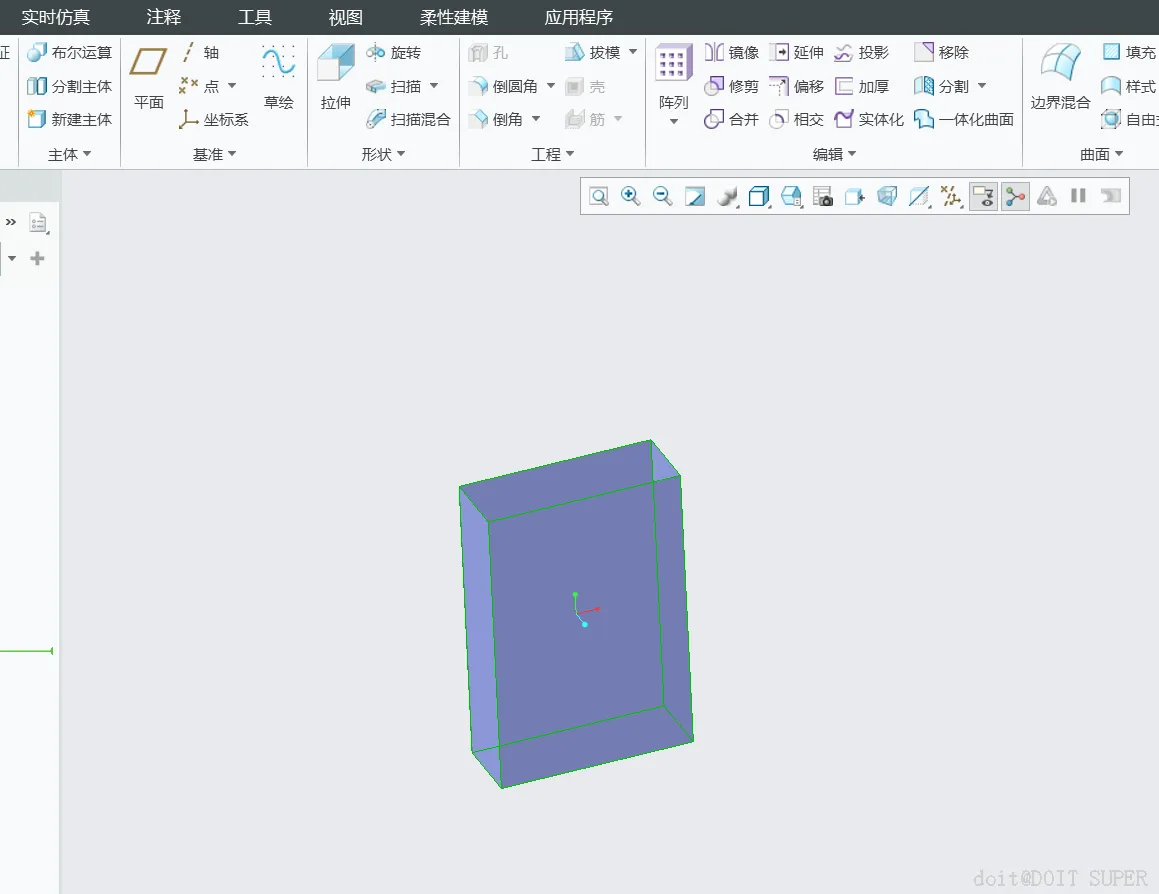

6. 图9为外壳整体。

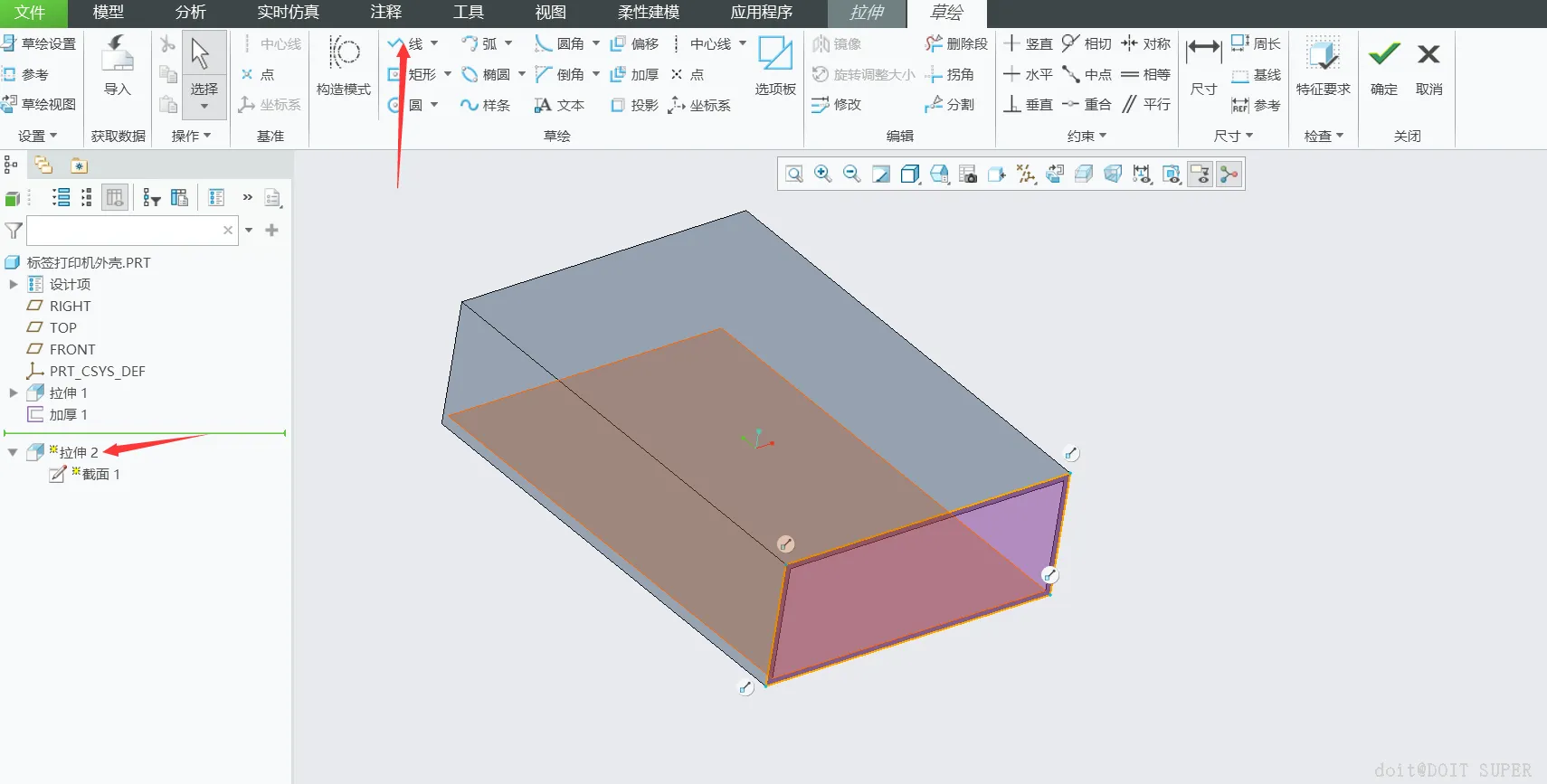

1. 拉伸：图11所示，拉伸的底板厚度为1.6mm。

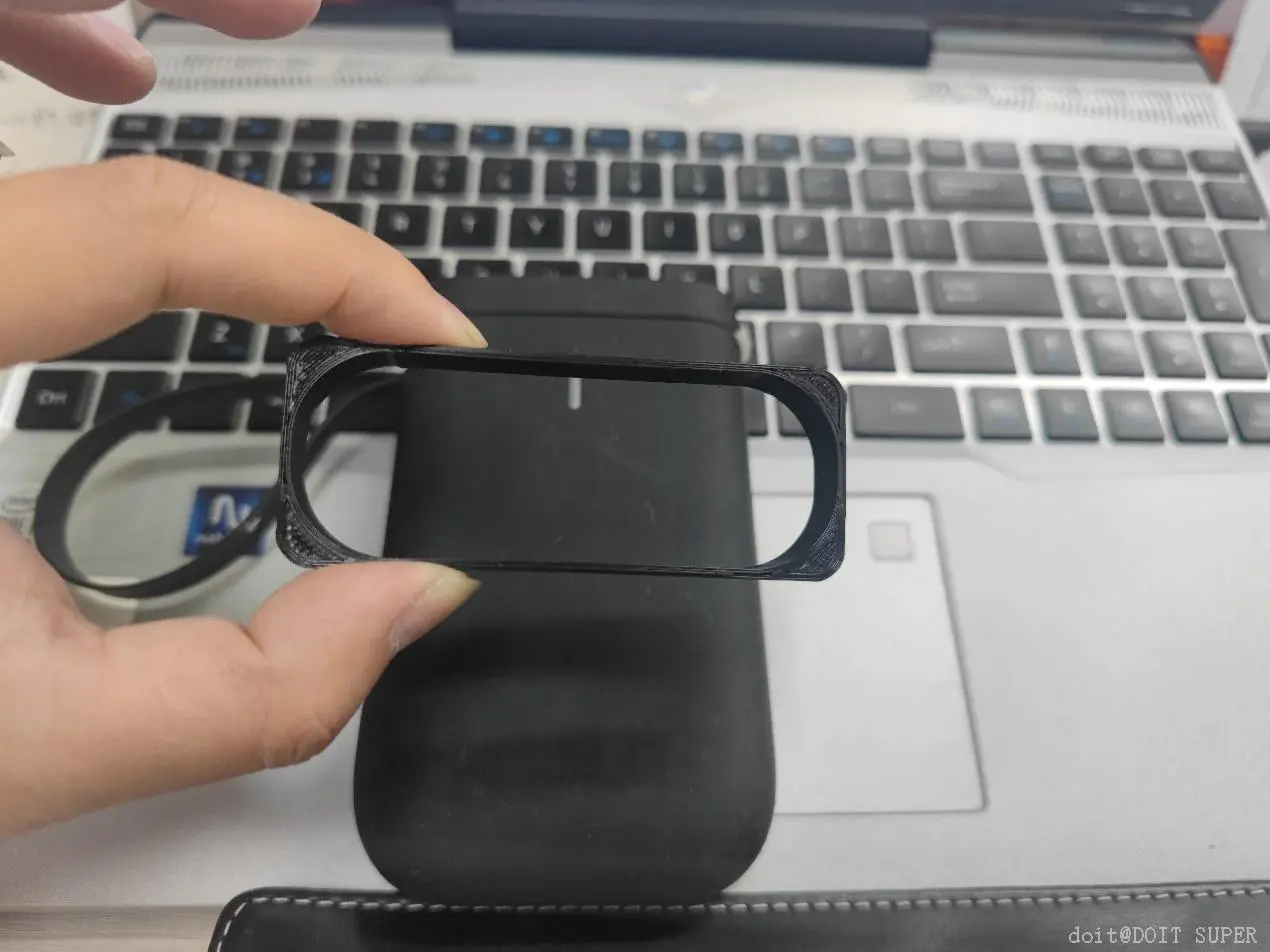

2. 图12所示，上述步骤完成后，需要打印测试件，此处可以切割掉一小部分，这样的打印时间更短，成本更低。注意，此步骤，需测试配合没问题后再进行建模。

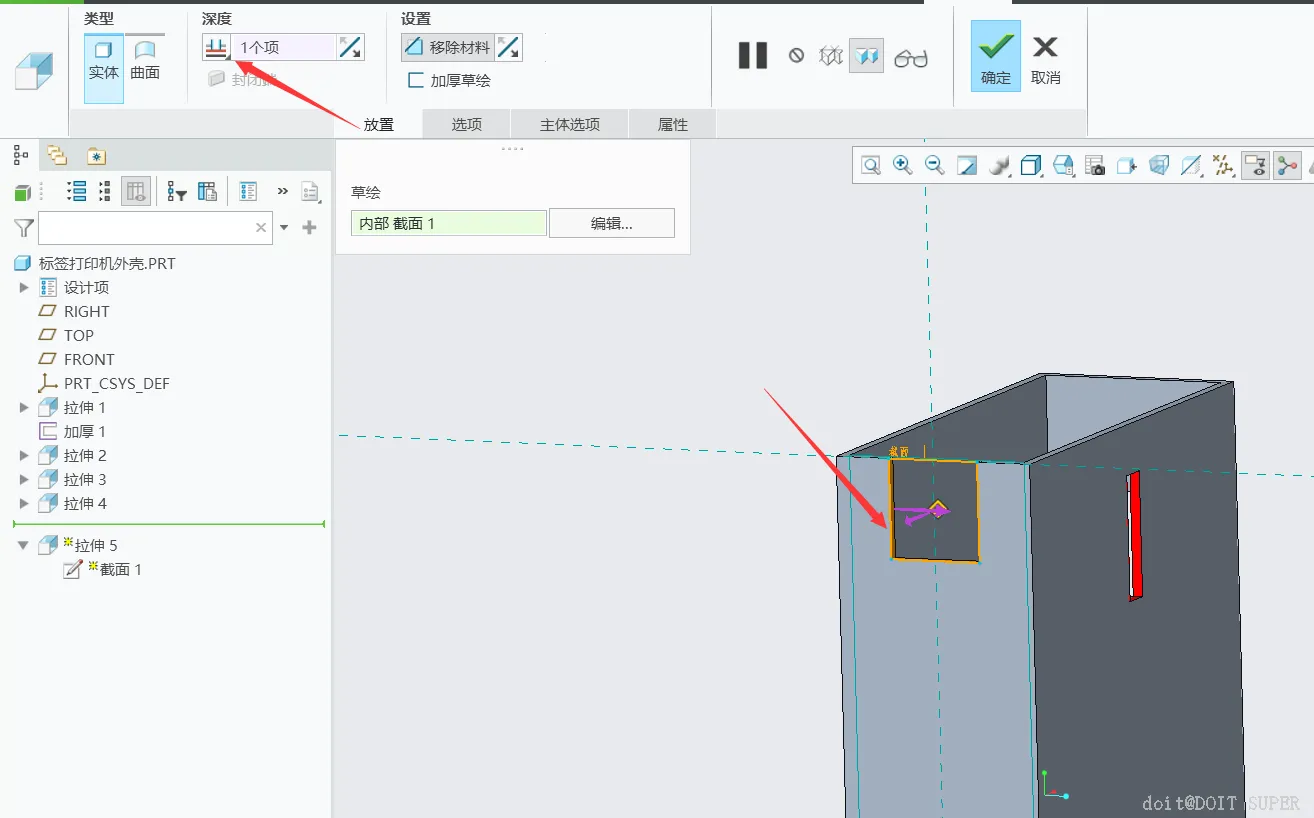

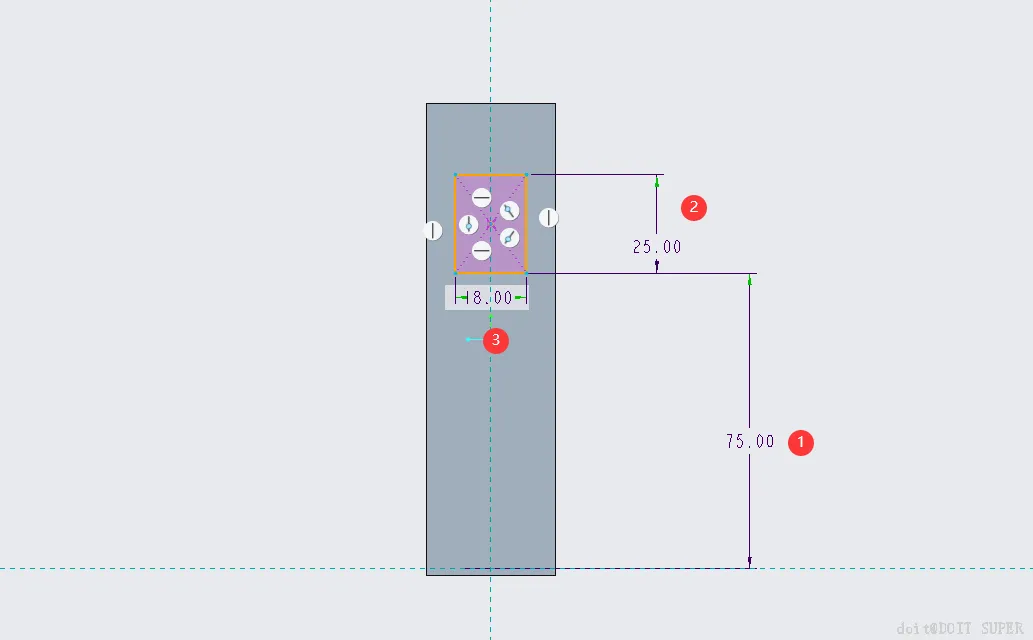

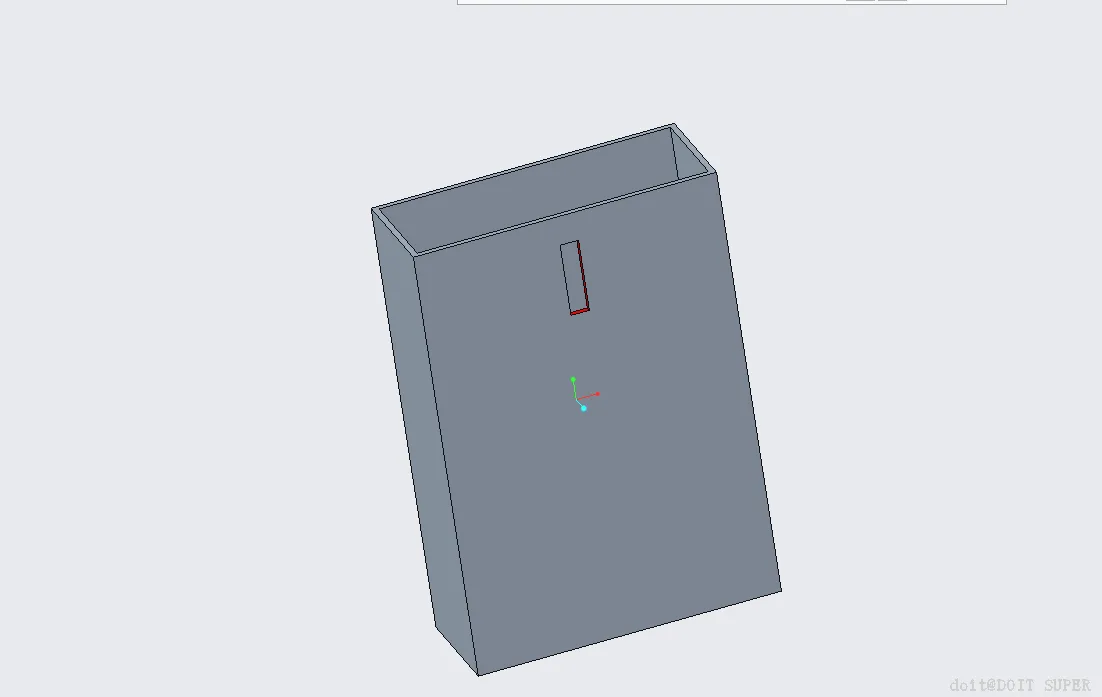

以5图是打开预留可视化窗口位置，目的是能够看清机器里的标签纸的余量。

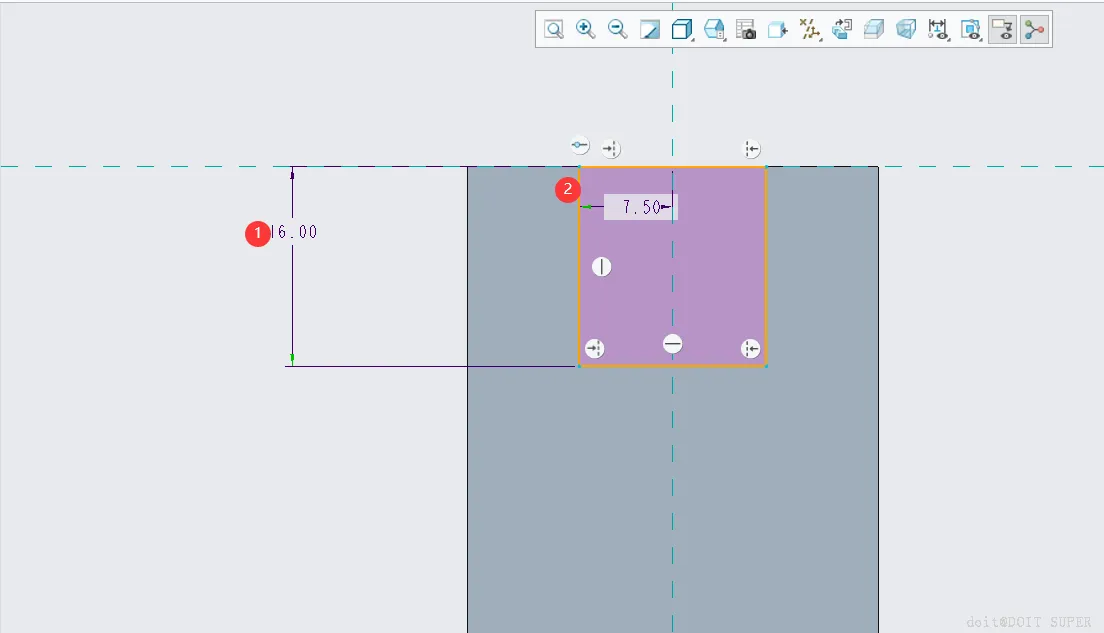

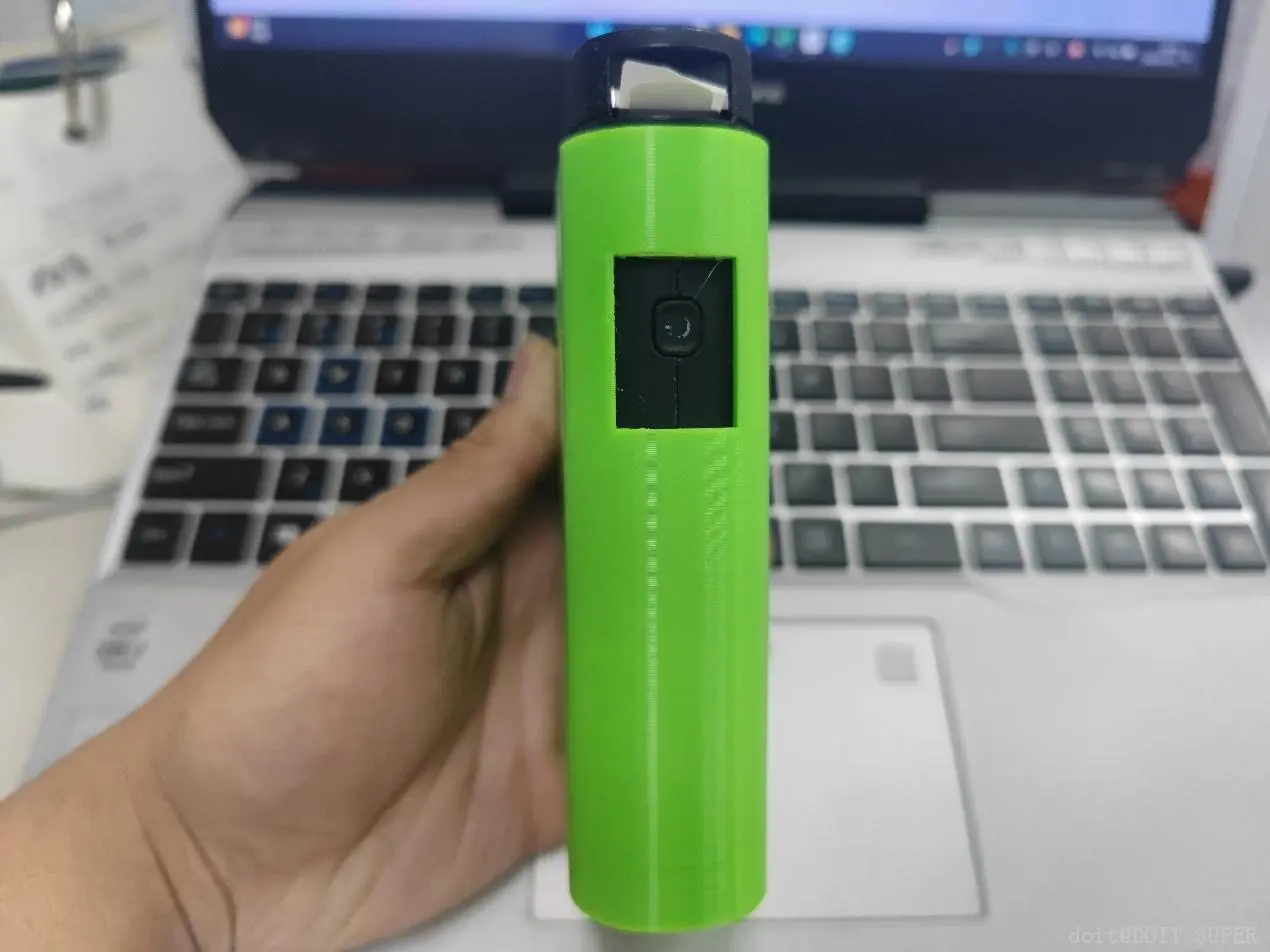

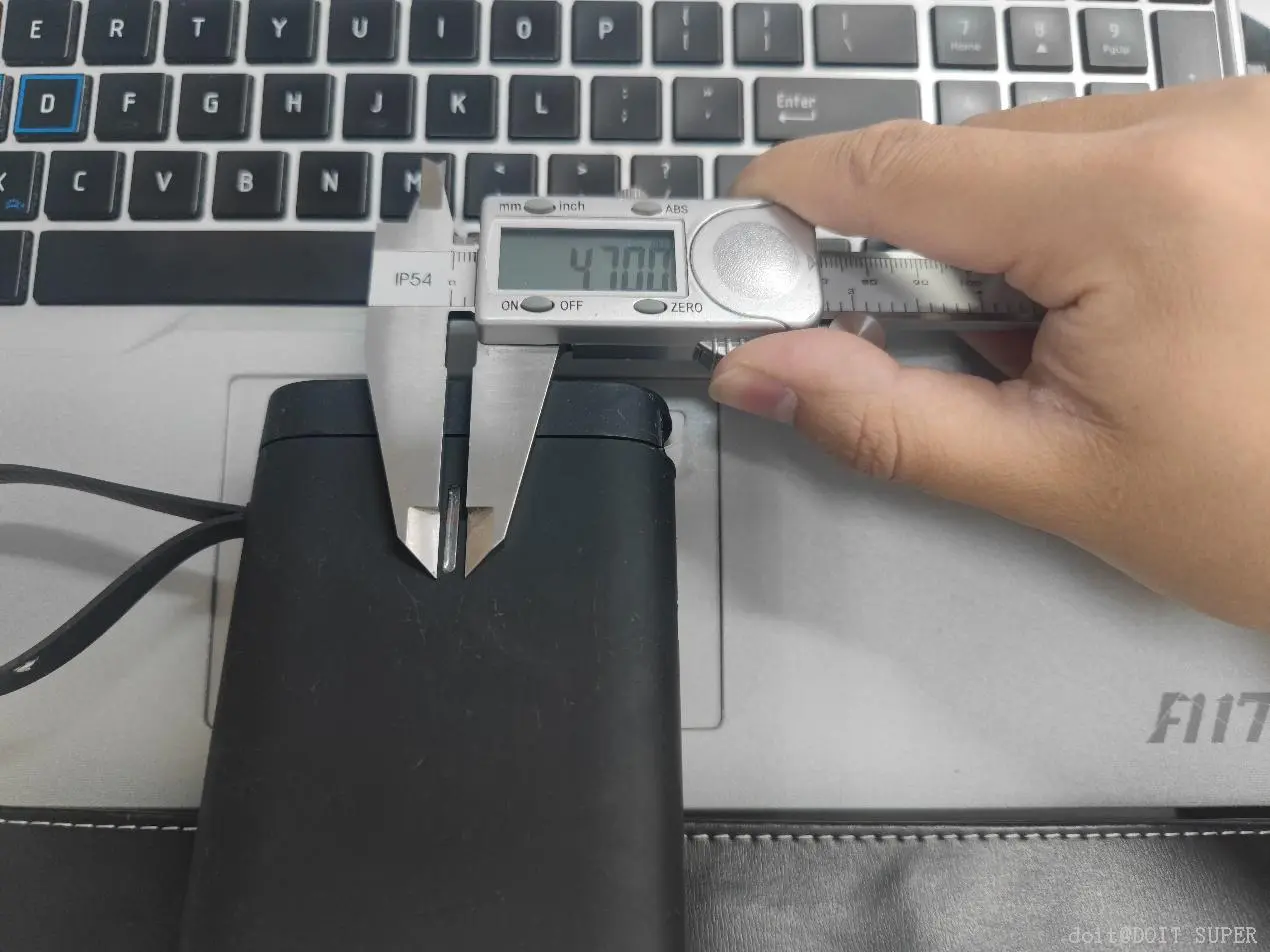

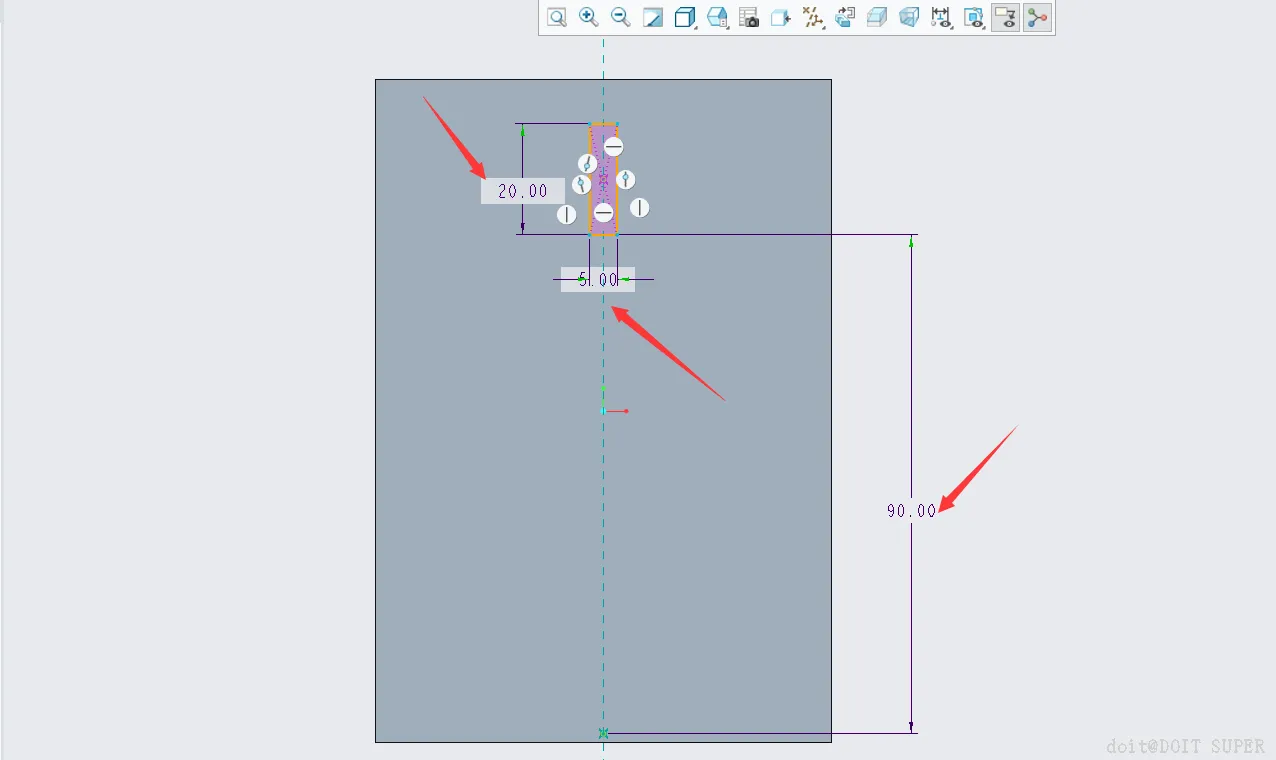

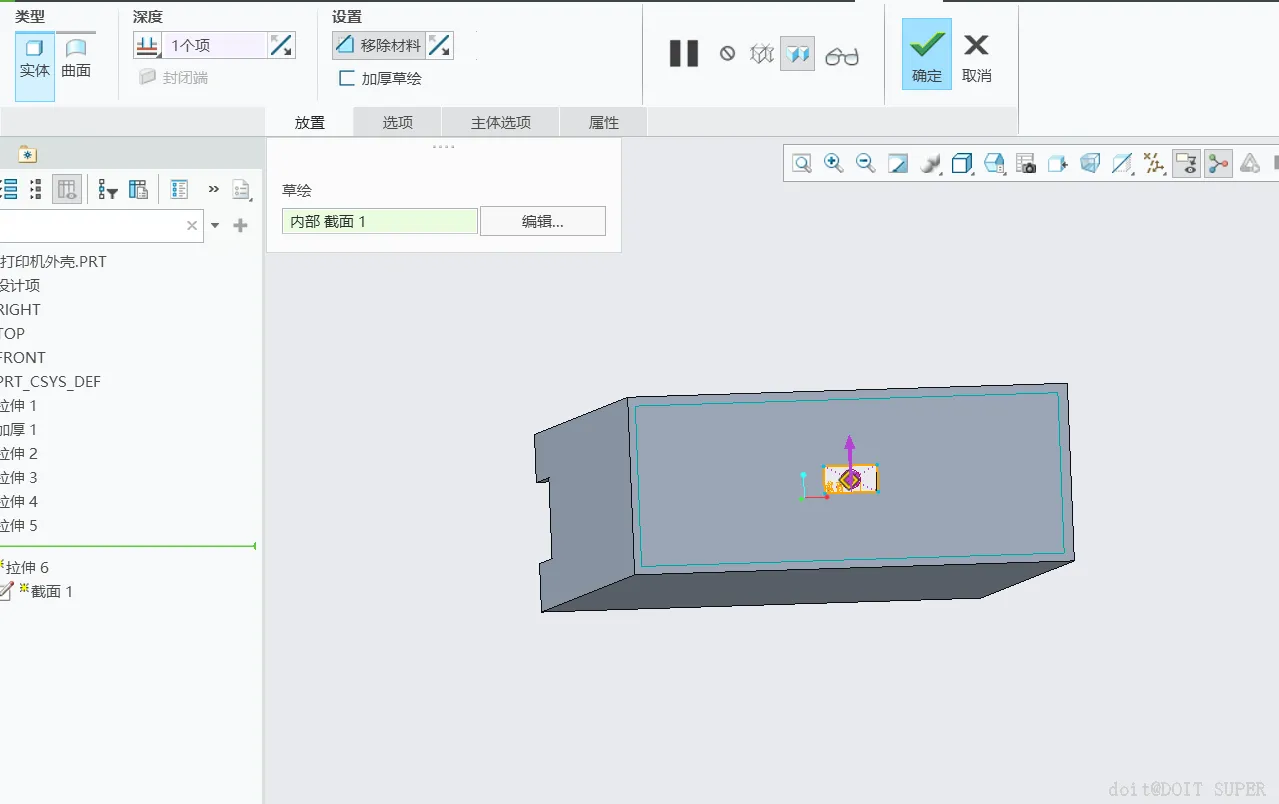

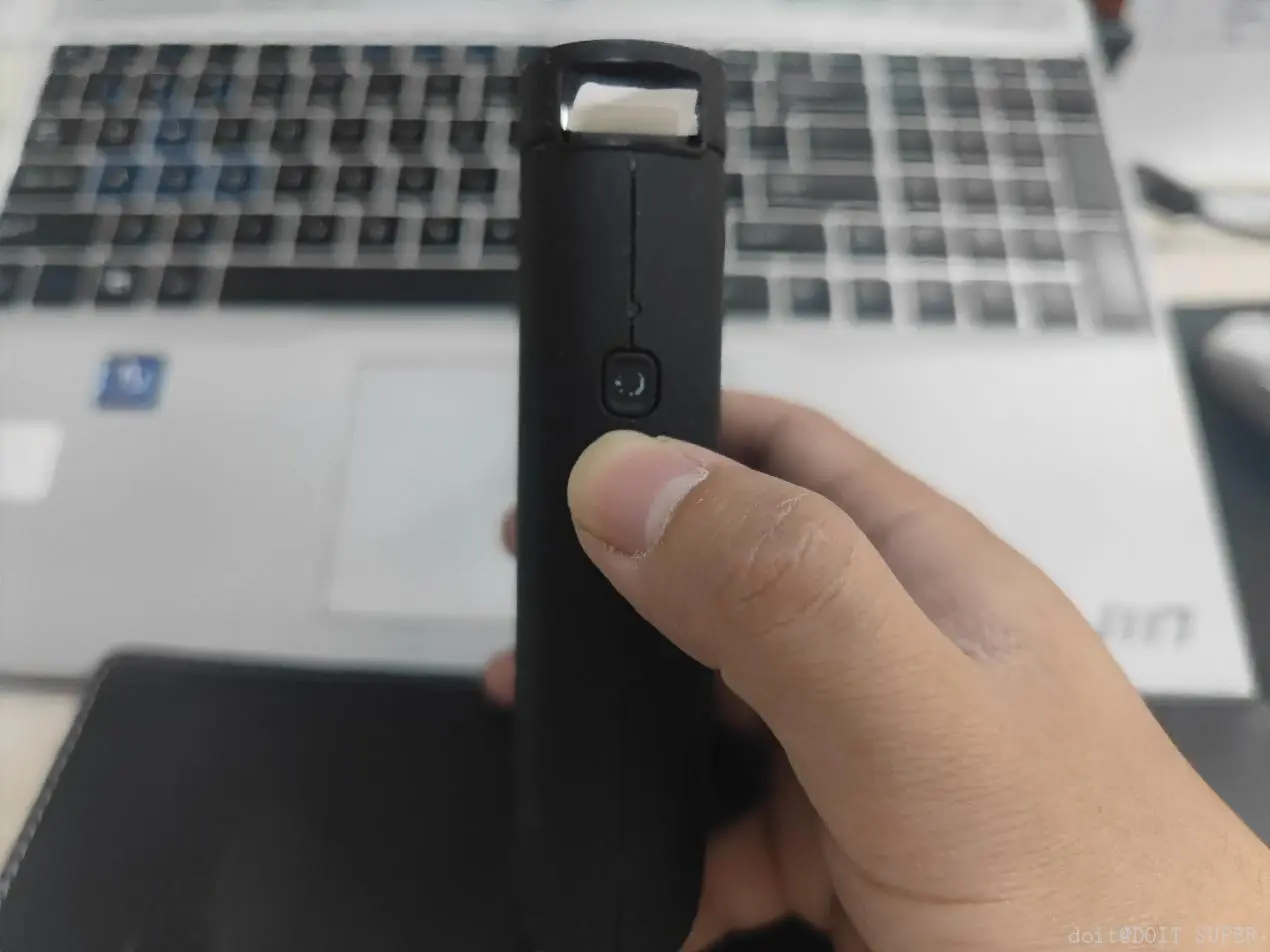

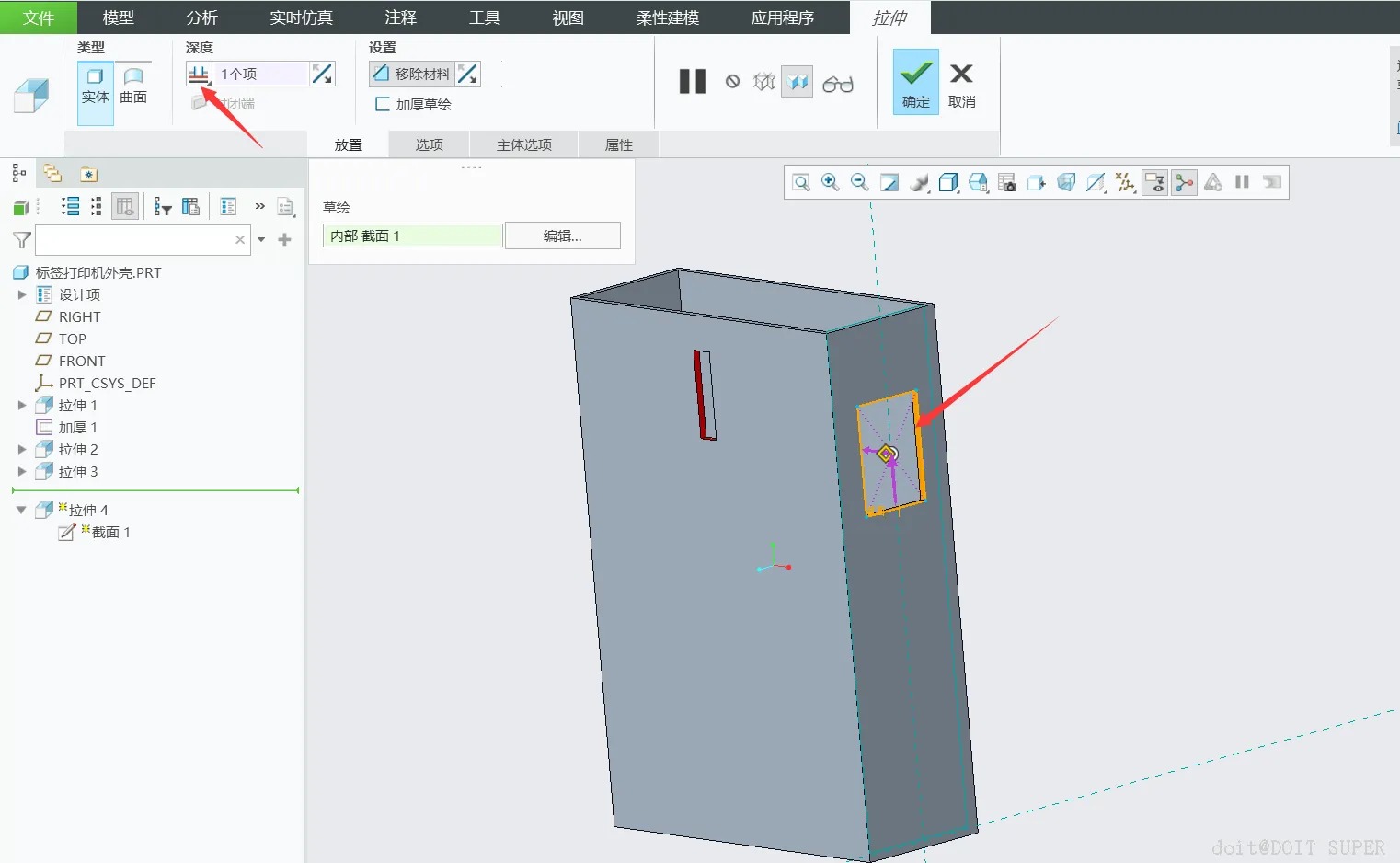

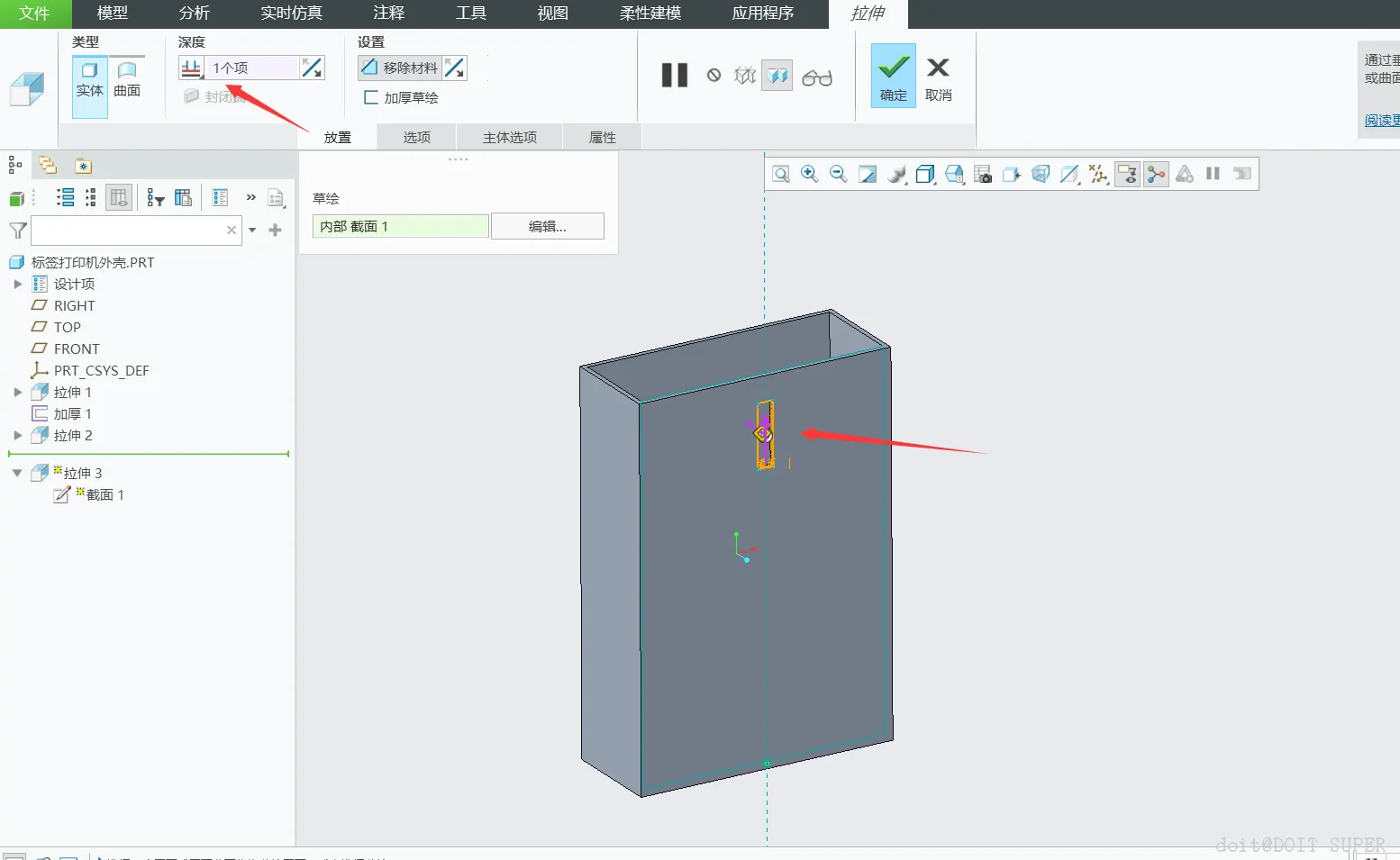

此步骤目的在于，在电源开关键处，需要预留较大孔位，这是因为在开关机时，用大拇指的情况较多，所以，请根据自己的使用习惯，留出合适的孔位即可。

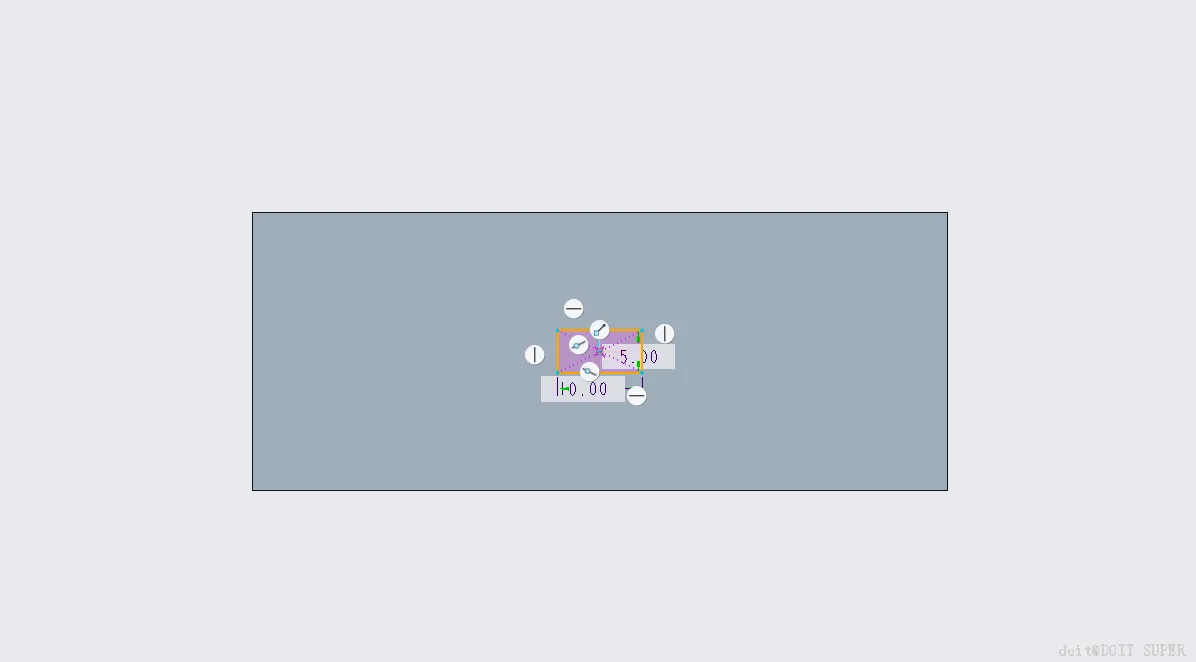

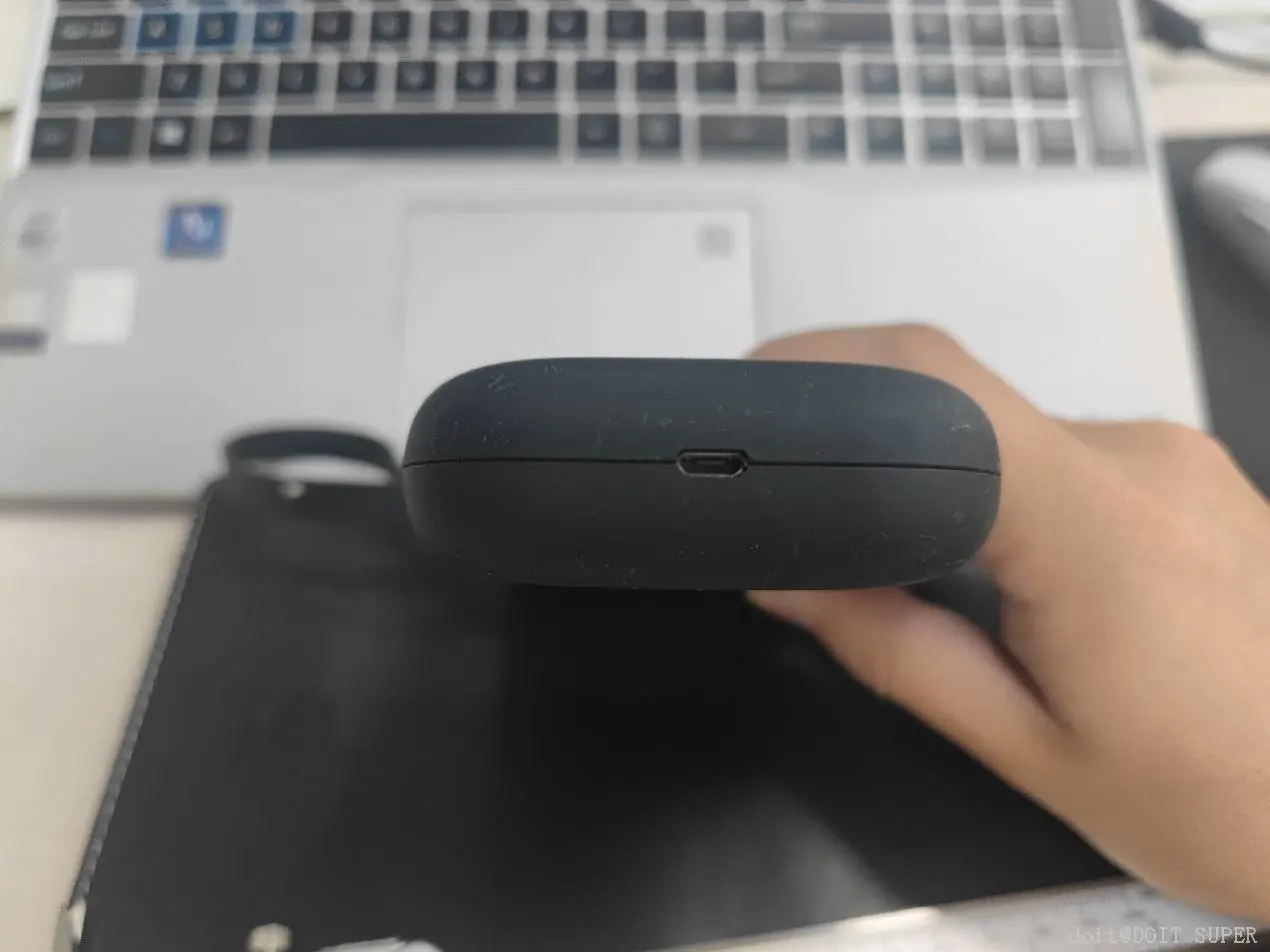

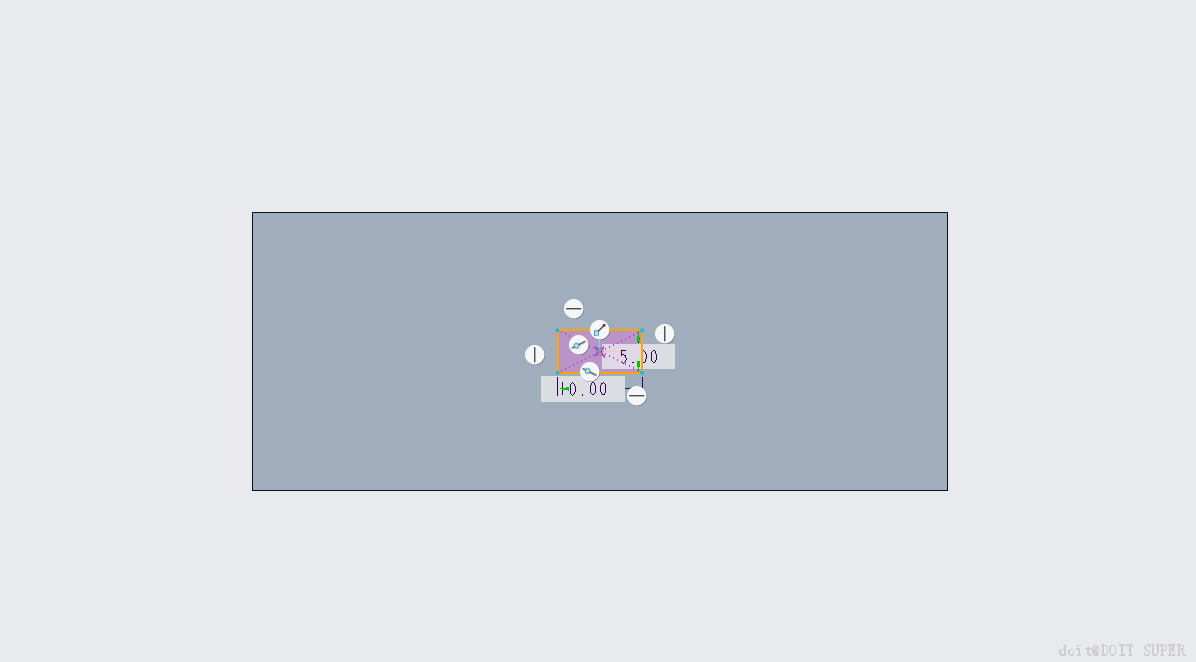

此处预留尺寸为10*5mm，对于B口已经完全满足使用。

注意，拉伸切除的草绘尺寸能大不能小，需要预留出框量。

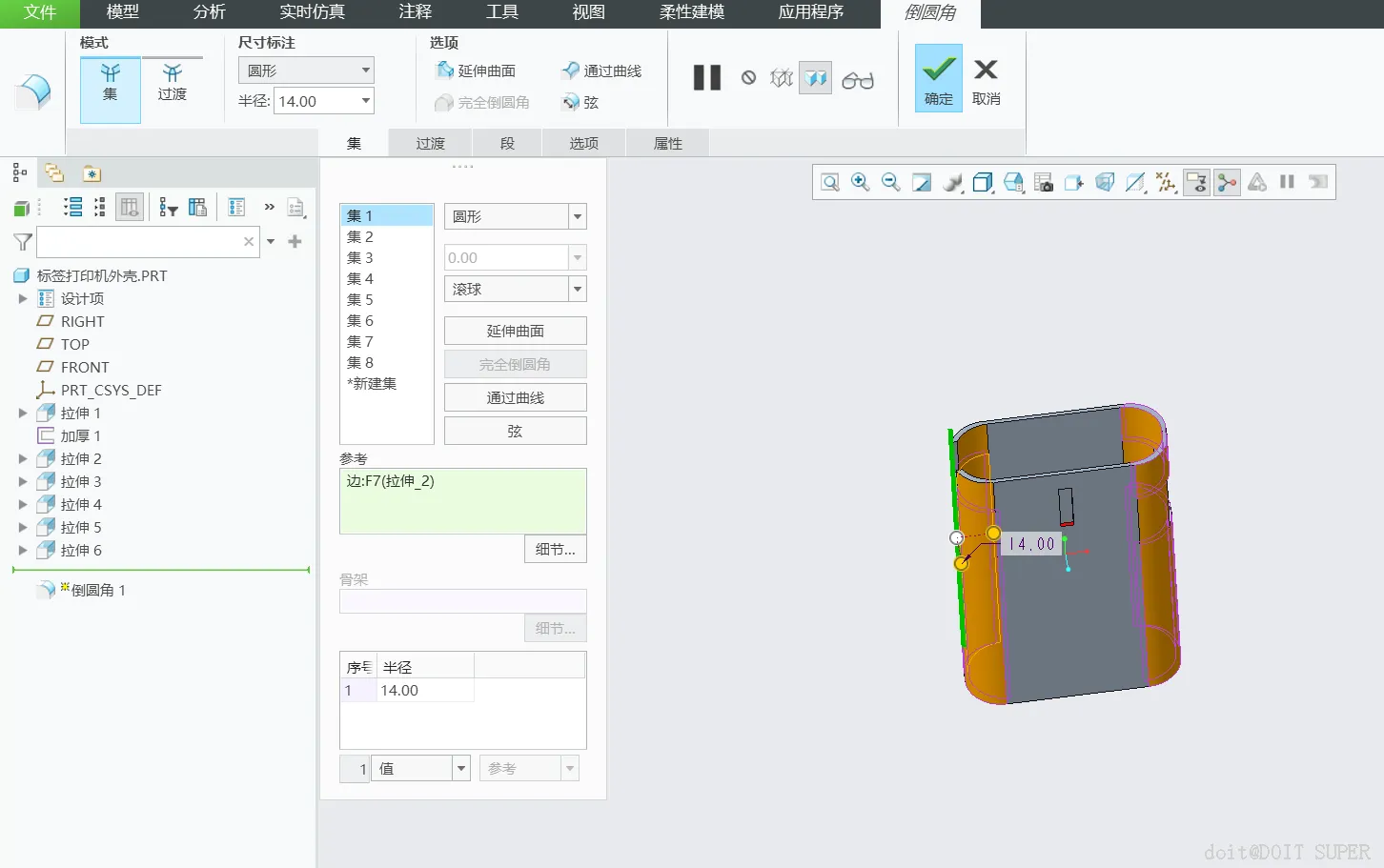

此步骤为倒圆角，目的在于让外壳的内壁更加贴合3D打印件的内部。外部倒圆角同样大小，目的是防止划伤手。此步骤需要打印出来，多次测试。

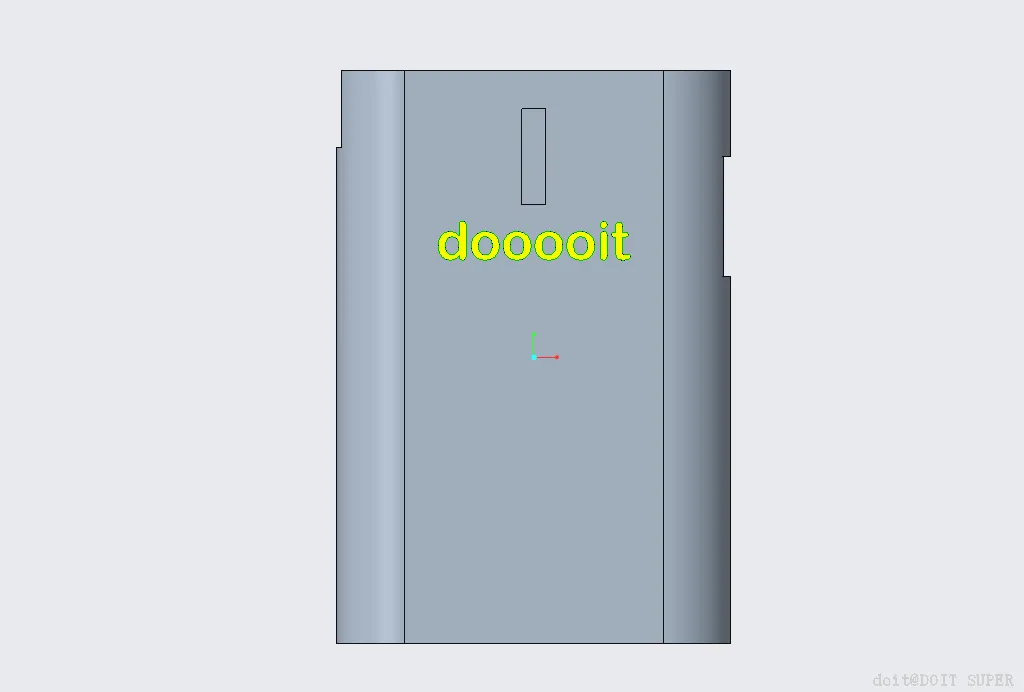

Logo制作。到此步骤，模块的三维建模部分已经完成。大家可以根据自己喜好，拉伸个性化的文字或者字母。

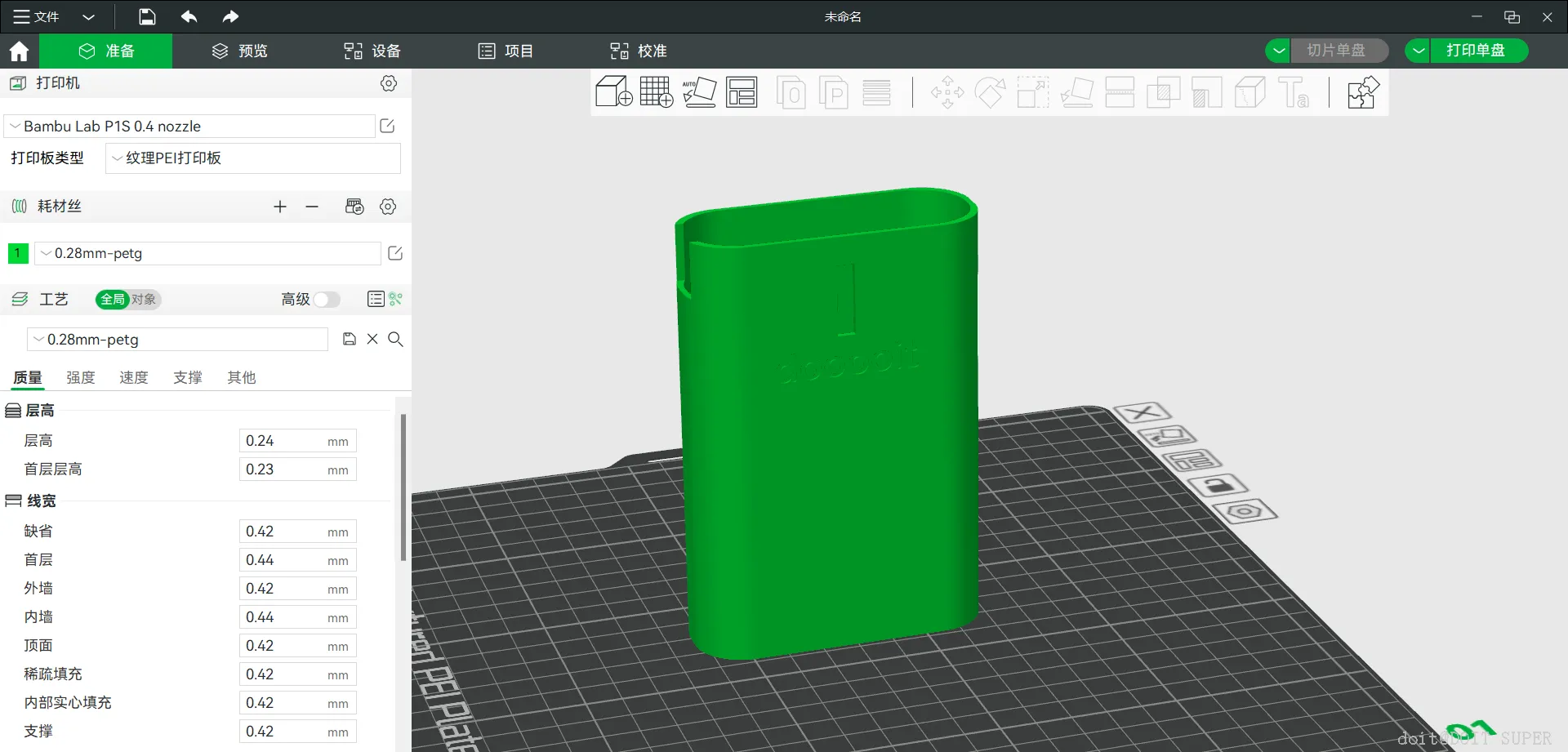

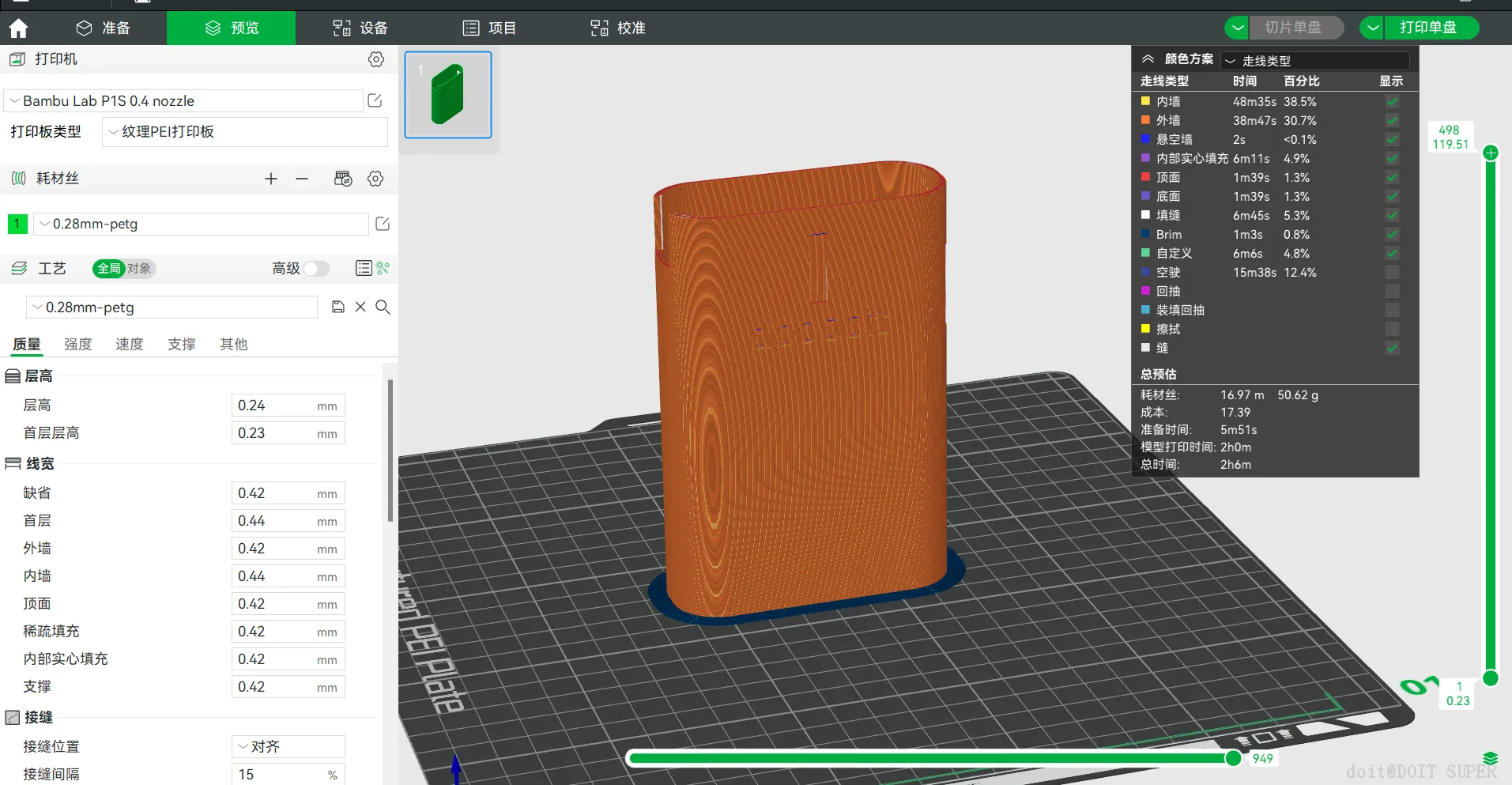

将建模文件另存为stl格式文件，用切片软件（工具表格有说明）打开，切片后3D打印即可。

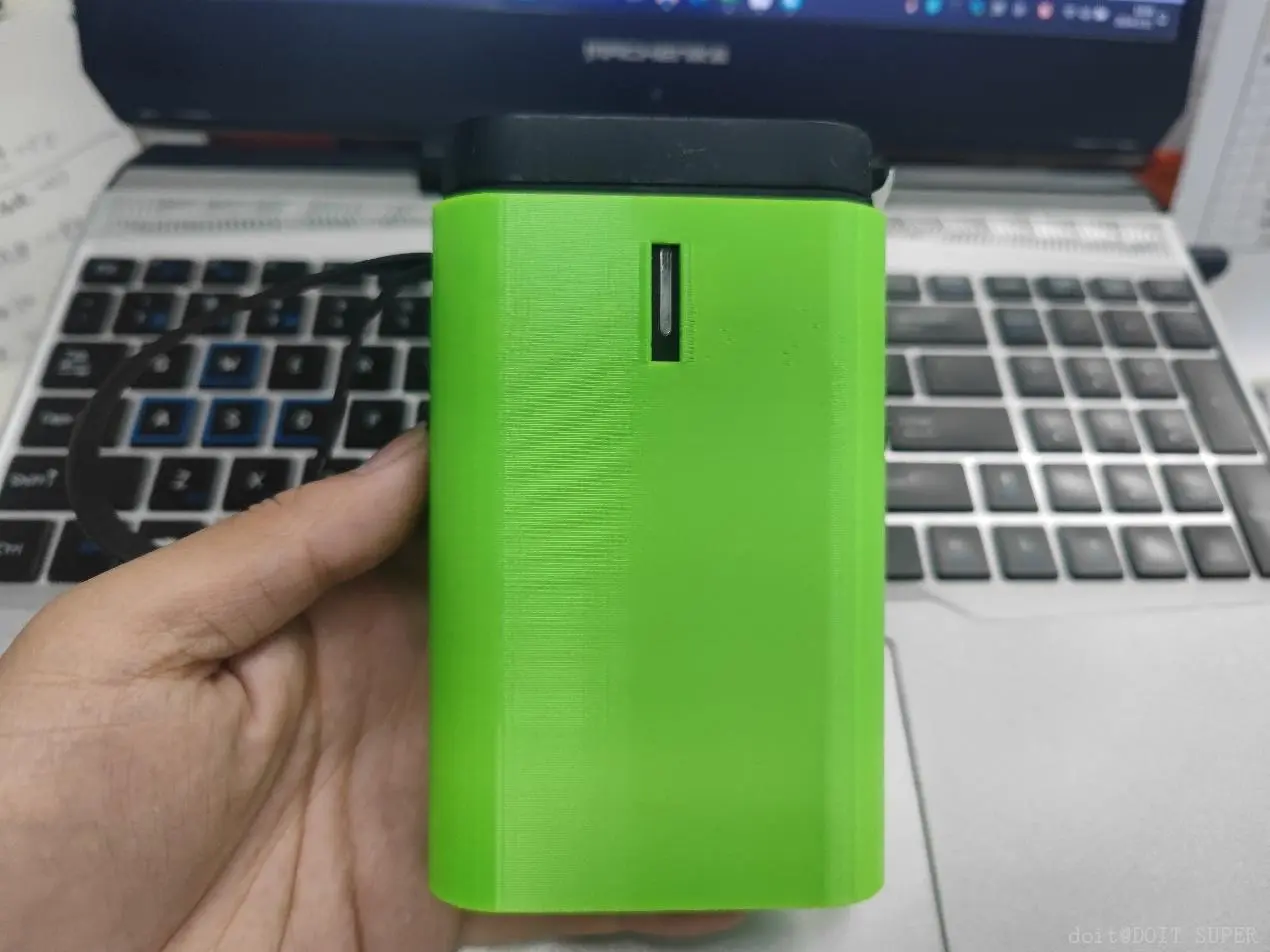

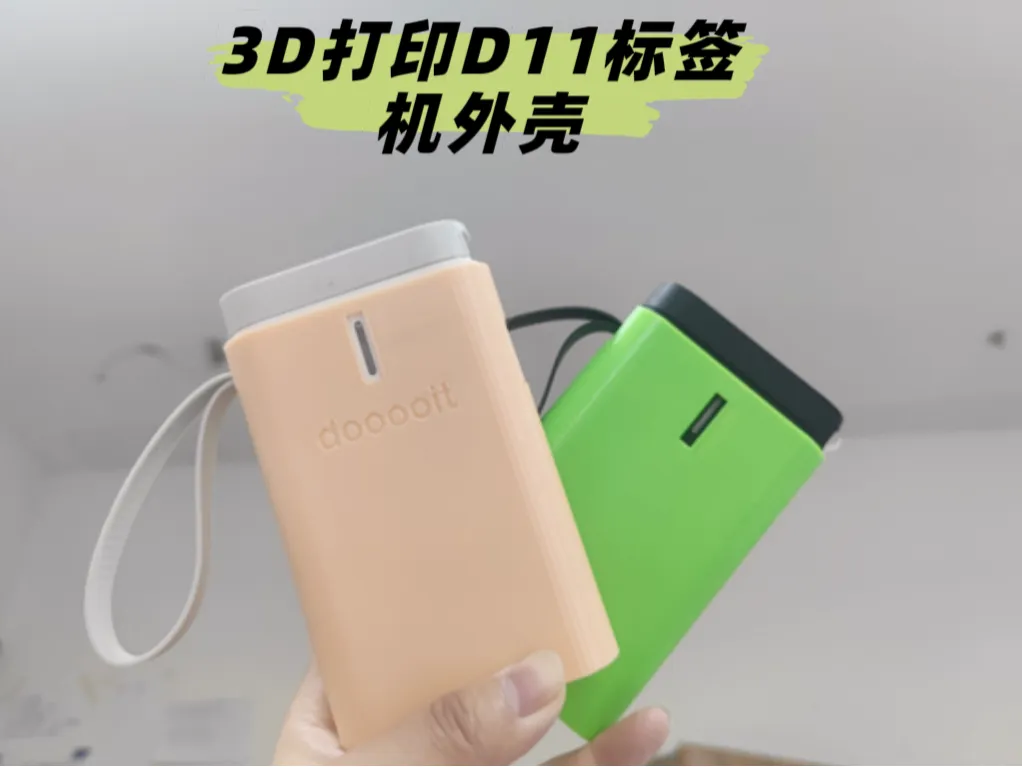

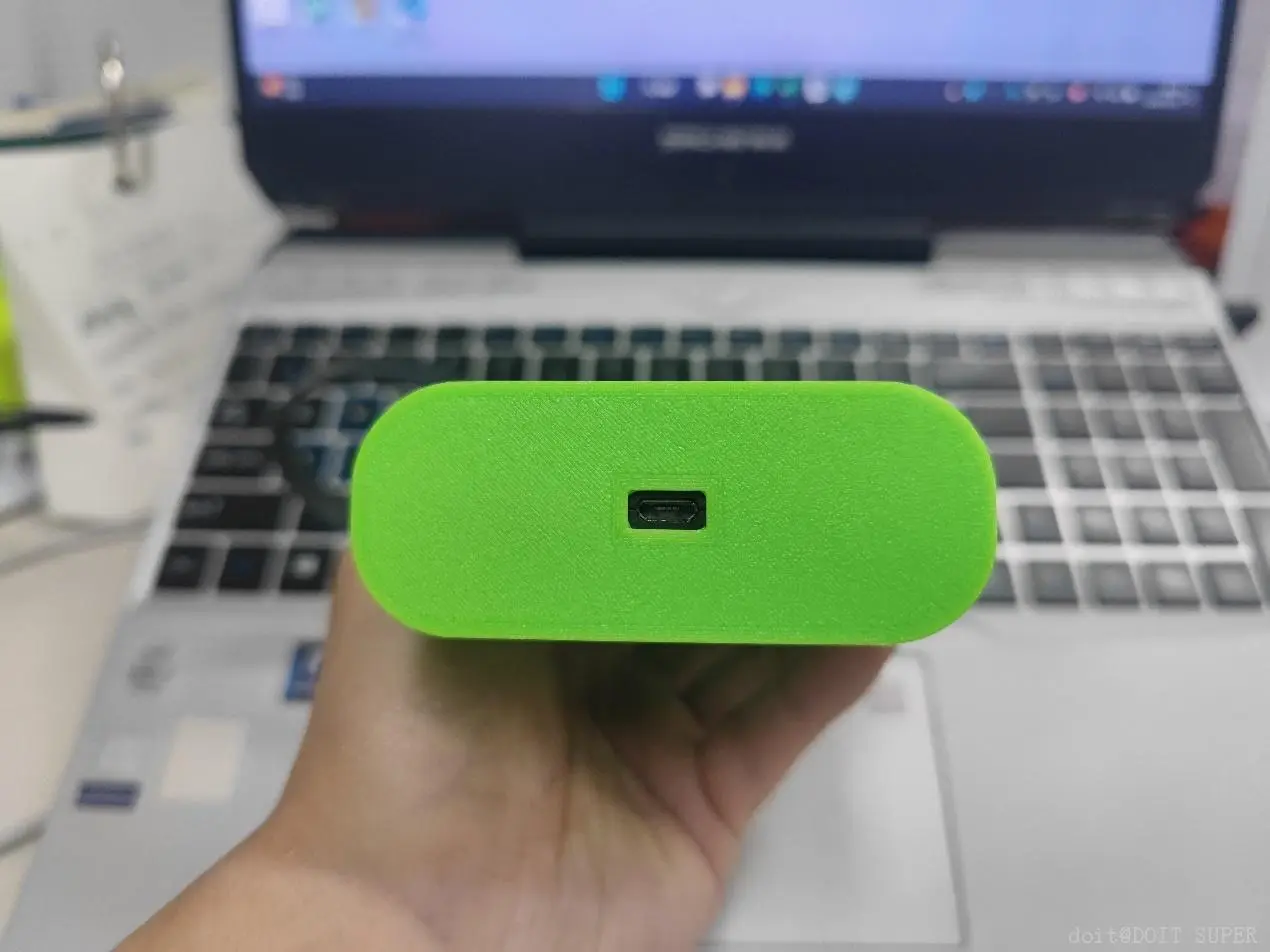

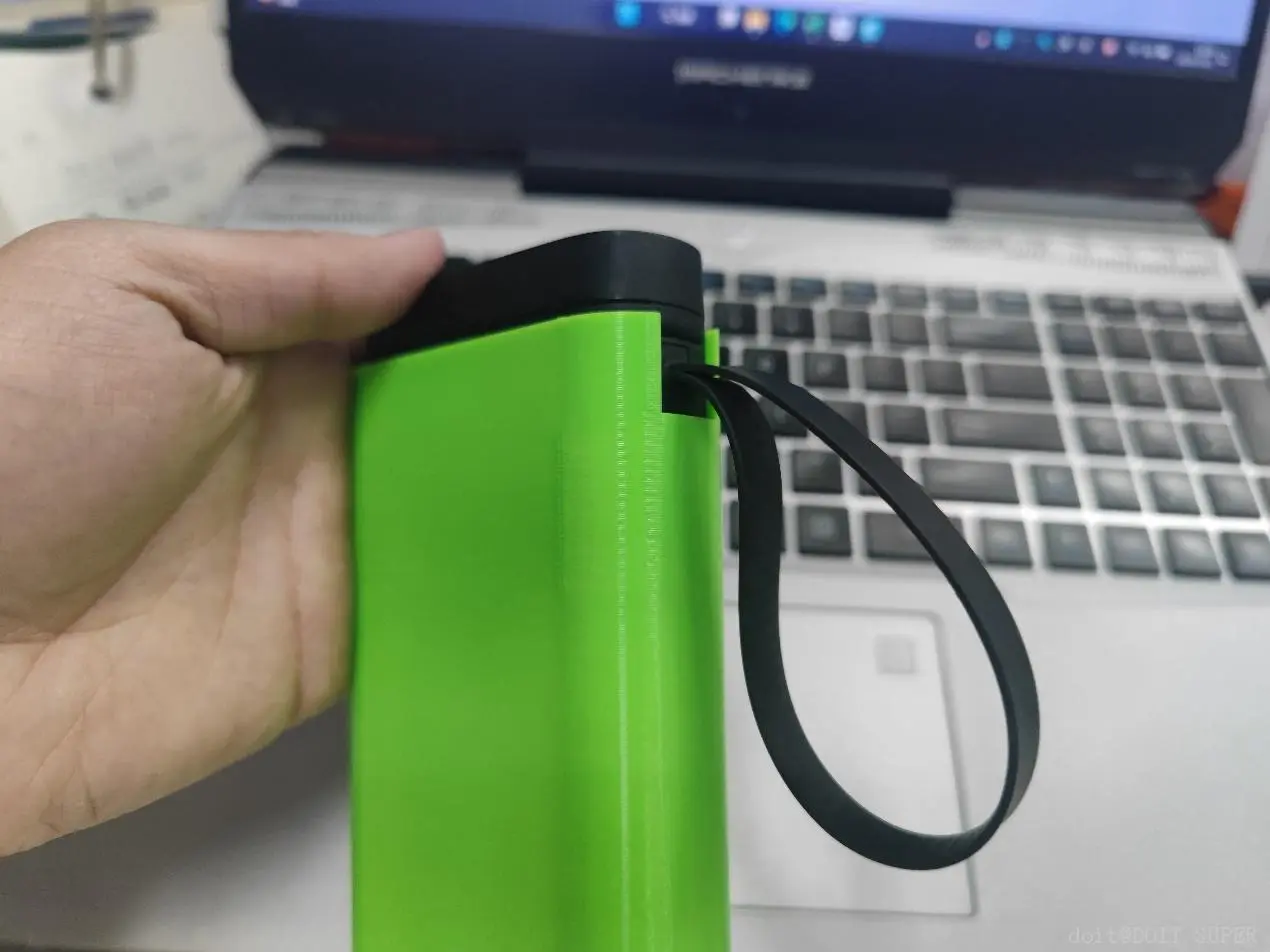

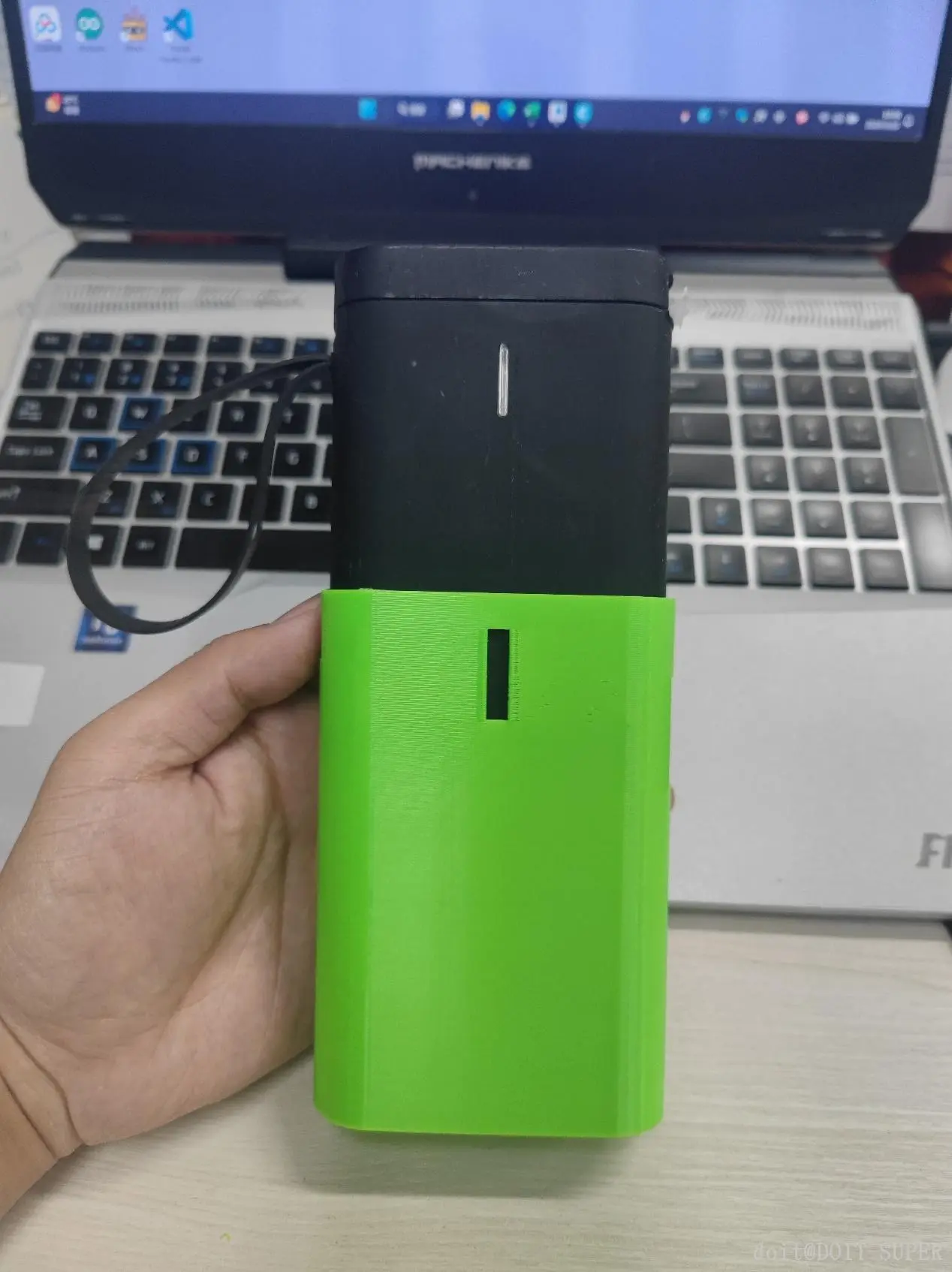

给标签机装上3D打印外壳，如果发现配合比较紧，属于正常现象，需要用倒角笔先去除杂质部位多余的拉丝耗材，再热风枪轻微加热后，趁热套上标签机即可。

期待下次Creo9.0建模学习！
