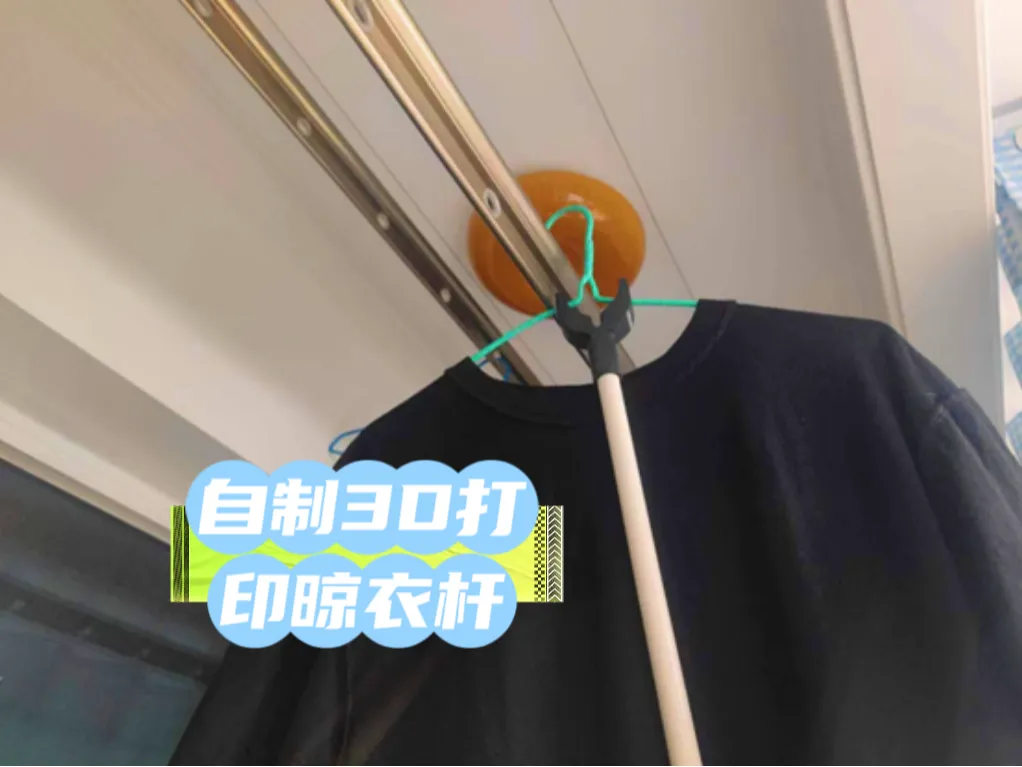

自制3D打印晾衣杆

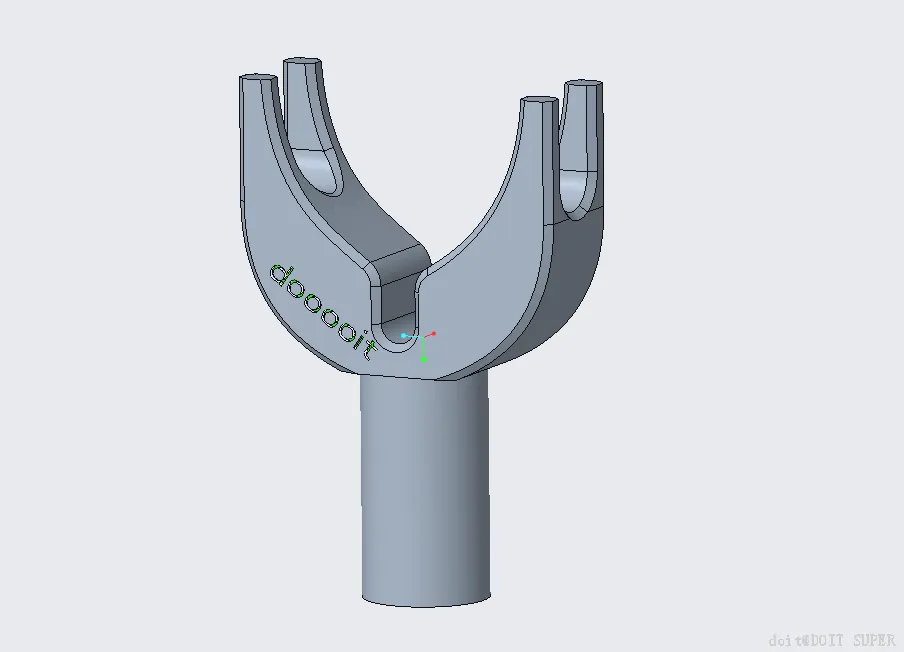

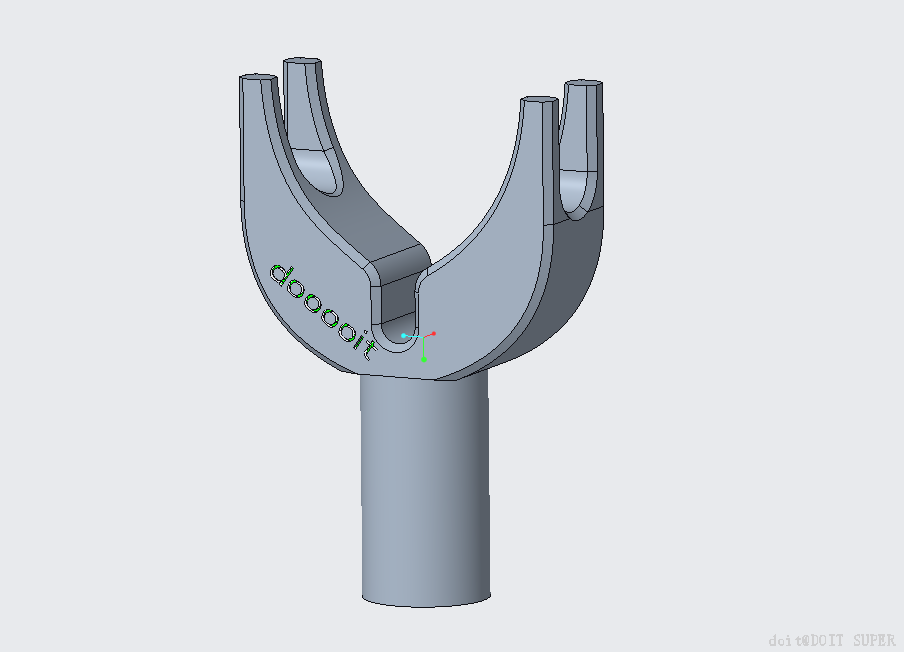

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示，请看下文步骤教程【共分为5个步骤，从步骤2到步骤6】。

实物测量数据以具体实物为准，三维建模为本次分享的学习重心，也可以下载直接3D打印。下载前请注意PVC管径是否一致。

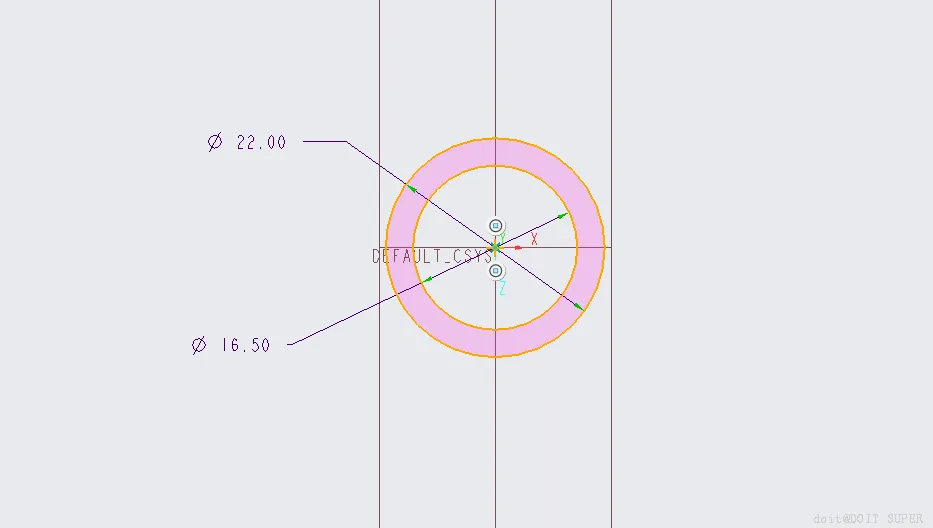

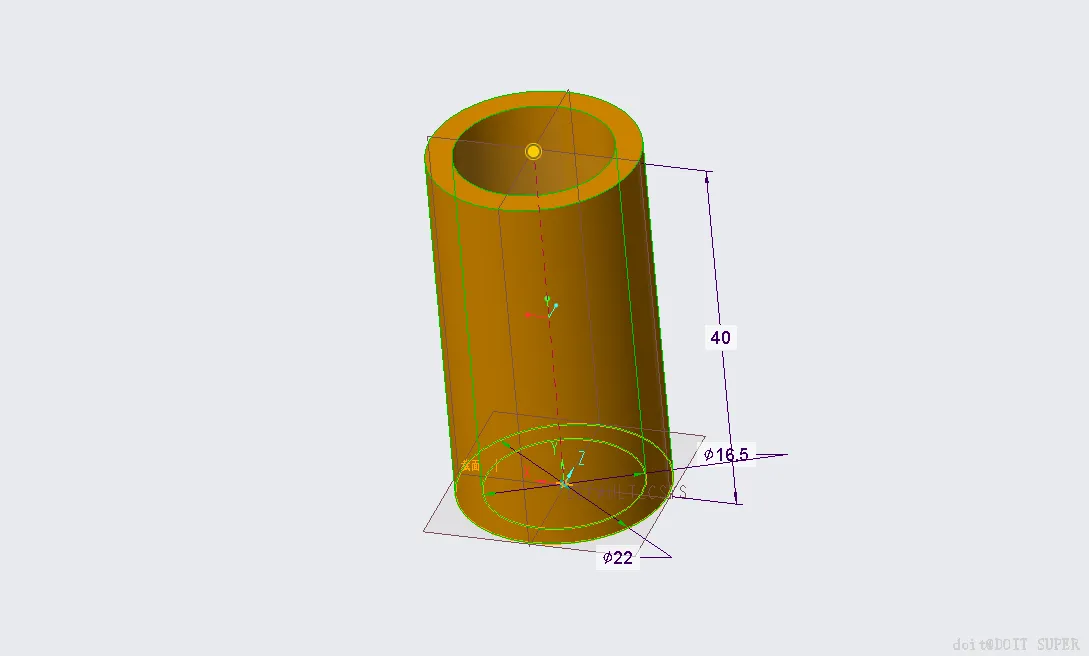

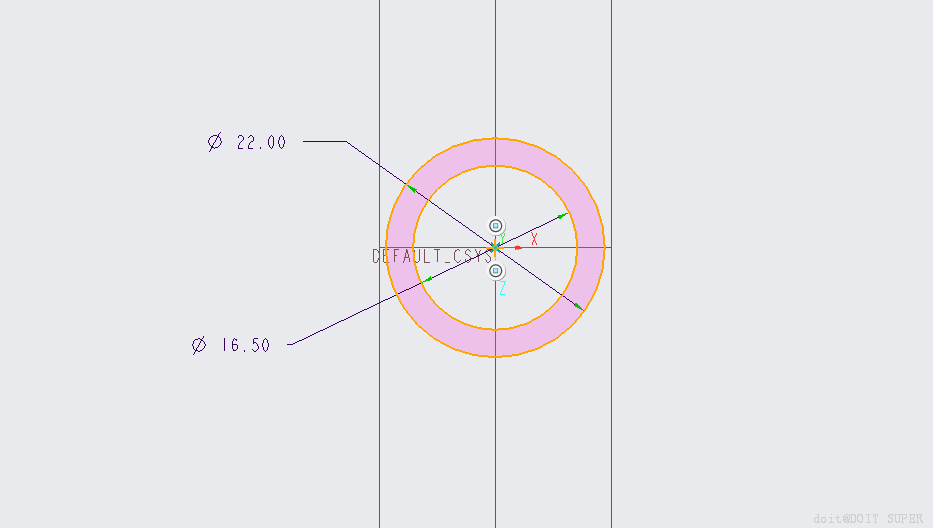

1. 拉伸：根据实测PVC管的外径尺寸，建模圆管的配合部位，此处测量直径为16.3mm，需要留出打印误差，因此建模的实际内尺寸为16.5mm。请参考图1

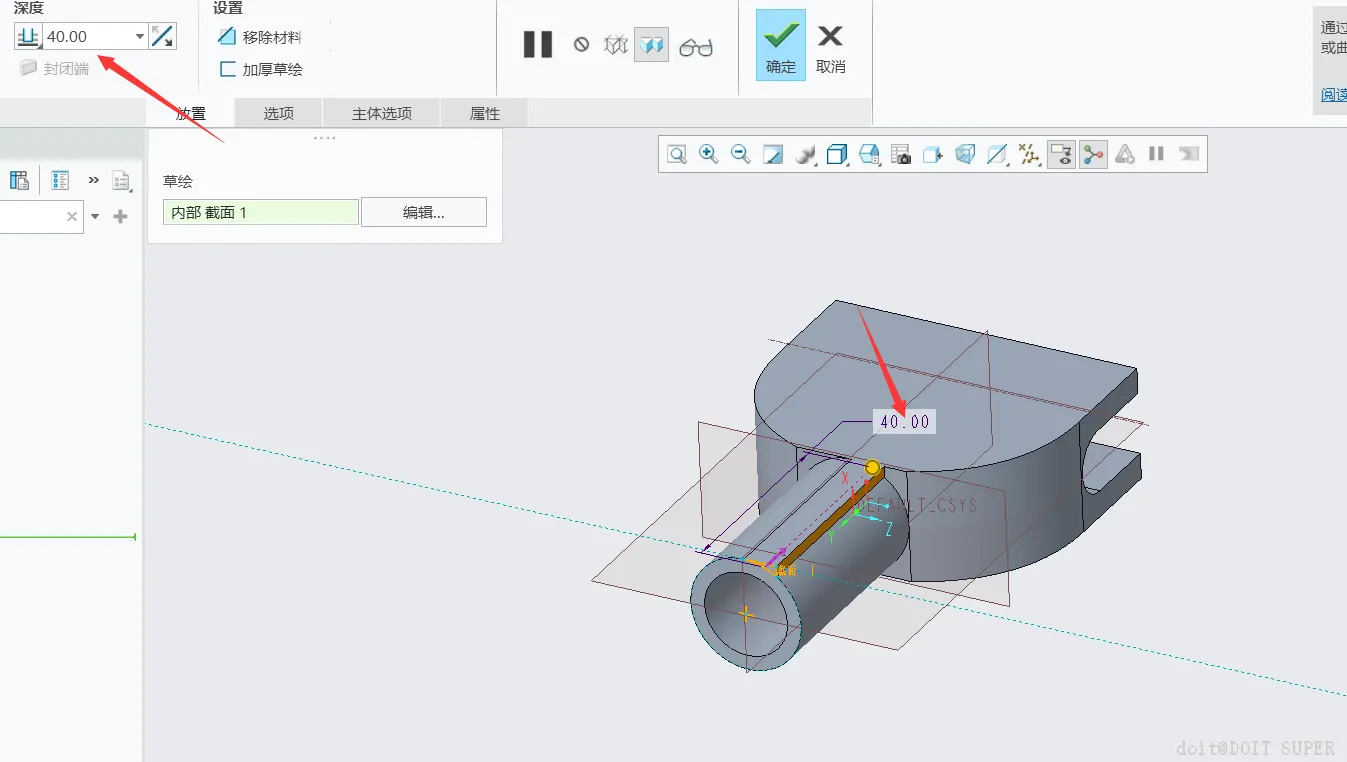

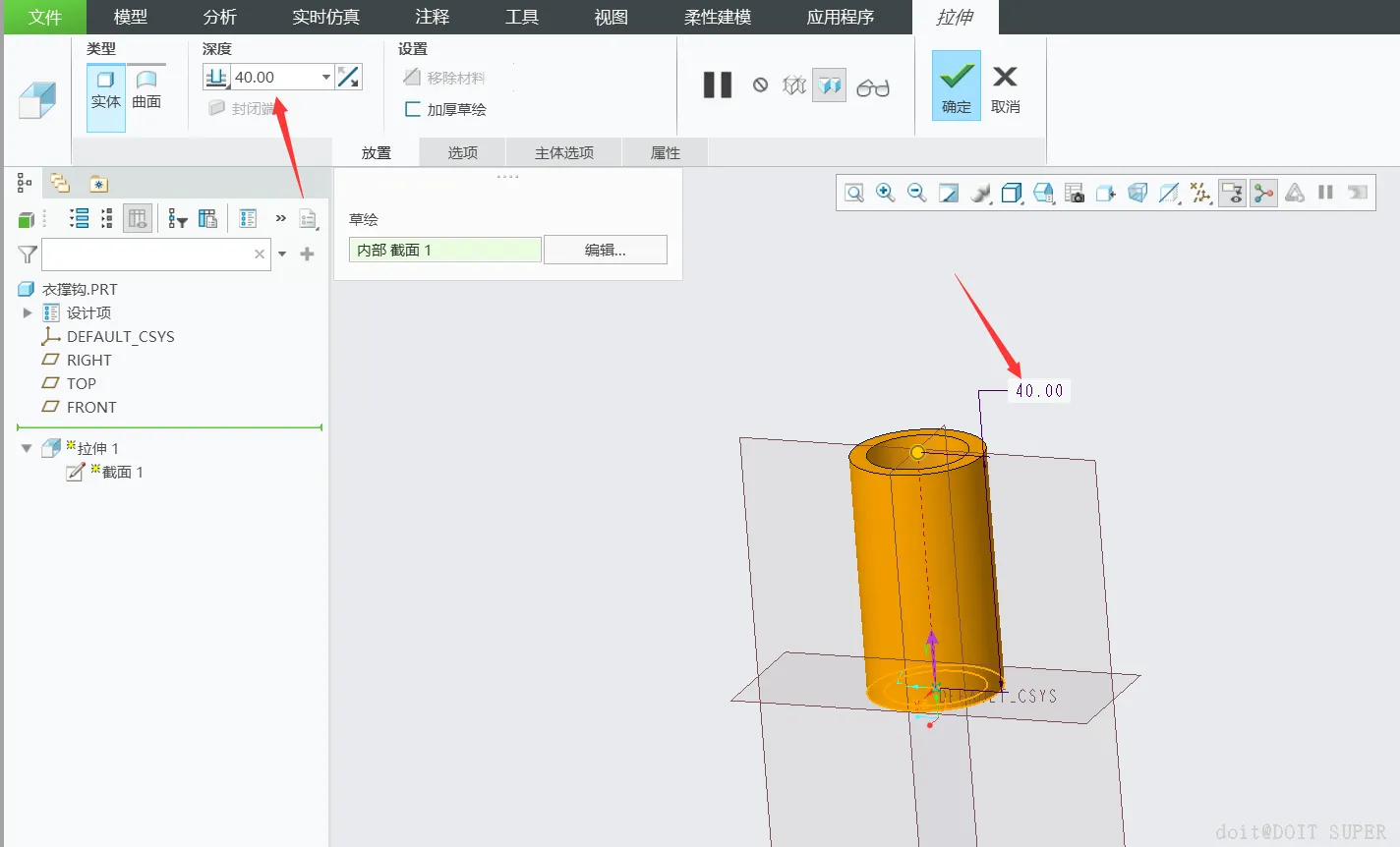

2. 拉伸的高度为40mm，具体请根据自己的实际情况为准。请参考图2

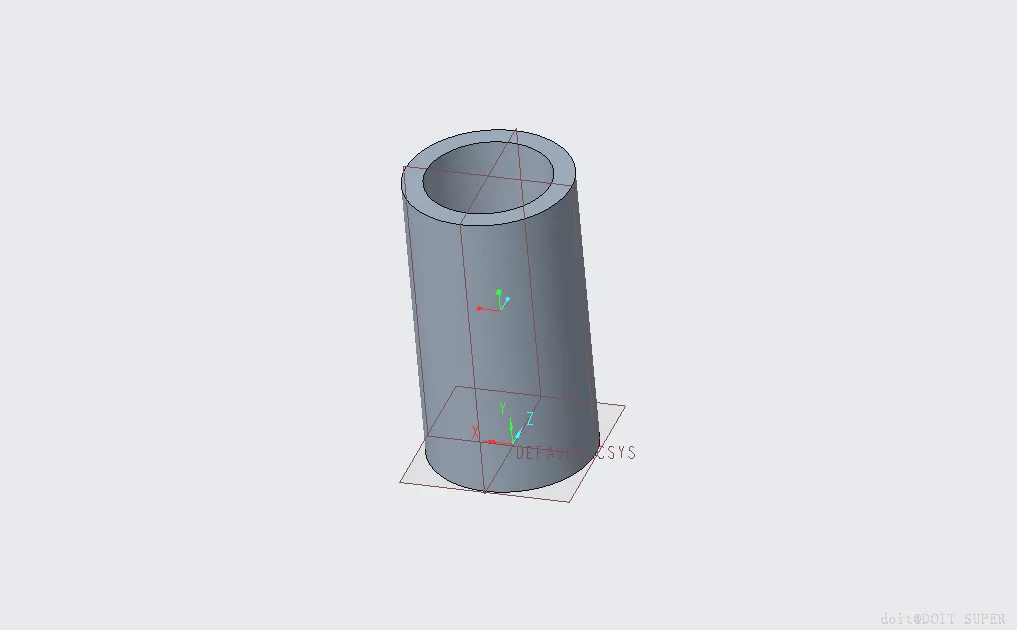

3. 配合部位已经为实体。请参考图3、图4

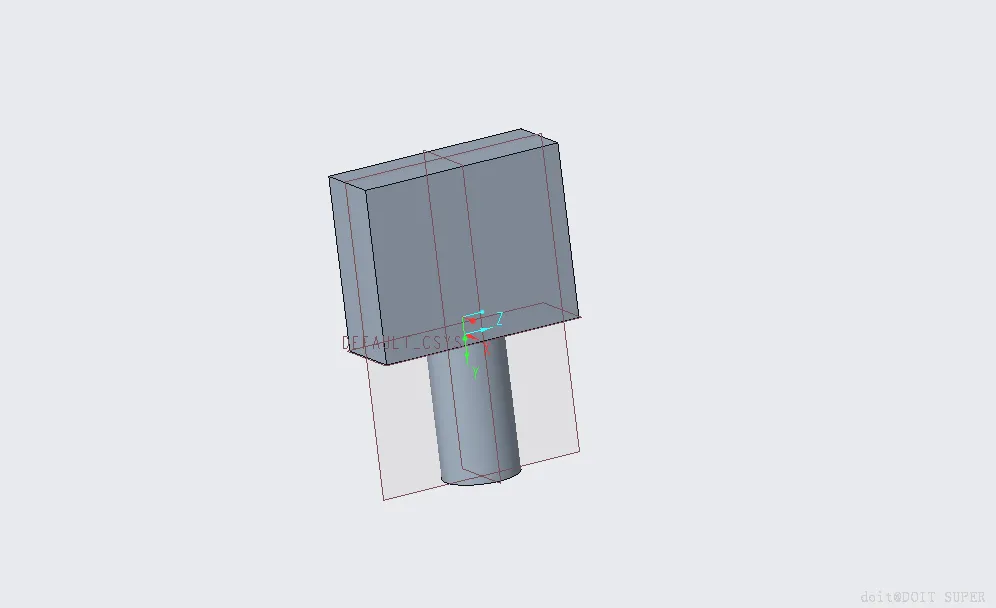

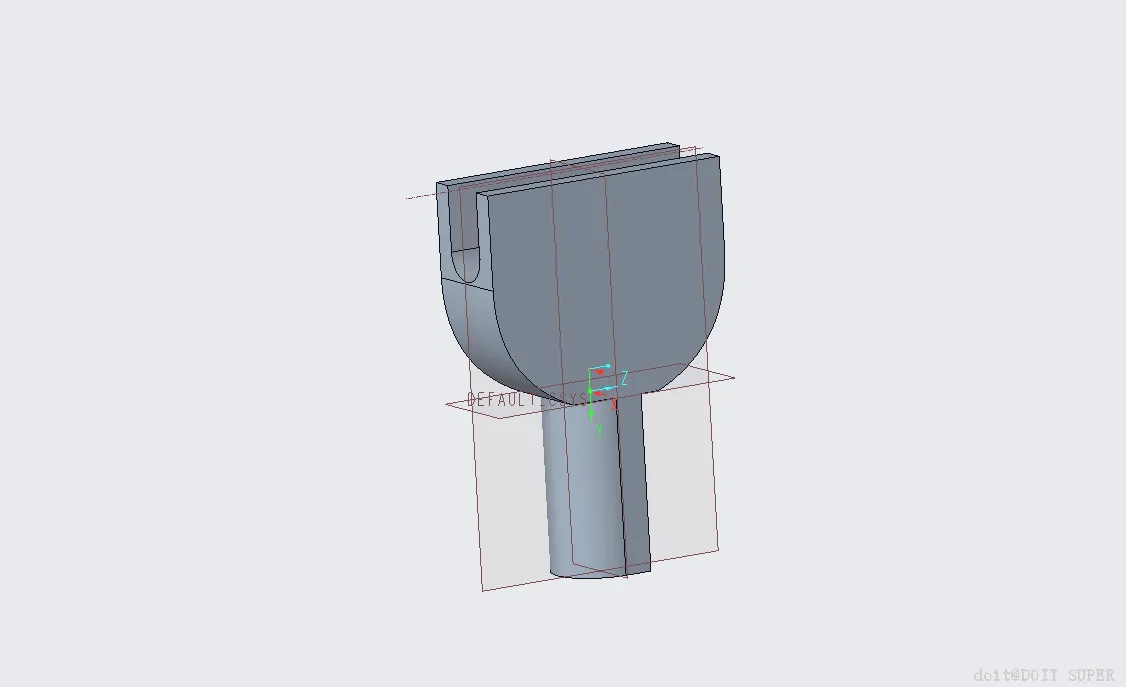

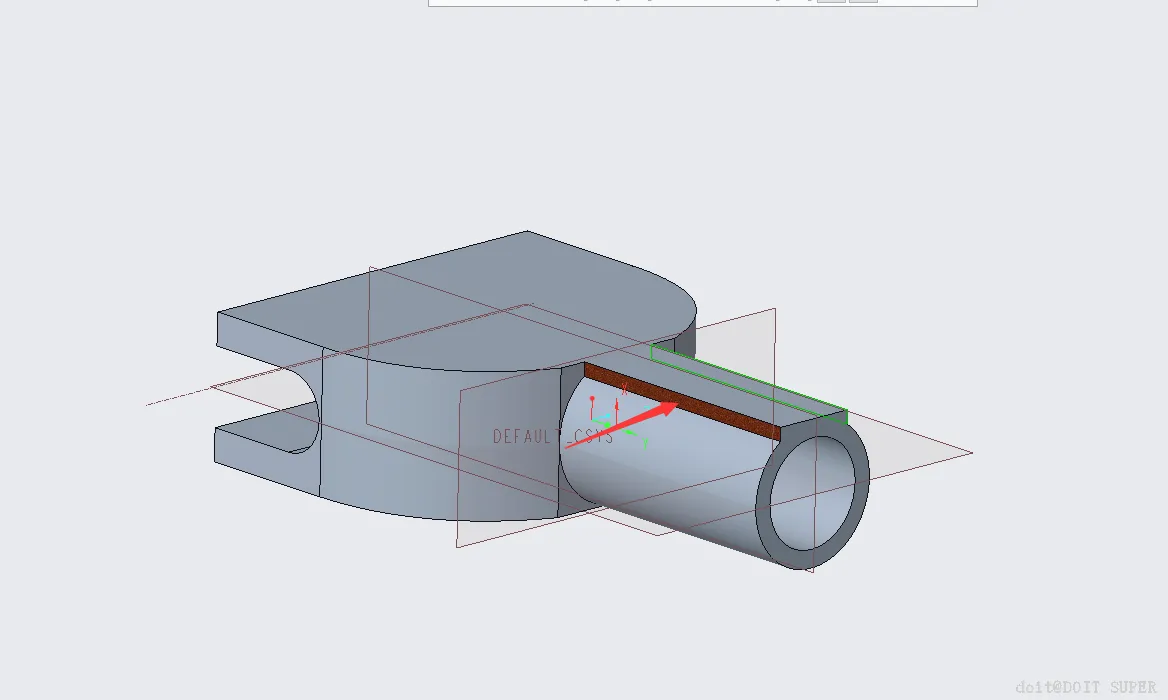

1. 拉伸：首先需要确定大概的外观，拉伸出大概大概得尺寸。请参考图5

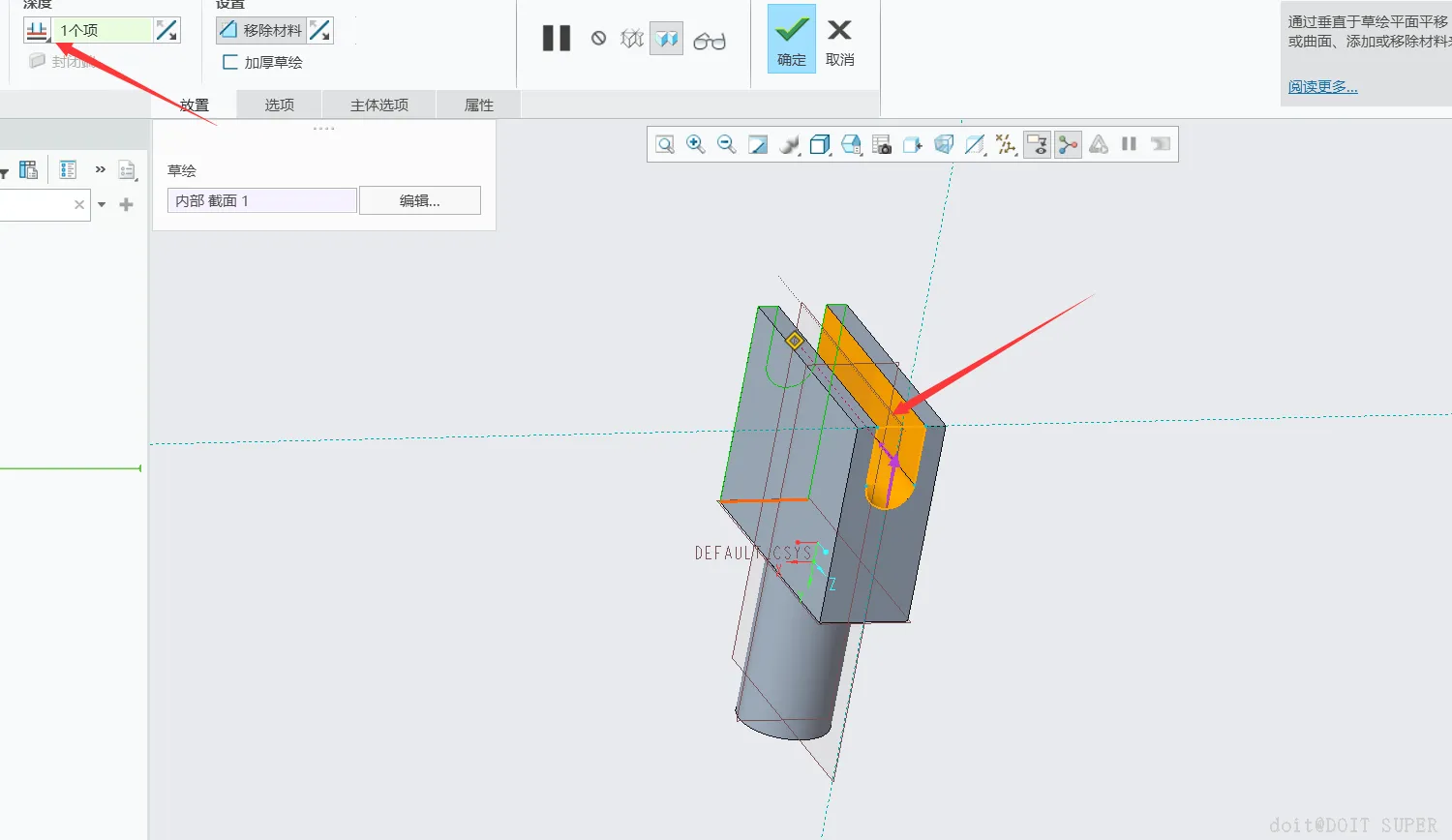

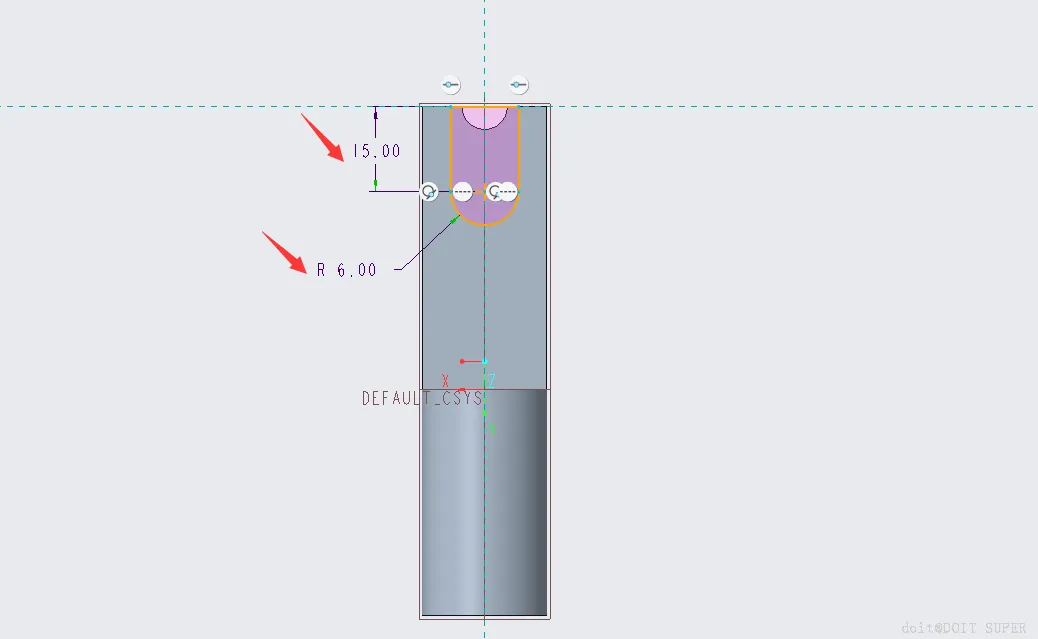

2. 拉伸：切除出卡槽部位，尺寸请参考图7，效果请参考图8

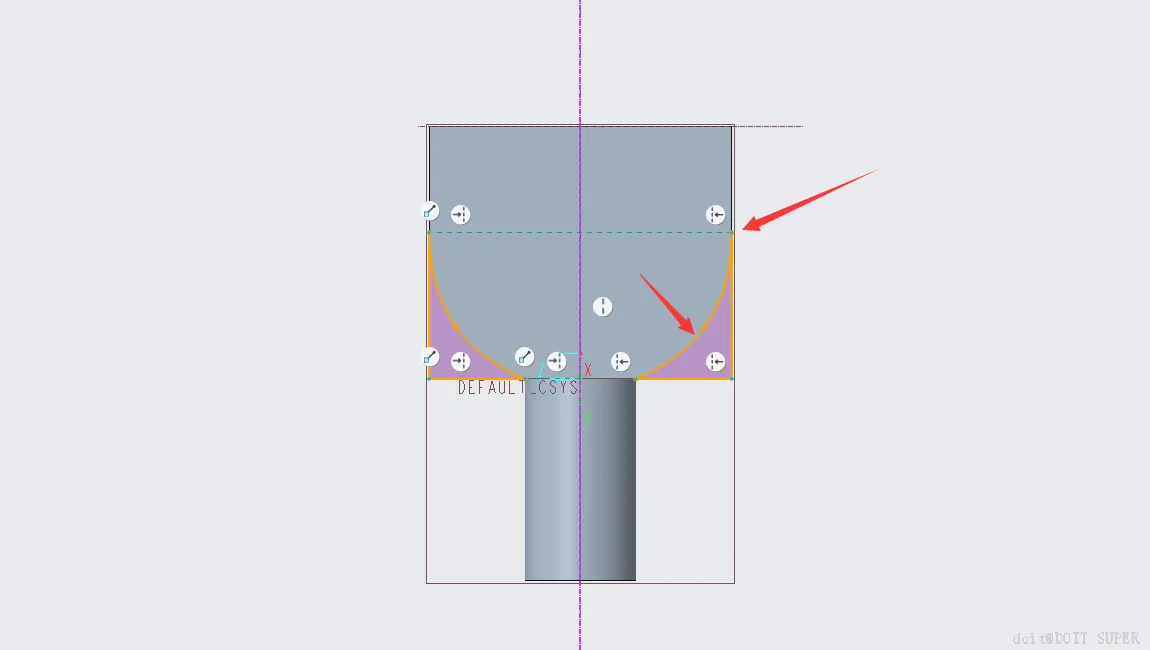

此步骤为切除多余的外观材质，同样采用拉伸命令。尺寸为约束中点。

此步骤目的在于，3D打印时不需要额外的支撑。如果没有此步骤，圆管放置在打印机底板上面，相交为一条直线，因此打印时不稳定，喷嘴容易碰到实物导致打印失败。

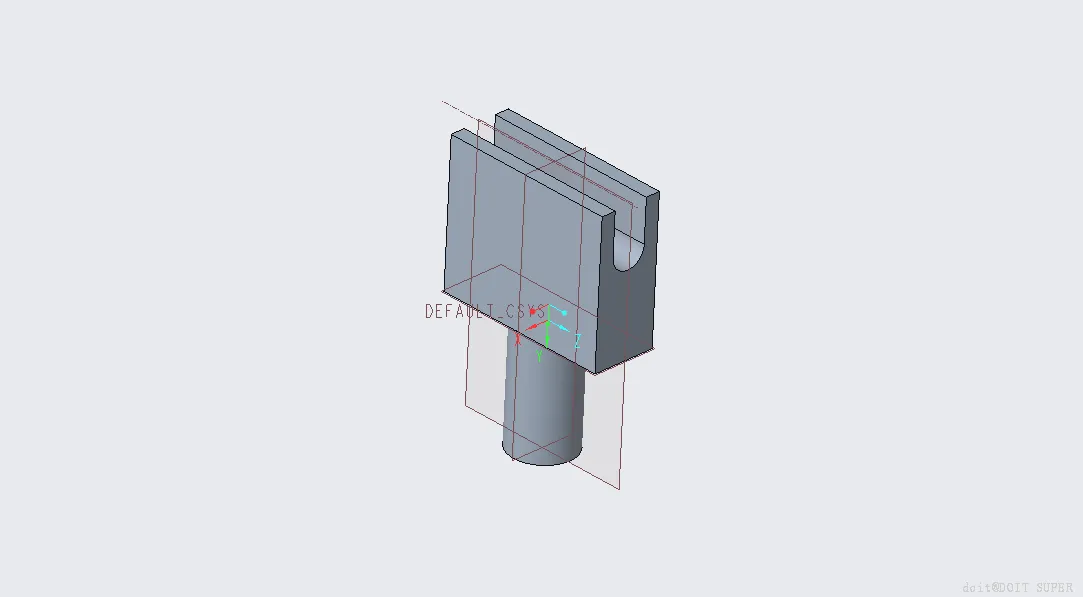

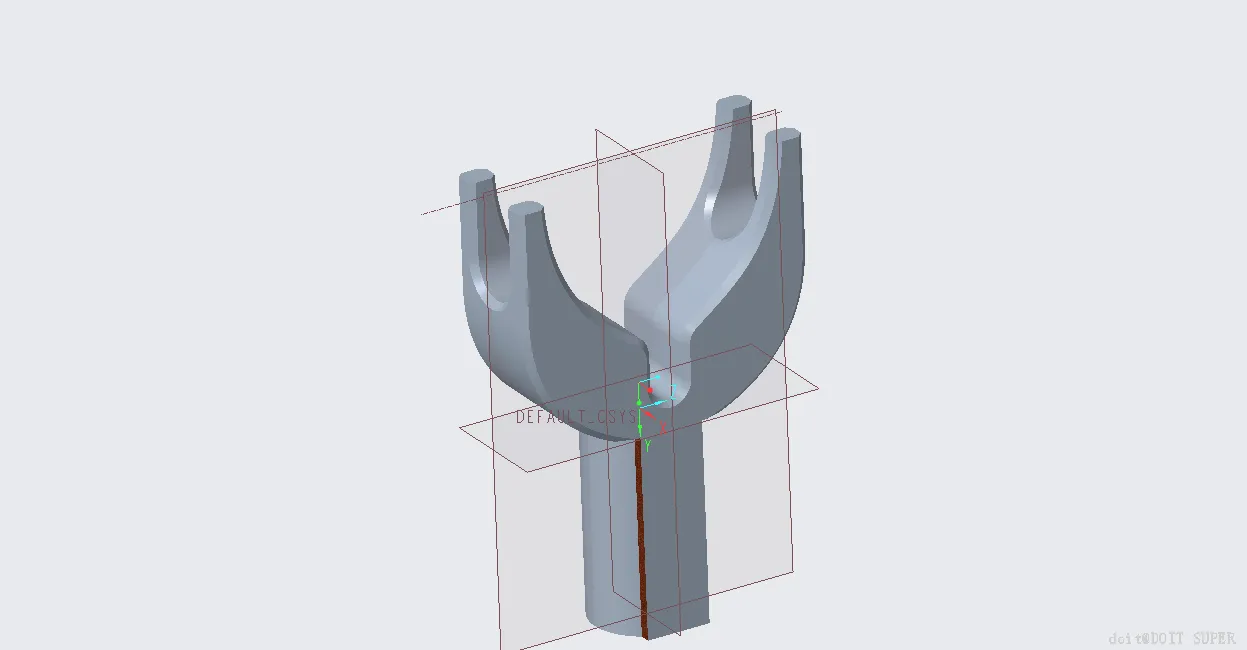

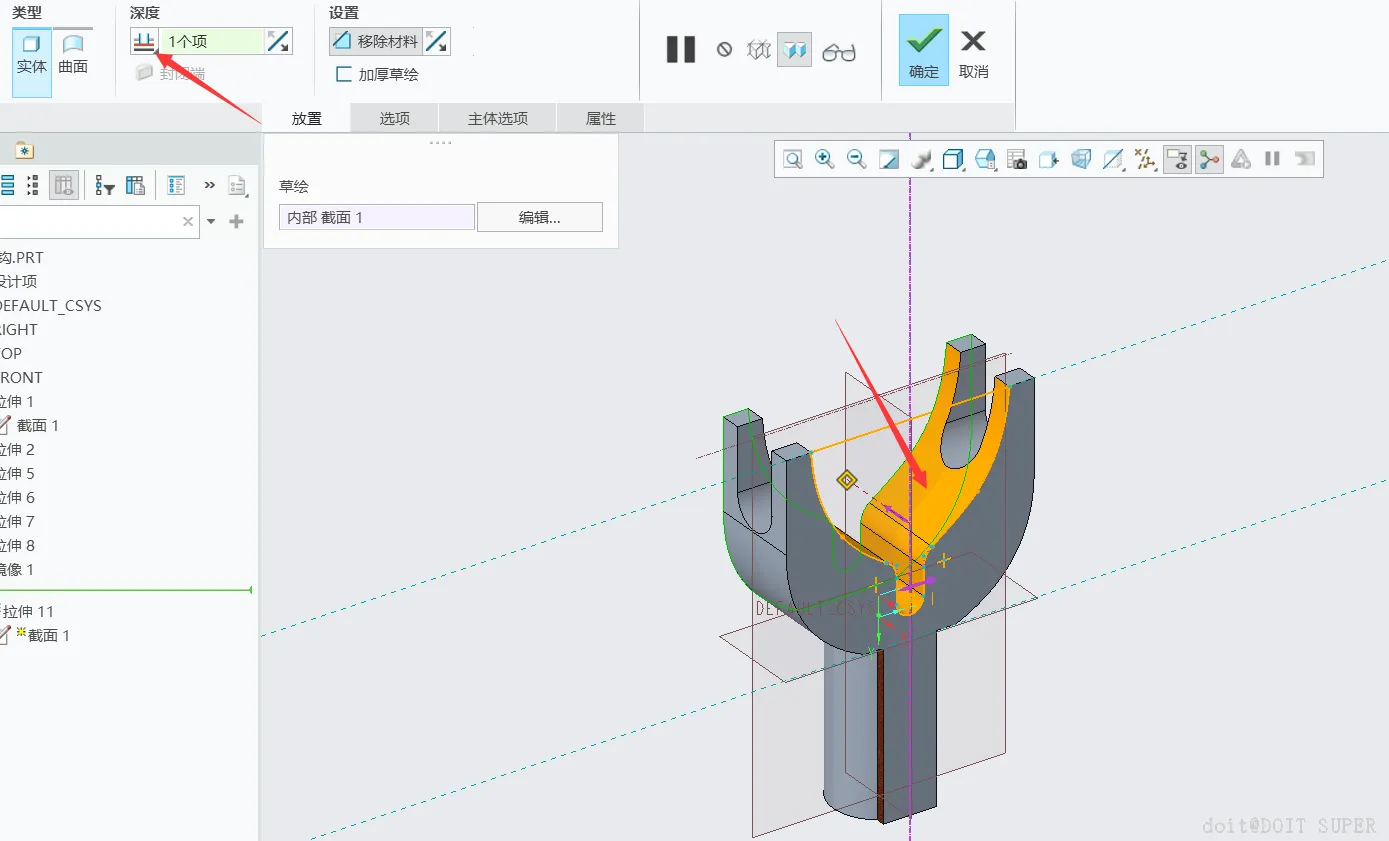

此步骤使用命令为拉伸。旨在切除出合适美观的外观。可根据自己喜好来切除。

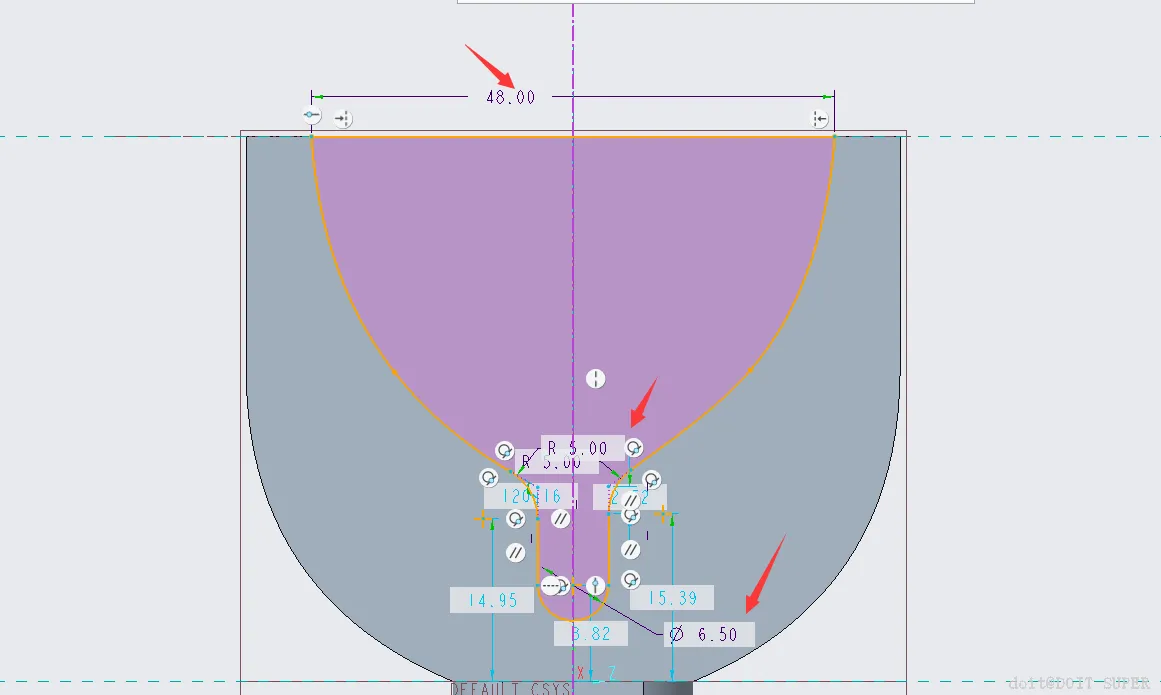

需要注意的是，图10箭头所指的直径为6.5mm，这个直径为配合衣架的铁丝直径，所以需要留出误差，不能过小，避免打印实物无法使用。

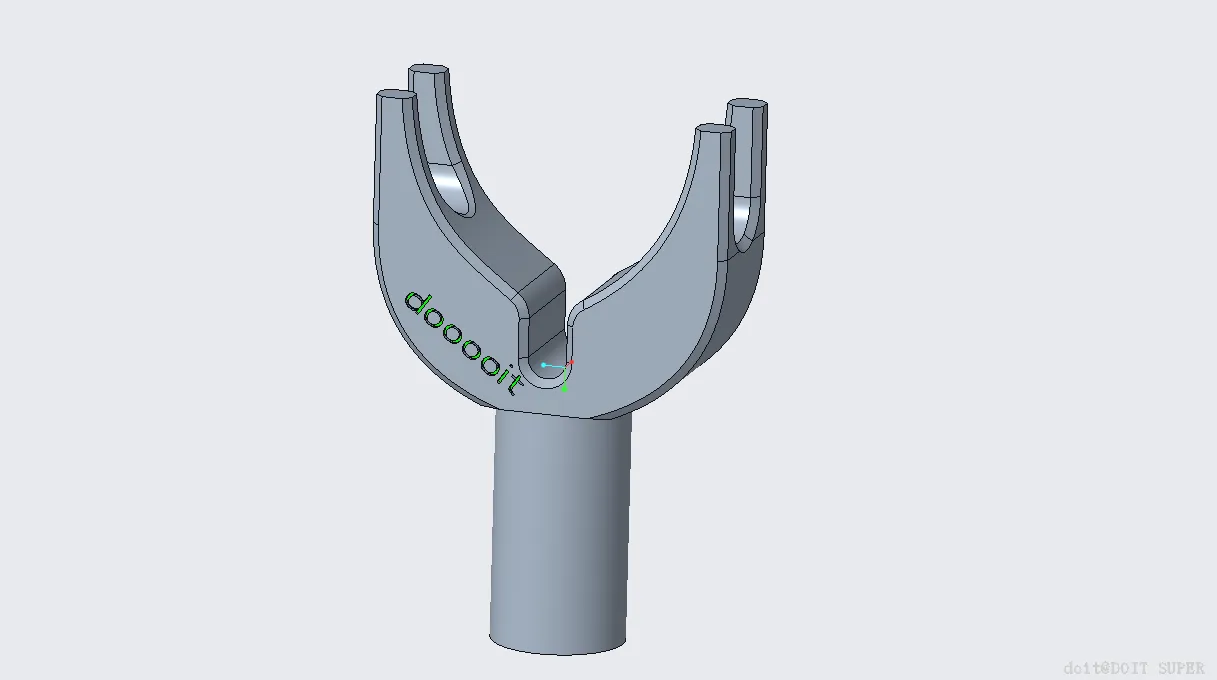

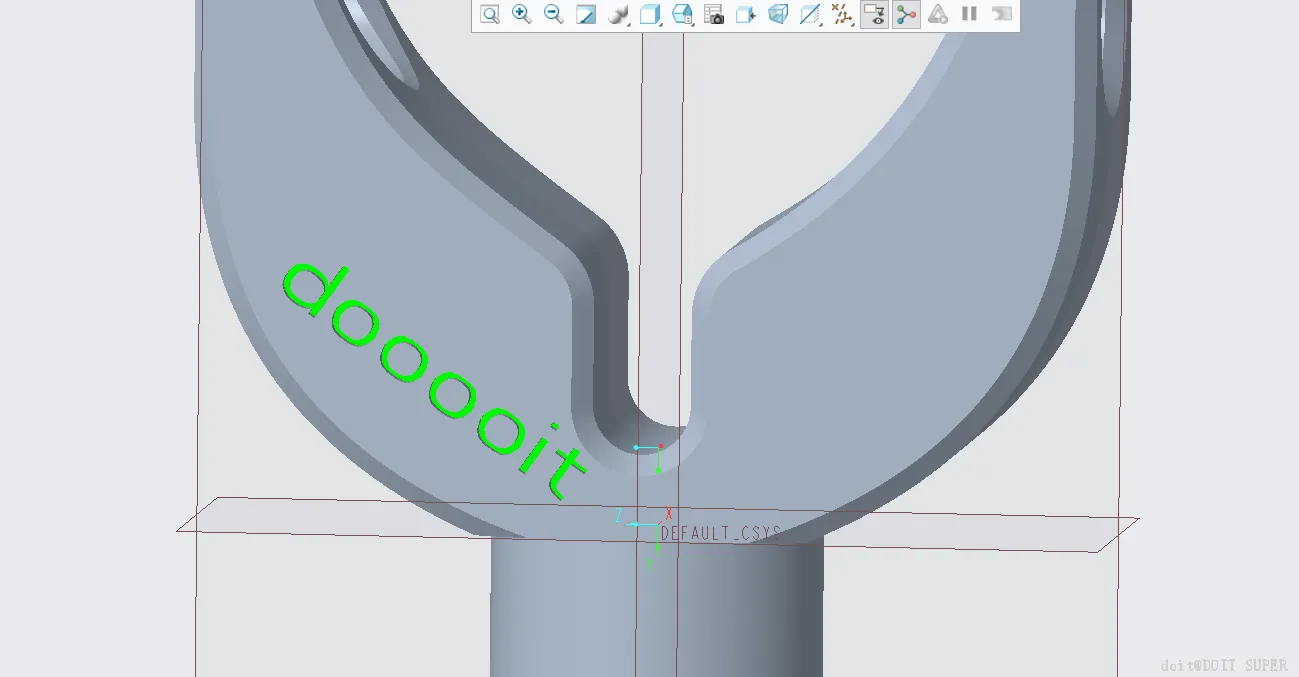

Logo制作。到此步骤，模块的三维建模部分已经完成。大家可以根据自己喜好，拉伸个性化的文字或者字母。

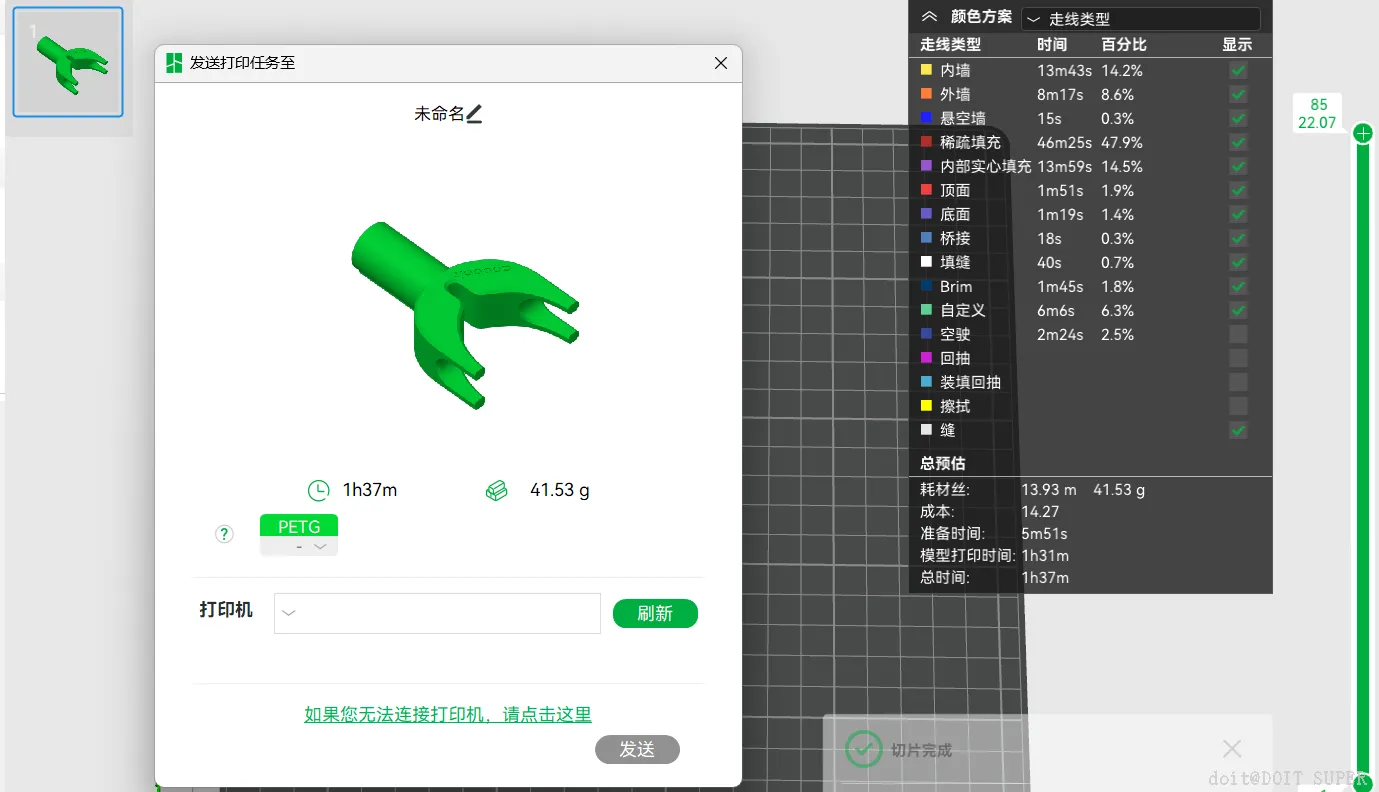

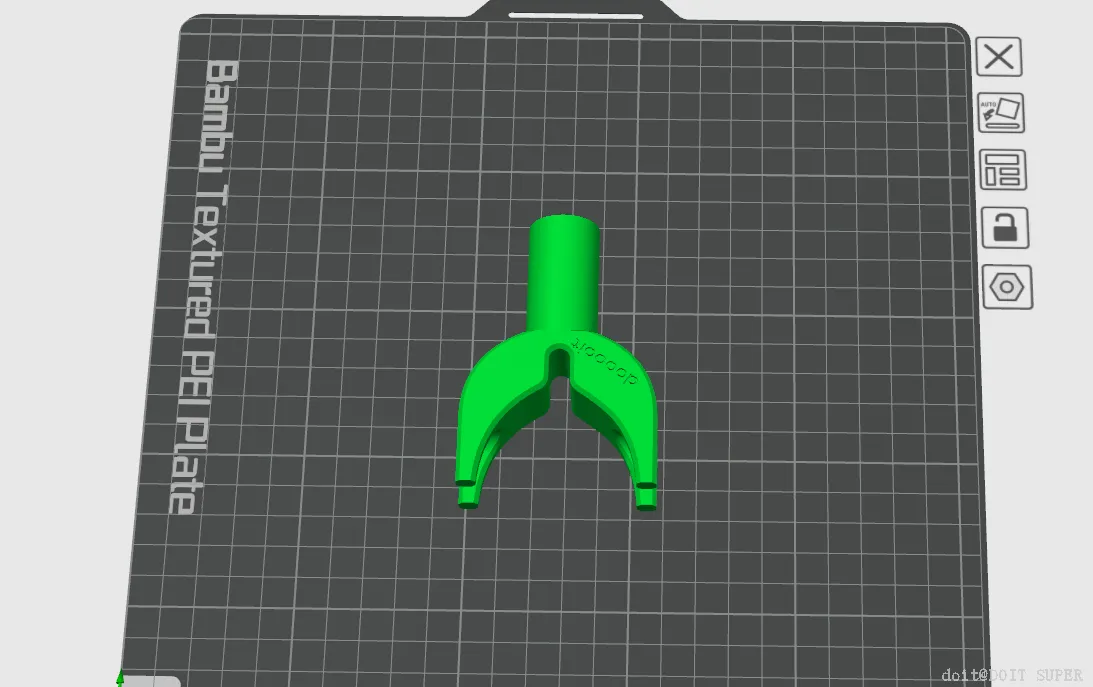

将建模文件另存为stl格式文件，用切片软件（工具表格有说明）打开，切片后3D打印即可。

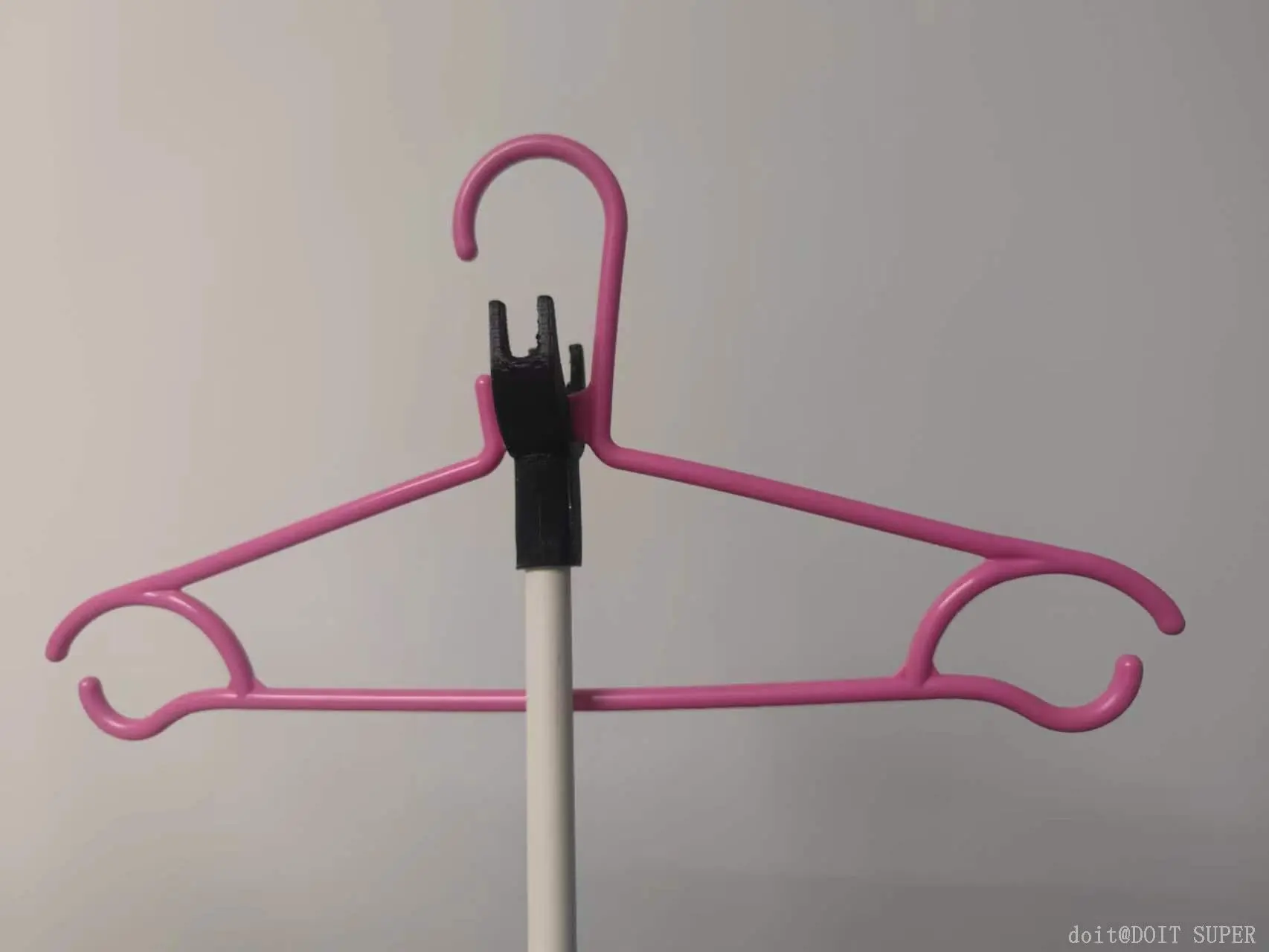

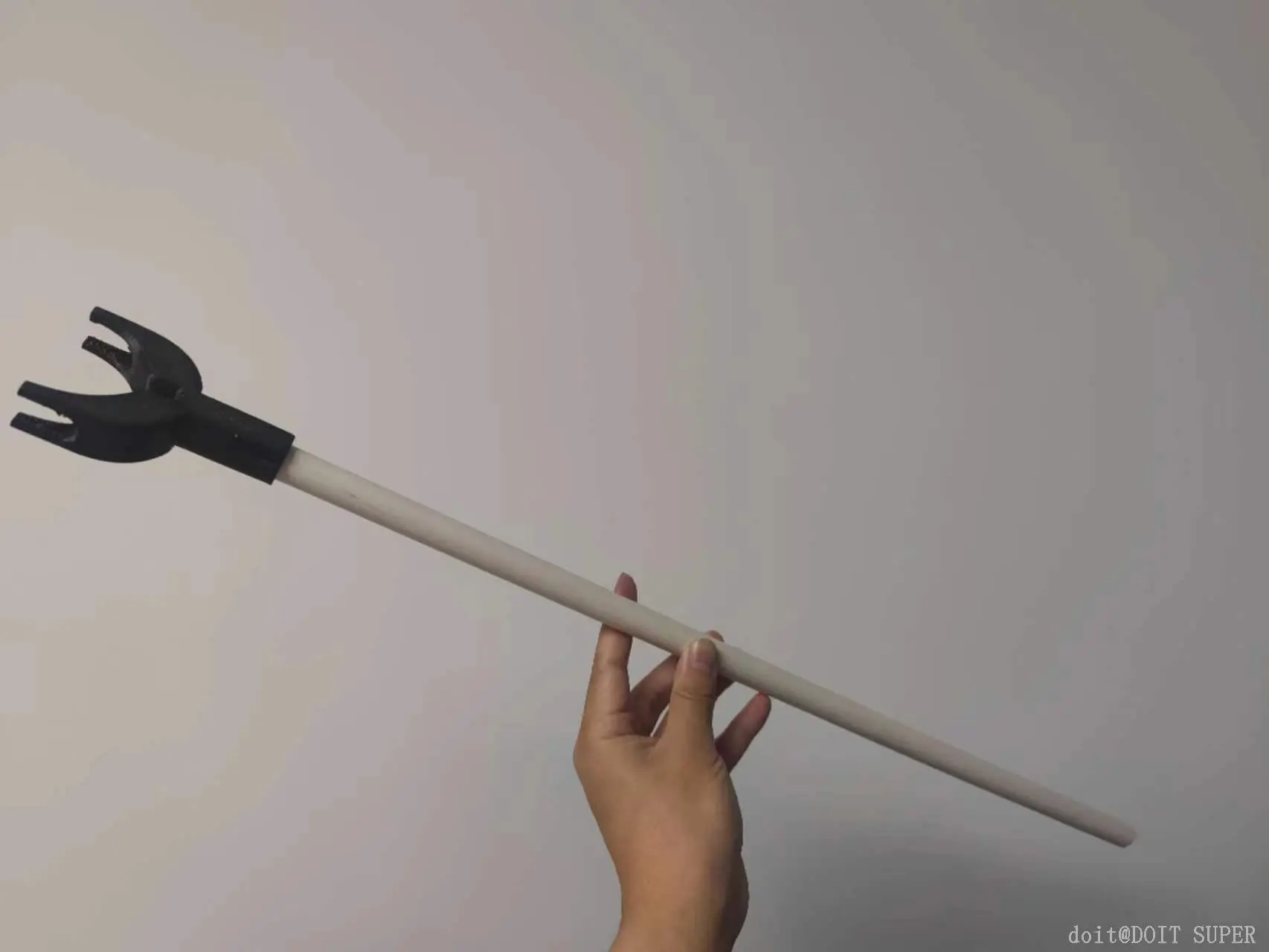

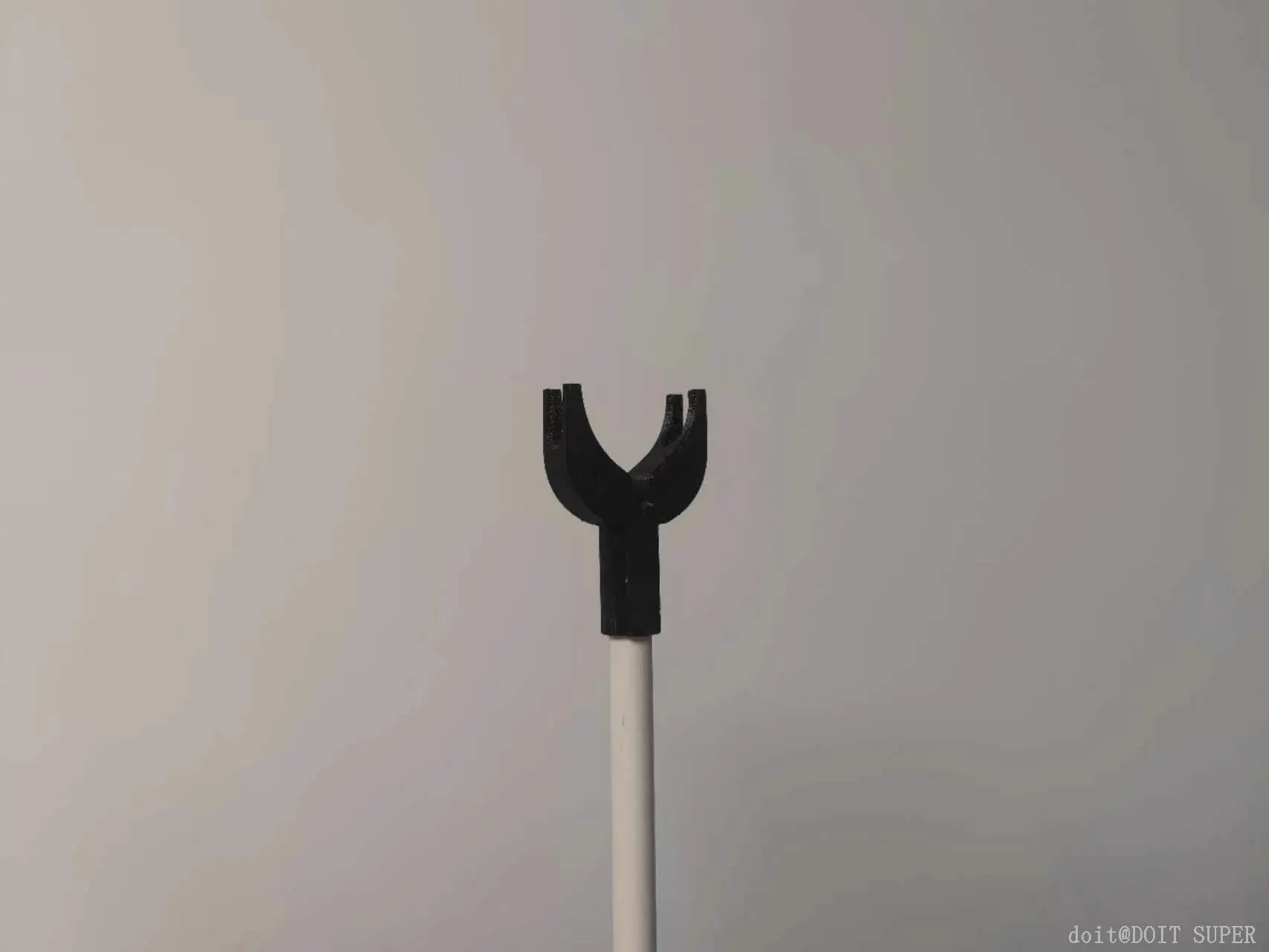

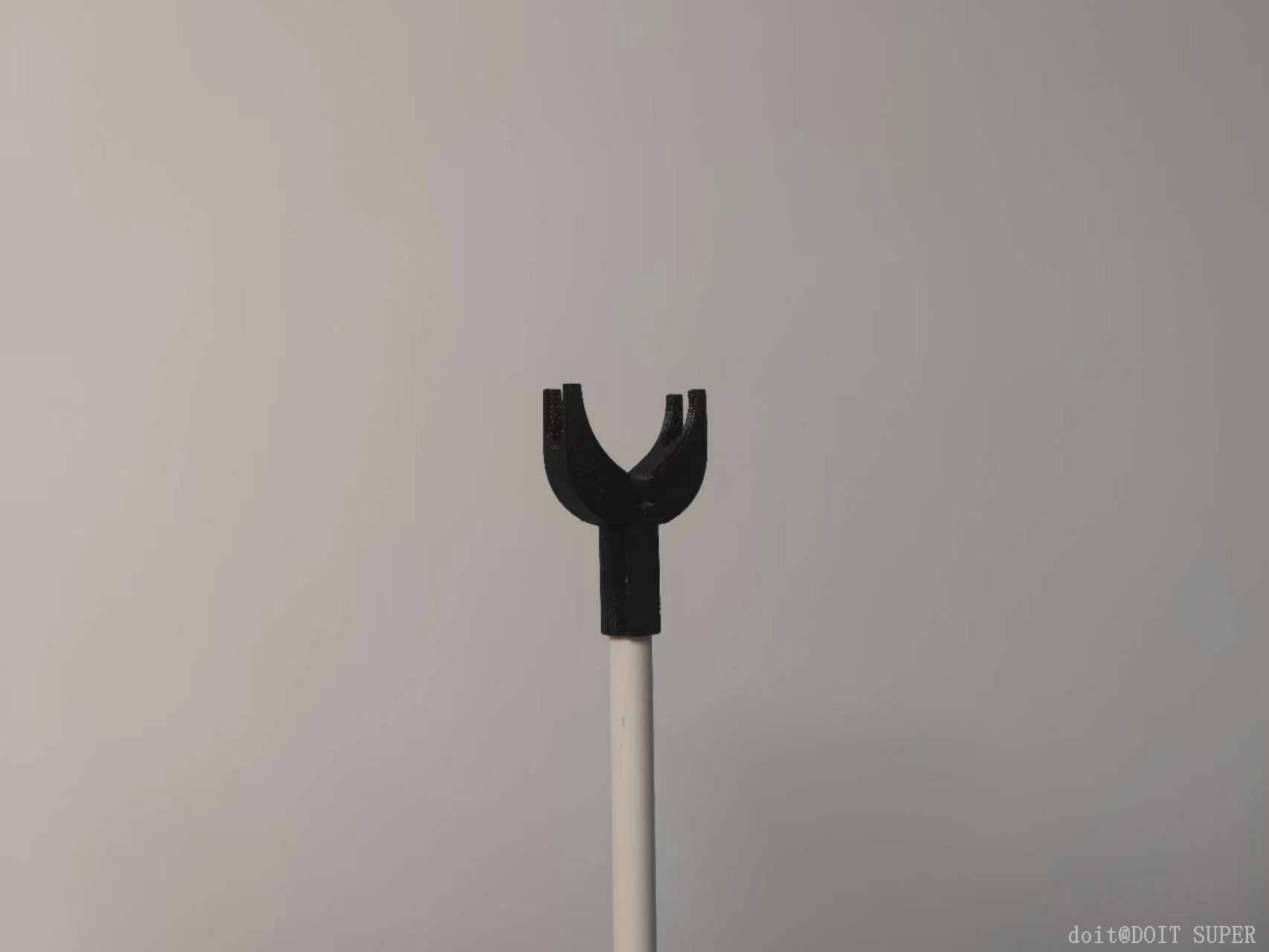

将测量数据的PVC管，连接3D打印模块，如果发现直径比较紧，属于正常现象，需要用倒角笔先倒角，再热风枪轻微加热后，趁热与PVC管连接，保持紧密相连。

期待下次Creo9.0建模学习！
