炫酷DJ台

本步骤构建台架主体框架，后续章节将安装前面板及电子系统。结构设计适配2m×1m舞台尺寸，便于现场部署。

组装流程：

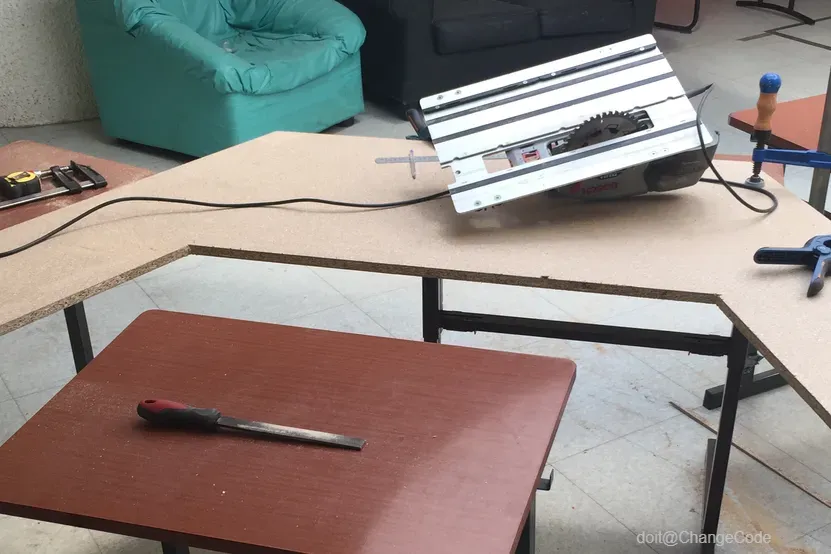

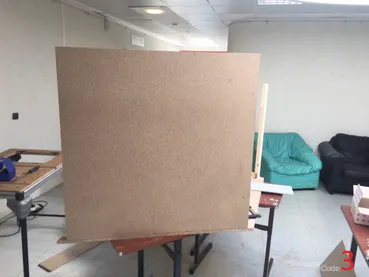

1. 使用圆锯切割基座（参考附图N°1）。

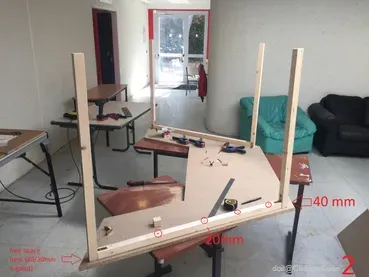

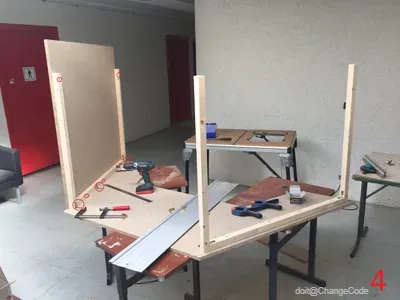

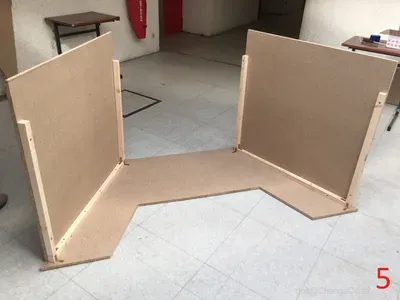

2. 安装侧板：
3. 侧板支撑件选用85cm长角铁，间距2cm以容纳前板厚度。
4. 上层支撑件（80cm长）决定操作台高度（适配标准桌面高度）。

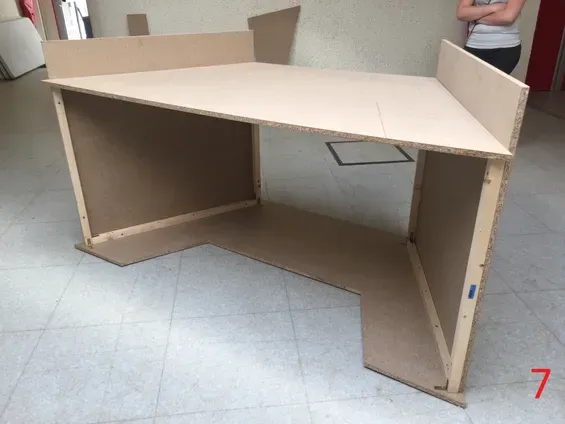

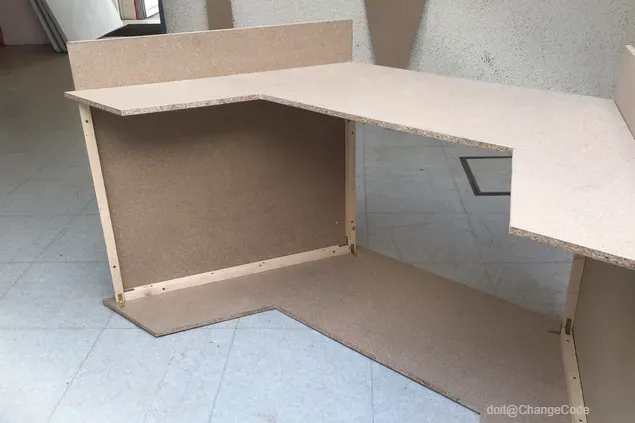

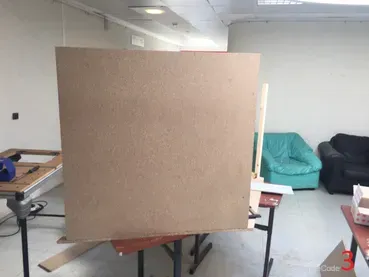

5. 固定侧板并铺设顶板（附图N°3-8）。

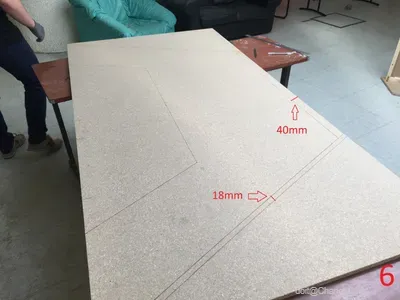

6. 前面板切割：预留4cm开口作为DJ操作区（附图N°6-8）。
7. 建议喷涂黑色哑光漆（压缩空气喷枪效果最佳）。

核心步骤，耗时最长，包含PMMA方块精密组装。

分阶段实施：

1. LED面板

1. 基板：1m×1m 3mm MDF板

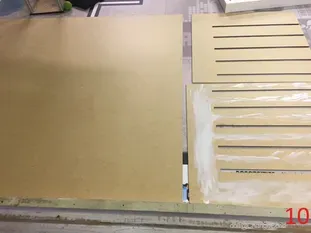

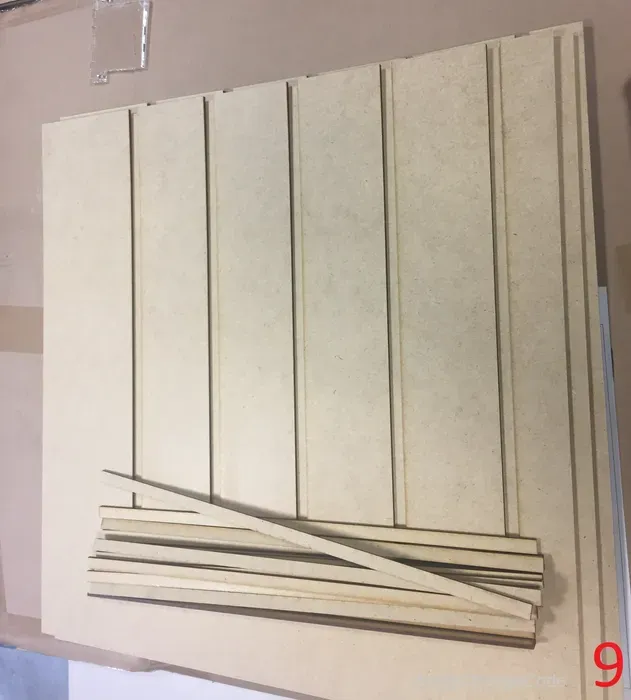

2. 激光切割4片50cm×50cm MDF嵌条，形成LED灯带槽位（总厚度6mm）。

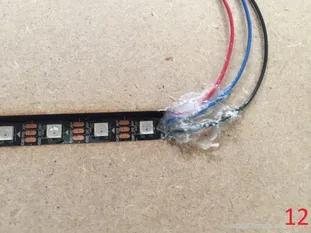

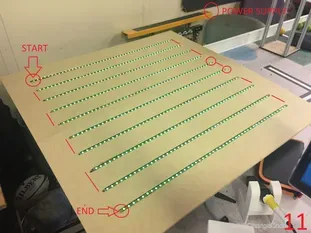

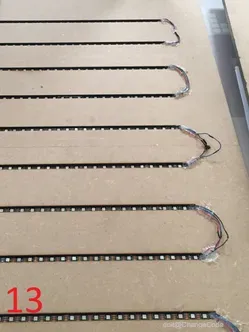

3. 安装WS2812B灯带（注意方向性），通过串联供电接口优化布线（附图N°11-12）。
4. 测试所有LED正常工作后密封接线端。

2. PMMA加工

1. 激光切割80个PMMA方块（适配附带的STL文件）。
2. 组装：螺纹杆穿插PMMA方块，螺母固定（建议使用锁固胶防止振动松动）。

3. 可视化面板

1. 双层6mm MDF粘合（总厚12mm），激光切割PMMA槽位。

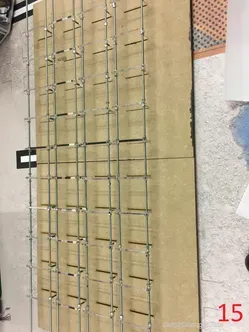

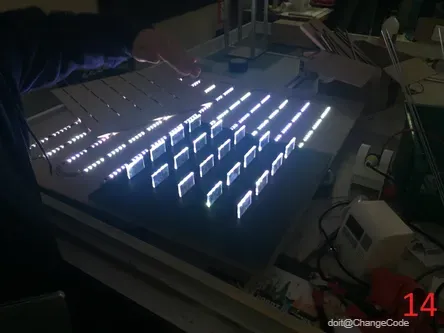

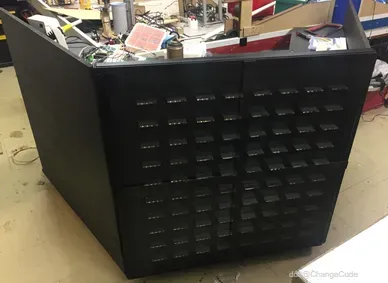

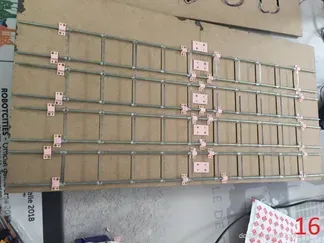

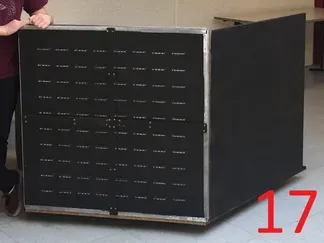

2. 组装：将螺纹杆固定在面板上，形成8列10行的PMMA矩阵

1. 硬件配置​​：
2. 树莓派3B+（兼容其他型号）
3. Waveshare 7英寸触摸屏
4. USB声卡（推荐Ugreen麦克风输入款）
5. 逻辑电平转换器（3.3V→5V信号适配）
6. ​​安装要点​​：
7. 声音输入通过USB声卡麦克风接口获取。
8. LED信号线连接GPIO18（需逻辑电平转换）。

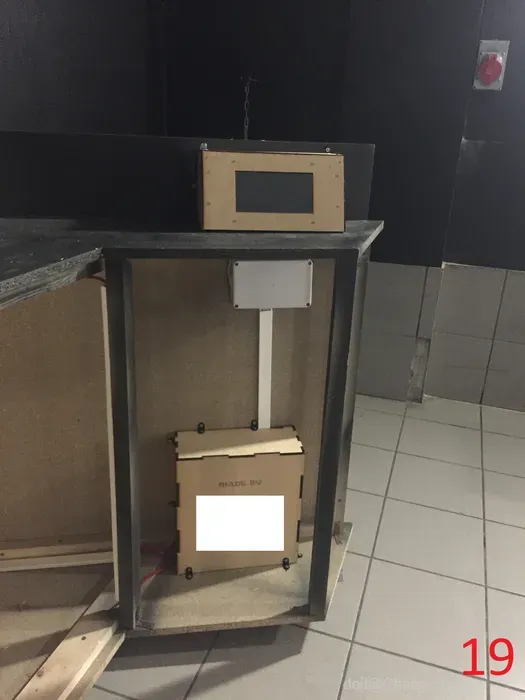

9. 屏幕通过支架可拆卸安装（附图N°19）。

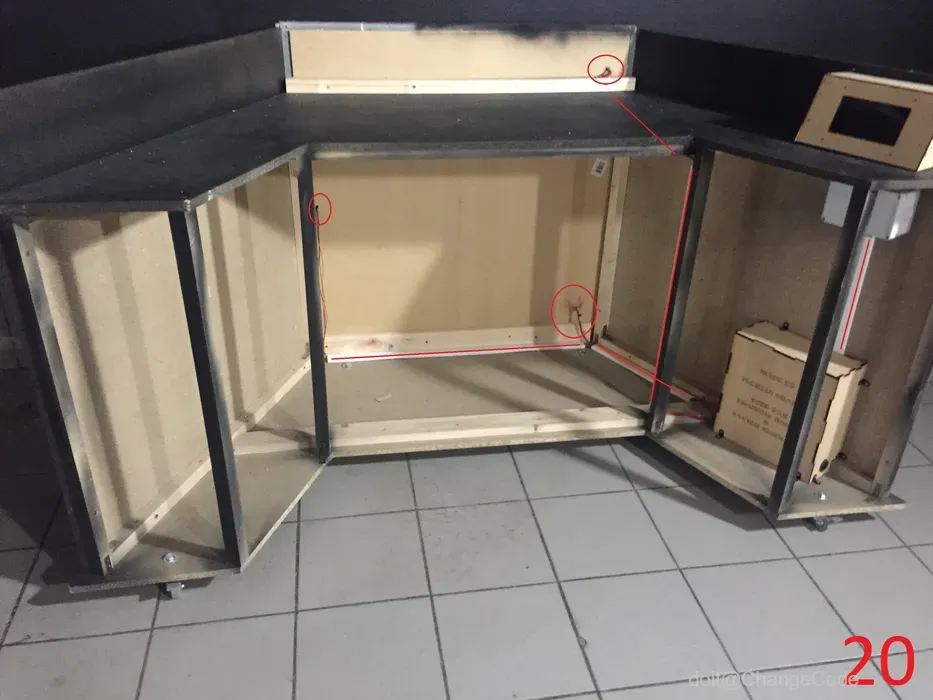

1. 电源线通过电缆密封套沿台架布线（参考附图N°20）。
2. 设备舱内集成电源盒与DMX接口（可选）。

1. 基于Python开发，需配置树莓派音频输入为USB声卡。
2. 启动脚本start.sh确保程序自启。

1. 通过RS-485协议实现专业灯光控制接口。

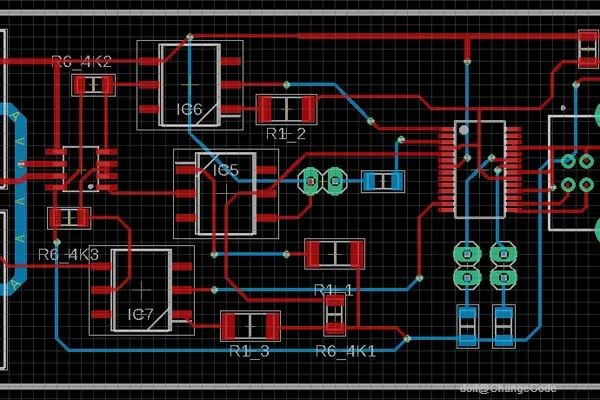

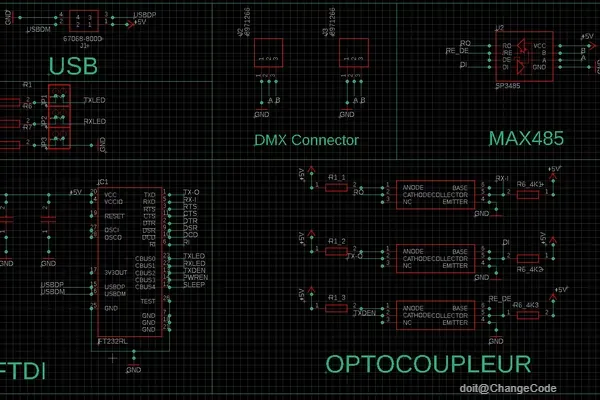

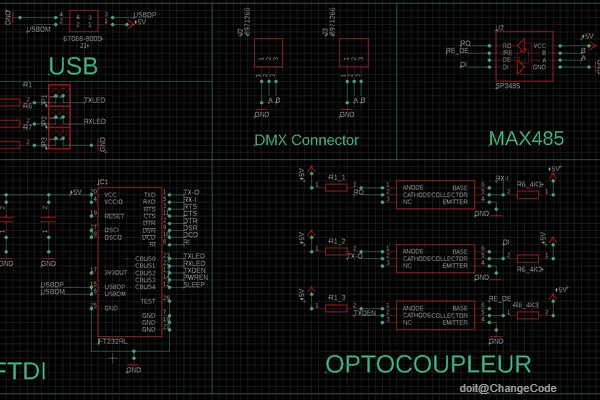

2. 需自制DMX-USB转换器（PCB原理图及Eagle文件提供）。
3. 仅需接收模式时简化电路设计。

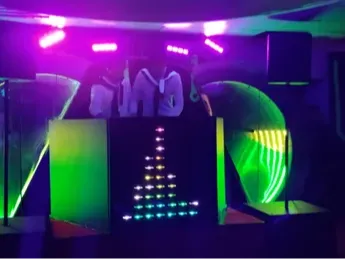

完整DIY指南已涵盖从结构到编程的全流程。最终效果可通过视频演示（待上传）。
