Arduino测谎仪

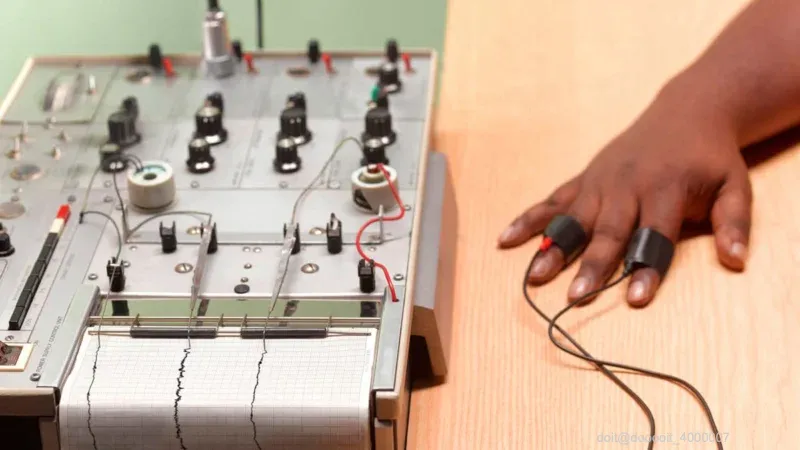

你可能听说过联邦调查局、中央情报局或其他警方调查中使用的测谎仪。今天我们就来制作一台这样的机器。首先，让我们弄清楚一个关于测谎仪和测谎仪的重要事实。与其说是测谎测试，不如说是测谎测试。这项测试本身并不能告诉我们一个人是在撒谎还是在说实话。这一点非常重要。但是，他们是如何依赖测谎测试结果的呢？

测谎测试的核心思想是改变人体在说真话或回答诸如“你叫什么名字？”之类的常规问题时的反应，以及在说谎时的反应。例如，当罪犯接受测谎测试时，调查人员会在他的手指、头部或胸部安装传感器。这些传感器会测量呼吸频率、脉搏、血压、出汗等。

有时机器还会记录手臂、腿、脸和瞳孔的运动。测试开始时，调查员会问一些问题，例如“你叫鲍勃吗？”或“你住在美国吗？”当罪犯回答时，调查员会建立他反应的常模图。之后，会问主要问题。在测试期间或之后，调查员会检查结果。如果他发现明显的变化，则表明罪犯在撒谎。这些变化可能是心率加快、血压升高、出汗增多、移动和环顾四周等。当一个有经验的检查员使用测谎仪时，他可以高精度地检测出谎言。如果你是第一次使用测谎仪，可能会有点难以识别谎言。

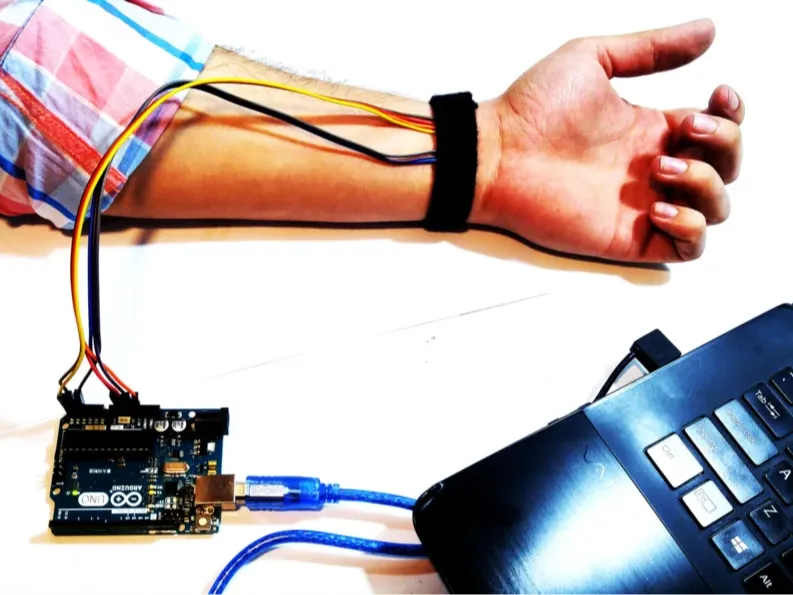

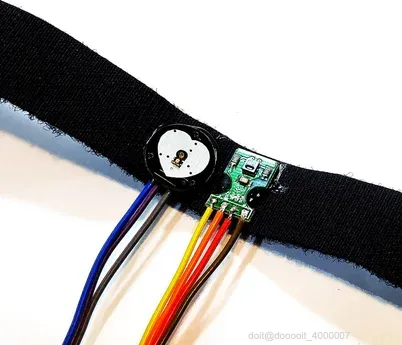

在这个项目中，我们使用 SHT20 测量体温和出汗，使用 ECG 电极测量呼吸频率，使用脉搏传感器测量心率，并使用 Arduino 板获取和分析数据。

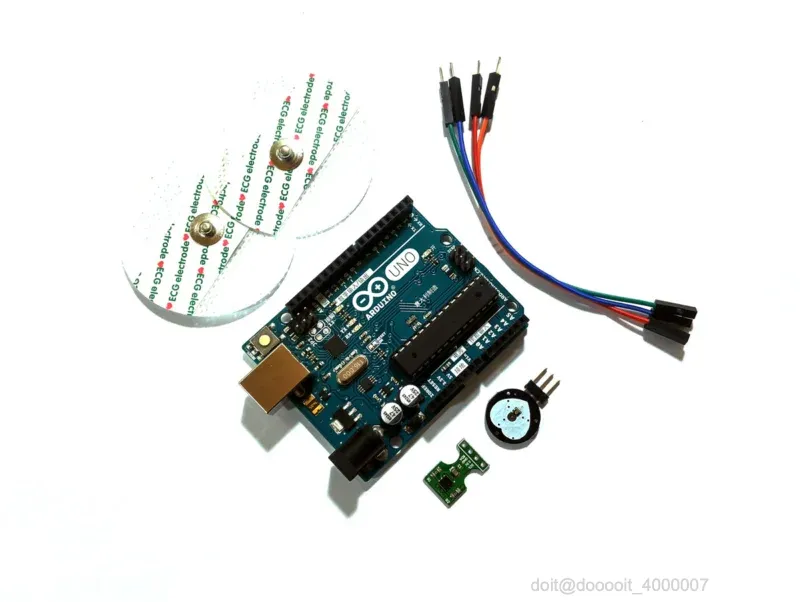

硬件组件

1. Arduino UNO R3 X1
2. 心率脉搏传感器模块X1
3. SHT20温湿度传感器模块 X1
4. 21cm 40P 公对母跳线 X1

软件应用程序

1. Arduino IDE

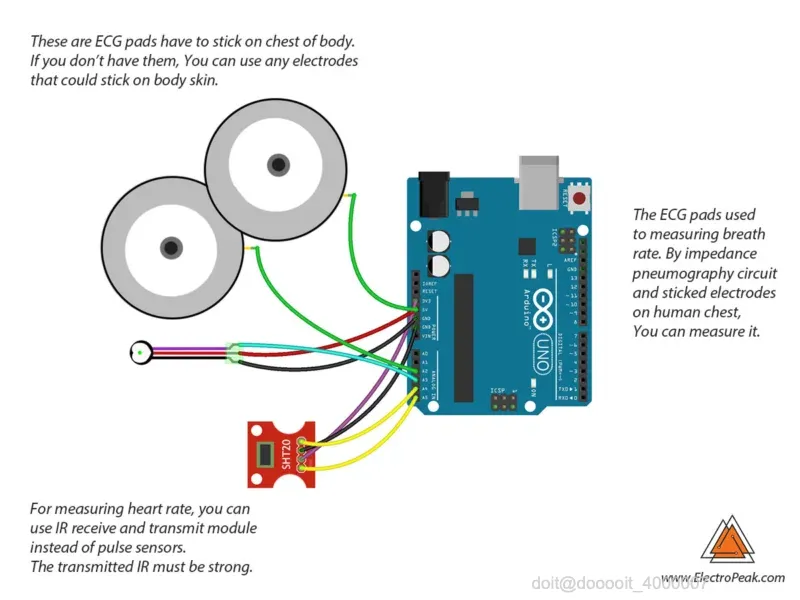

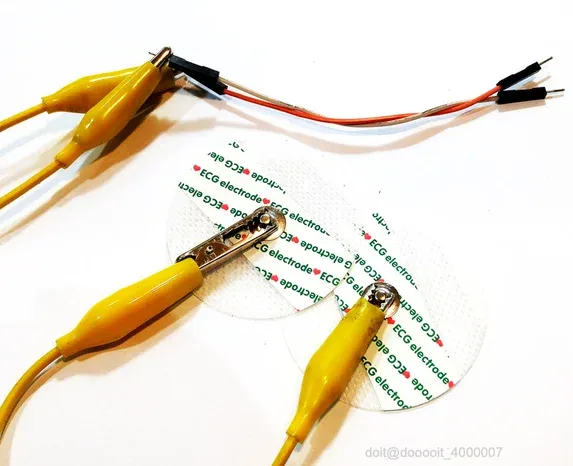

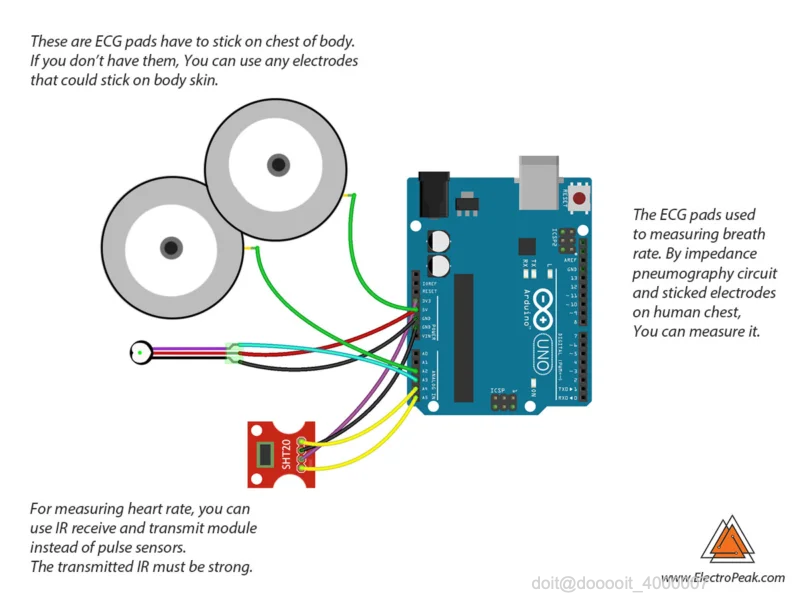

在这个电路中，我们使用了心电图电极片，以便更好地连接身体皮肤和 Arduino。您可以使用鳄鱼夹和跳线进行连接。该电路可以测量身体的呼吸频率。但由于电路的分辨率和灵敏度取决于您项目中的参数水平，因此图中省略了部分电路。为了更好地理解，请阅读阻抗呼吸描记法测量呼吸频率的方法，并根据您的兴趣完成电路。

在此代码中，我们通过 I2C 端口从 SHT20 传感器获取温度和汗水，通过模拟输入引脚从脉搏传感器获取心率，通过模拟输入引脚从阻抗呼吸描记电路获取呼吸频率。

您必须添加库，然后上传代码。如果这是您第一次运行 Arduino 开发板，请不要担心。只需按照以下步骤操作：

1. 前往www.arduino.cc/en/Main/Software下载适用于您操作系统的软件。按照说明安装 IDE 软件。
2. 运行 Arduino IDE 并清除文本编辑器，然后在文本编辑器中复制以下代码。
3. 在工具和板中选择板，选择您的 Arduino 板。
4. 将 Arduino 连接到您的 PC 并在工具和端口中设置 COM 端口。
5. 按下上传（箭头符号）按钮。
6. 一切就绪！

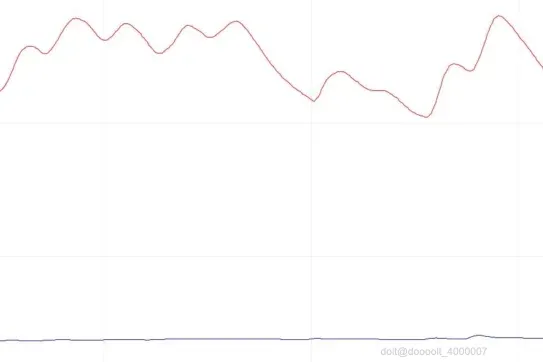

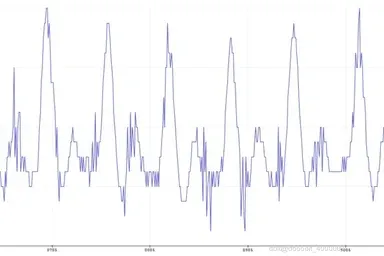

现在，打开“工具”>>“串行绘图仪”。您可以在 Arduino 的绘图仪中看到脉搏和呼吸图表。

您可以根据需要改进此项目。以下是一些建议：

1. 使用 ECG 模块并将其连接到 Arduino
2. 尝试分析你的身体数据。
3. 通过更多的传感器和更多的编码制作一个简单的测谎仪。

您也可以在 ElectroPeak 的官方网站上阅读此项目：

https://electropeak.com/learn/guides/arduino-lie-d...
