自制手机充电散热支架

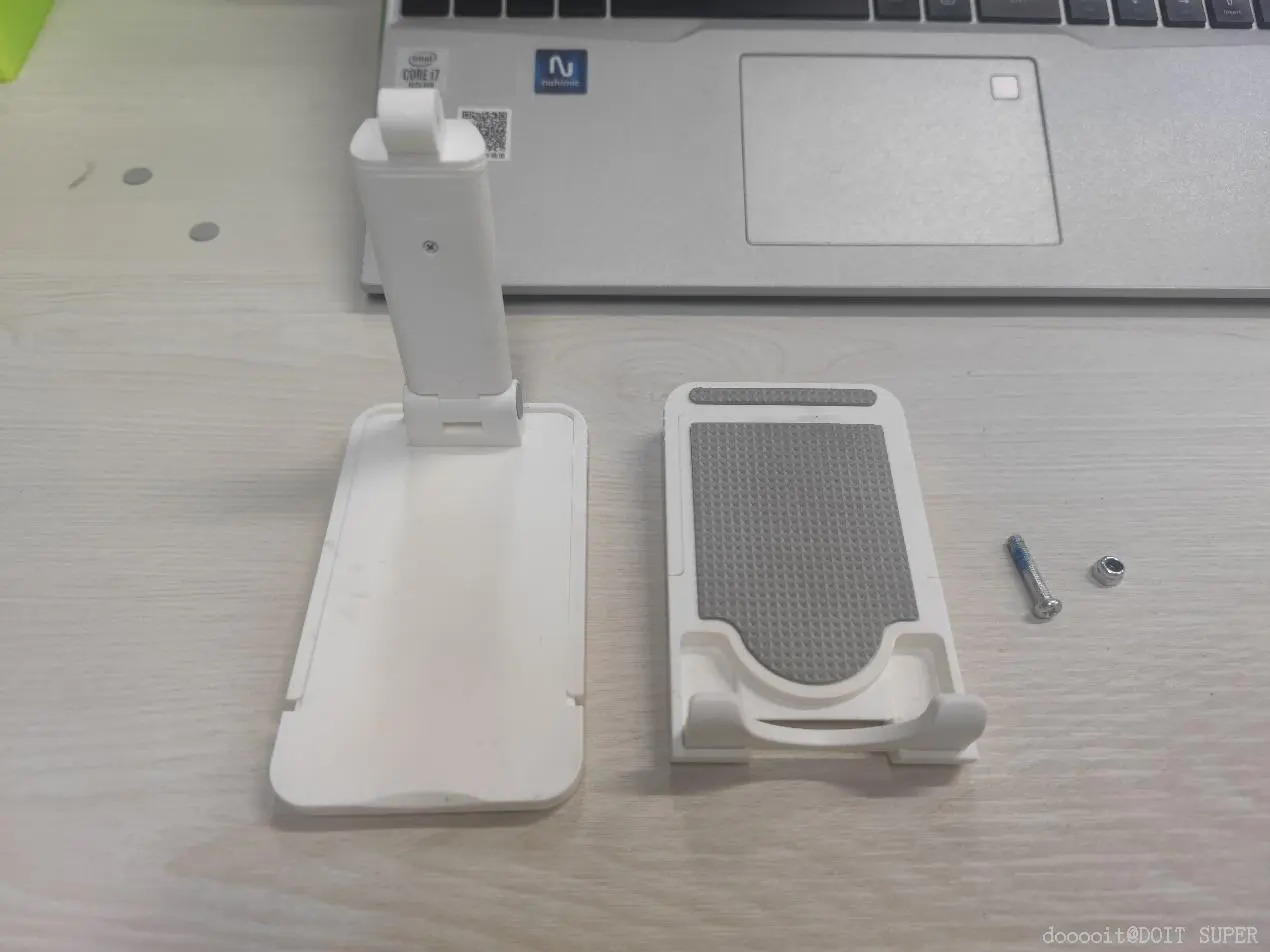

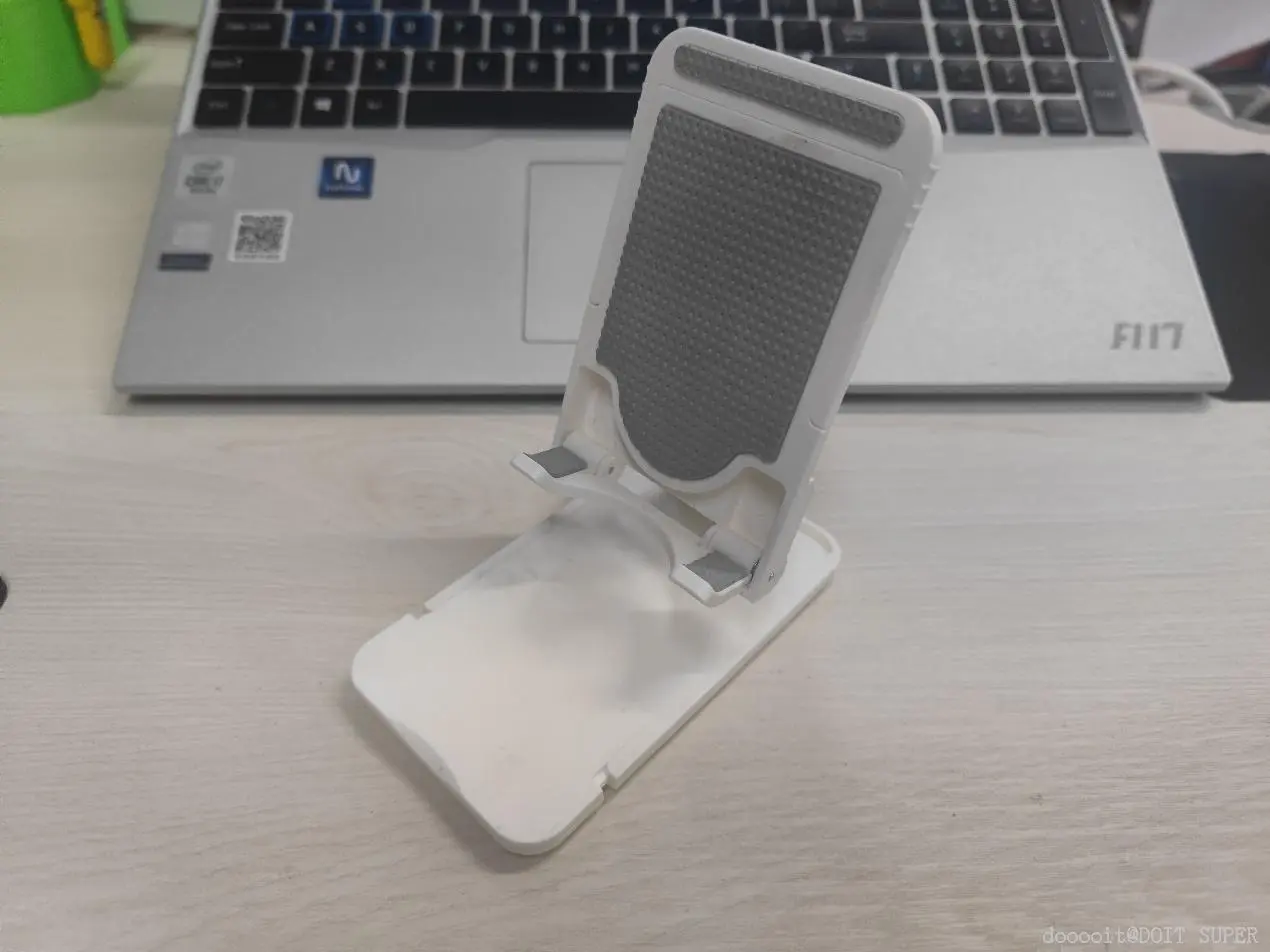

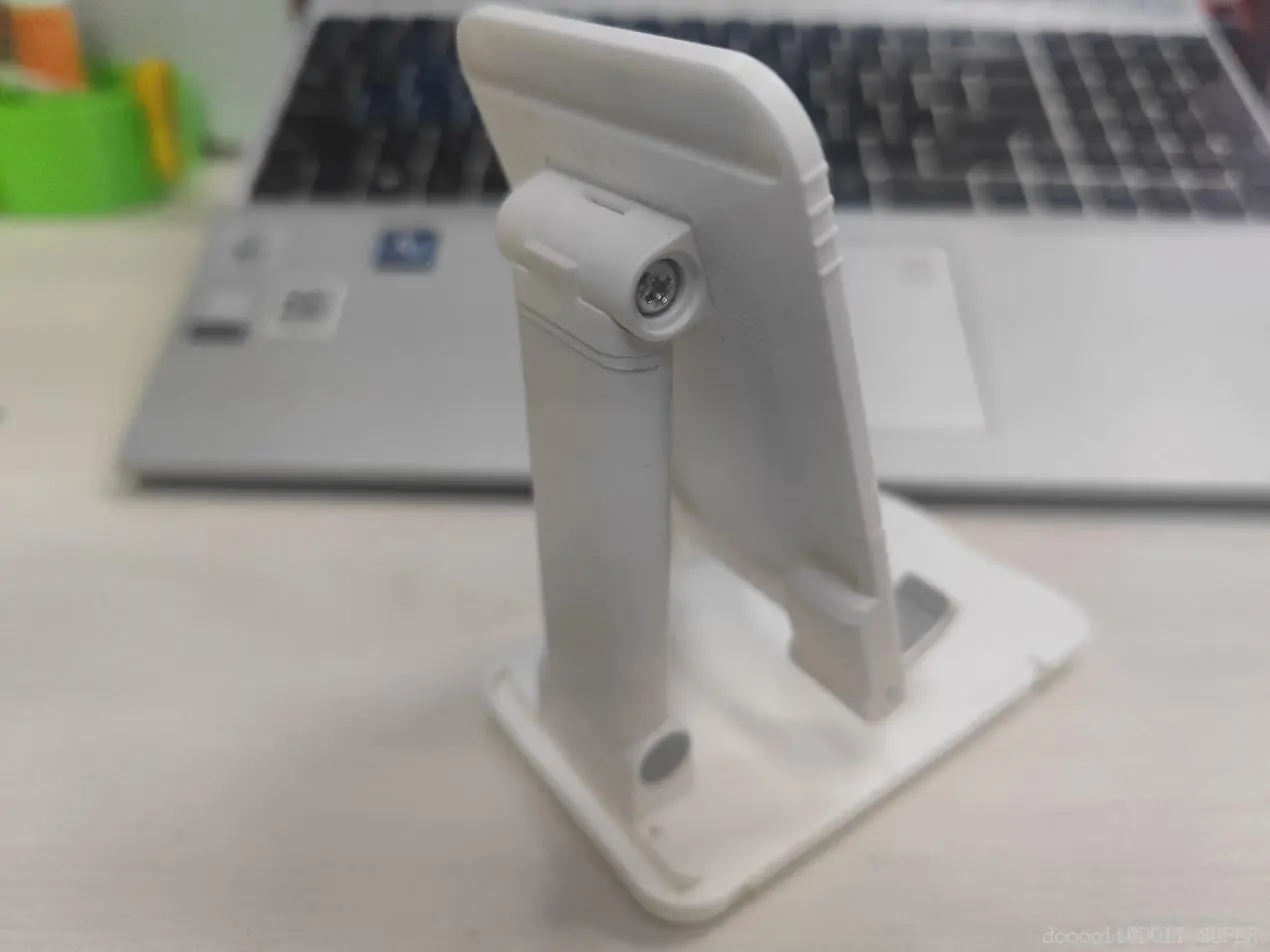

如图是现有的手机支架，这里我们用到的是底座部分。

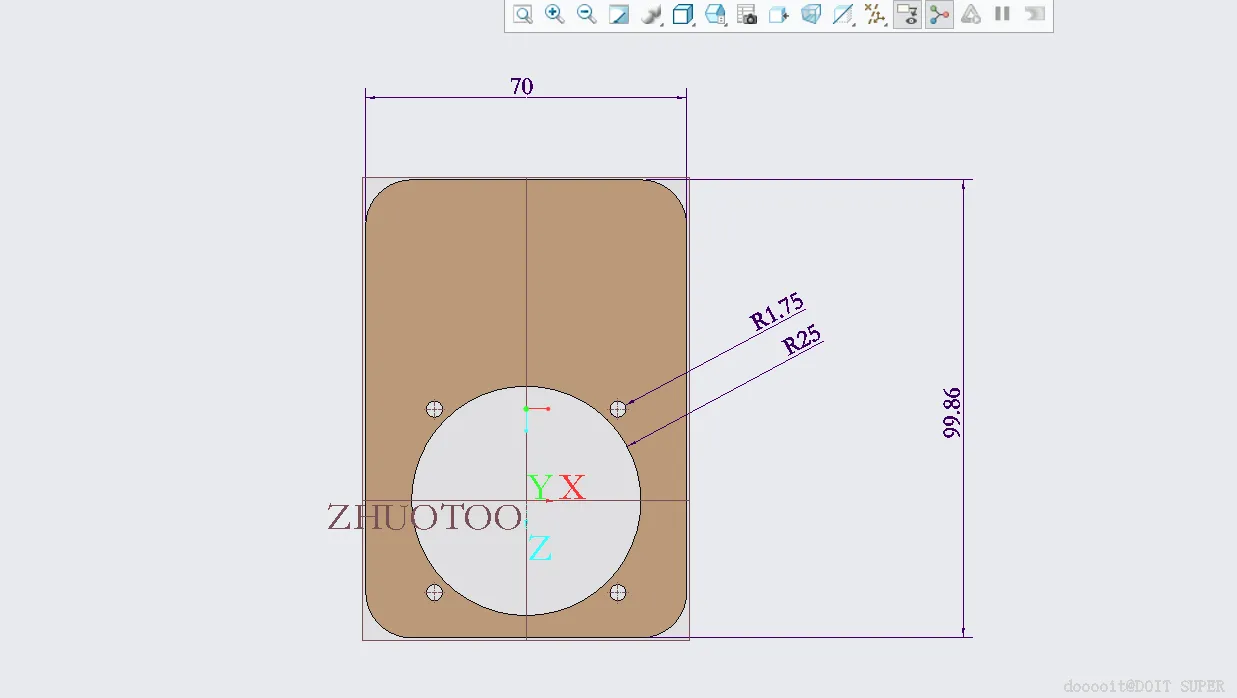

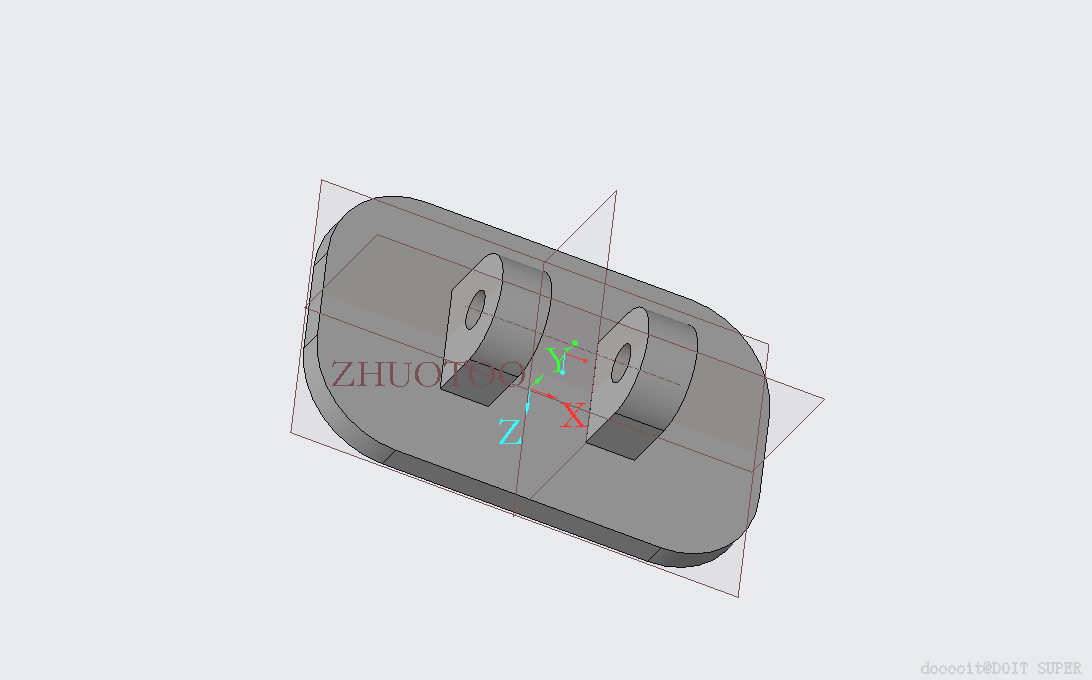

1) 根据测量数据，建模出底板。如图1

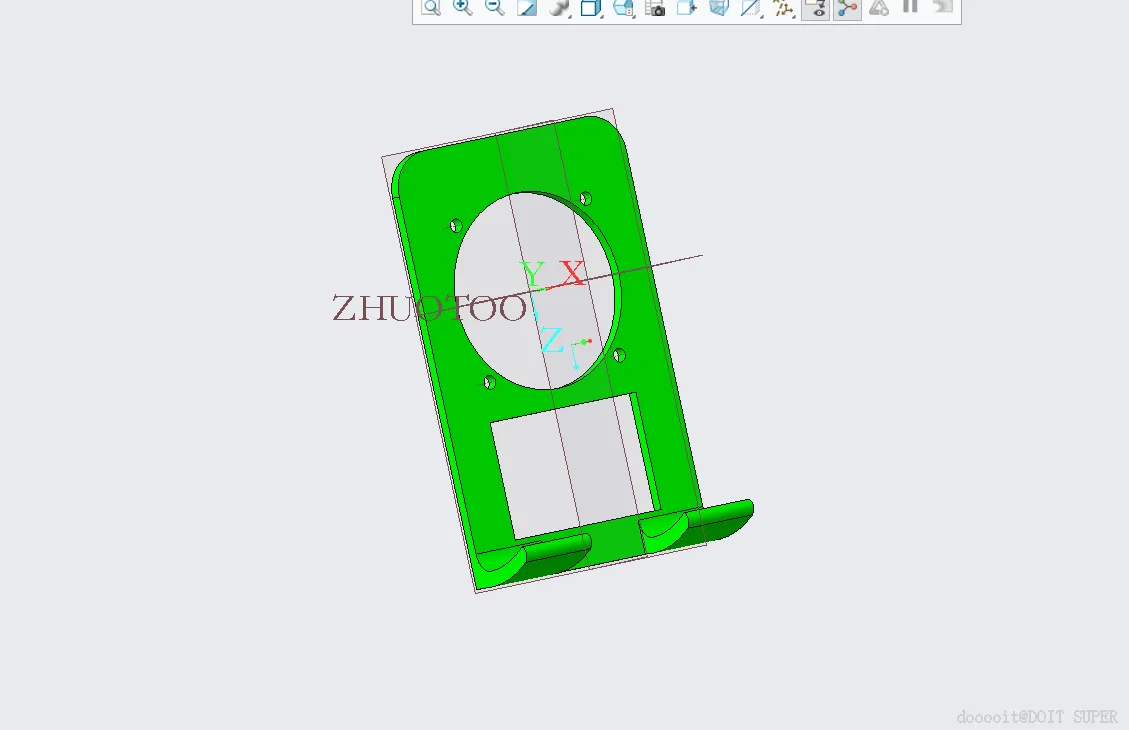

2) 测量手机的尺寸，建模支架部位。如图2

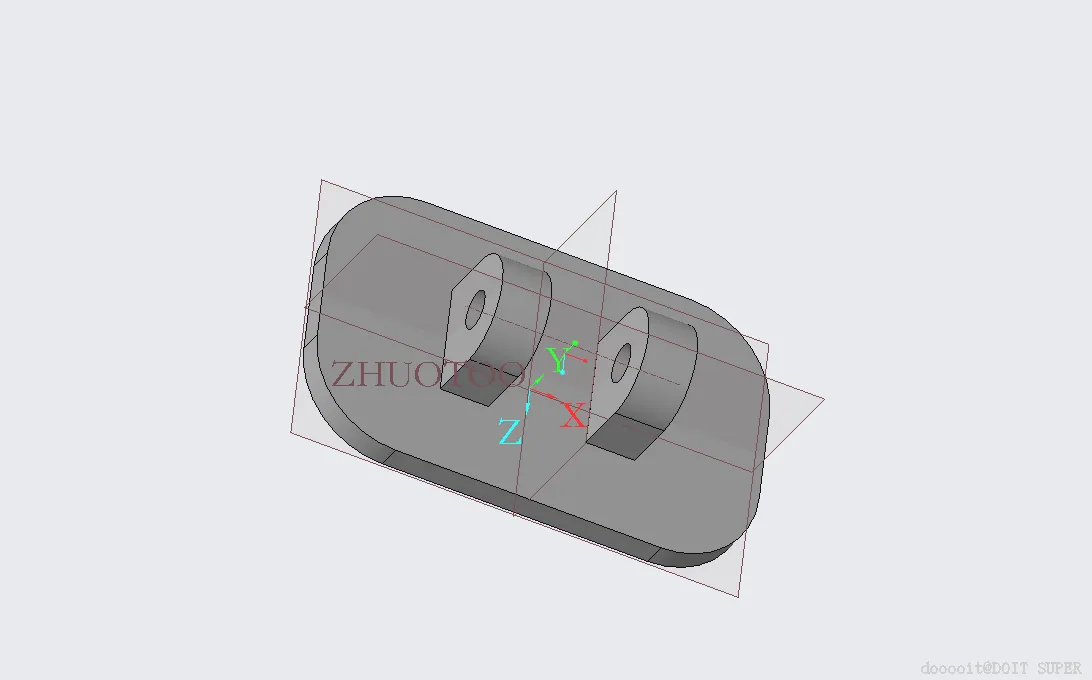

3) 建模与原装手机支架配合的万向连接件。如图3

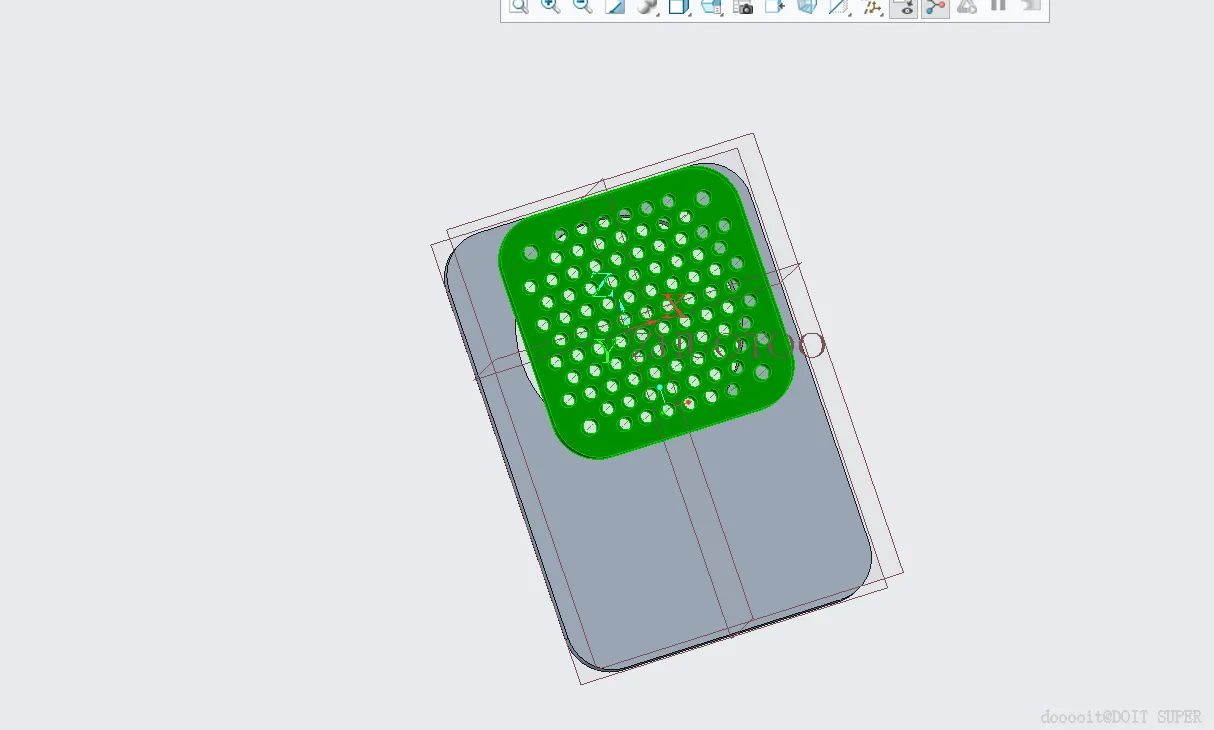

4) 建模风扇防滑罩。如图4。

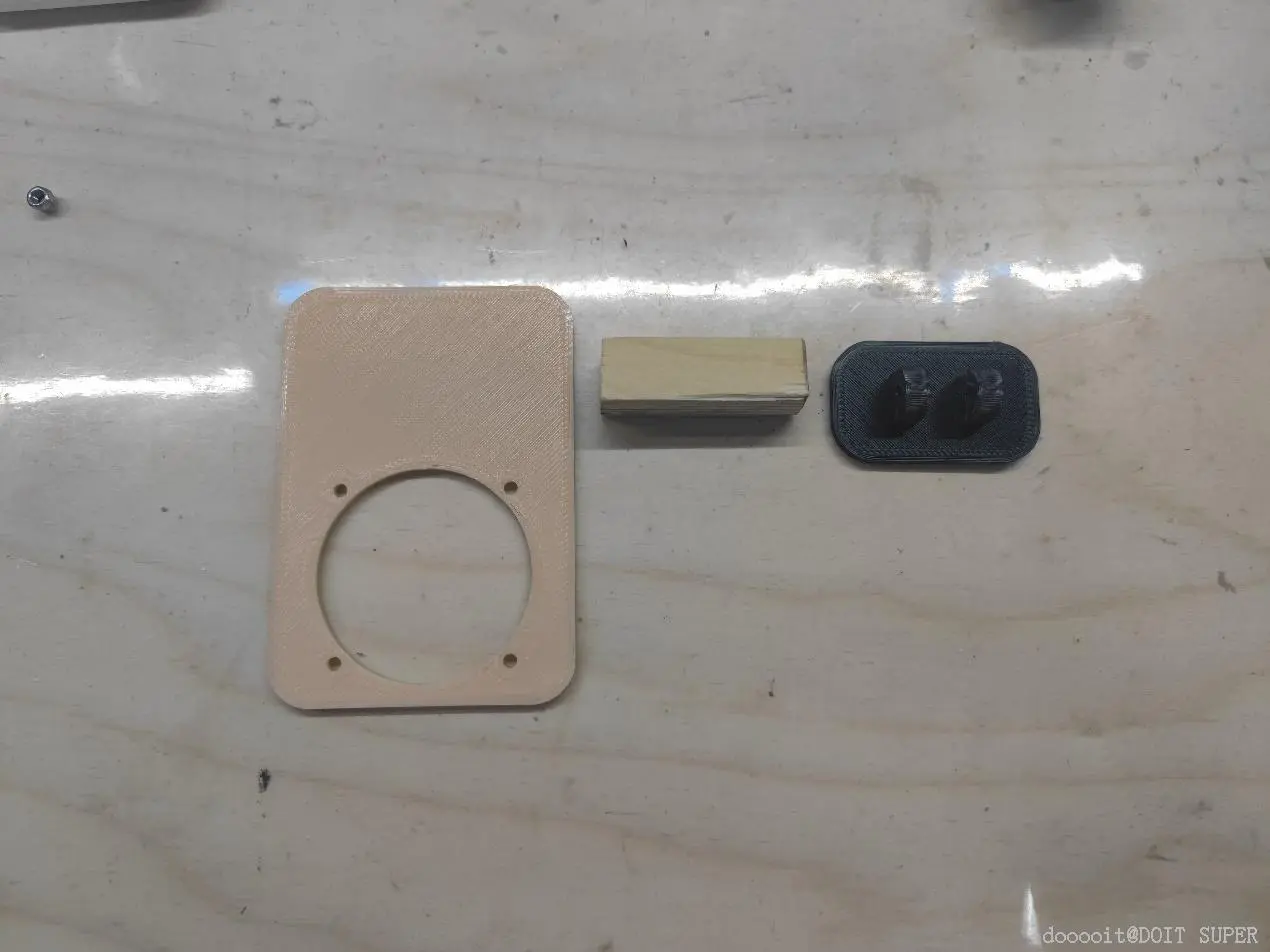

3D打印文件，层高设置0.2mm，实心，实物更结实。

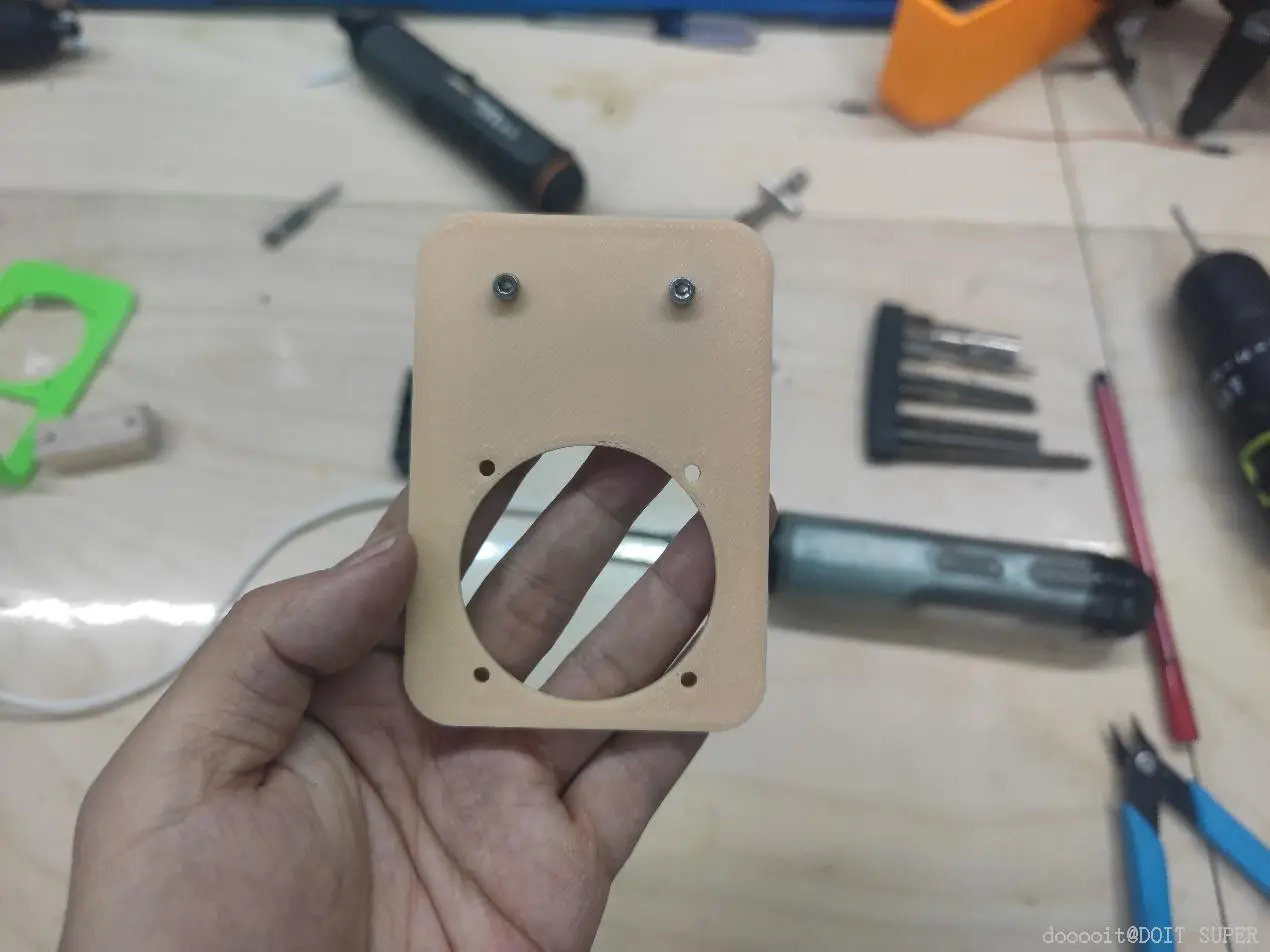

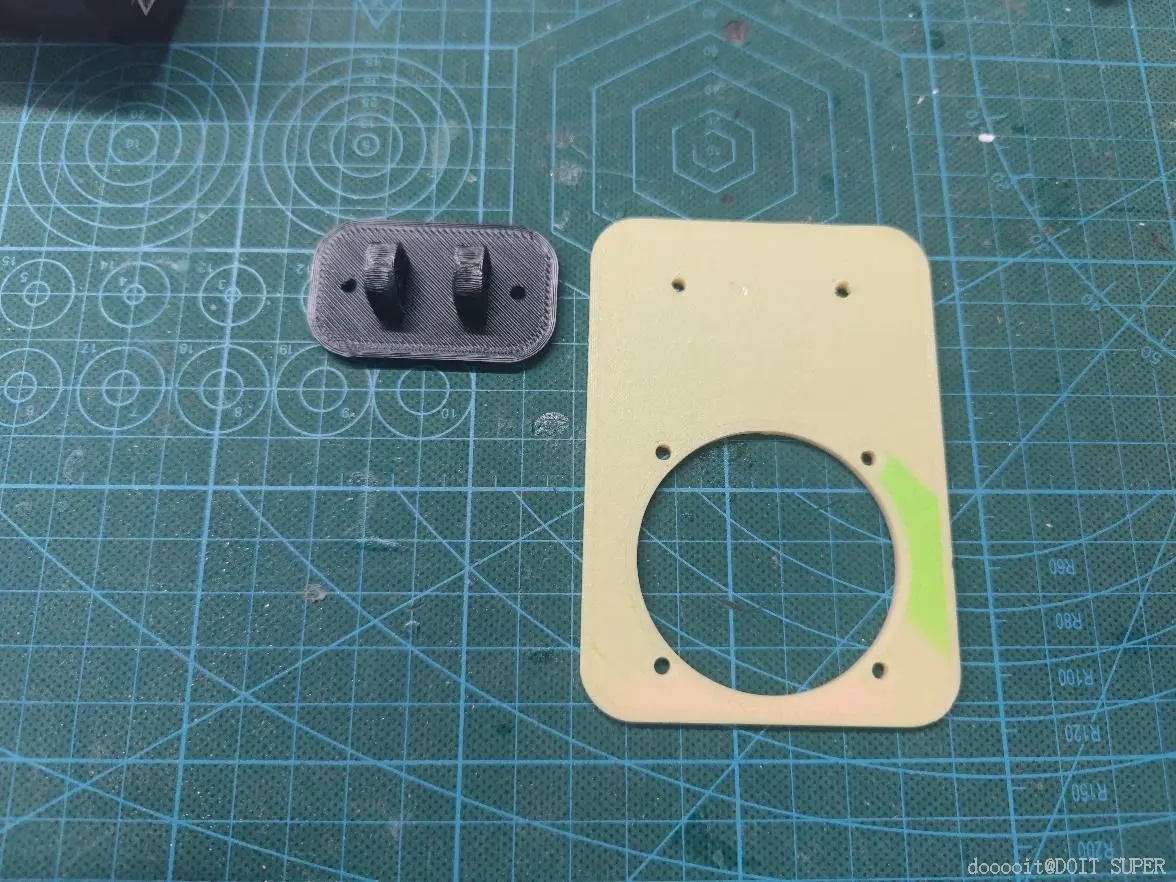

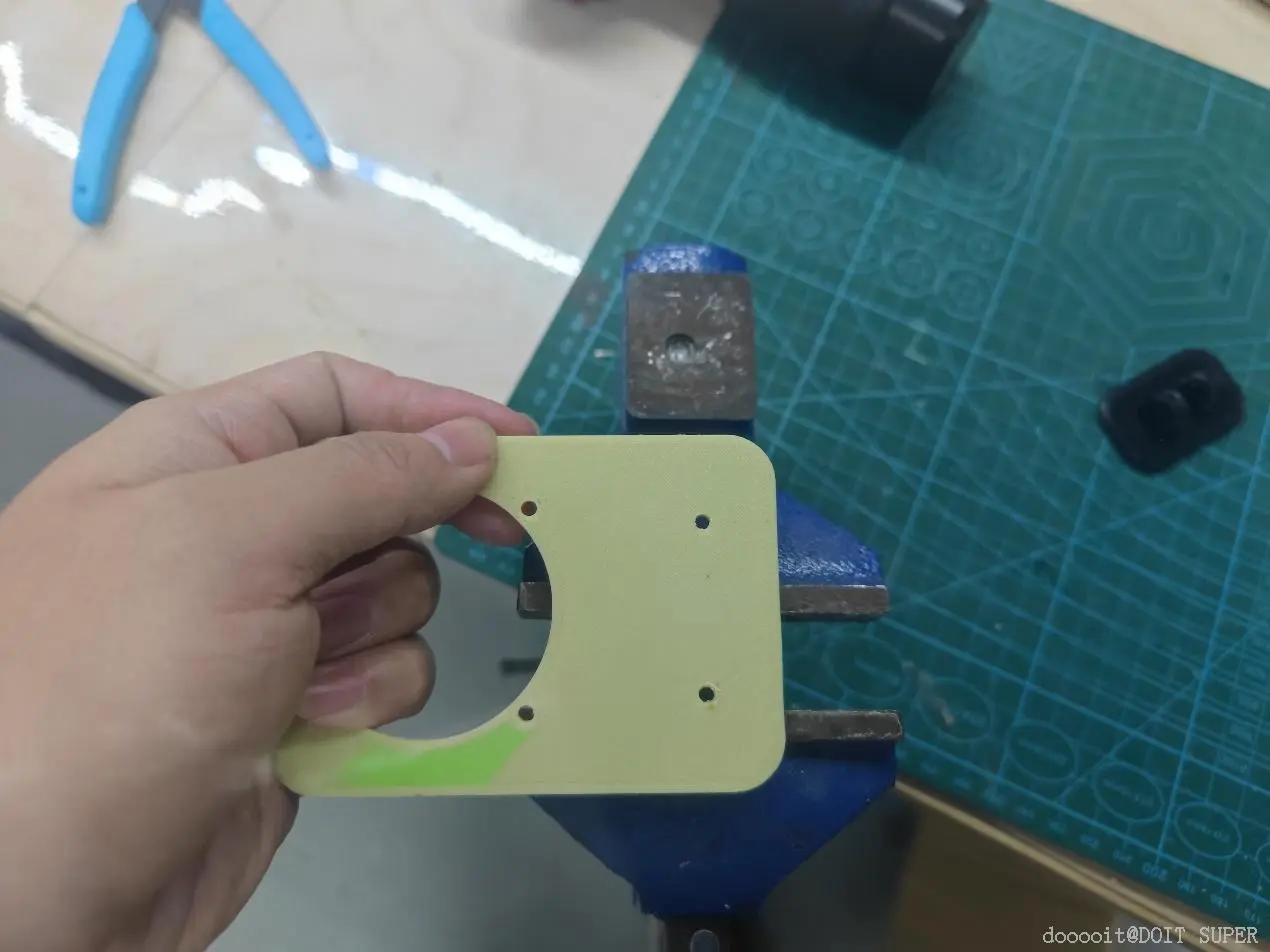

1) 马克笔定点，准备打孔3mm，孔距按照实际来。

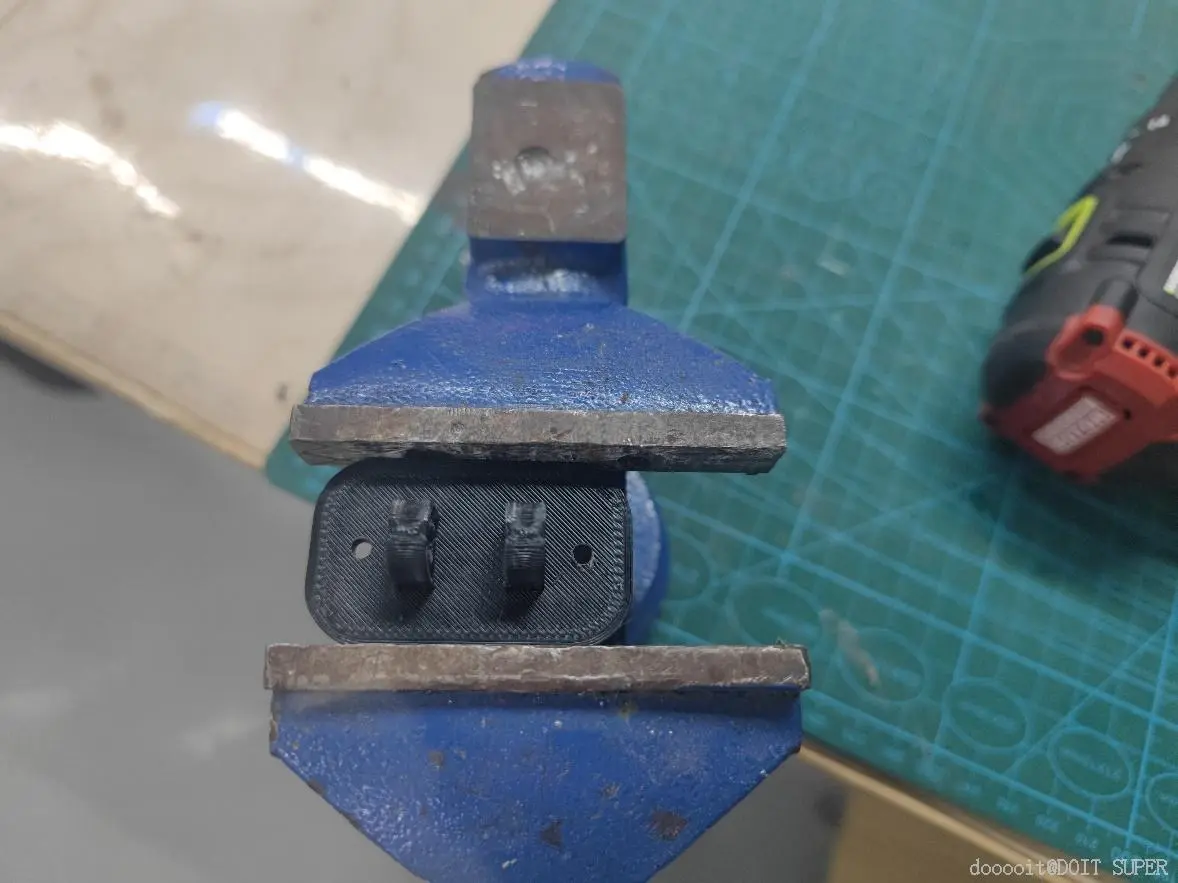

2) 装进踏板槽里，先打通一个3mm孔位，装进去螺丝，在打通第二个孔位。原因：为防止孔位打偏。

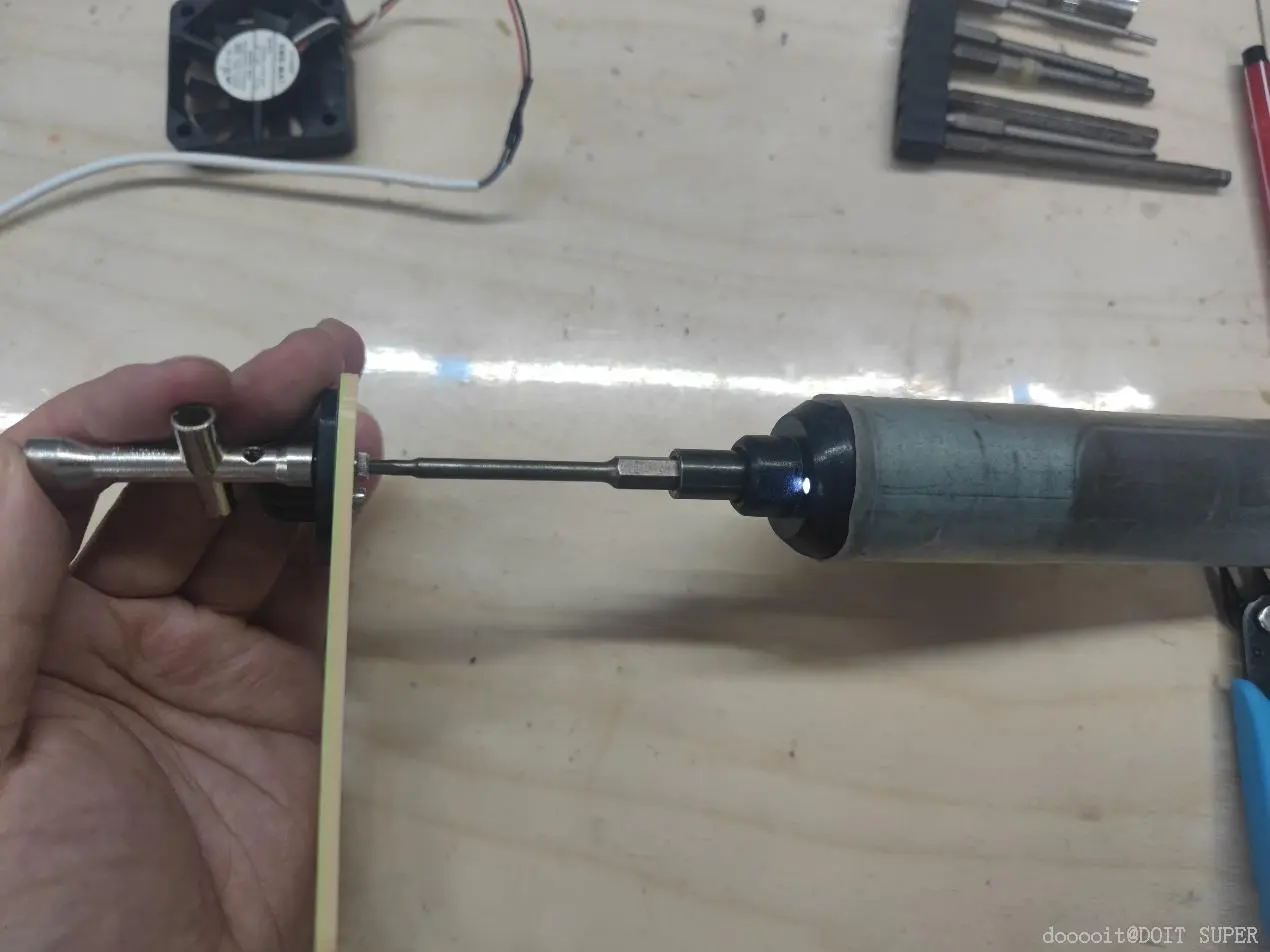

3) 螺丝刀及套筒紧固好。

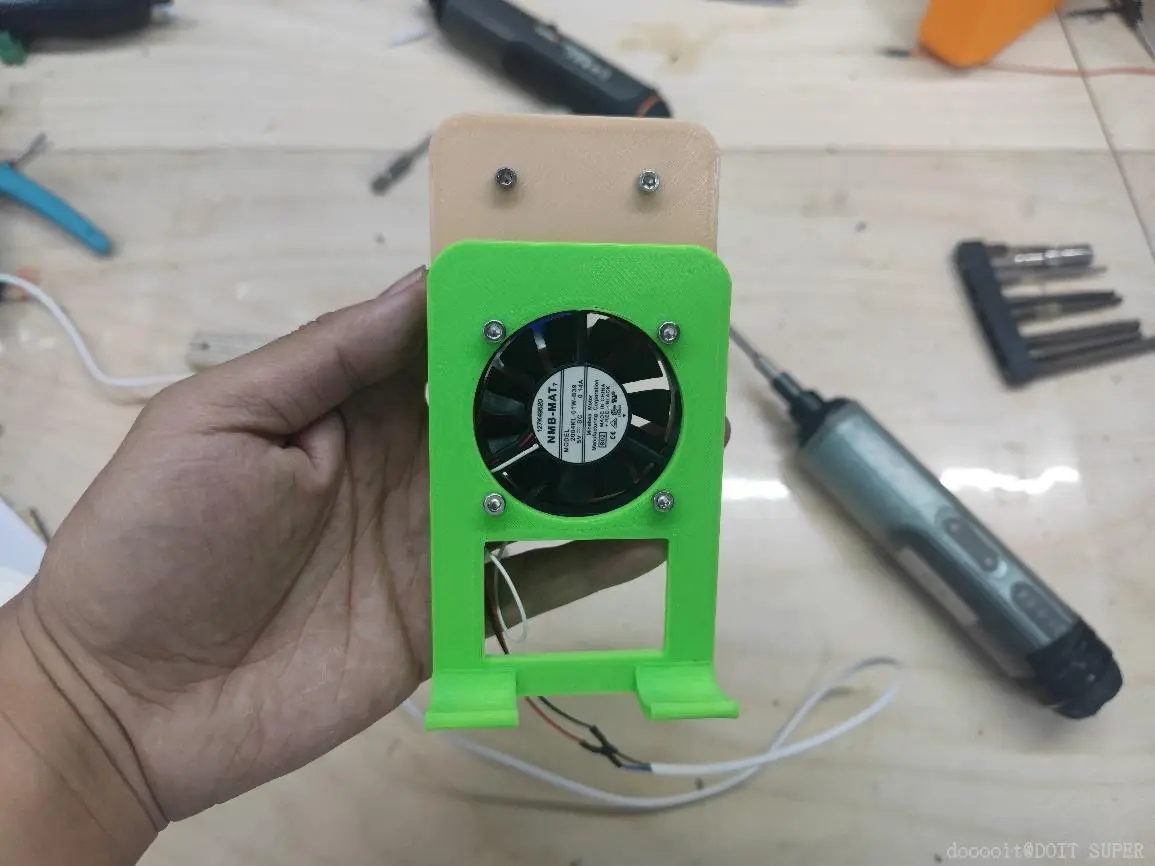

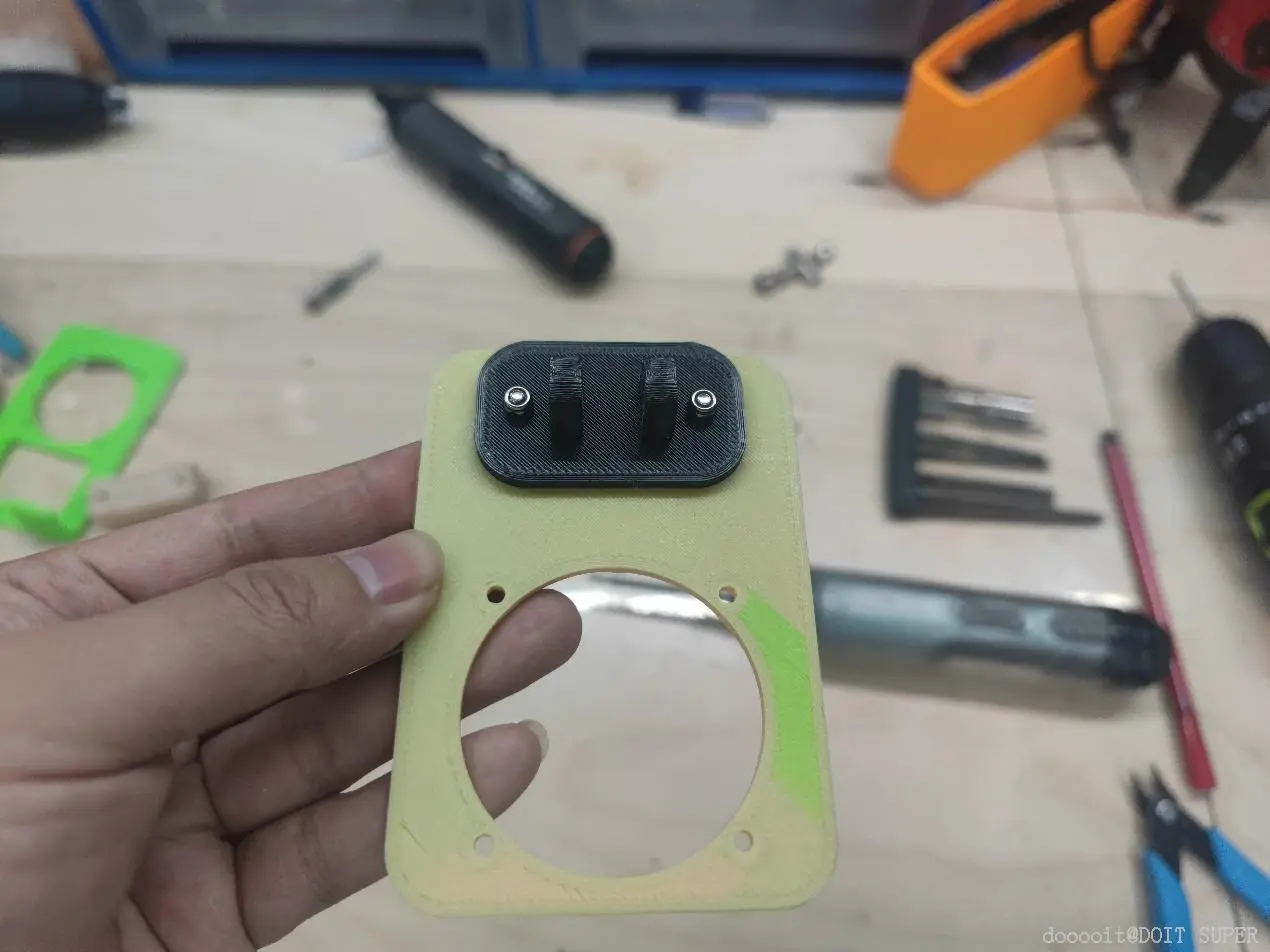

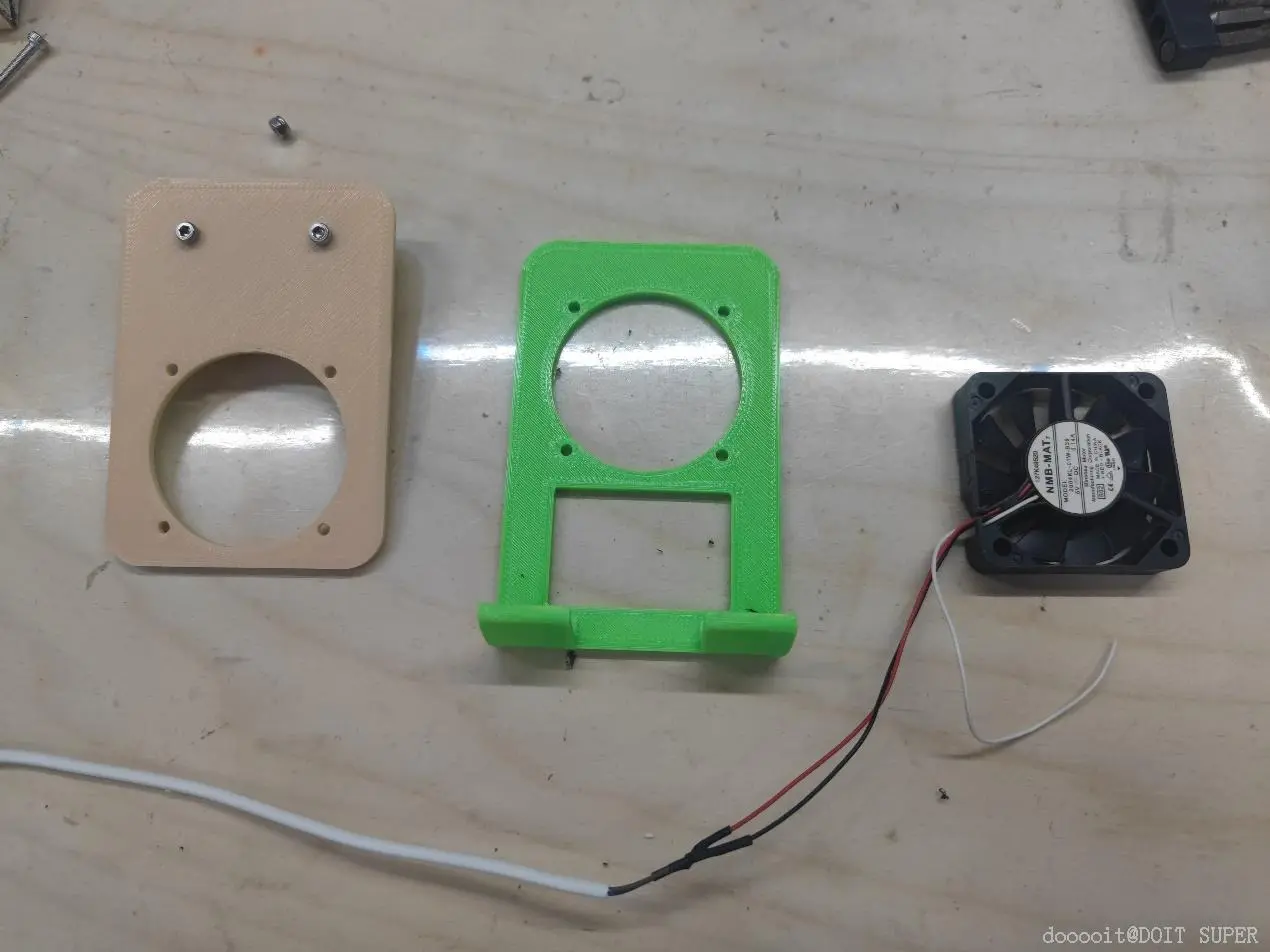

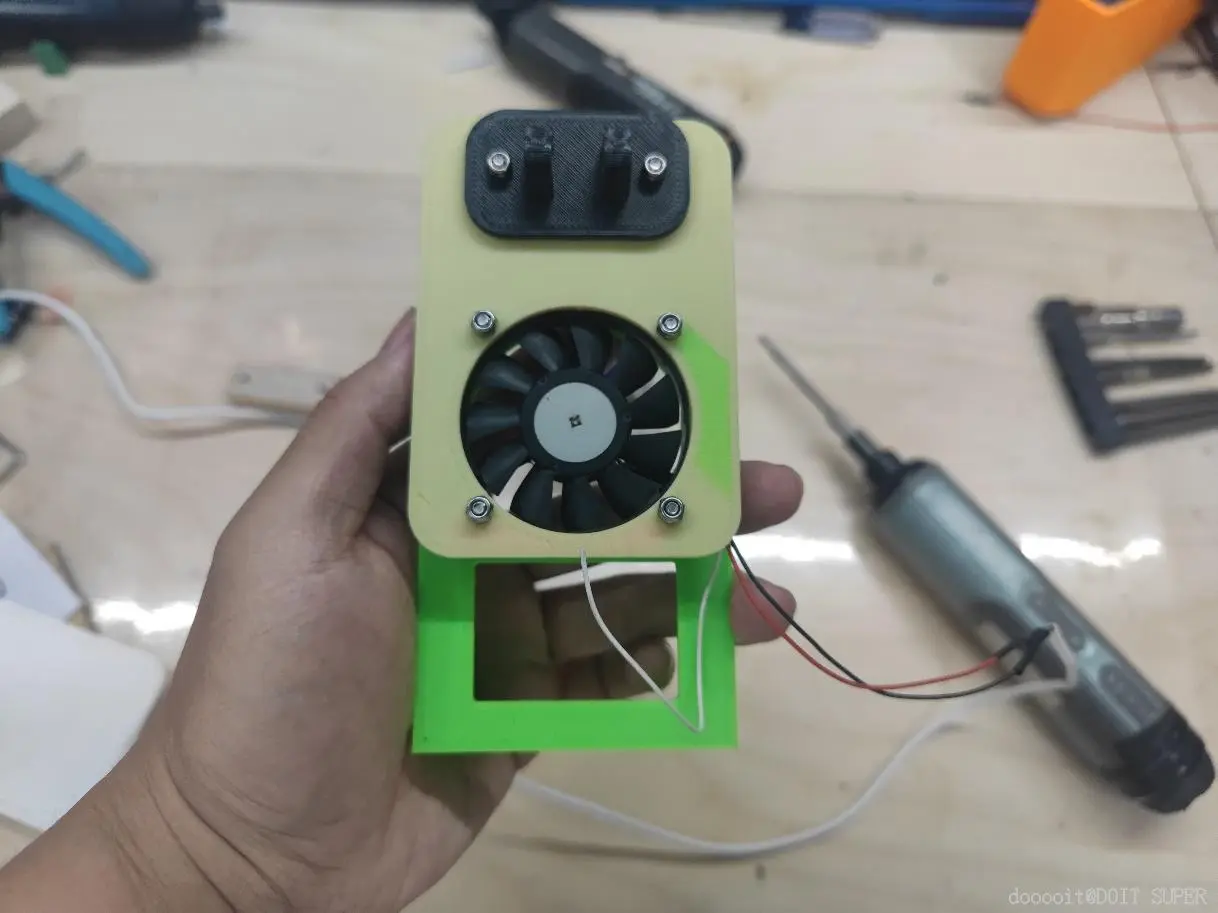

1) 将底板、风扇、前支架组装。如图1、2所示。

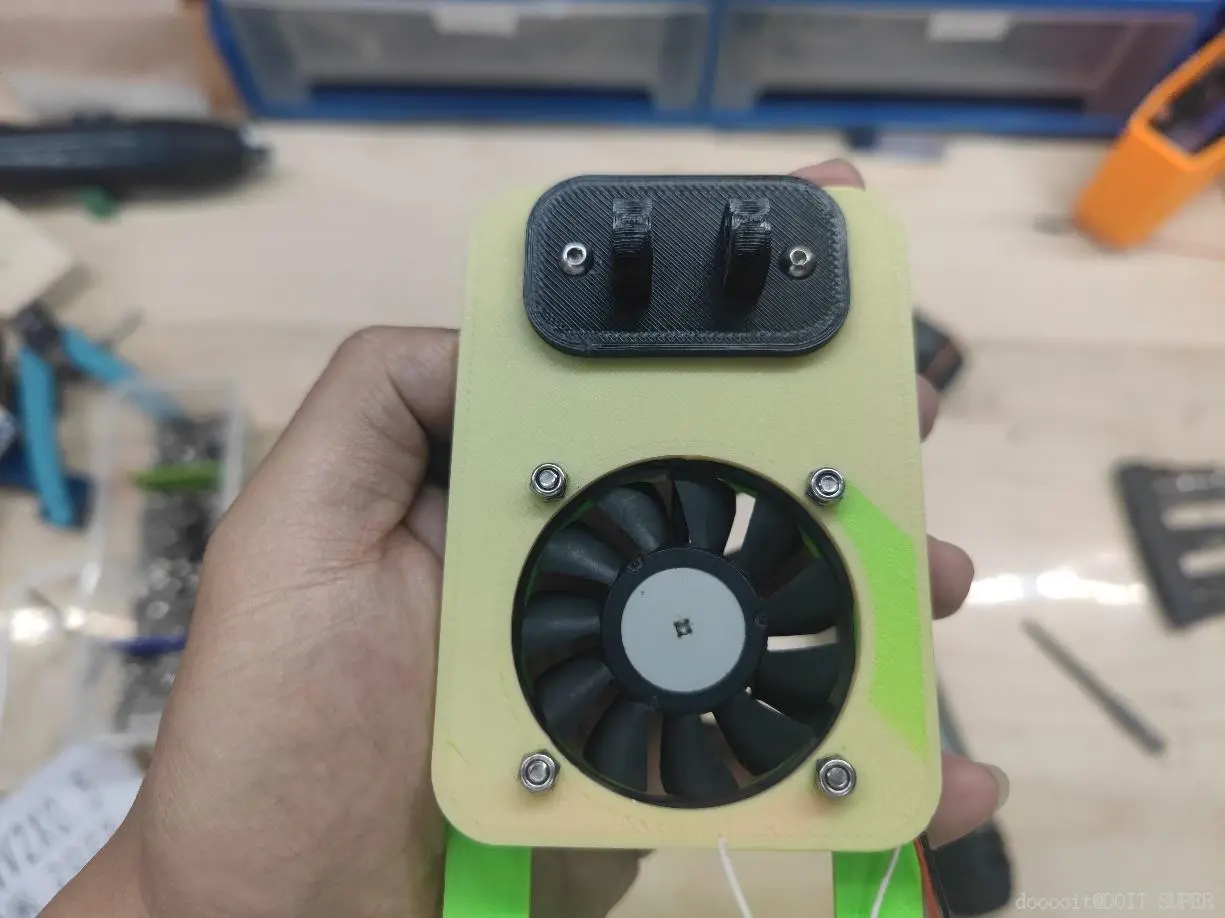

2) 螺丝螺母上紧，如图3、4所示。

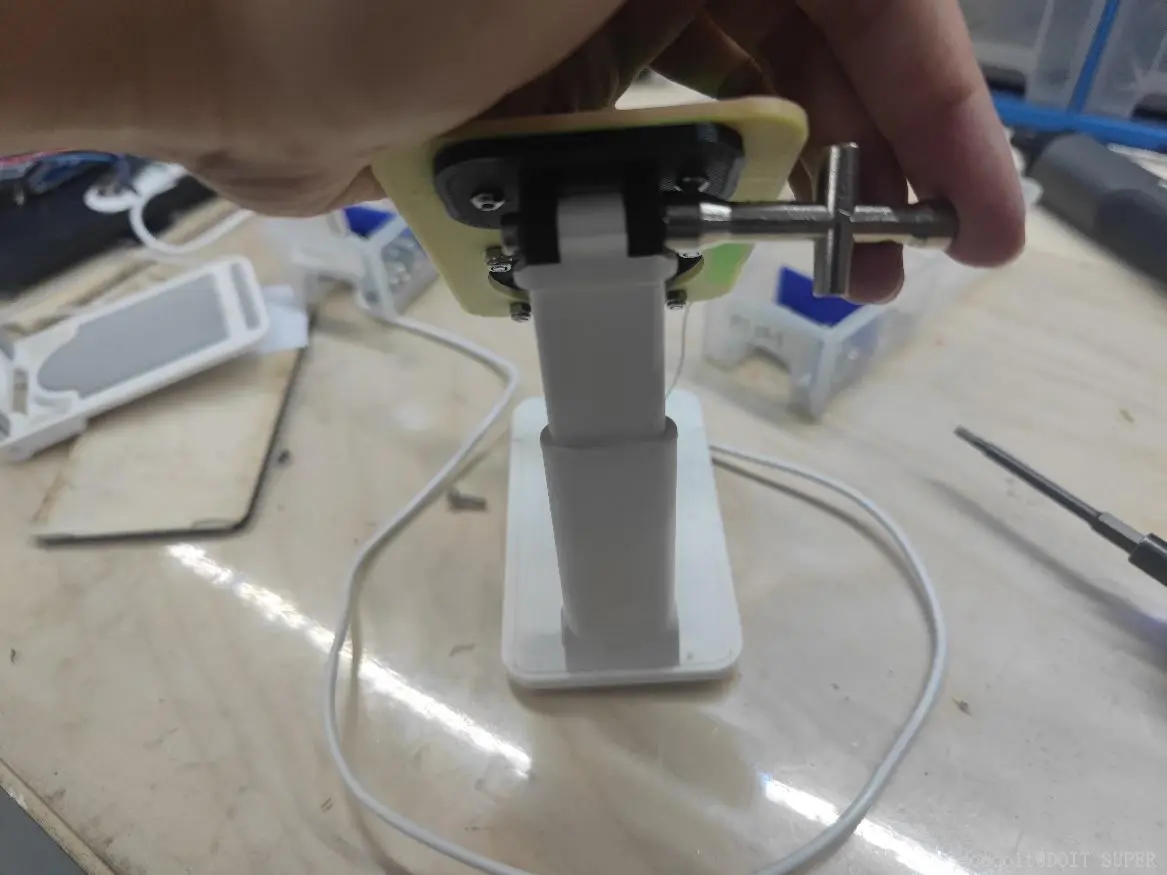

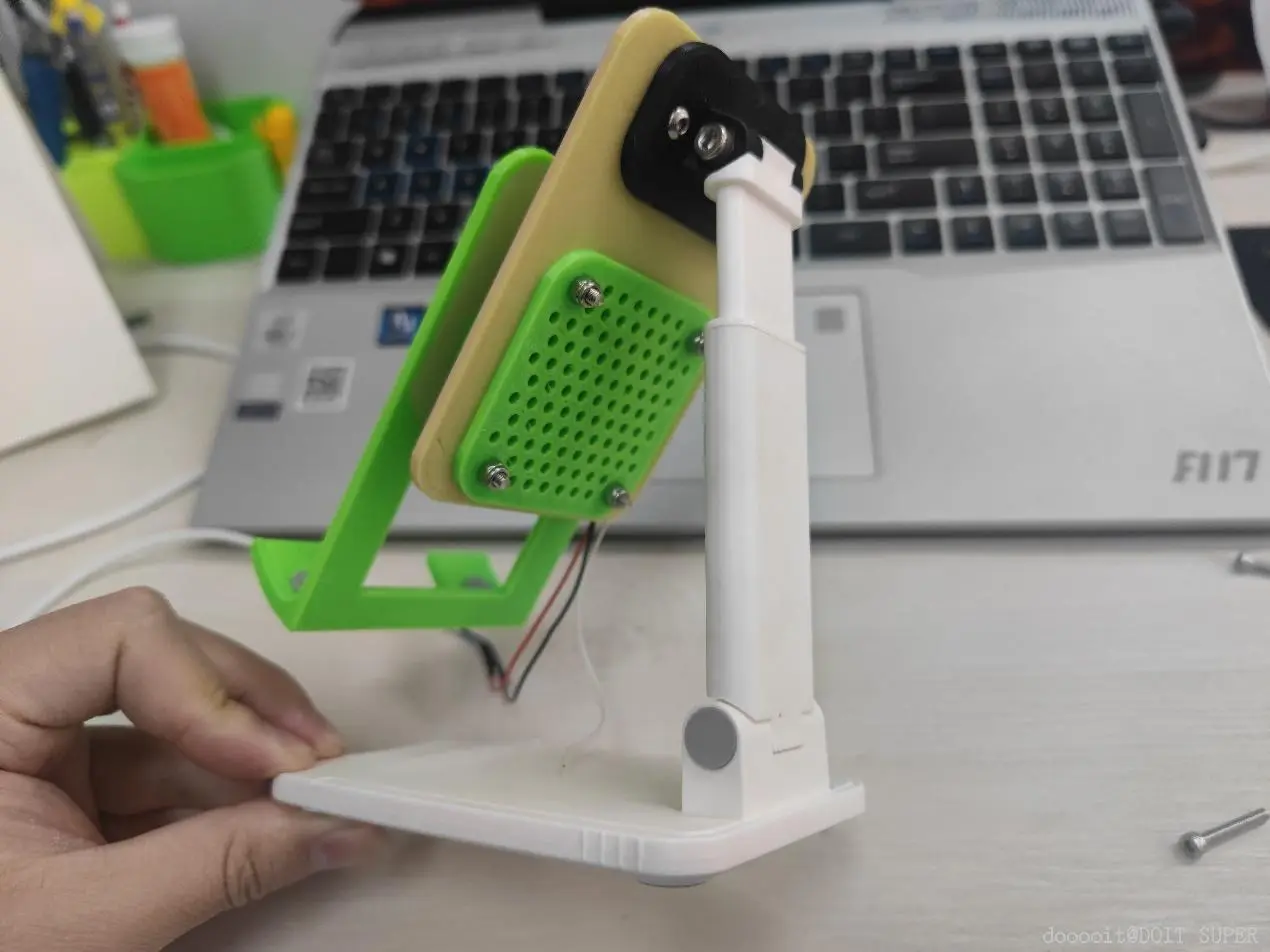

3) 将万向连接件与原装手机支架连接起来，如图6所示。

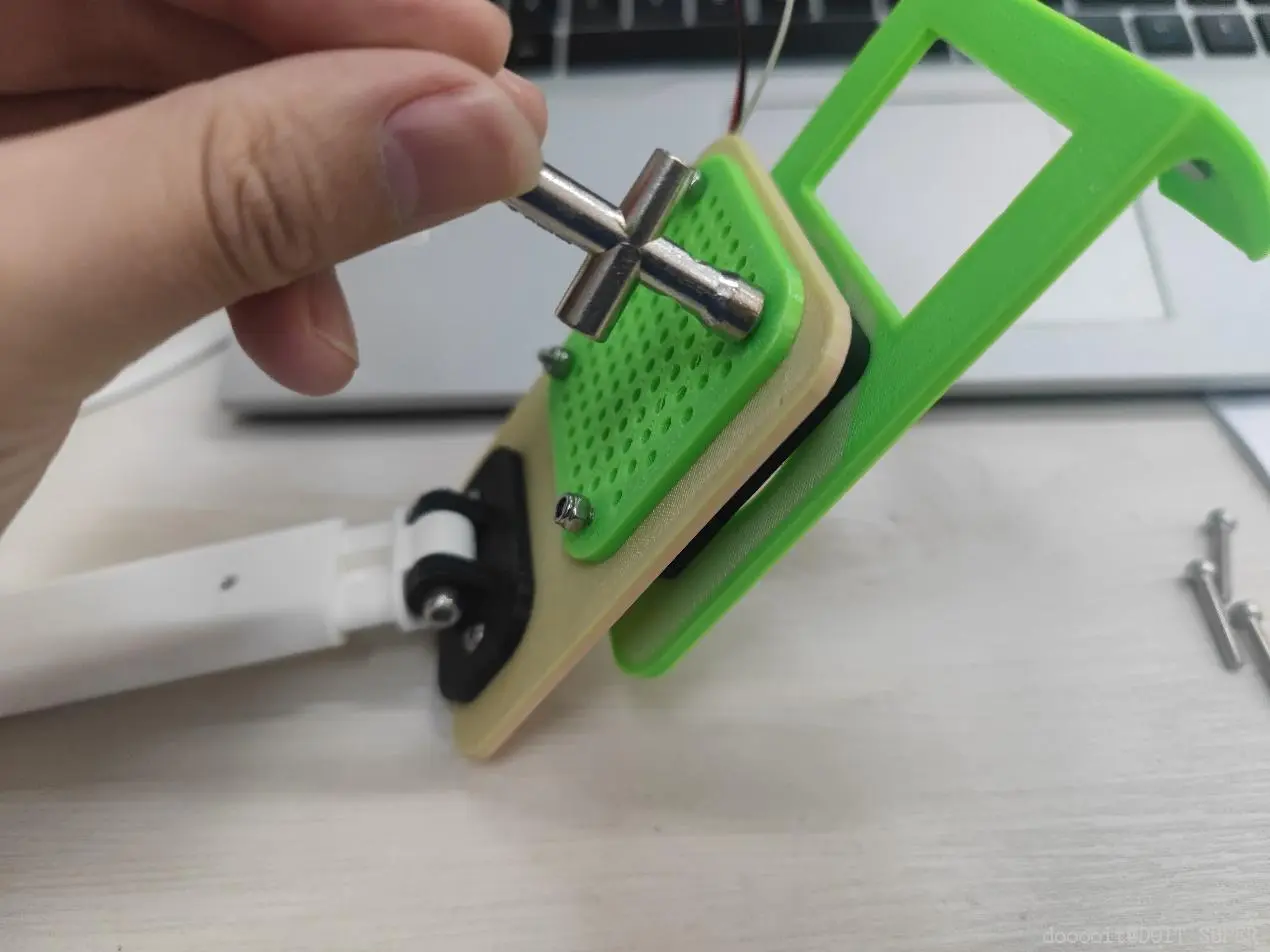

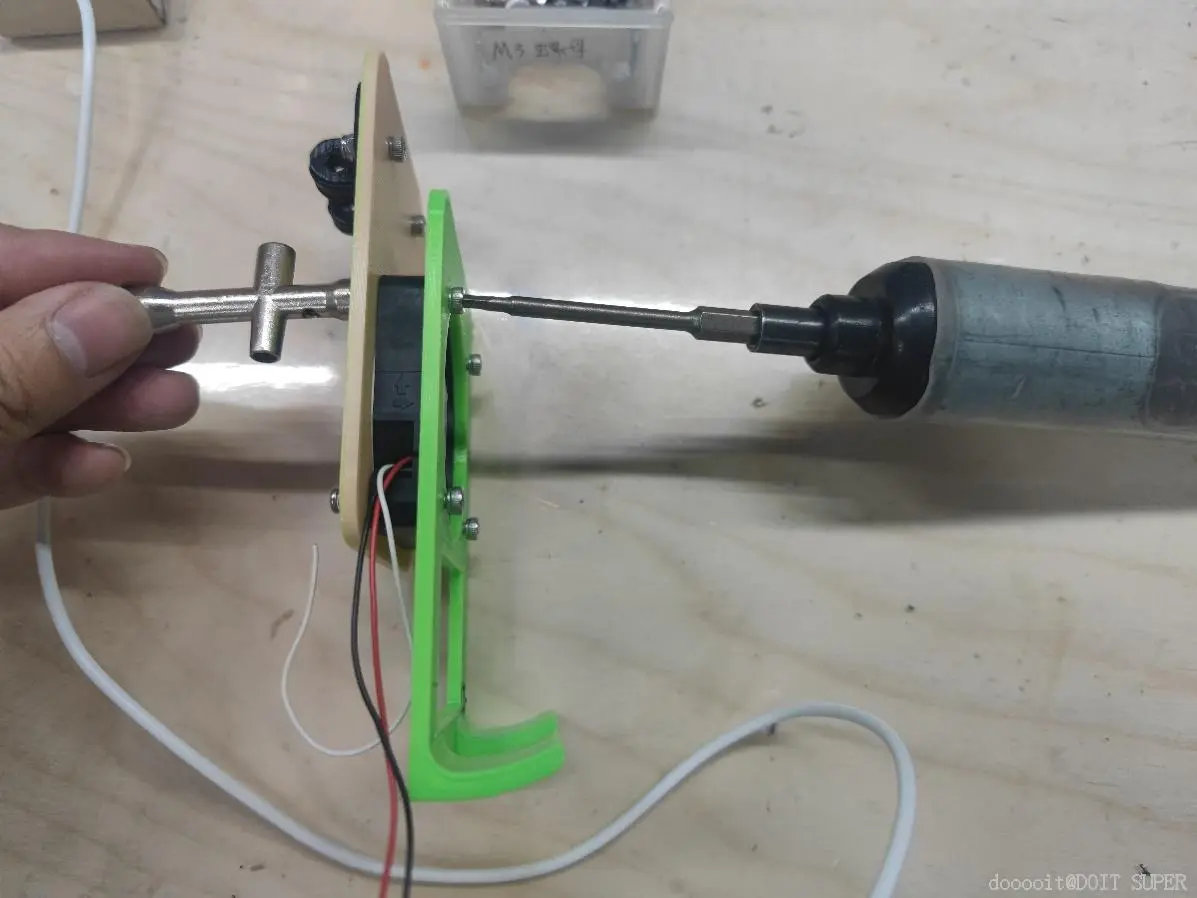

使用套筒将螺母拧紧固定好即可。

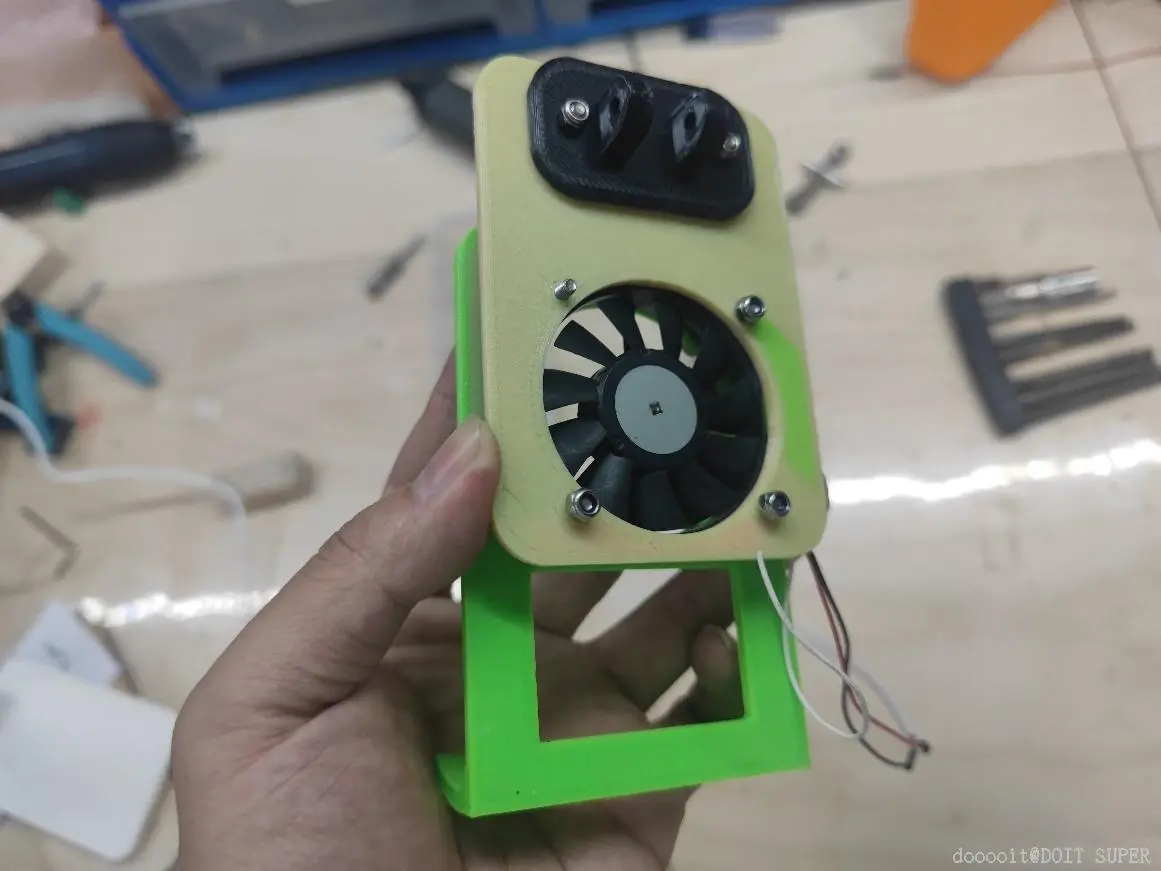

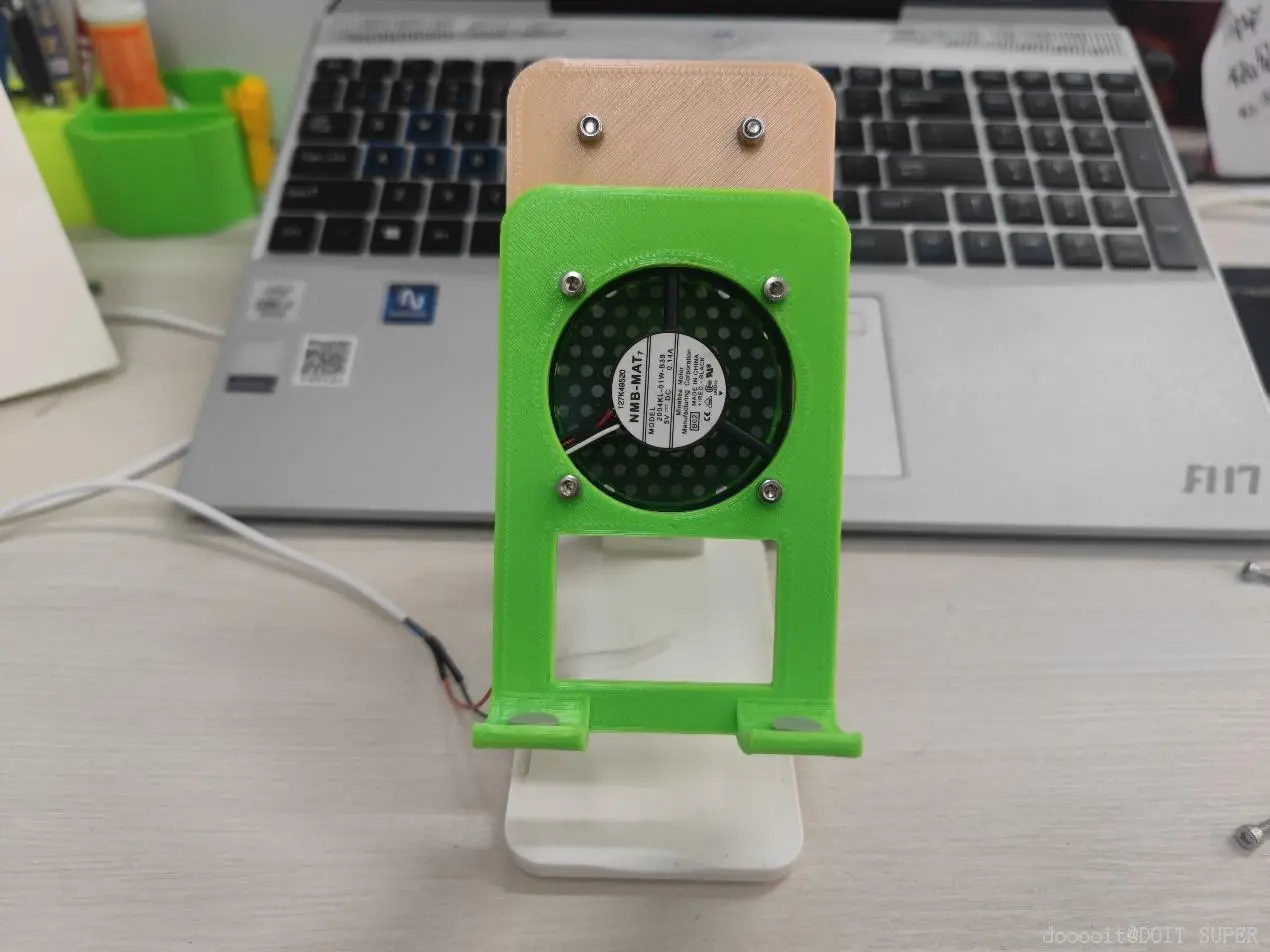

到此步骤，带有风扇的手机支架已经制作完成，这样，手机在充电时，就不会发热严重了。
