DIY 18V 牧田工作灯

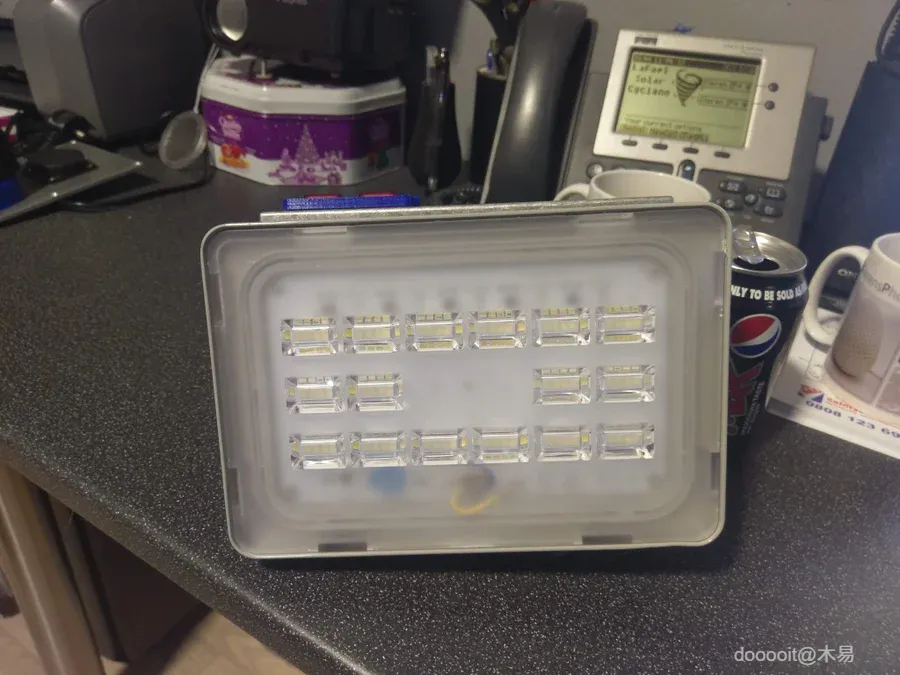

我环顾四周，决定使用亚马逊的小型逆变器板为 50w LED 泛光灯（6000 LM 日光）供电，它将安装在铝制外壳中，有两个开关和保险丝，一个 IP54 插座和一个 3D 打印的牧田电池座，带有牧田板 643852。

材料：

1. 200W 12V 逆变器

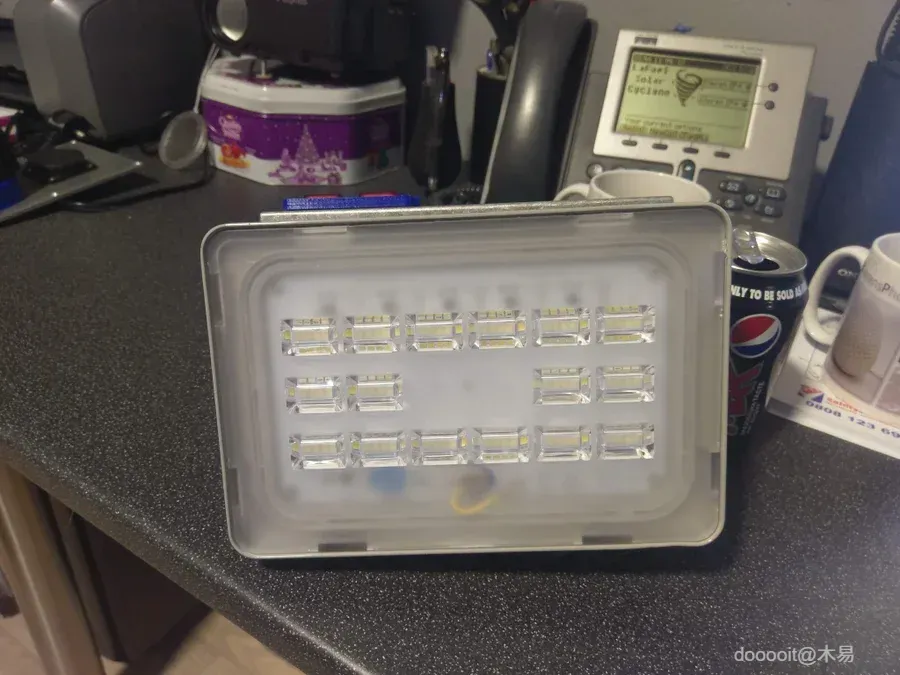

2. Viugreum 50W LED 户外投光灯
3. 用于 6.3 x 25mm 保险丝的面板安装保险丝座
4. 发光双刀单掷 （DPST），闭锁摇臂开关
5. ABL Sursum 1 位 电源插座， 13A， G 型
6. 薄壁 铝外壳， IP54 屏蔽， 188 x 120 x 57mm
7. 20mm 填料压盖
8. 24v 至 12v 降压 5A
9. 几个螺栓，3.5 毫米螺丝

为了能够使用 Makita 电池，您需要一个适配器，以便您可以像在任何工具上一样取出电池，我首先自己看了其中一个，然后发现其他人已经画了它们准备在 Thingiverse 上打印，我打印的那个是 Simhopp 的，非常适合 Makita 电池， 您可以在此处获取 https://www.thingiverse.com/thing:2029647。

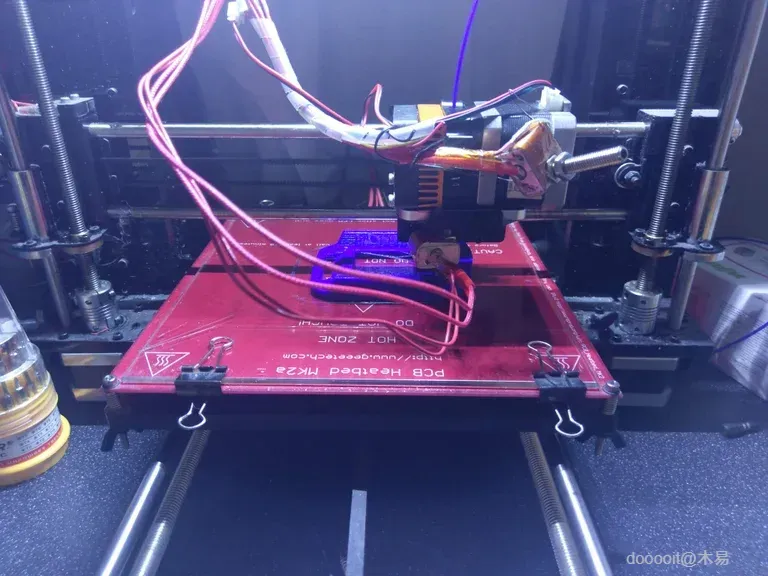

我建议在带有支撑材料的 100% 填充物上打印。大约需要 2 小时 45 分钟。

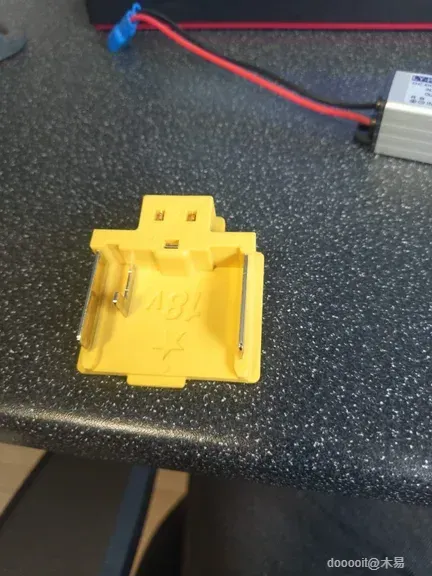

这个 3D 打印模型也非常适合 Makita 电池插脚模块 643852。

为了给灯具和插座供电，我最初打算使用廉价逆变器板。不幸的是，它根本无法输出正常的220V交流电，说实话，我拼尽全力也只能测出区区3V的交流电压。

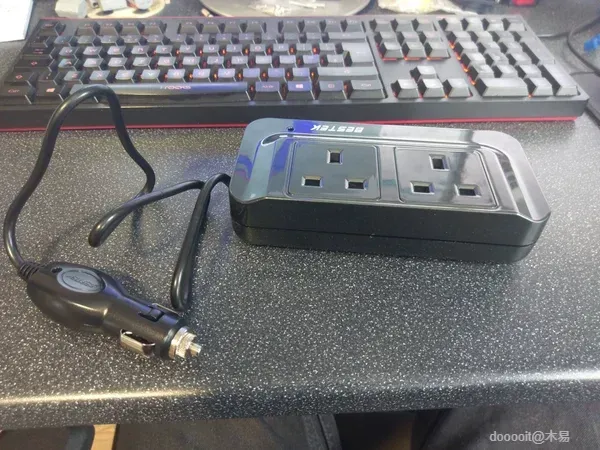

因此，我转而选择了市面上尺寸最小的一款12V车载逆变器——Bestek 200W型号。虽然它的价格约为240元，比我最初的预算高了不少，但我以前用过Bestek的产品，对其质量非常有信心。

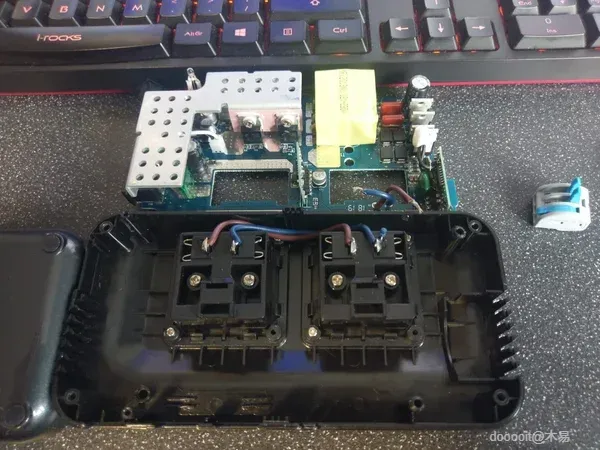

拆解过程非常简单：外壳由螺丝固定，内部PCB板也仅由两颗螺丝锁定。卸下所有螺丝后，PCB板即可翻折打开。接着，我将连接插头插座的导线剪断，特意预留了足够的长度，以便直接使用杠杆式接线端子（如Wago连接器）进行连接，无需将新线缆焊接到电路板上。

请记住，您正在拆解的是一个能输出220V高压交流电的设备，操作不当可能致命。请务必保持极度谨慎，运用常识确保安全！

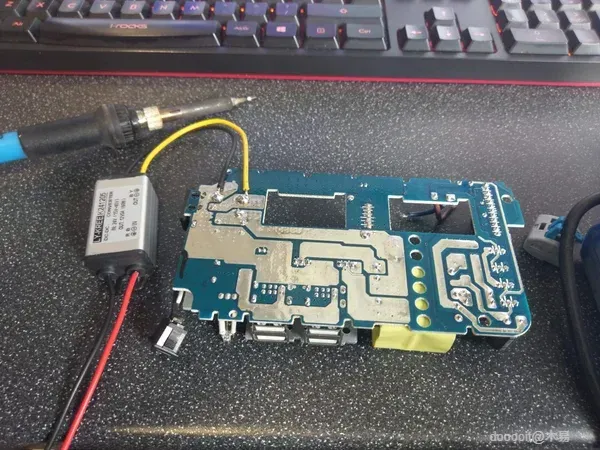

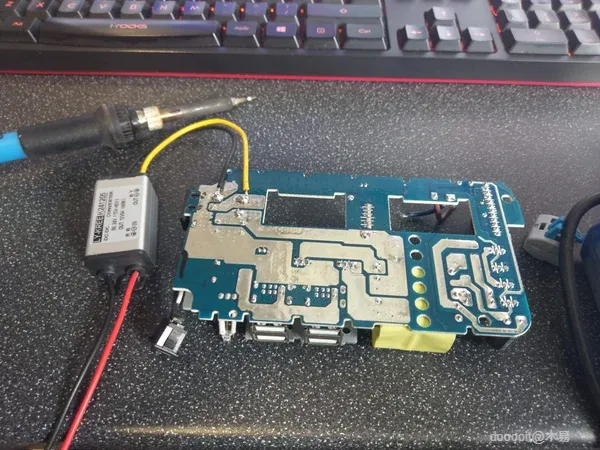

一旦我把逆变器拆开，我就焊接了 24V 到 12V 的降压，这是因为 12V 逆变器的 18V 是高电平，当我检查电池的实际电压时，它们的范围从 18V 到 20V，所以为了安全起见，我决定降压会是一个更好的选择。

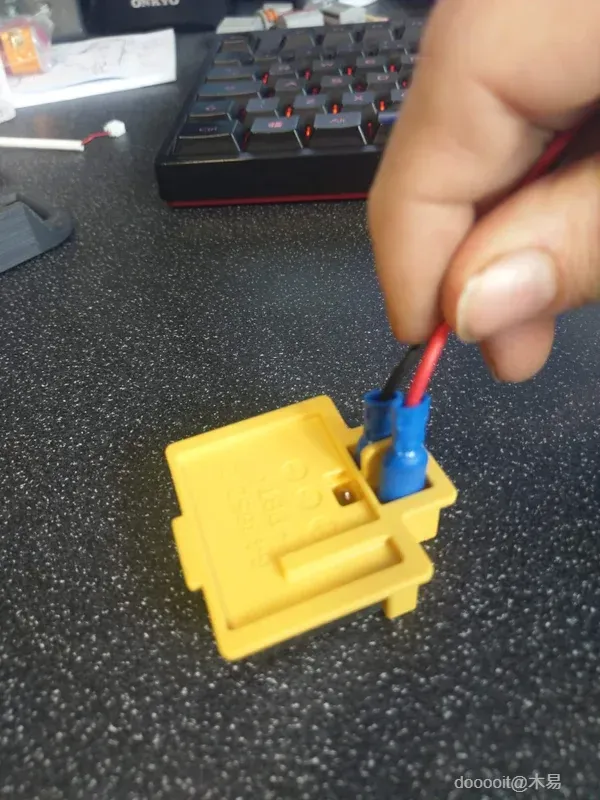

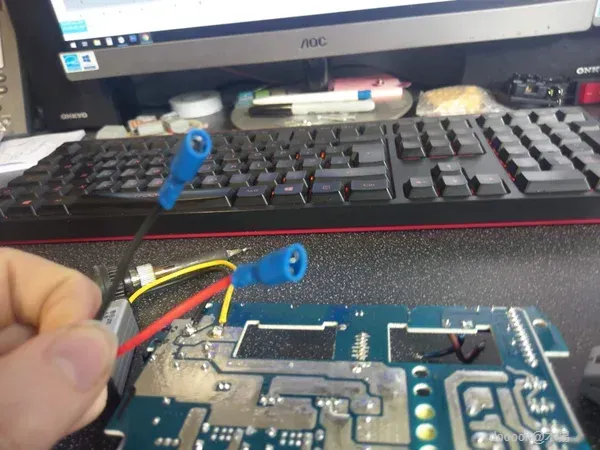

24v 至 12v 15A 最小降压转换器然后，我还将两个压接连接到 24v 到 12v 降压转换器，以便我可以将其推到电池座上。

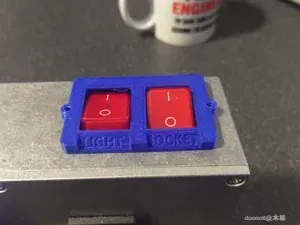

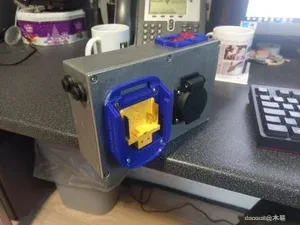

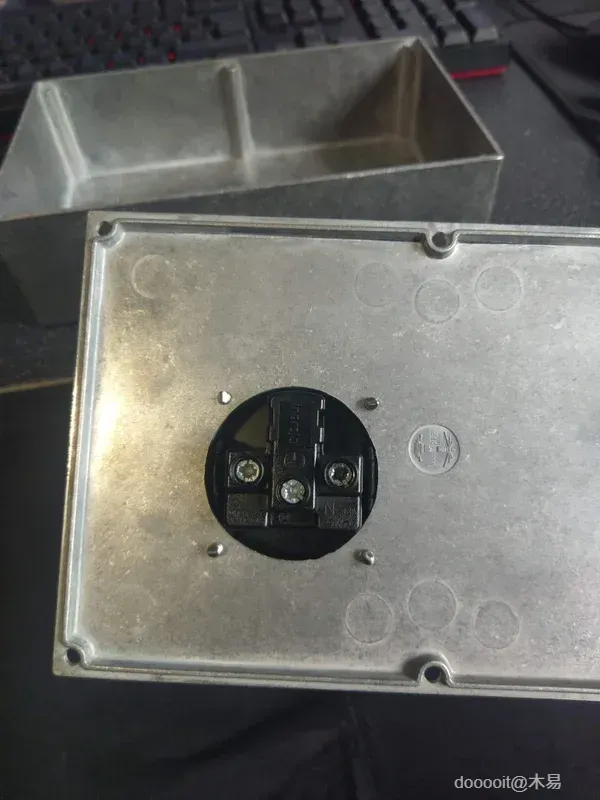

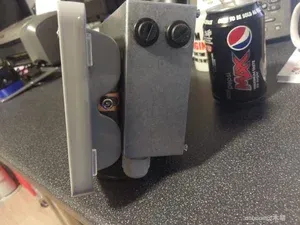

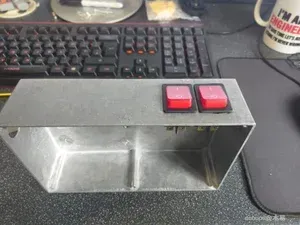

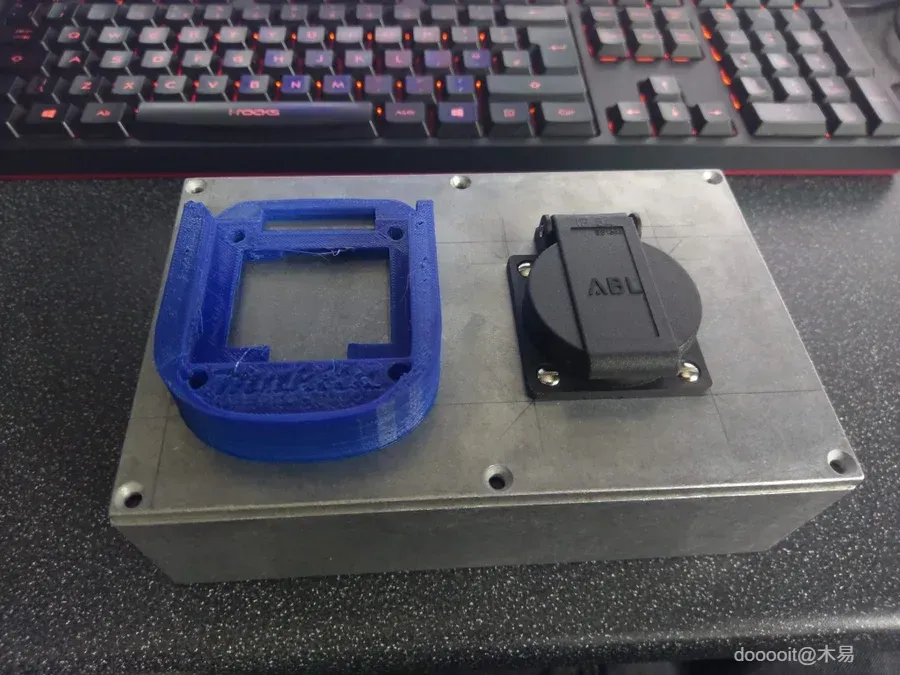

我现在必须弄清楚如何将这些物品全部放入盒子中，我首先将逆变器放入盒子中，看看我还剩下多少空间，这样我就能够计算出其他组件的位置。我把开关放在顶部，把保险丝座放在侧面，把插座和电池座放在前面。然后我用铅笔标记出位置并开始打孔并将零件安装到位，我为其中一个开关做了一个小孔，在开关顶部留下了一个缝隙，我通过打印一个夹在两个开关上的开关板来解决这个问题。

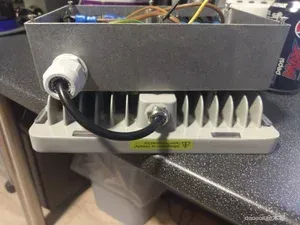

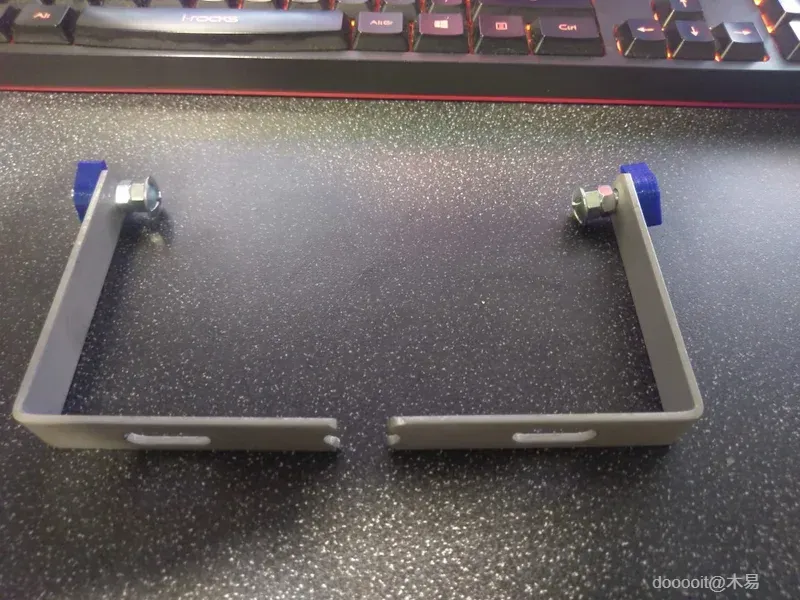

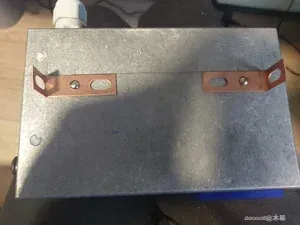

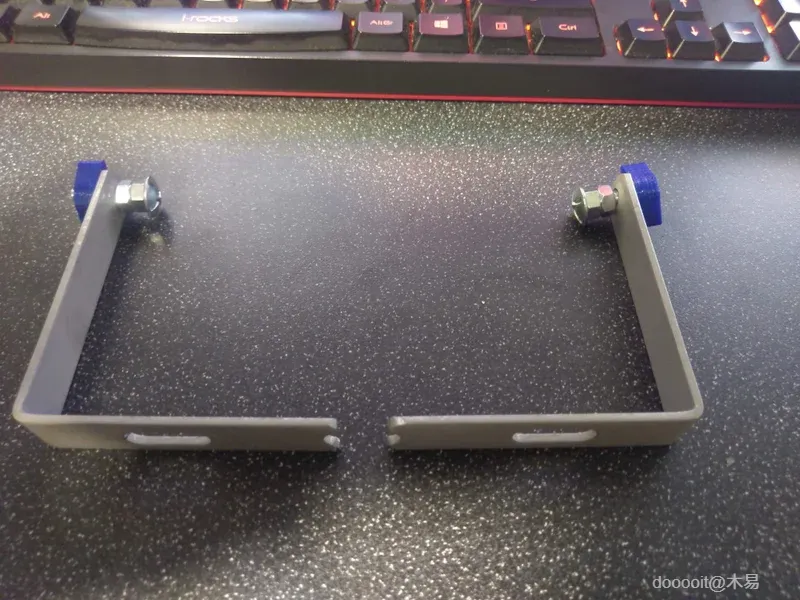

为了安装泛光灯，我使用了两个弯曲 90 度的铜接地条，然后在接地条和外壳上挖了一个5毫米的孔，然后我用水龙头拧入孔并将新支架拧到外壳上，并使用泛光灯上的原始螺钉将其固定在一起。泛光灯的电缆进入机箱底部并连接到交换机。

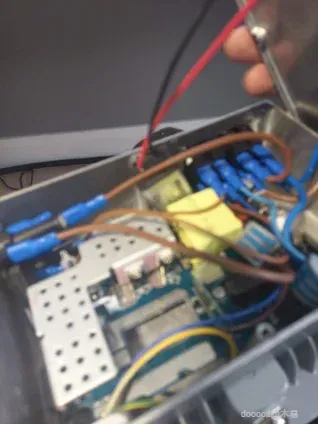

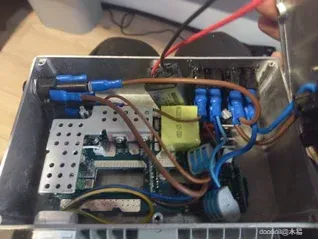

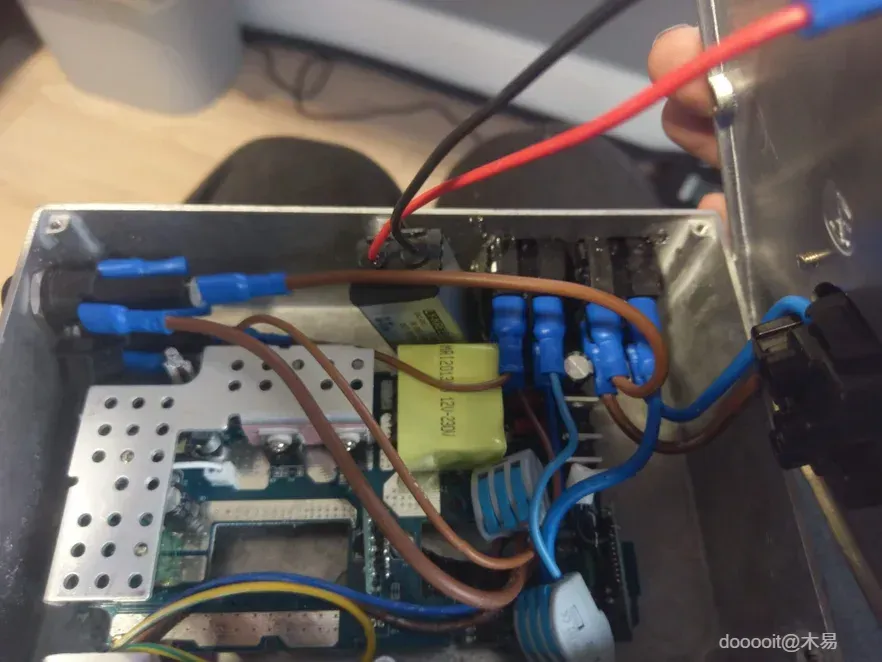

泛光灯安装完毕后，我便开始将各个组件装入外壳内。首先，我在外壳内部安装了隔离柱（Stand-offs），目的是让逆变器与金属外壳保持绝缘距离。这些隔离柱经过钻孔处理，我使用丝锥攻丝后将其旋入固定，并涂抹了环氧树脂以确保其牢固不松动。固定好逆变器后，我开始布线：从逆变器引出导线，先连接到保险丝座，再串联至双极开关，最后分别接通泛光灯和插座。此外，我在所有表面贴装元件（SMD）上都涂覆了一层树脂，以防止它们因长期震动而松脱。

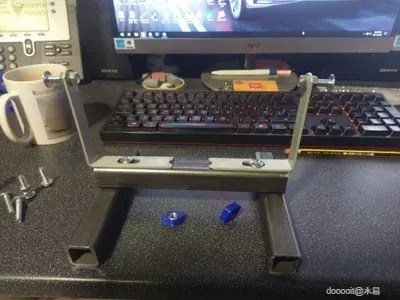

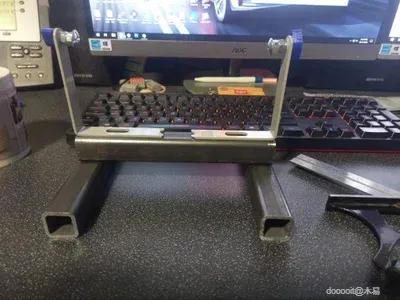

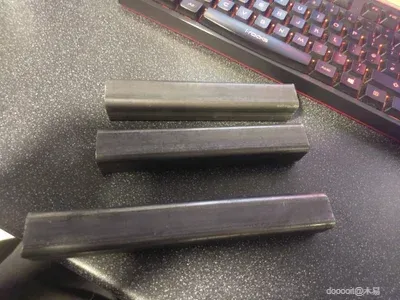

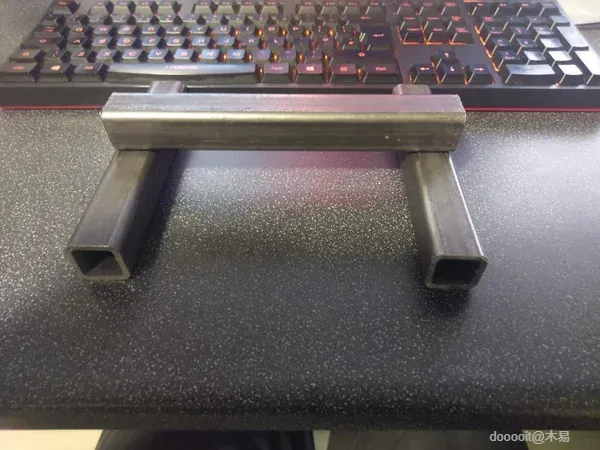

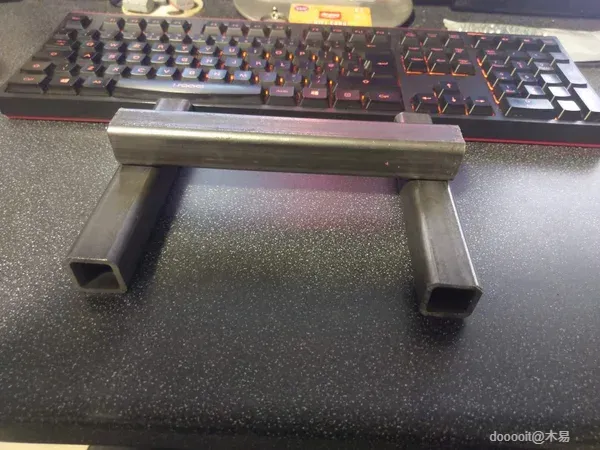

为了制作支架，切割两块 25 毫米 x 25 毫米的 150 毫米和一块 190 毫米，然后将它们焊接在一起，并在我切割后将原来的泛光灯支架用螺栓固定到这个底座上，使其更宽一点。然后，我在外壳上钻了两个孔来安装支架，并用螺栓将其全部固定在一起。

说实话，当初我给自己定下了几个硬指标：

1. 亮度要足：必须比市面上大多数同类产品都亮。
2. 续航要久：至少能连续工作 2 小时。
3. 通用性强：能直接使用标准的电钻电池（我手头是牧田 18V 的）。
4. 功能扩展：最好有个额外功能，比如带个插座，方便接其他灯或者给设备充电。

可以说，这些目标我都实现了，但过程确实不少波折。 第一个坑就是那个从国内买的廉价逆变器，根本没法用，后来换了个靠谱的大牌逆变器才解决。 第二个麻烦出在 DC-DC 转换器上，功率不够直接烧了。起初我用的那个 24V 转 12V 的转换器最大电流只有 5A，但我那个 50W 的 LED 泛光灯，通过逆变器正常工作时电流就要 6.5A，启动瞬间更是高达两倍！为了解决这个问题，我果断换上了一个 15A 的 24V 转 12V 转换器。

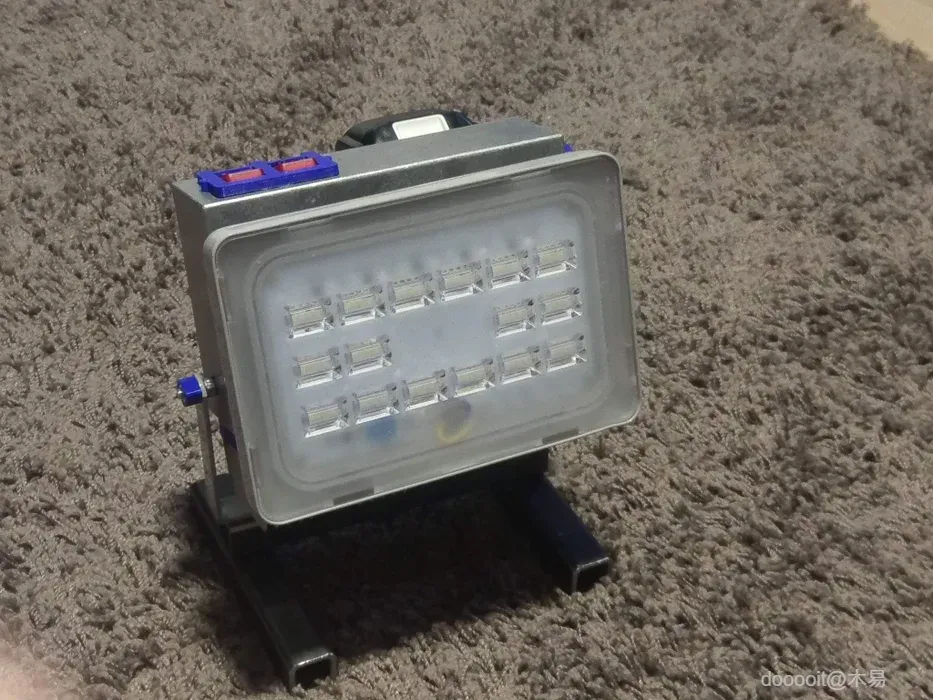

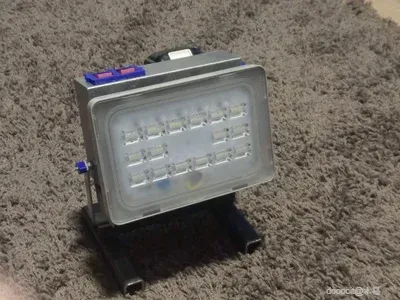

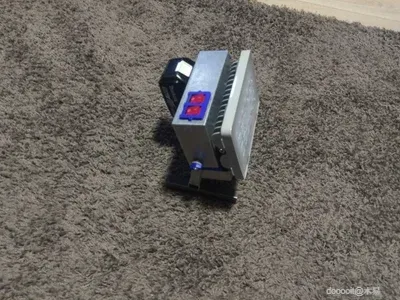

现在的最终效果很理想：用一块 5Ah 的电池，能坚持 2 个半小时。那个额外的插座算是意外之喜，随时可以接别的灯或充电器。整体做工也很扎实 ，完全能适应工地的恶劣环境。后续使用情况我会再跟大家更新。

虽然最后稍微超了点预算，整个项目下来花了大概 600 多，但这也不算什么大事，毕竟我对成品非常满意。

不过得提醒大家一句，如果你们也想 DIY 这种工作灯，其实配个 10W、20W 或 30W 的泛光灯就完全够用了。我现在装的这个 50W 的简直是“杀鸡用牛刀”，亮得离谱，单靠它就能把整条街都照亮了。
