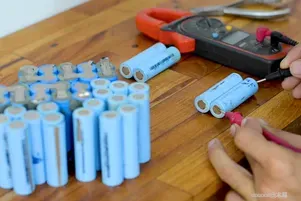

由于我们需要充电器是模块化的、易于构建和低成本的,所以我遇到了这些 TP-4056 锂电池充电板。这些板专门用于通过微型 USB 输入为锂离子电池充电,具有过充保护,最重要的是,它们非常便宜。

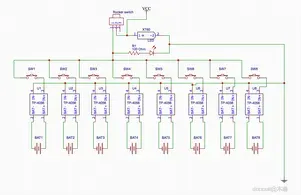

对于每个模块,我决定使用两个电池支架,每个电池支架最多可容纳四个电池。因此,对于每个模块,我们将需要 8 个 TP-4056 模块。
对于板的主输入,我使用了 XT-60 连接器,但我们也可以选择仅使用手机充电器为两节或三节电池充电。

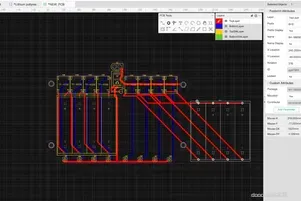

现在,为了保持简单和整洁,我决定设计印刷电路板。

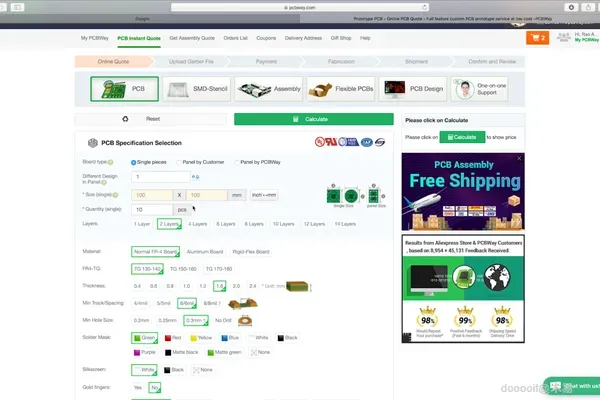

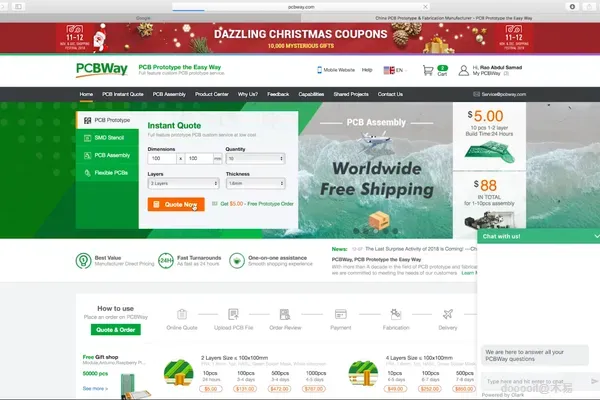

为了节省时间,我决定订购 PCB。所以我访问了 PCBWAY,在经历了几个选项后,我订购了 10 块板。这些板足以构建一个能够同时为多达 80 个电池充电的充电网。
上传 Gerber 文件后,我等待设计得到验证,以确保电路板没有问题。嗯,这是他们众多有用服务之一,这个项目是由他们促成的,因此请务必查看他们的网站,以找到价格优惠的优质 PCB。
电路板的 PCB 和 Gerber 文件的链接是:
https://www.pcbway.com/project/shareproject/18650_Cells_Charger_PCB.html

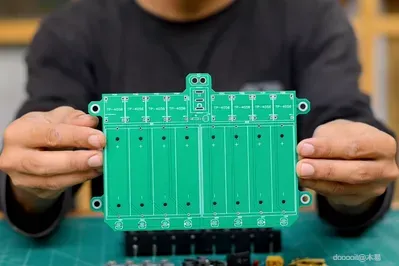

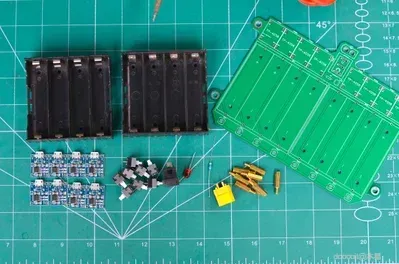

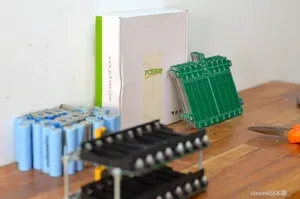

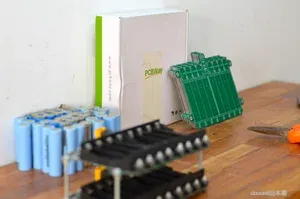

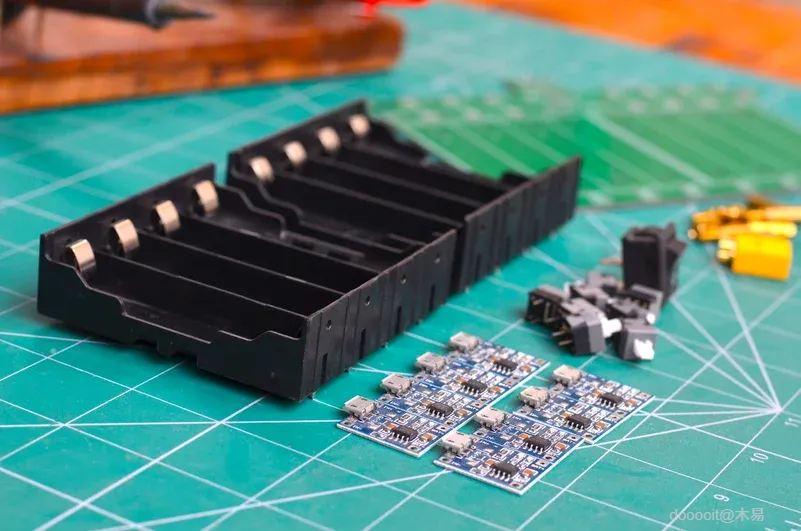

在短短一周内,PCB 就放在了我的工作台上,质量几乎不言而喻,所以伙计们可以看看他们的网站,因为他们通过赞助使这个项目成为可能。我收集了所有组件。BOM(物料清单)文件将在此步骤中附加。

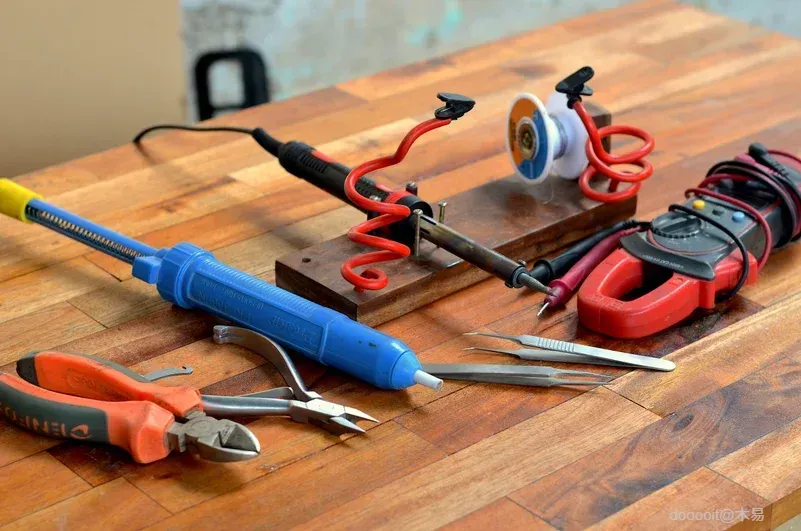

对于工具,我们将需要基本的焊接材料。
TP-4056 模块:
https://www.banggood.com/custlink/GKGDDk05kP

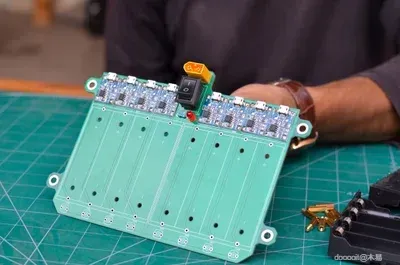

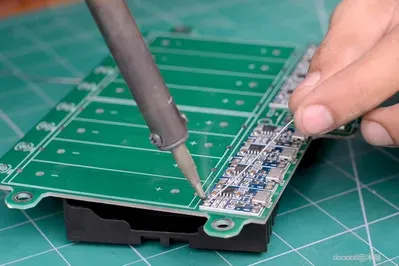

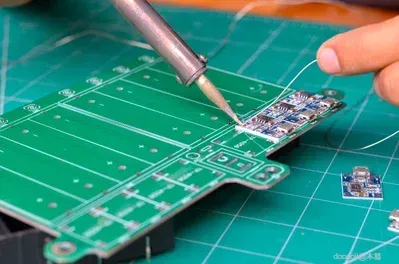

要组装 PCB,我们需要做的就是删除板上提到的所有组件。我从焊接充电板开始,然后转向更大的组件。

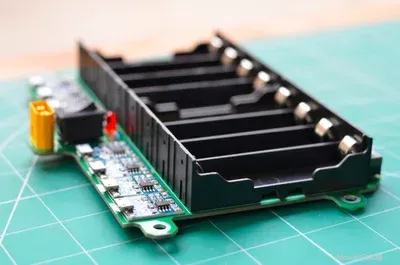

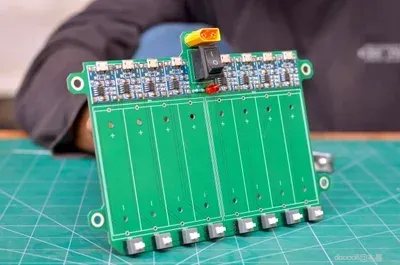

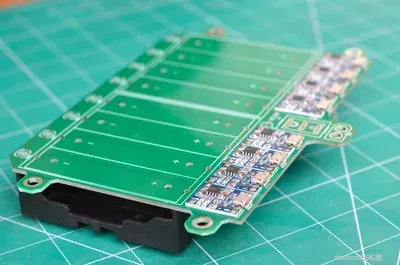

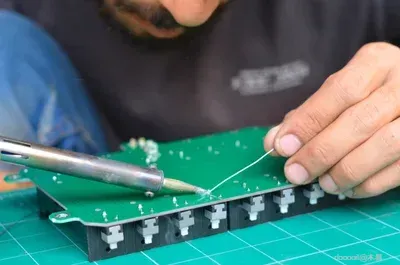

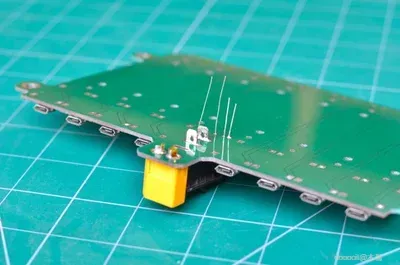

完成所有小组件的焊接后,我就焊接了电池座。确保电池座上的极性与 PCB 上提到的极性相匹配。

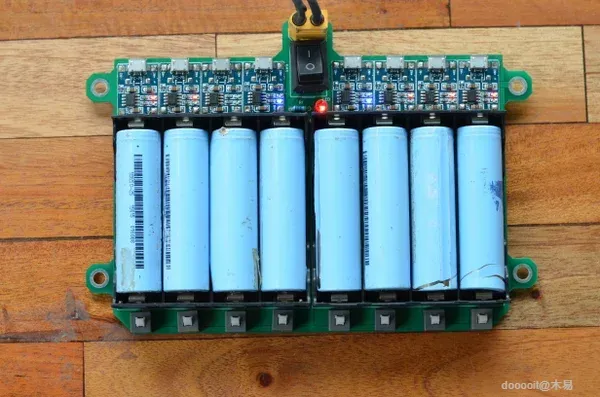

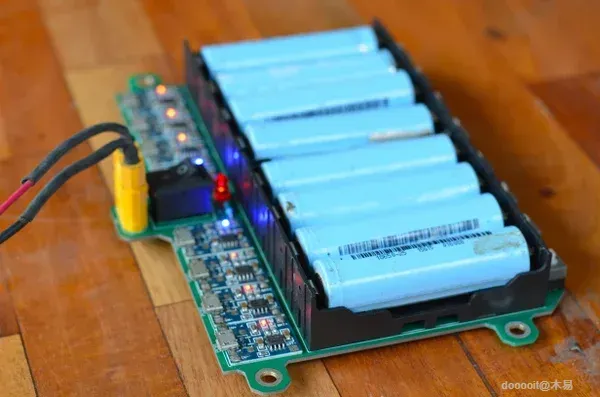

有了所有组件,我几乎只花了 10 分钟就完成了一个模块。现在在我制作更多模块之前,我测试了这个。
现在为了测试模块,我使用微型 USB 电缆将手机充电器插入 TP-4056 板。这允许我为多达三节电池充电。
为了给 8 节电池充电,我使用了使用 XT-5 连接器的 60v 输入的 PC 电源。该模块可以完美地为每个电池充电。当电池充满电时,该特定充电板上的灯会从红色变为蓝色,我们可以关闭该特定电池的开关以节省电量。

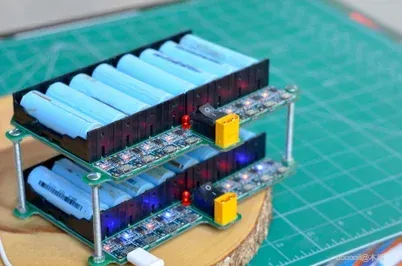

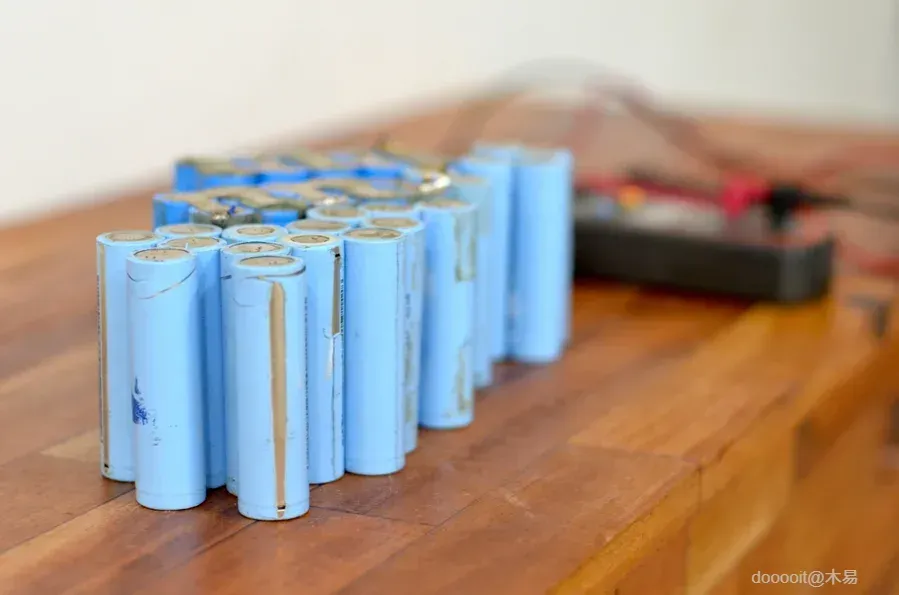

现在为了形成整个充电网格,我制作了一些更多的模块,因为我必须为很多电池充电。

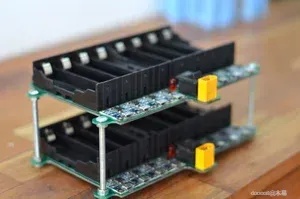

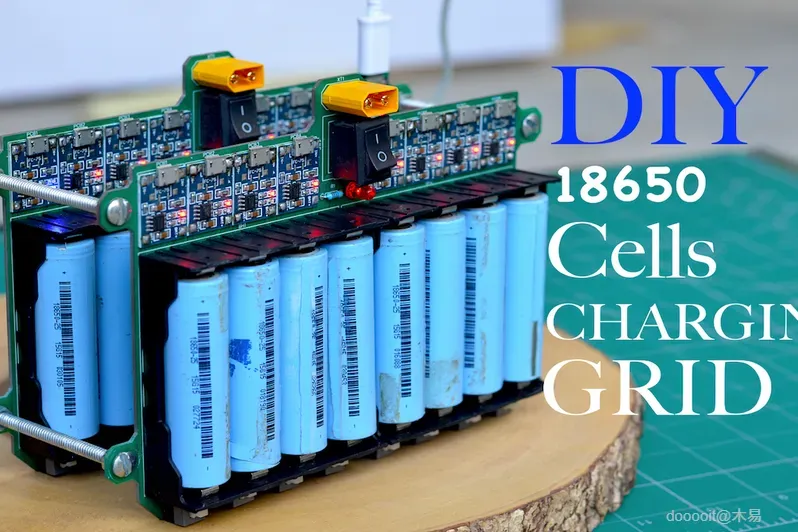

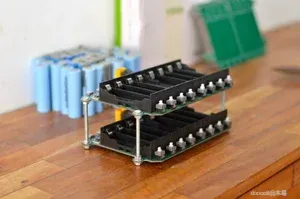

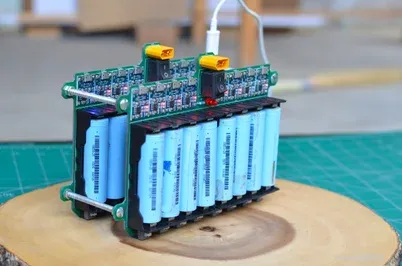

在制作了几个模块后,我然后使用一些螺母和螺栓组装了模块,因为我没有所需的支架。现在,为了给整个电网供电,我使用了与上一步相同的电源。由于每个模块都跨支架并联连接,因此通过任何模块提供输入都将为整个电网供电。

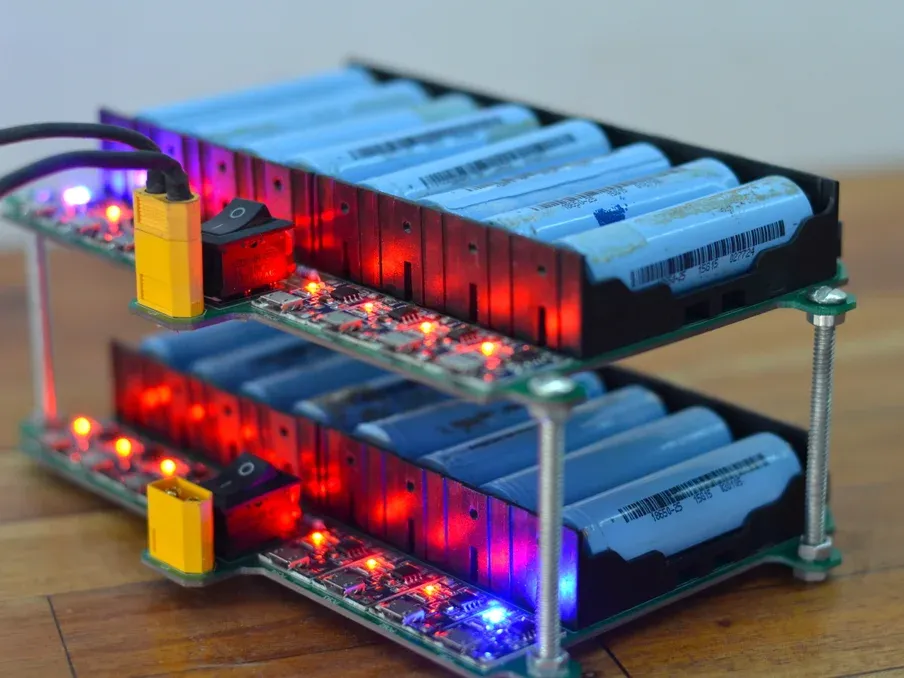

整个项目被证明是一个非常有用的项目,因为现在我有一个定制的充电器,可以为我想要的电池充电。整个充电网的价格只是市场上专业充电器价格的一小部分,而且它们没有充电能力。
PCB 使一切都整洁,预制充电板省去了很多麻烦,我对最终结果感到非常满意。
