制作肌肉力量游戏装置

首先，您必须将所有无源元件组装在 Muscle BioAmp Shield PCB 上。有关组装的分步指南，您可以按照上面的视频进行操作或查看此内容。

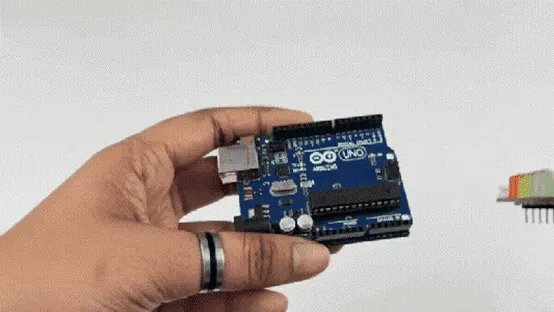

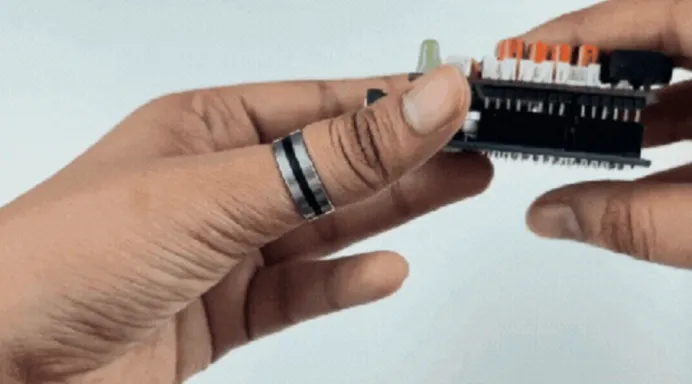

将 Muscle BioAmp Shield 正确堆叠在 Arduino Uno 顶部。

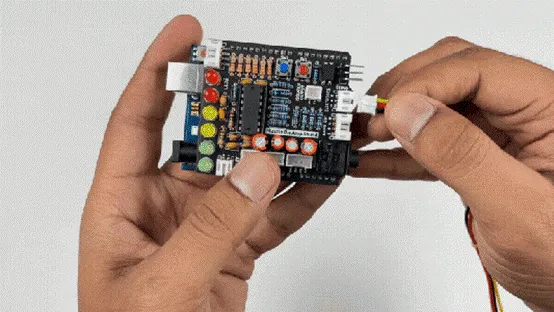

如上图所示，将 BioAmp 电缆连接到 Muscle BioAmp Shield。

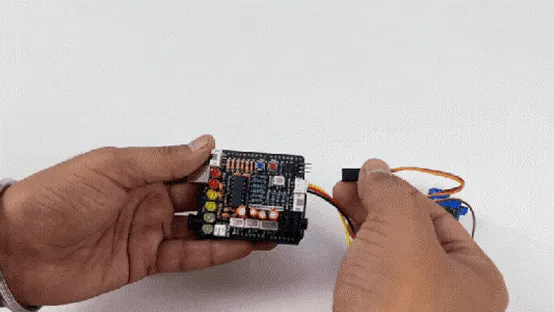

如上图所示，将伺服电机连接到 Muscle BioAmp Shield。

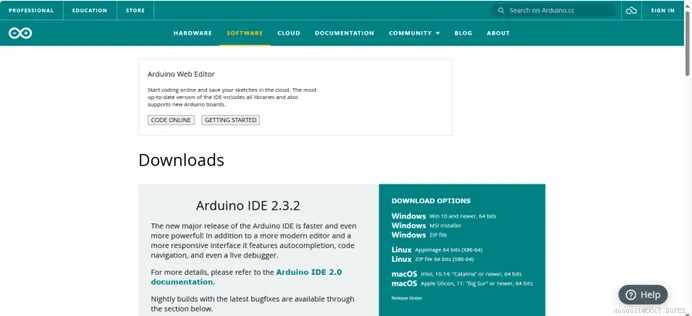

从下面给出的链接下载Arduino IDE：

https://www.arduino.cc/en/software

（我们为此项目使用了Arduino IDE 1.8.19版本）

下载后，使用 USB 数据线（A 型到 B 型）将 Arduino Uno 连接到您的笔记本电脑

注意：确保您的笔记本电脑未连接到充电器，并距离任何交流电器 5m 以保持最佳信号采集。

将下面给出的Arduino草图复制粘贴到Arduino IDE中，然后在Arduino中刷写/上传代码：

肌肉力量游戏：

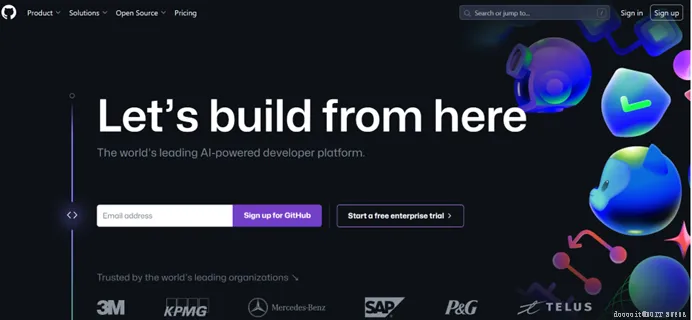

https://github.com/subsideddonlab/muscle-beop-arduino-firmware/blob/i/7_musklestrangthgame/7_musklestrangthgame.ino

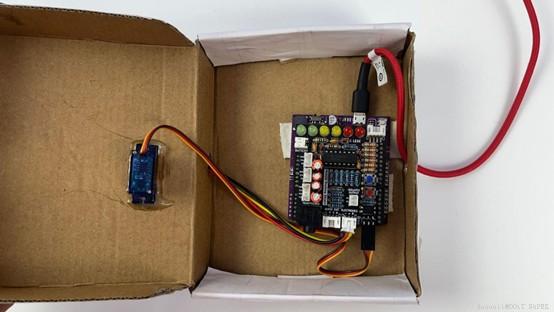

我们选择的纸板箱尺寸为 15 x 13 x 4 厘米，这为 Muscle BioAmp Shield 和伺服电机放置在外壳/盒子内提供了完美的空间。

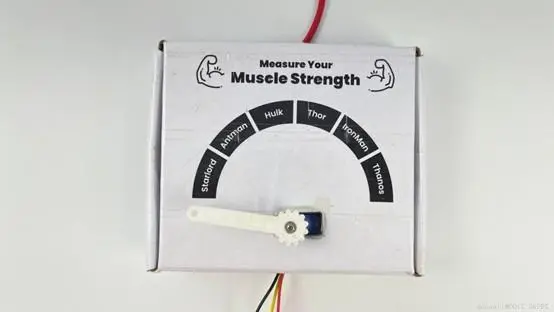

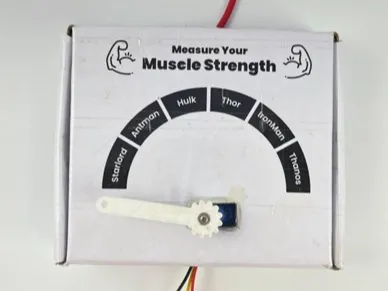

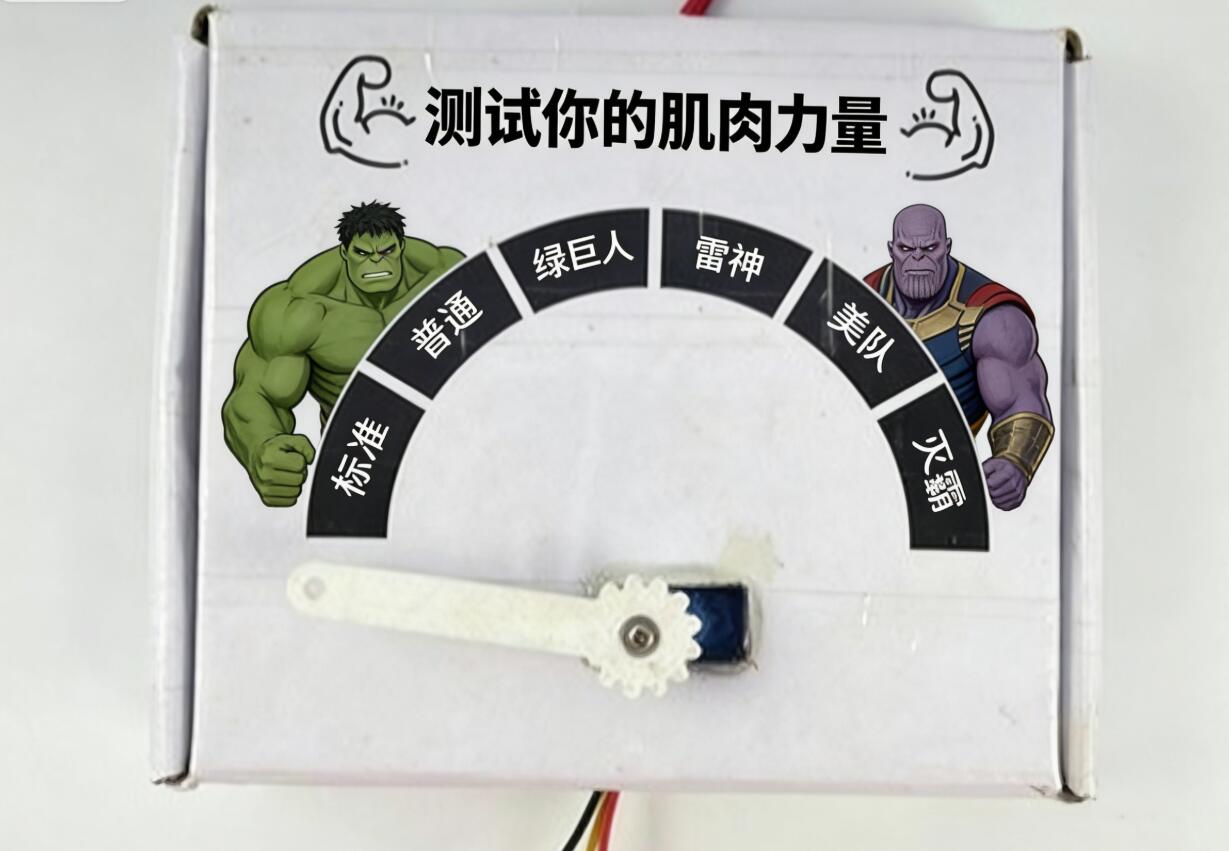

选择纸板箱后，现在是时候设计仪表板或肌肉力量条了。为了让这款游戏有点有趣，我们制作了以星爵、蚁人、绿巨人、雷神、钢铁侠和灭霸为特色的酒吧。所以游戏的最终目标是成为灭霸。

现在您需要在盒子上打 2 个孔，一个在前面，一个在背面，分别用于 Arduino Uno 的 USB 电缆和 BioAmp 电缆。

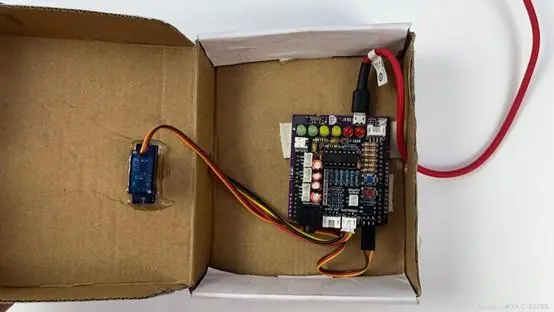

伺服电机的前部应位于组装伺服指针的盒子外。为此，您可以如上图所示切割纸板箱，然后使用胶枪将其正确固定。

(一) 现在，您需要使用下面给出的文件3D打印伺服指针，然后将其组装在伺服电机的顶部。

(二) 我们有 2 种选择来测量 EMG 信号，要么使用凝胶电极，要么使用基于干电极的 EMG 波段。您可以一一尝试它们。

(三) 使用凝胶电极测量肌电图：

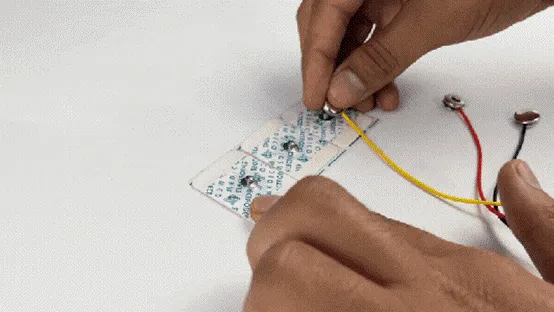

将 BioAmp 电缆连接到凝胶电极，从电极上撕下塑料背衬，将 IN+ 和 IN- 电缆放在靠近尺神经的手臂上，并在手背上放置 REF（参考）。

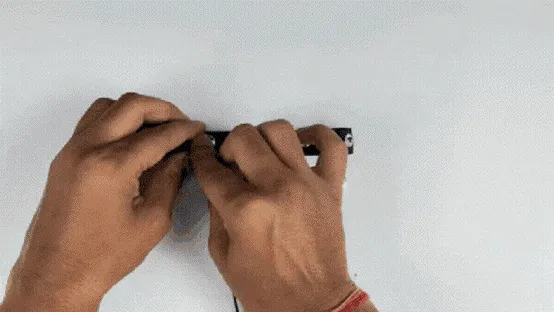

(四) 使用 Muscle BioAmp Band（一种基于干电极的 EMG 带）测量肌电图：将 BioAmp 电缆连接到肌肉 BioAmp 带，使 IN+ 和 IN-放置在靠近尺神经的手臂上，并在带子远端的 REF（参考）上。

(五) 现在在皮肤和 BioAmp 电缆的金属部分之间滴一小滴电极凝胶以获得最佳效果。

(六) 要使其成为便携式游戏，您可以使用移动电源。要为游戏供电，只需将 Arduino Uno 的 USB 电缆连接到移动电源，您就可以开始了。

如果您不想使用移动电源，请直接将Arduino Uno的USB线插入未连接任何充电器的笔记本电脑。

(七) 游戏准备好了！！

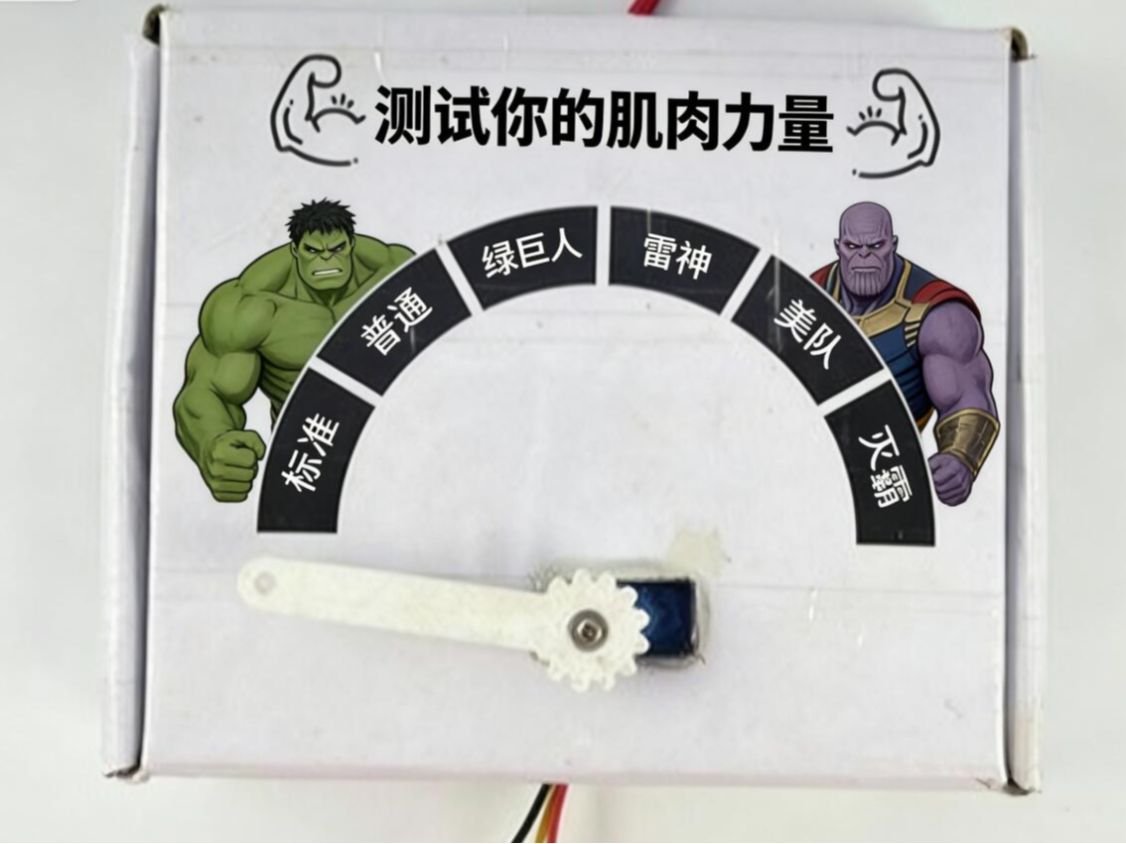

尽可能地弯曲你的肌肉，将舵机指针从星爵移动到灭霸。你弯曲的力量越大，杆的移动就越大。
