联网恒温器

1. 你知道如何使用 Arduino IDE
2. 您已安装 ESP8266 开发板管理器：http://arduino.esp8266.com/stable/package_esp8266com_index.json
3. 因此，您可以在 NodeMCU 上上传一些代码并运行它
4. 您已安装以下库
5. U8g2lib——OLED显示屏
6. DHTesp - 用于 ESP 的 DHT
7. ESPAsyncTCP - 管理异步 HTTP 请求，从github安装
8. ArduinoJson - 处理来自 HTTP 请求的 JSON 响应
9. ESP8266WiFi - 包含在 ESP8266 开发板中
10. Ticker-包含在 ESP8266 开发板中
11. 您有一些设备或软件，例如智能家居盒，可以监控并与该恒温器交互（就我而言，我拥有一个 eedomus 盒，但您可以轻松调整代码以满足您的需求）
12. 你知道如何焊接

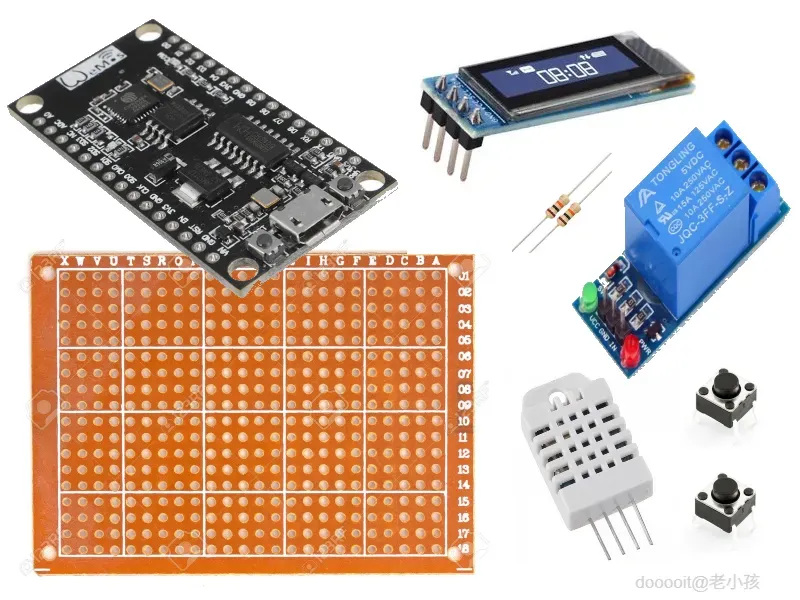

1. NodeMCU - 2欧元
2. OLED屏幕 128x32 -1.50欧元
3. DHT-22 - 2.50欧元
4. 继电器3.3V-1.40欧元
5. 2个按钮 - 2x0.02欧元
6. 2个电阻1kΩ至10kΩ（我用的是220Ω）2x0.01欧元
7. 原型板 - 0.16欧元

总计 = 7.62欧元

所有价格均基于 AliExpress，并提供免费送货服务。

此外，我们还需要焊接材料：

1. 烙铁
2. 焊锡丝-我用的是0.8毫米
3. 助焊剂——我用它来焊接 NodeMCU 引脚
4. Kynar 跳线或其他电缆，用于连接原型板上的组件
5. 钢丝球——清洁铁
6. 除焊芯 - 可用于去除焊接时弄乱的东西

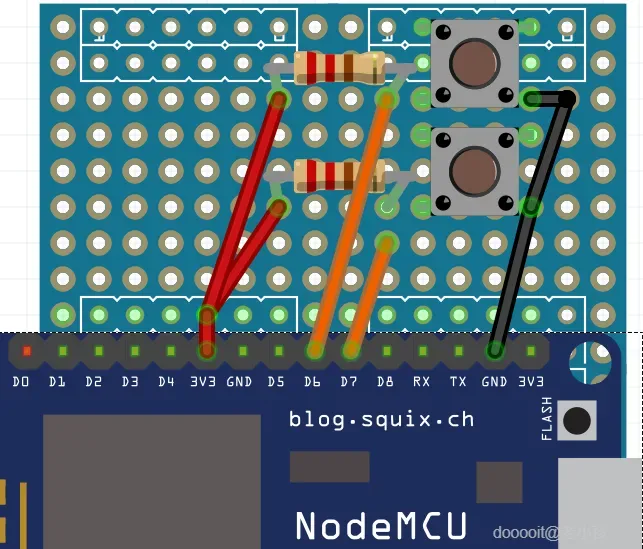

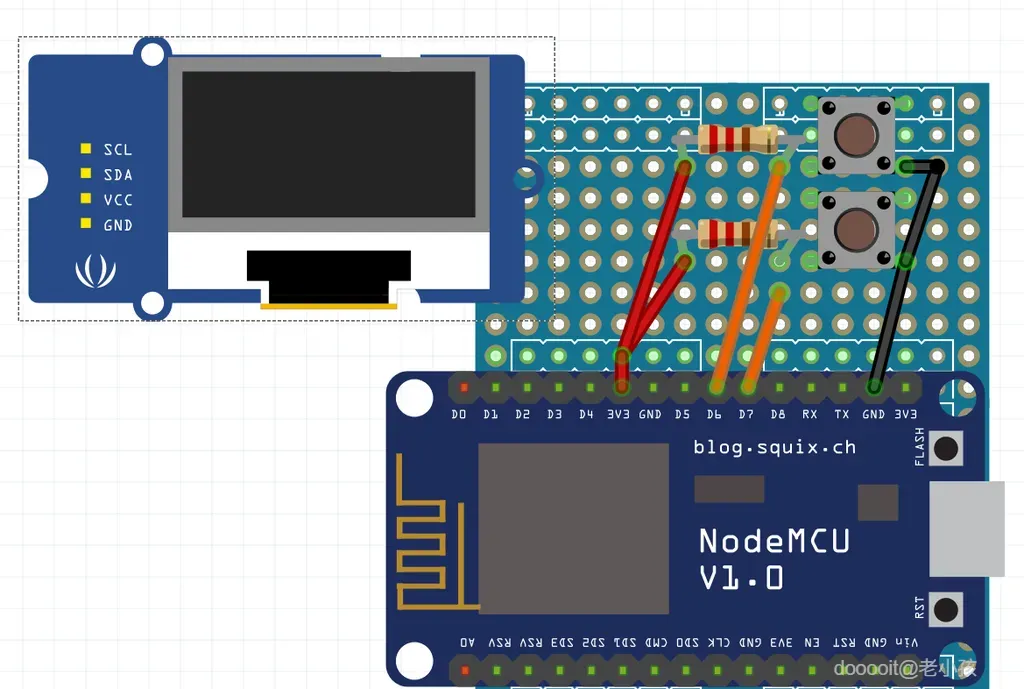

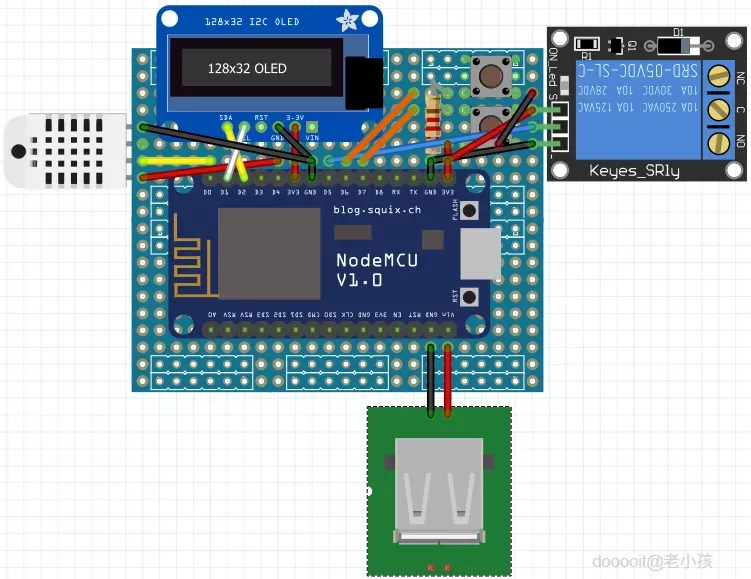

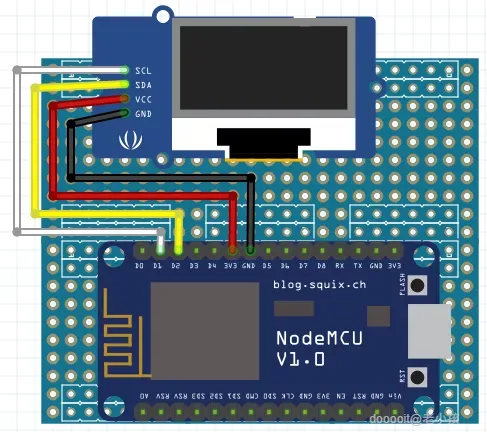

图片显示了电缆的详细信息。

您可以修改引脚来连接组件。但请注意，继电器不能连接到 NodeMCU 的任何引脚。将继电器连接到某些引脚会导致 NodeMCU 无法启动。

NodeMCU 通过 USB 线 (5V) 供电，该线连接到 NodeMCU 的 Vin 引脚，Vin 引脚连接到板载电源调节器。请勿使用 5V 电源为 NodeMCU 的其他引脚供电，除非您想烧坏它。

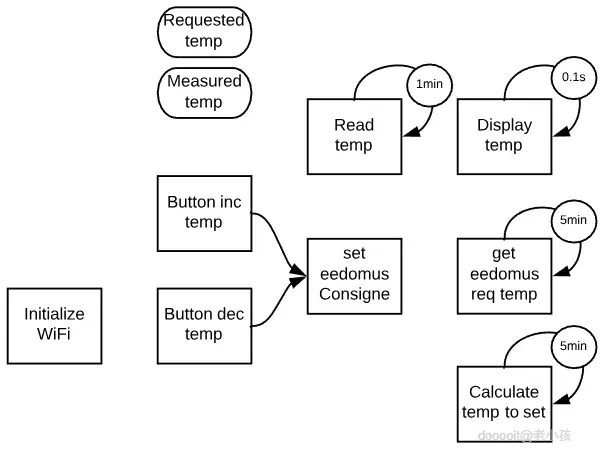

该程序的原理相当简单，在第一张图上画出来了。

1. 我们有两个变量来保存请求的温度和测量的温度
2. 我们定期读取测量的温度并将其显示在显示屏上
3. 我们还从智能家居盒（eedomus）读取了请求的温度
4. 根据这两个温度，我们计算是否应该加热
5. 此外，用户还可以使用按钮来调节所需的温度

此外我们还需要：

1. 管理通过按钮调整的请求温度与通过读取 eedomus 调整的请求温度之间的冲突
2. 确保不要过于频繁地调节暖气。加热器可能无法正常工作，而且长时间加热会更高效。根据经验，我们决定每15分钟调节一次暖气。
3. 需要对按钮读数进行去抖动。参见 Arduino 示例：数字量 → 去抖动
4. 平滑测量温度的读数：原始读数交替出现超过 1°C 的差距，使得单次读数难以信赖

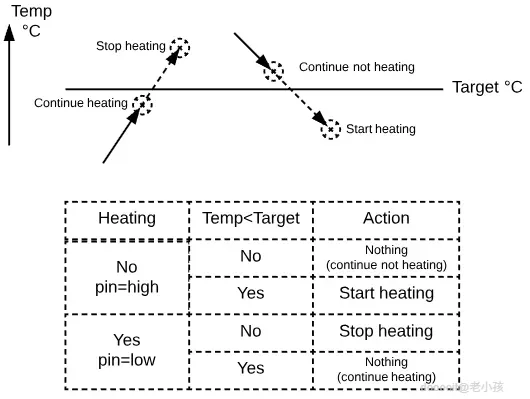

5. 计算滞后效应，以尽可能保持温度稳定。房屋具有惯性，这意味着在切断供暖后不久，温度会继续上升。另一方面，即使开始供暖，温度也会继续下降。因此，我们必须预测何时切断供暖或何时开始供暖。这在第二张图中有所体现。

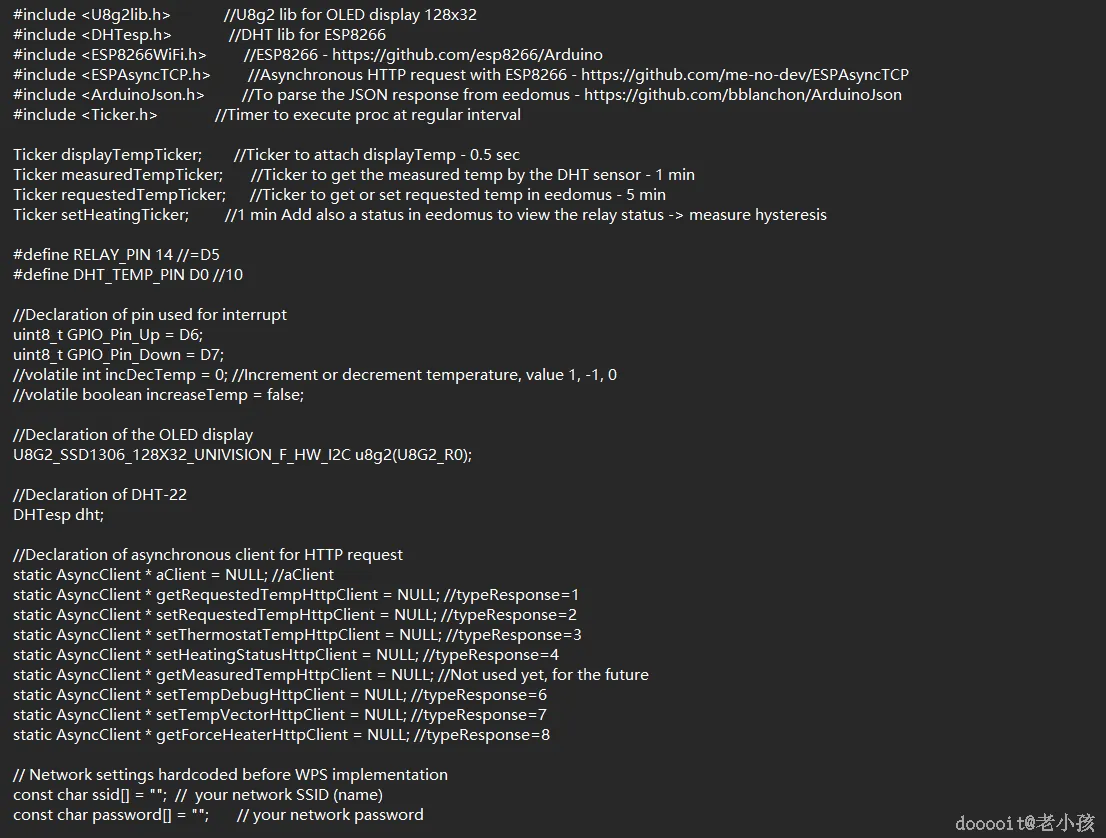

我刚刚将我的恒温器投入生产。我当前的代码很乱，包含很多需要调试的消息。我计划很快重写一个干净的程序。一旦程序可用并在我的恒温器上验证通过，我会尽快更新。

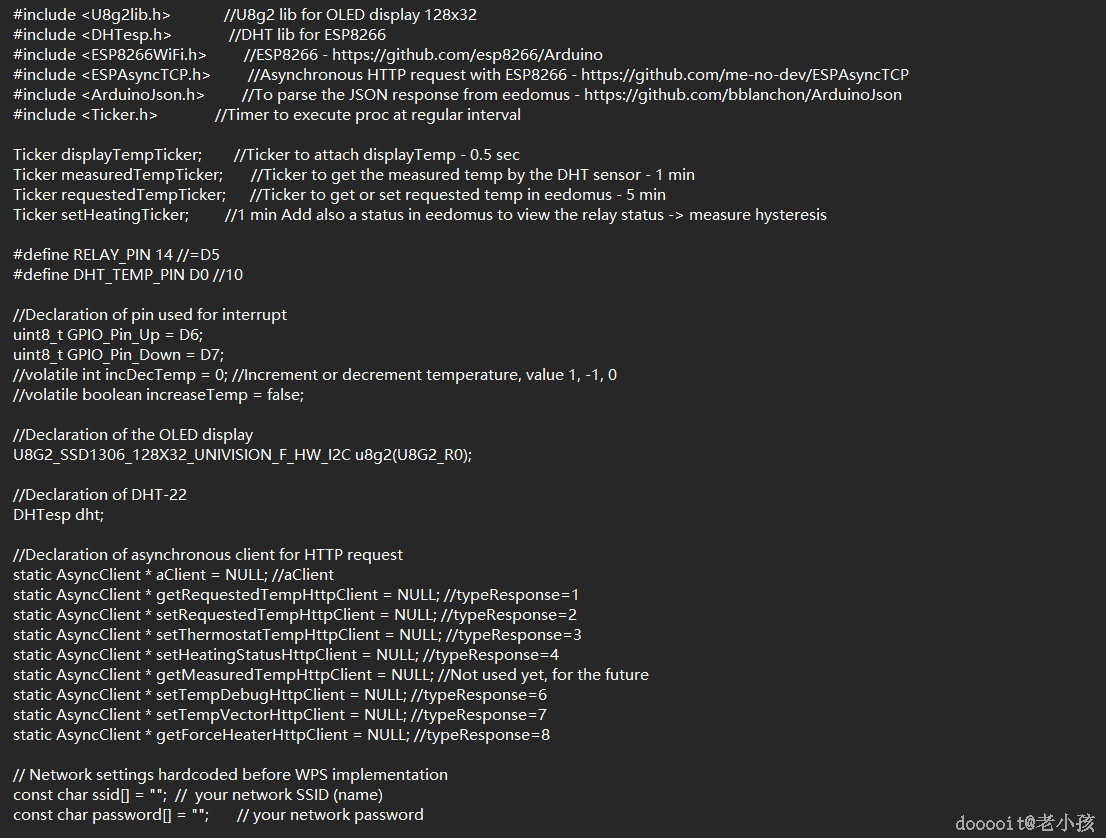

1. 股票行情是定期重复的程序
2. 我们使用许多全局变量，因为我们无法将参数传递给股票行情程序
3. AsyncClient 允许处理异步 HTTP 请求
4. 我们附加中断程序来处理按钮的按下
5. 所有代码都是事件驱动的，Arduino 循环是空的
6. displayTemp - 管理请求温度（2 位数字）和测量温度（2 位数字加小数点后 1 位数字）的显示。加热时显示屏向上移动，不加热时显示屏向下移动，当两个温度相等（本例中为不加热）时显示屏上下跳动。
7. getMeasuredTemp - 我们每分钟读取一次温度，并计算每 5 次读数的平均值。然后，我们保存 5 次平均读数的历史记录，以计算曲线向量，从而估算下一次读数。
8. getRequestedTemp - 读取我们智能家居盒中定义的值。
9. incTemp/decTemp - 按下按钮时通过中断调用的程序
10. setHeating - 打开/关闭继电器以监控加热器。在我们的例子中，继电器在不加热时设置为高电平，加热时设置为低电平。这可能有点奇怪，但我们之所以选择这样做，是因为继电器闭合（设置为高电平）时，会亮起一个红色LED。

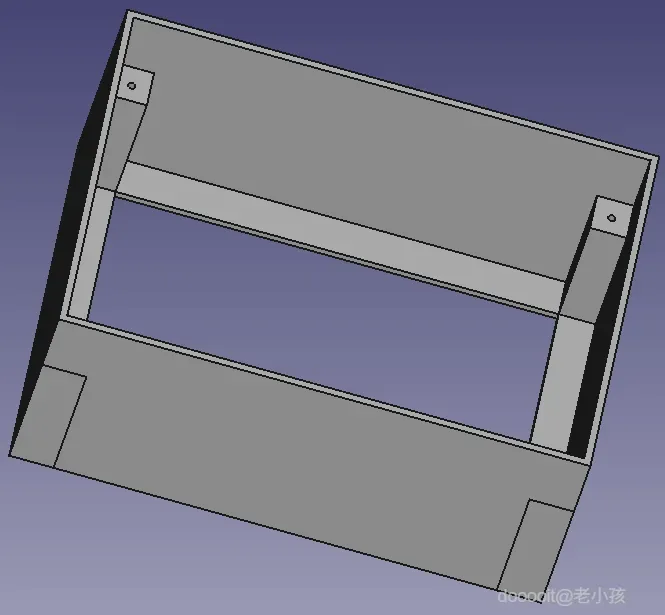

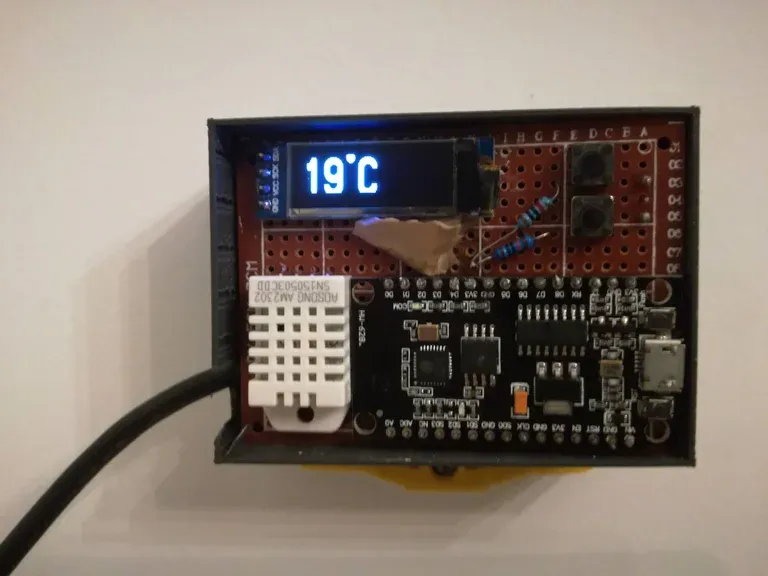

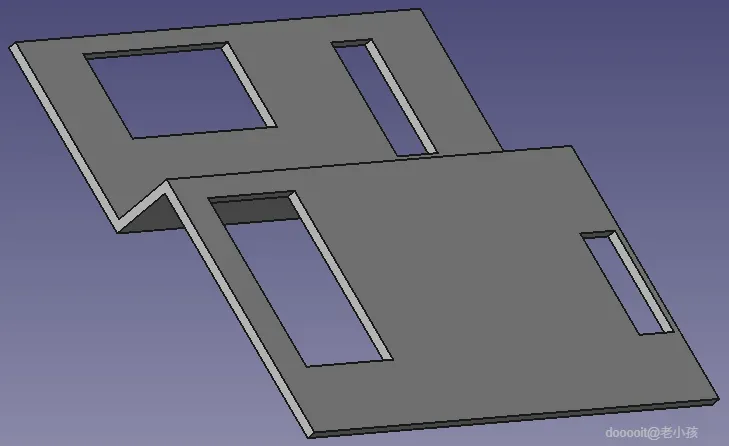

最后我打印了一个小外壳来容纳我的恒温器。

您可以找到随附的 FreeCAD 和 stl 文件。
