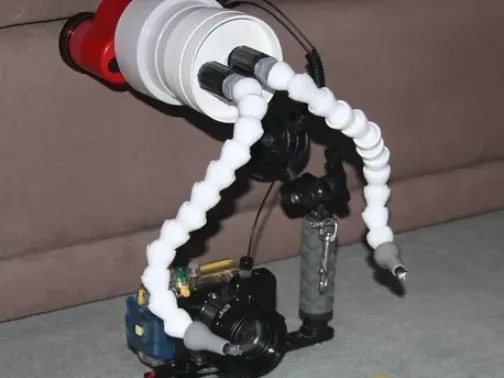

光纤导光罩

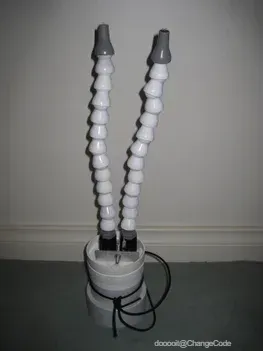

本项目分为两个主要部分：

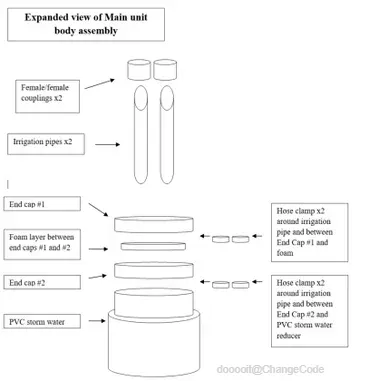

1. 主体单元：由PVC排水管缩径器、端盖、管道等组成，用于固定光纤电缆并覆盖闪光灯光源。

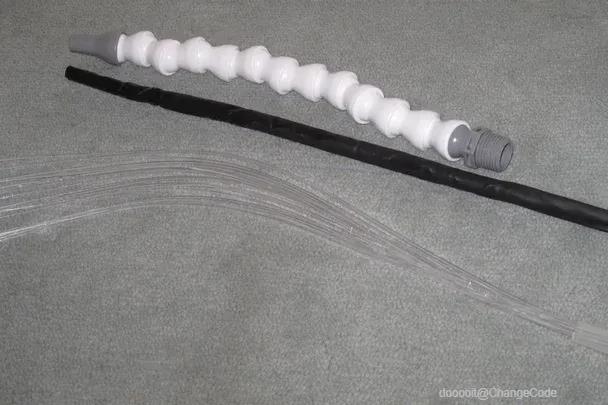

2. 光纤组件：包括光纤电缆和Loc-line臂，通过螺纹连接至主体单元。

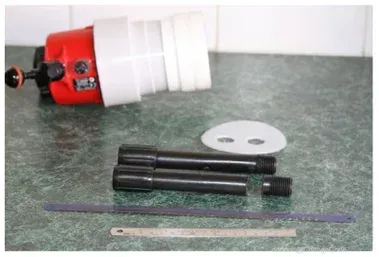

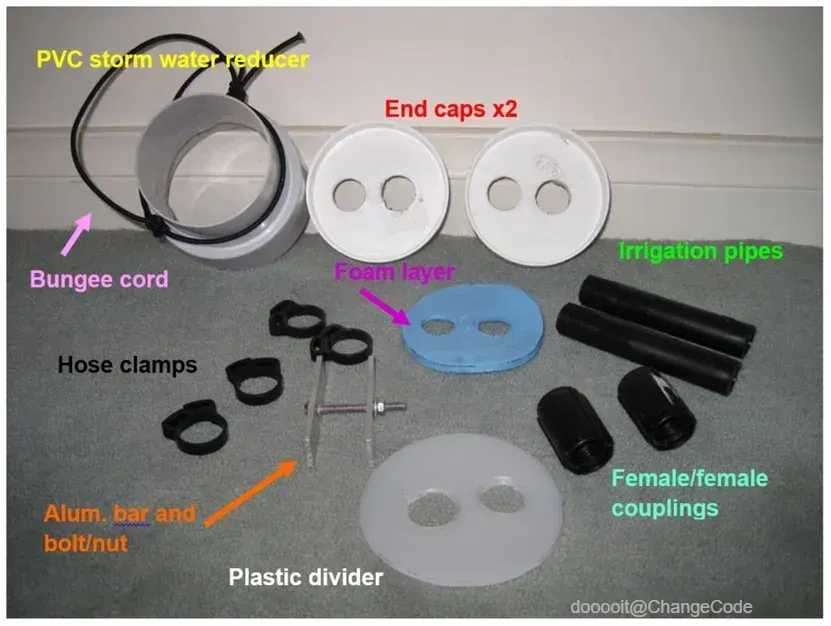

主体单元材料与工具：

1. PVC排水管缩径器（100mm至90mm）：适配闪光灯尺寸。
2. 2个PVC排水管端盖：增强稳定性。
3. 2根灌溉管（15×150mm）及配套螺纹连接件：与Loc-line臂兼容。
4. 5mm厚泡沫层：减少端盖孔洞漏光。
5. 4个塑料管夹：加固管道稳定性。
6. 10mm热缩管：包裹光纤电缆并辅助滑入Loc-line臂。
7. 手术管：用于光纤电缆一端。
8. 弹力绳：固定单元至闪光灯。
9. 铝条及不锈钢螺栓+螺母：锁定螺纹连接件防止旋转。
10. 快速固化环氧树脂：关键部位粘接。
11. 3mm厚塑料片：作为灌溉管稳定层（三明治结构）。

光纤组件材料与工具：

1. 1.5mm直径光纤电缆（70英尺）：从The Fiber Optic Store购买。

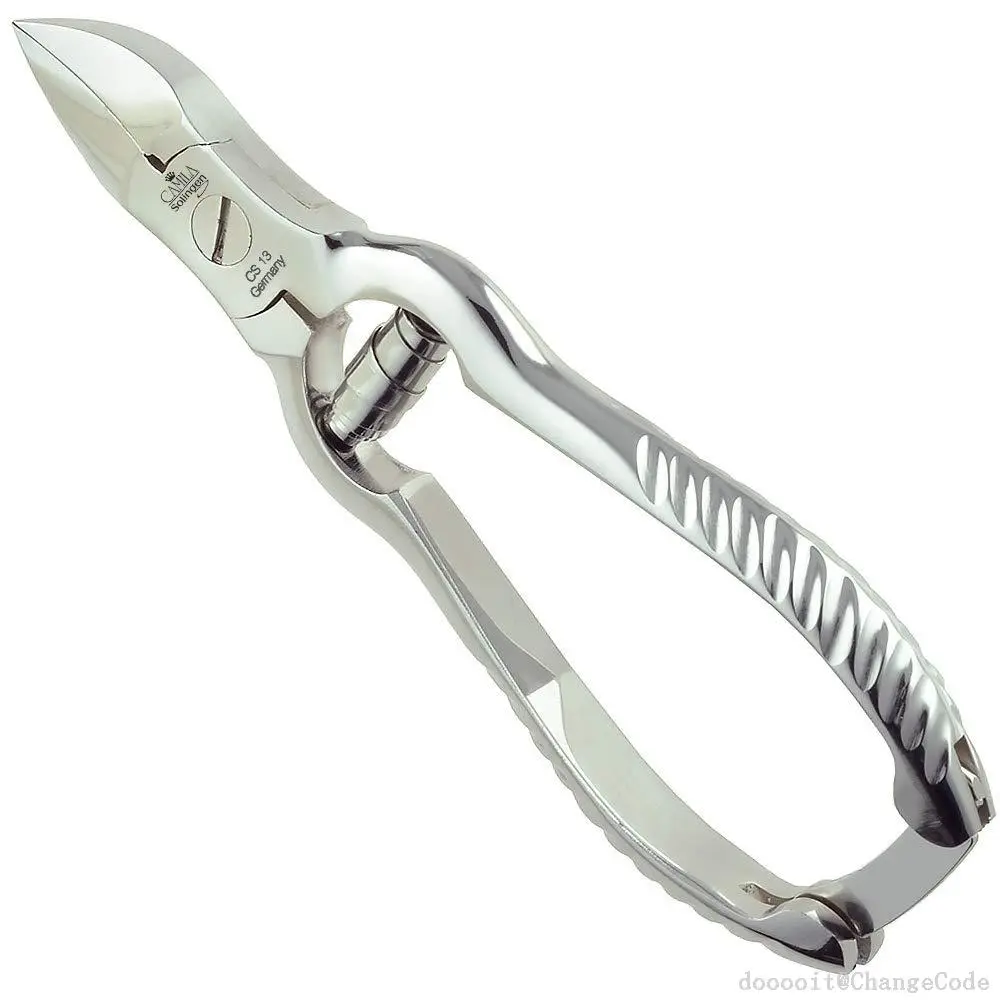

2. 大号指甲剪：切割光纤电缆。
3. 放大镜或珠宝放大镜：观察光纤末端。
4. 砂纸（400目、1200目及3微米级）：分阶段抛光光纤末端。
5. Loc-line臂套件：用于工业、建筑或水族应用的柔性臂管。

其他工具：

1. 钻头、钻机
2. 15mm钻头
3. 锯片（手锯）
4. 4根扎带

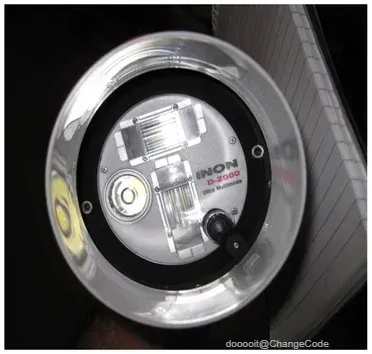

5. 可选：闪光灯面复印图（定位与对齐）
6. 喷漆标记笔

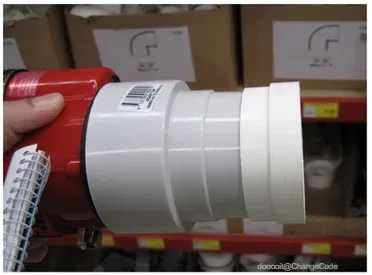

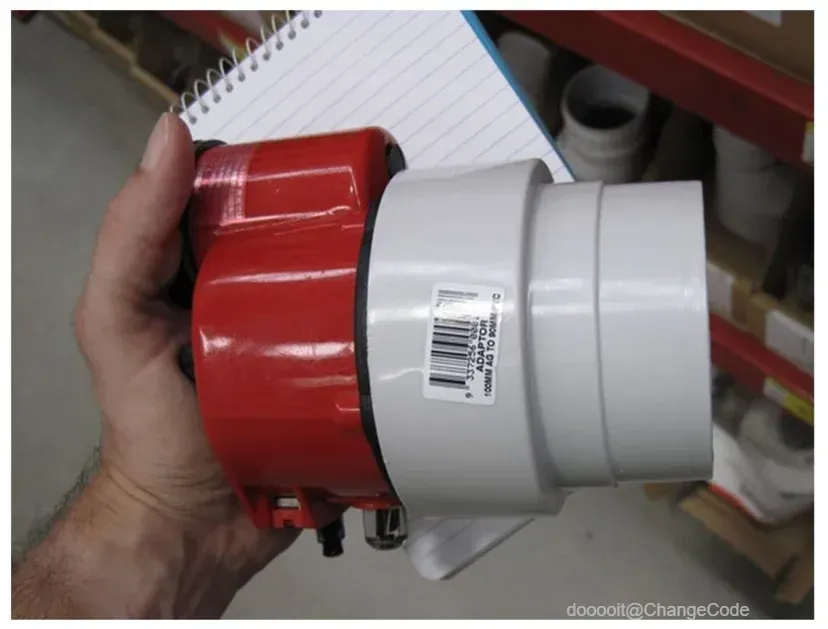

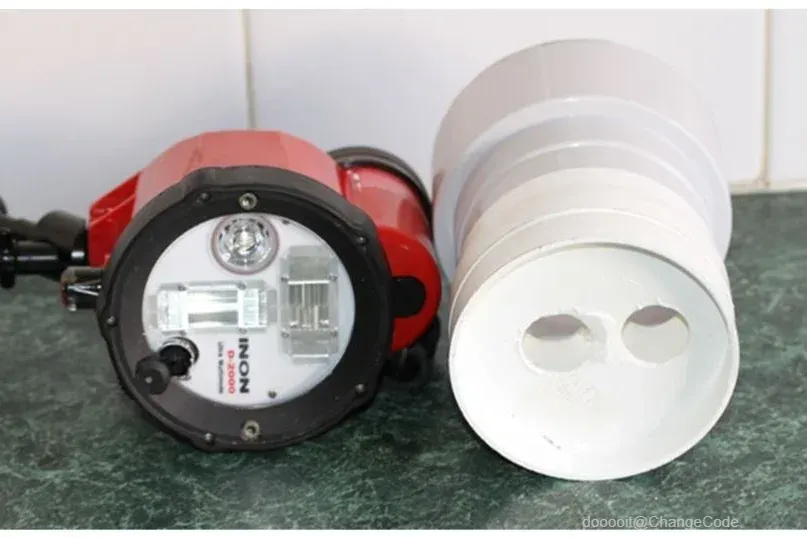

从五金店购买材料，并携带闪光灯确认适配性。若闪光灯尺寸/形状不同，可通过后期添加泡沫实现完美贴合。

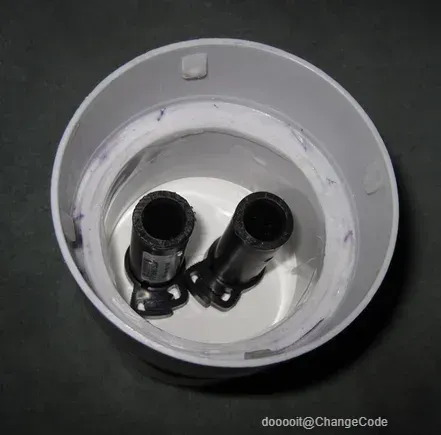

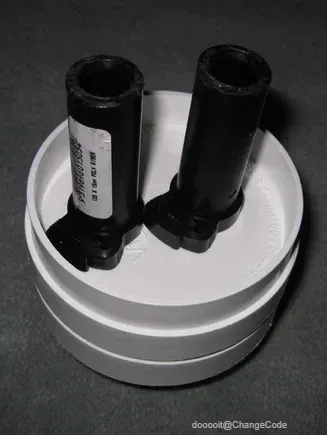

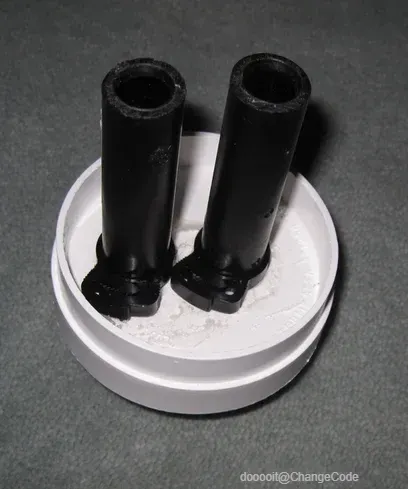

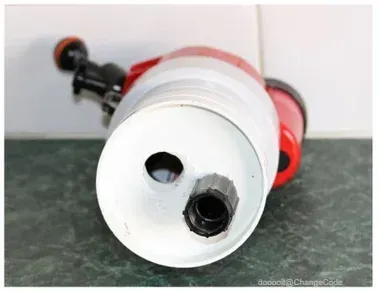

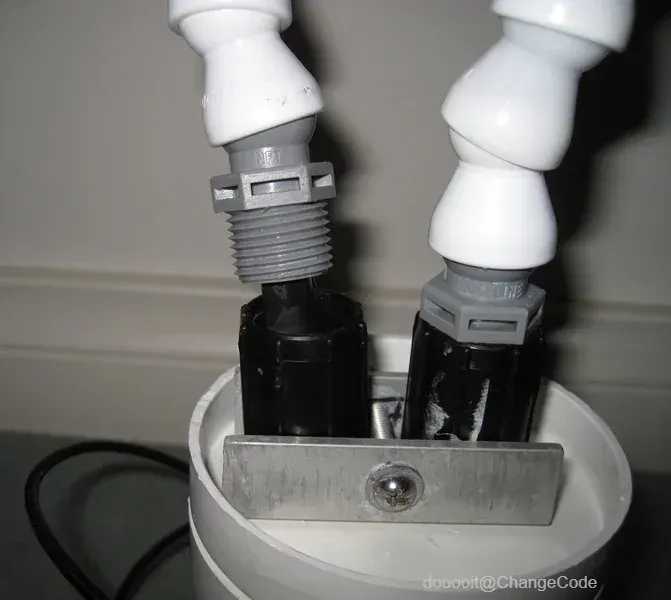

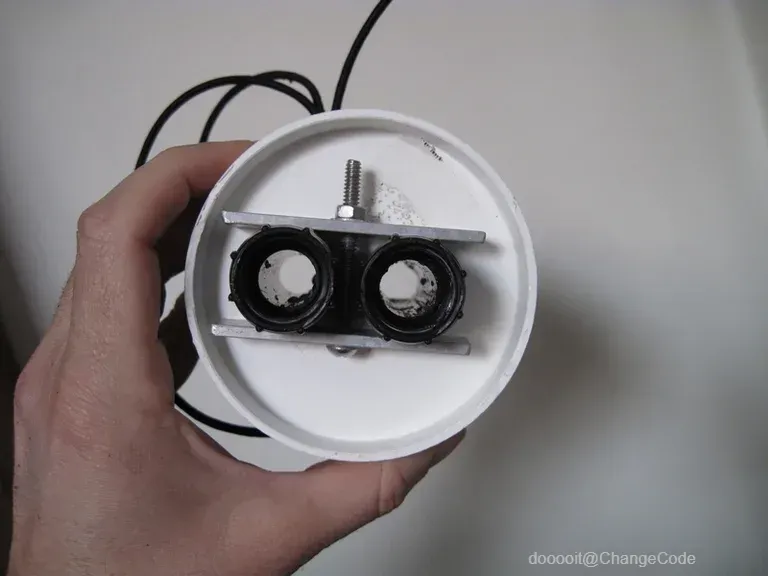

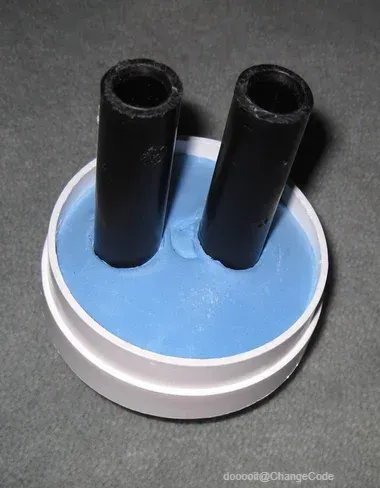

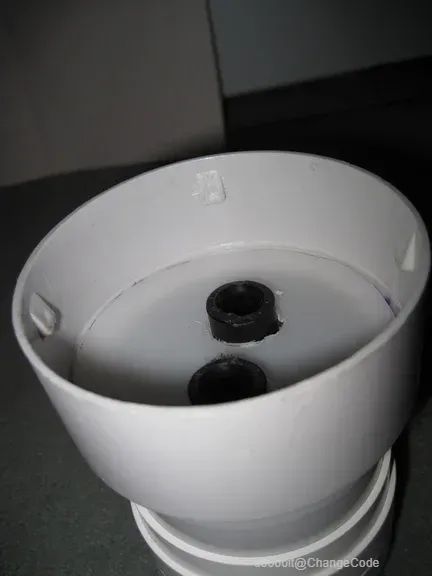

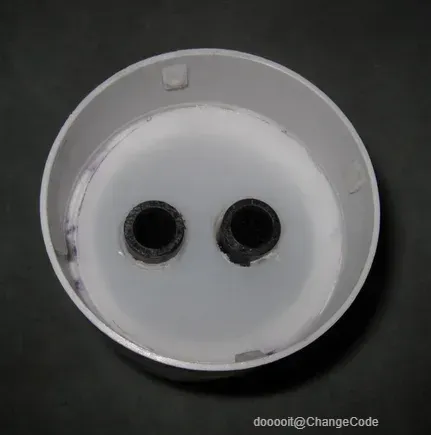

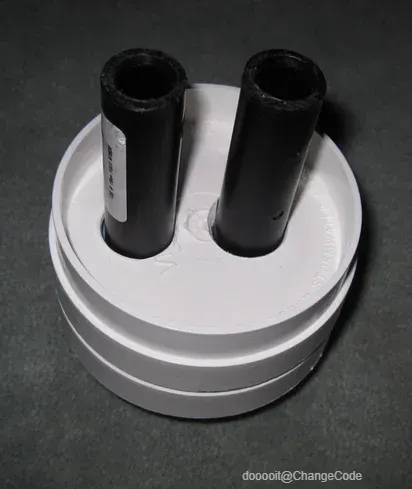

使用闪光灯复印图估算灌溉管位置，确保正对闪光灯光源点。通过端盖钻孔并利用15mm钻头扩大孔径，注意避免塑料开裂。添加泡沫层以阻挡杂散光，最终通过铝条与不锈钢螺栓固定管道防止旋转。

切割:

为了剪光缆，我用大剪钳把光缆剪成几段。我试着用美工刀或剪线刀剪它，但都不能直接剪。切割光纤末端时应小心，尽量使其尽可能直，这不仅有助于随后的抛光，而且确保光源击中平坦和最佳的表面区域，我还建议在大多数这些步骤中使用安全眼镜，因为飞行的光纤塑料可能是危险的。

我最初把光缆切成40段，每段大约20英寸，这样每条胳膊就可以用20股。结合Loc-line臂套件和主单元组件，将管道固定在闪光灯闪点上方，我觉得20英寸可以在抛光过程中提供一些余量/灵活性（大约总共13英寸+灌溉管5-6英寸+ 1英寸备用）。虽然我在第一次使用电线测量了所需的总长度（通过Loc-line手臂到闪光灯），但我仍然有点不确定，所以我决定谨慎一点，让它们比需要的长一点。后来我把头发剪掉了一点，重新打磨了一下，但小心总比后悔好。

抛光:

我最终使用了3种不同粒度（*或等级）的砂纸。在光缆被切割后，它们需要被抛光，因为可能会出现一些切屑、刨削或毛刺。为了以最有效的方式传输光，需要注意均匀电缆末端的表面积。对于每根电缆，我都抛光了两端，并在每一步之后用不同的砂纸检查它们。每次我抛光光纤电缆的末端，我这样做在一个数字8模式，并小心地保持末端稳定和垂直于砂纸。我读到表面的均匀度对于捕获光线并将其传输到电缆上是很重要的。我估计我来回画了15-20次数字8的图案。在几根电缆上，你实际上可以感觉到不均匀的时候消失了，使用一个珠宝环或一个小放大镜，可以看到电缆的末端，以达到预期的效果。尽你所能，任何我能帮助提高透光效率的方法在我看来都值得做好。

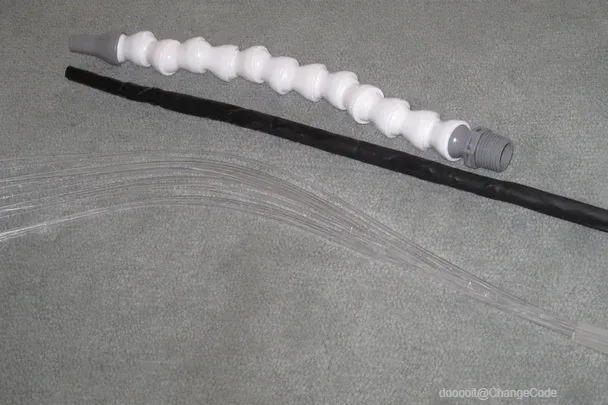

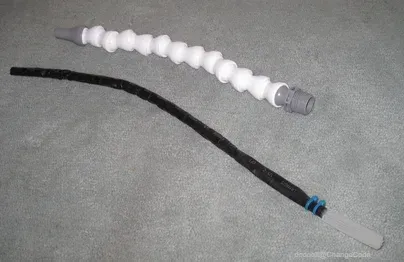

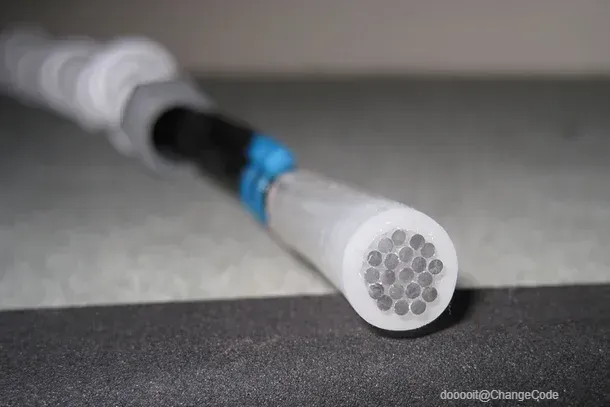

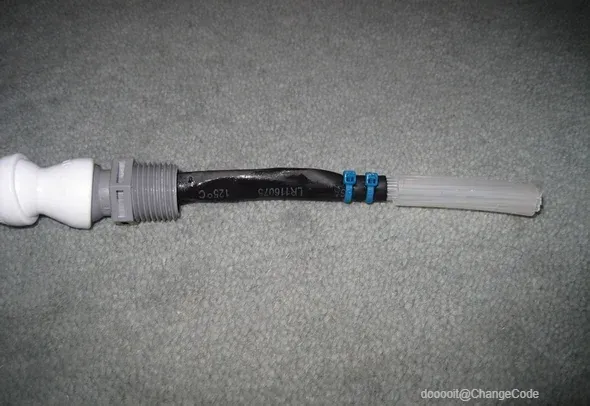

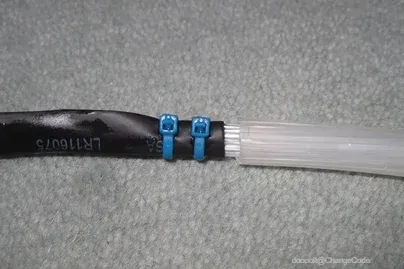

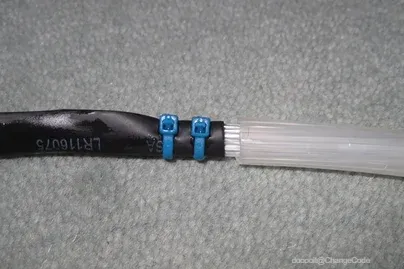

将抛光后的光纤电缆插入手术管，并用热缩管和扎带固定。将电缆滑入Loc-line臂直至接触喷嘴端，确保末端平整以均匀接收光线。

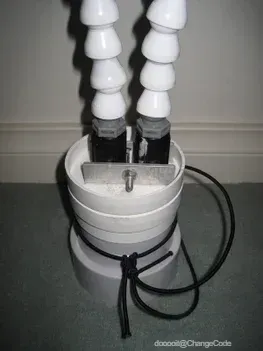

将光纤组件插入主体单元灌溉管，旋紧Loc-line臂至螺纹连接件。检查整体结构稳定性，确保对齐精度。

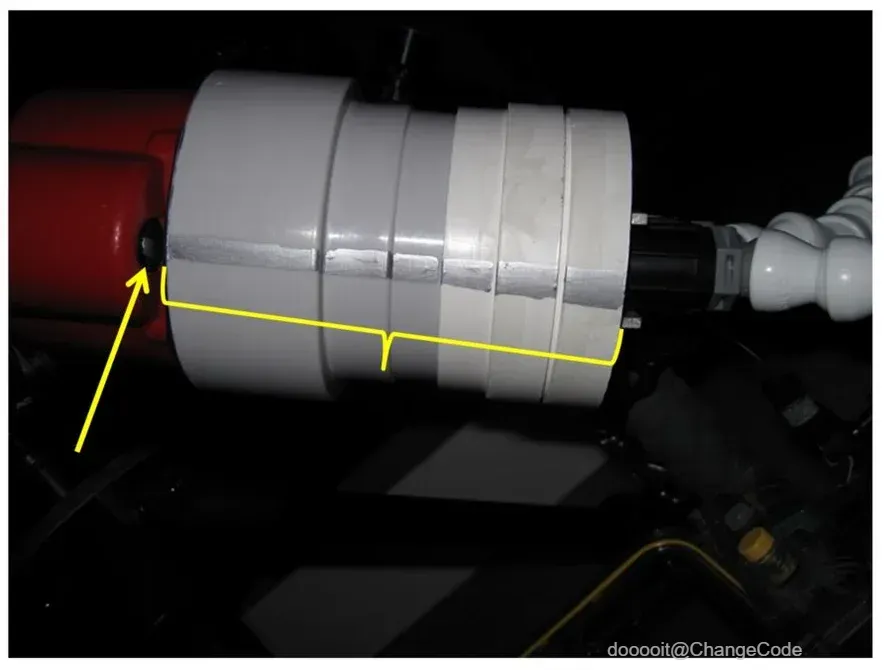

1. 对齐校准：用喷漆标记闪光灯与导光罩的固定点，确保灌溉管与光源点精确对齐。
2. 预潜浸泡：首次使用前将单元浸入水中以去除胶水残留，保护闪光灯与光纤。

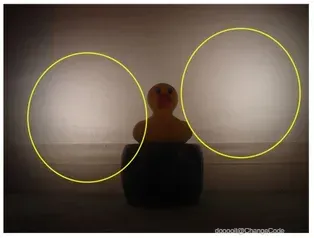

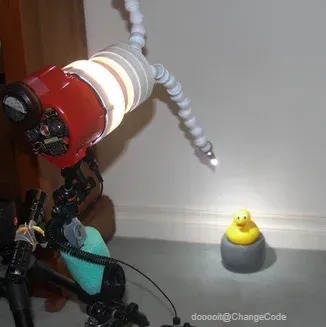

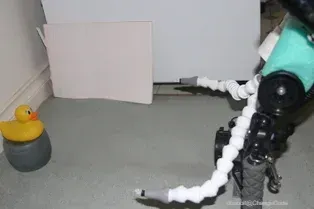

3. 创意应用：支持宽角、微距及背光照明。例如，单臂导光罩可用于照亮小型生物（如虾虎鱼或海蛞蝓），而双臂可模拟双闪光灯效果。
