《ESP8266精准驱动SSD1309 OLED全攻略｜破解I2C地址/电荷泵兼容性问题》
0
0
0
当你的SSD1309 OLED屏连接ESP8266后毫无反应，先别怀疑硬件损坏！80%的失败源于I2C地址误设或电荷泵未启用。
本教程将深度剖析：
🔹 SSD1306与SSD1309的驱动兼容性陷阱
🔹 0x3C vs 0x3D地址的硬件层真相
🔹 终极解决方案
1
SSD1306与SSD1309的程序兼容性
- 高度兼容但存在差异：

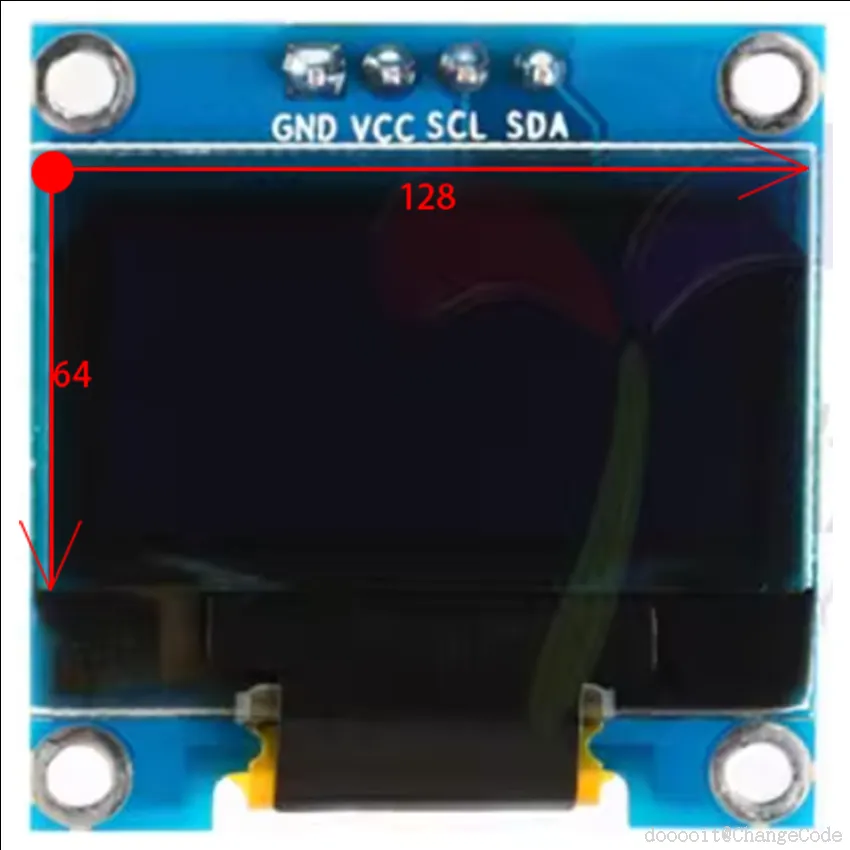

- 两者均采用相同的128x64/128x32像素控制逻辑，核心指令集（如显存映射模式、对比度设置等）完全兼容。
- 关键区别：
- 电荷泵配置：SSD1309 必须显式开启电荷泵（发送
0x8D, 0x14），而SSD1306在某些初始化序列中可能省略（部分库已处理）。 - 显存写入模式：SSD1309对部分写入时序更敏感，需严格遵循数据手册。
- 结论：基础显示功能代码通用，但需验证初始化序列（尤其电荷泵）。
2
OLED充电泵概念
OLED充电泵概念:
- "Set Charge Pump Enable" 是 OLED 显示屏初始化过程中的一个命令，用于控制显示屏内部的电荷泵电路是否启用。电荷泵电路是一种电路，可以将较低的电压转换为较高的电压，从而在不增加外部电源电压的情况下，为OLED显示屏提供所需的高压驱动。
- 在OLED显示屏中，显示像素需要一定的驱动电压，通常比较高。电荷泵电路的作用是通过将低电压转换为高电压，为显示屏提供驱动所需的电压。这样可以减少对外部电源的依赖，使得OLED显示屏可以使用更低的外部电压进行工作。
- 在"Set Charge Pump Enable" 命令中，设置充电泵为启用状态，可以确保OLED显示屏的驱动电路正常工作，从而正常显示图像和文字。如果充电泵未启用，可能会导致显示屏无法正常驱动，造成屏幕无法显示或显示异常的问题。

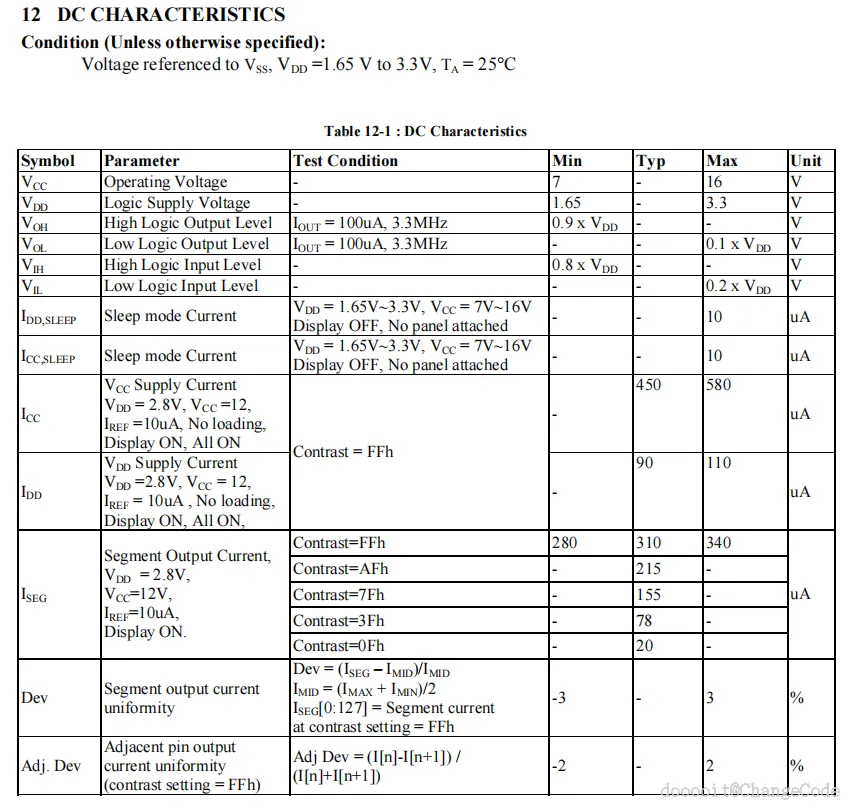

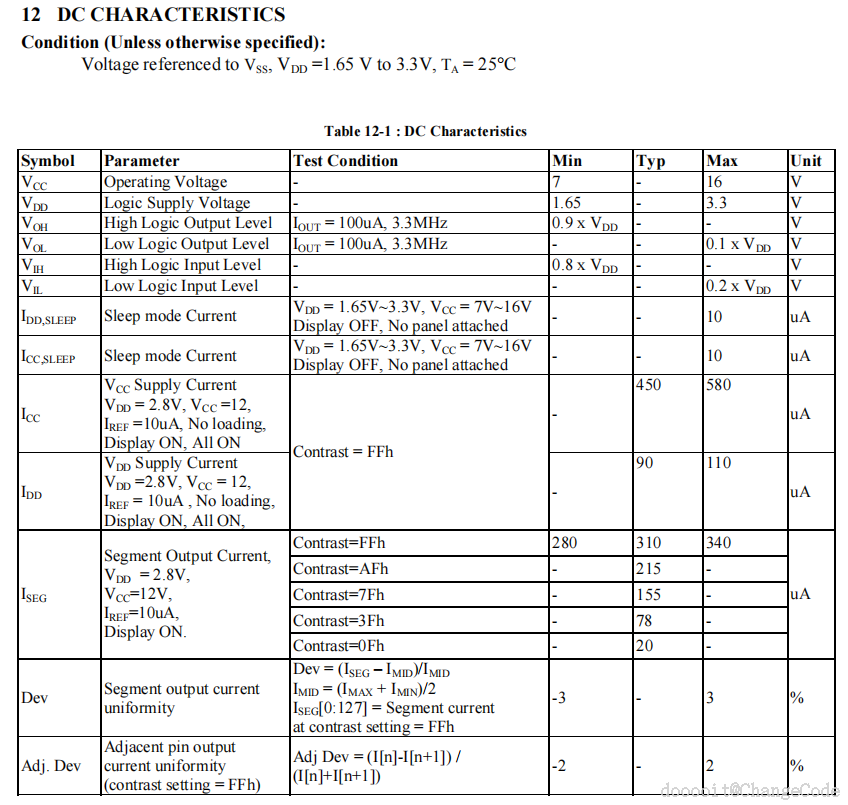

段驱动器提供128路电流源以驱动OLED面板，其驱动电流可在0至320μA范围内通过256级步进调节。公共驱动器则生成电压扫描脉冲。 段驱动波形分为三个阶段：
- 阶段1：释放前一帧图像的OLED像素电荷，为下一帧图像内容的显示做准备。
- 阶段2：将OLED像素驱动至目标电压。像素从VSS开始被驱动至对应电压电平。阶段2的持续时间可通过编程在1至15个DCLK周期内调整。若OLED面板像素的电容值较大，则需更长的充电时间以使电容器达到目标电压。
- 阶段3：OLED驱动器切换为电流源驱动模式，进入电流驱动阶段。

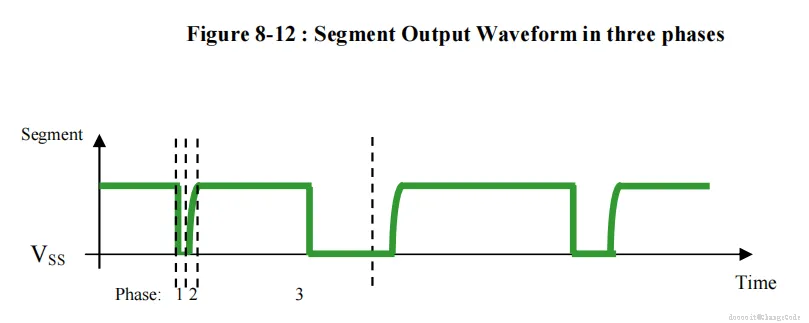

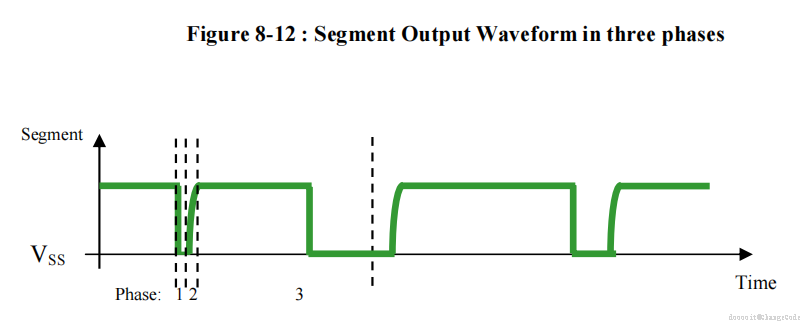

如图中：三阶段段输出波形 完成阶段3后，驱动芯片将返回阶段1以显示下一行图像数据。此三阶段循环持续运行，以刷新OLED面板上的图像显示。 在阶段3中，若电流驱动脉冲宽度设置为65，则在电流驱动阶段经过65个DCLK周期后，驱动芯片将返回阶段1以进行下一行显示。
3
I2C地址修改原因（0x3D → 0x3C）

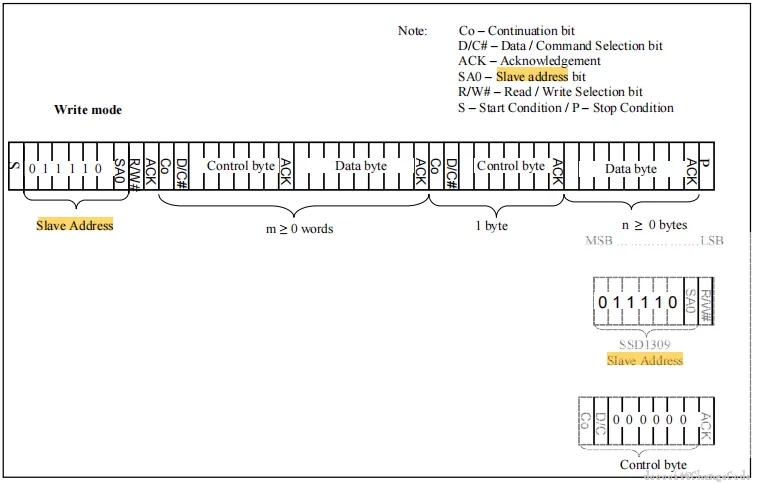

- I2C地址结构：
- 7位地址 = 固定位（011110） + SA0引脚电平（0或1）
0x3C=0111100(SA0=0)0x3D=0111101(SA0=1)- 修改生效的原因：
- 屏幕模块的SA0引脚实际接地（物理拉低），强制地址为
0x3C。 - 部分厂家默认使用
0x3C地址（更常见），而代码中0x3D是SA0接高电平时的地址。 - 操作建议：
- 使用I2C扫描工具（如Arduino的
Wire Scanner）确认屏幕实际地址。 - 库函数中地址格式应为
0x3C（7位地址），非0x78（含读写位的8位地址）。
4

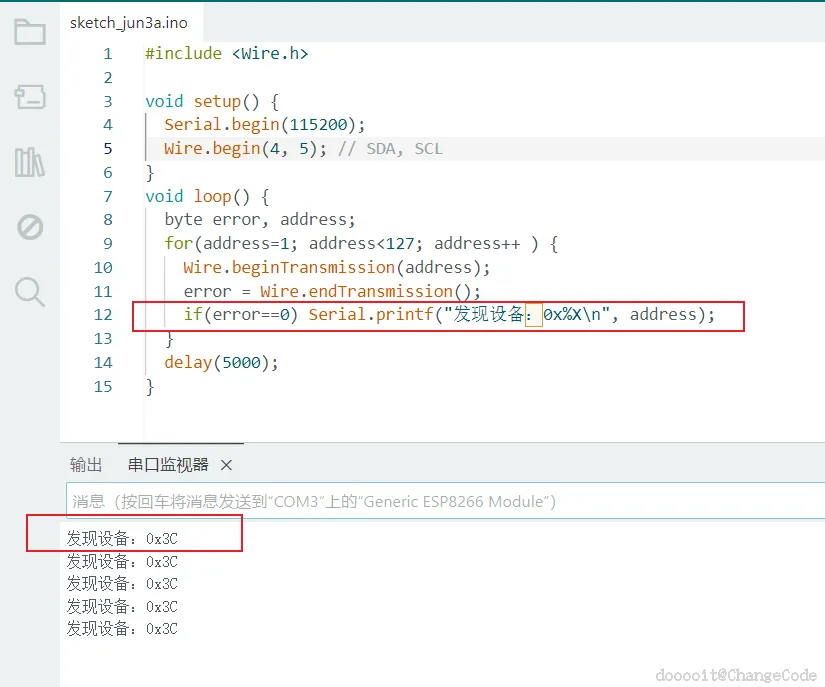

执行I2C地址扫描（必做！）
#include <Wire.h>
void setup() {
Serial.begin(115200);
Wire.begin(4, 5); // SDA, SCL D2--GPIO4 D1--GPIO5
}
void loop() {
byte error, address;
for(address=1; address<127; address++ ) {
Wire.beginTransmission(address);
error = Wire.endTransmission();
if(error==0) Serial.printf("发现设备：0x%X\n", address);
}
delay(5000);
}
5
Arduino与8266驱动SSD1306/1309的区别
123
差异点 | Arduino (AVR) | ESP8266 (NodeMCU) |

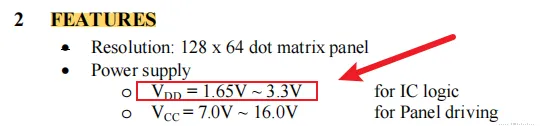

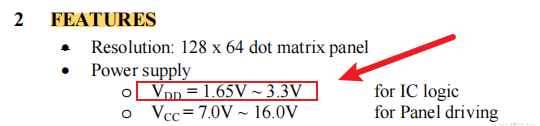

I2C电压电平 | 5V (需逻辑电平转换器连接3.3V OLED) | 3.3V (直接兼容3.3V OLED) |
I2C引脚 | 固定：SDA(A4), SCL(A5) (Uno) | 可自定义：通常 |
库依赖 | 依赖 | 需额外 |
电源管理 | 无需特殊处理 | 建议显式关闭WiFi以降低干扰： |
速度与性能 | 标准16MHz，I2C时钟100kHz | 80/160MHz CPU，可提升I2C时钟至400kHz |
Arduino_Nano-Rev3.2-SCH.pdf
79.15KB
6

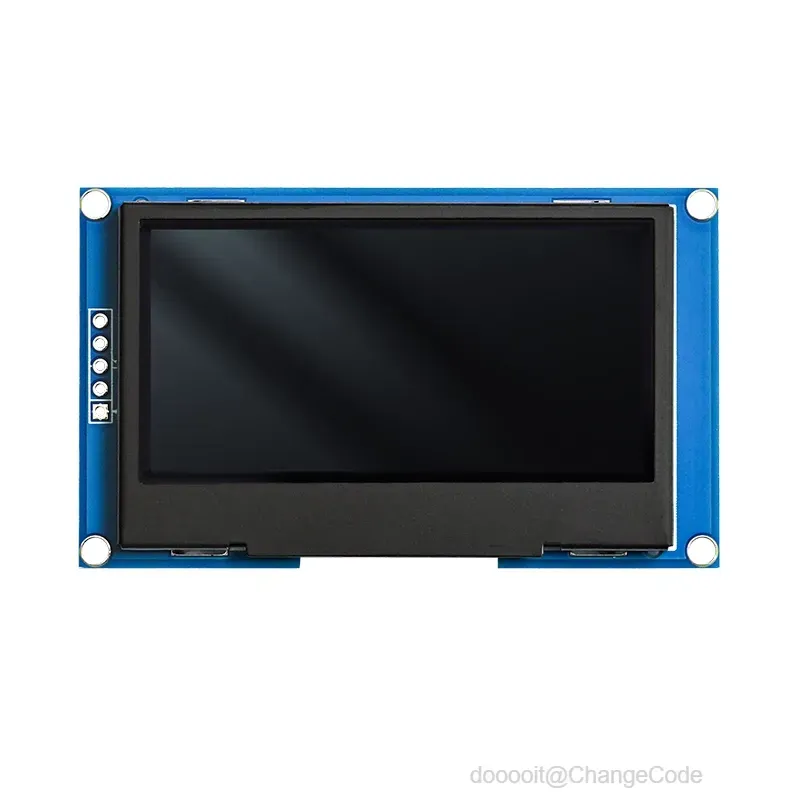

硬件准备
12

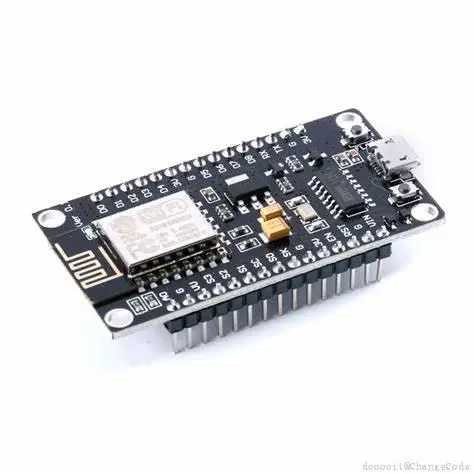

ESP8266与OLED的正确连接方式
ESP8266 (NodeMCU) | SSD1309 OLED |
GND | GND |
3V3 | VCC |
SCL | D1 （GPIO5） |
SDA | D2 （GPIO4） |
7
安装必备库

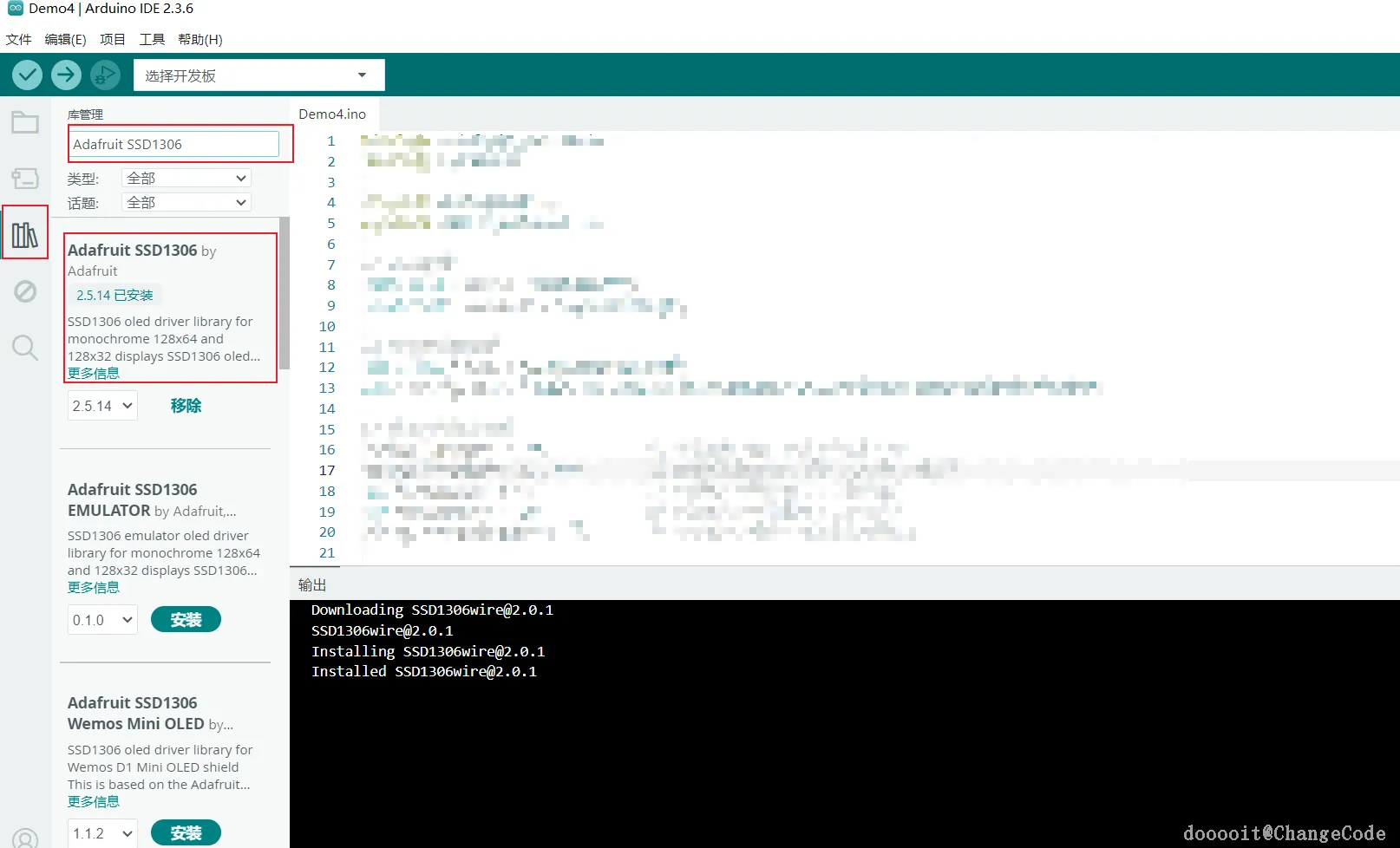

Arduino库管理器中搜索安装 "Adafruit SSD1306"
8

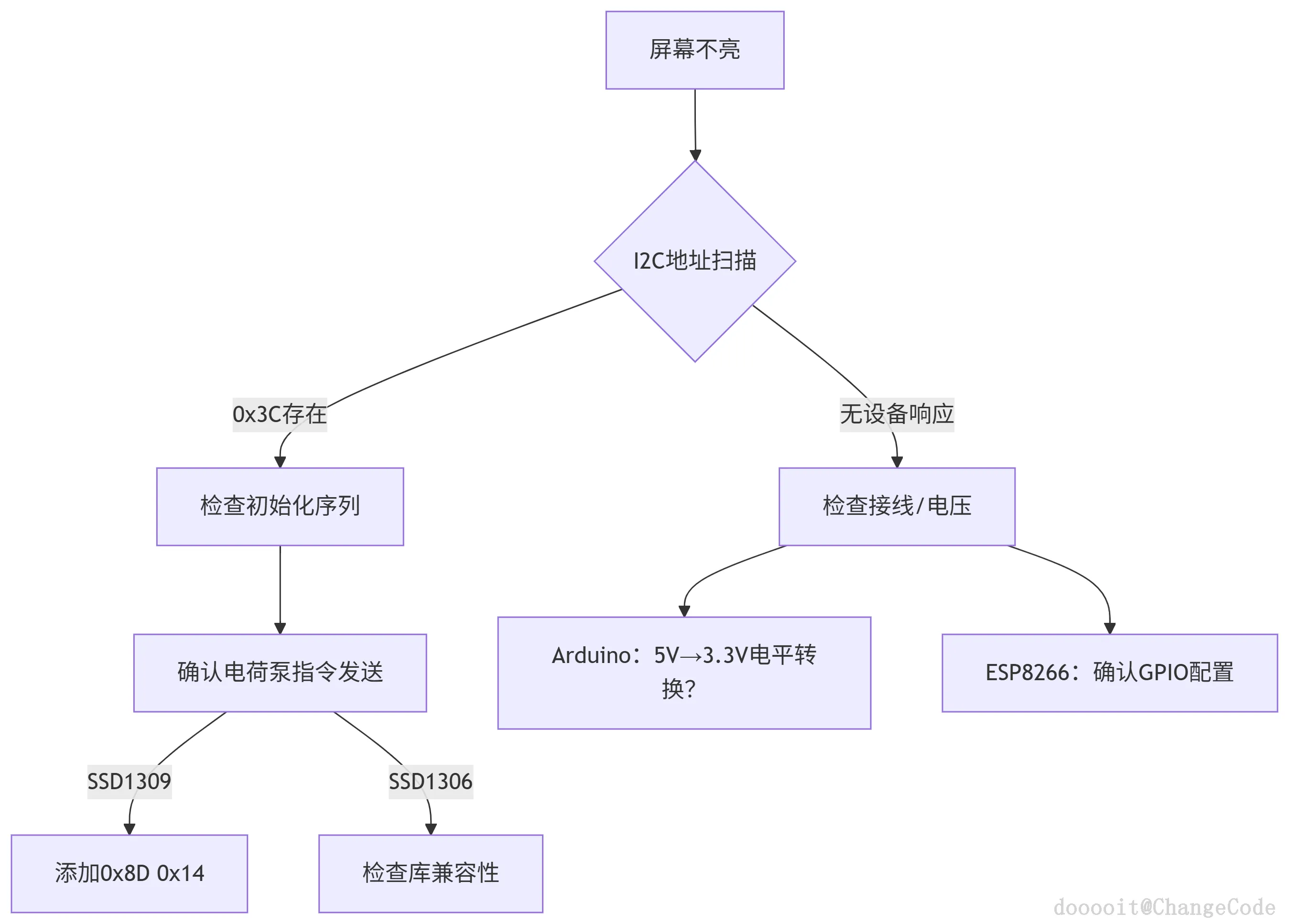

问题排查流程图
A[屏幕不亮] --> B{I2C地址扫描}
B --> |0x3C存在| C[检查初始化序列]
B --> |无设备响应| D[检查接线/电压]
C --> E[确认电荷泵指令发送]
E --> |SSD1309| F[添加0x8D 0x14]
E --> |SSD1306| G[检查库兼容性]
D --> H[Arduino：5V→3.3V电平转换？]
D --> I[ESP8266：确认GPIO配置]
修改I2C地址生效说明您的硬件实际使用0x3C。平台差异主要在于电气特性和库支持，通过适配初始化序列（尤其电荷泵）和选用兼容库（如U8g2）可解决大部分问题。优先执行I2C扫描并验证物理连接，能节省大量调试时间。
9
参考文案
- 吃透OLED显示原理——玩转OLED模块各种使用方法_8排针的oled显示屏接线原理-CSDN博客
- ESP-C3入门21. 点亮1306驱动的OLED屏 - 知乎
- 【NodeMCU-ESP8266】Afafruit_ssd1306点亮096OLED屏（4P,I2C)
- ESP8266 NodeMCU驱动OLED屏(SSD1306,4PIN,IIC)
- ZJY242I0400WG01.pdf
- 2.42插接-ZJY242-2864ASWPG01.pdf
- SSD1309.pdf
2.42插接-ZJY242-2864ASWPG01.pdf
693.18KB
SSD1309.pdf
1.72MB
ZJY242I0400WG01.pdf
2.26MB
10
⚠️ 避坑指南：

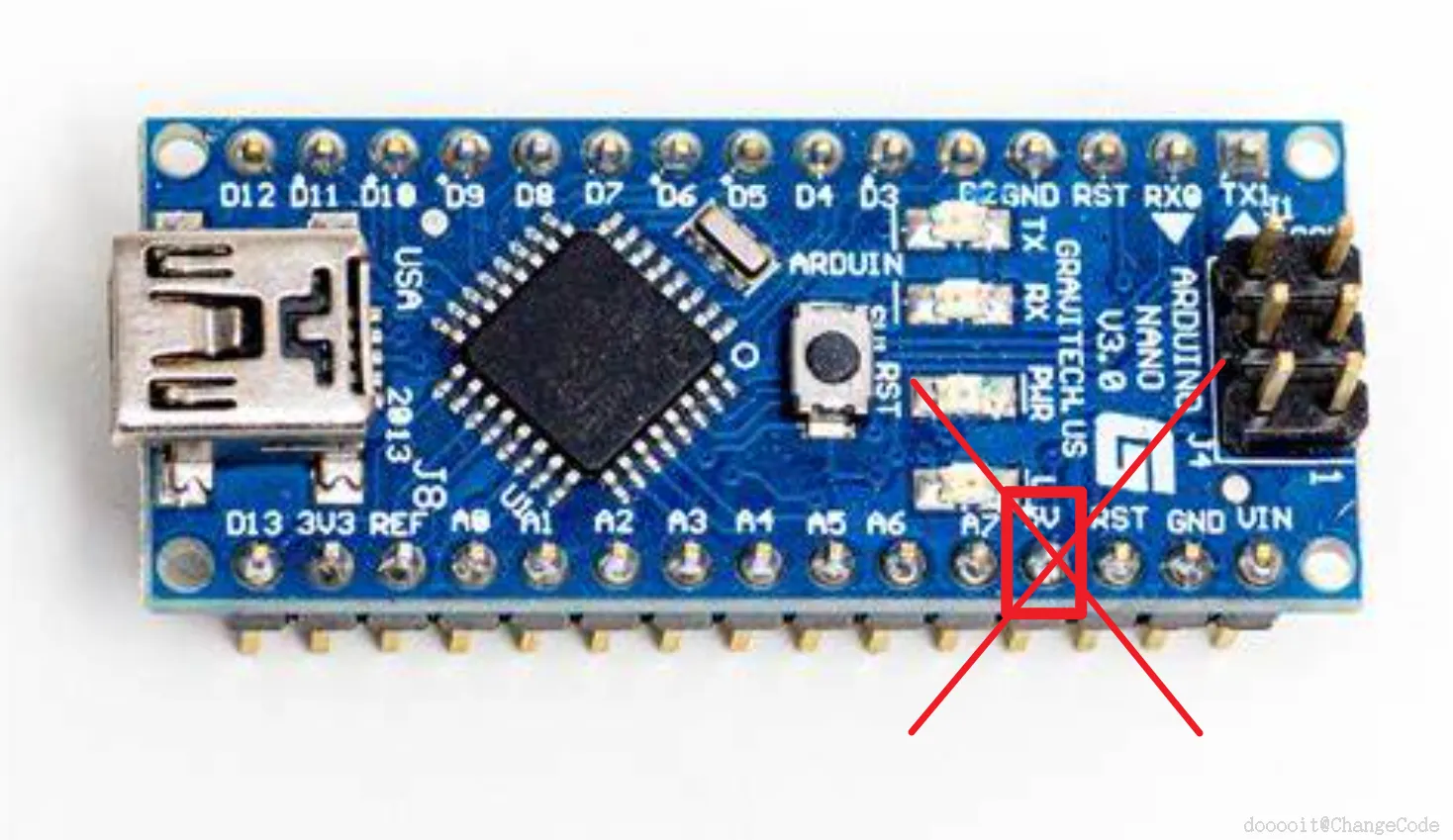

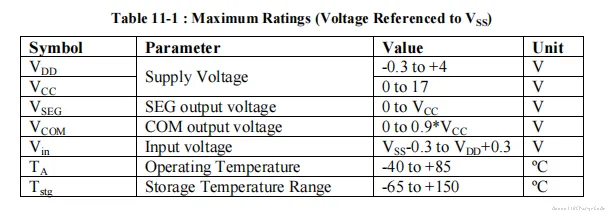

- 勿用Arduino的5V引脚（烧屏风险！）
- 短接OLED RESET引脚到GND（防止复位干扰）
11
程序演示
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
// The pins for I2C are defined by the Wire-library.
// On an arduino UNO: A4(SDA), A5(SCL)
// On an arduino MEGA 2560: 20(SDA), 21(SCL)
// On an arduino LEONARDO: 2(SDA), 3(SCL), ...
#define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3C ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
#define NUMFLAKES 10 // Number of snowflakes in the animation example
#define LOGO_HEIGHT 16
#define LOGO_WIDTH 16
static const unsigned char PROGMEM logo_bmp[] =
{ 0b00000000, 0b11000000,
0b00000001, 0b11000000,
0b00000001, 0b11000000,
0b00000011, 0b11100000,
0b11110011, 0b11100000,
0b11111110, 0b11111000,
0b01111110, 0b11111111,
0b00110011, 0b10011111,
0b00011111, 0b11111100,
0b00001101, 0b01110000,
0b00011011, 0b10100000,
0b00111111, 0b11100000,
0b00111111, 0b11110000,
0b01111100, 0b11110000,
0b01110000, 0b01110000,
0b00000000, 0b00110000 };
void setup() {
Serial.begin(9600);
// SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally
if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
Serial.println(F("SSD1306 allocation failed"));
for(;;); // Don't proceed, loop forever
}

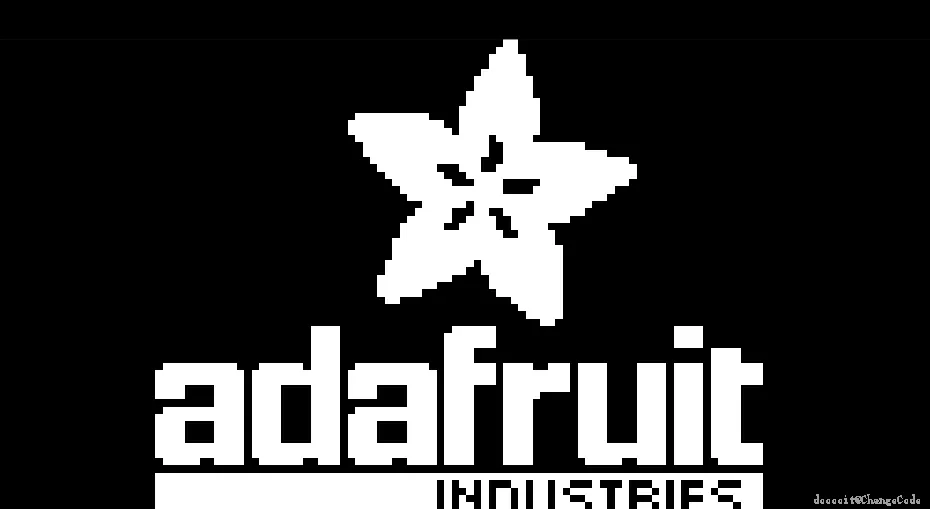

// Show initial display buffer contents on the screen --
// the library initializes this with an Adafruit splash screen.
display.display();
delay(2000); // Pause for 2 seconds
// Clear the buffer
display.clearDisplay();
// Draw a single pixel in white
display.drawPixel(10, 10, SSD1306_WHITE);
// Show the display buffer on the screen. You MUST call display() after
// drawing commands to make them visible on screen!
display.display();
delay(2000);
// display.display() is NOT necessary after every single drawing command,
// unless that's what you want...rather, you can batch up a bunch of
// drawing operations and then update the screen all at once by calling
// display.display(). These examples demonstrate both approaches...
testdrawline(); // Draw many lines
testdrawrect(); // Draw rectangles (outlines)
testfillrect(); // Draw rectangles (filled)
testdrawcircle(); // Draw circles (outlines)
testfillcircle(); // Draw circles (filled)
testdrawroundrect(); // Draw rounded rectangles (outlines)
testfillroundrect(); // Draw rounded rectangles (filled)
testdrawtriangle(); // Draw triangles (outlines)
testfilltriangle(); // Draw triangles (filled)
testdrawchar(); // Draw characters of the default font
testdrawstyles(); // Draw 'stylized' characters
testscrolltext(); // Draw scrolling text
testdrawbitmap(); // Draw a small bitmap image
// Invert and restore display, pausing in-between
display.invertDisplay(true);
delay(1000);
display.invertDisplay(false);
delay(1000);
testanimate(logo_bmp, LOGO_WIDTH, LOGO_HEIGHT); // Animate bitmaps
}
void loop() {
}
void testdrawline() {
int16_t i;
display.clearDisplay(); // Clear display buffer
for(i=0; i<display.width(); i+=4) {
display.drawLine(0, 0, i, display.height()-1, SSD1306_WHITE);
display.display(); // Update screen with each newly-drawn line
delay(1);
}
for(i=0; i<display.height(); i+=4) {
display.drawLine(0, 0, display.width()-1, i, SSD1306_WHITE);
display.display();
delay(1);
}
delay(250);
display.clearDisplay();
for(i=0; i<display.width(); i+=4) {
display.drawLine(0, display.height()-1, i, 0, SSD1306_WHITE);
display.display();
delay(1);
}
for(i=display.height()-1; i>=0; i-=4) {
display.drawLine(0, display.height()-1, display.width()-1, i, SSD1306_WHITE);
display.display();
delay(1);
}
delay(250);
display.clearDisplay();
for(i=display.width()-1; i>=0; i-=4) {
display.drawLine(display.width()-1, display.height()-1, i, 0, SSD1306_WHITE);
display.display();
delay(1);
}
for(i=display.height()-1; i>=0; i-=4) {
display.drawLine(display.width()-1, display.height()-1, 0, i, SSD1306_WHITE);
display.display();
delay(1);
}
delay(250);
display.clearDisplay();
for(i=0; i<display.height(); i+=4) {
display.drawLine(display.width()-1, 0, 0, i, SSD1306_WHITE);
display.display();
delay(1);
}
for(i=0; i<display.width(); i+=4) {
display.drawLine(display.width()-1, 0, i, display.height()-1, SSD1306_WHITE);
display.display();
delay(1);
}
delay(2000); // Pause for 2 seconds
}
void testdrawrect(void) {
display.clearDisplay();
for(int16_t i=0; i<display.height()/2; i+=2) {
display.drawRect(i, i, display.width()-2*i, display.height()-2*i, SSD1306_WHITE);
display.display(); // Update screen with each newly-drawn rectangle
delay(1);
}
delay(2000);
}
void testfillrect(void) {
display.clearDisplay();
for(int16_t i=0; i<display.height()/2; i+=3) {
// The INVERSE color is used so rectangles alternate white/black
display.fillRect(i, i, display.width()-i*2, display.height()-i*2, SSD1306_INVERSE);
display.display(); // Update screen with each newly-drawn rectangle
delay(1);
}
delay(2000);
}
void testdrawcircle(void) {
display.clearDisplay();
for(int16_t i=0; i<max(display.width(),display.height())/2; i+=2) {
display.drawCircle(display.width()/2, display.height()/2, i, SSD1306_WHITE);
display.display();
delay(1);
}
delay(2000);
}
void testfillcircle(void) {
display.clearDisplay();
for(int16_t i=max(display.width(),display.height())/2; i>0; i-=3) {
// The INVERSE color is used so circles alternate white/black
display.fillCircle(display.width() / 2, display.height() / 2, i, SSD1306_INVERSE);
display.display(); // Update screen with each newly-drawn circle
delay(1);
}
delay(2000);
}
void testdrawroundrect(void) {
display.clearDisplay();
for(int16_t i=0; i<display.height()/2-2; i+=2) {
display.drawRoundRect(i, i, display.width()-2*i, display.height()-2*i,
display.height()/4, SSD1306_WHITE);
display.display();
delay(1);
}
delay(2000);
}
void testfillroundrect(void) {
display.clearDisplay();
for(int16_t i=0; i<display.height()/2-2; i+=2) {
// The INVERSE color is used so round-rects alternate white/black
display.fillRoundRect(i, i, display.width()-2*i, display.height()-2*i,
display.height()/4, SSD1306_INVERSE);
display.display();
delay(1);
}
delay(2000);
}
void testdrawtriangle(void) {
display.clearDisplay();
for(int16_t i=0; i<max(display.width(),display.height())/2; i+=5) {
display.drawTriangle(
display.width()/2 , display.height()/2-i,
display.width()/2-i, display.height()/2+i,
display.width()/2+i, display.height()/2+i, SSD1306_WHITE);
display.display();
delay(1);
}
delay(2000);
20250603_111608.mp4
1.84MB
2.69MB
