50毫米铝板打孔定位神器

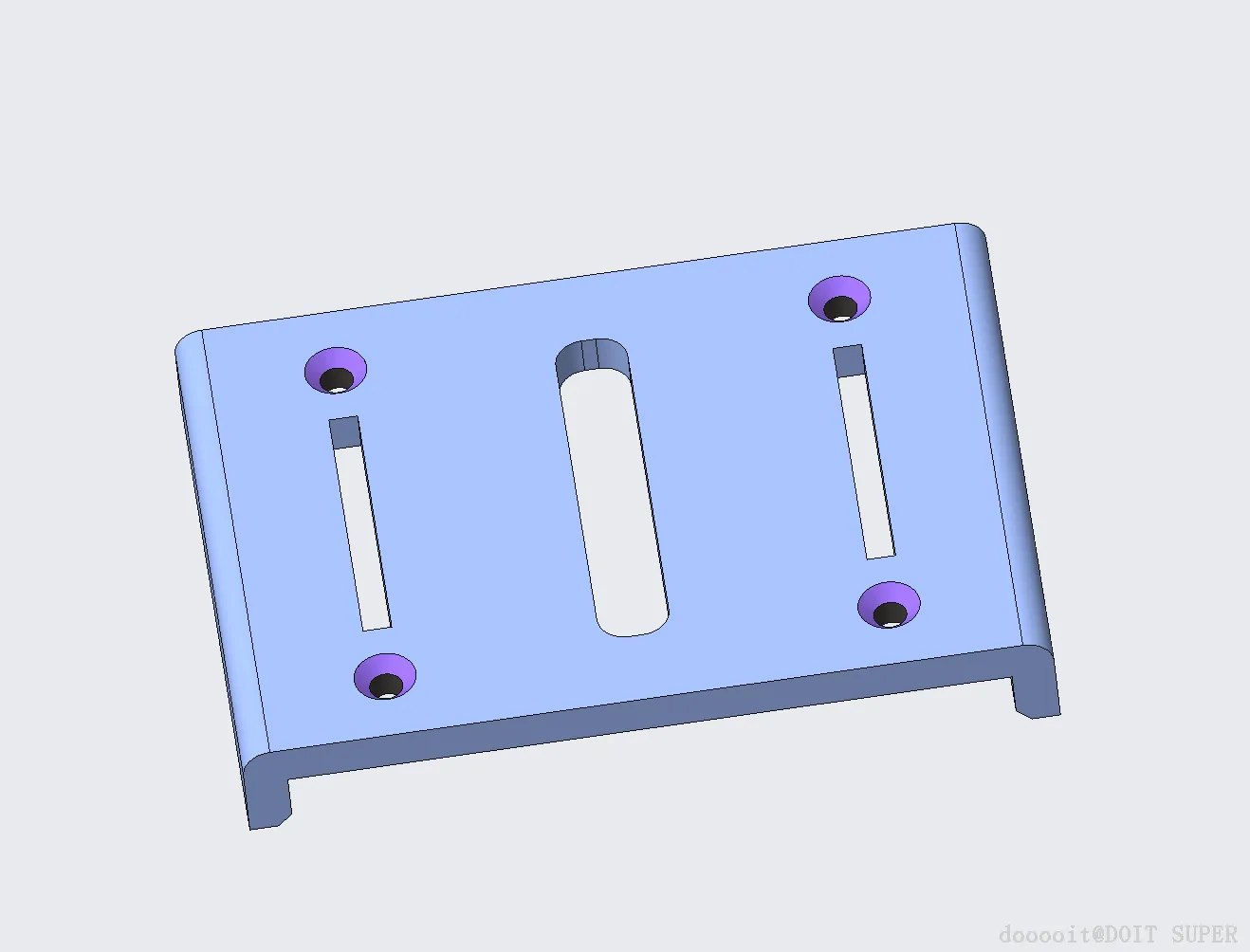

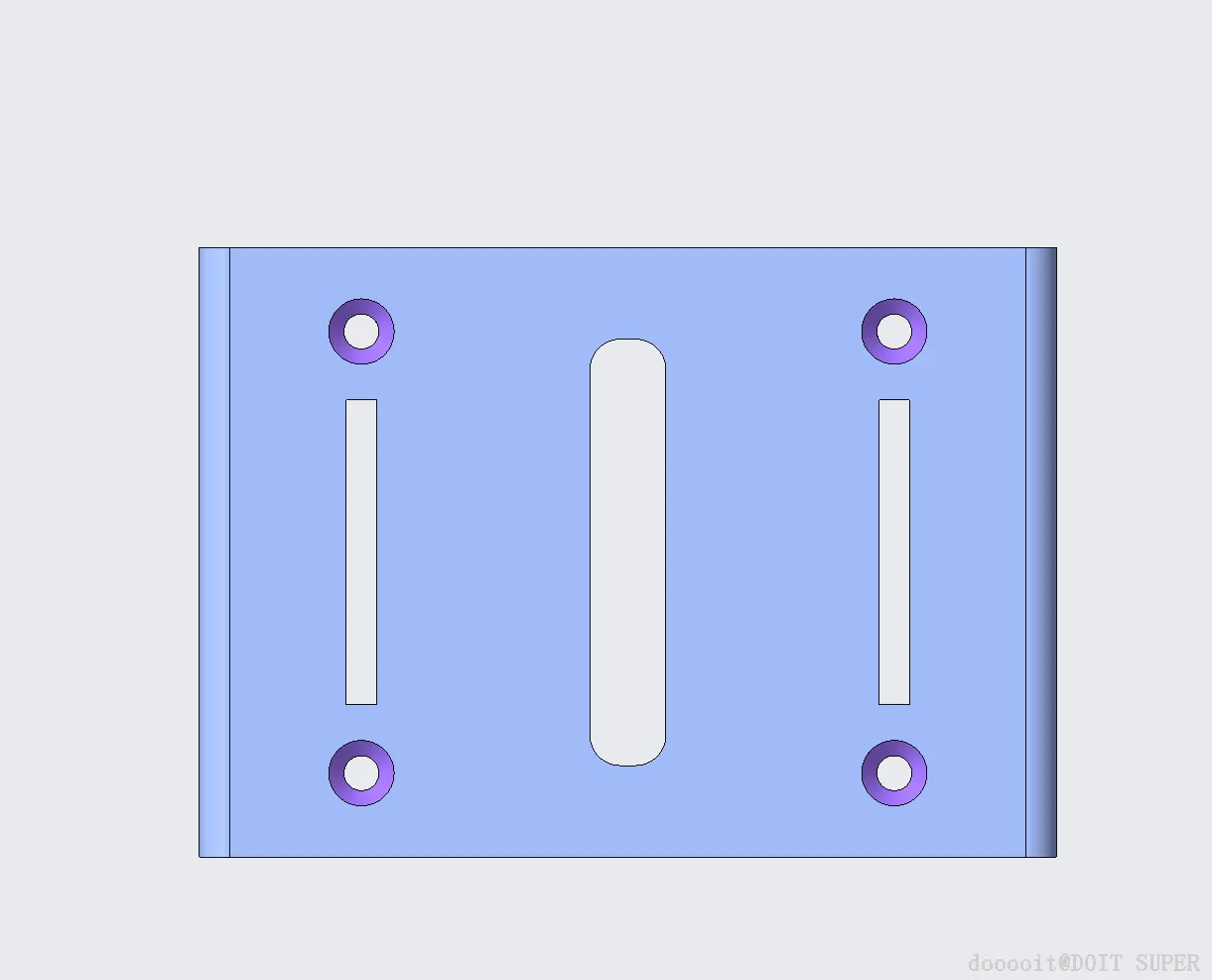

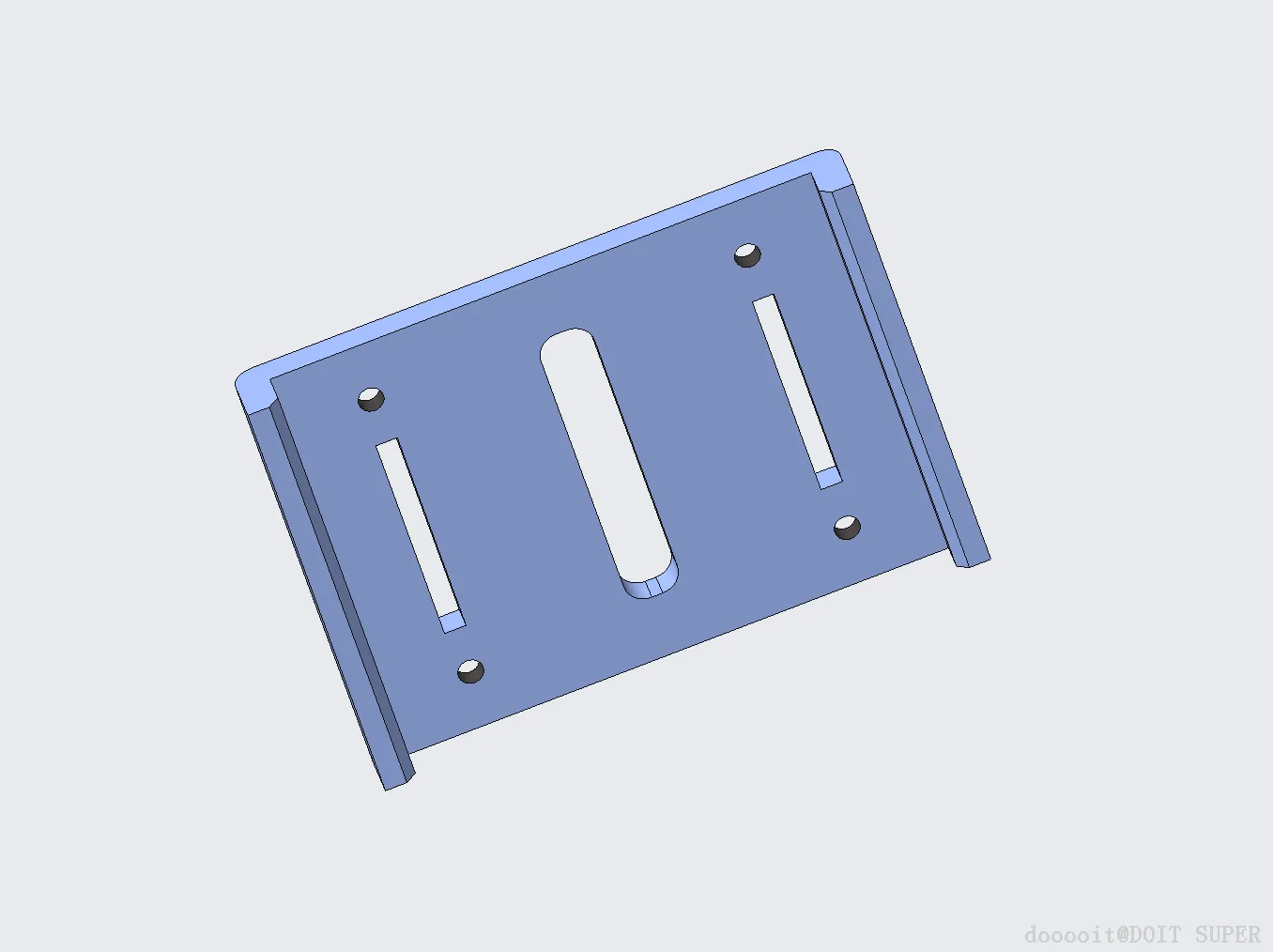

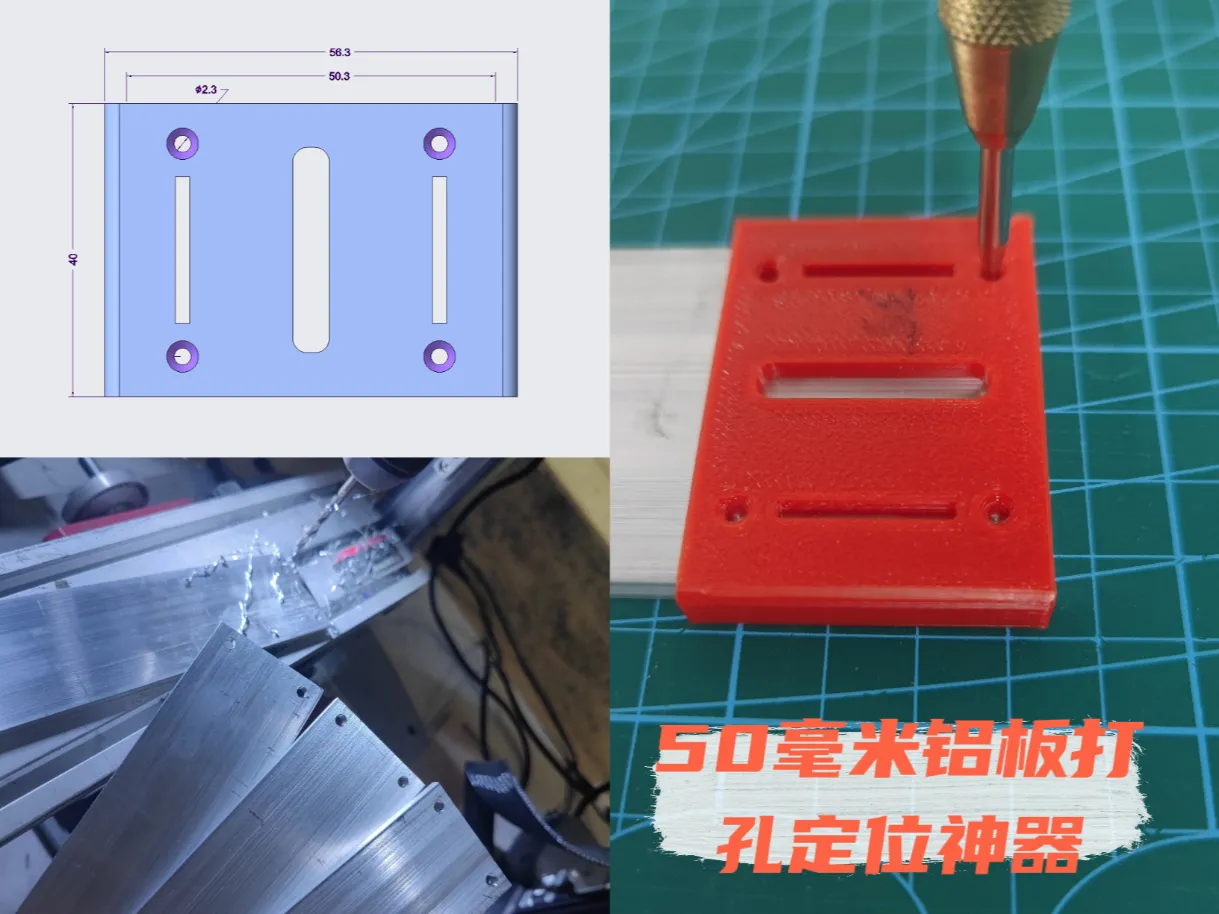

图纸细节

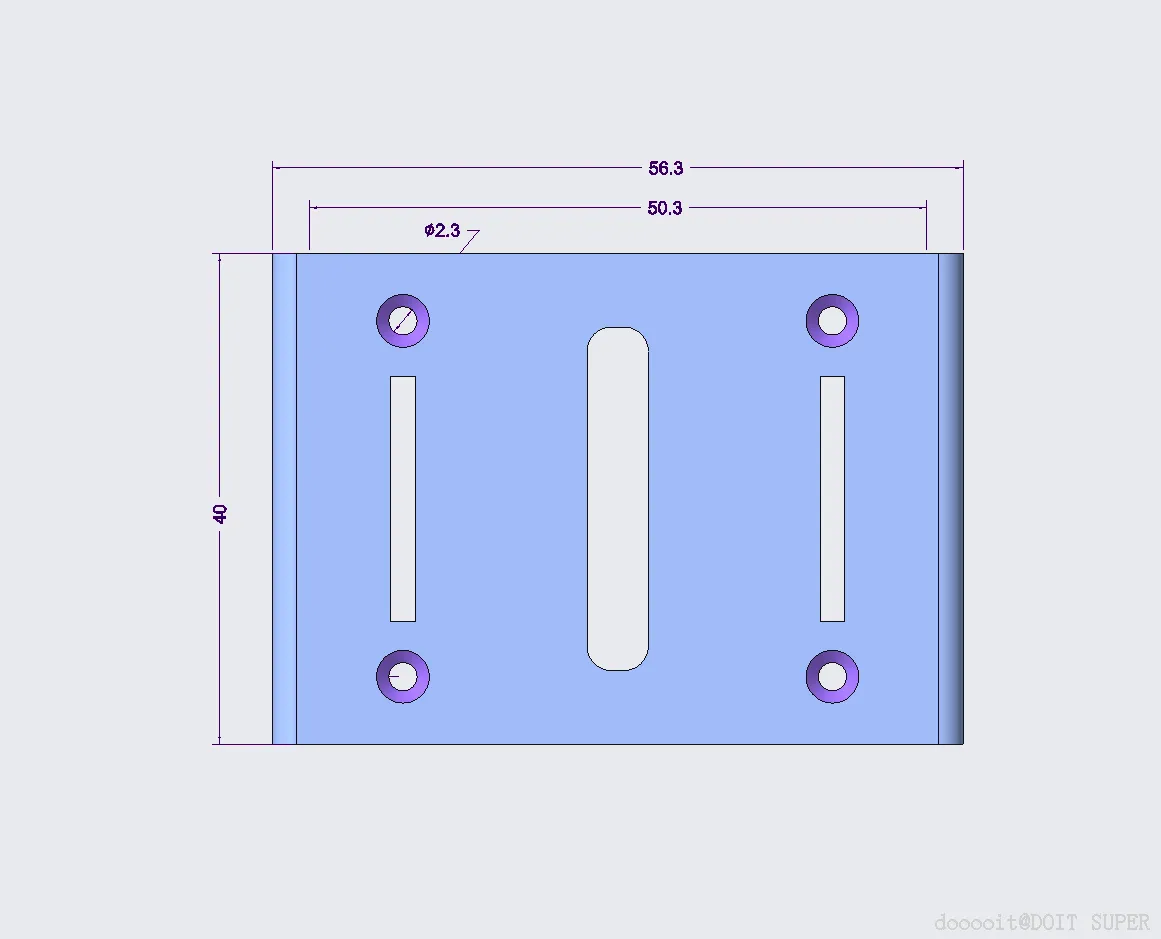

1、适配宽度50mm的铝板

2、定定位其随意放置，不分正反

3、图中孔距为35mm，注意辨别

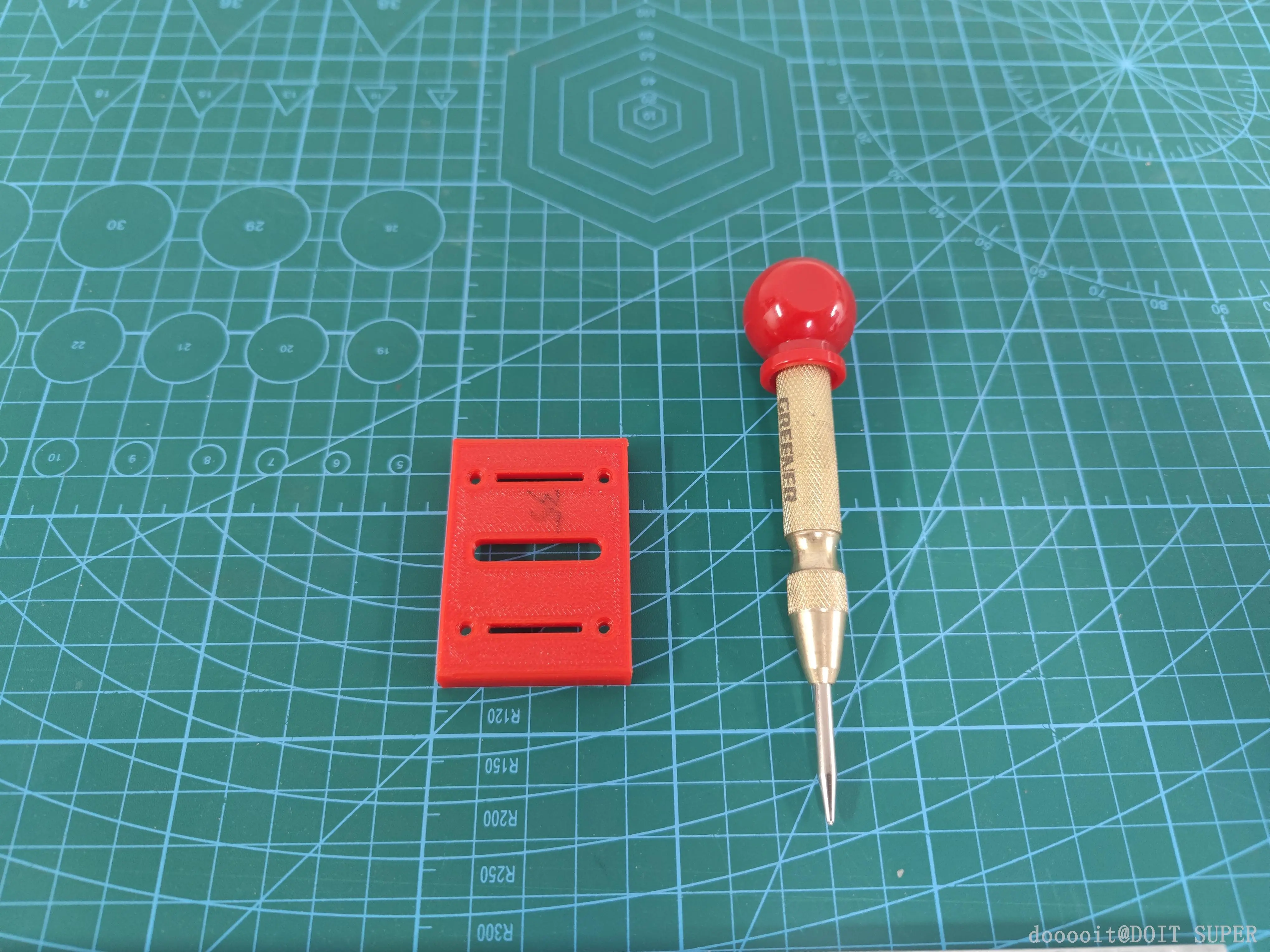

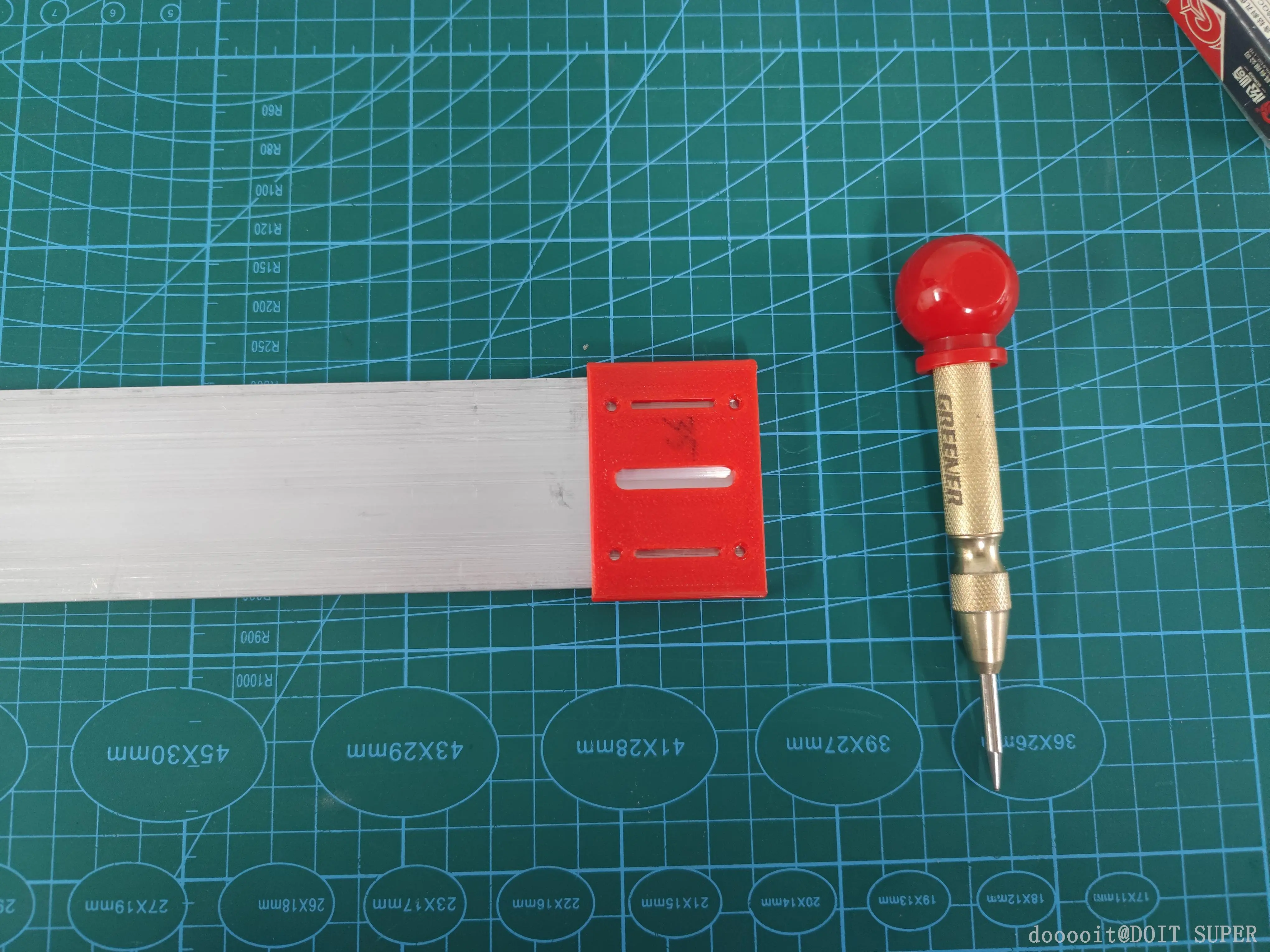

1、准备好定位中心冲与3D打印件的定位神器

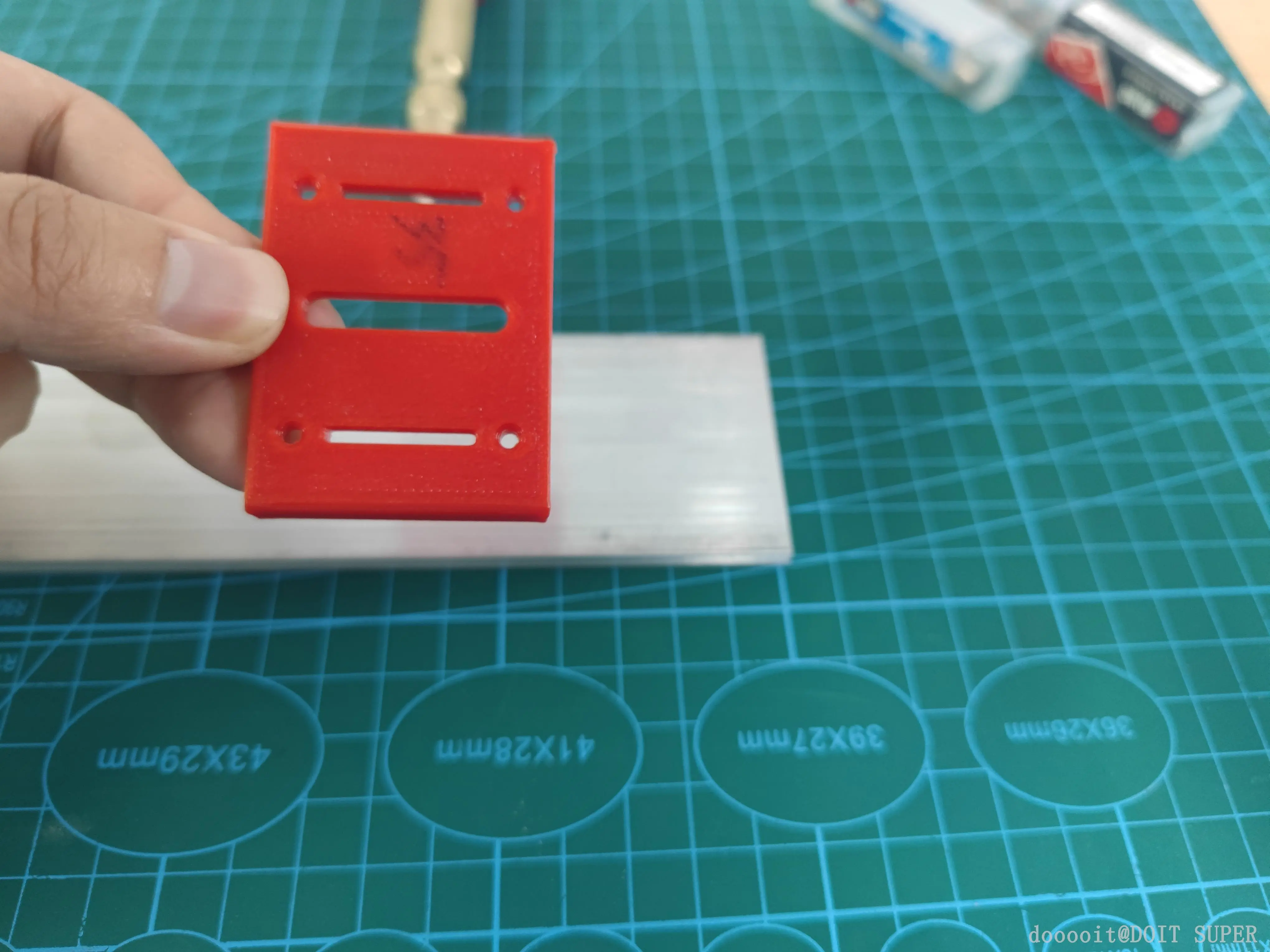

2、确保定位中心冲的金属头可以穿过定位器的圆孔

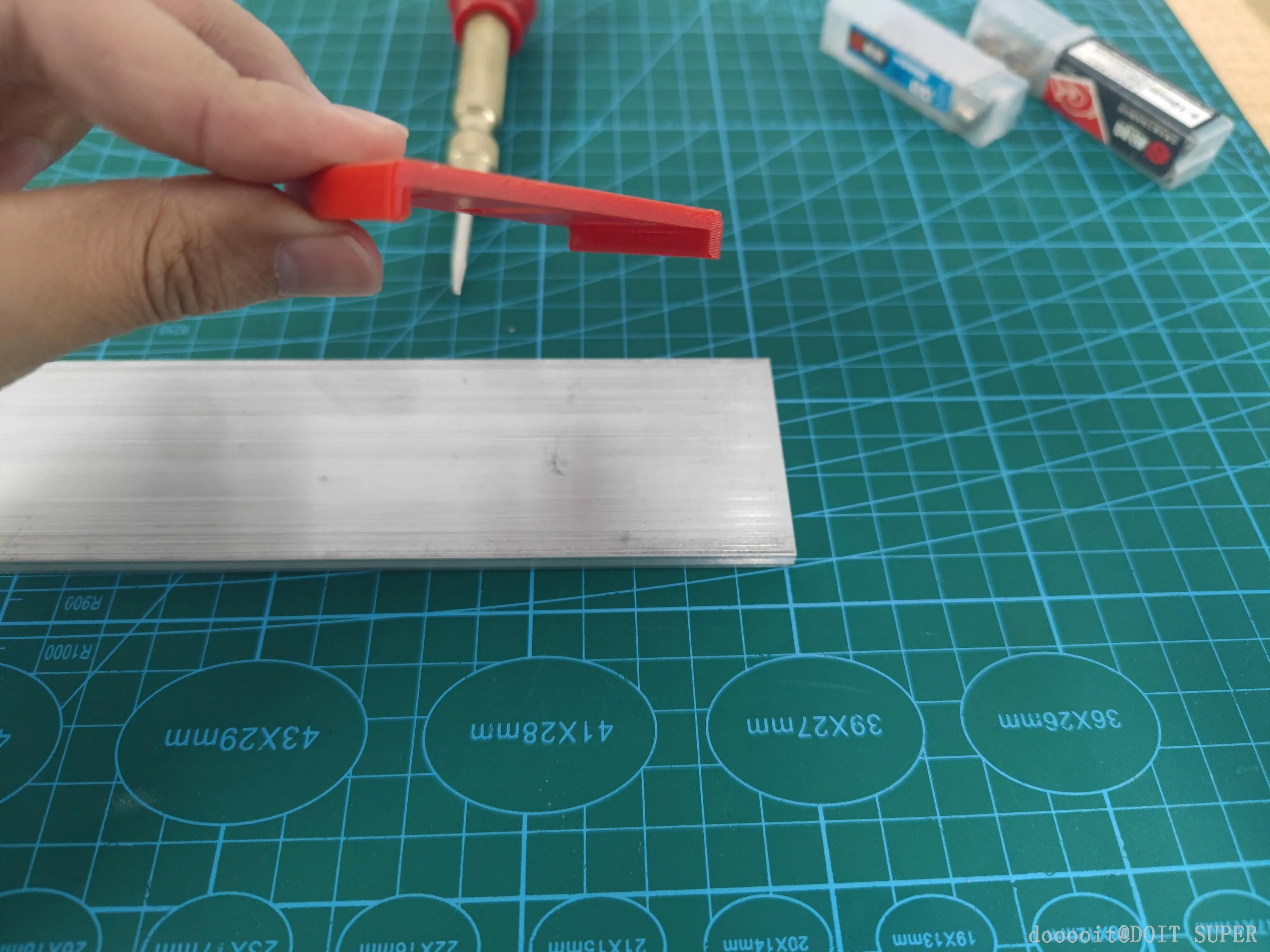

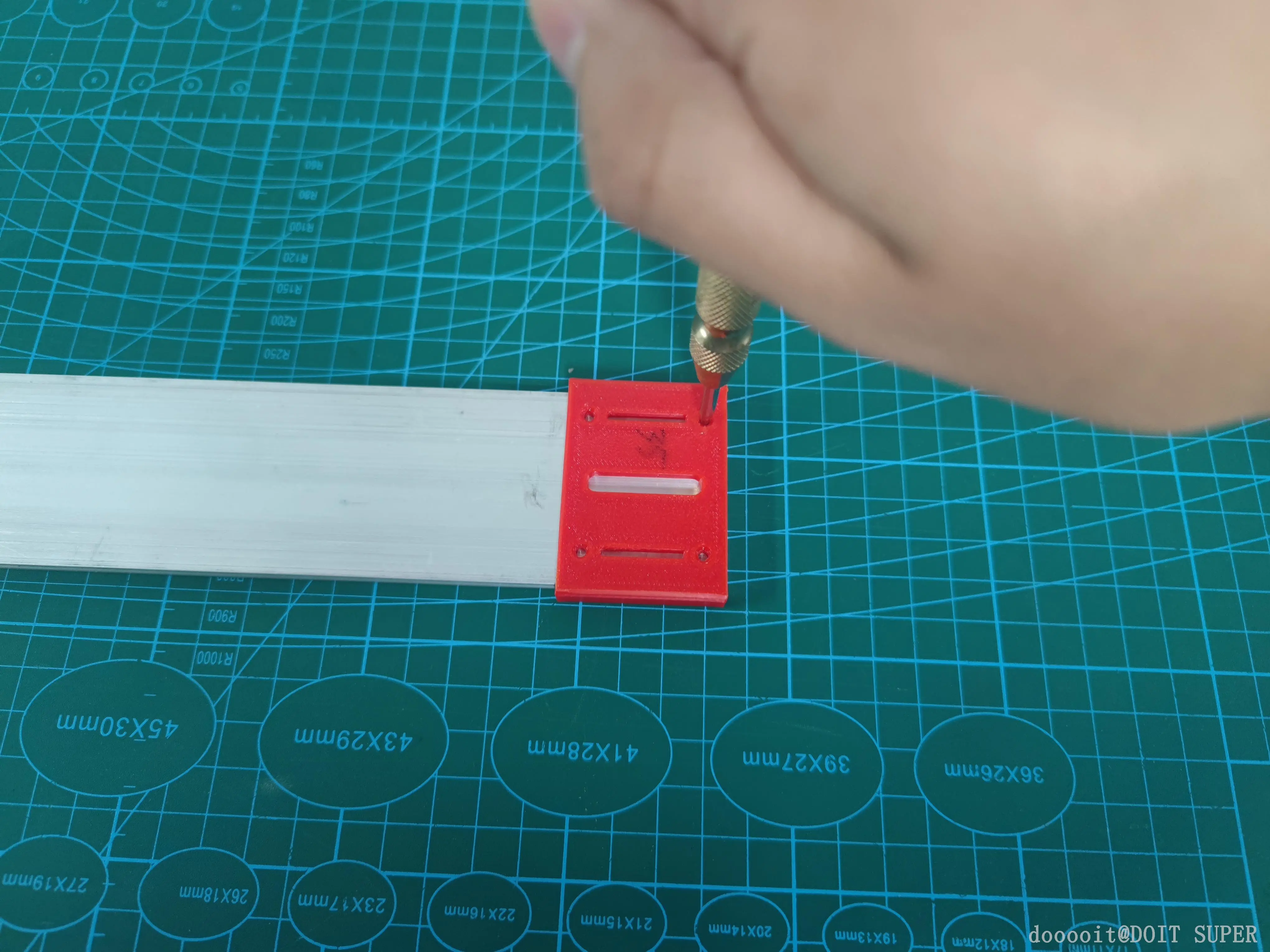

3、放置好红色定位器，确保其边缘与铝板的边缘对其

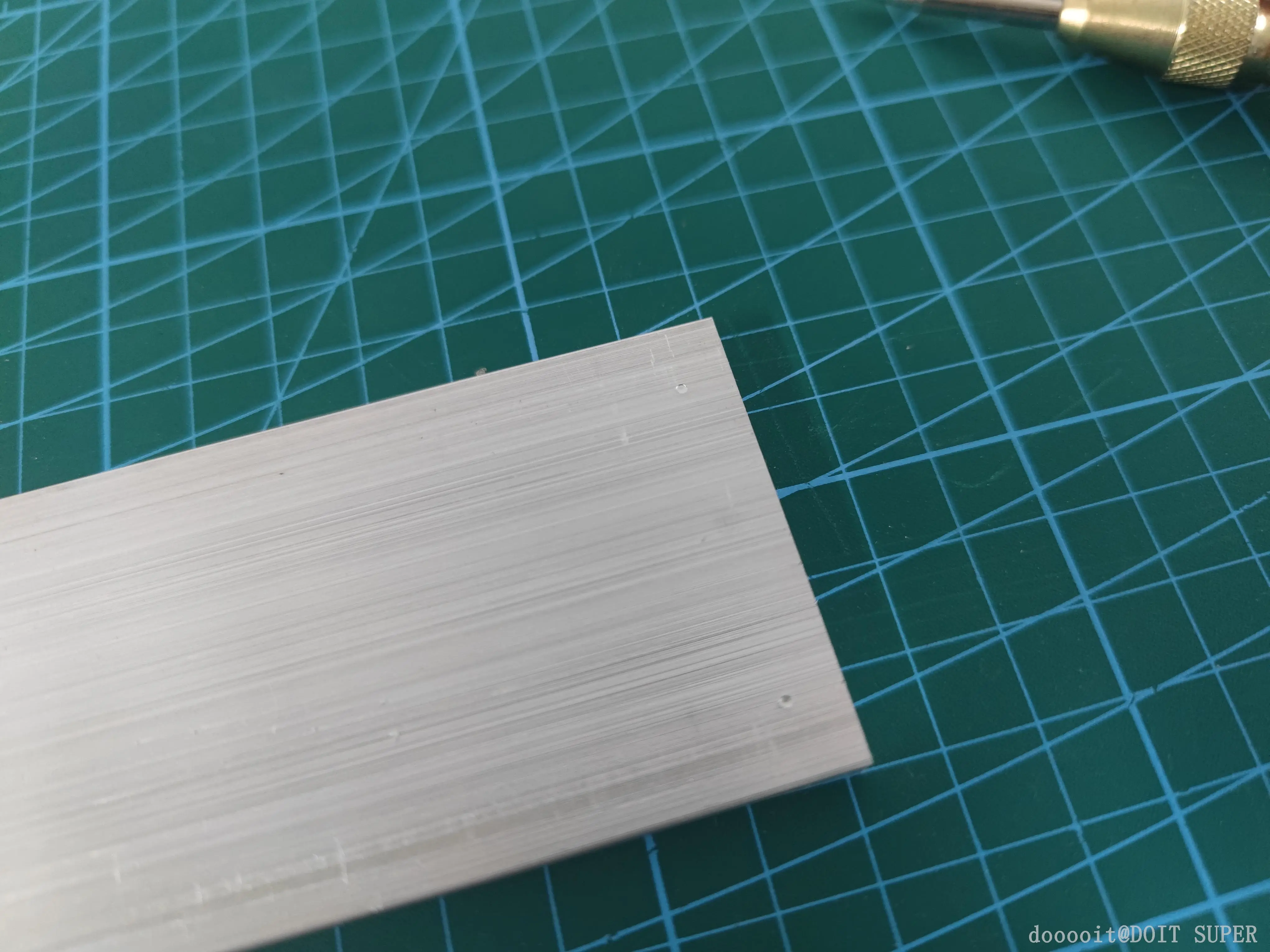

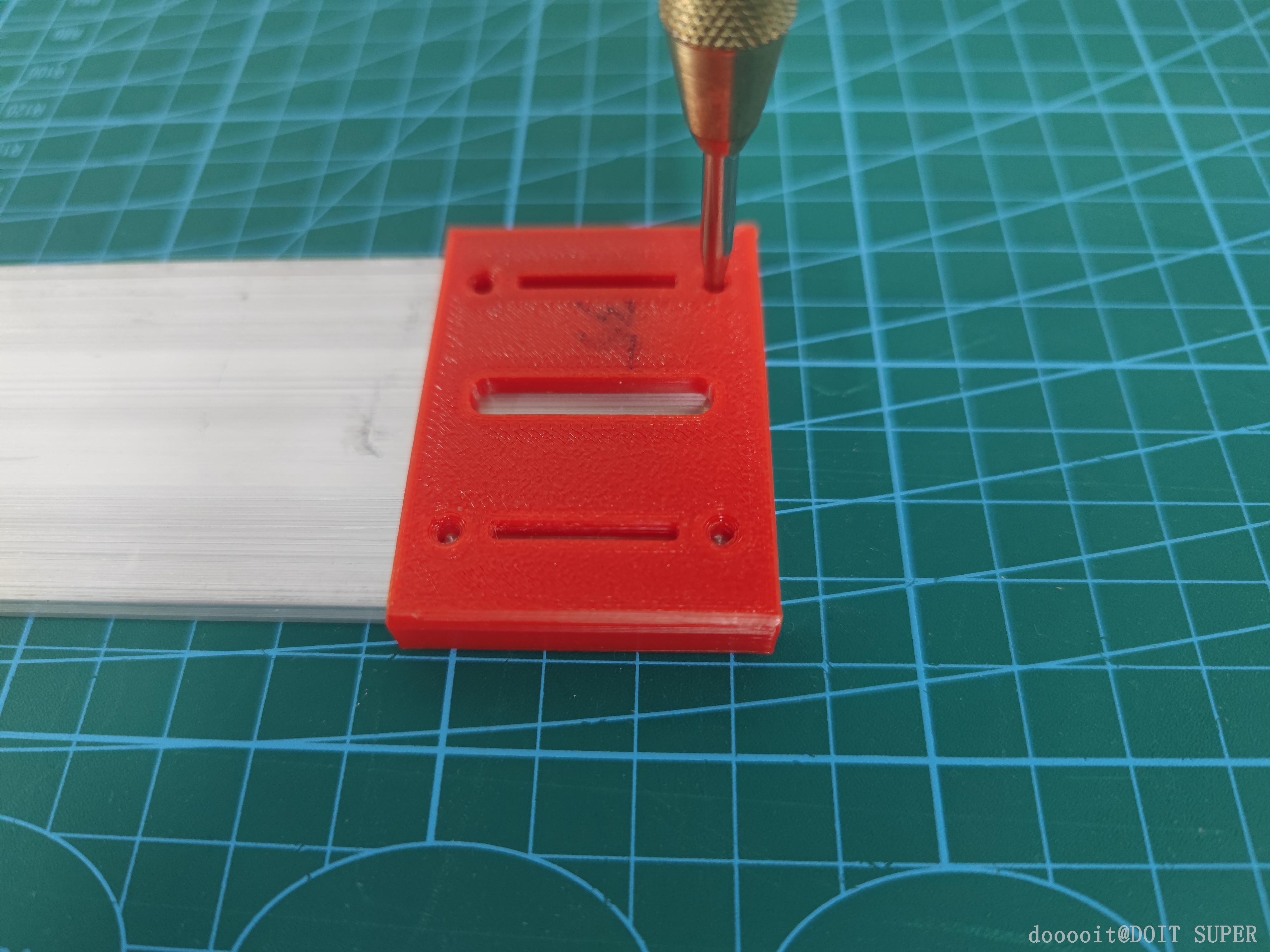

4、观看图11的定位效果，其间距就是35mm

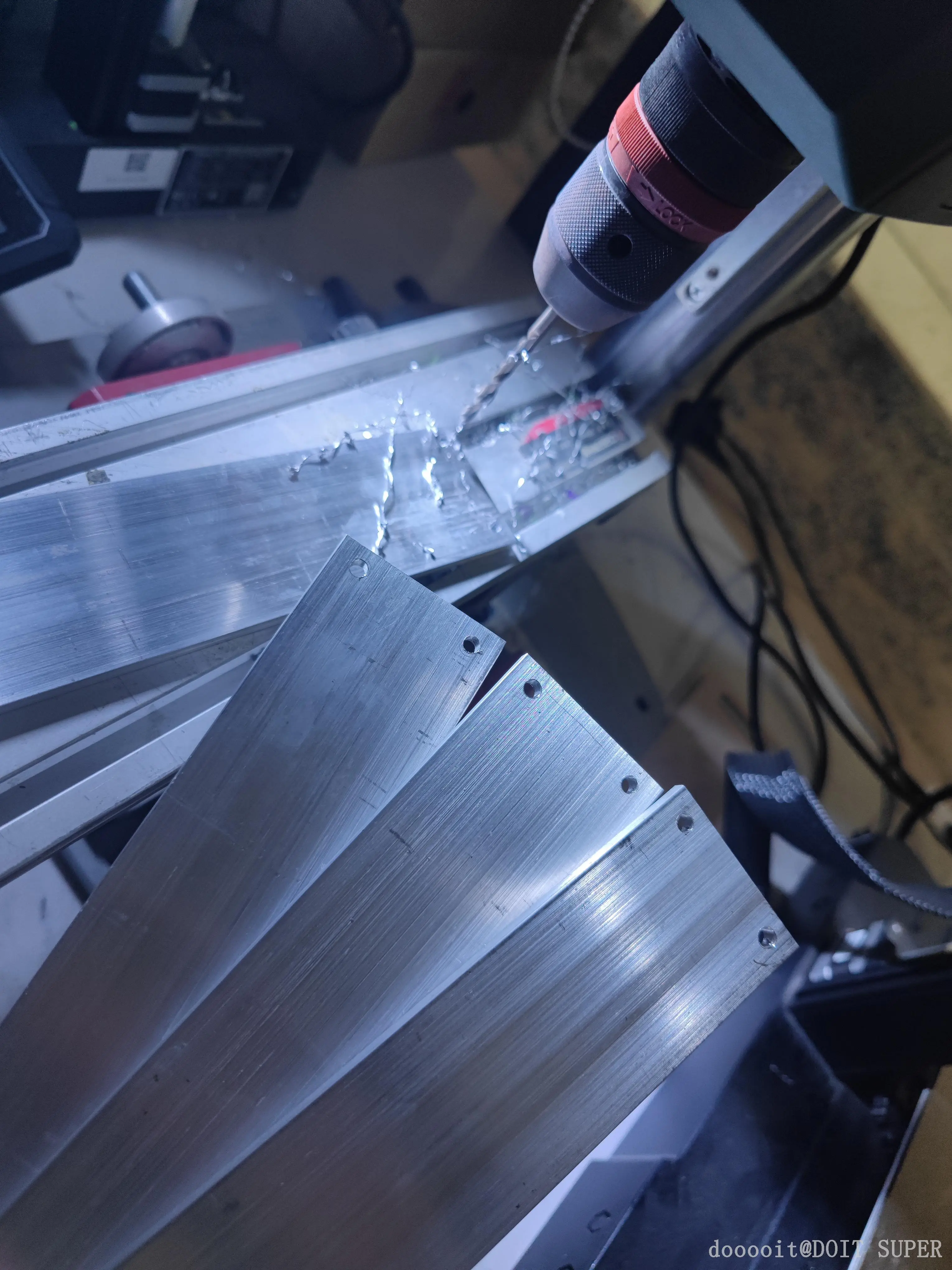

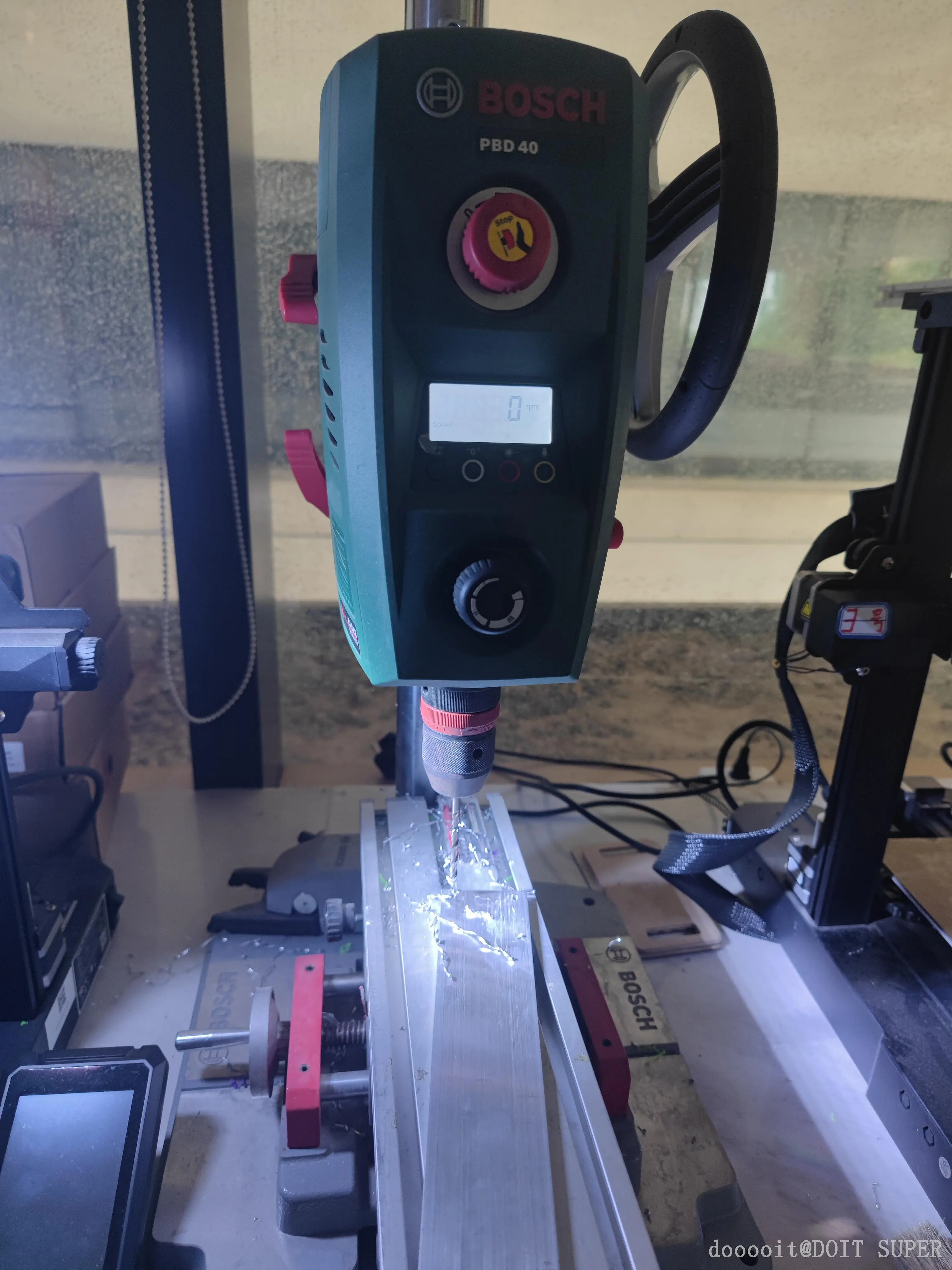

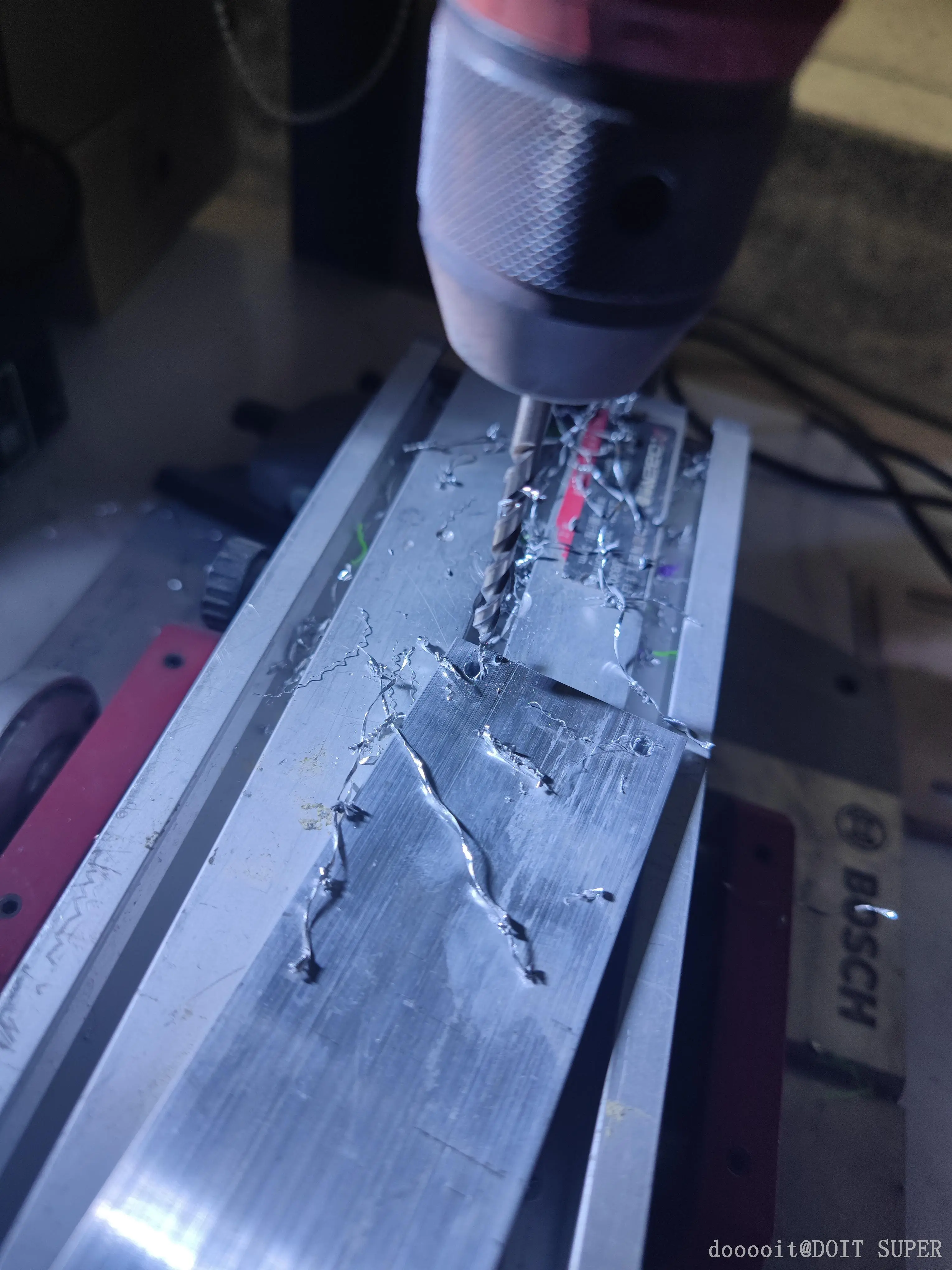

此步骤并不细述打孔注意事项。着重观看打孔效果。实际上这款定位神器及其好用。

欢迎大家下载使用。
