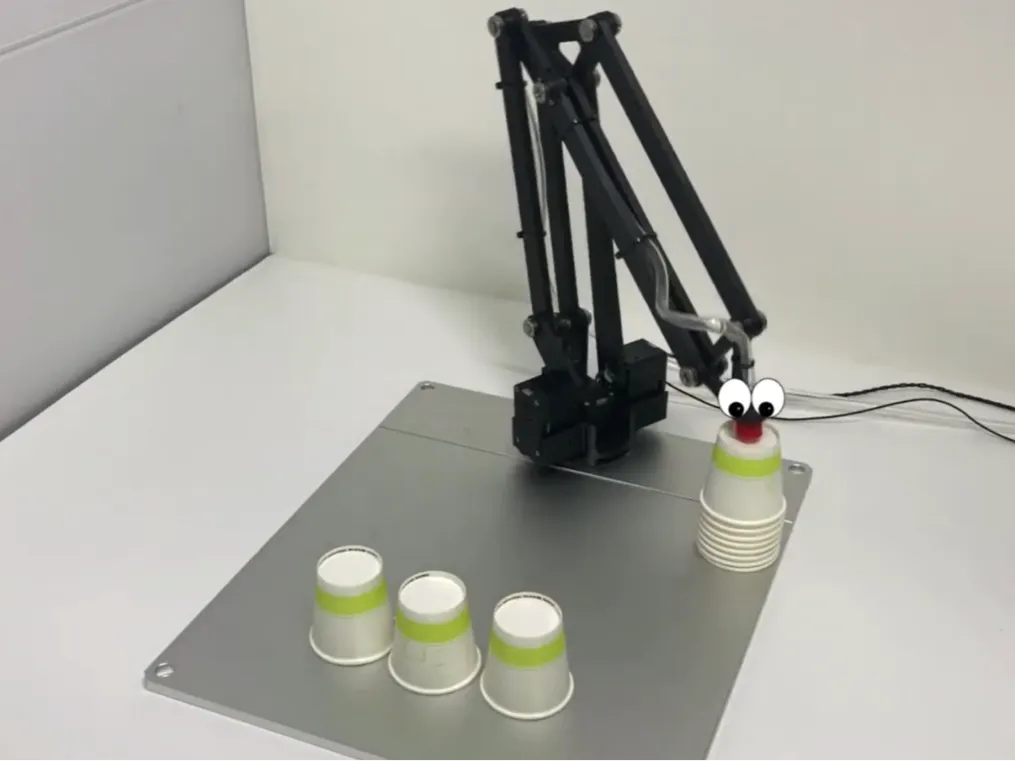

机器人机械手已发展出多种结构。OpenManipulator 采用最简单的串联连杆结构,但其他结构也适用于特定任务,因此我们提供各种结构的机械手,例如 OpenManipulator Friends。OpenManipulator Link 采用并联连杆结构,适用于码垛任务。它的结构可能相对复杂。
1

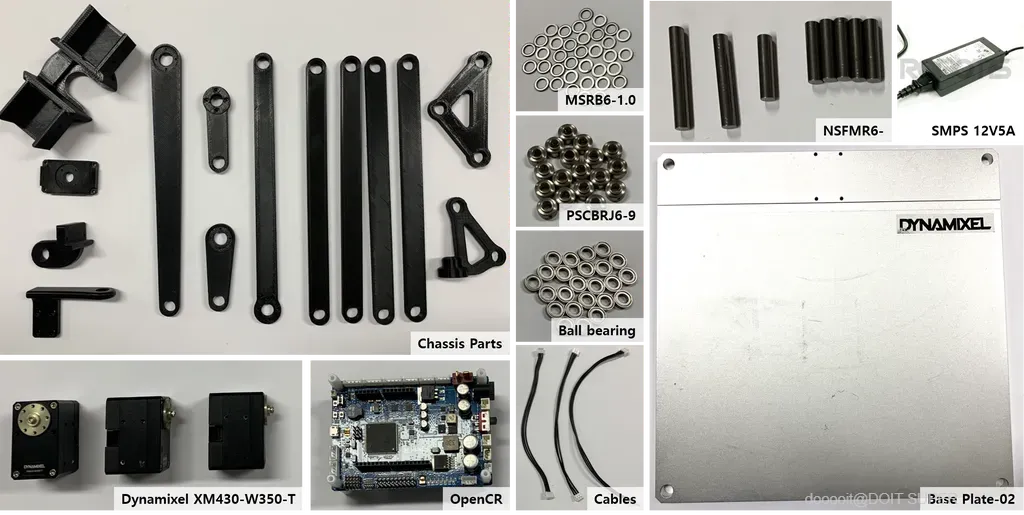

检查零件清单

零件清单

  1. 盘子
  2. 底板-02:1
  3. 执行器
  4. Dynamixel XM430-W350-T : 3
  5. 底盘零件(3D打印)
  6. 基本链接:1
  7. 旋转基座:1
  8. 持有人 a : 1
  9. 持有人 b : 1
  10. 链接 50:1
  11. 链接 200a:1
  12. 链接 50 换 250 : 1
  13. 链接 200 换 250 : 1
  14. 链接 200b:4
  15. 三角链接:1
  16. 工具链接:1
  17. 电缆
  18. 电缆_3P_180MM:1
  19. 电缆_3P_240MM:2
  20. 轴类零件
  21. PSCBRJ6-9 : 18
  22. MSRB6-1.0:36
  23. NSFMR6-42 : 1
  24. NSFMR6-38 : 1
  25. NSFMR6-28 : 1
  26. NSFMR6-24 : 5
  27. 滚珠轴承(外径 10 毫米 / 内径 6 毫米 / 宽度 3 毫米):24
  28. 各种各样的
  29. WB_M2X03 : 8
  30. WB_M2X04 : 4
  31. WB_M2X06:4
  32. WB_M2.5X04 : 8
  33. WB_M2.5X06 : 8
  34. WB_M2.5X08:4
  35. WB_M2.5X20 : 2
  36. 螺母_M2 : 4
  37. 螺母_M2.5 : 4
  38. 控制器
  39. OpenCR:1
  40. 开关电源 12V5A:1
  41. 个人电脑(Windows、Linux、Mac)1

使用 R+ Manager 将三个 Dynamixel 的 ID 设置为 1、2、3。

2

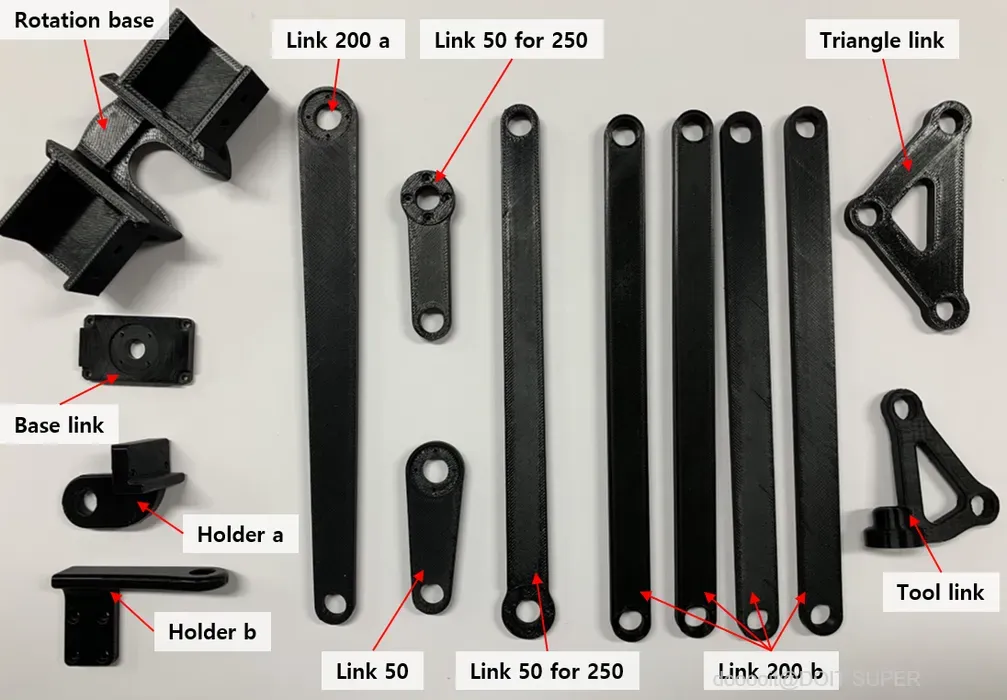

3D打印

打印以上零部件

3

开始组装

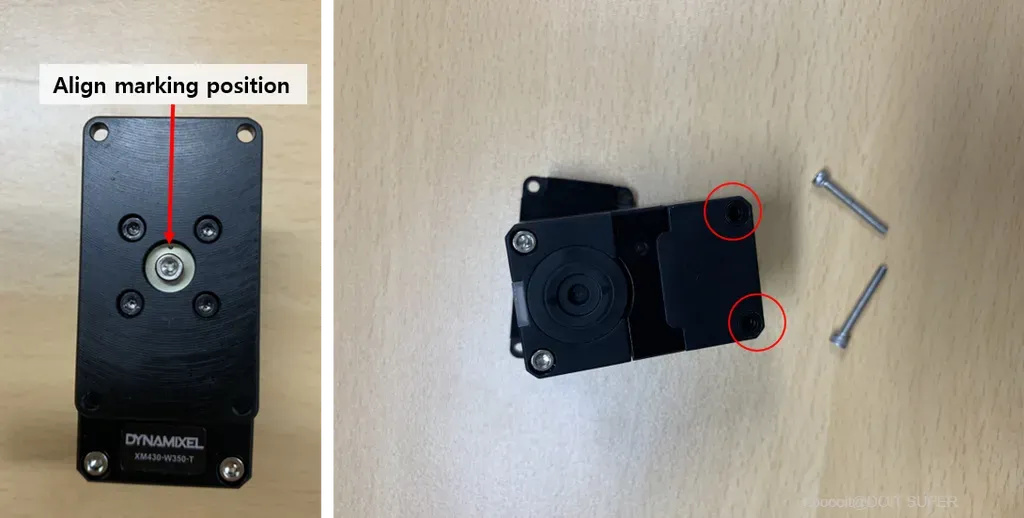

使用四个螺栓 (WB_M2X04) 将底座链接安装到 Dynamixel(ID 1)喇叭上,同时注意 Dynamixel 喇叭上的对齐标记位置,并卸下安装在 Dynamixel 上的两个螺栓。

4

将底座链接安装到底板上

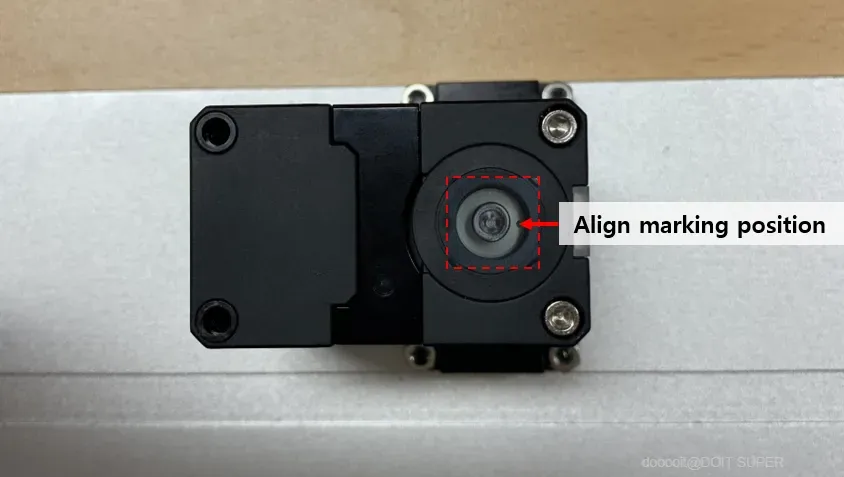

使用 4 个螺栓 (WB_M2.5X08) 和螺母 (NUT_M2.5) 将底座链接安装到底板上,同时注意 Dynamixel 喇叭的对齐标记位置。

5

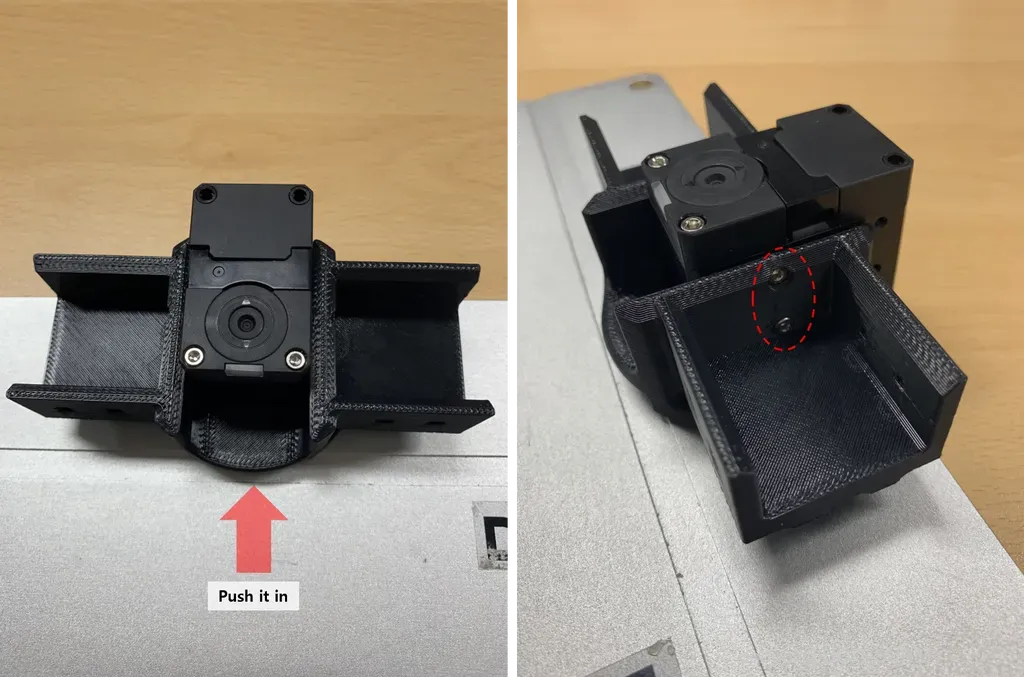

旋转底座部件推入步骤 4 中组装的部件中

将旋转底座部件推入步骤 4 中组装的部件中,并使用 4 个螺栓(WB_M2.5X06)固定 Dynamixel(ID 1)和旋转底座部件。

6

将 Link 200 a 安装到 Dynamixel (ID

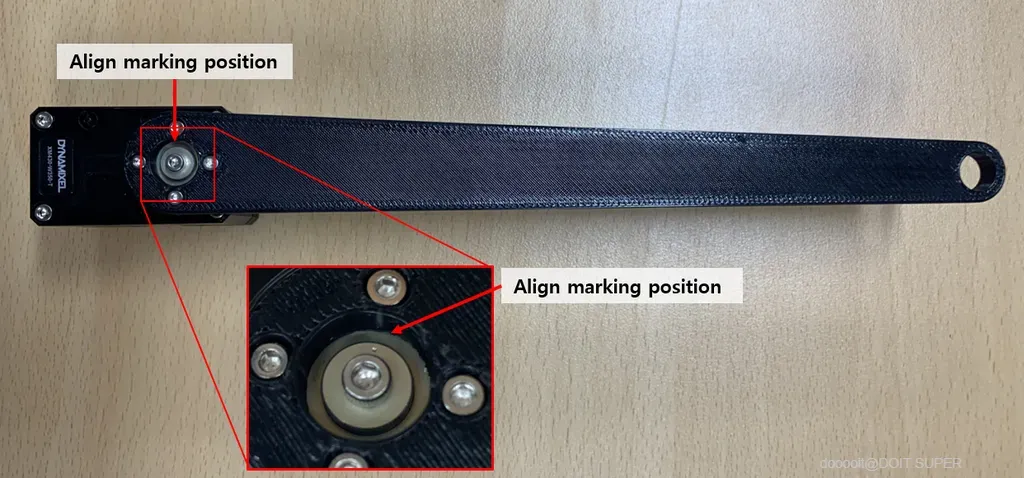

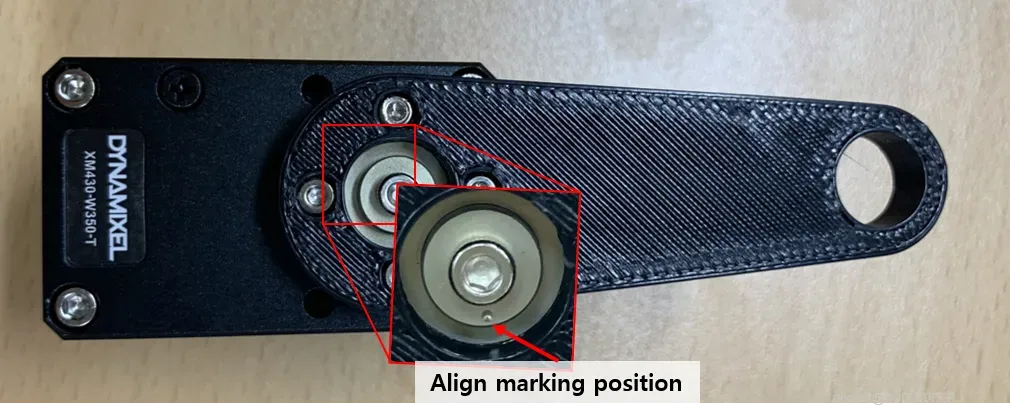

使用 4 个螺栓 (WB_M2X03) 将 Link 200 a 安装到 Dynamixel (ID 2) 上,同时注意 Dynamixel 喇叭上的对齐标记位置。

7

将 Link 50 安装到 Dynamixel (ID 3)

使用 4 个螺栓 (WB_M2X03) 将 Link 50 安装到 Dynamixel (ID 3) 上,同时注意 Dynamixel 喇叭上的对齐标记位置。

8

将支架 B 安装到旋转底座部件上

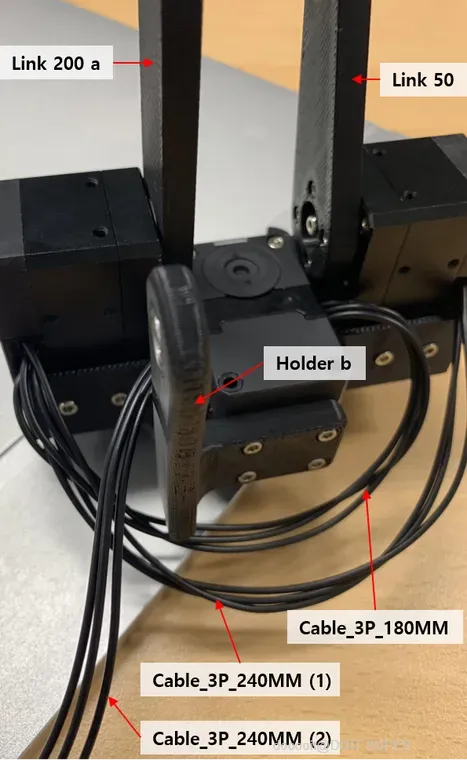

使用 4 个螺栓 (WB_M2.5X06) 将支架 B 安装到旋转底座部件上,并使用 8 个螺栓 (WB_M2.5X04) 将步骤 6 和 7 中组装的两个部件安装到旋转底座部件上。

9

注意排序顺序

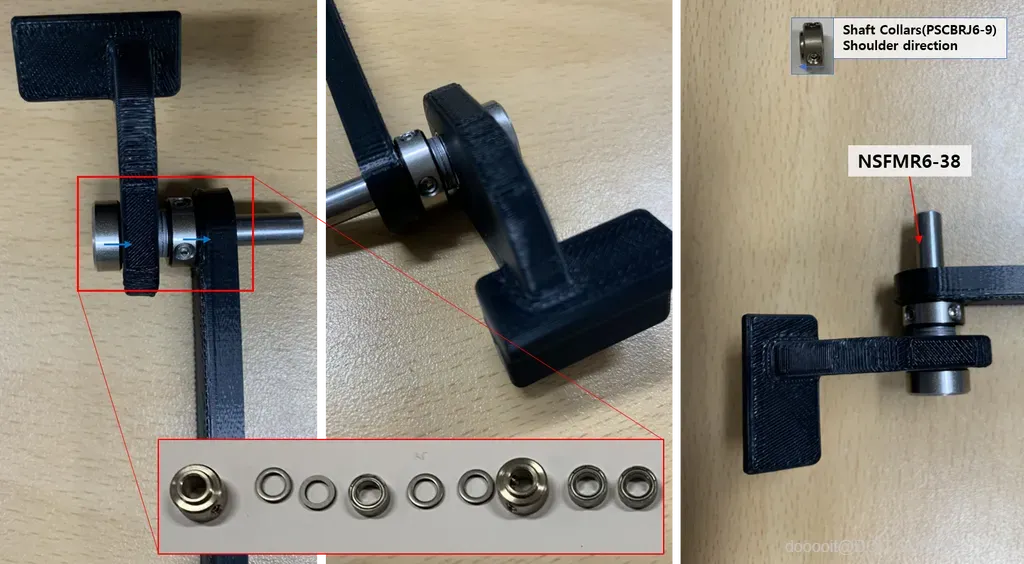

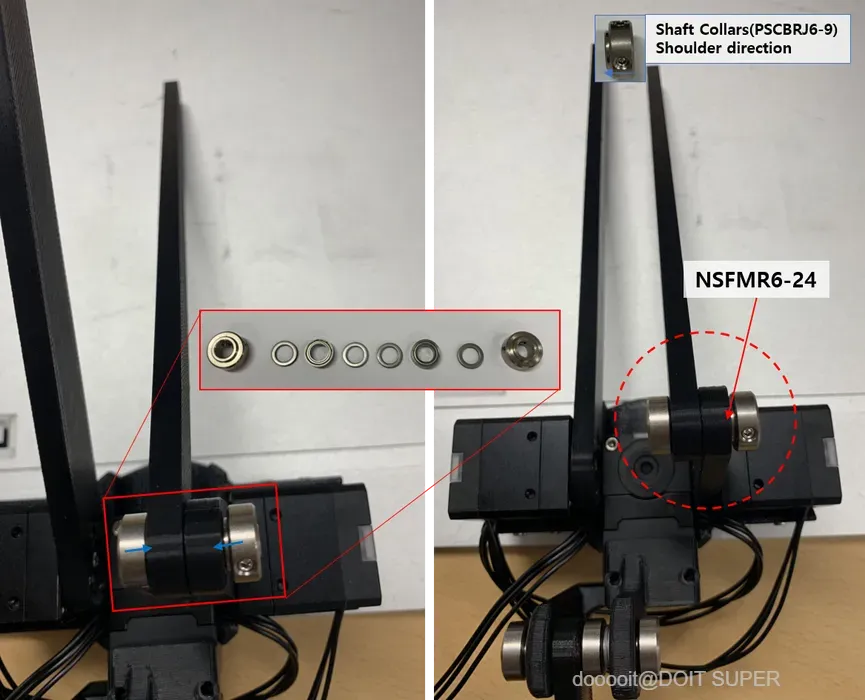

注意排序顺序和轴环方向,组装支架 a 的旋转轴和连杆 200 B,以及轴(NSFMR6-38)、轴环(PSCBRJ6-9)、轴承和垫片(MSRB6-1.0)。

10

将支架 a 安装到 Dynamixel(ID 1)上

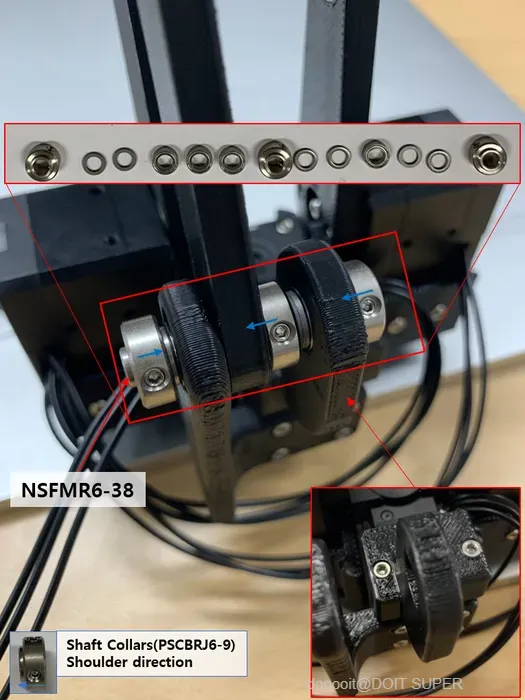

使用支架 B 和附加轴部件(轴环(PSCBRJ6-9)、轴承和垫片(MSRB6-1.0))完成步骤 9 中组装的旋转轴,并使用两个螺栓(WB_M2.5X20)将支架 a 安装到 Dynamixel(ID 1)上。一旦轴环定位,拧紧其螺栓。

11

组装旋转轴

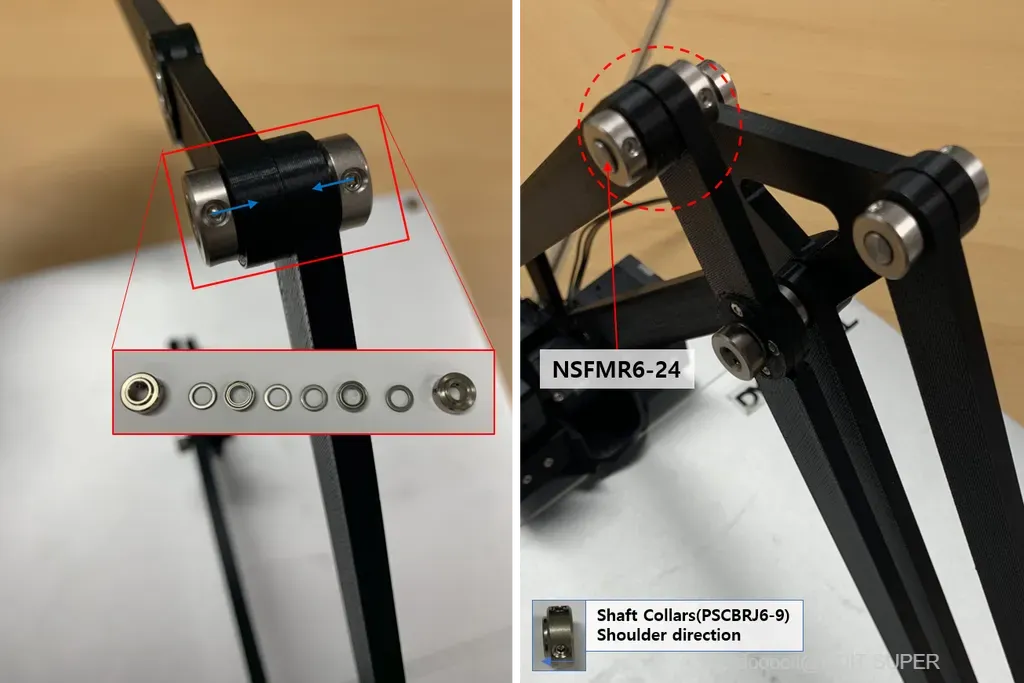

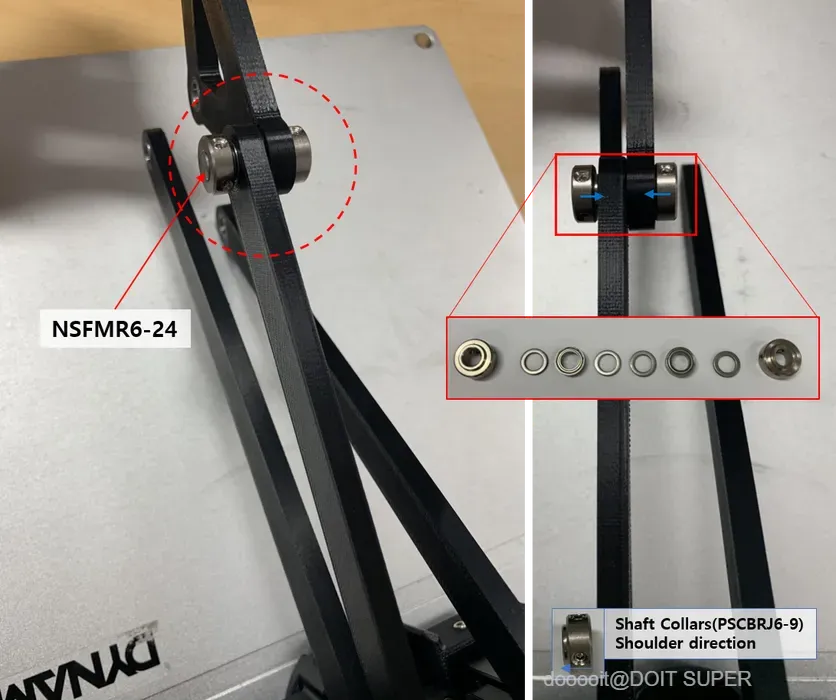

将下一个旋转轴与 Link 50、New Link 200 B 和轴零件(轴(NSFMR6-24)、轴环(PSCBRJ6-9)、轴承和垫片(MSRB6-1.0))组装在一起,同时注意排序顺序和轴环方向。

12

组装旋转轴2

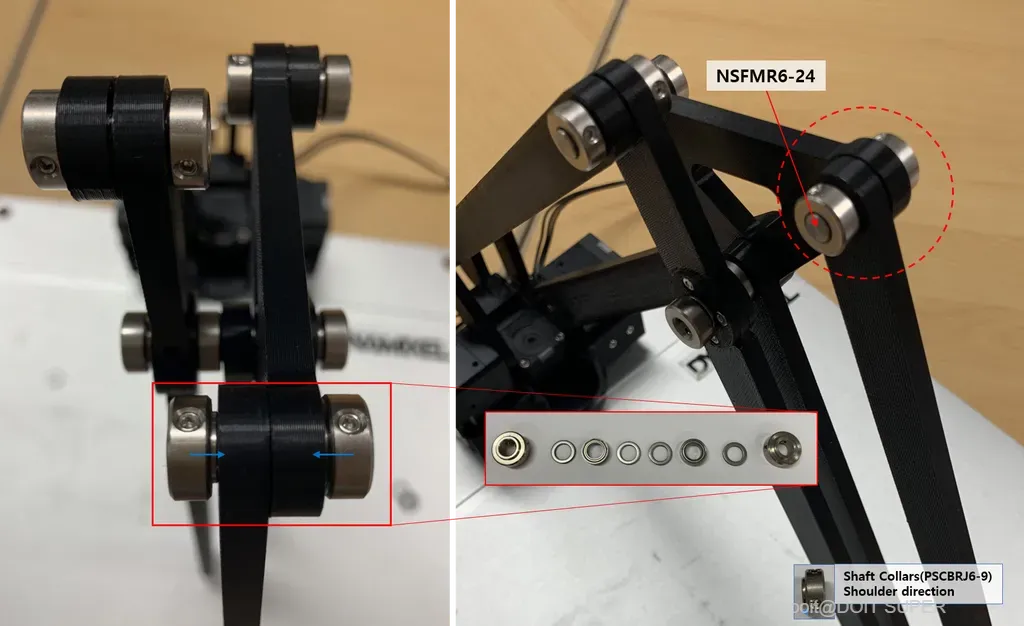

使用步骤 10 中安装的 Link 200 B 以及三角连杆和轴零件(轴(NSFMR6-24)、轴环(PSCBRJ6-9)、轴承和垫片(MSRB6-1.0))组装旋转轴。

13

将 Link 250 与 Link 200组装

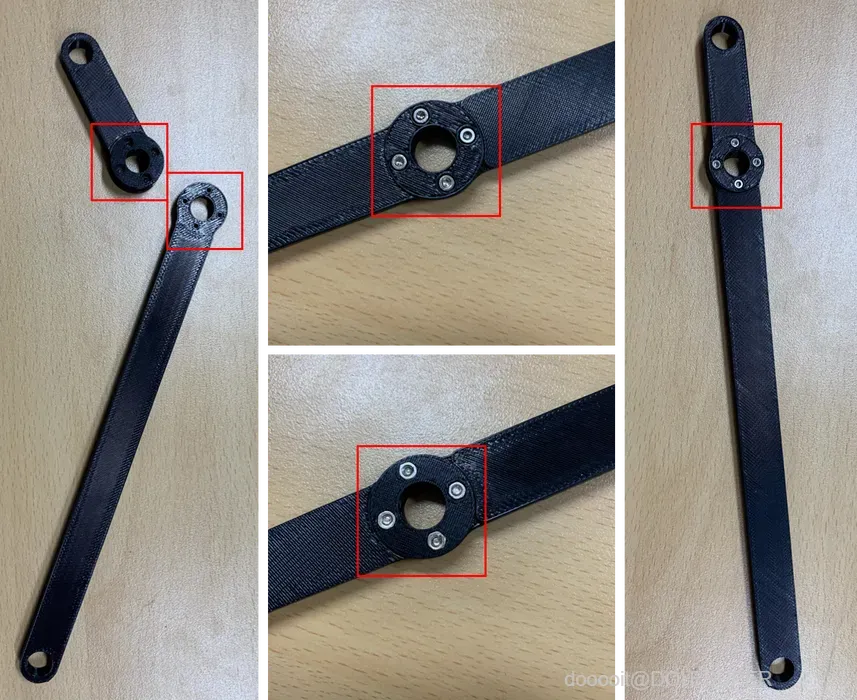

使用四个螺栓 (WB_M2X06) 和螺母 (NUT_M2) 将 Link 250 与 Link 200(用于 250)和 Link 50(用于 250)组装在一起。

14

Link 200 B 以及 Link 250 和轴部件组装旋

使用步骤 11 中安装的 Link 200 B 以及 Link 250 和轴部件组装旋转轴,同时注意排序顺序和轴环方向。

15

组装旋转轴3

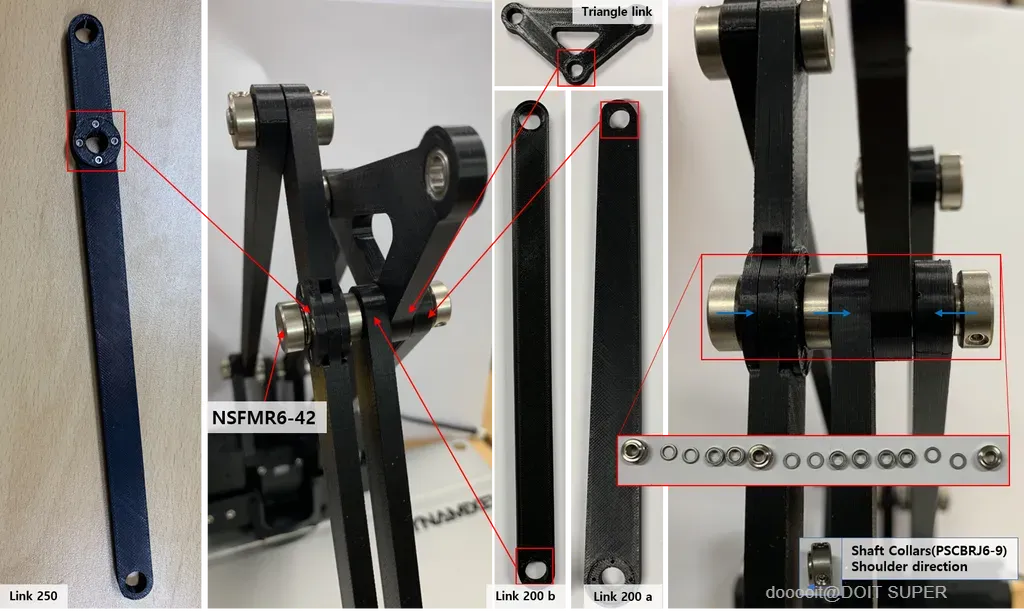

使用连杆 250、新连杆 200 B、三角连杆、连杆 200 a 和轴部件组装旋转轴,同时注意排序顺序和轴环方向。

16

组装下一个旋转轴

在三角连杆处组装连杆 200 B,使用三角连杆和新的连杆 200 B 组装下一个旋转轴。

17

安装工具连杆

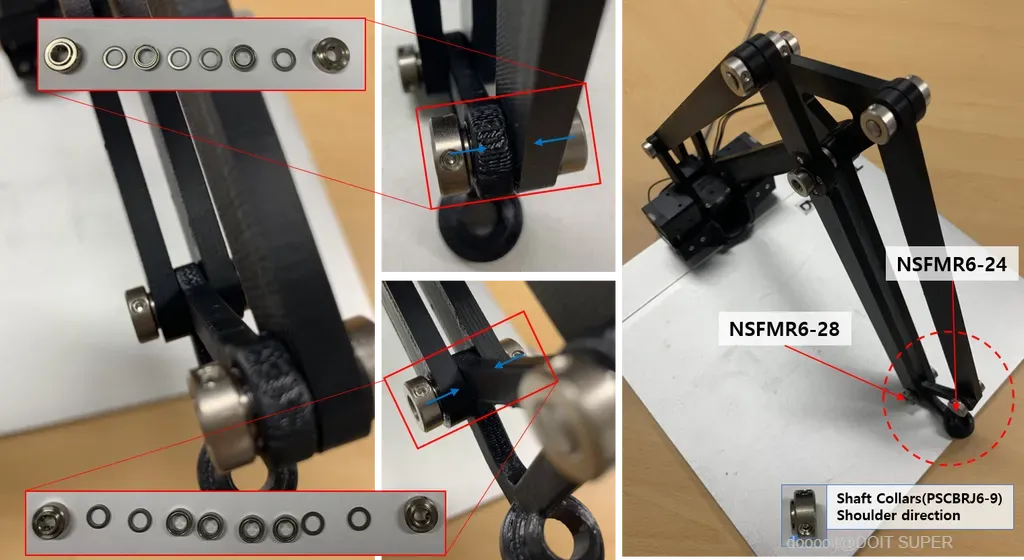

将步骤 16 中安装的连杆 200 B 与工具连杆组装成一个旋转轴,并将另一个旋转轴与连杆 250、步骤 15 中安装的连杆 200 B 和工具连杆组装在一起,从而安装工具连杆。

18

连接到PC

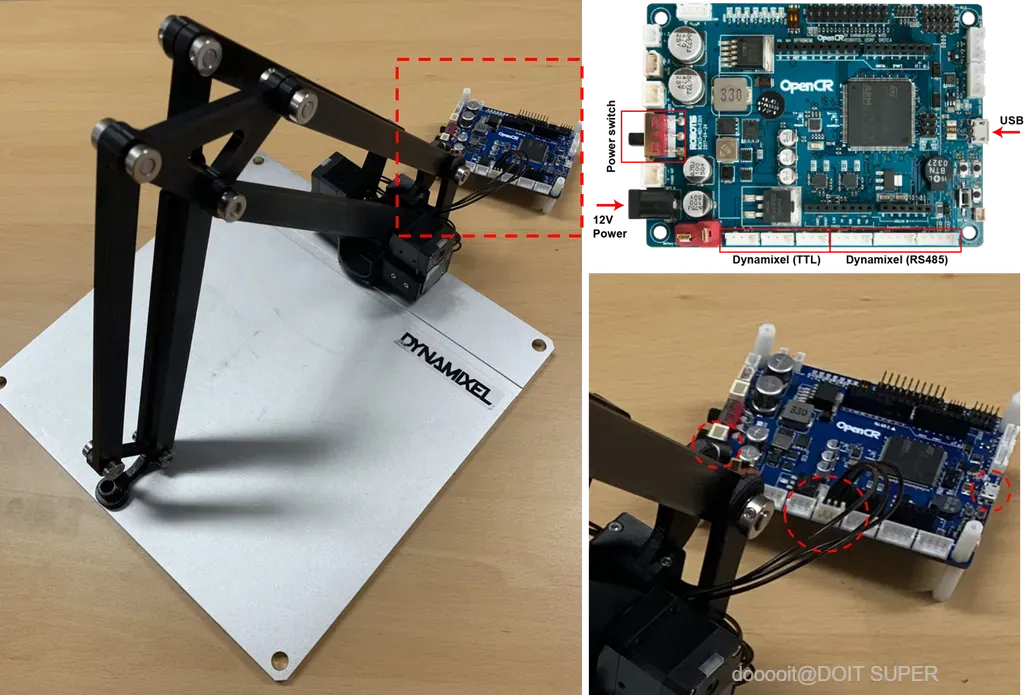

将 OpenManipulator Link 的电缆(Cable_3P_240MM)、电源(SMPS 12V5A)和 Usb 电缆连接到 OpenCR,然后将 Usb 电缆连接到您的 PC。

1.按照使用 OpenCR指南页面设置的真空夹具进行操作。

2.将源代码上传到 OpenCR 并运行,参考Robotis OpenManipulator 电子手册页面
