PCB设计LED 花朵

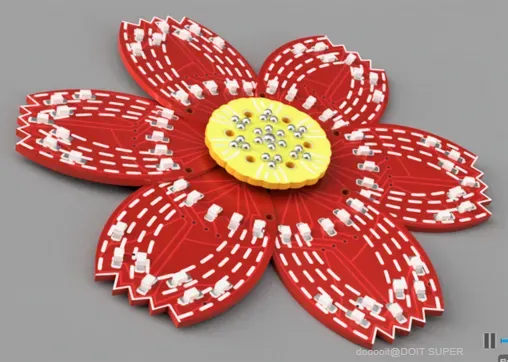

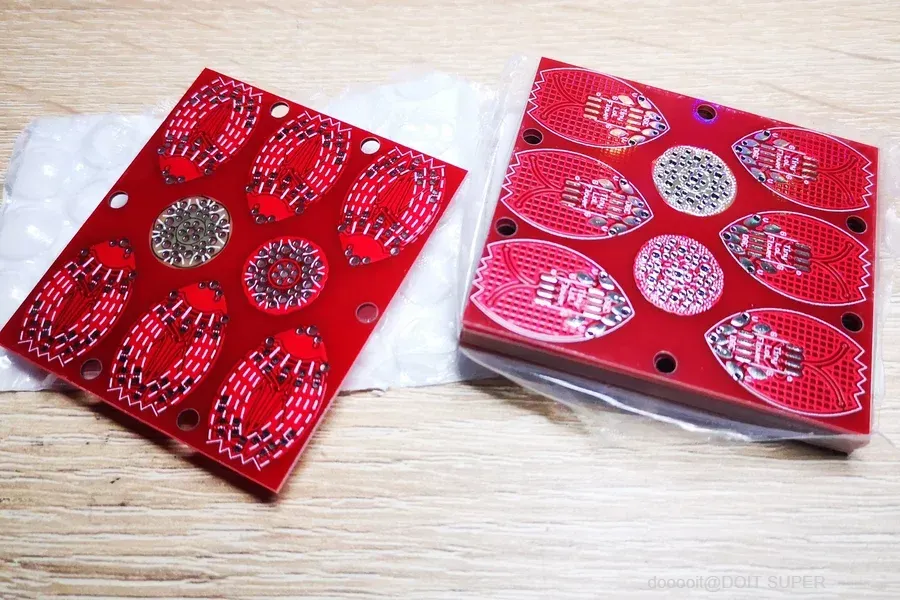

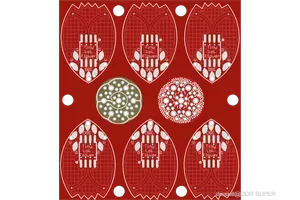

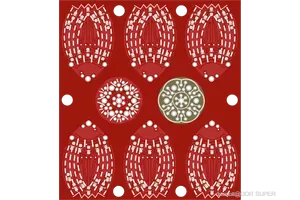

该 PCB 包含完成一朵花所需的所有部分 - 6 个花瓣和 2 个中心部分（一个红色和一个黄色供您选择）。

您可以下载并发送 zip 文件，或直接从Seeed Studio订购。PCB 已损坏，但您需要自行切割所有部件。使用 Dremel 工具很容易完成。

或者下载 EAGLE 附加的 PCB 文件并订购单独的文件。

我订购的厚度是 1 毫米。

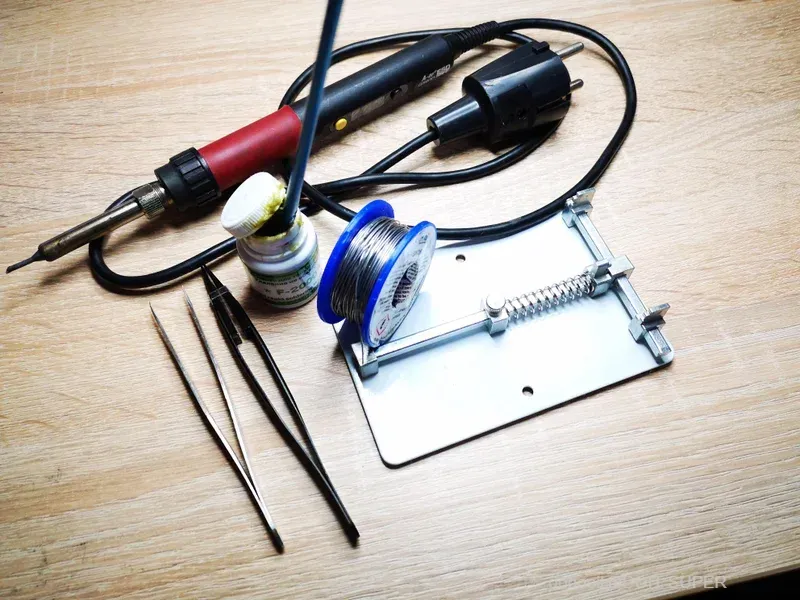

要组装 PCB，您需要以下工具：

1. 焊料；
2. 镊子；
3. PCB 支架；
4. 助焊剂；
5. 焊锡丝；

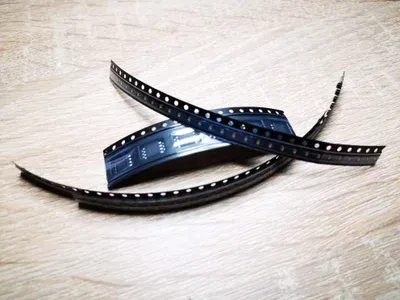

备件：

1. ATtiny85，SMD：SOIC - 6 件；（或 ATtiny45 - 但未经测试）
2. LED，SMD：0603，红色 - 72 个；（或其他颜色，但在同一 PCB 上相同）；
3. 电线；

对于编程：

1. 任何你喜欢编程 ATtiny 的东西- Arduino、AVRISP 或其他

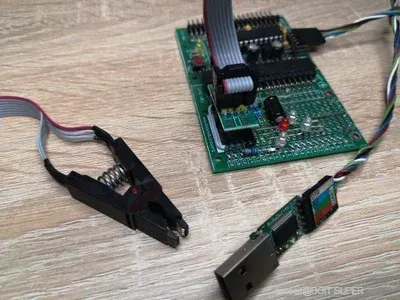

2. 用于在线编程或SOIC8 编程适配器的夹子
3. Arduino软件和Attiny 库

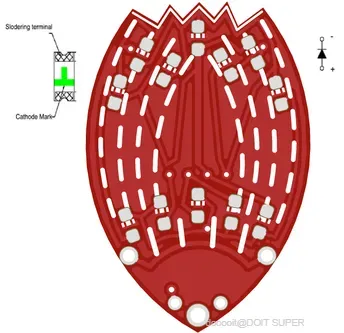

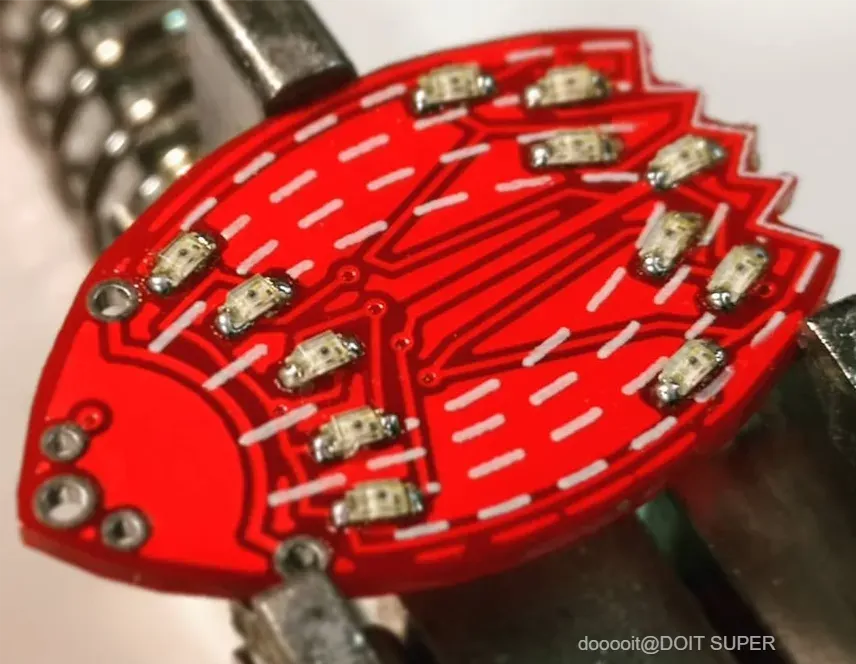

从PCB上切下花瓣后，将其固定在PCB支架上，在LED焊盘上涂抹助焊剂，并焊接所有LED。注意，LED的绿色阴极标记应指向外部。

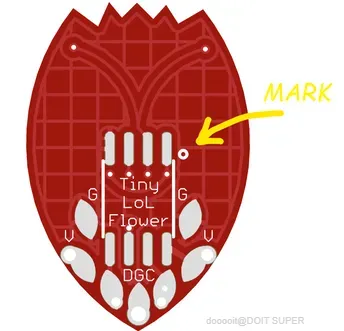

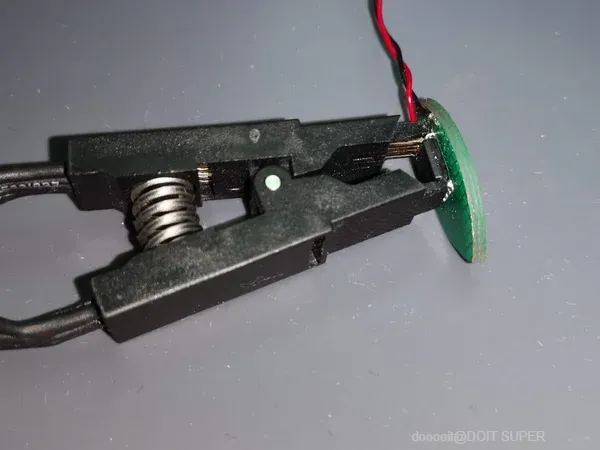

接下来，如果您已安装好编程夹（推荐），请先将 PCB 的另一侧固定好，并在芯片焊盘上涂抹助焊剂，然后将其焊接到位。注意芯片标记的方向。

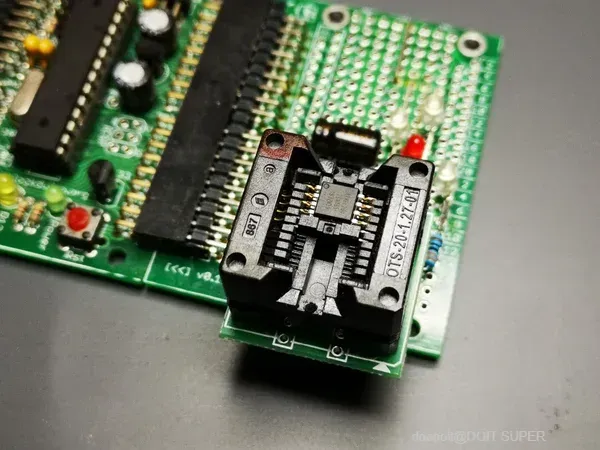

如果您更喜欢使用适配器来编程微控制器，您应该首先按照下一步所述加载代码，然后焊接它。

将编程器连接到您的计算机并将夹子安装到芯片上，然后将附加的代码上传到微控制器。

所有 LED 都应持续亮起。

对所有花瓣重复前面和此步骤。

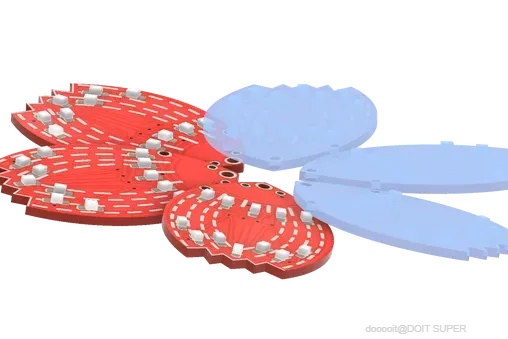

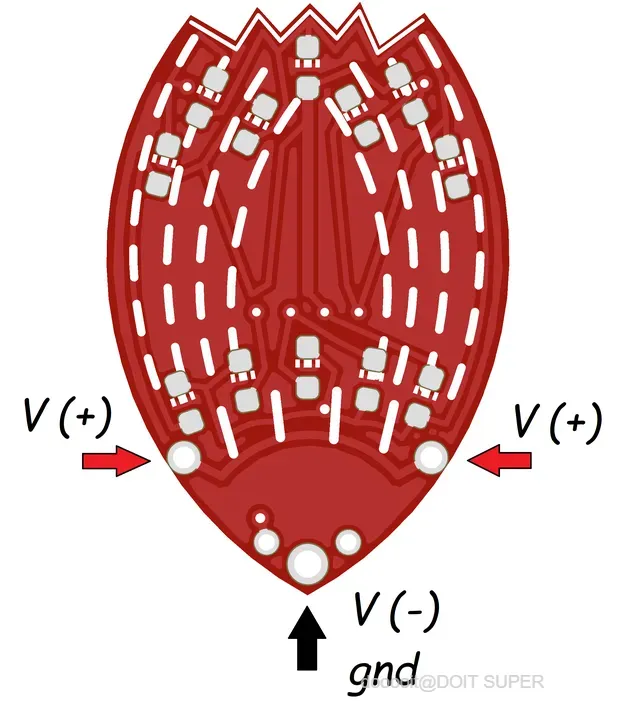

首先将两片花瓣并排焊接，两侧的孔应相互重叠，以便插入一根 V(+) 线。这根线的其中一根（或全部）将用于供电。

将所有花瓣一片一片地固定成一个圆圈。

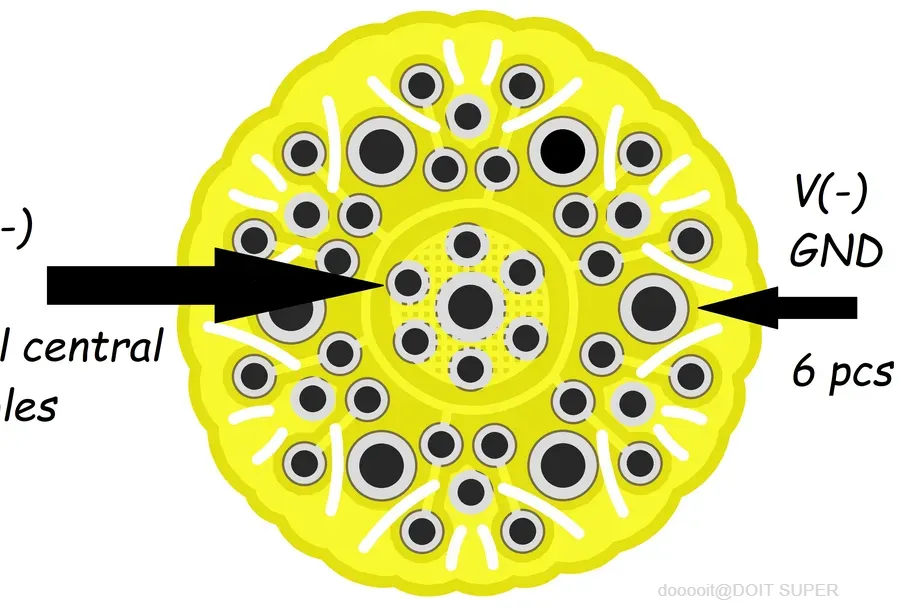

现在取出中央的PCB，将导线焊接到6个较大的外部孔中，这些孔是V(-)或GND。然后将所有6根导线插入花瓣的V(-)孔并焊接。

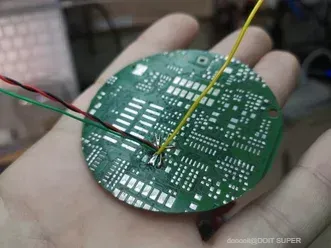

您可以使用这些电线为 PCB 供电，或者剪下一些电线并将其添加到中心孔中，它将形成花茎。

将此 PCB 供电至 2.7 - 5.5V。所有 LED 应亮起。如果没有亮起，请检查 PCB 之间的所有连接。

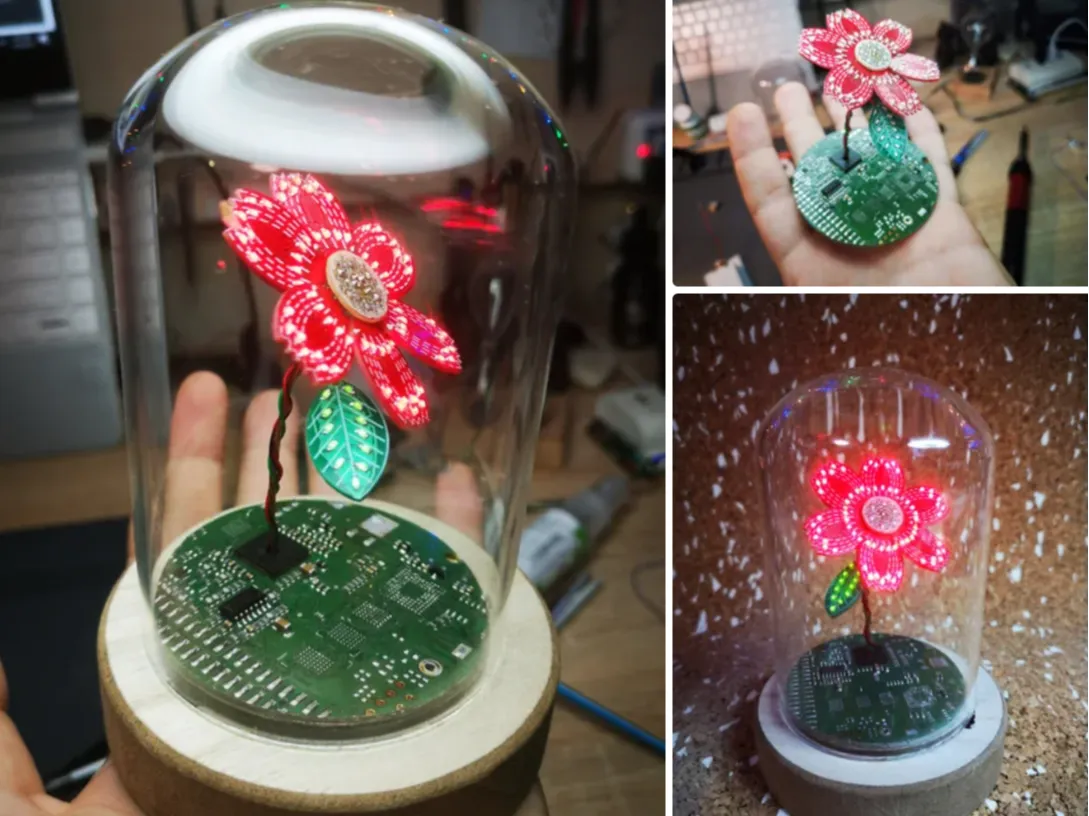

发挥你的想象力来完成这个项目。

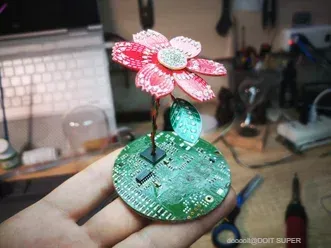

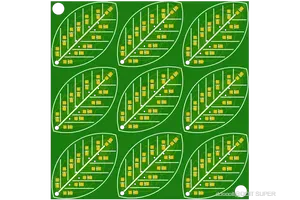

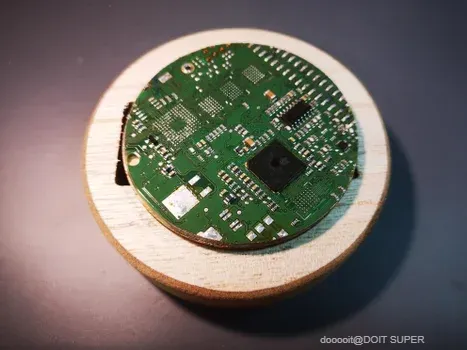

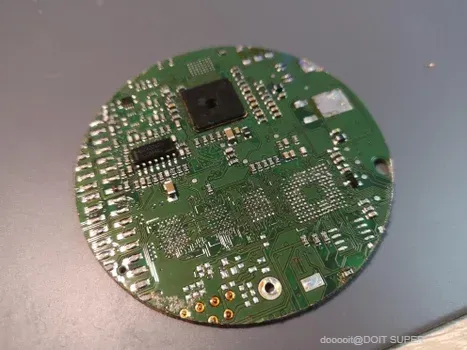

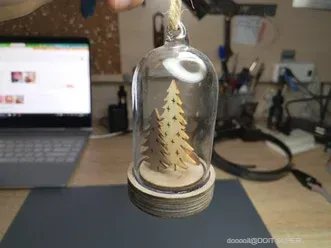

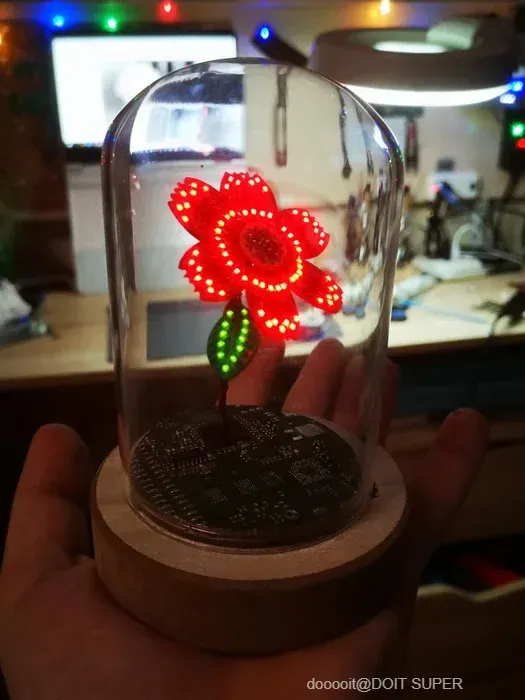

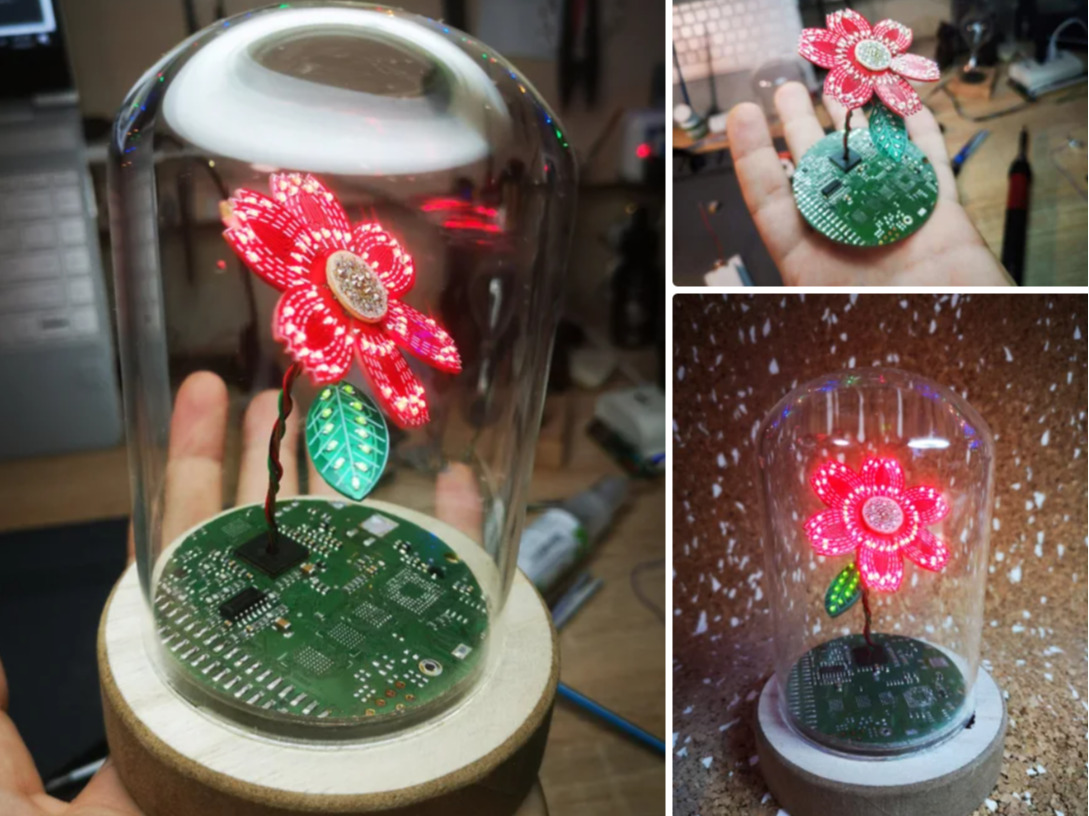

我使用了一个带有电池盒的圣诞玩具，可以装两节AAA电池。作为草，我使用了旧的PCB。

这是我的第一个 Instructables 项目，但尚未完成。

因此请向我提问并做好更新的准备。
