带激光切割开关的亚克力LED显示屏

使用不透明的3毫米亚克力材料切割底座。（我用透明的，因为用黑色的话，图片上什么都看不到。）

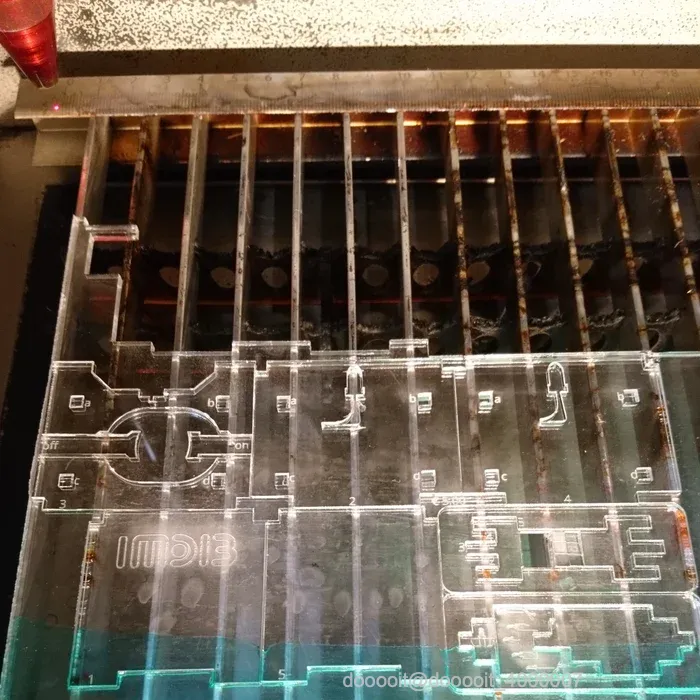

1. 用激光切割底座。
2. 清洁零件。
3. 整理出您需要的零件。

我添加了 Gravit Design 文件和 PDF 文件。（Gravit Design 是一款很棒的程序，以前是免费的。目前我不确定它在未来是否还会成为昂贵软件的有用替代品。）

附件

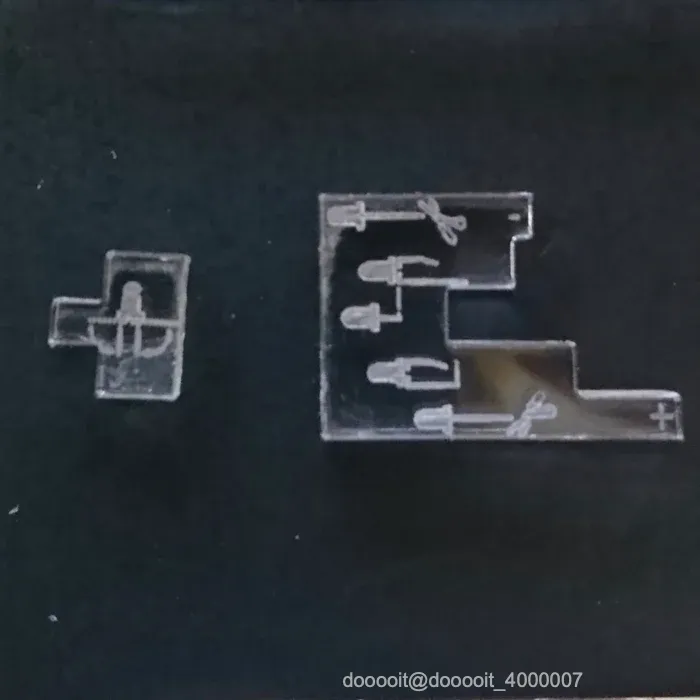

带有 LED 图案的两个部分不用于创建底座，而用于帮助您弯曲 LED。

您可以将小部件放在大部件上，以便获得更多可握的实质内容。

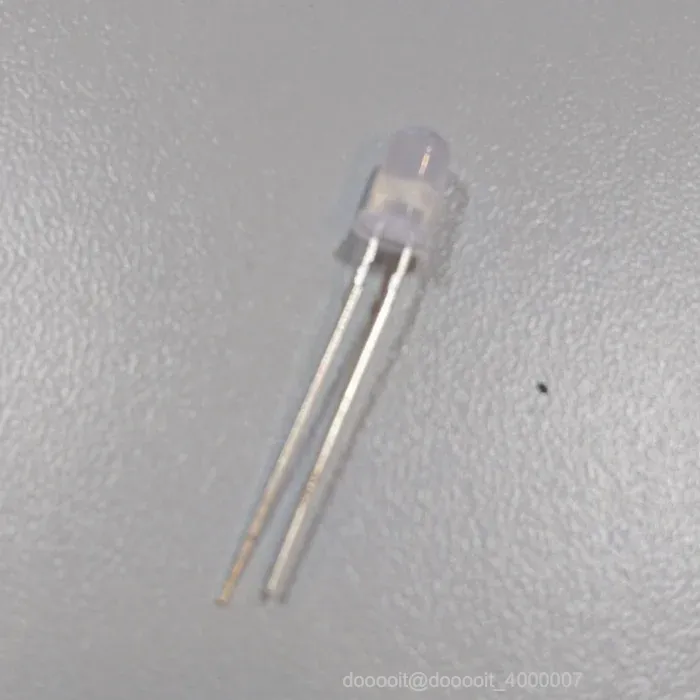

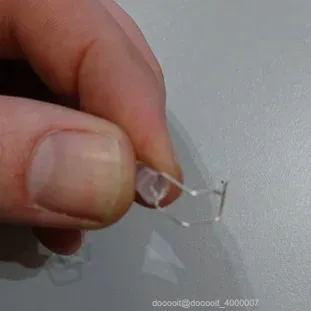

1. 将 LED 的支脚向外弯曲。
2. 将腿袋向下弯曲，盖住小辅助部分，并将腿的曲线向下弯曲。

腿之间的距离现在为 6 毫米（1/4 英寸）

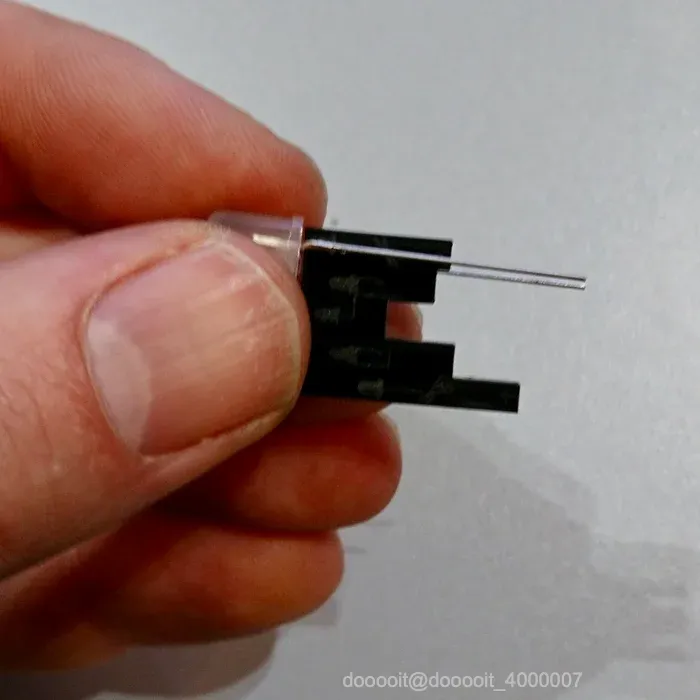

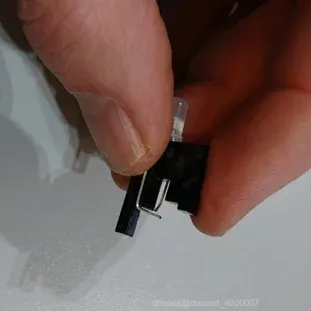

1. 沿上方长度方向剪掉 LED 的短腿，沿较大辅助部分剪掉较短的部分。

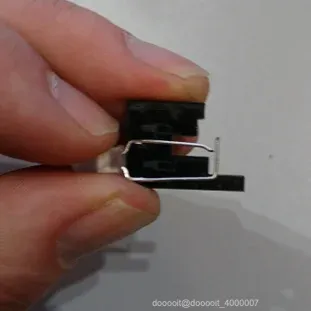

2. 将这条腿的尖端稍微向内弯曲，越过辅助部分上较短的部分，靠近您切割的部分。
3. 沿着辅助部分最长的部分剪掉 LED 的较长腿。
4. 将较长的腿在切割部分旁边的部分向内弯曲 90 度。
5. 将双腿向左弯曲 90 度（长腿朝向您），越过支撑部分的中间部分。

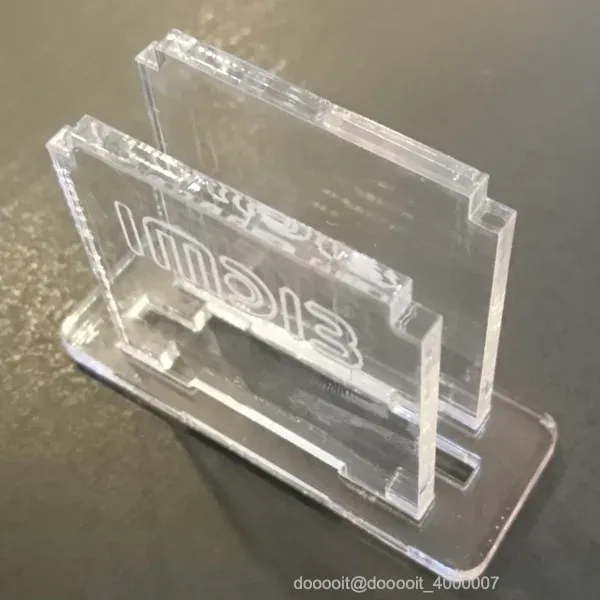

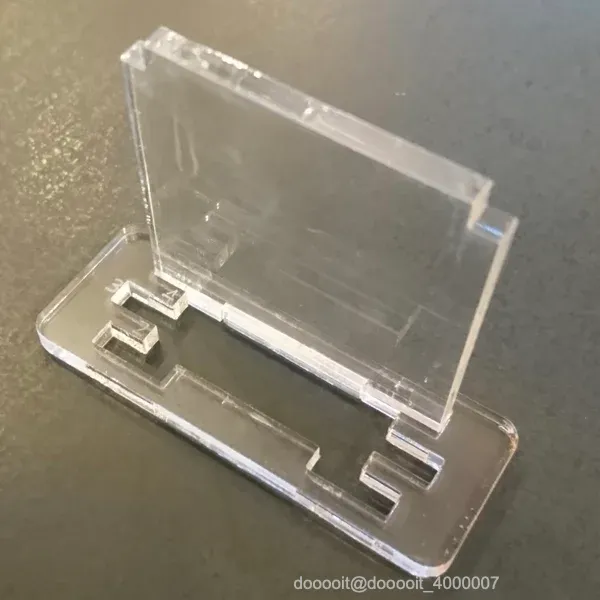

1. 将第 1 部分和第 5 部分放入脚中的相应插槽中。

如果您希望它更坚固，可以把这些部分粘起来，但我没有这样做。

零件大多以数字和字母标记。

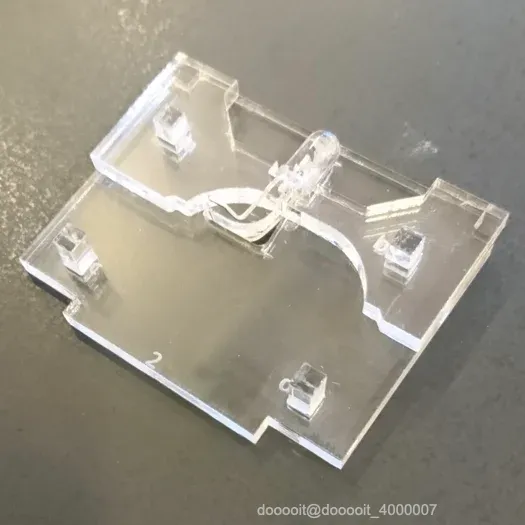

1. 将第 4 部分放在桌子上。
2. 将部件 A、B、C 和 D 推入相应的孔中（即使混在一起也没问题）

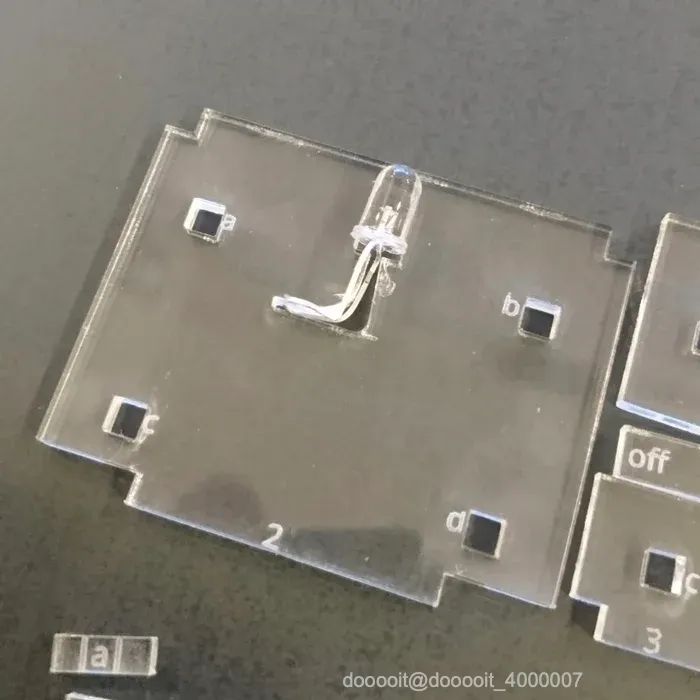

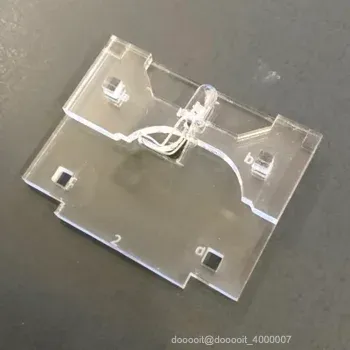

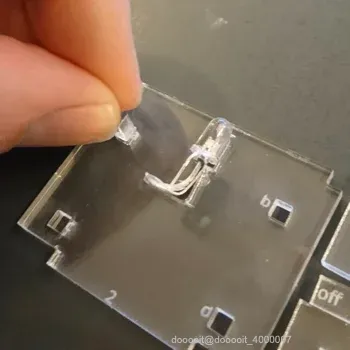

3. 将 LED 放在第 3 部分的顶部（此部分只有字母 A 和 B）

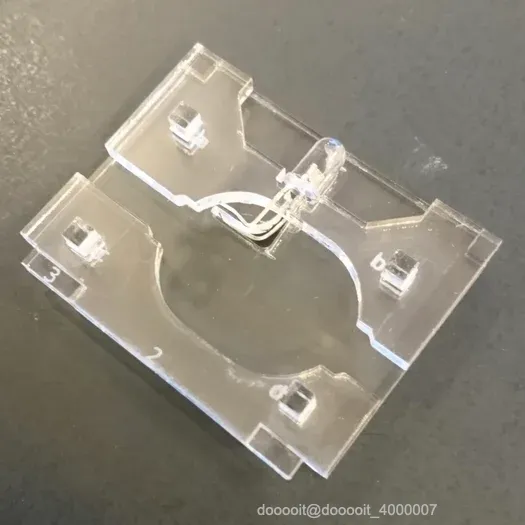

4. 将带有 LED 的部件放在 A 和 B 部分上。
5. 将底部部件 3 推到部件 C 和 D 上。

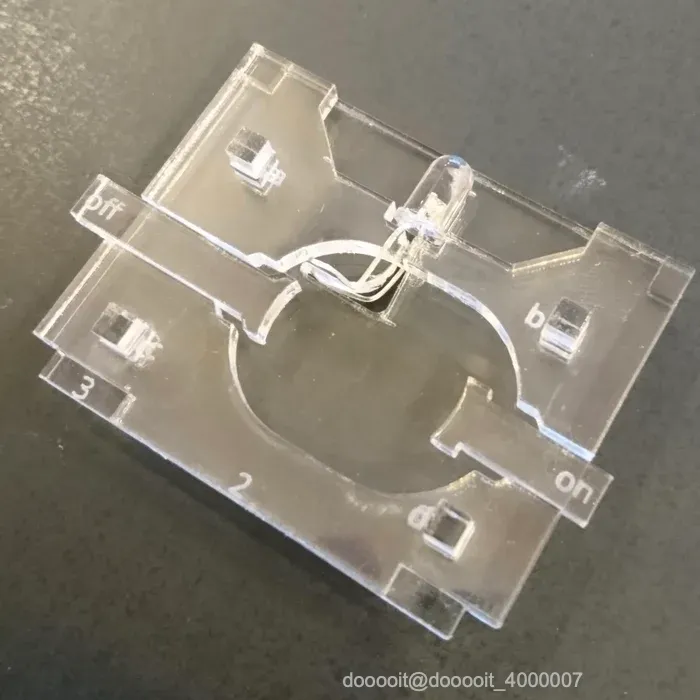

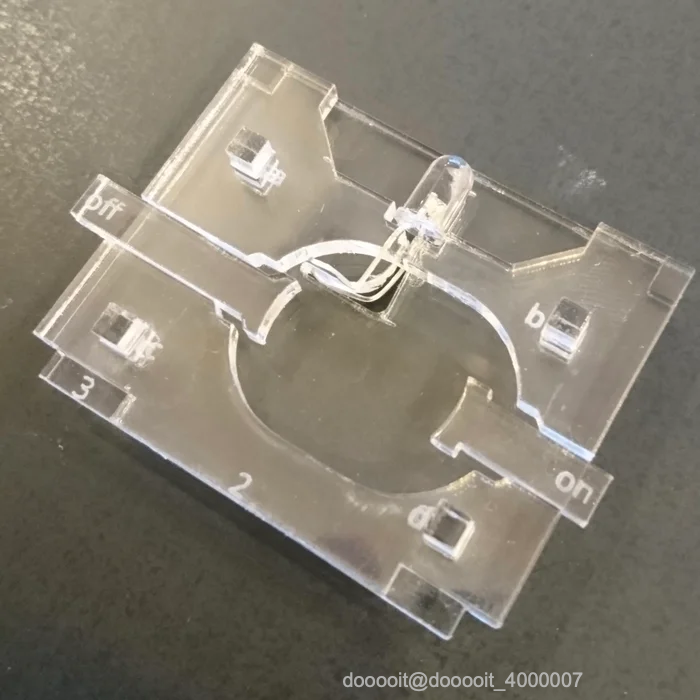

1. 将带有“开”和“关”的按钮放入其插槽中。

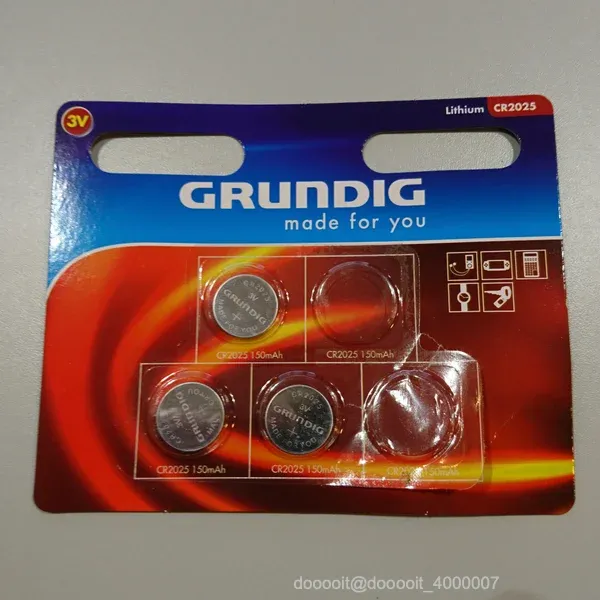

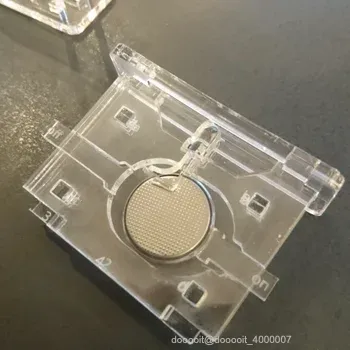

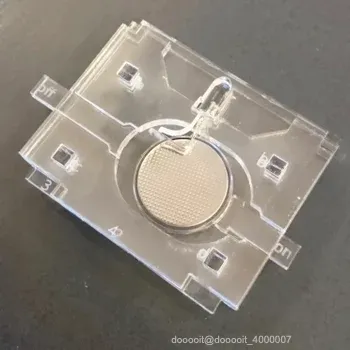

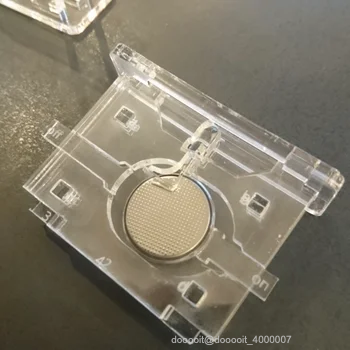

2. 将电池放入插槽中。
3. 测试你的电池是否正常工作以及安装方向是否正确。（LED 灯只能单向发光）
4. 将部件 2 推到部件 A、B、C 和 D 上。

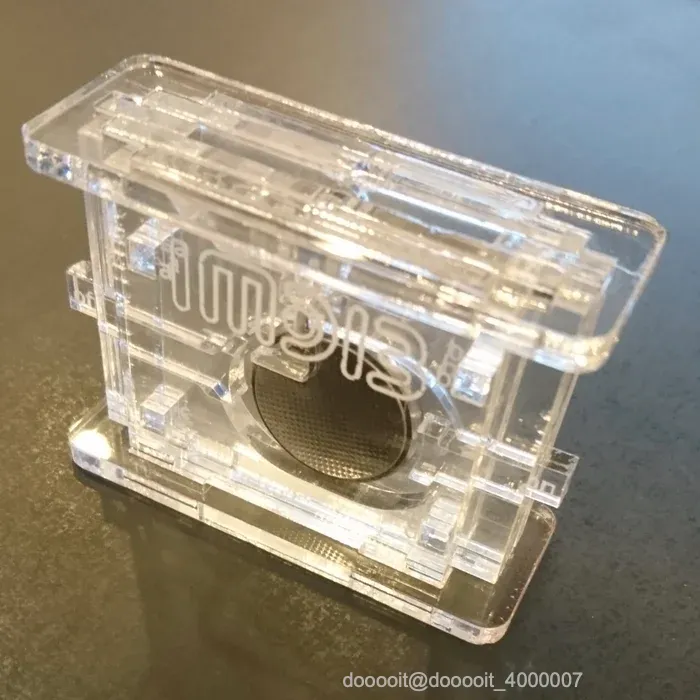

5. 将顶部推到第 2、3 和 4 部分上。
6. 再次测试按钮。

开关的工作原理是简单地将电池推离 LED 的正极引线。

1. 将装有电池的顶部放在底部，位于第 1 部分和第 5 部分之间。
2. 在激光切割机上切割显示屏。

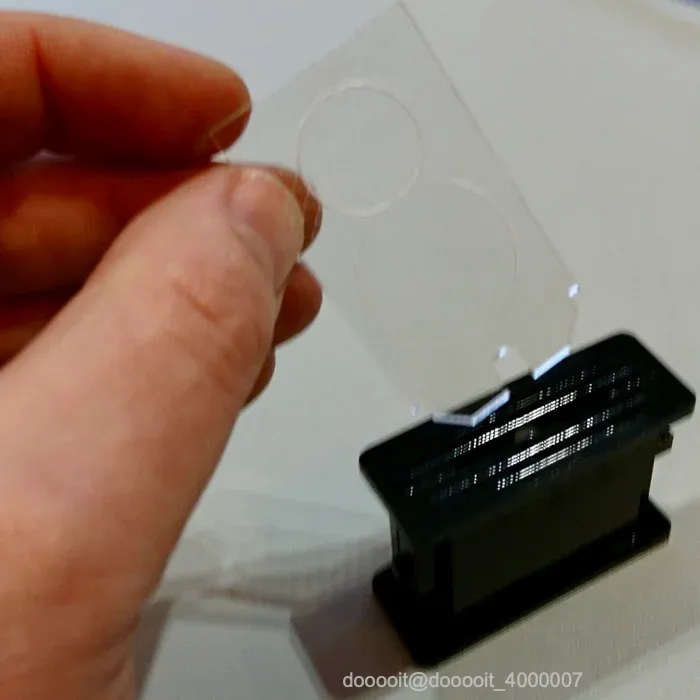

3. 将显示器放入底座。（显示器可互换）

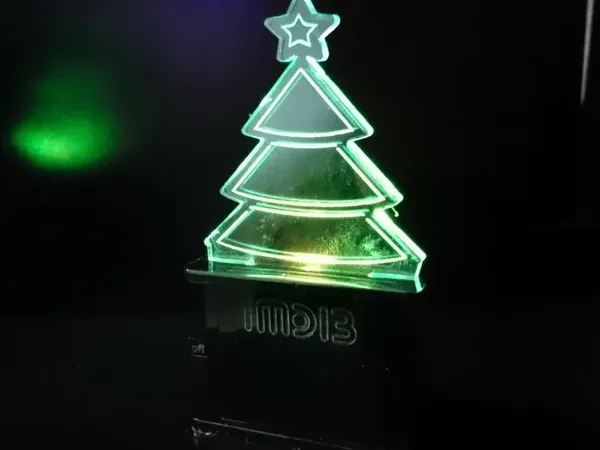

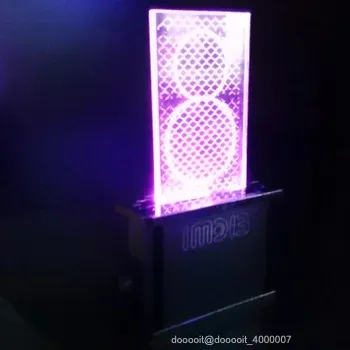

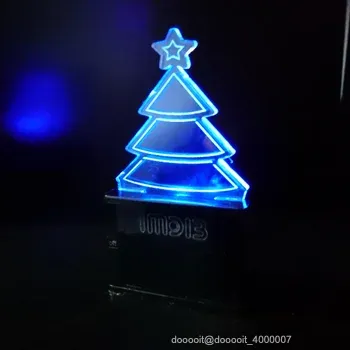

4. 打开你的显示器！

在不透明的黑色底座上，显示效果看起来更加清晰。

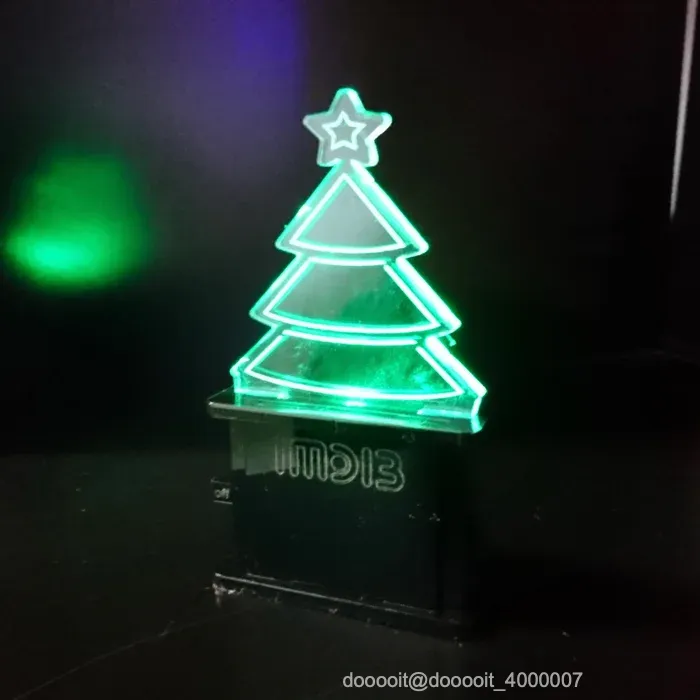

您可以针对不同的场合制作不同的展示。
