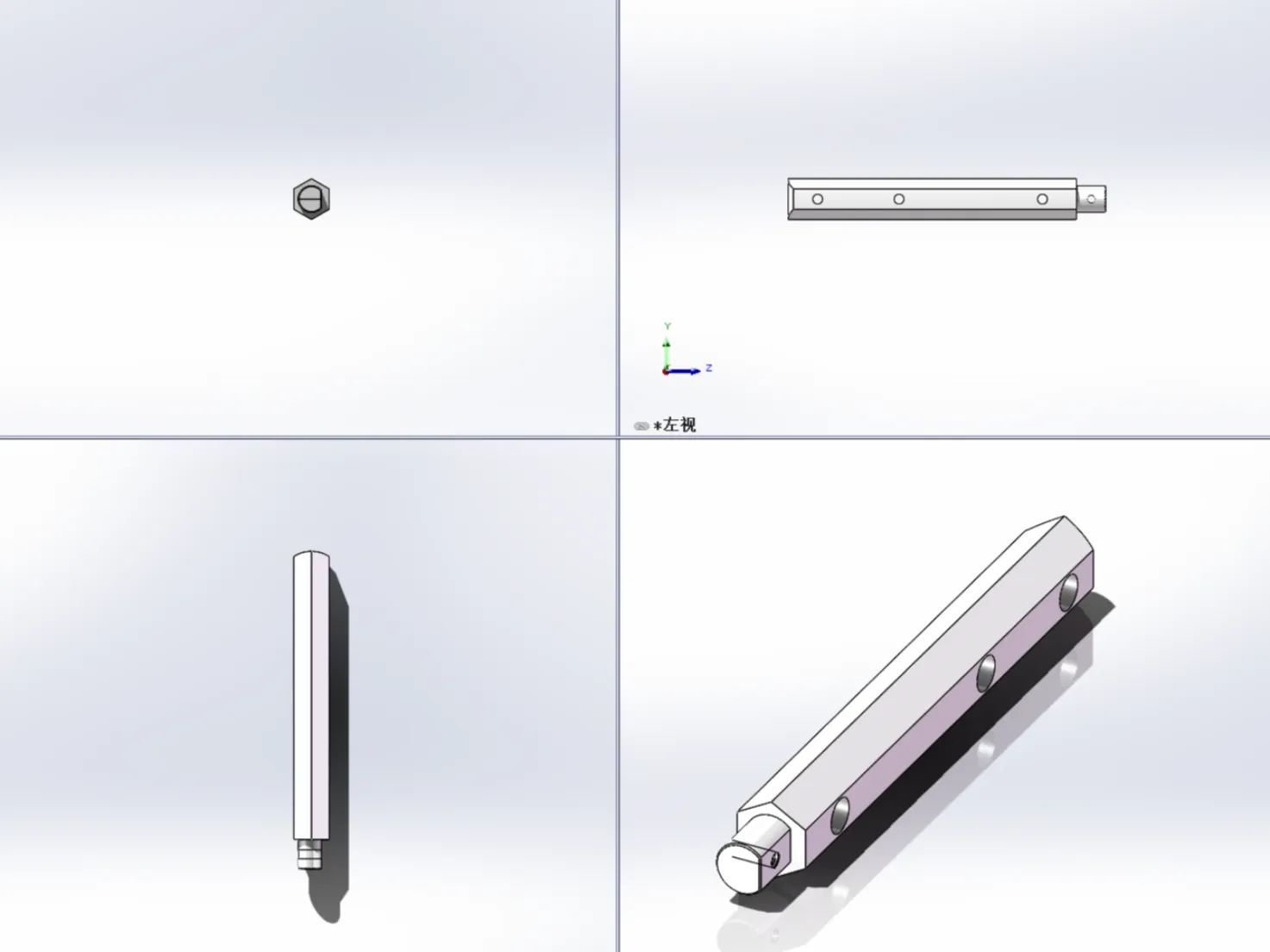

狙击步枪的下机匣是枪支主体部分之一,负责安装握把和弹匣,确保射击时稳定。
1

新建零件

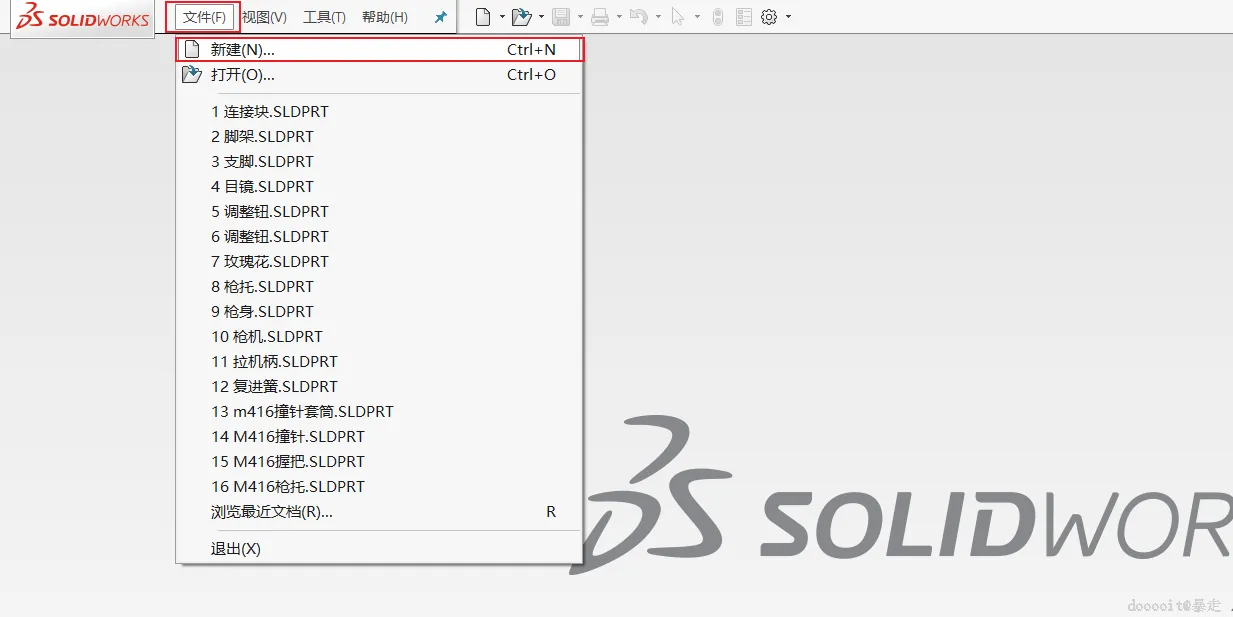

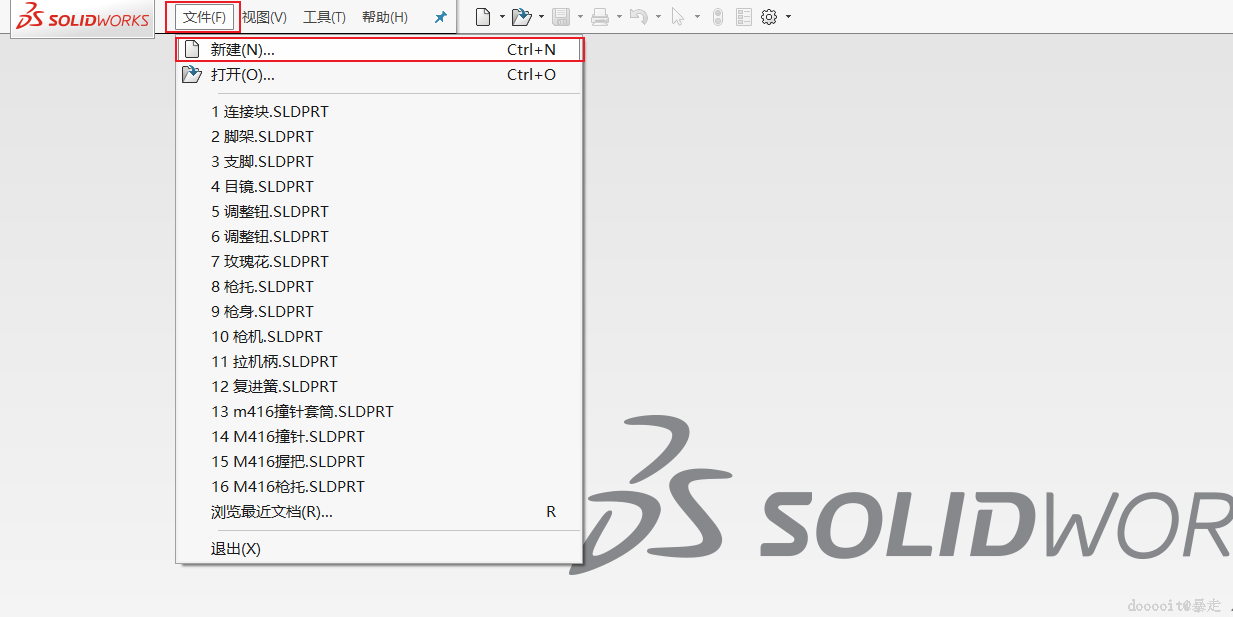

  1. 打开 SolidWorks 软件,在菜单栏中选择【文件】→【新建】,或直接按快捷键【Ctrl+N】。

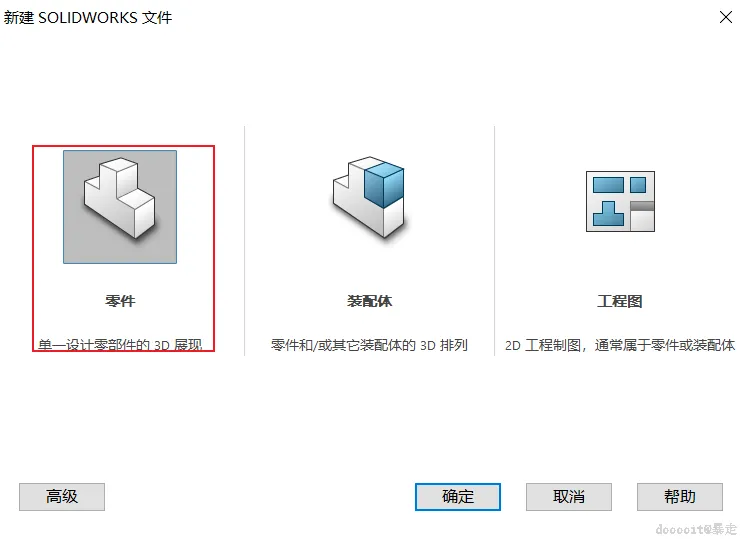

  2. 在弹出的【新建 SOLIDWORKS 文件】对话框中,选择【零件】类型,然后点击【确定】按钮。
2

编辑前视基准面

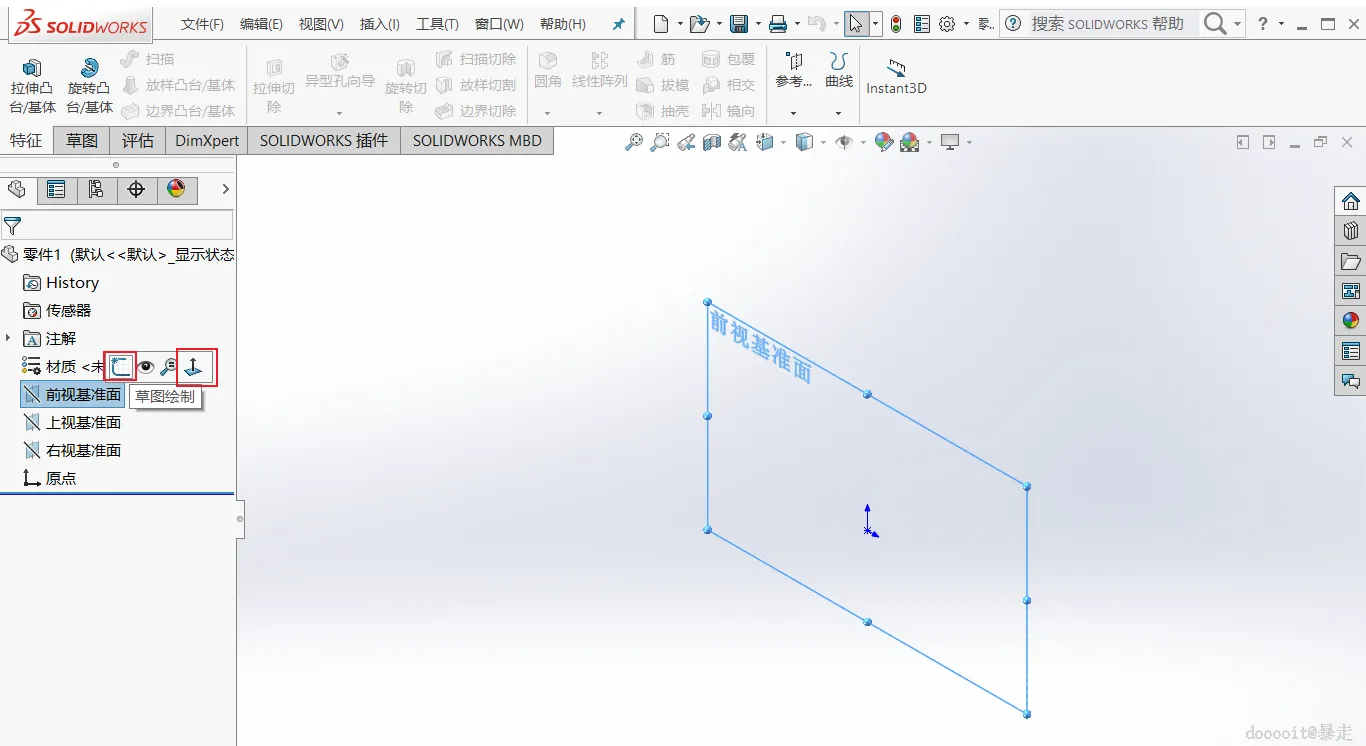

  1. 在左侧的 FeatureManager 设计树中,左键点击【前视基准面】。
  2. 点击菜单栏中的【草图】→【草图绘制】,或直接点击草图工具栏中的【草图绘制】按钮。
  3. 点击【视图】→【修改】→【正视于】,使前视基准面正对于屏幕。
3

绘制下机匣底部六边形

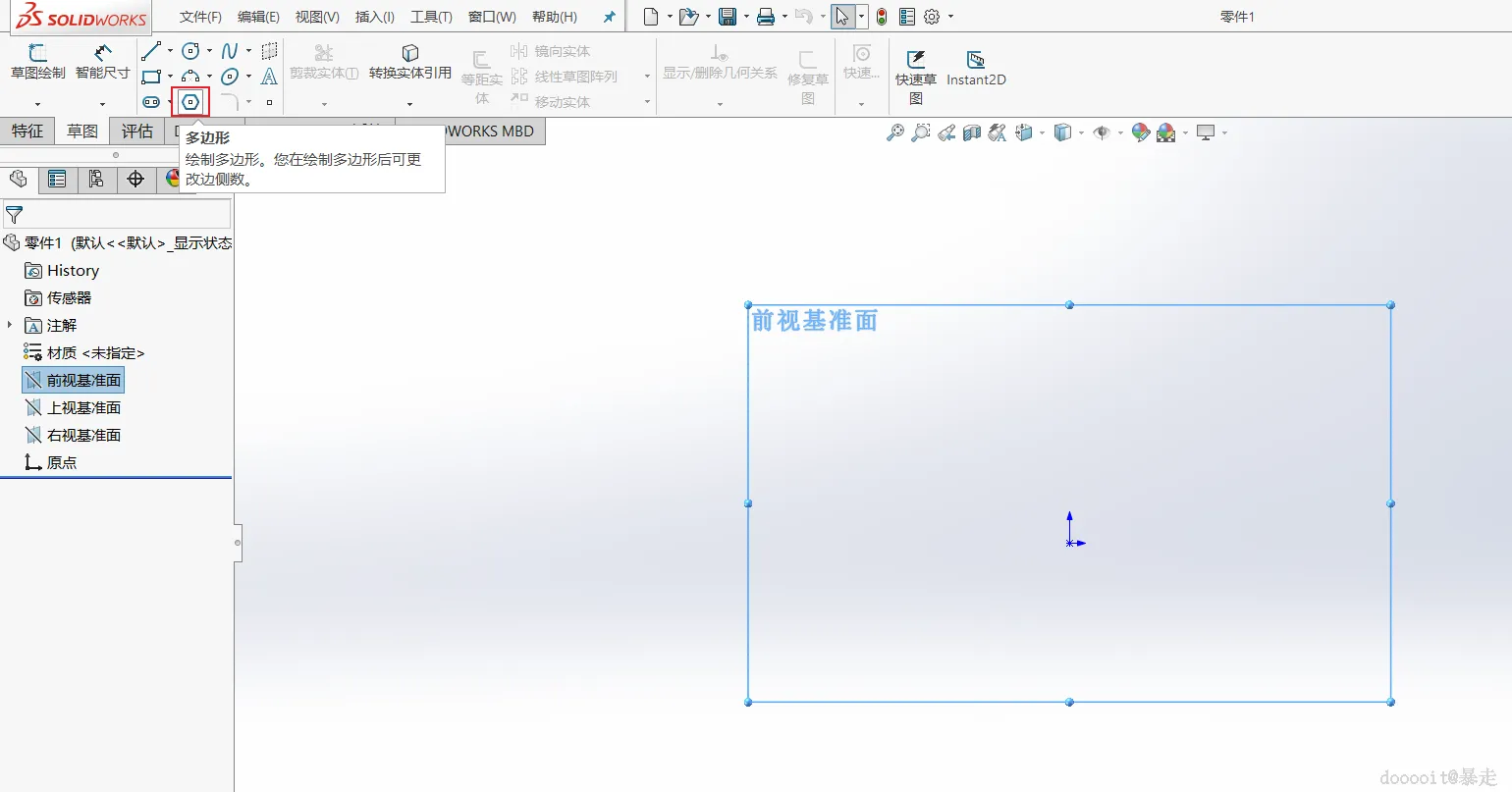

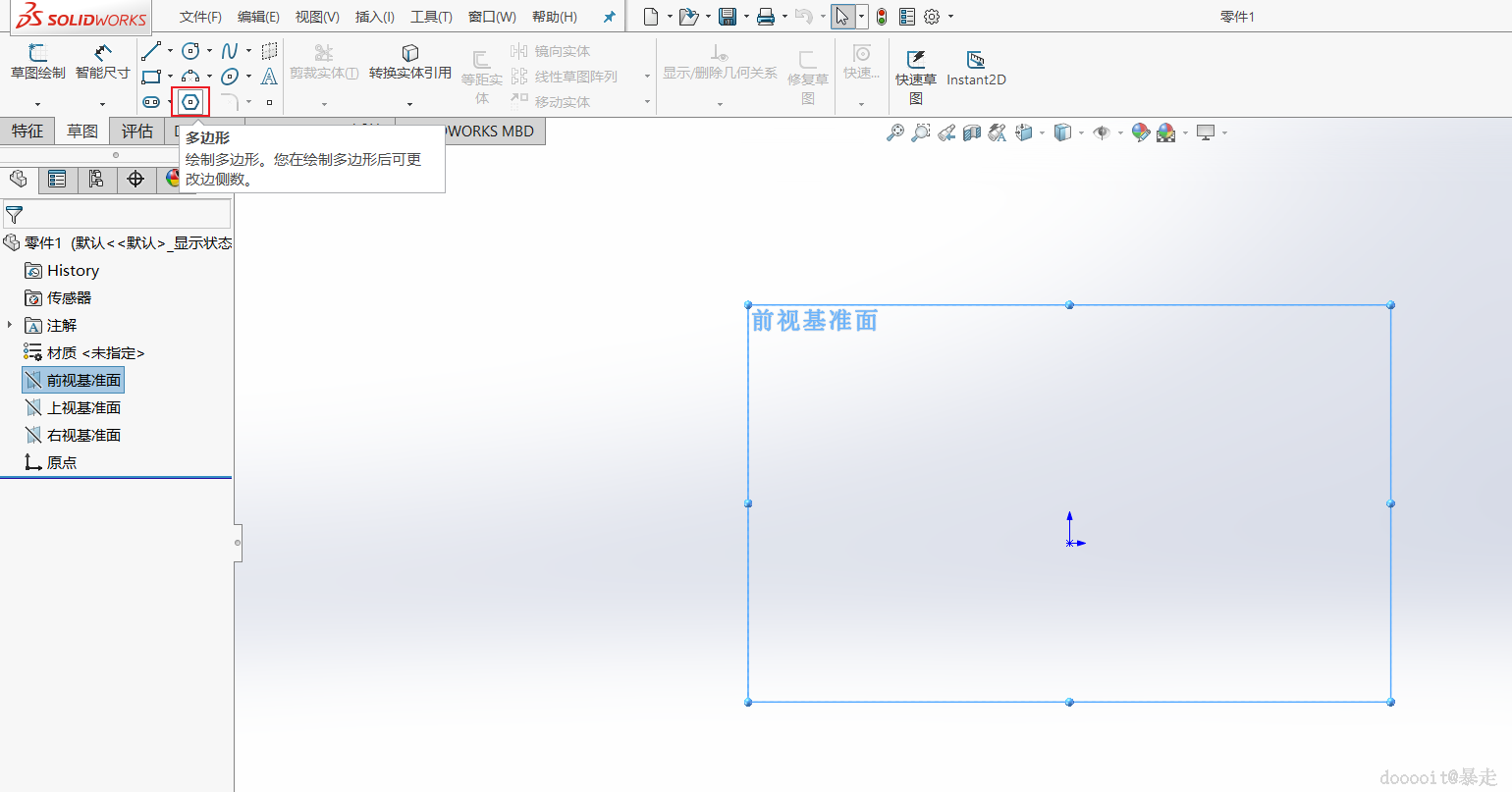

  1. 在草图工具栏中找到【多边形】按钮,点击它。
  2. 在绘图区绘制一个六边形,绘制完成后可以修改边数。

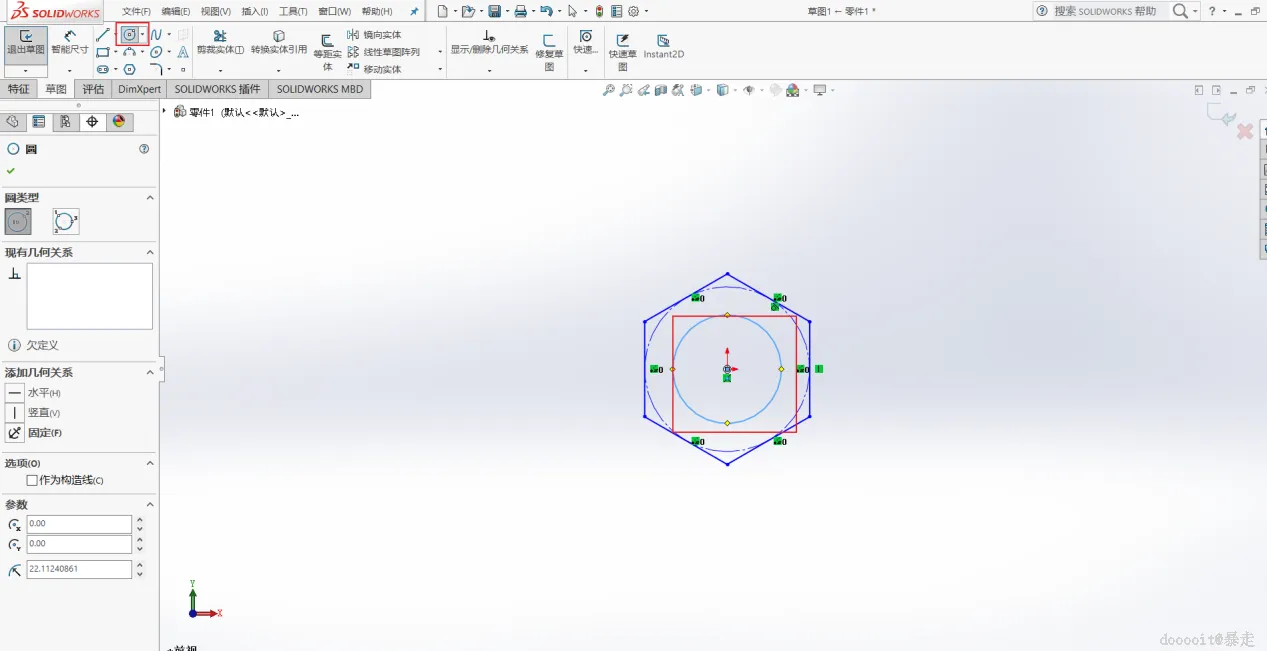

  3. 以六边形的圆心为中心,绘制一个圆。

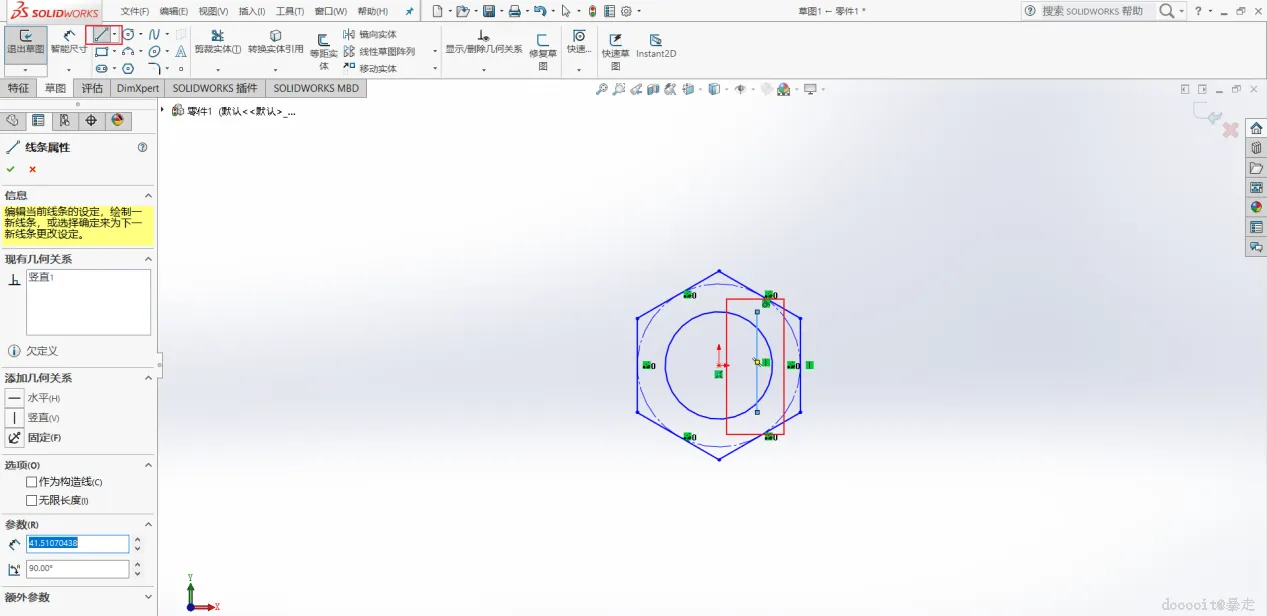

  4. 在圆的右侧绘制一条竖线。

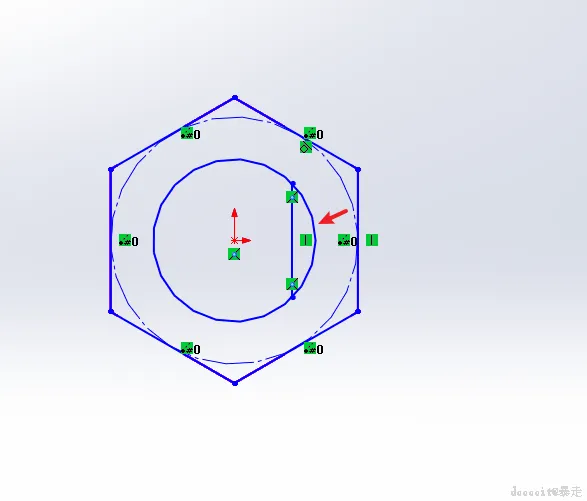

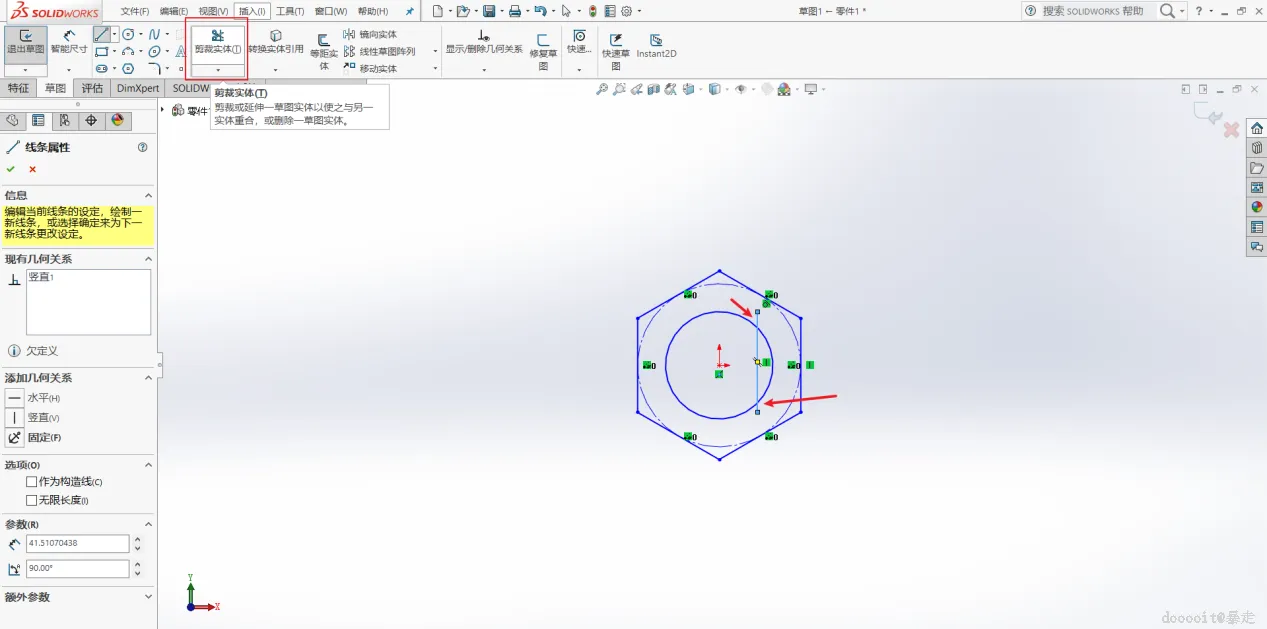

  5. 进行裁剪操作:按住左键滑动到要裁剪的部分,去除箭头指示的部分。

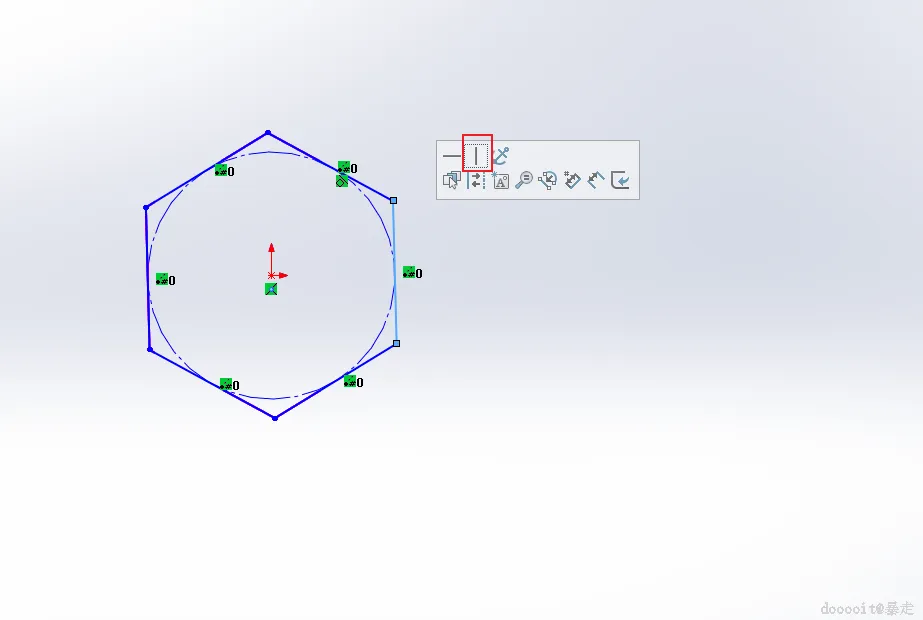

  6. 为六边形的右侧边线添加竖直约束。
4

标注六边形及圆尺寸

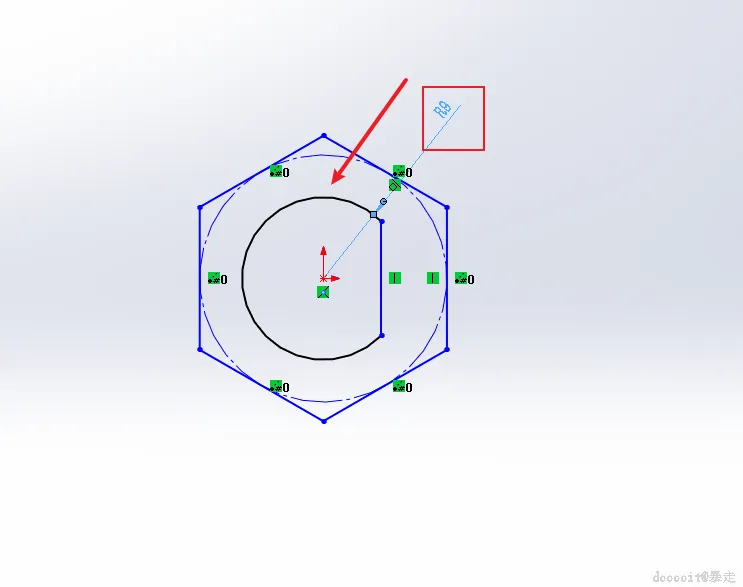

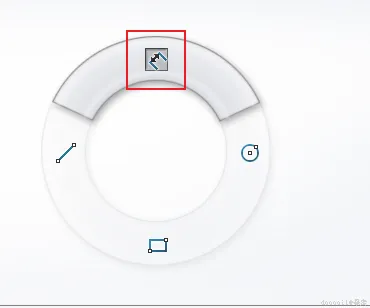

  1. 按住鼠标右键往上滑,选中齿状的【智能尺寸】按钮。

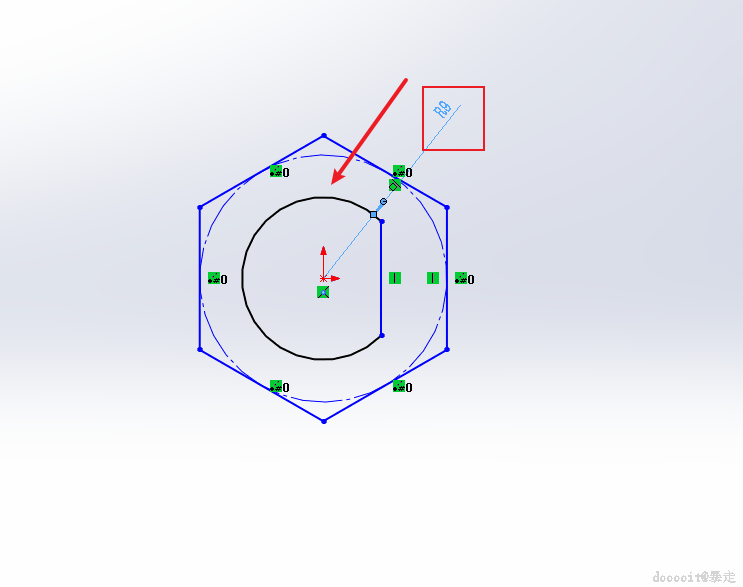

  2. 标注内部圆的半径为 9mm。

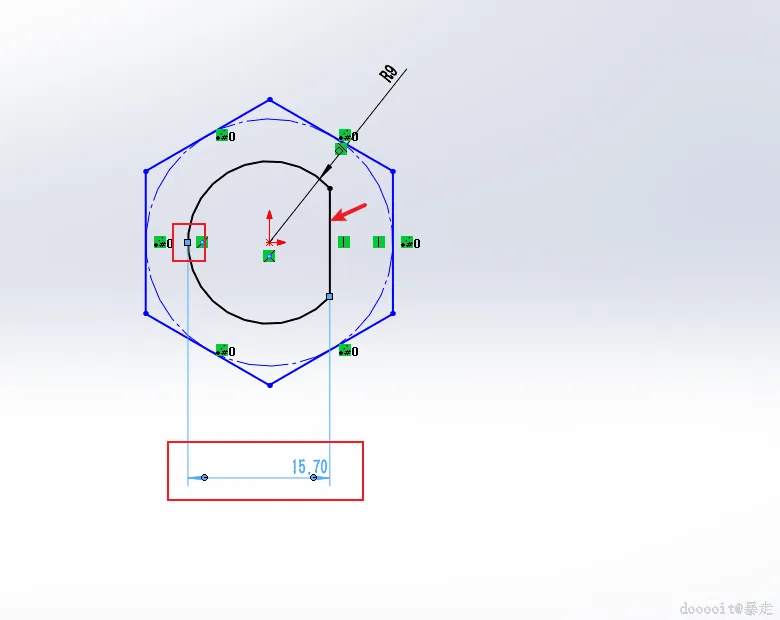

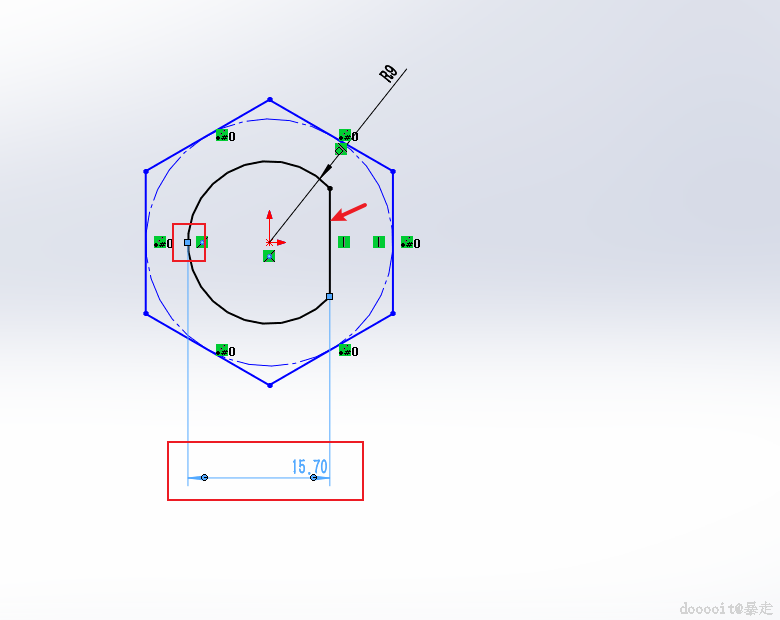

  3. 标注圆左侧中心点和右侧竖线的间距为 15.7mm。

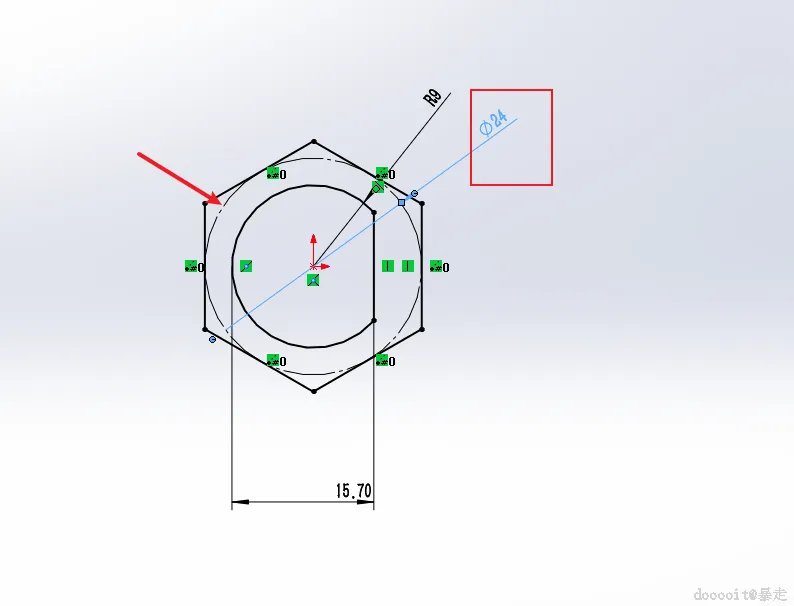

  4. 标注六边形的圆形部分尺寸为 24mm。
5

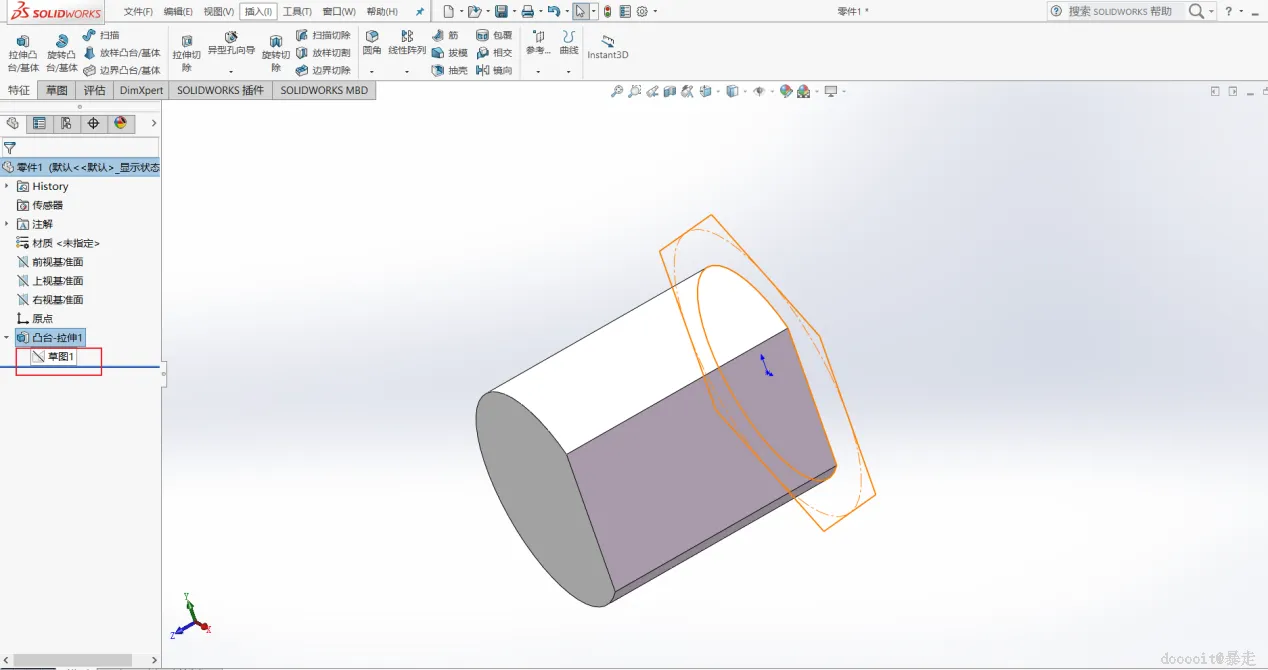

拉伸下机匣

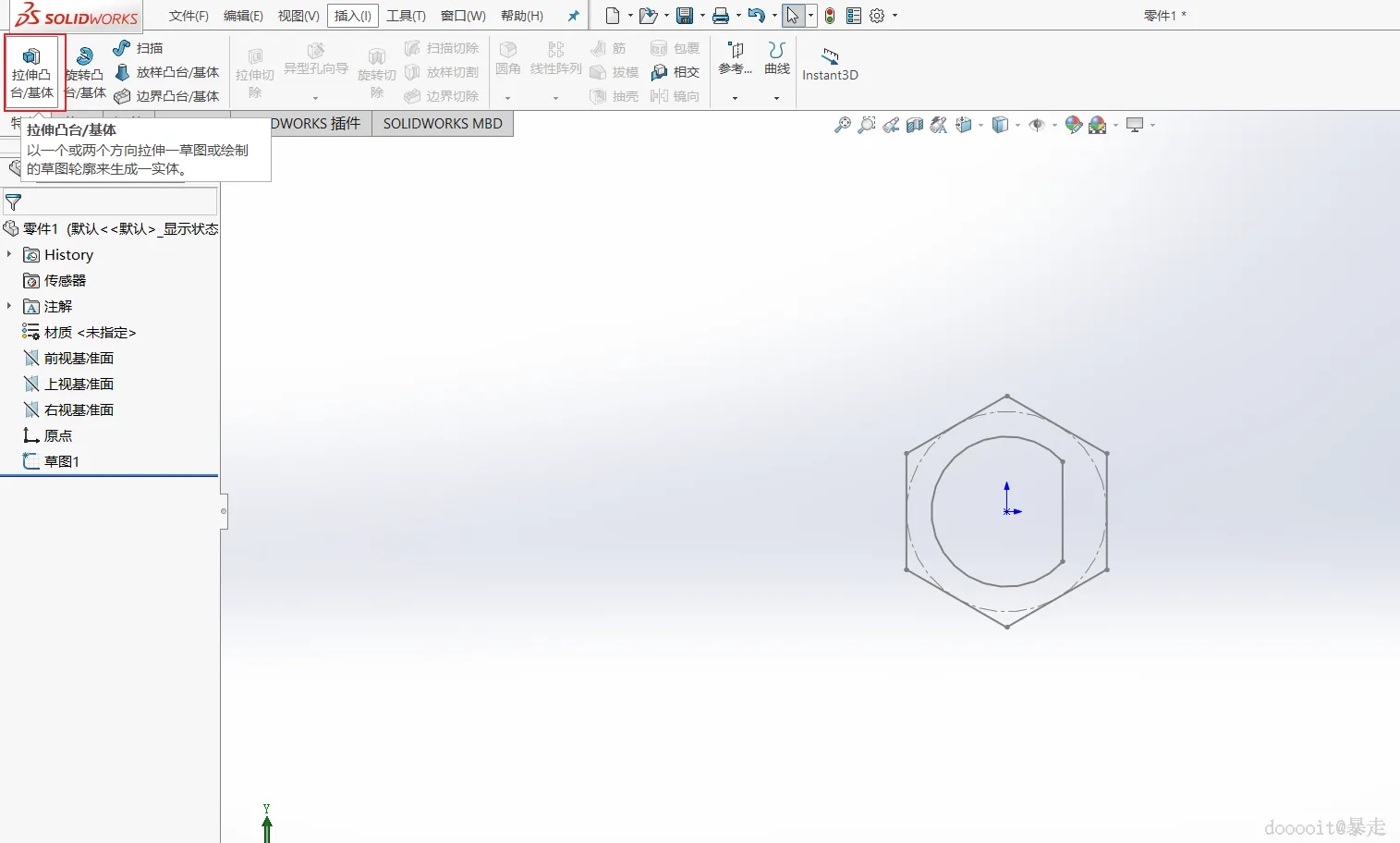

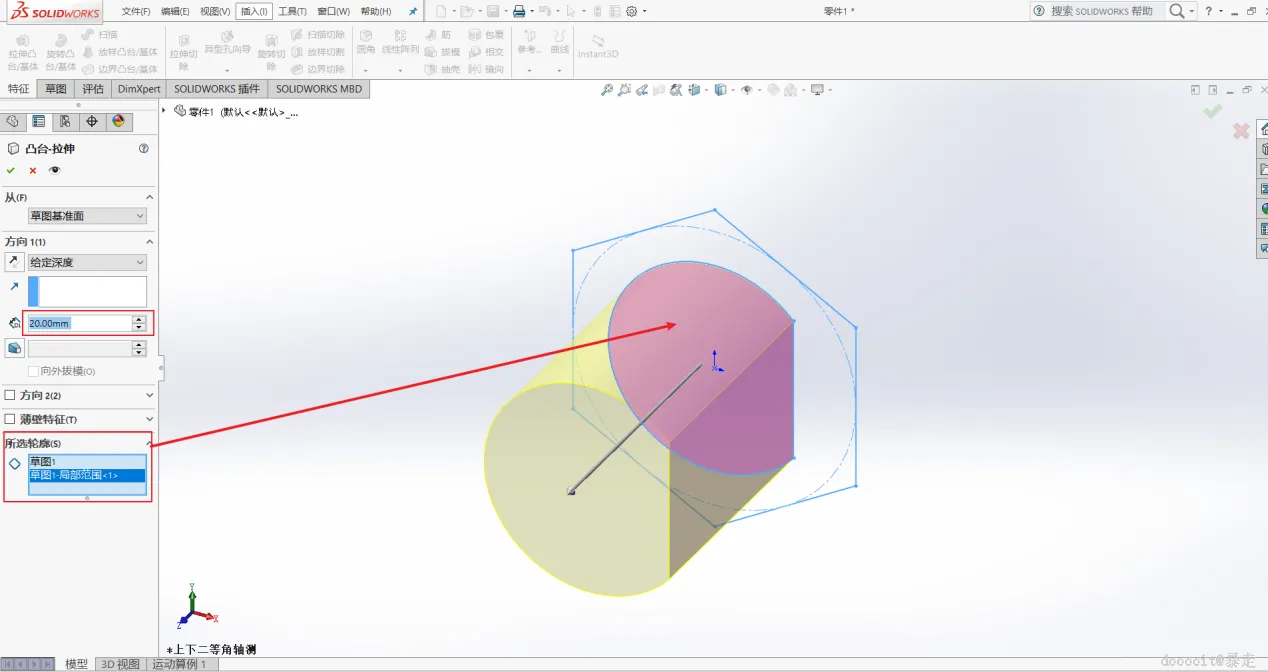

  1. 点击菜单栏中的【插入】→【凸台 / 基体】→【拉伸】,或点击特征工具栏中的【拉伸凸台 / 基体】按钮。
  2. 在弹出的【凸台 - 拉伸】属性管理器中,重新选择轮廓为内部圆部分。
  3. 设置【方向 1】的深度为 20mm,点击【确定】按钮。

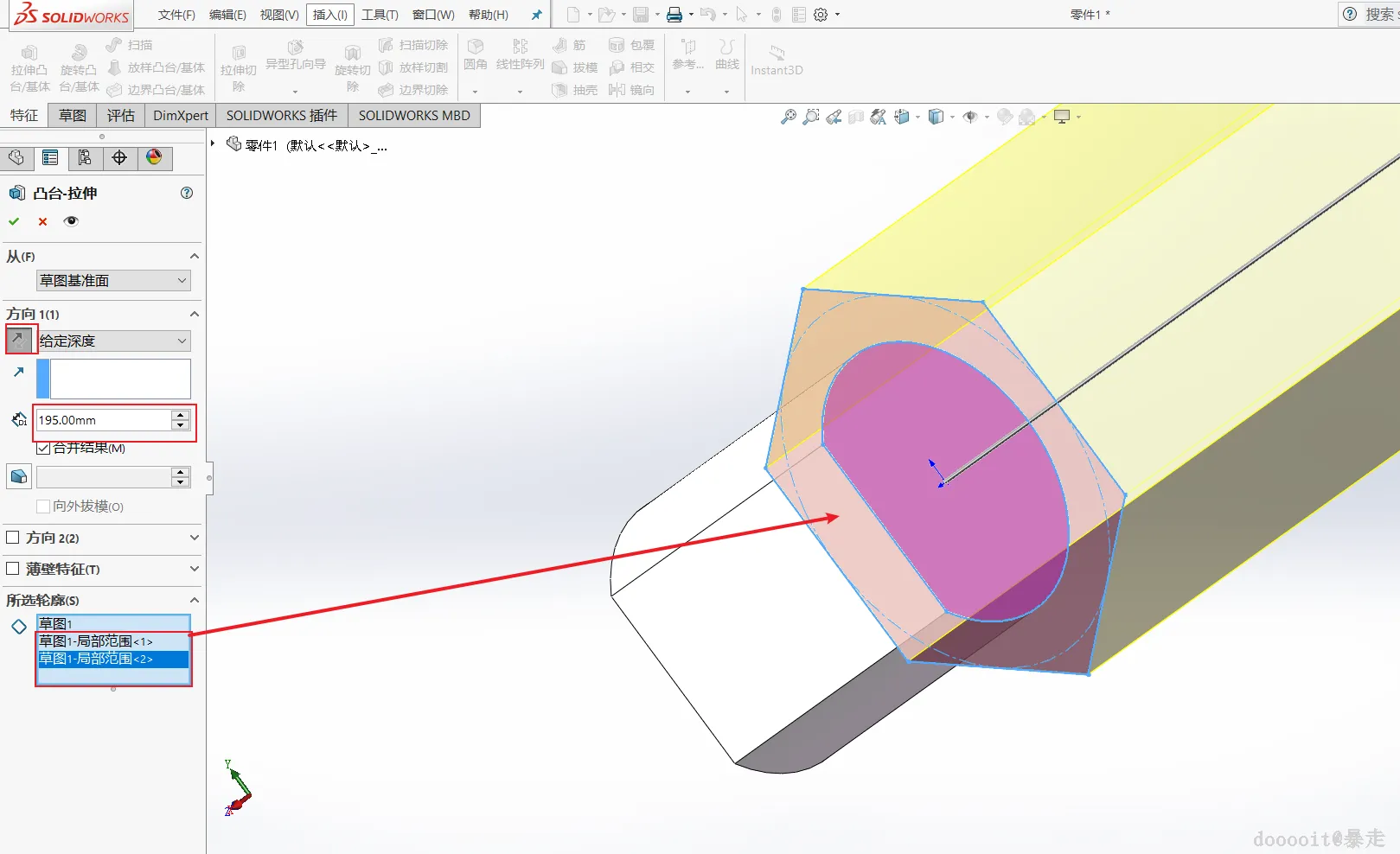

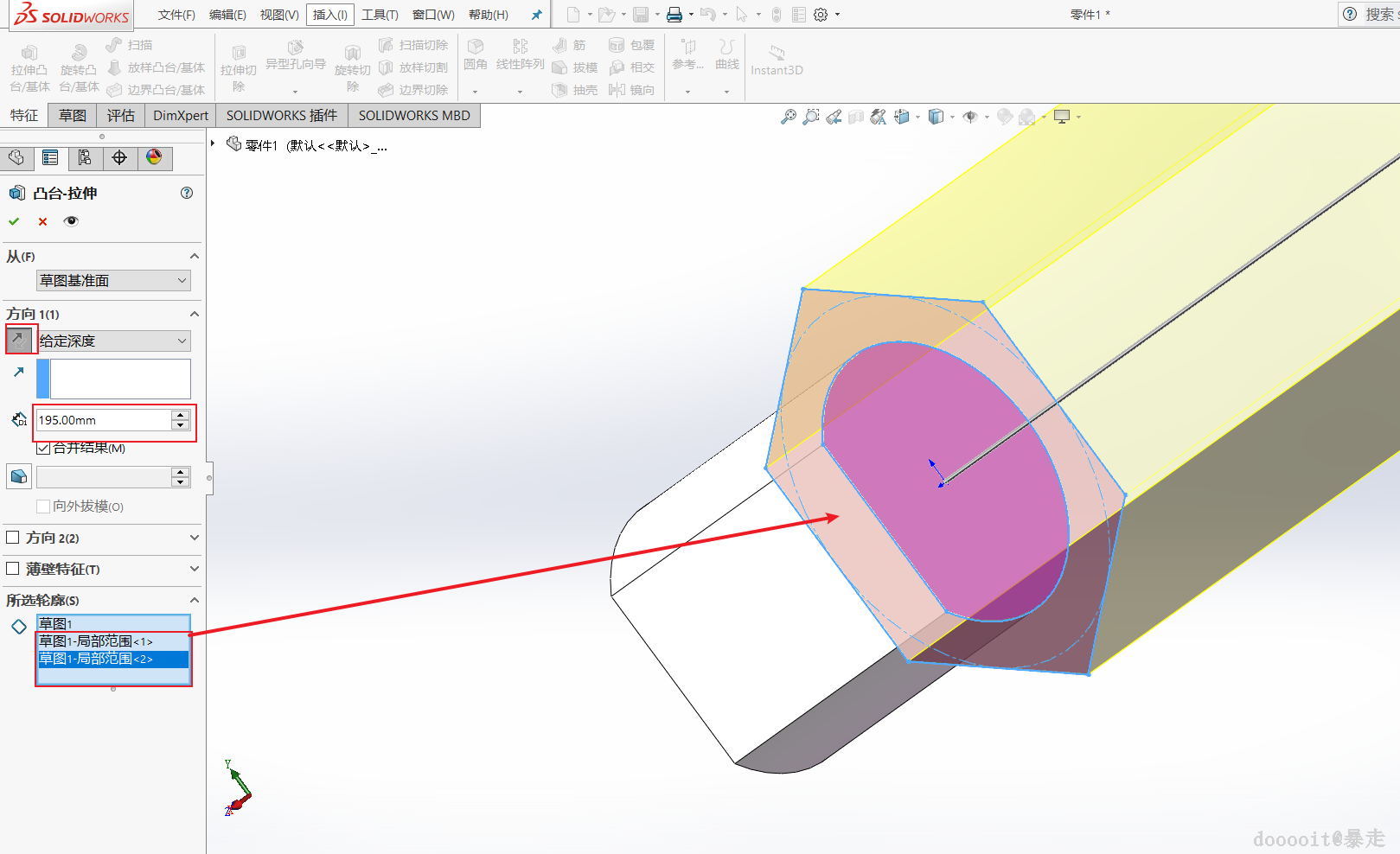

  4. 再次选中草图进行拉伸,左键选中要使用的轮廓。
  5. 设置【方向 1】的深度为 195mm,勾选【反向】选项,点击绿色对勾退出。
6

下机匣头部掏孔

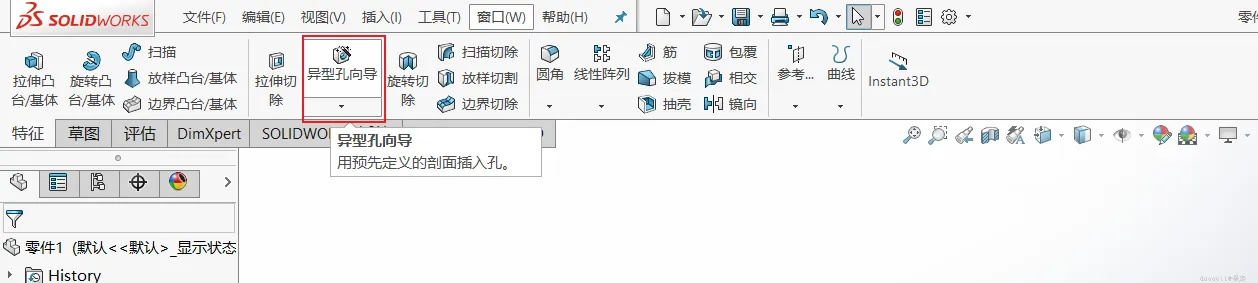

  1. 点击菜单栏中的【插入】→【特征】→【孔】→【向导】,或点击特征工具栏中的【异型孔向导】按钮。

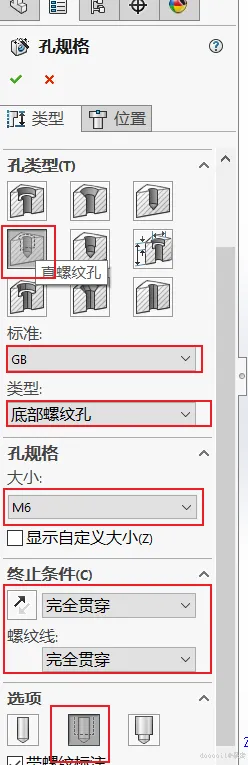

  2. 在【孔规格】属性管理器中,设置孔类型为【直螺纹孔】,标准为【GB】,类型为【底部螺纹孔】,大小为【M6】,终止条件为【完全贯穿】。

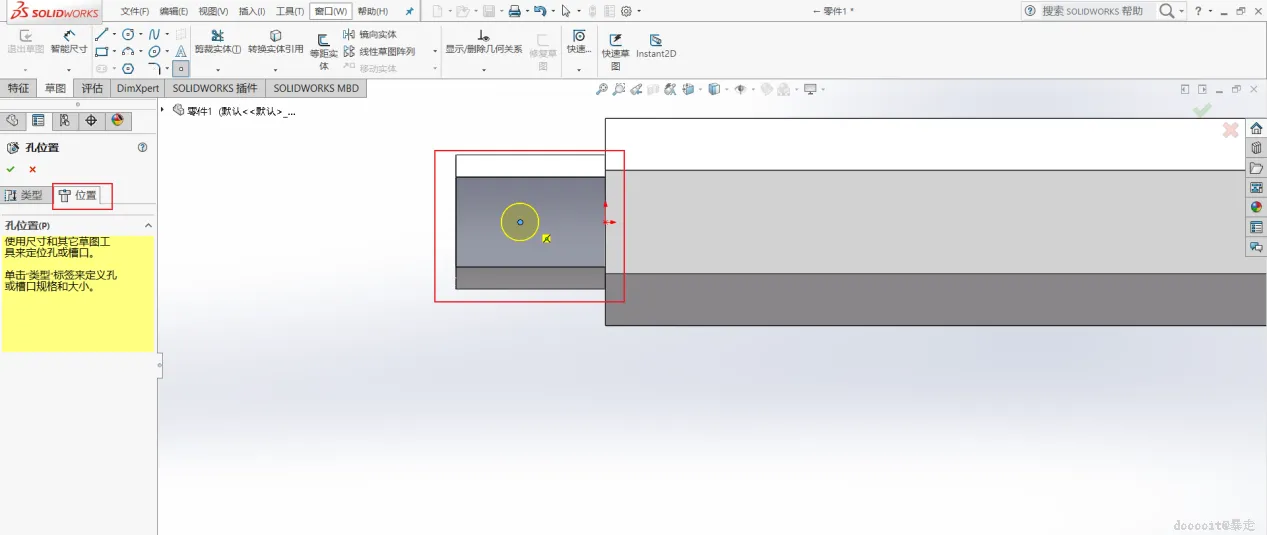

  3. 切换到【位置】选项卡,在平面上点击设置孔的位置。

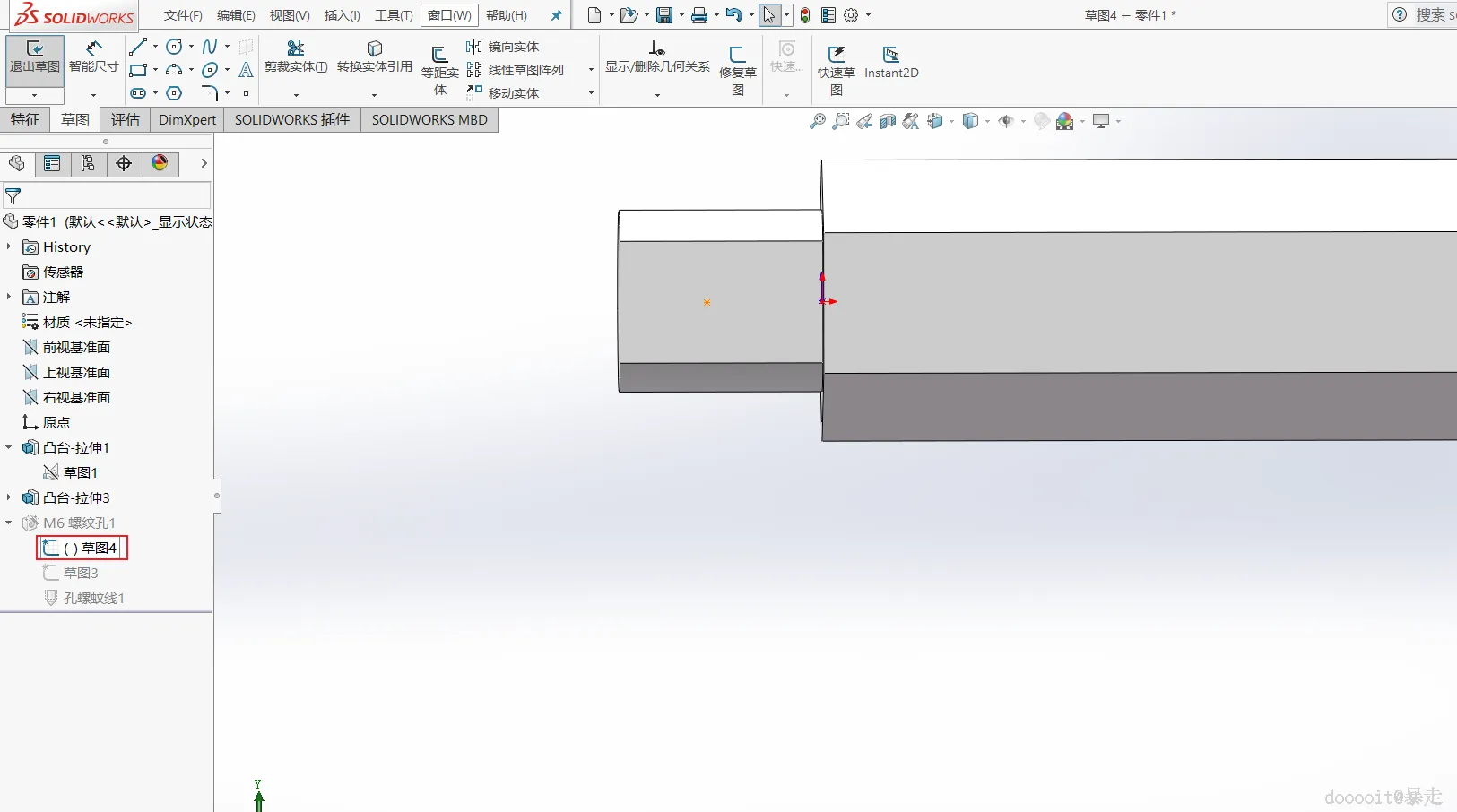

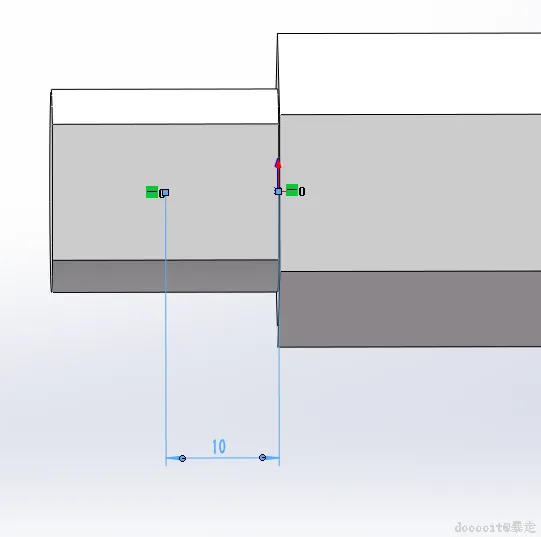

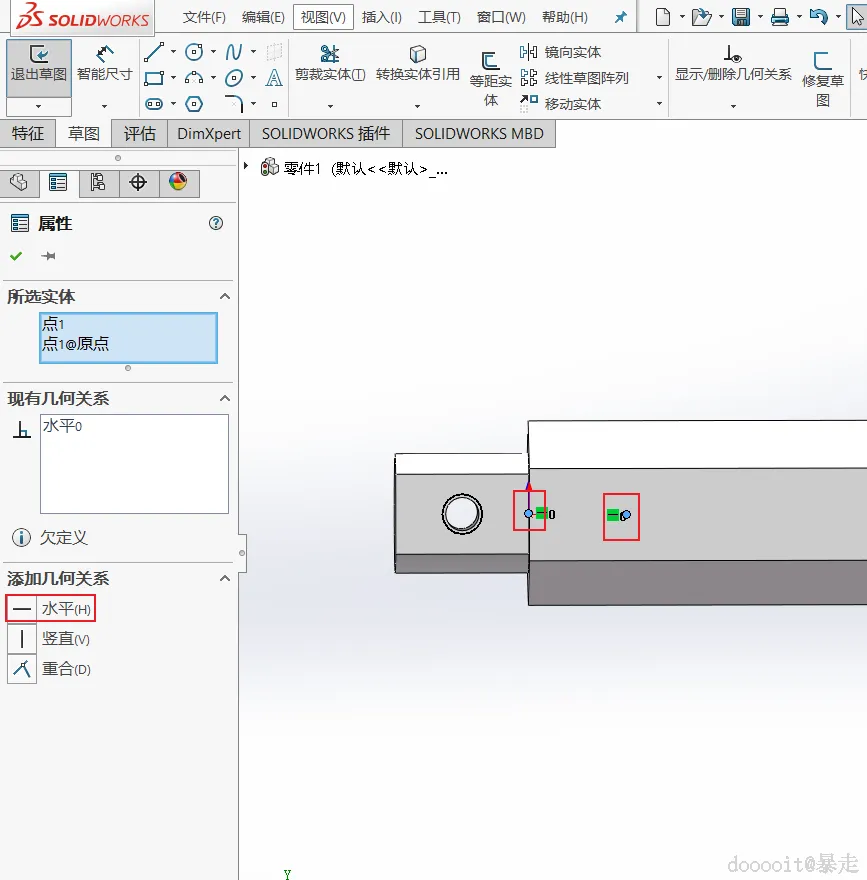

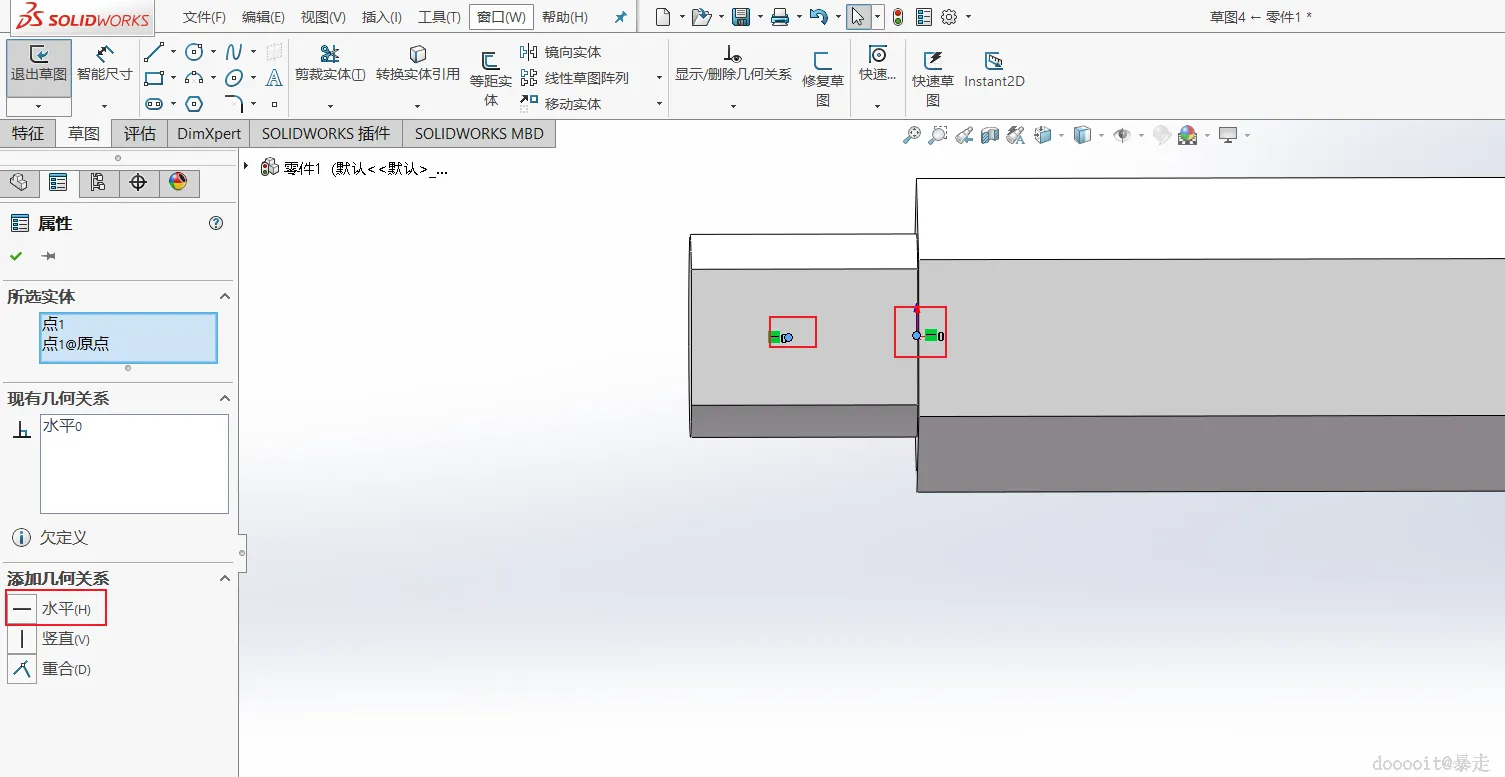

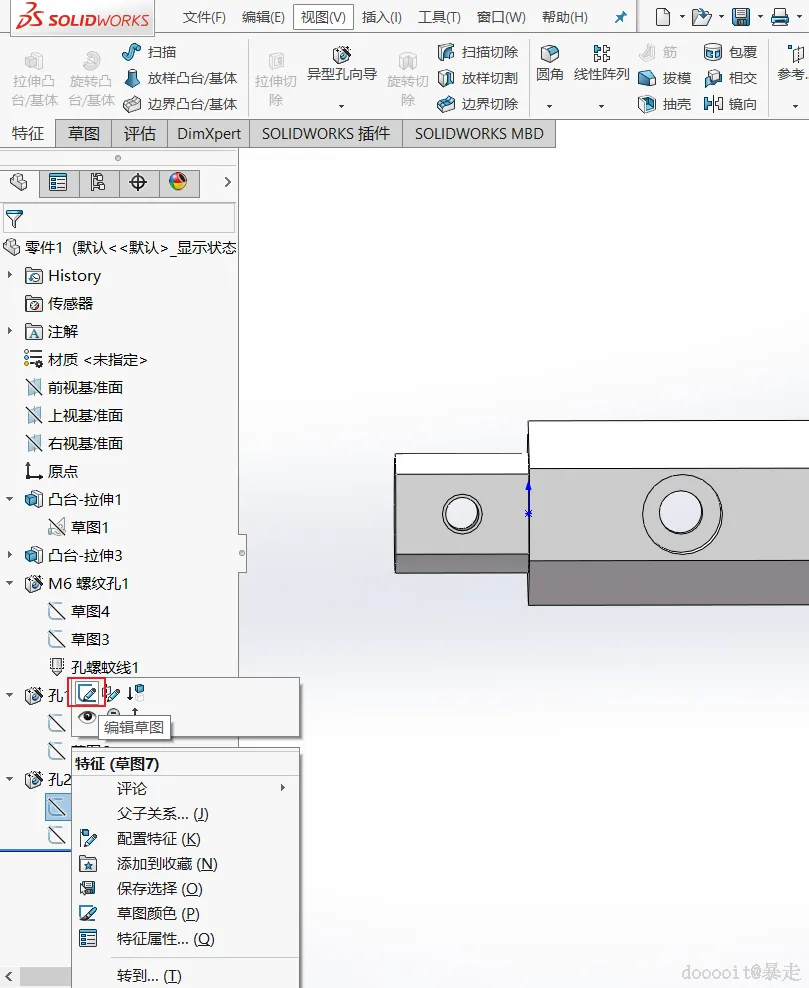

  4. 进入草图绘制界面,为两点添加水平约束,两点的距离为 10mm,完成后退出草图绘制。
7

下机匣主体部分掏孔

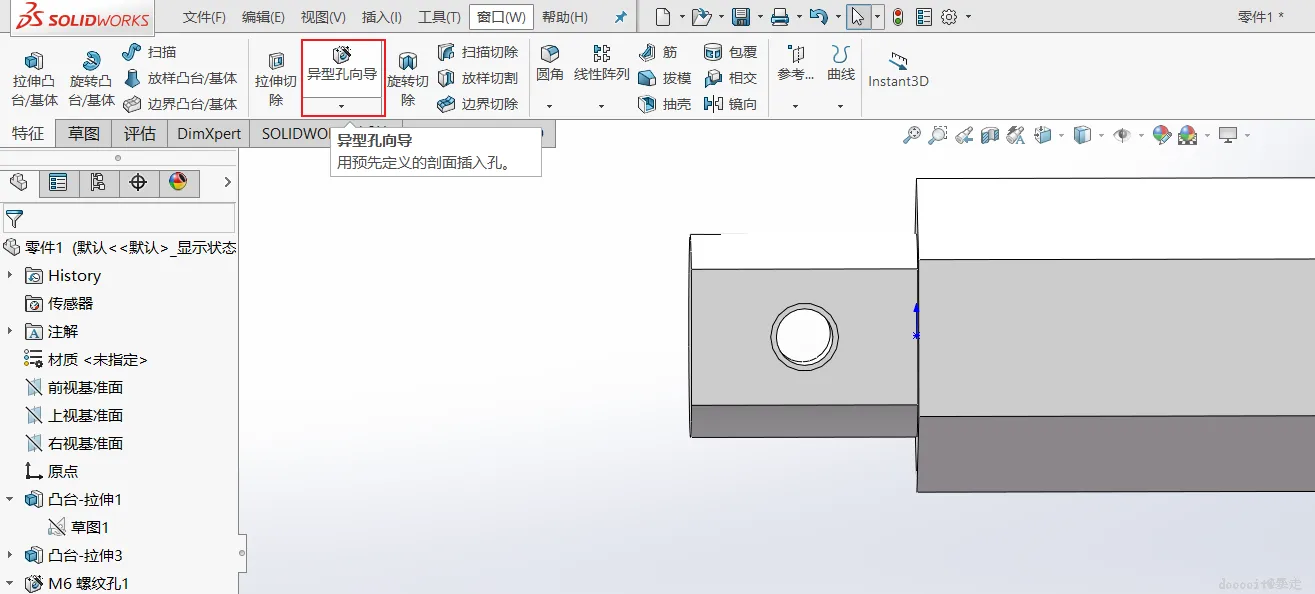

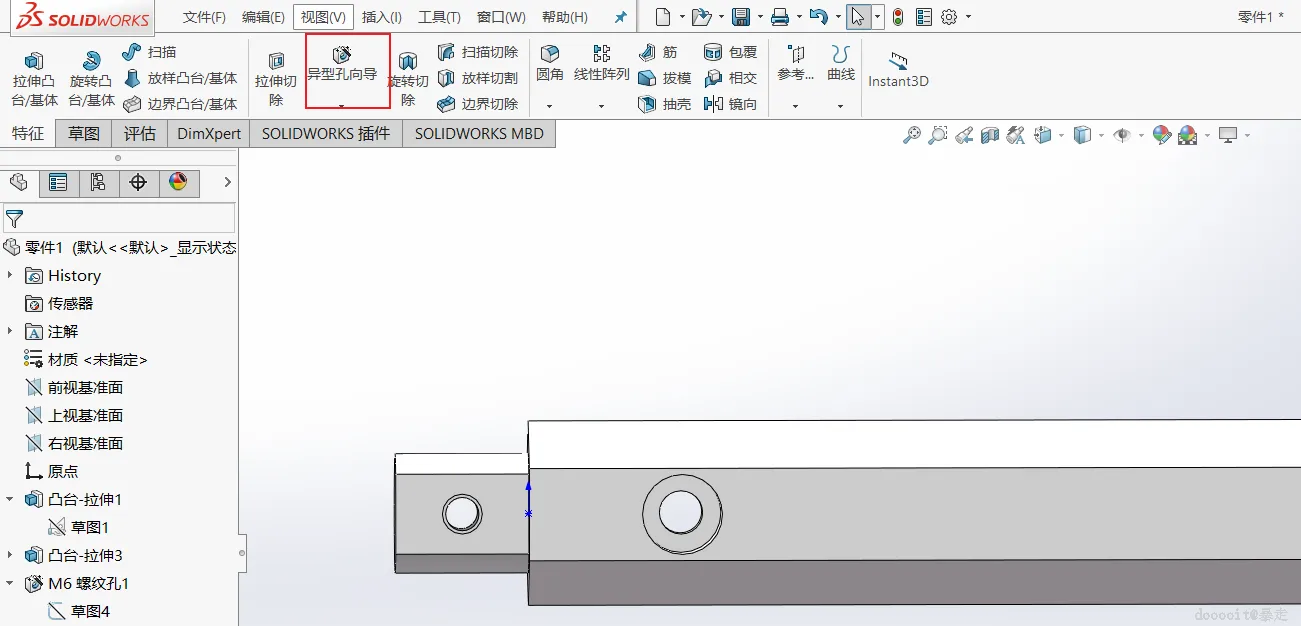

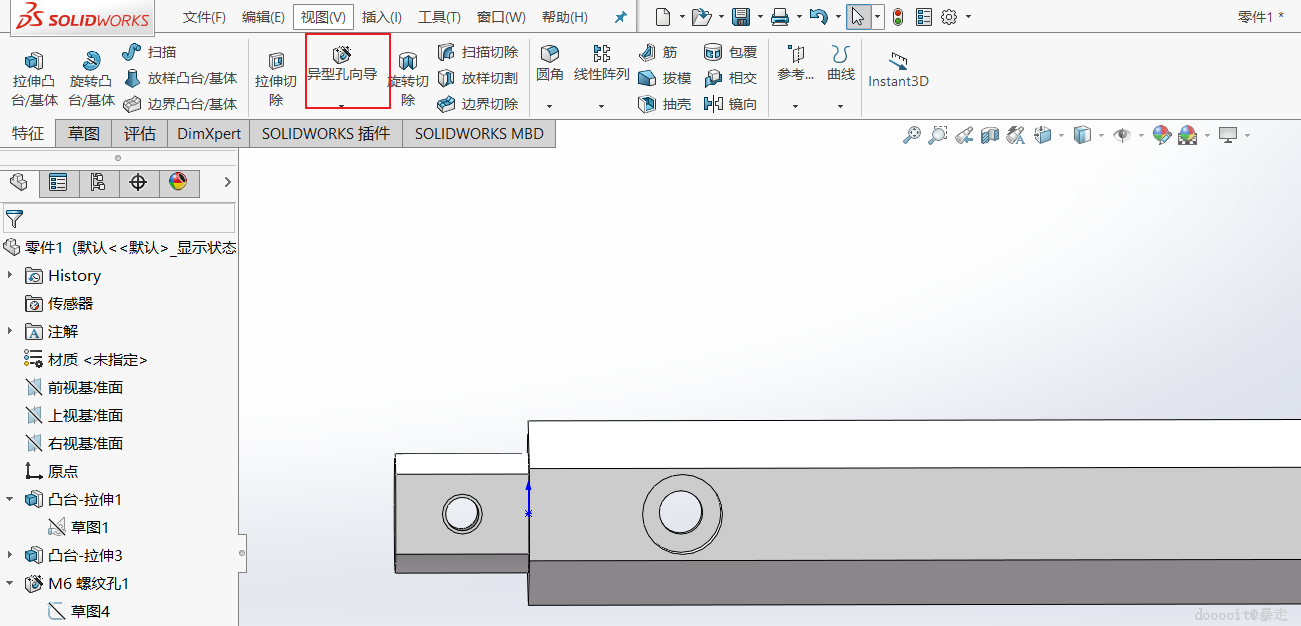

  1. 再次点击【异型孔向导】按钮。

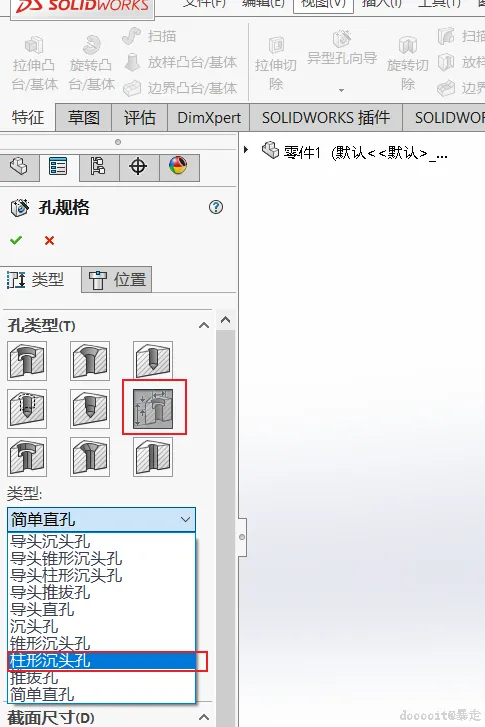

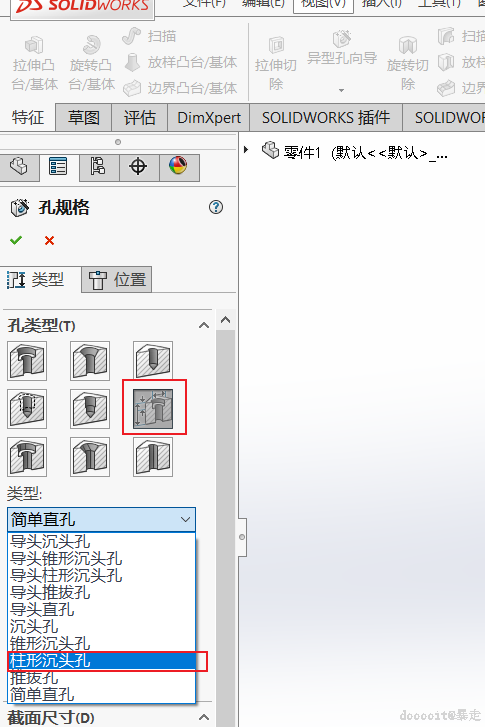

  2. 设置孔类型为【旧制孔】→【柱形沉头孔】。
  3. 截面尺寸:直径 6.5mm,柱坑直径 12mm,柱坑深度 15mm。
  4. 终止条件为【完全贯穿】。

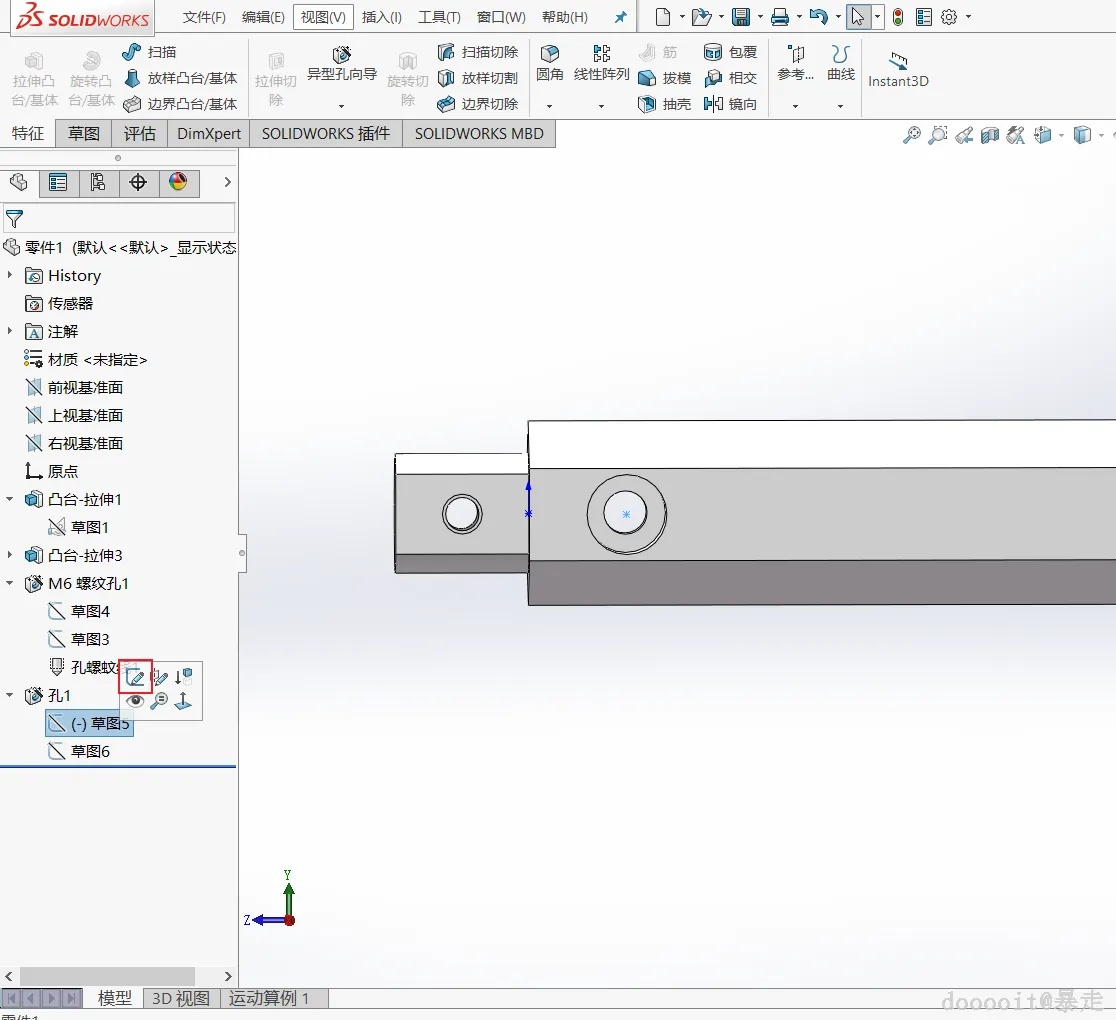

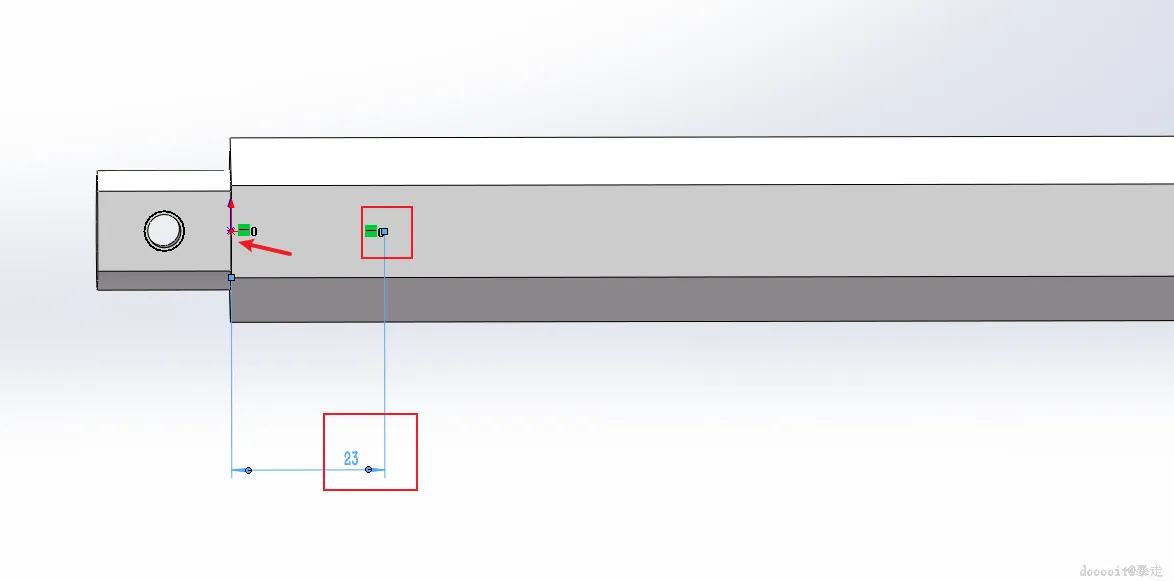

  5. 选中位置设置方式,进入草图绘制,为两点添加水平约束,孔的圆心和左边边线距离为 23mm。
8

下机匣主体掏孔

  1. 点击【异型孔向导】按钮。

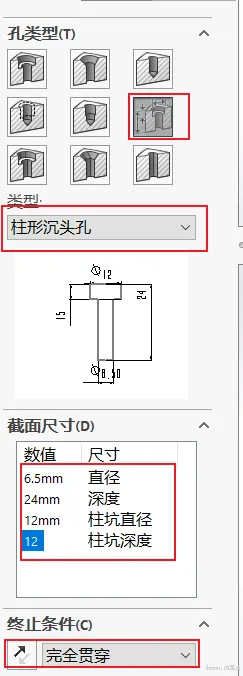

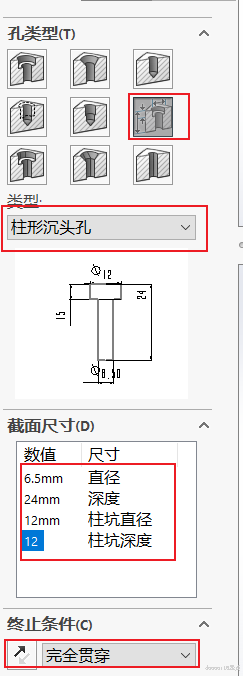

  2. 设置孔类型为【旧制孔】→【柱形沉头孔】。
  3. 截面尺寸:直径 6.5mm,柱坑直径 12mm,柱坑深度 12mm。
  4. 终止条件为【完全贯穿】。

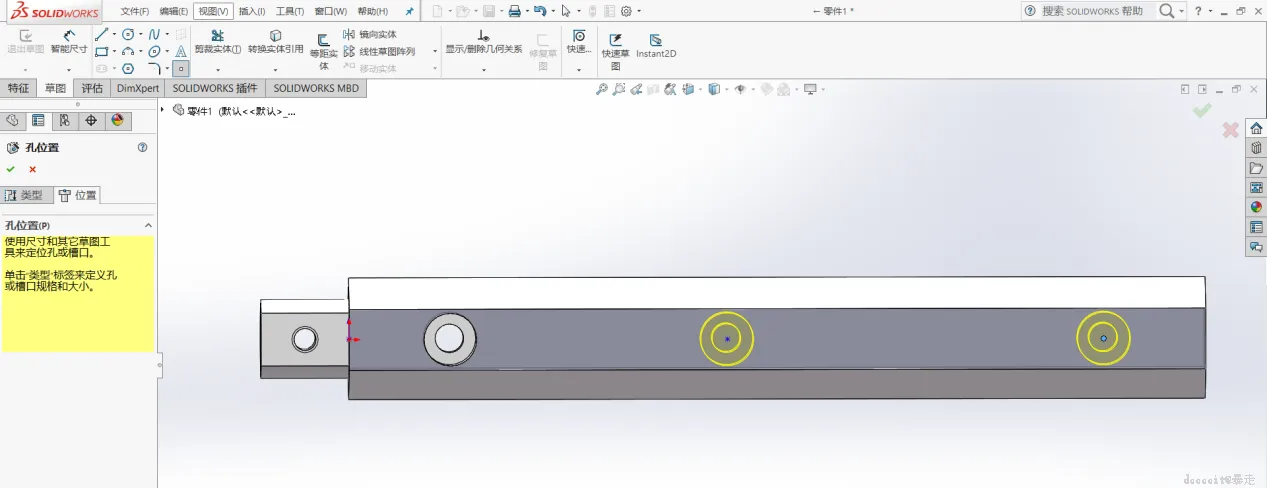

  5. 在一个平面连续设置两个孔,进入孔的草图绘制界面。

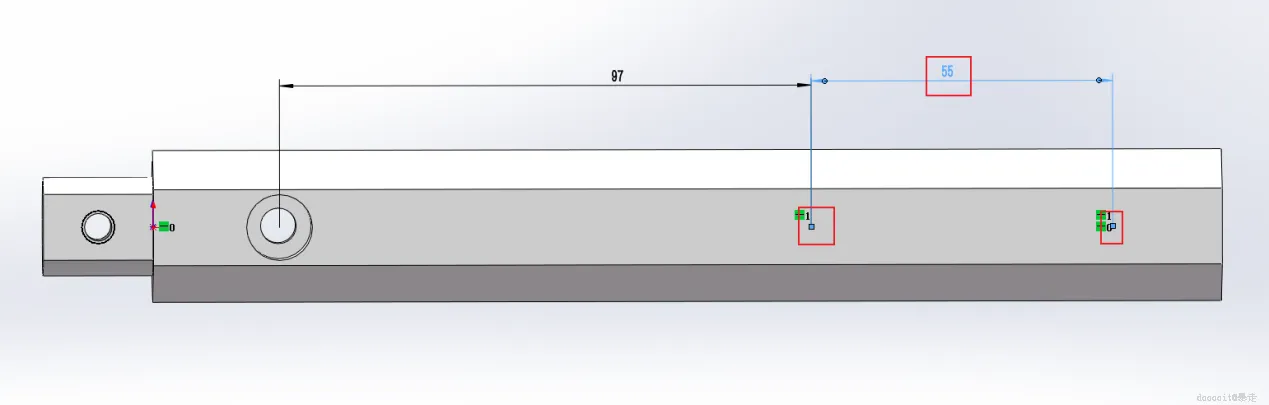

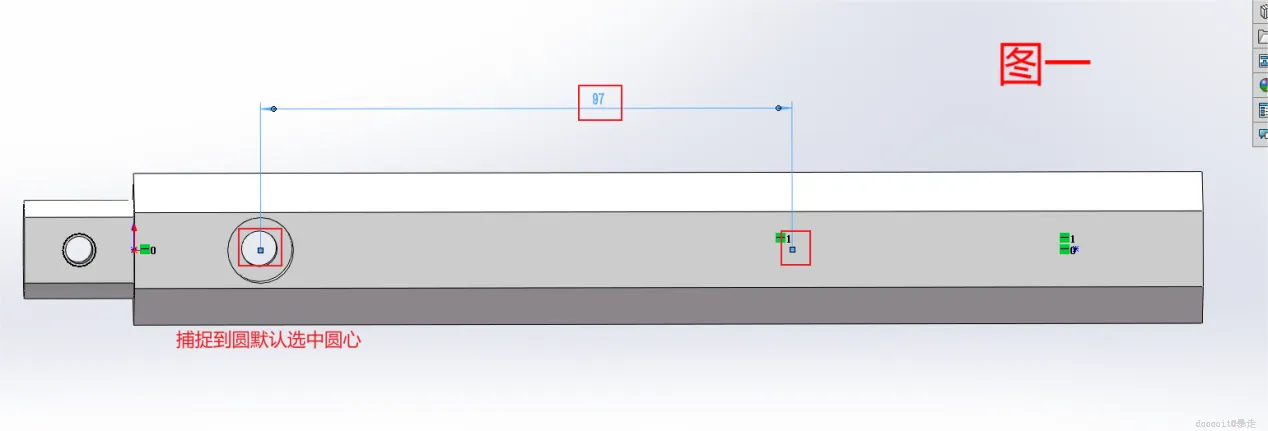

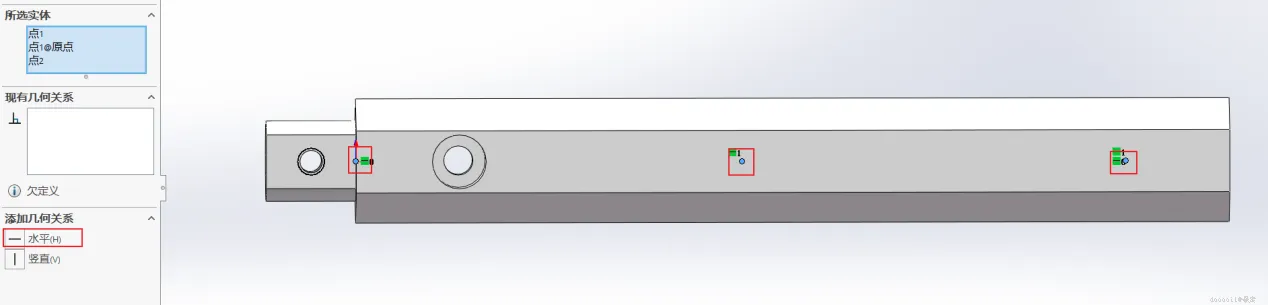

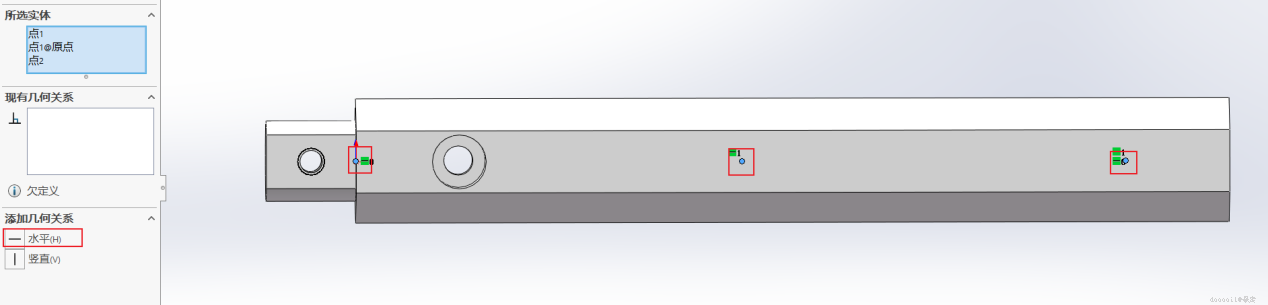

  6. 为三点之间添加水平约束,第一个孔和第二个孔之间的距离为 97mm,第二个孔和最后一个孔的距离为 55mm,标注完成后退出草图。
9

切除尾部轮廓

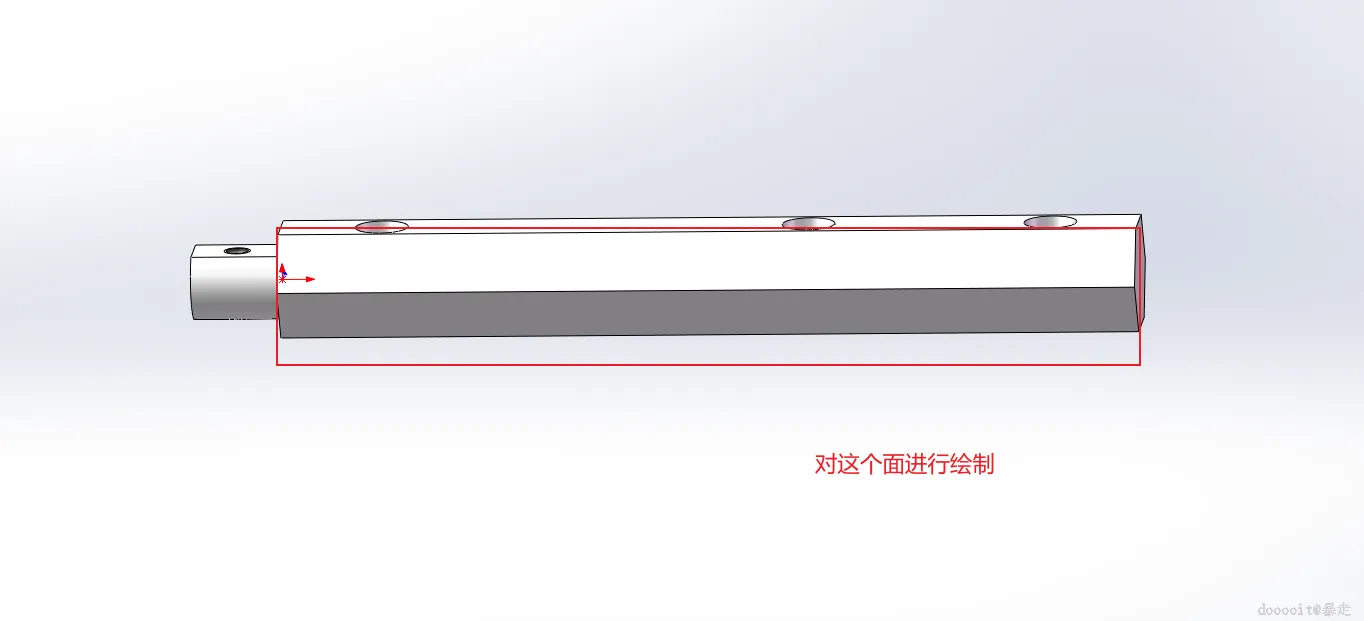

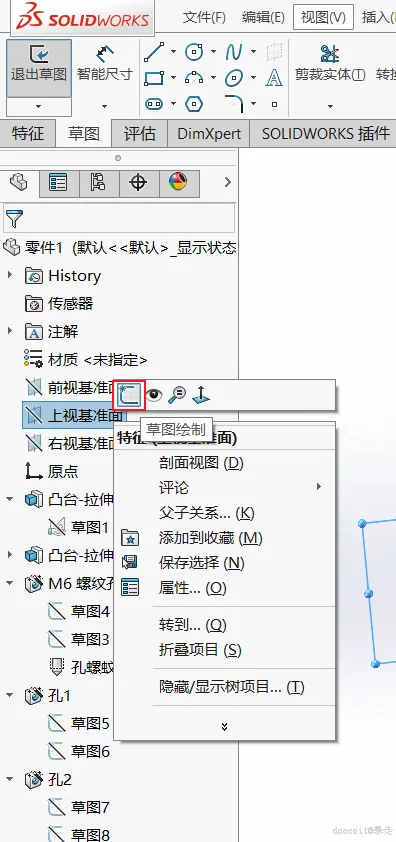

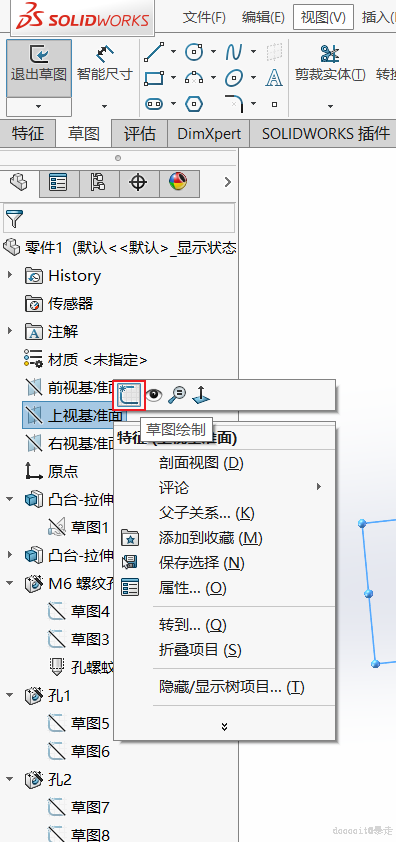

  1. 在左侧的 FeatureManager 设计树中,选中【上视基准面】,点击【草图绘制】按钮。

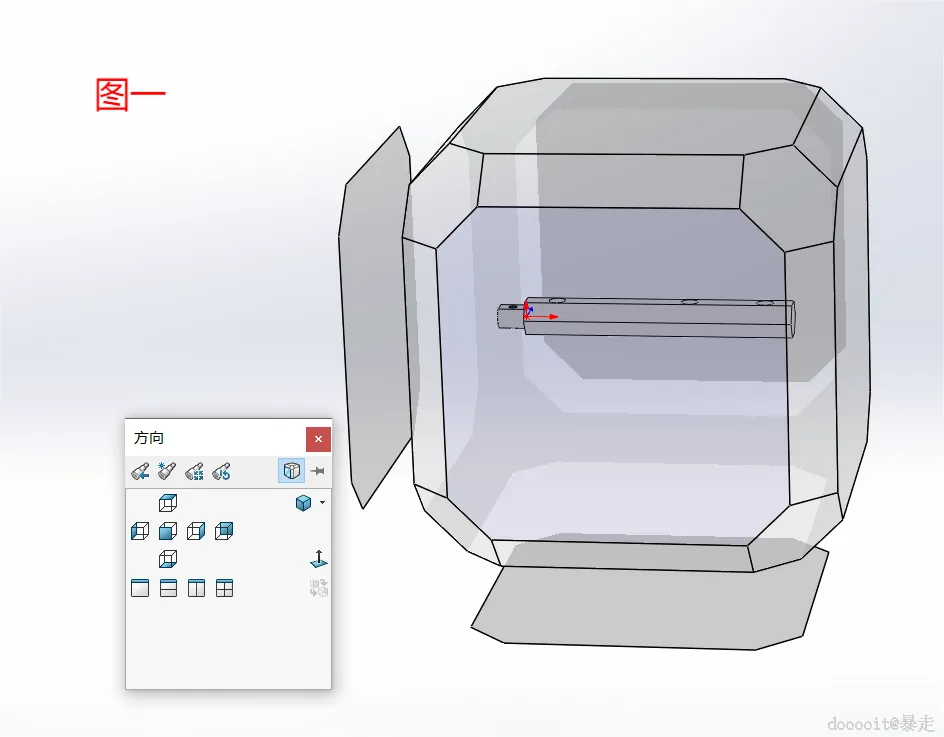

  2. 按住空格查看平面图,便于绘制。

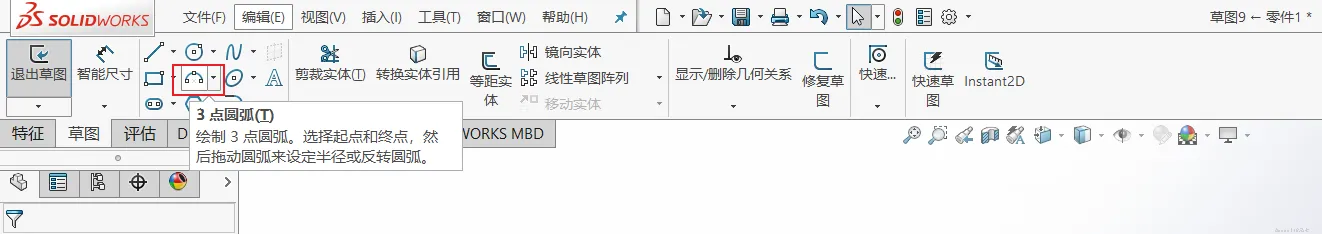

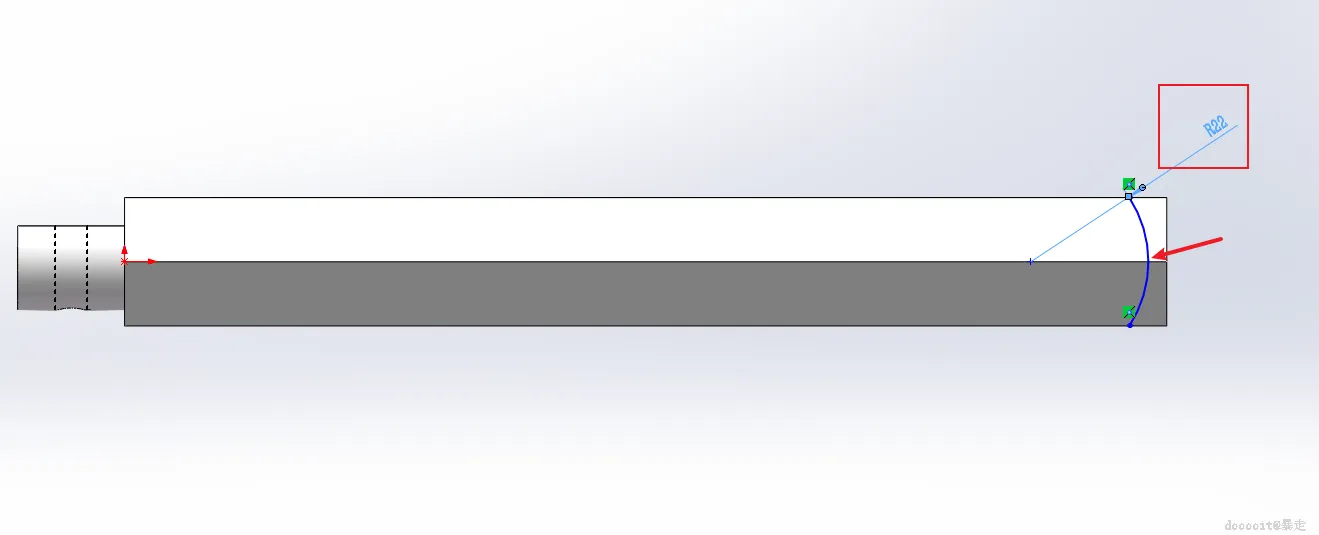

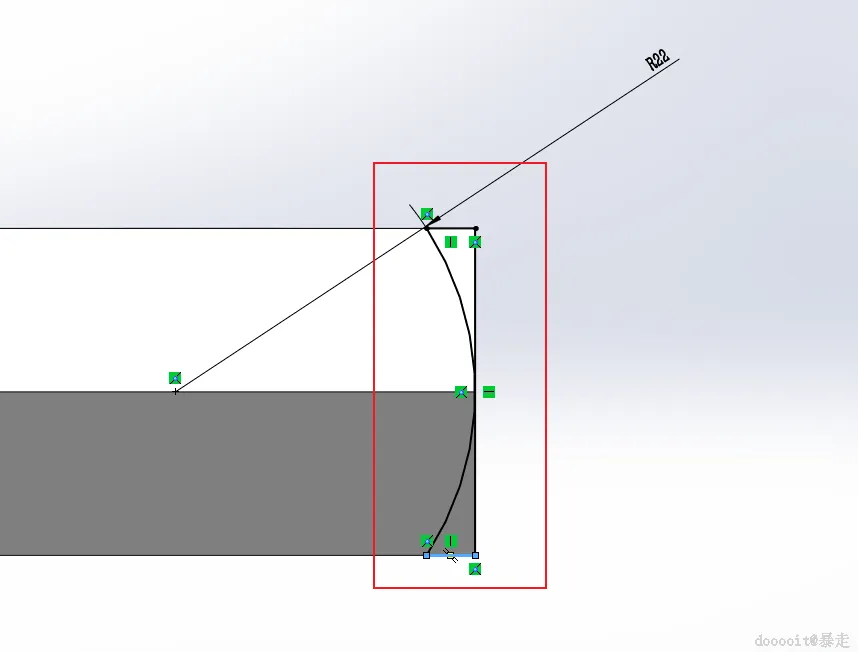

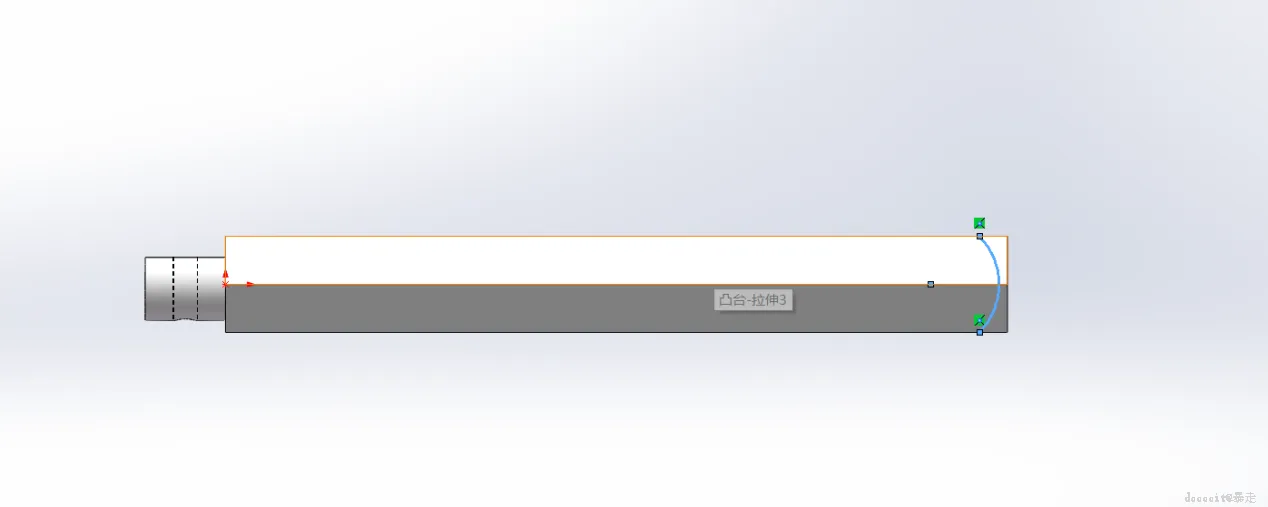

  3. 在尾部使用【三点圆弧】工具画出要切除的轮廓,圆弧的半径尺寸为 22mm。

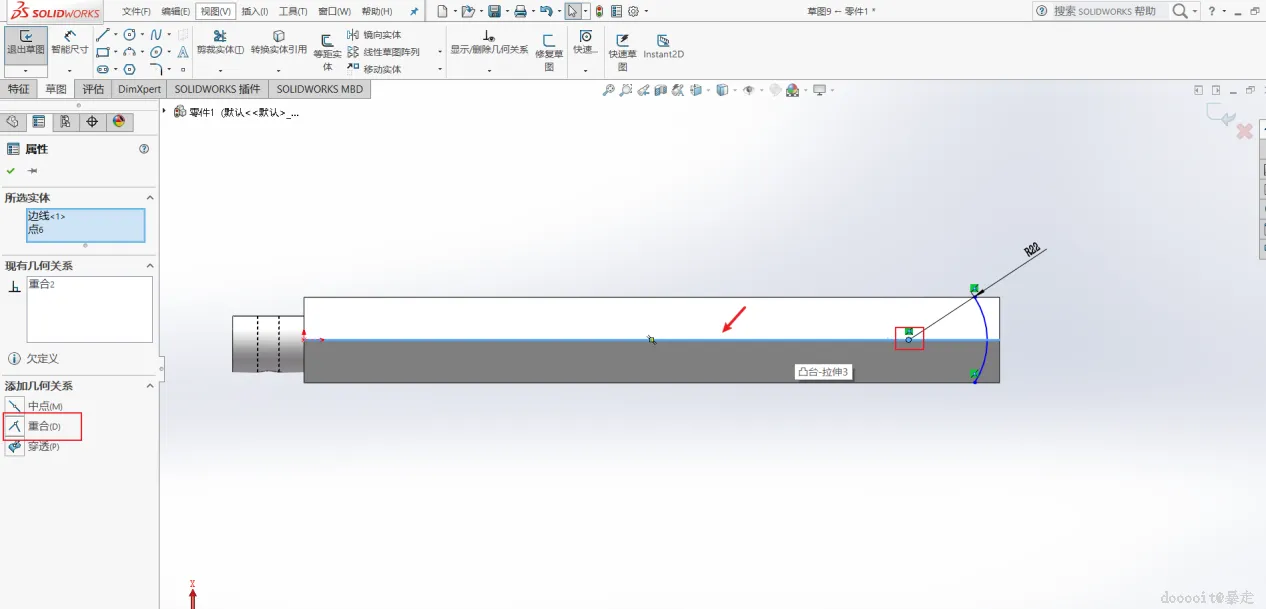

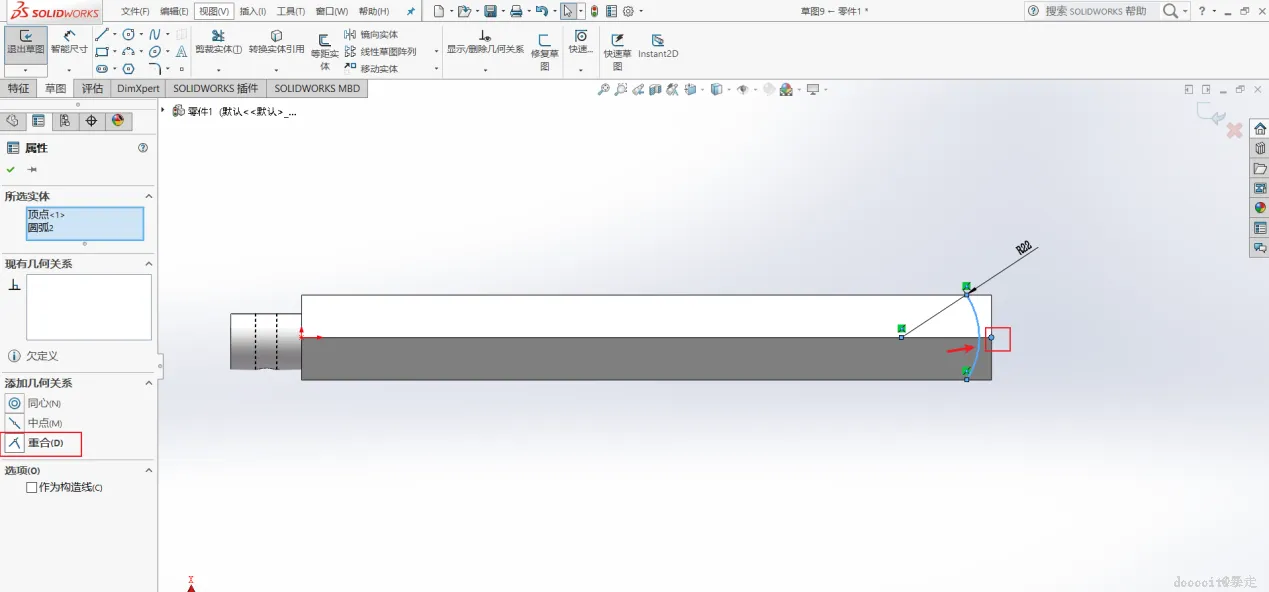

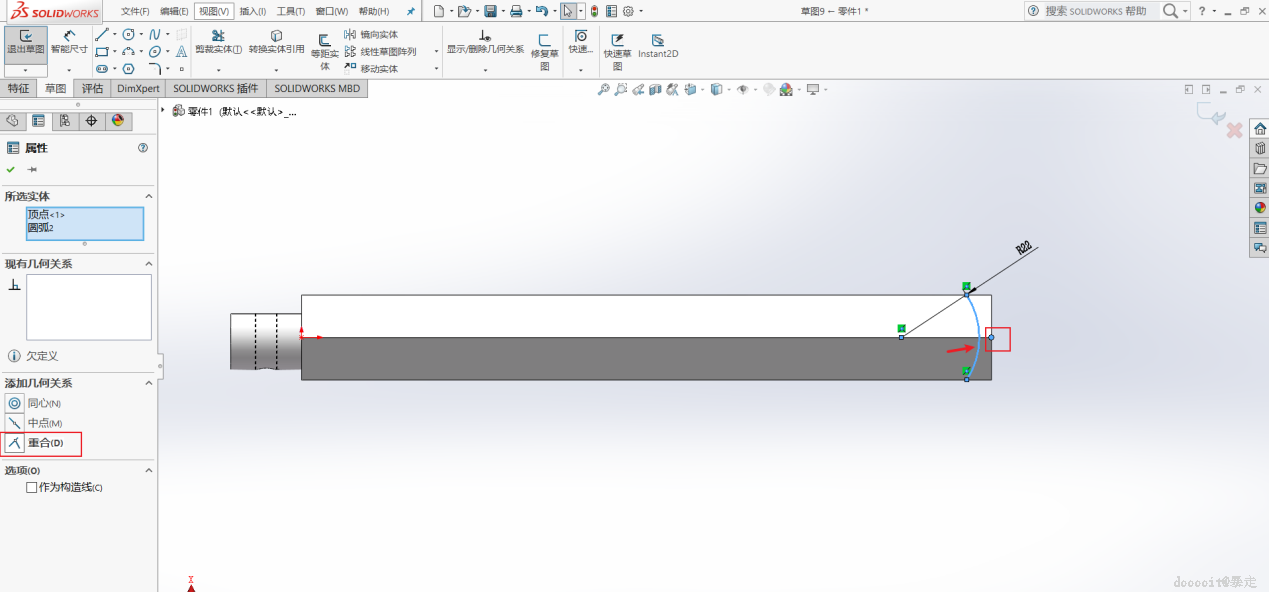

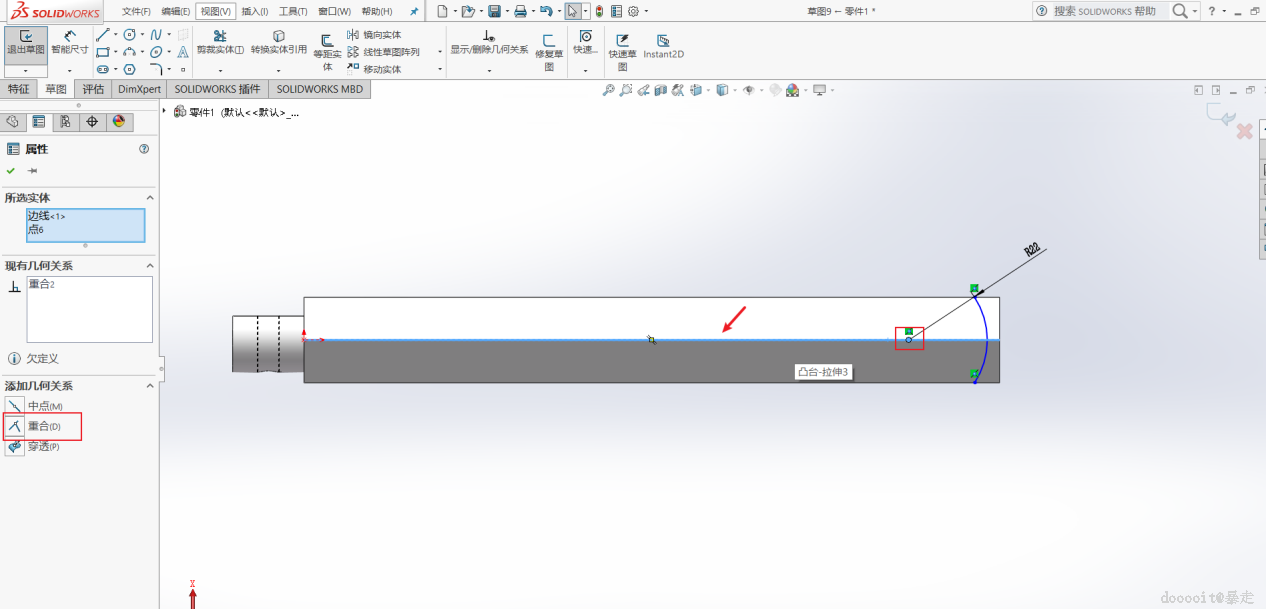

  4. 为三点圆弧原点和线添加重合约束,为圆弧和最左边的原点添加重合约束。
  5. 使用直线将剩余部分连成一个整体。
10

切除尾部

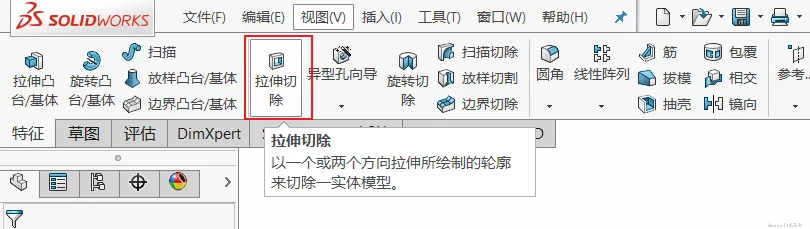

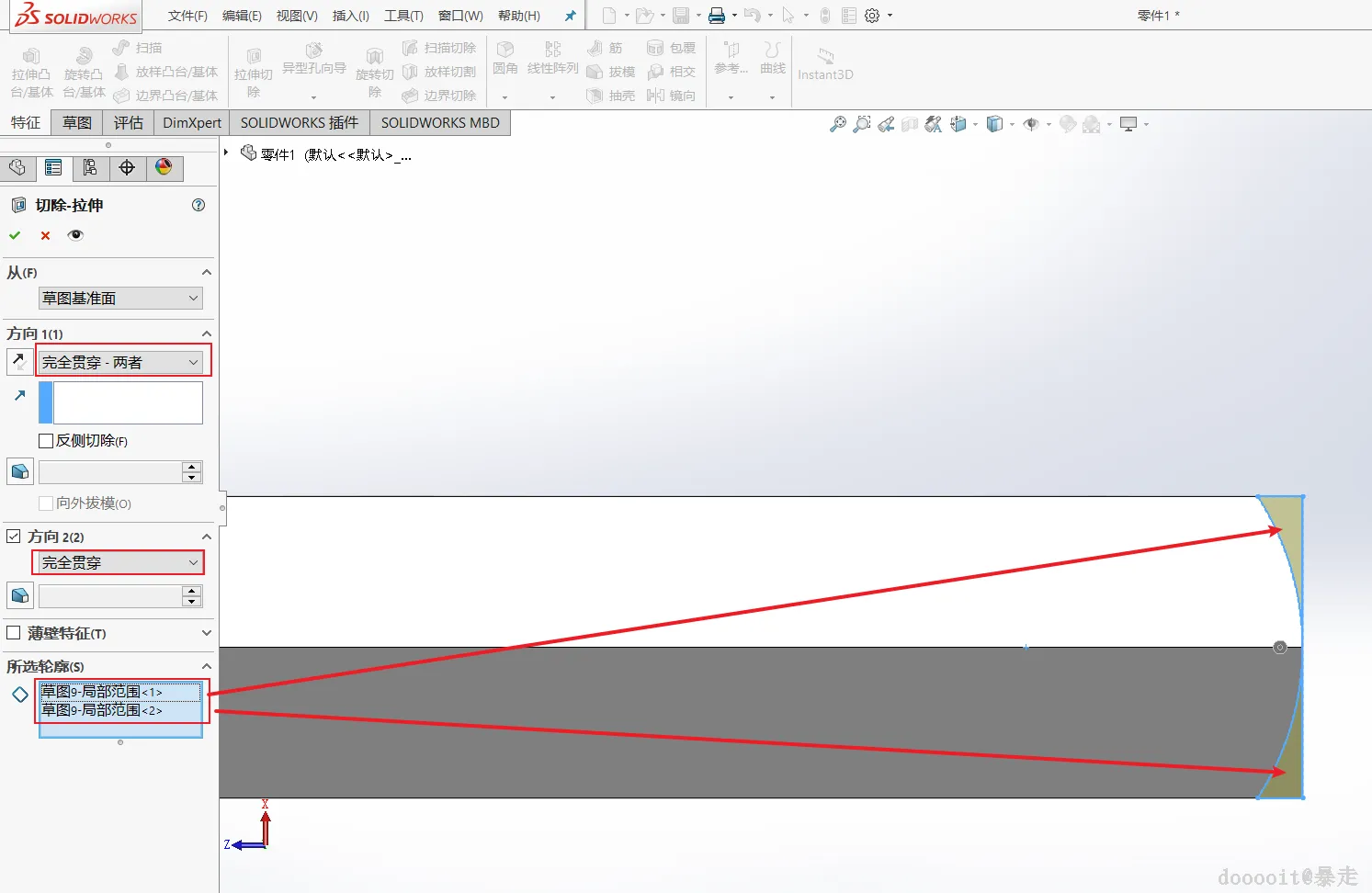

  1. 点击菜单栏中的【插入】→【切除】→【拉伸】,或点击特征工具栏中的【拉伸切除】按钮。
  2. 在【切除 - 拉伸】属性管理器中,设置【方向 1】为【完全贯穿 - 两者】。
  3. 选中两边的轮廓,点击绿色对勾退出。
11

倒圆角

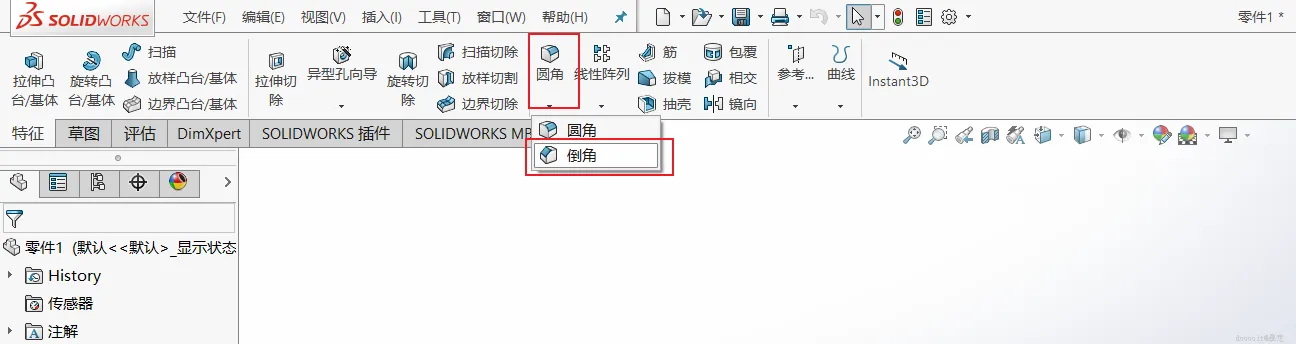

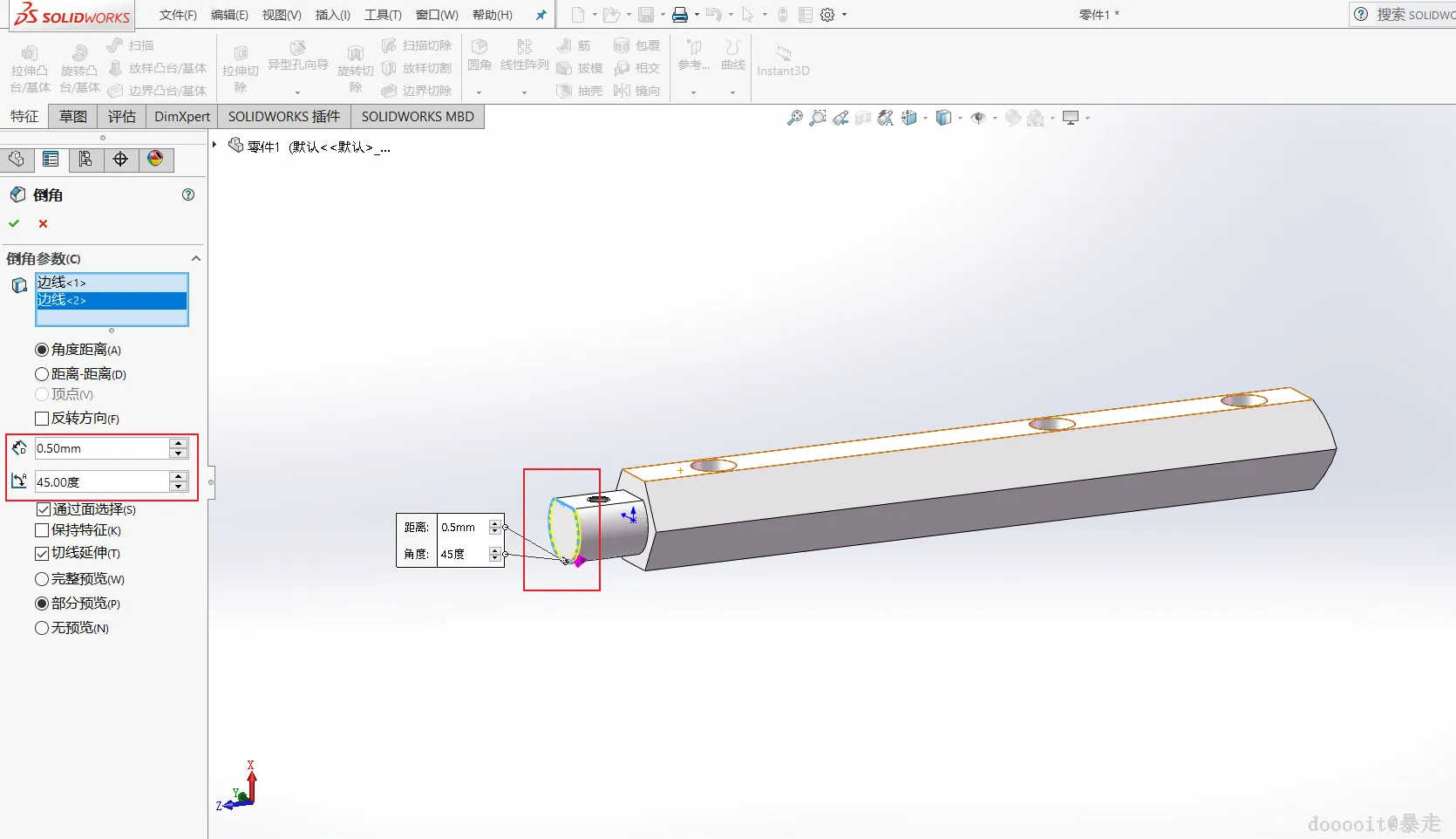

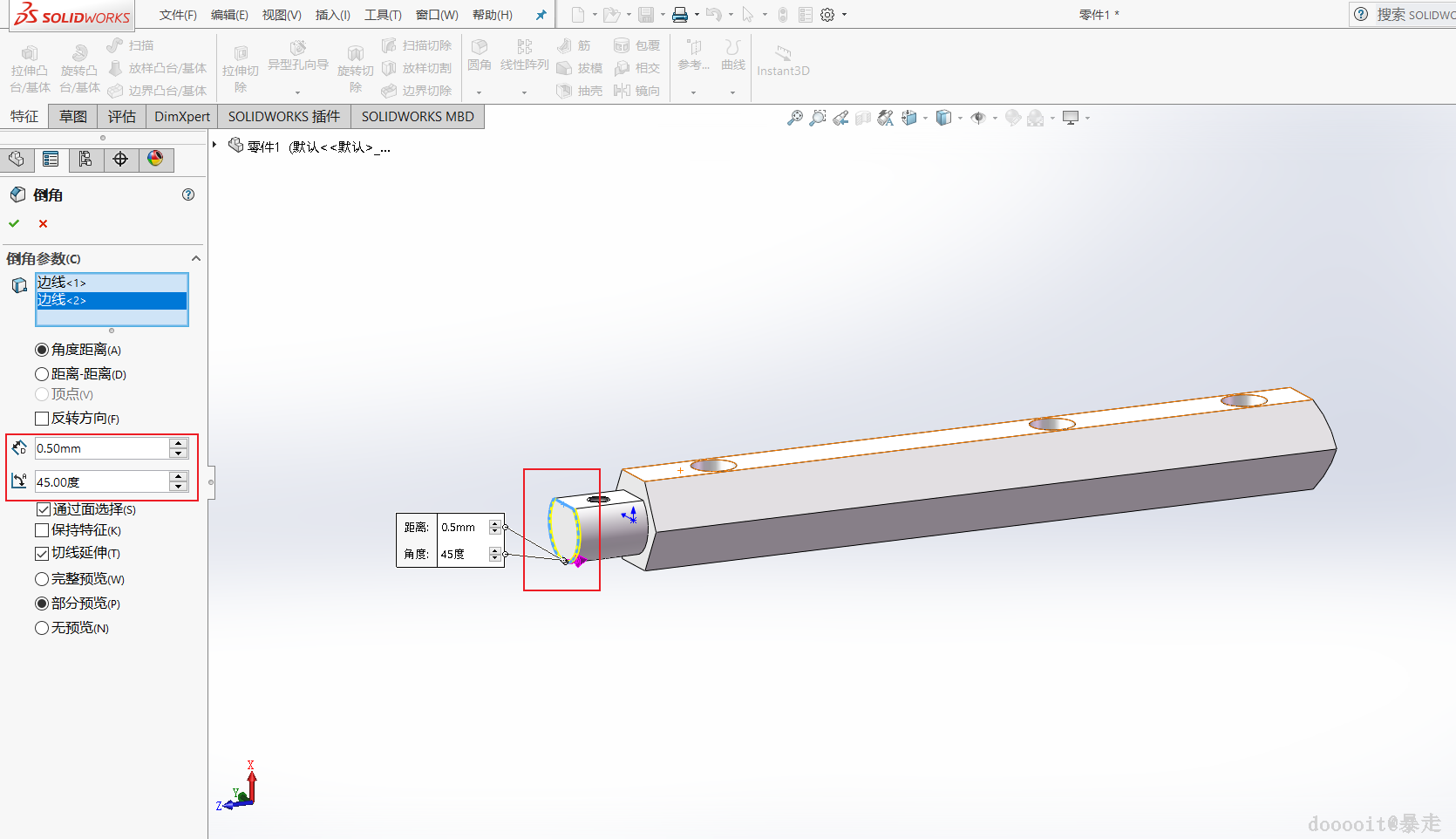

  1. 在特征工具栏中找到【圆角】按钮,点击下拉菜单中的【倒角】。
  2. 选中头部的边线。
  3. 在【倒角】属性管理器中,设置角度为 45 度,深度为 0.5mm,点击【确定】按钮。
