狙击步枪-连接块
木易
原创
发布时间: 2025-06-09 22:59:57
|
0
0
0
0
Arduino
连接块
狙击枪步枪
SolidWorks

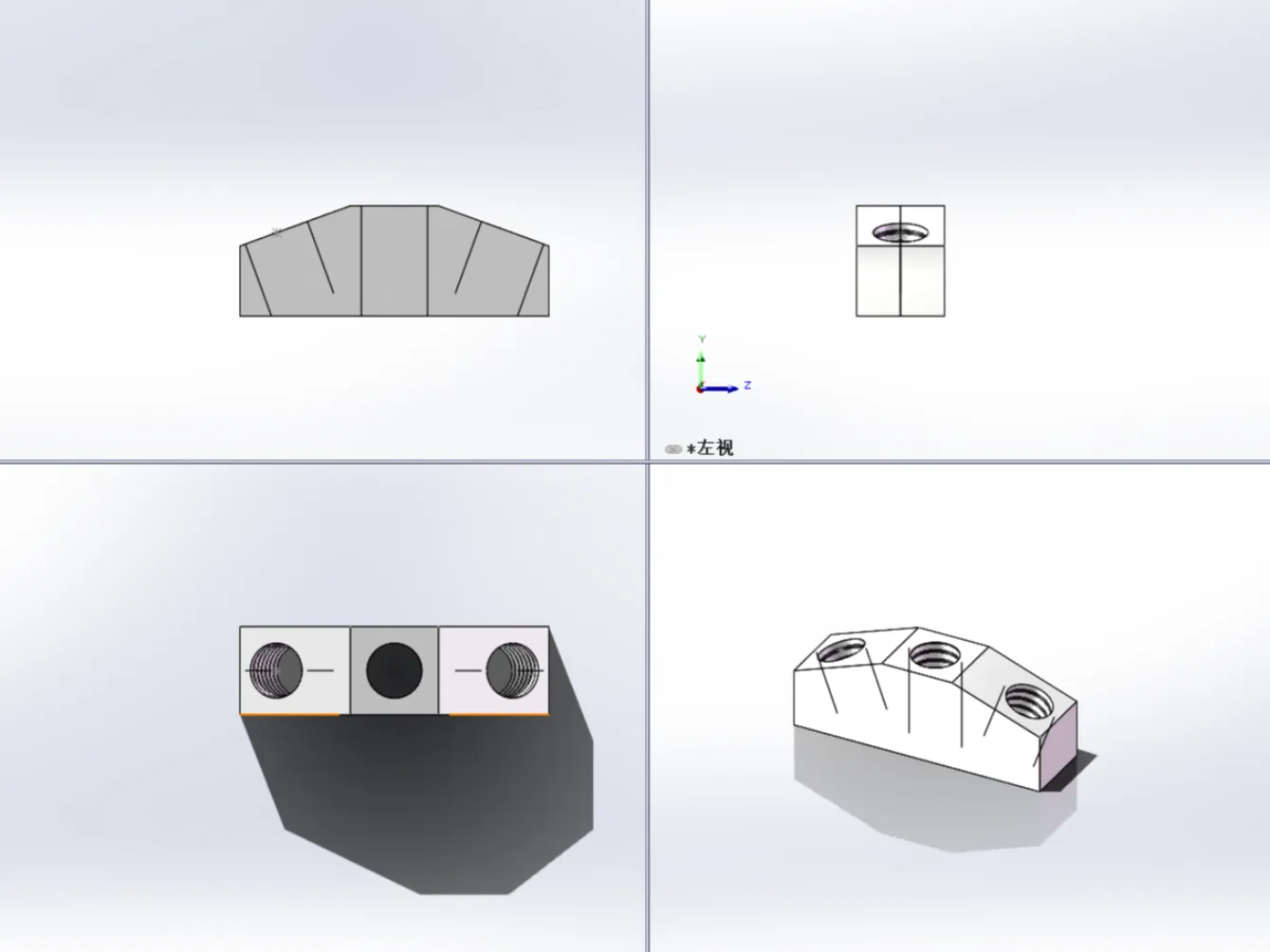

本文展示如何用SolidWorks设计狙击步枪的连接块，包括设计步骤和实用技巧，适合新手和爱好者阅读。
1
创建零件文件
1
2

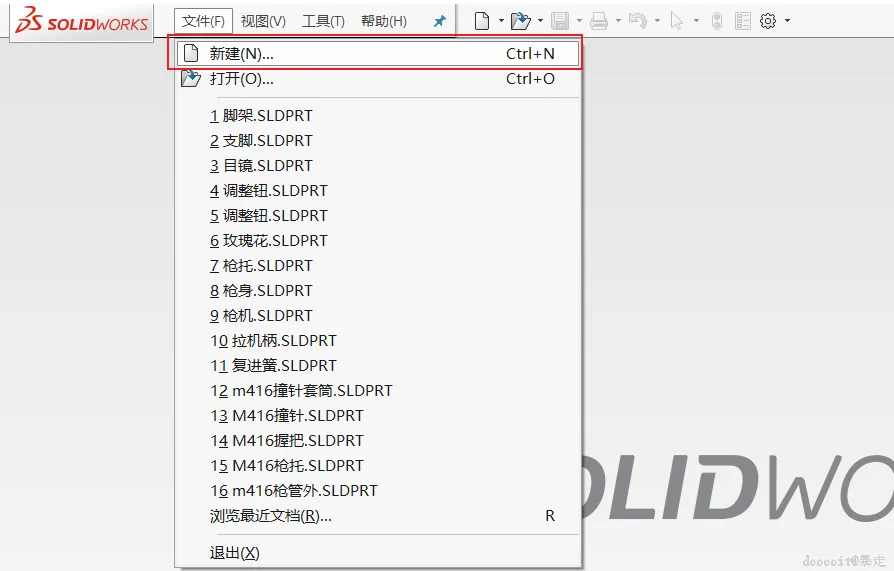

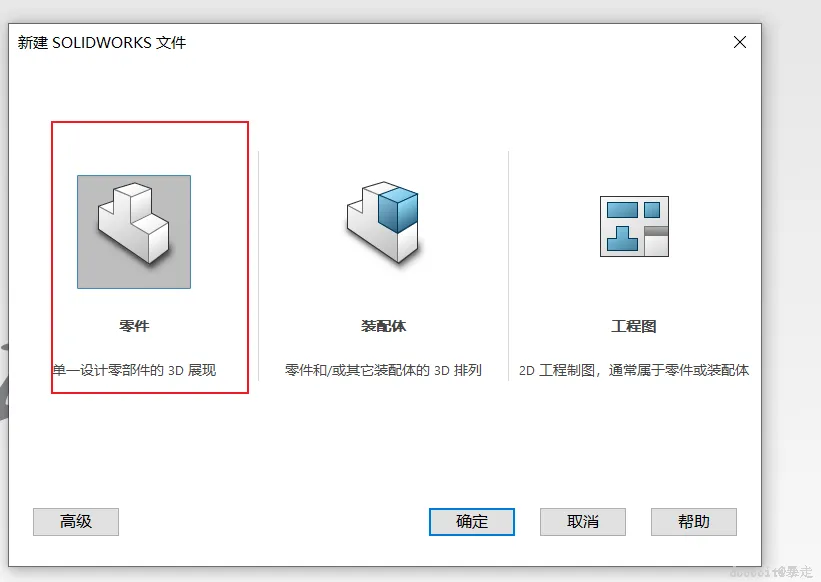

启动 SolidWorks 软件，点击菜单栏【文件】→【新建】（或按快捷键 Ctrl+N）。
在弹出的【新建 SolidWorks 文件】对话框中，双击【零件】图标，完成零件文件创建。
2
绘制基础轮廓
1
2
3
4

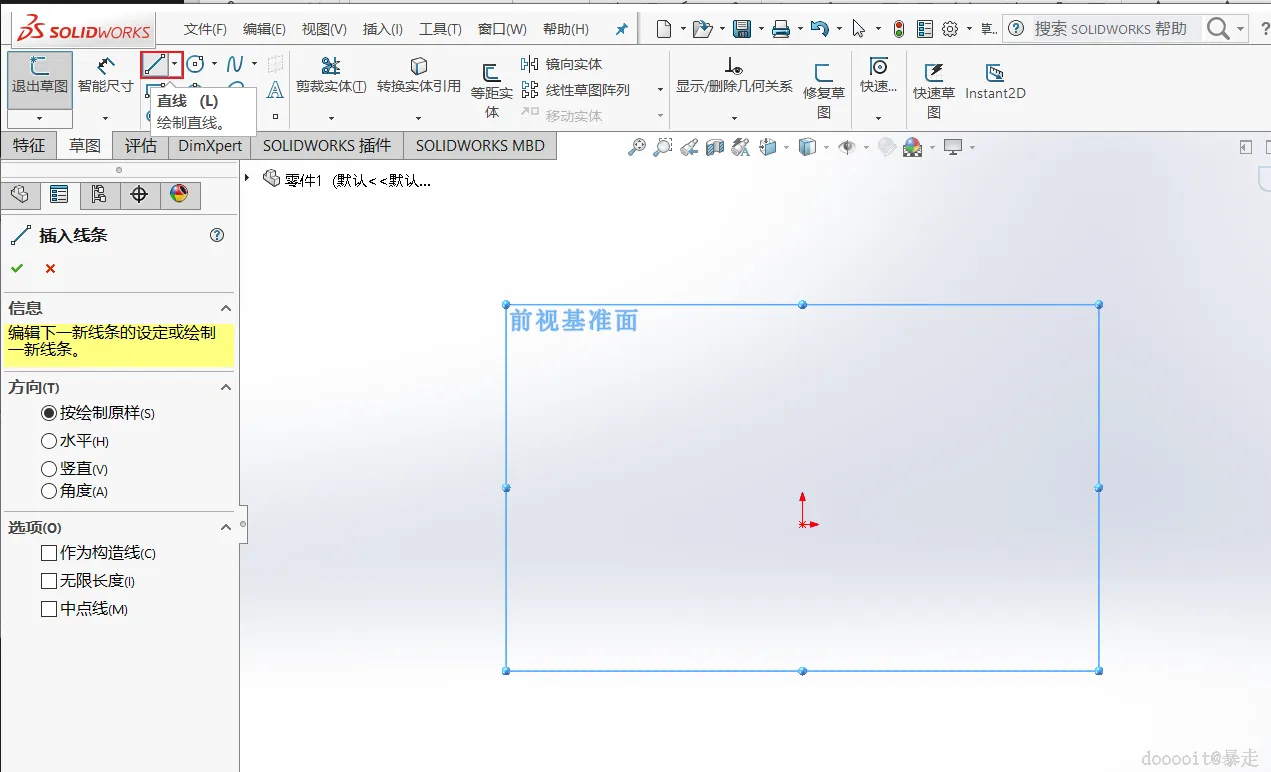

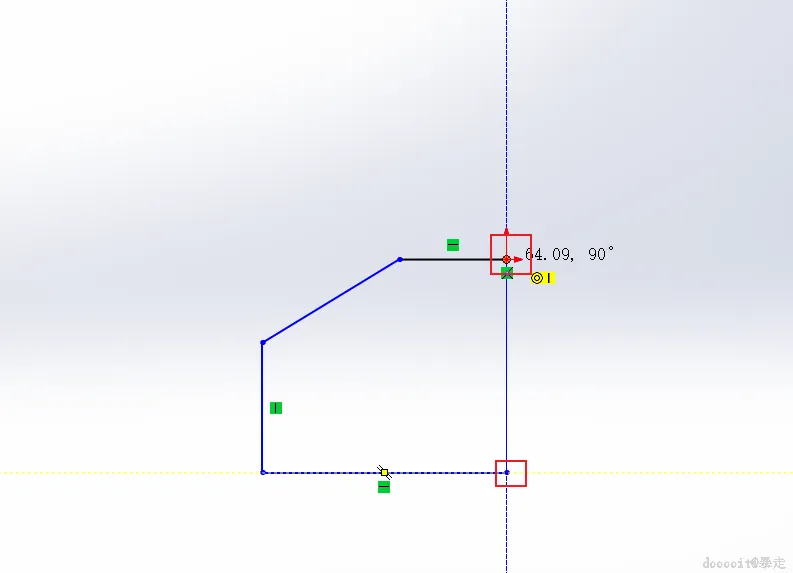

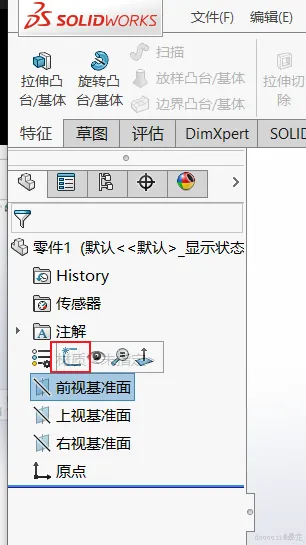

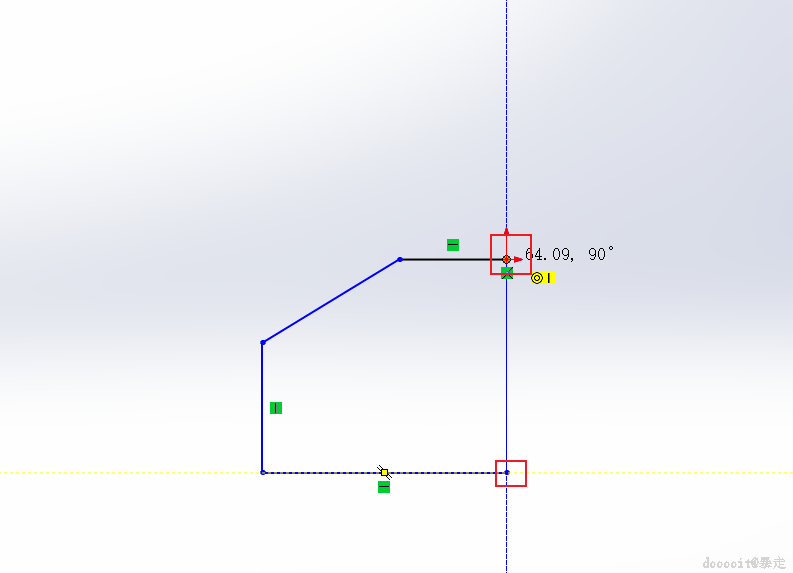

选择【前视基准面】作为草图平面，点击【草图绘制】按钮进入草图环境。

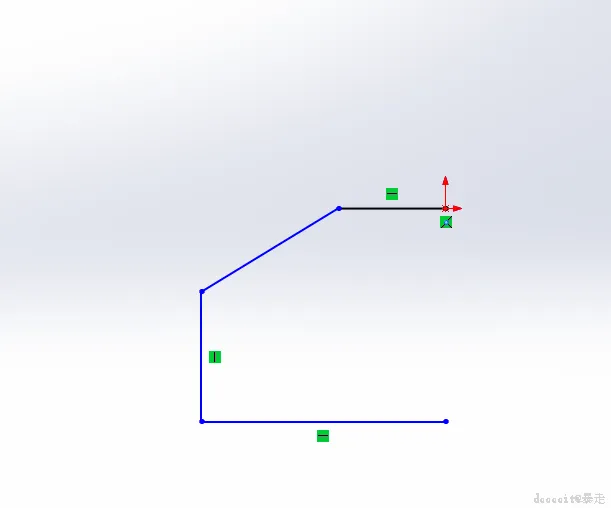

点击【直线】工具（或按快捷键 L），从坐标原点开始绘制轮廓线条。
确保线条闭合形成完整图形，可通过【智能尺寸】工具检查轮廓尺寸。
3
镜像轮廓处理
1
2
3
4

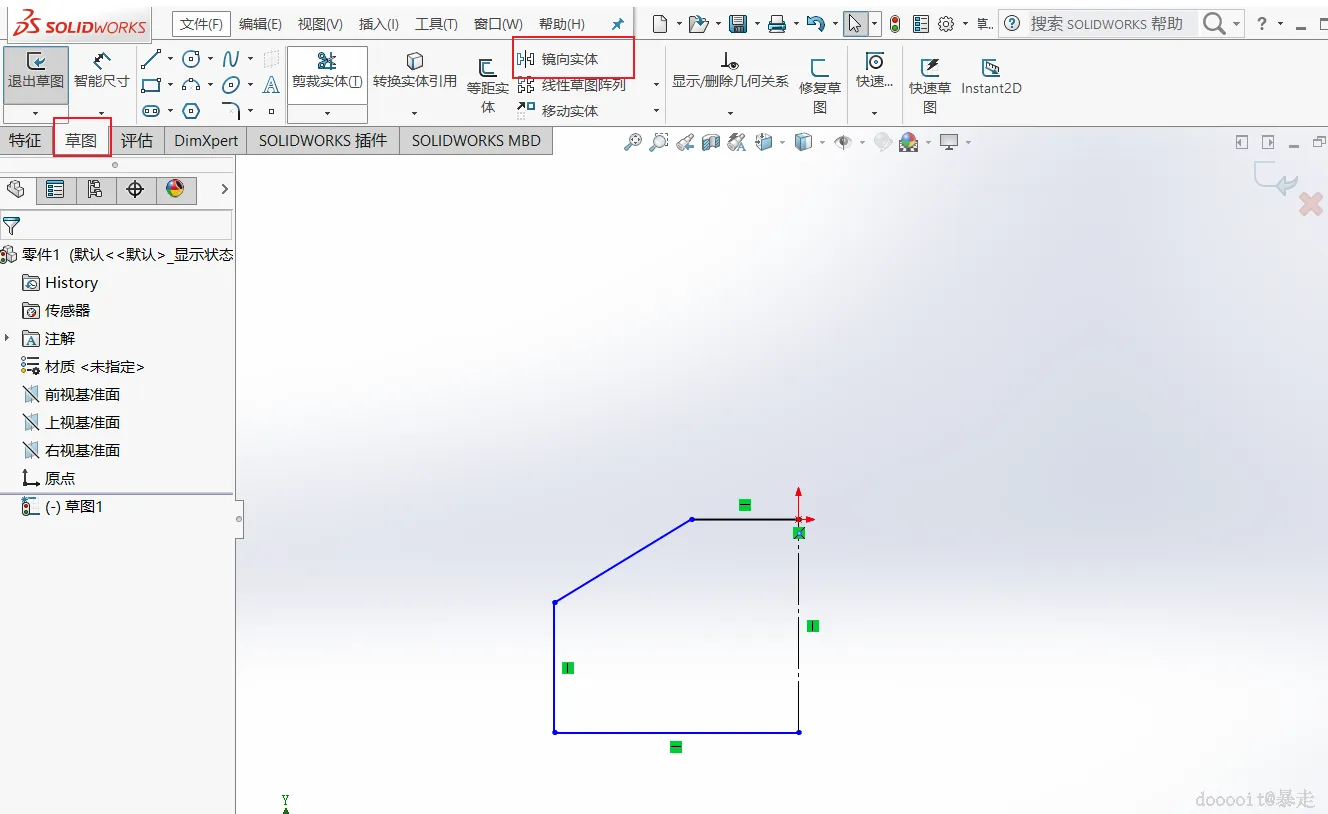

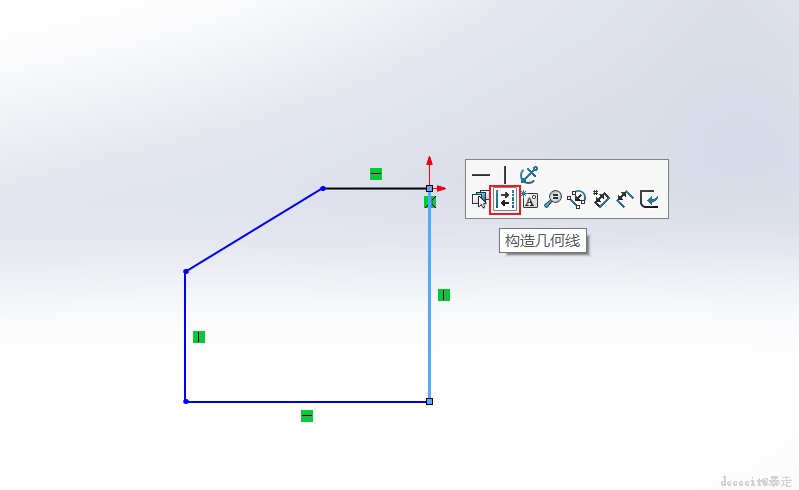

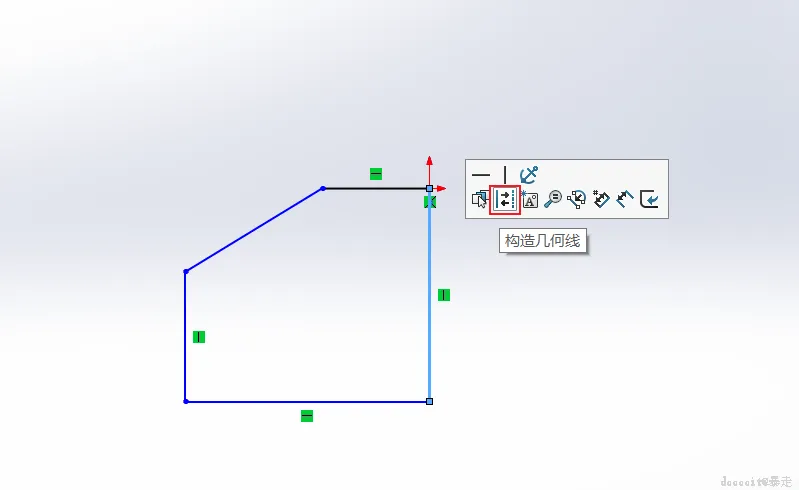

将轮廓中的中心线转换为构造线（选中线条后右键选择【作为构造线】）。

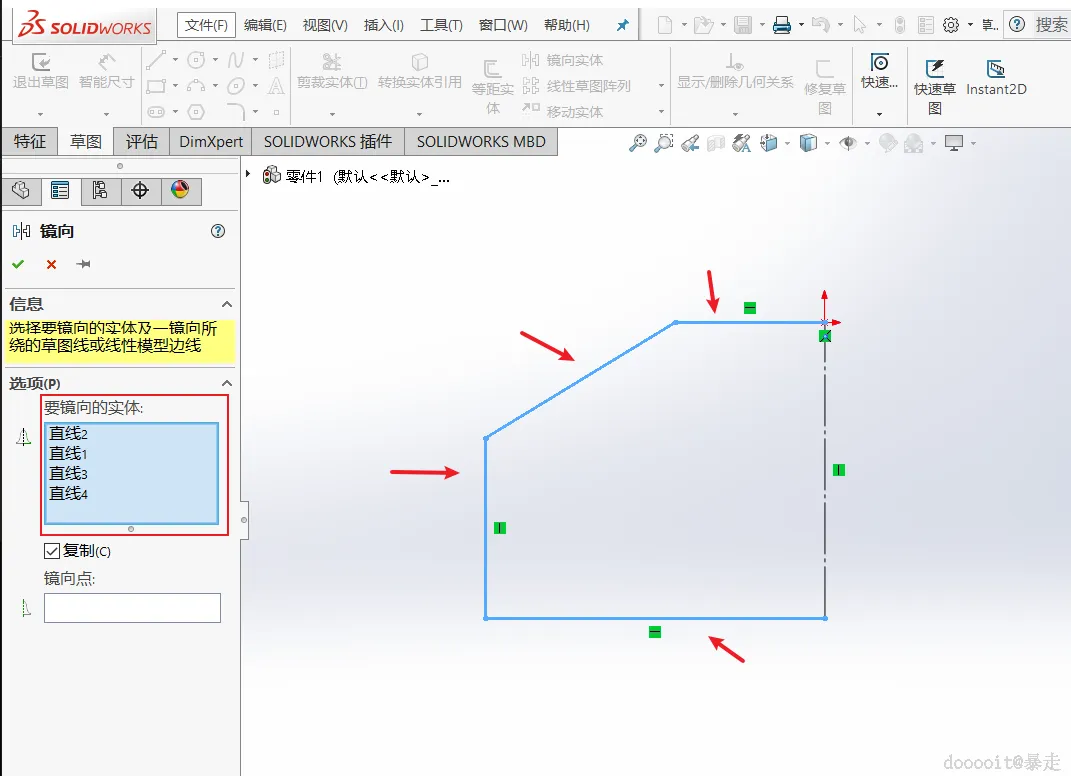

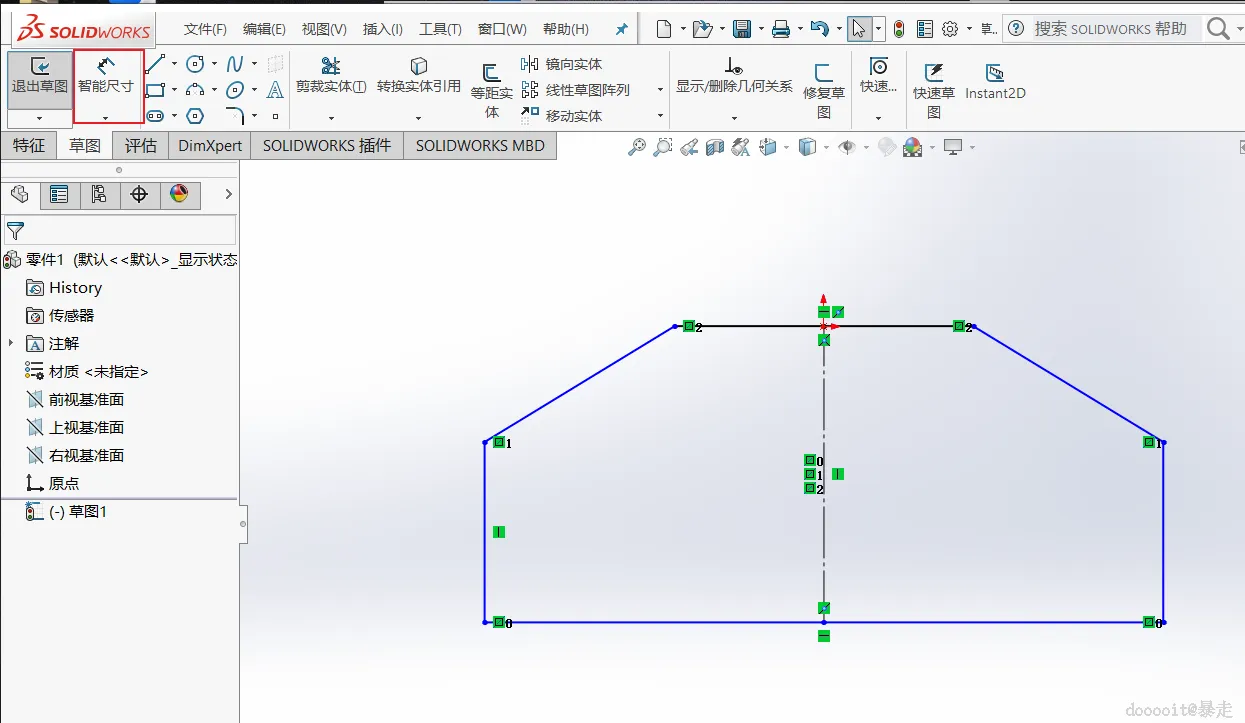

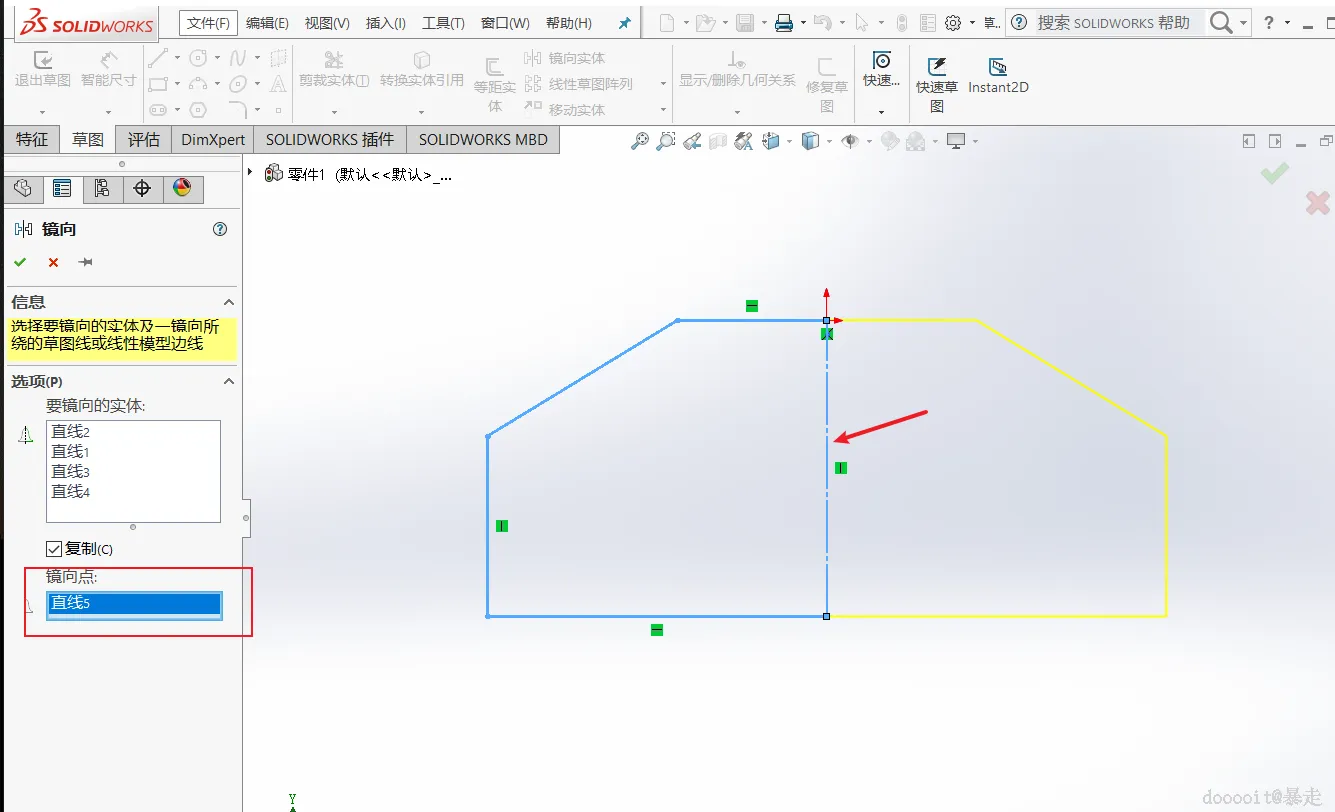

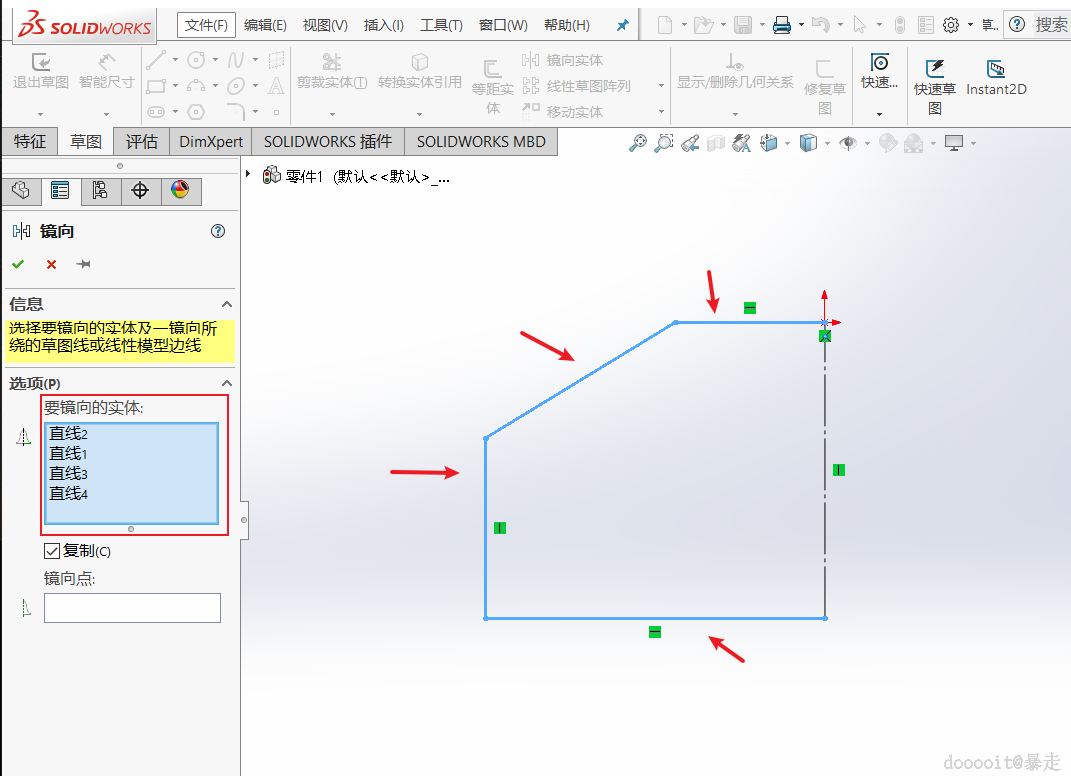

点击【镜像实体】工具，框选需要镜像的轮廓线条。
选择构造线作为镜像轴，点击属性管理器左上角的绿色√按钮完成镜像。
4
精确标注尺寸
1
2
3
4
5
6

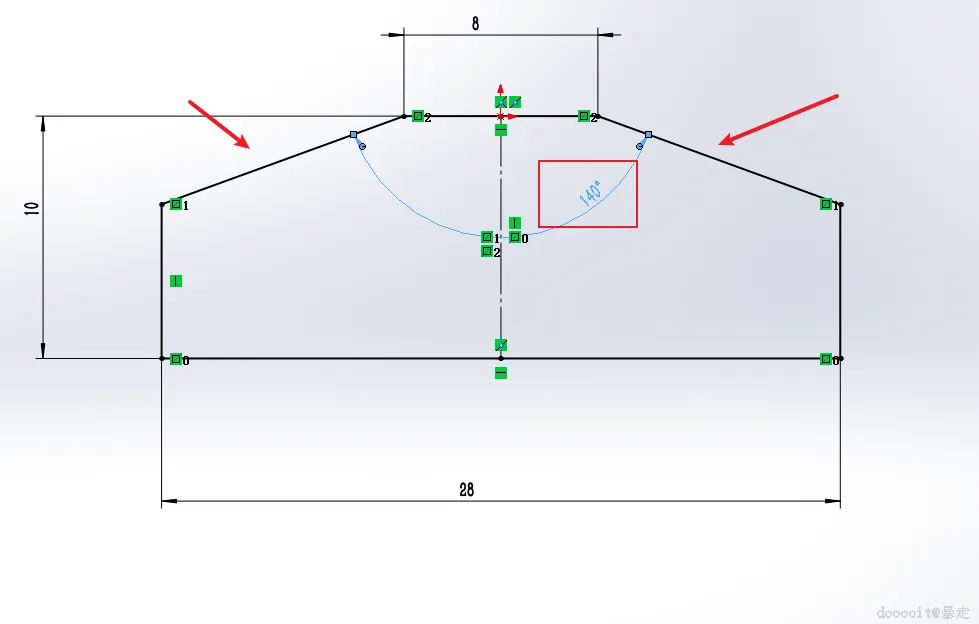

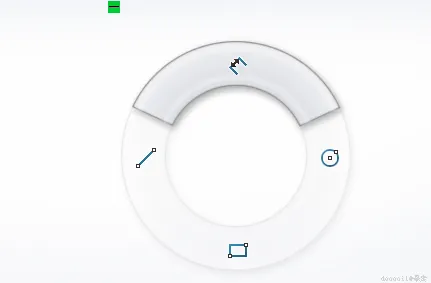

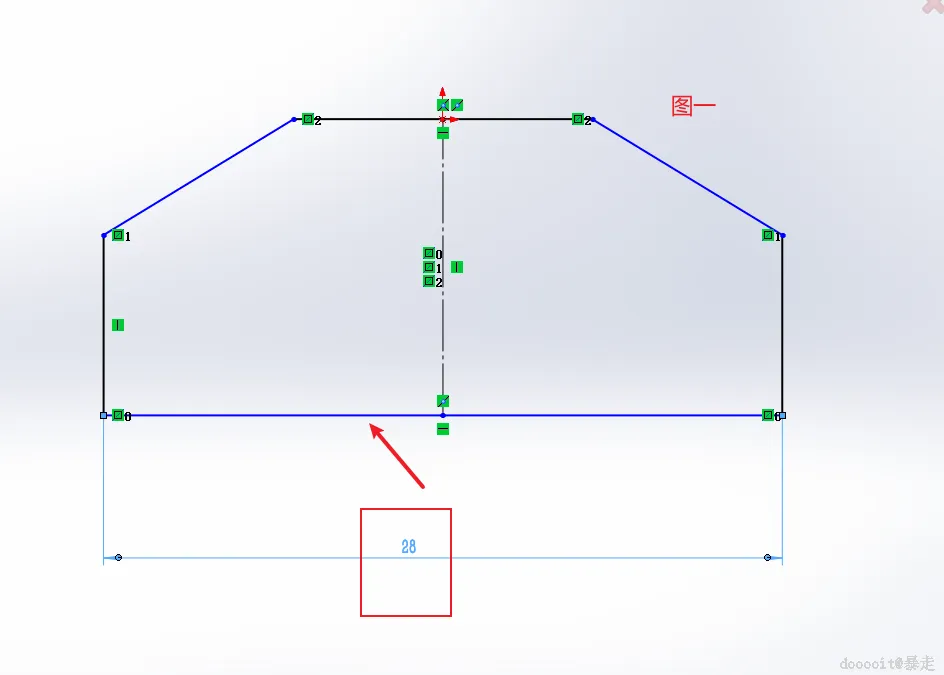

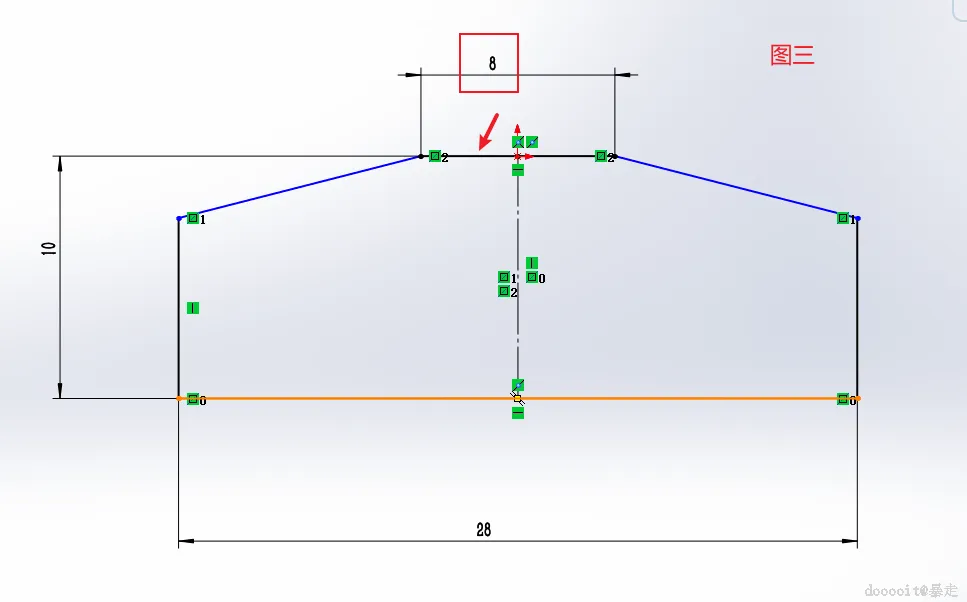

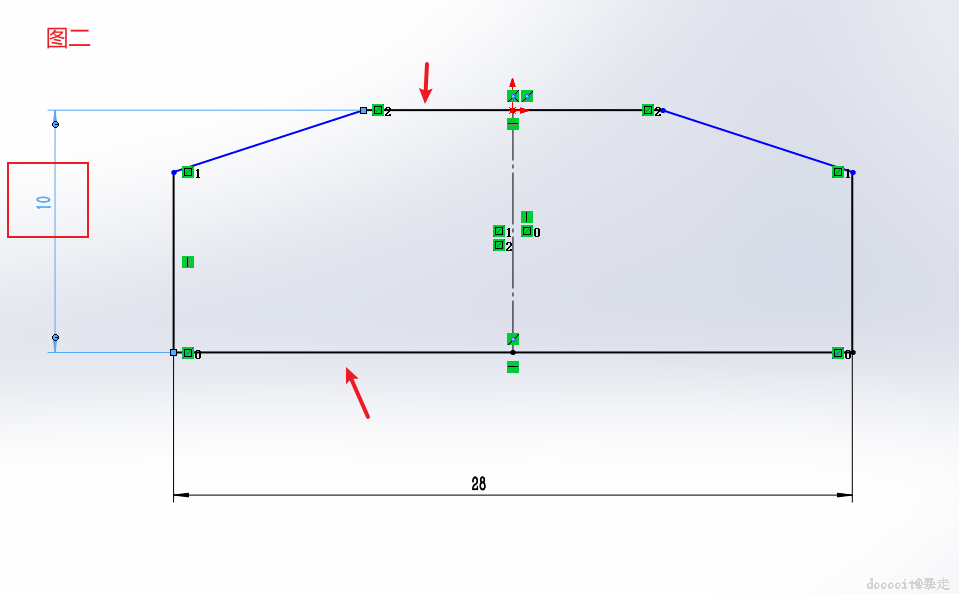

点击【智能尺寸】工具（或按住鼠标右键上滑快速调用）。

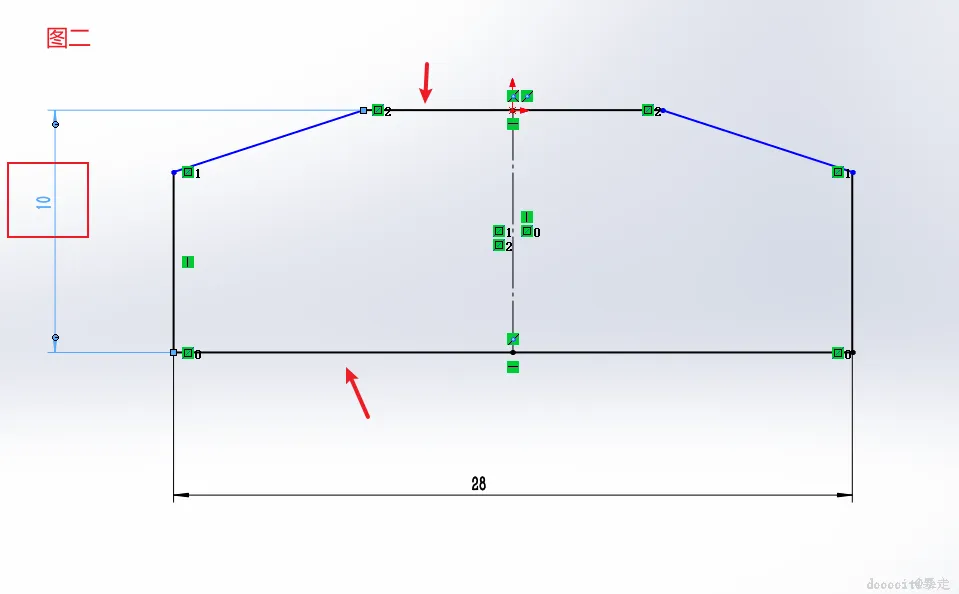

按以下要求标注轮廓尺寸：
底部长度标注为 28mm。
图形高度标注为 10mm。
头部宽度标注为 8mm。
两线条夹角标注为 140°。
标注完成后点击【退出草图】按钮。
5
拉伸生成实体
1
2
3

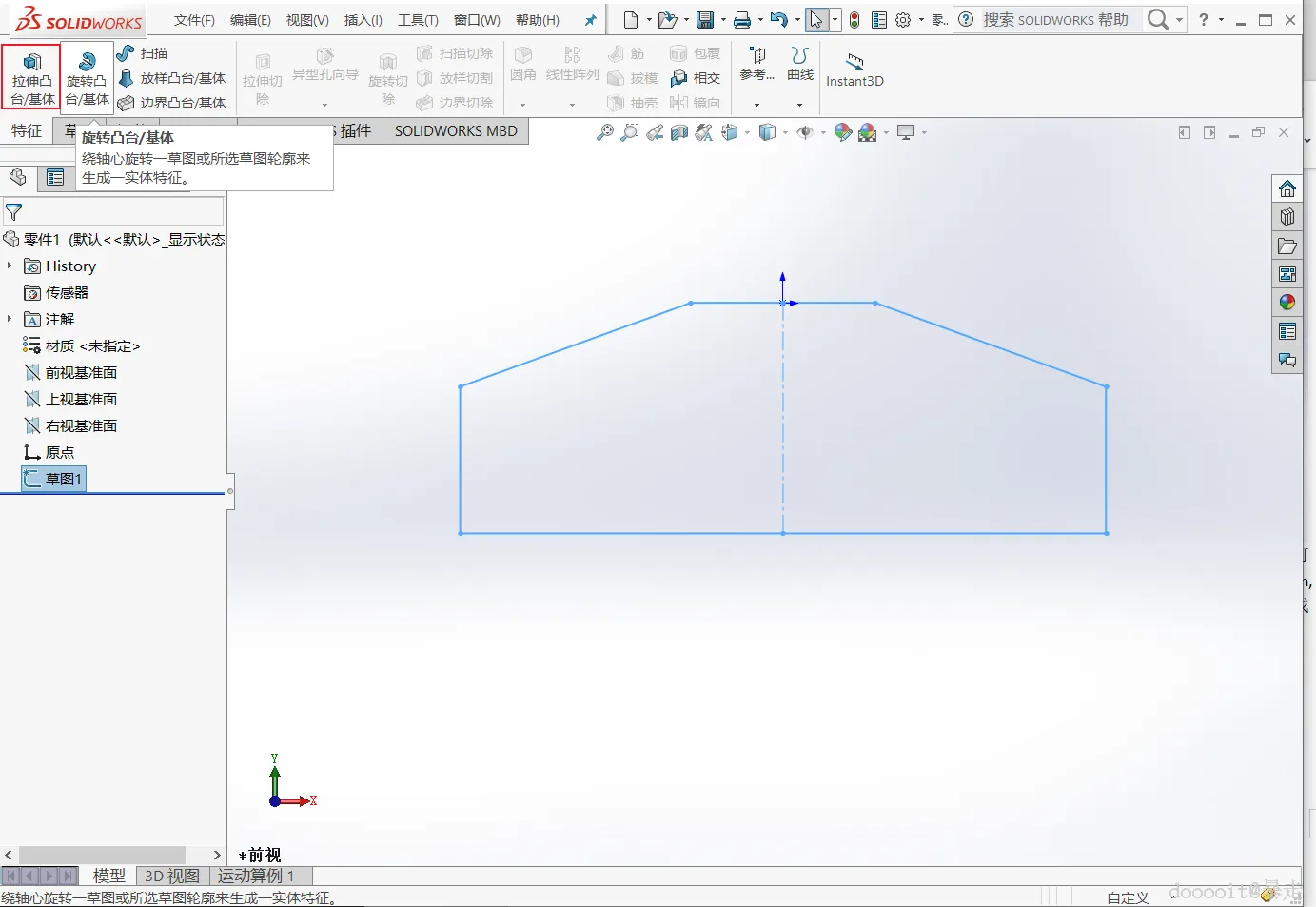

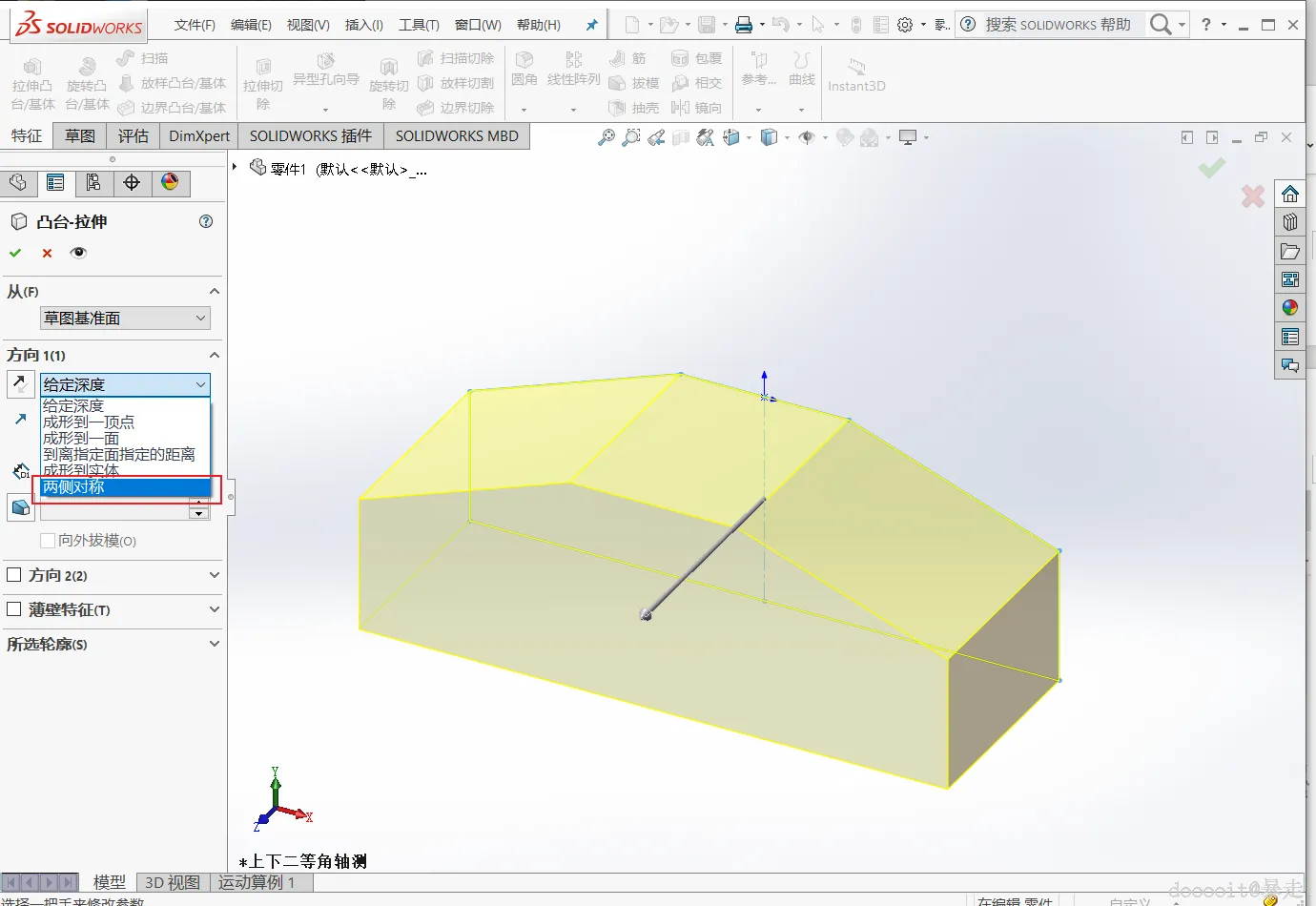

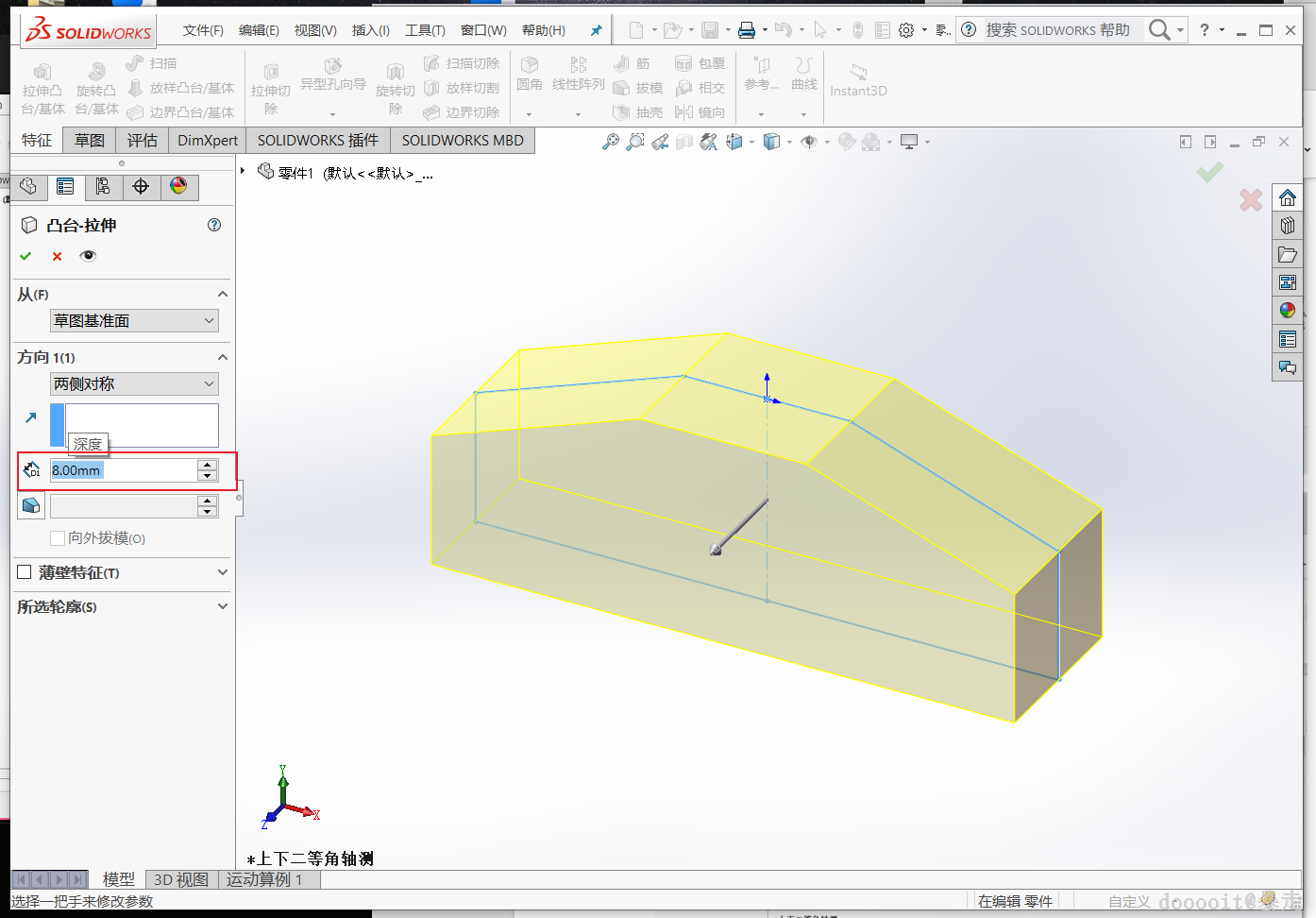

点击【特征】工具栏中的【拉伸凸台 / 基体】按钮。

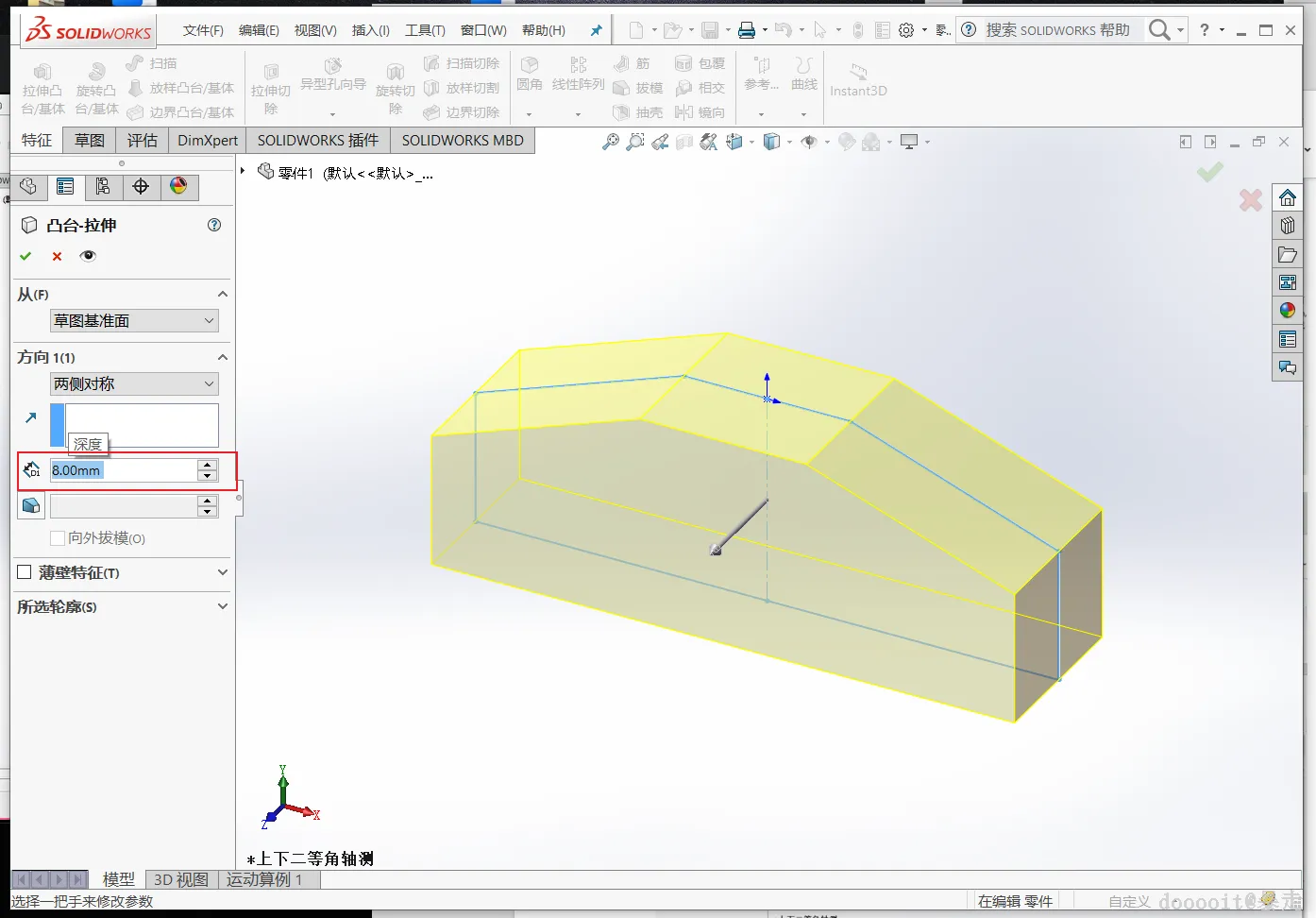

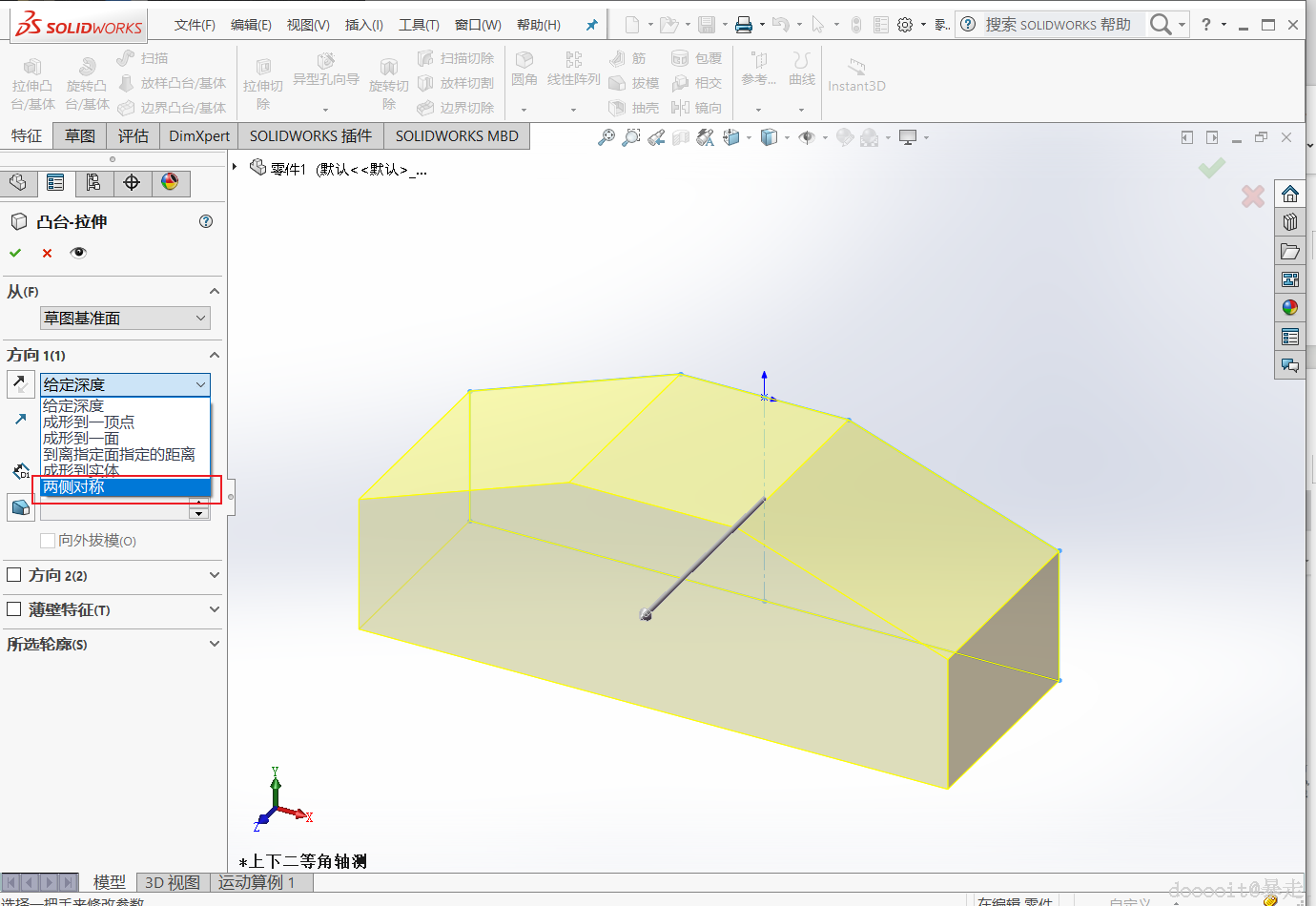

在属性管理器中设置【方向 1】为 “两侧对称”，【深度】为 8mm。
确认参数无误后点击绿色√按钮，生成连接块基础实体。
6
异型孔设置
1
2
3
4
5

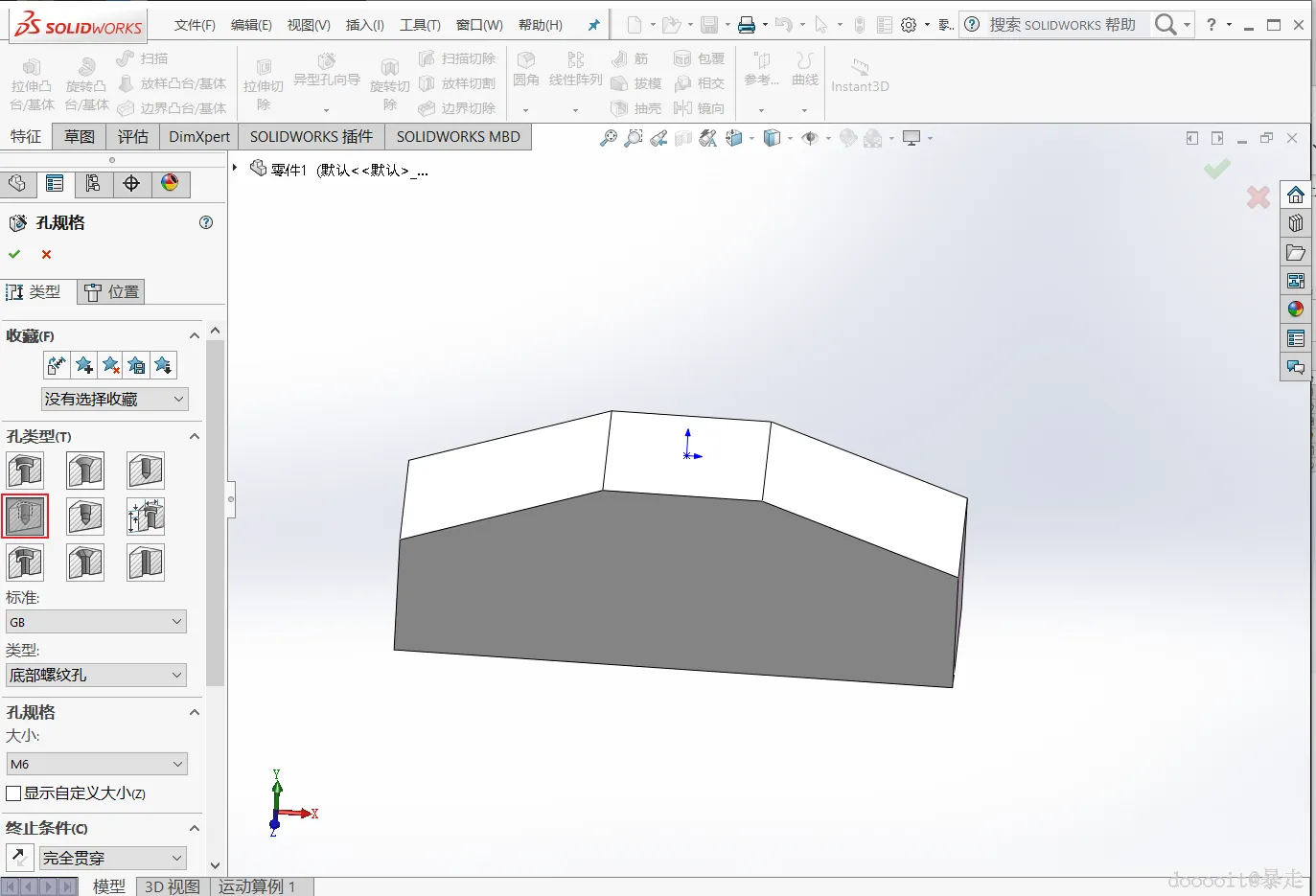

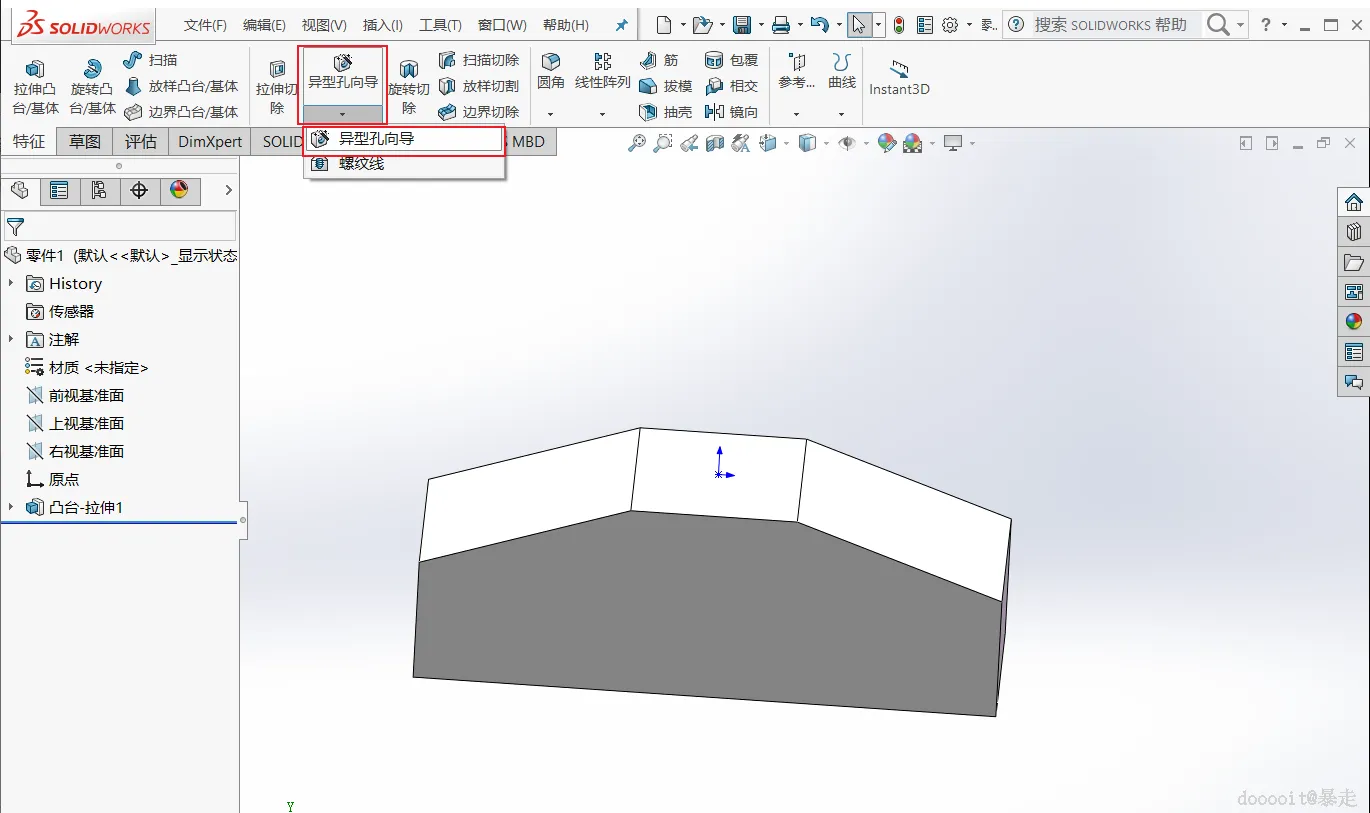

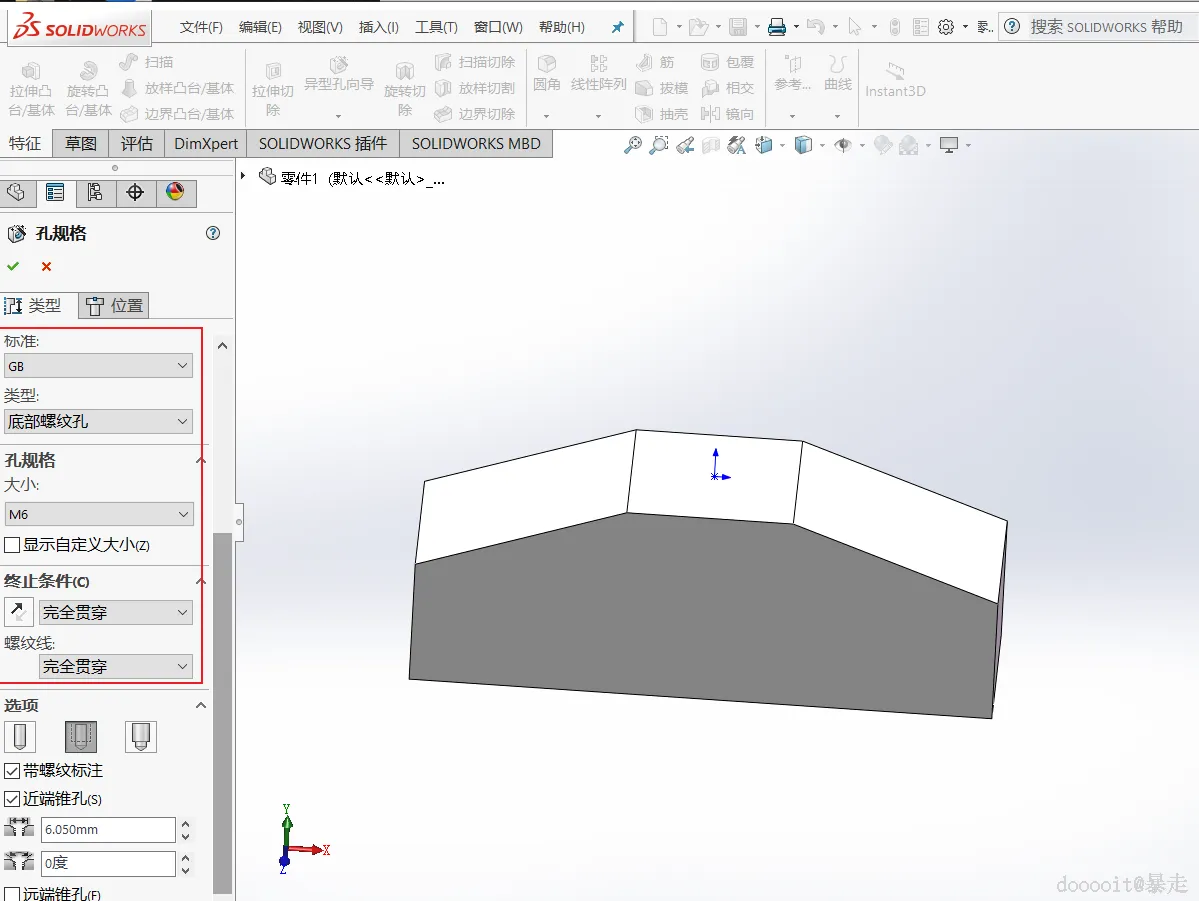

点击【特征】工具栏中的【异型孔向导】按钮。
在【孔规格】属性管理器中进行以下设置：
【标准】选择 “GB”。
【类型】选择 “底部螺纹孔”。
【大小】选择 “M6”。
【终止条件】选择 “完全贯穿”。

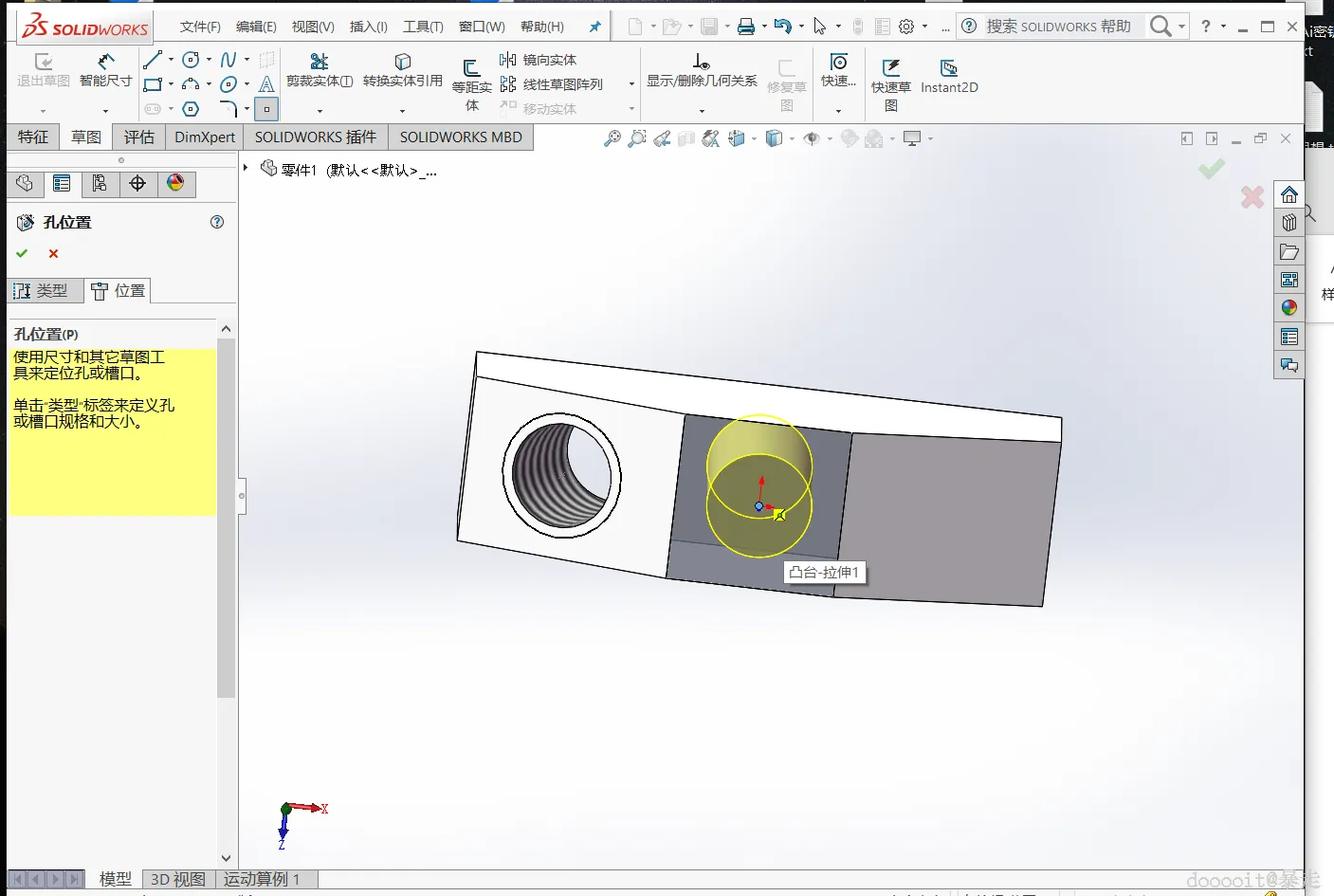

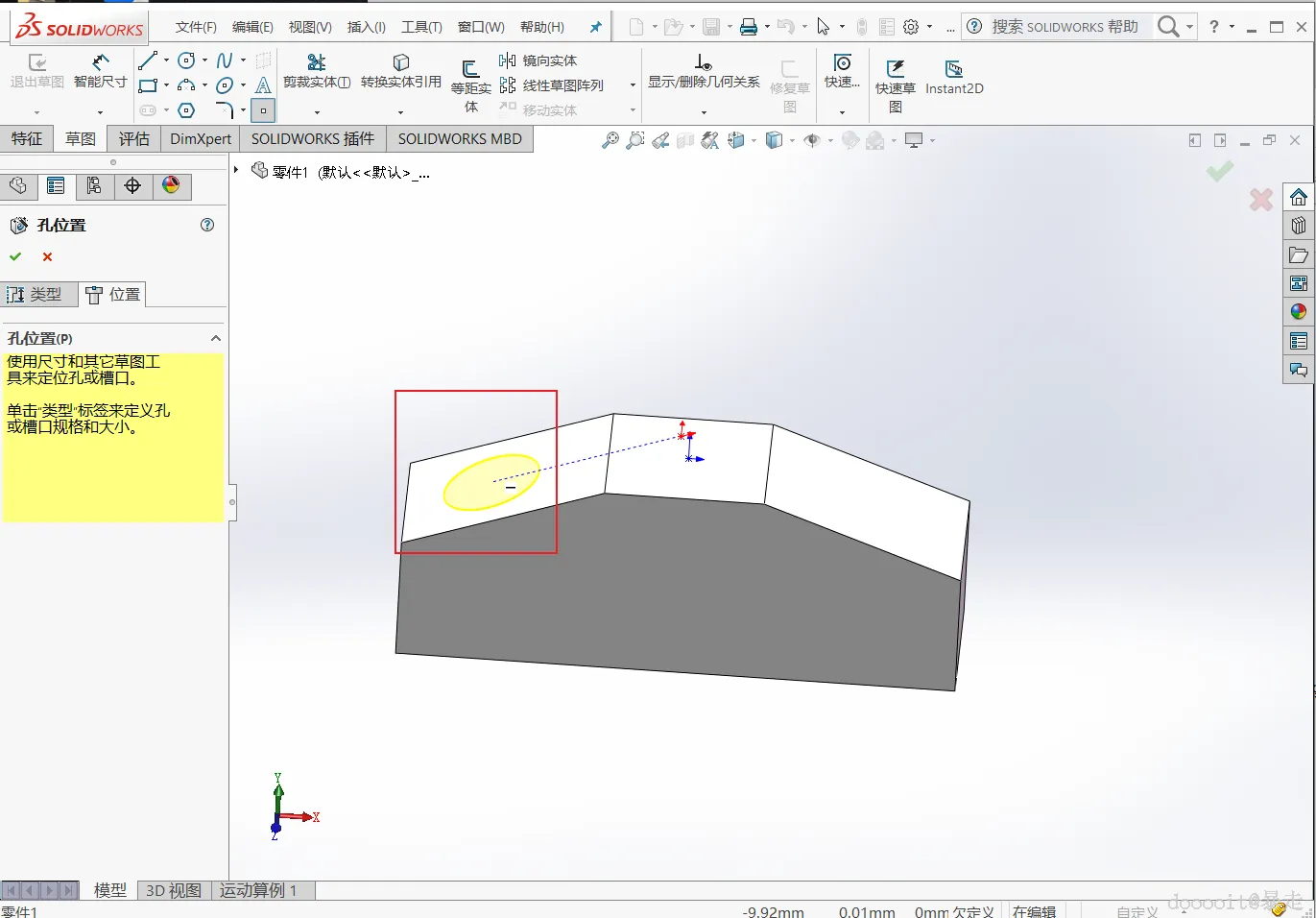

切换至【位置】选项卡，点击需要生成孔的表面，通过尺寸定位孔的位置。
完成定位后点击绿色√按钮。
7
镜像异型孔
1
2
3
4
5
6

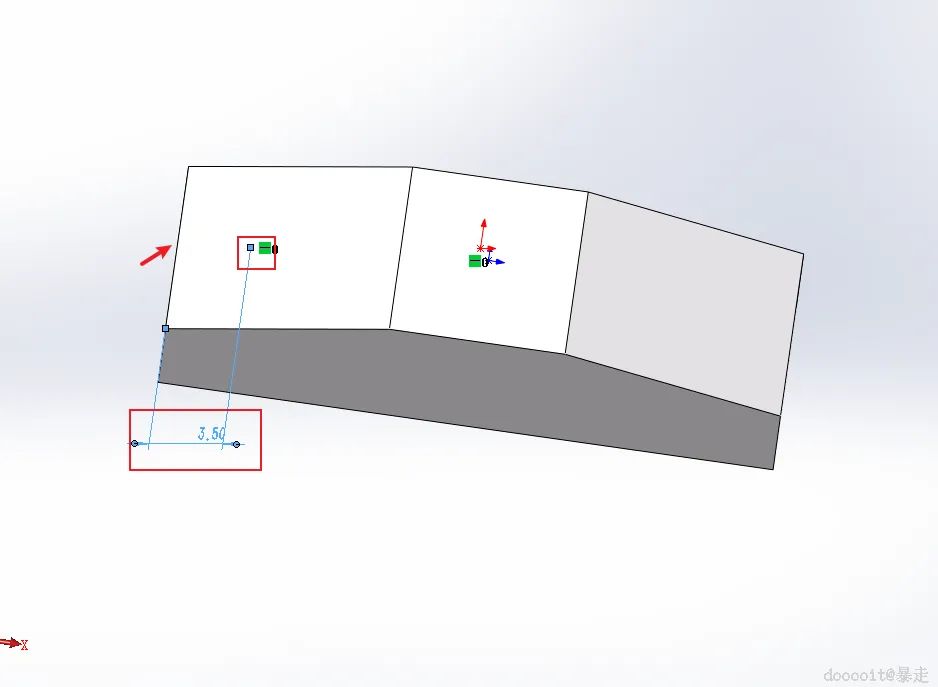

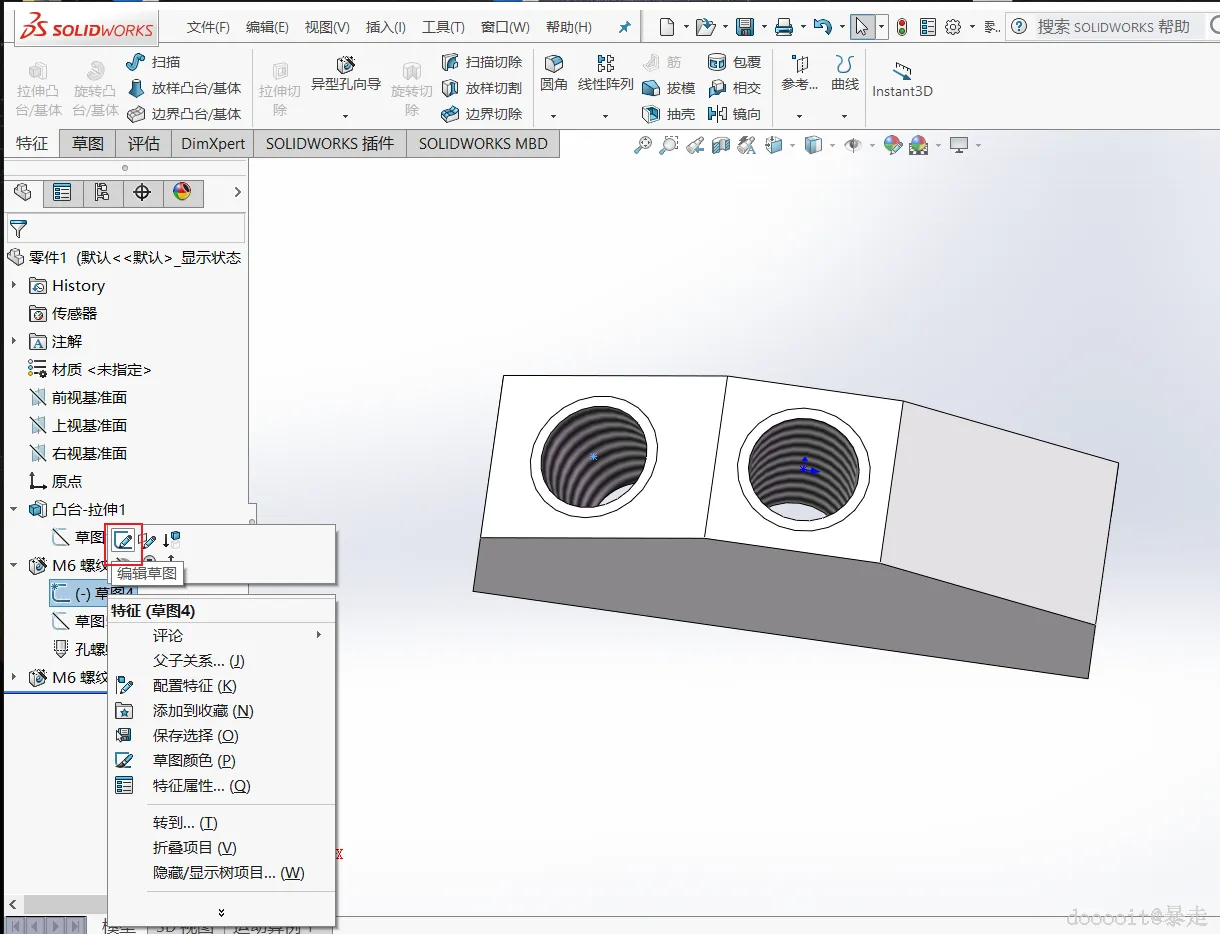

在特征树中右键点击已创建的 M6 螺纹孔，选择【编辑草图】。

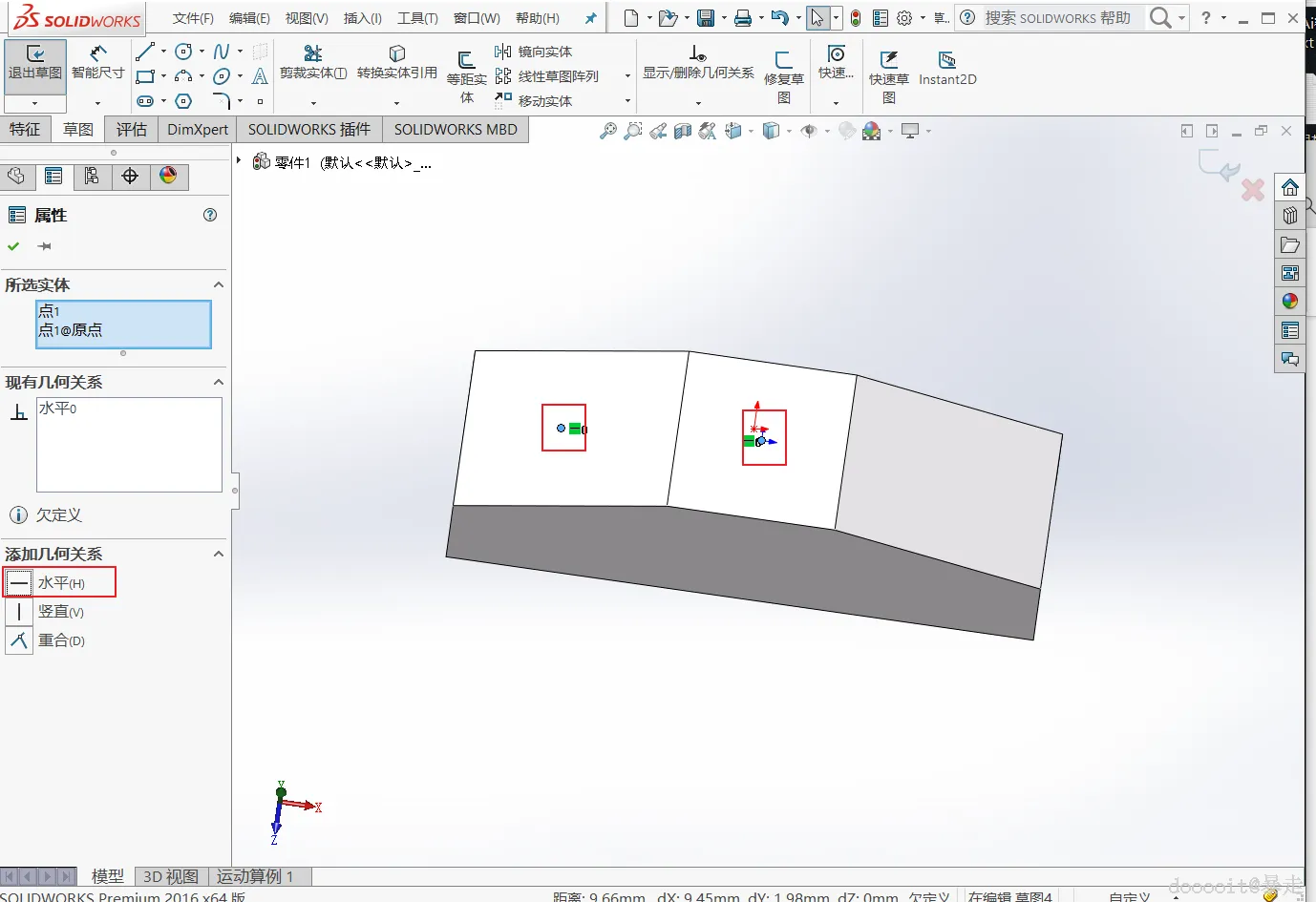

选中两个孔的中心点，添加 “水平” 几何关系。

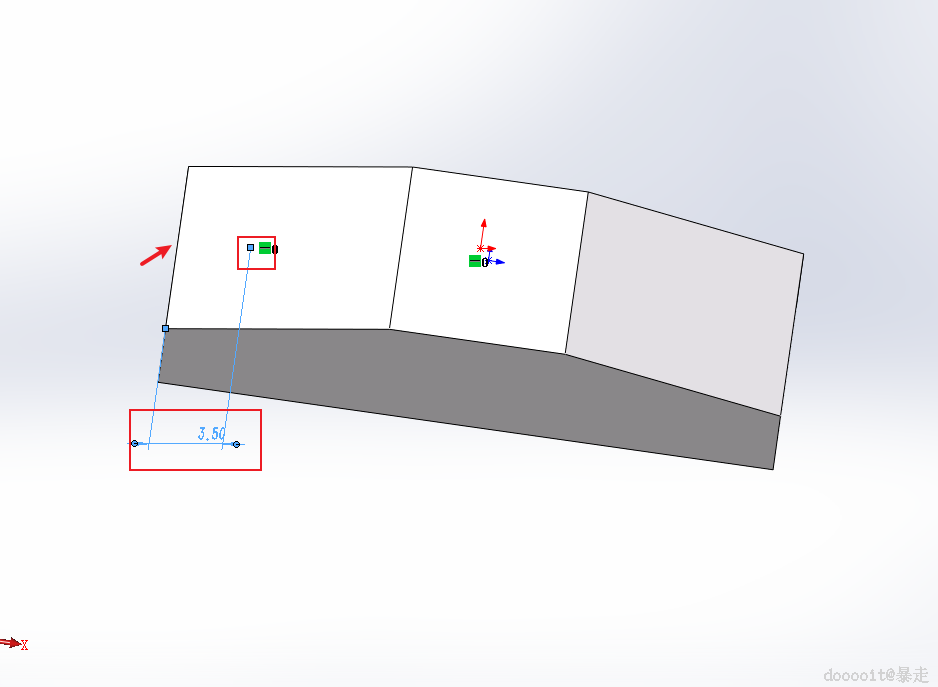

设置左侧孔中心点距边线距离为 3.5mm。

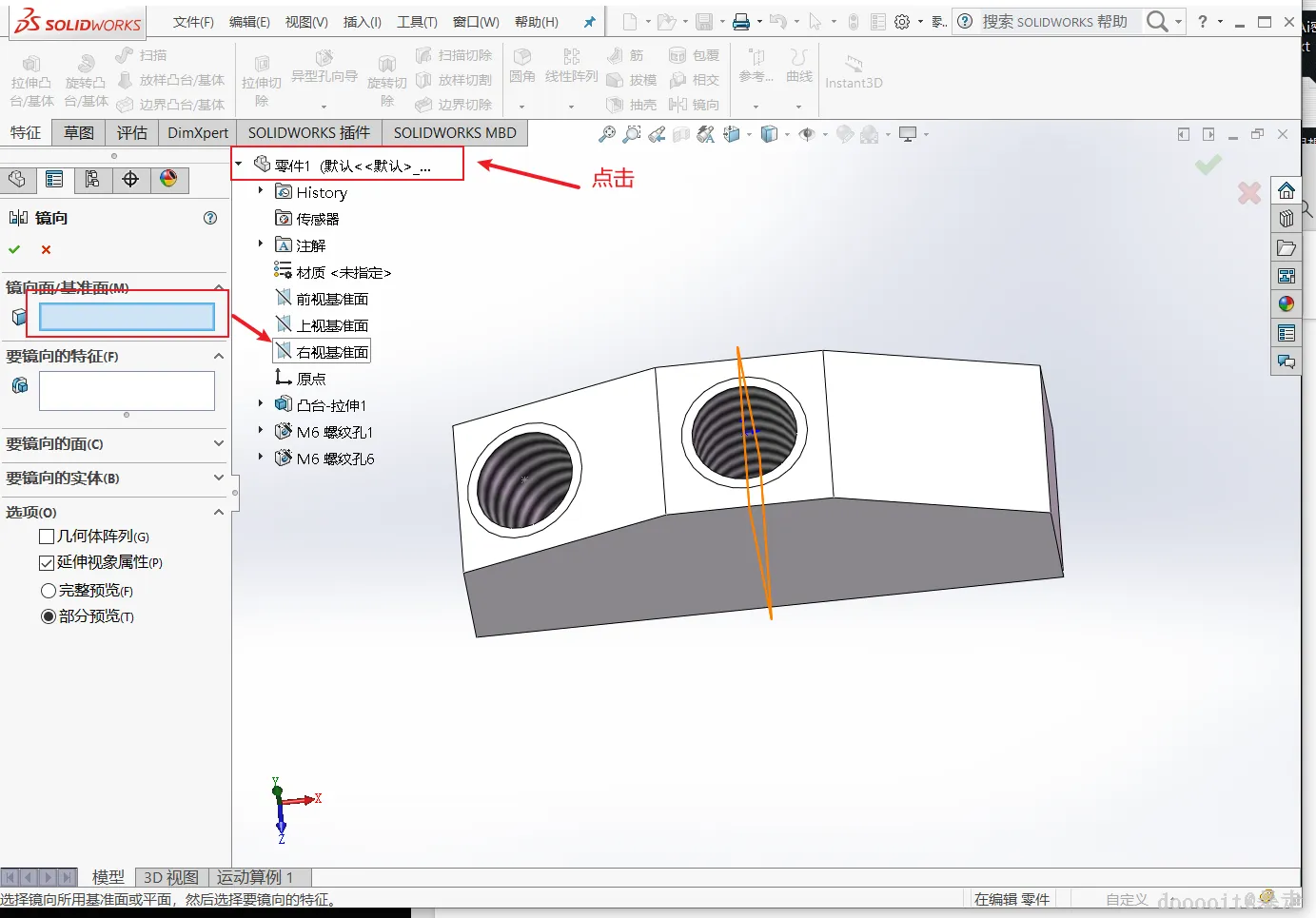

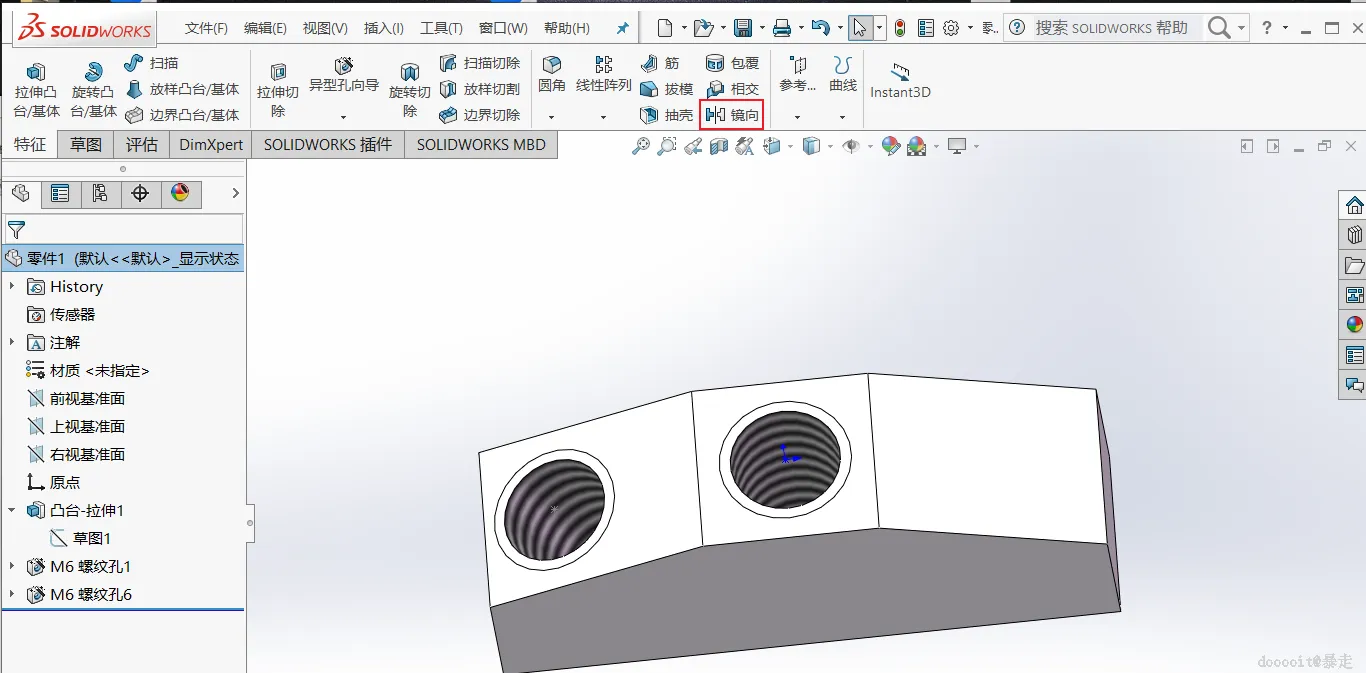

点击【特征】工具栏中的【镜像】按钮，选择【右视基准面】作为镜像平面。

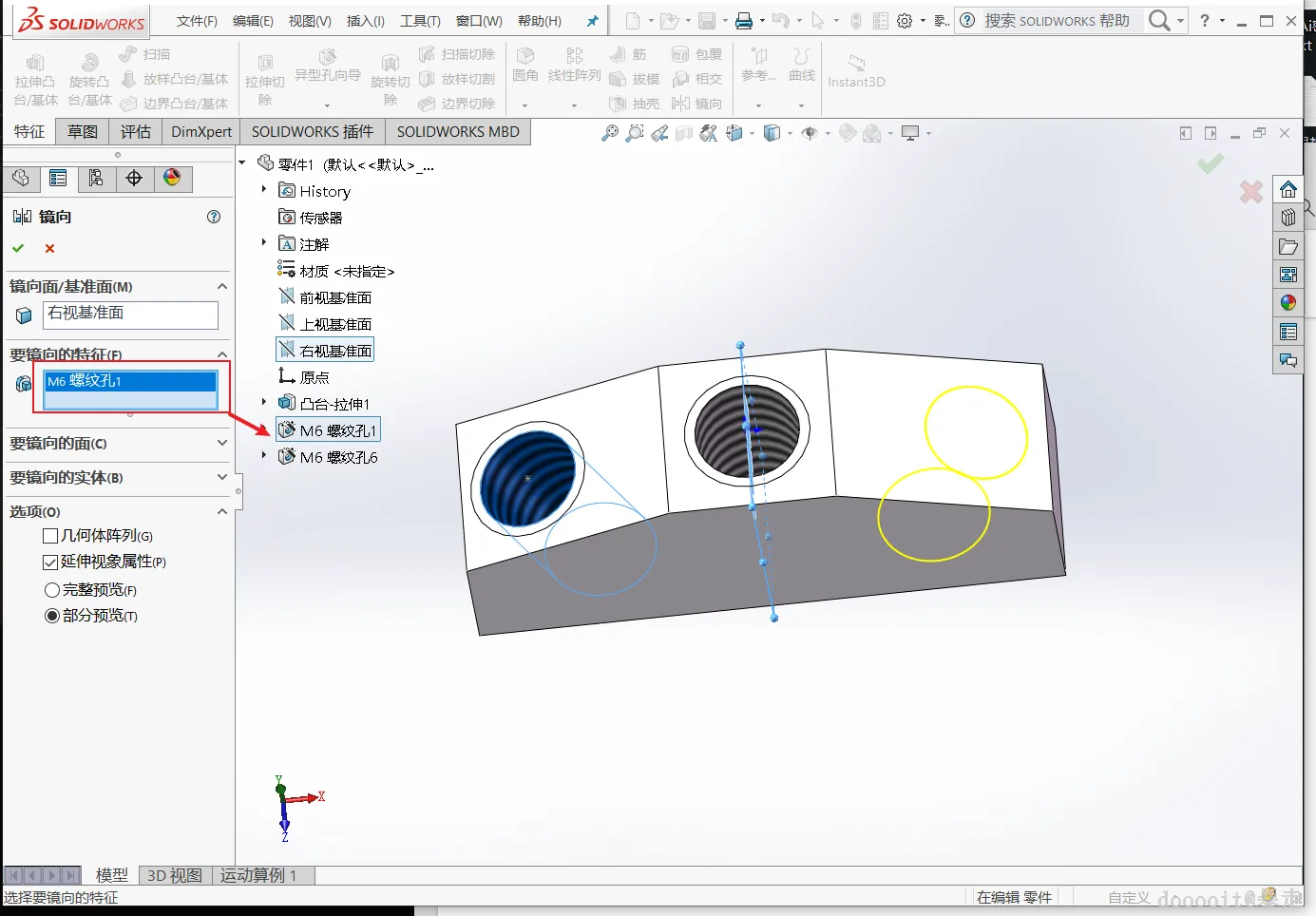

选择 M6 螺纹孔作为要镜像的特征，点击绿色√按钮完成镜像。
8
封闭螺纹孔底部
1
2
3
4
5
6
7
8

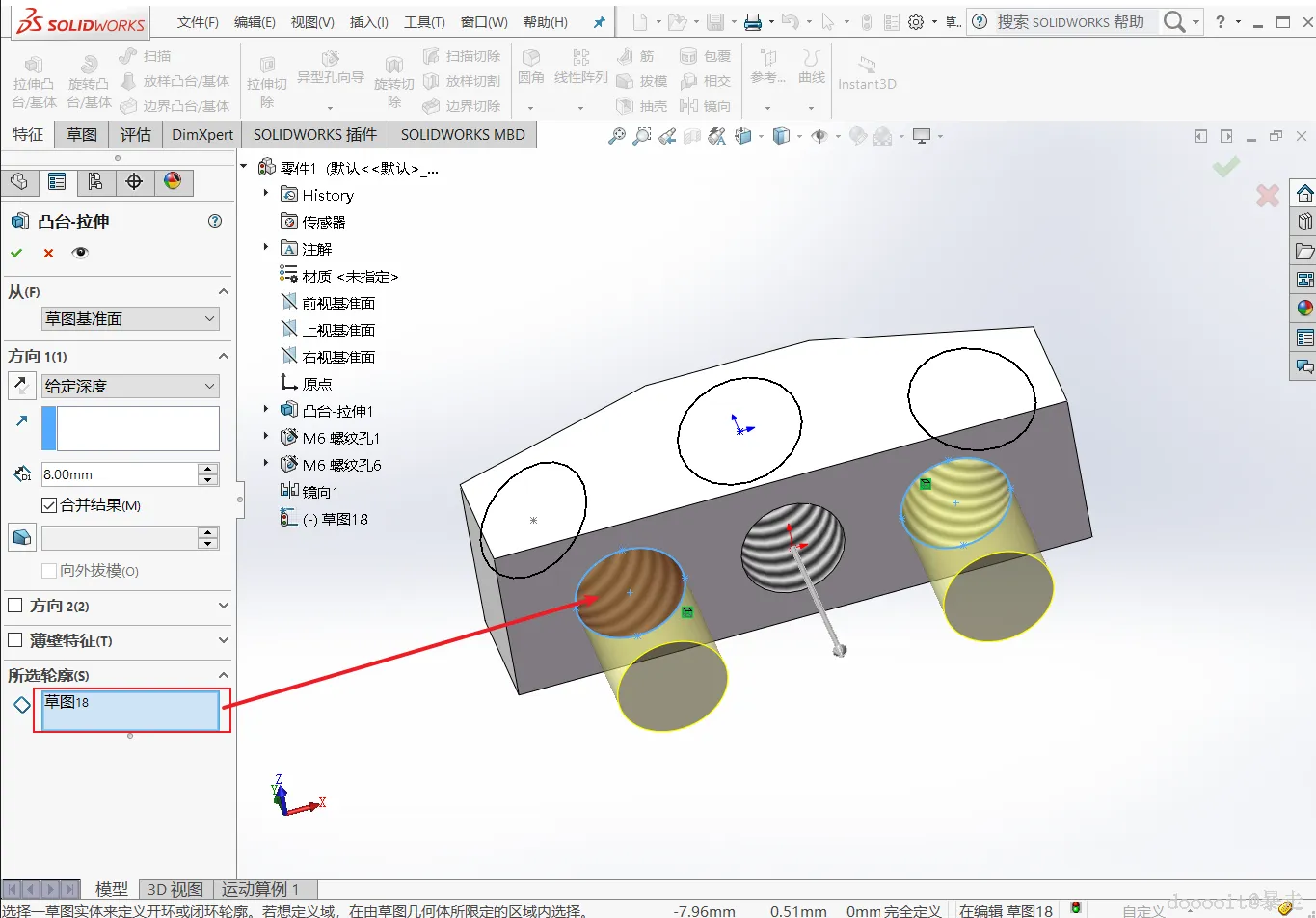

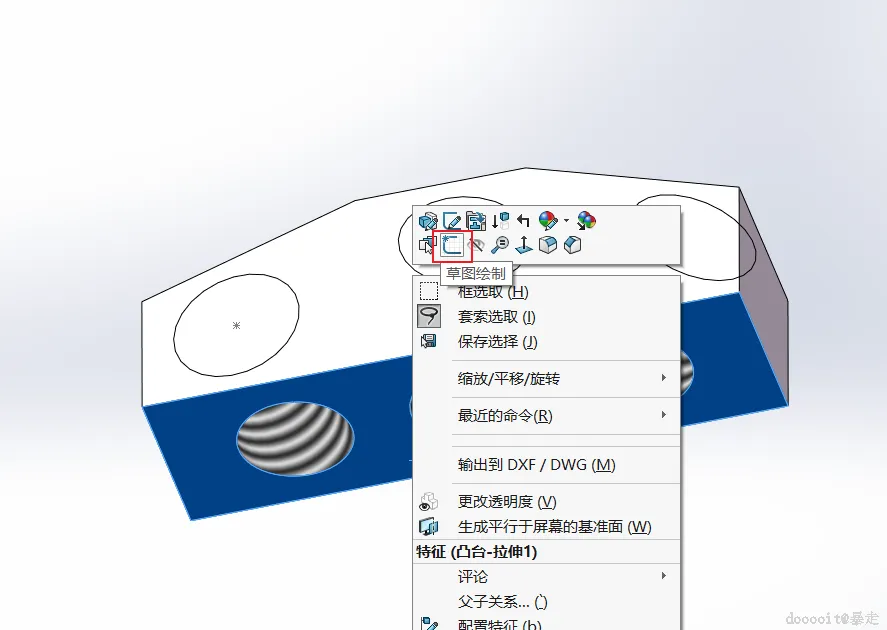

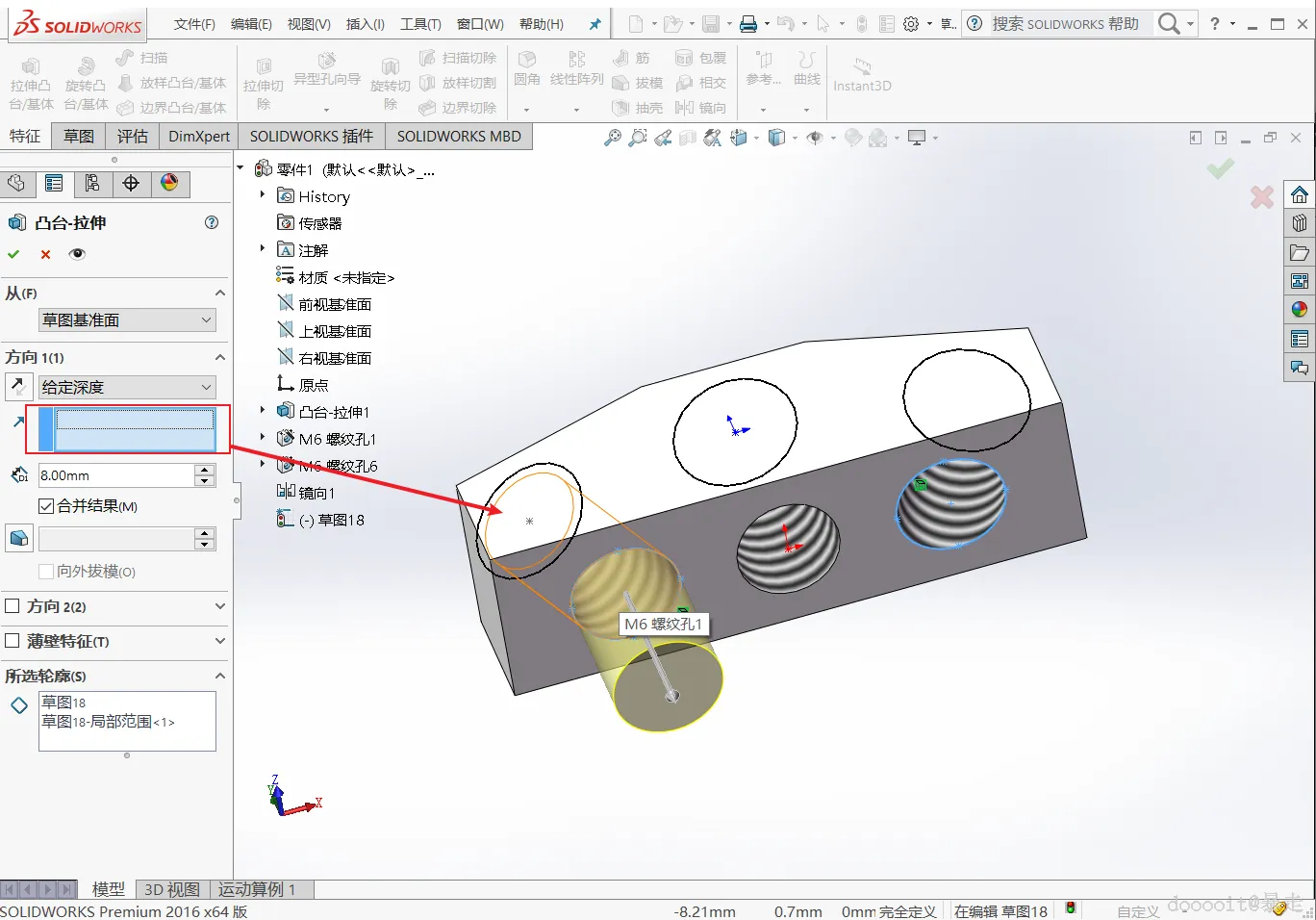

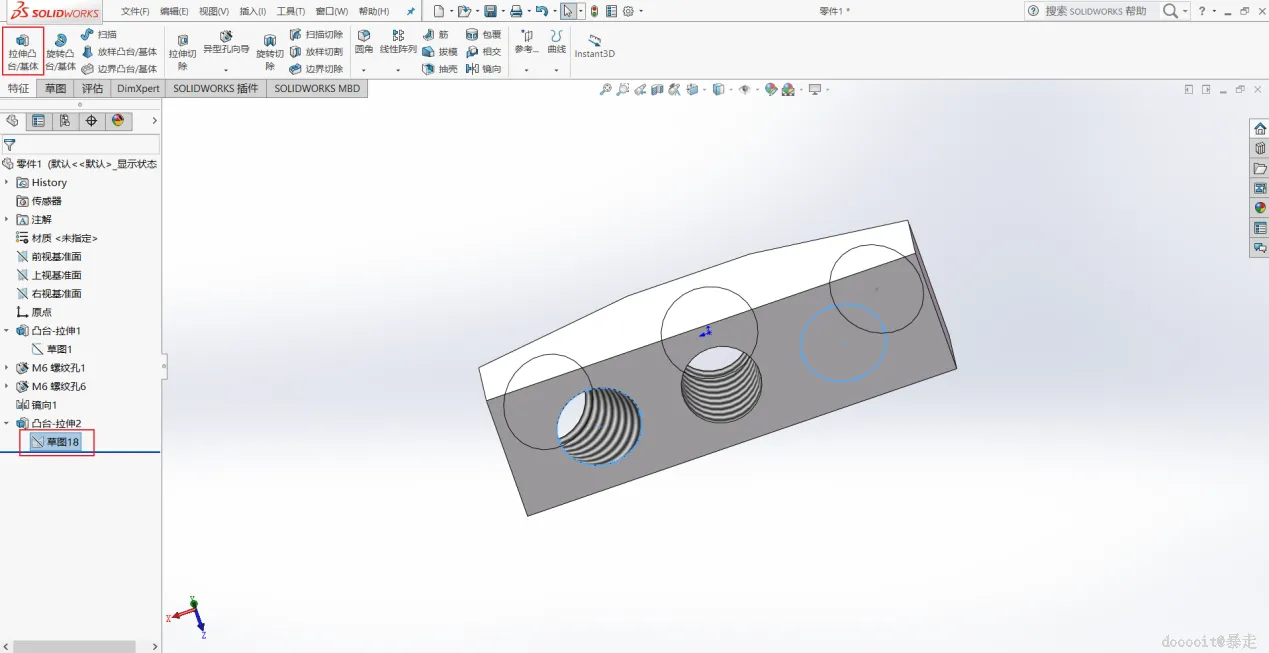

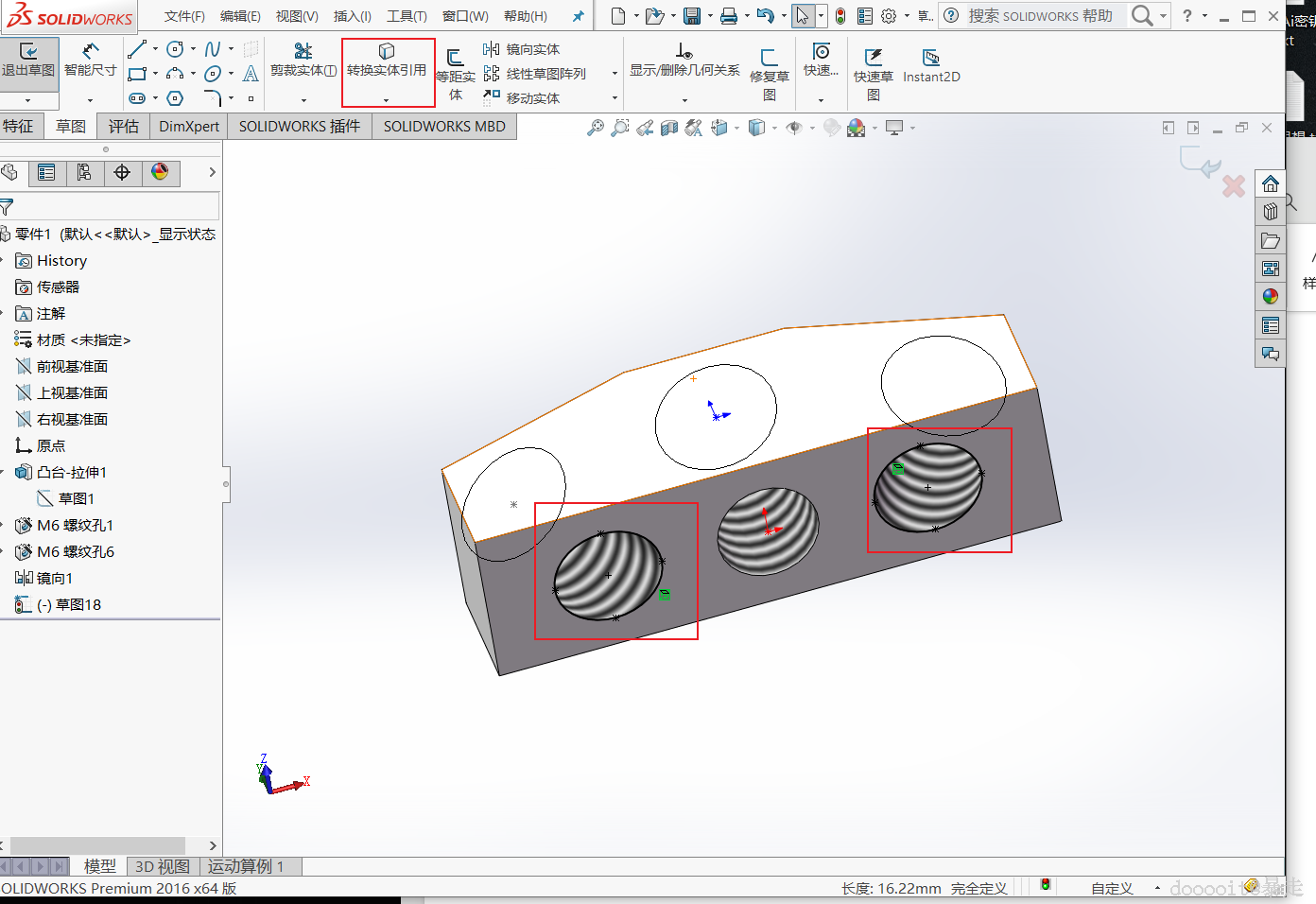

选择螺纹孔底部平面，点击【草图绘制】按钮。

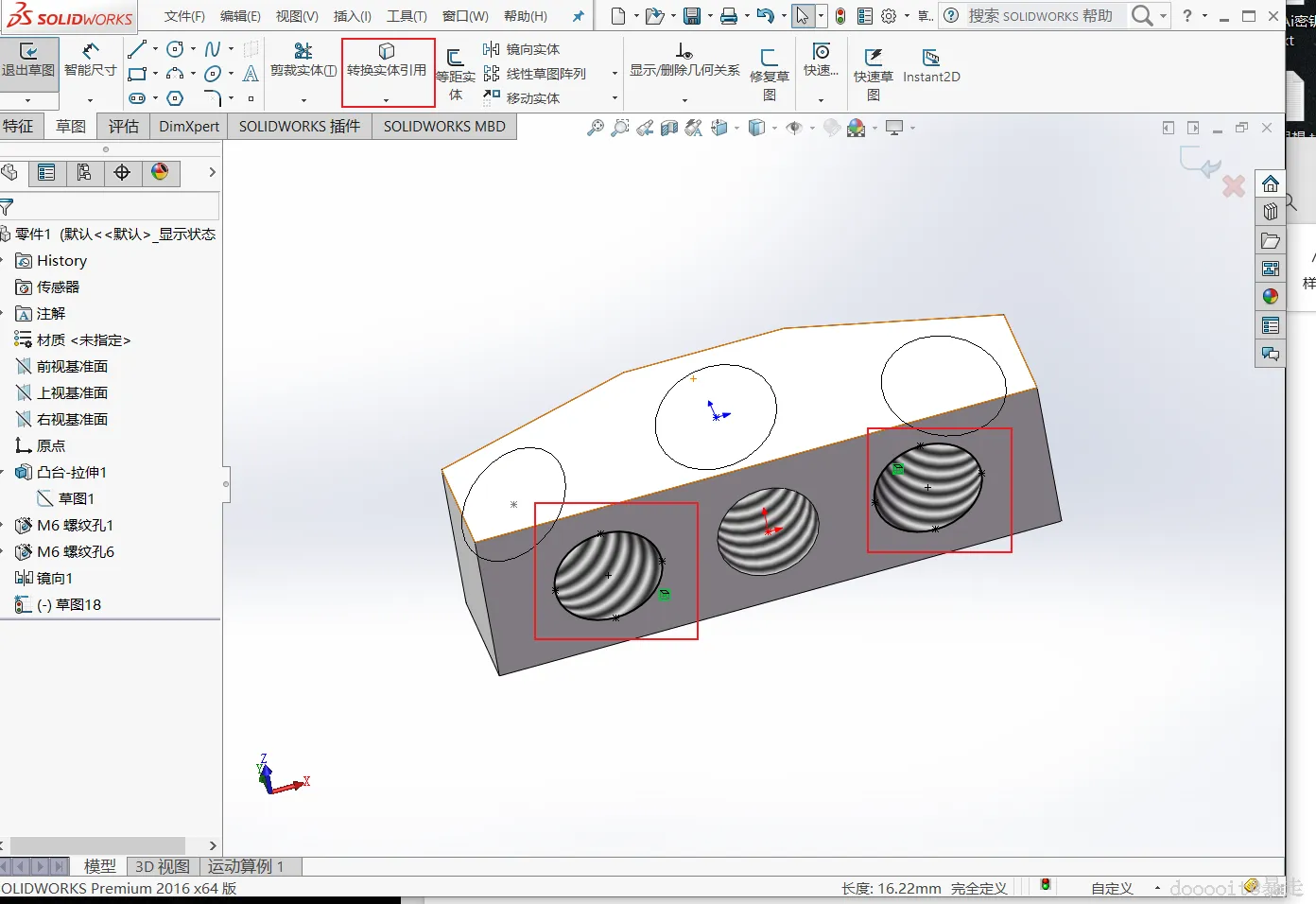

使用【转换实体引用】工具，将孔的边缘转换为草图圆。

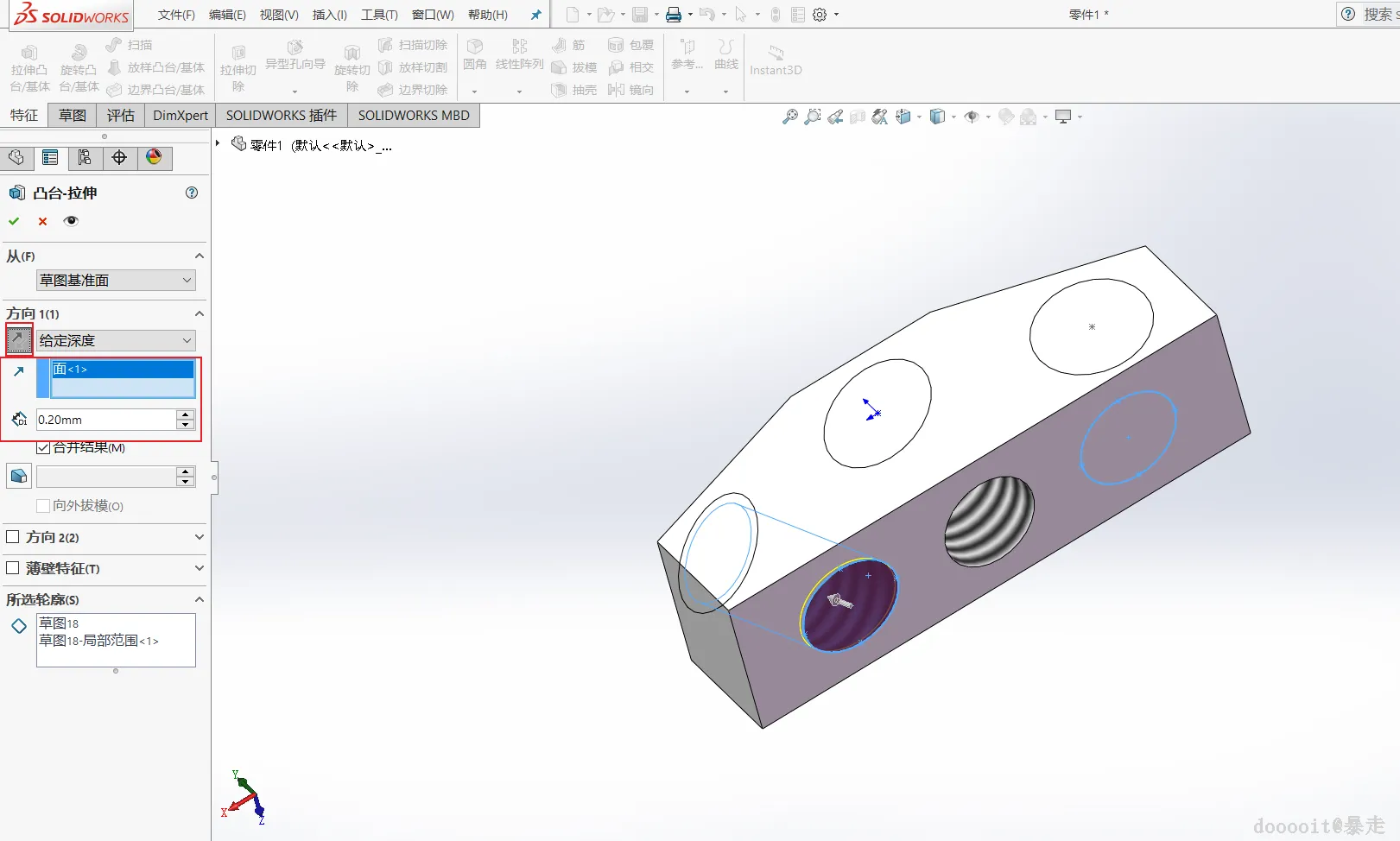

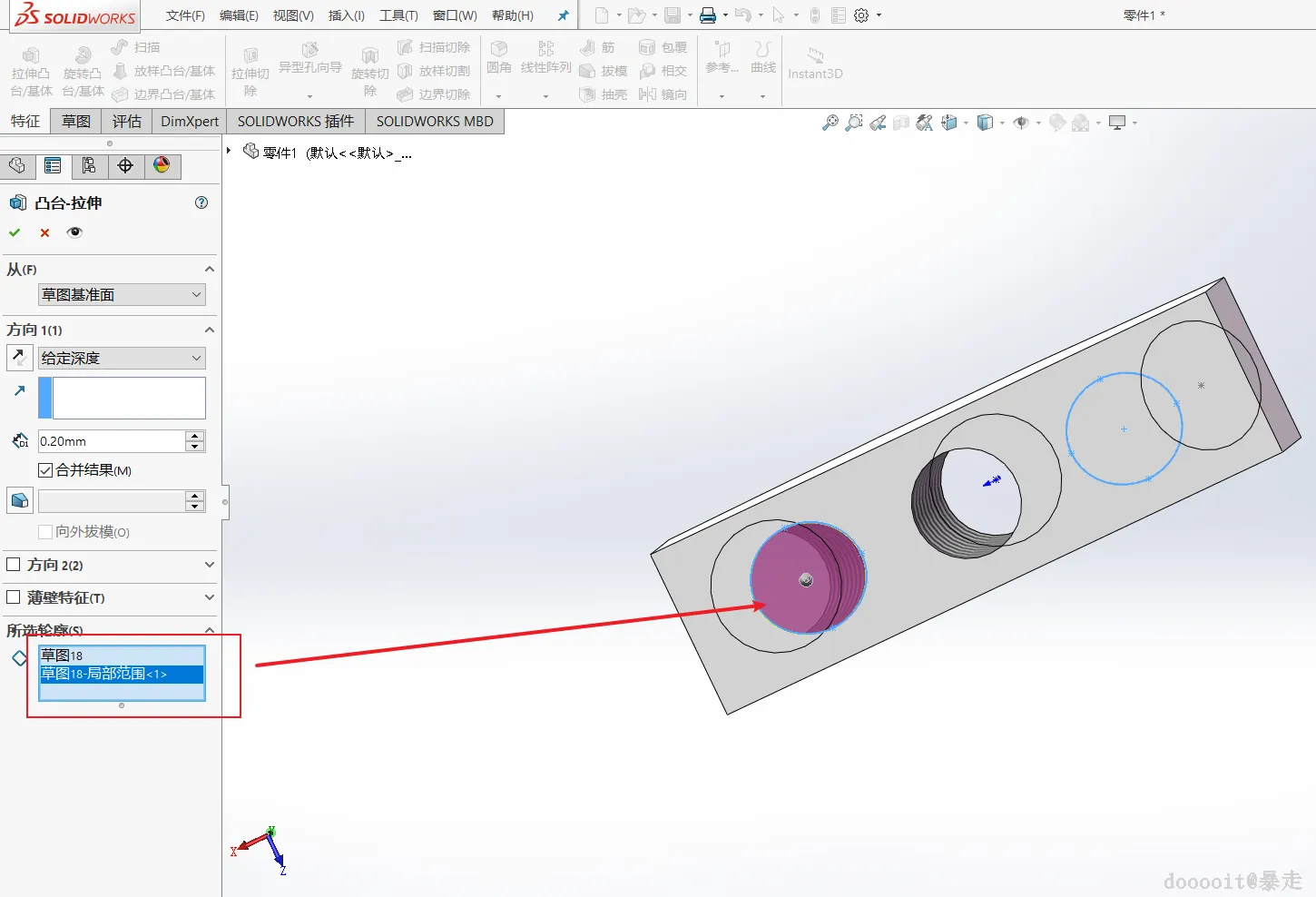

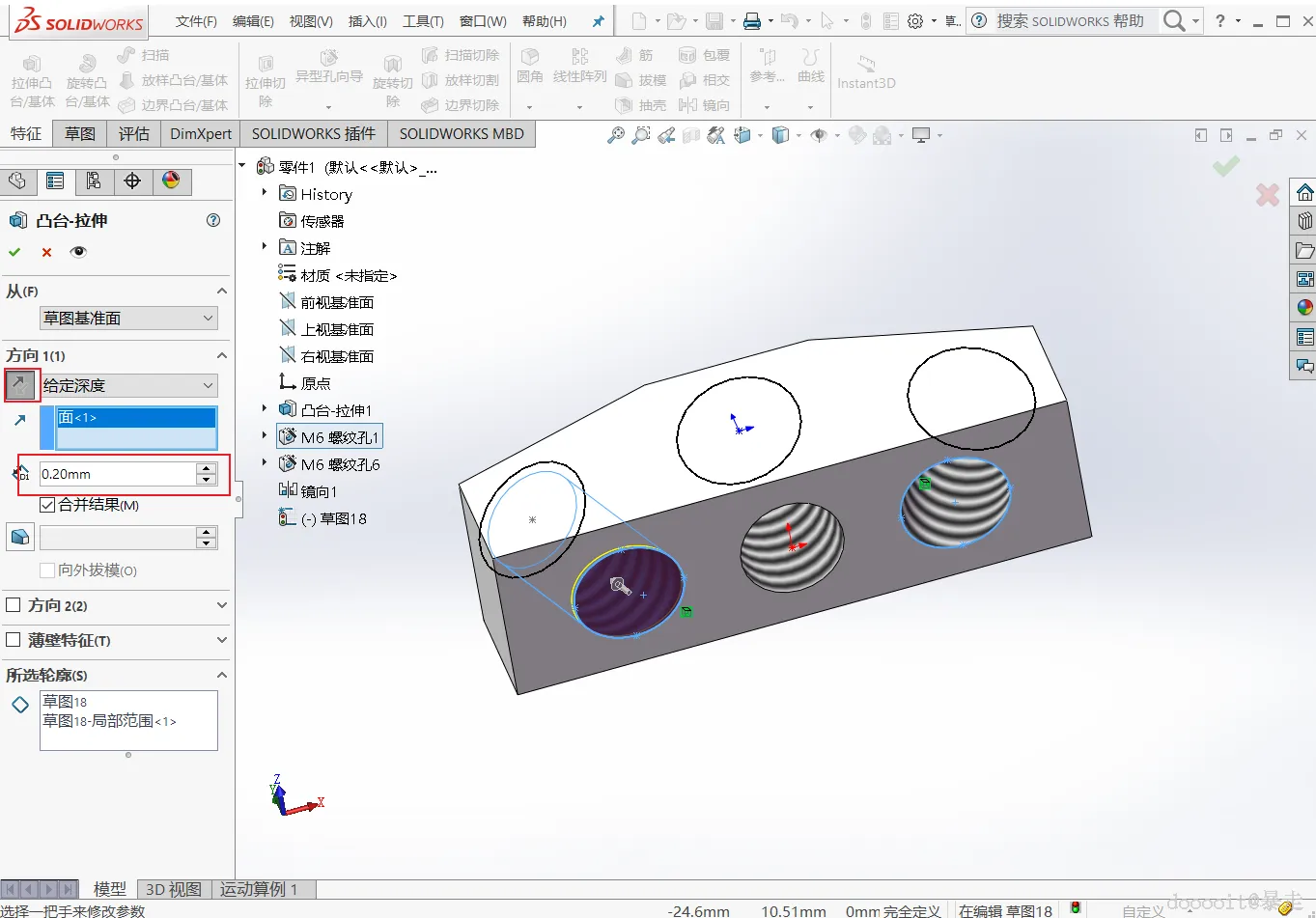

点击【拉伸凸台 / 基体】按钮，设置【方向】为反向，【深度】为 0.2mm。
重复上述步骤，对另一侧螺纹孔底部进行封闭处理。
