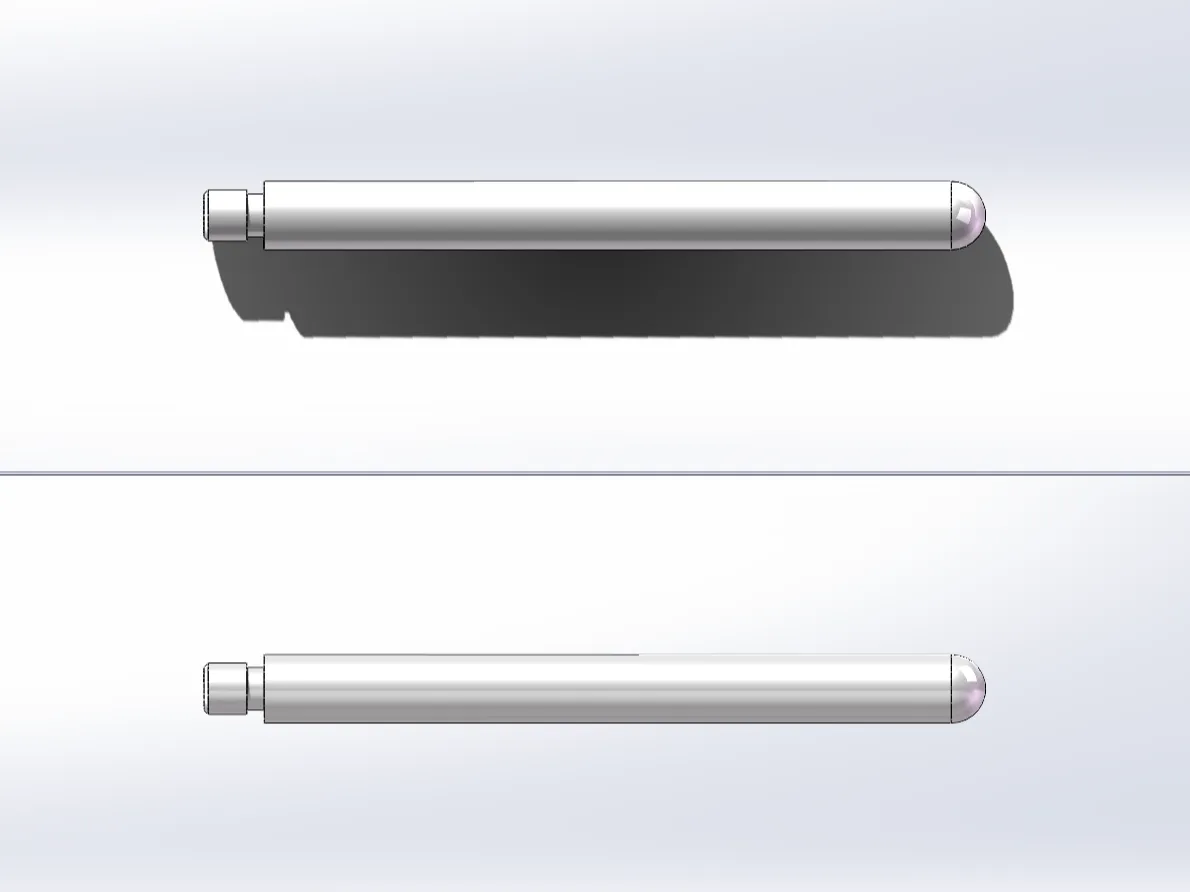

封面
今天画的是狙击步枪的脚架部分。狙击步枪的脚架，又称两脚架或前部支撑，是确保射击稳定性的关键组件。
1

新建零件文件

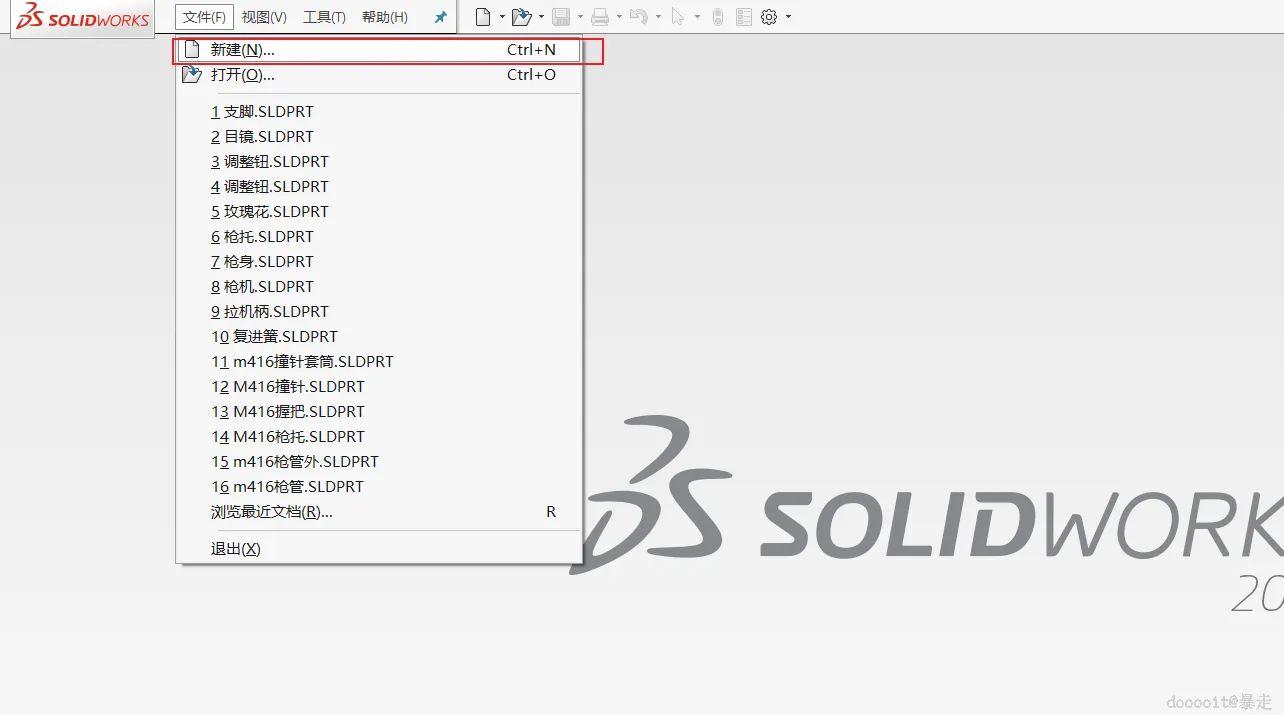

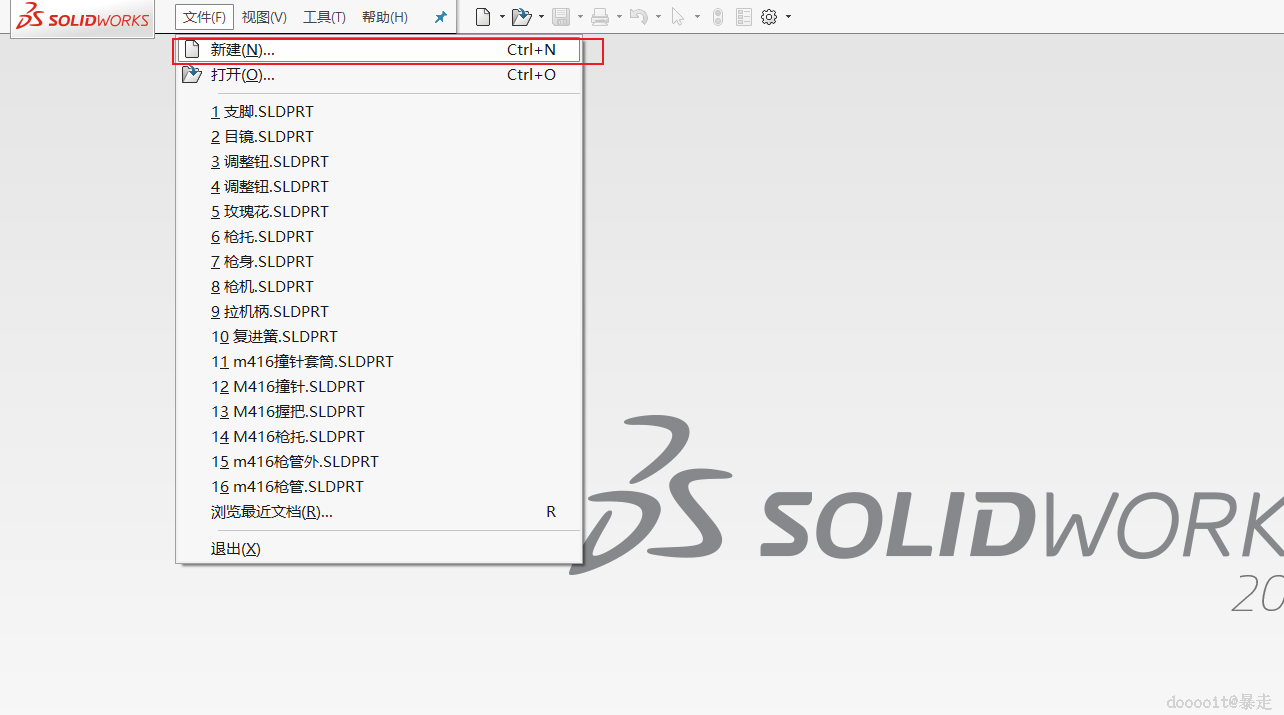

  1. 启动 SolidWorks 软件，点击左上角菜单栏的 【文件 (F)】，在下拉菜单中选择 【新建 (N)...】（快捷键：Ctrl+N）。
  2. 在弹出的 “新建 SolidWorks 文件” 窗口中，双击 【零件】 图标，创建新的建模文件。
2

选定前视基准面

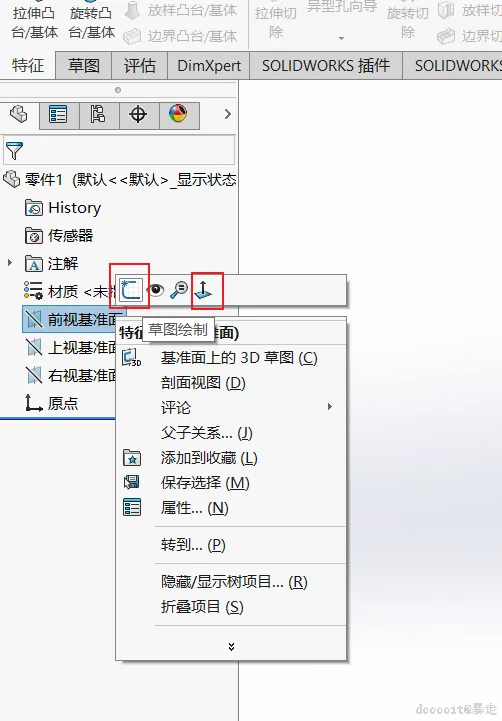

  1. 在左侧特征树中选中 【前视基准面】，点击工具栏中的 【草图绘制】 按钮（或右键选择 “草图绘制”）。
  2. 点击视图工具栏中的 【正视于】 图标（右侧圈中按钮），使基准面正对屏幕，便于后续草图绘制。
3

绘制基准直线并标注尺寸

向左
向右
1234

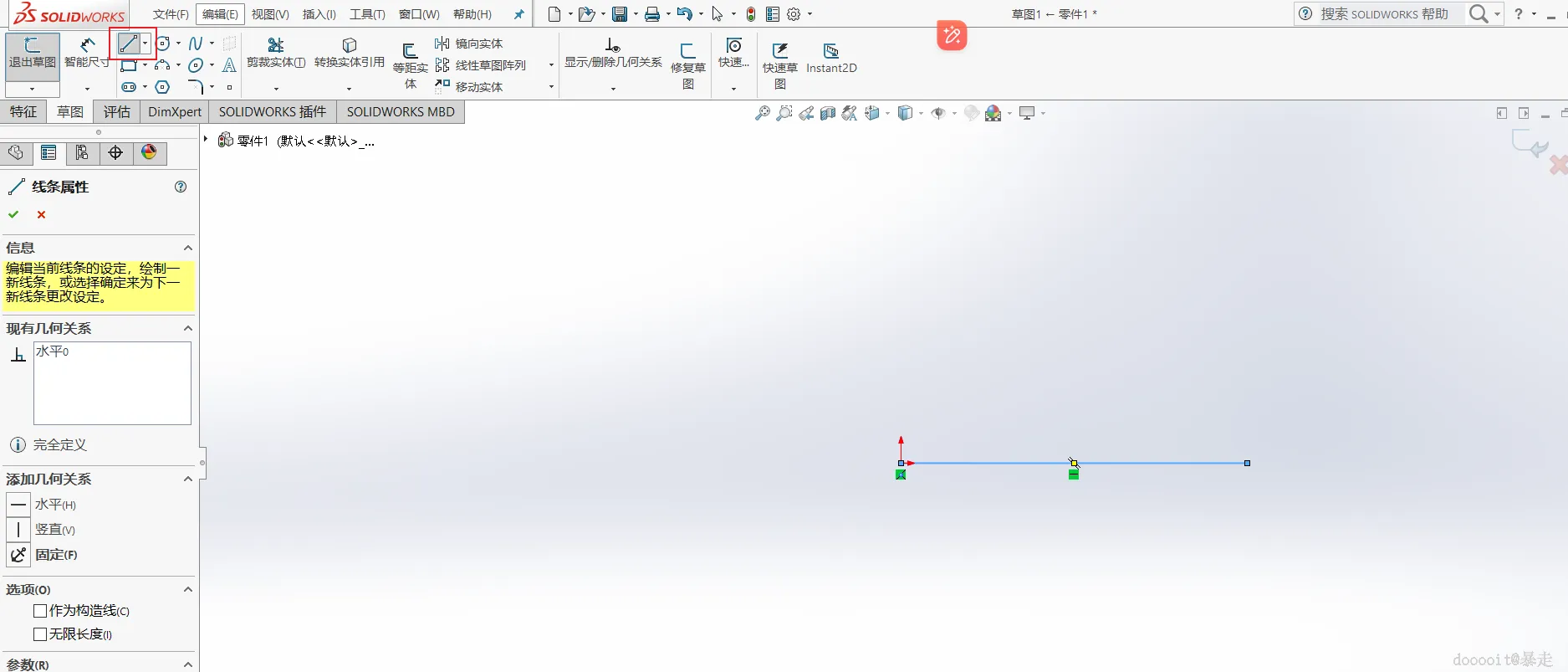

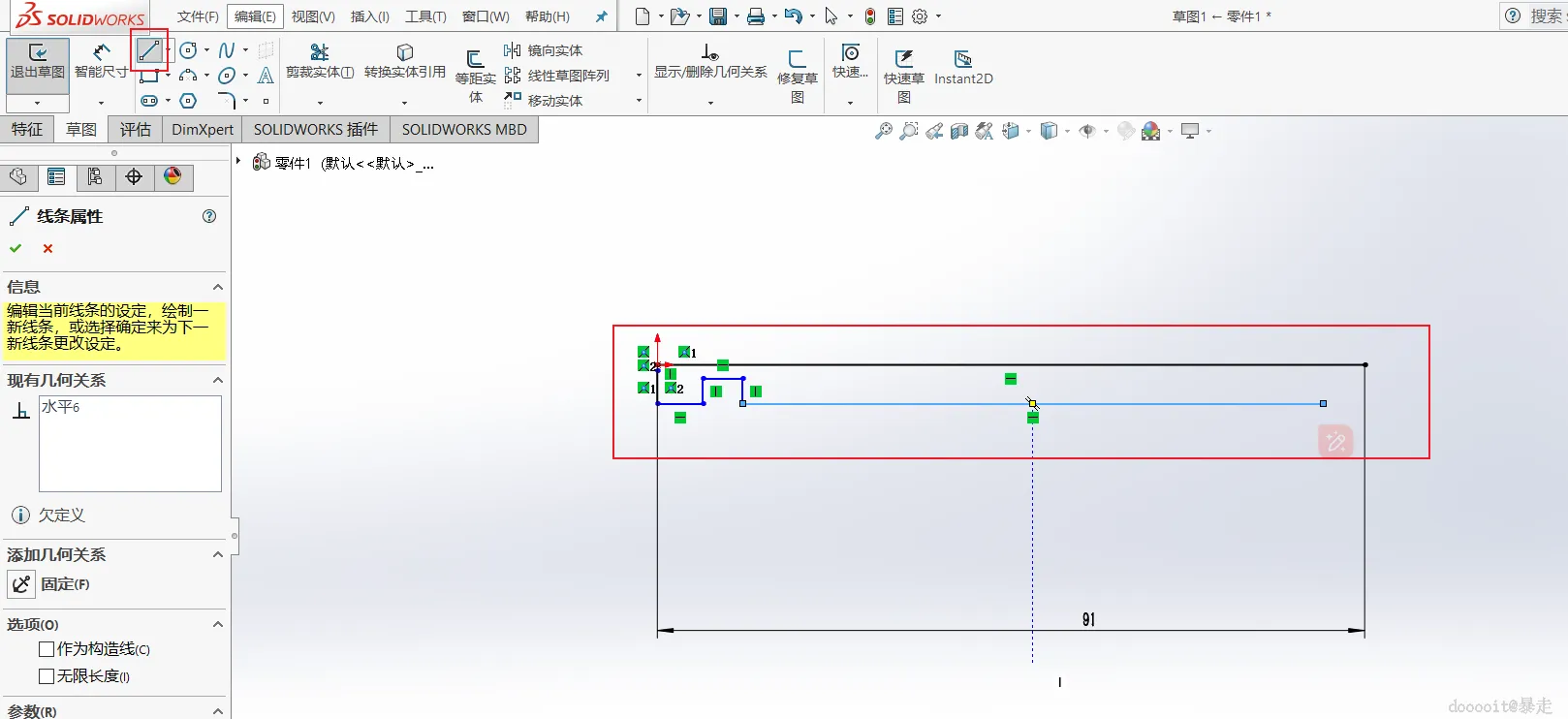

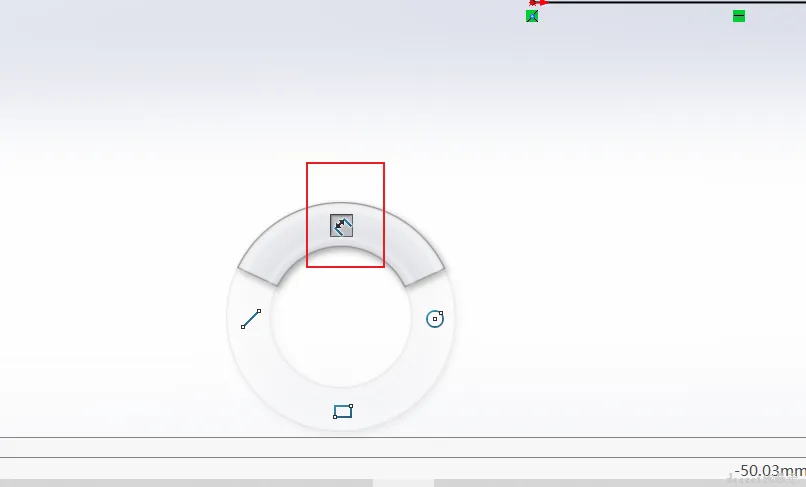

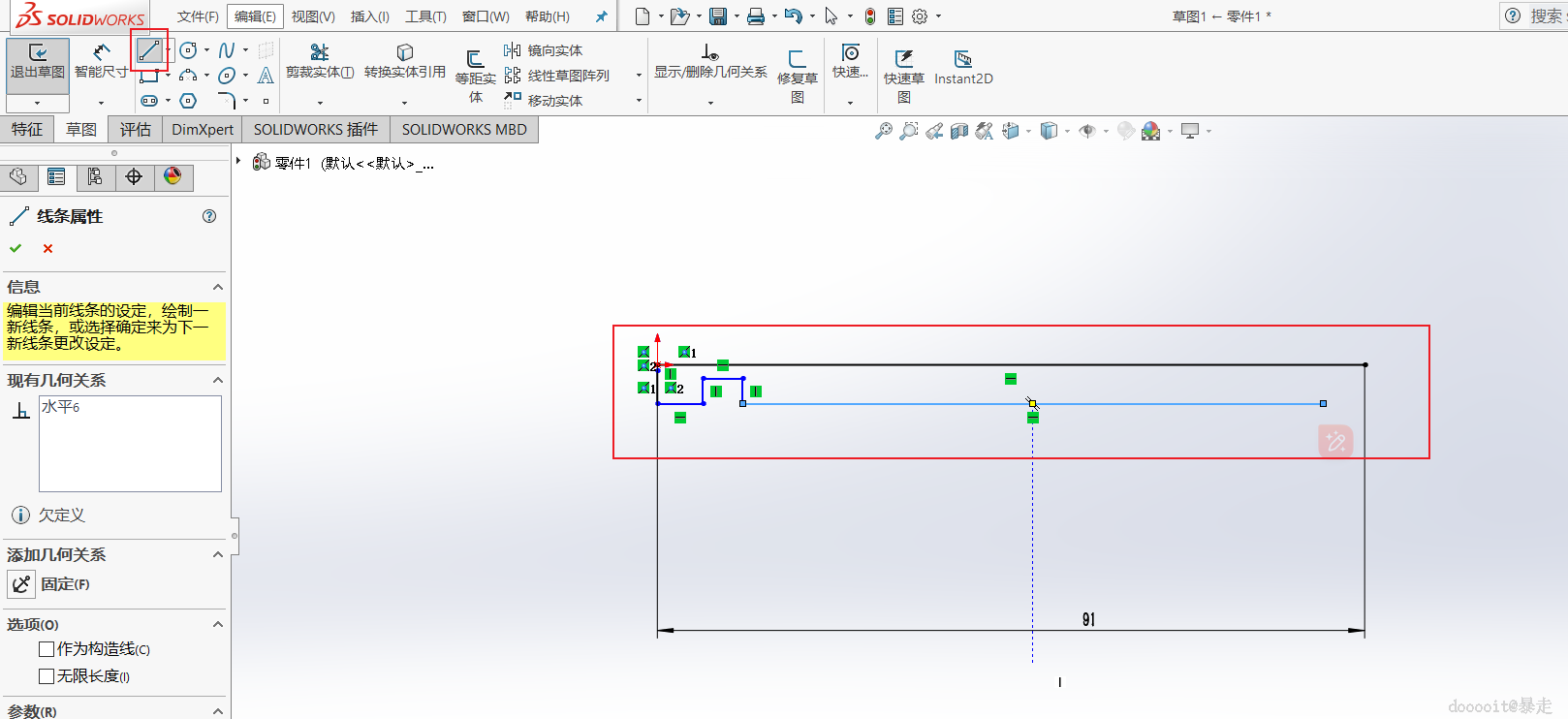

  1. 点击 【直线】 工具，在绘图区沿水平方向绘制一条直线。

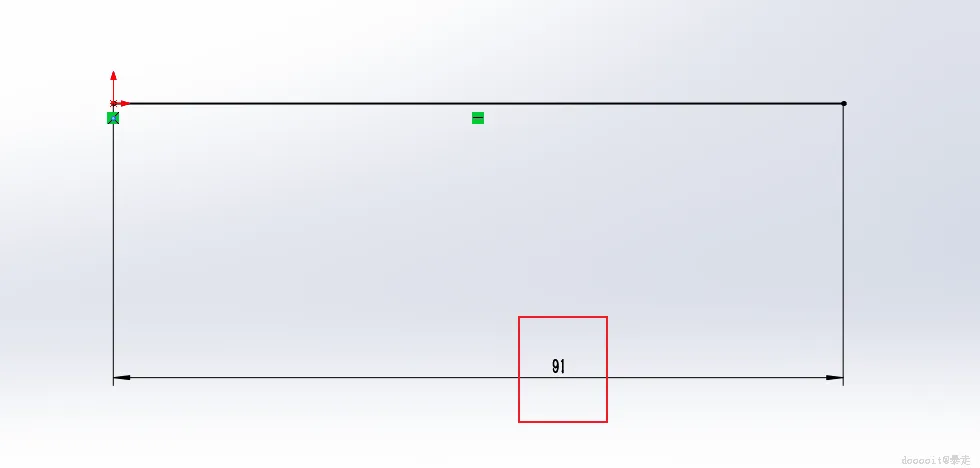

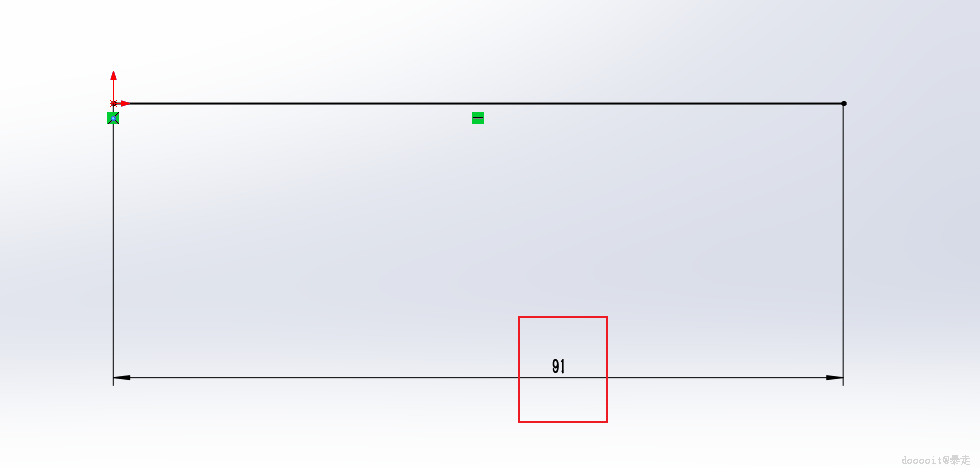

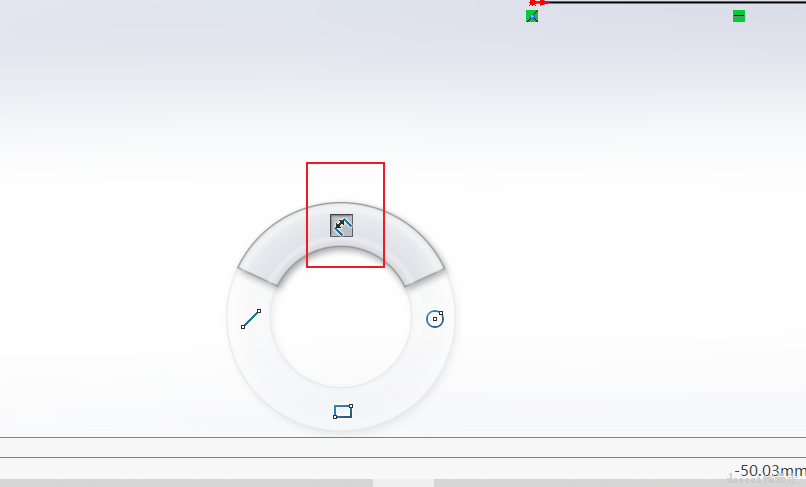

  2. 右键点击直线，在快捷菜单中选择 【智能尺寸】，标注直线长度为 91mm。

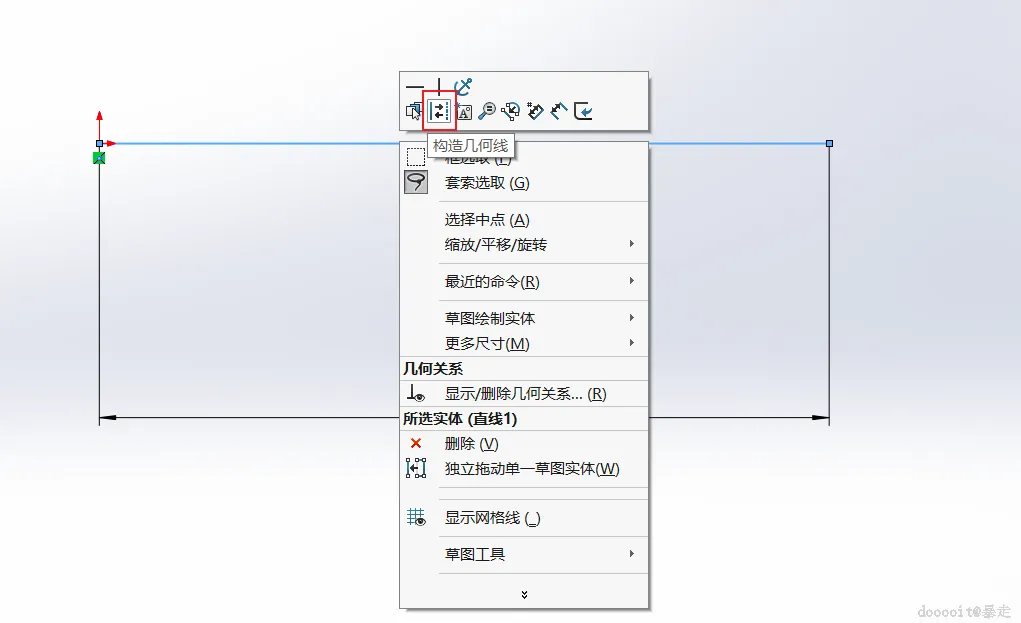

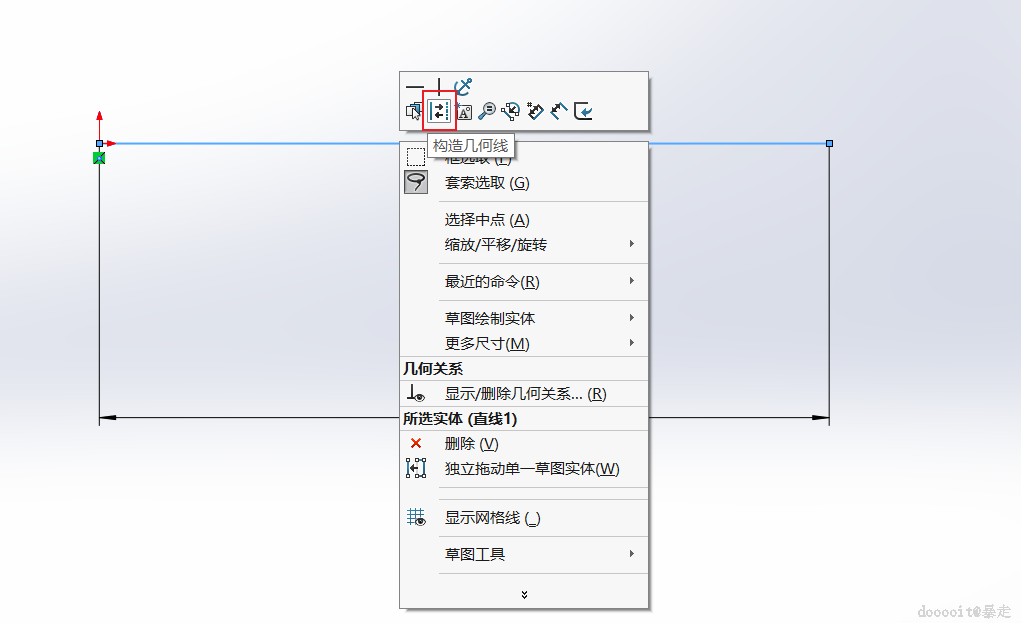

  3. 再次右键点击直线，选择 【构造几何线】，将该直线转换为构造线（用于后续旋转特征的轴线）。
4

构建轮廓草图

向左
向右
12

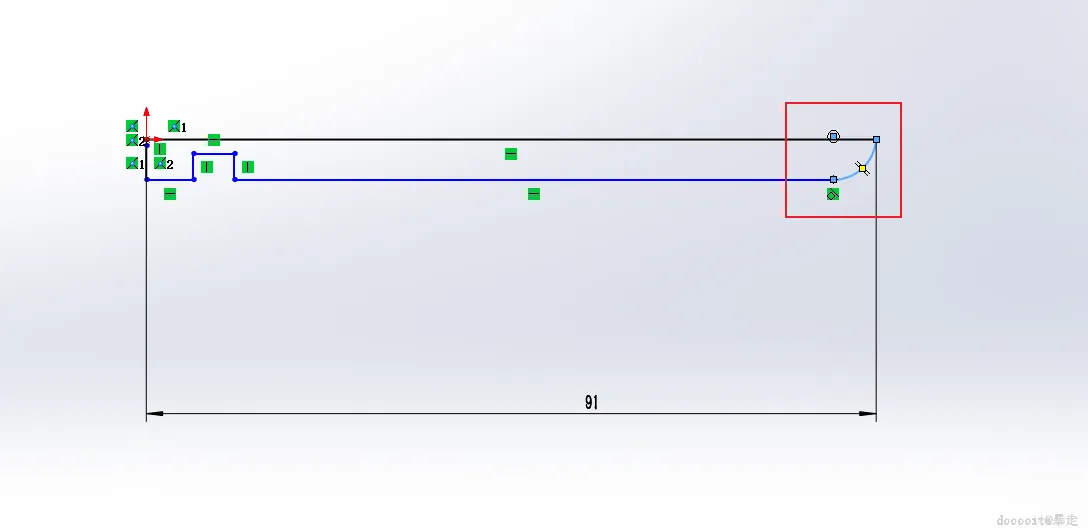

  1. 使用 【直线】 工具绘制如图所示的多边形线条框架。

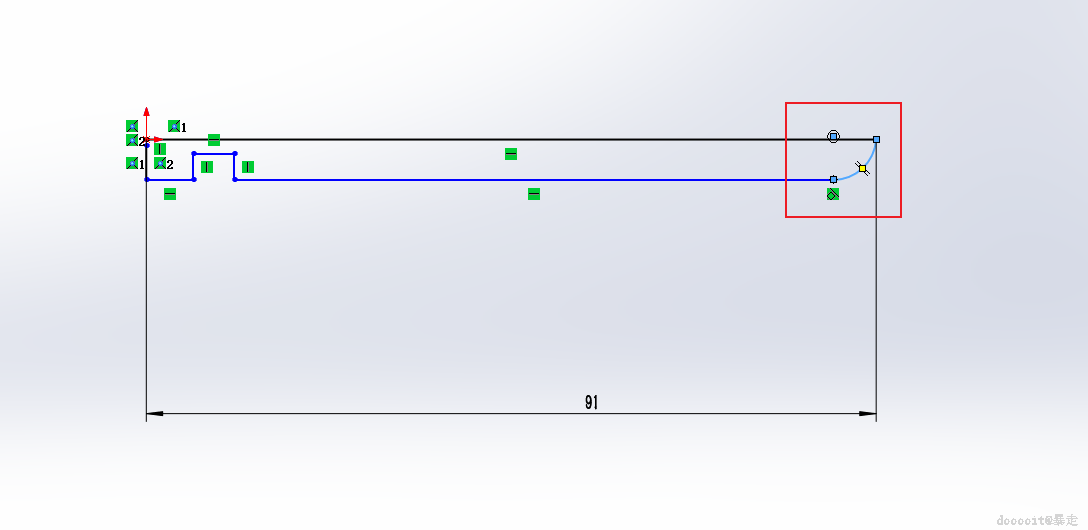

  2. 绘制曲线连接端点：选中直线端点，按住鼠标左键拖动并释放，即可生成平滑曲线（或使用 【样条曲线】 工具直接绘制）。
5

精确标注轮廓尺寸

向左
向右
1234567

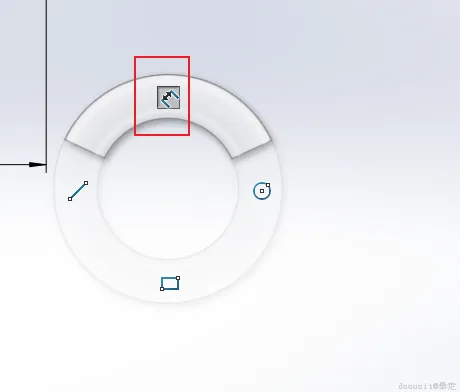

  1. 在绘图区空白处右键，选择 【智能尺寸】，按以下要求标注：

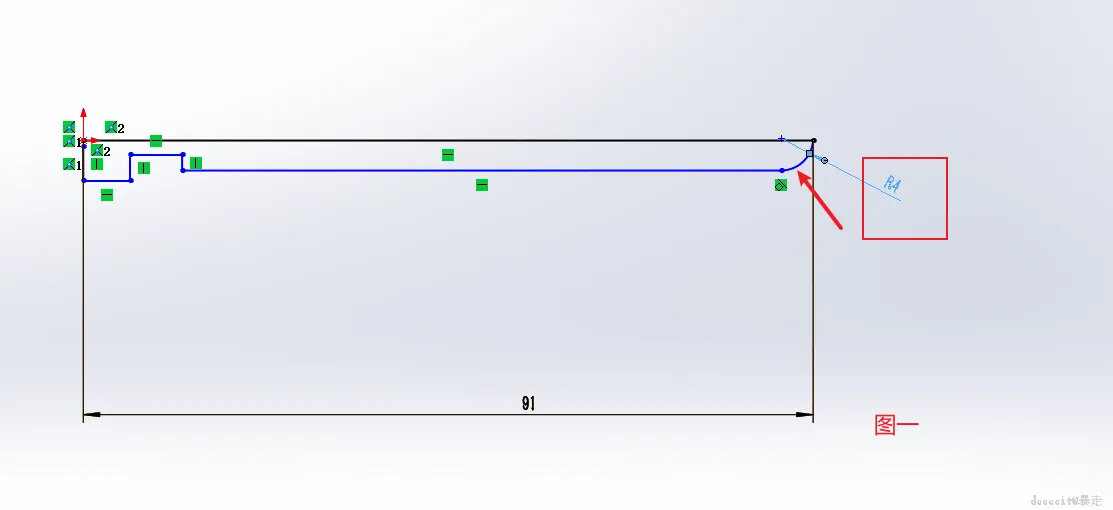

  2. 图一：圆弧半径为 4mm；

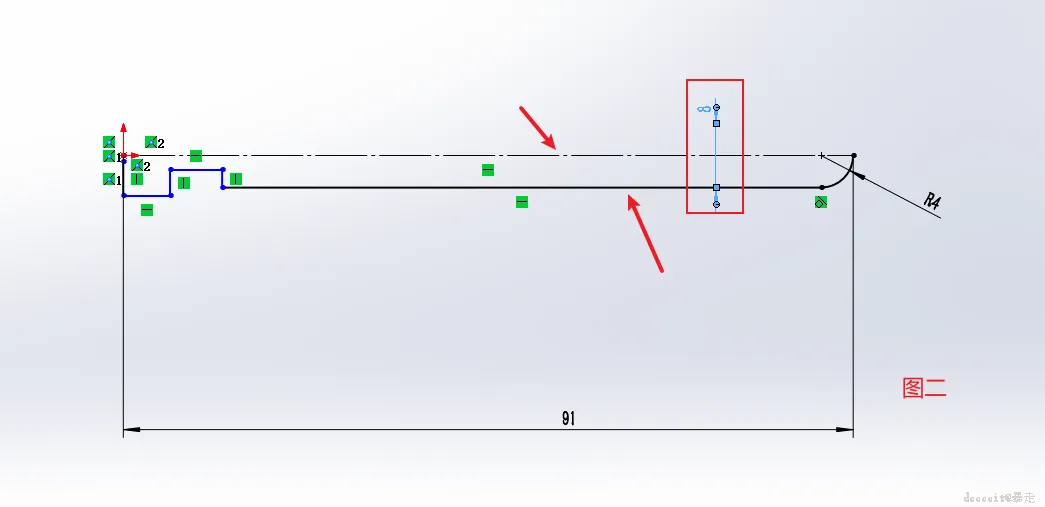

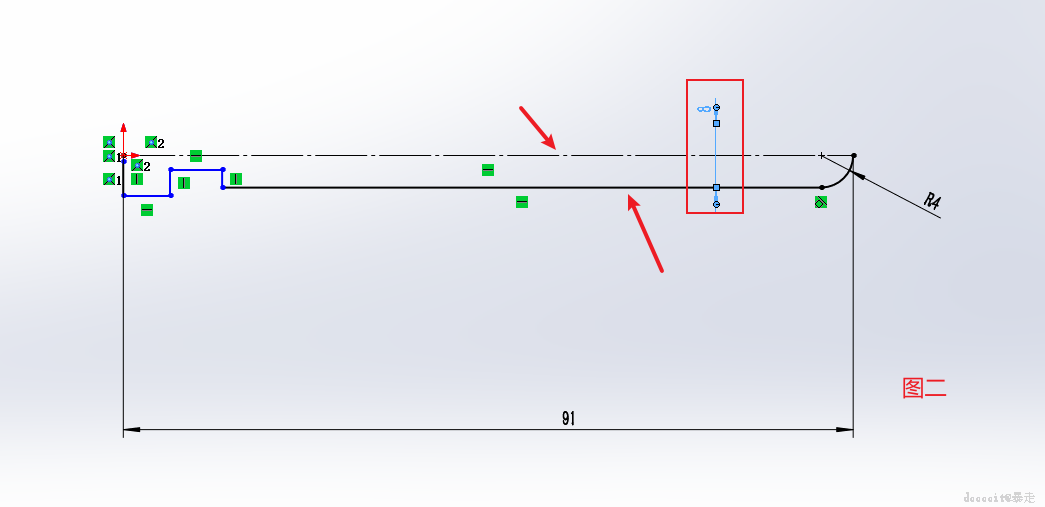

  3. 图二：构造线与直线的间距为 8mm；

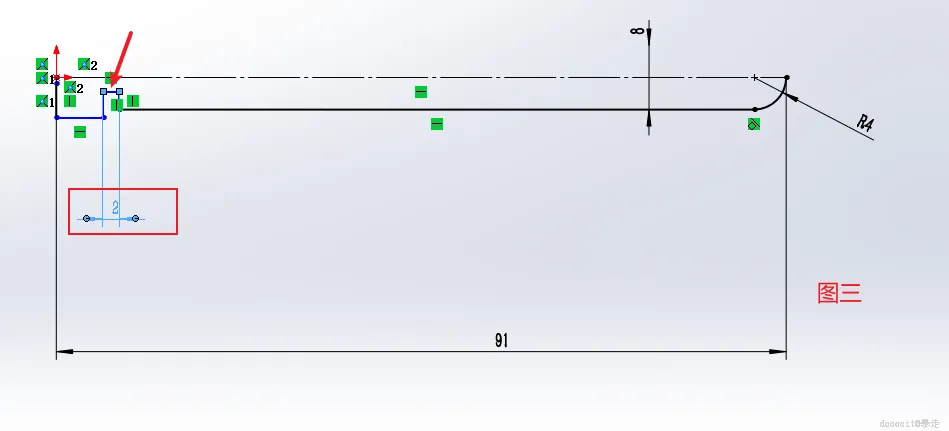

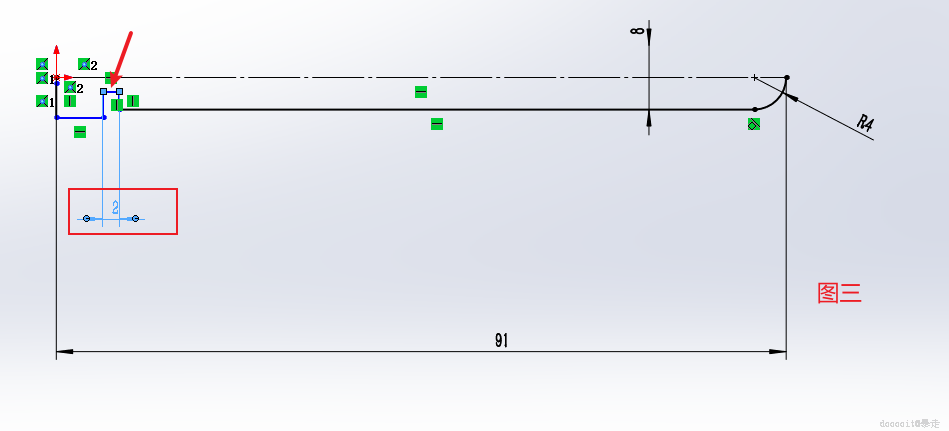

  4. 图三：直线长度为 2mm；

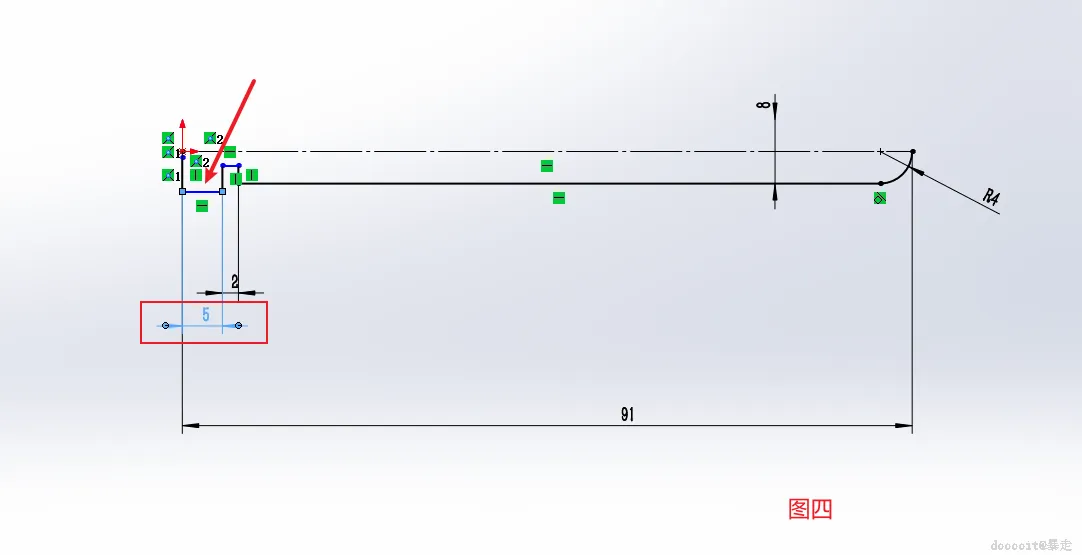

  5. 图四：直线长度为 5mm；

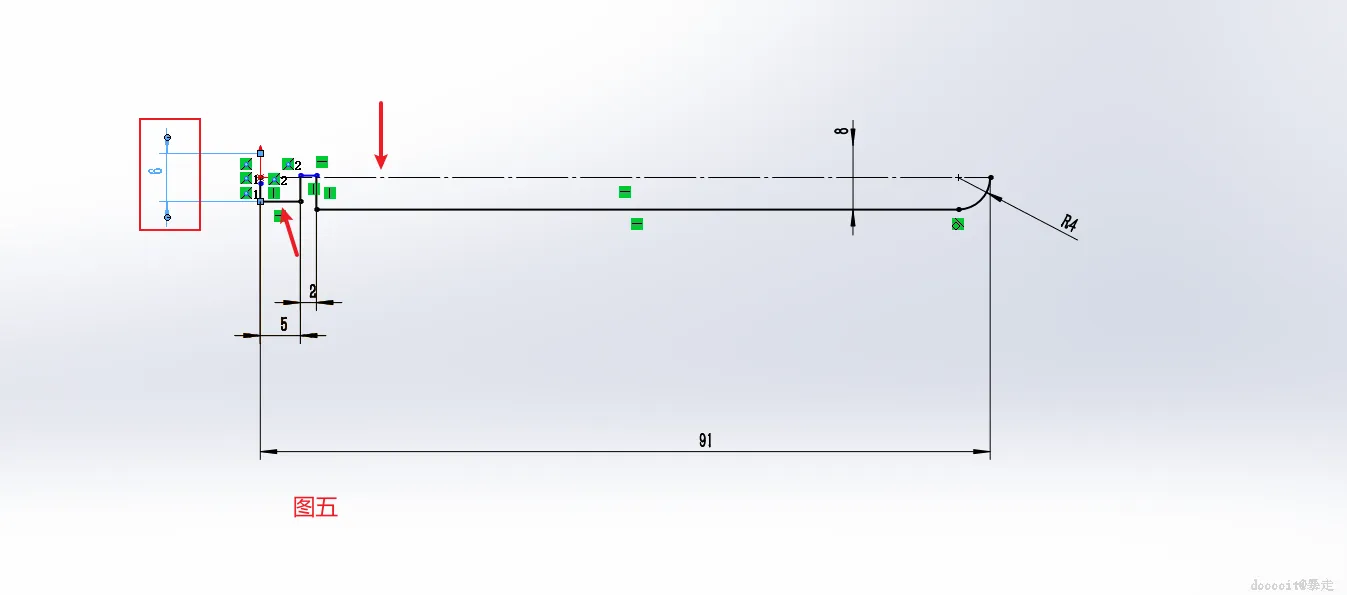

  6. 图五：构造线与直线的间距为 6mm；

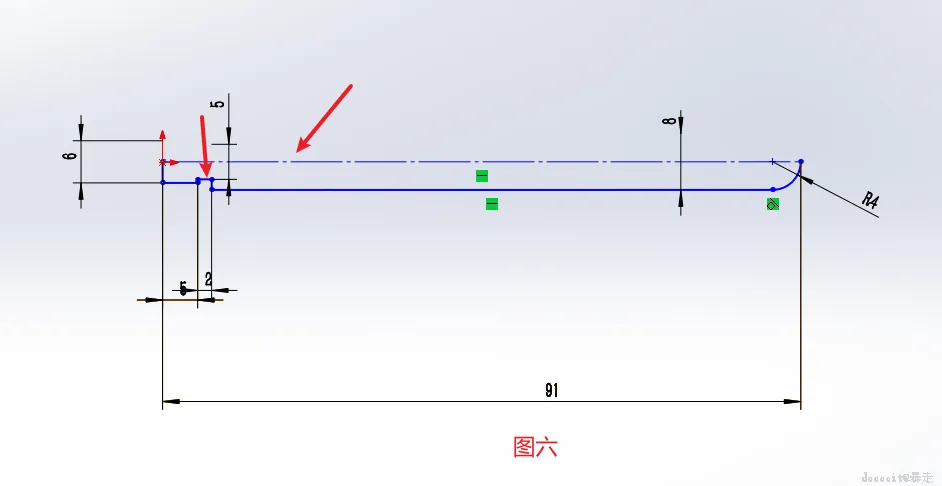

  7. 图六：构造线与直线的间距为 5mm。
  8. 标注完成后，点击左上角 【退出草图】 按钮（或按 Esc 键）。
6

旋转生成实体轮廓

向左
向右
12

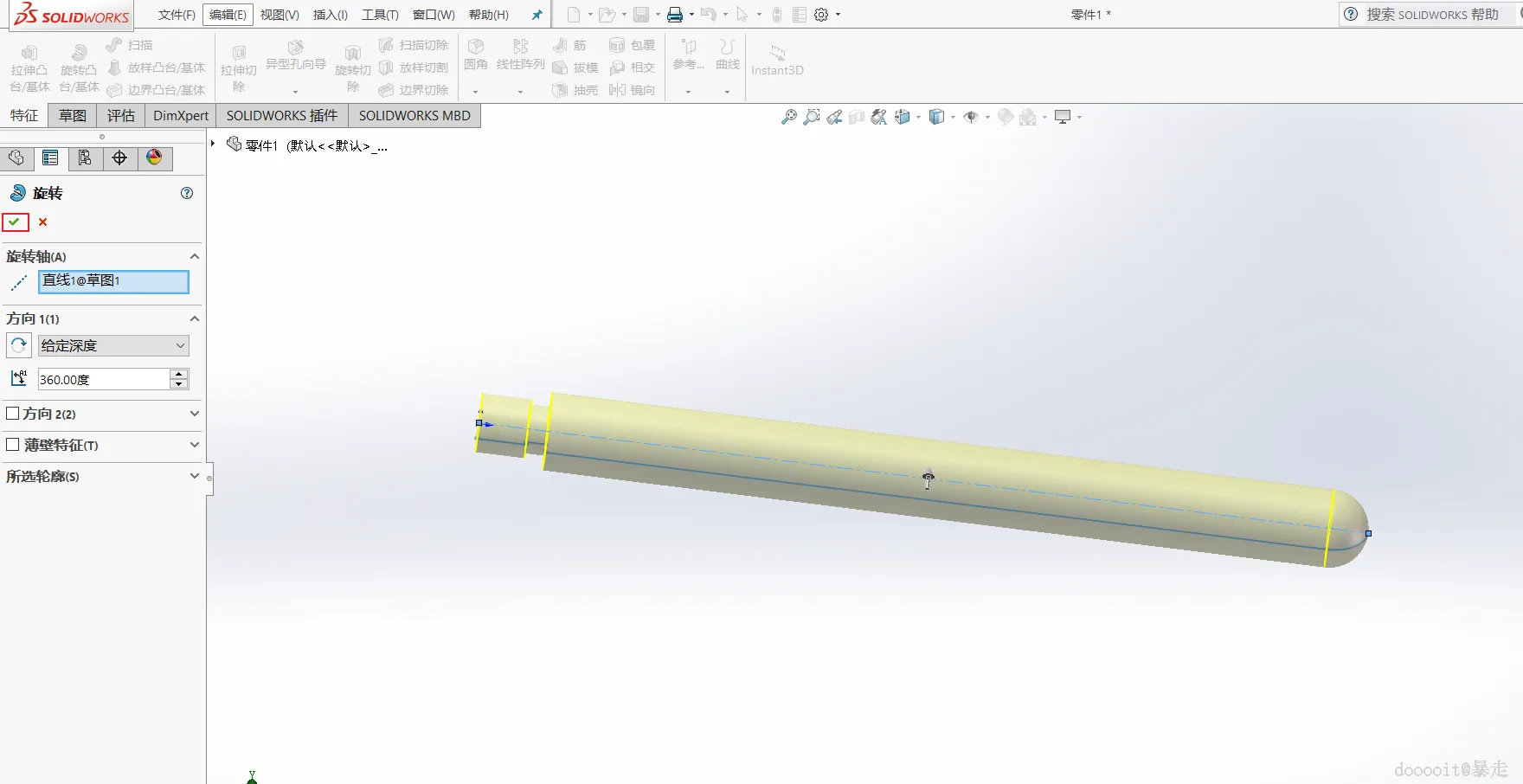

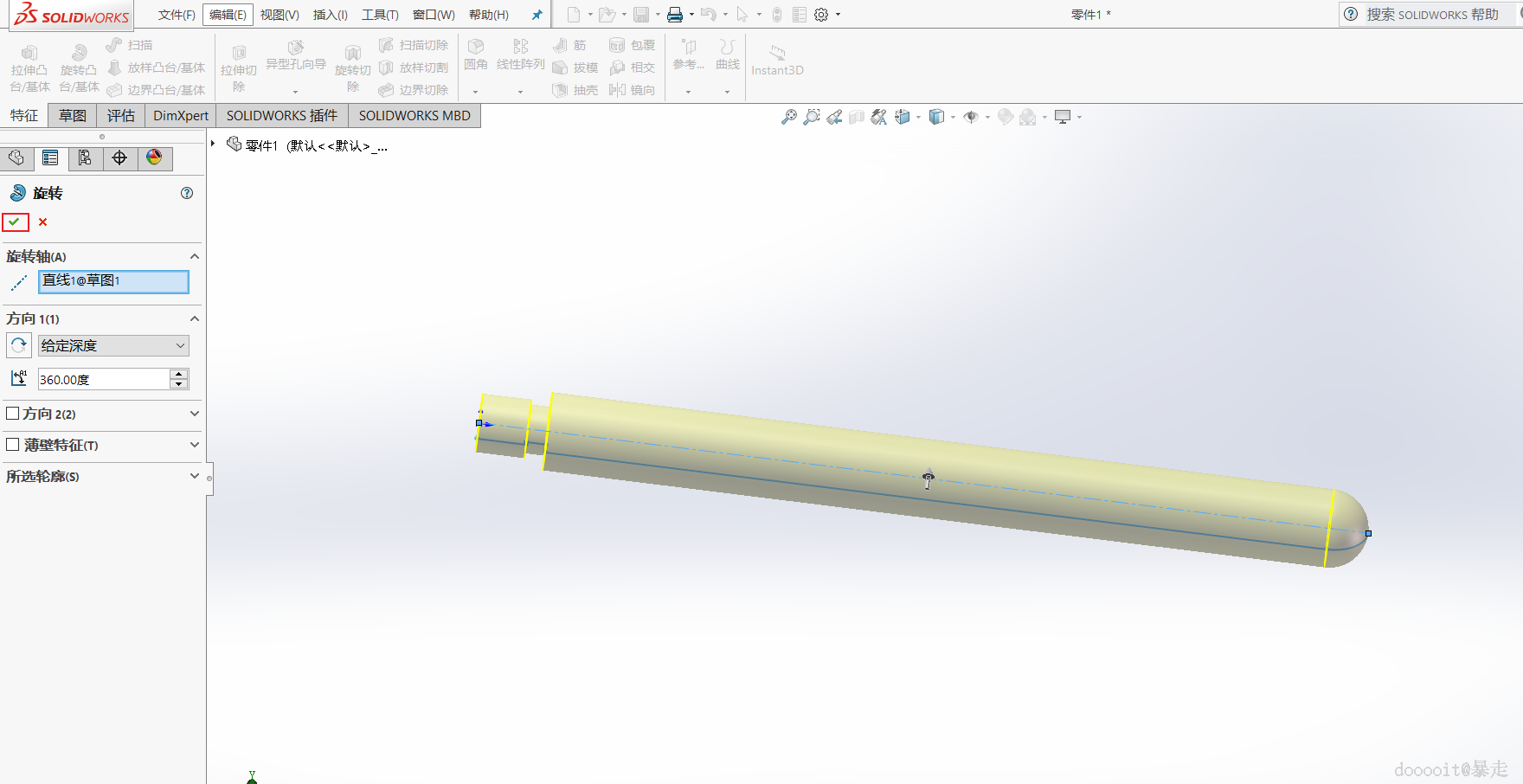

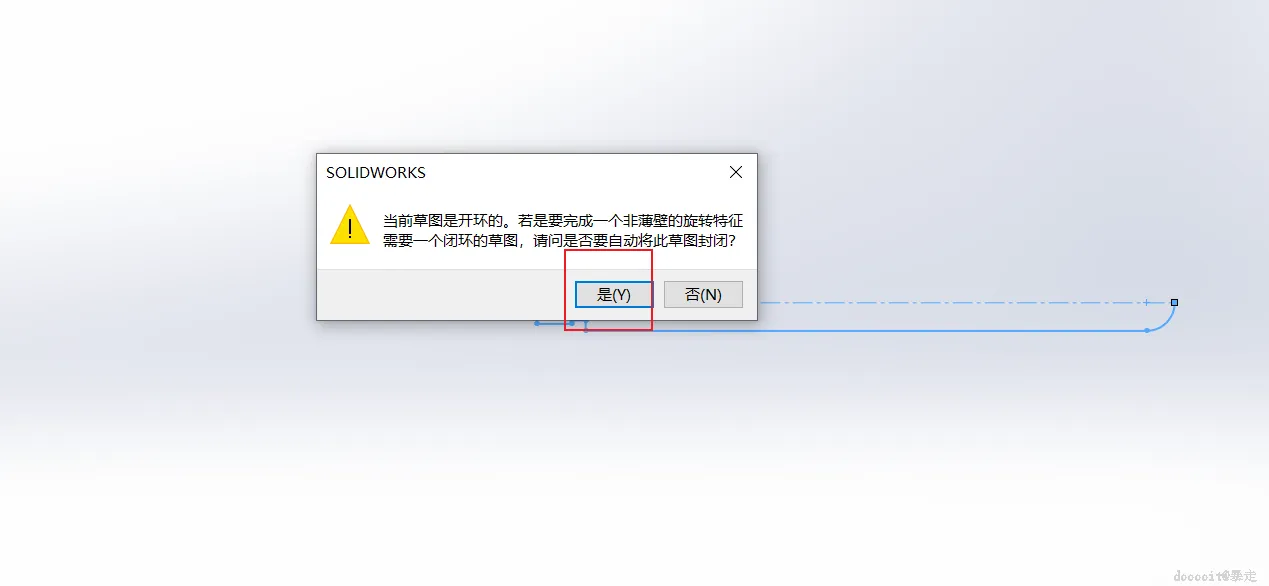

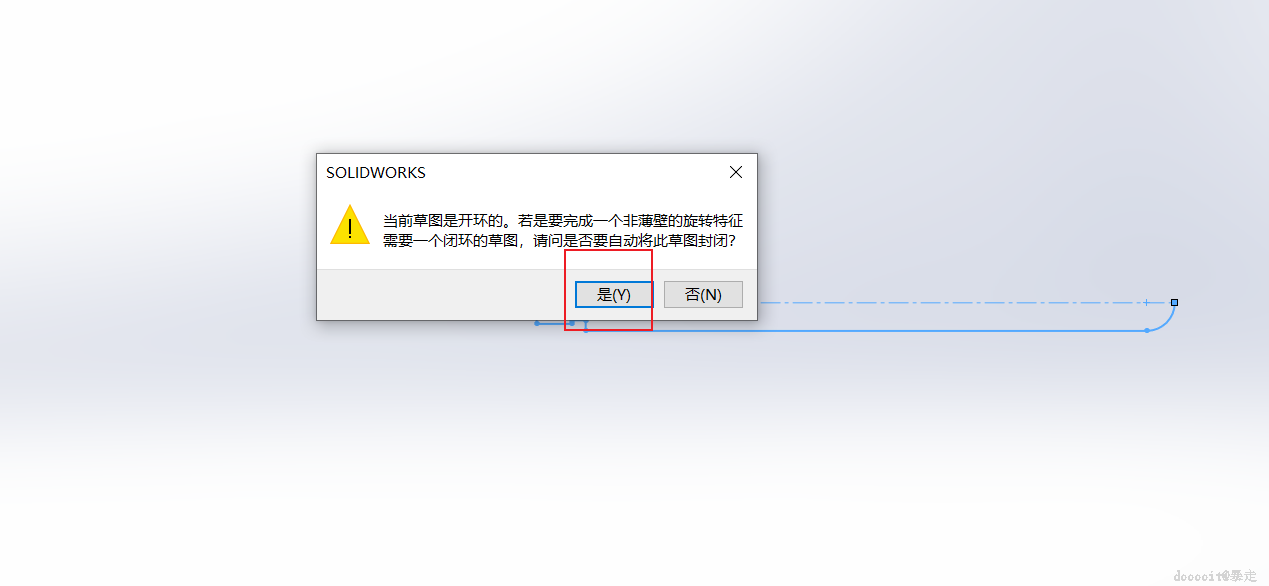

  1. 在菜单栏中选择 【插入 (I)】→【凸台 / 基体】→【旋转】，或点击特征工具栏中的 【旋转凸台 / 基体】 按钮。
  2. 在左侧属性管理器中，确认 【旋转轴】 为草图中的构造线（直线 1@草图 1），设置 【方向 1】 为 “给定深度”，角度为 360°。
  3. 点击 【确定】√ 完成旋转特征。
7

边缘倒角处理

向左
向右
12

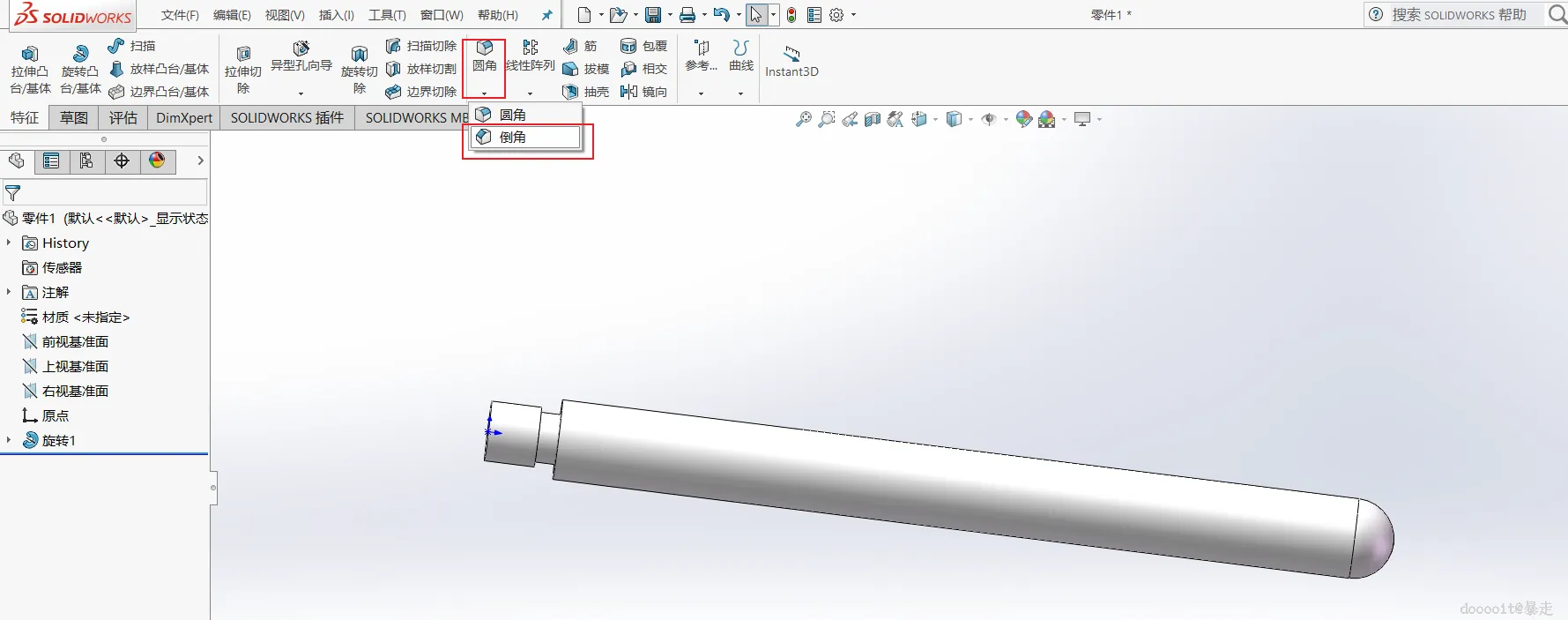

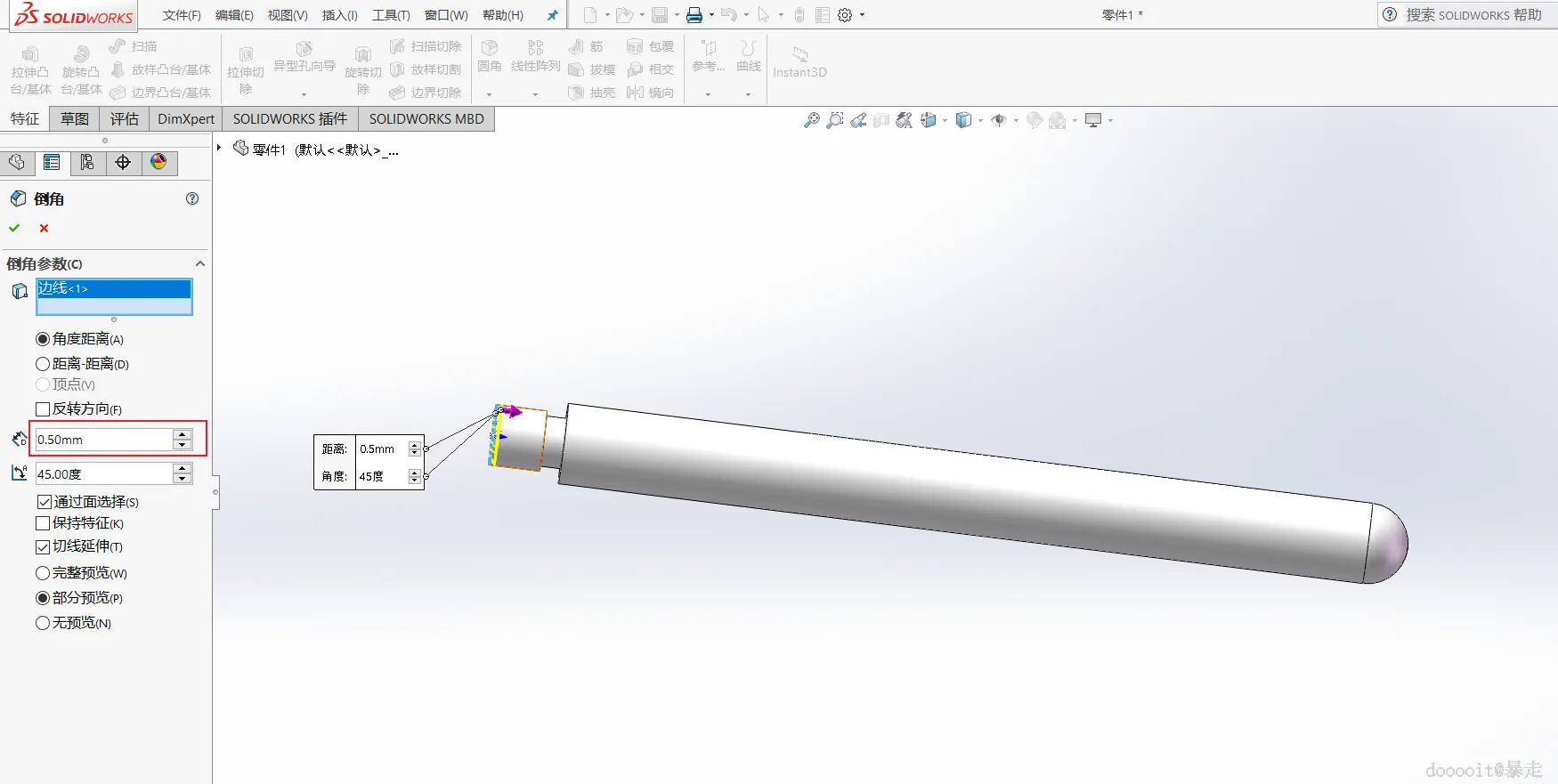

  1. 点击特征工具栏中的 【倒角】 按钮（或选择 【插入 (I)】→【特征】→【倒角】）。
  2. 在属性管理器中选择 【角度距离 (A)】 模式，设置：
  3. 距离：0.5mm；
  4. 角度：45°；
  5. 选择需要倒角的边缘线，点击 【确定】√ 完成倒角处理。
