制作纸板弹球传感器的 3 种方法

该开关可以感应球在轨道上移动时的位置。

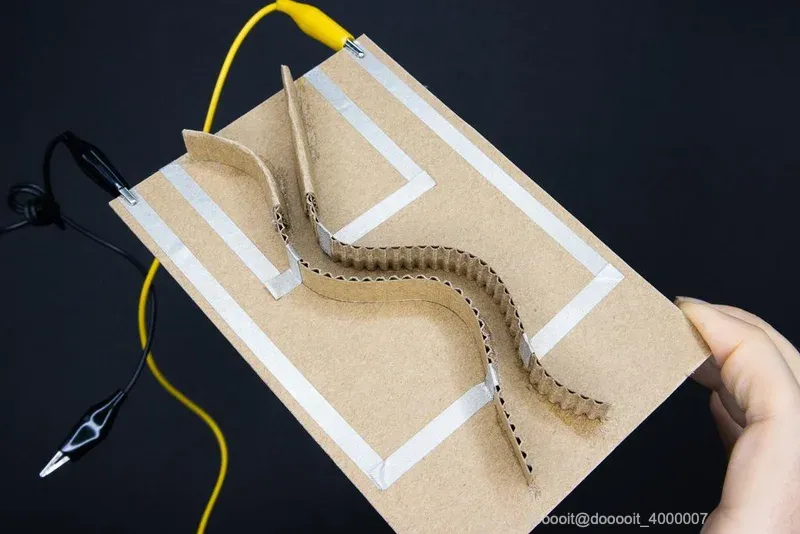

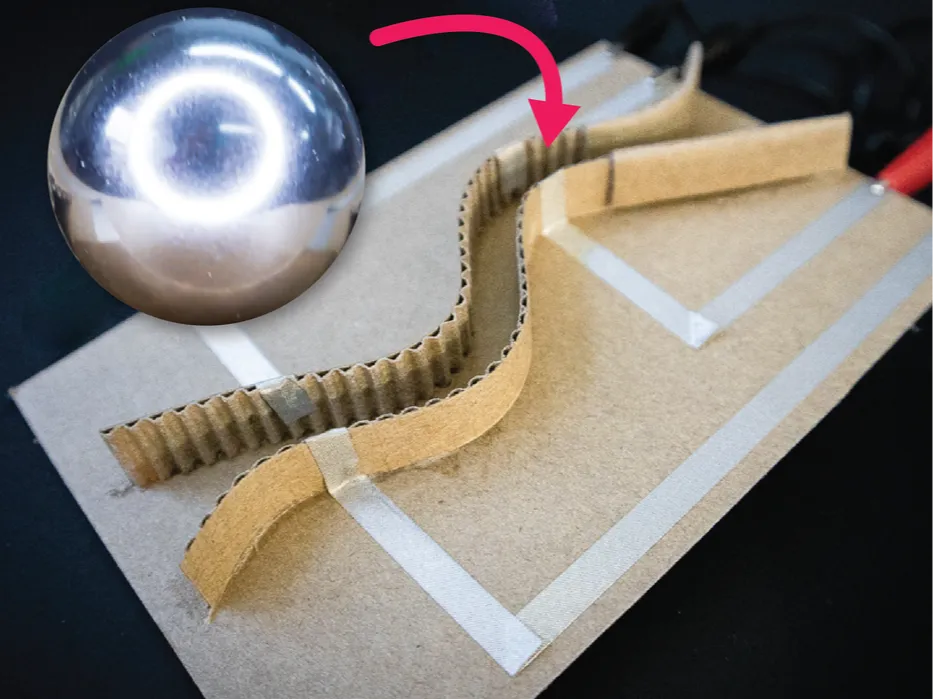

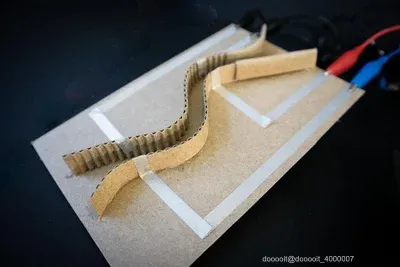

1. 用两块平行粘贴的纸板，制作一条纸板“火车轨道”。纸板可以是直的，也可以是弯曲的，就像你在例子中看到的那样。
2. 如果您要制作弯曲的轨道，请将纸张的一侧从纸板上撕下，以使波纹容易弯曲（沿波纹切割，而不是平行于波纹！）。
3. 我使用强力胶来创建曲线，每次粘住一点轨道，并在胶水凝固时（约 10 秒）将其固定到位。同样的技术也可用于热胶，但热胶在完成的设计中更加明显。
4. 铺设完第一条轨道后，慢慢铺设与第一条轨道平行的第二条轨道。在铺设过程中，测试两条轨道之间的距离，确保球不会掉进或掉出轨道。
5. 要进行切换，请将一片 Maker 胶带放在其中一条轨道上，并继续粘贴，直到胶带超出纸板边缘。这样可以轻松用鳄鱼夹夹住胶带。
6. 用另一条 Maker Tape 在另一条轨道上重复此操作，确保它不会接触第一条。

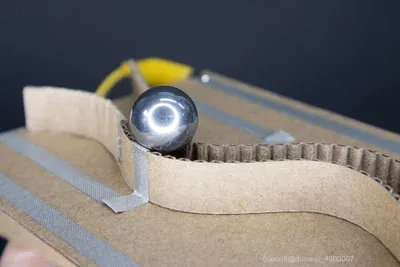

7. 当球沿着轨道滚动时，它将使两部分之间建立连接并关闭开关（调整胶带的位置以确保连接良好）。

这款开关的妙处在于，你可以在轨道上放置多个开关。你可以将它们全部连接到同一个微控制器引脚来触发分数提升，也可以将它们连接到不同的引脚来触发不同的输出！可能性无穷无尽。

此开关利用球的重力来连接Maker Tape并关闭开关。

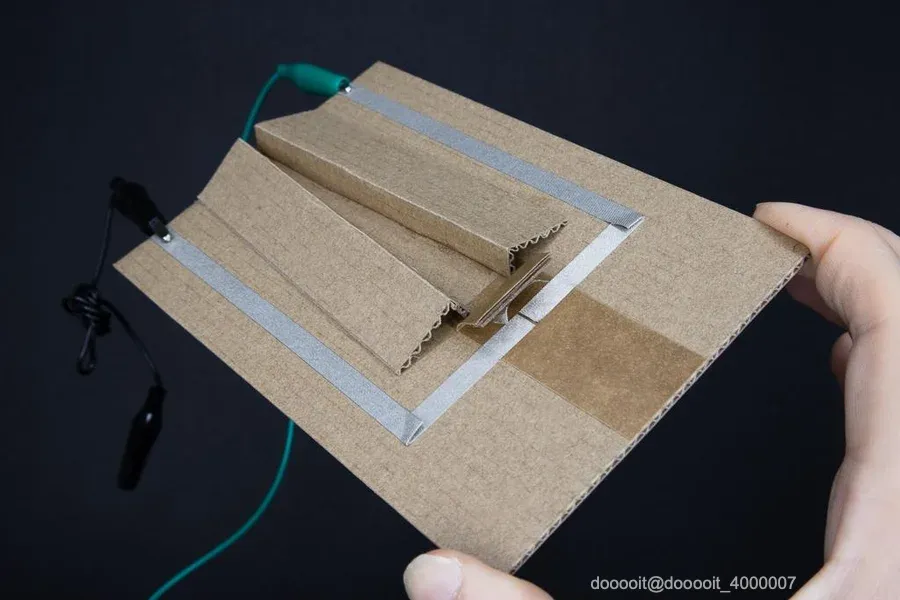

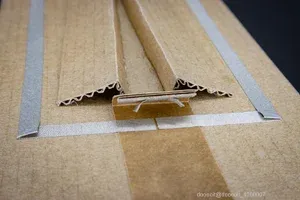

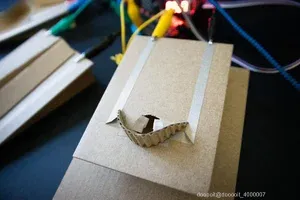

1. 剪出一小块矩形纸板，其宽度与胶带相同，高度约为 1/2 英寸。
2. 把长方形的纸片粘在一条胶带的一端，然后把胶带粘在你想要吊桥的位置。在纸片的顶部再粘上一条胶带，这样纸片就会翘起来，看起来像一座“吊桥”。
3. 剪一段1.5英寸长的Make Tape胶带，将两端折叠起来，这样就不会粘在一起（每边大约1/4英寸）。如图所示，把它粘在桥下。
4. 在底座上，将一块胶带贴到琴桥上，并在继续之前在琴桥下方留出一个空隙。

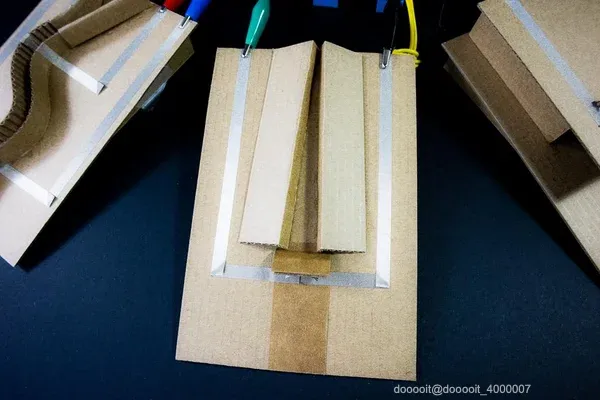

5. 添加一个引导球过桥的结构。我用了两块折叠的纸板，做了一条以吊桥为终点的轨道。

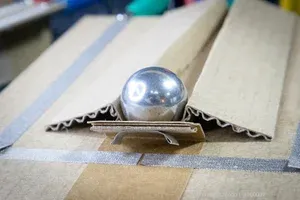

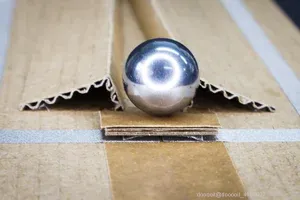

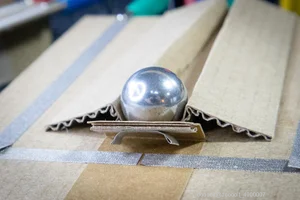

6. 当球推下吊桥时，Maker Tape 的襟翼将关闭间隙并连接开关。

将此纸板开关用在跑道末端或作为穿过其他障碍物的球的目标。

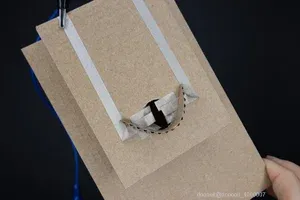

这个开关就像一个小篮子，托住球，当球掉进洞里时，就会形成连接。

1. 在一块硬纸板上钻一个比球略大的孔。如果不确定，可以先从球的直径开始，慢慢增加孔的尺寸，直到球可以轻松掉下来。
2. 剪下 6 条 1 英寸长的 Maker Tape，并将前 1/4 英寸向下折叠，以使该部分不粘。

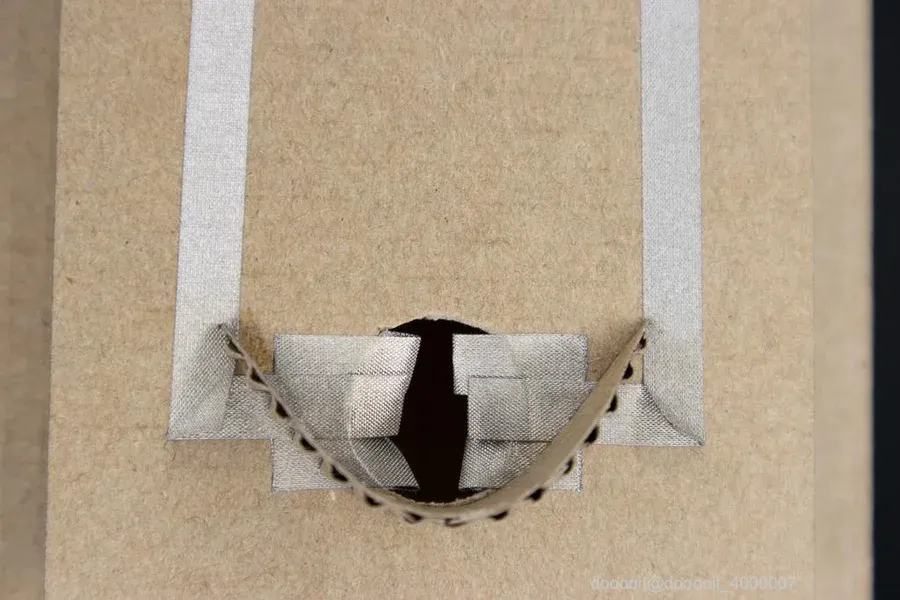

3. 将三块小块放在洞的上方，不粘的部分朝上，每边放三块。小块之间也应稍微重叠。
4. 将一片胶带贴到孔一侧的碎片上，再将第二片胶带贴到另一侧。

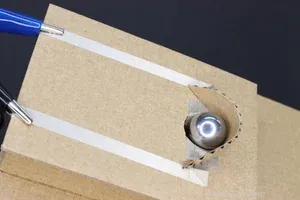

5. 加一块纸板篮板，引导球落入洞中。当球落入篮板时，它会摩擦创可贴，形成完整的回路。

这种纸板开关非常适合感应任何类型的球穿过洞的游戏，如 PinBall、迷你高尔夫、Skeeball 等等！

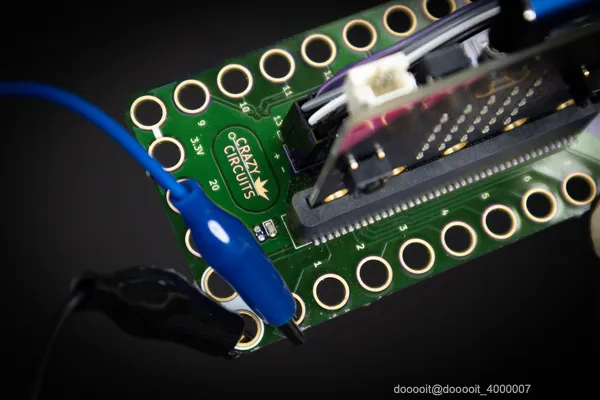

使用鳄鱼夹将开关的一侧连接到（-）地，另一侧连接到您选择的引脚。如果您使用的微控制器和/或代码的默认设置不是“上拉”，则需要将引脚设置为“上拉”。

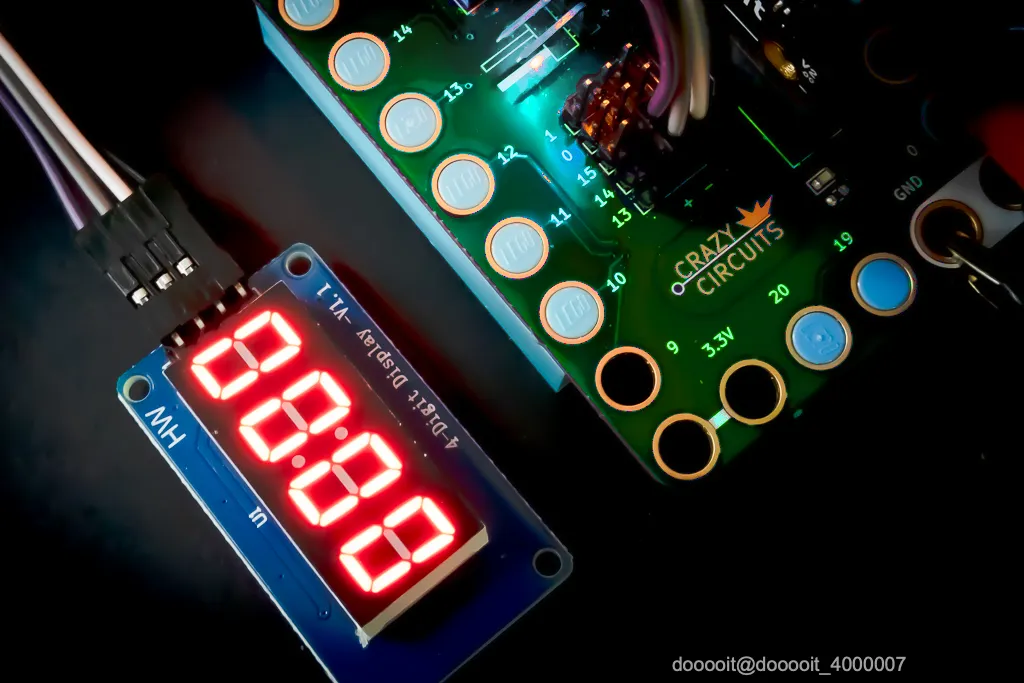

我使用了 micro:bit、Brown Dog Gadgets bit:board 和一个七段数码管来制作记分板。点击此处查看代码和项目。
