带 LCD 显示器和十进制转换功能的 4 位加法器

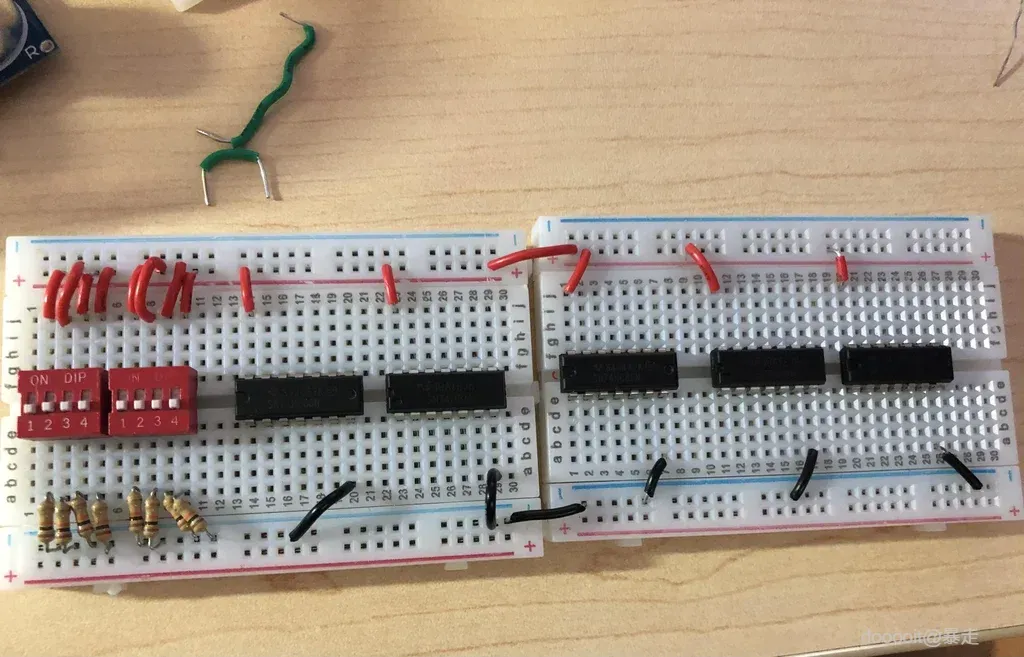

首先，我们将材料放在面包板上，这样所有东西都排好，准备接线。在这张图片中，我按正确的顺序连接了最左边的拨码开关和逻辑门，这样接线就不会有问题了。我为这个电路做的顺序是从左到右，XOR，然后是AND，然后是第二个XOR，然后是第二个AND，然后是OR门。在接线之前，我还将每个组件连接到电源和地线。

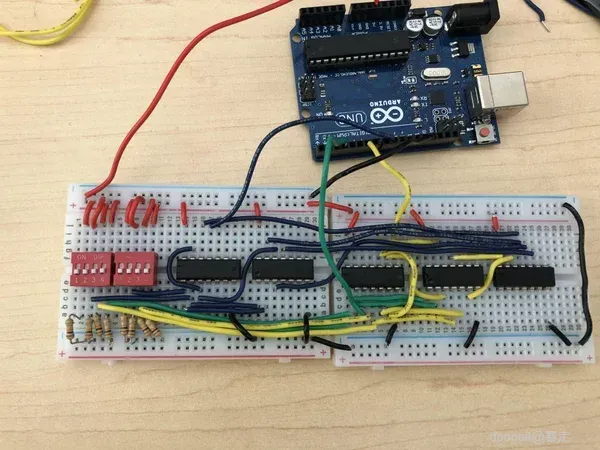

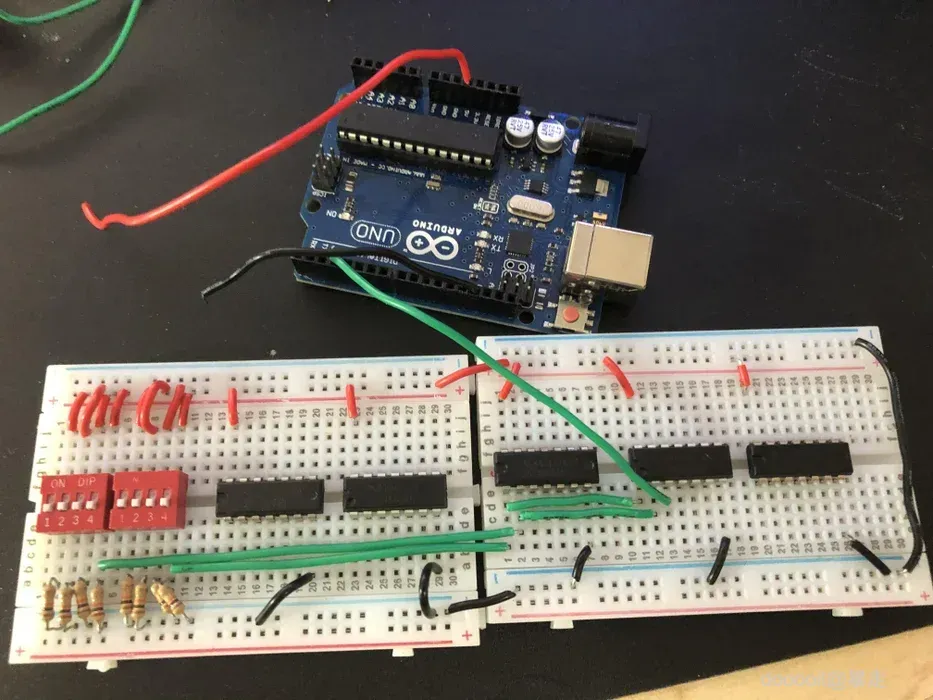

第二步是创建半加器，它为 3 中的第一个全加器提供第一个和和进位。半加器的接线很简单。在这个电路中，第一个 dip 开关、第 4 个开关连接到 XOR 和 AND 门，这也适用于第二个 dip 开关第 4 个开关。XOR 输出将是连接到 Arduino Uno 的第一个和 (s0)，AND 输出将成为全加器的进位。

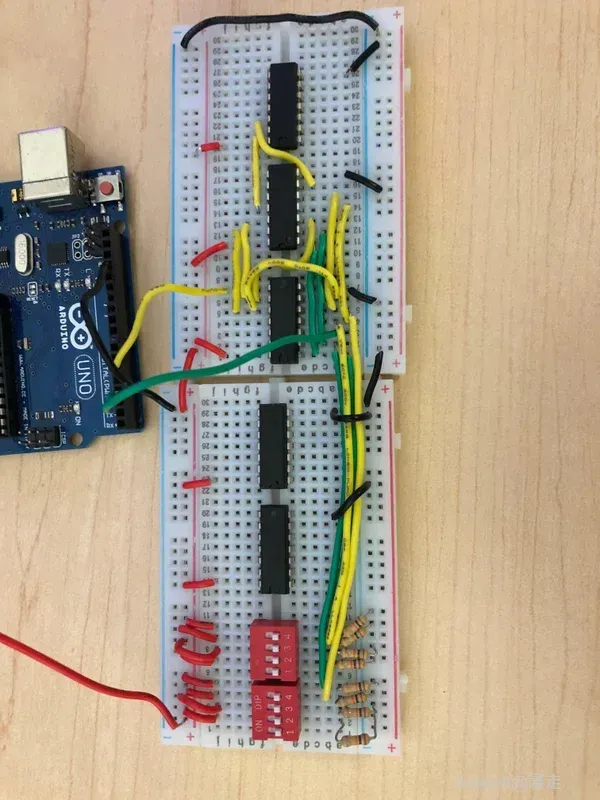

此步骤适用于接下来的 3 个全加器。它们都涵盖接下来的 4 个输出，s1、s2、s3 和 c0。对于第一个全加器，它利用半加器的进位作为进位输入。开关（半加器所用开关左侧的 1）与半加器一样连接到 XOR 和 AND。全加器的特殊情况是还包括前一个加法器的进位。在这种情况下，第一个 XOR 的进位和 XOR 输出将进入另一个 XOR 门。这将成为该加法器的总和，在本例中为 s1。第一个 AND 门输出将进入 OR 门。为了完成加法器，另一个 AND 门将被前一个加法器的进位和第一个 XOR 门的输出占用。此 AND 输出进入 OR 门，其输出成为下一个加法器的或。这些接线说明对于下一个加法器和最后一个加法器都相同。然而，最后一个加法器的进位也将成为 Arduino 的输出，这意味着最后有 4 个总和和 1 个进位占用了 arduino。

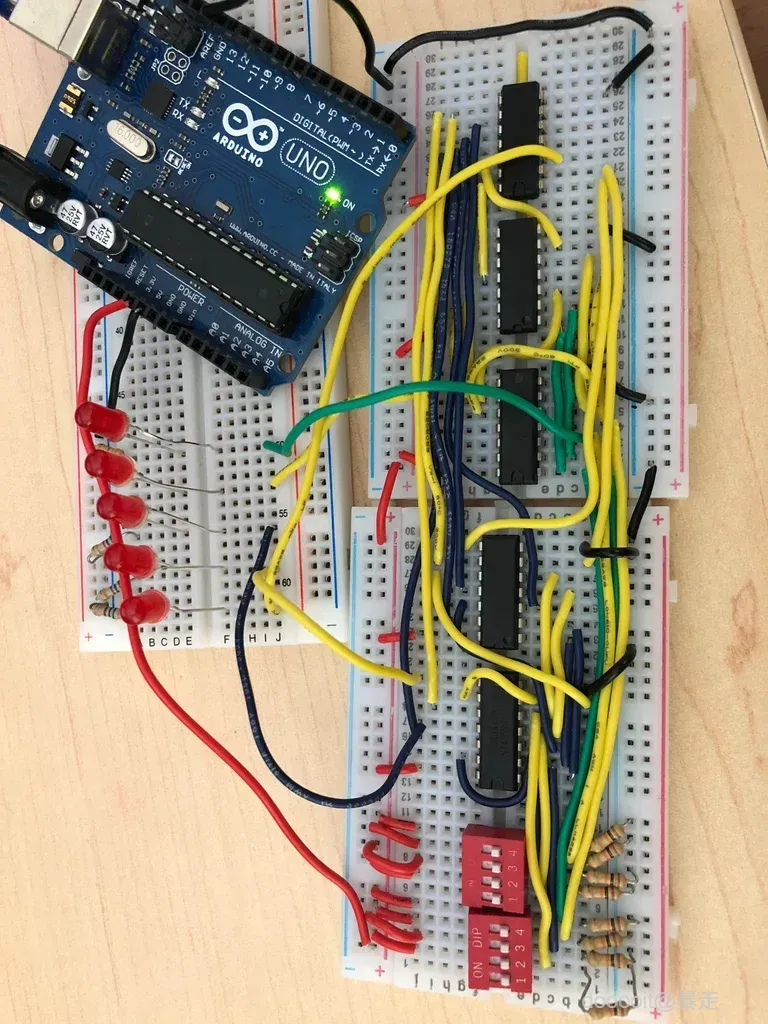

电路完全连接后，我首先测试了 4 位加法器和 LED，方法是将它们连接到单独的面包板上，并将进入 Arduino 的输入带入 LED，以测试 4 位加法器是否计算正确。如果 4 位加法器显示正确的值，则可以安全地进入下一步。

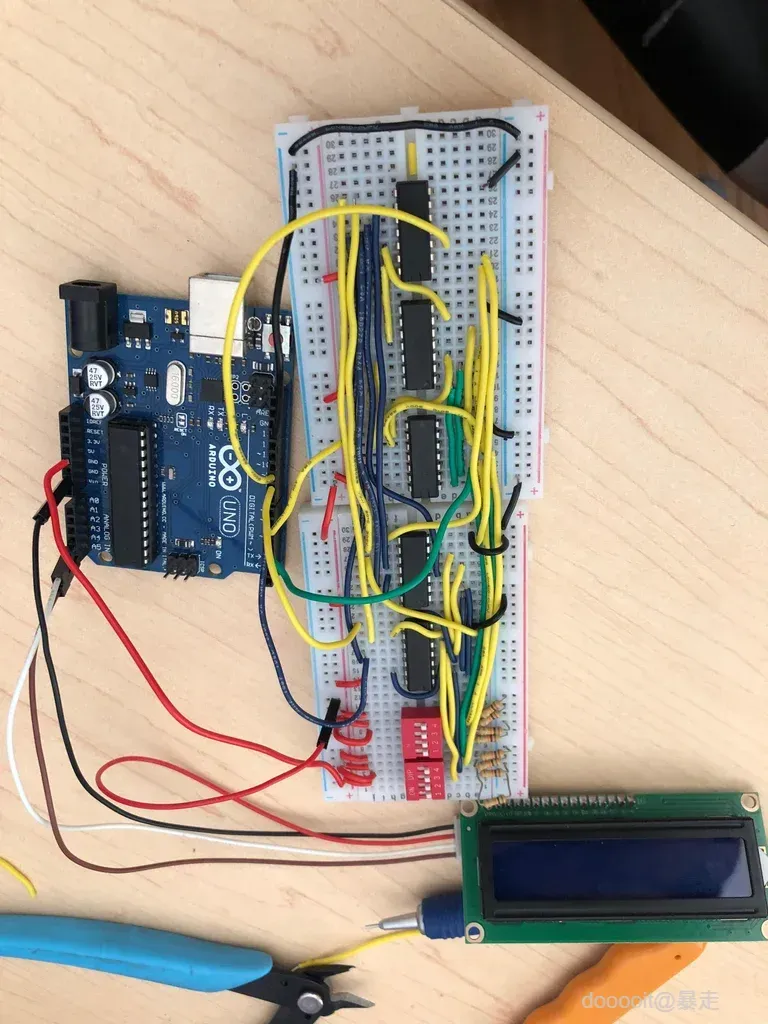

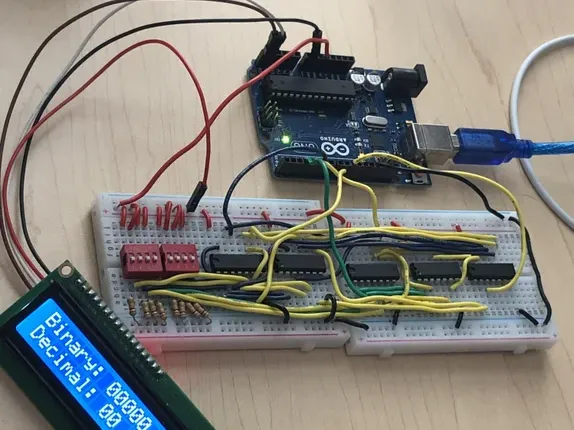

最后，最后一个物理电路步骤是将 LCD 显示器连接到面包板。这直接通过跳线连接 2 根线，即 SDA（串行数据线）和 SCL（串行时钟线）到 Arduino 上的 2 个模拟引脚。另外 2 根线一根直接连接到电源，一根直接连接到地。

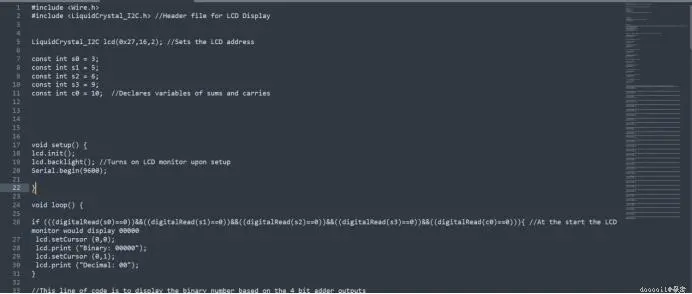

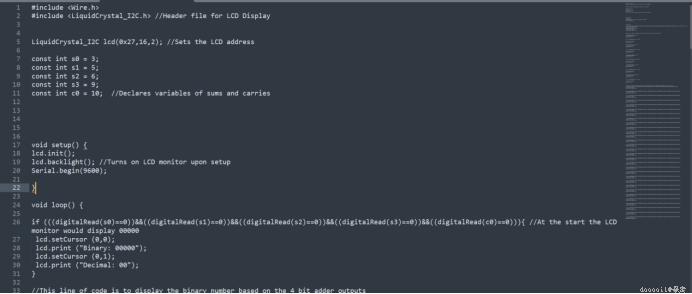

下一步是编写代码本身，它将为电路的 LCD 显示器部分供电。代码链接如下，其中包括十进制转换。
